Experimental study on static triaxial shear behavior of artificially prepared interlayered soil
-

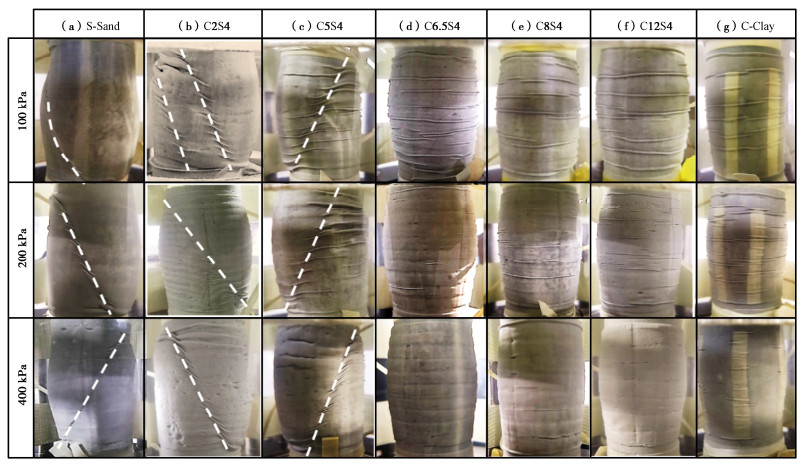

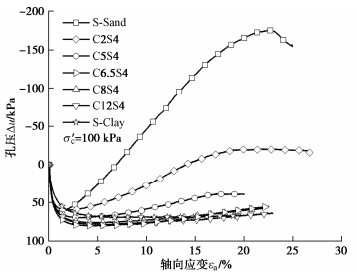

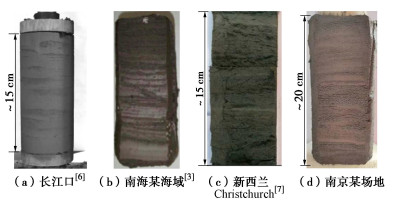

摘要: 互层土是一种广泛分布的特殊土体,目前对其基本力学特性的认识仍不充分。采用人工制备的粉质黏土与粉砂互层土,通过固结不排水三轴试验对其基本力学特性进行研究,重点分析了层厚比对互层土不排水剪切应力-应变、孔压、抗剪强度及破坏形态的影响规律。研究表明,互层土的力学性质介于两单层土(正常固结粉质黏土与中密粉砂)的力学特性之间,但并非二者的某种简单组合,而是受粉质黏土层与粉砂层的层厚比影响;随着互层土中粉质黏土层厚的增加,其应力-应变曲线由软化型变为硬化型,孔压发展由负孔压转变为正孔压,应变局部化(剪切带)破坏模式受到抑制,粉质黏土层的控制作用逐渐增强。Abstract: The interlayered soil is a type of widely distributed special soil. Its mechanical behavior has not been fully understood so far. The soil samples of silty clay interlayered by silty sand are artificially prepared for experiments. The consolidated-undrained triaxial tests are carried out to study the basic mechanical behavior of the prepared interlayered soils. The effects of the layer thickness ratio on the stress-strain relationship, pore pressure responses, shear strength and sample failure modes are analyzed. The results show that the mechanical behavior of the interlayered soil falls in between the behavior of the two constituent layers of soil, i.e., a normally consolidated silty clay and a medium dense sand, but it is not a simple combination of the two. Instead, the layer thickness ratio plays an important role. As the thickness ratio of silt clay increases in the interlayered soil, its stress-strain curve transits from the softening type to the hardening one, the pore pressure changes from negative to positive, and the shear band type localization is suppressed, implying an enhanced role of silty clay layer.
-
Keywords:
- interlayered soil /
- silty clay /
- silty sand /
- stress-strain relationship /
- shear strength /
- failure mode
-
0. 引言
管桩因其承载力高、施工便捷、运输方便等优势被广泛应用于各类构筑物基础的建设中[1]。开口管桩在沉桩过程中,桩端部分土体会被挤入桩内形成土塞。由于桩体尺寸、沉桩方式、土体性质等因素的影响,开口管桩会呈现完全闭塞,部分闭塞和完全非闭塞的状态[2]。土塞状态的改变会对管桩沉桩阻力和承载特性产生极大影响[3-4]。
目前,对开口管桩中土塞效应的研究主要包括理论、试验和数值模拟3个方面。在理论研究方面,Randolph等[5]基于土塞单元的静力平衡方程,求解了土塞中有效应力分布特征,建立了考虑土塞参数和加载速率的土塞承载力计算方程。郑俊杰等[6]基于圆孔扩张理论分析了管桩沉桩过程中土塞效应和挤土效应的相互作用特性。刘润等[7]考虑动力打桩过程中土塞所受的惯性力作用,提出了考虑惯性力影响的土塞拟静力平衡分析法。上述模型为土塞与管桩的相互作用分析提供了重要理论参考,但本质上仍是基于静力平衡方程,无法真实反映土塞与管桩的真实作用特征。试验是揭示桩土相互作用机理最可靠的手段[8-9]。然而由于管桩特殊的结构形式与施工扰动,无法通过应变片等手段对桩身各部分阻力进行区分,因此,多是在闭口管桩阻力计算公式的基础上引入经验系数来反映开口管桩的承载特性[9-10]。随着内外双壁管桩[9, 11]的出现,对土塞阻力的测量成为可能,这也进一步加深了土塞效应对管桩沉桩阻力与承载特性影响的认识;此外,粒子图像测速技术(particle image velocimetry)[12]、CT扫描技术[13]等新技术也被成功应用于土塞形成与演化机理的研究中。然而,上述技术手段成本高、尺寸受限,且难以模拟不同工况下,因此需要更为高效合理的手段对试验结果进行补充。近年来,考虑颗粒散体特性的离散元数值模拟方法被广泛应用于土塞效应的研究中[14-15]。周健等[14]基于半桩模型试验和离散元模拟,对砂土地基中静压管桩的沉桩过程进行了模拟,将土塞形成过程分为:初始阶段,主动拱形成阶段,被动拱形成阶段。Li等[15]基于离散元方法,分析了不同沉桩方式下土塞的演化过程,建立了桩侧土-管桩-土塞相互作用模型。上述数值模拟工作极大丰富了对管桩成塞机制的认识,但主要关注于土塞本身的形成与演化机理,土塞效应如何影响管桩的沉桩过程以及承载力发挥仍需深入研究。
本文拟采用离散元方法对砂土地基中静压开口管桩的沉桩与承载全过程进行研究。从宏细观角度出发,基于土体变形特性、土塞参数发展规律、贯入阻力等内容的分析,明确土塞对管桩沉桩阻力和承载特性发挥的影响,建立考虑土塞效应的管桩承载特性计算方法。
1. 数值模型建立
离散元方法的基本原理是将散体颗粒简化为圆盘(二维)或者球(三维),基于牛顿第二定律和接触力-相对位移关系,通过对颗粒间赋予接触参数对散体材料的宏观物理力学行为进行模拟[16-17]。
1.1 模型参数标定
西澳大学(UWA)硅质砂是一种颗粒形状接近亚圆形到压棱角形的商业用砂,其基本物理力学性质已经过系统标定,因此在岩土工程模型试验与数值模拟研究中得到了广泛应用[15, 18]。本文以UWA硅质砂为标定对象开展后续离散元模拟,其基本物理力学性质见表 1。为充分考虑计算效率与模拟准确性,依据实际砂样颗粒集配曲线放大15倍后生成等效的离散砂样模型。
表 1 UWA硅质砂及其等效离散砂样参数Table 1. Properties of UWA superfine sand and its DEM analogue参数 Gs 颗粒尺寸/mm Cu Cc φ′cs/(°) d10 d50 d60 试验值 2.67 0.12 0.18 0.20 1.67 1.020 33 模拟值 2.67 1.80 2.70 3.00 1.67 0.975 32 注:φ′cs为极限状态摩擦角,Cu,Cc分别为不均匀系数和曲率系数。 离散元模型中,土体颗粒通常采用标准的圆形(二维)或球体(三维),难以反映实际颗粒间的咬合与胶结作用,导致颗粒产生过量转动并低估土体强度[15]。为了反映不规则砂样间的接触特征,本文采用滚动阻力线性模型(rolling resistance linear model),通过在颗粒接触间施加扭矩来更好地模拟颗粒接触间的滚动摩擦特性[19-20]。确定颗粒尺寸与接触模型后,开展数值砂样的柔性膜双轴压缩试验,并基于UWA砂样应力-应变关系进行数值模型参数选取及有效性验证,见图 1。可以看出,数值模拟结果与试验结果在峰值强度和残余强度阶段能很好地吻合,基本能反映出中密到密实砂样的剪切特性。本次数值模拟中颗粒参数见表 2。
表 2 离散元模型参数Table 2. Parameters for discrete model地基土样 墙 桩 kn/(N·m-1) ks/(N·m-1) μ γ μr βn βs Md kn/(N·m-1) ks/(N·m-1) μw kn/(N·m-1) ks/(N·m-1) μp 1×108 2×107 0.5 0.1 0.45 0.1 0.1 3 1×1010 1×1010 0 1.5×109 1.5×109 0.5 注:kn,ks分别为法向刚度和剪切刚度;μ为摩擦系数;γ为阻尼比;μr为滚动摩擦系数;βn为法向极限阻尼比;βs为剪切极限阻尼比;Md为黏壶模式;μw为墙摩擦系数;μp为桩摩擦系数。 1.2 地基模型生成
高效地生成均质且应力沿深度均匀分布的地基模型是进行管桩沉桩过程模拟的前提。本文采用周期性单元复制法(periodic cell replication method)[15, 21]进行地基模型的生成。其基本原理是选择一定尺寸的表征单元体(REV)作为地基的基本单元,通过对REV在空间进行组合形成大尺寸的地基模型。由于REV已在相应围压下达到平衡,因此,地基模型在重力作用下能快速达到平衡。
为了提高计算效率并模拟现场情况,本次模拟在10倍重力加速度下开展,生成了如图 2所示的地基模型,其宽约15.6 m,高约13 m,颗粒总数为356976。进一步地,将达到平衡状态的地基土体颗粒接触力链分布情况进行提取并绘制于图 2左侧,可以看出,土体颗粒接触力链基本呈线性分布,且力链粗细随深度的增加而增加,这与实际土体中应力状态分布特征基本相符。为了进一步验证数值模型的有效性,在地基土内不同位置设置测量圆对达到平衡状态时土体参数进行提取,见图 3。可以看出,地基土体应力随深度基本呈线性分布,且孔隙率随深度波动较小,可以认为,生成的地基土体模型分布均匀,且应力状态稳定,能满足后续管桩贯入过程模拟的要求。
1.3 数值试验安排
本次模拟采用墙单元生成3组模型桩(P1,P2,P3),外径D分别为0.5,0.7,1.0 m,壁厚统一设置为10 cm。模型桩沿地基中轴线贯入,贯入深度为6 m。对于直径最大的P3,桩壁距地基模型边缘的距离约为7D,而对于直径最小的P1,其桩径约为35d50,结合数值模型结果可以得出,本次管桩贯入过程模拟的边界效应和尺寸效应可以忽略[20, 22]。
本次模拟中管桩的沉桩过程采用静压的方式实现,宏观贯入速度为2 m/s。沉桩过程中,离散元模型计算时步约为8×10-6 s,对应数值模型中的贯入速度约为1.6×10-4 mm每个dt,与Zhang等[20]和Ciantia等[21]离散元模型中管桩贯入速度接近。图 4展示了P2桩在不同贯入速度时沉桩阻力的发展特征。可以看出,在上述速度范围内,沉桩阻力差异不大。但本模型中,当以4 m/s速度贯入6 m深度时计算时间约为36 h,当以1 m/s速度贯入6 m深度时计算时间约为一周。因此,基于模拟效率与准确性的要求,模拟中管桩沉桩速度定为2 m/s。需要指出的是,由于孔隙水压力模拟的复杂性,模型中并未考虑地下水的影响。
贯入到预定深度后,对模型桩进行卸载并对离散元模型进行循环至稳定,随后开展管桩的承载过程模拟。考虑到管桩承载过程的准静态特性,同样采用位移加载的方式进行管桩承载过程的模拟[23],贯入速度为0.1 m/s,贯入深度50 cm。
2. 管桩沉桩过程模拟结果
2.1 桩周土体变形特征
为了直观分析沉桩过程对桩周土体变形特征的影响,模型桩贯入前对地基土体进行分层染色。图 5展示了模型桩沉桩结束时桩周土体的变形特征。可以看出,管桩沉桩过程对桩周土体产生了显著扰动,且不同尺寸模型桩中出现了不同程度的成塞现象。对于P1,桩周内外侧土体产生了显著剪切,且桩端土体产生了显著扰动,表明P1产生了成塞现象。对于P2,桩内侧土由于桩身的摩擦,形成了上凸的主动拱,而桩端处出现了清晰的下凹被动拱。随着桩径的增大,桩中土塞高度越高,土塞效应也越弱。
为了从细观角度对土塞的形成过程进行分析,选取桩端下部不同深度处(2,4,6 m)颗粒作为标记点,记录管桩沉桩过程中标记点颗粒相对于桩端的位置变化,如图 6。对于P1,随着管桩的贯入,初始时在桩端下2 m的颗粒被挤入桩中,且挤入后相对位置变化量显著减小。对于初始位置在桩端下4 m的颗粒,随着管桩的贯入,颗粒逐渐接近桩端,但并未被挤入桩中,而是在距桩端约1 m位置处出现靠近桩中的运动趋势,随后被挤出桩外,这样表明土塞效应逐渐显现。对于初始位置在桩端下4 m的颗粒,其初始时相对桩端无明显水平位移,随后呈现往桩外运移的趋势。对于P2,颗粒总体的运移特征与P1中相同,且对于初始时在桩端下4 m和6 m的颗粒,出现了更为明显的外-内-外运动轨迹。随着桩径的进一步增大,土塞效应逐渐减弱,颗粒的水平位移减小,更多的颗粒被挤入桩中。
2.2 土塞效应分析
土塞率(plug length ratio, PLR)和土塞增长率(increment filling ratio, IFR)是目前最为常用的描述土塞效应的参数[1, 2],其定义为
PLR=hH, (1) IFR=ΔhΔH。 (2) 式中:h为土塞高度;H为总贯入深度;Δh为单次贯入下土塞高度变化量,ΔH为单次贯入深度。当PLR=1或IFR=1时,管桩处于完全非闭塞状态;当0<IFR<1时,管桩处于部分闭塞状态;当IFR=0时,管桩处于完全闭塞状态。
图 7展示了管桩沉桩过程中PLR和IFR随贯入深度的变化趋势。随着管桩的贯入,PLR逐渐减小,且P1的PLR值要比P2和P3要小。相比于PLR,IFR对贯入深度的变化更为敏感。对于P1,初始贯入时IFR迅速减小,在贯入深度为3.5~5 m,IFR始终保持为0,表明这一阶段P1为完全闭塞状态,在5~6 m贯入深度内,IFR出现了一定波动,表明P1发生了开塞与再闭塞。P2的IFR值变化状态与P1相似,初始时IFR快速减小,在5~5.5 m贯入深度保持完全闭塞,随后开塞。对于P3,IFR始终保持波动减小的趋势,但始终未完全闭塞。
上述分析表明,IFR值相比于PLR值对土塞状态更为敏感,因此能更好地对土塞状态进行描述。然而实际工程中IFR值往往难以实时测量。因此,UWA-05方法[24-25]提出采用管桩贯入最后约3倍桩径时对应的IFR平均值来描述土塞状态。基于此,Liu等[26]与Paik等[27]基于数值模拟数据与现场试验数据,提出了PLR-IFR拟合公式:
IFR=2.355⋅PLR−1.44 , (3) IFR=1.613⋅PLR−0.61。 (4) 本文中IFR值与PLR值的拟合曲线绘制于图 8,可以看出,本文模拟结果与Paik等[27]基于现场试验数据得出的拟合关系较为接近,而与Liu等[26]基于离散元模拟得出的拟合关系差距较大,这可能是由于Liu等[26]模型中沉桩方式与桩基尺寸与本文模型的差异导致。总的来说,本文中IFR与PLR呈现较好的线性关系:
IFR=0.841⋅PLR+0.096。 (5) 这既反映出本次数值试验的合理性,也表明采用PLR进行IFR预测的可行性。
2.3 沉桩阻力分析
本节将开口管桩沉桩总阻力分为桩端阻力、外摩阻力和内摩阻力,不对管桩闭塞状态进行区分。由图 9可知,沉桩总阻力随着贯入深度的增加而增加。在初始约2 m贯入深度范围内,沉桩阻力主要由端阻力提供。随着继续贯入,端阻力增速减缓,内壁摩阻力逐渐增大并超过外壁摩阻力。可以看出,对于不同模型桩,其端阻力与外壁摩阻力的大小与变化趋势基本相同,主要差别在于内壁摩阻力,且内壁摩阻力的发挥趋势与IFR的变化趋势类似。当IFR为0时,即管桩处于完全闭塞状态,内壁摩阻力基本达到稳定,当IFR不为0时,内壁摩阻力随IFR变化趋势波动。然而,尽管P1中土塞效应最强,但P3中土塞阻力最大。为此,分别绘制管桩单位内壁摩阻力随贯入深度变化曲线与沉桩结束时内壁摩阻力沿桩身分布曲线。
由图 10可以看出,单位内摩阻力沿深度的变化趋势与IFR值基本相同。且当管桩完全闭塞时,单位内摩阻力达到最大值,约为3 MPa,并随着IFR值在最大值附近波动。结合图 11可以进一步得出,尽管P1中土塞效应最强,但P2和P3中土塞尺寸更大,能调动的阻力范围更大,因此总的摩阻力更大。可以得出,土塞阻力(或管桩内壁摩阻力)的发挥不仅与土塞效应的强弱有关,还与土塞尺寸有关。
3. 管桩静载过程模拟结果
3.1 土体变形特征
为了分析承载过程中桩周土体变形特征,静载模拟开始前对地基土体再次染色分层。由图 12可以看出,承载过程中土体的变形特征与沉桩过程中土体的变形特征显著不同。相对于沉桩过程,承载过程中管桩外侧土体的扰动程度显著减弱。而对于内部土塞,扰动相对较小,可以认为土塞随管桩产生整体移动,并对下部土体产生挤压。但随着桩径的增大,即沉桩结束时土塞效应的减弱,土塞对下部土体的挤压作用也逐渐减弱。大量研究表明,管桩沉桩过程中一般为部分闭塞状态,承载过程中一般为完全闭塞状态[2-3, 9]。因此,本次模拟结果与上述结论基本相符。
3.2 荷载位移曲线
图 13展示了承载过程中管桩贯入阻力变化特征。与沉桩阻力类似,不同模型桩的外摩阻力和端阻力的大小和发展规律基本不变,不同模型桩贯入阻力的主要区别在于内壁摩阻力。可以看出,内壁摩阻力随桩顶位移基本线性增大,且桩径越大,内摩阻力越大。上述管桩内摩阻力的线性发展规律与Han等[11]基于现场试验得出的规律相同。Fellenius[28]基于桩身荷载分布情况指出,开口管桩在静载作用下,内部土塞可以看做是“柔性桩”从桩端往上加载,土塞的荷载-位移响应呈近似弹塑性特征。可以看出,本次模拟中土塞的荷载-变形响应基本符合实际情况。
3.3 桩端阻力计算
考虑到静力触探试验(CPT)与管桩贯入过程的相似性,基于CPT锥尖阻力qc建立桩基承载力经验计算公式的方法得到了广泛应用[29-31]。为了考虑开口管桩土塞效应的影响,UWA-05方法[24-25]引入有效面积比Arb, eff来计算开口管桩的桩端承载力:
qb0.1/qc, avg=0.15+0.45Arb, eff。 (6) 式中,qb0.1为0.1D位移下的单位桩端阻力;qc, avg为桩端上下1.5D处qc平均值。
qb0.1=qb, annAr+qb, plug(1−Ar)。 (7) 式中:qb, ann为单位环壁端阻;qb, plug为单位土塞端阻,为管桩内摩阻力与土塞端面积之比;Ar为管桩面积比。
Ar=1−(Di/D)2, (8) Arb, eff=1−IFR(Di/D)2。 (9) 开展静力触探数值试验,将归一化的土塞端阻和环壁端阻数据点绘制于图 14。归一化的土塞端阻qb, plug/qc与IFR呈现较好的线性关系。当IFR为0时,即管桩呈完全闭塞状态,qb, plug/qc接近1,表明此时开口管桩可以按照闭口桩计算桩端承载力。这与Lehane等[32]基于现场试验得到的qb, plug/qc随IFR变化结果相近。对于归一化的单位环壁端阻,尽管qann/qc与IFR能通过线性近似拟合,但数据点较分散。这可能是由于数值模型中环壁面积仅为d50的4倍,导致环壁端阻波动较大。
进一步地,将基于式(7)计算得到的管桩端阻qb0.1对锥尖阻力qc进行归一化处理,并结合UWA-05方法中实测数据绘制于图 15。由图 15可以看出,基于离散元模型获得的qb/qc与Arb, eff呈现很好的线性相关性。这既表明了考虑土塞效应的管桩端阻力计算方法的合理性,也从侧面验证了本次数值模拟结果的有效性。然而,UWA-05方法中,qb/qc范围为0.15~0.6,而数值模型中qb/qc范围为0.27~1.13,约为UWA-05方法qb/qc的两倍。上述差异的原因可能是数值模型中将管桩贯入过程简化为平面问题,导致单位端阻力的计算是基于单位长度而不是面积。
4. 结论
本文基于离散元方法,对开口管桩沉桩与承载全过程进行了模拟,从宏细观角度分析了土塞效应的发挥机制及其对管桩承载特性的影响,得到以下4点结论。
(1)相较于土塞率(PLR),土塞增长率(IFR)对土塞状态的变化更为敏感。在现场难以测得IFR的情况下,可以通过PLR基于线形拟合关系对IFR值进行预测。
(2)土塞阻力的发挥趋势与IFR值变化趋势有较高的相似性,其大小同时受土塞效应和土塞尺寸的影响。
(3)开口管桩在静载作用下,内部土塞可以看作是“柔性桩”从桩端往上加载,土塞的荷载-位移响应呈近似弹塑性特征。
(4)基于离散元数值模拟结果,提出了考虑CPT锥尖阻力、土塞效应、管桩尺寸效应的静压开口管桩桩端阻力经验计算公式。
本文将开口管桩的三维贯入过程简化为平面应变问题。尽管本次二维离散元模型很好地揭示了土塞的形成过程与开口管桩的承载机制,仍需开展基于现场沉桩试验数据的三维离散元模拟分析,从而实现对开口管桩土塞效应的量化分析与承载力的准确设计。
-

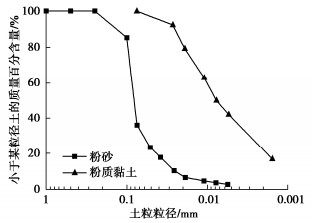

表 1 粉质黏土物理性质
Table 1 Physical properties of silty clay
天然含水率w/% 天然重度γ/(kN·m-3) 土粒相对质量密度Gs 液限wL/% 塑限wP/% 塑性指数IP 39.6 17.64 2.72 36.8 23.3 13.5 表 2 试验试样
Table 2 Soil samples in experiments

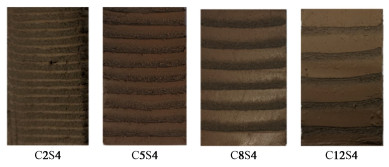

试样编号 试样名称 粉质黏土层厚/mm 粉砂层厚/mm 1 C2S4 2.0 4.0 2 C5S4 5.0 4.0 3 C6.5S4 6.5 4.0 4 C8S4 8.0 4.0 5 C12S4 12.0 4.0 6 S-Clay — — 7 S-Sand — — 表 3 试验不同阶段孔隙比
Table 3 Void ratios at different stages of tests
土样类型 固结围压σ'c /kPa 制样孔隙比 预固结后孔隙比 固结后孔隙比 互层土C5S4 粉质黏土层 100 1.63 0.94~0.97 0.78 200 0.72 400 0.61 粉砂层 100 1.05 0.97~1.01 0.97 200 0.94 400 0.93 粉质黏土 100 1.63 0.98~1.02 0.79 200 0.74 400 0.60 粉砂 100 1.05 — 0.98 200 — 0.96 400 — 0.90 表 4 试验土样的有效内摩擦角
Table 4 Effective internal friction angles of test soils
试样名称 S-Sand C2S4 C5S4 C6.5S4 C8S4 C12S4 S-Clay 有效内摩擦角 36.1° 35.1° 35.3° 34.7° 34.3° 33.4° 31.4° -
[1] 石名磊, 张波, 洪振舜. 天然沉积中间土的力学特性研究[J]. 岩土力学, 2005, 26(11): 1753-1756. doi: 10.3969/j.issn.1000-7598.2005.11.011 SHI Minglei, ZHANG Bo, HONG Zhenshun. Mechanical properties of natural sedimentary intermediate soils[J]. Rock and Soil Mechanics, 2005, 26(11): 1753-1756. (in Chinese) doi: 10.3969/j.issn.1000-7598.2005.11.011
[2] 张三定. 武汉地区"夹花层"土的力学参数研究[J]. 地下空间与工程学报, 2015, 11(S1): 134-139. https://www.cnki.com.cn/Article/CJFDTOTAL-BASE2015S1027.htm ZHANG Sanding. Research on mechanical parameter of interbedded soils in the Wuhan area[J]. Chinese Journal of Underground Space and Engineering, 2015, 11(S1): 134-139. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BASE2015S1027.htm
[3] 李飒, 徐保照, 刘剑涛, 等. 南海迭层土物理力学特性的研究[J]. 岩土力学, 2014, 35(增刊1): 203-208. doi: 10.16285/j.rsm.2014.s1.014 LI Sa, XU Baozhao, LIU Jiantao, et al. Study of characteristics of laminated soil in South China Sea[J]. Rock and Soil Mechanics, 2014, 35(S1): 203-208. (in Chinese) doi: 10.16285/j.rsm.2014.s1.014
[4] 吴秋云, 周扬锐, 冯秀丽, 等. 自升式钻井船基础刺穿分析方法在渤海石油开发区的应用[J]. 海岸工程, 1999, 18(4): 16-21. https://www.cnki.com.cn/Article/CJFDTOTAL-HAGC199904002.htm WU Qiuyun, ZHOU Yangrui, FENG Xiuli, et al. Applying of the punch throuch analysis method of rig drilling ship in Bohai open up oilfields[J]. Coastal Engineering, 1999, 18(4): 16-21. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HAGC199904002.htm
[5] 刘世凯. 长江中下游现代河漫滩土层物理力学性质及工程地质评价[J]. 工程地质学报, 2001, 9(2): 141-144. doi: 10.3969/j.issn.1004-9665.2001.02.005 LIU Shikai. Phyiscal-mechanical properties and engineering-geological evaluation of fooldplain land in the modern heach of the middle and the lower of yantze river[J]. Journal of Engineering Geology, 2001, 9(2): 141-144. (in Chinese) doi: 10.3969/j.issn.1004-9665.2001.02.005
[6] 刘志彬, 刘松玉, 周伯明, 等. 长江口海陆交互相沉积土成因及其空间特征[J]. 地下空间与工程学报, 2014, 10(1): 102-108. https://www.cnki.com.cn/Article/CJFDTOTAL-BASE201401017.htm LIU Zhibin, LIU Songyu, ZHOU Boming, et al. Geological genesis and spatial variability characteristic of the interactive marine and terrestrial soft deposit in Yangtze River Estuary[J]. Chinese Journal of Underground Space and Engineering, 2014, 10(1): 102-108. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BASE201401017.htm
[7] BEYZAEI C Z, BRAY J D, CUBRINOVSKI M, et al. Characterization of silty soil thin layering and groundwater conditions for liquefaction assessment[J]. Canadian Geotechnical Journal, 2020, 57(2): 263-276. doi: 10.1139/cgj-2018-0287
[8] BOULANGER R W, MUNTER S K, KRAGE C P, et al. Liquefaction evaluation of interbedded soil deposit: Cark canal in 1999 M7.5 Kocaeli earthquake[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2019, 145(9): 5019007. doi: 10.1061/(ASCE)GT.1943-5606.0002089
[9] 唐传政, 唐冬云, 李宇红. 武汉轨道交通6号线某主体车站基坑工程变形问题分析[J]. 岩土工程学报, 2014, 36(增刊1): 198-201. doi: 10.11779/CJGE2014S1034 TANG Chuanzheng, TANG Dongyun, LI Yuhong. Deformation analysis of foundation pit of a subject station of Metro Line 6 in Wuhan[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(S1): 198-201. (in Chinese) doi: 10.11779/CJGE2014S1034
[10] 李明, 张嘎, 张建民, 等. 开挖条件下含水平砂土夹层边坡破坏模式研究[J]. 岩土力学, 2011, 32(增刊1): 185-189. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2011S1034.htm LI Ming, ZHANG Ga, ZHANG Jianmin, et al. Research on failure mode of clay slope containing horizontal sand interlayer under excavation conditions[J]. Rock and Soil Mechanics, 2011, 32(S1): 185-189. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2011S1034.htm
[11] 王志杰, 徐海岩, 唐力, 等. 层厚比对互层地层隧道围岩稳定性的影响探究[J]. 铁道工程学报, 2019, 36(3): 50-55. doi: 10.3969/j.issn.1006-2106.2019.03.009 WANG Zhijie, XU Haiyan, TANG Li, et al. Research on the influence of thickness ratio on surrounding rock stability of tunnel in interbedded strata[J]. Journal of Railway Engineering Society, 2019, 36(3): 50-55. (in Chinese) doi: 10.3969/j.issn.1006-2106.2019.03.009
[12] 徐海岩, 王志杰, 陈昌健, 等. 土砂互层隧道塌方及演变规律的模型试验研究[J]. 岩土工程学报, 2021, 43(6): 1050-1058. doi: 10.11779/CJGE202106008 XU Haiyan, WANG Zhijie, CHEN Changjian, et al. Model investigation on the characteristics and evolution of tunnel collapse in soil sand interbedded strata[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(6): 1050-1058. (in Chinese) doi: 10.11779/CJGE202106008
[13] ZHOU H, WOTHERSPOON L M, HAYDEN C P, et al. Assessment of existing SPT-CPT correlations using a new zealand database[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2021, 147(11): 4021131.
[14] BEYZAEI C Z, BRAY J D, VAN BALLEGOOY S, et al. Depositional environment effects on observed liquefaction performance in silt swamps during the Canterbury earthquake sequence[J]. Soil Dynamics and Earthquake Engineering, 2018, 107: 303-321.
[15] TASIOPOULOU P, GIANNAKOU A, CHACKO J, et al. Liquefaction triggering and post-liquefaction deformation of laminated deposits[J]. Soil Dynamics and Earthquake Engineering, 2019, 124: 330-344.
[16] ECEMIS N. Experimental and numerical modeling on the liquefaction potential and ground settlement of silt-interlayered stratified sands[J]. Soil Dynamics and Earthquake Engineering, 2021, 144: 106691.
[17] 柳艳华, 石名磊. 海陆交互相下黏性土性状辨析及评价研究[J]. 岩土力学, 2008, 29(2): 523-528. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200802066.htm LIU Yanhua, SHI Minglei. Evaluation research and distinguishing of cohesive soil properties in the interactive marine & terrestrial deposit[J]. Rock and Soil Mechanics, 2008, 29(2): 523-528. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200802066.htm
[18] 曹圣华. 滨滩相互层土工程特性初步研究[J]. 地质学刊, 2010, 34(1): 61-66. https://www.cnki.com.cn/Article/CJFDTOTAL-JSDZ201001022.htm CAO Shenghua. A preliminary study on engineering characters of interbedded soils in littoral and river facies[J]. Journal of Geology, 2010, 34(1): 61-66. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JSDZ201001022.htm
[19] 高健, 粟玉英, 孟照蔚, 等. 汉口Ⅰ级阶地3-5互层特性及对地铁工程的影响[J]. 资源环境与工程, 2013, 27(4): 592-595. https://www.cnki.com.cn/Article/CJFDTOTAL-HBDK201304060.htm GAO Jian, SU Yuying, MENG Zhaowei, et al. The interbedded characteristics of the terracesⅰin Hankou and its influence on subway project[J]. Resources Environment & Engineering, 2013, 27(4): 592-595. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HBDK201304060.htm
[20] 朱宜生, 胡一钢, 程新生. 层状构造土的岩土工程特性及勘察要点[J]. 水运工程, 2004(1): 24-27. https://www.cnki.com.cn/Article/CJFDTOTAL-SYGC200401007.htm ZHU Yisheng, HU Yigang, CHENG Xinsheng. Geotechnical engineering characteristics and key points of investigation of stratified soil[J]. Port & Waterway Engineering, 2004(1): 24-27. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SYGC200401007.htm
[21] 陈国兴, 刘雪珠. 南京粉质黏土与粉砂互层土及粉细砂的振动孔压发展规律研究[J]. 岩土工程学报, 2004, 26(1): 79-82. http://cge.nhri.cn/cn/article/id/11342 CHEN Guoxing, LIU Xuezhu. Study on dynamic pore water pressure in silty clay interbedded with fine sand of Nanjing[J]. Chinese Journal of Geotechnical Engineering, 2004, 26(1): 79-82. (in Chinese) http://cge.nhri.cn/cn/article/id/11342
[22] 陈国兴, 刘雪珠, 庄海洋. 南京粉质粘土与粉砂互层土及粉细砂的抗液化性能试验研究[J]. 防灾减灾工程学报, 2003, 23(2): 28-34. https://www.cnki.com.cn/Article/CJFDTOTAL-DZXK200302004.htm CHEN Guoxing, LIU Xuezhu, ZHUANG Haiyang. Experimental study of liquefaction resistant characteristics of silty clay with fine sand interbed and fine sand in Nanjing[J]. Journal of Seismology, 2003, 23(2): 28-34. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DZXK200302004.htm
[23] 陈国兴, 刘雪珠, 朱定华, 等. 南京新近沉积土动剪切模量比与阻尼比的试验研究[J]. 岩土工程学报, 2006, 28(8): 1023-1027. http://cge.nhri.cn/cn/article/id/12146 CHEN Guoxing, LIU Xuezhu, ZHU Dinghua, et al. Experimental studies on dynamic shear modulus ratio and damping ratio of recently deposited soils in Nanjing[J]. Chinese Journal of Geotechnical Engineering, 2006, 28(8): 1023-1027. (in Chinese) http://cge.nhri.cn/cn/article/id/12146
[24] 周健, 陈小亮, 杨永香, 等. 饱和层状砂土液化特性的动三轴试验研究[J]. 岩土力学, 2011, 32(4): 967-972, 978. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201104000.htm ZHOU Jian, CHEN Xiaoliang, YANG Yongxiang, et al. Study of liquefaction characteristics of saturated stratified sands by dynamic triaxial test[J]. Rock and Soil Mechanics, 2011, 32(4): 967-972, 978. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201104000.htm
[25] 杨永香, 胡金虎, 贾敏才, 等. 粉粒夹层对饱和砂土液化特性影响的试验研究[J]. 地下空间与工程学报, 2012, 8(6): 1215-1220. https://www.cnki.com.cn/Article/CJFDTOTAL-BASE201206016.htm YANG Yongxiang, HU Jinhu, JIA Mincai, et al. Effects of silty interlayer on liquefaction characteristics saturated stratified sands[J]. Chinese Journal of Underground Space and Engineering, 2012, 8(6): 1215-1220. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BASE201206016.htm
[26] 申志福, 徐琪尔, 朱玲裕, 等. 重塑粉质黏土与粉砂互层土试样制备方法[J]. 岩土工程学报, 2021, 43(增刊2): 96-99. doi: 10.11779/CJGE2021S2023 SHEN Zhifu, XU Qi'er, ZHU Lingyu, et al. A method for preparing remolded samples of silty clay interbedded with silty sand[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(S2): 96-99. (in Chinese) doi: 10.11779/CJGE2021S2023
[27] 吕玺琳, 黄茂松, 钱建固. 真三维状态下土体强度及变形分叉影响[J]. 岩土力学, 2011, 32(1): 21-26. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201101006.htm LÜ Xilin, HUANG Maosong, QIAN Jiangu. Strength of soils considering the influence of deformation bifurcation under true triaxial condition[J]. Rock and Soil Mechanics, 2011, 32(1): 21-26. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201101006.htm
-
