土工格室规格对加筋土剪切性能的影响

左政; 杨广庆; 王贺; 许淋颖; 靳静; 梁训美

doi:10.11779/CJGE202206009

土工格室规格对加筋土剪切性能的影响 English Version

左政^{1, 2,},
杨广庆^{1, 3, ,},
王贺^{1, 3},
许淋颖⁴,
靳静⁵,
梁训美⁶

1.
石家庄铁道大学省部共建交通工程结构力学行为与系统安全国家重点实验室, 河北石家庄 050043
2.
石家庄铁道大学交通运输学院, 河北石家庄 050043
3.
石家庄铁道大学土木工程学院, 河北石家庄 050043
4.
中交铁道设计研究总院有限公司, 北京 100088
5.
河北科技大学建筑工程学院, 河北石家庄 050018
6.
山东路德新材料股份有限公司, 山东泰安 271000

基金项目:

国家自然科学基金项目 52079078

河北省自然科学基金项目 E2018210097

河北省自然科学基金项目 E2019208159

详细信息

作者简介:
左政(1993—)，男，博士研究生，主要从事土工合成材料性能与加筋土技术研究。E-mail: geozz@stdu.edu.cn

通讯作者:
杨广庆，E-mail: yanggq@stdu.edu.cn

中图分类号: TU472
计量
- 文章访问数: 213
- HTML全文浏览量: 19
- PDF下载量: 149
出版历程
- 收稿日期: 2021-06-21
- 网络出版日期: 2022-09-22
- 刊出日期: 2022-05-31

Effects of geocell size on shear behavior of reinforced soil

ZUO Zheng^{1, 2,},
YANG Guang-qing^{1, 3, ,},
WANG He^{1, 3},
XU Lin-ying⁴,
JIN Jing⁵,
LIANG Xun-mei⁶

1.
State Key Laboratory of Mechanical Behavior and System Safety of Traffic Engineering Structures, Shijiazhuang Tiedao University, Shijiazhuang 050043, China
2.
School of Traffic and Transportation, Shijiazhuang Tiedao University, Shijiazhuang 050043, China
3.
School of Civil Engineering, Shijiazhuang Tiedao University, Shijiazhuang 050043, China
4.
CCCC Railway Consultants Group Company Limited, Beijing 100088, China
5.
School of Civil Engineering, Hebei University of Science and Technology, Shijiazhuang 050018, China
6.
Shandong Road New Materials Co., Ltd., Tai'an 271000, China

摘要

摘要: 土工格室加筋结构由于抗震性好、施工简便、造价低廉，而广泛应用于公路、铁路等交通基础设施中。目前土工格室加筋结构中仅考虑了土工格室的抗拉强度，而未考虑土工格室规格的影响，使土工格室的选用主要依靠工程经验。通过对5种不同规格土工格室开展室内直剪试验，研究了条带高度、结点间距及法向应力对土工格室–砾砂剪切力学特性的影响，通过引入加筋强度系数评价了不同法向应力、土工格室规格的加筋效果，最后分析了土工格室规格对剪切强度参数的影响。试验结果表明：不同规格土工格室均可有效提高加筋结构的抗剪强度，其中抗剪强度随条带高度的增大、结点间距的减小而增大，同时条带高度对剪切强度的贡献约是结点间距的1.8倍。土工格室加筋砾砂的抗剪强度随法向应力增大而增大，但其加筋强度系数随法向应力的增大而减小。50 kPa作用下，条带高度对加筋强度系数的增幅在12.57%以上，而结点间距对加筋强度系数的增幅却不足3.80%。土工格室加筋可显著提高填料的黏聚力，其中条带高度对黏聚力的提高尤为显著，增幅约为25%，而对内摩擦角提高相对较少，增量最大为5.11°。试验结果可为土工格室在实际工程中的应用和理论研究提供实验基础。
- 土工格室 /
- 直剪试验 /
- 剪切力学特性 /
- 加筋强度系数 /
- 条带高度
Abstract: The geocell-reinforced structures (GRS) are widely adopted in transportation infrastructure such as highways and railways due to their good seismic performance, simple construction and low cost. At present, in GRS study, only the tensile strength of geocells is considered, the effects of geocell size of geometry are not considered, so the selection of geocells mainly depends on engineering experience. The effects of geocell strip height, junction spacing and normal stress on the shear mechanical characteristics of geocell-reinforced gravel sand are studied by conducting a series of laboratory direct shear tests on five types of geocells. The reinforcement effects of different normal stresses and geocell sizes are evaluated by introducing the reinforced strength coefficient. Finally, the influences of geocell size on shear strength parameters are analyzed. It is determined that the geocell with different sizes can effectively improve the shear strength of reinforced structures, and the shear strength increases with the increase of strip height and the decrease of junction spacing. Meanwhile, the contribution of the strip height to the shear strength is about 1.8 times that of the junction spacing. The shear strength of geocell reinforced gravel sand increases with the increase of normal stress, but its reinforced strength coefficient decreases with the increase of normal stress. Under 50 kPa, the increase of strip height to the reinforced strength coefficient is more than 12.57%, while the increase of junction spacing to the reinforced strength coefficient is less than 3.80%. The geocell reinforcement can significantly improve the cohesion of infill materials, especially the strip height, with an increase of about 25%, the increase of internal friction angle is relatively small, and the maximum increment is 5.11°. The test results can provide an experimental basis for the application of geocells in practical engineering and theoretical researches.
- geocell /
- direct shear test /
- shear mechanical behavior /
- reinforced strength coefficient /
- strip height

HTML全文

0. 引言

地下连续墙由于具有较高的强度和刚度，加上安装时安静、无振动，常用于人口密集地区的深层地下建筑。已经证明，实际施工过程中，地连墙的水密性的质量控制很难把握^[1-3]。一旦地连墙渗漏，容易引起基坑围护结构发生位移和变形，造成基坑失稳破坏，对周边环境产生严重影响^[4-5]。因此基坑开挖前对地连墙的水密性进行检测具有重要意义。目前一些常规的检测方法主要有抽水试验、微测井电法和高密度电法等，这些方法在设备安装或者测试过程中易受干扰，导致分辨率降低，无法精确定位异常位置，亟待一种易操作、干扰小，能够解决地连墙深部精细渗漏探测问题的技术。

跨孔电法利用钻孔布设探测装备，对目标体施加电场，通过测量不同深度的电势反映目标体的异常。跨孔电法最早由Daily等^[6]提出，Bing等^[7-8]对跨孔电法各种装置敏感性进行了详细分析，开展了数值模拟试验验证了跨孔三极法和四极法在精细化探测目标体方面的有效性。近年来跨孔电法在地表精细探测方面应用广泛^[9-12]。目前在地连墙渗漏探测方面，张再源等^[13]利用跨孔电法开展地连墙隐患电阻率非线性反演研究，取得了不错的效果，同时提出供电极距和测量极距对异常体的分辨有一定的影响。He等^[14]基于跨孔电法开展地连墙渗漏可视化研究，发现利用不同时刻电压可以评价渗流速度和渗漏位置，综上所述，利用钻孔电法开展地下连续墙隐患探测是一种行之有效的技术，然而现有的研究比较初步，缺少供电极距和测量极距对异常体分辨率具体的影响规律。

针对上述问题，本文开展跨孔电法探测地下连续墙渗漏异常的可行性研究。首先基于MATLAB开发环境利用数值模拟研究渗漏深度、渗漏尺寸、供电极距对视电阻率曲线的影响，在此基础上，提出利用视电阻率变化率曲线能够更加精确科学地判定渗漏位置，接着研究了供电极距、测量极距对跨孔电法测量地连墙缺陷的精度的影响机制，给出了精确测量地连墙缺陷的极限供电极距和极限测量极距。最终，利用室内模型试验验证了方法的有效性。

1. 理论基础

数值模拟技术是认识复杂介质中电场分布规律的理论基础。本文基于三维稳定电流场点电源电势的偏微分方程，采用面积离散有限差分法^[15]对地下连续墙渗漏引起的异常进行数值模拟，分析四极法和三极法对渗漏异常的反馈效果，讨论影响渗漏探测精度的影响因素。

1.1 二维点源控制方程及其边界条件

三维点源激励下稳定电流场的控制方程：

$\begin{aligned} -\nabla \cdot & {[\sigma(x, y, z) \nabla U(x, y, z)] } \\ & =I \delta\left(x-x_0\right) \delta\left(y-y_0\right) \delta\left(z-z_0\right)。 \end{aligned}$

(1)

式中： $\sigma$ 为介质的电导率，是电阻率的倒数；U为地面或介质中任意点的电势；I为供电电流强度；(x₀，y₀，z₀)为供电点的位置坐标； $\delta$ 为狄拉克函数。

地下连续墙的长度远远大于厚度，因此将地下连续墙结构简化为二维平面结构进行研究。y轴设为地下连续墙的走向，地下连续墙沿走向均匀分布，因此，

$\frac{{\partial \sigma }}{{\partial y}} = 0。$

(2)

此外电势函数U(x，y，z)是y轴对称分布的函数，电源所在的平面是x-z主平面，因此令 ${y_0} = 0$ ，利用傅立叶变换：

$\phi (x,k,z) = 2\int_0^\infty{U(x,y,z)} \cos (ky){\text{d}}y\text{，}$

(3)

$F\left[\delta\left(y-y_0\right)\right]=\int_{-\infty}^{\infty} \delta\left(y-y_0\right) \mathrm{e}^{-{\boldsymbol{\mathrm{i}}} k y} \mathrm{~d} y=1,$

(4)

将(x，y，z)空间中的电势U变成(x，k，z)空间中的电势 $\phi$ ，此时三维稳定电流场点电源电势满足的偏微分方程变成富氏空间的二维偏微分方程：

$\begin{gathered} -\nabla \cdot[\sigma(x, z) \nabla \phi(x, k, z)]+\sigma(x, z) k^2 \phi(x, k, z) \\ =I \delta\left(x-x_0\right) \delta\left(y-y_0\right), \end{gathered}$

(5)

式中， $\phi$ 为富氏空间的电势。

想要唯一确定微分方程(5)的解，还需要特定的边界条件。目前存在3类边界条件^[13]。

第一类边界条件(狄里希莱条件)：

$U = {U_1}\text{，}$

(6a)

式中，U₁为已知值，可以是0也可以设定为均匀介质场下的无穷远处的电势值。

第二类边界条件(诺伊曼条件)：在地面边界上，由于地表是绝缘面，电流沿着地表流动，所以电流密度法向分量为零，

$\frac{{\partial (\sigma \nabla U)}}{{\partial n}} = 0。$

(6b)

第三类边界条件(混合边界条件)：离点电源较大距离之外的地下某点，其电势应是不为零的非常小的值。利用保持电位连续性的混合边界条件可解决这一问题：

$\frac{{\partial U}}{{\partial n}} =- \frac{c}{{{r^3}}}\vec r \cdot \vec n =- \frac{c}{{{r^2}}}\cos \theta 。$

(6c)

式中：c为常数； $r = \sqrt {{x^2} + {z^2}}$ ； $\theta$ 为偶极源中心到计算点的径向矢量 $\vec r$ 与外法线矢量 $\vec n$ 之间的夹角。

又因为

$\begin{aligned} \phi(x, k, z)= & \int_0^{\infty} \frac{A \mathrm{~d} z}{\sqrt{x^2+y^2+z^2}} \\ = & A \mathrm{~K}_0\left(k \sqrt{x^2+z^2}\right)=A \mathrm{~K}_0(k r), \end{aligned}$

(7a)

$\frac{{\partial \phi }}{{\partial n}} =- Ak{{\text{K}}_1}(k \cdot r)\cos \theta \text{，}$

(7b)

式中， ${{\text{K}}_0}$ ， ${{\text{K}}_1}$ 分别为第二类0阶、1阶修正贝塞尔函数，A为常数。

因此混合边界条件可以写为

$\frac{{\partial \phi }}{{\partial n}} + k\frac{{{{\text{K}}_1}(k \cdot r)}}{{{{\text{K}}_0}(k \cdot r)}}\phi \cos \theta= 0。$

(7c)

这种混合边界条件利用了无穷远边界面上电势的物理特性，并且不需要先验假设一个“正常”电场的分布来计算U。混合边界条件可以减少边界附近网格的数量，同时消除了边界虚源所引起的反射作用。

1.2 求解富氏电势

采用直接显式面积离散有限差分技术，求解三维点源激励下具有任意二维电导率分布的半空间上的电势分布。

针对点源二维控制方程生成区域差分方程：

$\begin{aligned} -\iint_{\Delta A_{i j}} \nabla \cdot(\sigma \nabla \phi) & \mathrm{d} s+\sigma k^2 \phi \\ & =\iint_{\Delta A_{i j}} I \delta\left(x-x_0\right) \delta\left(y-y_0\right), \end{aligned}$

(8)

式中， $\Delta {A_{ij}}$ 为图 1虚线段包围的面积。

图 1 面积离散差分格式

Figure 1. Discrete difference scheme for area

下载: 全尺寸图片幻灯片

针对左式第一项，利用格林公式：

$\iint_{\Delta {A_{ij}}} {\nabla\cdot (\sigma \nabla \phi )}{\text{d}}s = \oint_{{L_i}_j} {\sigma \frac{{\partial \phi }}{{\partial n}}} {\text{d}}l\text{，}$

(9)

式中， ${\oint }_{{L}_{ij}}为$ 图 1虚线组成的闭合路径。用中心差分近似∇ϕ，则式(9)的差分形式：

$\oint_{L_{i j}} \sigma \frac{\partial \phi}{\partial n} \mathrm{~d} l=c_l \phi_{i-1, j}+c_t \phi_{i, j-1}+c_m \phi_{i, j}+c_b \phi_{i, j+1}+c_r \phi_{i+1, j} 。$

(10a)

其中：

${c_l} = \frac{{{\sigma _{i - 1,j}}\Delta {z_j} + {\sigma _{i - 1,j - 1}}\Delta {z_{j - 1}}}}{{2\Delta {x_{i - 1}}}}\text{，}$

(10b)

${c_t} = \frac{{{\sigma _{i - 1,j - 1}}\Delta {x_{i - 1}} + {\sigma _{i,j - 1}}\Delta {x_i}}}{{2\Delta {z_{j - 1}}}}\text{，}$

(10c)

${c_b} = \frac{{{\sigma _{i,j}}\Delta {x_i} + {\sigma _{i - 1,j}}\Delta {x_{i - 1}}}}{{2\Delta {z_j}}}\text{，}$

(10d)

${c_r} = \frac{{{\sigma _{i,j - 1}}}}{{2\Delta {x_i}}}\Delta {z_{j - 1}} + \frac{{{\sigma _{i,j}}}}{{2\Delta {x_i}}}\Delta {z_j}\text{，}$

(10e)

${c_m} = B - {\text{(}}{c_l} + {c_t} + {c_b} + {c_r}{\text{)}}。$

(10f)

其中B与式(8)左式第二项有关，第二项利用面积离散有限差分表示为

$\begin{aligned} & \iint_{\Delta A i j} \sigma(x, z) k^2 \phi(x, k, z) \\ & =k^2 \phi_{i, j}\left[\frac{\sigma_{i, j-1}}{4}\left(\Delta x_i \Delta z_{j-1}\right)+\frac{\sigma_{i, j}}{4}\left(\Delta x_i \Delta z_j\right)+\right. \\ & \left.\frac{\sigma_{i-1, j}}{4}\left(\Delta x_{i-1} \Delta z_j\right)+\frac{\sigma_{i-1, j-1}}{4}\left(\Delta x_{i-1} \Delta z_{j-1}\right)\right] \\ & =B \cdot \phi_{i, j} \quad \text { 。 } \end{aligned}$

(11)

得到内部节点的差分方程组之后，再对上边界使用第二类边界条件，对左边界、右边界和底边界使用第三类边界条件，得到上边界、左边界、右边界和底边界的有限差分方程组，最终得到一个与网格数量相等的方程组成的方程组，可表示为

$\boldsymbol C \cdot \boldsymbol f{{ = }}\boldsymbol S。$

(12)

式中：C为系数矩阵；f为各节点的电势组成的列向量；S为式(8)中等式右边组成的列向量，只有在点电源处取值为0.5 I，其他各点均为0。

利用MATLAB编制相应的程序可以求得式(12)中对应的f。

1.3 富氏电势反变换

对差分方程式(12)进行求解可以得到各个节点上的变换电势ϕ。选用若干个不同的波数k时，就得到了若干组ϕ，将它们作富氏反变换即可获得U的分布；

$U(x,y,z) = \frac{2}{{\text{π }}}\int_0^\infty\phi(x,k,z)\cos ky{\text{d}}k。$

(13)

式(13)中的k是从0积分到∞，然而在实际求解过程中无法做到从0积分到∞，一般考虑的是利用有限个波数做近似的数值积分。在数值模拟过程中考虑到无穷远边界上的电位只与正常介质有关，不考虑异常介质产生的二次场，二维剖面选择主观测剖面，即y=0，因此无穷远边界上的电位满足

$u = \frac{A}{{\sqrt {{x^2} + {z^2}} }}。$

(14)

将式(14)，(7a)代入式(13)可以得到

$\frac{1}{r} = \sum\limits_{j = 1}^n {{{\text{K}}_0}} ({k_j}r){g_j}。$

(15)

式中：r为偶极源中心到边界的距离；k_j为波数； ${g_j}$ 为步长；j=1，2，3，…，6。

根据式(15)，只需要在研究范围内选取一系列的k和g，使得其反变换得到的电势误差在允许范围内即可。

前人通过选择一系列r，利用式(15)构成计算矩阵，结合最小二乘法对参数k和g进行优化，此过程中需要反复对g进行求导，工作量偏大。本文利用粒子群优化算法^[16]在一个d维的搜索空间中初始化一群规模为N的随机粒子，通过每个粒子的自身更新和所有粒子的全局更新，快速、准确地找到满足要求的k和g。每个粒子i(i=1，2，3，…，N)带有两个属性：速度v_i(v_i1，v_i2，v_i3，…，v_id)和位置x_i(x_i1，x_i2，x_i3，…，x_id)。根据要求构造适应度函数，每次根据粒子对搜索空间适应度值的大小对粒子的优劣进行评价，以及迭代。具体过程表现为在每一次迭代过程中，粒子通过两个极值更新自己的位置，一个是粒子i自身所找到的当前最优解，称为个体极值，另一个是整个群体当前找到的最优解，称为全局解。粒子群的进化方程描述如下：

$\begin{gathered} v_i(t+1)=w v_i(t)+c_1 \operatorname{rand}_1\left(p_i(t)-x_i(t)\right)+ \\ c_2 \operatorname{rand}_2\left(p_{\mathrm{gd}}(t)-x_i(t)\right)。 \end{gathered}$

(16)

式中：t为当前迭代次数；w为惯性权重；c₁，c₂为学习因子；rand₁和rand₂为取值0~1之间的随机数；p_i(t)为当前粒子i的个体极值； ${p_{{\text{gd}}}}(t)$ 为当前的全局极值；v_i(t)表为当前粒子i的速度；x_i(t)为当前粒子i的位置。

位置更新公式为

${x_i}(t + 1) = {x_i}(t) + {v_i}(t + 1)\text{，}$

(17)

式中，x_i(t+1)为第t+1次迭代开始时粒子i的位置。

本次优化过程中，为了避免陷入局部最小，同时加快收敛，动态调整加速度因子和惯性权重。每次迭代后w，c₁和c₂可表示为

$w = {w_{\max }} - ({w_{\max }} - {w_{\min }}) \cdot t/{t_{\max }} 。$

(18)

式中：w_max为迭代过程中惯性权重的最大值，取w_max=1.4；w_min为迭代过程中惯性权重的最小值，取w_min=0.7；t_max为迭代最大次数，取t_max=500。

${c_1} = {c_{1\max }} - ({c_{1\max }} - {c_{1\min }}) \cdot t/{t_{\max }}\text{，}$

(19)

式中：c_1max为迭代过程中学习因子的最大值，取c_1max=2.5；c_1min为迭代过程中惯性权重的最小值，其取c_1min=0.7。

${c_2} = {c_1}。$

(20)

本文选取的r值分别为左边界12.25 m，左下角边界27.84 m和底边界的中点25 m，适应度函数为

${F_{{\text{un}}}} = \sum\limits_{m = 1}^3 {{{({r_m} - {K_0}({k_i} \cdot {r_m}){g_i})}^2}} 。$

(21)

根据前人的计算经验，一般选取5~7个波数即可满足精度要求，为此本文取i=6，因此本次优化过程中d=12，通过迭代优化得到的 ${k_i}$ 分别为0.01，0.019，0.1，0.131，0.204，0.654； ${g_i}$ 分别为0.01，0.021，0.04，0.043，0.069，0.6。

为了验证优化得到的波数的精确性，利用有限差分模拟半无限空间均匀电阻情况下偶极源在地表的电势，相应的解析解与数值解见图 2。

图 2 地表电势解析解与数值解

Figure 2. Analytical and numerical solutions of surface potential

下载: 全尺寸图片幻灯片

从图 2可以发现数值模拟的结果在点源1.0 m范围内模拟的误差较大，这是由于源汇项附近网格稀疏导致的模拟效果较不理想，但在大于源汇项1.0 m后，模拟效果理想，误差小于5%。因此可以利用此模拟手段研究地连墙渗漏异常视电阻率分布规律，研究结果同样适用于地连墙的浅部位置。

2. 数值模拟研究

在数值模拟过程中，网格的划分见图 3。

图 3 数值模型离散网格示意图

Figure 3. Discrete grid diagram of numerical model

下载: 全尺寸图片幻灯片

网格在深度方向(z轴正向)采取等密分布，单个网格大小为0.5 m，在水平方向(x轴正向)网格采取中间密两边稀疏分布，整个模型长24.5 m，深25 m。模拟过程中介质分为3种：①地连墙周边介质；②正常地连墙介质；③异常地连墙介质。地连墙周边介质一般都是饱和软土或者砂土，电阻率一般在100~200 $\Omega$ ·m^[17-18]，地下连续墙是由钢筋混凝土制成，正常的地连墙电阻率较大，模拟过程中取1000 $\Omega$ ·m ^[19]，地连墙发生缺陷时，缺陷部位一般是水或者饱和泥砂，为此缺陷处的电阻率设置为50 $\Omega$ ·m，整个模拟过程中电流保持恒定为1 A。

2.1 地下连续墙渗漏异常视电阻率分布规律研究

四极法是将供电电极A和B等间距地固定在地连墙的两侧地表，测量电极M和N沿着地连墙的深度方向等间距的向下测量。三极法是将供电电极B置于无穷远，供电点击A、测量电极M和N放置在同一竖轴上，测量时M和N沿着地连墙深度方向向下移动，四极法和三极法的装置示意图见图 3。由于地下存在多种介质，通过电压和电流测得的电阻率是各种介质的平均电阻率也称为视电阻率。

地连墙不存在渗漏，通过模拟利用四极法和三极法测得的视电阻率曲线如图 4所示，图中的供电极距是指A/B极到地连墙的距离。从图 4中发现采用四极法测得的视电阻率在0~10.0 m内快速增加，深度超过10 m后视电阻率缓慢增长，同一深度的视电阻率随着电极距的增大而成指数下降；采用三极法测得的视电阻率在5.0 m范围内时快速增加，当深度超过5 m之后，视电阻率趋于平稳。

图 4 地下连续墙无异常时视电阻率曲线

Figure 4. Curves under of apparent resistivity normal diaphragm wall

下载: 全尺寸图片幻灯片

地下连续墙一般在接头处容易产生渗漏缺陷，因此工程上比较关注渗漏缺陷的位置和尺寸即渗漏缺陷的大小。地连墙发生渗漏时，四极法和三极法测得的视电阻率曲线如图 5所示。其中5(a)和5(b)对应的工况是地连墙发生3处渗漏，渗漏的范围：-2.0~-2.5，-10.0~-10.5，-20.0~-20.5 m；5(c)和5(d)对应的工况是地连墙发生3处渗漏，渗漏的范围：-2.0~-3.0，-10.0~-11.0，-20.0~-21.0 m。

图 5 地下连续墙存在异常时视电阻率分布图

Figure 5. Curves of apparent resistivity under anomalous diaphragm wall

下载: 全尺寸图片幻灯片

通过图 5(a)，(b)可以发现：①当供电极距为0.5 m时，会在模拟的中部和深部渗漏异常处产生明显的低阻区，渗漏尺寸越大，低阻区的范围越大，此外随着供电极距的增大，低阻现象逐渐消失；②对于浅部的渗漏异常，由于模拟过程中在点电源附近模拟误差较大的缘故，很难发现视电阻率曲线中相对应的低阻区，但通过中部和深部的渗漏异常处的视电阻率分布规律可以推断实测过程中在浅部的渗漏异常处的视电阻率分布规律与中部和深部的相同。

通过图 5(c)，(d)发现利用三极法测得的视电阻率曲线在中部和深部的渗漏异常处存在明显的曲线震荡，渗漏尺寸越大，振荡的区域越大，此外随着供电极距的增大，振幅逐渐减小。

2.2 测量精度的影响因素研究

此次研究旨在定位渗漏缺陷的位置。地连墙产生渗漏缺陷后，在墙内外水头差的驱使下，水流通过地连墙的渗漏缺陷流进墙内。因此探测过程中在渗漏缺陷区域会产生明显的低阻区，通过低阻区可以推断渗漏异常的位置和尺寸。当推断的渗漏异常位置和尺寸与假设的渗漏异常位置和尺寸完全重合时即为精确定位，当不能精确定位时，通过两者的重合范围与推断的渗漏位置的尺寸的比值作为测量精度的评估标准。

通过2.1节发现，利用视电阻率曲线发现四极法在供电极距为0.5 m时可精确定位渗漏缺陷的范围，供电极距大于0.5 m时，曲线的尖端变得平滑对推断渗漏位置造成困扰；使用三极法时供电极距超过1.0 m后推断的渗漏异常尺寸与实际假设的渗漏异常尺寸存在差距。在实际运用中有时候由于条件的限制，很难在距离地连墙1.0 m的范围内进行钻孔，防止破坏地连墙，同时亟待一种方法来定量直观判定视电阻率曲线中渗漏异常位置的截取范围。为此需要对视电阻率曲线进行数学处理，更加高效、科学和广泛地利用视电阻率值。考虑到视电阻率只有在渗漏异常处才会发生突变，为此提出视电阻率变化率，通过比较相邻两点视电阻率的变化程度，确定渗漏异常位置和尺寸，具体表达式为

${P_i} = \frac{{{\rho _{i + 1}} - {\rho _i}}}{{{\rho _i}}}。$

(22)

式中：P_i为i点的视电阻率变化率； ${\rho _{i + 1}}$ 为i+1点的视电阻率； ${\rho _i}$ 为i点的视电阻率。

接下来探究利用视电阻率变化率曲线定位地连墙渗漏异常位置和尺寸的效果并对测量精度进行分析。此外，通过图 5发现利用有限差分进行模拟时，浅部网格由于离点电源较近，模拟结果产生的误差会对渗漏异常处的视电阻率造成干扰，因此，为了避免模拟误差的干扰，选择5.0 m以下的视电阻率变化率进行分析。

通过图 6(a)，(b)可以发现，当地下连续墙不存在渗漏时，四极法和三极法的任意供电极距的视电阻率变化率曲线在5.0 m以下范围内保持平稳，在0.0附近无明显波动。

图 6 视电阻率变化率曲线

Figure 6. Curves of change rate of apparent resistivity

下载: 全尺寸图片幻灯片

通过图 6(c)，(d)发现在使用四极法时，当供电极距固定，视电阻率变化率曲线会在渗漏异常部位产生明显的极小值和极大值，推断的渗漏异常范围在极小值和极大值范围内。以供电极距0.5 m的测线为例，在图 6(c)中视电阻率变化率曲线在9.5 m处取得极小值，在10.5 m处取得极大值，二者范围内存在的点有10.0 m，根据推断渗漏位置为10.0~10.5 m，同样在19.5 m的位置取得极小值，在20.5 m的位置取得极大值，二者范围内存在的点有20.0 m，根据推断渗漏位置为20.0~20.5 m；随着供电极距的增大，渗漏异常处的极小值和极大值呈指数型变化，曲线突变程度逐渐趋于平缓，推断的渗漏位置区域逐渐变大。图 6(c)中供电极距小于等于1.0 m时，推断的渗漏范围为10.0~10.5 m，测量精度为100%；电极距为1.5 m时根据规律推断的渗漏位置为10.0~11.5 m，测量精度为33%；当供电极距大于2.0 m后曲线不再有明显的极值，因此很难确定渗漏位置。

通过图 6(e)，(f)发现，三极法的视电阻率变化率曲线与四极法的视电阻率变化率曲线存在明显差异。推断的渗漏异常范围在视电阻率变化率突变点之间，以供电极距0.5 m的测线为例，图 6(e)中第一处突变点的纵坐标为9.75，10.25 m，推断的渗漏位置为10.0~10.5 m，第二处突变点的纵坐标为19.75~20.25 m，推断的渗漏位置为20.0~20.5 m。随着供电极距的增加，渗漏异常范围内的视电阻率变化率的值呈指数型变化，突变点的值和位置产生变化，对渗漏位置的判断产生的干扰变大，图 6(e)中，供电极距小于1.5 m时，推断的渗漏位置为10.0~10.5 m，测量精度为100%，当供电极距为3.0 m时，推断的渗漏位置为10~11.5 m，测量精度为33.3%。利用三极法的视电阻率变化率曲线分析渗漏异常范围时比视电阻率曲线效果更加明显。

接着考虑测量极距对于渗漏体探测精度的影响规律。试验过程中供电极距为0.5 m，选择3种测量极距，分别为0.5，1.0，1.5 m。将1.0，1.5 m测得的视电阻率进行三次样条插值，然后从中按0.5 m的间隔提取视电阻率值，再利用视电阻率值得到3条相应的视电阻率变化率曲线如图 7(a)，(b)所示。从图 7中可以发现利用不同的测量极距得到的视电阻率变化率曲线图形形状接近，测量极距为1.0 m的视电阻率变化率曲线与实际视电阻率变化率曲线(测量极距为0.5 m)吻合度较高，推断的渗漏位置与测量极距为0.5 m的视电阻率变化率曲线推断的位置一致，能够精确定位渗漏位置，测量精度100%，当测量极距为1.5 m时，利用三次样条插值求得的视电阻率变化率曲线与实际曲线误差较大，在四极法中当测量极距为1.5 m时，推断的底部渗漏位置为19.0~21.5 m，测量精度为20%；在三极法中当测量极距为1.5 m时，推断的底部渗漏位置为19.5~20.5 m，测量精度为50%。

图 7 不同测量极距的视电阻率变化率曲线

Figure 7. Curves of change rate of apparent resistivity under different measuring pole distances

下载: 全尺寸图片幻灯片

3. 室内模型验证

通过数值模拟发现供电极距和测量极距对地连墙渗漏异常的推断影响十分显著，其中供电极距的影响尤为显著。为了验证数值模拟得到的结果，利用试验室现有的模型槽，按照1∶50的比尺开展室内模型试验，模拟两幅地下连续墙35 m深度范围的渗漏异常，其中^#1渗漏点在水位以下10 cm，渗漏点的直径为1 cm，^#2渗漏点在水位以下40 cm，渗漏点直径为1 cm，^#3渗漏点在水位以下70 cm，渗漏点直径为1 cm，^#1渗漏点，^#2渗漏点和^#3渗漏点分别模拟实际情况条件下地连墙在5，20，35 m的位置存在0.5 m的渗漏点，^#4渗漏点在水下40 cm的位置，渗漏点直径为1 cm，^#4渗漏点模拟实际情况条件下地连墙在20 m的位置存在0.5 m的渗漏点。不存在渗漏时钢筋混凝土的电阻率远远大于土体介质的电阻率，此外钢筋混凝土的渗透系数在10^-7 cm/s，因此地连墙采用有机玻璃板进行模拟，在有机玻璃板上开孔模拟渗漏异常。在试验模型槽的^#1和^#2防渗墙左右按照设置的间距埋入直径1 cm，侧壁开孔的有机玻璃管，模拟实际的钻孔，用直径0.5 cm的电缆线模拟电极，测量时将电缆线置于有机玻璃管中按照设置的测量极距向下移动。在^#1地连墙开展四极法和三极法不同供电极距对测量结果的影响研究，测试过程中测量极距保持不变为1 cm，供电极距分别为1，2，3 cm；在^#2地连墙开展四极法和三极法不同测量极距对测量结果的影响研究，测量过程中供电极距保持不变为1 cm，测量极距分别为1，2，3 cm。

测量步骤：首先接通稳压电源，给dzd-6A直流电法仪提供20 V的恒压，四极法测量时将AB两极按照要求的供电极距固定布置在防渗墙的两侧，接着按着设计的测量电极距平行移动MN，扫描整个防渗墙；三极法测量时将B极固定在防渗墙的中间位置，将A极按照设计的供电极距固定在防渗墙的外侧，测量电极MN按照设计的测量极距向下移动；四极法和三极法的装置示意图见图 8。

图 8 试验模型

Figure 8. Test model

下载: 全尺寸图片幻灯片

通过图 9(a)发现当四极法供电极距不超过2 cm时，通过视电阻率变化率曲线可以精确地推断出渗漏位置，当供电极距大于2 cm时，利用视电阻率变化率曲线得出的渗漏位置分别为10~11，40~41和70~72 cm，其中上层的推断位置与实际位置相符，中层和底层推断的渗漏位置与实际位置存在偏差；由图 9(b)发现三极法供电极距为1，2和3 cm的测线都能精确判定渗漏位置；这与数值模拟得到的规律相一致。通过图 9(c)和9(d)发现，测量极距为1，2 cm时，四极法和三极法可以精确推断出渗漏位置，当测量极距大于2 cm时，视电阻率变化率曲线出现误差，测量精度下降，与数值模拟得到的规律同样吻合。因此基于室内模型模拟地连墙的渗漏异常工况，通过跨孔四极法和三极法得到了与数值模拟工况下的相同规律，验证了规律的可靠性和合理性。

图 9 室内试验视电阻率变化率曲线图

Figure 9. Curves of apparent resistivity rate of laboratory tests

下载: 全尺寸图片幻灯片

4. 结论

为掌握地下连续墙中渗漏异常部位视电阻率变化规律以更好地指导渗漏探测，本文利用面积离散有限差分法得到了地连墙发生渗漏时跨孔四极法和三极法的视电阻率响应曲线。在此基础上，为了更加精确、直观地判定渗漏位置，提出了视电阻率变化率响应曲线，探讨了供电极距和测量极距对视电阻率变化率响应曲线的影响，并进一步给出了精确定位渗漏位置的极限供电极距和测量极距，最终通过室内试验验证了该方法的有效性。

(1) 对于地下连续墙，跨孔四极法只有在供电极距小于等于0.5 m时，视电阻率曲线才可以精确推断渗漏位置，三极法只有在供电极距小于等于1.0 m时，视电阻率曲线才可以精确推断渗漏位置。

(2) 相较于视电阻率曲线，利用视电阻率变化率曲线分析渗漏位置效果更明显。对于跨孔四极法，当供电极距小于等于1.0 m时，可以精确定位任意深度的渗漏范围，当供电极距大于1.0 m时，视电阻率变化率曲线在渗漏异常处的畸变状态逐渐消失，测量精度下降，当供电极距大于2.0 m时，视电阻率变化率曲线趋于平稳，不再能够分辨渗漏异常部位；对于跨孔三极法，当供电极距小于1.5 m时，可以精确定位任意深度的渗漏，当供电极距大于1.5 m时，利用视电阻率变化率曲线定位渗漏的精度下降，但仍有一定的探测效果。

(3) 测量极距对于四极法和三极法的影响规律相似：当测量极距小于等于1.0 m时不会对探测精度造成影响，当测量极距大于1.0 m时，测量精度开始下降。

(4) 本文对跨孔四极法和三极法在地下连续墙渗漏探测中的应用进行了基础性的研究，文中结果可为探测渗漏隐患识别问题提供参考。

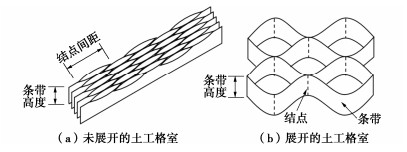

图 1 土工格室示意图^[1]

Figure 1. Schematic diagram of geocell reinforcement^[1]

下载: 全尺寸图片幻灯片

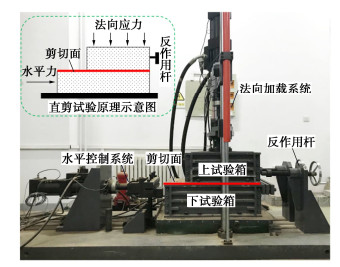

图 2 直剪试验设备及原理示意图

Figure 2. Direct shear test apparatus and schematic diagram of principle

下载: 全尺寸图片幻灯片

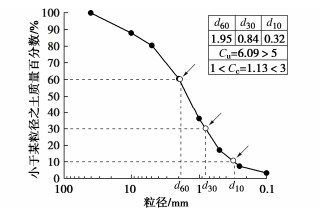

图 3 颗粒级配曲线

Figure 3. Grain-size distribution curves of particles

下载: 全尺寸图片幻灯片

图 4 击实试验曲线

Figure 4. Curve of compaction tests

下载: 全尺寸图片幻灯片

图 5 土工格室加筋砾砂直剪试验示意图

Figure 5. Schematic representation of direct shear tests on geocell-reinforced gravel sand

下载: 全尺寸图片幻灯片

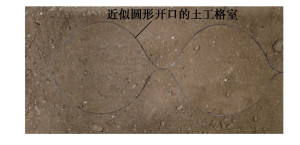

图 6 回填后呈圆形开口的土工格室

Figure 6. Geocell pocket shape of circle after backfilling

下载: 全尺寸图片幻灯片

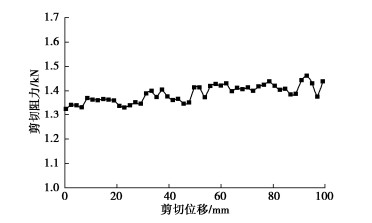

图 7 上、下试验箱的剪切阻力与剪切位移关系曲线

Figure 7. Plot of shear resistance versus shear displacement between upper and lower test boxes

下载: 全尺寸图片幻灯片

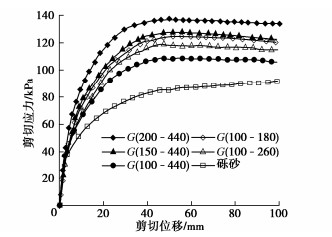

图 8 不同规格土工格室加筋砾砂与砾砂的直剪试验曲线

Figure 8. Plot of direct shear tests on gravel sand and gravel sand reinforced by geocells with different sizes

下载: 全尺寸图片幻灯片

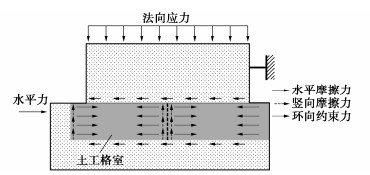

图 9 直剪过程中土工格室发挥的加筋作用

Figure 9. Reinforcement effects of geocell in direct shear tests

下载: 全尺寸图片幻灯片

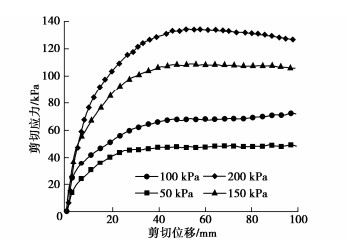

图 10 4种法向应力下G(100–440)加筋砾砂的剪切试验曲线

Figure 10. Plot of shear tests on geocell (100–440)-reinforced gravel sand under four normal stresses

下载: 全尺寸图片幻灯片

图 11 直剪试验后土工格室开口和条带形状

Figure 11. Pocket and strip shape of geocell after direct shear tests

下载: 全尺寸图片幻灯片

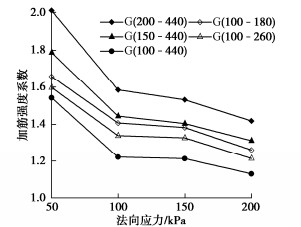

图 12 不同规格土工格室的加筋强度系数

Figure 12. Reinforced strength coefficient of geocells with different sizes

下载: 全尺寸图片幻灯片

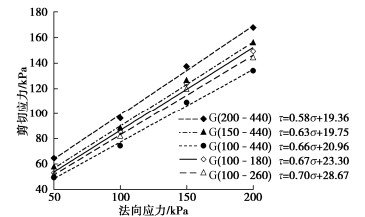

图 13 直剪试验结果线性拟合

Figure 13. Linear fitting of direct shear test results

下载: 全尺寸图片幻灯片

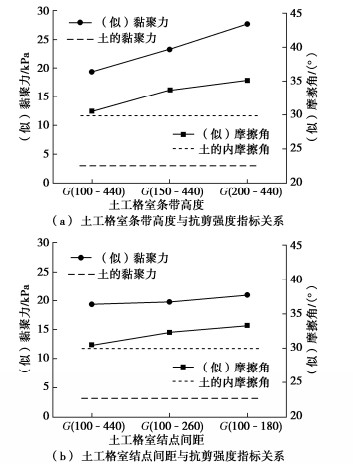

图 14 土工格室规格与抗剪强度指标关系

Figure 14. Relationship between geocell sizes and shear strength indexes

下载: 全尺寸图片幻灯片

表 1 试验用土工格室技术参数

Table 1 Technical parameters of geocells used in tests

条带材质	条带高度H/mm	结点距离S/mm	简化表示方法/mm
HDPE	100	180	G(100–180)
	100	260	G(100–260)
	100	440	G(100–440)
	150	440	G(150–440)
	200	440	G(200–440)

下载: 导出CSV

表 2 本研究用试验方案

Table 2 Experimental programs used in this study

试验名称	试验速率/(mm·min^-1)	土工格室规格/mm	法向应力/kPa
摩擦阻力	1.0	—	—
直接剪切		G(100–180)	50，100，150，200
		G(100–260)
		G(100–440)
		G(150–440)
		G(200–440)

下载: 导出CSV

表 3 砾砂与不同规格土工格室加筋砾砂抗剪强度参数对比

Table 3 Comparison of shear strength indexes of gravel sand and gravel sand reinforced by geocells with different sizes

测试材料	(似)黏聚力/kPa	(似)黏聚力增量/kPa	(似)摩擦角/(°)	(似)摩擦角增量/(°)
砾砂	3.10	—	30.0	—
G(100–440)	19.36	16.26	30.47	0.47
G(100–260)	19.75	16.65	32.31	2.31
G(100–180)	20.96	17.86	33.28	3.28
G(150–440)	23.30	20.20	33.66	3.66
G(200–440)	28.67	25.57	35.11	5.11

下载: 导出CSV

参考文献(21)

[1]	杨广庆, 左政, 刘英, 等. 土工格室条带拉伸力学特性试验研究[J]. 岩土工程学报, 2021, 43(4): 760–767. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202104023.htm YANG Guang-qing, ZUO Zheng, LIU Ying, et al. Experimental investigations on tensile mechanical properties of geocell strips[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(4): 760–767. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202104023.htm
[2]	曹文昭, 郑俊杰, 严勇. 桩承式变刚度加筋垫层复合地基数值模拟[J]. 岩土工程学报, 2017, 39(增刊2): 83–86. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2017S2022.htm CAO Wen-zhao, ZHENG Jun-jie, YAN Yong. Numerical simulation of composite foundation using pile-supported and geosynthetics-reinforced cushion with variable stiffness[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(S2): 83–86. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2017S2022.htm
[3]	晏长根, 顾良军, 杨晓华, 等. 土工格室加筋黄土的三轴剪切性能[J]. 中国公路学报, 2017, 30(10): 17–24. doi: 10.3969/j.issn.1001-7372.2017.10.003 YAN Chang-gen, GU Liang-jun, YANG Xiao-hua, et al. Triaxial shear property of geocell-reinforced loess[J]. China Journal of Highway and Transport, 2017, 30(10): 17–24. (in Chinese) doi: 10.3969/j.issn.1001-7372.2017.10.003
[4]	GARCIA R S, AVESANI NETO J O. Stress-dependent method for calculating the modulus improvement factor in geocell-reinforced soil layers[J]. Geotextiles and Geomembranes, 2021, 49(1): 146–158. doi: 10.1016/j.geotexmem.2020.09.009
[5]	李丽华, 崔飞龙, 肖衡林, 等. 轮胎与格室加筋路堤性能及承载力研究[J]. 岩土工程学报, 2017, 39(1): 81–88. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201701008.htm LI Li-hua, CUI Fei-long, XIAO Heng-lin, et al. Performance and bearing capacity of embankments reinforced with waste tires and geocells[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(1): 81–88. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201701008.htm
[6]	HEGDE A. Geocell reinforced foundation beds-past findings, present trends and future prospects: a state-of-the-art review[J]. Construction and Building Materials, 2017, 154: 658–674. doi: 10.1016/j.conbuildmat.2017.07.230
[7]	LIU Y, DENG A, JAKSA M. Failure mechanisms of geocell walls and junctions[J]. Geotextiles and Geomembranes, 2019, 47(2): 104–120. doi: 10.1016/j.geotexmem.2018.11.003
[8]	左政, 杨广庆, 刘英, 等. 土工格室不同结点连接方式失效机制试验研究[J]. 岩土工程学报, 2021, 43(9): 1682–1690. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202109018.htm ZUO Zheng, YANG Guang-qing, LIU Ying, et al. Experimental investigations on failure mechanism of different junction connections of geocells[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(9): 1682–1690. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202109018.htm
[9]	SONG F, LIU H B, MA L Q, et al. Numerical analysis of geocell-reinforced retaining wall failure modes[J]. Geotextiles and Geomembranes, 2018, 46(3): 284–296. doi: 10.1016/j.geotexmem.2018.01.004
[10]	KHORSANDIARDEBILI N, GHAZAVI M. Static stability analysis of geocell-reinforced slopes[J]. Geotextiles and Geomembranes, 2021, 49(3): 852–863. doi: 10.1016/j.geotexmem.2020.12.012
[11]	赵明华, 陈大兴, 刘猛, 等. 考虑土拱效应影响的路堤荷载下土工格室加筋体变形分析[J]. 岩土工程学报, 2020, 42(4): 601–609. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202004003.htm ZHAO Ming-hua, CHEN Da-xing, LIU Meng, et al. Deformation analysis of geocell-reinforced body under embankment load considering soil arch effect[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(4): 601–609. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202004003.htm
[12]	BANERJEE L, CHAWLA S, KUMAR DASH S. Application of geocell reinforced coal mine overburden waste as subballast in railway tracks on weak subgrade[J]. Construction and Building Materials, 2020, 265: 120774. doi: 10.1016/j.conbuildmat.2020.120774
[13]	成浩, 王晅, 张家生, 等. 加筋粗粒土筋土界面剪切特性与统计损伤软化模型研究[J]. 铁道科学与工程学报, 2018, 15(11): 2780–2787. https://www.cnki.com.cn/Article/CJFDTOTAL-CSTD201811008.htm CHENG Hao, WANG Xuan, ZHANG Jia-sheng, et al. Shear behavior of geogrid-soil interface and its statistical damage softening model[J]. Journal of Railway Science and Engineering, 2018, 15(11): 2780–2787. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-CSTD201811008.htm
[14]	易富, 杜常博, 王政宇, 等. 网孔尺寸对格栅–尾矿界面特性的影响[J]. 煤炭学报, 2020, 45(5): 1795–1802. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202005025.htm YI Fu, DU Chang-bo, WANG Zheng-yu, et al. Effects of mesh size on interface characteristics between geogrid and tailings[J]. Journal of China Coal Society, 2020, 45(5): 1795–1802. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202005025.htm
[15]	LIU F Y, YING M J, YUAN G H, et al. Particle shape effects on the cyclic shear behaviour of the soil-geogrid interface[J]. Geotextiles and Geomembranes, 2021, 49(4): 991–1003. doi: 10.1016/j.geotexmem.2021.01.008
[16]	TAVAKOLI M G, MOTARJEMI F. Interfacial properties of geocell-reinforced granular soils[J]. Geotextiles and Geomembranes, 2018, 46(4): 384–395. doi: 10.1016/j.geotexmem.2018.03.002
[17]	李丽华, 文贝, 胡智, 等. 建筑垃圾填料与土工合成材料加筋剪切性能研究[J]. 武汉大学学报(工学版), 2019, 52(4): 311–316. https://www.cnki.com.cn/Article/CJFDTOTAL-WSDD201904005.htm LI Li-hua, WEN Bei, HU Zhi, et al. Study on reinforced shear behavior of construction waste filler and geosynthetics[J]. Engineering Journal of Wuhan University, 2019, 52(4): 311–316. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-WSDD201904005.htm
[18]	刘炜, 汪益敏, 陈页开, 等. 土工格室加筋土的大尺寸直剪试验研究[J]. 岩土力学, 2008, 29(11): 3133–3138, 3160. doi: 10.3969/j.issn.1000-7598.2008.11.044 LIU Wei, WANG Yi-min, CHEN Ye-kai, et al. Research on large size direct shear test for geocell reinforced soil[J]. Rock and Soil Mechanics, 2008, 29(11): 3133–3138, 3160. (in Chinese) doi: 10.3969/j.issn.1000-7598.2008.11.044
[19]	陈静, 高睿, 刘洋泽鹏, 等. 不同脏污质对格栅加筋道砟性能的影响[J]. 西南交通大学学报, 2021. CHEN Jing, GAO Rui, LIU Yang-ze-peng, et al. Influence of Various Fouling Materials on Geogrid-reinforced Ballast[J]. Journal of Southwest Jiaotong University, 2021, 57(1): 200–206. (in Chinese)
[20]	刘飞禹, 朱晨, 王军. 剪切速率和法向加载频率对筋土界面剪切特性的影响[J]. 岩土工程学报, 2021, 43(5): 832–840. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202105009.htm LIU Fei-yu, ZHU Chen, WANG Jun. Influences of shear rate and loading frequency on shear behavior of geogrid-soil interfaces[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(5): 832–840. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202105009.htm
[21]	HEGDE A, SITHARAM T G. Joint strength and wall deformation characteristics of a single-cell geocell subjected to uniaxial compression[J]. International Journal of Geomechanics, 2015, 15(5): 04014080. doi: 10.1061/(ASCE)GM.1943-5622.0000433

施引文献(6)

期刊类型引用(4)

1.	高玉峰，王玉杰，张飞，姬建，陈亮，倪钧钧，张卫杰，宋健，杨尚川. 边坡工程与堤坝工程研究进展. 土木工程学报. 2024(08): 97-118 . 百度学术
2.	李剑，张东方，刘国强，范志宏，李安. 狮子洋地区地下水中锚固锚杆腐蚀风险分析. 勘察科学技术. 2024(06): 41-44 . 百度学术
3.	李昊洋，姚纪华，刘亚玲，李义方. 多源信息融合诊断技术在无资料溢流坝结构安全复核计算中应用. 水利规划与设计. 2023(11): 146-150 . 百度学术
4.	姚纪华，伍佑伦，刘亚玲，梁经纬，杨媛丽. 综合地质法在大坝渗漏隐患探测中的应用. 工程勘察. 2023(12): 75-80 . 百度学术
