Enhancement of compaction grouting on a compaction-grouted soil nail in sand
-

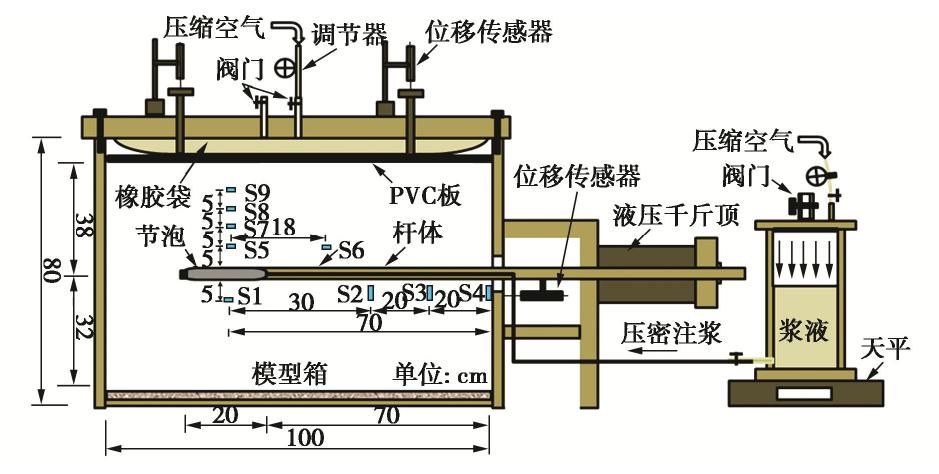

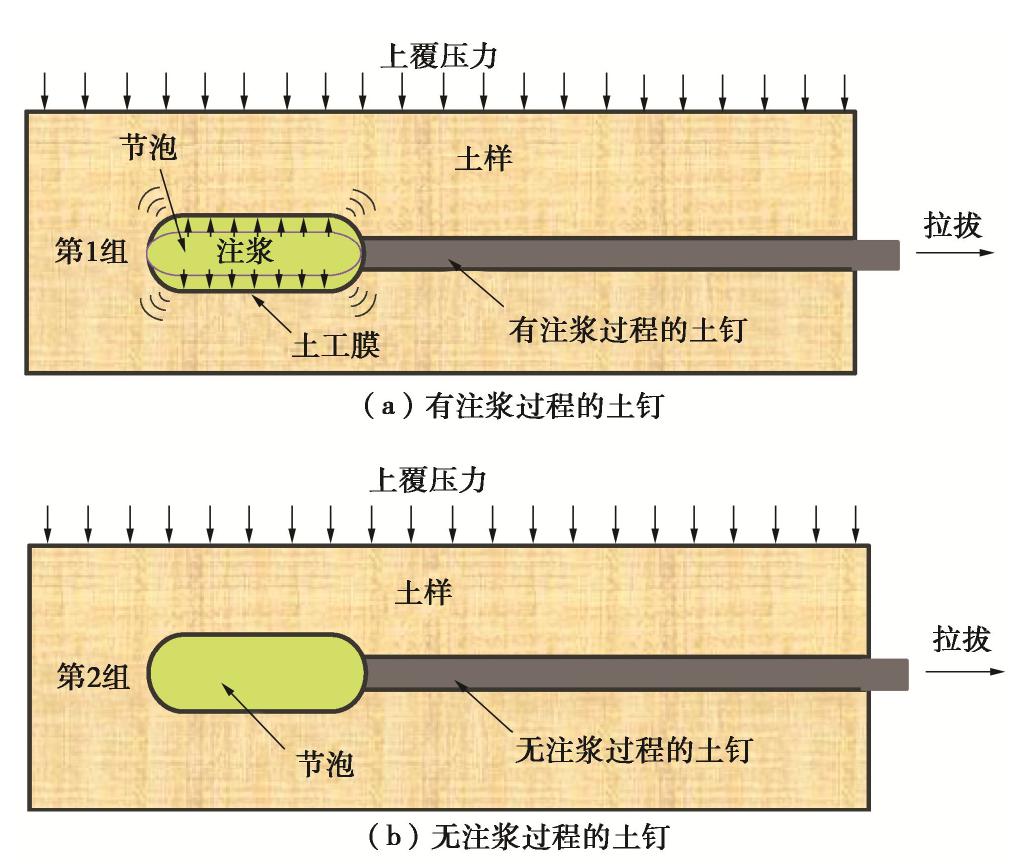

摘要: 注浆压密效应是影响新型压密注浆土钉抗拔性能的一个重要因素。基于大型模型箱,开展了有压密效应和无压密效应的两组对比拉拔试验,研究了注浆压密效应对新型土钉性能的影响。另外,针对抗拔力随拉拔位移的演化规律,提出了抗拔力计算的双曲模型。研究表明：注浆压密效应对拉拔前期的抗拔力影响较大,而对最终抗拔力影响甚微。当土体条件发生变化时,注浆压密效应对抗拔力的影响取决于注浆压力,而非节泡直径。注浆压密效应引起的土体响应差异,其中包括垂直剪胀效应以及垂直和水平的挤压效应,是引起两种试验条件下抗拔力增加速率差异的根源。引入压缩模量和极限拉拔应力两个参数,建立的抗拔力计算双曲模型,可对新型压密注浆土钉的抗拔力进行有效计算。Abstract: The compaction grouting is an important factor in enhancing the performance of the newly developed compaction-grouted soil nail. Based on the self-developed large-scale model system, two series of pull-out tests with and without compaction grouting are carried out, and their results are compared to study the influences of compaction grouting on the enhancement of the pull-out force of the new soil nail. In addition, a hyperbolic model that can well describe the evolution of pull-out force with displacement is proposed. The study shows that: (1) The compaction grouting has significant influence on the pullout force within small pullout displacement, while it has small influence on the final pullout force. Moreover, when the soil conditions change, the compaction grouting (leading to soil densification) on the performance of soil nails depends on the grouting pressure rather than the diameter of the grout bulb. (2) The differences in soil responses caused by the compaction grouting, including vertical dilatation, the vertical and horizontal squeezing effects, are the main causes that lead to the difference in the increase rate of the pullout force of soil nails. (3) By introducing two parameters, the compression modulus and the ultimate pullout stress, a hyperbolic pullout model is proposed. After verification, the pullout forces can be calculated for the given diameter of grout bulb and pullout displacement.
-
0. 引言
近年来，垃圾填埋开采（landfill mining）和分质利用已逐渐成为大量现存陈旧型简易垃圾填埋场污染物削减及垃圾土资源化利用的重要途径[1-4]。垃圾土经开挖筛选得到的主要成分包括可燃组分、建筑组分和细粒组分[2, 5]。其中，细粒组分也被称为腐殖土[1, 6]，主要是由简易垃圾填埋场的日常的土壤覆盖以及城市生活垃圾中生物可降解物质的降解而产生的混合颗粒物，其含量占开挖垃圾的40%以上[3-5]，直接影响垃圾填埋开采的可行性和资源化利用程度。
由于腐殖土具有特殊的形成环境和理化特性[1-2]，导致其再利用在岩土工程领域中的适用性和可行性的评价显得尤为重要。陈云敏等[2]以中国第一代卫生填埋场为例，分析了垃圾填埋开采的可行性及垃圾土分质利用和处置方法，并建议采用焚烧、固化或再填埋的方法处置腐殖土。郑康琪等[1]以浙江省某高龄期填埋场为例，评价了生活垃圾腐殖土的物化性质及资源化利用途径，结果指出对于重金属含量较高的腐殖土需要进行稳定化处理，而改良处理后的腐殖土可作原位或异位场地绿化用土。Datta等[3]从理化性质、污染物特征和基本力学特性等方面评估了再利用腐殖土作堤防、低洼地区、深坑的填土材料的可行性，结果也表明腐殖土需要改性处理后才能在异位再利用。而腐殖土中存在的重金属、有机污染物和可溶性盐类等污染物的含量也可能会限制其再利用的适用性[7]。因此，在满足相应环境安全标准和工程要求的前提下，改性处理后的腐殖土的环境可持续性和岩土工程适用性是再利用腐殖土和实现可持续发展目标的关键因素[8]。
工业固废协同水泥联合处理技术在岩土工程领域是推动环保和工业固废资源化利用的重要途径之一，不仅可以改善土体的工程性质和污染物的固稳效果，同时还可以解决因水泥过度消耗和工业固废大量堆存而带来的环境影响和经济效益问题[9-11]。李丽华等[12]研究了稻壳灰-水泥固化镉污染土性能及影响机制，结果表明，稻壳灰可以加速水泥水化过程，提高固化土无侧限抗压强度，低水泥掺量时加入5%~10%稻壳灰的改善效果较优。Li等[13]探讨了水泥、矿渣和磷石膏协同作用固化海洋软黏土的适用性，结果表明三元水泥-矿渣-磷石膏协同固化黏土具有相对更好的抗压性能和抗MgSO4侵蚀性能。因此，工业固废协同水泥联合处理技术在岩土工程领域中的快速发展，为腐殖土原位和异位再利用提供了重要的技术积累。
目前关于工业固废协同水泥固化腐殖土的力学性能、耐久性能和微观机理方面的研究鲜有报道。为此，以中国广东省某陈旧型简易垃圾填埋场开采的腐殖土为研究对象，并通过常规三轴试验探究工业固废-水泥固化腐殖土强度特性、变形特性和破坏形态变化规律；通过分析干湿循环和冻融循环作用对固化腐殖土试样的无侧限抗压强度和质量的影响规律来判断工业固废-水泥固化腐殖土的抗干湿侵蚀性和抗冻性；利用SEM，XRD，FTIR，MIP测试来揭示工业固废-水泥固化腐殖土的微观作用机制。
1. 试验材料与方法
1.1 原材料
试验所用的腐殖土样本取自中国广东省某陈旧型简易垃圾填埋场，采样深度约5 m。根据《土工试验方法标准：GB/T 50123—2019》测得腐殖土的液限和塑限分别为27.470%和15.510%，相对质量密度为2.594，最优含水率为16.750%，最大干密度为1.800 g/cm3。本文使用的生物质飞灰来自以秸秆和其他农林废弃生物质材料为主要燃料的中国辽宁省某生物质发电厂，电石渣和磷石膏分别取自中国河南省和湖北省的某化工厂。水泥采用满足《通用硅酸盐水泥：GB175—2007》规定的P.O 42.5普通硅酸盐水泥。水泥、生物质飞灰、电石渣、磷石膏的主要化学性质和物理指标如表 1所示。腐殖土、水泥、生物质飞灰、电石渣和磷石膏的颗粒级配曲线如图 1所示，其外观形貌如图 2所示。本文所有试验用水均为Milli-Q去离子水。
表 1 水泥、生物质飞灰、电石渣、磷石膏的化学组成Table 1 Chemical compositions of cement, biomass fly ash, carbide slag and phosphogypsum% 化学组成 Na2O MgO Al2O3 SiO2 P2O5 SO3 K2O CaO Fe2O3 其他成分 水泥 0.299 1.977 6.483 20.523 0.133 3.678 0.781 60.265 4.758 1.103 生物质飞灰 1.523 3.904 13.338 62.229 1.650 1.446 4.732 4.390 4.574 2.214 电石渣 0.949 0.253 1.283 3.649 0.021 2.626 — 90.740 0.294 0.185 磷石膏 0.167 0.104 0.828 8.263 0.875 50.101 0.530 37.247 0.629 1.256 ![]()
图 2 腐殖土、水泥、生物质飞灰、电石渣和磷石膏的外观形貌Figure 2. Morphologies of humus soil, cement, biomass fly ash, carbide slag and phosphogypsum1.2 试样制备
基于“以废治废”的理念，团队自主设计制备了一种以工业固体废弃物生物质飞灰、电石渣和磷石膏为原材料的低碳黏结剂（biomass fly ash-based binder，简称BB）[4]。本研究中使用BB以0%，25%，50%和100%的比例分别替代水泥，对比研究固化腐殖土低碳再利用的工程力学行为。各组分具体混合比例如表 2所示。本研究中试样的制备过程主要参考《土工试验方法标准：GB/T 50123—2019》和《土壤固化剂应用技术标准：CJJ/T286—2018》。首先，过2 mm筛的腐殖土使用之前预先60℃干燥12 h，以完全去除水分[4]。然后，击实试验采用哈佛微型击实仪（H- 4165）[14]，击实桶容积为60 cm3，分别确定各混合比例的最大干密度和最优含水率（表 2）。本文的固化剂掺量为16 %（占腐殖土的干质量比）[4]。之后，以素腐殖土的最佳含水率配置，置于密封袋中保存24 h。以固定比例的水泥、生物质飞灰、电石渣和磷石膏预先干混均匀，将其加入腐殖土后补充剩余水，再均匀搅拌5 min。最后，混合均匀的混合物按96%的最大干密度称量，采用静压法制备试样。脱模后将样品置于密封袋中养护（20±2）℃至测试龄期。
表 2 固化腐殖土试样的混合比例Table 2. Mixture proportions of solidified humus soil samples试样 水泥/% 生物质飞灰/% 电石渣/% 磷石膏/% 最大干密度/(g·cm-3) 最优含水率/% O100B0 16.0 0 0 0 1.797 16.668 O75B25 12.0 3.2 0.6 0.2 1.754 17.699 O50B50 8.0 6.4 1.2 0.4 1.708 19.603 O0B100 0 12.8 2.4 0.8 1.660 20.159 1.3 试验方法
（1）常规三轴试验
常规三轴压缩试验采用并联型软岩温度−渗流−应力（THM）耦合三轴流变仪进行[15]，量程0~50 kN，精度为0.04%，如图 3所示。轴向和径向变形通过LVDT变形传感器进行监测，测量范围是0~10 mm，传感器的测量精度为0.1%。标准试样的直径为38 mm，高度为76 mm。本文试样分别施加0，0.8，1.2，1.6 MPa的恒定围压，试验温度控制在20℃左右，试验中关闭水压加载系统。试验在0.1 mm/min的剪切速率下进行，当轴向应变达到10 %时停止试验。
（2）干湿和冻融循环试验
干湿循环和冻融循环试验主要参考《公路工程无机结合料稳定材料试验规程：JTG E51—2009》。干湿循环试验过程是将试样置于60℃烘箱干燥12 h，然后再浸泡于去离子水中12 h，至此完成一次循环。冻融循环试验过程是将试样放入-20℃冰箱冻结16 h，完成冻结后取出试样浸没于去离子水盒中，并放置于标准养护箱（20±2℃，95% RH）融化8 h，至此完成一次循环。本文分别测试干湿循环和冻融循环0，2，4，6，8，10次后试样的无侧限抗压强度和质量变化，并计算强度和质量损失率。其中，无侧限抗压强度试验采用WDW-100E微机数控电子万能试验机进行，轴向加载速率为1 mm/min。
（3）微观结构分析
试样在超低温冰箱中-60℃冷冻24 h，然后在冷冻干燥机中真空处理48 h，以终止水化反应。随后，将薄片状试样直接黏在导电黏合剂上，用Oxford Quorum SC7620溅射镀膜仪在10 mA条件下镀金180 s。使用TESCAN MIRA LMS扫描电镜进行微观形态拍摄，加速电压为3 kV。利用Rigaku SmartLab SE X射线衍射仪分析试样的物相组成，光源为Cu-Kα射线，管电压为40 kV，电流为40 mA。将试样研磨成颗粒小于75 μm的粉末，然后掺入20%的标样氧化锌（ZnO），然后以2 °/min的速度在5°~90°（2-theta）范围内扫描。本文采用基于Rietveld分析的内标法来定量分析物相组成[16-17]。采用Thermo Scientific Nicolet iS20傅立叶红外光谱仪分析官能团特征，分辨率为4 cm-1，扫描次数为32次，测试波数范围为400~4000 cm-1。此外，采用Micromeritics Autopore V 9605压汞仪表征试样的孔隙结构特征，选择体积在1cm3范围内的块状样品进行测试，孔径测试范围为0.005~800 μm。
2. 试验结果与分析
2.1 固化腐殖土的三轴力学特性
不同Po-b（工业固废替代水泥的比例，即0%，25%，50%，100%）时固化腐殖土试样在不同围压下的偏应力、轴向应变与径向应变的关系如图 4所示。
![]()
图 4 固化腐殖土试样的偏应力、径向应变和轴向应变的关系Figure 4. Relationships between deviatoric stress, radial strain and axial strain of solidified humus soil samples由图 4可见，相同围压时，随着Po-b的增加，峰值偏应力呈现减小的趋势。而在相同的Po-b下，随着围压的增加，峰值偏应力均呈现增大的趋势。由图 4（a），（b）可见，Po-b在0%~50%时，围压一定时，固化腐殖土试样的偏应力随着轴向应变的增大先逐渐增大至峰值，然后逐渐减小趋于残余强度，表现为应变软化特性。此外，随着Po-b的增加，峰值偏应力与轴向应变关系的软化现象逐渐减弱。其中，围压越大，残余强度越大。当围压一定，Po-b在50%~100%时，固化腐殖土试样的偏应力随着轴向应变的增大，逐渐增大或者增大趋于一个稳定值，没有出现明显的峰值偏应力，表现为应变硬化特性（图 4（c），（d））。此外，从图 4（b）还可看出，随着围压的增加，固化腐殖土试样偏应力与轴向应变的关系曲线由应变软化特性逐步向应变硬化特性过渡，围压越低，应变软化特性越明显，反之，围压越高，应变硬化特性越明显。
另一方面，从固化腐殖土试样轴向应变和径向应变的关系可以看出，固化腐殖土试样的剪胀性随Po-b的增加而显著增加。当Po-b在0%~50%时，随着围压的增大，固化腐殖土试样轴向应变和径向应变的关系逐渐由剪胀向剪缩逐渐过渡（见图 4（a）~（c））。Xu等[18]在三轴压缩试验中也报道了类似的结论。如图 4（d）所示，Po-b为100 %时，固化腐殖土试样的轴向应变和径向应变的关系表现为剪胀。
根据Mohr-Coulomb强度准则确定固化腐殖土试样的强度参数包括黏聚力和内摩擦角，如图 5所示。可见，随着Po-b的增加，固化腐殖土试样的内摩擦角逐渐降低，而黏聚力基本趋向于增加的趋势。在三轴试验中，腐殖土试样内部的颗粒需要克服摩擦力才能发生滑动和转动，颗粒间内摩擦角越大，颗粒克服的摩擦阻力越大，试样变形量越小[19]。与此同时，水化产物逐渐增多从而填充了腐殖土中的孔隙，对应减小了腐殖土中的孔隙水，从而降低了腐殖土颗粒之间的摩擦力，进而提高固化腐殖土的内摩擦角[18, 20]。此外，固化腐殖土试样初始孔隙率增加也会导致的内摩擦角下降[19]。因此，内摩擦角的减小在很大程度上削弱了固化腐殖土的力学强度。而黏聚力的增加在一定程度上促进了颗粒间的胶结作用。这主要归因于固化腐殖土的水化反应和火山灰反应生成的C―(A)―S―H凝胶在腐殖土颗粒之间起到了黏结作用，从而可以提高黏聚力[21]。结果表明，不同Po-b时的固化腐殖土试样的力学强度差异主要来自于摩擦强度的差异，而非内聚强度的差异。这一现象与Zhu等[19]的报道一致。
为了表征固化腐殖土试样的变形和稳定性特征，本文根据偏应力与轴向应变的关系分别计算了割线模量E1和E50。其中，E1是指固化腐殖土的轴向应变达到1 %时的割线模量。E50是指固化腐殖土偏应力达到峰值应力50 %时的割线模量，其实质可以代表固化腐殖土的变形模量和平均刚度[22]。固化腐殖土试样的割线模量E1，割线模量E50，最大径向应变与不同Po-b的关系如图 6所示。可见，E1和E50随围压的增大而逐渐增加，但其增长速率逐渐减小。从偏应力与轴向应变关系也可以看出，Po-b在0%~50%的固化腐殖土试样当围压为1.2，1.6 MPa时其小应变范围内曲线几乎重合在一起（图 4（a）~（c）），说明初期变形与围压变化呈非线性增长关系。类似的结论也被刘忠等[23]所报道。如图 6（a）所示，E1随着Po-b的增大而明显减小，这说明Po-b对固化腐殖土试样初期变形的影响较大。此外，E50随Po-b的增加基本呈现逐渐降低的趋势，但降低速率相对较低，这说明适当掺入BB并不会大幅降低固化腐殖土试样的平均刚度。值得注意的是，围压为1.2 MPa时固化腐殖土试样E50随Po-b的增加呈现先增加后降低的趋势，适当掺入BB可以提高试样的平均刚度。如图 6（c）所示，随着Po-b的增加，固化腐殖土试样的破坏后径向应变基本呈现逐渐减小的趋势。这主要是由于BB促进了腐殖土颗粒间水化反应和火山灰反应中C―(A)―S―H凝胶的生成，其黏结作用可以抑制径向应变的发展[24]。因此，适当掺入BB会影响固化腐殖土试样的极限偏应力，但却可以改善试样承受荷载时抵抗变形的能力。
![]()
图 6 固化腐殖土试样的E1，E50，最大径向应变与Po-b的关系Figure 6. Relationships between E1, E50, maximum radial strain and Po-b of solidified humus soil samples试验后固化腐殖土试样的破坏形态如图 7所示。可以看见，在围压为0 MPa时，试验后Po-b在0%~50%的固化腐殖土试样（即O100B0和O75B25）表面出现明显的纵向劈裂裂缝，以劈裂破坏为主。随着围压的增大，破坏模式由劈裂破坏转变为剪切破坏，试件表面纵向裂纹数量明显减少，而斜向裂纹与水平方向大致在45°~60°（图 7（a），（b））。这是因为围压相当于对试件施加径向预紧力。当轴向应力逐渐增大时，围压有效地补偿了试件中部分横向拉应力，限制了拉应力引起的纵向裂纹的产生和发展，提高了试件的承载能力和变形能力。最后，在主压应力作用下弱斜面发生剪切破坏。固化腐殖土试样的强度相对较高，脆性相对较大，偏应力与轴向应变关系表现为应变软化型。由图 7（c），（d）可见，Po-b在50%~100%的固化腐殖土试样（即O50B50和O0B100）围压为0 MPa时表面具有明显的斜向剪切裂缝，以剪切破坏为主。随着围压的增加，破坏模式由剪切破坏转变为鼓胀破坏，试验后固化腐殖土试样表面没有明显的裂纹，试样中部对称鼓起。固化腐殖土试样的强度相对较低，具有较大的塑性，偏应力与轴向应变关系表现为应变硬化型。
2.2 干湿和冻融循环作用对固化腐殖土的物理力学特性的影响
图 8（a），（c）为干湿循环作用对固化腐殖土无侧限抗压强度和质量变化的影响。由图 8（a）可见，随着干湿循环次数的增加，固化腐殖土试样的无侧限抗压强度总体上呈现逐渐减小的趋势。经过10次干湿循环作用后，O100B0试样、O75B25试样、O50B50试样和O0B100试样的无侧限抗压强度损失率分别为24.316%，15.279%，10.047%，54.795%。结果表明，随着Po-b在0%~50%内增加，固化腐殖土试样的无侧限抗压强度逐渐降低，但干湿循环作用对固化腐殖土试样的劣化速率也逐渐降低。当Po-b为100%时，试样的无侧限抗压强度损失率达到最大值。由图 8（c）可见，随着干湿循环次数的增加，固化腐殖土试样的质量损失率基本呈现先快速增加后逐渐增加的趋势。经过10次干湿循环作用后，O100B0试样、O75B25试样、O50B50试样和O0B100试样的质量损失率分别为0.870%，0.533%，0.351%，2.483%。结果表明，随着Po-b在0%~50%内增加，固化腐殖土试样的质量损失率逐渐降低，Po-b为100 %的试样质量损失率达到最大值，这进一步验证了固化腐殖土试样的无侧限抗压强度的变化规律。
![]()
图 8 干湿和冻融循环作用对固化腐殖土无侧限抗压强度和质量损失率的影响Figure 8. Effects of wet-dry and freeze-thaw cycles on unconfined compressive strength and loss rate of mass for solidified humus soil图 8（b），（d）为冻融循环作用对固化腐殖土无侧限抗压强度和质量变化的影响。由图 8（b）可见，随着冻融循环次数的增加，固化腐殖土的无侧限抗压强度总体上也呈现逐渐减小的趋势。经过10次冻融循环作用后，O100B0试样、O75B25试样、O50B50试样和O0B100试样的无侧限抗压强度损失率分别为8.254%，15.867%，31.554%，84.685%。结果表明，随着Po-b逐渐增加，固化腐殖土试样的无侧限抗压强度逐渐降低，而冻融循环作用对固化腐殖土试样的劣化速率也呈现出逐渐降低的趋势。由图 8（d）可见，经过10次冻融循环作用后，O100B0试样、O75B25试样、O50B50试样和O0B100试样的质量损失率分别为-0.858%，-0.952%，-0.574%，3.890%。结果表明，随着Po-b在0%~50%内增加，固化腐殖土试样的质量逐渐增大。这主要是因为冻融循环试验中试样完成冻结后被浸没于去离子水中融化，而固化腐殖土试样逐渐吸水导致质量在一定范围内出现增加的现象。特别是，O0B100试样随着冻融循环次数的增加，试样质量的变化规律呈现两段先缓慢增加后突然降低的趋势。这主要归因于与O100B0试样、O75B25试样和O50B50试样相比，O0B100试样强度相对偏低，经过若干次的冻融循环作用后试样出现了明显的结构损伤，导致无侧限抗压强度呈现显著降低的趋势。
因此，对比干湿循环和冻融循环作用对固化腐殖土无侧限抗压强度和质量变化的影响规律可以发现，随着Po-b在一定范围内的增加，干湿循环作用对固化腐殖土试样的强度和结构劣化速率逐渐降低，但同时固化腐殖土试样的抗冻性也呈现逐渐降低的趋势。另一方面，Po-b在0%~50%内，固化腐殖土试样质量变化率相对较小（< 1.0%），其主要表现为胶结物破坏影响了腐殖土颗粒间的黏结力，进而导致试样的宏观强度劣化。此外，Po-b为100%的固化腐殖土试样产生了不可逆的微观结构损伤，主要以孔隙率增大为主，同时伴有新裂隙的出现和结构的损伤，降低了试样的结构稳定性。
2.3 微观结构分析
（1）微观形貌特征
图 9对比了不同Po-b固化腐殖土试样在28 d微观结构。由图 9（a）~（d）可见，固化腐殖土水化产物主要包括絮状C―(A)―S―H凝胶、针状或短柱状的钙矾石晶体，以及六方鳞片状的氢氧化钙（CH）晶体等[4]，这些水化产物覆盖于腐殖土颗粒表面或填充在颗粒间的孔隙中，形成了更加致密的结构。图 9（e）为工业固废-水泥固化腐殖土试样中赋存未燃烧尽炭的微观形貌。由图可见，多孔结构的未燃尽炭为水化反应提供了额外的成核位点，相似的结论也被Zhang等[25]所证实。同时，也可以通过调节水分实现内养护作用[12]，有利于改善固化腐殖土试样的力学性能。
![]()
图 9 固化腐殖土试样28 d的微观结构对比Figure 9. Microstructural comparisons of solidified humus soil samples at 28 d（2）物相组成
为进一步表征工业固废-水泥固化腐殖土的水化产物组成，利用XRD和FTIR分析了试样的物相组成，结果如图 10所示。由图 10（a）可见，除了内标物氧化锌，固化腐殖土衍射峰主要是石英和高岭石，其次是羟钙石、水化硅酸钙或水化硅铝酸钙、钙矾石、方解石和石膏等。这进一步证明了主要是由于火山灰反应和水化反应生成大量的晶体和胶凝水合物，增强了腐殖土颗粒之间的黏结的同时填充了微观孔隙，从而改善了试样的力学性能[4]。此外，XRD/ Rietveld定量分析得到的固相含量如图 10（b）所示。结果表明，随着Po-b的增加，C―(A)―S―H凝胶的相对含量呈现先增加后降低的趋势，而钙矾石和CH晶体的相对含量呈现先降低后增加的趋势。究其原因，生物质飞灰的主要成分无定形SiO2水解与水化反应析出的OH-进一步发生火山灰反应并逐渐形成大量的C―(A)―S―H凝胶[12]。
![]()
图 10 固化腐殖土试样28 d的XRD分析(a)，(b)和FTIR光谱(c)Figure 10. XRD analysis (a), (b) and FTIR spectra (c) of solidified humus soil samples at 28 dFTIR光谱能够在分子水平上表征材料中的振动跃迁、刚性和化学键的变化[26-28]。图 10（c）为固化腐殖土试样28 d的FTIR光谱。由图可见，754，913，1033 cm-1附近的吸收峰是由Si―O―Si和Si―O―Al的伸缩振动，这个波段（720~1250 cm-1）主要形成了强度结合相，如C―S―H和C―A―S―H凝胶[26]。随着Po-b的增加，观察到该波段强度呈现逐渐增加的趋势，这主要归因于CH水解提供的OH-破坏了Si―O聚合链，同时Ca―O和Al―O键断裂，游离Ca2+促进硅、铝反应并逐渐形成C―(A)―S―H凝胶[12]，这进一步验证了XRD的分析结果。1403 cm-1附近的吸收峰对应于O―C―O键的伸缩振动[27]，进一步验证了XRD分析中碳酸盐的存在。1643~1645，3620，3696 cm-1附近的吸收峰归因于CH的―OH基团和H―O―H键的拉伸或弯曲振动，这也表明CH和强氢键层间水的存在[26-28]。
（3）孔隙结构特征
固化腐殖土试样的孔隙结构特征如图 11所示。由图 11（a）可见，固化腐殖土试样的孔隙分布密度均为单峰分布。随着Po-b的增加，主峰呈现上升且右移的趋势，可见水泥被三元工业固废材料逐渐替代后，腐殖土体内部孔隙含量及尺寸均不同程度的有所增加。根据已有土体的孔隙结构研究方法及经验[29-30]，将固化腐殖土试样的孔隙按其尺寸进行划分为微孔（r≤0.1 μm）、小孔（0.1＜r＜1 μm）和大孔（r≥1 μm）。因此，本文粒径小于0.01 μm的微孔属于凝胶孔隙，粒径在0.01~0.1 μm的微孔主要是由于反应产物之间的间隙造成[29]。对于粒径大于0.1 μm的小孔和大孔主要可以归为腐殖土骨架颗粒间孔隙[29]。由图 11（b）可见，随着Po-b的增加，固化腐殖土试样的总孔隙率呈现逐渐增加的趋势，其中，小孔和大孔的占比逐渐增加，微孔的占比逐渐降低。小孔和大孔含量的增加是影响固化腐殖土试样极限偏应力发展的主要因素之一，而微孔含量的降低进一步也说明随着三元工业固废材料替代水泥的比例增加，固化腐殖土试样中生成的产物数量逐渐减少。另一方面，多孔结构未燃尽炭在提供成核位点和实现内养护作用的同时也引入了部分孔隙（图 9（e））。值得注意的是，O50B50试样的大孔含量低于O100B0试样，这主要归因于火山灰反应生成的C―S―H胶凝填充了部分的腐殖土骨架颗粒间孔隙，进一步验证了图 10（b）中定量分析的固相含量。
![]()
图 11 固化腐殖土试样28 d的孔隙结构Figure 11. Pore structure of solidified humus soil samples at 28 d3. 结论
研究了生物质飞灰、电石渣和磷石膏协同水泥固化腐殖土的力学响应规律和微观机制，得到3点结论。
（1）随着Po-b的增加，试样的偏应力与轴向应变关系逐渐由应变软化向应变硬化过渡，固化腐殖土试样的内摩擦角逐渐降低，而黏聚力基本趋向于增加的趋势。而随着围压的增大，试样轴向应变和径向应变的关系逐渐由剪胀向剪缩过渡，破坏模式由剪切破坏转变为鼓胀破坏，破坏后试样表面没有明显的裂纹。
（2）随着Po-b在一定范围内的增加，干湿循环作用对固化腐殖土试样的强度和结构劣化速率逐渐降低，但同时固化腐殖土试样的抗冻性呈现逐渐降低的趋势。Po-b为0%~50%，固化腐殖土试样主要表现为胶结物破坏影响了腐殖土颗粒间的黏结力，进而导致试样的宏观强度劣化。此外，Po-b为100 %时，固化腐殖土试样产生了不可逆的微观结构损伤，主要以孔隙率增大为主，同时伴有新裂隙的出现和结构的损伤，降低了试样的结构稳定性。
（3）工业固废-水泥固化腐殖土中反应产物主要是火山灰反应和水化反应生成的钙矾石晶体和C―(A)―S―H凝胶，增强了腐殖土颗粒之间的黏结的同时填充了微观孔隙，从而改善了固化腐殖土试样的力学性能。此外，生物质飞灰中多孔结构的未燃烧尽炭，通过调节水分实现内养护作用改善颗粒间的黏结，也为水泥水化反应提供额外的成核位点。
-
![]()

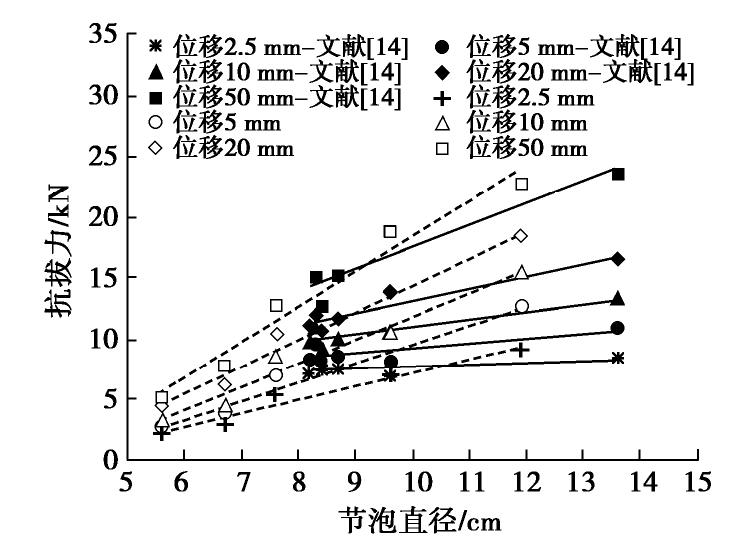

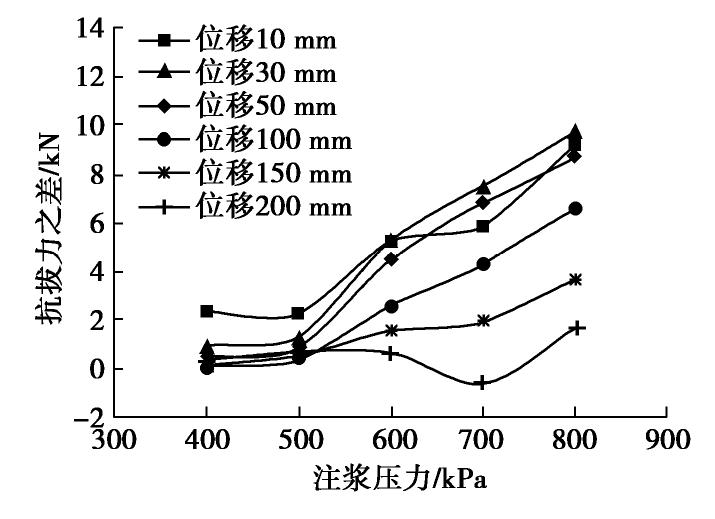

图 5 不同拉拔位移下的抗拔力之差
Figure 5. Difference in pullout forces at different pullout displacements
![]()

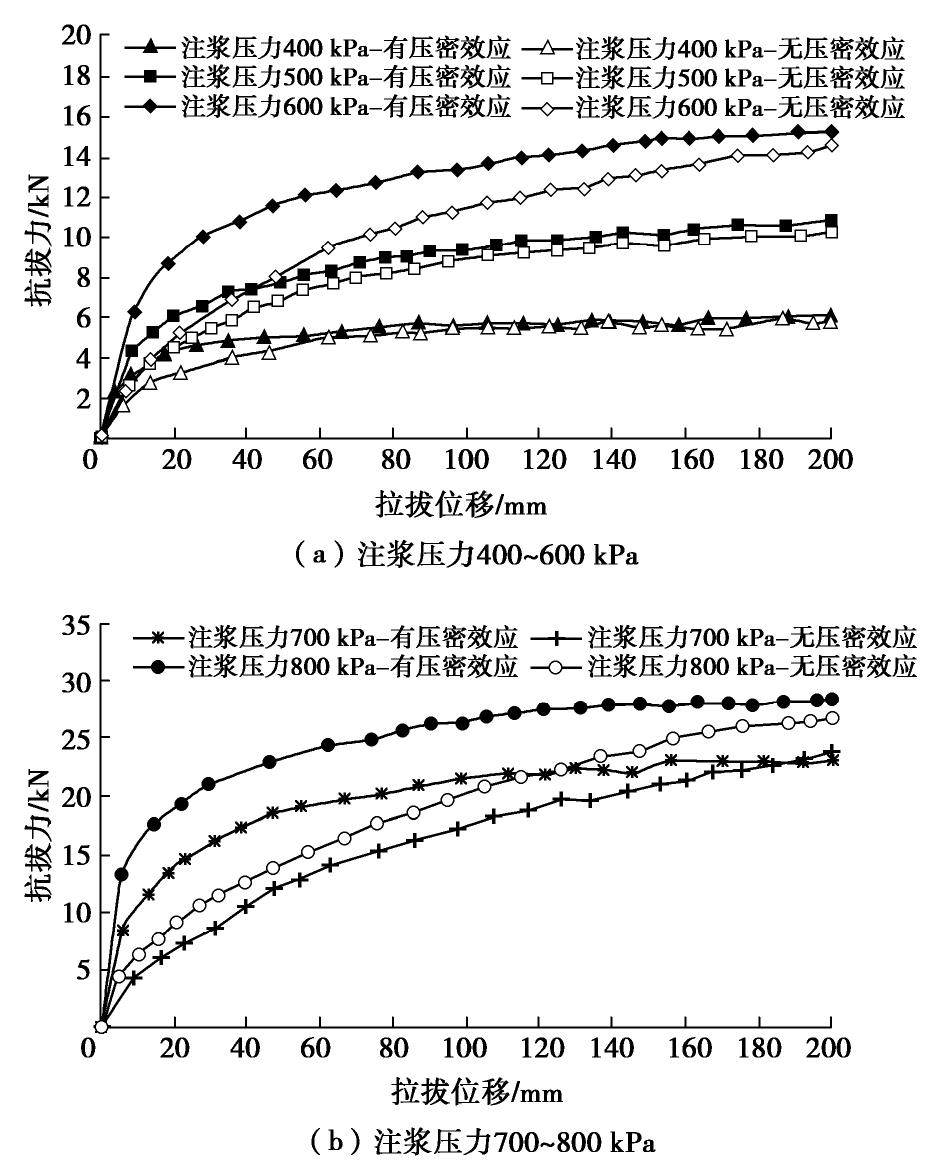

图 6 不同注浆压力和饱和度时不同拉拔位移的抗拔力
Figure 6. Pullout forces at different pullout displacements under different grouting pressures and degrees of saturation
![]()

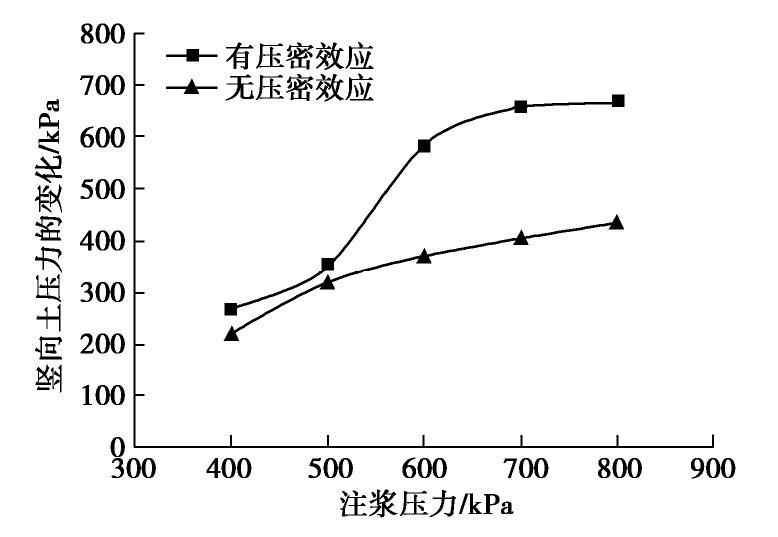

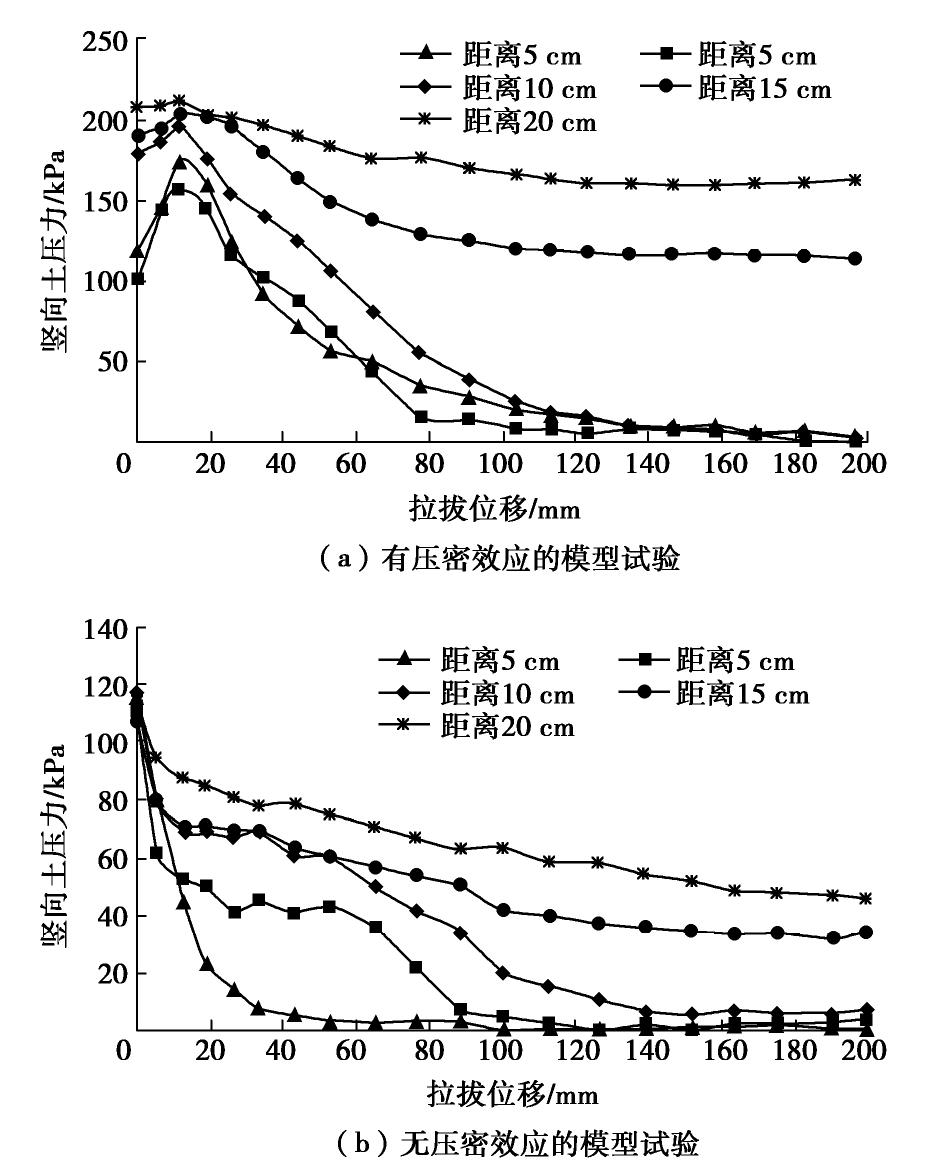

图 7 注浆压力为800 kPa时竖向土压力变化
Figure 7. Variation of vertical soil pressure under grouting pressure of 800 kPa
![]()

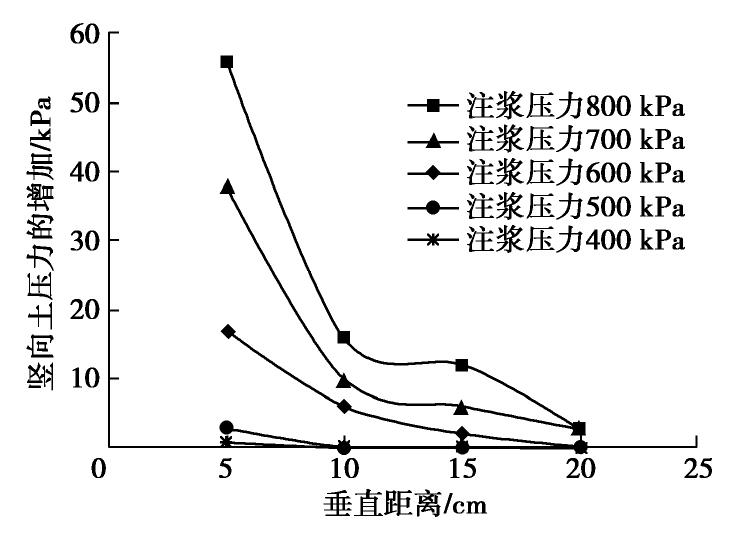

图 8 不同注浆压力下竖向土压力的增加
Figure 8. Increases of vertical soil pressure under different grouting pressures
![]()

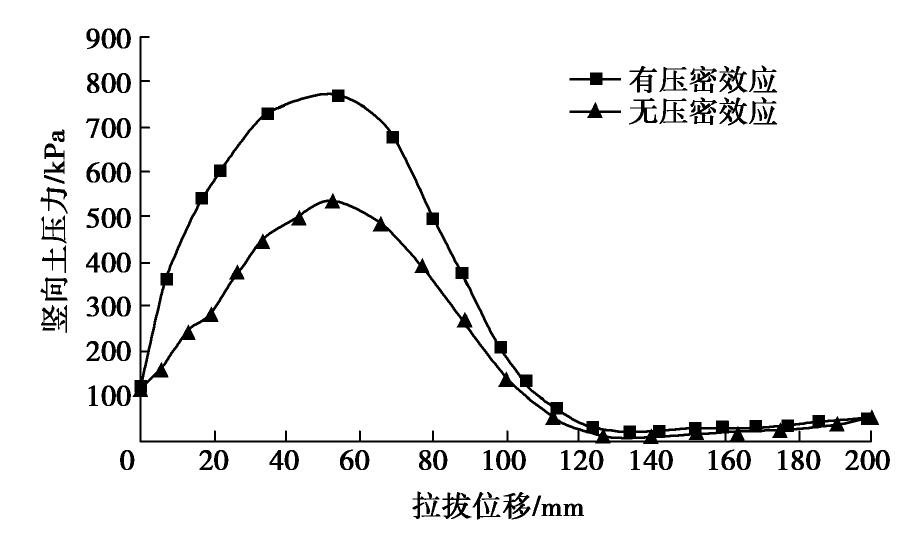

图 9 注浆压力为800 kPa时S6处的竖向土压力
Figure 9. Vertical soil pressure at S6 under grouting pressure of 800 kPa
![]()
图 10 不同注浆压力下S6处竖向土压力的变化
Figure 10. Increase of vertical soil pressure at S6 under different grouting pressures
![]()
图 11 注浆压力为800 kPa时S2-4处的水平土压力
Figure 11. Horizontal soil pressure at S2-4 under grouting pressure of 800 kPa
![]()

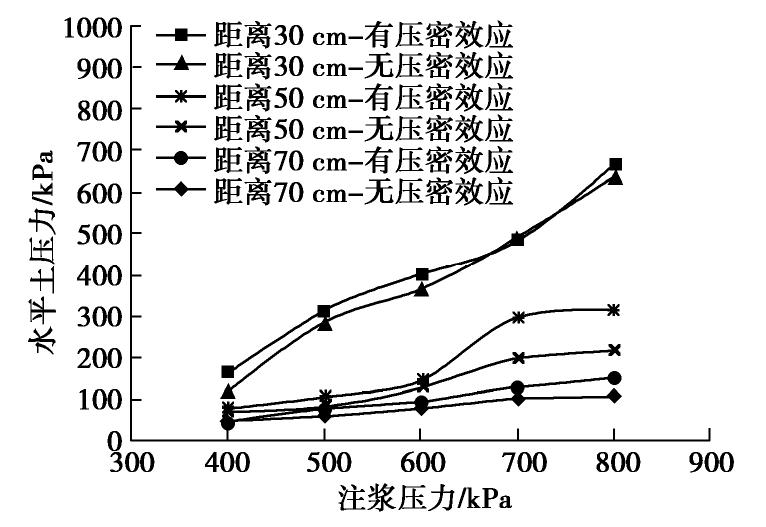

图 12 不同注浆压力下S2和S4处水平土压力的变化
Figure 12. Increase of horizontal soil pressure at S2-4 under different grouting pressures
![]()

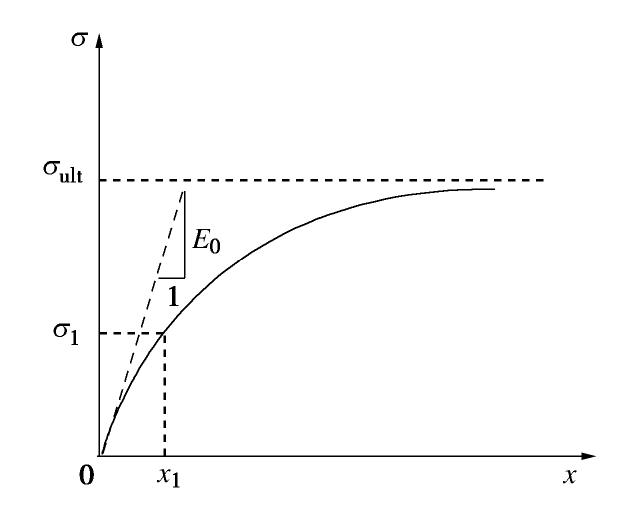

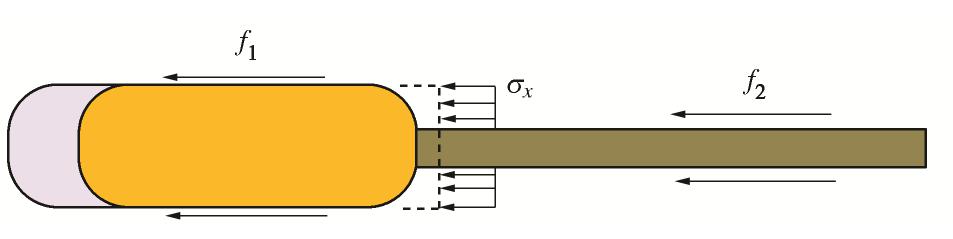

图 14 拉拔应力与拔出位移的双曲线关系
Figure 14. Hyperbolic relationship of pullout stress and displacement
![]()
图 15 无压密效应试验的抗拔力计算与试验结果
Figure 15. Comparison of calculated and experimental pullout forces without grouting
![]()

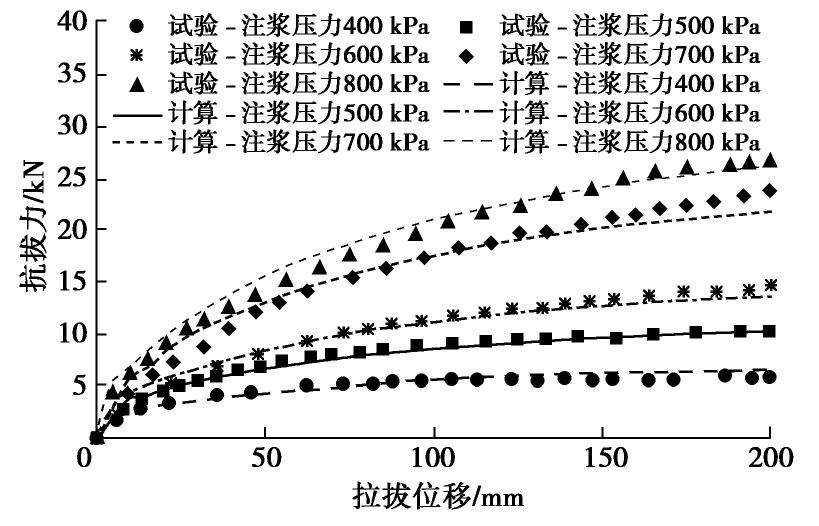

图 16 有压密效应试验的抗拔力计算和试验结果
Figure 16. Comparison of calculated and experimental pullout forces with grouting
表 1 砂的矿物成分
Table 1 Mineral compositions of sand
矿物成分 石英 岩石碎片 锆石 钛铁矿 金红石 百分比 98.82% 0.8% 0.21% 0.11% 0.06%
下载: 导出CSV
-
