    • 摘要: 含气砂中气相的特殊存在形式,使其基本性质不同于一般的非饱和土。为分析含气松砂的不排水力学特性及静态液化失稳特性,对配备双压力室体变量测的三轴试验系统进行扩展,实现了高饱和度含气砂的制备和试验。基于改造后的含气土三轴试验系统,开展了一系列饱和砂与含气砂三轴试验,并提出了判别含气砂静态液化的二阶功准则和行列式准则。研究结果表明:少量游离气体可以显著提高触发静态液化时的土体抗剪强度,增加触发静态液化所需要的轴向变形,从而提升其抵抗静态液化的能力。二阶功准则隐含了当前的应变路径,可以准确判定含气砂的静态液化失稳点,而行列式准则是二阶功准则的必要条件,判定了当前状态下是否存在一条使土体丧失稳定性的应变路径,即失稳的下限。
      Abstract: The special existence of gas in gassy sand makes its basic properties different from those of general unsaturated soils. To analyze the undrained mechanical properties and static liquefaction instability of gassy sand, this work extends the triaxial test system equipped with dual pressure chamber to achieve the preparation and triaxial tests on the gassy sand with high degree of saturation. Based on the modified triaxial test system, a series of triaxal tests on the saturated sand and gassy sand are conducted, and the second-order work criterion and determinant criterion for identifying static liquefaction of the gassy sand are proposed. The results show that a small amount of entrapped gas can significantly increase the shear strength and axial deformation requested for triggering static liquefaction, and thus improve its resistance to static liquefaction. The second-order work criterion implicitly includes the current strain path, which can accurately determine the triggering of static liquefaction of the gassy sand, while the determinant criterion is a necessary condition for the second-order work criterion, determining whether there is a strain path that makes the soils unstable under the current state, which is the lower limit of static liquefaction instability.
    • Terzaghi单向固结理论[1]可便捷地描述土体在外荷载作用下的固结过程,在理论研究及工程实践中得到广泛的应用。该理论假设被研究的土体是单层、均质的,土中的孔隙完全被水充满,因此主要适用于分析单层饱和土固结问题。地球表面的天然土体大多是不完全饱和且成层的,这类土体固结问题的分析需要采用非饱和土固结理论[2],且需要考虑土体的成层性。双层地基是最简单的成层地基,其固结研究可作为成层地基固结研究的基础[3]。因此,双层非饱和土地基固结的研究具有重要的理论和现实意义。

      自Biot提出含封闭气泡的土体固结理论[4]后,国内外学者为研究非饱和土固结提出了各自的固结模型[2, 5-10]。研究非饱和土的固结时需根据土中流体的连续性采用不同的固结理论[5],殷宗泽等[9]的模型适用于气封闭的土,Fredlund等[2]、杨代泉等[6]和陈正汉等[7-8]的模型适用于水、气各自连通的土,大多数非饱和土固结的研究均是针对水、气各自连通的双开敞系统[10]。为进一步贴合特定工程实际情况,陈正汉等还研究了非线性[11]和弹塑性损伤[11-12]的非饱和土固结。目前,基于水、气连通的非饱和土一维固结的双参数理论框架[2],许多学者对非饱和土一维固结问题进行了一系列解析解的求解。Qin等[13-14]给出了瞬时或指数荷载作用的非饱和土一维固结问题的解析解;在此基础上,秦爱芳等[15]考虑土体的流变特性及固结过程中渗透系数的变化,得到黏弹性非饱和土一维固结的解答。Shan等[16]引入压力函数并运用分离变量法直接在时间域内得到考虑不同边界和不同外荷载的非饱和土一维固结方程的齐次解及非齐次解。Zhou等[17]引入新的变量将超孔隙水压和超孔隙气压耦合的方程组解耦,解耦后方程组可用简单明了的数学方法推导出解析解。Ho等[18]给出了非等温条件的非饱和土一维固结的解答。Wang等[19]引入第三类边界条件描述半渗透边界,得到半渗透边界下非饱和土一维固结的半解析解。尽管上述研究有助于理解非饱和土的一维固结特性,但仅适用于分析单层非饱和土的固结问题。

      鉴于土体本身的成层性[20-21],很多学者尝试对成层非饱和土固结问题进行研究。Shan等[22]给出了单面渗透条件下多层非饱和土固结的解析解,但该解答假定不同土层的体积变化系数是相同的。Zhou等[23]给出双层非饱和土固结的数值解,尽管方程对不同土层采用不同的体积变化系数,但在其参数分析中,两层土的体积变化系数仍然被取为同一值。Moradi等[24]利用数值方法分析了4层非饱和土在部分渗透边界下的一维固结。以上研究中,Shan等[22]给出的解析解未在不同土层中考虑不同体积变化系数;已有的数值解没有明确的解析表达式,不便其被应用于实际固结问题分析中。由于成层非饱和土固结问题的复杂性,该问题的研究仍处在探索阶段。

      本文基于Fredlund等[2]提出的非饱和土一维固结方程,利用Laplace变换等方法推导得到考虑不同体积变化系数的双层非饱和土地基,在单面渗透和双面渗透边界下一维固结的解析表达式,并借助参数分析研究双层非饱和土地基一维固结特性。在求解偏微分方程时,采用Laplace变换的方法可更加快捷且准确地推导出具有直观数学表达式的解析解及半解析解,且(半)解析解便于实际问题的特性分析[18-19, 25-28]。值得指出的是,在利用Laplace积分变换得到通解后,本文借助连续条件建立了一个可简化求解两层非饱和地基固结问题解答的矩阵关系式,此方法可在成层非饱和土固结问题中进一步拓展。

      厚度H的双层非饱和土地基在大面积均布荷载q0作用下的一维固结模型如图 1hi(i = 1,2) 表示第i层土底面的深度。地基表面为完全渗透边界,底面根据不同的排水情况分别考虑为完全渗透或完全不渗透边界。在双层非饱和土一维固结的分析中,采用Fredlund等[2, 29]的假设并作如下补充:①非饱和土地基由两层土组成;②在两层非饱和土固结过程中孔隙水和孔隙气的渗流满足连续条件;③初始时刻产生的超孔隙压力沿竖向均布且连续。

      图  1  双层非饱和土一维固结模型
      Figure  1.  1D consolidation model for double-layered unsaturated soils

      图 1模型的一维固结控制方程可表示为[2, 13, 29]

      u(i)w(z,t)t=C(i)wu(i)a(z,t)tCw(i)v2u(i)w(z,t)z2 (1a)
      u(i)a(z,t)t=C(i)au(i)w(z,t)tCa(i)v2u(i)a(z,t)z2 (1b)

      式中,u(i)wu(i)a为第i层的超孔隙水压力和超孔隙气压力,z为深度,t为时间。式(1)中的C(i)wCw(i)v分别为孔隙水的相互作用常数和固结系数,C(i)aCa(i)v分别为孔隙气的相互作用常数和固结系数,可表示如下[13]

      C(i)w=(mw(i)1kmw(i)2)/mw(i)2 (2a)
      Cw(i)v=k(i)w/(γwmw(i)2) (2b)
      C(i)a=ma(i)2[ma(i)1kma(i)2uatmn(i)0(1S(i)r0)(ˉu0a)2]1 (2c)
      Ca(i)v=k(i)aRT(gˉu0aM)1ma(i)1kma(i)2uatmn(i)0(1S(i)r0)(ˉu0a)2 (2d)

      式中ma(i)1kmw(i)1kK0条件下第i层土中相应于法向应力变化的气体和水体积的变化系数;ma(i)2mw(i)2K0条件下第i层土中相应于基质吸力变化的气体和水体积的变化系数;k(i)ak(i)w为第i层土中孔隙气和孔隙水的渗透系数;γw为孔隙水的重度;n(i)0S(i)r0为第i层初始时刻的孔隙比和饱和度;uatmˉu0a=u0a+uatm分别为大气压和绝对孔隙气压,u0a为初始的超孔隙气压力;R为通用气体常数;T为绝对温度。

      在瞬时荷载作用下,非饱和土层将产生超孔隙水压力。根据假设条件③,初始条件为

      u(i)w(z,0)=u0wu(i)a(z,0)=u0a (3)

      式中,u0w为初始的超孔隙水压。式(3)中的初始值可利用经验公式计算[29]

      土层接触面上满足连续条件:

      u(1)w(h1,t)=u(2)w(h1+,t)u(1)a(h1,t)=u(2)a(h1+,t) (4)
      k(1)wu(1)w(h1,t)z=k(2)wu(2)w(h1+,t)z (5a)
      k(1)au(1)a(h1,t)z=k(2)au(2)a(h1+,t)z (5b)

      图 1中的边界情况为单面渗透或双面渗透边界:

      ① 单面渗透的边界条件表示为

      u(1)a(0,t)=u(1)w(0,t)=u(2)a(h2,t)z=u(2)w(h2,t)z=0 (6)

      ② 双面渗透的边界条件表示为

      u(1)a(0,t)=u(1)w(0,t)=u(2)a(h2,t)=u(2)w(h2,t)=0 (7)

      式(1a)和(1b)可采用Laplace变换转化为常微分方程,函数f(z,t)的Laplace变换及其逆变换定义为

      ˜f(z,s)=0f(z,t)estdt (8a)
      f(z,t)=(2π j)1β+jβj˜f(z,s)estds (8b)

      式中˜f(z,s)f(z,t)在Laplace变换域内的表达式;s为时间t的Laplace变换参数。

      利用式(8a)并结合初始条件式(3)可以得到控制方程式(1a)和(1b)在Laplace域内的常微分方程组:

      s˜u(i)wu0w=C(i)w(s˜u(i)au0a)Cw(i)vd2˜u(i)wdz2 (9a)
      s˜u(i)au0a=C(i)a(s˜u(i)wu0w)Ca(i)vd2˜u(i)adz2 (9b)

      相应地,Laplace域内的连续条件和边界条件为

      ˜u(1)w(h1,s)=˜u(2)w(h1+,s)˜u(1)a(h1,s)=˜u(2)a(h1+,s) (10)
      k(1)wd˜u(1)w(h1,s)dz=k(2)wd˜u(2)w(h1+,s)dz (11a)
      k(1)ad˜u(1)a(h1,s)dz=k(2)ad˜u(2)a(h1+,s)dz (11b)
      ˜u(1)a(0,s)=˜u(1)w(0,s)=d˜u(2)a(h2,s)dz=d˜u(2)w(h2,s)dz=0 (12)
      ˜u(1)a(0,s)=˜u(1)w(0,s)=˜u(2)a(h2,s)=˜u(2)w(h2,s)=0  (13)

      求解式(9a),(9b)可得到每一层的通解:

      ˜u(i)w(z,s)=C(i)1eξ(i)z+C(i)2eξ(i)z+C(i)3eη(i)z+C(i)4eη(i)z+u0ws (14a)
      ˜u(i)a(z,s)=C(i)1a(i)5eξ(i)zC(i)2a(i)5eξ(i)zC(i)3a(i)6eη(i)zC(i)4a(i)6eη(i)z+u0as (14b)

      式中a(i)1=Ca(i)vCw(i)v(sC(i)w) - 1a(i)2=(Ca(i)v+Cw(i)v) (C(i)w)1a(i)3=s(1C(i)aC(i)w)(C(i)w)1a(i)5=[(ξ(i))2Cw(i)v+ s](sC(i)w)1a(i)6=[(η(i))2Cw(i)v+s](sC(i)w)1ξ(i)={[a(i)2(a(i)224a(i)1a(i)3)1/2]/(2a(i)1)}1/2η(i)={[a(i)2+(a(i)224a(i)1a(i)3)1/2]/(2a(i)1)}1/2C(i)1~C(i)4为8个待定系数,需借助边界与连续条件确定。

      将通解(14a)和(14b)代入式(10)~(11b)后,以矩阵形式表示出层间待定系数的关系式:

      [C(2)]=[m11m12m13m14m21m22m23m24m31m32m33m34m41m42m43m44][C(1)] (15a)
      [C(i)]=[C(i)1C(i)2C(i)3C(i)4]T (15b)

      式中,m11~m44见附录A。

      为求解单面渗透边界条件的解答,将通解(14a)和(14b)分别代入式(12)并用矩阵形式表示为

      [1111][C(1)]=u0w/s (16a)
      [a(1)5a(1)5a(1)6a(1)6][C(1)]=u0a/s (16b)
      [ξ(2)eξ(2)h2ξ(2)eξ(2)h2η(2)eη(2)h2η(2)eη(2)h2][C(2)]=0 (16c)
      [a(2)5ξ(2)eξ(2)h2a(2)5ξ(2)eξ(2)h2a(2)6η(2)eη(2)h2a(2)6η(2)eη(2)h2][C(2)]=0 (16d)

      式(15a),(15b)代入(16c),(16d)后,结合式(16a),(16b)可得到

      C(1)1=χ2(u0a+a(1)5u0w)+χ3(u0a+a(1)6u0w)(a(1)5a(1)6)(χ5χ6)s (17a)
      C(1)2=χ2(u0a+a(1)5u0w)+χ4(u0a+a(1)6u0w)(a(1)5a(1)6)(χ5χ6)s (17b)
      C(1)3=χ5(u0a+a(1)5u0w)χ1(u0a+a(1)6u0w)(a(1)5a(1)6)(χ5χ6)s (17c)
      C(1)4=χ6(u0a+a(1)5u0w)χ1(u0a+a(1)6u0w)(a(1)5a(1)6)(χ5χ6)s (17d)

      式中,χ1~χ6为中间变量,具体表达式见附录B。

      利用式(15a),(15b)和(17a)~(17d),即可得到

      C(2)1=χ11(u0a+a(1)5u0w)+χ12(u0a+a(1)6u0w)(a(1)5a(1)6)(χ5χ6)s (18a)
      C(2)2=[χ11(u0a+a(1)5u0w)+χ12(u0a+a(1)6u0w)]e2ξ(2)h2(a(1)5a(1)6)(χ5χ6)s (18b)
      C(2)3=χ13(u0a+a(1)5u0w)+χ14(u0a+a(1)6u0w)(a(1)5a(1)6)(χ5χ6)s (18c)
      C(2)4=[χ13(u0a+a(1)5u0w)+χ14(u0a+a(1)6u0w)]e2η(2)h2(a(1)5a(1)6)(χ5χ6)s (18d)

      式中,χ11~χ14为中间变量,具体表达式见附录B。

      同理,双面渗透边界下待定系数的表达式如下:

      C(1)1=φ2(u0a+a(1)5u0w)+φ3(a(1)5a(1)6)φ1s+φ4(a(2)5a(2)6)φ1s (19a)
      C(1)2=φ2(u0a+a(1)5u0w)φ5(a(1)5a(1)6)φ1sφ4(a(2)5a(2)6)φ1s (19b)
      C(1)3=φ6+φ7(u0a+a(1)6u0w)(a(1)5a(1)6)φ1sφ8(a(2)5a(2)6)φ1s (19c)
      C(1)4=φ9+φ7(u0a+a(1)6u0w)(a(1)5a(1)6)φ1s+φ8(a(2)5a(2)6)φ1s (19d)
      C(2)1=(φ12+φ13a(2)5a(2)6φ10+φ11a(1)5a(1)6)1φ1s (20a)
      C(2)2=(φ10+φ11a(1)5a(1)6φ12φ14a(2)5a(2)6)e2ξ(2)h2φ1s (20b)
      C(2)3=(φ15+φ16a(1)5a(1)6+φ17φ18a(2)5a(2)6)1φ1s (20c)
      C(2)4=(φ15+φ16a(1)5a(1)6+φ17+φ19a(2)5a(2)6)e2η(2)h2φ1s (20d)

      式中,φ1~φ19为中间变量,具体表达式见附录B。

      非饱和土地基一维固结的第i层的应变ε(i)v与净法向应力和基质吸力存在如下关系式[29]

      ε(i)vt=ms(i)1k(σu(i)a)t+ms(i)2(u(i)au(i)w)t (21)

      式中,ms(i)1kms(i)2K0条件下相应于净法向应力变化和净基质吸力变化的体积变化系数。

      式(21)对时间t作Laplace变换后有

      ˜ε(i)v=(ms(i)2ms(i)1k)(˜u(i)au0a/s)ms(i)2(˜u(i)wu0w/s) (22)

      因此,双层非饱和土地基一维固结沉降量为

      ˜w(s)=h10˜ε(1)v(z,s)dz+h2h1˜ε(2)v(z,s)dz (23)

      在1.2节中,由式(14a),(14b),(17a)~(17d),(18a)~(18d)和(23)可表示出单面渗透下Laplace域内的解析解,由式(14a),(14b),(19a)~(19d),(20a)~(20d)和(23)则可表示出双面渗透下Laplace域内的解析解。借助Crump方法[30]进行Laplace逆变换,可获得时间域内相应边界条件下的超孔隙水压力u(i)w(z,t)、超孔隙气压力u(i)a(z,t)和沉降w(t)在时间域的半解析解。

      本研究采用有限差分法的数值解和文献[22]的解析解验证本文数学方法和半解析解。参数取值如下:q0=100 kPa,u0a=20 kPa,u0w= 40 kPa,g = 9.8 m/s2γw=9.8 kN/m3R = 8.314 J/(mol·K),T = 293.16 K,M=0.02895 kg/mol,n(1)0=0.4,S(1)r0= 0.75,k(1)a=10-9 m/s,k(1)w=10-10 m/s,h1=5 m,n(2)0= 0.5,S(2)r0=0.8,k(2)a=10-8 m/s,k(2)w=10-9 m/s,H=h2=10 m,ms(i)1k= -2.5·10-4 kPa-1ms(i)2/ms(i)1k=0.4,mw(i)1k/ms(i)1k=0.2,mw(i)2/mw(i)1k= 4(取值参考文献[13, 22])。

      图 23分别为单面和双面渗透边界下,不同时刻超孔隙气压力和超孔隙水压力等时线。图 23中,SAS为本文的半解析解的计算结果,FDS为利用有限差分方法计算的数值解的结果,AS为Shan等[22]的单面渗透边界条件下解析解的计算结果。通过图 23的比较,证明了本文得到的双层非饱和土地基在单面或双面渗透边界下一维固结的半解析解的有效性。

      图  2  单面渗透边界下超孔隙压力等时线比较
      Figure  2.  Isochrone comparisons of excess pore pressures for single drainage
      图  3  双面渗透边界下超孔隙压力等时线比较
      Figure  3.  Isochrone comparisons of excess pore pressures for double drainage

      基于得到的半解析解,通过算例考察双层非饱和土地基在两种渗透边界下的固结行为。土体体积变化系数ms(1)1k= -2.5×10-4 kPa-1ms(2)1k= -3×10-4 kPa-1,其它物理力学参数的取值与2.1节一致。超孔隙气压、超孔隙水压、沉降、时间和深度的无量纲参数采用文献[13]中的定义方法,分别为ua/p0uw/p0w=w/ (ms(1)1kq0H)Tv=k(1)wt/(γwms(1)1kH2)z/H

      (1)渗透系数比对超孔隙压力影响

      图 4描述了不同孔隙气渗透系数比k(2)a/k(1)a对两种边界条件下双层非饱和土中超孔隙气压的影响。从图 4可以看出:k(2)a/k(1)a越大,固结过程中超孔隙气压的消散越快;当上层土和下层土中气相渗透系数不同时,超孔隙气压的深度分布曲线会在层间界面处分为两段曲线。图 4(a)中,k(2)a/k(1)a的变化在Tv = 10-5时并未对超孔隙气压力的消散产生影响。因为在单面渗透边界下,非饱和土层中的孔隙气仅能从顶部边界排出,Tv = 10-5时下层土中的超孔隙气还未开始消散。单面渗透边界下,下层非饱和土中的超孔隙气压开始消散后,k(2)a/k(1)a的增大将会导致上层非饱和土中超孔隙气压增加。因为在双层非饱和土的固结过程中,k(2)a/k(1)a越大表示第二层非饱和土的气体渗透系数越大,导致相同时间下第二层土中将有更多的气体向上渗流,从而增加上层土中的超孔隙气压。但单面渗透边界下,当k(2)a/k(1)a > 10时,上层低气相渗透系数的非饱和土会限制下层高气相渗透系数的非饱和土中气体的渗流,k(2)a/k(1)a的增加将不再对双层非饱和土中的超孔隙气压消散产生明显的影响。而在图 4(b)中的双面渗透边界下两层非饱和土的固结过程中,孔隙气可同时从顶面和底面排出,下层气相渗透系数的增大明显地加快双层非饱和地基的固结速率,可以看出下层土的渗流不再受上层土的低渗透性的阻碍。

      图  4  超孔隙气压分布曲线
      Figure  4.  Curves for distribution of excess pore-air pressure with depth

      图 5给出了双层非饱和土中不同的孔隙水渗透系数比k(2)w/k(1)w对两种边界下超孔隙水压的影响。同样地,k(2)w/k(1)w越大,双层非饱和土中超孔隙水压消散越快。从图 5(a)(b)可以看出,两种边界条件下,下层土中的超孔隙水压在Tv = 10-3(单面渗透)和Tv = 10-6(双面渗透)时已经开始消散,但此时k(2)w/k(1)w的改变未对双层非饱和土中超孔隙压力的消散产生影响。其原因在于非饱和土中超孔隙水压的消散通常为两个阶段,且k(i)a/k(i)w > 1时,两个阶段之间有个“平台期”,k(i)a/k(i)w越大,“平台期”越长[4]。第一阶段到超孔隙气压消散为0结束,第二阶段在平台期结束后开始。第一阶段由超孔隙气压的消散控制,第二阶段由超孔隙水压的消散控制。因此,在非饱和土的固结过程中,k(2)w/k(1)w的变化仅对第二阶段的超孔隙水压消散产生影响。当第二阶段的超孔隙水压开始消散时,两层土的水相渗透系数不同时,超孔隙水压沿深度分布曲线被界面分为两段曲线。此外,从图 4(b)5(b)可以看出,厚度相等的双层非饱和土在双面渗透边界下的固结过程中,较低渗透性土层中的部分超孔隙气和超孔隙水将通过较高渗透性的土层排出。

      图  5  超孔隙水压分布曲线
      Figure  5.  Curves for distribution of excess pore-water pressure with depth

      (2)不同参数对土体沉降的影响

      图 6为厚度比h1/H不同时,双层非饱和土一维固结沉降随时间发展的曲线图,h1/H的比值可以反映双层非饱和土层中第一层土的占比。当0<h1/H<1时,非饱和土层由两层物理力学参数不同的土层组成;当h1/H = 0或1时,非饱和土层为单层土。观察图 6可以发现:h1/H越大,双层非饱和土的沉降发展越慢,且最终沉降量越小。h1/H越大,表示双层非饱和土的低渗透性土层占比越大,孔隙气和孔隙水排出土体所需的时间就越长,因此双层非饱和土层的沉降发展越慢。相应地,h1/H越大时,具有较小体积变化系数的土层占比越大,双层非饱和土层的沉降量则越小。比较图 6(a)(b)可以看出,双层非饱和土层在双面渗透边界下明显比在单面渗透边界下更早地达到最终沉降。出现这一现象是因为在双面渗透边界下,非饱和土中的孔隙气和超孔隙水均可更快地排出,导致土体固结速率变快。在图 6(a)中,h1/H=0时的非饱和土固结沉降发展明显比其它4种情况(h1/H = 0.3,0.5,0.7,1.0)下的沉降发展快,这是因为h1/H=0时土层为具有高渗透性的单层土,土体固结速率较快。而双面渗透条件下,h1/H=1.0时土层为较低渗透性的单层土,非饱和土层中超孔压消散较慢,导致图 6(b)h1/H = 1时的沉降较h1/H为0.3,0.5和0.7时发展慢。

      图  6  不同h1/H的沉降–时间曲线
      Figure  6.  Curves of settlement vs. time for different values of h1/H

      非饱和土固结过程中,气相的快速消散会使非饱和土的沉降曲线呈现两个阶段(双S型)[13],第一阶段主要由超孔隙气压的消散引起,第二阶段由超孔隙水压的消散引起。图 7呈现了不同的层间孔隙气的渗透系数比k(2)a/k(1)a对双层非饱和土沉降的影响,可以看出k(2)a/k(1)a主要影响沉降的第一个阶段,k(2)a/k(1)a越大,土体沉降越快。对比图 7(a)(b)可以看出,双面渗透边界下k(2)a/k(1)a的变化对双层非饱和土固结的影响范围比单面渗透边界时的影响范围大,这是因为双面渗透边界下非饱和土中的孔隙气和孔隙水可以同时通过顶部与底部边界排出。在单面渗透边界条件下(图 7(a)),当k(2)a/k(1)a > 10时,由于上部土层孔隙气的低渗透对下部土层中孔隙气渗流的限制,k(2)a/k(1)a的变化不再对双层非饱和土层的沉降产生影响。

      图  7  不同k(2)a/k(1)a的沉降–时间曲线
      Figure  7.  Curves of settlement vs. time for different values of k(2)a/k(1)a

      图 8为不同层间孔隙水渗透系数比k(2)w/k(1)w对双层非饱和土一维固结沉降的影响。k(2)w/k(1)w的变化只影响超孔隙水压消散的快慢,因此k(2)w/k(1)w的变化只引起第二阶段非饱和土沉降的改变。k(2)w/k(1)w越大,双层非饱和土固结地越快,能越早地达到最终沉降,这个现象在双面渗透条件下表现地更明显。在单面渗透条件下,当第二层土中的超孔隙水压开始第二阶段的消散时,k(2)w/k(1)w的改变才会影响双层非饱和土层的沉降;且当k(2)w/k(1)w > 10时,受到上层土孔隙水的低渗透性限制,k(2)w/k(1)w的增加不再影响双层非饱和土的沉降。

      图  8  不同k(2)w/k(1)w的沉降–时间曲线
      Figure  8.  Curves of settlement vs. time for different values of k(2)w/k(1)w

      (1)基于Fredlund和Hasan提出的针对水、气连通的非饱和土一维固结理论,本文得到单面渗透和双面渗透两种渗透边界条件下,瞬时荷载作用的双层非饱和土地基一维固结的半解析解。通过与两种边界下的有限差分结果和单面渗透边界下已有的解析解的计算结果的比较,验证了本文的半解析解的可靠性。

      (2)本文半解析解可考虑双层非饱和土地基中不同的体积变化系数;且本文在给出单面渗透情况下的解时,同时给出了双面渗透情况下的解。因此本文的解通用性更强,更便于进行参数影响分析。

      (3)在双层非饱和土地基一维固结过程中,固结快慢由较小渗透系数的土层决定;最终固结沉降量由各层土的体积变化系数与土层占比决定,与边界情况无关。

      (4)单面渗透边界下,当k(2)a/k(1)ak(2)w/k(1)w大于10后,k(2)a/k(1)ak(2)w/k(1)w的增加将不再对双层非饱和土地基的固结产生影响。此种情况若要提高双层非饱和土地基的固结速率,可将底面边界处理为渗透边界。

      m11=e(ξ(1)ξ(2))h1(a(1)5α1a(2)6α2)/αξ (A1)
      m12=e(ξ(1)+ξ(2))h1(a(1)5α3+a(2)6α4)/αξ (A2)
      m13=e(η(1)ξ(2))h1(a(1)6α5a(2)6α6)/αξ (A3)
      m14=e(η(1)+ξ(2))h1(a(1)6α7+a(2)6α8)/αξ (A4)
      m21=e(ξ(1)+ξ(2))h1(a(1)5α3+a(2)6α4)/αξ (A5)
      m22=e(ξ(1)+ξ(2))h1(a(1)5α1a(2)6α2)/αξ (A6)
      m23=e(η(1)+ξ(2))h1(a(1)6α7+a(2)6α8)/αξ (A7)
      m24=e(η(1)+ξ(2))h1(a(1)6α5a(2)6α6)/αξ (A8)
      m31=e(η(2)+ξ(1))h1(a(1)5α9+a(2)5α10)/αη (A9)
      m32=e(η(2)+ξ(1))h1(a(1)5α11a(2)5α12)/αη (A10)
      m33=e(η(1)η(2))h1(a(1)6α13+a(2)5α14)/αη (A11)
      m34=e(η(1)+η(2))h1(a(1)6α15a(2)5α16)/αη (A12)
      m41=e(η(2)+ξ(1))h1(a(1)5α11a(2)5α12)/αη (A13)
      m42=e(η(2)ξ(1))h1(a(1)5α9+a(2)5α10)/αη (A14)
      m43=e(η(1)+η(2))h1(a(1)6α15a(2)5α16)/αη (A15)
      m44=e(η(1)+η(2))h1(a(1)6α13+a(2)5α14)/αη (A16)
      α1=k(1)a/k(2)aξ(1)+ξ(2),α2=k(1)w/k(2)wξ(1)+ξ(2),α3=k(1)a/k(2)aξ(1)ξ(2),α4=k(1)w/k(2)wξ(1)ξ(2),α5=k(1)a/k(2)aη(1)+ξ(2),α6=k(1)w/k(2)wη(1)+ξ(2),α7=k(1)a/k(2)aη(1)ξ(2),α8=k(1)w/k(2)wη(1)ξ(2),α9=k(1)a/k(2)aξ(1)+η(2),α10=k(1)w/k(2)wξ(1)+η(2),α11=k(1)a/k(2)aξ(1)η(2),α12=k(1)w/k(2)wξ(1)η(2),α13=k(1)a/k(2)aη(1)+η(2),α14=k(1)w/k(2)wη(1)+η(2),α15=k(1)a/k(2)aη(1)η(2),α16=k(1)w/k(2)wη(1)η(2)} (A17)
      αξ=2(a(2)5a(2)6)ξ(2),αη=2(a(2)5a(2)6)η(2) (A18)
      χ1=e2(η(2)+ξ(2))h2M2+M8e2ξ(2)h2M3e2η(2)h2M7 (B1)
      χ2=e2(η(2)+ξ(2))h2M5e2ξ(2)h2M6e2η(2)h2M9+M10 (B2)
      χ3=χ4+χ5χ6 (B3)
      χ4=e2(η(2)+ξ(2))h2(m11m6m2m31)+m21m8m4m41e2ξ(2)h2(m11m8m2m41)e2η(2)h2(m21m6m4m31) (B4)
      χ5=e2(η(2)+ξ(2))h2c1+e2ξ(2)h2c2+e2η(2)h2c3c4 (B5)
      χ6=e2(η(2)+ξ(2))h2(m1m33m13m5)+m3m43m23m7e2ξ(2)h2(m1m43m13m7)e2η(2)h2(m3m33m23m5) (B6)
      χ11=b1e2η(2)h2b2,χ12=b3e2η(2)h2b4,χ13=b5+e2ξ(2)h2b6,χ14=b7+e2ξ(2)h2b8} (B7)
      φ1=e2(ξ(2)+η(2))h2a1+e2ξ(2)h2a2+e2η(2)h2a3+a4 (B8)
      φ2=e2(η(2)+ξ(2))h2M5+e2ξ(2)h2M6+e2η(2)h2M9+M10 (B9)
      φ3=[e2(η(2)+ξ(2))h2(m2m32m12m6)+e2ξ(2)h2(m2m42m12m8)+e2η(2)h2(m4m32m22m6)+m4m42m22m8](u0a+a(1)6u0w) (B10)
      φ4=eη(2)h2(e2ξ(2)h2m2+m4)(u0a+a(2)5u0w)+eξ(2)h2(e2η(2)h2m6+m8)(u0a+a(2)6u0w) (B11)
      φ5=φ3φ1(u0a+a(1)6u0w) (B12)
      φ6=(e2(η(2)+ξ(2))h2c1+e2ξ(2)h2c2+e2η(2)h2c3+c4)(u0a+a(1)5u0w) (B13)
      φ7=e2(η(2)+ξ(2))h2M2+M8+e2ξ(2)h2M3+e2η(2)h2M7 (B14)
      φ8=eη(2)h2(e2ξ(2)h2m1+m3)(u0a+a(2)5u0w)+eξ(2)h2(e2η(2)h2m5+m7)(u0a+a(2)6u0w) (B15)
      φ9=φ6φ1(u0a+a(1)5u0w) (B16)
      φ10=(e2η(2)h2b2+b1)(u0a+a(1)5u0w) (B17)
      φ11=(e2η(2)h2b4+b3)(u0a+a(1)6u0w) (B18)
      φ12=eη(2)h2(m1m4m2m3)(u0a+a(2)5u0w) (B19)
      φ13=eξ(2)h2(e2η(2)h2a1+a2)(u0a+a(2)6u0w) (B20)
      φ14=eξ(2)h2(e2η(2)h2a3+a4)(u0a+a(2)6u0w) (B21)
      φ15=(e2ξ(2)h2b6b5)(u0a+a(1)5u0w) (B22)
      φ16=(e2ξ(2)h2b8b7)(u0a+a(1)6u0w) (B23)
      φ17=eξ(2)h2(m5m8m6m7)(u0a+a(2)6u0w) (B24)
      φ18=eη(2)h2(e2ξ(2)h2a1+a3)(u0a+a(2)5u0w) (B25)
      φ19=eη(2)h2(e2ξ(2)h2a2+a4)(u0a+a(2)5u0w) (B26)
      a1=m1m6m2m5,a2=m1m8m2m7,a3=m3m6m4m5,a4=m3m8m4m7,} (B27)
      b1=M4m7M6m3+m1M10,b2=m1M9M5m3+M4m5,b3=M1m8M3m4+m2M8,b4=M1m6M2m4+m2M7,b5=M10m5m3M12M9m7,b6=M5m7M6m5+m1M12,b7=M8m6m4M11M7m8,b8=M2m8M3m6+m2M11} (B28)
      c1=m14m5m1m34, c2=m14m7m1m44 c3=m24m5m3m34, c4=m24m7m3m44 } (B29)
      m1=m11m12, m2=m13m14, m3=m21m22 m4=m23m24, m5=m31m32, m6=m33m34 m7=m41m42, m8=m43m44 } (B30)
      M1=m11m22m12m21, M2=m11m32m12m31M3=m11m42m12m41, M4=m13m24m14m23M5=m13m34m14m33, M6=m13m44m14m43M7=m21m32m22m31, M8=m21m42m22m41M9=m23m34m24m33, M10=m23m44m24m43M11=m31m42m32m41, M12=m33m44m34m43} (B31)
      利益冲突声明/Conflict of Interests:所有作者声明不存在利益冲突。All authors disclose no relevant conflict of interest.
      作者贡献/Authors' Contributions:童森杰:开展试验、试验结果采集和分析、论文写作和修改。黄茂松:试验设计、起草论文、写作指导、论文修改。时振昊:试验设计、试验结果分析、论文写作和修改。王滨:论文内容审阅和修改。所有作者均阅读同意最终稿件的提交。TONG Senjie: Conducting experiments, collecting and analyzing experimental results, writing and revising the paper. HUANG Maosong: Designing experiments, drafting and revising the paper. SHI Zhenhao: Designing experiments, analyzing experimental results, writing and revising the paper. WANG Bin: Writing guidance, reviewing and revising the paper. All the authors have read the last version of paper and consented for submission.

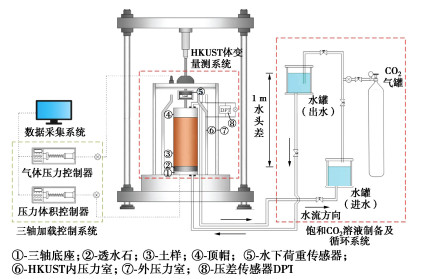

    • 图  1   含气土三轴试验系统示意图

      Figure  1.   Diagram of triaxial test system for gassy soil

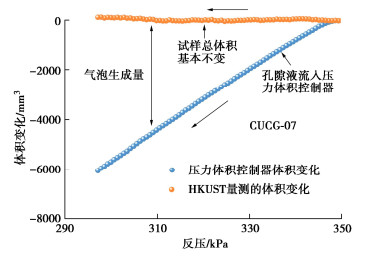

      图  2   含气砂降压过程中的体积变化曲线

      Figure  2.   Volume changes of gassy sand during sample desaturation

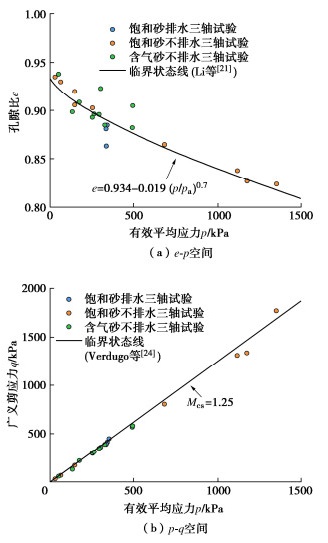

      图  3   临界状态线

      Figure  3.   Critical state line

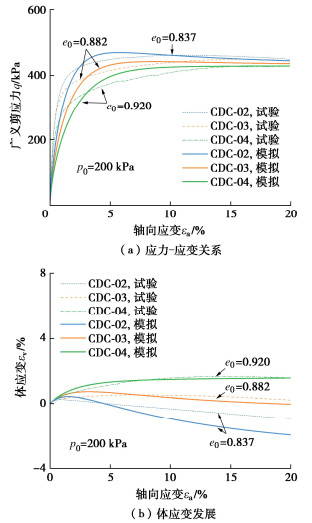

      图  4   饱和砂排水三轴试验结果与模拟结果对比(p0=200 kPa)

      Figure  4.   Comparison between test and simulated results for drained triaxial tests on saturated sand (p0=200kPa)

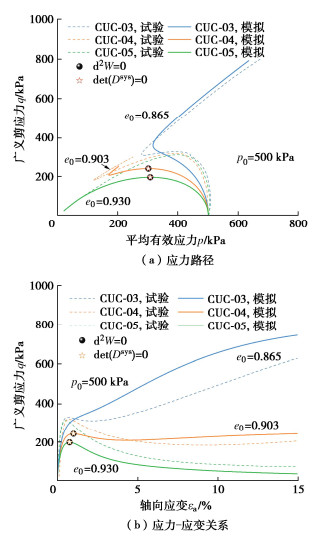

      图  5   饱和砂不排水三轴试验与模拟结果对比(p0=500 kPa)

      Figure  5.   Comparison between test and simulated results for undrained triaxial tests on saturated sand (p0=500 kPa)

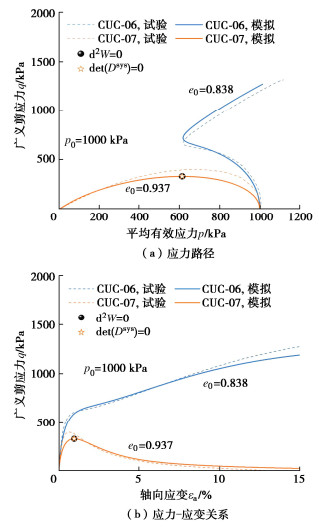

      图  6   饱和砂不排水三轴试验与模拟结果对比(p0=1000 kPa)

      Figure  6.   Comparison between test and simulated results for undrained triaxial tests on saturated sand (p0=1000kPa)

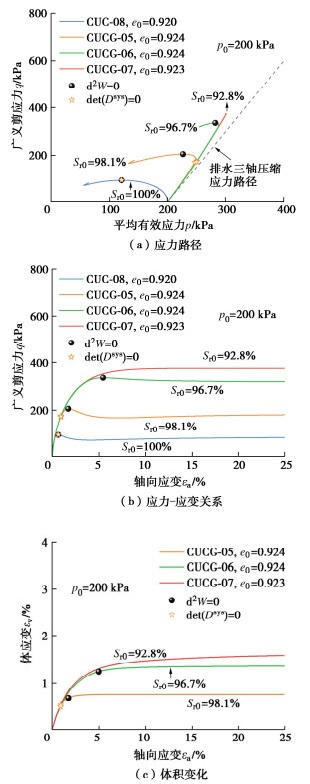

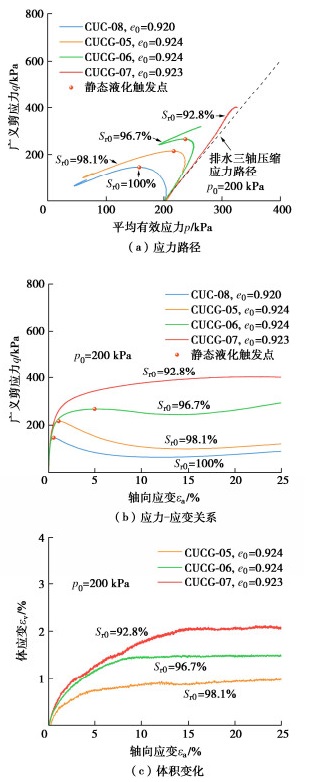

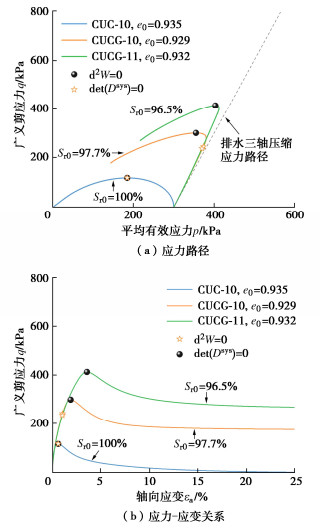

      图  7   含气砂不排水三轴压缩试验结果(p0=200 kPa)

      Figure  7.   Undrained triaxial test results for gassy sand (p0=200 kPa)

      图  8   含气砂不排水三轴压缩模拟结果(p0=200 kPa)

      Figure  8.   Undrained triaxial simulations for gassy sand (p0=200 kPa)

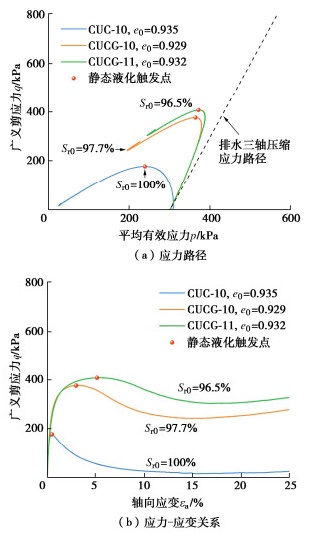

      图  9   含气砂不排水三轴压缩试验结果(p0=300 kPa)

      Figure  9.   Undrained triaxial test results for gassy sand (p0=300 kPa)

      图  10   含气砂不排水三轴压缩曲线模拟结果(p0=300 kPa)

      Figure  10.   Undrained triaxial simualtions for gassy sand (p0=300kPa)

      表  1   丰浦砂基本物理性质

      Table  1   Basic properties of Toyoura sand

      砂土类型 Gs 不均匀系数Cu 平均粒径d50 最大孔隙比emax 最小孔隙比{e_{\min }}
      丰浦砂 2.645 1.6 0.16mm 0.969 0.617
      下载: 导出CSV

      表  2   饱和丰浦砂三轴试验汇总表

      Table  2   Summaries of triaxial tests on saturated Toyoura sand

      试样 制样方式 初始孔隙水压力{u_0}/kPa 初始孔隙比{e_0} 初始有效平均应力{p_0}/kPa
      CDC-01 DD 500 0.709 200
      CDC-02 MT 300 0.837 200
      CDC-03 MT 300 0.882 200
      CDC-04 MT 300 0.920 200
      CDC-05 DD 500 0.883 200
      CUC-01 DD 500 0.827 500
      CUC-02 DD 500 0.824 1000
      CUC-03 DD 500 0.865 500
      CUC-04 MT 500 0.903 500
      CUC-05 MT 500 0.930 500
      CUC-06 DD 500 0.838 1000
      CUC-07 MT 300 0.937 1000
      CUC-08 MT 300 0.920 200
      CUC-09 MT 302 0.956 200
      CUC-10 MT 200 0.935 300
      注:CDC:固结排水三轴压缩试验(consolidated drained compression test);CUC:固结不排水三轴压缩试验(consolidated undrained compression test);DD:干装落砂法(dry deposition,DD);MT:湿装夯实法(moist tamping,MT)。
      下载: 导出CSV

      表  3   高饱和度含气砂不排水三轴试验汇总表

      Table  3   Summaries of undrained triaxial tests on gassy Toyoura sand

      试样 制样方式 初始孔隙水压力{u_0}/kPa 初始孔隙比{e_0} 初始有效平均应力{p_0}/kPa 初始饱和度{S_{r0}}/%
      CUCG-01 MT 300 0.982 200 91.80
      CUCG-02 MT 326 0.912 200 98.00
      CUCG-03 MT 255 0.921 300 93.60
      CUCG-04 MT 182 0.931 300 90.50
      CUCG-05 MT 298 0.924 200 98.10
      CUCG-06 MT 225 0.924 200 96.70
      CUCG-07 MT 296 0.923 200 92.80
      CUCG-08 MT 280 0.958 200 98.40
      CUCG-09 MT 320 0.953 200 96.60
      CUCG-10 MT 160 0.929 300 97.70
      CUCG-11 MT 205 0.932 300 96.50
      注:CUCG为固结不排水三轴压缩试验(consolidated undrained compression test of gassysand)
      下载: 导出CSV

      表  4   Toyoura砂模型参数

      Table  4   Model parameters of Toyoura sand

      弹性参数 临界状态参数 剪胀参数 硬化参数
      G0=125
      v=0.05
      Mcs=1.25
      eг=0.934
      λc=0.019
      ξc=0.7
      d0=0.88
      m=3.5
      h1=3.15
      h2=3.05
      n=1.1
      下载: 导出CSV
    • [1]

      FREDLUND D G, RAHARDJO H. Soil Mechanics for Unsaturated Soils[M]. New York: John Wiley & Sons, 1993.

      [2]

      FINNO R J, ZHANG Y, BUSCARNERA G. Experimental validation of Terzaghi's effective stress principle for gassy sand[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2017, 143(12): 04017092. doi: 10.1061/(ASCE)GT.1943-5606.0001797

      [3]

      GROZIC J L, ROBERTSON P K, MORGENSTERN N R. The behavior of loose gassy sand[J]. Canadian Geotechnical Journal, 1999, 36(3): 482-492. doi: 10.1139/t99-007

      [4] 孔令伟, 钟方杰, 郭爱国, 等. 杭州湾浅层储气砂土应力路径试验研究[J]. 岩土力学, 2009, 30(8): 2209-2214. doi: 10.3969/j.issn.1000-7598.2009.08.001

      KONG Lingwei, ZHONG Fangjie, GUO Aiguo, et al. Experimental study of stress path of shallow gassy sand of Hangzhou Bay[J]. Rock and Soil Mechanics, 2009, 30(8): 2209-2214. (in Chinese) doi: 10.3969/j.issn.1000-7598.2009.08.001

      [5]

      HE J, CHU J. Undrained responses of microbially desaturated sand under monotonic loading[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2014, 140(5): 04014003. doi: 10.1061/(ASCE)GT.1943-5606.0001082

      [6]

      HONG Y, WANG L Z, NG C W W, et al. Effect of initial pore pressure on undrained shear behaviour of fine-grained gassy soil[J]. Canadian Geotechnical Journal, 2017, 54(11): 1592-1600. doi: 10.1139/cgj-2017-0015

      [7]

      LADE P V. Static instability and liquefaction of loose fine sandy slopes[J]. Journal of Geotechnical Engineering, 1992, 118(1): 51-71. doi: 10.1061/(ASCE)0733-9410(1992)118:1(51)

      [8]

      NICOT F, HADDA N, BOURRIER F, et al. Failure mechanisms in granular media: a discrete element analysis[J]. Granular Matter, 2011, 13(3): 255-260. doi: 10.1007/s10035-010-0242-3

      [9] 吕玺琳, 钱建固, 黄茂松. 不排水加载条件下K0固结饱和砂土失稳预测[J]. 岩土工程学报, 2015, 37(6): 1010-1015. doi: 10.11779/CJGE201506006

      LÜ Xilin, QIAN Jiangu, HUANG Maosong. Prediction of instability of K0-consolidated saturated sands under undrained loading conditions[J]. Chinese Journal of Geotechnical Engineering, 2015, 37(6): 1010-1015. (in Chinese) doi: 10.11779/CJGE201506006

      [10] 黄茂松, 童森杰, 时振昊, 等. 复杂应力路径下饱和砂土静态液化失稳预测[J]. 岩土工程学报, 2021, 43(1): 19-26. doi: 10.11779/CJGE202101002

      HUANG Maosong, TONG Senjie, SHI Zhenhao, et al. Prediction initiation of static liquefaction of saturated sand under complex stress paths[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(1): 19-26. (in Chinese) doi: 10.11779/CJGE202101002

      [11]

      NOVA R. Controllability of the incremental response of soil specimens subjected to arbitrary loading programmes[J]. Journal of the Mechanical Behavior of Materials, 1994, 5(2): 193-202. doi: 10.1515/JMBM.1994.5.2.193

      [12]

      ANDRADE J E. A predictive framework for liquefaction instability[J]. Géotechnique, 2009, 59(8): 673-682. doi: 10.1680/geot.7.00087

      [13]

      BUSCARNERA G, DATTOLA G, DI PRISCO C. Controllability, uniqueness and existence of the incremental response: a mathematical criterion for elastoplastic constitutive laws[J]. International Journal of Solids and Structures, 2011, 48(13): 1867-1878. doi: 10.1016/j.ijsolstr.2011.02.016

      [14]

      NG C W W, ZHAN L T, CUI Y J. A new simple system for measuring volume changes in unsaturated soils[J]. Canadian Geotechnical Journal, 2002, 39(3): 757-764. doi: 10.1139/t02-015

      [15] 土工试验方法标准: GB/T 50123—2019[S]. 北京: 中国计划出版社, 2019.

      Standard for Geotechnical Testing Method: GB/T 50123—2019[S]. Beijing: China Planning Press, 2019. (in Chinese)

      [16]

      MULILIS J P, SEED H B, CHAN C K, et al. Effects of sample preparation on sand liquefaction[J]. Journal of the Geotechnical Engineering Division, 1977, 103(2): 91-108. doi: 10.1061/AJGEB6.0000387

      [17]

      WICHTMANN T, STELLER K, TRIANTAFYLLIDIS T. On the influence of the sample preparation method on strain accumulation in sand under high-cyclic loading[J]. Soil Dynamics and Earthquake Engineering, 2020, 131: 106028. doi: 10.1016/j.soildyn.2019.106028

      [18]

      RAD N S, TUMAY M T. Factors affecting sand specimen preparation by raining[J]. Geotechnical Testing Journal, 1987, 10(1): 31-37. doi: 10.1520/GTJ10136J

      [19]

      YIMSIRI S, SOGA K. DEM analysis of soil fabric effects on behaviour of sand[J]. Géotechnique, 2010, 60(6): 483-495. doi: 10.1680/geot.2010.60.6.483

      [20]

      SHI Z H, TONG S J, HUANG M S. Evaluation of instability of quasi-saturated sand with entrapped gas due to decreasing total confining stress[J]. Engineering Geology, 2021, 293: 106296. doi: 10.1016/j.enggeo.2021.106296

      [21]

      LI X S, DAFALIAS Y F. Dilatancy for cohesionless soils[J]. Géotechnique, 2000, 50(4): 449-460. doi: 10.1680/geot.2000.50.4.449

      [22]

      BEEN K, JEFFERIES M G. A state parameter for sands[J]. Géotechnique, 1985, 35(2): 99-112. doi: 10.1680/geot.1985.35.2.99

      [23]

      LI X S, WANG Y. Linear representation of steady-state line for sand[J]. Journal of Geotechnical and Geoenvironmental Engineering, 1998, 124(12): 1215-1217. doi: 10.1061/(ASCE)1090-0241(1998)124:12(1215)

      [24]

      VERDUGO R, ISHIHARA K. The steady state of sandy soils[J]. Soils and Foundations, 1996, 36(2): 81-91. doi: 10.3208/sandf.36.2_81

      [25]

      HOULSBY G T. The work input to an unsaturated granular material[J]. Géotechnique, 1997, 47(1): 193-196. doi: 10.1680/geot.1997.47.1.193

    • 期刊类型引用(1)

      1. 沈茜丹,张智泰. 北海铁山港填海造陆工程双层地基固结沉降计算应用研究. 西部交通科技. 2023(05): 185-188 . 百度学术

      其他类型引用(4)

    图(10)  /  表(4)
    计量
    • 文章访问数:  186
    • HTML全文浏览量:  15
    • PDF下载量:  46
    • 被引次数: 5
    出版历程
    • 收稿日期:  2024-02-01
    • 修回日期:  2024-12-01
    • 录用日期:  2024-12-09
    • 网络出版日期:  2024-12-09
    • 发布日期:  2024-12-10
    • 刊出日期:  2025-06-30

    目录

    /

    返回文章
    返回
