利用原位测试试验确定黄河口潮滩粉质土固结状态研究

张建民; 单红仙; 王振强; 王志才; 王津津

doi:10.11779/CJGE20230387

利用原位测试试验确定黄河口潮滩粉质土固结状态研究 English Version

张建民^{1, 2,},
单红仙³,
王振强^{1, 2},
王志才^{1, 2},
王津津^{1, 2}

1.
山东省地震局, 山东济南 250014
2.
山东省地震工程研究院, 山东济南 250021
3.
中国海洋大学环境科学与工程学院, 山东青岛 266100

基金项目:

国家自然科学基金项目 40172088

国家自然科学基金项目 40472137

详细信息

作者简介:
张建民(1971—)，男，硕士，高级工程师，主要从事工程地震、岩土工程等方面的研究工作。E-mail: jianmin_1991@s163.com

中图分类号: TU441
计量
- 文章访问数: 345
- HTML全文浏览量: 49
- PDF下载量: 69
出版历程
- 收稿日期: 2023-05-04
- 网络出版日期: 2024-04-17
- 刊出日期: 2024-08-31

Consolidation states of silty soils in tidal flats of Yellow River estuary by in-situ testing

ZHANG Jianmin^{1, 2,},
SHAN Hongxian³,
WANG Zhenqiang^{1, 2},
WANG Zhicai^{1, 2},
WANG Jinjin^{1, 2}

1.
Shandong Earthquake Agency, Jinan 250014, China
2.
Shandong Institute of Earthquake Engineering, Jinan 250021, China
3.
Geo-Environmental Engineering Department, Ocean University of China, Qingdao 266100, China

摘要

摘要: 黄河口泥沙快速堆积在河口一带，在波浪和潮波作用下，表层沉积物处于超固结状态，但试验中发现采用Casagrande作图法求取的黄河口粉质土先期固结压力往往偏大。为了了解黄河口粉质土固结状态、合理估算先期固结压力，在黄河口刁口流路三角洲叶瓣潮坪上，现场取土在试坑内配置了模拟黄河口快速沉积形成的流体状堆积物，利用原位测试手段(静力触探、十字板剪切试验和孔隙水压力测试)，并在长期观测基础上，对比研究了1.0 m深度范围内试坑和潮滩原状土体固结过程及固结状态。研究发现：黄河口快速沉积粉质土在自重作用下固结很快，固结完成后，土体强度随时间发展呈现不均匀增长，沿深度方向从上到下出现高-低-次高不均匀固结特征；历经16个月后，试坑和潮滩原状土体先期固结压力进一步提高，固结不均匀性和结构性不断增强。从试坑土体自重固结完成后的实际固结状态及原状土体物理性质指标来看，Casagrande作图法结果偏大，采用静力触探比贯入阻力法、十字板剪切试验不排水抗剪强度经验公式法估算的试坑和潮滩原状土体先期固结压力数值更为可靠；同时该方法为土体固结状态研究提供了新途径。
- 黄河口 /
- 粉质土 /
- 固结状态 /
- 原位测试 /
- 先期固结压力
Abstract: The sediments in the Yellow River estuary rapidly deposit in the estuarine area. Under the action of waves and tidal waves, the surface sediments are in an over-consolidated state. However, it is found that the pre-consolidation pressure of silty soils in the Yellow River estuary calculated by the Casagrande graphic method is usually too high. In order to find out the consolidation states and estimate the pre-consolidation pressure of silty soils reasonably, a series of tests are conducted on the tide flat of Diaokou delta lobe. The fluid sediments imitating the rapidly deposited seabed silts are made in situ, and then promptly filled into a one-meter deep pit excavated at the tide flat. Through the in-situ testing methods such as the static cone penetration tests, field vane shear tests and pore water pressure tests, on the basis of long-term observation, the consolidation processes and states of the undisturbed soils of the tidal flat and testing pit soils are studied in the range of 1.0 m in depth. It is shown that the consolidation speed of the rapidly deposited pit silty soils are very fast under the effective gravity stress, after consolidation compression is completed, the strength of such soils still increase unevenly with the development of time, exhibiting high-low-subhigh non-uniform consolidation characteristics along the depth. After 16 months, the pre-consolidation pressures of the undisturbed soils and testing pit soils further increase, the characteristics of non-uniform consolidation and structure are enhanced continuously. According to the actual consolidation states of the testing pit soils after the self-weight compression consolidation is completed and the indexes of physical and mechanical properties of the undisturbed soils, the results of the Casagrande graphic method are too great, so it is more reliable to estimate the pre-consolidation pressures of the undisturbed soils and testing pit soils by using the static cone penetration tests and field vane shear tests. Meantime such in-situ testing methods provide a new way to determine the consolidation states of soils.
- Yellow River estuary /
- silty soil /
- consolidation state /
- in-situ testing /
- pre-consolidation pressure

HTML全文

0. 引言

随着隧道工程的发展，越来越多的隧道会穿越软岩地层。当穿越软岩地层时，开挖后隧道极易发生大变形、衬砌开裂、侵限等工程问题^[1]。因此，需要在施工过程中采取必要的措施进行处理，如注浆加固岩体、增强钢架、增设系统锚杆等^[2-4]。但一些学者通过现场测试发现隧道围岩松动圈的范围远大于目前规范设计建议的系统锚杆打设长度^[5]，且传统系统锚杆在很多时候打设也比较困难。因此，在软岩中采用合理且经济的支护方式一直是隧道工程界研究的热点问题。

钢架+锁脚锚管联合支护是近20 a发展起来的一种有效的围岩变形控制措施，能够利用钢架的刚性和锁脚锚管的支撑作用，有效地控制围岩的变形，其施工便捷、效果显著，在治理软岩隧道大变形方面已得到工程界的广泛认可。由于深埋软岩隧道受力比较复杂，目前对其力学模型和组合结构中锁脚锚管设置参数的研究还存在很多问题，尤其在锁脚锚管的打设角度方面往往基于经验来确定，但在近些年一些学者在理论分析方面做了深入研究^[6-7]。如伍毅敏等^[8]采用数值模拟的方法对锁脚锚管受力特性进行分析，得出锁脚锚管承载后的力学效应主要发生在靠近支护结构的较小区域。邓国华等^[9]对比分析了锁脚锚管和锚杆的异同点，提出了锁脚锚管的计算方法，并用数值模拟验证了其合理性。罗彦斌等^[10]通过现场试验，在分析锁脚锚杆受力特性基础上，采用结构力学力法和弹性地基梁的方法，建立了上台阶开挖后钢架和锁脚锚杆力学模型解析解。基于此模型对现场实测断面处的锁脚锚杆进行受力分析，并与实测值对比验证了所建力学模型的合理性。陈丽俊等^[11]将钢架+锁脚锚管受力计算模型中的钢架看成三次超静定的无铰拱，计算模型中考虑了竖向围岩压力和侧向的梯形围岩压力，采用结构力学中的力法推导出上台阶开挖后钢架+锁脚锚管力学模型解析解，并通过实际工程验证了其合理性。有关钢架+锁脚锚管组合结构受力特性方面的研究，目前主要采用数值模拟和力学理论分析方法进行研究。数值模拟主要是模拟组合结构的受力，在理论分析方面目前仅限于推导了上台阶开挖后组合结构力学模型。而对隧道分步开挖中，上中台阶开挖后组合结构力学模型及其理论解析解尚未进行研究。

在隧道设计和施工中，钢架+锁脚锚管组合结构中锁脚锚管打设角度一直是工程界研究的热点问题^[12]。一些学者对隧道支护结构中锁脚锚管的打设角度也进行了研究。如黄明琦^[13]采用了仅有轴向刚度的弹塑性弹簧单元模拟锁脚锚管，通过实例分析得出锁脚锚管最优打设角度为25°左右。杨志刚等^[14]结合新疆石人子沟隧道工程实例，分台阶对锁脚锚管的打设角度进行数值模拟研究。通过对隧道拱顶沉降及周边收敛量的监测，确定了锁脚锚管打设角度范围：上台阶打设角度为0°~45°、中台阶打设角度0°~55°、下台阶打设角度10°~60°。史佩杰等^[15]采用平面应变有限元法，对龙池东路隧道加设锁脚锚管进行研究，得出锁脚锚管最优打设角度应该为40°~60°。这些学者尽管给出了上中下台阶锁脚锚管的最优打设角度，但给出的范围太大，并且给出的范围也存在较大差异，工程中操作性不高。在后续的研究中，陈丽俊等^[16]建立了钢架+锁脚锚管组合结构力学计算模型，推导出锚管的打设角度与钢架拱顶竖向位移的相互关系，通过拱顶竖向位移随锚管打设角度的变化，得出上台阶锁脚锚管最优打设角度为45°左右。喻海涛^[17]建立了混凝土拱肋-锁脚锚杆组合结构计算模型，通过算例计算的拱顶竖向位移，得出了上台阶锁脚锚管最优打设角度为45°左右。上述研究对锁脚锚管最优打设角度进行了深入研究，尤其是对于上台阶施工时锁脚锚管的打设角度进行了研究。但隧道施工中，上台阶施工只是隧道开挖的第一步，而对于中下台阶锁脚锚管的打设角度还鲜有涉及。

从目前国内外研究情况看，不少学者对上台阶开挖后钢架+锁脚锚管组合结构的力学模型以及锁脚锚管打设角度做了深入研究，但在软岩或软弱围岩隧道上中台阶开挖后组合结构的力学模型及锁脚锚管合理打设角度方面还鲜有研究。对于采用台阶法施工的隧道，中台阶开挖后围岩压力释放才基本完成。因此，对上中台阶开挖后组合结构的力学模型及支护参数的研究很有必要。本文在简要分析钢架和锁脚锚管作用机理的基础上，结合三台阶施工工法在上台阶钢架+锁脚锚管组合结构力学计算模型基础上，建立中台阶钢架+锁脚锚管组合结构力学计算模型。并采用结构力学中的力法，推导中台阶钢架受力计算公式和拱顶沉降计算公式，最终得出中台阶锁脚锚管打设角度与拱顶沉降的理论关系。最后，以银百高速中河隧道为工程依托，应用上述理论分析模型，确定中台阶钢架拱脚处锁脚锚管的最优打设角度。

1. 钢架+锁脚锚管结构受力特性分析

软岩隧道开挖后，由于隧道围岩的自稳能力差，需要及时施加初期支护，控制围岩的变形。考虑到支护效果和施工的便利性，目前常采用钢架+锁脚锚管组合结构。在分步开挖和台阶法施工时，通常沿着台阶的拱脚、墙角以一定角度打设锁脚锚管，并将锁脚锚管的端头焊接到钢架的拱脚处，以此加固隧道拱脚。此外，在下台阶开挖后，上中台阶初期支护结构一侧将出现短暂的悬空，此时锁脚锚管需能承担钢架传递的围岩荷载，并反向支撑钢架，避免钢架及初期支护层丧失承载力而产生较大的围岩变形。

1.1 钢架受力分析

（1）计算假定

a）上台阶钢架与中台阶位置钢架紧密焊接，形成一个整体的上+中台阶钢架（以下简称中台阶钢架），

中台阶钢架受到上台阶锁脚锚管作用在上台阶拱脚处的支护反力，且沿钢架两侧对称施加。

b）假定锁脚锚管紧密焊接在钢架拱脚处，并且在两侧对称布置。在围岩压力和支护反力作用下，钢架与锁脚锚管共同产生变形，将钢架与锁脚锚管两者之间的约束视为弹性固定，在计算时考虑相互的荷载传递和变形协调。

c）将钢架弹性固定在锁脚锚管端部，假设钢架承受竖向均布荷载、侧向梯形荷载以及作用在上台阶拱脚处的集中力和集中力偶，并将中台阶钢架视为可动的三次超静定无铰拱结构。

（2）钢架受力模型分析

根据计算假定得出中台阶钢架计算模型如图 1。中台阶位置钢架与上台阶钢架紧密焊接，锁脚锚管焊接在中台阶钢架拱脚处，由于钢架左右对称，且作用在钢架上的荷载对称分布。

图 1 中台阶钢架计算模型

Figure 1. Computational model for steel frame with middle steps

下载: 全尺寸图片幻灯片

如图 1取半边结构进行受力分析，拱顶切口处的相对转角和相对水平位移都等于0，其竖向位移对钢架的内力没有影响，只需要考虑拱脚处的水平位移和转角，根据拱顶截面处的相对转角等于0和相对水平位移等于0，可得基本方程为

。

$\left.\begin{array}{l} X_4 \varDelta_{44}+X_5 \varDelta_{45}+\varDelta_{4 p}+\varDelta_{4 \beta}+\varDelta_{4 u}=0, \\ X_4 \varDelta_{54}+X_5 \varDelta_{55}+\varDelta_{5 p}+\varDelta_{5 \beta}+\varDelta_{5 u}=0。 \end{array}\right\}$

(1)

式中： ${\delta _{44}}$ 和 ${\delta _{45}}$ 为单位角位移，即基本结构分别在 ${X_4} = 1$ 和 ${X_5} = 1$ 作用下沿 ${X_4}$ 方向的位移； ${\delta _{54}}$ 和 ${\delta _{55}}$ 为单位线位移，即基本结构分别在 ${X_4} = 1$ 和 ${X_5} = 1$ 作用下沿 ${X_5}$ 方向的位移； ${\varDelta _{{\text{4}}p}}$ 和 ${\varDelta _{{\text{5}}p}}$ 分别为外荷载作用下沿 ${X_4}$ 方向产生的角位移和沿 ${X_5}$ 方向产生的线位移； ${\varDelta _{{\text{4}}\beta }}$ 和 ${\varDelta _{{\text{5}}\beta }}$ 分别为钢架拱脚截面角变位 $\beta$ 使拱顶截面沿 ${X_4}$ 方向产生的角位移和沿 ${X_5}$ 方向产生的线位移； ${\varDelta _{{\text{4}}u}}$ 和 ${\varDelta _{{\text{5}}u}}$ 分别为钢架拱脚截面线变位u使拱顶截面沿 ${X_4}$ 方向产生的角位移和沿 ${X_5}$ 方向产生的线位移。

根据对称结构在对称荷载作用下拱顶截面处不产生相对水平位移和相对转角。此时产生的拱顶竖向位移不会对钢架的内力造成影响；若中台阶拱脚处的旋转角为 ${\beta _{\text{z}}}$ ，则钢架拱顶处的转角为 ${\beta _{\text{z}}}$ ，拱顶截面移动了 ${\beta _{\text{z}}}{h_2}$ （ ${h_2}$ 为中台阶拱脚处到拱顶垂直距离），即 ${\varDelta _{{\text{4}}\beta }} = {\beta _{\text{z}}}$ ， ${\varDelta _{{\text{5}}\beta }} = {\beta _{\text{z}}}{h_2} = {\beta _{\text{z}}}R(1 - \cos {\varphi _{\text{z}}})$ ；中台阶拱脚处水平方向上的位移不会使拱顶截面产生角位移，会使拱顶截面产生相同的水平位移，即 ${\varDelta _{{\text{4}}u}} = 0$ ， ${\varDelta _{{\text{5}}u}} = {u_{\text{z}}}$ ；可得

。

$\left.\begin{array}{l} X_4 \delta_{44}+X_5 \delta_{45}+\varDelta_{4 p}+\beta_{\mathrm{z}}=0, \\ X_4 \delta_{54}+X_5 \delta_{55}+\varDelta_{5 p}+u_z+h_2 \beta_{\mathrm{z}}=0。 \end{array}\right\}$

(2)

通过计算X₄=1、X₅=1分别作用下所引起的钢架内力，求解刚度系数。通过围岩荷载分部单独作用在钢架上，求解自由项。进而可得钢架拱顶截面处的内力

$\left.\begin{array}{l} X_4=\frac{B G-D F}{A D-B C}, \\ X_5=\frac{C F-A C}{A D-B C}。 \end{array}\right\}$

(3)

式中：

$\begin{array}{r} A=\delta_{44}+\beta_4, \quad B=C=\delta_{45}+\beta_5+h_2 \beta_5, \quad F=\varDelta_{4 p}+\beta_p, \\ D=\delta_{55}+u_5+2 h_2 \beta_5+h_2^2 \beta_4, \quad G=\varDelta_{5p}+u_p+h_2 \beta_{p}。 \end{array}$

(4)

其中 ${\beta _4}$ 为拱脚截面处作用有单位弯矩时，该截面的转角； ${\beta _5}$ 和 ${u_5}$ 分别为截面拱脚处作用有单位水平力时，该截面的转角和水平位移； ${\beta _p}$ 和 ${u_p}$ 分别为外荷载作用下，拱脚截面处的转角和水平位移。

最终得出中台阶钢架拱脚处的弯矩、水平力和竖向力：

$\begin{aligned} & M_{\mathrm{nz}}=X_4+h_2 X_5-\frac{1}{2} \eta q_{\mathrm{z}} R^2 \sin ^2 \varphi_{\mathrm{z}}- \\ & \frac{1}{2} \lambda \eta q_{\mathrm{z}} R^2\left(1-\cos \varphi_{\mathrm{z}}\right)^2-\frac{1}{6} \lambda \eta \gamma R^3\left(1-\cos \varphi_{\mathrm{z}}\right)^3- \\ & \quad M_{\mathrm{ns}}-H_{\mathrm{ns}} R\left(\cos \varphi_{\mathrm{s}}-\cos \varphi_{\mathrm{z}}\right)+V_{\mathrm{ns}} R\left(\sin \varphi_{\mathrm{z}}-\sin \varphi_{\mathrm{s}}\right), \end{aligned}$

(5)

${H}_{\text{nz}}={X}_{5}-\lambda \eta {q}_{\text{z}}R(1-\mathrm{cos}{\varphi }_{\text{z}})-\frac{1}{2}\lambda \eta \gamma {R}^{2}{(1-\mathrm{cos}{\varphi }_{\text{z}})}^{2}-{H}_{\text{ns}}\text{，}$

(6)

${V_{{\text{nz}}}} = \eta {q_{\text{z}}}R\sin {\varphi _{\text{z}}} - {V_{{\text{ns}}}} + \gamma {d_2}R{\varphi _{\text{z}}}\cos {\varphi _{\text{z}}} 。$

(7)

式中：η为荷载分担比； ${q_{\text{z}}}$ 为竖向围岩压力； ${\varphi _{\text{z}}}$ 为中台阶钢架拱脚与拱顶的夹角； $\lambda$ 为侧压力系数； ${\varphi _{\text{s}}}$ 为上台阶钢架拱脚与拱顶的夹角；M_ns，H_ns，V_ns分别为上台阶钢架拱脚处的弯矩、水平力和竖向力； $\gamma$ 为围岩重度（kN/m³）；d₂为中台阶锁脚锚管直径。

1.2 锁脚锚管受力分析

锁脚锚管采用全长黏结型空心注浆锚管，锚管端头与钢架紧密焊接，承载钢架传递来的弯矩、水平力和竖向力。假设锁脚锚管打设角度为 ${\alpha _{\text{z}}}$ ，锚管打设的钻孔直径为D。将钢架传递来的弯矩、水平力和竖向力，沿锚管的横向和轴向进行分解，如图 2所示，分别考虑锁脚锚管的横向受力作用和轴向受力作用。

图 2 锁脚锚管受力分析图

Figure 2. Stress analysis diagram of locking foot anchor pipe

下载: 全尺寸图片幻灯片

对由式（5）~（7）得到的钢架拱脚处的弯矩、水平力和竖向力进行分解，从而得到作用于锁脚锚管端头的弯矩 ${M_{{\text{oz}}}}$ 、轴力 ${N_{{\text{oz}}}}$ 和剪力 ${Q_{{\text{oz}}}}$ ：

$\begin{aligned} &M_{\mathrm{oz}}=M_{\mathrm{nz}}=X_4+h_2 X_5-\frac{1}{2} \eta q_{\mathrm{z}} R^2 \sin ^2 \varphi_{\mathrm{z}}-\frac{1}{2} \lambda \eta q_{\mathrm{z}} R^2 \cdot \\ &\left(1-\cos \varphi_{\mathrm{z}}\right)^2-\frac{1}{6} \lambda \eta \gamma R^3 \times\left(1-\cos \varphi_{\mathrm{z}}\right)^3-M_{\mathrm{ns}}- \\ &~~~~~~~~~~~~H_{\mathrm{ns}} R\left(\cos \varphi_{\mathrm{s}}-\cos \varphi_{\mathrm{z}}\right)+V_{\mathrm{ns}} R\left(\sin \varphi_{\mathrm{z}}-\sin \varphi_{\mathrm{s}}\right), \end{aligned}$

(8)

$\begin{aligned} & N_{\mathrm{oz}}=H_{\mathrm{nz}} \cos \alpha_{\mathrm{z}}+V_{\mathrm{nz}} \sin \alpha_{\mathrm{z}}=\left[X_5-\lambda \eta q_{\mathrm{z}} R\left(1-\cos \varphi_{\mathrm{z}}\right)-\right. \\ &~~~~~~~~~~~~~~~~~\left.\frac{1}{2} \lambda \eta \gamma R^2\left(1-\cos \varphi_{\mathrm{z}}\right)^2-H_{\mathrm{ns}}\right] \cos \alpha_{\mathrm{z}}- \\ &~~~~~~~~~~~~~~~\left(\eta q_{\mathrm{z}} R \sin \varphi_{\mathrm{z}}-V_{\mathrm{ns}}+\gamma d_2 R \varphi_{\mathrm{z}} \cos \varphi_{\mathrm{z}}\right) \sin \varphi_{\mathrm{z}}, \end{aligned}$

(9)

$\begin{aligned} Q_{\mathrm{oz}}=- & V_{\mathrm{nz}} \cos \alpha_{\mathrm{z}}+H_{\mathrm{nz}} \sin \alpha_{\mathrm{z}} \\ =- & \left(\eta q_{\mathrm{z}} R \sin \varphi_{\mathrm{z}}-V_{\mathrm{ns}}+\gamma d_2 R \varphi_{\mathrm{z}} \cos \varphi_{\mathrm{z}}\right) \\ & \cos \alpha_{\mathrm{z}}+\left[X_5-\lambda \eta q_{\mathrm{z}} R\left(1-\cos \varphi_{\mathrm{z}}\right)-\right. \\ & \left.\frac{1}{2} \lambda \eta \gamma R^2\left(1-\cos \varphi_{\mathrm{z}}\right)^2-H_{\mathrm{ns}}\right] \sin \alpha_{\mathrm{z}} \quad 。 \end{aligned}$

(10)

有关锁脚锚管的横向和轴向受力分析，陈丽俊等^[11]的方法比较成熟。在其方法的基础上，分析中台阶开挖后钢架拱脚处锁脚锚管端头的内力。详细推导过程在此不做多于阐述。中台阶开挖后，外荷载作用下中台阶钢架拱脚处锁脚锚管端头的内力为

$\begin{aligned} M_{1 \mathrm{z}}=- & \frac{1}{2} \eta q_{\mathrm{z}} R^2 \sin ^2 \varphi_{\mathrm{z}}-\frac{1}{2} \lambda \eta q_{\mathrm{z}} R^2\left(1-\cos \varphi_{\mathrm{z}}\right)^2-\frac{1}{6} \lambda \eta \gamma R^3 \times \\ & \left(1-\cos \varphi_{\mathrm{z}}\right)^3-M_{\mathrm{ns}}-H_{\mathrm{ns}} R\left(\cos \varphi_{\mathrm{s}}-\cos \varphi_{\mathrm{z}}\right)+ \\ & V_{\mathrm{ns}} R\left(\sin \varphi_{\mathrm{z}}-\sin \varphi_{\mathrm{s}}\right), \end{aligned}$

(11)

$\begin{aligned} & Q_{\mathrm{lz}}=-\eta q_{\mathrm{z}} R \sin \varphi_{\mathrm{z}} \cos \alpha_{\mathrm{z}}-\lambda \eta q_{\mathrm{z}} R\left(1-\cos \varphi_{\mathrm{z}}\right) \sin \alpha_{\mathrm{z}}- \\ & \quad \frac{1}{2} \lambda \eta \gamma R^2 \times\left(1-\cos \varphi_{\mathrm{z}}\right)^2 \sin \alpha_{\mathrm{z}}-H_{\mathrm{ns}} \sin \alpha_{\mathrm{z}}+V_{\mathrm{ns}} \cos \alpha_{\mathrm{z}}, \end{aligned}$

(12)

$\begin{aligned} & N_{1 \mathrm{z}}=\eta q_{\mathrm{z}} R \sin \varphi_{\mathrm{z}} \sin \alpha_{\mathrm{z}}-\lambda \eta q_{\mathrm{z}} R\left(1-\cos \varphi_{\mathrm{z}}\right) \cos \alpha_{\mathrm{z}}- \\ & \frac{1}{2} \lambda \eta \gamma R^2 \times\left(1-\cos \varphi_{\mathrm{z}}\right)^2 \cos \alpha_{\mathrm{z}}-H_{\mathrm{ns}} \cos \alpha_{\mathrm{z}}-V_{\mathrm{ns}} \sin \alpha_{\mathrm{z}} 。 \end{aligned}$

(13)

2. 拱顶竖向位移的计算

一般情况下，隧道围岩开挖后，隧道拱顶会产生较大位移，因此拱顶竖向位移可以作为评价支护结构支护效果的主要指标。同样，在钢架+锁脚锚管组合结构中，围岩开挖后也可以采用竖向变形作为评价钢架+锁脚锚管组合结构作用的重要指标。本文根据钢架的基本力学理论模型，采用超静定结构位移的计算方法来分析钢架拱顶的竖向位移。具体计算步骤为

a）将超静定无铰拱转化为静定结构，添加未知力；

b）根据边界条件和受力情况，使用图乘法分别计算荷载作用在钢架上产生的拱顶位移；

c）将上台阶钢架上的荷载对拱顶产生的位移进行叠加，考虑上台阶钢架拱脚变位的影响。

超静定结构拱顶竖向位移计算公式为

$\varDelta = \frac{1}{{EI}}\int {\overline M M{\text{d}}s - } (\overline {{M_{\text{j}}}} \beta + \overline {{V_{\text{j}}}} v + \overline {{H_{\text{j}}}} u) 。$

(14)

式中： $\overline M$ 为拱顶竖向单位集中荷载作用下基本结构任意截面的弯矩；M为超静定结构在全部影响因素下任意截面的弯矩； $\beta$ 为钢架拱脚处的支座转角； $v$ 和 $u$ 分别为钢架拱脚处的支座位移； $\overline {{M_{\text{j}}}}$ ， $\overline {{V_{\text{j}}}}$ 和 $\overline {{H_{\text{j}}}}$ 分别为拱顶单位竖向荷载作用下钢架拱脚处的支座反力。

中台阶开挖支护后，中台阶钢架与上台阶钢架紧密焊接，形成一个整体。将部分的上台阶锁脚锚管端部受力，沿上台阶锚管打设方向，反向施加在上台阶拱脚处。由结构力学可知，先将超静定结构转化为静定结构，添加未知力X₄，X₅，再叠加上外荷载分别作用在钢架上产生的拱顶竖向位移，并考虑中台阶钢架拱脚变位的影响。具体计算步骤在此不做多余展示，求得中台阶钢架拱顶的竖向位移 ${\varDelta _{\text{z}}}$ ：

$\begin{aligned} \varDelta_{\mathrm{z}}= & \frac{1}{E I} \int \overline{M_{\mathrm{z}}} M_{\mathrm{z}} \mathrm{~d} s-\left(\overline{M_{\mathrm{jz}}} \beta_{\mathrm{z}}+\overline{V_{\mathrm{jz}}} \nu_{\mathrm{z}}+\overline{H_{\mathrm{jz}}} u_{\mathrm{z}}\right) \\ = & \frac{1}{E I}\left[X_4 R^2\left(\cos \varphi_{\mathrm{z}}-1\right)-\frac{1}{2} X_5 \times R^3\left(\cos \varphi_{\mathrm{z}}-1\right)^2+\right. \\ & \frac{1}{6} \eta q_{\mathrm{z}} R^4\left(\cos \varphi_{\mathrm{z}}-1\right)^2\left(\cos \varphi_{\mathrm{z}}+2\right)-\frac{1}{6} \lambda \eta q_{\mathrm{z}} R^4 . \\ & \left(\cos \varphi_{\mathrm{z}}-1\right)^3+\frac{1}{24} \lambda \eta \gamma R^5\left(\cos \varphi_{\mathrm{z}}-1\right)^4+ \\ & M_{\mathrm{ns}} R^2\left(1-\cos \varphi_{\mathrm{z}}\right)+\frac{1}{2} H_{\mathrm{ns}} R^3\left(\cos \varphi_{\mathrm{z}}-1\right)\left(\cos \varphi_{\mathrm{z}}-\right. \\ & \left.2 \cos \varphi_{\mathrm{s}}+1\right)-\frac{1}{8} V_{\mathrm{ns}} R^3\left(4 \varphi_{\mathrm{z}}-2 \sin 2 \varphi_{\mathrm{z}}-\right. \\ & \left.\left.8 \sin \varphi_{\mathrm{s}} \cos \varphi_{\mathrm{z}}+8 \sin \varphi_{\mathrm{s}}\right)\right]-R \sin \varphi_{\mathrm{z}} \times \\ & {\left[X_4 \beta_{1 \mathrm{z}}+X_5\left(\beta_{2 \mathrm{z}}+h_{\mathrm{z}} \beta_{1 \mathrm{z}}\right)+\beta_{\mathrm{pz}}\right]-y \cos \alpha_{\mathrm{z}} 。 } \end{aligned}$

(15)

其中，中台阶钢架拱脚变位计算公式为

$\begin{aligned} &\beta_{\mathrm{z}}=X_4 \beta_{1 \mathrm{z}}+X_5\left(\beta_{2 \mathrm{z}}+h_{\mathrm{z}} \beta_{1 \mathrm{z}}\right)+\beta_{p \mathrm{z}} \\ &u_{\mathrm{z}}=X_4 u_{1 \mathrm{z}}+X_5\left(u_{2 \mathrm{z}}+h_{\mathrm{z}} u_{1 \mathrm{z}}\right)+u_{p \mathrm{z}} \\ &~~~~~~~~~~~~~v_{\mathrm{z}}=y \cos \alpha_{\mathrm{z}}。 \end{aligned}$

(16)

式中： ${\beta _{{\text{1z}}}}$ 和 ${\beta _{{\text{2z}}}}$ 分别为中台阶锁脚锚管端头处在X₄和X₅作用下的单位转角； ${u_{1z}}$ 和 ${u_{{\text{2z}}}}$ 分别为中台阶锁脚锚管端头处在X₄和X₅作用下的水平位移；y为中台阶钢架处任一点到拱顶的竖向位移。

3. 工程应用

3.1 工程概况

中河隧道位于秦岭南部的安康市汉滨区吉河镇，是银百线（G69）安康—岚皋高速的控制性工程。其中，右线隧道全长3420 m，起讫桩号为YK20+325—YK23+745；左线隧道全长3442 m，起讫桩号为ZK20+323—ZK23+765。隧道最大埋深约300 m。地层岩性以软质岩石的Ⅳ级和Ⅴ级围岩为主，由强风化-微风化千枚岩组成，鳞片变晶结构，构造为千枚状。

中河隧道建筑界限为净宽11.77 m，净高8.8 m。隧洞实际开挖尺寸应计算预留变形量和支护厚度，隧洞的实际开挖宽度13.6 m，实际开挖高度为10.66 m。隧道Ⅳ围岩采用三台阶法上台阶预留核心土开挖，上台阶开挖高度为3.8 m，开挖宽度为11.35 m；中台阶开挖高度为3 m，开挖宽度为13.6 m；下台阶及仰拱同时进行开挖，并及时进行支护，开挖高度为3.86 m。

支护结构受力计算选取中河隧道左线Ⅳ级围岩段ZK20+620—ZK20+820里程区间为研究对象，埋深在170 m左右，围岩弹性抗力系数K=300 MPa/m。该段围岩采用Ⅰ18型钢+厚24 cm的C25混凝土喷层+Φ42 mm长4.0 m锁脚锚管进行支护，施工现场锁脚锚管的打设角度均为30°，支护参数如表 1所示。通过现场试验结果，结合《工程地质手册》^[18]中的参数范围，确定计算断面围岩的相关力学参数，如表 2所示。

表 1 研究段初期支护设计参数

Table 1. Design parameters of primary support in study section 单位：cm

研究区间	围岩等级	钢架		锁脚锚管				钢筋网		喷射混凝土
研究区间	围岩等级	型号	间距	直径	壁厚	长度	间距	直径	间距	型号	厚度
K20+620—K20+820	Ⅳ	Ⅰ18	80	Φ4.2	0.4	400	80	Φ0.8	20×20	C25	24

下载: 导出CSV

| 显示表格

表 2 围岩及支护材料参数

Table 2. Parameters of surrounding rock and supporting materials

类别	弹性模量/GPa	泊松比	重度/(kN·m^-3)	黏聚力/MPa	内摩擦角/(°)
隧道围岩	2.1	0.31	21.0	1.59	43.2
钢架	206.0	0.27	78.5	—	—
锁脚锚管	206.0	0.27	78.5	—	—
水泥砂浆	15.0	0.13	19.0	—	—
喷射混凝土	28.0	0.17	24.5	—	—

下载: 导出CSV

| 显示表格

3.2 围岩压力的分析

在隧道支护结构的受力计算中，围岩压力是一种重要的荷载，尤其对于深埋隧道。因此，围岩压力的分析至关重要，会直接影响到对锁脚锚管打设角度的研究。

根据中河隧道现场情况，在隧道桩号ZK20+620— ZK20+820区间，选取ZK20+620、ZK20+670、ZK20+720、ZK20+770以及ZK20+820这5个断面进行隧道拱顶竖向围岩压力现场测试^[19]。并将监测数据绘制成时态曲线图，如图 3所示。

图 3 拱顶竖向围岩压力监测曲线

Figure 3. Monitoring curves of vertical pressure surrounding rock of vault

下载: 全尺寸图片幻灯片

由图 3可看出，研究区间内选取的5个断面的拱顶竖向围岩压力随时间变化趋势大致相同。上台阶刚开挖后，围岩压力迅速释放，并占上台阶全部开挖后竖向围岩压力的75%左右。中台阶开挖后，围岩压力短暂下降，然后迅速增加，增加逐渐平缓。下台阶开挖后，围岩压力也出现短暂下降，然后逐渐增加，最终在35 d左右达到平稳。在这个过程中竖向围岩压力虽略有波动，但在各个台阶开挖后拱顶竖向围岩压力差别不大，取平均值得出上台阶开挖后拱顶竖向围岩压力为82.76 kPa，中台阶开挖后拱顶竖向围岩压力为115.92 kPa。通过实测的竖向围岩压力，选用《公路隧道设计规范》^[20]中计算水平围岩压力的公式，计算出上台阶开挖后拱顶处水平围岩压力为15.49 kPa，上台阶钢架拱脚处水平围岩压力为30.16 kPa；中台阶开挖后拱顶处水平围岩压力为21.71 kPa，中台阶钢架拱脚处水平围岩压力为48.82 kPa。

3.3 不同打设角度锁脚锚管支护效果

根据3.2节实测与计算得出的上台阶开挖后竖向围岩压力与水平围岩压力，利用陈丽俊等^[16]推导出的上台阶拱顶位移与锁脚锚管打设角度关系式，通过计算得到上台阶钢架拱顶沉降随锁脚锚管打设角度的理论计算变化曲线，如图 4所示。

图 4 上台阶拱顶竖向位移随锚管打设角度变化曲线图

Figure 4. Variation of vertical displacements of upper step vault with angle of anchor pipe

下载: 全尺寸图片幻灯片

图 4中，上台阶拱顶竖向位移随锁脚锚管打设角度呈现出先减小后增大的趋势。在锁脚锚管打设角度为0°~30°时，上台阶拱顶竖向位移随打设角度的增大急剧下降，30°之后下降逐渐减缓并在45°左右时随锁脚锚管打设角度增大开始呈现增大形势。钢架拱顶竖向位移最小值为19.46 mm，此时上台阶锁脚锚管的打设角度约为45°。

上台阶锁脚锚管的最优打设角度约为45°，与陈丽俊等^[16]人分析的结果吻合。在此基础上，可进一步分析中台阶不同锁脚锚管打设角度的支护效果。在分析时，从考虑与不考虑上台阶锁脚锚管的反力作用两个角度出发，分析的同时验证1.1节中计算假定的合理性。

在不考虑上台阶拱脚处锁脚锚管的反向作用力时，可按照中台阶钢架+锁脚锚管计算模型的拱顶竖向位移计算公式（15），令 ${H_{{\text{ns}}}} = 0$ ， ${V_{{\text{ns}}}} = 0$ ， ${M_{{\text{ns}}}} = 0$ 进行计算。将 ${\varphi _{\text{z}}} =$ 90°， ${q_{\text{z}}}$ =115.9 2kPa代入式（15），得到未考虑上台阶锁脚锚管反向作用力的中台阶钢架拱顶沉降随锁脚锚管打设角度的理论计算变化曲线，如所示。此时的中台阶钢架+锁脚锚管计算模型的拱顶竖向位移理论计算值相当于 ${\varphi _{\text{s}}} =$ 90°， ${q_{\text{s}}}$ = 115.92 kPa时的上台阶钢架+锁脚锚管计算模型的拱顶竖向位移理论计算值。

图 5 未考虑反向作用力的拱顶竖向位移随锚管打设角度变化曲线图

Figure 5. Variation of vertical displacement of vault with angle of anchor pipe without considering reverse force

下载: 全尺寸图片幻灯片

图 5中，未考虑上台阶锁脚锚管反向作用力时，中台阶钢架拱顶沉降最小值为189.76 mm，此时，中台阶拱脚处锁脚锚管的打设角度为55°左右。然而上台阶钢架拱顶竖向位移最小值仅为19.46 mm，中台阶钢架拱顶竖向位移最小值是上台阶钢架拱顶竖向位移最小值的9.75倍，且根据实测中河隧道研究段的拱顶竖向位移值为46.5~55.4 mm，计算值与拱顶竖向位移实测值存在巨大差异。存在如此大差异，主要原因可能是在分析时未考虑上台阶锁脚锚管的反力作用造成的。现在考虑上台阶拱脚处锁脚锚管的反向作用力进行分析。

中台阶开挖支护后，中台阶初期支护围岩压力为115.92 kPa。通过式（15）计算，得到考虑上台阶锁脚锚管反向作用力的中台阶钢架拱顶沉降随锁脚锚管打设角度的理论计算变化曲线，如图 6。从图 6可以看出，拱顶沉降随锁脚锚管打设角度同样呈现先增大后减小的趋势，拱顶沉降在60°~70°范围数值相对较小；最小拱顶沉降出现在65°左右，最小值为46.92 mm，沉降最小值与现场实测值比较吻合。因此，中台阶钢架+锁脚锚管理论计算模型应考虑上台阶锁脚锚管的反向作用力，在考虑反向作用力后，采用本文建立的中台阶钢架+锁脚锚管理论计算模型理论计算值与实测误差较小。

图 6 考虑反向作用力的拱顶竖向位移随锚管打设角度变化曲线图

Figure 6. Variation of vertical displacement of vault along reverse force considering angle of anchor pipe

下载: 全尺寸图片幻灯片

3.4 锁脚锚管打设角度优化分析

钢架+锁脚锚管组合结构中的锁脚锚管主要通过限制钢架的竖向位移起到支护效果。不合理的锁脚锚管打设角度会对钢架+锁脚锚管组合结构的支护效果产生显著影响，甚至可能导致隧道支护结构发生超预期沉降。为研究锁脚锚管的合理打设角度，通过式（15），分析中河隧道案例在不同因素（荷载分担比、钢架型号、锁脚锚管直径）作用下组合结构支护效果随锁脚锚管打设角度的变化规律，确定中台阶开挖后锁脚锚管的最优打设角度。

（1）荷载分担比的影响

陈丽俊^[21]总结了0°和30°两种打设角度下各隧道断面的钢架围岩荷载分担比，得出在锁脚锚管打设角度等于0°时，作用在钢架上的围岩压力分担比为0.1左右；在锁脚锚管打设角度为30°时，作用在钢架上的围岩压力分担比为0.25左右，不超过0.3。锁脚锚管打设角度的增加，使初期支护强度得到提高，钢架+锁脚锚管组合结构承担了更多的围岩压力。因此，本文分别分析0.1，0.2，0.3，0.4这4种围岩荷载分担比时，钢架拱顶沉降理论计算值随锁脚锚管打设角度的变化规律，中台阶打设区间选择0°~80°。中台阶计算模型中沿上台阶锁脚锚管方向的支反力，按照45°打设角度进行计算，且上台阶围岩荷载分担比采用与中台阶相同的比值。通过式（15）计算得出中台阶钢架拱顶沉降理论计算值随锚管打设角度的变化规律，如图 7所示。

图 7 不同荷载分担比时中台阶钢架拱顶竖向位移随锚管打设角度变化曲线

Figure 7. Variation of vertical displacement of middle bench steel frame vault with angle of anchor pipe under different load sharing ratios

下载: 全尺寸图片幻灯片

由图 7可以看出，中台阶钢架+锁脚锚管组合结构在承担不同围岩荷载分担比时，钢架拱顶沉降理论计算值随中台阶锁脚锚管打设角度呈现比例关系，比值与围岩荷载分担比相同。同时，拱顶竖向位移理论计算值随中台阶拱脚处锁脚锚管打设角度呈现先减小，再平稳，最后略微增大的趋势。当锁脚锚管的打设角度为60°~70°左右时，4种分担比情况下，隧道拱顶竖向位移的理论计算值均达到最小值，说明在此情况下，锁脚锚管打设角度选在60°~70°效果较好。

（2）钢架型号的影响

根据《公路隧道设计细则》^[22]，公路隧道支护设计常用钢架型号为Ⅰ16、Ⅰ18、Ⅰ20a和Ⅰ22a。对比Ⅰ16、Ⅰ18、Ⅰ20a和Ⅰ22a这4种型号的工型钢支护效果，分析不同钢架型号支护时钢架拱顶沉降理论计算值随打设角度的变化规律，中台阶打设区间选择0°~80°。同样，中台阶计算模型中沿上台阶锁脚锚管方向的支反力，按照45°打设角度进行计算。采用式（15）计算，得到中台阶钢架拱顶沉降理论计算值随打设角度的变化规律，如图 8所示。

图 8 不同钢架型号下中台阶拱顶竖向位移随锚管打设角度变化曲线

Figure 8. Variation of vertical displacement of middle bench vault with angle of anchor pipe under different steel frame models

下载: 全尺寸图片幻灯片

由图 8可以看出，不同钢架型号支护作用下，随着钢架型号变大隧道拱顶沉降值减小，且拱顶沉降值随中台阶锁脚锚管打设角度均呈现先减小后增大的趋势。当中台阶锚管打设角度为60°~70°时，4种钢架支护下的隧道拱顶沉降曲线均趋于平缓，且到达最小值。同时，对比Ⅰ16工型钢和Ⅰ18工型钢的支护效果可以看出，钢架型号对拱顶沉降的抑制作用效果显著。但随着钢架型号不断增大，钢架力学性能的增加对抑制拱顶沉降的效果在递减。

（3）锁脚锚管直径的影响

在目前的设计中，隧道设计和施工中常用的锁脚锚管直径分别是30，42，50 mm。为分析管径对支护效果的影响，本文将对比Φ30，42，50 mm 3种直径的锁脚锚管支护效果。分析不同锁脚锚管直径支护时，钢架拱顶沉降理论计算值随打设角度的变化规律，中台阶打设区间仍选择0°~80°。同时，中台阶计算模型中沿上台阶锁脚锚管方向的支反力，按照45°打设角度进行计算。采用式（15）计算，得出中台阶不同直径锁脚锚管支护下拱顶竖向位移随锚管打设角度的理论计算变化规律，如图 9所示。

图 9 中台阶不同锚管直径下拱顶竖向位移随锚管打设角度变化曲线图

Figure 9. Variation of vertical displacement of vault with angle of anchor pipe under different diameters of anchor pipe in middle step

下载: 全尺寸图片幻灯片

由图 9可以看出，不同锁脚锚管直径支护作用下，拱顶沉降理论计算值随中台阶锁脚锚管打设角度也呈现先减小后增大的趋势，并在中台阶锁脚锚管打设角度在60°~70°时，钢架拱顶竖向位移达到最佳控制效果。同样可以看出，锁脚锚管直径从30 mm变为42 mm时，拱顶沉降显著下降，但锁脚锚管直径从42 mm变为50 mm时，拱顶沉降虽有减小，但相较于从30 mm到42 mm减小的不多。因此，也不能通过无限地增加锁脚锚管的直径来减小拱顶沉降。

从荷载分担比、钢架型号以及锁脚锚管直径综合影响分析结果来看，中台阶拱脚处锁脚锚管打设角度为60°~70°时，中台阶采用钢架+锁脚锚管组合结构支护下，隧道拱顶沉降相对较小，支护效果最优。

4. 结论

本文根据已有的隧道上台阶开挖后钢架+锁脚锚管力学解析模型，建立了隧道中台阶开挖后钢架+锁脚锚管力学解析模型，以此求出上中台阶开挖后锁脚锚管打设角度与钢架拱顶沉降的理论分析公式。并以银百高速中河隧道为工程实例，分析了钢架拱脚处和锁脚锚管端头处的内力，以及钢架拱顶竖向位移，并确定中台阶开挖后锁脚锚管的最优打设角度。主要得到以下两点结论。

（1）根据三台阶施工过程中钢架+锁脚锚管组合结构分台阶架设，在上台阶钢架+锁脚锚管组合结构力学计算模型基础上，建立了中台阶钢架+锁脚锚管组合结构力学计算模型，求解了中台阶钢架拱脚处截面内力，推导了中台阶开挖后组合结构的拱顶沉降关系式，并以中河隧道为依托工程验证了中台阶钢架+锁脚锚管组合结构力学计算模型的合理性。

（2）基于所推导出的中台阶开挖后组合结构拱顶沉降关系式，以中河隧道为例从荷载分担比、钢架型号和锁脚锚管直径三方面分析了中台阶锁脚锚管的最优打设角度。从结果看，中台阶拱脚处锁脚锚管的最优打设角度约为60°~70°时，组合结构支护效果更好。

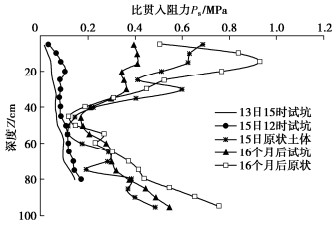

图 6 试坑及原状土体比贯入阻力P_s沿深度变化曲线

Figure 6. Curves of P_s between testing pit soils and undisturbed soils along depth

下载: 全尺寸图片幻灯片

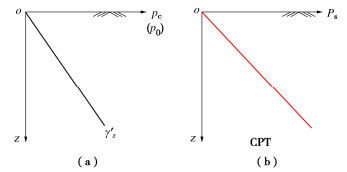

图 1 一层饱和均质正常固结土体固结压力与比贯入阻力图

Figure 1. Consolidation pressures and P_s of one-layer saturated homogeneous soil

下载: 全尺寸图片幻灯片

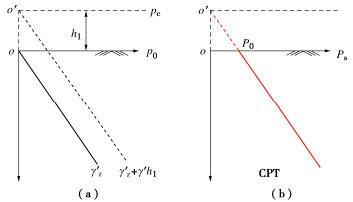

图 2 一层饱和均质超固结土体固结压力与比贯入阻力图

Figure 2. Over-consolidation pressures and P_s of one-layer saturated homogeneous soil

下载: 全尺寸图片幻灯片

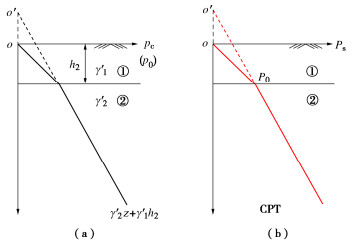

图 3 二层饱和均质正常固结土体固结压力与比贯入阻力图

Figure 3. Consolidation pressures and P_s of two-layers saturated homogeneous soils

下载: 全尺寸图片幻灯片

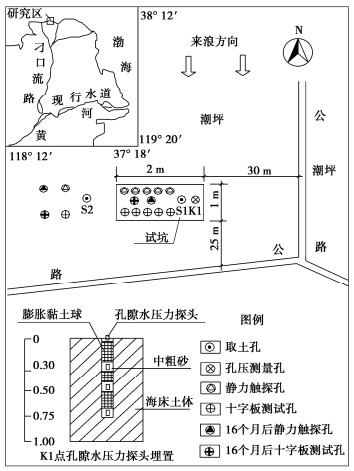

图 4 研究区位置及试验现场布置示意图

Figure 4. Location and arrangments of research area

下载: 全尺寸图片幻灯片

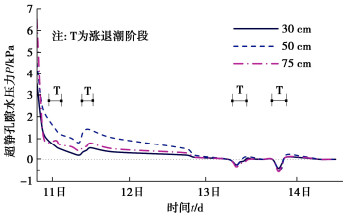

图 5 不同深度处孔隙水压力时程曲线

Figure 5. Time-history curves of pore water pressure

下载: 全尺寸图片幻灯片

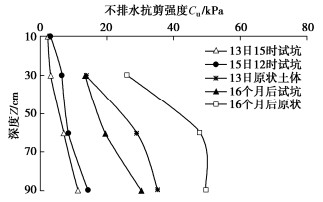

图 7 试坑及原状土体不排水抗剪强度沿深度变化曲线

Figure 7. Curves of C_u between testing pit soils and undisturbed soils along depth

下载: 全尺寸图片幻灯片

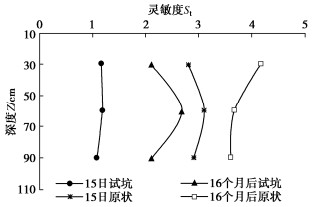

图 8 试坑及原状土体灵敏度变化曲线

Figure 8. Curve of S_t between testing pit soils and undisturbed soils along depth

下载: 全尺寸图片幻灯片

表 1 原状土样与试坑土样物理力学性质指标表

Table 1 Mechanical properties of testing pit soils and undisturbed soils

试样	深度/m	w/ %	ρ/ (g·cm^-3)	e	S_r	I_p	I_L	α_1-2/ MPa^-1	E_s1-2/ MPa	p_cq/ kPa	OCR
原状样	0.0~0.3	24.8	1.94	0.737	90	7.7	0.59	0.147	11.88	163.2	115.7
	0.3~0.6	25.3	1.96	0.732	93	8.0	0.33	0.236	7.62	135.4	31.8
	0.6~1.0	26.8	1.95	0.762	96	7.7	0.26	0.171	10.29	175.8	23.1
试坑样	0.0~0.3	26.4	1.92	0.784	92	8.0	0.91	0.206	8.68	75.8	54.9
	0.3~0.6	28.0	1.91	0.806	94	7.5	0.88	0.251	7.19	51.9	12.6
	0.6~1.0	29.1	1.92	0.793	98	7.8	0.59	0.218	8.24	65.5	8.9

下载: 导出CSV

表 2 用十字板不排水抗剪强度法估算试坑和原状土体先期固结压力和超固结比

Table 2 Estimated pre-consolidation pressures and overconsolidation ratios of tesing pit soils and undisturbed soils with C_u by FVST

深度/ cm	试坑土体				原状土体
	4月15日		16个月后		4月15日		16个月后
	p_c/kPa	OCR	p_c/kPa	OCR	p_c/kPa	OCR	p_c/kPa	OCR
30	6.76	2.39	16.52	5.92	16.89	6.05	37.14	13.31
60	6.90	1.24	19.78	3.54	32.24	5.78	60.59	10.86
90	11.29	1.35	28.65	3.42	34.58	4.13	53.15	6.35

下载: 导出CSV

表 3 用十字板不排水抗剪强度法估算重塑试坑和原状土体固结压力和超固结比

Table 3 Estimated consolidation pressures and overconsolidation ratios of remoded soils with C_u by FVST

深度/ cm	试坑土体				原状土体
	4月15日		16个月后		4月15日		16个月后
	p_cr/kPa	OCR	p_cr/kPa	OCR	p_cr/kPa	OCR	p_cr/kPa	OCR
30	5.54	1.98	6.53	2.34	4.66	1.67	6.21	2.22
60	5.61	1.00	5.77	1.03	7.85	1.46	11.93	2.14
90	10.26	1.22	11.33	1.35	9.14	1.09	10.72	1.28

下载: 导出CSV

表 4 用十字板不排水抗剪强度法估算试坑和原状土体结构强度

Table 4 Estimated structural strengths of testing pit soils and undisturbed soils with C_u by FVST

深度/ cm	试坑土体				原状土体
	4月15日		16个月后		4月15日		16个月后
	p_s/kPa	p_c/p_cr	p_s/kPa	p_c/p_cr	p_s/kPa	p_c/p_cr	p_s/kPa	p_c/p_cr
30	1.22	1.22	9.99	2.53	12.23	3.62	30.93	5.98
60	1.29	1.23	14.01	3.42	24.42	4.11	48.66	5.08
90	1.03	1.10	17.32	2.53	25.44	3.78	42.43	4.96

下载: 导出CSV

表 5 用静力触探比贯入阻力法估算试坑和原状土体固结状态

Table 5 Estimated consolidation states of testing pit soils and undisturbed soils with P_s by SPT

深度/ cm	试坑土体				原状土体
	4月15日		16个月后		4月15日		16个月后
	p_c/kPa	OCR	p_c/kPa	OCR	p_c/kPa	OCR	p_c/kPa	OCR
10	3.78	4.06	22.95	24.68	35.55	38.23	47.26	50.82
20	5.92	3.18	19.51	10.49	28.89	15.53	43.20	23.23
30	4.79	1.72	20.53	7.36	33.73	12.09	25.44	9.12
40	4.85	1.30	11.84	3.18	12.52	3.37	10.66	2.87
50	6.20	1.33	10.15	2.18	6.87	1.48	8.40	1.81
60	6.65	1.19	15.79	2.83	9.90	1.77	13.20	2.37
70	7.84	1.20	17.09	2.62	16.16	2.48	21.09	3.24
80	9.81	1.32	21.26	2.86	21.82	2.93	24.93	3.35
90			27.63	3.30	22.62	2.70	36.88	4.41

下载: 导出CSV

参考文献(24)

[1]	钱家欢, 殷宗泽. 土工原理与计算[M]. 2版. 北京: 中国水利水电出版社, 1996. QIAN Jiahuan, YIN Zongze. Geotechnical Principle and Calculation[M]. 2nd ed. Beijing: China Water & Power Press, 1996. (in Chinese)
[2]	BUTTERFIELD R. A natural compression law for soils[J]. Géotechnique, 1979, 29(4): 469-480. doi: 10.1680/geot.1979.29.4.469
[3]	姜安龙, 赵春风, 高大钊. 确定先期固结压力的数学模型法[J]. 岩土力学, 2003, 24(2): 292-295. doi: 10.3969/j.issn.1000-7598.2003.02.031 JIANG Anlong, ZHAO Chunfeng, GAO Dazhao. Mathematical model method of determining preconsolidation pressure[J]. Rock and Soil Mechanics, 2003, 24(2): 292-295. (in Chinese) doi: 10.3969/j.issn.1000-7598.2003.02.031
[4]	邹越强, 王建斌, 邵孟新. 推求先期固结压力的逐步逼近法[J]. 岩土力学, 1994, 16(3): 548-561. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC403.005.htm ZOU Yueqiang, WANG Jianbing, SHAO Mengxin. Ascertaining precon- solidation pressure by iteration[J]. Rock and Soil Mechanics, 1994, 16(3): 548-561. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC403.005.htm
[5]	顾小芸. 海洋土先期固结压力的综合方法[C]//中国土木工程学会第五届全国土力学及基础工程学术会议论文选集, 厦门, 1987. GU Xiaoyun. Synthetically determinate methods of pre-consolidation pressure of marine soils[C]// Proceedings of The Fifth National Conference on Soil Mechanics and Foundation Engineering, China Civil Engineering Society, Xiamen, 1987. (in Chinese)
[6]	YAMAMOTO T. Wave-induced pore pressures and effective stresses in inhomogeneous seabed foundations[J]. Ocean Engineering, 1981, 8(1): 1-16. doi: 10.1016/0029-8018(81)90002-0
[7]	JENG D S, LEE T L. Dynamic response of porous seabed to ocean waves[J]. Computers and Geotechnics, 2001, 28(2): 99-128. doi: 10.1016/S0266-352X(00)00026-4
[8]	冯秀丽, 沈渭铨, 杨荣民, 等. 现代黄河口区沉积环境与沉积物工程性质的关系[J]. 青岛海洋大学学报, 1994a: 20-28. https://www.cnki.com.cn/Article/CJFDTOTAL-QDHY4S3.003.htm FENG Xiuli, SHEN Weiquan, YANG Rongmin, et al. Relation between the geotecnial character of seabed sediment and the sedimentary enviroment of the modern Huanghe estuary area[J]. Journal of Ocean University of Qingdao, 1994a: 20-28. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-QDHY4S3.003.htm
[9]	张民生, 刘红军, 李晓东, 等. 波浪作用下黄河口粉土液化与"铁板砂" 形成机制的模拟试验研究[J]. 岩土力学, 2009, 30(11): 3347-3351, 3356. doi: 10.3969/j.issn.1000-7598.2009.11.022 ZHANG Minsheng, LIU Hongjun, LI Xiaodong, et al. Study of liquefaction of silty soil and mechanism of development of hard layer under wave actions at Yellow River Estuary[J]. Rock and Soil Mechanics, 2009, 30(11): 3347-3351, 3356. (in Chinese) doi: 10.3969/j.issn.1000-7598.2009.11.022
[10]	冷浩, 胡瑞庚, 刘红军, 等. 波流作用下黄河三角洲硬壳层液化渗流形成机制研究[J]. 工程地质学报, 2021, 29(6): 1779-1787. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202106012.htm LENG Hao, HU Ruigeng, LIU Hongjun, et al. Mechanism of liquefaction seepage of upper seabed layer in the Yellow River Delta under wave-current via numeri-cal simulation[J]. Journal of Engineering Geology, 2021, 29(6): 1779-1787. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202106012.htm
[11]	苏思杨, 孔德琼, 吴雷晔, 等. 波浪作用下海床液化-重固结移动边界分析模型及离心模型试验验证[J]. 岩土工程学报, 2022, 44(6): 1156-1165. doi: 10.11779/CJGE202206021 SU Siyang, KONG Deqiong, WU Leiye, et al. Development and validation of a modified moving boundary model to simulate liquefaction- solidification behaviors of seabed under wave loading[J]. Chinese Journal of Geotechnical Engineering, 2022, 44(6): 1156-1165. (in Chinese) doi: 10.11779/CJGE202206021
[12]	单红仙, 张建民, 贾永刚, 等. 黄河口快速沉积海床土固结过程研究[J]. 岩石力学与工程学报, 2006, 25(8): 1676-1682. doi: 10.3321/j.issn:1000-6915.2006.08.024 SHAN Hongxian, ZHANG Jianmin, JIA Yonggang, et al. Study on consolidation process of rapidly deposited seabed soils in Yellow River Estuary[J]. Chinese Journal of Rock Mechanics and Engineering, 2006, 25(8): 1676-1682. (in Chinese) doi: 10.3321/j.issn:1000-6915.2006.08.024
[13]	杨秀娟, 贾永刚. 黄河口入海泥沙沉积固结过程长期现场观测研究[J]. 岩土工程学报, 2013, 35(4): 671-678. http://cge.nhri.cn/article/id/15019 YANG Xiujuan, JIA Yonggang. Long-term field observation of sediment consolidation process in Yellow River Delta, China[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(4): 671-678. (in Chinese) http://cge.nhri.cn/article/id/15019
[14]	张建民, 单红仙, 贾永刚, 等. 波浪和潮波作用下黄河口快速沉积海床土非均匀固结试验研究[J]. 岩土力学, 2007, 28(7): 1369-1375, 1380. doi: 10.3969/j.issn.1000-7598.2007.07.016 ZHANG Jianmin, SHAN Hongxian, JIA Yonggang, et al. An experimental study of nonuniform consolidation of rapid sediment seabed soils at Yellow River mouth subjected to wave and tide wave loading[J]. Rock and Soil Mechanics, 2007, 28(7): 1369-1375, 1380. (in Chinese) doi: 10.3969/j.issn.1000-7598.2007.07.016
[15]	冯秀丽, 周松望, 林霖, 等. 现代黄河三角洲粉土触变性研究及其应用[J]. 中国海洋大学学报(自然科学版), 2004, 34(6): 1053-1056. https://www.cnki.com.cn/Article/CJFDTOTAL-QDHY200406026.htm FENG Xiuli, ZHOU Songwang, LIN Lin, et al. The thixotropy of silt in Huanghe delta[J]. Periodical of Ocean University of China, 2004, 34(6): 1053-1056. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-QDHY200406026.htm
[16]	PRIOR D B, SUHAYDA J N, et al. Storm wave reactivation of submarine landslide[J]. Nature, 1989(341): 159-164.
[17]	FELLENIUS B H. Discussion on soil properties[C]// Proceedings of the 1st ICSMFE, Cambridge: Harvard University, MA, 1936.
[18]	SKEMPTON A W. The planning and design of the new Hong Kong airport[C]// Proceedings of the Institution of Civil Engineers, London, 1957: 305-307.
[19]	LADD C C, FOOTT R, ISHIHARA K, et al. Stress deformation and strength characteristics[C]// Proceedings of the 9th ICSMFE, Tokyo, 1977: 421-494.
[20]	简文彬, 吴振祥, 童文德, 等. 静力触探判别软土固结历史[J]. 岩石力学与工程学报, 2005, 24(12): 2166-2169. doi: 10.3321/j.issn:1000-6915.2005.12.027 JIAN Wenbin, WU Zhenxiang, TONG Wende, et al. Consolidation state of soft soil differentiated by static cone sounding[J]. Chinese Journal of Rock Mechanics and Engineering, 2005, 24(12): 2166-2169. (in Chinese) doi: 10.3321/j.issn:1000-6915.2005.12.027
[21]	臧启运. 黄河三角洲近岸泥砂[M]. 北京: 海洋出版社, 1996. ZANG Qiyun. Alongshore Mud and Sand of Yellow River Delta[M]. Beijing: Ocean Press, 1996. (in Chinese)
[22]	龚晓南, 熊传祥, 项可祥, 等. 黏土结构性对其力学性质的影响及形成原因分析[J]. 水利学报, 2000, 31(10): 43-47. https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB200010006.htm GONG Xiaonan, XIONG Chuanxiang, XIANG Kexiang, et al. The formation of clay structure and its influence on mechanical characteristics of clay[J]. Journal of Hydraulic Engineering, 2000, 31(10): 43-47. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB200010006.htm
[23]	孟高头. 土体原位测试机理、方法及其工程应用[M]. 北京: 地质出版社, 1997. MENG Gaotou. Mechanism, Method and Engineering Application of Soil in-situ Testing[M]. Beijing: Geological Publishing House, 1997. (in Chinese)
[24]	王俊超. 黄河口潮坪沉积物对水动力作用研究[D]. 青岛: 中国海洋大学, 2004. WANG Junchao. Research of Sediment Response to the Hydrodynamic Action on the Tide Flat of Yellow River[D]. Qingdao: Ocean University of China, 2004. (in Chinese)

施引文献(20)

期刊类型引用(7)

1.	罗强，程田，薛元，刘宏扬，张东卿. 路堤下CFG桩复合地基稳定性分析方法及试验验证. 铁道学报. 2024(11): 145-154 . 百度学术
2.	周岳，柯辉，庞正伟，汪旭，祝必仁，王虎. 基坑开挖对超深软土复合地基桩体的影响研究. 广州建筑. 2023(06): 1-4 . 百度学术
3.	罗强，马宏飞，王腾飞，张良，蒋良潍. 路堤下混凝土桩复合地基抗桩体弯折破坏地梁效应. 中南大学学报(自然科学版). 2022(08): 3144-3155 . 百度学术
4.	郑刚，赵佳鹏，周海祚，于晓旋，夏博洋，王金山. 国内外高速公路、铁路地基处理技术回顾. 地基处理. 2021(02): 91-99 . 百度学术
5.	张经双，段雪雷，吴倩云，刘永翔，夏香港. 氯盐-干湿循环耦合作用下水泥土的力学性能. 建筑材料学报. 2021(03): 508-515+550 . 百度学术
6.	刘仕东. 上合组织(连云港)国际物流园专用铁路搅拌桩水泥掺量研究. 铁道勘察. 2020(02): 47-52 . 百度学术
7.	郑刚，周海祚. 复合地基极限承载力与稳定研究进展. 天津大学学报(自然科学与工程技术版). 2020(07): 661-673 . 百度学术

其他类型引用(13)

资源附件(1)

其他相关附件
- PDF格式
  22-202409-G23-0387⼀⽂审稿意⻅与作者答复点击下载(599KB)

图(8) / 表(5)

计量

文章访问数: 345
HTML全文浏览量: 49
PDF下载量: 69
被引次数: 20

0. 引言
1. 钢架+锁脚锚管结构受力特性分析
1.1 钢架受力分析
1.2 锁脚锚管受力分析
2. 拱顶竖向位移的计算
3. 工程应用
3.1 工程概况
3.2 围岩压力的分析
3.3 不同打设角度锁脚锚管支护效果
3.4 锁脚锚管打设角度优化分析
4. 结论

利用原位测试试验确定黄河口潮滩粉质土固结状态研究 English Version

作者简介: 张建民(1971—)，男，硕士，高级工程师，主要从事工程地震、岩土工程等方面的研究工作。E-mail: jianmin_1991@s163.com

计量

出版历程

Consolidation states of silty soils in tidal flats of Yellow River estuary by in-situ testing

0. 引言

1. 钢架+锁脚锚管结构受力特性分析

1.1 钢架受力分析

1.2 锁脚锚管受力分析

2. 拱顶竖向位移的计算

3. 工程应用

3.1 工程概况

3.2 围岩压力的分析

3.3 不同打设角度锁脚锚管支护效果

3.4 锁脚锚管打设角度优化分析

4. 结论

期刊类型引用(7)

其他类型引用(13)

其他相关附件

PDF格式

计量

出版历程

目录

0. 引言

1. 钢架+锁脚锚管结构受力特性分析

1.1 钢架受力分析

1.2 锁脚锚管受力分析

2. 拱顶竖向位移的计算

3. 工程应用

3.1 工程概况

3.2 围岩压力的分析

3.3 不同打设角度锁脚锚管支护效果

3.4 锁脚锚管打设角度优化分析

4. 结论

作者简介:
张建民(1971—)，男，硕士，高级工程师，主要从事工程地震、岩土工程等方面的研究工作。E-mail: jianmin_1991@s163.com
