地下水封石油洞库竖直水幕设计参数及其影响分析

乔丽苹; 王菲; 王者超; 李成

doi:10.11779/CJGE20230353

地下水封石油洞库竖直水幕设计参数及其影响分析 English Version

乔丽苹^1,,
王菲¹,
王者超^2, ,,
李成²

1.
东北大学资源与土木工程学院, 辽宁沈阳 110819
2.
东北大学深部金属矿山安全开采教育部重点实验室, 辽宁沈阳 110004

基金项目:

国家自然科学基金面上项目 42177157

辽宁省应用基础研究计划项目 2023JH2/101300153

辽宁省应用基础研究计划项目 2022JH2/101300127

沈阳中青年科技创新人才支持计划项目 RC210405

沈阳市科学技术计划项目 22-322-3-17

沈阳市科学技术计划项目 23-407-3-25

详细信息

作者简介:
乔丽苹(1982—)，女，博士，副教授，博士生导师，主要从事岩土工程的教学与研究工作。E-mail：qiaoliping@mail.neu.edu.cn

通讯作者:
王者超, E-mail: wangzhechao@mail.neu.edu.cn

中图分类号: TU432
计量
- 文章访问数: 320
- HTML全文浏览量: 43
- PDF下载量: 66
出版历程
- 收稿日期: 2023-04-22
- 网络出版日期: 2023-10-19
- 刊出日期: 2024-06-30

Design parameters for vertical water curtains and their effect on underground water-sealed oil storage caverns

1.
College of Resources and Civil Engineering, Northeastern University, Shenyang 110819, China
2.
Key Laboratory of Ministry of Education for Safe Mining in Deep Metal Mines, Northeastern University, Shenyang 110004, China

摘要

摘要: 滨海地区地下水封石油洞库工程中，需要增设竖直水幕系统，以满足其水封性和控制海水入侵。为研究竖直水幕系统的设计方法与参数，以滨海地区某地下水封石油洞库为例，通过有限元数值模拟方法获得了竖直水幕孔距主洞室距离d、竖直水幕孔间距b、竖直水幕孔长度l和竖直水幕孔注水压力 ${p_{\text{i}}}$ 4个参数对洞库周围地下水渗流场、水封性、涌水量以及海水分布范围的影响规律，并与现有结果进行了对比验证。研究表明：竖直水幕孔距主洞室距离主要影响竖直水幕孔的埋深范围，长度的影响范围取决于超出主洞室的变化位置，间距和注水压力影响整个深度范围；4个参数对水封性和抑制海水入侵的影响程度顺序分别为：b<l<d< ${p_{\text{i}}}$ ，d<b<l< ${p_{\text{i}}}$ ；研究中共7个工况存在海水入侵洞室的风险，需进一步增强淡水补给。研究结论可为滨海地区地下水封石油洞库的竖直水幕设计参数提供一定理论依据。
- 地下水封石油洞库 /
- 竖直水幕 /
- 设计参数 /
- 水封性 /
- 涌水量
Abstract: The additional vertical water curtain system is required in the underground water-sealed oil storage cavern project in coastal areas to meet its water-sealed properties and control seawater intrusion. In order to study the design method and parameters for the vertical water curtain system, the influence laws of four parameters of hole distance from the storage cavern (d), hole spacing (b), hole length (l) and hole injection pressure ( ${p_{\text{i}}}$ ) of the vertical water curtain on the groundwater seepage field, water-sealed properties, water inflow and seawater distribution range around the cavern are obtained by using the finite element numerical simulation method and compared with the existing results for verification based on an underground water-sealed oil storage cavern in the coastal area. The research shows that the hole distance of the vertical water curtain from the storage cavern mainly has an impact on its burial depth range. The range of influences of the length depends on the location of the change beyond the storage cavern, and the spacing and injection pressure affect the entire depth range. The degree of influences of the four parameters on the water-sealed properties and prevention of seawater intrusion are as follows: b<l<d< ${p_{\text{i}}}$ and d<b<l< ${p_{\text{i}}}$ , respectively. A total of seven cases in the study are at risk of seawater intrusion into the cavern, and further enhancement of freshwater recharge is required. The research results can provide a theoretical basis for the design parameters of the vertical water curtains of the groundwater-sealed oil cave reservoirs in coastal areas.
- underground water-sealed oil storage cavern /
- vertical water curtain /
- design parameter /
- water-sealed property /
- water inflow

HTML全文

0. 引言

随着岩土与地下工程的发展,涌现出越来越多复杂条件下的大型地下结构,如已建成的近6 km长的港珠澳大桥超长沉管隧道^[1]。地震发生时,由于场地条件复杂、结构尺寸较大,地震波达到的各点时会存在明显的时间间隔,导致各点产生运动相位差,这种现象称之为地震动空间差动效应,它会显著放大岩土体和结构的地震响应。在1985年墨西哥城地震、1995年日本神户地震、1999年中国台湾集集地震以及2008年汶川地震中,长隧道结构就因地震空间差动效应而沿纵向发生较大程度的破坏^[2-6]。数值分析也表明^[7-9],地震动差动效应对长隧道动力响应以及岩土工程自由场分析具有不可忽视的影响。

多点振动台试验是研究地震动作用下结构动力响应的有效方法,主要需要借助模型箱的设计来实现地震空间差动效应模拟,即将多点振动台产生的离散输入转换为地震波的非一致连续输入。目前多点振动台的模型箱常设计为分离式剪切型箱体^[10]和连续体模型箱^[11],但难以合理模拟行波传播的相位变化。文献[12～17]提出了4台阵节段式刚性模型箱,验证了该箱体模拟行波输入的可行性。但是该模型箱的试验条件要求较高,需要具备4个独立的振动台面,不易推广实现。而且该方案是通过试算的方式给出模型箱参数,并未得到模型箱设计参数的解析表达,拟合的精度和适用范围有待提高。

本文针对具有普遍意义的双台阵试验系统,基于模型箱计算模型与简化假定,利用积分变换和留数定理推导出双台面简谐行波输入条件下模型箱动力响应的解析解。以基岩面的地震动连续差动输入为目标,推导出基于双台阵模拟地震空间差动效应的模型箱参数解析表达式。最后通过多台面振动台空箱试验,对解析计算得到的模型箱参数进行了验证。

1. 双台阵模型箱

在双台阵试验系统中,地震动差动效应模拟的关键是利用两个独立的振动台来实现非一致地震动的连续多点激励,具体需满足以下目标：①模型箱各点的加速度响应的峰值保持一致；②模型箱各点加速度响应的主频保持一致；③模型箱各点时间差沿行波传播方向应保持一致,即加速度响应的相位保持均匀变化。

在文献[12～17]提出的节段式刚性模型箱的基础上,本文针对具有普遍意义的双台阵试验系统,改进得到一种模型箱方案,具体形式如图1所示。模型箱设计为3个区域,主要由两个主动箱和一个随动箱构成,主动箱和随动箱之间采用刚性连接。主动箱通过螺栓固定于振动台面,作为地震激励源；随动箱放置于托架的滑动球铰上,高度与主动箱保持一致,通过主动箱带动随动箱参与振动。滑动球铰主要包括钢球和底座,横断面如图2所示,通过螺栓固定在托架上以减小箱底和托架之间的摩擦。箱体的材料全部为钢材制成,侧壁钢板外部采用横纵交错排列的槽钢对模型箱进行加固,内部粘贴聚苯乙烯泡沫板以减轻边界效应。为有效实现差动效应的模拟,在以上设计要点的基础上,还需要从解析的角度进一步给出模型箱的材料以及箱体长度等具体设计参数。

图 1 双台阵模型箱设计

Figure 1. Design of model box on dual-array shaking tables

下载: 全尺寸图片幻灯片

图 2 滑动球铰横断面图

Figure 2. Cross section of sliding spherical hinge

下载: 全尺寸图片幻灯片

2. 模型箱参数解析

2.1 双台阵动力响应解析解

简化分析将模型箱假定为弹性梁体系,即各箱体均为欧拉–伯努利梁^[12-15]。由于本文模型箱的设计断面刚度较大,其横断面剪切变形较小,因此假定模型箱为欧拉–伯努利梁较为合理。

建立如图3所示的坐标系。主动箱的长度为a,随动箱的长度为 $b$ ,梁截面弯曲刚度为 $E I$ ,单位长度质量为 $ρ A$ 。其中 $E$ 为弹性模量, $I$ 为梁截面惯性矩, $ρ$ 为梁密度, $A$ 为梁截面积。定义 $y (x, t)$ 为梁挠度, $F (x, t)$ 为简谐线荷载,C为行波波速,主动箱之间的时间差为 $Δ t = b / C$ ,则作用在两台面上的简谐行波荷载可以表示为

$\begin{array}{l} F_{i} (x, t) \\ = {\begin{cases} P \sin [2 π Ω (t - (i - 1) Δ t)] (x_{2 i - 2} \leq x \leq x_{2 i - 1}) \\ 0 (其他) \end{cases}, \end{array}$

(1)

图 3 离散非一致输入下无限长欧拉-伯努利梁

Figure 3. Infinite Bernoulli-Euler beam subjected to discrete non-uniform input

下载: 全尺寸图片幻灯片

式中, $Ω$ , $P$ 分别为简谐荷载的频率和幅值,区间 $[x_{2 i - 2}, x_{2 i - 1}]$ 为各简谐荷载的作用范围, $i = 1, 2$ 。

在任意动荷载下欧拉–伯努利梁位移响应的退化解为^[18]

$\begin{array}{l} y (x, t) = \frac{1}{π} \frac{1}{ρ A} \int_{- \infty}^{+ \infty} \int_{0}^{+ \infty} \frac{\cos [u (r - x)]}{\sqrt{\frac{E I}{ρ A} u^{4}}} \cdot \\ {\int_{0}^{t} F (r, s) \sin [\sqrt{\frac{E I}{ρ A} u^{4}} (t - s)] d s} d u d r \end{array}$ ,

(2)

式中,r,u和s为积分变换的变换变量。

将式（1）代入式（2）推导出两台面简谐行波荷载作用下的梁挠度为

$\begin{array}{l} y (x, t) \\ = \frac{2 P}{π ρ A} \sum_{i = 1}^{2} {\int_{0}^{+ \infty} \frac{\sin \frac{u (x_{2 i - 1} - x_{2 i - 2})}{2} \cos \frac{u (x_{2 i - 2} + x_{2 i - 1} - 2 x)}{2}}{\sqrt{\frac{E I}{ρ A} u^{3} (\frac{E I}{ρ A} u^{4} - 4 π^{2} Ω^{2})}} \cdot \\ {\sqrt{\frac{E I}{ρ A}} u^{2} \sin {2 π Ω [t - (i - 1) Δ t]} - \\ 2 π Ω \sin {\sqrt{\frac{E I}{ρ A}} u^{2} [t - (i - 1) Δ t]}} d u} \end{array}$ 。

(3)

将式（3）对时间求导,得到加速度 $a (x, t)$ 为

$a (x, t) = \frac{2 P}{π E I} \sum_{i = 1}^{2} \int_{0}^{+ \infty} f (u) d u$ ,

(4)

式中,

$\begin{array}{l} f (u) = \frac{\sin \frac{u (x_{2 i - 2} - x_{2 i - 1})}{2} \cos \frac{u (x_{2 i - 1} + x_{2 i - 2} - 2 x)}{2}}{u^{5} - 4 π^{2} Ω^{2} \frac{ρ A}{E I} u} \cdot \\ {{(2 π Ω)}^{2} \sin {2 π Ω [t - (i - 1) Δ t_{i}]} \\ 2 π Ω \sqrt{\frac{E I}{ρ A}} u^{2} [t - (i - 1) Δ t_{i}]}} \end{array}$ 。

(5)

$f (u)$ 存在5个奇异点0, $\pm \sqrt{2 π Ω} \sqrt[4]{ρ A / E I} i$ , $\pm \sqrt{2 π Ω} \sqrt[4]{ρ A / E I}$ ,因此构造如图4所示的积分围道,形成一个剔除奇异点的闭合空间,来求解积分。该围道由以原点为圆心、 $R$ 为半径的大半圆弧 $C_{R}$ 和分别以0, $\pm \sqrt{2 π Ω} \sqrt[4]{ρ A / E I}$ 为圆心, $δ$ 为半径的3个小半圆弧 $C_{δ 1}, C_{δ 2}, C_{δ 3}$ ,以及4个直线段L₁,L₂,L₃,L₄构成。当 $δ$ 和 $R$ 分别趋近为0和∝时,可通过3个小半圆弧C_δ1,C_δ2,C_δ3来剔除域内存在的奇异点,4个直线段L₁,L₂,L₃,L₄以及大圆弧 $C_{R}$ 来连接曲线段构成闭合区间并将积分围道扩展到无限域内。

图 4 积分围道

Figure 4. Integral contour

下载: 全尺寸图片幻灯片

考虑该围道上的复变积分得

$\begin{array}{l} \oint_{C} f (z) d z = \int_{C_{R}} f (z) d z + \int_{C_{δ 1}} f (z) d z + \\ \int_{C_{δ 2}} f (z) d z + \int_{C_{δ 3}} f (z) d z + \int_{L_{1} + L_{2} + L_{3} + L_{4}} f (z) d z \end{array}$ 。

(6)

定义该围道中 $δ \to 0$ , $R \to \infty$ ,且由于 $f (u)$ 为偶函数,结合留数定理可得

$\int_{L_{1} + L_{2} + L_{3} + L_{4}} f (z) d z = \int_{- \infty}^{\infty} f (u) d u = 2 \int_{0}^{\infty} f (u) d u$ ,

(7)

$\int_{C_{R}} f (z) d z = i (π - 0) \lim_{z \to 0} f (z) = 0$ ,

(8)

$\int_{C_{δ 1}} f (z) d z + \int_{C_{δ 2}} f (z) d z + \int_{C_{δ 3}} f (z) d z = i (0 - π) \cdot$ 。

(9)

由将式（7）～（9）代入式（6）可得到

$\int_{0}^{\infty} f (u) d u = \frac{1}{2} \oint_{C} f (z) d z$ 。

(10)

根据留数定理有

$\oint_{C} f (z) d z = 2 π i \cdot res {f (z) |}_{z = \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}} i}$ ,

(11)

式中, $res$ 为在 $f (z)$ 围道内奇异点对应的留数。

联立式（4）,（10）,（11）可得

$\begin{matrix} a (x, t) = \\ \sum_{i = 1}^{2} {[e^{- (\frac{x_{2 i - 1} - x_{2 i - 2}}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}} - e^{(\frac{x_{2 i - 1} - x_{2 i - 2}}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}}] \\ [e^{(\frac{x_{2 i - 1} + x_{2 i - 2}}{2} - x) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}} {+e}^{(x - \frac{x_{2 i - 1} + x_{2 i - 2}}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}}] \\ \frac{P E I}{32 π^{2} Ω^{2} ρ^{2} A^{2}} \sin [2 π Ω (t - (i - 1) Δ t)]} \end{matrix}$ 。

(12)

式（12）为双台面输入条件下的加速度响应解析解的化简形式,该表达形式可以直观反映模型箱动力响应与模型箱参数之间的解析关系。

2.2 模型箱参数分析

要实现地震空间差动效应的模拟,首先要保证箱体各点加速度响应的峰值和主频保持一致,即式（12）中 $a (x, t)$ 的幅值和频率随x的变化较小。可以发现,当模型箱箱体材料采用钢材时,结构的刚度 $E I$ 远大于单位长度质量 $ρ A$ , $\sqrt{2 π Ω} \sqrt[4]{ρ A / E I}$ 趋近于0,可以对式（12）进行泰勒展开,不考虑截断误差,式（12）可以近似化简为

$\begin{matrix} a (x, t) = \sum_{i = 1}^{2} {\frac{（ x_{2 i - 2} - x_{2 i - 1} ） \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}} P E I}{16 π^{2} Ω^{2} ρ^{2} A^{2}} \cdot \\ \sin {2 π Ω [t - (i - 1) Δ t]} \begin{array}{l} \end{array}} \end{matrix}$ 。

(13)

由式（13）可以得到, $a (x, t)$ 的近似幅值和频率不会随x的不同而变化,即箱体各点加速度响应的峰值与主频均可以保持一致。因此当模型箱箱体采用钢材时,可以保证加速度响应幅值和主频满足地震空间差动效应模拟的要求。

除此之外,以实际地震动连续差动输入为目标,还需要保证模型箱各点时间差沿行波传播方向保持一致,即加速度响应的相位均匀连续变化。而在实际的振动台试验中,行波是以材料自身的剪切波速在结构中传递,当输入的荷载波速等于材料剪切波速时,可保证各点加速度响应的相位均匀连续变化。而试验行波波速是指考虑模型相似比关系的实际试验输入波速,由于相似比的折减,其通常远远小于材料剪切波速。因此需要利用解析解中相位变化和模型箱参数的关系,实现材料剪切波速和试验行波波速的等效转化,使两者具有一致的相位变化。

由式（1）和图2可得,随动箱长度 $b = x_{2} - x_{1}$ ,主动箱长度 $a = x_{1} - x_{0} = x_{3} - x_{1}$ 。设行波波速为 $C$ ,时间差 $Δ t = b / C$ ,取随动箱中点分析,即 $x_{h} = x_{2} +$ $(x_{2} - x_{1}) / 2 = a + b / 2$ ,代入式（12）得到

$\begin{array}{l} a (x_{h}, t) = (e^{- (\frac{a}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}} - e^{(\frac{a}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}}) \cdot \\ [e^{(\frac{a + b}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}} {+e}^{(- \frac{a + b}{2}) \sqrt{2 π Ω} \sqrt[4]{\frac{ρ A}{E I}}}] \cdot \end{array}$

$\frac{P E I}{16 π^{2} Ω^{2} ρ^{2} A^{2}} \cos (π Ω \frac{b}{C}) \sin (2 π Ω t - π Ω \frac{b}{C})$ 。

(14)

由式（14）可以看出加速度响应的相位与随动箱长度和行波波速 $C$ 的比值有关,因此可以通过调整参数使两种波速具有一致的相位变化。当随动箱长度 $b$ 与剪切波速 $v_{s}$ 和试验行波波速 $C_{a}$ 存在以下关系：

$b = n \frac{v_{s}}{Ω} = (1 - n) \frac{C_{a}}{Ω}$ ,

(15)

式中, $n$ 为0～1之间的常数。可通过将满足式（15）的剪切波速和试验行波波速分别代入到式（14）中,求解出两种波速条件下的相位。对比可发现此条件下,剪切波速和试验行波波速对应相位之和不随时间t变化,始终保持定值 $π$ ,即两种波速对应相位随时间的变化一致。通过数值积分可验证剪切波速和试验行波波速对应相位之和不随箱体各点位置x变化,也均为定值 $π$ ,即两种波速对应的加速度相位随位置的变化也一致。因此式（15）条件下,可以满足剪切波速和试验行波波速具有一致的相位变化。

材料的剪切波速 $v_{s}$ 为

$v_{s} = \sqrt{\frac{E}{2 (1 + μ) ρ}}$ ,

(16)

式中, $μ$ 为泊松比。

将式（16）代入式（15）可以得到

$b = \frac{\sqrt{\frac{E}{2 (1 + μ) ρ}} C_{a}}{Ω \sqrt{\frac{E}{2 (1 + μ) ρ}} + Ω C_{a}}$ 。

(17)

当随动箱长度b满足式（17）时,可以实现材料剪切波速和试验行波波速在相位变化方面的等效,从而达到模型箱加速度响应的相位均匀连续变化。

由式（17）可知,最佳随动箱长度与输入荷载参数密切相关。为了研究行波波速和频率对随动箱长度的影响,行波波速C_a分别取100,200,300,400 m/s,频率f取0～50 Hz,泊松比 $μ$ =0.3,密度 $ρ$ =7850 kg/cm³,弹性模量 $E = 2.06$ × $10^{11} Pa$ 。不同行波波速条件下最佳随动箱长度与频率关系曲线如图5所示。由图5可知,随着频率的增加,最佳随动箱长度呈现非线性降低。不同行波波速对应的随动箱长度也不同,最佳随动箱长度会随行波波速的增加而增加。当输入荷载参数给定时,最佳随动箱长度可唯一确定。

图 5 最佳随动箱长度与频率关系曲线

Figure 5. Length-frequency spectra of inactive box

下载: 全尺寸图片幻灯片

通过对双台振动力响应解析解的参数化分析,可以得到：在双台面振动台试验中,为了更好地实现地震空间差动效应的模拟,建议采用钢材制作模型箱箱体；随动箱长度与材料参数、输入荷载参数应满足式（17）所示的解析关系。

3. 试验验证

基于上文推导的最佳隧道箱长度解析表达式,代入模型箱的密度、刚度和泊松比以及输入荷载的频率和波速,可计算出最佳随动箱长度并用于模型箱设计,并通过双台面振动台空箱试验来验证模型箱参数解析式的准确性。

3.1 试验工况

双台阵试验系统由A、B两个独立的振动台构成,台面的尺寸（长×宽）均为4 m×6 m。试验的全景图如图6所示,主动箱和随动箱的横断面尺寸(宽 $\times$ 高)为4.5 m×1.2 m,主动箱长度为4.0 m。整个体系包括模型箱、托架和球铰,均由钢材制成。随动箱放置于支撑托架上,与主动箱保持高度一致,支撑托架的构造见图7（a）。根据模型参数分析结果,箱体采用薄壁钢结构,在保证承载能力的同时,有效减小箱体厚度。滑动球铰主要包括钢球和底座,如图7（b）所示,主要用于减小托架和模型箱底部之间的摩擦。模型箱相关的计算参数分别为：每延米质量 $ρ A = 50 kg/m$ ,每延米刚度 $E I = 1$ × $10^{11} N \cdot m \cdot {rad}^{- 1}$ 。

图 6 模型箱横断面

Figure 6. Cross section of model box

下载: 全尺寸图片幻灯片

图 7 支撑系统

Figure 7. Supporting system

下载: 全尺寸图片幻灯片

结合Buckingham-π理论与量纲分析方法^[17],通过相似比关系确定振动台试验输入荷载的相关参数。振动台试验采用简谐波输入,通过对上海人工合成地震动进行加速度和频率相似比折减,计算得加速度峰值和频率分别为 $10 m \cdot s^{- 2}$ 和 $50 Hz$ ,简谐波沿水平横向振动。通过对基岩面剪切波速进行波速相似比折减,可得到试验行波波速 $C_{a} = 289 m \cdot s^{- 1}$ 。

将模型箱的密度、刚度和泊松比以及输入荷载的频率和波速代入式（17）,计算得到最佳随动箱长度 $b = 5.5 m$ 。振动台A先起振,之后振动台B再起振,两振动台之间的时间差为两台阵之间距离与试验行波波速的比值,计算得0.033 s。

模型箱内安装7个加速度计量测量各点水平加速度响应,布置方式如图8所示。其中 $x_{1}$ ～ $x_{7}$ 分别为主动箱1中点、随动箱与主动箱1的连接位置、随动箱1/4、1/2、3/4位置、随动箱与主动箱2的连接位置、主动箱2中点。

图 8 观测点位置

Figure 8. Layout of measuring points

下载: 全尺寸图片幻灯片

3.2 结果分析

图9（a）,（b）给出了主动箱的加速度时程和频谱曲线,可以看到,主动箱加速度峰值和主频达到 $10 m \cdot s^{- 2}$ 和 $50 Hz$ ,有效实现了主动箱的地震波输入。图10给出了模型箱各点加速度响应峰值、主频和时间差及其与对应目标值的对比。由图10（a）可知,各点加速度响应时间差呈现连续均匀变化,和目标值相近,表现出较好的行波传播效果。由图10（b）,（c）可知,箱体各观测点的主频响应和目标值完全吻合,峰值加速度在目标值附近呈现小幅波动,其误差主要来自于试验过程中噪声等环境因素对试验数据的干扰,但鉴于其波动较小可认为主动箱和随动箱的主频和峰值加速度基本保持一致。空箱试验结果表明,箱体加速度响应的主频、加速度幅值以及时间差均满足地震空间差动效应模拟的要求。需要说明的是,在实际振动台试验中,模型箱内会装填模型土,可将箱体与箱内模型土视为整体,采用等效刚度的方式近似考虑模型土对箱体的影响,根据土–结构相对刚度比对模型箱参数进行修正^[19],进而根据本文所提出的模型箱参数解析公式（17）,得到基于双台阵模拟基岩面连续差动输入的模型箱最优设计方案。

图 9 时程和频谱分析

Figure 9. Acceleration responses for model box

下载: 全尺寸图片幻灯片

图 10 模型箱各点加速度响应

Figure 10. Acceleration responses for model box

下载: 全尺寸图片幻灯片

4. 结论

（1）本文提出一种基于双台阵试验系统的模型箱设计方案,可用于地震空间差动效应的模拟。

（2）通过建立双台阵模型箱的简化计算模型与荷载边界条件,并基于积分变换和留数定理,得到双台面输入条件下模型箱动力响应的解析解。

（3）以实际地震动连续差动输入为目标,推导出基于双台阵模拟地震空间差动效应的模型箱参数解析表达式,为模型箱设计参数选取提供了科学依据。

（4）通过振动台空箱试验,验证了该模型箱参数解析表达式的正确性,可以用于指导基于双台阵模拟基岩面连续差动输入的模型箱设计。

本方法还可以推广到多台阵振动台模型箱设计。

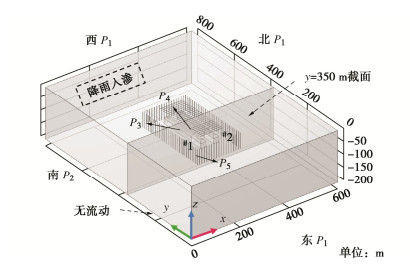

图 1 地下水封石油洞库几何模型

Figure 1. Geometric model for an underground water-sealed oil storage cavern

下载: 全尺寸图片幻灯片

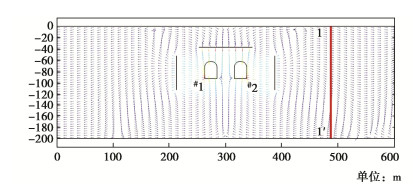

图 2 典型工况的速度矢量图

Figure 2. Velocity vectors of typical working conditions

下载: 全尺寸图片幻灯片

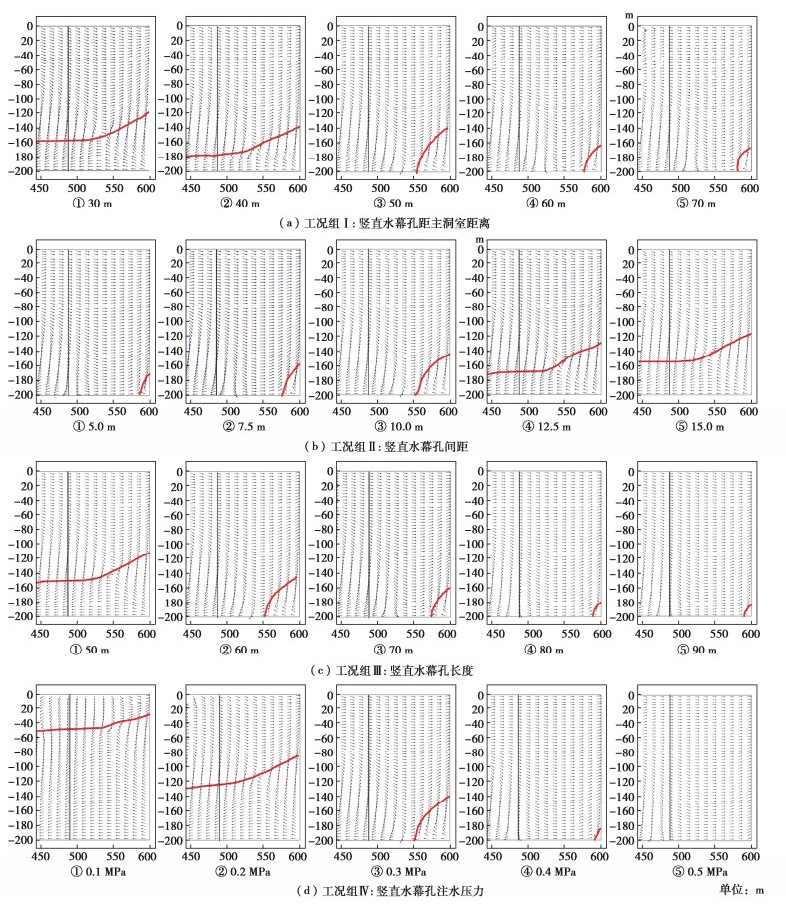

图 3 各工况组的速度矢量图（x=450~600 m）

Figure 3. Velocity vectors for each working case group (x=450~600 m)

下载: 全尺寸图片幻灯片

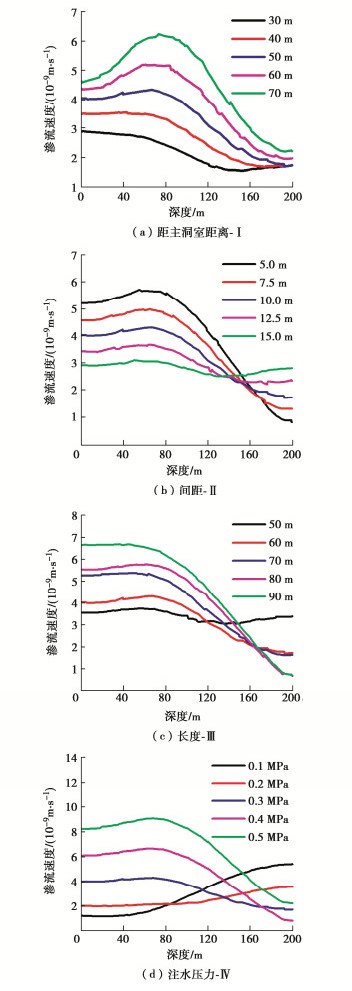

图 4 各工况组渗流速度与深度的关系曲线图

Figure 4. Curves of seepage velocity versus depth for each case group

下载: 全尺寸图片幻灯片

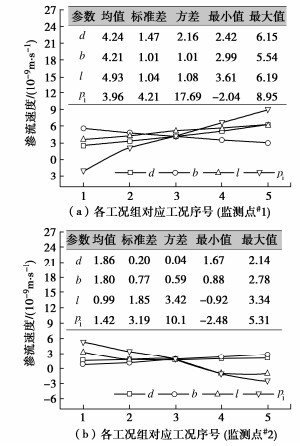

图 5 测线1-1′上监测点渗流速度

Figure 5. Seepage velocities of monitoring point on measuring line 1-1′

下载: 全尺寸图片幻灯片

图 6 洞顶30 m水平截面上水封压力云图

Figure 6. Water-sealed pressure clouds on 30 m-horizontal section at top of cavern

下载: 全尺寸图片幻灯片

图 7 各工况组洞顶30 m处的水封压力分布图

Figure 7. Distribution of water-sealed pressure at 30 m from top of cavern for each case group

下载: 全尺寸图片幻灯片

图 8 各工况组的洞室涌水量直方图

Figure 8. Histogram of cave water inflow for each case group

下载: 全尺寸图片幻灯片

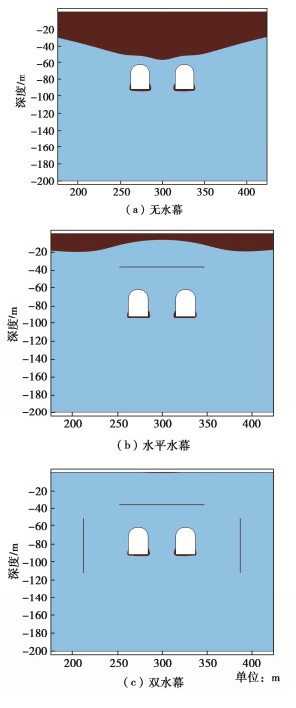

图 9 垂直主洞室轴线方向地下水位图

Figure 9. Groundwater levels in direction perpendicular to axis of main cavern

下载: 全尺寸图片幻灯片

表 1 计算参数

Table 1 Calculation parameters

花岗岩密度/(kg·m^-3)	花岗岩孔隙率/%	海水密度/(kg·m^-3)	淡水密度/(kg·m^-3)	石油密度/(kg·m^-3)	渗透系数/(10^-3m·d^-1)
2600	1.5	1025	1000	850	6.48

下载: 导出CSV

表 2 工况设置

Table 2 Setting of working conditions

工况组		距主洞室距离/m	间距/m	长度/m	注水压力/MPa
Ⅰ	1	30	10	60	0.3
	2	40	10	60	0.3
	3	50（典型）	10（典型）	60（典型）	0.3（典型）
	4	60	10	60	0.3
	5	70	10	60	0.3
Ⅱ	1	50	5	60	0.3
	2	50	7.5	60	0.3
	3	50	10	60	0.3
	4	50	12.5	60	0.3
	5	50	15	60	0.3
Ⅲ	1	50	10	50（上超10，下超10）	0.3
	2	50	10	60（上超10，下超20）	0.3
	3	50	10	70（上超20，下超20）	0.3
	4	50	10	80（上超20，下超30）	0.3
	5	50	10	90（上超30，下超30）	0.3
Ⅳ	1	50	10	60	0.1
	2	50	10	60	0.2
	3	50	10	60	0.3
	4	50	10	60	0.4
	5	50	10	60	0.5

下载: 导出CSV

参考文献(16)

[1]	王者超, 李术才, 乔丽苹, 等. 大型地下石油洞库自然水封性应力-渗流耦合分析[J]. 岩土工程学报, 2013, 35(8): 1535-1543. http://cge.nhri.cn/cn/article/id/15263 WANG Zhechao, LI Shucai, QIAO Liping, et al. Assessment of natural containment properties of an underground crude oil storage cavern using fluid flow-stress coupling method[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(8): 1535-1543. (in Chinese) http://cge.nhri.cn/cn/article/id/15263
[2]	李术才, 王者超. 地下油库水封性评价方法与应用[M]. 北京: 科学出版社, 2016. LI Shucai, WANG Zhechao. Evaluation Method and Application of Water Tightness of Underground Oil Depot[M]. Beijing: Science Press, 2016. (in Chinese)
[3]	张彬, 李玉涛, 石磊, 等. 海岛环境下地下水封油库海水入侵数值模拟研究[J]. 工程地质学报, 2018, 26(5): 1366-1374. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201805032.htm ZHANG Bin, LI Yutao, SHI Lei, et al. Numerical simulation of seawater intrusion in under ground oil storage cavern in island environment[J]. Journal of Engineering Geology, 2018, 26(5): 1366-1374. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201805032.htm
[4]	LIM J W, LEE E, MOON H S, et al. Integrated investigation of seawater intrusion around oil storage caverns in a coastal fractured aquifer using hydrogeochemical and isotopic data[J]. Journal of Hydrology, 2013, 486: 202-210. doi: 10.1016/j.jhydrol.2013.01.023
[5]	王者超, 李术才, 薛翊国, 等. 地下石油洞库水幕设计原则与连通性判断方法研究[J]. 岩石力学与工程学报, 2014, 33(2): 276-286. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201402009.htm WANG Zhechao, LI Shucai, XUE Yiguo, et al. Design principles and inter-connectivity determination method of groundwater curtaining system for underground crude oil storage Caverns[J]. Chinese Journal of Rock Mechanics and Engineering, 2014, 33(2): 276-286. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201402009.htm
[6]	李术才, 张立, 马秀媛, 等. 大型地下水封石油洞库渗流场时空演化特征研究[J]. 岩土力学, 2013, 34(7): 1979-1986. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201307024.htm LI Shucai, ZHANG Li, MA Xiuyuan, et al. Space-time evolution behaviour of seepage field around a large underground petroleum storage caverns with groundwater curtaining[J]. Rock and Soil Mechanics, 2013, 34(7): 1979-1986. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201307024.htm
[7]	时洪斌, 刘保国. 水封式地下储油洞库人工水幕设计及渗流量分析[J]. 岩土工程学报, 2010, 32(1): 130-137. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201001025.htm SHI Hongbin, LIU Baoguo. Design and seepage discharge analysis of artificial water curtains for water sealed underground petroleum storage caverns in rock[J]. Chinese Journal of Geotechnical Engineering, 2010, 32(1): 130-137. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201001025.htm
[8]	DAI Y F, ZHOU Z F. Steady seepage simulation of underground oil storage caverns based on Signorini type variational inequality formulation[J]. Geosciences Journal, 2015, 19(2): 341-355. doi: 10.1007/s12303-014-0041-7
[9]	GHOTBI RAVANDI E, RAHMANNEJAD R, KARIMI-NASAB S, et al. Sensitivity analysis of effective parameters on water curtain performance for crude oil storage in Iranian URC using the 2 k factorial design and numerical modeling[J]. Tunnelling and Underground Space Technology, 2016, 58: 247-256. doi: 10.1016/j.tust.2016.06.001
[10]	LIN F, REN F, LUAN H B, et al. Effectiveness analysis of water-sealing for underground LPG storage[J]. Tunnelling and Underground Space Technology, 2016, 51: 270-290. doi: 10.1016/j.tust.2015.10.039
[11]	马秀媛, 张立, 苏强, 等. 大型地下水封石油洞库水幕系统优化设计研究[J]. 岩土力学, 2016, 37(3): 776-782, 882. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201603022.htm MA Xiuyuan, ZHANG Li, SU Qiang, et al. Optimum design research on water curtain system in large underground water-sealed oil storage cavern[J]. Rock and Soil Mechanics, 2016, 37(3): 776-782, 882. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201603022.htm
[12]	XU Z H, GAO B, LI S C, et al. A groundwater seal evaluation method based on water inflow for underground oil storage caverns[J]. Tunnelling and Underground Space Technology Incorporating Trenchless Technology Research, 2018, 82: 265-277.
[13]	乔丽苹, 王小倩, 王者超, 等. 某地下水封石油洞库海水入侵评价与控制方法研究[J]. 岩土工程学报, 2021, 43(7): 1338-1344. doi: 10.11779/CJGE202107020 QIAO Liping, WANG Xiaoqian, WANG Zhechao, et al. Evaluation and control method of seawater intrusion in an underground water-sealing oil storage cavern[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(7): 1338-1344. (in Chinese) doi: 10.11779/CJGE202107020
[14]	QIAO L P, LI C, WANG Z C, et al. Seawater intrusion into an underground water-sealed oil storage cavern: effects of water curtain system, hydraulic conductivity and dispersivity[J]. Tunnelling and Underground Space Technology Incorporating Trenchless Technology Research, 2022, 126: 104542.
[15]	李玉涛, 张彬, 石磊, 等. 海岛环境下地下水封油库竖直水幕系统水封可靠性研究[J]. 工程地质学报, 2019, 27(2): 267-276. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201902006.htm LI Yutao, ZHANG Bin, SHI Lei, et al. Water-sealed reliability of vertical water curtain system in underground oil storage cavern in island environment[J]. Journal of Engineering Geology, 2019, 27(2): 267-276. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201902006.htm
[16]	地下水封石油洞库设计标准: GB/T 50455—2020[S]. 北京: 中国计划出版社, 2020. Standard for Design of Underground Oil Storage in Rock Caverns: GB/T 50455—2020[S]. Beijing: China Planning Press, 2008. (in Chinese)
