Thermal conduction behaviors of dry sands considering effects of particle shape
-
摘要: 为揭示颗粒形貌对干砂热导率的影响规律，通过砂颗粒形貌测量和室内热探针试验，研究不同天然河砂的二维颗粒形貌统计分布特征以及颗粒形貌特征参数与热导率的相关关系，同时从细观尺度探讨砂颗粒接触传热的内在机制。结果表明：天然河砂颗粒圆度和球度值的统计分布具有正态分布特征，期望值可作为定量表征颗粒形貌的参数；干砂热导率随孔隙率增加而减小，在半对数坐标中两者具有良好的线性关系，直线斜率与“平均形貌因子”Am呈线性减小关系；相同孔隙率下，浑圆颗粒的干砂热导率值较大，不同干砂间热导率值的差异随孔隙率的增加而逐渐减小；提出的热导率计算新模型综合考虑了颗粒形貌和矿物组分的影响，相比于传统Côté和Konrad模型，具有更好的适用性和先进性；颗粒形貌对干燥状态下无黏性土热传导特性的作用受多因素综合影响，与应力环境、颗粒刚度等密切相关。Abstract: The aim of this study is to reveal the influences of particle shape of dry sands on their thermal conductivity. A series of particle shape determination and thermal probe experiments are conducted to investigate the statistical distribution characteristics of two-dimensional particle morphology for various natural river sands and the relationship between particle shape parameters and thermal conductivity. The internal mechanisms of contact thermal conduction among sand particles are also discussed in mesoscale. The results indicate that both the roundness and the sphericity of natural sand exhibit normal distribution features in statistics, and their expected values are the proper parameters for quantitatively characterizing the particle morphology. The thermal conductivity displays a linearly decreasing trend with an increasing porosity in the semi-logarithmic coordinates, with the slope of the line linearly decreasing with the increase of the average shape factor Am. At a given porosity, round particles possess higher thermal conductivity, and the higher porosity leads to the less significant discrepancy in the thermal conductivity of different dry sands. The proposed model is excellent in applicability and advanced as compared to the Côté and Konrad model. The effects of particle shape on the thermal conductivity for dry and non-cohesive soils are comprehensively affected by multiple factors, which are dependent on the factors including stress condition and particle stiffness.
-
Keywords:
- natural sand /
- thermal conduction /
- particle shape /
- statistical distribution /
- contact behavior
-
0. 引言
江苏各市广泛分布的软弱土,具有高含水率、高压缩性、低渗透性、低抗剪强度、高含盐量及显著的结构性与流变性等特点,对其处理较为复杂。针对此类软黏土,电渗法有较好的处理效果,但是电渗法存在耗能过高、加固不均匀的问题[1]。为缓解城市用地紧张,根据已有研究成果,提高电渗加固软土性能主要有两种研究思路：①通过改变电极材料[2-3]、电极布置形式[4-5]和通电方式[6]等初始条件；②将电渗与其它方法联合使用,常见的有电渗-堆载[7]、电渗-真空预压[8]、化学电渗[9]等。本研究在第二种思路的基础上,将电渗法与堆载预压和化学灌浆结合,以期使电渗法更加经济可行。为探讨该法的可行性,本文开展电渗-堆载-化学灌浆联合法（Electro-Osmosis-Surcharge Preloading-Chemical Grouting,简称EO-SC-CG）和化学电渗（Electro-Omosis-Chemical Grouting,简称EO-CG）的对比试验,从排水量、通电电流、有效电势、十字板剪切强度、含水率等方面证实电渗-堆载-化学灌浆联合法的有效性。
1. 试验材料与试验方法
1.1 试验材料
室内模型试验所用土样为取自江苏盐城地区的滩涂软土,通过室内土工试验对软土的基本物理性质进行测试。试验前,将原状土烘干后击碎,然后倒入搅拌桶中充分搅拌均匀后静置24 h,再对软土进行重塑,使试验用滩涂软土的含水率达到40%,最终得到重塑土的基本物理性质指标如表1所示。
表 1 重塑土的基本指标Table 1. Basic parameters of remolded soil含水率 w/% 液限wL/% 塑限wP/% Gs 不排水抗剪强度cu/kPa 40 30.8 13.9 2.71 ≈0 1.2 试验装置
室内模型试验（EO-SC-CG与EO-CG）采用自制试验装置,主要由土样室和排水室两部分组成,其中排水室内的排水孔为直径25 mm的圆形孔洞,如图1所示。EO-CG装置模型与前者相同,区别仅在于EO-CG方法没有施加充当均布荷载的上覆砂。模型箱采用亚克力板材制成,模型箱尺寸为400 mm×300 mm×200 mm。阳极采用尺寸为350 mm×150 mm×3 mm的铁板；阴极所用电极尺寸与阳极相同,在电极板上均匀打下48个孔径为4 mm的小孔。注浆管采用内径9 mm,外径11 mm的PVC管,管壁均匀设置小孔,并将管底封闭,有利于注入的化学浆液向土体扩散,同时能够有效控制化学浆液过快的向土体底部沉积。阴极注浆材料选用Na2SiO3溶液,阳极注浆材料选用CaCl2溶液[10]。电导线采用多股铜芯电导线,导体材质为无氧铜,绝缘材料为聚氯乙烯。装置图1的上覆砂均匀铺在土样层上,既起到堆载的作用,又可以消除电渗模型几何边界引起的尺寸效应[11]。
![]()
图 1 电渗-堆载-化学灌浆试验装置图Figure 1. Schematic configuration of electro-osmotic-surcharge preloading-chemical grouting1.3 试验方案
本文主要研究EO-SC-CG与EO-CG两种加固方法对盐城地区滩涂软土的加固效果,试验分为两组,基本参数如表2所示。试验的初始含水率为40%,电势梯度选取1 V/cm[12],电源电压均为23 V。
表 2 试验基本参数Table 2. Basic parameters of experiments组别 试验时间/h 堆载大小/kPa 注浆材料与注浆量 EO-SC-CG 48 1.5 CaCl2 (45mL)+Na2SiO3(45mL) EO-CG 48 0 CaCl2(45mL)+Na2SiO3(45mL) 试验开始前,将阳极电极放置在远离排水室一侧,阴极电极放置在靠近排水室一侧；两侧注浆管均放置在距电极3 cm处；分别放置两根测针在电极与注浆管中间。因为EO-SC-CG涉及施加堆载时间,故先开展EO-CG试验。两组试验开始通电后实时观测记录通电电流,电势与排水量。待排水量不再增加时,关闭电源,分上、中、下三层按距离阳极0,5,10,15,20 cm,取土样测量十字板剪切强度与含水率,土样测试点位置如图2所示。过程中两组试验注浆时间均定在电流大幅降低且保持稳定的时刻。依据袁国辉[13]进行的电渗-堆载联合试验,当电渗固结度达到40%时为最佳堆载时间。故EO-SC-CG可根据EO-CG得到最终沉降量S∞,利用平均固结度表达式：Uavg=St / S∞,得到固结度达到40%时的沉降量,施加堆载。
2. 试验结果与分析
2.1 排水量与排水速率
排水量与排水速率随时间的变化曲线如图3所示。因为施加堆载的作用,EO-SC-CG的排水量最终高于EO-CG。两组试验的排水量分别为1360,1170 mL,EO-SC- CG的排水量相对EO-CG增加16.2%。由图3可知,排水速率随时间呈现出逐渐减小的趋势,并且在化学注浆后排水速率均会先达到一个峰值点,之后逐步下降。EO-CG和EO-SC-CG分别在试验进行至10 h和8 h时注浆,注浆后排水速率1 h内增幅分别约为28.9%和14.3%,达到峰值时增幅分别约为34.1%和37.5%。因堆载预压的加持作用,EO-SC-CG的峰值增幅稍大。结合微观观测,随着电渗的进行,注入的浆液在直流电作用下生成CaSiO3并填充土体孔隙,导致土体的渗透性降低,进而影响土体的排水速率。试验后期,EO-SC-CG的排水速率高于EO-CG,说明EO-SC-CG因施加堆载预压,在一定程度上能够缓解土体后期排水效果较差的趋势。
![]()
图 3 排水量与排水速率随时间的变化曲线Figure 3. Curves of water discharge, water discharge rate and time2.2 有效电势
有效电势随时间的变化曲线如图4所示。由图4可知,两组试验的有效电势均呈现出先增加后减小的趋势,且其变化速率在注浆后都呈现出加快的趋势,说明注浆后,土中可移动的离子浓度增加,促进了土体内的离子移动速率,导致电阻减小,有效电势增加。EO-SC-CG在11 h施加堆载时,其有效电势较前一时刻没有明显变化,且达到第一次峰值的时间与EO-CG基本一致,说明施加堆载对有效电势的提升有限。两组试验的有效电势在第一次峰值后均呈现下降趋势,但是EO-SC-CG的下降速率较缓。因为阳极不断发生电化学反应,生成的胶结物附在土体表面,导致电极与土体接触界面上电阻增大,有效电势减小；加之阳极附近土中的水不断向阴极移动,致使阳极区土体失水产生裂缝,接触电阻增大。而EO-SC-CG的有效电势下降速率较缓是因为堆载作用能够有效抑制裂缝的产生,使得电阻增大缓慢。比较两组试验后期的曲线可知,EO-SC-CG的有效电势相对较大,进一步说明堆载作用在一定程度上能够抑制裂缝产生,减缓有效电势的减少,使有效电势总体上变化较为均匀。
2.3 十字板剪切强度与最终含水率
将所得结果在同一距离不同深度的强度以及含水率取均值,得到抗剪强度与最终含水率在电极间的分布如图5所示。由图5可知,抗剪强度随距阳极的距离增大而减小,阳极附近土体的抗剪强度最大。土中的水在电渗作用下,自阳极移动至阴极,阳极附近因为铁质电极的腐蚀,生成Fe2+、Fe3+的氧化物与氢氧化物等,一定程度上能够胶结土体。同时因为注浆作用,阳极附近发生化学反应生成Ca(OH)2、CSH和CAH等填充土体孔隙,使阳极附近的土体强度得到提升。两组试验中,EO-SC-CG的平均抗剪强度相对EO-CG提高约14%,故堆载对土体抗剪强度的提升具有一定作用。因为堆载产生的自重作用对土体进行了压密,导致土体抗剪强度的提升。由于电渗作用,孔隙水不断自阳极流向阴极,含水率的分布呈现出从阳极到阴极逐步增大的规律。相比EO-CG,EO-SC-CG处理后的土体含水率较低,减少约17.8%。将同一深度不同距离的抗剪强度与含水率取均值,得到抗剪强度与最终含水率随深度分布如图6所示。由图6可知,土体的抗剪强度沿深度逐渐降低,呈现出表层>中层>底层的规律,EO-SC-CG得到的平均强度相比EO-CG提高了14%。相比EO-CG,EO-SC-CG试验处理后同一深度的土体含水率较低,减少约17.6%。
![]()
图 5 抗剪强度与最终含水率在电极之间的分布图Figure 5. Distribution of shear strength and final moisture content between electrodes![]()
图 6 抗剪强度与最终含水率随深度分布图Figure 6. Distribution of shear strength and final moisture content with depth3. 结论
通过电渗-堆载-化学灌浆与电渗-化学灌浆两组室内试验,分析试验过程中排水量、排水速率、有效电势、十字板剪切强度与含水率等,得以下结论：
（1）在EO-CG的基础上增加堆载对电渗排水有一定的促进作用,相对EO-CG,EO-SC-CG的排水速率增加25.8%,平均抗剪强度提高14%。同时,EO-SC-CG的有效排水时间更长,堆载作用在一定程度上能减缓土体后期排水速率降低的趋势。
（2）堆载一定程度上抑制裂缝产生,阻止有效电势减少,进而使有效电势总体上变化较均匀。
（3）EO-SC-CG不仅能促进土体排出水分,提高土体的密实度与强度,同时也能改善电极与土的接触性,实现电渗、化学灌浆和堆载预压的共同加固。
-
![]()

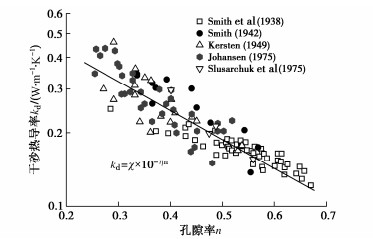

图 1 干砂热导率随孔隙率的变化规律[12]
Figure 1. Variation of thermal conductivity with porosity for various dry sands and soils reported in literatures
![]()

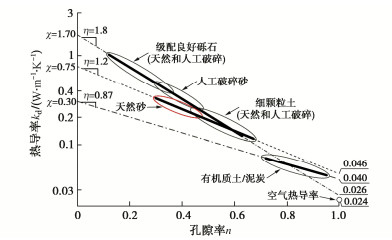

图 2 不同类型干土热导率与孔隙率的相关关系[12]
Figure 2. Relationships between thermal conductivity and porosity for dry soil
![]()

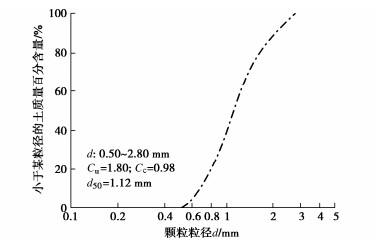

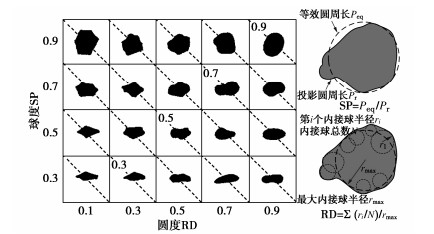

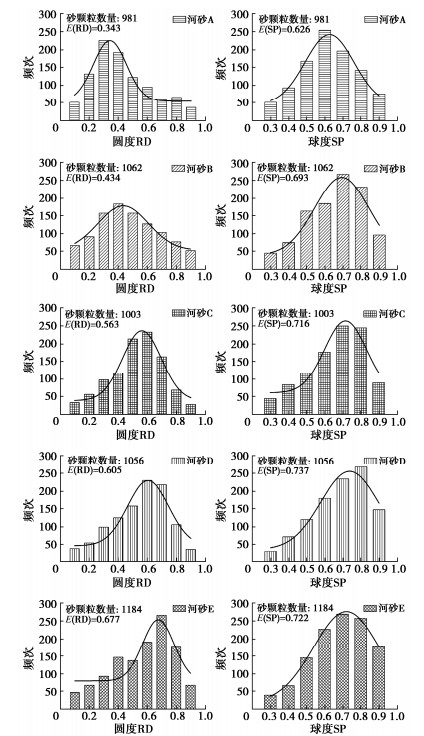

图 6 河砂颗粒圆度和球度的统计分布图
Figure 6. Statistical distribution of roundness and sphericity for natural river sands
![]()

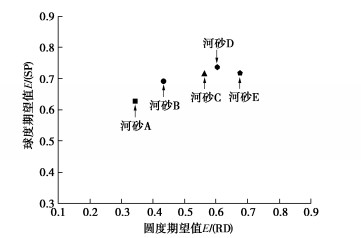

图 7 河砂圆度期望值和球度期望值
Figure 7. Expected values of roundness and sphericity for river sands
![]()

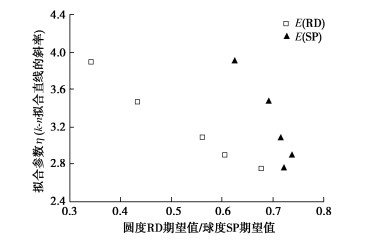

图 9 拟合参数η与圆度期望值/球度期望值的关系
Figure 9. Relationships between fitting parameter η and expected value of roundness/sphericity
![]()

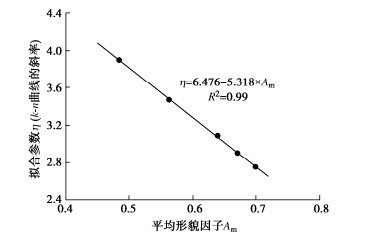

图 10 拟合参数η与平均形貌因子Am的关系
Figure 10. Relationship between fitting parameter η and average shape factor Am
![]()

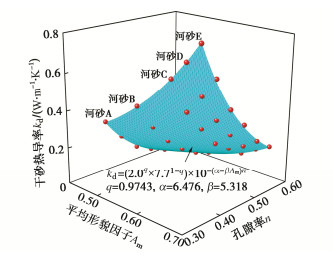

图 11 预测与实测干砂热导率对比
Figure 11. Comparison between predicted and measured thermal conductivities for various dry sands
![]()

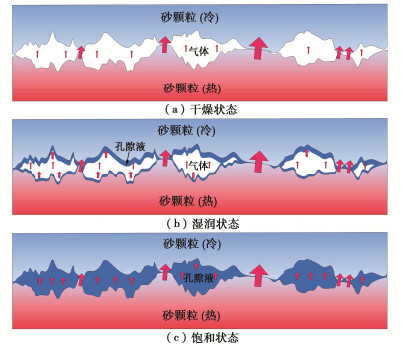

图 12 不同饱和状态下砂颗粒接触导热示意图
Figure 12. Schematic diagram of contact thermal conduction for two sand particles at different saturation states
![]()

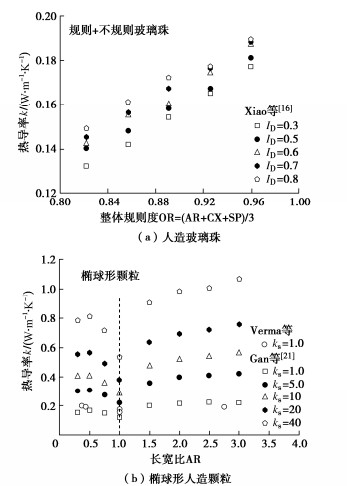

图 13 人造颗粒材料热导率与颗粒形貌的关系
Figure 13. Correlations of thermal conductivity with particle shape for various artificial granular materials

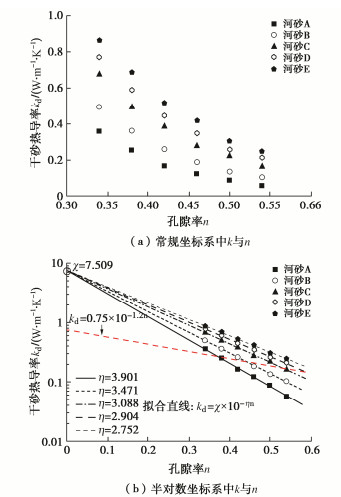

表 1 干砂热导率测试结果
Table 1 Thermal conductivity test results of dry sands
干砂类型 孔隙率n 热导率kd/(W·m-1·K-1) 河砂A
E(RD)=0.343
E(SP)=0.6260.34 0.358 0.38 0.253 0.42 0.165 0.46 0.122 0.50 0.087 0.54 0.057 河砂B
E(RD)=0.434
E(SP)=0.6930.34 0.495 0.38 0.362 0.42 0.260 0.46 0.187 0.50 0.135 0.54 0.104 河砂C
E(RD)=0.563
E(SP)=0.7160.34 0.676 0.38 0.492 0.42 0.381 0.46 0.275 0.50 0.221 0.54 0.163 河砂D
E(RD)=0.605
E(SP)=0.7370.34 0.769 0.38 0.590 0.42 0.447 0.46 0.347 0.50 0.258 0.54 0.211 河砂E
E(RD)=0.605
E(SP)=0.7370.34 0.864 0.38 0.689 0.42 0.519 0.46 0.417 0.50 0.306 0.54 0.247
