泥水盾构开挖面泥膜渗透特性与压力传递机制

徐涛; 史庆锋; 章定文; 徐敬民; 刘义怀

doi:10.11779/CJGE20220866

泥水盾构开挖面泥膜渗透特性与压力传递机制 English Version

1.
东南大学交通学院, 江苏南京 211189
2.
南京东大岩土工程勘察设计研究院有限公司, 江苏南京 210096

基金项目:

中央高校基本科研业务费专项资金项目 3221002217A1

国家自然科学基金青年项目 52108364

详细信息

作者简介:
徐涛(1989—)，男，博士，副教授，主要从事岩土工程与盾构隧道方面研究工作。E-mail: taoxu@seu.edu.cn

通讯作者:
章定文, E-mail: zhang@seu.edu.cn

中图分类号: TU432
计量
- 文章访问数: 266
- HTML全文浏览量: 42
- PDF下载量: 79
出版历程
- 收稿日期: 2022-07-11
- 网络出版日期: 2023-09-06
- 刊出日期: 2023-08-31

Permeability characteristics of filter cake and pressure transfer on face during slurry shield tunnelling

1.
School of Transportation, Southeast University, Nanjing 211189, China
2.
Nanjing SEU Geotechnical Engineering Investigation and Design Research Institute Co., Ltd., Nanjing 210096, China

摘要

摘要: 泥膜可以将泥浆压力传递到开挖面土体骨架上，转化为土体有效应力，因此泥膜的渗透特性是保持泥水盾构开挖面稳定的关键因素。采用泥浆渗透试验，研究了开挖面水力梯度、地层土体粒径和泥浆渣土含量等对泥膜形成的影响规律。试验结果显示，水力梯度越小，越不利于泥膜形成。细砂地层有利于泥膜形成，但泥膜和渗透带很薄，易被破坏；中砂和粗砂地层虽不利于泥膜形成，较厚的渗透带却有利于开挖面稳定。泥膜的渗透系数比渗透带的渗透系数低100倍以上，渗透带的渗透系数介于10^-7~10^-5 m/s，而泥膜的渗透系数的小于10^-8 m/s；泥膜或渗透带的渗透系数越小，地层超静孔压的影响范围越小，孔压下降得越快。当泥浆中掺有渣土时，泥浆的渗透速度高于未掺渣土的泥浆；渗透带的渗透系数随泥浆密度增大而增大，且地层超静孔压下降速率随泥浆密度增大而减小。
- 泥水盾构 /
- 泥膜 /
- 泥浆渗透带 /
- 水力梯度 /
- 土体粒径 /
- 压力传递
Abstract: The slurry pressure can be transferred to the soil skeleton of the tunnel face through the filter cake and becomes the effective stress, which therefore is important for the tunnel face during slurry shield tunnelling. From the laboratory infiltration tests, three key factors affecting the formation of filter cake are discussed: the hydraulic gradient on the tunnel face, the sand content of slurry and the soil particle size. A lower hydraulic gradient leads to longer time of filter cake formation. A filter cake is more easily formed for the fine sand than the medium and coarse sand, but the filter cake is easily damaged. Although a filter cake is harder to be formed for the medium and coarse sand, the slurry-infiltrated zone is thicker and thus is more significant for the stability of the tunnel face. The permeability coefficient of the filter cake is more than 100 times lower than that of the slurry-infiltrated soil. The permeability coefficient of the filter cake is less than 10^-8 m/s, while that of the slurry-infiltrated soil is between 10^-7~10^-5 m/s. A lower permeability coefficient of the filter cake or slurry-infiltrated zone leads to a smaller distribution zone and a higher decrease rate of the excess pore pressure. When the slurry is mixed with sand, the slurry infiltration rate is higher than that of the clean slurry. The permeability coefficient of the slurry-infiltrated zone increases with the increasing slurry density, and the decrease rate of the excess pore pressure decreases with the increasing slurry density.
- slurry shield /
- filter cake /
- slurry-infiltrated zone /
- hydraulic gradient /
- soil particle size /
- pressure transfer

HTML全文

0. 引言

Terzaghi一维固结理论自1925年提出以来一直在工程界广泛应用。但是在饱和软黏土地区,常常发现按该固结理论预测的沉降值与实测值之间存在较大的差异,所以不断有学者对该理论进行修正。首先,Terzaghi假定土体变形是线弹性的^[1],这样土体的应力-应变关系就满足胡克定律,且不需要考虑沿深度变化的自重应力的影响。但Gibson等^[2]在研究较厚饱和黏土层固结问题时发现,考虑土体自重应力时土体的固结速率会大于Terzaghi理论值。后来,窦宜等^[3]的离心加载试验也证明考虑自重应力的必要性。因此,李冰河等^[4]考虑自重应力沿地基深度的变化,对Terzaghi一维固结理论进行了修正,并给出其半解析解。在此基础上,蓝柳和^[5]讨论了饱和黏土一维非线性流变固结问题,并指出在饱和黏土流变固结过程中考虑土体自重应力的必要性。

此外,流变性也是饱和黏性土较为显著的一种特性,也是造成饱和黏土地区固结理论预测沉降值与观测值存在较大差异的主要原因之一。因此,不断有学者试图引入不同的流变模型对Terzaghi固结理论进行改进。起初,Taylor等^[6]引入元件模型,得到了主次固结耦合的黏弹性固结理论,但此类理论为了较好地模拟试验结果（特别是加载初期）,常常需要将基本元件或基本模型进行多次组合,这就使得此类本构表达式中常常有较多参数,为求解过程增加了许多不确定的因素^[7]。另外,为考虑非线性流变的影响,一些学者^[8-11]便引入了流变经验表达式,或引入分数导数表示的弹壶元件替代传统的牛顿黏壶,或将元件模型中的一些参数视为应力或应变的函数。同时,也有学者^[12-13]通过建立土体的弹黏塑性本构关系来反映上述土体变形的时间效应,其中Yin等^[12]引入等效时间的概念,建立了一个新的弹黏塑性（EVP）本构模型,并与固结理论结合,解释了一维固结初期地基中出现的超静孔压升高现象。但柯文汇等^[13]认为等效时间模型中参考时间难以确定,于是提出了基于等黏塑性应变率线的弹黏塑性模型,虽然新建模型能够准确模拟正常固结土的固结状态,却稍微高估了超固结土的变形。近年来,姚仰平等^[14-15]基于修正剑桥模型提出统一硬化（UH）本构模型,并将其推广至考虑时间效应的弹黏塑性模型。该模型不仅能够合理描述土体大部分变形特性,且具有模型参数少、物理意义明确并且可通过常规试验确定等优点,已初步应用于一维流变固结分析中,并分析了加载初期不透水面处有效应力的松弛现象^[16]。

值得注意的是,上述研究都是在假定地基土中的渗流符合Darcy定律的基础上进行的。然而,不断有学者通过渗透试验^[17-18]证实,在饱和黏土中,孔隙水渗流存在偏离Darcy定律的现象,并分别提出了不同形式的非Darcy渗流表达式,其中应用较为广泛的当属Hansbo^[17]渗流。李传勋等^[19]、刘忠玉等^[20]基于Hansbo渗流先后考虑施工荷载及流变的影响,对Terzaghi一维固结理论进行了修正,进一步证明了考虑非Darcy渗流的必要性。随着研究的深入,纠永志等^[21]、李传勋等^[22]开始同时考虑自重应力、Hansbo渗流及变渗透系数的影响对一维固结问题进行分析,并给出了固结方程的有限差分解及半解析解。可以发现,以上考虑土体自重应力和Hansbo渗流对固结问题的研究均未考虑黏滞性的影响,而在一维固结的范畴,能够同时考虑流变性、土体自重应力、非Darcy渗流及变渗透系数的还鲜有报道。

因此,本文引入Hansbo渗流描述渗流的非Darcy特性,引入考虑时间效应的UH本构模型描述饱和黏土变形的弹黏塑性,考虑土体自重应力和变渗透系数的影响,对一维固结方程进行重新推导,并探讨土体黏滞性、自重应力、Hansbo渗流参数、地基土层厚度及外加荷载等因素对饱和黏土固结过程的影响。

1. 一维固结方程的推导

1.1 考虑时间效应的UH模型

引入文献[14, 16]所述一维情况下考虑时间效应的UH模型,其竖向应变增量 $d ε_{v}$ 的表达式为

。

$d ε_{v} = {\begin{matrix} \frac{(C_{s} + (C_{c} - C_{s}) \frac{M^{4}}{M_{f}^{4}}) \frac{d σ^{'}}{σ^{'}} + \frac{C_{α} d t}{t_{α} + t_{0}}}{\ln 10 (1 + e_{0})} (d σ^{'} \geq 0) \\ (\frac{C_{s} d σ^{'}}{σ^{'}} + \frac{C_{α} d t}{t_{α} + t_{0}}) / [\ln 10 (1 + e_{0})] (d σ^{'} < 0) \end{matrix} 。$

(1)

式中 $C_{c}$ 为压缩指数； $C_{s}$ 为回弹指数； $C_{α}$ 为次固结指数； $t_{0}$ 为单位时间,根据所分析的问题可取1 s,1 min等； $t_{α}$ 为老化时间； $e_{0}$ 为初始孔隙比； $σ^{'}$ 为竖向有效应力； $M$ 和 $M_{f}$ 分别为临界状态应力比和潜在破坏应力比。这些参数可表示为

$M = 6 \sin φ / (3 - \sin φ)$ ,

(2)

$M_{f} = 6 \sqrt{χ / R (1 + χ / R)} - χ / R$ ,

(3)

$(t_{α} + t_{0}) / t_{0} = R^{- α}$ ,

(4)

式中, $χ = M^{2} / [12 (3 - M)]$ , $α = (C_{C} - C_{S}) / C_{α}$ , $φ$ 为土的内摩擦角,R为超固结参数,反映了地基的超固结程度,即

$R = \exp [- \ln 10 \cdot (1 + e_{0}) ε_{v}^{p} / (C_{C} - C_{S})] σ^{'} / {p^{'}}_{c}$ 。

(5)

式中 ${p^{'}}_{c}$ 为回弹线与瞬时压缩线交点的竖向应力,当不考虑时间效应时, ${p^{'}}_{c}$ 即为先期固结压力,且与之对应的超固结参数初始值 $R_{0}$ 的倒数即为超固结比OCR； $ε_{v}^{p}$ 为竖向塑性应变,其增量 $d ε_{v}^{p}$ 可表示为

$d ε_{v}^{p} = {\begin{matrix} \frac{(C_{C} - C_{S}) \frac{M^{4}}{M_{f}^{4}} \frac{d σ^{'}}{σ^{'}} + \frac{C_{α} d t}{t_{α} + t_{0}}}{\ln 10 (1 + e_{0})} (d σ^{'} \geq 0) \\ \frac{C_{α} d t}{t_{α} + t_{0}} / [\ln 10 (1 + e_{0})] (d σ^{'} < 0) \end{matrix}$ 。

(6)

1.2 问题的描述

如图1所示,设均匀饱和黏土层厚度为H,顶面透水,底面不透水。假定饱和黏土地基中土颗粒和孔隙水自身均不可压缩,且在上覆土层荷载 ${σ^{'}}_{c z 0}$ 和自重作用下固结已经完成。现于顶面作用瞬时施加的荷载 $p_{0}$ ,这样土体的变形和孔隙水的渗流只沿竖向发生。设深度 $z$ 处,初始有效应力（即自重应力）为 ${σ^{'}}_{c z} (z)$ ,时刻 $t$ 对应的有效应力和超静孔压分别为 $σ^{'} (z, t)$ 和 $u (z, t)$ ,竖向渗流的水力梯度为 $i (z, t)$ ,渗流速度为 $v (z, t)$ ,且后二者之间的关系可用式（7）所示的Hansbo渗流公式描述：

图 1 分析模型

Figure 1. Schematic diagram of analytical model

下载: 全尺寸图片幻灯片

$v = {\begin{cases} k i {| i |}^{m - 1} / (m i_{1}^{m - 1}) (| i | \leq i_{1}) \\ k i [1 - i_{1} (m - 1) / (m | i |)] (| i | > i_{1}) \end{cases}$ 。

(7)

式中 $m$ 为试验确定的常数； $i_{1}$ 为计算渗流起始水力梯度； $i$ 为水力梯度, $i = \partial u / (\partial z \cdot γ_{w})$ ,其中 $γ_{w}$ 为水的重度； $k$ 为渗透系数,它与孔隙比e的关系用Taylor^[23]提出的经验公式描述：

$\lg k = \lg k_{0} - (e_{0} - e) / C_{k}$ ,

(8)

式中, $k_{0}$ 为与孔隙比 $e_{0}$ 对应的渗透系数, $C_{k}$ 为渗透指数。

如图1所示,在荷载 $p_{0}$ 作用下土层深度 $z$ 处的总应力和有效应力可分别表示为

$σ = σ^{'} + u_{z} = {σ^{'}}_{c z} + p_{0} + u_{0}$ ,

(9)

$σ^{'} = {σ^{'}}_{c z} + p_{0} - u$ ,

(10)

式中, $u_{z}$ 为总孔压,可表示为 $u_{z} = u + u_{0}$ ,其中 $u_{0}$ 为静孔压。

深度 $z$ 处的初始有效应力 ${σ^{'}}_{c z}$ 可表示为

${σ^{'}}_{c z} = {σ^{'}}_{c z 0} + γ^{'} z$ ,

(11)

式中, $γ^{'}$ 为土的有效重度。若令 $γ^{'} = 0$ 即视为不考虑自重应力的变化。

由渗流连续性条件可得

$\partial v / \partial z = - \partial ε_{v} / \partial t$ 。

(12)

采用与文献[19～22]同样的推导方式,即将式（1）,（7）,（8）和（10）代入式（12）可得控制方程为

$\frac{\partial}{\partial z} [ψ (γ^{'} - \frac{\partial σ^{'}}{\partial z})] = - β \frac{\partial σ^{'}}{\partial t} - η$ ,

(13)

式中, $η = γ_{w} C_{α} / [\ln 10 \cdot k_{0} (1 + e_{c z}) (t_{α} + t_{0})]$ ,

$ψ = {\begin{cases} \frac{\exp [- \ln 10 \cdot (e_{0} - e) / C_{k}]}{m {(i_{1} γ_{w})}^{m - 1}} {| γ^{'} - \frac{\partial σ^{'}}{\partial z} |}^{m - 1} (| i | \leq i_{1}) \\ \exp [- \frac{\ln 10 \cdot (e_{0} - e)}{C_{k}}] \cdot [1 - \frac{i_{1} γ_{w} (m - 1)}{m | γ^{'} - \partial σ^{'} / \partial z |}] (| i | > i_{1}) \end{cases},$

$β = {\begin{cases} \frac{γ_{w} [C_{S} + (C_{C} - C_{S}) M^{4} / M_{f}^{4}]}{\ln 10 \cdot k_{0} \cdot σ^{'} (1 + e_{c z})} (d σ^{'} \geq 0) \\ C_{S} γ_{w} / [\ln 10 \cdot k_{0} \cdot σ^{'} (1 + e_{c z})] (d σ^{'} < 0) \end{cases}$ 。

其中, $e_{c z}$ 为与 ${σ^{'}}_{c z}$ 对应的深度 $z$ 处的初始孔隙比,可表示为

$e_{c z} = {\begin{cases} e_{0} - C_{S} l g ({σ^{'}}_{c z} / {σ^{'}}_{0}) ({σ^{'}}_{c z} < {p^{'}}_{c}) \\ e_{0} - C_{S} l g \frac{{p^{'}}_{c}}{{σ^{'}}_{0}} - C_{C} l g \frac{{σ^{'}}_{c z}}{{p^{'}}_{c}} ({σ^{'}}_{c z} \geq {p^{'}}_{c}) \end{cases}$ ,

(14)

式中, ${σ^{'}}_{0}$ 为与某已知孔隙比 $e_{0}$ 对应的有效应力值,根据孔隙比 $e$ 与竖向应变 $ε_{v}$ 的关系,可得

$e = e_{c z} - ε_{v} (1 + e_{c z})$ 。

(15)

图1所示课题对应的初始条件和边界条件可分别表示为

$σ^{'} (z, 0) = {σ^{'}}_{c z 0} + γ^{'} z (0 \leq z \leq H)$ ,

(16)

$σ^{'} (0, t) = p_{0} + {σ^{'}}_{c z 0} (t > 0)$ ,

(17)

${\frac{\partial σ^{'}}{\partial z} |}_{z = H} = γ^{'} (t > 0)$ 。

(18)

2. 方程的有限体积法求解

考虑到式（13）的复杂性,欲求其解析解相当困难,故本文利用有限体积法进行求解。

2.1 方程的离散

首先以 $Δ z$ 把黏土层从上至下平均分成 $n$ 个控制容积,并在每个控制容积的中点布置一个节点；同时按给定的步长 $Δ t$ 对时间进行离散。然后在任一时间间隔 $Δ t$ （时刻t_j至t_j+1）内,在第 $b$ 控制容积内对式（13）积分：

$\begin{array}{l} \int_{t_{j}}^{t_{j + 1}} \int_{Δ z} \frac{\partial}{\partial z} [ψ (γ^{'} - \frac{\partial σ^{'}}{\partial z})] d z d t \\ = - \int_{t_{j}}^{t_{j + 1}} \int_{Δ z} (β \frac{\partial σ^{'}}{\partial t} + η) d z d t 。 \end{array}$

(19)

式（19）可改写为

$\begin{array}{l} \int_{t_{j}}^{t_{j + 1}} [{ψ (γ^{'} - \frac{\partial σ^{'}}{\partial z}) |}_{A} - {ψ (γ^{'} - \frac{\partial σ^{'}}{\partial z}) |}_{B}] d t \\ = - \int_{Δ Z} \int_{t_{j}}^{t_{j + 1}} (β \frac{\partial σ^{'}}{\partial t} + η) d t d z, \end{array}$

(20)

式中,下标A,B分别表示该控制容积的下、上边界点坐标。

对式（20）等号右边中 $σ^{'}$ 关于 $t$ 的偏导数以一阶向前差分近似,等号左边 $σ^{'}$ 关于 $z$ 的偏导数以中心差分近似,可得

$\begin{array}{l} \int_{t_{j}}^{t_{j + 1}} [ψ_{b + 1 / 2} (γ^{'} - \frac{{σ^{'}}_{b + 1} - {σ^{'}}_{b}}{Δ z}) - ψ_{b - 1 / 2} (γ^{'} - \frac{{σ^{'}}_{b} - {σ^{'}}_{b - 1}}{Δ z})] d t \\ = - β_{b}^{j + 1} ({σ^{'}}_{b}^{j + 1} - {σ^{'}}_{b}^{j}) Δ z - η_{b}^{j + 1} Δ z Δ t 。 \end{array}$

(21)

式中 $b$ 为空间节点数；j为时间离散点； $x_{b}^{j}$ 表示变量 $x$ 在 $(b - 1 / 2) Δ z$ 处, $j Δ t$ 时刻的值； $x_{b \pm 1 / 2}^{j}$ 表示变量 $x$ 在 $(b - 1 / 2 \pm 1 / 2) Δ z$ 处, $j Δ t$ 时刻的值。

然而,欲求式（21）左边的积分项,就必须要知道节点有效应力 ${σ^{'}}_{b - 1}$ , ${σ^{'}}_{b}$ , ${σ^{'}}_{b + 1}$ 在时间间隔[t_j,t_j+1]内随时间的变化关系,但这种变化关系是未知的。常规做法是用这些节点在t_j和t_j+1时刻的有效应力加权组合构成这一时间间隔内的加权平均值然后积分计算^[24]。如果取t_j和t_j+1时刻的权重分别为0和1,即为全隐格式。这样式（21）变为

$\begin{matrix} {σ^{'}}_{b}^{j + 1} = {σ^{'}}_{b}^{j} - {ψ_{b + 1 / 2}^{j + 1} [γ^{'} Δ z - ({σ^{'}}_{b + 1}^{j + 1} - {σ^{'}}_{b}^{j + 1}) - \\ ψ_{b - 1 / 2}^{j + 1} [γ^{'} Δ z - ({σ^{'}}_{b}^{j + 1} - {σ^{'}}_{b - 1}^{j + 1})]} Δ t / (β_{b}^{j + 1} Δ z^{2}) - \\ Δ t \cdot η_{b}^{j + 1} / β_{b}^{j + 1} 。 \end{matrix}$

(22)

2.2 初始条件和边界条件的处理

首先,初始条件式（16）可离散为

${σ^{'}}_{b}^{0} = {σ^{'}}_{c z 0} + (b - 1 / 2) Δ z \cdot γ^{'} (b = 1, 2, 3, \dots, n)$ 。

(23)

考虑到透水边界条件式（17）,控制容积1上边界处的有效应力梯度可近似为

${\frac{\partial σ^{'}}{\partial z} |}_{B} = \frac{{σ^{'}}_{1}^{j + 1} - (p_{0} + {σ^{'}}_{c z 0})}{Δ z / 2}$ 。

(24)

这样式（20）可离散为

$\begin{matrix} {σ^{'}}_{1}^{j + 1} = {σ^{'}}_{1}^{j} - {ψ_{1 + 1 / 2}^{j + 1} [γ^{'} Δ z - ({σ^{'}}_{2}^{j + 1} - {σ^{'}}_{1}^{j + 1})] - ψ_{1 - 1 / 2}^{j + 1} \cdot \\ [γ^{'} Δ z - 2 ({σ^{'}}_{1}^{j + 1} - p_{0} - {σ^{'}}_{cz 0})]} Δ t / (β_{1}^{j + 1} Δ z^{2}) - \\ Δ t \cdot η_{1}^{j + 1} / β_{1}^{j + 1} 。 \end{matrix}$

(25)

考虑到不透水边界式（18）,对于控制容积n,式（20）可离散为

$\begin{matrix} {σ^{'}}_{n}^{j + 1} = {σ^{'}}_{n}^{j} + ψ_{n - 1 / 2}^{j + 1} [γ^{'} Δ z - ({σ^{'}}_{n}^{j + 1} - {σ^{'}}_{n - 1}^{j + 1})] Δ t / \\ (β_{n}^{j + 1} Δ z^{2}) - Δ t \cdot η_{n}^{j + 1} / β_{n}^{j + 1} 。 \end{matrix}$

(26)

于是式（22）～（26）就构成封闭的方程组,通过迭代算法便可得到 $(j + 1) Δ t$ 时刻深度 $(b - 1 / 2) Δ z$ 处的有效应力 ${σ^{'}}_{b}^{j + 1}$ 。然后,由式（10）可得到对应的超孔隙水压力 $u_{b}^{j + 1}$ ：

$u_{b}^{j + 1} = {σ^{'}}_{c z 0} + p_{0} + (b - 1 / 2) Δ z \cdot γ^{'} - {σ^{'}}_{b}^{j + 1}$ 。

(27)

为分析土层整体孔压消散情况,这里引入按孔压定义的平均固结度：

$U_{p} = 1 - \frac{\int_{0}^{H} u (z, t) d z}{\int_{0}^{H} u (z, 0) d z} = 1 - \frac{\sum_{b = 1}^{n} u_{b}^{j + 1}}{n p_{0}}$ 。

(28)

同时,地基沉降量按下式计算：

$S_{t} = \int_{0}^{H} ε_{v} (z, t) d z = Δ z \cdot \sum_{b = 1}^{n} ε_{v b}^{j + 1}$ 。

(29)

3. UH模型适用性验证

李西斌^[25]曾基于先进GDS固结仪对萧山黏土做过一维固结试验,并将三元件模型和四元件模型引入到一维固结分析中。其后,为验证UH模型的适用性,胡晶等^[16]取试样3-4在加荷级别800～1600 kPa的试验数据,对UH模型的适用性进行了验证,却未考虑变渗透系数的影响。这里,取同样的UH模型参数,即：H=14.8 mm,e₀=0.82,C_C=0.356,C_k=0.528,C_S=0.073,C_ɑ=0.011,k₀=2.0×10^-11 m/s,M=0.984,R₀=0.575。此外,由于试样厚度较小（H=2 cm）,故可忽略Hansbo渗流和土体自重应力的影响^[22],令 $γ^{'}$ =0.0,m=1.0或i₁=0.0。然后,给出了不同流变模型下理论值与试验值的对比图,并示于图2。很明显,相比元件模型,考虑变渗透系数的UH模型结果更接近试验值,这充分印证了UH模型的适用性及考虑变渗透系数的必要性。

图 2 不同模型下沉降理论预测值与试验结果对比

Figure 2. Comparison between predicted values and experimental results of settlement theory by different models

下载: 全尺寸图片幻灯片

4. 参数分析

为便于后文进行单因素分析,这里根据文献[25]试验结果给定地基土的基本指标和计算参数为：p₀= 200 kPa, ${σ^{'}}_{c z 0}$ =50 kPa,H=10.0 m,R₀=0.5,k₀= 3.0×10^-7 m/min,M=0.772,e₀=1.5,C_C=0.45,C_k=0.75,C_S=0.08,C_α=0.03, $γ^{'} =$ 10 kN/m³,m=1.5,i₁=5.0,n=50,Δt=0.001 min,有效应力 $σ^{'}$ 的迭代误差为10^-7,此外,由于文献[21, 22, 26, 27]已对渗透指数、前期固结压力、回弹再压缩指数等参数分别讨论过,因此,这里仅对下述参数进行分析。

4.1 次固结指数C_α的影响

首先考察黏滞性对固结过程的影响。图3（a）给出不同次固结指数C_α时底部不排水边界处超静孔压随时间变化的曲线。很明显,不论是否考虑自重应力的影响,在固结的前期,当C_α=0.00（不考虑黏滞性）时孔压随时间变化曲线与时间轴平行,当C_α=0.02,0.03,0.04（考虑黏滞性）时孔压随时间变化曲线斜向上偏离了时间轴。这说明,黏滞性使不透水边界处产生了超静孔压升高的现象。且随着C_α的增大,该现象变得更为显著,孔压达到峰值的时间也更滞后。这种加载初期孔压升高现象与多维Biot固结课题中的Mandel-Cryer效应产生机理不同,因为本文讨论的课题仍属于Terzaghi一维固结理论的范畴,这里将其称为“类曼德尔效应”。实际上,Yin等^[12]、胡晶等^[16]、仇玉良等^[27]的固结分析中,也发现了该现象,并将其归因于黏土的“黏滞（蠕变）效应”或主次固结耦合机制。同时Wong等^[28]认为产生黏滞（蠕变）效应的主要机制是土颗粒周围的黏滞流,而排水路径又是影响黏滞流流动和蠕变变形的主要因素。因此,加载初期在饱和黏土地基不排水边界处,由于排水路径不通畅,土体中的水来不及排出,土颗粒周围黏滞流流动愈加缓慢,并出现拥堵,进而就会引起有效应力松弛和孔隙水压力上升。

图 3 次固结指数C_α对固结性状的影响

Figure 3. Influences of secondary compression index C_α on consolidation behavior

下载: 全尺寸图片幻灯片

此外,图3（a）还表明,考虑土体自重应力时超静孔压达到的峰值更大,但达到峰值需要的时间则大大缩短。这可从初始有效应力对渗透性的影响方面予以解释,即当考虑土体自重应力时,初始有效应力随深度的增大而增大,从由式（14）就可看出,初始有效应力越大,初始孔隙比 $e_{c z}$ 就越小,所以不透水面附近地基土的透水性就越差。因此,考虑土体自重应力时饱和黏土地基中的应力松弛现象就会更显著。

图3（b）给出了次固结指数C_α 对平均固结度U_P的影响曲线。与胡晶等^[16]曾分析过的不计土体自重应力时次固结指数对平均固结度U_P的影响类似,同一时刻平均固结度U_P随C_α的增大而减小,即随着C_α的增大,地基中超静孔压的整体消散相应滞后,考虑自重应力时也是如此。当C_α =0.00（不考虑黏滞性）时,这里得到与纠永志等^[21]一致的结论,即在加载的前期,自重应力对平均固结度U_P的影响很小,而在加载的中后期,考虑土体自重应力时平均固结度U_P却有所增大。这说明,不考虑黏滞性时,自重应力加快了加载中后期地基中超静孔压的整体消散速率。但是,当考虑黏滞性时,在加载前期,同一时刻考虑土体自重应力时平均固结度U_P 要比未考虑土体自重应力时小,而在加载的中后期却恰恰相反。即考虑黏滞性时,自重应力延缓了加载前期地基中超静孔压的整体消散速率,却加快了加载中后期地基的固结进程。

4.2 土层厚度H的影响

除上述参数的影响外,Gibson等^[2]认为对于较厚黏土层考虑土体自重应力是有必要的,李传勋等^[22]也曾分析过非达西渗流条件下地基厚度对地基固结过程的影响,但忽略了黏滞性的影响。为分析考虑土体自重应力时地基土层厚度对固结过程的影响,给出图4所示曲线。其中图4（a）给出了考虑土体自重应力和不考虑土体自重应力两种情况下,不同土层厚度时地基底部不排水面处超静孔压随时间变化的影响曲线。图4（a）表明,地基土层厚度对加载前期的“类曼德尔效应”也有影响,并且地基土层厚度越大,这一现象越显著。这与高彦斌^[9]的结论是一致的。同时,该图还表明,当不考虑土体自重应力时这一现象有所减弱。这样,二者对比就可以得到与李传勋等^[22]类似的结论,即：当土层较厚时,自重应力的影响较大；当土层较薄时土体自重应力的影响就不显著,且此时“类曼德尔效应”也不明显。这与胡晶等^[16]的结论不谋而合,即土样厚度较小（1～4 cm）是室内固结试验观察不到“类曼德尔效应”的一个重要原因。实际上,这主要是因为当土层厚度很小（排水距离很短）时,排水条件很好,因土体黏滞性引起的超静孔压异常升高的时间很短且峰值很小,固结试验中仪器就可能观测不到这种现象。

图 4 地基厚度H对固结性状的影响

Figure 4. Influences of thickness H of soil layer on consolidation behavior

下载: 全尺寸图片幻灯片

图4（b）中与李传勋等^[22]分析的现象类似,整个加载过程中,随着土层厚度的增大,同一时刻平均固结度U_P减小,即：随着土层厚度的增大,地基中整体超静孔压消散速率减慢。但是,与不考虑自重应力时相比,自重应力延滞了加载前期地基中超静孔压的整体消散的影响,却加速了加载中后期地基的固结进程。

4.3 外荷载p₀的影响

按照经典太沙基一维固结理论,地基的固结度与外荷载p₀无关,但事实上,外荷载也是决定地基固结快慢的主要因素。为探讨考虑土体自重应力条件下外荷载p₀对固结过程的影响,给出图5所示曲线。首先,为便于对比分析这里对超静孔压进行归一化处理,即U=u/p₀,图5（a）表明,外荷载p₀对“类曼德尔效应”也有影响,但与前述不同的是,在加载的前期,外荷载p₀的增大削弱了“类曼德尔效应”,并且外荷载p₀的变化对超静孔压达到峰值的时间也没有影响,同样是考虑自重应力时超静孔压达到峰值的时间被提前。这主要是因为,外荷载p₀的增大加速了孔隙水的排出,进而削弱了“类曼德尔效应”。这也与Wong等^[28]认为外荷载过大时,超固结程度较强,土样被压缩到一个稳定结构,进而就观察不到蠕变现象的结论类似。

图 5 外荷载p₀对固结性状的影响

Figure 5. Influences of external load p₀ on consolidation behavior

下载: 全尺寸图片幻灯片

图5（b）给出了外荷载p₀对平均固结度U_P的影响曲线。与李传勋等^[26]结果类似的是,随着外荷载p₀的增大,同一时刻固结度U_P增大,即：增大外荷载p₀加快了饱和黏土地基中整体超静孔压的消散速率,但此时自重应力的影响与前述分析结果一致,即自重应力滞后了加载前期地基中超静孔压的整体消散速率,却加速了加载中后期地基的固结进程。

4.4 Hansbo渗流参数的影响

纠永志等^[21]、李传勋等^[22]都曾基于Hansbo渗流并考虑土体自重应力对饱和黏土地基固结进行过分析,却都忽略了黏滞性的影响。这里给出同时考虑黏滞性时Hansbo渗流参数对饱和黏土地基固结过程的影响曲线,如图6所示。其中图6（a）,（b）分别给出了m和i₁对不排水边界处超静孔压消散的影响曲线。很显然,随着Hansbo渗流参数m和i₁的增大,加载初期超静孔压达到的峰值更大,且达到峰值需要的时间更长。也就是说,相比Darcy渗流考虑Hansbo渗流时地基排水条件更差,因此Hansbo渗流增强了“类曼德尔效应”。

图 6 m和i₁对固结性状的影响

Figure 6. Influences of m and i₁ on consolidation behavior

下载: 全尺寸图片幻灯片

图6（c）,（d）表明,与文献[19～22, 2626]结论类似的是,在加载的中后期,随着Hansbo渗流参数m和 $i_{1}$ 增大,同一时刻平均固结度U_P减小,即Hansbo渗流延缓了加载的中后期地基的固结进程,使地基中超静孔压整体消散滞后。另外,图6（c）,（d）也表明此时沿深度变化的自重应力对平均固结度U_P的影响规律和前述分析是类似的,即考虑土体自重应力延缓了固结初期整体超静孔压的消散速率,却加快了加载中后期地基土的固结速率。

5. 结论

考虑土体自重应力的影响,引入考虑时间效应的弹黏塑性本构UH模型,同时考虑Hansbo渗流及渗流过程中渗透系数变化的影响,修正了饱和黏土一维固结理论。通过与一维固结试验结果对比,验证了UH模型的适用性,并得到以下3点结论。

（1）在加载前期,土体的黏滞性使地基不透水边界附近产生了超静孔压升高的现象,且增大次固结指数、地基厚度和Hansbo渗流参数,或减小、外荷载,或考虑土体自重应力都会使该现象更加显著。

（2）考虑土体自重应力将延缓加载初期地基中超静孔压整体消散的速率,同时加快加载中后期地基的固结速率。

（3）增大次固结指数、地基土层厚度或Hansbo渗流参数,可延缓黏土地基中超静孔压整体消散的速率,而增大外荷载却可加快地基的固结进程。

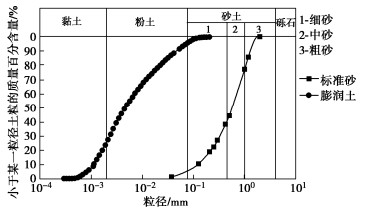

图 1 膨润土和标准砂的颗粒级配

Figure 1. Grain-size distribution curves of bentonite and China standard sand

下载: 全尺寸图片幻灯片

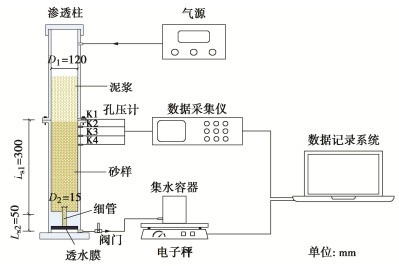

图 2 渗透试验装置示意图

Figure 2. Scheme of set-up for infiltration tests

下载: 全尺寸图片幻灯片

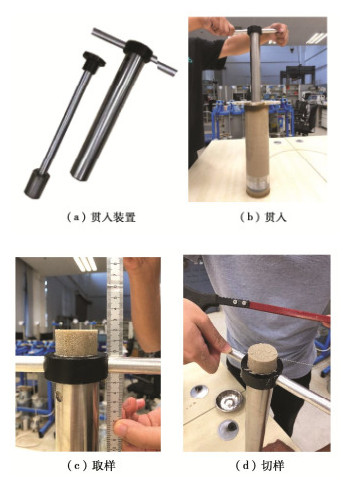

图 3 取样装置和过程

Figure 3. Procedure for sampling slurry-infiltrated sand

下载: 全尺寸图片幻灯片

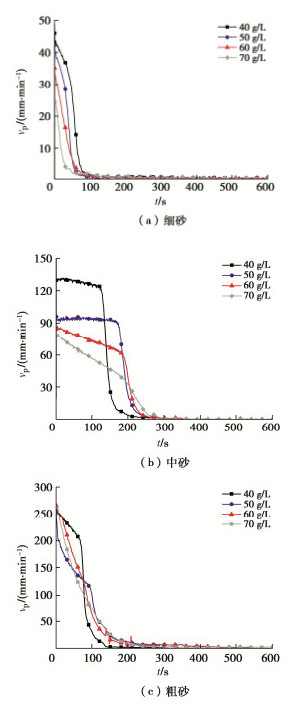

图 4 泥浆渗透速度曲线

Figure 4. Infiltration velocity curves for different types of sand and slurries with different bentonite concentrations

下载: 全尺寸图片幻灯片

图 5 水力梯度为1和15时的泥浆渗透速度曲线

Figure 5. Infiltration velocity curves at hydraulic gradients of 1 and 15

下载: 全尺寸图片幻灯片

图 6 不同密度掺砂泥浆的渗滤曲线

Figure 6. Infiltration velocity curves for water-bentonite-sand slurries with different densities

下载: 全尺寸图片幻灯片

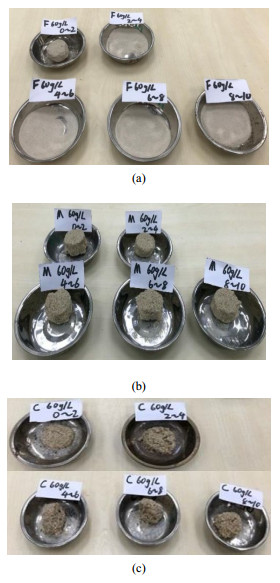

图 7 干燥后试样形态

Figure 7. Samples of slurry-infiltrated sand after infiltration tests with bentonite slurry of 60 g/L

下载: 全尺寸图片幻灯片

图 8 泥浆渗透带SEM电镜扫描结果，细砂-泥浆浓度60 g/L

Figure 8. SEM image of dry slurry-infiltrated sand, FS-60 g/L

下载: 全尺寸图片幻灯片

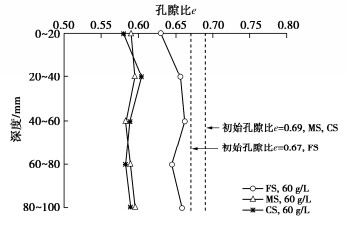

图 9 浓度60 g/L泥浆渗透土体孔隙比沿深度变化

Figure 9. Void ratios along depth for slurry infiltration of 60 g/L into different types of sand

下载: 全尺寸图片幻灯片

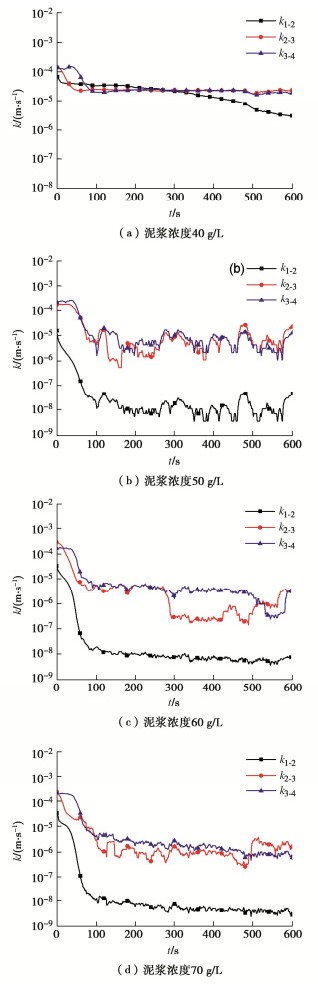

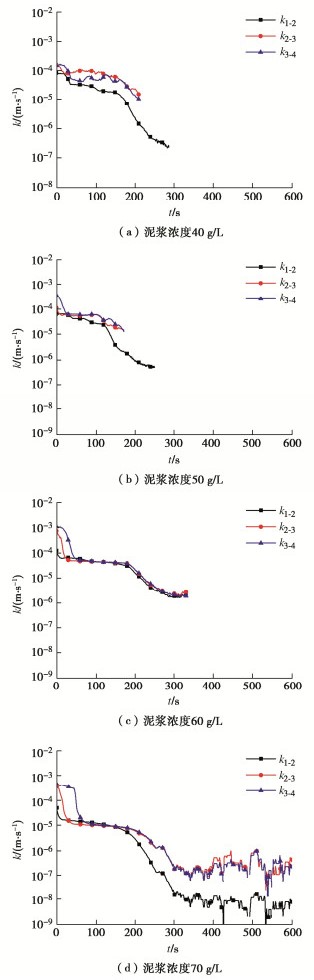

图 10 细砂中的泥浆渗透系数变化

Figure 10. Change of permeability of fine sand for slurries with different bentonite concentrations

下载: 全尺寸图片幻灯片

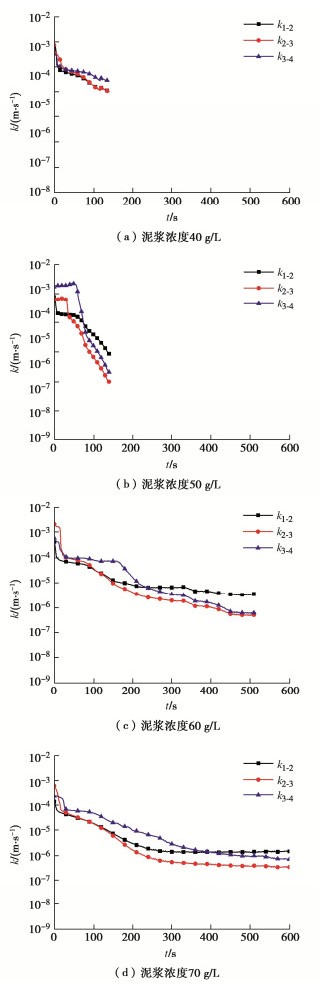

图 11 中砂中的泥浆渗透系数变化

Figure 11. Change of permeability of medium sand for slurries with different bentonite concentrations

下载: 全尺寸图片幻灯片

图 12 粗砂中的泥浆渗透系数变化

Figure 12. Change of permeability of coarse sand for slurries with different bentonite concentrations

下载: 全尺寸图片幻灯片

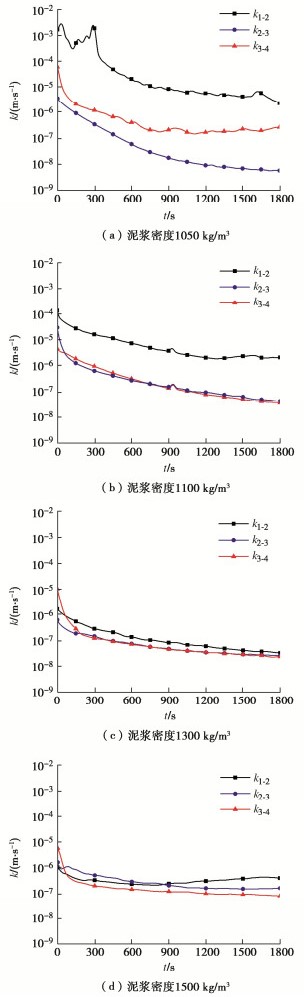

图 13 泥浆密度对细砂中的泥浆渗透系数影响

Figure 13. Influences of slurry density on change of permeability of fine sand for slurry

下载: 全尺寸图片幻灯片

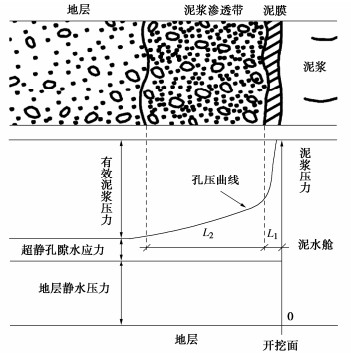

图 14 泥浆渗透成膜时开挖面附近压力分布示意图^[2]

Figure 14. Pressure distribution surrounding tunnel face during filter cake formation^[2]

下载: 全尺寸图片幻灯片

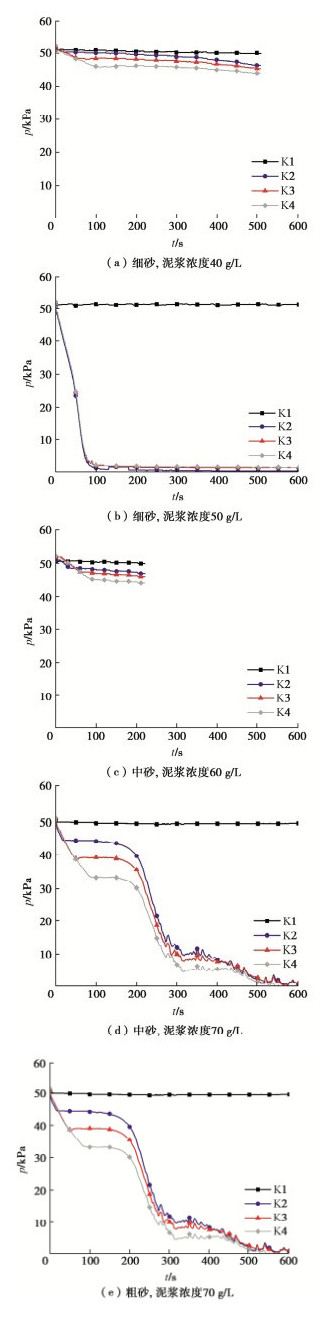

图 15 未掺渣土条件下泥浆压力和不同位置孔压变化

Figure 15. Change of slurry pressure and pore pressure along depth for slurry without sand

下载: 全尺寸图片幻灯片

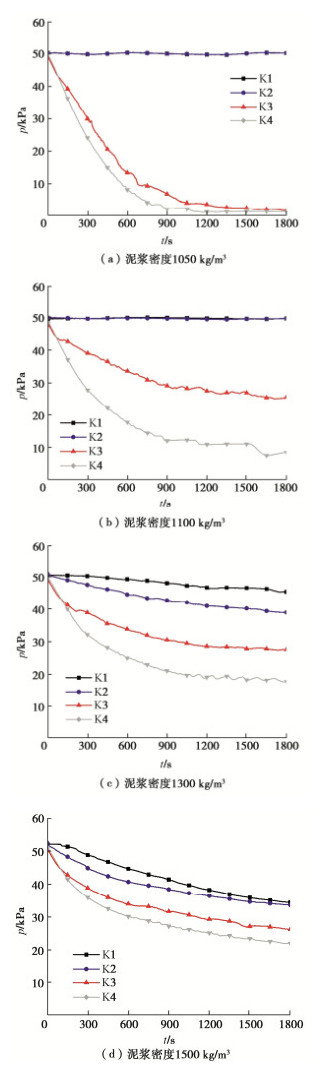

图 16 掺砂泥浆渗透过程中泥浆压力和不同位置孔压变化

Figure 16. Change of slurry pressure and pore pressure along depth for slurry with sand

下载: 全尺寸图片幻灯片

表 1 膨润土矿物组成

Table 1 Mineral contents of bentonite

矿物成分	含量/%
Al_2.9Fe_0.04H₂K_0.86Mg_0.06Na_0.1O₁₂Si₃	22
Na_0.499Ca_0.491(Al_1.488Si_2.506O₈)	19
Na_9.9K_3.46Ca_3.52Al_15.9Si_56.1O₁₄₄(H₂O)_44.68	15
Al₃CaH₁₀KO₁₇Si₃	14
SiO₂	11
Al₂Si₄O₁₀(OH)	10
Al2(Si₂O₅)(OH)₄	9

下载: 导出CSV

表 2 土体基本物理性质

Table 2 Physical properties of three types of sand

土体类型	粒径/ mm	相对密度/ %	孔隙比	渗透系数/ (m·s^-1)
细砂	< 0.5	90	0.67	0.0017
中砂	0.5~1	90	0.69	0.0276
粗砂	1~2	90	0.69	0.0570

下载: 导出CSV

表 3 各组试验泥浆渗透带厚度

Table 3 Thicknesses of slurry-infiltrated soil for various tests

泥浆浓度/ (g·L^-1)	土体类型
泥浆浓度/ (g·L^-1)	细砂	中砂	粗砂
40	×	×	×
50	〇	×	×
60	〇	×	×
70	〇	〇	×
注：〇表示有泥膜形成，×表示无泥膜形成。

下载: 导出CSV

表 4 各组试验泥浆渗透带厚度

Table 4 Final infiltration distances for various tests 单位：cm

泥浆浓度/ (g·L^-1)	土体类型
泥浆浓度/ (g·L^-1)	细砂	中砂	粗砂
40	5	32	35
50	3.5	30	35
60	2.5	23	35
70	1.5	17	33

下载: 导出CSV

参考文献(15)

[1]	陈仁朋, 尹鑫晟, 李育超, 等. 泥水盾构泥膜渗透性及其对开挖面稳定性影响[J]. 岩土工程学报, 2017, 39(11): 2102-2108. doi: 10.11779/CJGE201711018 CHEN Renpeng, YIN Xinsheng, LI Yuchao, et al. Permeability of filter cake and its influence on face stability of slurry shield-driven tunnels[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(11): 2102-2108. (in Chinese) doi: 10.11779/CJGE201711018
[2]	闵凡路, 朱伟, 魏代伟, 等. 泥水盾构泥膜形成时开挖面地层孔压变化规律研究[J]. 岩土工程学报, 2013, 35(4): 722-727. http://www.cgejournal.com/cn/article/id/15027 MIN Fanlu, ZHU Wei, WEI Daiwei, et al. Change of pore water pressure in soil as filter cakes formed on excavation face in slurry shield[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(4): 722-727. (in Chinese) http://www.cgejournal.com/cn/article/id/15027
[3]	魏代伟, 朱伟, 闵凡路. 砂土地层泥水盾构泥膜形成时间及泥浆压力转化率的试验研究[J]. 岩土力学, 2014, 35(2): 423-428. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201402017.htm WEI Daiwei, ZHU Wei, MIN Fanlu. Experimental study of forming time of filter cake and conversion rate of slurry pressure in slurry shield in sand stratum[J]. Rock and Soil Mechanics, 2014, 35(2): 423-428. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201402017.htm
[4]	闵凡路, 吕焕杰, 宋帮红, 等. 砂地层孔径分析及其对泥浆在地层中渗透性的影响[J]. 中国公路学报, 2020, 33(3): 144-151. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGGL202003013.htm MIN Fanlu, LYU Huanjie, SONG Banghong, et al. Pore size analysis and its influence on slurry infiltration in sandy layer[J]. China Journal of Highway and Transport, 2020, 33(3): 144-151. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGGL202003013.htm
[5]	TALMON A M, MASTBERGEN D R, HUISMAN M. Invasion of pressurized clay suspensions into granular soil[J]. Journal of Porous Media, 2013, 16(4): 351-365. doi: 10.1615/JPorMedia.v16.i4.70
[6]	XU T, BEZUIJEN A. Pressure infiltration characteristics of bentonite slurry[J]. Géotechnique, 2019a, 69(4): 364-368. doi: 10.1680/jgeot.17.T.026
[7]	XU T, BEZUIJEN A. Bentonite slurry infiltration into sand: filter cake formation under various conditions[J]. Géotechnique, 2019b, 69(12): 1095-1106. doi: 10.1680/jgeot.18.P.094
[8]	FRITZ P. Additives for slurry shields in highly permeable ground[J]. Rock Mechanics and Rock Engineering, 2007, 40(1): 81-95. doi: 10.1007/s00603-006-0090-y
[9]	刘成, 陆杨, 吕伟华, 等. 砂性地层中盾构泥浆粗粒材料对成膜效果的影响[J]. 中国公路学报, 2018, 31(9): 104-111. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGGL201809013.htm LIU Cheng, LU Yang, LYU Weihua, et al. Effects of coarse-particle materials in slurry on filter-cake formation effectiveness in sandy strata[J]. China Journal of Highway and Transport, 2018, 31(9): 104-111. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGGL201809013.htm
[10]	宋洋, 李昂, 王韦颐, 等. 泥岩圆砾复合地层泥水平衡盾构泥浆配比优化研究与应用[J]. 岩土力学, 2020, 41(12): 4054-4062, 4072. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202012025.htm SONG Yang, LI Ang, WANG Weiyi, et al. Research and application of mud proportioning optimization of slurry balance shield in mudstone and gravel composite stratum[J]. Rock and Soil Mechanics, 2020, 41(12): 4054-4062, 4072. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202012025.htm
[11]	金大龙, 袁大军, 毛家骅. 盾构静-动态泥浆渗滤成膜及支护效率控制方法[J]. 中国公路学报, 2022, 35(12): 154-167. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGGL202212013.htm JIN Dalong, YUAN Dajun, MAO Jiahua. A novel approach for filter cake formation during static-dynamic shield tunneling and its support efficiency control method[J]. China Journal of Highway and Transport, 2022, 35(12): 154-167. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGGL202212013.htm
[12]	ZIZKA Z, SCHOESSER B, THEWES M. Investigations on the transient support pressure transfer at the tunnel face during slurry shield drive part 1: case A – Tool cutting depth exceeds shallow slurry penetration depth [J]. Tunnelling and Underground Space Technology, 2021a, 118: 104168.
[13]	ZIZKA Z, SCHOESSER B, THEWES M. Investigations on the transient support pressure transfer at the tunnel face during slurry shield drive Part 2: case B–Deep slurry penetration exceeds tool cutting depth[J]. Tunnelling and Underground Space Technology, 2021b, 118: 104169.
[14]	COB (Centre for Underground Construction). Second Heinenoord Tunnel Evaluation Report, COB report K100-06 [R]. Gouda, the Netherlands: COB, 2000.
[15]	Leutert. Datasheet for Ball Harp[R]. Adendorf: Friedrich Leutert GmbH & Co KG, 2016.
