Disaster analysis and countermeasures of large accumulation in reservoir areas
-
摘要: RM水电站RS堆积体方量高达4700万m3，其规模巨大，距坝址较近，在水库蓄水过程中，受水动力作用影响，边坡的物理力学参数指标降低，有可能发生失稳破坏进而危害工程安全。分别采用刚体极限平衡法、虚功率法、有限差分法、有限元强度折减法以及三维数值模拟针对RS堆积体稳定性及灾变过程进行分析，结果表明，在天然状态下，边坡基本处于稳定状态，随着蓄水过程水位抬高，边稳失稳的可能性很大。边坡稳定状态由稳定—变形—局部失稳—较大规模失稳—大规模失稳，逐渐演变为灾变过程。模拟揭示堆积体在失稳条件下的涌浪产生过程及传播规律，对其进行风险分析。研究堆积体的治理原则和治理措施，提出预防为主的治理措施，研究成果可为类似工程问题提供有意义的参考。Abstract: The volume of RS accumulation of RM hydropower station is as large as 47 million m3, which is huge and close to the dam site. In the process of reservoir impoundment, the physical and mechanical parameters of the slope are reduced due to the hydrodynamic effect, which may cause instability and damage to the safety of the project. In this study, the rigid body limit equilibrium method, virtual power method, finite difference method, finite element strength reduction method and three-dimensional numerical simulation are used to analyze the stability and catastrophe process of RS accumulation body. The results show that the slope is basically stable in the natural state, and the possibility of edge stability and instability is great with the rise of water level in the process of water storage. The state of slope stability changes from the process of stability- deformation→local instability large→scale instability→largest→scale instability to the catastrophic process. The simulation reveals the generating process and propagation law of surge under instability, and its risk is analyzed. The research results can provide a meaningful reference for similar engineering problems.
-
0. 引言
污泥往往具有极高的含水率，需要对污泥进行脱水，以方便后续处理[1]。然而污泥胞外聚合物（EPS）的成分极其复杂，使污泥中的水分很难被去除[2]。为了降低污泥的含水率，国内外已进行了很多新技术的研究，包括微波辐射、热水解、超声波以及新型絮凝剂的开发等[3-6]。超声波处理是改善污泥脱水性能的有效处理方法之一[7-8]。污泥液相在超声波的作用下产生大量的空化气泡及产生强大的剪切力和瞬时高温，能够有效地裂解胞外聚合物（EPS），使大量结合水释放[9-10]。超声波作用使絮体颗粒尺寸变小，破坏菌胶团的结构，使其间所含结合水转化为自由水[11]。超声波还可以杀灭污泥中的病毒、细菌和其他有害物质，提高重金属的浸出率和回收率等[12-13]。超声波处理污泥改善脱水性能受到超声波频率、超声时间、声能密度、pH值、作用方式、耦合方法等因素的影响[14]。目前，超声波技术仍有一些局限性，超声波处理污泥脱水的一些机理尚未能够充分认识[15]。本文拟在超声波作用时间对污泥脱水性能影响方面进行研究，以达到最佳处理效果。从而为在实际工程应用中更好地利用超声波的优势提供理论参考。
1. 材料和方法
1.1 污泥试样
试验污泥选用当地城镇污水处理厂二沉池活性污泥，为保证各组试验初始条件的一致性，采用同一批污泥，测试初始含水率为97.13%，密度为1.026 g/cm3。原污泥基本性质如表 1所示，粒径分布采用激光粒度分析仪测定，如图 1所示。
表 1 原污泥基本性质Table 1. Characteristics of raw sewage sludge含水率/% pH SV30/% 密度/cm3 污泥温度/℃ 97.13 8.87 54 1.026 24.1 ± 2 SRF/(1013·m-1·kg-1) d10/μm d50/μm d90/μm Mean/μm 4.76 13.680 49.129 172.116 73.109 注：SV30表示污泥沉降比；SRF表示污泥比阻；d10表示颗粒累积分布为10%的污泥粒径；d50为中值粒径，表示颗粒累积分布为50%的污泥粒径；d90表示“颗粒累积分布为90%的污泥粒径；Mean表示粒径加权平均值，即平均污泥粒径。 1.2 仪器设备
本试验仪器有SM-900A超声波细胞破碎仪，LT2200E激光粒度分析仪，PXBJ-287L型便携式离子计，JJ-4B六联异步电动搅拌器，CS-101-2电热干燥箱，Coxem EM-30 PLUS台式扫描电子显微镜，CR21N高速冷冻离心机等。
1.3 试验方法
取原污泥5盒各300 mL，设定超声波频率20 kHz，声能密度9.8 W，调节超声波作用时间为5，15，30，45，60 s。待每组污泥试样超声处理完成后，检测污泥的pH值、粒径分布。试样放入离心机脱水，检测离心脱水后的污泥泥饼含水率，确定超声波调理污泥的最优作用时间。取适量污泥，进行扫描电镜试验，分析污泥的微观结构。
1.4 分析方法
（1）污泥含水率
污泥加入离心机试样瓶，离心机必须同时放置4个离心试样瓶且4个试样瓶各自的质量差值小于4 g，底部用滤布进行过滤，污泥经6000 r/min，5 min离心作用后检测滤饼含水率。污泥含水率的测定采用热干燥法，离心机脱水后的泥饼放入恒温烘箱中烘至恒重，取平均值。
（2）污泥pH值
采用便携式离子计的pH电极进行测量。
（3）污泥粒径
用去离子水将污泥样品稀释至浓度为15 mg/L的混合液，采用激光粒度分析仪测定污泥粒径分布，每个样品测定3次后取平均值。
（4）污泥微观结构
污泥样本在烘箱里烘干后，采用扫描电子显微镜（SEM）对污泥样本进行分析，放大倍数分别为200，500，1000，2000，5000倍。
2. 结果与讨论
2.1 污泥含水率的变化
污泥含水率为污泥中水的质量与污泥总质量之比。超声波作用后的污泥经离心机脱水后的泥饼含水率随超声波作用时间的变化曲线，如图 2所示。
从图 2中曲线可知，当超声波作用时间小于30 s，污泥泥饼含水率随超声波作用时间的增加逐渐降低，表明污泥脱水性能得到改善。经30 s的处理时间后降至最低值。当超声波作用时间大于30 s，污泥泥饼含水率反而升高，显示污泥脱水性能逐渐恶化。这意味着额外延长超声时间，处理效果反而变差。长时间超声波作用使污泥絮体过分破碎，过度裂解了污泥絮体和微生物细胞结构，释放出的核酸、蛋白质、脂肪微粒和无机物微粒等微小聚合物，增加了污泥的黏度，致使污泥又重新吸附水分，结合水增加，脱水性能恶化。上述污泥泥饼含水率变化规律说明超声波作用时间存在一个最优值，作用时间过短和过长均不利于污泥脱水性能的提高。
2.2 污泥pH值的变化
污泥pH值随超声波作用时间的变化曲线如图 3所示。
由图 3中曲线可知，随着超声波作用时间的延长，超声处理后的污泥pH值稍有下降，但下降趋势不明显。由于污泥絮体和细胞结构被破坏，在释放细胞内部水分的同时，也释放内部的有机物质，包含有机酸或碳酸类物质，该过程改变了污泥的化学特性，使pH降低。
2.3 污泥粒径的变化
超声波作用时间对污泥颗粒粒度分布的影响，如图 4所示。
从图 4曲线可以看出，污泥颗粒粒径主要分布在10~200 μm范围内，随着超声波作用时间延长，污泥颗粒粒径逐渐变小。究其原因，由于污泥颗粒稳固的细胞结构，短时间的超声波处理可能达不到理想的能量输入，这部分能量不足以破坏大部分的细胞结构，只能破坏结合力较小的污泥絮体结构。逐渐延长超声波作用时间，能量输入不断增强，越来越多的细胞结构无法承受空化气泡崩溃时产生的巨大压力而被破坏，絮体断裂，颗粒粒径变小。继续延长超声波作用时间，能量持续输入，完全破坏了污泥絮体及细胞结构。长时间超声波作用使污泥絮体过分破碎，表现为污泥平均颗粒粒径进一步减小。
2.4 污泥微观结构的变化
图 5为原污泥及超声波作用时间5，15，30，45，60 s处理后污泥的SEM图。
图 5（a）为原污泥微观结构，从图 5（a）中可以看出，原污泥絮体结构较为完整，较多圆球状颗粒堆积胶黏在一起，微生物细胞极少裸露，被污泥絮体紧紧包裹，污泥絮体之间紧密结合，表面相对光滑完整，结构致密。图 5（b）为超声波作用时间5 s处理后的污泥微观结构，可见少量完整细胞裸露在外，污泥絮体变得松散；图 5（c）为超声波作用时间15 s处理后的污泥微观结构，可见较多完整细胞裸露在外，污泥絮体松散，可见大块状絮体聚集体；图 5（d）为超声波作用时间30 s处理后的污泥微观结构，可以看出污泥絮体更加松散，污泥颗粒粒径变小，污泥絮体结构遭到明显破坏，暴露的细胞数显著增加，污泥絮体解体，细胞壁破裂；图 5（e）为作用时间45 s处理后的污泥微观结构，可见，细胞壁凹陷破碎明显，污泥絮体重新聚集组合。图 5（e）为作用时间60 s处理后的污泥微观结构，细胞壁破碎严重，外层胞外聚合物EPS和微生物细胞破裂失活，污泥无机颗粒与微生物细胞碎片堆积胶结在一起，污泥重新变得很致密。
3. 结论
本文从污泥离心脱水含水率、pH值、颗粒粒径分布、微观结构等方面研究了超声波作用时间对污泥脱水性能的影响，得到以下3点结论。
（1）原污泥具有稳定的胶体系统，大量结合水被污泥絮体紧紧包裹无法释放，导致污泥脱水性能很差。超声波通过声空化作用和水力剪切作用裂解污泥絮体，将难以去除的结合水释放出来，改善污泥脱水性能。
（2）由于超声波作用，污泥在释放胞内结合水的同时，也将大量的有机酸或碳酸类物质的有机物质释放到污泥浆液中，使污泥pH值降低。
（3）无限延长超声时间，污泥脱水性能会变差。采用超声改善污泥脱水性能，应选择最优的超声波作用时间，超声波作用时间过短和过长均不利于污泥脱水，在实际应用时应引起重视。
-
![]()

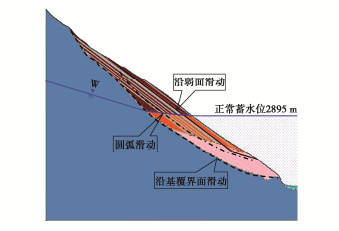

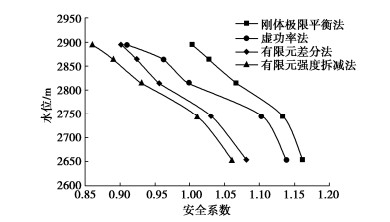

图 2 蓄水过程–安全系数关系曲线
Figure 2. Relationship between impoundment process and safety factor
![]()

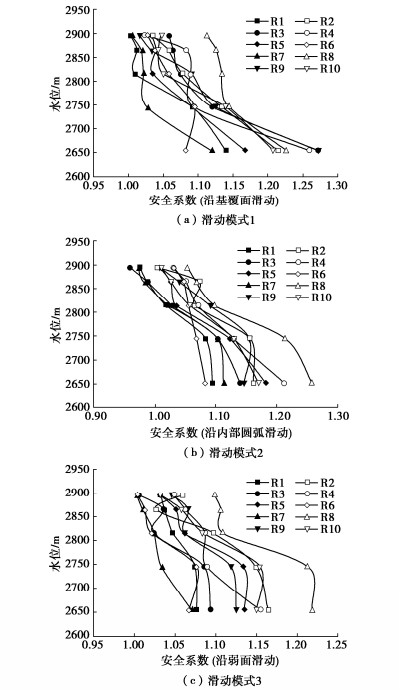

图 3 蓄水过程–安全系数关系曲线(R2剖面)
Figure 3. Relationship between impoundment process and safety factor for section R2
![]()

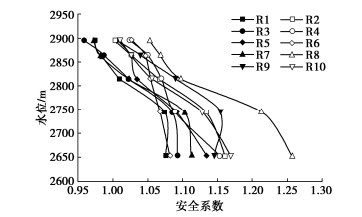

图 4 蓄水过程–安全系数关系曲线(R1~R10剖面)
Figure 4. Relationship between impoundment process and safety factor for sections of R1 to R10
![]()

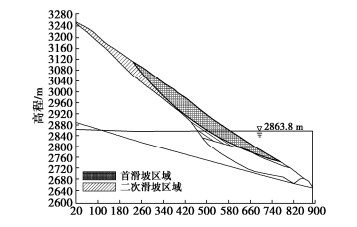

图 6 堆积体边坡蓄水失稳过程
Figure 6. Process of impoundment and instability of accumulation slope
![]()

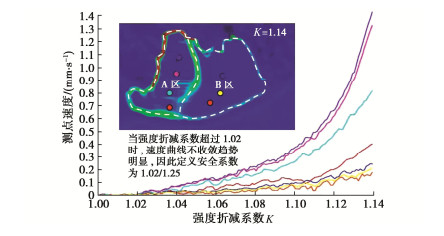

图 8 堆积体强度与变形关系曲线
Figure 8. Relationship between strength and deformation of accumulation
![]()

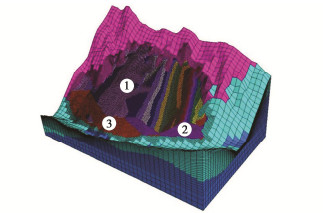

图 9 涌浪分析计算所用三维地质模型
Figure 9. Three-dimensional geological model for surge analysis and calculation
![]()

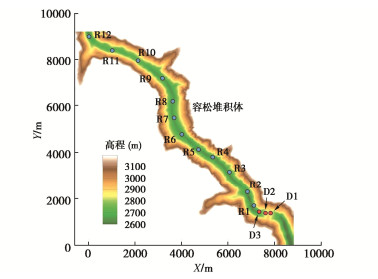

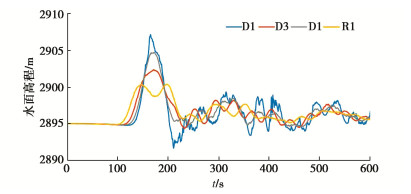

图 11 库区RS下游监测点的水位过程线
Figure 11. Hydrograph of water level of RS downstream monitoring point
![]()

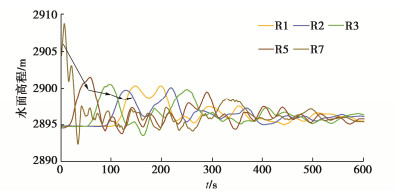

图 12 坝体周围监测点的水位过程线
Figure 12. Hydrograph of water level of monitoring points around dam
表 1 RS堆积体稳定计算岩土体物理力学参数取值表
Table 1 Physical and mechanical parameters of rock and soil for stability calculation of RS accumulation
土层编号 物质组成 重度/(kN·m-3) 水上天然抗剪强度 水下饱和抗剪强度 天然 饱和 黏聚力/kPa 内摩擦角/(°) 黏聚力/kPa 内摩擦角/(°) ①上部 较松散的碎砾石层 22.0 23.0 10 34.5 5 30.5 ②中部 有一定胶结的含细粒土砾 21.0 22.5 50 33.0 25 29.5 ③下部 碎石土夹少量砂卵砾石 21.5 22.5 20 35.5 10 31.5
下载: 导出CSV
表 2 RS堆积体3种滑况最高滑速计算成果
Table 2 Calculated results of maximum sliding velocity of RS accumulation under three sliding conditions
滑况 滑动模式 最小安全系数K 滑坡体高度H/m 方量/(104 m3) 最高滑速值/(m·s-1) 滑况1 整体滑动 1.22 67.75 2865.9 18~27 滑况2 底层滑动 1.01 58.32 1397.3 23 滑况3 上层滑动 1.22 136.83 1977.4 25~35
下载: 导出CSV
表 3 RS堆积体滑坡可传播涌浪浪高计算成果
Table 3 The calculation results of surge height can be spread by RS accumulation landslide
滑况 滑速/(m·s-1) 首浪高度/m 可传播浪计算代表值/m 坝前浪高/m 坝顶波浪爬高高程/m 滑况1 18 26.8 7.17 5.42 2906.44 27 29.8 滑况2 23 27.9 5.25 — — 敏感性分析1 5 13.4 3.66 2.77 2900.69 敏感性分析2 10 21.5 5.73 4.43 2904.25
下载: 导出CSV
-
[1] 王自高. 西南地区深切河谷大型堆积体工程地质研究[D]. 成都: 成都理工大学, 2015. WANG Zi-gao, Engineering Geological Study on Large Quaternary Deposits in the Deeply Valley Southwestern China[D]. Chengdu: Chengdu University of Technology, 2015. (in Chinese)
[2] 王自高, 胡瑞林, 张瑞, 等. 大型堆积体岩土力学特性研究[J]. 岩石力学与工程学报, 2013, 32(增刊2): 3836–3843. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2107.htm WANG Zi-gao, HU Rui-lin, ZHANG Rui, et al. Study of geotechnical mechanical characteristics of a large soil-rock mixture in a hydropower project[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(S2): 3836–3843. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2107.htm
[3] 陈祖煜. 岩质边坡稳定分析: 原理·方法·程序[M]. 北京: 中国水利水电出版社, 2005. CHEN Zu-yu. Rock Slope Stability Analysis: Theory Methods and Programs[M]. Beijing: China WaterPower Press, 2005. (in Chinese)
[4] 徐文杰. 大型土石混合体滑坡空间效应与稳定性研究[J]. 岩土力学, 2009, 30(增刊2): 328–333. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2009S2071.htm XU Wen-jie. Study of spatial effect and stability of large scale soil-rock mixture landslide[J]. Rock and Soil Mechanics, 2009, 30(S2): 328–333. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2009S2071.htm
[5] 张玉, 徐卫亚, 石崇, 等. 大型滑坡堆积体稳定性的三维数值分析[J]. 岩土力学, 2011, 32(11): 3487–3496. doi: 10.3969/j.issn.1000-7598.2011.11.047 ZHANG Yu, XU Wei-ya, SHI Chong, et al. Three-dimensional numerical analysis of stability of large-scale landslide accumulation body[J]. Rock and Soil Mechanics, 2011, 32(11): 3487–3496. (in Chinese) doi: 10.3969/j.issn.1000-7598.2011.11.047
[6] 吴火珍, 冯美果, 焦玉勇, 等. 降雨条件下堆积层滑坡体滑动机制分析[J]. 岩土力学, 2010, 31(增刊1): 324–329. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2010S1053.htm WU Huo-zhen, FENG Mei-guo, JIAO Yu-yong, et al. Analysis of sliding mechanism of accumulation horizon landslide under rainfall condition[J]. Rock and Soil Mechanics, 2010, 31(S1): 324–329. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2010S1053.htm
[7] 王自高, 胡瑞林, 张瑞, 等. 大型堆积体岩土力学特性研究[J]. 岩石力学与工程学报, 2013, 32(增刊2): 3836–3843. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2107.htm WANG Zi-gao, HU Rui-lin, ZHANG Rui, et al. Study of geotechnical mechanical characteristics of a large soil-rock mixture in a hydropower project[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(S2): 3836–3843. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2107.htm
[8] 朱继良, 黄润秋. 某水电站坝前堆积体稳定性的三维数值模拟分析[J]. 岩土力学, 2005, 26(8): 1318–1322. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200508027.htm ZHU Ji-liang, HUANG Run-qiu. Study on stability of talus slope in front of a dam in a huge hydroelectric station by using 3D numerical simulation[J]. Rock and Soil Mechanics, 2005, 26(8): 1318–1322. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200508027.htm
[9] 徐卫亚, 周伟杰, 闫龙. 降雨型堆积体滑坡渗流稳定性研究进展[J]. 水利水电科技进展, 2020, 40(4): 87–94. https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD202004015.htm XU Wei-ya, ZHOU Wei-jie, YAN Long. Research progress on seepage stability of rainfall-induced accumulation landslide[J]. Advances in Science and Technology of Water Resources, 2020, 40(4): 87–94. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD202004015.htm
[10] 杨继红, 王俊梅, 董金玉, 等. 水库蓄水过程中堆积体边坡瞬态稳定性分析[J]. 岩土力学, 2011, 32(增刊1): 464–470. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2011S1084.htm YANG Ji-hong, WANG Jun-mei, DONG Jin-yu, et al. Analysis of transient stability of deposits slope in process of reservoir impounding[J]. Rock and Soil Mechanics, 2011, 32(S1): 464–470. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2011S1084.htm
[11] 孙志亮, 孔令伟, 郭爱国, 等. 地震作用下堆积体边坡的坡面变形与失稳机制[J]. 岩土力学, 2015, 36(12): 3465–3472, 3481. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201512017.htm SUN Zhi-liang, KONG Ling-wei, GUO Ai-guo, et al. Surface deformations and failure mechanisms of deposit slope under seismic excitation[J]. Rock and Soil Mechanics, 2015, 36(12): 3465–3472, 3481. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201512017.htm
[12] 中国电建集团贵阳勘测设计研究院有限公司. 库区滑坡涌浪特征及传播评估[R]. 贵阳: 中国电建集团贵阳勘测设计研究院有限公司, 2017. Power China Guiyang Engineering Co. LTD. Characteristics and Propagation Assessment of Landslide Surge in Reservoir Area[R]. Guiyang: Power China Guiyang Engineering Co. LTD, 2017. (in Chinese)
-
