钙质软土的真空预压与电渗固结室内试验研究

王竞州; 丁选明; 蒋春勇; 方华强

doi:10.11779/CJGE2021S2009

钙质软土的真空预压与电渗固结室内试验研究 English Version

王竞州^1,,
丁选明^{1, 2, ,},
蒋春勇¹,
方华强¹

1.
重庆大学土木工程学院,重庆　400045
2.
重庆大学山地城镇建设与新技术教育部重点实验室,重庆　400045

基金项目:

国家自然科学基金项目 51878103

详细信息

作者简介:
王竞州(1996— ),男,硕士研究生,主要从事钙质软土的排水加固方法与固结机理方面的研究工作。E-mail: wangjingzhou@cqu.edu.cn

通讯作者:
丁选明, E-mail: dxmhhu@163.com

中图分类号: TU411
计量
- 文章访问数: 091
- HTML全文浏览量: 0
- PDF下载量: 0100
出版历程
- 收稿日期: 2021-08-16
- 网络出版日期: 2022-12-05
- 刊出日期: 2021-10-31

Laboratory tests on vacuum preloading and electro-osmotic consolidation of calcareous soft soil

1.
College of Civil Engineering, Chongqing University, Chongqing 400045, China
2.
Key Laboratory of New Technology for Construction of Cities in Mountain Area, Chongqing University, Chongqing 400045, China

摘要

摘要: 中国南海及“一带一路”沿线国家分布着大量以细颗粒含量为主的钙质软土,如何进行排水固结是值得研究的课题。以重塑钙质软土为研究对象,采用电动土工材料（EKG）电极,进行了真空预压与电渗固结室内试验,得到了试验表观现象、排水与土体含水率的关系、电渗固结试验过程中电流与离子的关系以及真空预压后土样的一维压缩特性,并对两种加固方法在钙质软土排水固结中的适用性进行了探讨。试验结果表明：相比于电渗固结,真空预压固结是一种高效率,处理效果均匀,且处理后钙质软土承载性能明显提高的排水固结方法。
- 钙质软土 /
- 真空预压固结 /
- 电渗固结 /
- EKG电极 /
- 试验研究
Abstract: The calcareous soft soil mainly with fine particle content is distributed in the South China Sea and countries along the the Belt and Road. How to drain and consolidate is a subject worthy of study. Taking the remolded calcareous soft soil as the research object, the vacuum preloading and electro-osmotic consolidation tests are carried out with electro-kinetic geosynthetic (EKG) electrode. The apparent phenomena of the tests, the relationship between drainage and water content of soil, the relationship between current and ions during the electro-osmotic consolidation tests and the one-dimensional compression characteristics of soil samples after vacuum preloading are obtained. The applicability of the two reinforcement methods in drainage consolidation of the calcareous soft soil is discussed. The results show that compared with the electro-osmotic consolidation, the vacuum preloading consolidation is a drainage consolidation method with high efficiency, uniform treatment effect and significantly improved bearing capacity of the calcareous soft soil after treatment.
- calcareous soft soil /
- vacuum preloading consolidation /
- electro-osmosis consolidation /
- electro-kinetic geosynthetic electrode /
- laboratory test

HTML全文

0. 引言

洞室开挖后根据围岩的应力与变形可以将其分为弹性区、塑性软化区、塑性残余区^[1-2]，弹性区内围岩的应力值没有超过岩体极限承载力，计算时各参数可以取峰值；塑性软化区内的应力值超过岩体极限承载力，岩体参数发生劣化且承载能力与弹性区相比有所下降；塑性残余区内的围岩处于“流动状态”，计算其应力与变形时需采用参数残余值^[3-4]。

文献[5~9]在考虑围岩应变软化及其它影响因素后推导了洞室围岩应力场及塑性区半径，发现洞室围岩应力分布、塑性区半径均与围岩应变软化密切相关，围岩的应变软化现象会使塑性区半径增大，同时维持洞室稳定所需要的支护阻力p_i比不考虑应变软化时更大。

目前基于弹塑性理论与应变软化模型对洞室围岩稳定性及变形等方面的研究较为充足，但采用传统应变软化模型时只考虑了黏聚力与内摩擦角等强度参数的折减，忽略了弹性模量等刚度参数的折减^[10-12]，这会导致计算得到的围岩变形量偏小，不符合实际。此外洞室开挖后多采用系统锚杆对围岩进行加固，系统锚杆可以控制围岩变形，提高围岩强度参数，增加洞室自身稳定性^[13-15]，但即使锚固后的洞室围岩（以下简称“锚固围岩”）在重分布应力较大时也会进入塑性状态，当应变值较大时同样会进入塑性残余状态。目前考虑刚度与强度参数同时劣化的洞室锚固围岩弹塑性分析还鲜有涉及，因此本文基于D-P屈服准则，考虑刚度劣化、强度劣化、中间主应力等因素后建立了洞室锚固围岩的弹塑性解，并对相关影响因素进行具体分析，为指导工程设计施工提供依据。

1. 理论分析模型

1.1 深埋圆形洞室力学模型

洞室开挖时的假定条件如下：①围岩为各向同性均质围岩；②洞室埋深足够深，开挖断面为圆形，开挖半径为R₀；③原岩应力场为P₀；④锚杆长度L大于塑性区范围。力学模型如图 1所示，在锚杆支护状态下围岩分为4个区域，分别为普通弹性区（区域Ⅰ）、锚固弹性区（区域Ⅱ，半径为R_L）、塑性软化区（区域Ⅲ，半径为R_p）、塑性残余区（区域Ⅳ，半径为R_b），存在如下关系：R_L-R₀=L，L为锚杆长度。

图 1 锚杆支护围岩分区示意图

Figure 1. Schematic diagram of partition of rock bolt support

下载: 全尺寸图片幻灯片

1.2 锚固围岩力学参数

在研究锚杆对围岩的加固作用时经常将锚杆加固后的岩体看成是等效复合岩体，借助参数等效原则通过引入锚杆密度因子^[13]得到复合岩体刚度与强度参数^[14-15]：

${E_{\text{s}}} = \frac{{{E_{\text{a}}}{\rm{ \mathsf{ π} }}r_{\text{b}}^{\text{2}} + {E_0}({s_{\text{l}}}{s_{\text{r}}} - {\rm{ \mathsf{ π} }}r_{\text{b}}^{\text{2}})}}{{{s_{\text{l}}}{s_{\text{r}}}}} \text{, }$

(1a)

${\varphi _{\text{s}}} = \arcsin \left[ {\frac{{(1 + \sin {\varphi _0})\alpha + 2\sin {\varphi _0}}}{{(1 + \sin {\varphi _0})\alpha + 2}}} \right] \text{, }$

(1b)

${c_{\text{s}}} = \frac{{c(1 + \alpha )(1 - \sin {\varphi _0})\cos {\varphi _{\text{a}}}}}{{(1 - \sin {\varphi _{\text{a}}})\cos {\varphi _0}}} 。$

(1c)

式中：E_s，E_a，E₀分别为复合岩体、锚杆、围岩弹性模量；s_l，s_r分别为锚杆纵向、环向间距；r_b为锚杆半径； $\alpha$ 为锚杆密度因子，且 $\alpha$ =[2πr_btan(φ/2)]/(s_ls_r)；c，φ为围岩自身的黏聚力和内摩擦角。

1.3 D-P屈服准则与围岩劣化模型

Drucker-Prager屈服准则既考虑了中间主应力对屈服与破坏的影响，又考虑了静水压力的影响，已广泛应用于岩石力学中，其屈服函数为^[16]

$f\left({{\mathit{\boldsymbol{I}}}}_{1}\text{, }\sqrt{{{\mathit{\boldsymbol{J}}}}_{2}}\right)=\sqrt{{{\mathit{\boldsymbol{J}}}}_{2}}-\alpha {{\mathit{\boldsymbol{I}}}}_{1}-k=0 。$

(2)

式中： ${{\mathit{\boldsymbol{I}}}_1}$ 与 ${{\mathit{\boldsymbol{J}}}_2}$ 分别为应力张量第一不变量和应力偏张量第二不变量（压应力为正、拉应力为负）， ${{\mathit{\boldsymbol{I}}}_1}$ = ${\sigma _\theta } +$ ${\sigma _z}$ + ${\sigma _r}$ ； ${{\mathit{\boldsymbol{J}}}_2}$ =[( ${\sigma _\theta } - {\sigma _z}$ )²+( ${\sigma _\theta } - {\sigma _r}$ )²+( ${\sigma _z} - {\sigma _r}$ )²]/6。 $\alpha$ 和k为D-P准则材料常数，与强度参数c，φ之间存在如下关系： $\alpha$ =2sinφ/[3^0.5(3-sinφ)]；k=6ccosφ/[3^0.5(3-sinφ)]。引入中间主应力系数n来反映 ${\sigma _2}$ 与最小主应力 ${\sigma _3}$ 和最大主应力 ${\sigma _1}$ 之间的关系，并令n=( ${\sigma _2} - {\sigma _3}$ )/( ${\sigma _1} -$ ${\sigma _3}$ )，将n代入 ${{\mathit{\boldsymbol{I}}}_1}$ 与 ${{\mathit{\boldsymbol{J}}}_2}$ 后，再代入式（2），可得到

$f={\sigma }_{\theta }-\frac{N}{M}{\sigma }_{r}-\frac{k}{M}=0\text{ }。$

(3)

式中：M=m- $n\alpha - \alpha$ ；N=m-n $\alpha + 2\alpha$ ；m=[(n²-n+1)/3]^0.5。

如图 2所示，当围岩处于弹性阶段时，黏聚力c、内摩擦角φ、弹性模量E均可以取峰值，将c，φ代入D-P准则，得到材料常数 $\alpha$ 和k后便可以得到弹性阶段的屈服准则表达式；当等效应变的累积值达到产生塑性变形时的临界值时围岩开始进入塑性软化阶段，此时黏聚力、内摩擦角、弹性模量均取软化值c'、φ'、E'，通过c'，φ'求得 $\alpha '$ ，k'后代入式（3）便可得到塑性软化阶段的屈服准则表达式；当围岩进入塑性残余阶段时，黏聚力、内摩擦角、弹性模量均取残余值c"、φ"、E"，通过c"、φ"求得 $\alpha ''$ 、k"后代入式（3）便可得到塑性残余阶段的屈服准则表达式。

图 2 岩体刚度和强度参数随塑性应变的变化规律

Figure 2. Variation of stiffness and strength parameters of rock mass with plastic strain

下载: 全尺寸图片幻灯片

1.4 塑性围岩扩容规律

当塑性区内的锚固围岩等效应变小于 $\varepsilon _{\text{b}}^{}$ ε_b时流动法则如式（4）所示，式中η₁为扩容系数。假设岩石塑性变形服从非关联流动法则，令塑性势函数g等于屈服函数f，将f中的内摩擦角φ替换成剪胀角ψ即可得到g的表达式^[16]：

$\varepsilon _r^{\text{p}} + {\eta _1}\varepsilon _\theta ^{\text{p}} = 0 。$

(4)

由塑性位势理论可知

$\text{d}{\varepsilon }_{ij}^{\text{p}}=\text{d}\lambda \frac{\partial g}{\partial {{\boldsymbol{\sigma}} }_{ij}}\text{ }。$

(5)

式中：g为塑性势函数； ${\text{d}}\varepsilon _{ij}^{\text{p}}$ 为塑性应变增量； ${\sigma _{ij}}$ 为应力张量； ${\text{d}}\lambda$ 为与塑性势函数相关联的比例系数，0≤ ${\text{d}}\lambda$ 。

根据式（5）有

$\left. \begin{array}{l}\text{d}{\varepsilon }_{\theta }^{\text{p}}=\text{d}\lambda \frac{\partial {g}_{\text{p}}}{\partial {\sigma }_{\theta }}=\text{d}\lambda \text{ }\text{, }\\ \text{d}{\varepsilon }_{r}^{\text{p}}=\text{d}\lambda \frac{\partial {g}_{\text{p}}}{\partial {\sigma }_{r}}=-\text{d}\lambda \frac{{n}_{\psi }}{{m}_{\psi }}\text{ }。\end{array} \right\}$

(6)

式中： ${m_\psi }$ =(9+3 $\mu _\sigma ^{\text{2}}$ )^0.5-3 ${\alpha _\psi }\mu _\sigma ^{}$ -9 ${\alpha _\psi }$ ； ${n_\psi }$ =(9+3 $\mu _\sigma ^{\text{2}}$ )^0.5-3 ${\alpha _\psi }\mu _\sigma ^{}$ +9 ${\alpha _\psi }$ ； ${\alpha _\psi }$ =sinΨ/[(9+sin2Ψ)^0.5]。

定义扩容系数 ${\eta _1}$ 为最小塑性主应变与最大塑性主应变之比，根据上面推导可以得到 ${\eta _1}$ = ${n_\psi }$ / ${m_\psi }$ 。当塑性区内的部分锚固围岩等效应变大于 $\varepsilon _{\text{b}}^{}$ 时，这部分锚固围岩便进入塑性残余状态，此时考虑扩容的流动法则为

$\varepsilon _r^{\text{b}} + {\eta _2}\varepsilon _\theta ^{\text{b}} = 0 \text{, }$

(7)

式中， ${\eta _2}$ 为塑性残余区的扩容系数，可令 ${\eta _2}$ =1+μ，μ多介于0.3~0.5，因此 ${\eta _2}$ 取1.3~1.5。

2. 洞室围岩弹塑性分析

2.1 基本方程

平衡微分方程（不计体力）为

$\frac{\text{d}{\sigma }_{r}}{\text{d}r}+\frac{{\sigma }_{r}-{\sigma }_{\theta }}{r}=0\text{ }。$

(8)

几何方程为

${\varepsilon _r} = \frac{{{\text{d}}u}}{{{\text{d}}r}};{\varepsilon _\theta } = \frac{u}{r} 。$

(9)

本构方程（平面应变）：

$\left. \begin{array}{c}{\varepsilon }_{r}=\frac{1-{\nu }^{2}}{E}\left({\sigma }_{r}-\frac{\nu }{1-\nu }{\sigma }_{\theta }\right)\text{ }\text{, }\\ {\varepsilon }_{\theta }=\frac{1-{\nu }^{2}}{E}\left({\sigma }_{\theta }-\frac{\nu }{1-\nu }{\sigma }_{r}\right)\text{ }。\end{array} \right\}$

(10)

式中：u为径向位移；r为极径；E为弹性模量； $\nu$ 为泊松比。

2.2 弹性区分析

根据拉梅应力计算公式以及弹性区边界条件：r→∞时， $\sigma _r^{\text{e}}$ =P₀；r=R_p时令 $\sigma _r^{\text{e}}$ =σ_R，满足 $\sigma _\theta ^{}$ + $\sigma _r^{}$ =2P₀，可得非锚固弹性区应力为

$\left. \begin{array}{c}{\sigma }_{r}^{\text{e}}={P}_{0}+\frac{{P}_{0}\text{(}M-N\text{)}-k}{M+N}{\left(\frac{{R}_{\text{p}}}{r}\right)}^{2}\text{ }\text{, }\\ {\sigma }_{\theta }^{\text{e}}={P}_{0}-\frac{{P}_{0}(M-N)-k}{M+N}{\left(\frac{{R}_{\text{p}}}{r}\right)}^{2}\text{ }。\end{array} \right\}$

(11)

由式（11）可得非锚固区与锚固区（r=R_L）处的应力表达式为

$\left. \begin{array}{c}{\sigma }_{r}^{\text{e}}|{}_{r={R}_{\text{L}}}={P}_{0}+\frac{{P}_{0}(M-N)-k}{M+N}{\left(\frac{{R}_{\text{p}}}{{R}_{\text{L}}}\right)}^{2}\text{ }\text{, }\\ {\sigma }_{\theta }^{\text{e}}|{}_{r={R}_{\text{L}}}={P}_{0}-\frac{{P}_{0}(M-N)-k}{M+N}{\left(\frac{{R}_{p}}{{R}_{\text{L}}}\right)}^{2}\text{ }。\end{array} \right\}$

(12)

锚固弹性区围岩可以看成内外受径向应力的圆环，如图 3所示，p₂为锚固区与非锚固区交界处（r=R_L）的径向应力，p₁为弹塑性交界面处（r=R_p）的径向应力，因此锚固围岩应力表达式可以写成^[17]

$\left. \begin{array}{c}{\sigma }_{r}^{\text{e}}=-\frac{A}{{r}^{2}}+C\text{ }\text{, }\\ {\sigma }_{\theta }^{\text{e}}=\frac{A}{{r}^{2}}+C\text{ }。\end{array} \right\}$

(13)

图 3 锚固弹性区受力分析图

Figure 3. Stress analysis diagram of anchored elastic zone

下载: 全尺寸图片幻灯片

式中： $A=\frac{\text{(}{\sigma }_{{R}_{\text{L}}}-{\sigma }_{{R}_{\text{p}}}\text{)}{R}_{\text{L}}^{2}\cdot {R}_{\text{p}}^{2}}{{R}_{\text{L}}^{2}-{R}_{\text{p}}^{2}}，C=\frac{{\sigma }_{{R}_{\text{L}}}{R}_{\text{L}}^{\text{2}}-{\sigma }_{{R}_{\text{p}}}{R}_{\text{p}}^{2}}{2\text{(}{R}_{\text{L}}^{2}-{R}_{\text{p}}^{2}\text{)}}$ 。

此处，求 ${\sigma _{{R_{\text{L}}}}}$ 时采用的强度参数为非锚固围岩的强度参数，求 ${\sigma _{{R_{\text{p}}}}}$ 时采用的强度参数为锚固围岩的强度参数。

根据本构方程，减去应力分量中的原岩应力成分后，由式（10），（13）可得锚固围岩弹性区应变分布为

$\left. \begin{array}{l}{\varepsilon }_{r}^{\text{e}}=\frac{1+\nu }{E}\left[-\frac{A}{{r}^{2}}+(2C-{P}_{0})\cdot (1-2\nu )\right]\text{ }\text{, }\\ {\varepsilon }_{\theta }^{\text{e}}=\frac{1+\nu }{E}\left[\frac{A}{{r}^{2}}+(2C-{P}_{0})\cdot (1-2\nu )\right]\text{ }。\text{ }\end{array} \right\}$

(14)

根据几何方程及式（14）可以得到锚固弹性区内围岩的位移量为

$u_r^{\text{e}} = \frac{{1 + \nu }}{E}\left[ {\frac{A}{r} + (2C - {P_0}) \cdot (1 - 2\nu )r} \right] 。$

(15)

2.3 塑性区分析

（1）塑性软化区

当等效应变大于 $\varepsilon _{}^{\text{p}}$ 且小于 $\varepsilon _{}^{\text{b}}$ 时锚固围岩进入塑性软化阶段，此时塑性软化区内总应变为 $\varepsilon _r^{}$ = ${(\varepsilon _r^{\text{e}})_{r{\text{ = }}{R_{\text{p}}}}}$ + $\varepsilon _r^{\text{p}}$ ； $\varepsilon _\theta ^{}$ = ${(\varepsilon _\theta ^{\text{e}})_{r{\text{ = }}{R_{\text{p}}}}}$ + $\varepsilon _\theta ^{\text{p}}$ 。根据式（4），（14）可以得到塑性软化区的位移协调方程为

$\frac{{{\text{d}}u}}{{{\text{d}}r}} + {\eta _1}\frac{u}{r} = \varepsilon _r^{\text{e}}\left| {_{r = {R_{\text{p}}}}} \right. + {\eta _1}\varepsilon _\theta ^{\text{e}}\left| {_{r = {R_{\text{p}}}}} \right. 。$

(16)

解式（16）微分方程，并利用边界条件r=R_p时u=[(1+ $\nu$ )/E][(A/R_p)+(2C-P₀)(1-2 $\nu$ )R_p]可以得到锚固围岩塑性软化区位移为

$\begin{array}{l} u_r^{\text{p}} = \frac{{1 + \nu }}{E} \cdot \frac{2}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^2}} \cdot r \times {\left( {\frac{{{R_{\text{p}}}}}{r}} \right)^{{\eta _1} + 1}} + \\ \ \ \ \ \ \frac{{1 + \nu }}{E}\left( {\frac{{{\eta _1} - 1}}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^{\text{2}}}} + (2C - {P_0})(1 - 2\nu )} \right) \cdot r 。 \end{array}$

(17)

根据式（17），（9）可以得到塑性软化区应变为

$\begin{array}{l} \varepsilon _r^{\text{p}} = - {\eta _1}\frac{{1 + \nu }}{E} \cdot \frac{2}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^{\text{2}}}} \cdot {\left( {\frac{{{R_{\text{p}}}}}{r}} \right)^{{\eta _1} + 1}} +\\ \ \ \ \ \ \frac{{1 + \nu }}{E}\left( {\frac{{{\eta _1} - 1}}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^{\text{2}}}} + (2C - {P_0})(1 - 2\nu )} \right) \text{, } \end{array}$

(18a)

$\begin{array}{l} \varepsilon _\theta ^{p} = \frac{{1 + \nu }}{E} \cdot \frac{2}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^{\text{2}}}} \cdot {\left( {\frac{{{R_{\text{p}}}}}{r}} \right)^{{\eta _1} + 1}} + \\ \ \ \ \ \ \frac{{1 + \nu }}{E}\left( {\frac{{{\eta _1} - 1}}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^{\text{2}}}} + (2C - {P_0})(1 - 2\nu )} \right) 。 \end{array}$

(18b)

软化区内围岩应力满足式（8）及式（3），联立两式及边界条件r=R_p时 $\sigma _R^{p}$ = $\sigma _R^{\text{e}}$ ，可得软化区应力计算公式为

$\sigma _r^{\text{p}} = \left( {\frac{{2M'{P_0} - k}}{{M' + N'}} - \frac{{k'}}{{M' - N'}}} \right) \cdot {\left( {\frac{{{R_{\text{p}}}}}{r}} \right)^{\frac{{M' - N'}}{{M'}}}} + \frac{{k'}}{{M' - N'}} \text{, }$

(19a)

$\sigma _\theta ^{\text{p}} = \frac{{N'}}{{M'}}\left[ {\frac{{2M'{P_0} - k}}{{M' + N'}} - \frac{{k'}}{{M' - N'}}} \right] \cdot {\left( {\frac{{{R_{\text{p}}}}}{r}} \right)^{\frac{{M' - N'}}{{M'}}}} + \frac{{k'}}{{M' - N'}} 。$

(19b)

（2）塑性残余区

当等效应变大于 $\varepsilon _{\text{b}}^{}$ 时锚固围岩进入塑性残余阶段，此时的锚固围岩满足式（8）及式（3），联立两式及边界条件r=R₀时 $\sigma _r^{\text{b}}$ = ${p_i}$ 可以得到破碎区应力为

$\sigma _r^{\text{b}} = \left( {{p_i} - \frac{{k''}}{{M'' - N''}}} \right) \cdot {\left( {\frac{{{R_0}}}{r}} \right)^{\frac{{M'' - N''}}{{M''}}}} + \frac{{k''}}{{M'' - N''}} \text{, }$

(20a)

$\sigma _r^{\text{b}} = \frac{{N''}}{{M''}}\left( {{p_i} - \frac{{k''}}{{M'' - N''}}} \right) \cdot {\left( {\frac{{{R_0}}}{r}} \right)^{\frac{{M'' - N''}}{{M''}}}} + \frac{{k''}}{{M'' - N''}} 。$

(20b)

锚固围岩塑性残余区总应变为 $\varepsilon _r^{\text{b}}$ = ${(\varepsilon _r^{\text{p}})_{r{\text{ = }}{R_{\text{b}}}}} + \varepsilon _r^{\text{b}}$ ， $\varepsilon _\theta ^{\text{b}}$ = ${(\varepsilon _\theta ^{\text{p}})_{r{\text{ = }}{R_{\text{b}}}}} + \varepsilon _\theta ^{\text{b}}$ 。根据式（7），（18）有

$\frac{{{\text{d}}u}}{{{\text{d}}r}} + {\eta _2}\frac{u}{r} = \varepsilon _r^{\text{p}}\left| {_{r = {R_{\text{b}}}}} \right. + {\eta _2}\varepsilon _\theta ^{\text{p}}\left| {_{r = {R_{\text{b}}}}} \right. 。$

(21)

解式（21）微分方程，并且利用r=R_b时的边界条件可以得到软化区位移为

$u_r^{\text{b}} = \frac{{{\eta _1} + 1}}{{{\eta _2} + 1}}{S_1} \cdot r{\left( {\frac{{{R_{\text{b}}}}}{r}} \right)^{{\eta _2} + 1}} + \left( {\frac{{{\eta _2} - {\eta _1}}}{{{\eta _2} + 1}}{S_1} + {S_2}} \right) \cdot r 。$

(22)

式中，

${S_1} = \frac{{1 + \nu }}{{E''}} \cdot \frac{2}{{{\eta _1} + 1}} \cdot {\left( {\frac{{{R_{\text{p}}}}}{{{R_{\text{b}}}}}} \right)^{{\eta _1} + 1}} \text{, }$

${S_2} = \frac{{1 + \nu }}{{E''}}\left[ {\frac{{{\eta _1} - 1}}{{{\eta _1} + 1}} \cdot \frac{A}{{R_{\text{p}}^{\text{2}}}} + (2C - {P_0})(1 - 2\nu )} \right] 。$

2.4 软化区和残余区半径

当r= ${R_{\text{b}}}$ 时， $\sigma _r^{p}$ = $\sigma _r^b$ ，联立软化区与残余区的径向应力公式可得

${R}_{\text{p}}={R}_{0}\cdot {\left\{\frac{\left[{p}_{i}-{k}^{″}/({M}^{″}-{N}^{″})\right]}{(2{M}^{″}{P}_{0}-{k}^{″})/({M}^{″}+{N}^{″})-{k}^{″}/({M}^{″}-{N}^{″})}\right\}}^{\frac{{M}^{″}}{{M}^{″}-{N}^{″}}}。$

(23)

根据式（18），（23）可以求得塑性区内的塑性应变量，联立塑性软化区c'的求解公式可以得到塑性软化区内强度参数的软化值。当r=R_b时，软化区的锚固围岩强度参数软化至残余强度参数，此时可以得到

$c' = {c_0} - {M_{\text{c}}}\left( {\varepsilon _\theta ^{\text{p}}\left| {_{{R_{\text{p}}} \leqslant r \leqslant {R_{\text{b}}}}} \right. - \varepsilon _\theta ^{\text{e}}\left| {_{r = {R_{\text{p}}}}} \right.} \right) \text{, }$

(24a)

$\varphi ' = {\varphi _0} - {M_\varphi }\left( {\varepsilon _\theta ^{\text{p}}\left| {_{{R_{\text{p}}} \leqslant r \leqslant {R_{\text{b}}}}} \right. - \varepsilon _\theta ^{\text{e}}\left| {_{r = {R_{\text{p}}}}} \right.} \right) 。$

(24b)

根据式（24）便可以求出塑性残余区半径：

${R_{\text{b}}} = {R_{\text{p}}}/{\left\{ {\frac{{({c_0} - {{c''}_{s} })({\eta _1} + 1)E'' \cdot R_{\text{p}}^2}}{{2A{M_{\text{c}}} \cdot (1 + \nu )}} + 1} \right\}^{\frac{1}{{{\eta _1} + 1}}}} 。$

(25)

3. 算例验证与参数分析

3.1 算例验证

采用FLAC^3D有限差分软件对理论公式进行验证，数值计算模型如图 4所示，模型尺寸为90 m×90 m×5 m，计算过程中围岩采用应变软化模型，参数如表 1所示。锚杆长度为5 m，纵向、环向间距均为1.2 m，计算过程中将锚杆对围岩的加固作用看作是对围岩刚度及强度参数的提高，按式（1）进行计算。

图 4 模型示意图

Figure 4. Schematic diagram of the model

下载: 全尺寸图片幻灯片

表 1 围岩计算参数

Table 1. Parameters for surrounding rock

状态	弹性模量E/MPa	黏聚力c/MPa	内摩擦角φ/(°)	泊松比 $\nu$	黏聚力软化模量M_c/MPa	内摩擦角软化模量M_c/(°)	支护反力p_i/MPa	原岩应力P₀/MPa
初始值	2000	4	35
残余值	1000	1.6	20	0.2	400	1800	0.8	15

下载: 导出CSV

| 显示表格

根据围岩残余强度参数的不同取值分为4种工况，计算结果如表 2，图 5所示。由表 2中的数据可知当残余强度取值越小时得到的塑性区半径及洞壁位移均越大。4种工况下理论计算结果均略大于数值模拟计算结果，但基本吻合，其中工况一时通过理论计算、数值计算得到的洞壁位移均在0.05 m左右，工况四时通过理论计算、数值计算得到的洞壁位移均在0.22 m左右。

表 2 理论解与数值解计算结果对比

Table 2. Comparison between theoretical and numerical solutions

工况		工况一		工况二		工况三		工况四
围岩残余强度参数		c"/MPa	φ"/(°)	c"/MPa	φ"/(°)	c"/MPa	φ"/(°)	c"/MPa	φ"/(°)
围岩残余强度参数		4	35	3.2	30	2.4	25	1.6	20
R_p/R₀	本文解	1.164		1.264		1.540		1.855
R_p/R₀	FLAC-3D	1.163		1.261		1.538		1.850
洞壁位移u/m	本文解	0.052		0.091		0.159		0.223
洞壁位移u/m	FLAC-3D	0.050		0.088		0.157		0.214

下载: 导出CSV

| 显示表格

图 5 FLAC计算洞壁位移

Figure 5. Calculated wall displacements by FLAC

下载: 全尺寸图片幻灯片

3.2 中间主应力对R_p，R_b，及u的影响

图 6为中间主应力系数n对R_p/R₀、R_b/R₀的影响分析，由图中曲线可知中间主应力系数n为0时R_p/R₀，R_b/R₀的值最大，此时R_p/R₀等于2.16，R_b/R₀=1.81。随着n的逐渐增大R_p/R₀，R_b/R₀均产生一定程度的降低，当n达到0.7~0.8时R_p/R₀，R_b/R₀均达到最低值，此时R_p/R₀=1.38，R_b/R₀=1.11。此后n从0.8增大到1.0时R_p/R₀与R_b/R₀均有一定程度的增长，但增长幅值较小，图 6中数据显示n等于1.0时R_p/R₀与R_b/R₀分别为1.43，1.15。此外从图 6中数据可以看出n从0增大到1的过程中，残余区范围占塑性区范围的比重变化不大，均在15%左右。

图 6 中间主应力系数n对R_p/R₀、R_b/R₀的影响

Figure 6. Influences of intermediate principal stress coefficient n on R_p/R₀ and R_b/R₀

下载: 全尺寸图片幻灯片

图 7为中间主应力系数n对洞壁（r=R₀）位移u的影响分析。由图 7中曲线可知中间主应力系数n为0时洞壁位移值u最大，达到0.223 m，此后随着中间主应力系数n的逐渐增大u快速下降，当n达到0.7~0.8时洞壁位移值u达到最小值，此时u等于0.07 m。此后n从0.8增大到1.0的过程中洞壁位移值有一定程度的增长，图 7中数据显示n=1.0时，u=0.075 m。

图 7 中间主应力系数n对洞壁位移u的影响

Figure 7. Influences of intermediate principal stress coefficient n on wall displacement u

下载: 全尺寸图片幻灯片

3.3 残余黏聚力c"、残余内摩擦角φ"对R_p，R_b及u的影响

图 8为残余黏聚力c"取不同值时对R_p/R₀、R_b/R₀的影响分析。由图 8中曲线可知残余黏聚力c"取值越小时得到的塑性软化区范围、塑性残余区范围越大，当c"取值较小时曲线c"-R_p/R₀与曲线c"-R_b/R₀的斜率越大，即c"取值较小时相同增量的Δc得到的ΔR_p/R₀，ΔR_b/R₀会更大。黏聚力软化模量M_c的取值对R_p/R₀无影响，但会对R_b/R₀产生较大影响，同一c"对应的M_c值越大时得到的R_b/R₀越大，以图 8中数据为例，黏聚力软化模量每增大100 MPa时塑性残余区半径便会增加0.5 m左右。

图 8 残余黏聚力c"对R_p/R₀、R_b/R₀的影响

Figure 8. Influences of residual cohesion c on R_p/R₀ and R_b/R₀

下载: 全尺寸图片幻灯片

图 9为残余黏聚力c"取不同值时对洞壁位移u的影响分析。由图 9中数据可以看出M_c取值大小对洞壁位移u无影响，但黏聚力残余值的大小对洞壁位移u的影响较大，c"取1.6 MPa时，洞壁位移u为0.075 m，此后随着c"的逐渐增大，洞壁位移逐渐减小。

图 9 残余黏聚力c"对洞壁位移u的影响

Figure 9. Influences of residual cohesion c on tunnel wall displacement u

下载: 全尺寸图片幻灯片

图 10为残余内摩擦角φ"取不同值时对R_p/R₀、R_b/R₀的影响分析。由图 10中曲线可知残余内摩擦角φ"取值越小时得到的塑性软化区范围、塑性残余区范围越大，当φ"取值较小时曲线c"-R_p/R₀与曲线c"-R_b/R₀的斜率越大，即当φ"取值越小时相同增量的Δφ得到的ΔR_p/R₀，ΔR_b/R₀会更大。此外，内摩擦角软化模量M_φ的取值对R_p/R₀无影响，对R_b/R₀影响较大，当M_φ取值越大时得到的R_b/R₀越大。

图 10 残余内摩擦角φ"对R_p/R₀、R_b/R₀的影响

Figure 10. Influences of residual internal friction angle φ on R_p/R₀ and R_b/R₀

下载: 全尺寸图片幻灯片

图 11为残余内摩擦角φ"取不同值时对洞壁位移u的影响分析。由图 11中曲线可知，M_φ的取值大小对洞壁位移u无影响，残余内摩擦角φ"越小时洞壁位移u的值越大，残余内摩擦角φ"从30°降低至25°时洞壁位移u增大了0.009 m，残余内摩擦角φ"从25°降低至20°时洞壁位移u增大了0.029 m。由此可以看出残余内摩擦角的取值对围岩变形至关重要。

图 11 残余内摩擦角

$\varphi ''$ 对洞壁位移u的影响

Figure 11. Influences of residual internal friction Angle

$\varphi ''$ on wall displacement u

下载: 全尺寸图片幻灯片

3.4 残余弹性模量E"对R_p，R_b，及u的影响

图 12为复合岩体残余弹性模量E"对R_p/R₀，R_b/R₀的影响分析。由图 12中曲线可知E"的取值对R_p/R₀没有影响，但E"的取值对R_b/R₀会产生较大影响。由图中数据可以看出当E"取2000 MPa时R_p/R₀等于1.025，当E"取1200 MPa时R_p/R₀等于1.161，两者相比锚固塑性残余区增大了12%；当E"等于600 MPa时的R_p/R₀与E"等于1200 MPa时相比，弹性模量降低了60%，锚固塑性残余区增大了25%。

图 12 残余弹性模量E"对R_p/R₀，R_b/R₀的影响

Figure 12. Influences of residual elastic modulus E on R_p/R₀ and R_b/R₀

下载: 全尺寸图片幻灯片

图 13为复合岩体残余弹性模量E"对洞壁位移u的影响，由式（22）计算可知，当E"取2000 MPa时u等于0.076 m，当E"等于1000 MPa时u等于0.155 m，可以看出考虑弹性模量的劣化得到的洞壁位移u比没有考虑弹性模量的劣化得到的洞壁位移u要大，此外此外E"从1000 MPa降低到600 MPa时，洞壁位移u又有一定程度的下降，当E"等于400 MPa时u达到0.251 m。

图 13 残余弹性模量E"对洞壁位移u的影响

Figure 13. Influences of residual elastic modulus E" on wall displacement u

下载: 全尺寸图片幻灯片

3.5 锚杆与p_i协调作用对围岩R_p，R_b，u的控制效果

，为锚杆与支护抗力 ${p_{\text{i}}}$ 协调作用下对围岩塑性区的控制效果，本小节分析时锚杆纵向间距取1.2 m，对横向间距取不同值时的工况进行对比。由图 14，15中曲线可知同一支护阻力条件下锚杆横向间距从2.0 m下降到1.2 m时锚固塑性软化区半径、锚固塑性残余区半径分别下降了0.38，0.47 m；锚杆间距从1.2 m下降到0.8 m时锚固塑性软化区半径、锚固塑性残余区半径分别下降了0.57，0.63 m左右，因此在对围岩锚固时建议将锚杆间距控制在1.2 m以内，可以使得锚固效果更明显。同一锚杆间距时适当增大支护阻力有利于控制锚固软化区、锚固残余区范围的扩大。以锚杆纵、横向间距为1.2 m为例，支护抗力从0.6 MPa增大到1.4 MPa时锚固塑性软化区半径、锚固残余区半径分别下降了0.60，0.50 m左右。此外，从图 14，15中还可以看出增大相同的支护抗力Δp_i时，锚杆间距越小时对锚固塑性软化区、锚固塑性残余区的控制效果越好。

图 14 锚杆与支护阻力

${p_{\text{i}}}$ 协调作用对R_p/R₀的影响

Figure 14. Influences of coordination between bolt and support resistance

${p_{\text{i}}}$ on R_p/R₀

下载: 全尺寸图片幻灯片

图 15 锚杆与支护阻力

${p_{\text{i}}}$ 协调作用对R_b/R₀的影响

Figure 15. Influences of coordination between bolt and support resistance

${p_{\text{i}}}$ on R_b/R₀

下载: 全尺寸图片幻灯片

为锚杆与支护阻力 ${p_{\text{i}}}$ 协调作用下的洞壁围岩位移u，分析时锚杆纵向间距取1.2 m，对横向间距取不同值时的工况进行对比。由图中数据可知当锚杆间距一定时支护阻力 ${p_{\text{i}}}$ 越大，洞壁位移u越小；支护阻力 ${p_{\text{i}}}$ 一定时锚杆间距越小对洞壁位移的控制效果越好。当锚杆间距较大时，增大一定程度的支护阻力会有效控制围岩变形，以锚杆间距2 m为例，支护阻力从0.6 MPa增大到1.2 MPa后，洞壁围岩变形下降了20%，以锚杆横向间距取0.8 m为例，支护阻力从0.6 MPa增大到1.2 MPa后，洞壁围岩变形只下降了11%。因此在控制围岩变形时，需要协调锚杆间距与支护抗力的作用，以此来达到控制变形的效果。

图 16 锚杆与支护阻力

${p_{\text{i}}}$ 协调作用下的洞壁位移u

Figure 16. Wall displacements u under coordinated action of bolt and supporting resistance

${p_{\text{i}}}$

下载: 全尺寸图片幻灯片

4. 结论

本文基于D-P屈服准则得到了考虑刚度与强度同时劣化的深埋圆形洞室锚固围岩弹塑性解，借助FLAC^3D有限差分软件验证了该方法的可靠性，并对相关影响因素进行具体分析，得出以下4点结论。

（1）对洞室锚固围岩进行弹塑性分析时适当考虑刚度参数的劣化后，得到的塑性区残余区分布范围与围岩变形量更符合实际。

（2）适当考虑围岩中间主应力的作用后得到的塑性软化区半径R_p、塑性残余区半径R_b、洞壁位移u均有较明显的下降。

（3）残余黏聚力c"、残余内摩擦角φ"、残余弹性模量E"、黏聚力软化模量M_c、内摩擦角软化模量M_φ的取值对塑性软化区半径R_p无影响，对塑性残余区半径R_b、洞壁位移u的影响较大，当c"、φ"、E"取值越小时得到的R_b、u越大，当M_c、M_φ取值越大时得到的R_b、u越大。

（4）系统锚杆与支护阻力 ${p_{\text{i}}}$ 协调作用下可以有效控制塑性残余区范围及围岩变形，建议将锚杆间距控制在1.2 m以内，当支护阻力一定时适当缩小锚杆间距可有效降低围岩变形量。

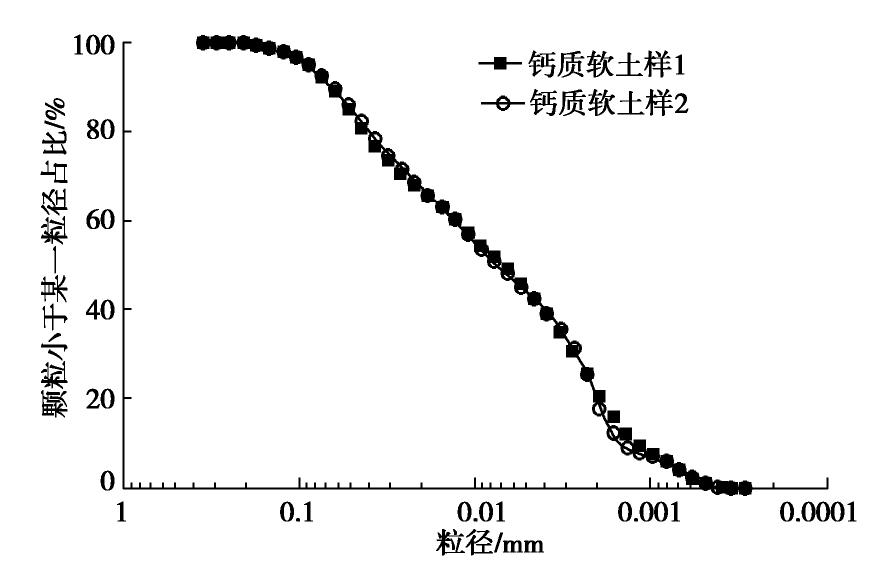

图 1 钙质软土的级配曲线

Figure 1. Grading curves of calcareous soft soil

下载: 全尺寸图片幻灯片

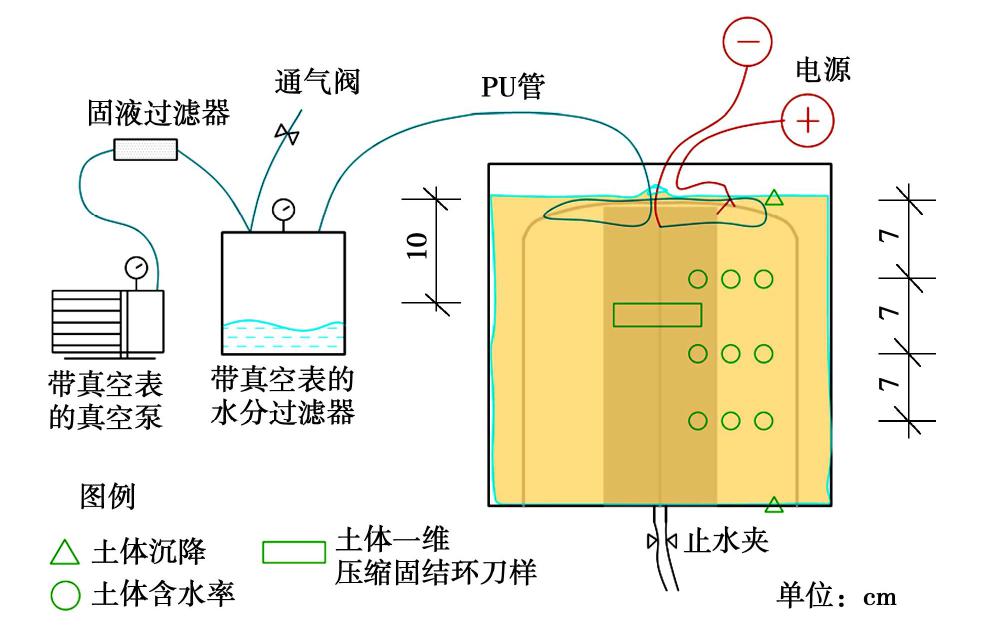

图 2 设备连接与测点布设图

Figure 2. Device connection and layout of measuring points

下载: 全尺寸图片幻灯片

图 3 沉降-试验时间曲线

Figure 3. Settlement-test time curves

下载: 全尺寸图片幻灯片

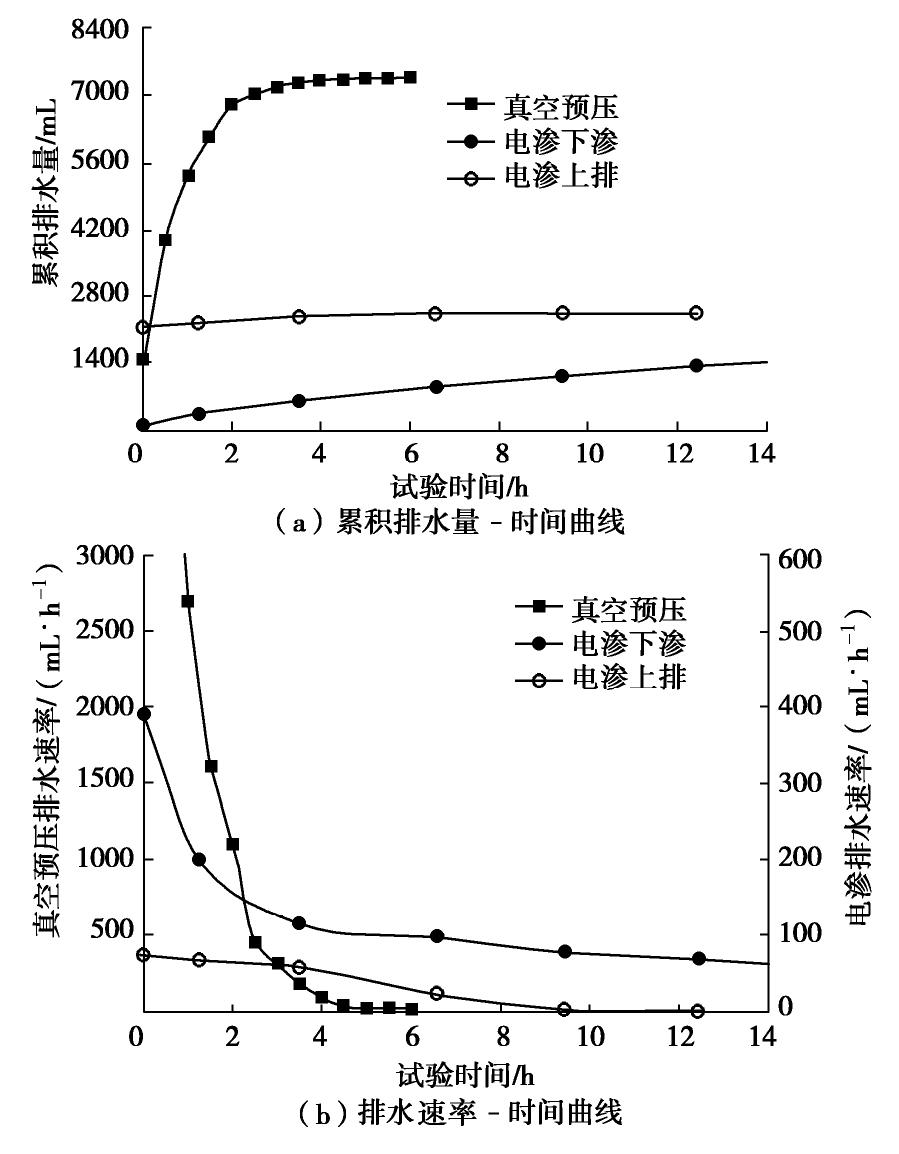

图 4 排水量变化曲线

Figure 4. Change curves of drainage

下载: 全尺寸图片幻灯片

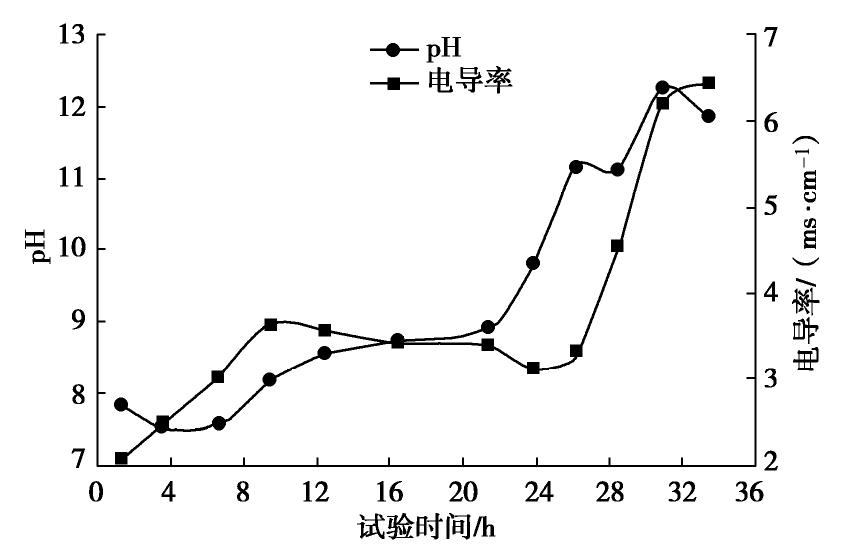

图 5 pH、电导率变化曲线

Figure 5. Change curves of pH and conductivity

下载: 全尺寸图片幻灯片

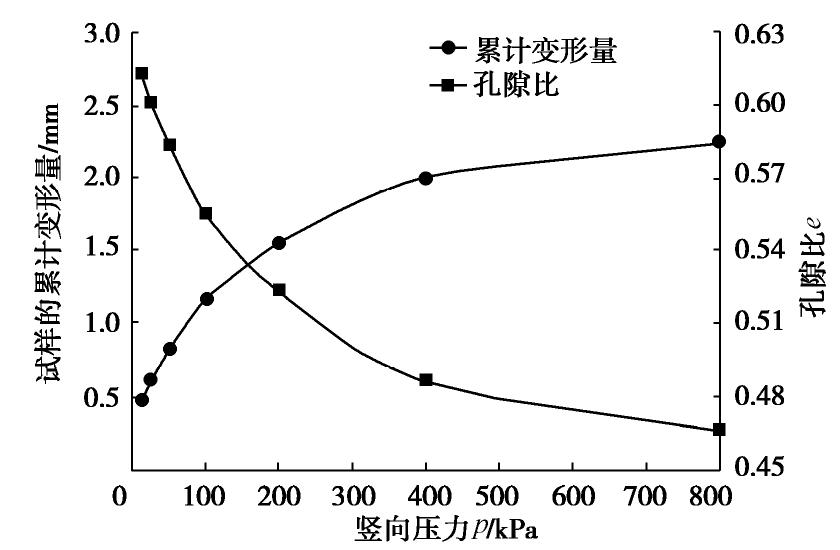

图 6 一维压缩变形及孔隙比的变化曲线

Figure 6. Change curves of 1D compression consolidation deformation and porosity ratio

下载: 全尺寸图片幻灯片

表 1 试验过程中的沉降收缩现象

Table 1 Settlement shrinkage during tests

t/h	真空预压	电渗
1
3
5
7

下载: 导出CSV

表 2 钙质软土取样含水率降低量

Table 2 Reduction of water content in calcareous soft soil samples (%)

取样位置	真空预压组含水率降低量			电渗组含水率降低量
取样位置	外围	中部	圆心	外围	中部	圆心
浅层	35.1	34.7	34.8	19.3	20.2	7.7
中层	34.5	34.1	34.4	21.3	23.5	13.9
深层	35.0	34.5	34.1	29.0	30.1	12.3

下载: 导出CSV

参考文献(11)

[1]	刘明, 孙晓霞, 石学法, 等. 印度洋钙质软泥和硅质软泥稀土元素组成和富集机制[J]. 海洋学报, 2019, 41(1): 58-71. https://www.cnki.com.cn/Article/CJFDTOTAL-SEAC201901007.htm LIU Ming, SUN Xiao-xia, SHI Xue-fa, et al. Composition and enrichment of rare earth elements in calcareous and siliceous ooze in the Indian Ocean[J]. Acta Oceanologica Sinica, 2019, 41(1): 58-71. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SEAC201901007.htm
[2]	刘崇权, 杨志强, 汪稔. 钙质土力学性质研究现状与进展[J]. 岩土力学, 1995, 16(4): 74-84. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX504.010.htm LIU Chong-quan, YANG Zhi-qiang, WANG Ren. The present condition and development in studies of mechanical properties of calcareous soils[J]. Rock and Soil Mechanics, 1995, 16(4): 74-84. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX504.010.htm
[3]	沈扬, 冯照雁, 刘汉龙, 等. 初始浓度对南海珊瑚泥沉积浊液面沉速特性影响试验研究[J]. 岩土工程学报, 2018, 40(增刊2): 22-26. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2018S2007.htm SHEN Yang, FENG Zhao-yan, LIU Han-long, et al. Experimental study on effects of initial concentration on settling velocity characteristics of turbid surface of South China Sea coral mud[J]. Chinese Journal of Geotechnical Engineering, 2018, 40(S2): 22-26. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2018S2007.htm
[4]	朱长歧, 崔翔, 胡明鉴, 等. 钙质土电导率和渗透性的相关研究[J]. 岩土力学, 2018, 39(增刊2): 142-148. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2018S2022.htm ZHU Chang-qi, CUI Xiang, HU Ming-jian, et al. Study of electric conductivity and permeability of calcareous soil[J]. Rock and Soil Mechanics, 2018, 39(S2): 142-148. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2018S2022.htm
[5]	王建平, 张宏波, 周涛, 等. 高真空击密法加固珊瑚碎屑淤泥质土场地试验研究[J]. 工业建筑, 2015, 45(2): 85-89, 183. https://www.cnki.com.cn/Article/CJFDTOTAL-GYJZ201502019.htm WANG Jian-ping, ZHANG Hong-bo, ZHOU Tao, et al. Experimental study of improvement on ground of coral debris mixed with mucky soil by high vacuum densification method[J]. Industrial Construction, 2015, 45(2): 85-89, 183. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GYJZ201502019.htm
[6]	叶柏荣, 陆舜英, 唐羿生, 等. 袋装砂井：真空予压法加固软土地基[J]. 港口工程, 1983, 3(1): 26-30. https://www.cnki.com.cn/Article/CJFDTOTAL-GKGC198301005.htm YE Bai-Rong, LU Shun-ying, TANG Yi-sheng, et al. Bag sand-well- vacuum preloading method for reinforcing soft soil foundation[J]. Port Engineering, 1983, 3(1): 26-30. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GKGC198301005.htm
[7]	鲍树峰, 娄炎, 董志良, 等. 新近吹填淤泥地基真空固结失效原因分析及对策[J]. 岩土工程学报, 2014, 36(7): 1350-1359. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201407023.htm BAO Shu-feng, LOU Yan, DONG Zhi-liang, et al. Causes and countermeasures for vacuum consolidation failure of newly-dredged mud foundation[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(7): 1350-1359. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201407023.htm
[8]	杨爱武, 潘亚轩, 曹宇, 等. 吹填软土低位真空预压室内试验及其数值模拟[J]. 岩土力学, 2019, 40(2): 539-548. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201902015.htm YANG Ai-wu, PAN Ya-xuan, CAO Yu, et al. Laboratory experiment and numerical simulation of soft dredger fill with low vacuum pre-compression[J]. Rock and Soil Mechanics, 2019, 40(2): 539-548. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201902015.htm
[9]	KOROLEV V A, NESTEROV D S. Influence of electro-osmosis on physicochemical parameters and microstructure of clay soils[J]. Journal of Environmental Science and Health Part A, Toxic/Hazardous Substances & Environmental Engineering, 2019, 54(6): 560-571.
[10]	谢新宇, 郑凌逶, 谢康和, 等. 电势梯度与电极间距变化的滨海软土电渗模型试验研究[J]. 土木工程学报, 2019, 52(1): 108-114, 121. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201901013.htm XIE Xin-yu, ZHENG Ling-wei, XIE Kang-he, et al. Experimental study on electro-osmosis of marine soft soil with varying potential gradient and electrode spacing[J]. China Civil Engineering Journal, 2019, 52(1): 108-114, 121. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201901013.htm
[11]	陶燕丽, 龚晓南, 周建, 等. 电渗作用下软土细观孔隙结构[J]. 土木建筑与环境工程, 2018, 40(3): 110-116. https://www.cnki.com.cn/Article/CJFDTOTAL-JIAN201803016.htm TAO Yan-li, GONG Xiao-nan, ZHOU Jian, et al. Mesoscopic pore structure of soft soil during electro-osmosis[J]. Journal of Civil, Architectural & Environmental Engineering, 2018, 40(3): 110-116. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JIAN201803016.htm
