Processing math: 100%
  • 全国中文核心期刊
  • 中国科技核心期刊
  • 美国工程索引(EI)收录期刊
  • Scopus数据库收录期刊

考虑滞后与削减效应的寒区混凝土坝变形预测预报模型

陈波, 陈伟楠, 龚学贤, 何明明

陈波, 陈伟楠, 龚学贤, 何明明. 考虑滞后与削减效应的寒区混凝土坝变形预测预报模型[J]. 岩土工程学报, 2021, 43(12): 2315-2322. DOI: 10.11779/CJGE202112019
引用本文: 陈波, 陈伟楠, 龚学贤, 何明明. 考虑滞后与削减效应的寒区混凝土坝变形预测预报模型[J]. 岩土工程学报, 2021, 43(12): 2315-2322. DOI: 10.11779/CJGE202112019
CHEN Bo, CHEN Wei-nan, GONG Xue-xian, HE Ming-ming. Prediction model for deformation of concrete dams in cold regions considering hysteresis and reduction effects from environment[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(12): 2315-2322. DOI: 10.11779/CJGE202112019
Citation: CHEN Bo, CHEN Wei-nan, GONG Xue-xian, HE Ming-ming. Prediction model for deformation of concrete dams in cold regions considering hysteresis and reduction effects from environment[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(12): 2315-2322. DOI: 10.11779/CJGE202112019

考虑滞后与削减效应的寒区混凝土坝变形预测预报模型  English Version

基金项目:

国家自然科学基金项目 52079049

国家自然科学基金项目 51609074

国家自然科学基金项目 51739003

中央高校基本科研业务费 B200202160

新疆维吾尔自治区水利科技专项 YF2020-05

详细信息
    作者简介:

    陈波(1986— ),男,博士,教授,主要从事水工结构安全监控相关研究。E-mail:chenbo@hhu.edu.cn

  • 中图分类号: TU43

Prediction model for deformation of concrete dams in cold regions considering hysteresis and reduction effects from environment

  • 摘要: 受长期低温和冬季寒潮等不利环境影响,高纬度、高海拔严寒地区混凝土坝服役性态复杂,挖掘和解译大坝变形性态并开展准确预测难度巨大。引入时间滞后效应和幅值削减效应,分析了外界温度对坝体内部温度场的影响,构造等效模型统一了坝体已设和未设保温层两种情况的大坝内部温度场分析方法;提出采用瑞利分布构造滞后函数,以模拟寒区复杂温度荷载对大坝变形的影响,建立了考虑温度连续滞后效应和幅值削减效应的寒区混凝土坝变形预测预报模型,模型参数通过改进惯性权重的PSO算法完成寻优。仿真实例和工程实践表明:所提寒区混凝土坝坝体温度变化规律分析方法的成果合理,变形预测预报模型匹配寒区混凝土坝工作特点,复相关系数和剩余标准差优于传统模型,拟合效果更好,预测精度更高。
    Abstract: Under the influences of the extreme temperature loads, the service behavior of concrete dams in cold regions with high latitude and high altitude is complex, so it is very difficult to excavate, interpret and accurately predict the deformation behavior of dams. The hysteresis and amplitude reduction effects are introduced to analyze the influences of the external temperature on the internal temperature field of the dam body, and an equivalent model is established to analyze the internal temperature field of the dam body with and without insulation layer. The influences of the complex extreme temperature loads on dam deformation in cold regions are simulated by Rayleigh distribution hysteresis effect function, and a prediction model for the deformation of concrete dams in cold regions is established cosidering continuous hysteresis and reduction effects from temperature. The model parameters are optimized by the PSO algorithm with improved inertia weight. The simulation examples and engineering practice show that the temperature variation law of concrete dam body in cold regions is reasonable. The proposed prediction model agrees with the working characteristics of concrete dams in cold regions and the complex correlation coefficient and residual standard deviation are superior to those by the traditional models, with better fitting effect and higher prediction accuracy.
  • 颗粒破碎是指颗粒处于足够大应力下发生断裂产生更小颗粒的现象。颗粒破碎会改变砂土的微观结构,从而显著影响砂土的力学和物理特性。颗粒破碎现象广泛存在于钙质砂等易破碎岩土体和高土石坝、桩基工程等高应力条件的相关工程领域,研究岩土材料的颗粒破碎问题具有十分重要的意义[1-4]

    目前岩土领域对颗粒破碎的研究已取得一定进展。Coop等[5]通过试验,证明了颗粒破碎的有限性,即破碎不可能无限发展下去,最终会到达一种基本稳定的状态即分形状态。试验和理论研究表明固体材料破碎的最终态满足分形规律。受加载条件等因素的影响,分形维数α虽略有差异,基本在理论值2.5左右[6-8]。颗粒破碎受到诸多因素影响,如荷载类型、矿物组成、孔隙比、颗粒形状等。就单颗粒而言,如钙质砂和堆石料,破碎是由于内部裂隙的扩展与贯通,颗粒尺寸越大所含有裂隙越多,强度越低,并且单颗粒强度大致服从Weibull分布[9-10]。从群颗粒角度而言,级配较好的土体,颗粒之间接触面多,颗粒相互咬合,在荷载作用下的破碎越少[11]。颗粒破碎会导致土体内摩擦角的降低、临界状态线下移,土体抗剪强度降低。为了研究此现象,出现了许多基于临界状态理论的颗粒破碎本构模型研究[12-14]。颗粒的破碎同样影响土体其它性质。如颗粒破碎产生的细小颗粒能显著降低土体的渗透系数[15]。基于离散元等方法的颗粒破碎数值模拟与试验结果得到的颗粒破碎规律类似[16-17]。此外模拟结果表明发生破碎后颗粒形状的演化存在一定规律性[18]

    另一方面,颗粒的形状也能影响土体的力学性质,如Xiao等[19]通过试验验证,土体颗粒整体越接近球形,土体的内摩擦角越低,反映为土体抗剪强度的降低。颗粒形状的几何分析可分成3个尺度:颗粒整体尺度,如长径比和球形度;局部尺度,如圆度;表面结构,如粗糙度[20]。本文采用长径比、凸度、球形度和圆度描述颗粒的几何形状。图 1(a)~(d)展示了这4类形状参数的定义。长径比是用来描述颗粒形状的常用参数,球形颗粒长径比为1,颗粒越细长越接近0;凸度是描述颗粒密实程度参数,颗粒越紧实,内凹面积越小,凸度值越接近1;球形度量化了颗粒与理想球体的接近程度,理想球体球形度为1;圆度是量化颗粒棱角的参数,棱角越少则越接近1[21-22]。有学者指出颗粒破碎会显著改变颗粒的形状[23-24]。目前针对形状演化的研究多集中在数值模拟方面,缺少对天然土体颗粒形状演化规律系统的试验研究。本文研究了两种典型的砂土材料在侧限压缩条件下的变形特性、粒径和形状演化的规律,探究颗粒破碎与形状的联系,为考虑颗粒形状和粒径两方面研究破碎创造条件。

    图  1  形状参数定义
    Figure  1.  Definition of shape parameters

    试验所用钙质砂取自南海,主要成分为碳酸钙,由海洋软体动物的遗体和残骸经过海洋作用形成,为典型的海源性砂土,具有粗糙多孔、棱角较多、疏松易碎等特点。石英砂为福建标准砂,其颗粒由岩石碎裂、搬运、磨蚀等风化作用形成,主要成分为二氧化硅,为陆源性岩土材料。试验前将两种材料清洗烘干,并用筛分法取出0.8~1.0 mm粒径的颗粒。

    两种材料的物理性质和初始平均形状如表 1所示。由于两种材料的颗粒形状不同,即使二者具有相似的不均匀系数和曲率系数,但孔隙比差异较大。两种砂颗粒的扫描电子显微镜图(SEM)和初始粒径分布如图 1(e)所示,两者形状和孔隙的差异较明显。

    表  1  试验用砂土物理性质和初始形状
    Table  1.  Physical properties and initial shapes of test sand
    类别 emin emax Gs d50 /μm Cu Cc Ar Cx Sp Rn
    钙质砂 0.98 1.37 2.74 903 1.32 1.02 0.675 0.949 0.794 0.214
    石英砂 0.61 0.88 2.67 909 1.27 1.00 0.734 0.968 0.823 0.251
    注:eminemax为最小、最大孔隙比;Gs为相对密度;d50为累计质量为50%时对应颗粒直径;Cu为不均匀系数;Cc为曲率系数;ArCxSpRn为初始形状分布累计达50%质量时对应形状参数值。
    下载: 导出CSV
    | 显示表格

    侧限压缩加载仪器为MTS万能试验机,如图 2(a)所示,最大量程为100kN,应力位移数据自动采集,可预设程序自动循环加载。试验中采用位移控制,加载速率为0.15 mm/min,确保试样受到准静态加载[30]。轴向力加载至目标值后位移不发生变化则认为试样达到稳定。

    图  2  加载设备和QICPIC设备
    Figure  2.  Loading apparatus and QICPIC composition

    颗粒粒径和形状的检测装置采用SYMPATEC公司生产的激光粒度仪(QICPIC),如图 2(b)所示。工作原理如图 2(c)所示:在测试过程中,仪器通过控制高压气流将颗粒吹散,形成稳定的颗粒流,通过高分辨、高帧率相机,获得颗粒运动中的二维图像进行分析。所采用的M7镜头,形状有效识别范围为38~2888 μm,最小像素点5.5 μm2。该仪器可在不产生二次破碎的情况下对颗粒粒径和形状进行精准分析[22, 26]。所得数据为颗粒的二维图像,相比筛分法更为精确,采用最小弦长对颗粒粒径进行评估与筛分法最为接近。由于图像识别精度问题,该设备对微小颗粒形状识别效果较差。并且土体中粉粒的形状对于土体的影响较为次要,对颗粒形状进行分析时已将小于75 μm颗粒排除在外。

    现有研究表明,粗粒土在侧限压缩条件下存在明显的屈服点[27],本试验实测0.8~1.0 mm单粒径钙质砂屈服点σCy为2 MPa,石英砂屈服点σQy为12 MPa。因为矿物成分和内部结构的差异,两种颗粒材料的单颗粒强度差别较大,采用相同的应力水平产生的破碎量差异较大,不能分析比较。所以此处定义终止应力比值β=σu/σy,其中σu为加载的终止应力。两种砂土颗粒形状的差异很大,导致无法采用相同的初始孔隙比进行压缩,所以试验控制初始相对密实度Dr=80%。本试验采用试样的高度与直径比值为0.75以减小拱效应的影响[15],圆柱体试样尺寸如图 2(a)。压缩后破碎颗粒进行重新排布再次压缩会使得破碎进一步发展,本试验也将破碎后颗粒是否重排考虑在内,颗粒重排组在每次加载完成后完全取出,重新填装进行下次加载;循环加载的试样则保持一次加载后状态,卸载之后再加载,重复至相应次数。试样加载信息如表 2所示。

    表  2  试验组信息及编号
    Table  2.  Information and number of samples
    钙质砂 β 加载情况 石英砂 β 加载情况
    C0 0 不加载 Q0 0 不加载
    C1 2 1次加载 Q1 1 1次加载
    C2 4 1次加载 Q2 2 1次加载
    C3 8 1次加载 Q3 3 1次加载
    C4 12 1次加载 Q4 4 1次加载
    C5 12 4次循环加载 Q5 4 4次循环加载
    C6 12 2次重排加载 Q6 4 2次重排加载
    C7 12 4次重排加载 Q7 4 4次重排加载
    下载: 导出CSV
    | 显示表格

    图 3(a)(b)所示,两种砂土压缩过程中,孔隙比e随轴向应力σa的增加而降低。两种砂分别加载至不同的终止轴向应力,压缩曲线重合度较高。在轴向应力为对数-孔隙比为线性的坐标系下,压缩曲线曲率值最大点所对应的轴向应力即为此种砂土的屈服点,即有上述钙质砂和石英砂的屈服点。两种材料的压缩曲线均满足由直到曲,最后线性稳定的特征。根据经典土力学,土体的一维压缩曲线符合下式[8]

    e=eCclgσa, (1)
    图  3  孔隙比随轴向应力变化和级配变化
    Figure  3.  Variation in void ratio with axial stress and evolution of particle size distribution

    式中,e为直线在纵坐标轴的截距,Cc为压缩指数,为土体的经验常数。根据此公式对两种砂土的压缩曲线末端进行拟合,得出所用钙质砂压缩指数为0.587,石英砂则为0.520。随着轴向应力的增加初始孔隙比对土体压缩特性的影响会逐渐降低[28],由此可见钙质砂相比石英砂具有更高的可压缩程度。C5和C7展示了钙质砂颗粒不重排与颗粒重排条件下的压缩曲线。C7曲线每次初始值的不同,表明试样颗粒破碎后进行的重排会使得密实状态下孔隙比低于初始状态,同时最终孔隙比低于不进行重排颗粒的孔隙比。不重排循环压缩同样会使得孔隙比降低,但程度较小。加载—卸载的循环过程中土体表现出明显的弹性特征,钙质砂和石英砂压缩后卸载回弹的弹性模量E,分别稳定在2.0 GPa和2.4 GPa,接近完全卸载时弹性模量会降低。

    图 3(c), (d)所示钙质砂和石英砂的粒径累计分布曲线。随着终止轴向应力的增加,粒径分布曲线左移,小粒径颗粒增多。同时重新排布土体的再次加载会使得破碎进一步发展,这一现象在两种砂土中都十分明显。C4和C5曲线接近说明不进行颗粒重排的钙质砂试样在加载卸载循环中破碎几乎不再发展,而Q4和Q5存在差距表明对于石英砂不进行重新排布的循环加载卸载同样会使得破碎进一步发展。

    为更好地描述颗粒破碎程度,许多学者通过粒径分布曲线定义了量化破碎量的方法[29-32]。在此引入Einav定义的相对破碎率[31]。以分形维数α=2.5的曲线为颗粒破碎的最终级配,确定方式为[33]

    F(d)=(d/dM)3α, (2)

    式中,d为某一直径,F(d)为小于直径d颗粒百分比,dM为最大粒径。相对破碎率Br定义为

    Br=Bt/Bp, (3)

    其中,Bp为破碎潜能,Bt为总破碎。两者取值如图 4(a)所示,破碎潜能为最终级配和初始级配围成的面积值、总破碎为当前级配与初始级配围成的面积值。石英砂相对破碎率随终止应力比线性增加,但增幅逐步降低,钙质砂在β≥2时具有同样的规律。石英砂和钙质砂增加相同倍数的屈服应力时,石英砂发生的破碎要多于钙质砂。已有研究发现颗粒相对破碎率与单位体积塑性功Wp近似存在双曲线关系[34]

    Br=a×Wp/(b+Wp), (4)
    图  4  相对破碎率
    Figure  4.  Relative breakage index

    式中,ab均为拟合系数。单位体积塑性功采用下式简化计算:

    Wp=σadεaEΔεa2, (5)

    其中,dεa为轴向应变增量,E为砂土卸载回弹弹性模量,Δεa为卸载回弹轴向应变。图 4(c)展示了单位体积塑性功与相对破碎率的关系,可以看出二者具有明显的双曲线函数关系。钙质砂相对石英砂在相同单位体积塑性功时具有更多的破碎量。

    通过QICPIC对加载后两种砂土进行检测,得出如图 5所示的形状参数累计分布演化图。从图 5(a)~(d)中可以看出,钙质砂的长径比、球形度和圆度累计曲线均发生了明显的右移,表明颗粒的最大、最小费雷特直径差值减小;颗粒图像趋向于圆形,颗粒本身趋向于球形;颗粒局部棱角减少。相反,凸度曲线变化有限,即颗粒内凹面积并没有太大变化。凸度对钙质砂是一个对颗粒破碎变化不敏感的形状参数。从图 5(e)~(h)中可以看出,石英砂的圆度变化规律与钙质砂相同。长径比和球形度的分布曲线同样有右移趋势,但与钙质砂不同的是石英砂的变化并不是单调右移,表现为先减少后增加。而石英砂的凸度表现为减少的趋势。为了更好的量化形状参数的变化趋势,定义砂土试样的整体形状值S,如图 5(i)所示,形状分布曲线左侧围成的面积值即为整体形状值。

    图  5  颗粒形状参数分布演化及整体形状值定义
    Figure  5.  Evolution of distribution of particle shape parameters and definition of relative breakage

    根据对整体形状值S的定义,绘制整体形状值与相对破碎的关系如图 6所示。钙质砂除凸度的整体形状值基本不变外,其余整体形状值均随着破碎率的增加而增长。钙质砂整体形状值与相对破碎率有较强的双曲线关系,如长径比整体形状值满足

    SCAr=a×Br/(b+Br)+ArC0, (6)
    图  6  整体形状值随破碎率变化
    Figure  6.  Variation in S with Br

    式中,SCAr为长径比整体形状值,下标为长径比,上标C代表钙质砂,ab为拟合参数,ArC0为钙质砂初始长径比整体形状值,其他形状参数同理。因BrS具有较好的对应关系,由此可根据破碎情况估计形状变化程度。

    石英砂的整体形状值除圆度持续增加外,长径比和球形度的整体形状值先下降后上升,凸度下降至稳定。四者均近似满足二次函数关系,如长径比整体形状值满足

    SQAr=a×Br2+b×Br+ArQ0, (7)

    式中,上标Q对应石英砂。石英砂在较大破碎后整体形状值上升,原因是颗粒的重新排布造成的破碎进一步发展,为更好地说明这一问题,对破碎进行颗粒尺度的分析。

    颗粒的破碎可以按照破碎后形成的颗粒质量比例分为破裂、磨碎和磨损[35],如图 7(a)所示。破裂会产生许多大小相近的子颗粒;磨碎会产生一个与原来颗粒大小相近的颗粒和许多较小颗粒;磨损是从原颗粒上脱离一些细小颗粒。石英砂颗粒初始形状较为规则,在磨碎破坏掉部分棱角之后,轴向压力逐渐增加至颗粒破裂,产生一些具有棱角的子颗粒,造成长径比和球形度的整体形状值的降低。随后试样被压实,破碎产生更多的接触面使得Br增长减缓。后续颗粒重新排布降低了颗粒间的接触面积,使不规则颗粒的棱角容易形成应力集中,发生磨碎破坏使得子颗粒更为规则。这一过程表现为长径比和球形度呈现下凸的抛物线形式。相反,由于钙质砂初始形状的不规则,破碎后产生的子颗粒的形状相比于原颗粒并没有变得不规则,所以在荷载作用下多种破坏模式并存,使得颗粒总体的形状总是趋向于规则,表现为增长逐步放缓的双曲线函数。不同加载程度下钙质砂(C0,C3,C7)和石英砂(Q0,Q3,Q7)的电镜图片如图 7(b)所示,由此可见随着位体积塑性功的增加,颗粒粒径减小,破碎量增加。钙质砂颗粒的形状从图中可以看出向着更为规则发展。石英砂初步的破碎会产生一些具有棱角的子颗粒,随着破碎的进一步发展,子颗粒进一步破碎,会使得颗粒形状趋于规则。

    图  7  颗粒破碎模式和试样电子扫描显微镜图像
    Figure  7.  Particle breakage models and SEM pictures of samples

    由上述分析和试验结果可以提出一个关于颗粒形状变化的猜想:砂土颗粒在经历破碎之后, 颗粒形状会趋于一个稳定的区间,即形状演化的最终值。目前已有数值模拟研究得出这一结论[18],本试验研究已存在变化趋势,关于距离形状稳定区间还需要进一步试验研究。

    本文通过对单粒径钙质砂和石英砂进行不同程度的侧限压缩试验,并且利用图像测量对颗粒的破碎与形状变化进行了分析。提出了土体的整体形状值S来量化颗粒的形状及形状演化,得到了3点结论。

    (1)钙质砂和石英砂的侧限压缩会使孔隙比与应力的对数趋向线性关系。砂土的颗粒破碎率与单位体积塑性功具有显著的双曲线关系。在相同单位体积塑性功下钙质砂破碎多于石英砂。

    (2)颗粒破碎过程中,颗粒粒径变化的同时颗粒形状也在发生明显的变化。不同的形状参数对形状变化的敏感程度不同。对于钙质砂,在凸度基本不变的同时,长径比、球形度和圆度都随破碎量的扩大而增加。石英砂的长径比和球形度随破碎先下降后上升,凸度先下降后稳定,圆度持续增加。

    (3)采用砂土的整体形状值S能较好地量化颗粒形状、反映颗粒形状的变化趋势。钙质砂的整体形状值与相对破碎率呈现显著的双曲线关系,随破碎的增加形状参数增长放缓;石英砂则具有下凸的抛物线关系。

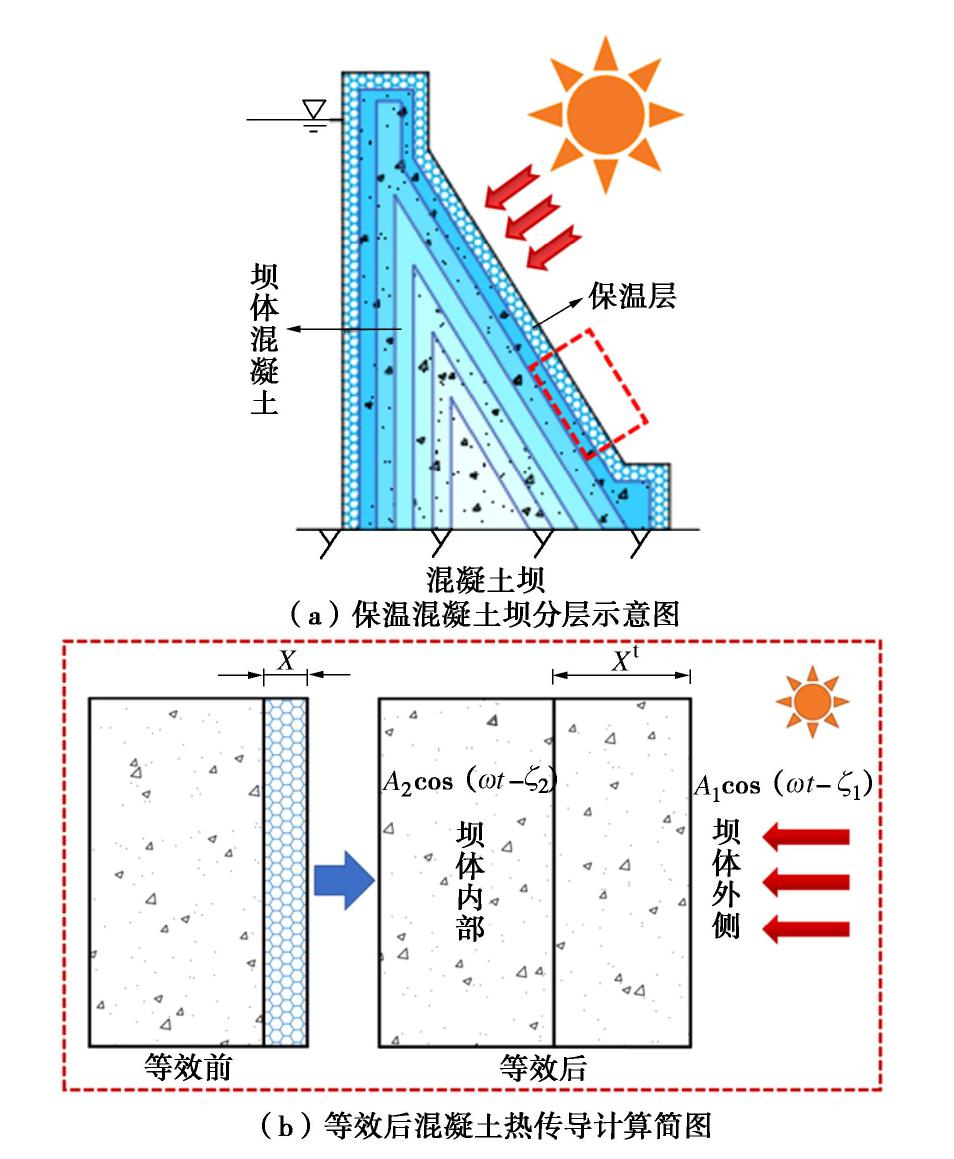

  • 图  1   保温混凝土坝换算深度及温度场计算示意图

    Figure  1.   Schematic diagram of conversion depth and calculation of temperature field for insulated concrete dam

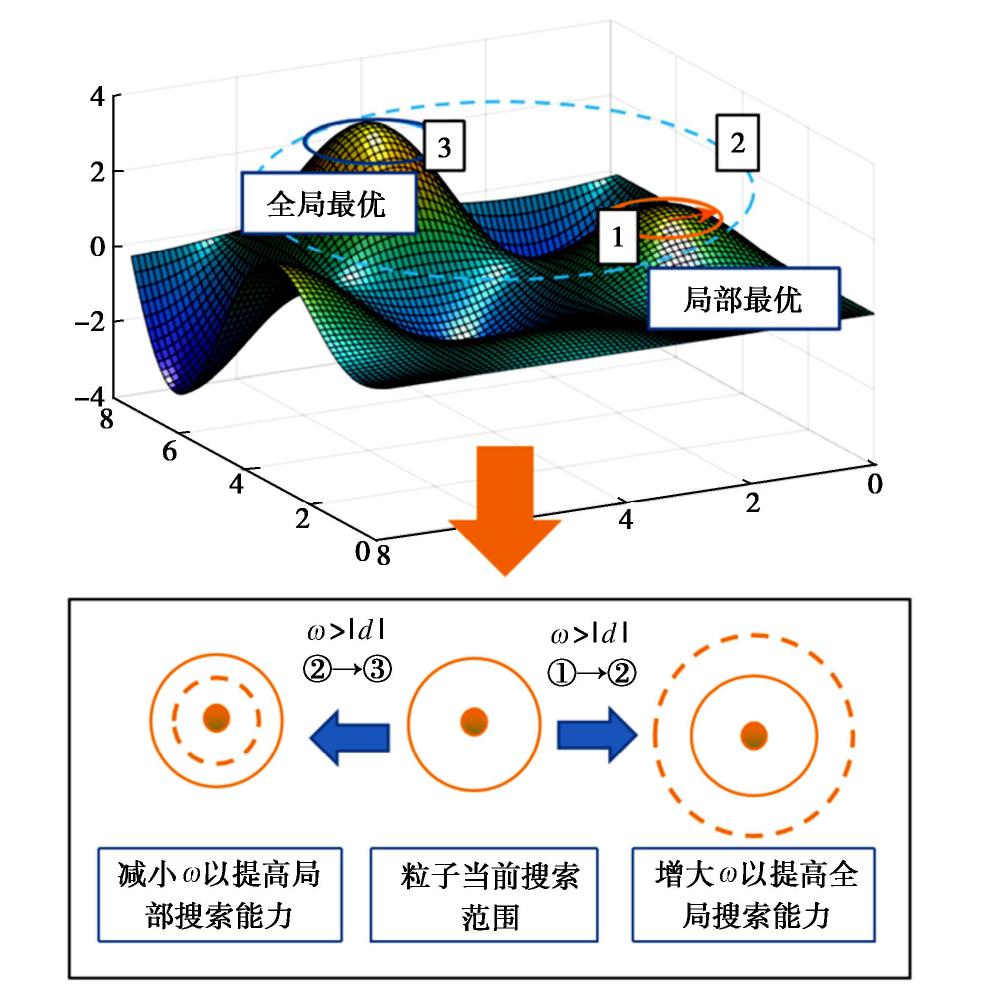

    图  2   改进惯性权重的粒子群算法搜索最优解示意图

    Figure  2.   Schematic diagram of particle swarm optimization algorithm with improved inertia weight

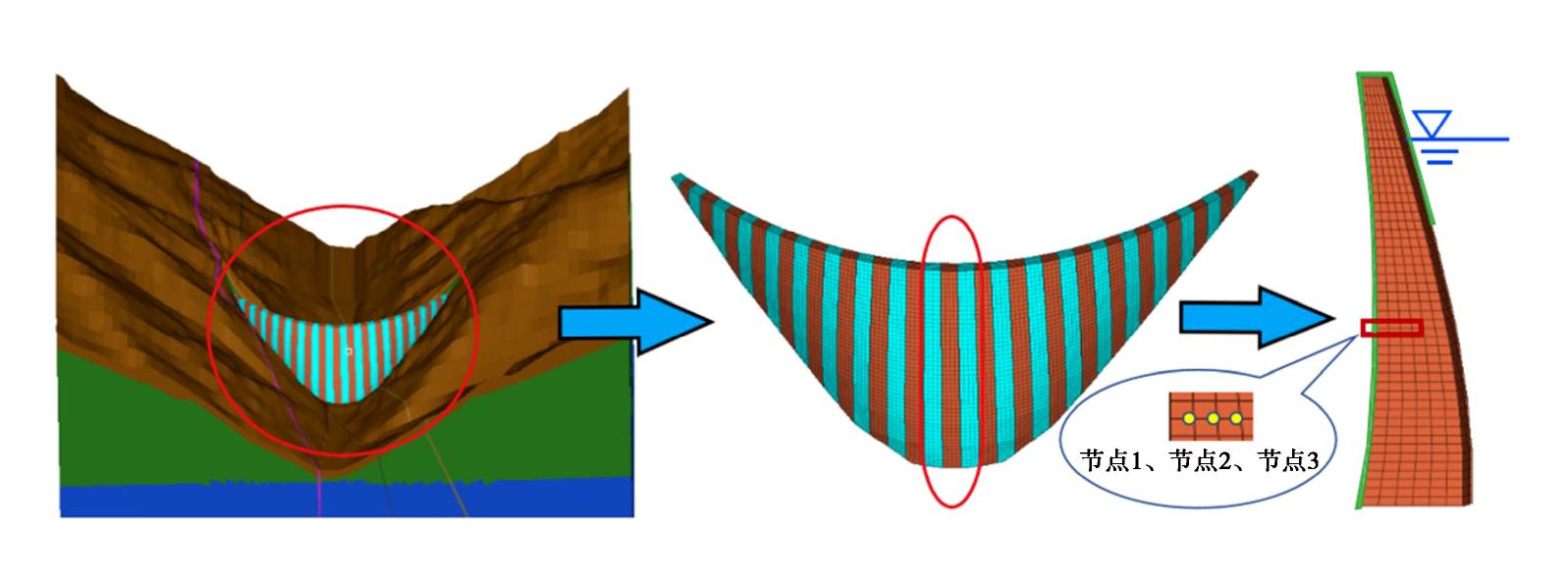

    图  3   寒区混凝土坝有限元仿真计算模型

    Figure  3.   Finite element simulation model for concrete dams in cold regions

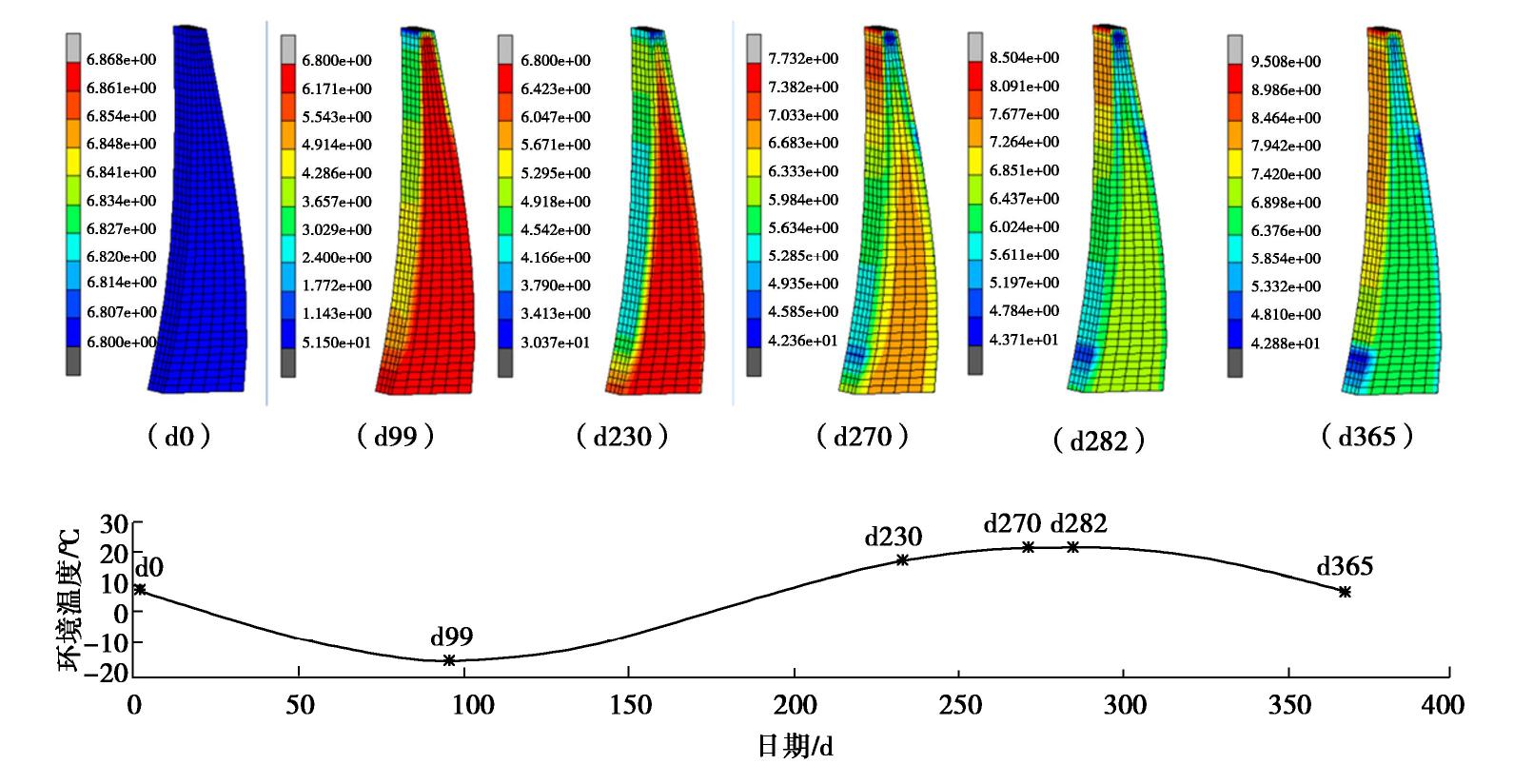

    图  4   典型坝段温度场变化云图

    Figure  4.   Cloud map of variation of temperature field of typical dam section

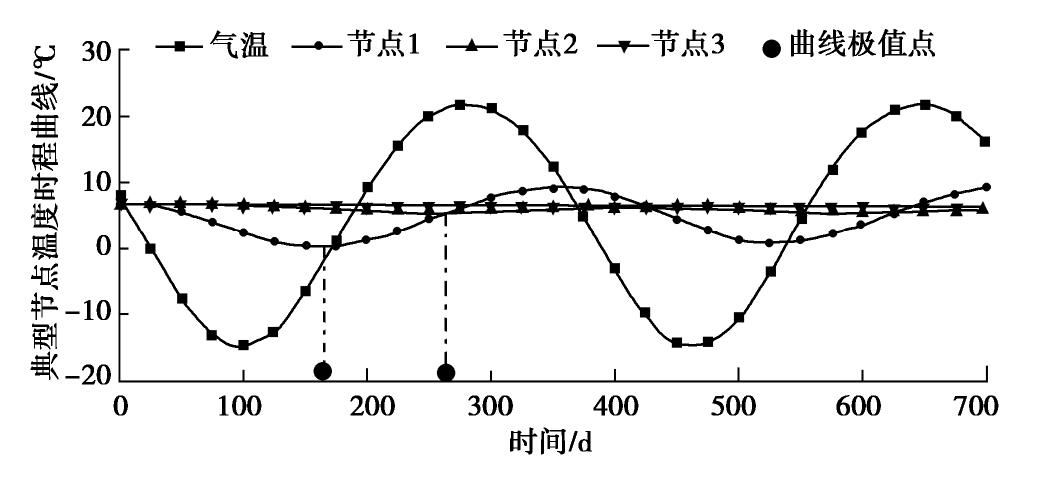

    图  5   典型节点温度时程曲线

    Figure  5.   Time-history curves of temperature of typical nodes

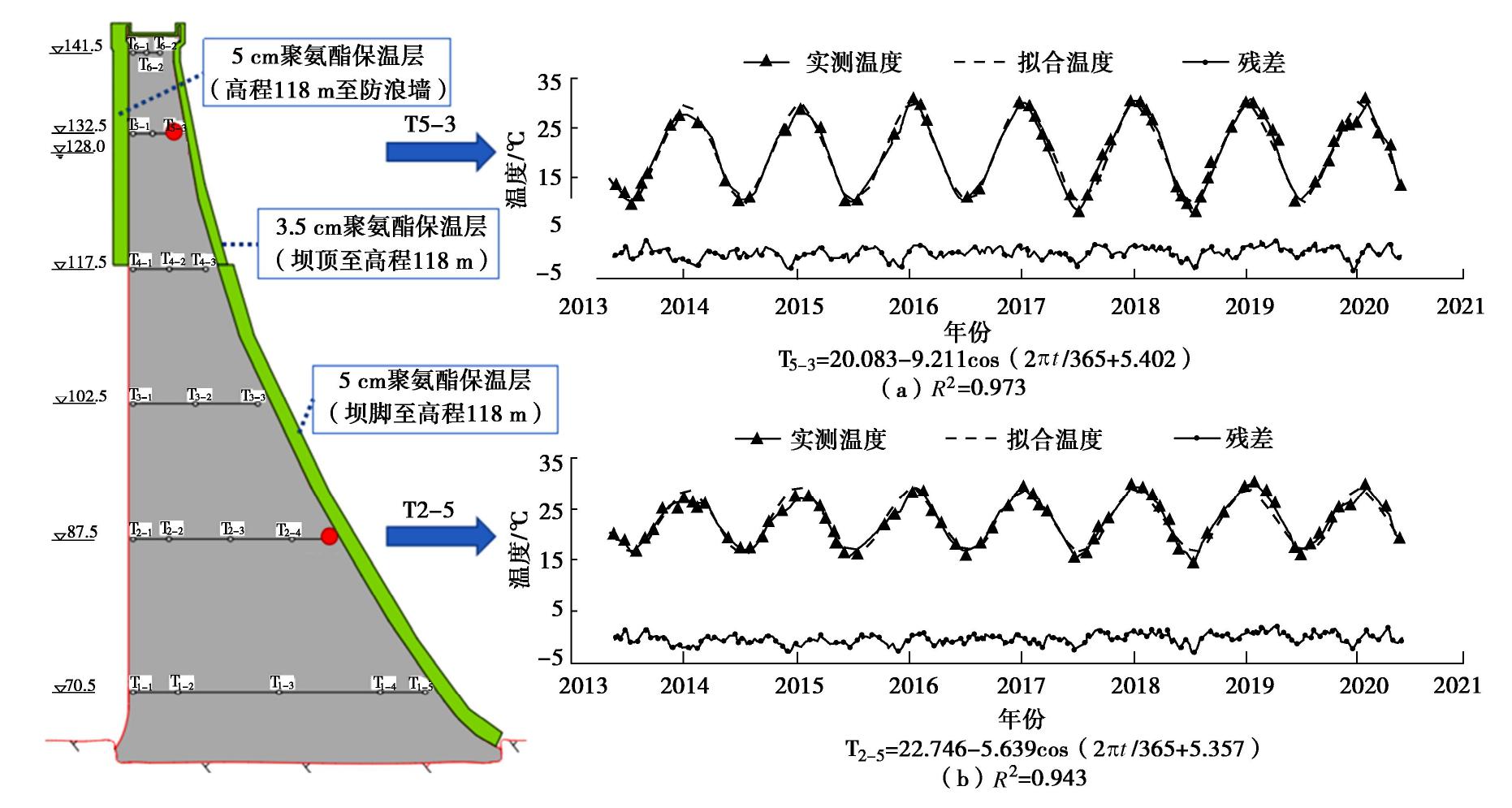

    图  6   监测仪器布置及测点拟合结果

    Figure  6.   Layout of monitoring instrument and fitting results of measuring points

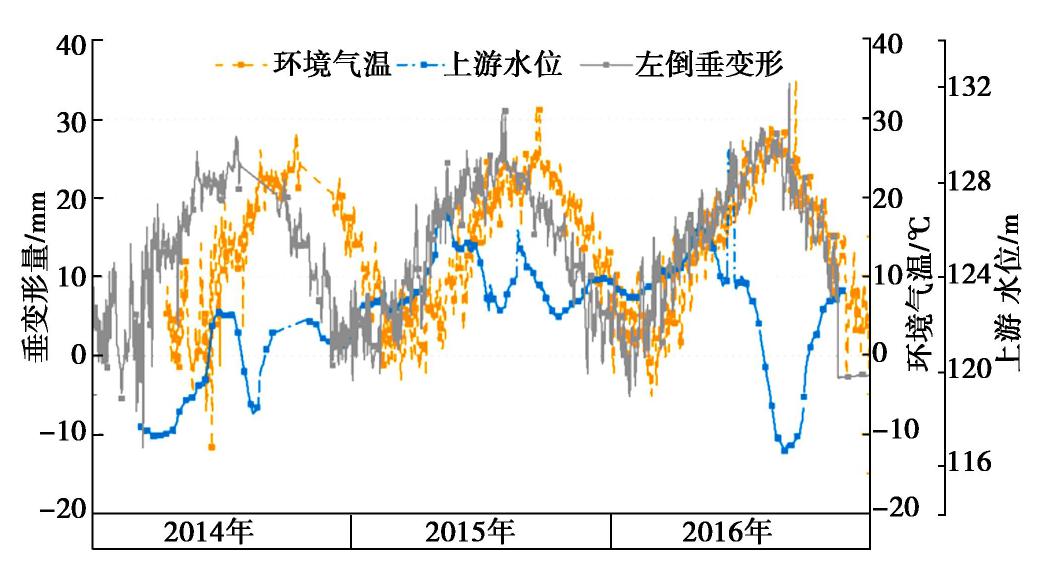

    图  7   大坝典型变形测点与主要环境量变化关系图

    Figure  7.   Relationship between typical measuring points for dam deformation and major environmental changes

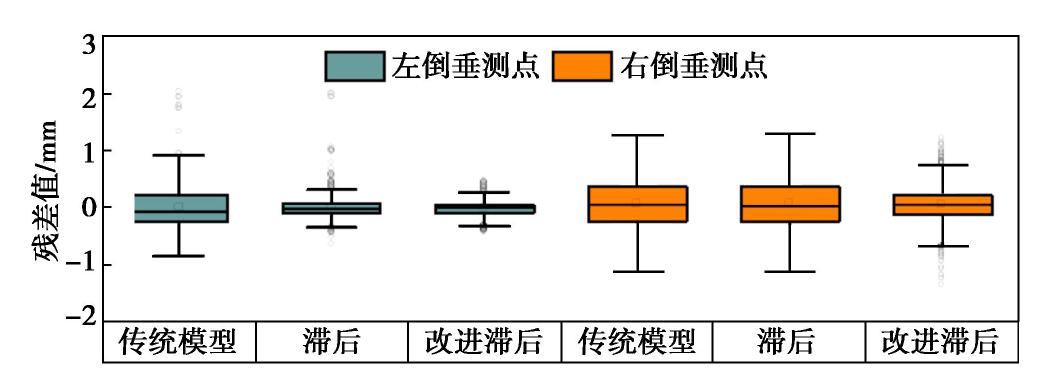

    图  8   拟合值残差箱型对比图

    Figure  8.   Comparison of fitting values of residual box

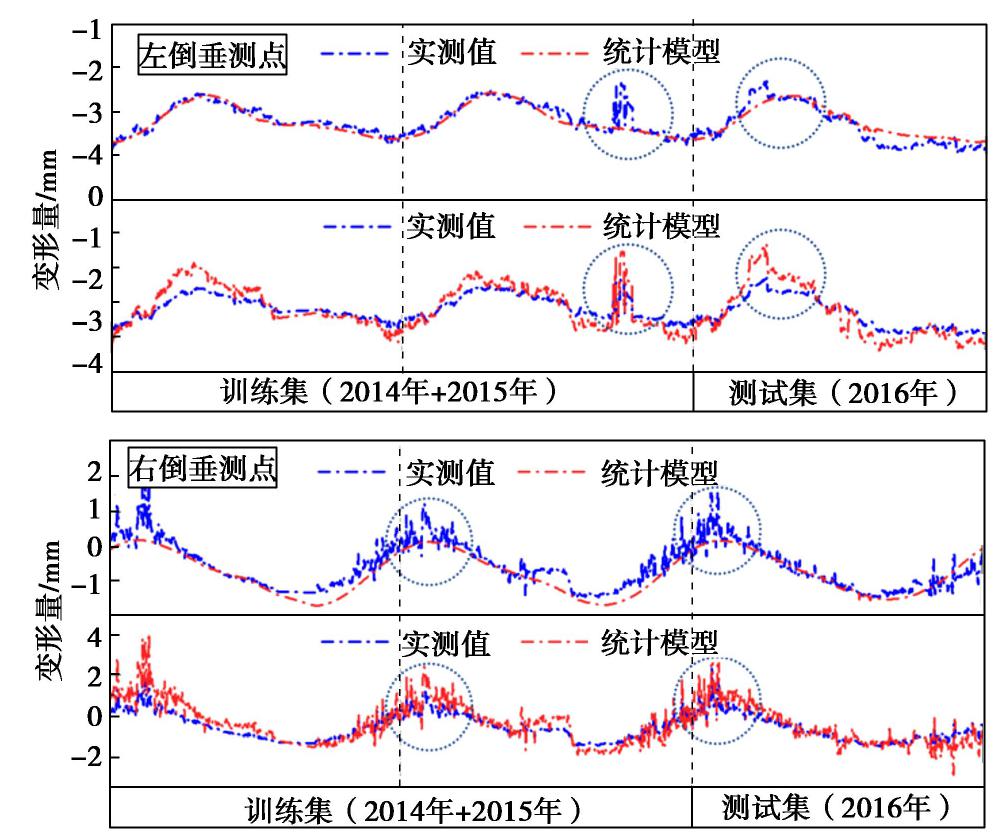

    图  9   变形测点实测值与模型拟合值对比图

    Figure  9.   Comparison of measured values of measuring points for deformation and fitting values by model

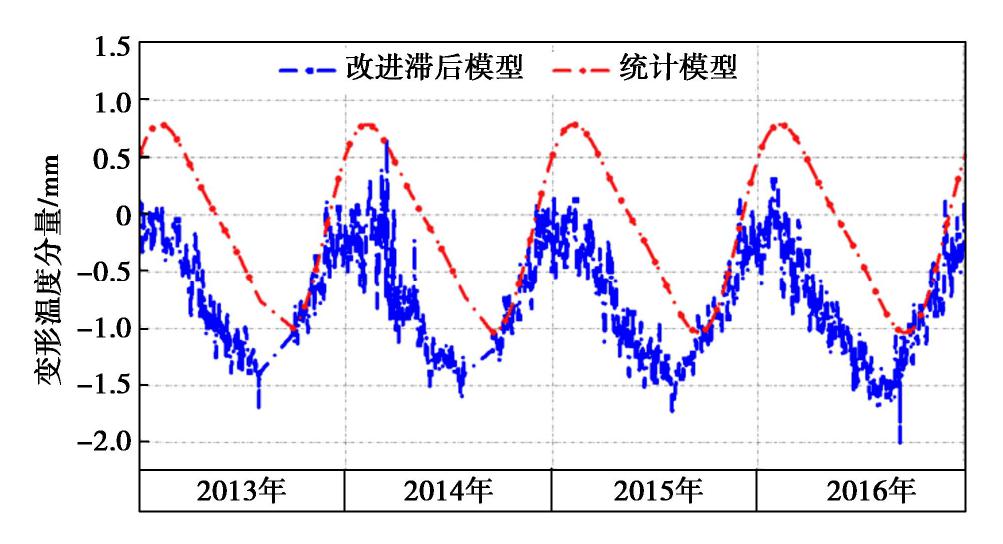

    图  10   模型分量分离对比图

    Figure  10.   Comparison of model separation components

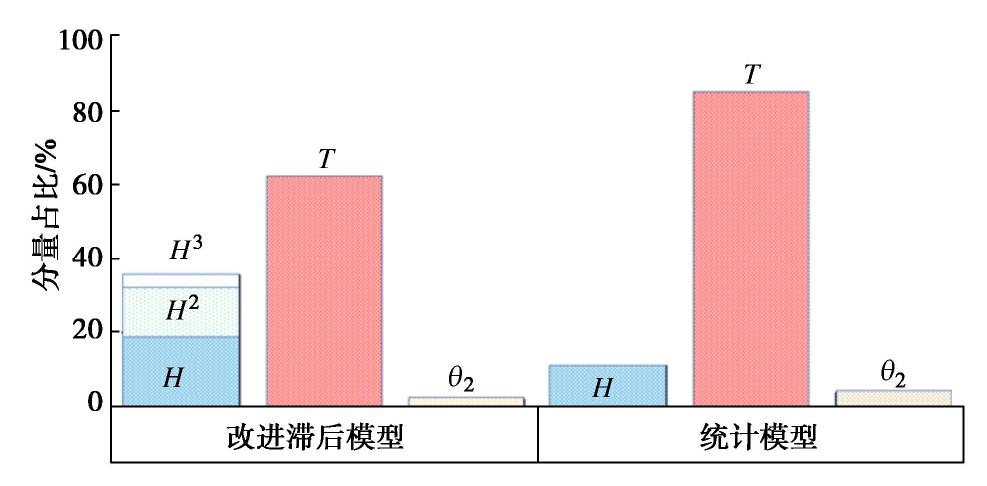

    图  11   模型分量权重对比图

    Figure  11.   Relative weights of models for deformation

    表  1   变形测点拟合结果

    Table  1   Fitting results of measuring points for deformation

    评价指标左倒垂右倒垂
    统计模型滞后改进滞后统计模型滞后改进滞后
    R0.8560.9440.9670.7000.9650.966
    S0.2030.1090.0930.6200.2160.159
    下载: 导出CSV
  • [1] 邓铭江, 于海鸣, 李湘权. 新疆坝工技术进展[J]. 岩土工程学报, 2010, 32(11): 1678-1687. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201011009.htm

    DENG Ming-jiang, YU Hai-ming, LI Xiang-quan. Advances of dam construction techniques in Xinjiang[J]. Chinese Journal of Geotechnical Engineering, 2010, 32(11): 1678-1687. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201011009.htm

    [2] 刘毅, 杜雷功, 钱文勋, 等. 高寒区高混凝土坝关键技术难题与解决途径[J]. 水利水电技术, 2020, 51(3): 45-52. https://www.cnki.com.cn/Article/CJFDTOTAL-SJWJ202003007.htm

    LIU Yi, DU Lei-gong, QIAN Wen-xun, et al. Study on key technical problems of high concrete dam construction in alpine region[J]. Water Resources and Hydropower Engineering, 2020, 51(3): 45-52. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SJWJ202003007.htm

    [3] 杜薇, 周富强, 吴艳, 等.严寒地区混凝土内部温度场变化规律的反演分析[J]. 水力发电, 2009, 35(6): 32-34. https://www.cnki.com.cn/Article/CJFDTOTAL-SLFD200906014.htm

    DU Wei, ZHOU Fu-qiang, WU Yan, et al. Inversion analysis of change discipline on the internal temperature field of concrete in cold area[J]. Water Power, 2009, 35(6): 32-34. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLFD200906014.htm

    [4] 吴中如, 顾冲时, 苏怀智, 等. 水工结构工程分析计算方法回眸与发展[J]. 河海大学学报(自然科学版): 2015, 43(5): 395-405. https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201505003.htm

    WU Zhong-ru, GU Chong-shi, SU Huai-zhi, et al. Review and prospect of calculation analysis methods in hydro-structure engineering[J]. Journal of Hohai University (Natural Sciences), 2015, 43(5): 395-405. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201505003.htm

    [5] 吴中如. 水工建筑物安全监控理论及其应用[M]. 北京: 高等教育出版社, 2003.

    WU Zhong-ru. Safety Monitoring Theory & Its Application of Hydraulic Structures[M]. Beijing: Higher Education Press, 2003. (in Chinese)

    [6] 王伟, 沈振中, 李桃凡. 遗传算法与自适应粒子群算法耦合的大坝安全预警评价模型[J]. 岩土工程学报, 2009, 31(8): 1242-1247. doi: 10.3321/j.issn:1000-4548.2009.08.014

    WANG Wei, SHEN Zhen-zhong, LI Tao-fan. Safety early warning evaluation model for dams based on coupled method of genetic algorithm and adapting particle swarm optimization algorithm[J]. Chinese Journal of Geotechnical Engineering, 2009, 31(8): 1242-1247. (in Chinese) doi: 10.3321/j.issn:1000-4548.2009.08.014

    [7] 顾冲时, 苏怀智. 混凝土坝工程长效服役与风险评定研究述评[J]. 水利水电科技进展, 2015, 35(5): 1-12. https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD201505002.htm

    GU Chong-shi, SU Huai-zhi. Current status and prospects of long-term service and risk assessment of concrete dams[J]. Advances in Science and Technology of Water Resources, 2015, 35(5): 1-12. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD201505002.htm

    [8] 胡波, 刘观标, 吴中如. 小湾特高拱坝首蓄期坝体变形特性分析及评价[J]. 水利水电科技进展, 2015, 35(6): 68-72. https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD201506018.htm

    HU Bo, LIU Guan-biao, WU Zhong-ru. Deformation analysis and safety evaluation of Xiaowan ultra-high arch dam during first impoundment[J]. Advances in Science and Technology of Water Resources, 2015, 35(6): 68-72. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD201506018.htm

    [9] 朱伯芳. 考虑温度影响的混凝土绝热温升表达式[J]. 水力发电学报, 2003, 22(2): 69-73. https://www.cnki.com.cn/Article/CJFDTOTAL-SFXB200302009.htm

    ZHU Bo-fang. A method for computing the adiabatic temperature rise of concrete considering the effect of the temperature of concrete[J]. Journal of Hydroelectric Engineering, 2003, 22(2): 69-73. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SFXB200302009.htm

    [10] 何宁, 王国利, 何斌, 等. 高面板堆石坝内部水平位移新型监测技术研究[J]. 岩土工程学报, 2016, 38(增刊2): 24-29. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2016S2004.htm

    HE Ning, WANG Guo-li, HE Bin, et al. New technology for inner horizontal displacement monitoring in high concrete face rockfill dam[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(S2): 24-29. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2016S2004.htm

    [11]

    HUANG Y Y, WAN Z Y. Deformation monitoring analysis of an RCC gravity dam considering frost heaving in an Alpine region: a case study[J]. European Journal of Environmental and Civil Engineering, 2020: 1-15.

    [12]

    CHEN B, HE M M, HUANG Z S, et al. Long-tern field test and numerical simulation of foamed polyurethane insulation on concrete dam in severely cold region[J]. Construction and Building Materials, 2019, 212: 618-634.

  • 期刊类型引用(12)

    1. 苟富刚,龚绪龙. 海相软土无侧限抗压强度曲线类型分类及影响因素. 工程地质学报. 2025(01): 20-28 . 百度学术
    2. 丁发兴,吴霞,张学民,陈雷,葛敬冉,肖杨,宫凤强,陈靖,李梓焜,刘增飞,崔昊,张训杰,吕飞. 材料强度理论研究进展述评. 铁道科学与工程学报. 2024(11): 4555-4587 . 百度学术
    3. 孟天一,张玉,刘瑾,赵阳,杨倩,丁潇,范特佳. 平面应变条件下基于Lade-Duncan强度准则中主应力条件的土压力及其适用性. 土木与环境工程学报(中英文). 2022(01): 20-27 . 百度学术
    4. 许萍,邵生俊,房凌云,孙志军. 基于空间面变化的横观各向同性破坏准则研究. 岩土工程学报. 2022(06): 1036-1043 . 本站查看
    5. 许萍,孙志军,邵生俊. 基于空间面变化的各向异性强度变化规律研究. 岩土工程学报. 2021(06): 1118-1124 . 本站查看
    6. 路德春,韩佳月,梁靖宇,田雨,杜修力. 横观各向同性黏土的非正交弹塑性本构模型. 岩石力学与工程学报. 2020(04): 793-803 . 百度学术
    7. 万征,孟达. 基于t准则的各向异性强度准则及变换应力法. 力学学报. 2020(05): 1519-1537 . 百度学术
    8. 万征,宋琛琛,孟达. 一种非线性强度准则及转换应力法. 力学学报. 2019(04): 1210-1222 . 百度学术
    9. 李成. 基于MNLD准则平面应变条件下土体的强度特性描述. 铁道科学与工程学报. 2019(08): 1955-1960 . 百度学术
    10. 万征,孟达,宋琛琛. 一种适用于岩土的扩展强度及屈服准则. 力学学报. 2019(05): 1545-1556 . 百度学术
    11. 路德春,张君鸿,梁靖宇,杜修力. 基于特征滑动面的横观各向同性土强度特性研究. 岩土工程学报. 2019(11): 2000-2008 . 本站查看
    12. 万征,宋琛琛,赵晓光. 一种横观各向同性强度准则及变换应力空间. 力学学报. 2018(05): 1168-1184 . 百度学术

    其他类型引用(6)

图(11)  /  表(1)
计量
  • 文章访问数:
  • HTML全文浏览量:  0
  • PDF下载量:
  • 被引次数: 18
出版历程
  • 收稿日期:  2021-03-14
  • 网络出版日期:  2022-11-30
  • 刊出日期:  2021-11-30

目录

/

返回文章
返回
