3D visual model tests on stability of tunnel excavation surface based on transparent soil
-

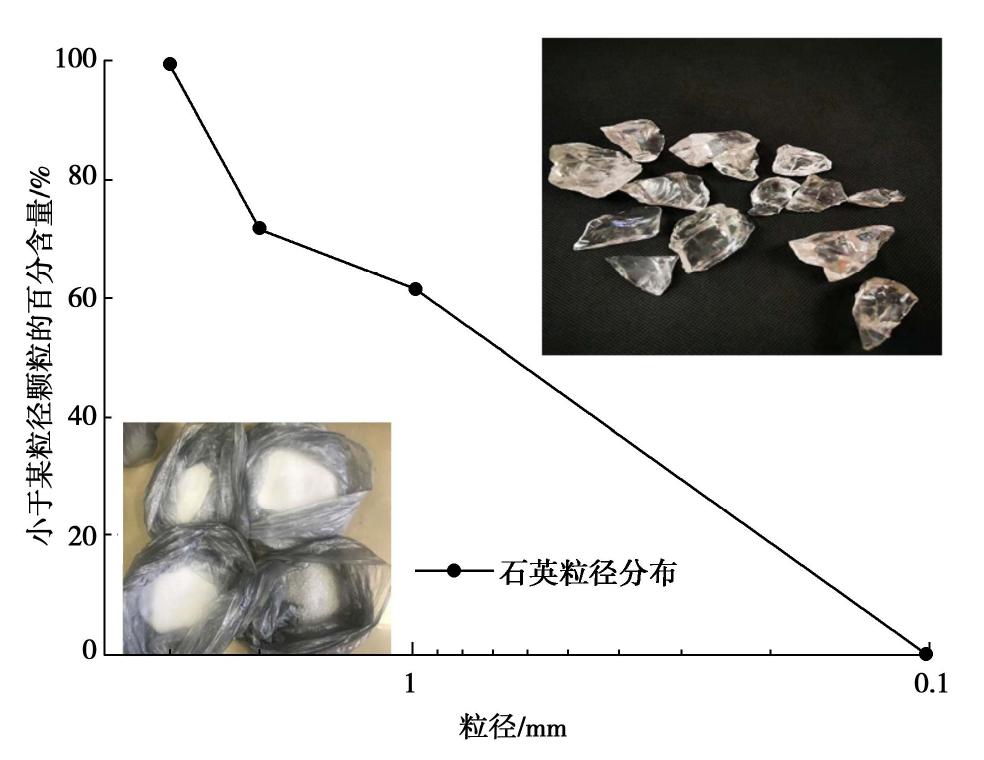

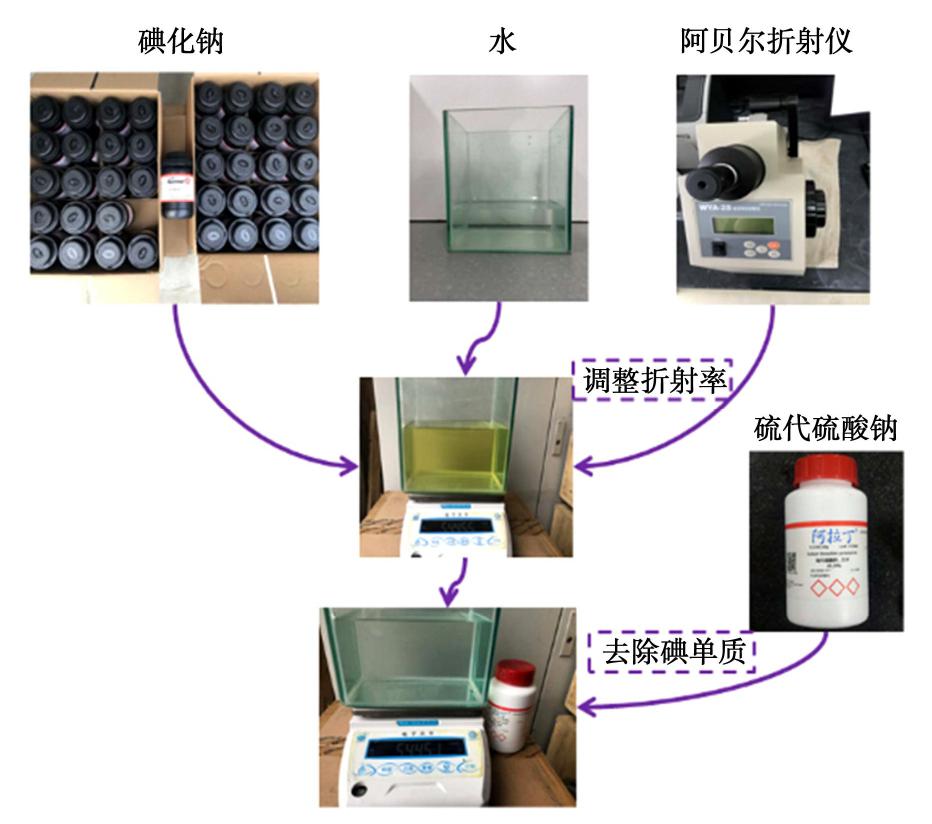

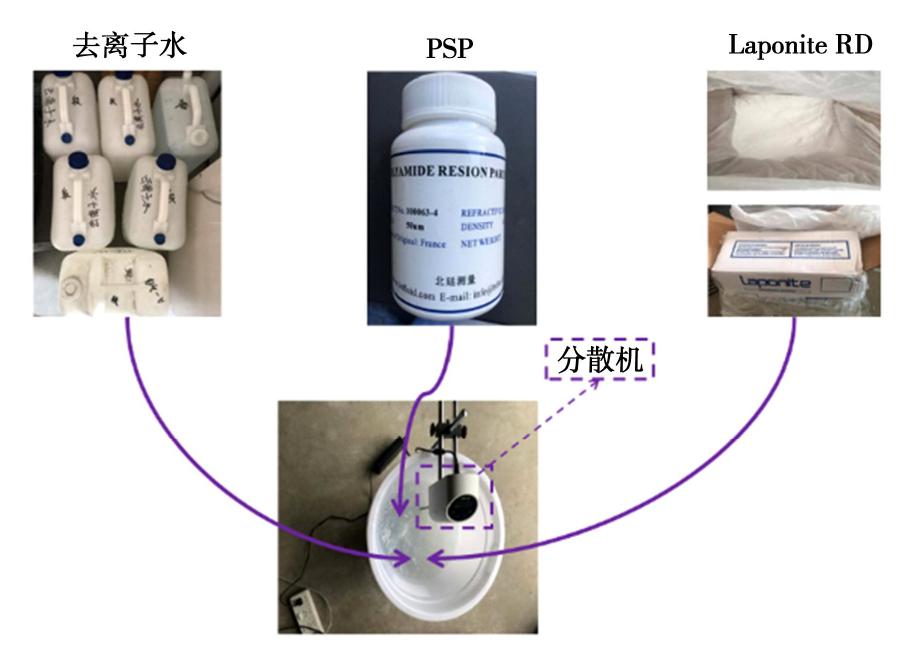

摘要: 为研究承压渗流条件下复合地层盾构开挖面失稳破坏模式及支护压力,自行研发了一种可以自由施加多种渗流承压作用的三维可视化盾构开挖面稳定性模型试验系统。该系统首次采用两种不同透明土材料模拟黏土-砂砾石复合地层,不仅可以消除原样砂砾的粒径效应,而且可以清晰演示复合地层内部变形过程,并基于数字图像测量技术和自行编写的三维地形位移场重构程序可精准获取开挖面三维破坏体视图。应用该设备进行了7组盾构隧道不同埋径比（C/D=0.5,1.0,2.0）的模型试验,系统研究黏土-砂砾石复合地层有无承压水渗流条件下盾构隧道开挖面稳定性。试验结果表明：有无承压水渗流条件下,支护压力随开挖面后撤位移曲线均存在明显3个阶段；临界破坏状态下,模型试验得到的破坏体形态与隧道埋径比C/D有关,隧道浅埋与深埋时破坏体形态存在不同,此外,破坏体形态还与土层类别息息相关,不同土层中土体破坏形态也不尽相同；相比无渗流条件,承压渗流条件下开挖面土体失稳破坏区域影响范围更广。同时,以上试验也表明了该试验系统可形象地再现盾构开挖面失稳破坏演化过程,具有采集精度高、稳定性好和可操作性强等优势,适用于各种复杂工况下复合地层开挖面稳定性研究。Abstract: To study the supporting pressure and instability failure modes of shield tunnel face in composite soil strata under seepage and confined water, a three-dimensional visualized model test system for tunnel face stability is invented to freely exert multiple seepage and confining effects. For the first time, the system uses two different transparent soil materials to simulate a clay-gravel composite stratum, which can eliminate the particle size effect and demonstrate the internal deformation of the composite stratum clearly. Based on the digital image measurement technology and a self-written 3D reconstruction program, the 3D failure mode view of the excavation surface can be obtained accurately. A series of model tests are carried out to investigate the failure modes of the tunnel face with three different cover-to-diameter ratios of 0.5, 1.0 and 2.0 under seepage and confined water in clay-gravel composite strata. The test results show that the curve of the supporting pressure can be divided into three phases. In the critical failure state, the shape of the failure modes is related to the tunnel diameter ratio C/D obtained by the model tests. The shape of the failure modes is different when the tunnel covered depth is relatively small or large. In addition, the shape of the failure modes is also related to the type of soil strata. Compared to that under no seepage, the soil failure zone of the excavation surface under seepage confined water has a wider influence range. At the same time, the test system can vividly reproduce the evolution process and development law of the failure zone on the tunnel face. It has the advantages of high sensitivity, good stability and strong operability. It can be used to study the stability of the tunnel face under various complex conditions.
-
Keywords:
- shield tunnel /
- composite stratum /
- tunnel face stability /
- transparent soil /
- model test
-
0. 引言
杆塔基础是架空输电线路的重要组成部分，用于支撑来自于上部杆塔及导线金具的全部荷载。杆塔运行中，会承受来自导线、金具、以及风等作用。通常情况下，杆塔基础承受垂直荷载与水平荷载，其中顺着线路方向为纵向水平荷载、垂直线路方向为横向水平荷载，因此，实际的杆塔基础主要以承受竖向与横向荷载组合而成的倾斜荷载作用。
关于倾斜荷载作用下桩基承载性能的研究，国内外学者开展了大量的研究工作。以Meyerhof为代表的学者[1-11]通过大量的模型试验，分析了均质及双层地基条件下，倾斜荷载作用下的刚性桩、柔性桩的承载机理，推导出倾斜荷载作用下桩基极限承载力计算的经验方法；日本学者横山幸满[12]基于理论推导，提出地基系数不变时，倾斜荷载作用下桩基承载力的计算，仅仅通过竖、横向承载力的简单叠加是不确切的；范文田[13]基于横山幸满的研究成果，通过理论推导，分析了轴向压力对桩身横向变位及内力的影响；赵明华等[14-16]、侯云秋等[17]、彭文祥等[18]、吴鸣等[19]通过室内模型试验，研究了不同倾斜角度荷载作用下桩基承载机理，并提出桩基承载力与倾角之间的椭圆曲线关系；文松霖[20]通过均质砂土中扩底桩模型的离心机试验，分析了竖向荷载对桩基水平承载性能的影响；吕凡任等[21]通过求解倾斜荷载作用下单桩的位移积分方程，分析了倾斜角度对桩基承载性能的影响，提出倾斜角度对桩基竖向及水平向位移的影响差异；郑刚等[22]借助有限元法，分析了成层地基土中，倾斜荷载作用下桩基土抗力的分布特点及影响因素；王孝兵等[23]采用FLAC有限差分软件，分析了倾斜荷载作用下大直径长桩的受力性状，并提出倾斜角度对桩基位移、桩侧土抗力分布的影响规律；周立朵等[24]基于p–y曲线法，并考虑桩–土相对滑移和竖向力引起的二阶弯矩效应，分析了倾斜荷载作用下群桩的受力变形特征。
以上研究工作大多针对倾斜下压荷载作用下的桩基承载特性开展的相关研究工作，而正如上文分析，实际的输电线路基础不仅承倾斜下压荷载作用，同时还承受倾斜上拔荷载作用，而针对同时包括以上两种荷载工况下的桩基承载性能及差异方面的研究，目前鲜见相关文献报道。
本文选取临近750kV兰平乾输电线路工程的黄土地基作为试验现场，分别开展了2种单一荷载工况、2种组合荷载工况的6组挖孔桩足尺现场试验，通过分析荷载位移曲线规律、极限承载力及桩端土压力分布，研究了复杂荷载工况下挖孔桩的承载特性及差异，为架空输电线路基础承载机理的揭示以及优化设计提供了重要的理论依据。
1. 试验条件及方案设计
1.1 试验场地
本次试验场地位于甘肃省定西市巉口镇西北20 km外的车道岭山，地处陇西黄土高原丘陵区，距离750 kV兰—平—乾线路#192塔位20 m处，如图 1所示。该处常年缺水，地基土体主要以第四系上更新Q3黄土为主。
在现场开展原位试验，获得该试验场地的主要物理力学参数值为：相对质量密度为2.72，密度为1.65 kg/m3，含水率为9.7%，孔隙比e为1.23，液限为31.2%，塑限为20.5%，黏聚力为11.24 kPa，内摩擦角为24.76。根据规范[25]判断，现场地基土为低液限粉质黏土。
1.2 试验基础
本次试验对象为黄土地基输电线路工程中常用的大直径等截面挖孔桩基础，如图 2所示。为了避免基础在受拉（弯）作用下桩身本体破坏，每个试验桩的全截面配筋率均按照1.5%设计。为了分析不同入土深度下，挖孔桩的受力特点，同时结合输电线路基础的受力特点，本次试验共设计6个基础样本，分为4种荷载工况，详见表 1所示。
表 1 试验基础明细表Table 1. Information list of test foundation编号 d/mm ht/mm h0/mm 荷载工况 #1 1000 5000 500 上拔 #2 1000 7500 500 上拔+水平 #3 1000 10000 500 上拔+水平 #4 1000 5000 500 下压+水平 #5 1000 7500 500 下压+水平 #6 1000 7500 500 水平 试验基础采用人工开挖，现场浇筑的方式制作，整个施工流程可概括如下：首先根据基础布置图，定点放线，确定每个试验基础与反力基础的准确位置（图 3（a））；其次根据图 2和表 1所示的基础尺寸进行基坑开挖（图 3（b）），同时制作钢筋笼和地脚螺栓骨架（图 3（c））；待基坑挖至设计深度后，采用机械将钢筋笼吊装于基坑内（图 3（d）），其中上拔基础还包括地脚螺栓；最后进行混凝土浇筑，完成试验基础制作（图 3（e））。浇筑完成后养护28 d后即可开展试验。
1.3 试验加载方案
6个试验基础均采用锚桩法[26]进行现场加载，采用RS-JYC型桩基静载荷测试分析系统实现加载、测试和数据记录，如图 4所示。竖向荷载由千斤顶、上拔螺杆、反力钢梁与钢筋混凝土反力墩组成的传力系统提供；水平荷载由千斤顶、水平箱梁、反力基础组成传力系统提供，其中千斤顶一端施加于试验基础顶部，另一端支撑于具有足够刚度与承载能力的反力基础上。试验过程中采用布设于基础顶部的位移传感器测定基础的竖向与水平向位移。
试验采用慢速荷载维持法，其中竖向荷载与水平向荷载按照7∶1比例同步加载（与竖直方向倾斜8°），每个试验基础均加载至破坏状态，具体加卸载方案、加卸载终止条件详见相关规范[26-27]。
2. 试验结果分析
2.1 变形破坏特征
通过记录每级荷载作用下试验桩不同位置处位移传感器的数据，获得6个挖孔桩的荷载–位移曲线，如图 5所示，其中图 5（a）为各试验桩的竖向荷载与位移关系曲线，图 5（b）为相应的水平荷载与位移关系曲线。
从图 5（a）中可以看出，#1~#3试验桩荷载位移曲线屈服点明显，其曲线特征较好地符合“陡降型”；#4、#5试验桩荷载位移曲线与之相反，屈服点不明显，其特征较好地符合“缓变型”。
究其原因，主要由于试验桩在不同荷载工况下的承载机理及破坏模式差异所致。上拔荷载作用下，试验桩主要依靠其自重与桩土界面间的摩阻力抵抗上拔力。图 6所示为#2试验桩破坏时，地表土体破坏时的照片，透过土体裂缝间隙可清晰地看到桩土界面处脱开的混凝土表面；下压荷载作用下，桩基承载力包括摩阻力与端阻力两部分，沉降量由桩体压缩、桩端土体沉降两部分组成，根据土体性质，桩基可能会发生整体剪切、局部剪切、刺入剪切3种破坏模式[28]中的一种，而无论发生哪种破坏，桩基达到极限状态时的位移量以及桩土体系呈现出的塑性变形特性较上拔荷载作用时更大、更明显。
试验过程中，4个组合荷载工况下的试验桩（#2~#4）加载终止条件均由竖向荷载决定。由图 5（b）可知，除#4外，其余5个试验桩的水平向荷载位移曲线整体均呈“缓变型”曲线特征。
Meyerhof[2, 5]提出倾斜荷载作用下的桩基，可采用桩–土相对刚度Kr表征桩基础抗水平承载能力：
Kr=EpIpEsLt4， (1) 式中，EpIp为桩体的抗弯刚度，Es桩侧土水平变形模量，Lt为桩入土深度。
采用公式（1）推算出3个入土深度相同的试验桩的Kr值，如表 2所示。从表 2中可以看出，入土深度相同时，Kr从大到小的荷载工况依次为：下压+水平（#5）、水平（#6）、上拔+水平（#2）。由此可见，组合荷载工况下的挖孔桩，下压力可有效提高其抗水平承载能力，反之，上拔力会削弱其抗水平承载能力。
表 2 试验桩的Kr值Table 2. Values of Kr of test piles编号 d/mm ht/mm 荷载工况 Kr #2 1000 7500 上拔+水平 0.1111 #5 1000 7500 下压+水平 0.1815 #6 1000 7500 水平 0.1248 2.2 极限承载力
根据规范[26-27]中推荐的方法确定#1、#6试验桩上拔、水平荷载工况下的极限承载力。针对倾斜荷载工况下桩基极限承载力的确定，目前主要有两种方法：倾斜荷载–位移曲线法[13]、倾斜荷载–合成位移曲线法[14]，本文采用倾斜荷载–位移曲线法，即在同一坐标系中做出倾斜荷载与竖向、水平位移曲线，分别确定出对应的极限荷载，然后取其较小值作为桩基极限承载力，如图 7所示。
![]()
图 7 倾斜荷载作用下桩基极限承载力取值示意图Figure 7. Schematic diagram of ultimate bearing capacity of pile under inclined loads由表 3可知，#2~#5四个试验桩的极限承载力均由荷载–竖向位移曲线确定，由此表明：承受组合荷载作用下的输电线路基础，竖向承载力往往是设计中的控制因素。在此需要说明的是，此规律仅限于基础露头h0较小、且高配筋率条件下。当h0较大且配筋率较小时，水平荷载在自由段范围内产生较大的初始弯矩，基础承受明显的“弯剪效应”，此时，基础往往受到水平承载力控制，设计中除校核桩顶水平位移之外，还需校核基础的构件承载力。
表 3 试验桩的极限承载力Table 3. Ultimate bearing capacities of test piles序号 Qvu svu/mm Qhu shu/mm Qu 1 450 2.52 — — 450 2 848 3.91 919 3.87 848 3 1060 3.76 1072 10.00 1060 4 730 50.00 848 7.51 730 5 923 50.00 1060 8.92 923 6 — — 315 10.00 315 注：①陡降型曲线，取陡降起始点；缓变型曲线，取允许位移对应的荷载值，其中允许位移取值分别为：上拔25 mm，下压50 mm（0.05d）、水平10 mm。②Qvu和svu、Qhu和shu、Qu分别为竖向极限荷载值及相应位移、水平极限荷载值及相应位移、极限承载力值。 同时，对于相同尺寸与入土深度的试验桩，下压+水平组合荷载下的#5桩较上拔+水平组合荷载下的#2桩承载力高出9%，如上节分析可知，主要由于不同荷载工况下，桩基承载力的组成存在差异所致。
2.3 桩端土压力
为了测试桩端阻力，在#4，#5桩的桩底不同位置处布置3个土压力盒。通过记录每级荷载作用下土压力盒的测试数据，绘制出桩端土压力与下压荷载之间的关系曲线，如图 8所示。
![]()
图 8 下压荷载与桩端土压力关系曲线Figure 8. Relationship between compression load and soil pressure at pile end从图 8中可以看出，桩端土压力随下压荷载的增加呈非线性增加趋势，其两者之间的关系曲线为
f=A⋅p2+B⋅p， (2) 式中f为桩端土压力（kPa）；p为下压荷载强度（kPa）；A、B分别为拟合参数，A单位为1/kPa，B量纲为1，见表 4。
表 4 参数A、B的取值Table 4. Values of parameters A and B基础编号 测点号 A/kPa-1 B 拟合方差 qpk/kPa #4 1 0.0004 -0.011 0.98 336 2 0.0006 -0.079 0.99 445 3 0.0005 0.028 0.99 458 #5 1 0.0004 -0.104 1.00 431 2 0.0006 -0.258 0.99 526 3 0.0005 -0.211 0.99 443 将#4、#5桩的极限荷载代入式（2），即可求出各个测点的桩端土压力值qpk，如表 4所示。
为了分析水平荷载对桩端土压力的影响，分别绘制出30%，60%，90%极限荷载时，不同位置测点处土压力的分布曲线，如图 9所示。
从图 9可知，#4桩中#3测点土压力最大，较#1、#2测点分别大22%、2%（90%极限荷载时），水平力引起的偏心作用明显；#5桩中#1~#3测点土压力的分布规律不明显，水平力引起的偏心作用不明显。这主要由于#4、#5桩的刚度差异而导致的运动方式不同所致。经计算#4、#5桩的变形系数αh分别为2.05、3.08，根据文献[35]，判定出#4为刚性桩、#5为弹性桩。其中#4桩在水平力作用下会绕桩体上某一点发生转动，导致桩端平面产生转动趋势，产生偏心效应，如图 10（a）所示；而#5桩会产生如图 10（b）所示的运动方式，此时，桩端界面不会产生转动趋势，因此桩端土压力的分布等同于轴心受压时的受力特征，偏心效应不明显。
![]()
图 10 水平荷载作用下桩的变形模式[35]Figure 10. Deformation modes of piles under horizontal loads[35]3. 结论
本文开展了4种荷载工况，6个挖孔桩真型基础承载性能的现场试验，分析了输电线路挖孔桩基础在复杂荷载工况下的荷载值位移曲线、极限承载力及桩端土压力分布，得到以下3点结论。
（1）不同性质竖向荷载作用下的挖孔桩，其荷载–竖向位移曲线形态特征呈现明显差异，具体表现为：上拔荷载作用下曲线型式呈“陡降型”，屈服点明显；下压荷载作用下曲线型式呈“缓变型”，屈服点不明显，这主要由于挖孔桩在不同性质竖向荷载作用下的承载机理及破坏模式差异所致。
（2）采用Meyerhof公式，分别推算出承受不同荷载组合、相同截面尺寸的挖孔桩桩土相对刚度Kr值，分析结果表明：下压+水平组合荷载工况下挖孔桩的Kr最大，其次为水平荷载工况，上拔+水平组合荷载作用时Kr最小。由此表明，下压力可有效提高了挖孔桩的抗水平承载能力，反之，上拔力会削弱挖孔桩的抗水平承载能力。
（3）试验结果表明：桩端土压力与下压荷载之间较好地服从二次多项式的函数关系。不同类别的挖孔桩，水平荷载的作用对桩端土压力分布的影响也存在差异。刚性桩由于其在水平力作用下产生了绕桩体的转动，导致桩端土压力偏心作用明显，相反，弹性桩产生的该偏心作用不明显。
-
![]()

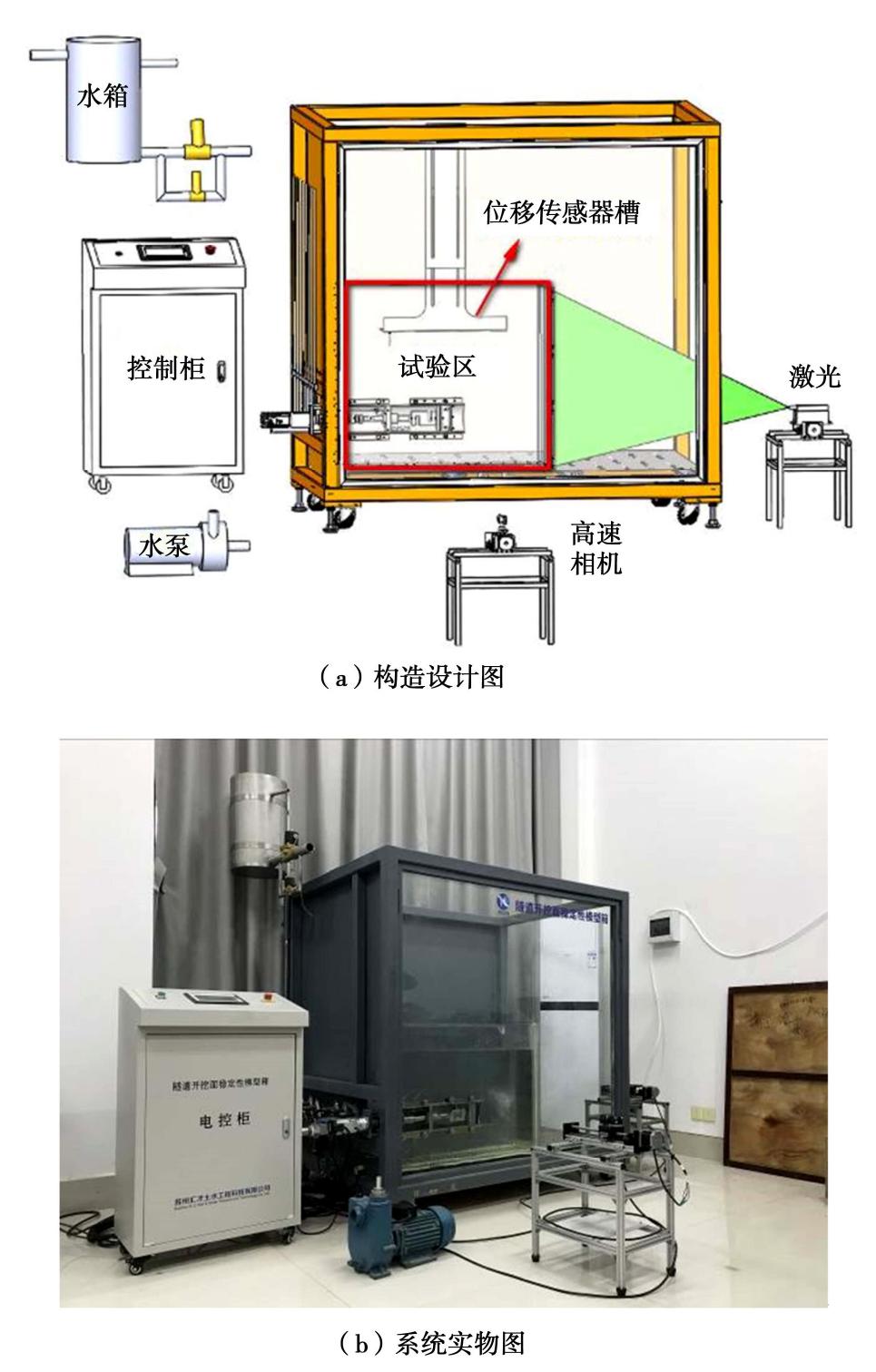

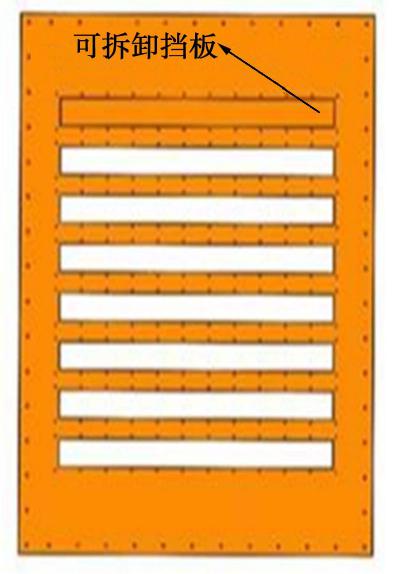

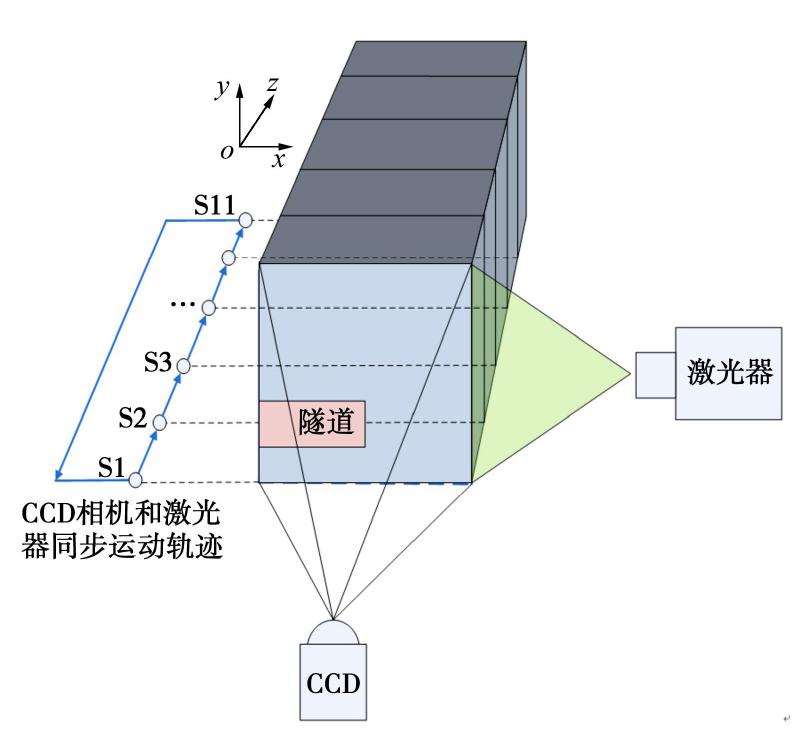

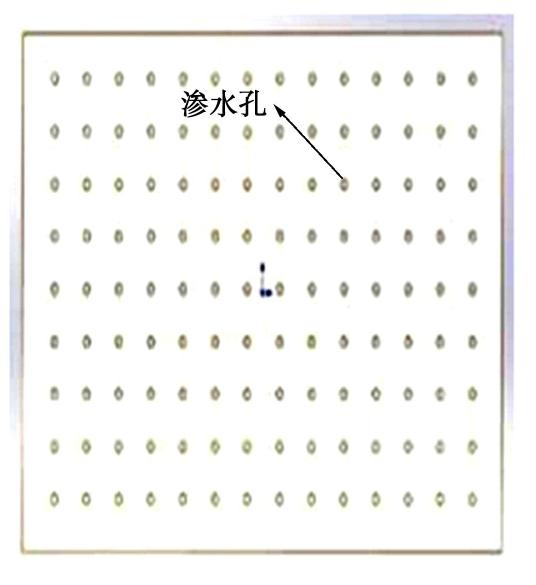

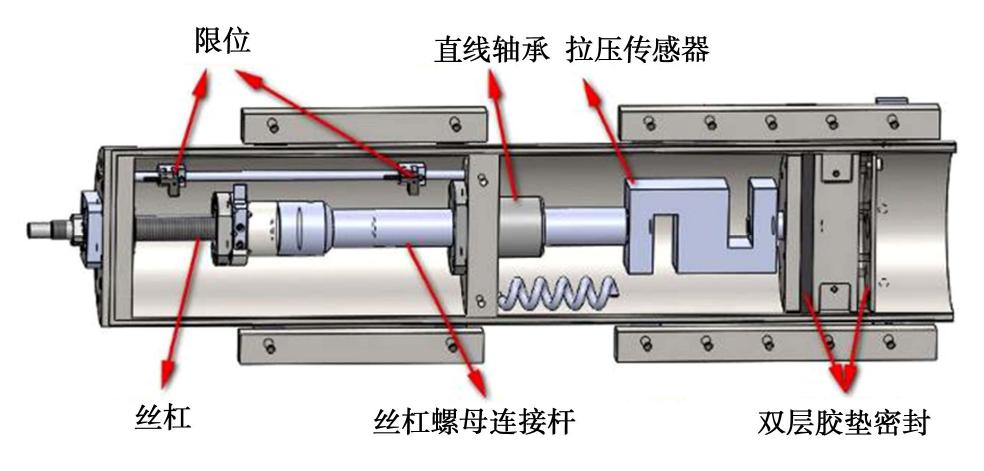

图 1 承压渗流作用下开挖面稳定模型试验系统
Figure 1. Model test system for excavation face stability under seepage and confined water
![]()

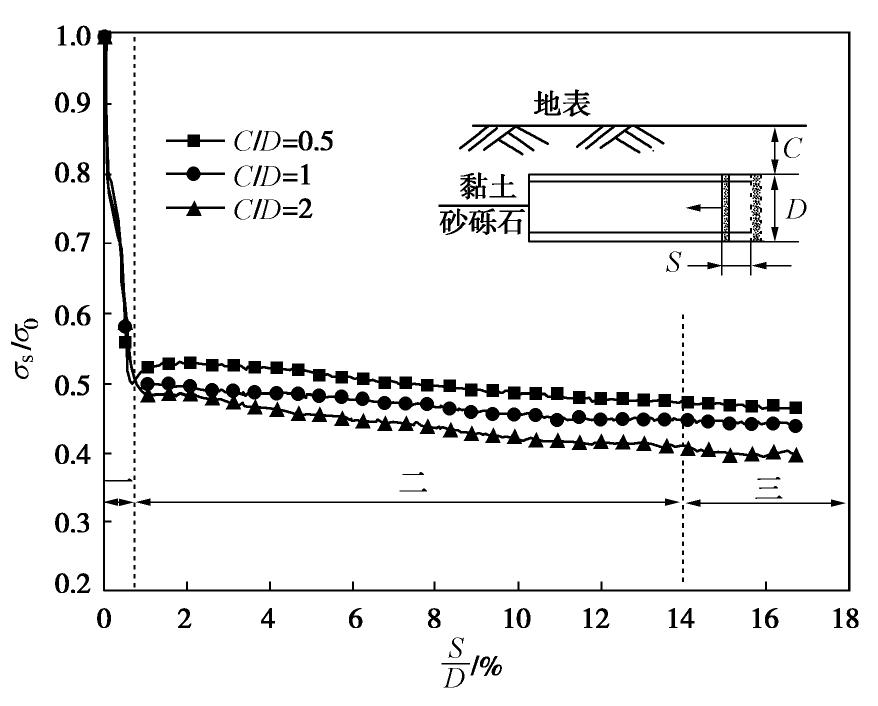

图 9 支护压力比与相对位移曲线（饱和无渗流）
Figure 9. Curves supproting pressure ratio and relative displacement pressure (Undrained)
![]()

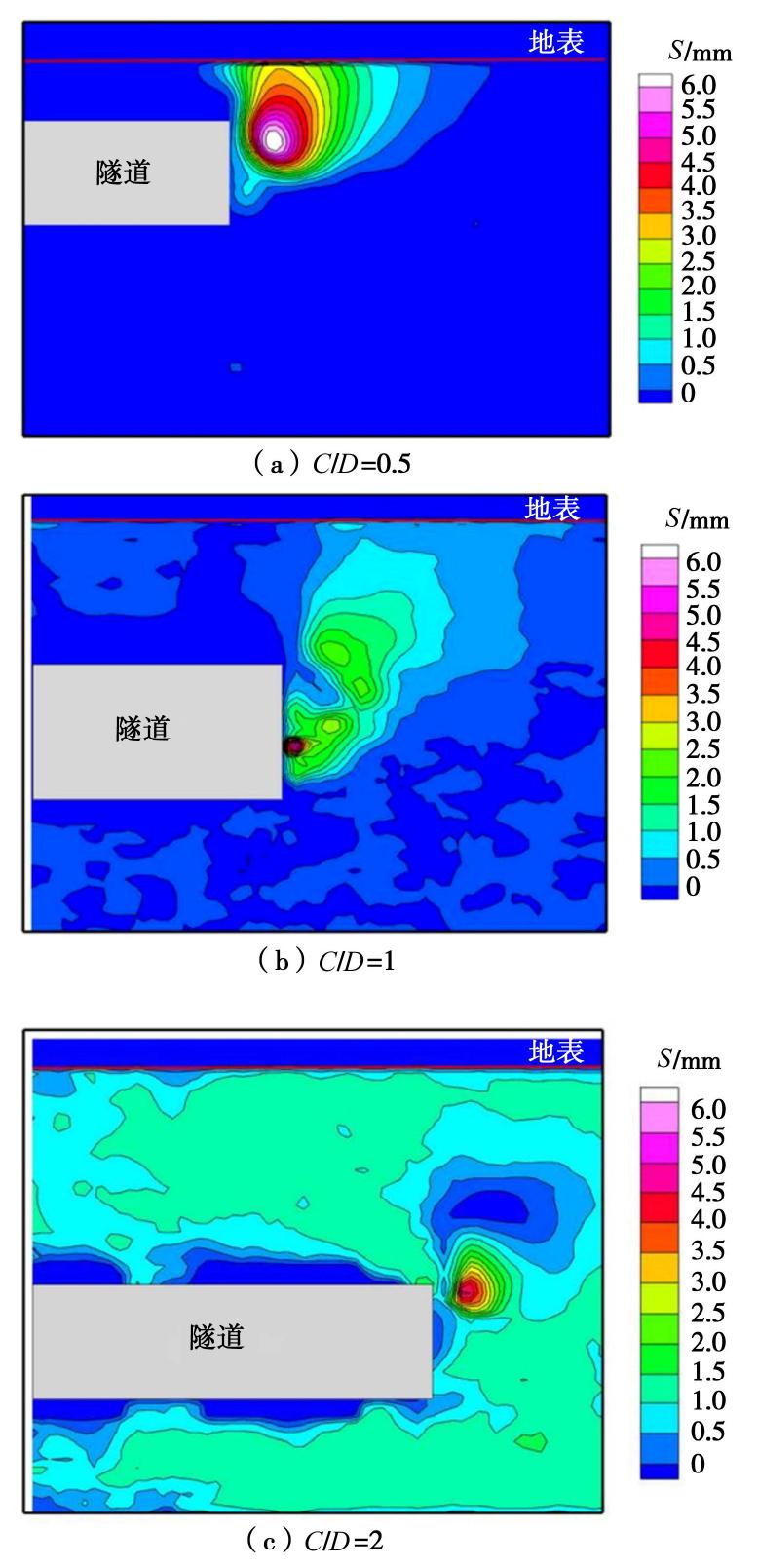

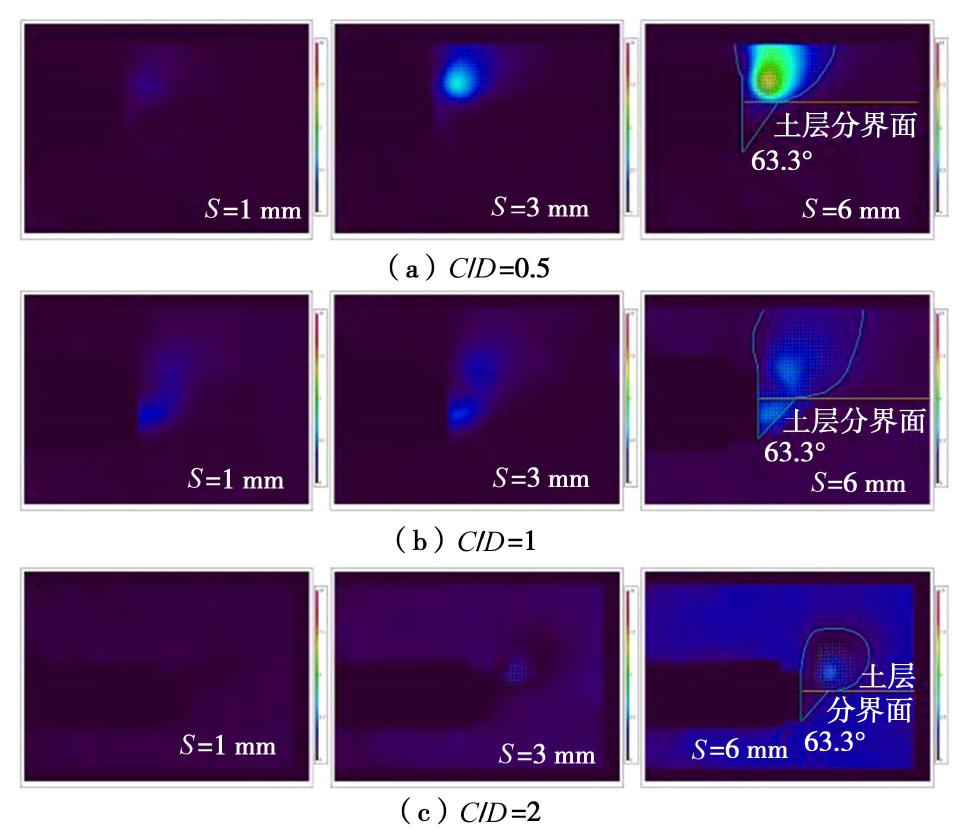

图 11 开挖面失稳等值线图（饱和无渗流）
Figure 11. Contour map of excavation face instability (Undrained)
![]()

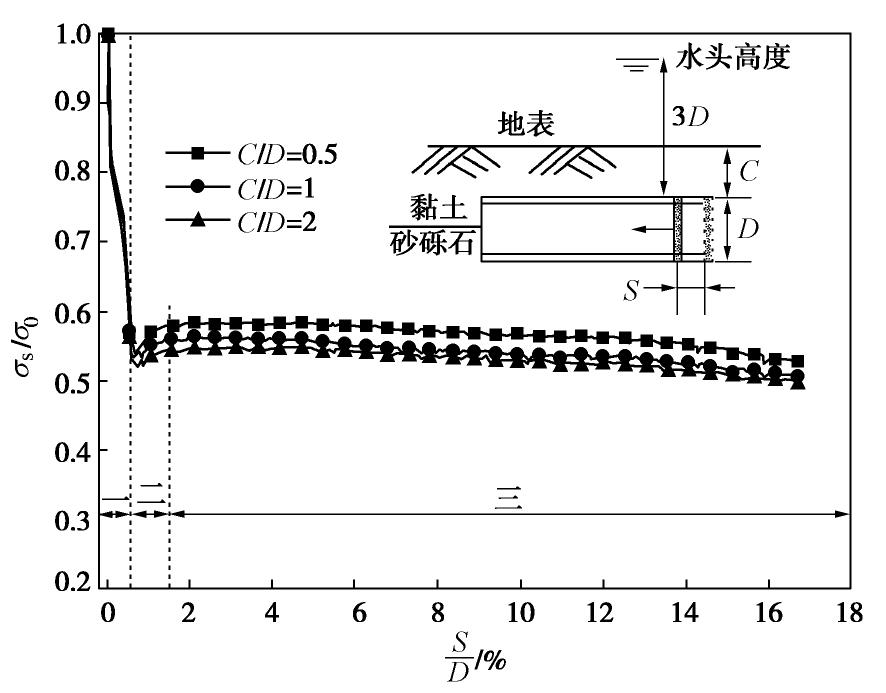

图 12 支护压力比与相对位移曲线（承压渗流）
Figure 12. Curves of supporting pressure ratio and relative displacement pressure (seepage and confined water)
![]()
图 13 复合地层变形过程（承压渗流）
Figure 13. Deformations of composite soil strata (seepage and confined water)
![]()

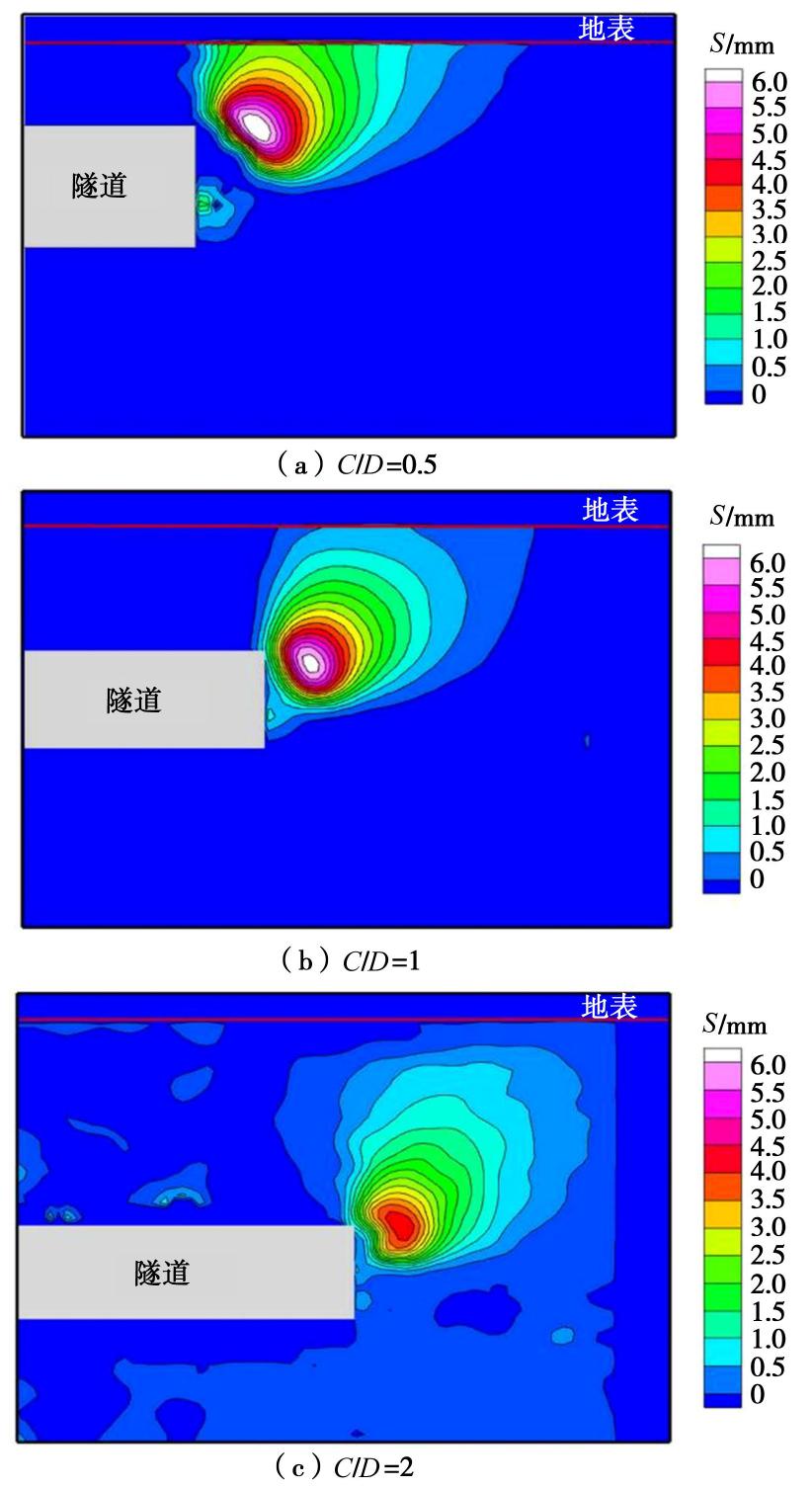

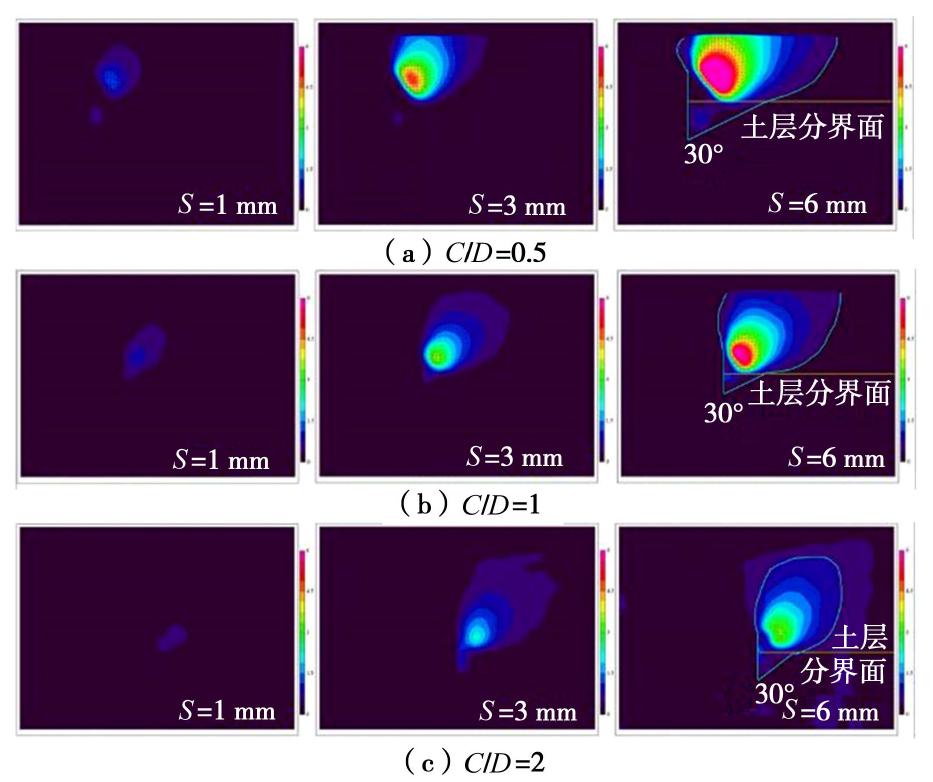

图 14 开挖面失稳等值线图（承压渗流）
Figure 14. Contour map of excavation face instability (seepage and confined water)
![]()

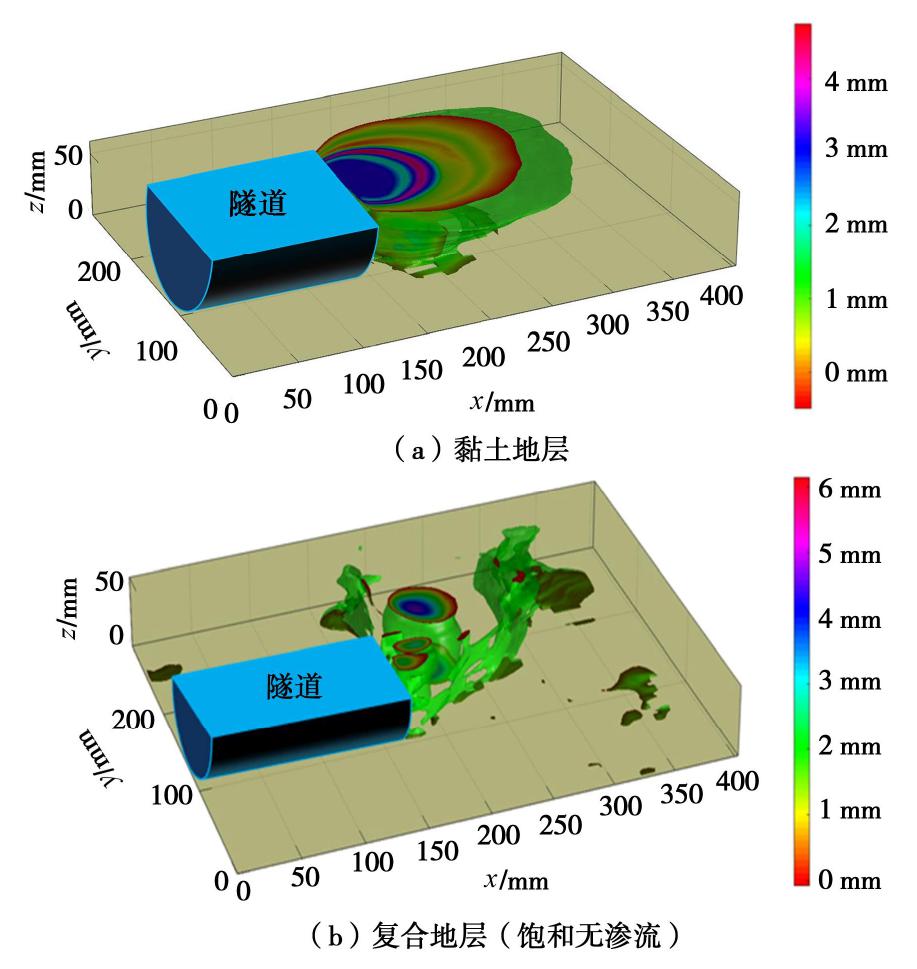

图 15 开挖面失稳区域三维重构视图
Figure 15. Three-dimensional reconstruction view on failure zone of excavation face
表 1 隧道开挖面稳定试验方案
Table 1 Schemes of tunnel face stability
工况 地层 渗流/承压水 埋深/直径（C/D） 工况1 黏土-砂砾石 无 0.5 工况2 黏土-砂砾石 无 1 工况3 黏土-砂砾石 无 2 工况4 黏土-砂砾石 有/3D 0.5 工况5 黏土-砂砾石 有/3D 1 工况6 黏土-砂砾石 有/3D 2 工况7 黏土 无 1 注： C为隧道上覆土层厚度,D为隧道直径。
下载: 导出CSV
-
[1] KIRSCH A. Experimental investigation of the face stability of shallow tunnels in sand[J]. Acta Geotechnica, 2010, 5(1): 43-62. doi: 10.1007/s11440-010-0110-7
[2] 吕玺琳, 曾盛, 王远鹏, 等. 饱和圆砾地层盾构隧道开挖面稳定性物理模型试验[J]. 岩土工程学报, 2019, 41(增刊2): 129-132. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2019S2034.htm LÜ Xi-lin, ZENG Sheng, WANG Yuan-peng, et al. Physical model tests on stability of shield tunnel face in saturated gravel stratum[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(S2): 129-132. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2019S2034.htm
[3] 李君, 陈仁朋, 孔令刚. 干砂地层中盾构开挖面失稳模式及土拱效应试验研究[J]. 土木工程学报, 2011, 44(7): 142-148. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201107021.htm LI Jun, CHEN Reng-peng, KONG Ling-gang. Model test study of the failure mechanism of shallow tunnels in dry sands[J]. China Civil Engineering Journal, 2011, 44(7): 142-148. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201107021.htm
[4] 陈仁朋, 李君, 陈云敏, 等. 干砂盾构开挖面稳定性模型试验研究[J]. 岩土工程学报, 2011, 33(1): 117-122. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201101022.htm CHEN Reng-peng, LI Jun, CHEN Yun-min, et al. Large-scale tests on face stability of shield tunnelling in dry cohesionless soil[J]. Chinese Journal of Geotechnical Engineering, 2011, 33(1): 117-122. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201101022.htm
[5] LÜ X L, ZHOU Y C, HUANG M S, et al. Experimental study of the face stability of shield tunnel in sands under seepage condition[J]. Tunnelling & Underground Space Technology, 2018, 74: 195-205.
[6] 刘海宁, 张亚峰, 刘汉东, 等. 砂土地层中泥水盾构掌子面主动破坏模式试验研究[J]. 岩石力学与工程学报, 2019, 38(3): 572-581. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201903013.htm LIU Hai-ning, ZHANG Ya-feng, LIU Han-dong, et al. Experimental study on active failure modes of slurry shield-driven tunnel faces in sand[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(3): 572-581. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201903013.htm
[7] LÜ X, ZENG S, ZHAO Y C, et al. Physical model tests and discrete element simulation of shield tunnel face stability in anisotropic granular media[J]. Acta Geotechnica, 2020, 15(10): 3017-3026. doi: 10.1007/s11440-020-01041-4
[8] 米博, 项彦勇. 砂土地层浅埋盾构隧道开挖渗流稳定性的模型试验和计算研究[J]. 岩土力学, 2020, 41(3): 117-128. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202003014.htm MI Bo, XIANG Yan-yong. Model test and calculation analysis of excavation-seepage stability for shallow shield tunneling in sandy ground[J]. Rock and Soil Mechanics, 2020, 41(3): 117-128. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202003014.htm
[9] WALLACE J F, RUTHERFORD C J. Geotechnical properties of LAPONITE RD®[J]. Geotechnical Testing Journal, 2015, 38(5): 574-587.
[10] CARVALHO T, SUESCUN-FLOREZ E, OMIDVAR M, et al. A nonviscous water-based pore fluid for modeling with transparent soils[J]. Geotechnical Testing Journal, 2015, 38(5): 20140278.
[11] 马少坤, 王博, 刘莹, 等. 南宁地铁区域饱和圆砾土大型动三轴试验研究[J]. 岩土工程学报, 2019, 41(1): 168-174. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201901023.htm MA Shao-kun, WANG Bo, LIU Ying, et al. Large-scale dynamic triaxial tests on saturated gravel soil in Nanning metro area[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(1): 168-174. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201901023.htm
[12] WEAST R C. Handbook of Chemistry and Physics[M]. Boca Raton: CRC Press, 1985.
[13] LEE C J, WU B R, CHEN H T, et al. Tunnel stability and arching effects during tunneling in soft clayey soil[J]. Tunnelling & Underground Space Technology Incorporating Trenchless Technology Research, 2006, 21(2): 119-132.
[14] WANG P P, GUO X X, SANG Y, et al. Measurement of local and volumetric deformation in geotechnical triaxial testing using 3D-digital image correlation and a subpixel edge detection algorithm[J]. Acta Geotechnica, 2020, 15(10): 2891-2904.
[15] 王鹏鹏, 郭晓霞, 桑勇, 等. 基于数字图像相关技术的砂土全场变形测量及其DEM数值模拟[J]. 工程力学, 2020, 37(1): 239-247. https://www.cnki.com.cn/Article/CJFDTOTAL-GCLX202001028.htm WANG Peng-peng, GUO Xiao-xia, SANG Yong, et al. Full-field deformation measurement of sand using the digital image correlation technique and numerical simulation using the discrete element method[J]. Engineering Mechanics, 2020, 37(1): 239-247. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCLX202001028.htm
[16] WANG P P, SANG Y, GUO X X, et al. A novel optical method for measuring 3D full-field strain deformation in geotechnical tri-axial testing[J]. Measurement Science and Technology, 2019, 31(1): 015403.
[17] WANG P P, SANG Y, SHAO L T, et al. Measurement of the deformation of sand in a plane strain compression experiment using incremental digital image correlation[J]. Acta Geotechnica, 2019, 14(2): 547-557.
[18] 赵红华, 刘聪, 唐小微, 等. 基于透明土和三维重构技术的空间变形可视化测量系统的研究[J]. 岩土力学, 2020, 41(9): 3170-3179. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202009035.htm ZHAO Hong-hua, LIU Cong, TANG Xiao-wei, et al. Research on the visualization measurement system of spatial deformation based on transparent soil and three dimensional reconstruction technology[J]. Chinese Journal of Geotechnical Engineering, 2020, 41(9): 3170-3179. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202009035.htm
[19] HUANG B, ZHANG Y, FU X, et al. Study on visualization and failure mode of model test of rock-socketed pile in soft rock[J]. Geotechnical Testing Journal, 2019, 42(6): 1624-1639.
[20] YUAN B X, LIU J Y, CHEN W W, et al. Development of a robust Stereo-PIV system for 3-D soil deformation measurement[J]. Journal of Testing and Evaluation, 2012, 40(2): 256-264.
-
