筑坝材料缩尺效应及其对阿尔塔什面板坝变形及应力计算的影响

宁凡伟; 孔宪京; 邹德高; 刘京茂; 余翔; 周晨光

doi:10.11779/CJGE202102006

筑坝材料缩尺效应及其对阿尔塔什面板坝变形及应力计算的影响 English Version

宁凡伟^{1, 2,},
孔宪京^{1, 2, ,},
邹德高^{1, 2},
刘京茂^{1, 2},
余翔³,
周晨光^{1, 2}

1.
大连理工大学海岸与近海工程国家重点实验室,辽宁　大连　116024
2.
大连理工大学工程抗震研究所建设工程学部水利工程学院,辽宁　大连　116024
3.
郑州大学水利科学与工程学院,河南　郑州　450001

基金项目:

国家重点研发计划项目 2017YFC0404902

国家自然科学基金项目 51678113

国家自然科学基金项目 51779034

国家自然科学基金项目 51608095

中央高校基本科研业务费项目 DUT19ZD216

详细信息

作者简介:
宁凡伟（1990— ）,男,博士研究生,主要从事堆石料工程特性及本构关系研究。E-mail：nfw12345@mail.dlut.edu.cn

通讯作者:
孔宪京, E-mail: kongxj@dlut.edu.cn

中图分类号: TU43
计量
- 文章访问数: 311
- HTML全文浏览量: 23
- PDF下载量: 125
出版历程
- 网络出版日期: 2022-12-04
- 刊出日期: 2021-01-31

Scale effect of rockfill materials and its influences on deformation and stress analysis of Aertashi CFRD

NING Fan-wei^{1, 2,},
KONG Xian-jing^{1, 2, ,},
ZOU De-gao^{1, 2},
LIU Jing-mao^{1, 2},
YU Xiang³,
ZHOU Chen-guang^{1, 2}

1.
State Key Laboratory of Coastal and Offshore Engineering, Dalian University of Technology, Dalian 116024, China
2.
Institute of Earthquake Engineering, Faculty of Infrastructure Engineering, Dalian University of Technology, Dalian 116024, China
3.
School of Water Conservancy Engineering, Zhengzhou University, Zhengzhou 450001, China

摘要

摘要: 针对阿尔塔什混凝土面板坝工程,基于超大型三轴仪（试样直径800 mm,最大粒径为160 mm）和传统大型三轴仪（试样直径300 mm,最大粒径为60 mm）固结排水剪切试验结果,研究了筑坝材料缩尺效应及其对阿尔塔什面板坝竣工期坝体变形及应力计算的影响。主要结论有：阿尔塔什筑坝砂砾料与人工开采的灰岩爆破料变形特性的缩尺效应规律相反,砂砾料超大型三轴试验的邓肯张E-B模型模量参数k和k_b约为大型三轴的1.3～1.4倍；灰岩爆破料大型三轴试验的模量参数k和k_b约为超大型三轴的1.2～1.4倍。大型三轴试验的邓肯张E-B模型参数无法反映上游砂砾料与下游灰岩爆破料的变形模量差异,导致沉降计算规律与实际不符,超大型三轴试验的模型参数可以很好地反映由于上游砂砾料变形模量高于下游灰岩爆破料而产生的不均匀沉降,计算结果在分布规律及量值上相比大型三轴试验的参数更接近于实测值。
- 土石坝 /
- 超大型三轴 /
- 缩尺效应 /
- 砂砾料 /
- 爆破料
Abstract: The influences of scale effect on the numerical analysis after construction stage of Aertashi CFRD are studied based on the super-large triaxial (800 mm in sample diameter and 160 mm in the maximum particle size) and commonly large triaxial (300 mm in sample diameter and 60 mm in the maximum particle size) test results. The test results show that the gravel and limestone blasting materials of Aertashi CFRD exhibit opposite trends on the deformation characteristics between the super-large triaxial and commonly large triaxial tests. For the Aertashi gravel materials, the parameters k and k_b of Duncan-Chang E-B model for the super-large triaxial tests are 1.3~1.4 times those for the commonly large triaxial tests, while for the Aertashi limestone blasting materials, the parameters k and k_b for the commonly large triaxial tests are 1.2~1.4 times those for the super-large triaxial tests. The parameters of Duncan-Chang E-B model for the common large triaxial tests fail to reflect the difference in the deformation moduli between the upstream gravel materials and downstream limestone blasting materials, which causes the simulated settlement to be inconsistent with the actual measurement. The simulated results by using the super-large triaxial parameters can well reflect the uneven settlement due to the different moduli between gravel and limestone blasting materials. The distribution and values of the settlement simulated by the super-large triaxial tests are much closer to the monitoring data.
- rockfill dam /
- super-large triaxis /
- scale effect /
- gravel material /
- blasting material

HTML全文

0. 引言

随着城市化进程的不断推进，地下管线的出现极大改善和缓解了城市用地紧张的窘迫境遇。作为生命线工程重要组成部分的隧道工程，具有明显线性特征，当不可避免的跨越活跃断裂带及影响区域时将给隧道结构带来直接或潜在的多种有害影响。近年来，活跃断裂带给穿越或邻近隧道带来的灾难性破坏屡见不鲜。如2008年汶川地震后发现穿越映秀大断裂与龙溪断裂的龙溪隧道路面出现严重错位和隆起^[1]，见图 1。1999年台湾集集地震后发现新建三义铁路隧道多处衬砌结构遭受破坏^[2]，见图 2。可见，断层错动对服役期管线结构的不利影响是值得特别注意的，如何避免和降低断层错动给对役期管线结构安全性带来的有害影响具有研究意义。

图 1 龙溪隧道

Figure 1. Longxi tunnel

下载: 全尺寸图片幻灯片

图 2 新建三义铁路隧道

Figure 2. New Sanyi railway tunnel

下载: 全尺寸图片幻灯片

国内外诸多学者分别采用现场调研、理论分析、模型试验和数值模拟等手段开展对跨活动断裂带及影响区域隧道结构响应规律的研究。现场调研可获取断层错动时隧道结构最真实的响应规律和破损情况。在对地震后52条隧道进行全面调查的基础上，Shen等^[1]采用一种新的损伤评价标准对隧道损伤等级进行了系统分类。汶川震害调查资料表明隧道洞口结构是仅次于断层破碎带段隧道结构震害的严重区段^[3-4]。也有学者分析发现穿越活跃断裂带及场地上覆土层的隧道破坏极其严重^[5-6]。理论分析在研究管道结构力学特性问题得到了广泛应用^[7-9]。杨步云等^[10]建立了一种考虑衬砌与围岩非连续变形的动接触力算法，分析了断层厚度、倾角、接触作用及断层对隧道衬砌地震响应及损伤破坏特性的影响。Yu等^[11]推导了一种用于研究非均质地基中长隧道承受正弦剪切运动下的地震反应的解析解。林存刚等^[12]引入Pasternak地基模型，采用有限差分方法推导了盾构隧道开挖地层损失下带接头管线的挠曲解答。徐日庆等^[13]推导了考虑隧道剪切效应及埋深效应的基坑开挖下卧隧道形变响应的半解析解。刘国钊等^[14]推导了错动作用下穿越活动性断裂带隧道的纵向响应的解析解并进行了验证。上述研究尚未涉及到埋置于断层上覆土层中管线结构纵向响应规律的研究，即关于断层错动下跨断层上覆土层管线结构纵向响应解析研究鲜有报道。

模型试验和数值模拟可为理论分析提供数据支撑，可较好地还原断层错动下管线结构的响应规律。刘学增等^[15-17]通过模型试验研究了不同断层倾角、错动方式作用下隧道的受力变形机制。王道远等^[18]通过开展抗错断模型试验以研究逆断层黏滑错动条件下隧道抗错断力学机制。孙飞等^[19]揭示了60°正断层黏滑错动下的地铁隧道分段式衬砌结构响应规律。Kiani等^[20]对正断层作用下分段隧道进行了一系列离心模型试验。Demirci等^[21]介绍了一系列连续埋地管道在逆断层运动下的试验结果。不少学者通过数值模拟研究了正断层^[22]、逆断层^[23-24]和走滑断层^[25-26]错动下隧道响应规律和变形特征，及场脉冲型地震作用下跨断层隧道结构地震响应特性^[27]。Yang等^[9]确定了断层表面附近的变形模式和断层尖端扩展的演化规律。Fadaee等^[28]采用三维有限元（FE）模型，研究了地下管道与逆断层破裂的相互作用。可见，管线结构与地基间的相互作用是研究管线结构纵向响应规律的关键因素。

鉴于此，本文考虑管线结构–地基的非线性相互作用，引入双参数Pasternak地基模型，结合补余误差函数，推导了断层错动下埋置于断层上覆土层中地下管线结构纵向响应解析解，以进一步揭示断层错动下地下管线结构纵向响应规律。借助模型试验和数值模拟结果验证了解析解的正确性。最后对地基剪切刚度、地基反力系数和断层倾角3个参数的敏感性进行了算例分析，总结了断层错动下管线结构的纵向响应规律，以期为跨断层地下管线结构的抗错断设计和施工提供具有参考价值的结论。

1. 断层错动下地下管线纵向响应解析解

相比于传统Winkler地基模型而言，双参数Pasternak地基模型假设地基弹簧与结构之间存在一层只可产生竖向剪切变形且不可产生压缩变形的剪切层^[29]，考虑了土体中剪切层的存在可较真实地反应结构与地基之间的相互作用。底部基岩错动引起场地上覆土层发生破裂，导致埋地管线结构和地面产生不均匀变形，直接威胁到结构整体的安全性。图 3分别展示了断层错动诱发理想地表和地下管线的变形分布特征和双参数Pasternak弹性地基梁模型。依托已有研究内容和结论，论文建立了基于双参数Pasternak地基模型的断层错动下地下管线纵向响应解析解。

图 3 断层诱发理想地表变形机制和双参数Pasternak地基梁

Figure 3. Idealized ground deformation mechanism induced by fault and double-parameter Pasternak foundation beam

下载: 全尺寸图片幻灯片

在建立力学模型时，作如下假定和简化处理：①基岩上盘刚域内且距断层迹线较远的围岩体的垂直位移与水平位移之比为tanα（α为断层倾角）^[30]；②基岩下盘固定区域内距断层迹线较远的围岩体在断层错动过程中保持静止^[30]；③将地下管线视为无限长的Euler-Bernoulli梁；④将地基土视为考虑土体剪切刚度的Pasternak地基模型；⑤断层错动过程中地下管线与地基紧密接触；⑥将地下管线承受附加荷载位置处的地基视为均质各向同性半无限弹性体；⑦仅考虑地下管线在垂直方向上的受力和变形；⑧管线与地基变形增量满足线性关系。

1.1 地表位移拟合函数——补余误差函数（erfc）

学者研究分析发现地面变形具有非对称特征^[31]，可采用剖面函数或拟合函数来模拟由于地下开采、结构开挖等多种人为活动造成的自由场地面变形。结合大量实测数据，Roboski等^[32]提出采用补余误差函数来拟合平行于开挖支护墙方向的地表变形形状。

补余误差函数提供了一个从一端的最小值到另一端的最大值的逐渐倾斜的剖面，可用来逼近断层错动下自由场地表变形分布规律，选择补余误差函数来拟合断层错动引起地面变形规律具有研究意义。补余误差函数为

，

${\text{erfc}}(x) = 1 - {\text{erf}}(x) = \frac{2}{{\sqrt {\text{π }} }}{\rm \int}_x^\infty {\exp ( - {u^2})} {\text{d}}u \text{，}$

(1)

式中， ${\text{erf}}(x)$ 为误差函数，定义为 ${\text{erf}}(x) =$ $\frac{2}{{\sqrt {\text{π }} }}\int_0^x {\exp ( - {u^2})} {\text{d}}u$ ， $u$ 为归一化高斯函数变量。

Cai等^[30]介绍了一种新的半经验方法，用于计算不排水黏土断层作用引起的地表和地下结构变形。据此，提出位移拟合函数表达式：

$\Delta h\frac{h}{2} = \left\{ {{\text{erf}}[{B_Z}(\cot \alpha + x/H) - 2]} \right\} 。$

(2)

式中 $\Delta h$ 为地表或管线结构垂向位移（m）；h为断层错动位移（m）； ${B_Z}$ 为不依赖土体深度的形状参数，取2.2^[33]；H为土层厚度（m）。

1.2 解析解推导

在竖向荷载 $f(x)$ 作用下，Pasternak弹性地基的挠度微分方程为

$EI\frac{{{{\text{d}}^4}y}}{{{\text{d}}{x^4}}} - Gb\frac{{{{\text{d}}^2}y}}{{{\text{d}}{x^2}}} + kby = bf(x) 。$

(3)

式中y为管线的变形；EI为管线结构的等效弯曲刚度（N·m²）；G为围岩垂直剪切模量，计算公式为 $G = {E_{\text{s}}}{H_1}/6(1 + {\nu _{\text{s}}})$ ^[34]， ${E_{\text{s}}}$ 为地基弹性模量（N/m²），H₁为管线埋深（m）， ${\nu _{\text{s}}}$ 为围岩泊松比；b为管线有效宽度（m）；k为地基反力系数（N/m³），计算公式为 $k=k_{\infty} / \eta=3.08 E_{\mathrm{s}} \sqrt[8]{16 E_{\mathrm{s}} b^4 / E I} / \eta\left(1-v_{\mathrm{s}}^2\right),$ ${k_\infty }$ 为无限远处的地基反力系数， $\eta$ 为考虑管线埋深影响系数^[35]； $f(x)$ 为断层错动传递到管线上的附加荷载，计算公式为 $f(x) = k\Delta h$ 。

定义以下参数：Winkler地基模型上Bernoulli-Euler梁的特征值 $\beta=\sqrt[4]{k b / E I}$ ，Pasternak地基模型特征值 $\gamma = \sqrt {{k \mathord{\left/ {\vphantom {k G}} \right. } G}}$ ^[34]。

$\rho = {(\beta /\lambda )^2} = G/2\sqrt[{}]{{kEI/b}} 。$

(4)

将式（2），（4）代入非齐次微分方程（3）整理得

$\frac{{\text{d}}^{4}y}{\text{d}{x}^{4}}-4{\beta }^{2}\rho \frac{{\text{d}}^{2}y}{\text{d}{x}^{2}}+4{\beta }^{4}y=\frac{bhk}{2EI}\left\{\text{erfc}[2.2(\mathrm{cot}\alpha +x/{H}_{2})-2]\right\}。$

(5)

解得非齐次方程（5）的通解为

$y = {{\text{e}}^{\lambda x}}({c_1}\cos \omega x + {c_2}\sin \omega x) + {{\text{e}}^{ - \lambda x}}({c_3}\cos \omega x + {c_4}\sin \omega x) + \\ \frac{bhk}{\sqrt{\text{π}}({\lambda }^{4}-4{\beta }^{2}\rho {\lambda }^{2}+4{\beta }^{4}\lambda )EI}{\displaystyle {\int }_{2.2\left(\mathrm{cot}\alpha +\frac{x}{{H}_{2}}\right)-2}^{\infty }\mathrm{exp}(-{u}^{2})\text{d}u}\text{，}$

(6)

式中， $\lambda = \beta \sqrt {1 + {\beta ^2}/{\gamma ^2}}$ ， $\omega = \beta \sqrt {1 - {\beta ^2}/{\gamma ^2}}$ ， ${c}_{1}，{c}_{2}，$ ${c}_{3}，{c}_{4}$ 为待定系数。

（1）AB：

${y_1} = {{\text{e}}^{\lambda x}}({A_1}\cos \omega x + {A_2}\sin \omega x) + {\kern 1pt} {{\text{e}}^{ - \lambda x}}({A_3}\cos \omega x + {A_4}\sin \omega x) + \\ \frac{bhk}{\sqrt{\text{π}}({\lambda }^{4}-4{\beta }^{2}\rho {\lambda }^{2}+4{\beta }^{4}\lambda )EI}{\displaystyle {\int }_{2.2\left(\mathrm{cot}\alpha +\frac{x}{{H}_{2}}\right)-2}^{\infty }\mathrm{exp}(-{u}^{2})\text{d}u}。$

(7)

代入边界条件，当x→+∞时管线垂直位移为 $\Delta h$ ，代入式（7）计算得到 ${A_3} = {A_4} = 0$ 。

${y_1} = {{\text{e}}^{\lambda x}}({A_1}\cos \omega x + {A_2}\sin \omega x) + \\ \frac{{bhk}}{{\sqrt {\text{π }} ({\lambda ^4} - 4{\beta ^2}\rho {\lambda ^2} + 4{\beta ^4}\lambda )EI}}\int_{2.2\left( {\cot \alpha + \frac{x}{{{H_2}}}} \right) - 2}^\infty {\exp ( - {u^2}){\text{d}}u} 。$

(8)

（2）BC：

${y_2} = {{\text{e}}^{\lambda x}}{\text{(}}{B_1}\cos \omega x + {B_2}\sin \omega x{\text{)}} + {{\text{e}}^{ - \lambda x}}({B_3}\cos \omega x + {B_4}\sin \omega x) + \\ \frac{{bhk}}{{\sqrt {\text{π }} ({\lambda ^4} - 4{\beta ^2}\rho {\lambda ^2} + 4{\beta ^4}\lambda )EI}}\int_{2.2\left( {\cot \alpha + \frac{x}{{{H_2}}}} \right) - 2}^\infty {\exp ( - {u^2}){\text{d}}u} 。$

(9)

（3）CD:

${y_3} = {{\text{e}}^{\lambda x}}({C_1}\cos \omega x + {C_2}\sin \omega x) + {{\text{e}}^{ - \lambda x}}({C_3}\cos \omega x + {C_4}\sin \omega x) + \\ {\kern 1pt} {\kern 1pt} \frac{{bhk}}{{\sqrt {\text{π }} ({\lambda ^4} - 4{\beta ^2}\rho {\lambda ^2} + 4{\beta ^4}\lambda )EI}}\int_{2.2\left( {\cot \alpha + \frac{x}{{{H_2}}}} \right) - 2}^\infty {\exp ( - {u^2}){\text{d}}u} 。$

(10)

代入边界条件，当x→-∞时管线垂直位移为零，代入式（10）计算得到 ${C_1} = {C_2} = 0$ 。

${y_3} = {{\text{e}}^{ - \lambda x}}{\text{(}}{C_3}\cos \omega x + {C_4}\sin \omega x{\text{)}} + \\ \frac{{bhk}}{{\sqrt {\text{π }} ({\lambda ^4} - 4{\beta ^2}\rho {\lambda ^2} + 4{\beta ^4}\lambda )EI}}\int_{2.2\left( {\cot \alpha + \frac{x}{{{H_2}}}} \right) - 2}^\infty {\exp ( - {u^2}){\text{d}}u} 。$

(11)

整理可得管线位移方程为

$\{\begin{array}{l}{y}_{1}={\text{e}}^{\lambda x}\text{(}{A}_{1}\mathrm{cos}\omega x+{A}_{2}\mathrm{sin}\omega x\text{)}+\frac{bhk}{\sqrt{\text{π}}({\lambda }^{4}-4{\beta }^{2}\rho {\lambda }^{2}+4{\beta }^{4}\lambda )EI}\cdot \\ {\displaystyle {\int }_{2.2\left(\mathrm{cot}\alpha +\frac{x}{{H}_{2}}\right)-2}^{\infty }\mathrm{exp}\text{(}-{u}^{2}\text{)d}u}\text{ (}x＜-{l}_{1})\text{ }\text{，}\\ {y}_{2}={\text{e}}^{\lambda x}\left({B}_{1}\mathrm{cos}\omega x+{B}_{2}\mathrm{sin}\omega x\right)+{\text{e}}^{-\lambda x}\text{(}{B}_{3}\mathrm{cos}\omega x+{B}_{4}\mathrm{sin}\omega x\text{)}+\\ \frac{bhk}{\sqrt{\text{π}}({\lambda }^{4}-4{\beta }^{2}\rho {\lambda }^{2}+4{\beta }^{4}\lambda )EI}{\displaystyle {\int }_{2.2\left(\mathrm{cot}\alpha +\frac{x}{{H}_{2}}\right)-2}^{\infty }\mathrm{exp}(-{u}^{2})\text{d}u}\text{ (}-{l}_{1}\le x\le {l}_{2})\text{，}\\ {y}_{3}={\text{e}}^{-\lambda x}({C}_{3}\mathrm{cos}\omega x+{C}_{4}\mathrm{sin}\omega x)+\frac{bhk}{\sqrt{\text{π}}({\lambda }^{4}-4{\beta }^{2}\rho {\lambda }^{2}+4{\beta }^{4}\lambda )EI}\cdot \\ {\displaystyle {\int }_{2.2\left(\mathrm{cot}\alpha +\frac{x}{{H}_{2}}\right)-2}^{\infty }\mathrm{exp}(-{u}^{2})\text{d}u}\text{ (}{l}_{2}＜x)\text{ }。\end{array}$

(12)

式中， ${A}_{1}，{A}_{2}，{B}_{1}，{B}_{2}，{B}_{3}，{B}_{4}，{C}_{3}，{C}_{4}$ 为待定系数。管线在B和C点处满足连续性条件，挠度、转角、弯矩和剪力满足以下条件：

$\left\{\begin{array}{l}\left|\begin{array}{l}\left.y_1\right|_{x=-l_1^{-}}=y_2\end{array}\right|_{x=-l_1^{+}} \\ \left|\begin{array}{l}y_1^{\prime}\end{array}\right|_{x=-l_1^{-}}=\left.y_2^{\prime}\right|_{x=-l_1^{+}} \\ \left|-E I y_1^{\prime \prime}\right|_{x=-l_1^{-}}=-\left.E I y_2^{\prime \prime}\right|_{x=-l_1^{+}} \\ \left|-E I y_1^{\prime \prime \prime}\right|_{x=-l_1^{-}}=-\left.E I y_2^{\prime \prime}\right|_{x=-l_1^{+}}\end{array}\right.\text{，}$

(13)

$\left\{\begin{array}{l}\left.y_2\right|_{x=l_2^{-}}=\left.y_3\right|_{x=l_2^{+}} \\ \left|y_2^{\prime}\right|_{x=l_2^{-}}=\left.y_3^{\prime}\right|_{x=l_2^{+}} \\ \left|-E I y_2^{\prime \prime}\right|_{x=l_2^{-}}=-\left.E I y_3^{\prime \prime}\right|_{x=l_2^{+}} \\ -\left.E I y_2^{\prime \prime \prime}\right|_{x=l_2^{-}}=-\left.E I y_3^{\prime \prime \prime}\right|_{x=l_2^{+}}\end{array}\right.。$

(14)

由式（12）进一步求导可得到管线结构的弯矩M和剪力Q：

$\left\{\begin{array}{l}{M}_{1}=-EI{y}_{1}^{\text{'}\text{'}}\text{ (}x＜-{l}_{1})\\ {M}_{2}=-EI{y}_{2}^{\text{'}\text{'}}\text{ (}-{l}_{1}\le x\le {l}_{2}）\\ {M}_{3}=-EI{y}_{3}^{\text{'}\text{'}}\text{ (}{l}_{2}＜x)\end{array} \text{，}\right.$

(15)

$\left\{\begin{array}{Q}_{1}=-EI{y}_{1}^{\text{'}\text{'}\text{'}}\text{ (}x＜-{l}_{1})\\ {Q}_{2}=-EI{y}_{2}^{\text{'}\text{'}\text{'}}\text{ (}-{l}_{1}\le x\le {l}_{2})\\ {Q}_{3}=-EI{y}_{3}^{\text{'}\text{'}\text{'}}\text{ (}{l}_{2}＜x)\end{array} 。\right.$

(16)

2. 模型试验和数值模拟验证

2.1 模型试验

图 4为自行设计的1∶30相似模型试验装置，主要包括模型箱、加载装置和数据采集装置。模型箱尺寸为长2.2 m、宽1.2 m和高1.0 m。衬砌结构埋设位置距离上下边界分别为0.35 m和0.4 m，均大于两倍洞跨（0.16 m），距离左右边界为0.52 m，大于3倍洞跨，满足试验对于边界条件的要求。根据相似第三定律，选取几何相似比C_l和密度相似比C_γ量纲为基本量纲，由量纲矩阵和量纲和谐原理确定相似准则及相似指数，得到各物理参数相似比为C_l=C_σ=C_E=C_c=30，C_δ=1，C_γ=C_ε=C_μ=C_φ=1。通过控制加载装置在水平方向和垂直方向等位移加载以实现45°逆断层错动作用，加载速率控制为1 mm/min。

图 4 模型试验装置

Figure 4. Model test devices

下载: 全尺寸图片幻灯片

以重力和弹性模量为控制指标，通过一系列室内配合比试验，确定了衬砌结构相似材料的配比为25（高强石膏粉）∶5（低强度石膏粉）∶33（石英砂）∶48（重晶石）∶29（水）。原型和模型材料的物理力学参数如表 1所示。采用均匀性良好的黄砂来模拟围岩，采用分层夯实进行铺设，达到设计高度时埋设衬砌结构和布设传感器。

表 1 原型和模型材料的物理力学参数

Table 1. Physical and mechanical parameters of prototype and model materials

参数	原型	模型	测量值	相似比
密度/(kg·m^-3)	2400~2500	2400	2300~2400	1
杨氏模量/MPa	33500	111.67	900~980	34.8
泊松比	0.20	0.20	0.20~0.25	1
抗压强度/MPa	20.1	0.67	0.762	26.4
摩擦角/(°)	50	50	50~54	1

下载: 导出CSV

| 显示表格

2.2 数值模拟

采用ABAQUS有限元软件建立三维有限元分析模型，如图 5所示，模型长×宽×高为200 m×36 m×27 m，其中上覆土层和距基岩厚度分别为10.5 m和12 m。围岩和衬砌结构等相关计算参数见表 2。围岩采用理想Mohr-Coulomb弹塑性模型，衬砌结构采用ABAQUS软件中混凝土塑性损伤模型，根据我国混凝土结构设计规范（GB50010—2010）的规定，定义衬砌混凝土弹塑性应力应变关系。实际工程中，隧道二次衬砌采用C45混凝土，损伤参数见表 3，将衬砌结构视为连续均质结构。将隧道与围岩体之间的接触面设为罚摩擦，摩擦因数取值为0.4。断层错动模拟过程分为两个阶段：①初始地应力平衡。在三维模型底部和侧边界施加法向约束，顶部为自由边界；②断层错动。释放上盘底部和侧边界的法向约束，并对上盘整体施加位移荷载以模拟产生的45°逆断层错动。

图 5 三维有限元分析模型

Figure 5. Three-dimensional finite element analytic model

下载: 全尺寸图片幻灯片

表 2 围岩和衬砌结构计算参数

Table 2. Physical and mechanical parameters

隧道结构			围岩		断层位移/m	断层倾角/(°)
杨氏模量/MPa	洞跨/m	厚度/m	杨氏模量/MPa	泊松比	断层位移/m	断层倾角/(°)
33500	4.8	0.6	18	0.4	0.8	45

下载: 导出CSV

| 显示表格

表 3 混凝土损伤参数（C45）

Table 3. Damage parameters of concrete (C45)

压缩应力/MPa	非弹性应变/10^-3	压缩损伤因子	拉伸应力/MPa	开裂应变/10^-3	拉伸损伤因子
5.82	0.0000	0.0000	1.26	0.0000	0.0000
20.10	0.8018	0.3577	2.01	0.0282	0.2256
17.91	1.6030	0.5194	1.18	0.1608	0.5462
14.41	2.5196	0.6460	0.81	0.2729	0.7246
11.66	3.4112	0.7315	0.63	0.3789	0.8150
10.11	4.0630	0.7773	0.53	0.4824	0.8661
8.21	5.1264	0.8313	0.46	0.5848	0.8979
6.65	6.3782	0.8735	0.40	0.6866	0.9192
5.29	8.0237	0.9087	0.36	0.7879	0.9341
4.58	9.2474	0.9260	0.33	0.8889	0.9451
4.29	9.8571	0.9329	0.31	0.9897	0.9534

下载: 导出CSV

| 显示表格

2.3 结果分析

图 6，7展示了管线变形和弯矩的解析解结果和模型试验与数值模拟结果。通过分析发现，断层错动时-25~20 m范围内管线结构发生显著受迫响应，位移发生剧烈变化，沿纵向呈Z型分布，管线结构弯矩沿纵向呈现倒S型分布特征，管线结构从左侧和右侧分别靠近断层迹线时将承受最大正弯矩和最大负弯矩。影响区内管线结构的弯矩表现为数值模拟结果＞解析解结果＞模型试验结果，这可能是因为解析解假定管线结构与地基紧密接触，而数值模拟中可能会在管线结构底板出现脱空区，扩大影响区域，别外，围岩和衬砌结构参数取值也是原因之一。但位移和弯矩的解析解计算结果在影响区域的变化趋势和模型试验与数值模拟结果基本吻合，证明了解析解的可行性和合理性。综上，本文建立的断层错动下管线结构纵向响应解析解是可行的，可深入开展断层错动下管线结构纵向响应规律分析。

图 6 管道位移沿纵向分布规律对比

Figure 6. Comparison of displacement distribution of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 7 管道弯矩沿纵向分布规律对比

Figure 7. Comparison of bending moment distribution of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

3. 参数敏感性分析

地基剪切刚度和地基反力系数作为双参数Pasternak地基模型的两个关键参数，两参数的取值对地下管线结构的响应规律有主要影响，断层倾角变化产生的影响也不可忽略。以2.2节中选定的模型参数为标准，对地基剪切刚度G、地基反力系数k和断层倾角α三参数进行敏感性分析。

3.1 地基剪切刚度G

为研究地基剪切刚度G变化对管道结构纵向响应规律的影响，选取0，0.1G，0.5G，1.0G和10G 5种不同地基剪切刚度带入解析解开展计算分析，计算时保证其他物理力学参数不变。

由图 8~10分析可知，地基剪切刚度的增加不改变管线结构位移影响区域（-11~9 m）。当地基剪切刚度由0.1G增加至10G时，管道结构的位移、弯矩和剪力逐渐减小，其中位移、弯矩和剪力最大值分别减小了7.86%，12.31%和13.36%，如0.1G，0.5G，1.0G和10G时位移值分别为0.7996，0.7934，0.7862和0.7413 m。在y=-4.5 m和y=2.5 m位置处管线结构承受最大正弯矩和最大负弯矩，说明该处管线结构将处于最不利的受拉和受压状态。在y=-1 m位置处管线结构将承受最大剪力，结构在该区域遭受最强的剪切作用易发生错台等破坏。在设计和施工时应加强对以上三处最不利管线断面的保护。

图 8 管线结构位移沿纵向分布规律

Figure 8. Displacements of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 9 管线结构弯矩沿纵向分布规律

Figure 9. Bending moments of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 10 管线结构剪力沿纵向分布规律

Figure 10. Shear forces of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

由图 9和图 10对比可得，当剪切刚度G为0时，Pasternak地基模型将退化为传统Winkler地基模型，结构承受的弯矩和剪力达到最大，而当地基剪切刚度为1.0G时解析解计算结果更接近数值模拟计算结果。可见忽略地基剪切刚度时管线结构的受力偏大，与真实受力存在较大差异，地基剪切刚度的引入可以更好考虑管线结构和地基之间的联系，反映出地基应力扩散性质对管线结构纵向响应规律的影响。

3.2 地基反力系数k

由1~2节中地基反力系数k的计算公式可知，地基反力系数k与地基弹性模量之间存在正相关关系。为研究地基系数k变化对管道结构纵向响应规律的影响，选取0.1k，0.5k，1.0k和10k 4种不同地基反力系数带入解析解开展计算分析，计算时保证其他物理力学参数不变。

由图 11~13分析可知，随着地基系数的增加，管道–地基非线性相互作用逐渐加强，使得管线结构的位移响应影响范围逐渐减小，最终位移达到了0.7862 m。如0.1k，0.5k，1.0k和10k时位移影响范围分别为-13~12 m，-11.5~10 m，-11~9 m和-5~3.5 m。当地基系数由0.1k增加至10k时，管道结构的弯矩值和剪力值迅速增大，较前者分别增长了14.7倍和54.7倍，影响范围与位移影响范围一致。以1.0k为例分析，管线结构的弯矩沿纵向呈倒S性状分布，最大正弯矩和负弯矩出现在y=-4.5 m和y=2.5 m断面处，管线结构处于最不利的受拉和受压状态。在影响范围内靠近断层迹线区域弯矩出现反弯点，在该区域管线结构会承受最大剪力，易发生剪切破坏，可参考影响范围划定重点抗错断设防区域。权衡地基反力系数对影响范围和结构受力两者的影响，可适当提高地基反力系数以提高埋地管线结构的抗错断能力。

图 11 管线结构位移沿纵向分布规律

Figure 11. Displacements of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 12 管线结构弯矩沿纵向分布规律

Figure 12. Bending moments of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 13 管道结构剪力沿纵向分布规律

Figure 13. Shear forces of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

3.3 断层倾角α

为研究断层倾角变化对管道结构纵向响应规律的影响，选取15°，30°，45°，60°和75°5个不同断层倾角带入解析解开展计算分析，计算时保证其他物理力学参数不变。

由图 14~16分析可知，随着断层倾角的增大，管线结构位移、弯矩和剪力影响区域逐渐减小，但最大值保持不变，当倾角为15°，45°和75°时主要影响范围分别为-20~18 m、-11~9 m和-5~4 m。在影响区域内管线结构弯矩和剪力值较大，出现了明显的应力集中现象，这对管线结构构成了严重威胁，应重点关注。基岩错动必然带动上盘（活动盘）和断层迹线附近土体产生空间上的运动，传播途径包裹的土体大致呈倒三角形状，即剪切带，穿越剪切带的管线结构受力较大。断层倾角越小，剪切带的区域也就越大，这与Liu等^[36]得到的结论一致。

图 14 管线结构位移沿纵向分布规律

Figure 14. Displacements of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 15 管线结构弯矩沿纵向分布规律

Figure 15. Bending moments of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

图 16 管道结构剪力沿纵向分布规律

Figure 16. Shear forces of pipelines along longitudinal direction

下载: 全尺寸图片幻灯片

4. 结论

基于双参数Pasternak地基模型，结合补余误差函数，推导出断层错动下埋地管线结构纵向响应解析解，然后与模型试验和数值模拟结果进行对比以验证解析解正确性，并对地基剪切刚度、地基反力系数和断层倾角开展参数敏感性分析，得到主要结论如下：

（1）考虑到管道–地基间非线性相互作用，引入了双参数Pasternak地基模型，建立了断层错动下埋地管线结构纵向响应解析解。解析解计算结果在影响区域的变化趋势和模型试验与数值模拟结果基本吻合，证明了解析解的合理性和适用性。

（2）地基剪切刚度是Pasternak模型的关键参数。随地基剪切刚度的增加，管线结构的位移、弯矩和剪力值均出现不同程度的减小，但影响范围没有改变。相比于传统的Winkler地基模型，考虑了地基剪切刚度的Pasternak地基模型计算得到的管线结构的受力更加合理。

（3）随地基系数的增加，管线结构位移、弯矩和剪力的影响区域逐渐减小，但影响区域内结构的弯矩和剪力值数倍于其他区域，结构出现明显应力集中现象，易出现损坏。可适当提高地基反力系数来提高管线结构的抗错断能力。

（4）管线结构沿纵向位移、弯矩和剪力的影响区域随断层倾角的增大而减小。这主要由于基岩错动时在上覆围岩体中形成倒三角形状的剪切带，跨越剪切带的管线结构出现明显应力集中现象，该区域为主要的灾害发生区域。

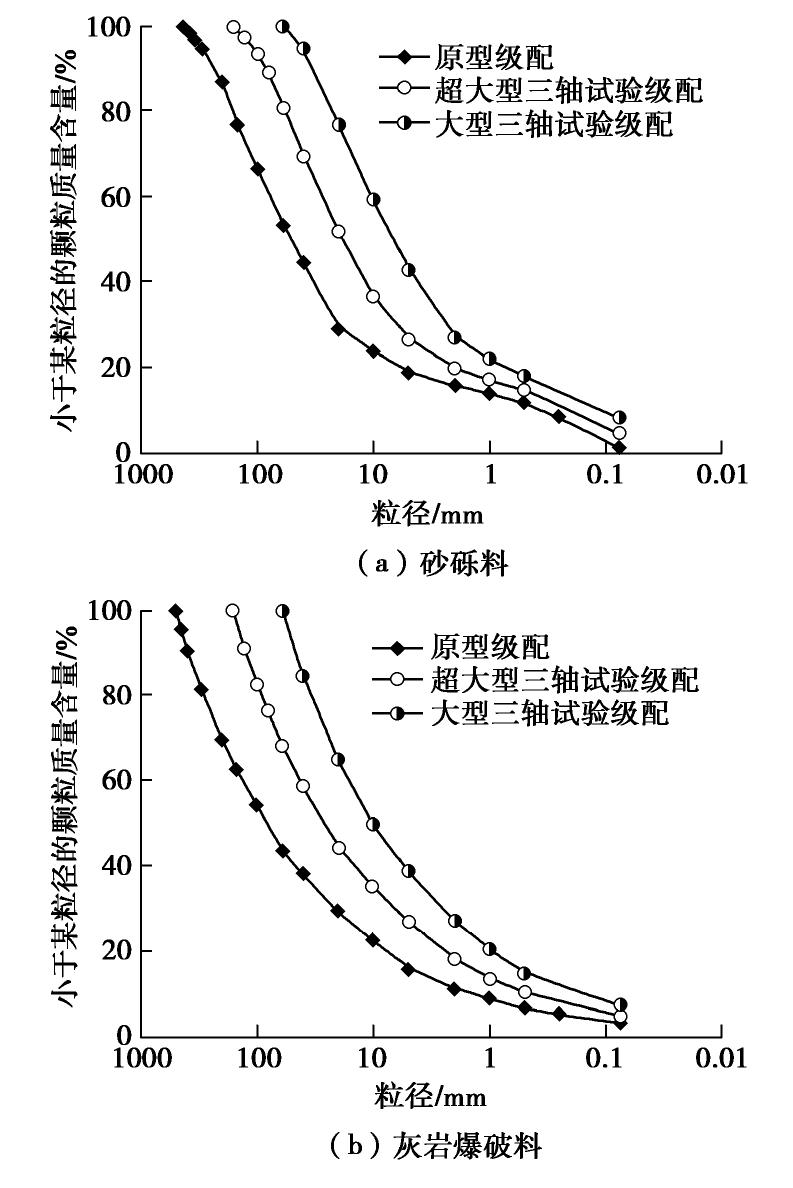

图 1 原型级配及试验级配

Figure 1. Grain-size distribution curves

下载: 全尺寸图片幻灯片

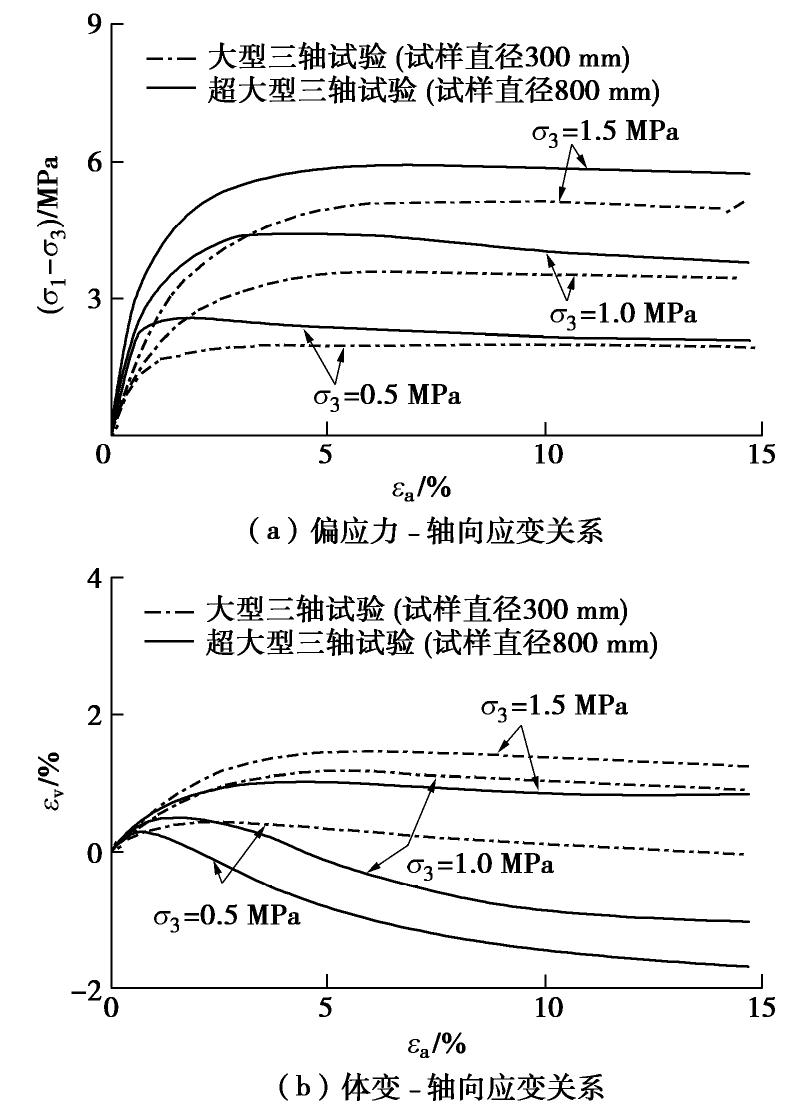

图 2 砂砾料偏应力-应变-体变关系

Figure 2. ( $σ_{1} -$ $σ_{3}$ )- $ε_{a}$ - $ε_{v}$ relation curves of gravel materials

下载: 全尺寸图片幻灯片

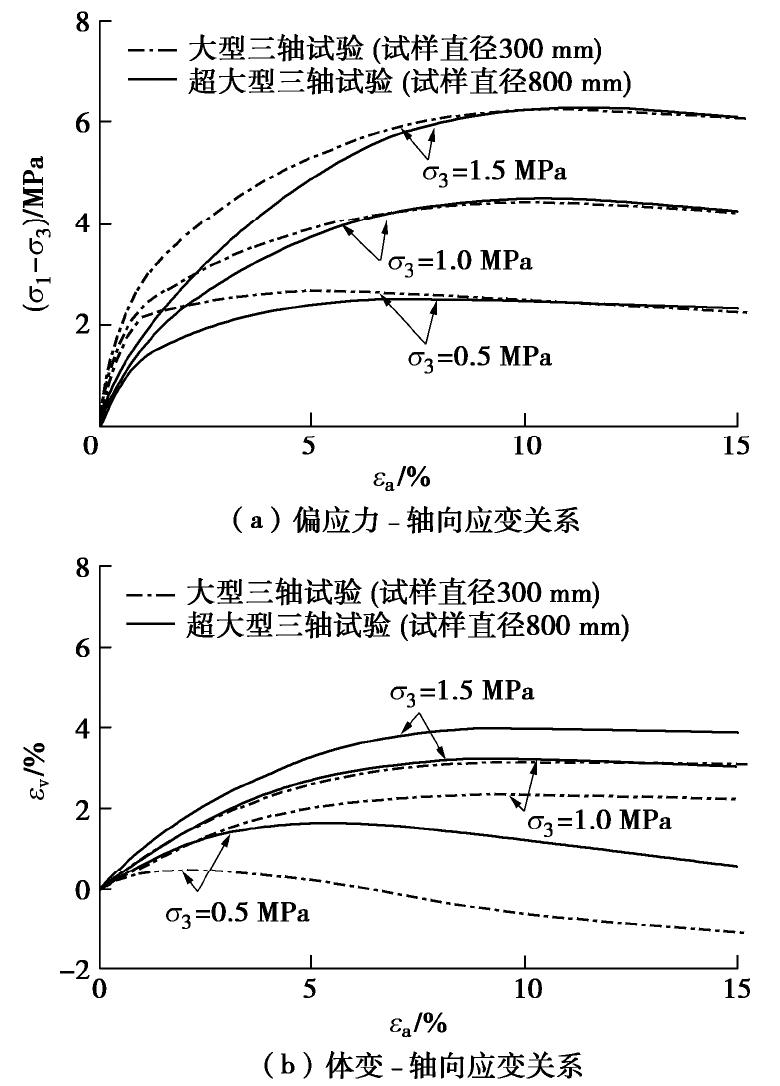

图 3 灰岩爆破料偏应力-应变-体变关系

Figure 3. $(σ_{1} - σ_{3})$ - $ε_{a}$ - $ε_{v}$ relation curves of limestone blasting materials

下载: 全尺寸图片幻灯片

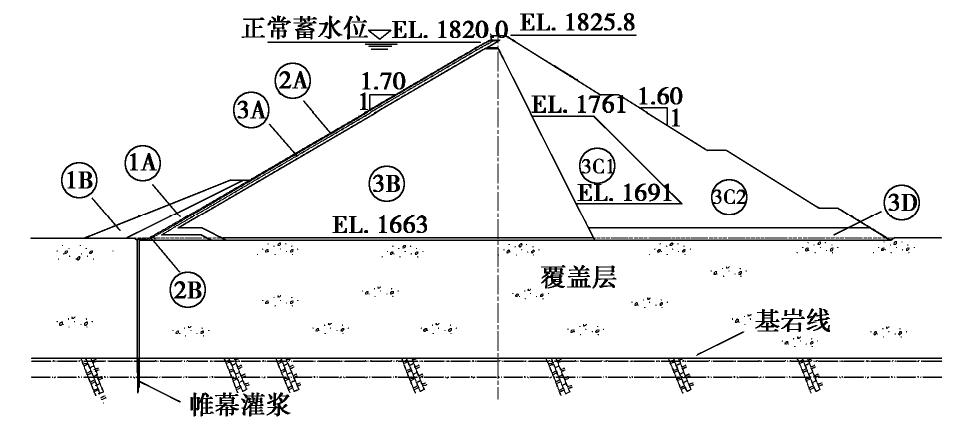

图 4 阿尔塔什面板坝典型横剖面示意图

Figure 4. Typical cross section of Aertashi CFRD

下载: 全尺寸图片幻灯片

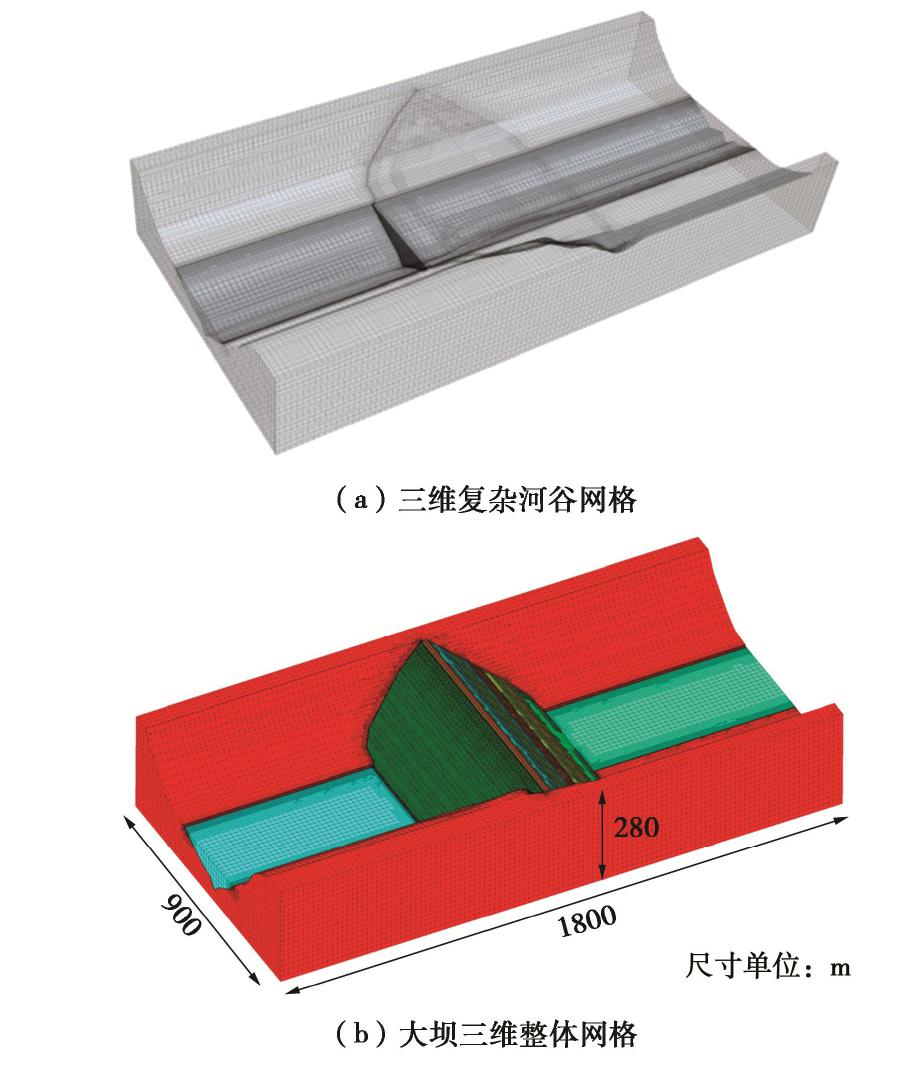

图 5 阿尔塔什三维复杂河谷网格与大坝三维整体网格

Figure 5. Mesh of 3D complex valley and overall FEM mesh of Aertashi CFRD

下载: 全尺寸图片幻灯片

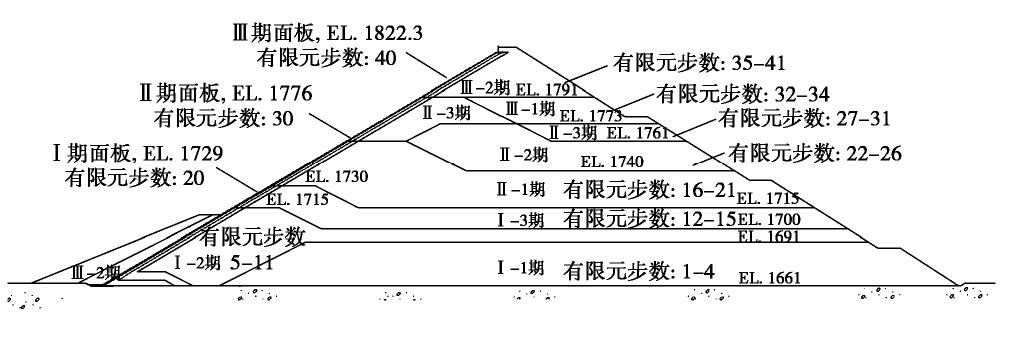

图 6 阿尔塔什面板坝施工填筑过程

Figure 6. Construction stages of Aertashi CFRD

下载: 全尺寸图片幻灯片

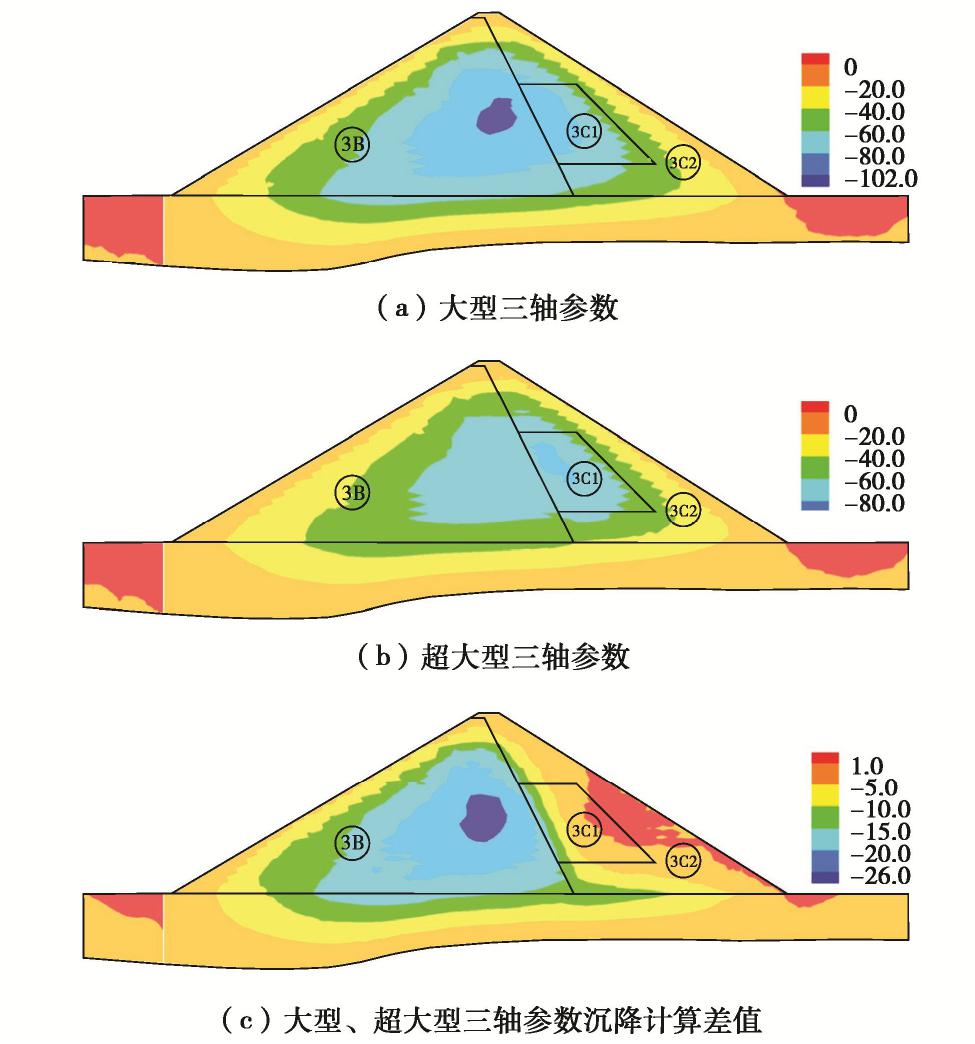

图 7 竣工期典型横断面竖向沉降图（单位：cm,沉降为负）

Figure 7. Settlement contours of typical section after construction

下载: 全尺寸图片幻灯片

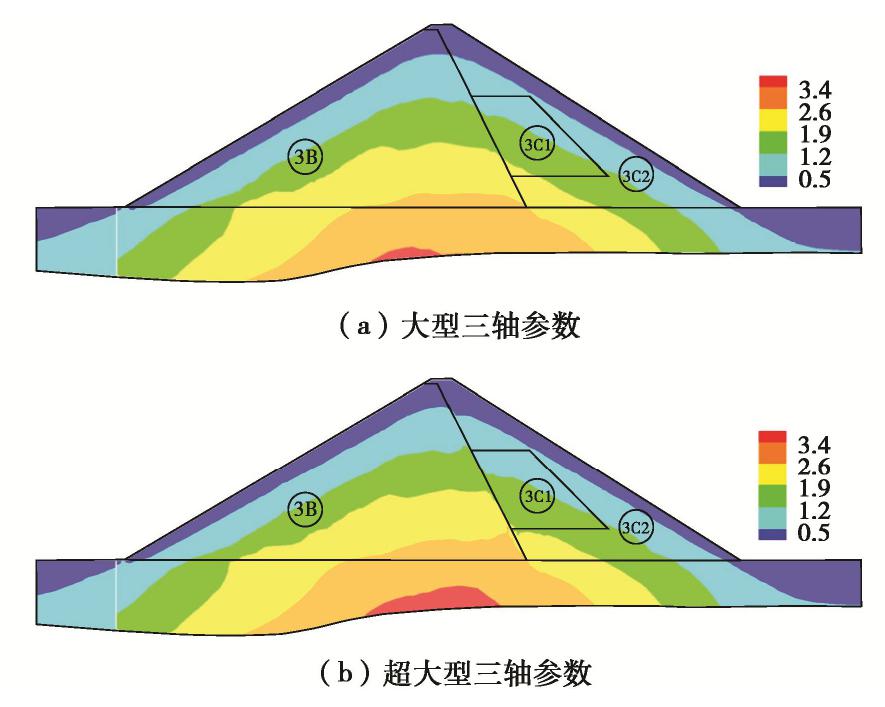

图 8 竣工期典型横断面大主应力分布图

Figure 8. Contours of major principal stress of typical section after construction

下载: 全尺寸图片幻灯片

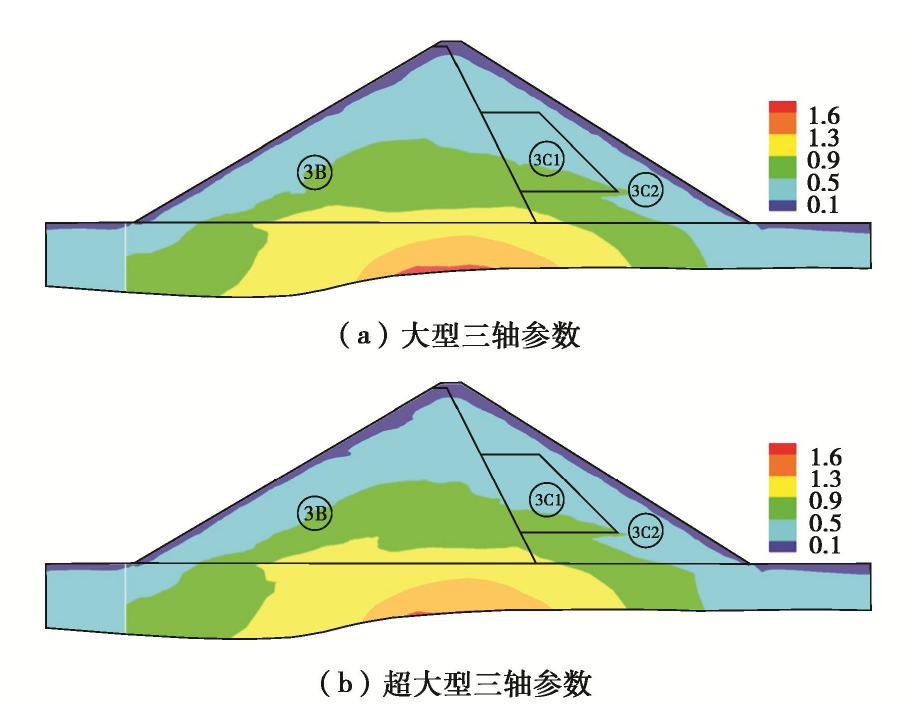

图 9 竣工期典型横断面小主应力分布图

Figure 9. Contours of minor principal stress of typical section after construction

下载: 全尺寸图片幻灯片

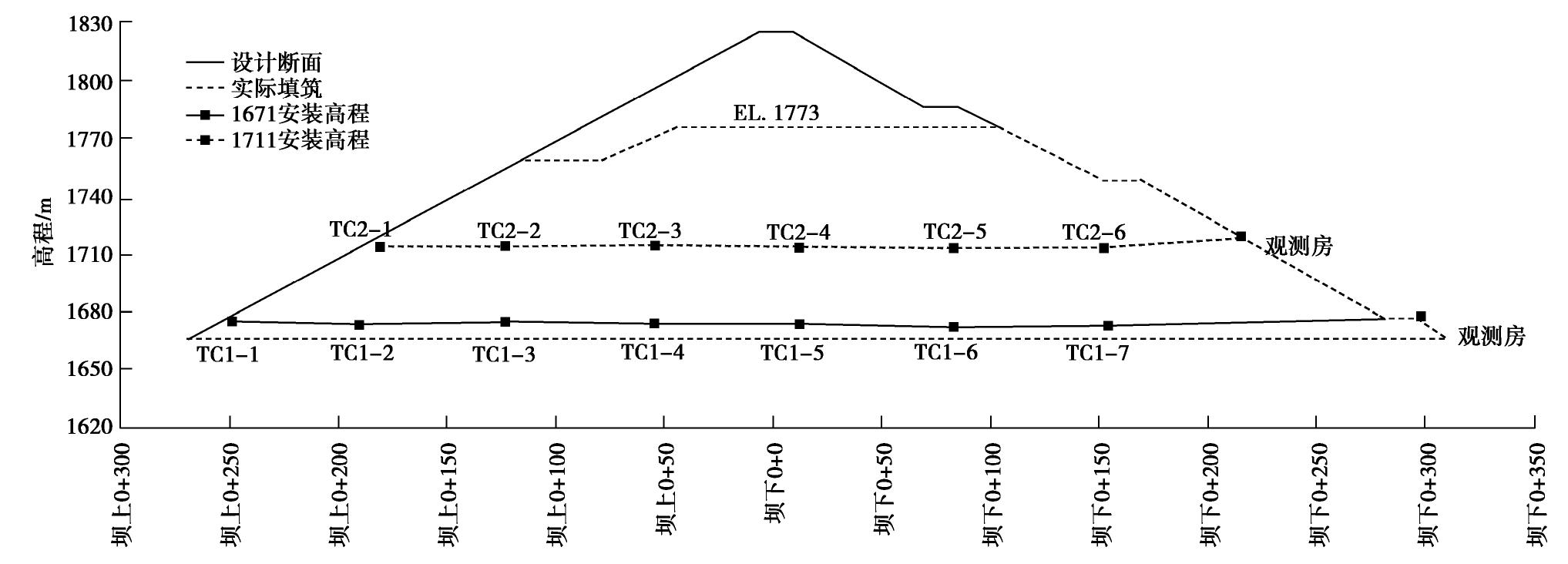

图 10 大坝0+475断面测点位置示意图

Figure 10. Displacement gauges in cross section 0+475 of Aertashi CFRD

下载: 全尺寸图片幻灯片

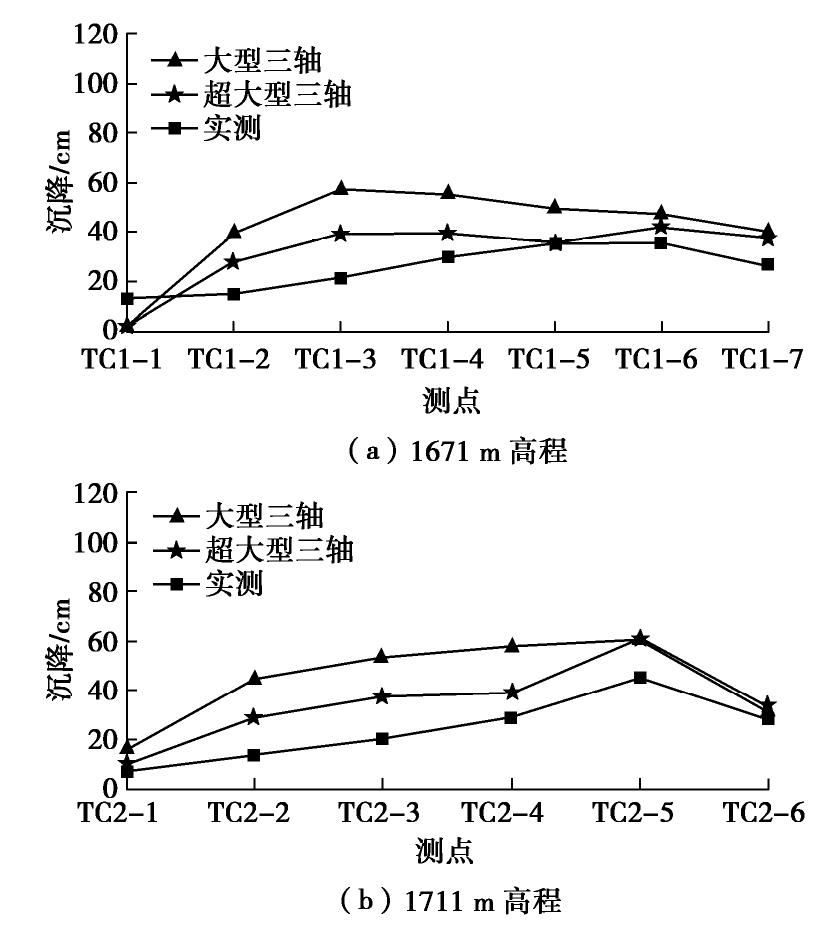

图 11 大坝0+475断面沉降实测和计算对比

Figure 11. Comparison between simulated and measured settlements of cross section 0+475

下载: 全尺寸图片幻灯片

表 1 试验控制条件

Table 1 Control conditions in tests

材料名称	试样直径/mm	最大粒径/mm	制样干密度/(g·cm^-3)	围压 $σ_{3}$ /MPa
砂砾料	800	160	2.302	0.5,1.0,1.5
砂砾料	300	60	2.302	0.5,1.0,1.5
灰岩爆破料	800	160	2.155	0.5,1.0,1.5
灰岩爆破料	300	60	2.155	0.5,1.0,1.5

下载: 导出CSV

表 2 不同围压下灰岩爆破料的颗粒破碎率B_m

Table 2 Variation of particle breakage B_m with confining pressure for limestone blasting materials (%)

试验类型	$σ_{3}$ /MPa
试验类型	0.5	1.0	1.5
超大型三轴试验	7.6	10.2	12.8
大型三轴试验	4.8	6.4	9.6

下载: 导出CSV

表 3 不同围压下砂砾料的颗粒破碎率B_m

Table 3 Variation of particle breakage B_m with confining pressure for gravel materials (%)

试验类型	$σ_{3}$ /MPa
试验类型	0.5	1.0	1.5
超大型三轴试验	1.9	3.9	5.6
大型三轴试验	1.6	3.2	4.8

下载: 导出CSV

表 4 阿尔塔什面板坝筑坝材料邓肯张E-B模型参数（不同缩尺）

Table 4 Parameters of Aertashi rockfill materials for E-B model (different model scales)

材料名称	试验设备	试样直径/mm	φ₀	Δφ	k	n	R_f	k_b	m
砂砾料	大型三轴仪	300	47.9	8.0	1320	0.45	0.82	680	0.22
砂砾料	超大型三轴仪	800	52.9	9.0	1750	0.50	0.85	950	0.25
灰岩爆破料	大型三轴仪	300	52.6	8.7	1150	0.40	0.82	582	0.02
灰岩爆破料	超大型三轴仪	800	50.2	6.5	980	0.33	0.74	420	0.01
垫层料	大型三轴仪	300	54.3	10.3	1800	0.50	0.80	950	0.35

下载: 导出CSV

参考文献(24)

[1]	孔宪京, 徐斌, 邹德高, 等. 混凝土面板坝面板动力损伤有限元分析[J]. 岩土工程学报, 2014, 36(9): 1594-1600. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201409007.htm KONG Xian-jing, XU Bin, ZOU De-gao, et al. Finite element dynamic analysis for seismic damage of slabs of concrete faced rockfill dams[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(9): 1594-1600. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201409007.htm
[2]	陈生水. 土石坝试验新技术研究与应用[J]. 岩土工程学报, 2015, 37(1): 1-28. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201501002.htm CHEN Sheng-shui. Experimental techniques for earth and rockfill dams and their applications[J]. Chinese Journal of Geotechnical Engineering, 2015, 37(1): 1-28. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201501002.htm
[3]	陈生水, 凌华, 米占宽, 等. 大石峡砂砾石坝料渗透特性及其影响因素研究[J]. 岩土工程学报, 2019, 41(1): 26-31. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201901004.htm CHEN Sheng-shui, LING Hua, MI Zhan-kuan, et al. Experimental study on permeability and its influencing factors for sandy gravel of Dashixia dam[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(1): 26-31. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201901004.htm
[4]	MARSAL R J. Large scale testing of rockfill materials[J]. Journal of the Soil Mechanics & Foundations Division, 1967, 93(2): 27-43.
[5]	MARACHI N D, CHAN C K, SEED H B. Evaluation of properties of rockfill materials[J]. Journal of the Soil Mechanics and Foundations Division, 1972, 98(1): 95-114. doi: 10.1061/JSFEAQ.0001735
[6]	李凤鸣, 卞富宗. 两种粗粒土的比较试验[J]. 勘察科学技术, 1991(2): 25-29. https://www.cnki.com.cn/Article/CJFDTOTAL-KCKX199102006.htm LI Feng-ming, BIAN Fu-zong. Comparison of two rockfill tests[J]. Site Investigation Science and Technology, 1991(2): 25-29. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-KCKX199102006.htm
[7]	王继庄. 粗粒料的变形特性和缩尺效应[J]. 岩土工程学报, 1994, 16(4): 89-95. doi: 10.3321/j.issn:1000-4548.1994.04.012 WANG Ji-zhuang. Deformation characteristic and scale effect of rockfiil material[J]. Chinese Journal of Geotechnical Engineering, 1994, 16(4): 89-95. (in Chinese) doi: 10.3321/j.issn:1000-4548.1994.04.012
[8]	VARADARAJAN A, SHARMA K G, VENKATACHALAM K, et al. Testing and modeling two rockfill materials[J]. Journal of Geotechnical & Geoenvironmental Engineering, 2003, 129(3): 206-218.
[9]	李翀, 何昌荣, 王琛, 等. 粗粒料大型三轴试验的尺寸效应研究[J]. 岩土力学, 2008, 29(增刊1): 563-566. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2008S1113.htm LI Chong, HE Chang-rong, WANG Chen, et al. Study of scale effect of large-scale triaxial test of coarse-grained materials[J]. Rock and Soil Mechanics, 2008, 29(S1): 563-566. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2008S1113.htm
[10]	凌华, 殷宗泽, 朱俊高, 等. 堆石料强度的缩尺效应试验研究[J]. 河海大学学报(自然科学版), 2011, 39(5): 540-544. https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201904019.htm LING Hua, YIN Zong-ze, ZHU Jun-gao, et al. Experimental study of scale effect on strength of rockfill materials[J]. Journal of Hohai University (Natural Sciences), 2011, 39(5): 540-544. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201904019.htm
[11]	HU W, DANO C, HICHER P Y, et al. Effect of sample size on the behavior of granular materials[J]. Geotechnical Testing Journal, 2011, 34(3): 186-197.
[12]	HONKANADAVAR N P, GUPTA S L. Effect of particle size and confining pressure on shear strength parameter of rockfill materials[J]. Academic Research, 2012, 1(1): 49-63.
[13]	孔宪京, 宁凡伟, 刘京茂, 等. 基于超大型三轴仪的堆石料缩尺效应研究[J]. 岩土工程学报, 2018, 41(2): 255-261. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201902003.htm KONG Xian-jing, NING Fan-wei, LIU Jing-mao, et al. Scale effect of rockfill materials using super large triaxial tests[J]. Chinese Journal of Geotechnical Engineering, 2018, 41(2): 255-261. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201902003.htm
[14]	褚福永, 朱俊高, 翁厚洋, 等. 堆石料强度及变形特性缩尺效应试验[J]. 河海大学学报(自然科学版), 2019, 47(4): 381-386. https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201904019.htm CHU Fu-yong, ZHU Jun-gao, WENG Hou-yang, et al. Experimental study of scale effect on strength and deformation characteristics of rock-fill materials[J]. Journal of Hohai University (Natural Sciences), 2019, 47(4): 381-386. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201904019.htm
[15]	朱晟, 梁现培, 冯树荣. 基于现场大型承载试验的原级配筑坝堆石料力学参数反演研究[J]. 岩土工程学报, 2009, 31(7): 1138-1143. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC200907030.htm ZHU Sheng, LIANG Xian-pei, FENG Shu-rong. Back analysis of mechanical parameters of naturally graded rockfill materials based on large-scale loading plate tests[J]. Chinese Journal of Geotechnical Engineering, 2009, 31(7): 1138-1143. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC200907030.htm
[16]	孔宪京, 刘京茂, 邹德高. 堆石料尺寸效应研究面临的问题及多尺度三轴试验平台[J]. 岩土工程学报, 2016, 38(11): 1941-1947. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201611003.htm KONG Xian-jing, LIU Jing-mao, ZOU De-gao. Scale effect of rockfill and multiple-scale triaxial test platform[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(11): 1941-1947. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201611003.htm
[17]	土工试验规程：SL237—1999[S]. 1999. Specification of Soil Test: SL237—1999[S]. 1999. (in Chinese)
[18]	孔宪京, 刘京茂, 邹德高, 等. 紫坪铺面板坝堆石料颗粒破碎试验研究[J]. 岩土力学, 2014, 35(1): 35-40. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201401004.htm KONG Xian-jing, LIU Jing-mao, ZOU De-gao, et al. Experimental study of particle breakage of Zipingpu rockfill material[J]. Rock and Soil Mechanics, 2014, 35(1): 35-40. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201401004.htm
[19]	王晓鹤. 颗粒形状对堆石料强度和变形特性试验研究[D]. 大连: 大连理工大学, 2019. WANG Xiao-he. Experimental Study on Strength and Deformation Characteristics of Rockfill by Particle Shape[D]. Dalian: Dalian University of Technology, 2019. (in Chinese)
[20]	CHEN K, ZOU D, KONG X. A nonlinear approach for the three-dimensional polyhedron scaled boundary finite element method and its verification using Koyna gravity dam[J]. Soil Dynamics and Earthquake Engineering, 2017, 96: 1-12.
[21]	ZOU D G, CHEN K, KONG X J, et al. An enhanced octree polyhedral scaled boundary finite element method and its applications in structure analysis[J]. Engineering Analysis With Boundary Elements, 2017, 84: 87-107.
[22]	张宇. 高面板堆石坝面板地震响应,破损机理及抗震对策研究[D]. 大连: 大连理工大学, 2017. ZHANG Yu. Research on Seismic Response, Damage Mechanism and Anti-seismic Countermeasure of Face Slab of High Concrete Faced Rockfill Dam[D]. Dalian: Dalian University of Technology, 2017. (in Chinese)
[23]	杨蓉, 秦淑芳, 曾茂全, 等. 吉林台一级水电站混凝土面板堆石坝变形监测数据分析[J]. 水利水电技术, 2010, 41(6): 61-65. https://www.cnki.com.cn/Article/CJFDTOTAL-SJWJ201006023.htm YANG Rong, QIN Shu-fang, ZENG Mao-quan, et al. Analysis on deformation monitoring data of concrete face rock-fill dam for Jilintai Hydropower Station I[J]. Water Resources and Hydropower Engineering, 2010, 41(6): 61-65. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SJWJ201006023.htm
[24]	菅强, 顾永明, 韩庆. 察汗乌苏水电站面板堆石坝坝体沉降变形规律分析[J]. 西北水电, 2013(3): 76-79. https://www.cnki.com.cn/Article/CJFDTOTAL-SBXX201303020.htm JIAN Qiang, GU Yong-ming, HAN Qing. Analysis on law of settlement deformation of concrete face rockfill dam embankment[J]. Northwest Hydropower, 2013(3): 76-79. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SBXX201303020.htm

施引文献(11)

期刊类型引用(7)

1.	王识，聂文峰，孙希望，李能. 双层土质边坡稳定性评价的解析上限法. 科技通报. 2023(01): 67-73 . 百度学术
2.	王亚辉. 深厚冲积地层护滩堤原型观测技术. 汕头大学学报(自然科学版). 2023(01): 13-22 . 百度学术
3.	张博. 软弱路基段路堤填筑速率的控制措施分析. 交通世界. 2023(36): 106-108 . 百度学术
4.	朱学亮，邵生俊，沈晓钧，邵帅，刘小康. 裂隙黄土边坡三维稳定性极限分析. 岩土力学. 2022(10): 2735-2743+2756 . 百度学术
5.	王迪，王宏权，王晓飞，徐惠民，张飞. 基于极限分析上限法双层土坡稳定性分析. 水利与建筑工程学报. 2020(04): 209-214 . 百度学术
6.	贾恺，杨光华，汤连生，李泽源. 软土地基堤围稳定性计算方法. 工程科学学报. 2019(05): 573-581 . 百度学术
7.	张惠敏，雷国辉，刘芳雪，张飞. 均质软土地基上土堤稳定性的极限分析方法. 岩土工程学报. 2019(S2): 21-24 . 本站查看
