超固结土中排水圆孔扩张弹塑性UH解

武孝天; 徐永福

doi:10.11779/CJGE202010016

超固结土中排水圆孔扩张弹塑性UH解 English Version

武孝天,
徐永福^,

上海交通大学土木工程系,上海　200240

基金项目:

国家自然科学基金重点项目 41630633

江苏省交通工程建设局科研项目

详细信息

作者简介:
武孝天(1994—),男,安徽淮北人,硕士研究生,主要从事岩土力学等方面的研究工作。E-mail：wuxiaotian@ sjtu.edu.cn

通讯作者:
徐永福, E-mail：yongfuxu@sjtu.edu.cn

中图分类号: TU473
计量
- 文章访问数: 0146
- HTML全文浏览量: 0
- PDF下载量: 0131
出版历程
- 收稿日期: 2020-01-13
- 网络出版日期: 2022-12-07
- 刊出日期: 2020-09-30

Elasto-plastic solution for drained cavity expansion in over-consolidated soil incorporating three-dimensional unified hardening model

WU Xiao-tian,
XU Yong-fu^,

Department of Civil Engineering, Shanghai Jiao Tong University, Shanghai 200240, China

摘要

摘要: 目前超固结土中圆孔扩张排水解无法合理考虑超固结土的应力-应变关系和三维强度效应,因而其解答与实际情况存在一定偏差。现有研究表明三维统一硬化（UH）本构模型可以合理描述超固结土的力学特性,基于该模型推导了超固结土中柱孔和球孔扩张的排水半解析解。为得出该问题的精确解答,通过引入辅助变量并联合UH模型、应力转换法和大应变理论等,将弹塑性圆孔扩张问题归结为非线性微分方程组的初值问题。解答中孔周无弹性区,所需的岩土参数与剑桥模型相同。通过与基于修正剑桥模型的解答相对比,详细研究了圆孔扩张过程中孔周超固结土应力场和体积的变化规律。结果表明,预测结果合理模拟了超固结土的剪缩和剪胀、峰值强度、超固结比和潜在强度的衰化以及三维强度效应等特性,因此可以广泛应用于超固结土地区的扩孔工程分析。
- 柱（球）孔扩张 /
- 超固结土 /
- UH模型 /
- 三维强度 /
- 排水
Abstract: The current solutions to cavity expansion cannot properly consider the stress-strain relationship and three-dimensional strength of the over-consolidated soil, thus there is some discrepancy between the solution and the practical situation. The existing researches show that the three-dimensional unified hardening (UH) model can well describe the mechanical properties of over-consolidated soil. Therefore, the model is used to develop a rigorous semi-analytical approach for drained cylindrical and spherical cavity expansion problems in over-consolidated soil. By introducing an auxiliary variable and combining the UH model, stress transform method and large strain theory, the cavity expansion problem is converted to solving a system of nonlinear differential equations as an initial value problem. There is no elastic zone around the cavity in the solution and the geomaterial parameters needed for the solution process are the same as for the Cam clay model. Compared with the modified Cam clay model-based solutions, the predicted results capture the stress-strain relationships, shear dilatancy, attenuation of over-consolidated ratio and potential failure stress ratio and three-dimensional stress states of the over-consolidated soil surrounding the cavity reasonably. Therefore, the proposed solution can be widely applied to the geotechnical problems in over-consolidated soil areas, such as the cone penetration tests and the pile installation.
- cavity expansion /
- over-consolidated soil /
- UH model /
- three-dimensional strength /
- drainage

HTML全文

0. 引言

随着“一带一路”倡议的深入推进以及中国海洋环境的开发利用,越来越多的中国企业参与海内外的港口工程建设,深水海洋环境下软土地基评价与加固的工程需求与日俱增,因前期准备不足而造成重大损失的情形屡见不鲜。

水下软弱地基加固处理通常采用开挖换填块石、高压旋喷桩和水下深层水泥搅拌等,然而,这些方法造价较高、施工调度困难、工期较长^[1]。振冲法是一种通过加水振动使砂土密实的一种地基加固方法,自20世纪70年代末引进中国已近40 a^[2],被广泛应用于水运、交通与工民建等各领域的地基加固中^[3]。现行有关振冲法的规范与技术标准主要针对陆地地基进行振冲处理,且基于早期、装备相对落后的工程经验认识,振冲器功率较低,一般30,55,75 kW^[4],与当前振冲设备的装配水平与地基加固能力不相适应。当前,中国振冲设备的研发与应用已处于行业领先水平,工程界普遍使用30～130 kW的电压振冲器,130 kW以上的应用相对较少。另外,目前有少量水下振冲工程实践的文献报道,但其水深和处理厚度均较小^[5-8]。然而,海洋环境特殊、场地条件较陆地更加复杂,超过20 m深水海洋环境下的地基进行振冲加固处理,目前尚无工程经验、技术标准、工艺参数借鉴与参考。

本文在科特迪瓦阿比让港口水深20～25 m条件下对原状地层进行基槽开挖、中粗砂换填,并采用100,180,230 kW的振冲器对换填砂层进行无填料振冲加固处理,探讨深水海洋环境下换填砂土地基的加固深度、施工效率、加固效果、工艺参数等工程上普遍关切的问题,分析常用振冲器在深水海洋环境下容易出现的问题,为振冲设备的选型、技术标准、工艺参数设计以及“一带一路”的岛礁海洋工程建设等提供依据。

1. 振冲法在海洋地基加固中的优势

海洋岩土工程受特殊海洋环境影响,大多常规陆地地基加固方法用于海洋岩土工程存在施工效率低、污染海洋环境、适用条件单一、加固效果差等问题,甚至难以应用,适宜海洋岩土地基加固的方法十分有限。同时,海洋工程需要考虑海水动力、侵蚀破坏、地震海啸等特殊作用因素,地基加固质量标准比陆地工程高,地基加固方法选择的标准与要求更高。由于经济发展迫切需要利用海洋土地资源,海洋岩土工程问题也成为国际前沿研究热点之一^[9]。

根据土体扰动状态海洋岩土地基可分为：原状土地基与换填土地基,其中换填土地基根据搬运形式分为吹填土地基和堆填土地基。近岸海洋岩土工程往往采用堆填土造陆,当不具备堆填条件时则采用吹填土造陆,而远离近岸的远海工程,尤其是远海岛礁工程建设,只能采用吹填土造陆^[10]。吹填土造陆所用材料的性质、加固标准决定了可选用的地基加固方法。无料振冲法特别适用砂土等非黏性土地基加固处理,海上施工较为方便、环境污染小,在海洋岩土工程地基加固中处于领先、重要的地位。

2. 试验区海洋环境与工程背景

试验区位于科特迪瓦阿比让港,该港口是西非地区最大的港口,码头结构包括：①新建现代化集装箱码头,共3个泊位,长度分别为375,375和500 m；②满足12000TEU集装箱船靠泊需要；③港池水深满足第五代集装箱船靠泊。

海面标高1 m,海水深度20～25 m。集装箱码头采用重力式沉箱,沉箱底部设计标高-18.5 m,沉箱以下为6 m厚的抛石地基。原状土层的地质条件十分复杂,深度、水平方向上淤泥、砂土软硬相间、混杂,呈现明显的不均匀性。原状土层从上至下主要分布淤泥、细—粗砂、黏土,局部土层为含腐木的有机质土。淤泥、黏土层标贯击数不足10击,不能满足承载力与变形的设计要求。为保证沉箱等上部结构的稳定,减少差异沉降,对原状土层进行基槽开挖,基槽的坡度为1∶2,基槽底部最大深度标高-40.0 m。开挖的基槽采用中粗砂进行换填,换填砂层的厚度为10～19 m,采用无料振冲法对换填砂层进行加固处理（见图1）。一般的码头地基加固后的标贯击数仅需达到15击/30 cm^[11-12],而阿比让港口换填砂地基加固后标贯击数不低于22击/30 cm,属于高标准质量工程,这对深水条件下进行振冲加固处理提出了严峻的挑战。

图 1 阿比让港深水振冲断面示意图

Figure 1. Schematic diagram of deep-water vibroflotation section of Abidjan Port

下载: 全尺寸图片幻灯片

无料振冲法对适用的土类有严格要求,需要控制换填砂的质量。一般认为无填料振冲法仅适用于细粒含量（粒径小于0.074 mm）不超过10%的中、粗砂地基^[13-14]。Slocombe等认为,无填料振冲法可加固细粒含量（粒径小于0.06 mm）不超过15%或黏粒含量（粒径小于0.005 mm）不超过2%的砂性土^[15]。Mitchell给出了振冲加固处理的级配范围,位于B区振冲加固效果最好,C区颗粒过细加固效果不佳^[16],A区颗粒过粗振冲器难以贯入至设计深度。勘察结果表明,阿比让港口原状土层级配曲线接近C区边缘,不利于振冲处理,港口附近存在适宜振冲、储量丰富的中粗砂,细粒含量不大于5%,可作为基槽的换填砂,其级配曲线如图2。

图 2 原状土层与换填砂层级配曲线

Figure 2. Grain-size distribution curves of undisturbed soil layer and replaced sand layer

下载: 全尺寸图片幻灯片

试验采用100,180 kW电压振冲器以及230 kW液压振冲器。设备功率、频率、激振力、振幅等性能参数如表1所示。

表 1 试验所用振冲器性能参数

Table 1. Parameters of vibrators

型号	激振方式	功率/kW	频率/rpm	激振力/kN	振幅/mm	质量/kg	尺寸/mm
100A	电压	100	1480	190	17.2	1900	Φ402×3215
180A	电压	180	1480	320	18.9	3110	Φ402×4470
V230	液压	230	1800	388	24.0	3235	Ф420×5166

下载: 导出CSV

| 显示表格

表1中型号V230液压振冲器的功率为230 kW,一般工程较少使用,对其做进一步的介绍。V230液压振冲器主要分为提取头、配管、抑制器、振冲头4部份（见图3）,具体为：①提取头,通过吊臂分别连接振冲器和吊车；②配管,通过增减配管调整振冲长度,其中,1 m/节的标准配管与抑制器连接,5.5 m/节的配管（质量为1.9 t）用于延伸振冲器总长度并增加配重；③抑制器：抑制器含有橡胶减震块,将偏心块装置产生的振动与吊车隔离；④振冲头,由偏心块、液压马达、偏心块组成,液压系统由供油、回油和泄油组成。设备总长度约39 m,采用模块化集成,每一段配管为独立模块,可通过螺栓增加或者减少。头锥处及振冲器边上设喷水系统。

图 3 230 kW液压振冲器实物与结构示意图

Figure 3. Physical and structural diagrams of hydraulic vibrator of 230 kW

下载: 全尺寸图片幻灯片

3. 深水海洋环境下振冲法容易出现的问题

3.1 振冲器的耐久性与稳定性

深水条件下施工电压振冲器减振胶的连接锁扣容易脱焊或断裂,振冲器容易短时间内被拔断而埋在土层中,需要经常维修甚至无法使用,这种情况在陆地地基加固极为少见。由于水深较大,振冲器悬吊长度较陆地条件下长20～40 m,激振时振冲器向四周摆动幅度更大,加上海洋水流作用,振冲器更容易发生水平偏移、重心不稳,振冲器需要更大的自身重量以增强在深水条件下的稳定性,但是,增加振冲器自身重量会降低振冲设备性能。陆地地基加固的振冲设备不一定适用于深水海洋环境条件。上述情况在既有成果中尚未揭示,工程建设中应引起足够的重视。

另外,海洋特有的长期高温、湿热环境具有较高的腐蚀性,振冲器长期处于海水中,加之长时间的磨损,导致设备容易损坏,局部一旦损坏后,海水会加剧腐蚀与损坏的速度。对于海上丝绸之路的海洋岩土工程,尤其在拉美地区等工程建设资源匮乏的国家,工程建设前应选择性能与耐久性适宜的装备。相对而言,230 kW液压振冲器采用模块化组装、不易损坏、耐久性较好。

3.2 单次振冲深度及其对工程的影响

本文阿比让港口海水深度20～25 m条件下中粗砂换填地基进行地基振冲加固处理,结果表明：

（1）深水条件下100 kW电压振冲单次加固深度仅4～6 m,超过6 m极容易出现振冲器被卡,单次加固深度宜为4 m。陆地中粗砂地基上100 kW振冲的加固深度10 m以上,表明水深对振冲器加固深度影响显著。阿比让港口换填地基加固厚度为10～19 m,采用100 kW电压振冲器需按4～5次分层换填、分层振冲,单次换填、振冲厚度4 m,工序复杂、成本高,难以满足项目工期要求。

（2）180 kW电压振冲器单次加固深度为6～8 m,加固深度较100 kW电压振冲器有所提升,单次加固深度宜为6 m。陆地中粗砂地基180 kW加固深度可达15 m,表明水深对该类型振冲加固深度仍产生严重不利影响。

（3）230 kW液压振冲器单次加固深度达到8～10 m,很少出现上拔困难等问题。因此,水深对振冲器加固深度影响十分显著,同等条件下较陆地地基加固深度低许多,这种情况在以往陆地工程以及研究成果中均未揭示。

对于某一特定岩土场地条件,激振设备选用主要考虑设备的功率,功率决定激振力、振幅等性能参数。周健等认为振冲器固有振动参数包括振动力、振动频率、振动加速度等对加固效果影响较大^[17]。本文现场振冲试验进一步表明：激振器的功率、振幅、自重越大振冲加固深度越大,这一规律在深水海洋岩土地基中同样适用；激振力决定了振冲下穿土层深度；振幅和加速度决定了振冲加固面积。

4. 深水海洋环境下振冲工艺及其评价

4.1 不同振冲器施工效率对比分析

以单个振冲孔的水平加固面积作为施工效率的评价标准,单孔加固面积越大则施工效率越高。换填地基加固后标贯击数不低于22击/30 cm,振冲孔点位按等边三角形布置,振冲孔间距不同,其它工艺参数不变,比较100,180 kW电压与230 kW液压振冲的施工效率。3种振冲器的工艺参数与施工效率汇于表2。

表 2 3种振冲器工艺参数与施工效率

Table 2. Parameters and construction efficiencies of three kinds of vibrators

振冲器型号	水平间距/m	上提间距/m	留振时间/s	下沉速率/(m·min^-1)	上提速率/(m·min^-1)	单孔加固面积/m²
100A	2.0	0.5	30	5.0~7.0	5.0~7.5	3.2
180A	2.5					5.0
V230	3.0					7.2

下载: 导出CSV

| 显示表格

由表2可知,100,180 kW电压与230 kW液压振冲器的单孔水平加固面积分别为3.2,5.0,7.2 m²。某一特定岩土条件下保持加固效果不变,施工效率与振冲功率呈线性增长关系,180 kW较100 kW电压振冲器的施工效率高56%,230 kW液压振冲较100 kW电压振冲器施工效率高125%。

4.2 不同振冲器加固效果对比分析

以平均标贯击数作为振冲后加固效果的评价指标,比较100 kW电压与230 kW液压振冲加固效果。虽然换填地基加固后的标贯击数不低于22击/30 cm,但不同功率振冲器下的平均标贯击数存在较大差别。加固地基出现标贯低值受土层均匀性影响较大,如果土层不均匀且土性较差,或某一很小范围未被加固,均可出现较低的标贯击数,因此最低值不能反映地基的总体效果,平均值更能反映不同振冲器地基加固后的整体效果。将同一深度换填砂地基加固后的平均标贯击数进行统计、分析,比较100,230 kW振冲器分别在孔间距2,3 m条件下的加固效果,见表3。

表 3 换填砂地基不同振冲器加固后标贯试验结果

Table 3. Results of standard penetration tests after foundation treatment with different vibrators for replacement sand foundation

加固范围	标高：-26~-32 m			标高：-33~-36 m			标高：-37~-40 m
参数	标高/m	平均标贯击数/(击·(30 cm)^-1)		标高/m	平均标贯击数/(击·(30 cm)^-1)		标高/m	平均标贯击数/(击·(30 cm)^-1)
参数	标高/m	100A,孔间距2 m	V230,孔间距3 m	标高/m	100A,孔间距2 m	V230,孔间距3 m	标高/m	100A,孔间距2 m	V230,孔间距3 m
加固效果	-26	45.8	49.9	-33	35.0	40.6	-37	27.3	29.3
	-28	40.5	50.6	-34	41.8	47.2	-38	33.0	32.3
	-30	43.3	53.6	-35	26.8	44.2	-39	27.7	35.1
	-31	35.7	48.7	-36	44.3	44.6	-40	29.0	38.3
	-32	53.2	72.0	—	—	—	—	—	—
平均值	—	43.7	54.9	—	36.9	44.2	—	29.3	33.8
提升率/%	—	—	25.8	—	—	19.5	—	—	15.5

下载: 导出CSV

| 显示表格

表3试验结果表明：

（1）在-26～-32 m、-33～-36 m、-37～-40 m深度范围内,100 kW振冲器加固后的标贯击数分别为43.7,36.9,29.3击/30 cm,230 kW振冲器加固后的标贯击数分别为54.9,44.2,33.8击/30 cm,随着海水与地基土深度的增大,振冲效果显著降低。

（2）对于标高-26～-40 m范围内的深水换填砂土地基,230 kW液压振冲器、3 m间距的地基综合加固效果较100 kW电压振冲器、2 m间距高15.5%～25.8%。

4.3 射水压力变化规律

振冲法通过高压水泵产生射水压力以抵抗周围土体的侧压力,提高造孔与穿透能力,射水压力越大、造孔与穿透能力越强。陆地振冲工程基本不考虑地下水深度的影响,近岸海洋工程水深不大,通常10 m左右^[18],也基本不考虑水深对振冲施工效果的影响。但水深越大、静水压力越大,必然对施工效果产生影响。

本文试验100 kW电压振冲器,水泵功率为75 kW,扬程100 m,流量为45 m³/h,水泵常用出水压力为0.8 MPa。试验时在水下测试射水口压力值,发现随着水深的增加,射水压力会显著降低,水深20 m处射水压力很小；水深30 m处射水压力仅为0.3 MPa,射水压力损失或降幅达62.5%。水深30m处静水压力也达到0.3 MPa,此时振冲器的射水压力与静水压力基本相等（图4）,受静水压力作用,振冲器射水对周围土体的作用力几乎为零,射水压力不足造成振冲器侧壁阻力增大,导致振冲器造孔能力大幅降低,容易出现振冲器被卡、被埋的情况,此时振冲贯入已进入失效状态。

图 4 射水压力与水深的关系

Figure 4. Relationship between jet pressure and water depth

下载: 全尺寸图片幻灯片

230 kW液压振冲器水泵出水压力为2 MPa,为100 kW电压振冲器的2.5倍。30 m水深位置射水压力为1.2 MPa,压力损失率为40%,扣除静水压力作用,作用于周侧土体的水压仍达到0.8 MPa,说明该振冲器仍具备较强的造孔能力,贯入深度也更深。

4.4 振冲上提间距对加固效果的影响

为了进一步探索上提间距、振冲水平间距对加固效果的影响,选定230 kW液压振冲器进行对比研究。对比试验区位于集装箱码头Ⅳ区,水面标高1 m,水深25.5 m,基槽底部标高-40 m,换填中粗砂厚度为15.5 m。采用开底驳船换填中粗砂,换填分为3层,分层振冲,施工断面与分层情况如图5。在第三层（Ⅳ-3）土层根据振冲水平间距与上提间距不同,设置了4个独立分区,编号分别为3A、3B、3C、3D,每个分区的平面尺寸均为15 m×15 m,工艺参数见表4。

图 5 230 kW振冲断面分区示意图

Figure 5. Schematic diagram of vibroflotation section for vibrator of 230 kW

下载: 全尺寸图片幻灯片

表 4 4个独立试验分区振冲参数

Table 4. Vibroflotation parameters of four independent test zones

分层	分区	水平间距/m	上提间距/m	留振时间/s	下沉速率/(m·min^-1)	上提速率/(m·min^-1)
Ⅳ-3	3A	3.0	0.5	30	5.0~7.0	5.0~7.5
	3B	3.0	1.0
	3C	3.5	0.5
	3D	3.5	1.0

下载: 导出CSV

| 显示表格

在第三层（Ⅳ-3）土层开展对比试验,地基振冲加固前、后标贯击数试验结果见表5,表6为统计结果。

表 5 试验分区振冲加固前后标贯试验结果

Table 5. Results of standard penetration tests before and after Vibroflotation foundation treatment

标高/m	3A-前	3B-前	3C-前	3D-前	3A-后	3B-后	3C-后	3D-后
-24.5	7	8	6	8	22	23	23	24
-25.5	8	7	8	9	23	25	24	26
-26.5	8	6	8	12	24	27	25	28
-27.5	9	7	9	13	58	31	41	32
-28.5	12	8	11	14	56	38	50	40
-29.5	12	9	11	16	54	40	49	44
-30.5	13	11	12	16	55	41	52	43
注：“3A-前”表示3A分区振冲前的标贯击数（击/30 cm）,“3A-后”表示3A分区振冲后的标贯击数,其他编号同理。

下载: 导出CSV

| 显示表格

表 6 试验分区加固前后标贯击数统计结果

Table 6. Statistical results of standard penetration before and after foundation treatment

分区	标贯平均值/(击·(30 cm)^-1)	加固后与加固前比值	孔间距增大标贯降低幅度/%	上提间距增大标贯降低幅度/%
3A-前	9.9	—	—	—
3B-前	8.0	—	—	—
3C-前	9.3	—	—	—
3D-前	12.6	—	—	—
3A-前	41.7	4.2	—	—
3B-后	32.1	4.0	—	22.9
3C-后	36.4	3.9	12.7	—
3D-后	29.7	2.4	7.6	18.4

下载: 导出CSV

| 显示表格

由表6可知,试验区3A、3B、3C、3D加固后标贯击数平均值分别为加固前的4.2倍,4.0倍,3.9倍,2.4倍,表明总体加固效果显著。

对比不同上提间距对加固效果的影响。振冲孔水平间距均为3 m时,上提间距为1.0 m的3B区的标贯平均值较上提间距为0.5 m的3A区低22.9%。振冲孔水平间距均为3.5 m时,上提间距为1.0 m的3D区的标贯平均值较上提间距为0.5 m的3C区低18.4%。由此说明,增大上提间距振冲加固效果随之降低,保持振冲水平间距不变时,上提间距由0.5 m调整到1 m时,振冲加固效果下降约20%。

4.5 振冲孔水平间距对加固效果的影响

比较表6中3B与3C分区振冲后的标贯试验结果,两个试验区加固效果基本相当,表明通过调整振冲孔间距与上提间距的关系均能达到相同的地基加固效果。但是,增大振冲孔水平间距对施工效率的提升更为显著,建议优先选择调整振冲孔水平间距。

比较表6中3A与3C分区地基加固后的标贯击数,振冲孔水平间距由3 m增大至3.5 m,孔间距增大16.7%,加固效果下降12.7%,加固效果降幅低于孔间距增幅,孔间距的调整对加固效果影响相对较小。对比3B与3D分区加固后的标贯击数,孔间距增大16.7%,加固效果下降7.6%,加固效果降幅低于孔间距增幅,孔间距的调整对加固效果影响更小。

5. 水下振冲工艺参数对比

水下振冲特别是深水海洋环境下振冲的工程实践与经验较少,目前有少量水下振冲工程实例的文献报道,汇于表7。

表 7 水下振冲工艺参数对比

Table 7. Comparison of underwater vibroflotation parameters

地点	水深/m	处理厚度/m	功率/kW	工艺参数
广州新沙港	12.5	4.5	30	水平间距2.5 m,等边三角形,留振30~50 s^[5]
厦门港东渡	—	6	30	水平间距1.5 m,正方形布置^[6]
深圳盐田港	14	9	30	水平间距2.5 m,等边三角形,留振60 s^[7]
厦门港	3.1	4~9	30	水平间距1.5 m,正方形布置,留振50 s^[8]
本文	20~25	10~19	100~230	水平间距2~3.5 m,分层振冲,等边三角形,留振30 s

下载: 导出CSV

| 显示表格

结果显示,文献报道的水下振冲的水深3.1～14 m、处理厚度4～9 m、水平间距1.5～2.5 m、留振时间50～60 s,而本文阿比让港口水下振冲的水深20～25 m、处理厚度10～19 m、水平间距2～3.5 m、留振时间30 s,处理的水深更深、加固土层的厚度更大、施工效率更高,可为今后“一带一路”港口工程、岛礁吹填等海洋工程地基加固处理提供参考。

6. 结论

本文在科特迪瓦阿比让港口水深20～25 m条件下对原来地层进行基槽开挖、中粗砂换填,并采用100,180,230 kW的振冲器对换填砂层进行无填料振冲加固处理。分析了深水海洋环境下振冲法容易出现的问题,探讨了不同振冲工艺参数下的施工效率、加固效果等,取得了以下认识：

（1）海洋岩土地基加固中,无料振冲法具有施工较为方便、环境污染小等优势,但海洋环境中振冲器容易出现脱焊或断裂、腐蚀而加速损坏、难以振冲至设计深度等问题,应慎重选择合适的振冲设备。

（2）水深对振冲器加固深度影响十分显著,海水深度20～25 m条件下中粗砂换填地基,100,180,230 kW振冲器的单次加固深度分别为4～6 m,6～8 m,8～10 m,明显低于同等条件下陆地地基加固深度,以往研究成果未揭示。

（3）以单个振冲孔的水平加固面积作为施工效率的评价标准,180 kW较100 kW电压振冲器的施工效率高56%,230 kW液压振冲较100 kW电压振冲器施工效率高125%。

（4）-26～-32 m,-33～-36 m,-37～-40 m深度范围内,100 kW振冲器加固后的平均标贯击数分别为43.7,36.9,29.3击/30 cm,230 kW振冲器加固后的平均标贯击数分别为54.9,44.2,33.8击/30 cm,随着海水与地基土深度的增大,振冲效果显著降低。

（5）阿比让港口的振冲基本工艺参数：水深20～25 m,功率100～230 kW,处理厚度10～19 m,水平间距2～3.5 m,留振时间30 s,处理的水深更深、加固土层的厚度更大、施工效率更高,可为今后“一带一路”港口工程、岛礁吹填等海洋工程地基加固处理提供参考。

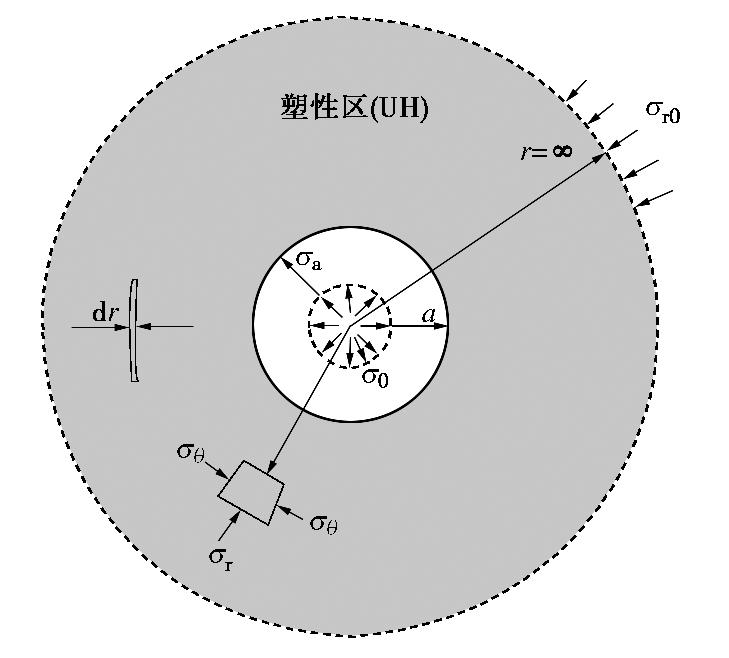

图 1 圆孔扩张模型

Figure 1. Expansion of a cavity

下载: 全尺寸图片幻灯片

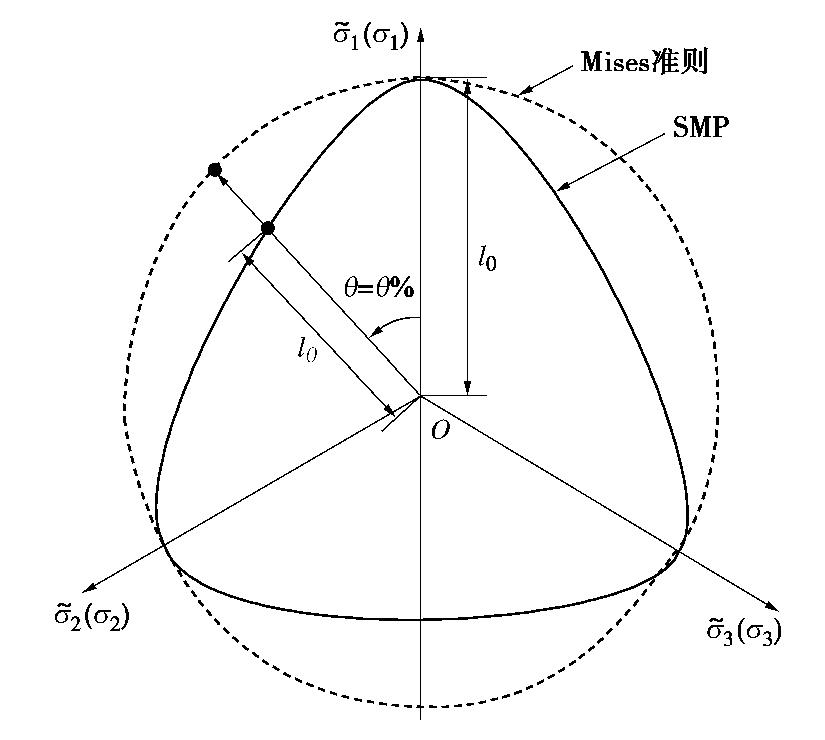

图 2 SMP与Mises准则在π平面上的形状

Figure 2. Shape of SMP and Mises criterion on π plane

下载: 全尺寸图片幻灯片

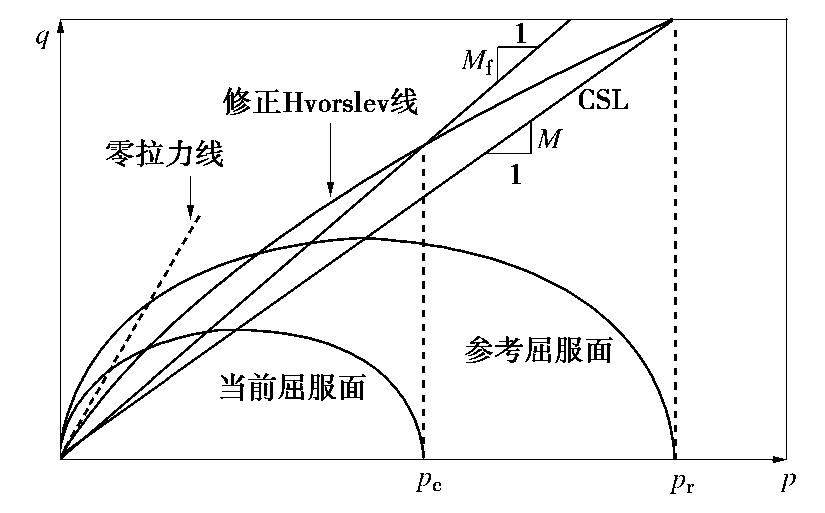

图 3 p-q平面上的当前屈服面和参考屈服面

Figure 3. Current surface and reference surface on p-q plane

下载: 全尺寸图片幻灯片

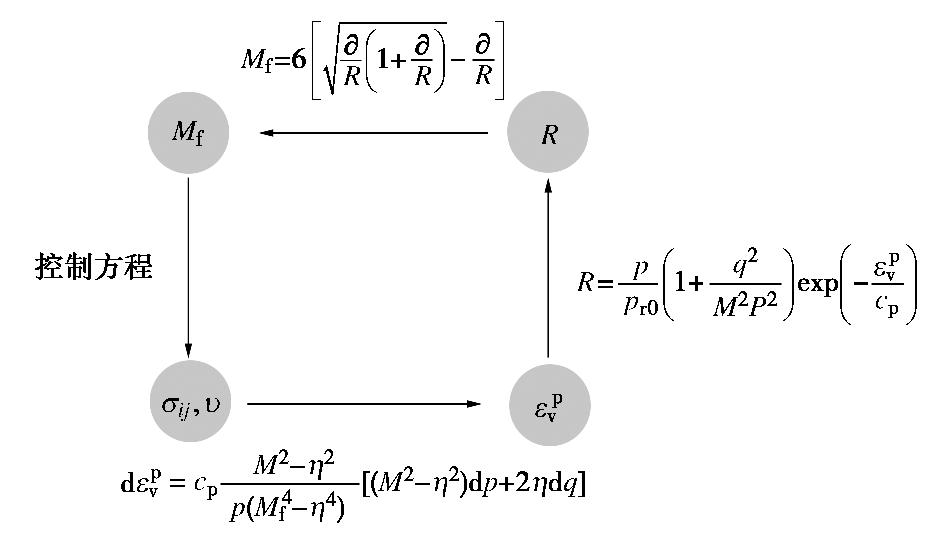

图 4 UH控制方程内变量计算演化

Figure 4. Internal variables evolution in UH governing equation

下载: 全尺寸图片幻灯片

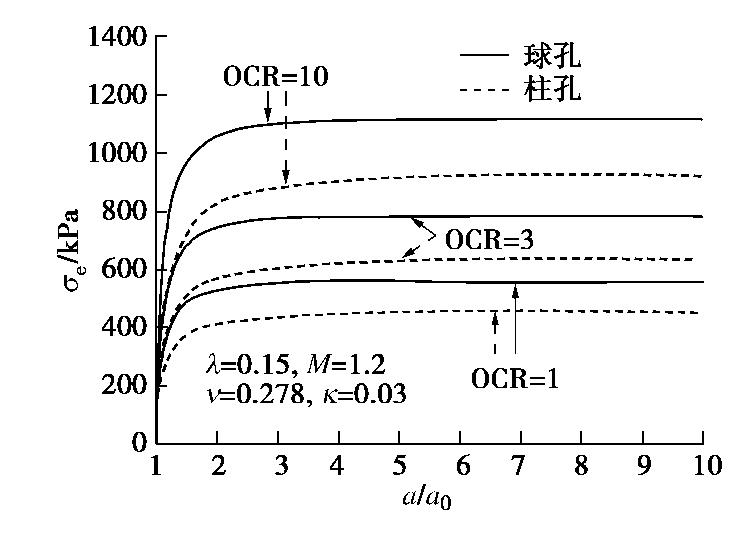

图 5 扩孔压力与孔径比的关系

Figure 5. Variation of internal cavity pressure with cavity radius ratio

下载: 全尺寸图片幻灯片

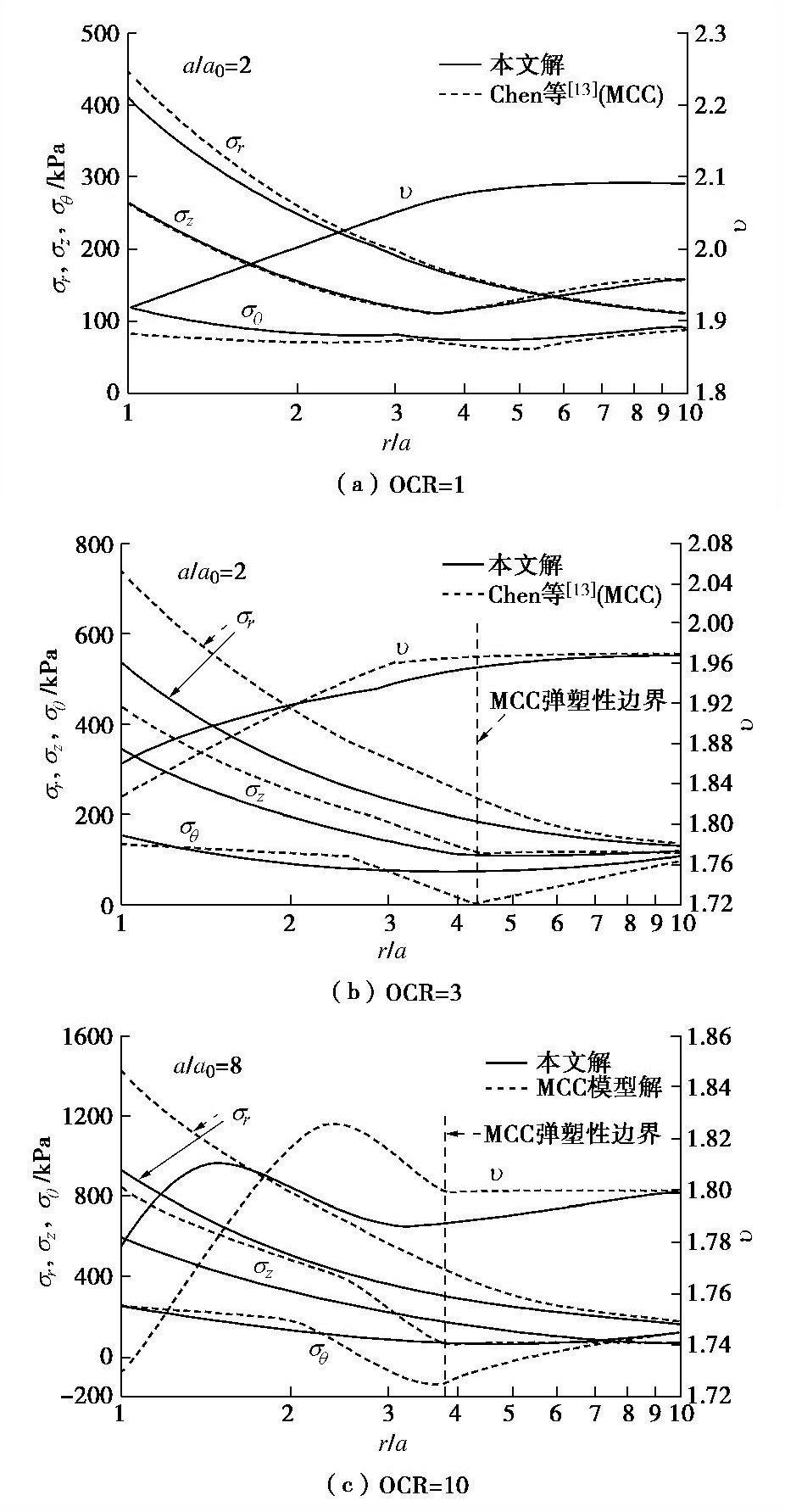

图 6 应力分量和比体积的分布

Figure 6. Stress components and volume distributions

下载: 全尺寸图片幻灯片

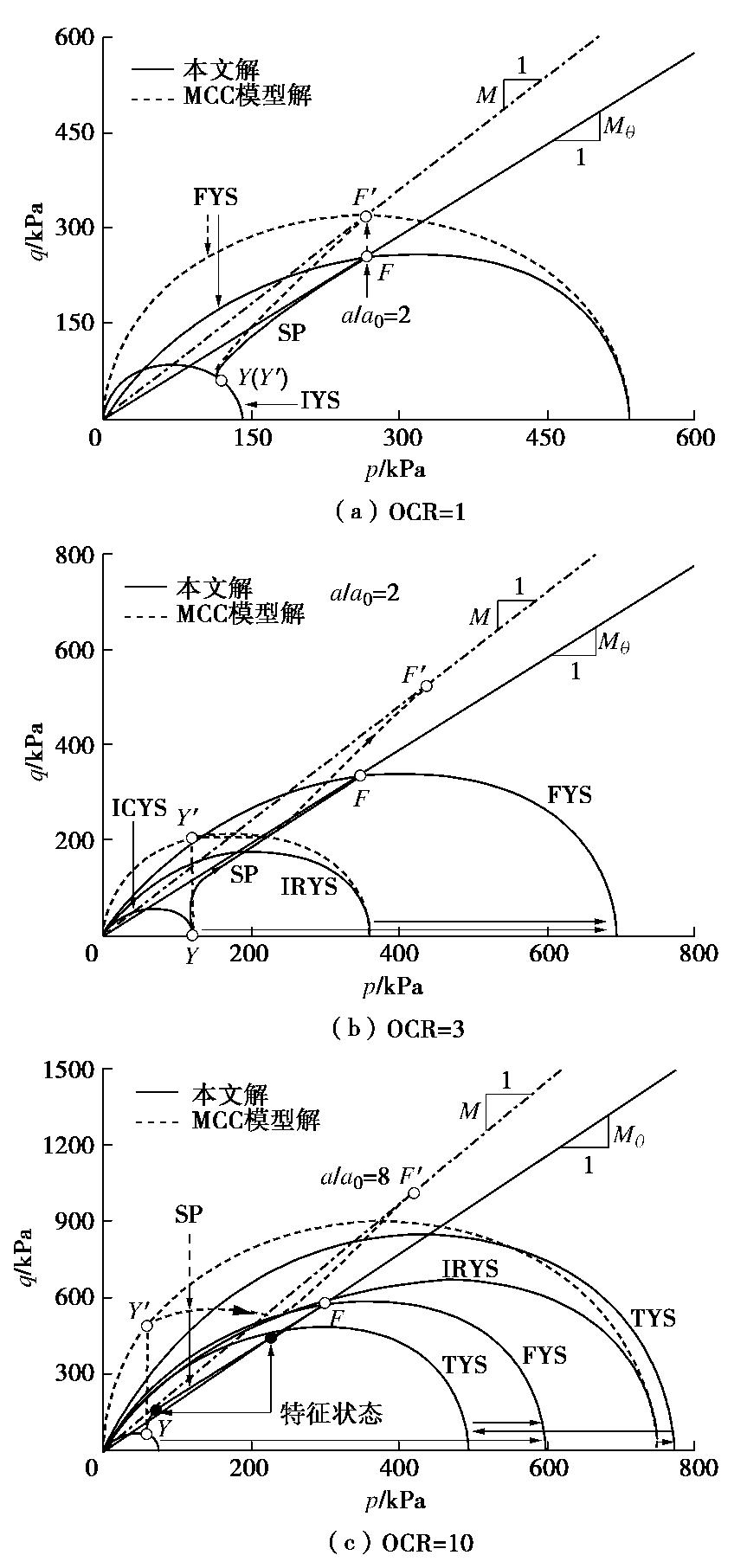

图 7 应力路径和屈服面

Figure 7. Stress paths and yield surfaces

下载: 全尺寸图片幻灯片

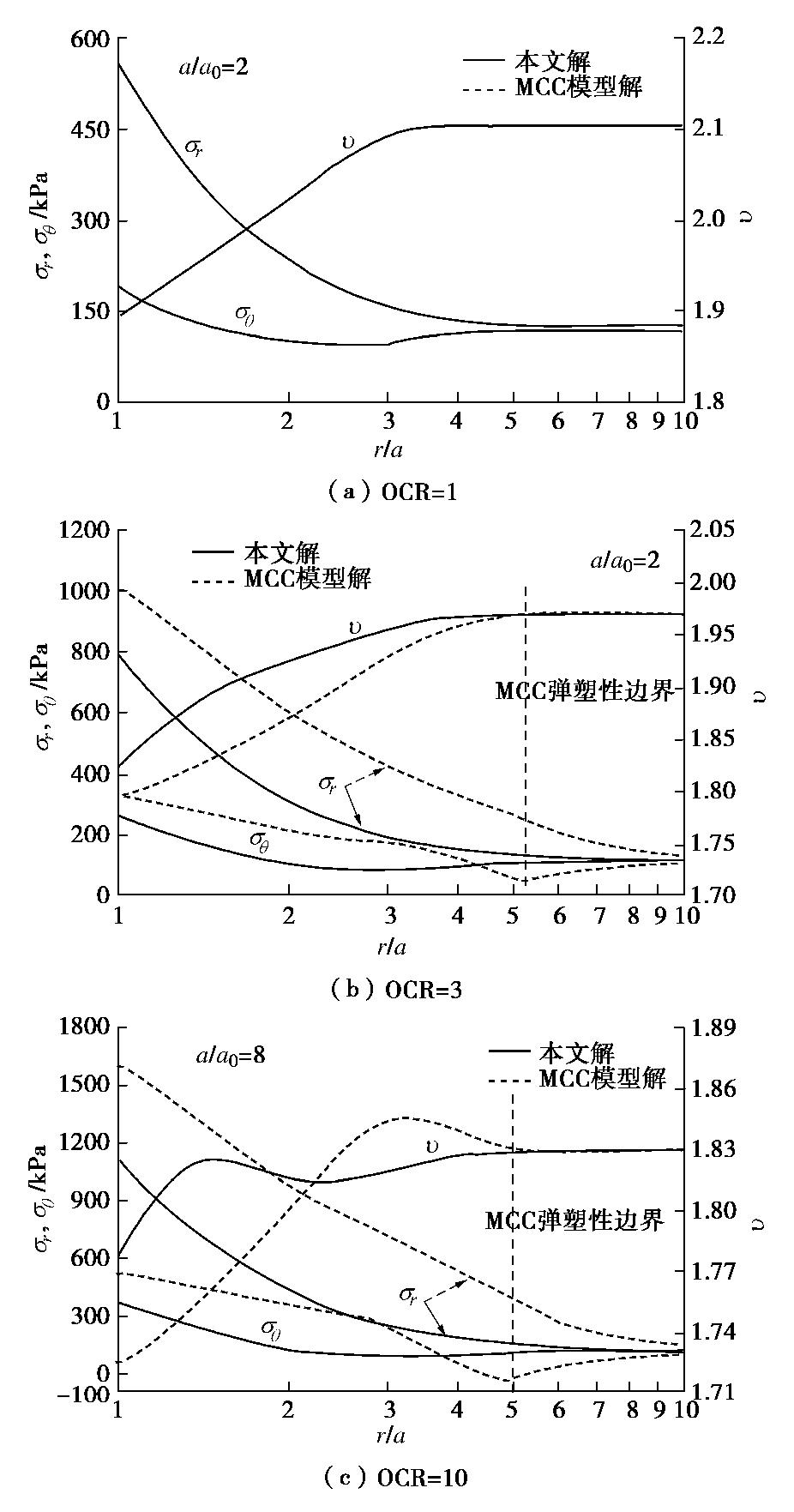

图 8 应力分量和比体积的分布

Figure 8. Stress components and volume distributions

下载: 全尺寸图片幻灯片

图 9 应力路径和屈服面

Figure 9. Stress paths and yield surfaces

下载: 全尺寸图片幻灯片

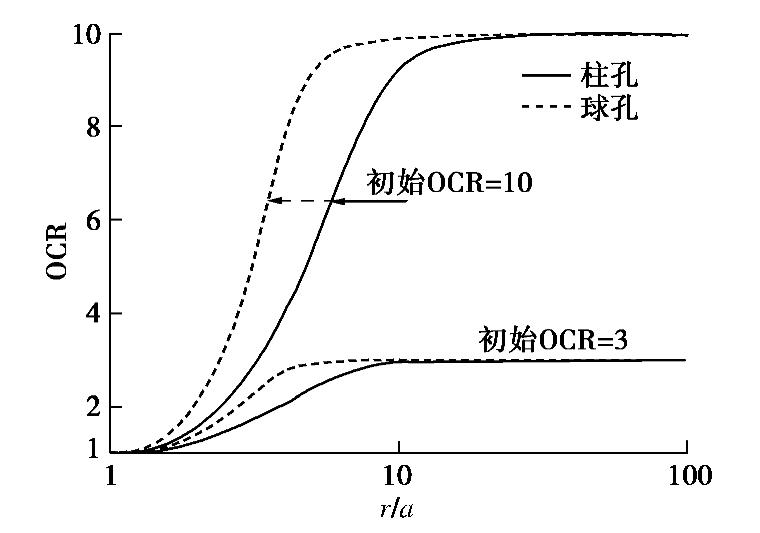

图 10 超固结比的衰减

Figure 10. Attenuation rule for OCR

下载: 全尺寸图片幻灯片

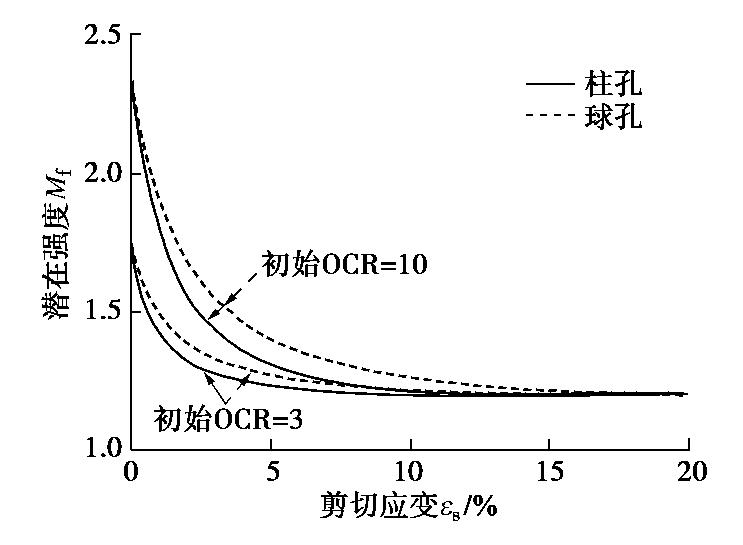

图 11 潜在强度随剪切应变的衰减

Figure 11. Attenuation rule for potential failure stress ratio

下载: 全尺寸图片幻灯片

表 1 柱孔黏土参数

Table 1 Material properties for cylindrical cavity

OCR	${σ^{'}}_{r 0}$ /kPa	${σ^{'}}_{θ 0}$ /kPa	${σ^{'}}_{z 0}$ /kPa	K₀	$υ_{0}$	E₀/MPa
1	100	100	160	0.625	2.09	1.10
3	120	120	120	1	1.97	1.05
10	144	144	72	2	1.80	0.96

下载: 导出CSV

表 2 球孔黏土参数

Table 2 Material properties for spherical cavity

OCR	${σ^{'}}_{r 0}$ /kPa	${σ^{'}}_{θ 0}$ /kPa	K₀	$υ_{0}$	E₀/MPa
1	120	120	1	2.105	1.120
3	120	120	1	1.970	1.050
10	120	120	1	1.830	0.975

下载: 导出CSV
