季冻区渠道湿干冻融离心模拟试验设备的研制

黄英豪; 蔡正银; 朱锐; 张晨; 郭万里; 朱洵; 陈永

doi:10.11779/CJGE202007001

季冻区渠道湿干冻融离心模拟试验设备的研制 English Version

黄英豪^{1, 2,},
蔡正银^{1, 2},
朱锐²,
张晨²,
郭万里²,
朱洵²,
陈永²

1.
土石坝破坏机理与防控技术水利部重点实验室,江苏　南京　210024
2.
南京水利科学研究院岩土工程研究所,江苏　南京　210024

基金项目:

国家重点研发计划项目 2017YFC0405100

国家自然科学基金面上项目 51879166

国家自然科学基金青年项目 51709185

国家自然科学基金青年项目 51909170

详细信息

作者简介:
黄英豪(1979—),男,山东菏泽人,博士,教授级高级工程师,主要从事环境岩土工程和寒区水利工程方面的研究和技术咨询工作。E-mail：yhhuang@nhri.cn

中图分类号: TU445
计量
- 文章访问数: 364
- HTML全文浏览量: 29
- PDF下载量: 197
出版历程
- 收稿日期: 2019-10-13
- 网络出版日期: 2022-12-05
- 刊出日期: 2020-06-30

Development of centrifuge model test equipment for canals in seasonal frozen areas under cyclic action of wetting-drying and freeze-thaw

1.
Key Laboratory of Failure Mechanism and Safety Control Techniques of Earth-Rock Dam of the Ministry of Water Resources, Nanjing 210024, China
2.
Geotechnical Engineering Department, Nanjing Hydraulic Research Institute, Nanjing 210024, China

摘要

摘要: 季节冻土占中国国土面积的一半以上,位于季冻区的渠道随着季节变换和通停水的周期变化,会经历湿润—干燥—冻结—融化（简写为湿干冻融或者WDFT）的循环过程,从而造成渠道结构的破坏。研制了一套可以在超重力场下模拟渠道湿干冻融反复作用的离心模型试验设备,该设备主要由干湿系统、热交换系统、模型箱、地面冷水装置和数据采集控制系统等组成。干湿系统主要包括水位升降装置、风干装置等,热交换系统包括半导体热交换装置、空气内循环装置等,模型箱采用内外双层隔热结构,地面冷水装置可以实现将30℃的常温水快速冷却至3℃～5℃以供热交换系统使用,数据采集控制系统包括干湿控制、热交换控制、数据采集分析等。该套设备可以实现在50g离心力场下渠道模型温度在-40℃～30℃之间,渠基土体湿度在干燥—饱和状态的准确控制,为季冻区渠道的渐进劣化破坏过程和机理研究提供了新的重要手段,并可推广应用到寒旱区的水利、交通等领域的工程科研当中。
- 季冻区 /
- 渠道 /
- 湿干冻融 /
- 离心模型试验 /
- 循环冷却水 /
- 水位升降
Abstract: Seasonal frozen soil accounts for more than half of China's land area. The canals located in the seasonal frozen areas undergo a wetting-drying and freeze-thaw cycle with seasonal change and periodic change of water supply and suspension, thus causing damage to the canal structures. A centrifugal model test system which can simulate the cyclic action of wetting-drying and freeze-thaw under high gravity field is developed. The system consists of wetting-drying system, heat exchange system, sample model box, aboveground water cooler, data acquisition and control system. The wetting-drying system mainly includes the devices of rising and falling of water level and air drying. The heat exchange system includes the devices of semiconductor heat exchange and air internal circulation. The sample model box adopts double-layer heat insulation structure. The aboveground cooling water device can transfer the normal water of 30℃ to that of 3℃~5℃ for subsequent heat exchange system. The data acquisition and control system includes wetting-drying control, heat exchange control, data acquisition and analysis. The system can accurately control the model temperature between -40℃~30℃ and the moisture of soil in the drying-saturated state under a centrifugal force of 50g. It may provide a new important means for investigating the progressive deterioration process and mechanism of canals in seasonal frozen areas, and it can be applied to engineering researches in the fields of water conservancy and transportation in cold and arid areas.
- seasonal frozen area /
- canal /
- wetting-drying and freeze-thaw /
- centrifugal model test /
- circulating cooling water /
- rising and falling of water level

HTML全文

0. 引言

多元复合地基可同时拥有多种增强体的特性，故其在道路、机场、码头等软土地基处理的工程中被广泛应用^[1-3]。常见的多元复合地基处理形式有塑料排水板联合水泥搅拌桩复合地基、长板-短桩复合地基、散体材料桩联合不透水桩复合地基等。多元复合地基固结理论是预测复合地基沉降和沉降控制设计的基础，对其固结理论的研究也愈发得到学者们的重视。

多元复合地基具有地基形式多样化、边界条件复杂化、土体及增强体材料差异较大等特点，使得相关的理论研究还处于发展阶段。Zhang等^[4-5]建立了将塑料排水板联合粉喷桩复合地基等效为均质土体的多元复合地基固结解析解；陈蕾等^[6]建立了以排水板为中心，将粉喷桩等效为不透水环位于单元外围的多元复合地基固结的解析解和数值解；刘吉福^[7]认为复合地基中的排水桩和不透水桩均存在孔压，且假定孔压随深度成比例变化；Ye等^[8-9]建立以水泥搅拌桩为中心，将排水板等效为环状排水墙位于单元外围的模型，并假定土体中的水流由单元中心向外围排水墙发生渗流；Zhang等^[10]同样采用排水墙的方法建立了长板-短桩复合地基固结解析解；杨涛等^[11]建立了考虑碎石桩为恒井阻时在瞬时荷载作用下的碎石桩-不排水桩复合地基固结解析解；Lu等^[12-13]提出3种多元复合地基模型，建立了考虑排水板为恒井阻时塑料排水板联合不透水桩复合地基固结解析解。上述研究均未考虑排水板或砂井的淤堵效应。

随着固结的发展，排水体将产生淤堵效应，已有部分学者对其展开研究。Deng等^[14-15]假定排水板的井阻随时间及随时间和深度同时增大，研究了排水板单一复合地基的固结特性；郭霄等^[16]基于Deng等^[15]变井阻假定，推导了竖井地基等应变条件下径向固结的控制方程及解析解；江文豪等^[17]同样基于Deng等^[15]变井阻假定，推导了考虑土体中径-竖向渗流的砂井地基固结理论。现有关于淤堵效应的研究均以竖井地基为模型，多元复合地基固结理论均未考虑淤堵效应。

本文在现有研究的基础上，考虑排水板的淤堵效应，假定其井阻随时间和深度同时衰减，推导了该问题的固结控制方程及4种常见荷载下的解析解答，该解答同时将排水板的涂抹作用、水泥搅拌桩的扰动效应以及土体的竖向与径向渗流考虑在内。然后，通过与现场案例进行对比，验证了本文的正确性。最后，基于解析解答分析井阻效应、井阻因子、附加应力沿深度分布形式对多元复合地基的固结度及孔压的影响。

1. 计算模型

1.1 模型的建立

在实际工程中，多元组合桩复合地基大多以三角形、矩形等规则形式布置，模型单元可以塑料排水板或水泥搅拌桩为中心划分单元，本文以卢萌盟等^[13]提出的适用于多桩型任意排列形式布置的模型C为研究对象。如所示，在三角形布置方式下，以塑料排水板为中心进行单元划分，单元外围同时包含 ${n_{\text{d}}}$ 个塑料排水板和 ${n_{\text{p}}}$ 个水泥搅拌桩，按面积等效的原则，外围排水板和水泥搅拌桩的等效个数均为1个，模型单元中心及外围均有排水板，因此模型中的孔隙水沿径向同时存在向内和向外的双向渗流。为复合地基等效单元的计算模型，单元中心排水板的涂抹区为半径 $r$ 在 ${r_{\text{d}}}\sim{r_{{\text{s1}}}}$ 之间的环形影响区，该涂抹区土体的渗透系数为 ${k_{{\text{s1}}}}$ ；由单元外围的排水板引起的涂抹作用和水泥搅拌桩施工造成的扰动效应共同作用的影响区为半径 $r$ 在 ${r_{{\text{s2}}}}\sim{R_e}$ 之间的环形影响区，该影响区土体的渗透系数为 ${k_{{\text{s2}}}}$ ；半径 $r$ 在 ${r_{{\text{s1}}}}\sim{r_{{\text{s2}}}}$ 间为未扰动的土体，其渗透系数为 ${k_{\text{h}}}$ 。

图 1 地基单元划分与等效模型

Figure 1. Selection of typical units and equivalent model

下载: 全尺寸图片幻灯片

图 2 复合地基计算模型

Figure 2. Model for composite foundation

下载: 全尺寸图片幻灯片

单元中心排水板按环形等效原则^[18]进行等效，即排水板的周长和面积在等效前后均保持不变的情况下，将排水板等效为环状排水体。表达式如下：

${r_{\text{d}}} = \frac{{\omega + b}}{{\text{π }}}\text{，}$

(1)

$\omega b = \zeta {\text{π }}r_{\text{d}}^2。$

(2)

式中： ${r_{\text{d}}}$ 为中心排水板的等效半径； $\omega$ ， $b$ 分别为排水板的宽度和厚度； $\zeta$ 为排水板的面积折减系数，通过该参数来保证等效后环形排水体的截面积与排水板的截面积相同。面积折减系数可表示为

$\zeta = \frac{{{\text{π }}\omega b}}{{{{(\omega + b)}^2}}}。$

(3)

中心排水板引起的涂抹区的半径和渗透系数与单个排水板引起的涂抹区的半径和渗透系数的值相同，即 ${r_{{\text{s1}}}}{\text{ = }}{r_{{\text{sd}}}}$ ， ${k_{{\text{s1}}}}{\text{ = }}{k_{{\text{sd}}}}$ 。由单元外围排水板引起的涂抹作用和水泥搅拌桩施工造成的扰动效应共同作用的影响区的面积为 ${n_{\text{d}}}$ 个塑料排水板的涂抹区面积和 ${n_{\text{p}}}$ 个水泥搅拌桩扰动区的面积之和，计算式如下：

${r_{{\text{s2}}}} = \sqrt {R_{\text{e}}^2 - {n_{\text{d}}}(r_{{\text{sd}}}^2 - r_{\text{d}}^2) - {n_{\text{p}}}(r_{{\text{sp}}}^2 - r_{\text{p}}^2)} 。$

(4)

式中： ${n_{\text{d}}}$ 和 ${n_{\text{p}}}$ 分别为单元外围塑料排水板和水泥搅拌桩的数量； ${R_{\text{e}}}$ 为影响区半径； ${r_{\text{p}}}$ 为单个水泥搅拌桩的半径； ${r_{{\text{s1}}}}$ 为单元中心排水板引起的扰动区的外半径； ${r_{{\text{s2}}}}$ 为单元外围影响区的内半径； ${r_{{\text{sd}}}}$ 和 ${r_{{\text{sp}}}}$ 分别为单个排水板引起的涂抹区和单个水泥搅拌桩引起的扰动区的半径。

对于外围排水板引起的涂抹作用和水泥搅拌桩施工造成的扰动效应共同作用下的渗透系数 ${k_{{\text{s2}}}}$ ，按面积的加权平均值计算，计算式如下：

${k_{{\text{s2}}}} = \frac{{{n_{\text{d}}}{k_{{\text{sd}}}}(r_{{\text{sd}}}^2 - r_{\text{d}}^2) + {n_{\text{p}}}{k_{{\text{sp}}}}(r_{{\text{sp}}}^2 - r_{\text{p}}^2)}}{{{n_{\text{d}}}(r_{{\text{sd}}}^2 - r_{\text{d}}^2) + {n_{\text{p}}}(r_{{\text{sp}}}^2 - r_{\text{p}}^2)}} \text{，}$

(5)

式中， ${k_{{\text{sd}}}}$ 和 ${k_{{\text{sp}}}}$ 分别为单个排水板引起的涂抹区和单个水泥搅拌桩引起的扰动区的渗透系数。

由复合地基等效单元的计算模型可得，影响区半径为

$R_{\text{e}}^2 = \frac{{{A_{\text{n}}} - {A_{{\text{d1}}}} - {A_{{\text{p1}}}}}}{{\text{π }}} 。$

(6)

式中： ${A}_{\text{n}}=\text{π}{R}_{\text{n}}^{2}；{A}_{\text{d1}}={n}_{\text{d}}\omega b；{A}_{\text{p1}}={n}_{\text{d}}\text{π}{r}_{\text{p}}^{2}$ ； ${A_{\text{n}}}$ ， ${A_{{\text{d1}}}}$ 和 ${A_{{\text{p1}}}}$ 分别为计算单元、单元外围排水板和单元外围水泥搅拌桩的面积； ${R_{\text{n}}}$ 为计算单元的半径。

结合式（1），（2），（6）可得

$R_{\text{e}}^2 = R_{\text{n}}^2 - \zeta {n_{\text{d}}}r_{\text{d}}^2 - {n_{\text{p}}}r_{\text{p}}^2。$

(7)

1.2 基本假定

（1）土体为饱和土，土颗粒和孔隙水不可压缩，土体的变形源于孔隙水的排出。

（2）等应变条件成立，即土体、排水板和水泥搅拌桩的竖向变形相等。

（3）土体及排水板中的渗流服从达西定律。

（4）考虑排水板的淤堵效应随时间和围压的增大而增大，因此假定排水板渗透系数 ${k_{{\text{Dd}}}}$ 随时间指数衰减，且同时随深度线性衰减，即

${k_{{\text{Dd}}}} = {k_0}\left( {{\theta _1} - {\theta _2}\frac{z}{H}} \right){{\text{e}}^{ - {\theta _3}t}}。$

(8)

式中： ${k_{\text{0}}}$ 为塑料排水板的初始渗透系数； ${\theta _1}$ ， ${\theta _2}$ ， ${\theta _3}$ 为常数，且 ${\theta }_{1}＞0$ ， $0 \leqslant {\theta _2} \leqslant {\theta _1}$ （为了确保渗透系数为正）， ${\theta _3} \geqslant 0$ ； ${\theta _1}$ 和 ${\theta _2}$ 用来描述排水板排水能力随深度的变化，即井阻的深度影响因子； ${\theta _3}$ 用来描述排水板排水能力随时间的变化，即井阻的时间影响因子。

（5）排水板满足流量连续相等假定，即沿径向流入中心排水板和外围排水板的水量等于沿竖向流出的水量。式（9）表示中心排水板流量连续相等的假定，式（10）表示单元外围排水板流量连续相等的假定，具体表达式如下；

${\left. {\left[ {2{\text{π }}r\frac{{{k_{\text{r}}}(r)}}{{{\gamma _{\text{w}}}}}\frac{{\partial {u_{\text{s}}}}}{{\partial r}}} \right]} \right|_{r = {r_{\text{d}}}}} = - \frac{{\zeta {\text{π }}r_{\text{d}}^2}}{{{\gamma _{\text{w}}}}}\frac{\partial }{{\partial z}}\left( {{k_{{\text{Dd}}}}\frac{{\partial {u_{\text{d}}}}}{{\partial z}}} \right)\text{，}$

(9)

${\left. {\left[ {2{\text{π }}r\frac{{{k_{\text{r}}}(r)}}{{{\gamma _{\text{w}}}}}\frac{{\partial {u_{\text{s}}}}}{{\partial r}}} \right]} \right|_{r = {R_{\text{e}}}}} = \frac{{{n_{\text{d}}}\zeta {\text{π }}r_{\text{d}}^2}}{{{\gamma _{\text{w}}}}}\frac{\partial }{{\partial z}}\left( {{k_{{\text{Dd}}}}\frac{{\partial {u_{\text{d}}}}}{{\partial z}}} \right) 。$

(10)

式中： $r$ 为径向坐标； ${k_{\text{r}}}(r)$ 为桩周土体的水平渗透系数； ${u_{\text{s}}}$ 和 ${u_{\text{d}}}$ 分别为土体和排水板内任意一点任一时刻的超静孔压； ${\gamma _{\text{w}}}$ 为水的重度。

2. 控制方程的推导及解答

2.1 控制方程的推导

首先，中心排水板与土体界面的超孔隙水压力相等，即

$\left.u_{\mathrm{s}}(r, z, t)\right|_{r=r_{\mathrm{d}}}=u_{\mathrm{d}} \quad 。$

(11)

另外，多元复合地基的外部荷载由 ${n_{\text{d}}} + 1$ 个塑料排水板、 ${n_{\text{p}}}$ 个水泥搅拌桩和土体共同承担，即

${\overline \sigma _{\text{d}}}{A_{\text{d}}} + {\overline \sigma _{\text{p}}}{A_{\text{p}}} + {\overline \sigma _{\text{s}}}{A_{\text{s}}} = \sigma {A_{\text{n}}} 。$

(12)

式中： $\sigma =\sigma (z，t)$ 为荷载在地基内引起的附加应力； ${\overline \sigma _{\text{d}}}$ ， ${\overline \sigma _{\text{p}}}$ 和 ${\overline \sigma _{\text{s}}}$ 分别为排水板、水泥搅拌桩和土体任意深度的总平均应力； ${A_{\text{d}}}$ ， ${A_{\text{p}}}$ ， ${A_{\text{s}}}$ 和 ${A_{\text{n}}}$ 分别为塑料排水板、水泥搅拌桩、土体和地基单元的截面积； ${A_{\text{d}}} = \zeta ({n_{\text{d}}} + 1){\text{π }}r_{\text{d}}^2$ ， ${A_{\text{p}}} = {n_{\text{p}}}{\text{π }}r_{\text{p}}^2$ ， ${A_{\text{s}}} = {\text{π }}(R_{\text{e}}^2 - r_{\text{d}}^2)$ ， ${A_{\text{n}}} =$ ${\text{π }}R_{\text{n}}^2 = {A_{\text{p}}} + {A_{\text{d}}} + {A_{\text{s}}}$ 。

由假设（2）可知，等应变假设可表达为

$\frac{{{{\overline \sigma }_{\text{d}}} - {u_{\text{d}}}}}{{{E_{\text{d}}}}} = \frac{{{{\overline \sigma }_{\text{p}}}}}{{{E_{\text{p}}}}} = \frac{{{{\overline \sigma }_{\text{s}}} - {{\overline u }_{\text{s}}}}}{{{E_{\text{s}}}}} = {\varepsilon _z} 。$

(13)

式中： ${E_{\text{d}}}$ ， ${E_{\text{p}}}$ 和 ${E_{\text{s}}}$ 分别为塑料排水板、水泥搅拌桩和土体的压缩模量，在计算中通常假定 ${E_{\text{d}}} = {E_{\text{s}}}$ ； ${\varepsilon _z}$ 为复合地基任一深度处的竖向应变； ${\overline u _{\text{s}}}$ 为土体沿径向的平均超静孔压，可表示为

${\overline{u}}_{\text{s}}=\frac{1}{\text{π}({R}_{\text{e}}^{2}-{r}_{\text{d}}^{2})}{\displaystyle {\int }_{{r}_{\text{d}}}^{{R}_{e}}2\text{π}r{u}_{\text{s}}(r\text{，}z\text{，}t)}\text{d}r 。$

(14)

垂直应变率可由式（12），（13）得

$\frac{{\partial {\varepsilon _z}}}{{\partial t}} = \frac{1}{{{E_{{\text{com}}}}}}\left[ {\frac{{\partial \sigma }}{{\partial t}} - \frac{{\partial \overline u }}{{\partial t}}} \right] \text{，}$

(15)

式中， ${E_{{\text{com}}}}$ 为复合地基的复合压缩模量， $\overline u$ 为地基任一深度处的平均孔隙水压力。其中

$\begin{aligned} E_{\text {com }}= & \frac{E_{\mathrm{p}} A_{\mathrm{p}}+E_{\mathrm{d}} A_{\mathrm{d}}+E_{\mathrm{s}} A_{\mathrm{s}}}{A_{\mathrm{n}}} \\ & =\frac{n_{\mathrm{p}} N_{\mathrm{pd}}^2 Y_{\mathrm{ps}}+\zeta\left(n_{\mathrm{d}}+1\right) Y_{\mathrm{ds}}+N^2-1}{N^2+\zeta n_{\mathrm{d}}+n_{\mathrm{p}} N_{\mathrm{pd}}^2} E_{\mathrm{s}}, \end{aligned}$

(16)

$\overline u = \frac{{{u_{\text{d}}}{A_{\text{d}}} + {{\bar u}_{\text{s}}}{A_{\text{s}}}}}{{{A_{\text{n}}}}} = \frac{{\zeta ({n_{\text{d}}} + 1){u_{\text{d}}} + ({N^2} - 1){{\overline u }_{\text{s}}}}}{{{N^2} + \zeta {n_{\text{d}}} + {n_{\text{p}}}N_{{\text{pd}}}^2}} \text{，}$

(17)

其中，

${N}_{\text{pd}}=\frac{{r}_{\text{p}}}{{r}_{\text{d}}}\text{，}N=\frac{{R}_{\text{e}}}{{r}_{\text{d}}}\text{，}{Y}_{\text{ps}}=\frac{{E}_{\text{p}}}{{E}_{\text{s}}}\text{，}{Y}_{\text{ds}}=\frac{{E}_{\text{d}}}{{E}_{\text{s}}} 。$

参考谢康和等^[19]的研究，土体的固结方程可统一写为

$\frac{1}{r}\frac{\partial }{{\partial r}}\left[ {\frac{{{k_{\text{r}}}(r)}}{{{\gamma _{\text{w}}}}}r\frac{{\partial {u_{\text{s}}}}}{{\partial r}}} \right] + \frac{{{k_{\text{v}}}}}{{{\gamma _{\text{w}}}}}\frac{{{\partial ^2}{{\overline u }_{\text{s}}}}}{{\partial {z^2}}} = - \frac{{\partial {\varepsilon _z}}}{{\partial t}} \text{，}$

(18)

式中， ${k_{\text{v}}}$ 为土体的平均竖向渗透系数。

参考Lu等^[20]研究，利用边界条件式（9）~（11）对式（18）沿径向积分，并联立式（14），（15），（17）可得关于土体中超静孔压的3个偏微分方程，即本文的求解方程：

${\overline u _{\text{s}}} = {u_{\text{d}}} - \frac{{{\lambda _1}{\theta _2}{k_{\text{0}}}}}{{{\lambda _4}}}{{\text{e}}^{ - {\theta _3}t}}\frac{{\partial {u_{\text{d}}}}}{{\partial z}} + \frac{{{\lambda _1}}}{{{\lambda _4}}}{k_{{\text{Dd}}}}\frac{{{\partial ^2}{u_{\text{d}}}}}{{\partial {z^2}}} \text{，}$

(19)

$\overline u = {\lambda _8}{u_{\text{d}}} + {\lambda _7}{{\text{e}}^{ - {\theta _3}t}}\frac{{\partial {u_{\text{d}}}}}{{\partial z}} + {\lambda _3}{k_{{\text{Dd}}}}\frac{{{\partial ^2}{u_{\text{d}}}}}{{\partial {z^2}}} \text{，}$

(20)

$\begin{gathered} \lambda_1 k_{\mathrm{Dd}} \frac{\partial^4 u_{\mathrm{d}}}{\partial z^4}+\lambda_2 \mathrm{e}^{-\theta_3 t} \frac{\partial^3 u_{\mathrm{d}}}{\partial z^3}+\lambda_3 k_{\mathrm{Dd}} \frac{\partial^3 u_{\mathrm{d}}}{\partial z^2 \partial t}+\lambda_7 \frac{\partial^2 u_{\mathrm{d}}}{\partial z \partial t}+\lambda_8 \frac{\partial u_{\mathrm{d}}}{\partial t}+ \\ \left(\lambda_4+\lambda_5 \mathrm{e}^{-\theta_3 t}+\lambda_6 k_{\mathrm{Dd}}\right) \frac{\partial^2 u_{\mathrm{d}}}{\partial z^2}-\lambda_7 \theta_3 \mathrm{e}^{-\theta_3 t} \frac{\partial u_{\mathrm{d}}}{\partial z}=\frac{\partial \sigma}{\partial t} 。\;\;\;\;\;\;\;\;\;\;\;\;\;\; \end{gathered}$

(21)

其中，

$\begin{array}{ll} \lambda_1=-\frac{k_{\mathrm{v}} F_{\mathrm{c}} E_{\mathrm{com}}}{\gamma_{\mathrm{w}}\left(N^2-1\right)}, & \lambda_2=-\frac{3 \theta_2 k_0 k_{\mathrm{v}} F_{\mathrm{c}} E_{\mathrm{com}}}{H \gamma_{\mathrm{w}}\left(N^2-1\right)}, \\ \lambda_3=\frac{F_{\mathrm{c}}}{N^2+\zeta n_{\mathrm{d}}+n_{\mathrm{p}} N_{\mathrm{pd}}^2}, & \lambda_4=-\frac{k_{\mathrm{v}} E_{\mathrm{com}}}{\gamma_{\mathrm{w}}}, \\ \lambda_5=-\frac{\theta_3 k_0 E_{\mathrm{com}} \zeta\left(1-n_{\mathrm{d}}\right)}{H \gamma_{\mathrm{w}}\left(N^2-1\right)}, & \lambda_6=\lambda_3 \theta_3-\frac{\zeta E_{\mathrm{com}}\left(1-n_{\mathrm{d}}\right)}{\gamma_{\mathrm{w}}\left(N^2+1\right)}, \\ \lambda_7=-\frac{\theta_2 k_0 F_{\mathrm{c}}}{N^2+\zeta n_{\mathrm{d}}+n_{\mathrm{p}} N_{\mathrm{pd}}^2}, & \lambda_8=\frac{\zeta\left(n_{\mathrm{d}}+1\right)+N^2+1}{N^2+\zeta n_{\mathrm{d}}+n_{\mathrm{p}} N_{\mathrm{pd}}^2} 。 \end{array}$

式中， ${F_{\text{c}}}$ 表达式的推导参考文献[13]。

2.2 控制方程的解答

假定复合地基顶部透水（孔压为零），底部不透水（流速为零），故竖向边界条件可以写为

$\left.\begin{array}{l} \left.\bar{u}(z, t)\right|_{z=0}=0,\left.\quad u_{\mathrm{d}}(z, t)\right|_{z=0}=0, \\ \left.\frac{\partial \bar{u}(z, t)}{\partial z}\right|_{z=H}=0,\left.\quad \frac{\partial u_{\mathrm{d}}(z, t)}{\partial z}\right|_{z=H}=0 。 \end{array}\right\}$

(22)

在初始时刻，外部荷载由复合地基的平均孔压承担，则初始条件为

$\left.\bar{u}(z, t)\right|_{t=0}=\sigma(z, 0)=\sigma_0 \quad,$

(23)

式中， ${\sigma _0}$ 为初始附加应力。

本文采用分离变量法对非齐次方程式（21）进行求解，假设其解为

${u_{\text{d}}}(z,t) = \sum\limits_{m = 1}^\infty {{T_m}(t)\sin \left( {\frac{M}{H}z} \right)} \text{，}$

(24)

其中，

$M = \frac{{2m - 1}}{2}{\text{π }}\;\;\;\;\;\;\;\;\;\;\;\;(m = 1,2,3, \cdot \cdot \cdot ) 。$

将式（24）代入式（21），然后在式两边同时乘以 $\sin (Mz/H)$ ，并在[0，H]上对 $z$ 进行积分，同时利用傅里叶级数的正交性得

${T_m}^\prime (t) + {G_m}(t){T_m}(t) = {Q_m}(t) \text{，}$

(25)

其中，

${G_m}(t) = \frac{{{L_m}{{\text{e}}^{ - {\theta _3}t}} - {\lambda _4}{{\left( {\frac{M}{H}} \right)}^2}}}{{\frac{{{\lambda _7}}}{H} + {\lambda _8} - {\lambda _3}{K_m}{{\text{e}}^{ - {\theta _3}t}}}} \text{，}$

(26)

${Q}_{m}(t)=\frac{\frac{2}{H}{\displaystyle {\int }_{0}^{H}\frac{\partial \sigma (z\text{，}t)}{\partial t}}\mathrm{sin}\left(\frac{M}{H}z\right)\text{d}z}{\frac{{\lambda }_{7}}{H}+{\lambda }_{8}-{\lambda }_{3}{K}_{m}{\text{e}}^{-{\theta }_{3}t}} \text{，}$

(27)

其中，

$\begin{gathered} K_m=k_0\left(\theta_1-\frac{\theta_2}{2}\right)\left(\frac{M}{H}\right)^2, \\ L_m=\left[\lambda_1\left(\frac{M}{H}\right)^2-\lambda_6\right] K_m-\left(\frac{\lambda_2}{H}+\lambda_5\right)\left(\frac{M}{H}\right)^2-\frac{\lambda_7 \theta_3}{H} 。 \end{gathered}$

将式（24）代入式（20），然后式两边同乘以 $\sin (Mz/H)$ ，并在[0，H]上对 $z$ 进行积分，结合初始条件式（23），利用傅里叶级数的正交性得

${T}_{m}(0)=\frac{\frac{2}{H}{\displaystyle {\int }_{0}^{H}\sigma (z\text{，}0)\mathrm{sin}\left(\frac{M}{H}z\right)\text{d}z}}{\frac{{\lambda }_{7}}{H}+{\lambda }_{8}-{\lambda }_{3}{K}_{m}} 。$

(28)

结合 ${T_m}(0)$ 的值，由常微分方程理论得式（25）的解为

${T_m}(t) = \frac{{\left[ {{P_m} + {S_m}(t)} \right]{{\text{e}}^{{\beta _m}t}}}}{{{{\left( {\frac{{{\lambda _7}}}{H} + {\lambda _8} - {\lambda _3}{K_m}{{\text{e}}^{ - {\theta _3}t}}} \right)}^{{\gamma _m}}}}} \text{，}$

(29)

其中，

${\beta _m} = \frac{{{\lambda _4}}}{{\frac{{{\lambda _7}}}{H} + {\lambda _8}}}{\left( {\frac{M}{H}} \right)^2} \text{，}$

(30)

${\gamma _m} = \frac{{{L_m}}}{{{\lambda _3}{\theta _3}{K_m}}} - \frac{{{\beta _m}}}{{{\lambda _3}}} \text{，}$

(31)

${P}_{m}=\frac{2{\displaystyle {\int }_{0}^{H}\sigma }(z\text{，}0)\mathrm{sin}\left(\frac{M}{H}z\right)\text{d}z}{H{\left(\frac{{\lambda }_{7}}{H}+{\lambda }_{8}-{\lambda }_{3}{K}_{m}\right)}^{1-{\gamma }_{m}}} \text{，}$

(32)

$\begin{aligned} S_m(t)= & \frac{2}{H} \int_0^t\left(\frac{\lambda_7}{H}+\lambda_8-\lambda_3 K_m \mathrm{e}^{-\theta_3 \tau}\right) \mathrm{e}-\beta_m \tau . \\ & \int_0^H \frac{\partial \sigma(z, \tau)}{\partial \tau} \sin \left(\frac{M}{H} z\right) \mathrm{d} z \mathrm{~d} \tau \end{aligned}$

(33)

结合式（19），（20），（24），（29）可得任意荷载作用下任一深度处排水板内的超静孔压、土体的平均超静孔压、复合地基的平均超静孔压以及复合地基总平均固结度如下（其中复合地基总平均固结度按应力定义计算）：

${u_{\text{d}}} = \sum\limits_{m = 1}^\infty {\left\{ {\frac{{\left[ {{P_m} + {S_m}{\text{(}}t{\text{)}}} \right]{{\text{e}}^{{\beta _m}t}}\sin \left( {\frac{M}{H}z} \right)}}{{{{\left( {\frac{{{\lambda _7}}}{H} + {\lambda _8} - {\lambda _3}{K_m}{{\text{e}}^{ - {\theta _3}t}}} \right)}^{{\gamma _m}}}}}} \right\}} \text{，}$

(34)

$\begin{aligned} & \bar{u}_{\mathrm{s}}=\sum\limits_{m=1}^{\infty}\left\{\frac{\left[P_m+S_m(t)\right] \mathrm{e}^{\beta_m t}}{\left(\frac{\lambda_7}{H}+\lambda_8-\lambda_3 K_m \mathrm{e}^{-\theta_3 t}\right)^{\gamma_m}} .\right. \\ & \left.\left[\sin \left(\frac{M}{H} z\right)-\frac{\lambda_1 \theta_2 k_0}{\lambda_4} \mathrm{e}^{-\theta_3 t} \cos \left(\frac{M}{H} z\right)-\frac{\lambda_1}{\lambda_4} k_{\mathrm{Dd}} \sin \left(\frac{M}{H} z\right)\right]\right\}, \end{aligned}$

(35)

$\begin{aligned} & \bar{u}=\sum\limits_{m=1}^{\infty}\left\{\frac{\left[P_m+S_m(t)\right] \mathrm{e}^{\beta_m t}}{\left(\frac{\lambda_7}{H}+\lambda_8-\lambda_3 K_m \mathrm{e}^{-\theta_3 t}\right)^{\gamma_m}} .\right. \\ & \left.\left[\lambda_8 \sin \left(\frac{M}{H} z\right)+\lambda_7 \frac{M}{H} \mathrm{e}^{-\theta_3 t} \cos \left(\frac{M}{H} z\right)-\lambda_5\left(\frac{M}{H}\right)^2 k_{\mathrm{Dd}} \sin \left(\frac{M}{H} z\right)\right]\right\}, \end{aligned}$

(36)

$\begin{gathered} U(t)=\frac{\int_0^H[\sigma(z, t)-\bar{u}(z, t)] \mathrm{d} z}{\int_0^H \sigma_{\mathrm{u}}(z) \mathrm{d} z}=\frac{\int_0^H \sigma(z, t) \mathrm{d} z}{\int_0^H \sigma_{\mathrm{u}}(z) \mathrm{d} z}- \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\\ \frac{1}{\int_0^H \sigma_{\mathrm{u}}(z) \mathrm{d} z} \sum\limits_{m=1}^{\infty}\left\{\frac{\left[P_m+S_m(t)\right] \mathrm{e}^{\beta_m t}}{\left(\frac{\lambda_7}{H}+\lambda_8-\lambda_3 K_m \mathrm{e}^{-\theta_3 t}\right)^{\gamma_m}} \cdot\right. \\ \left.\left\{\lambda_8 \frac{H}{M}-\lambda_5 k_0 \theta_1 \frac{M}{H}-(1)^m\left[\lambda_7 \frac{M}{H} \mathrm{e}^{-\theta_3 t}+\lambda_5 \frac{k_0 \theta_1}{H}\left(\frac{M}{H}\right)^2\right]\right\}\right\} 。 \end{gathered}$

(37)

瞬时荷载、线性荷载、多级瞬时荷载和多级线性荷载4种常见荷载形式下解答的推导参考文献[]，其中 ${\beta _m}$ 按式（30）计算。

2.3 解答的验证

通过对解答进行退化研究，从理论方面验证本文解答的有效性。

（1）当 ${\theta _3}{\text{ = }}0$ 时，本文关于复合地基任意荷载下的总平均固结度的表达式（37）可退化为考虑排水板的井阻仅随深度变化时任意荷载作用下的总平均固结度的解答，即

$\begin{gathered} U(t)=\frac{{\displaystyle {\int }_{0}^{H}\left[\sigma (z，t)-\overline{u}(z，t)\right]\text{d}z}}{{\displaystyle {\int }_{0}^{H}{\sigma }_{\text{u}}(z)\text{d}z}}=\frac{{\displaystyle {\int }_{0}^{H}\sigma (z，t)\text{d}z}}{{\displaystyle {\int }_{0}^{H}{\sigma }_{\text{u}}(z)\text{d}z}}-\;\;\;\;\;\;\\ \frac{1}{\int_0^H \sigma_{\mathrm{u}}(z) \mathrm{d} z} \sum\limits_{m=1}^{\infty}\left\{\frac{\left[P_m+S_m(t)\right] \mathrm{e}^{\beta_m t}}{\left(\frac{\lambda_7}{H}+\lambda_8-\lambda_3 K_m\right)^{\gamma_m}} \cdot\right. \\ \left.\left\{\lambda_8 \frac{H}{M}-\lambda_5 k_0 \theta_1 \frac{M}{H}-(-1)^m\left[\lambda_7 \frac{M}{H}+\lambda_5 \frac{k_0 \theta_1}{H}\left(\frac{M}{H}\right)^2\right]\right\}\right\} 。 \end{gathered}$

(38)

（2）当 ${\theta _1} = 1$ ， ${\theta _2} \to 0$ ， $\sigma (z，t)={\sigma }_{\text{u}}g(t)$ 时，式（37）可退化为白垚等^[21]考虑排水板井阻仅随时间变化情况时任意荷载作用下多元复合地基的总平均固结度的解答，即

$\begin{aligned} & U(t)=g(t)-\sum\limits_{m=1}^{\infty}\left\{\frac{\left[P_m+S_m(t)\right] \mathrm{e}^{\beta_m t}}{\sigma_{\mathrm{u}}\left(\frac{\lambda_7}{H}+\lambda_8-\lambda_3 K_m \mathrm{e}^{-\theta_3 t}\right)^{\gamma_m}} .\right. \\ & \left.\left\{\lambda_8 \frac{H}{M}-\lambda_5 k_0 \frac{M}{H}-(-1)^m\left[\lambda_7 \frac{M}{H} \mathrm{e}^{-\theta_3 t}+\lambda_5 \frac{k_0}{H}\left(\frac{M}{H}\right)^2\right]\right\}\right\} . \end{aligned}$

(39)

（3）继续令 ${\theta _3} \to 0$ ，式（39）可退化为考虑排水板为恒井阻时任意荷载作用下的多元复合地基的总平均固结度的解答^[13]，即

$U(t) = g(t) - \sum\limits_{m = 1}^\infty {\frac{2}{{{M^2}}}} \left[ {\frac{{{\sigma _0}}}{{{\sigma _{\text{u}}}}}{{\text{e}}^{{\beta _m}t}} + {{\text{e}}^{{\beta _m}t}}\int\limits_0^t {\frac{{{\text{d}}g(\tau )}}{{{\text{d}}\tau }}{{\text{e}}^{ - {\beta _m}\tau }}{\text{d}}\tau } } \right] 。$

(40)

（4）继续令 $t \to 0$ ， ${r_{\text{d}}} \to 0$ ， ${r_{\text{p}}} \to 0$ ，且当外部荷载为瞬时施加时，式（40）可退化为Terzaghi^[22]天然地基一维固结解答：

$U(t){\text{ = }}1 - \sum\limits_{m = 1}^\infty {\frac{2}{{{M^2}}}{{\text{e}}^{ - {M^2}{T_{\text{v}}}}}} \text{，}$

(41)

式中， ${T_{\text{v}}}$ 为土体的竖向时间因子， ${T_{\text{v}}} = {c_{\text{v}}}t/{H^2}$ ，其中 ${c_{\text{v}}}$ 为土体的竖向固结系数， ${c_{\text{v}}} = {k_{\text{v}}}{E_{\text{s}}}/{\gamma _{\text{w}}}$ 。

通过将本文解答经退化研究可得，在不同条件下本文解答可退化为已有的解析解答，这从理论的角度对本文解答的正确性进行了验证。同时，上述学者的解答可视为本文解答的特例，故本文解答具有更好的适用性。

3. 固结性状分析

本节利用本文解答对多元复合地基的固结性状进行参数敏感性分析。排水板采用市面常见的规格型，宽100 mm，厚4 mm，此排水板按照环形等效原则得其面积折减系数约为0.116。本文的对比采用径向时间因子 ${T_{\text{h}}} = {k_{\text{h}}}{E_{{\text{com}}}}t/(4R_{\text{n}}^2{\gamma _{\text{w}}})$ 为横坐标。计算参数取值见表 1。

表 1 模型参数取值表

Table 1. Values of model parameters

H/m	H/R_n	r_d/m	r_p/m	r_sd/r_d	r_sp/r_p	k_sd/k_h	k_sp/k_h	k_v/(10^-9m·s^-1)	k_h/k_v	k₀/(10^-5m·s^-1)	k₀/(10^-5m·s^-1)	E_s/MPa	E_p/E_s	E_d/E_s	σ₀/kPa	σ_B/kPa	σ_T/kPa	${\theta _1}$	${\theta _2}$	${\theta _3}$ /(10^-7 1·s^-1)	T_h
13	10	0.033	0.25	2	3	1/3	0.3	1.63	2	5.5	5.5	1.68	50	1	10	10	25	1	0.01	2.6	1
注：表中 ${\sigma _{\text{T}}}$ 和 ${\sigma _{\text{B}}}$ 分别为复合地基顶面和底面处的附加应力值。

下载: 导出CSV

| 显示表格

图 3，4分别为考虑排水板不同井阻效应下复合地基的平均孔压随时间消散的曲线和固结度的对比曲线，包括卢萌盟等^[13]考虑排水板为恒井阻的多元复合地基解、本文推导的考虑排水板井阻随深度变化、井阻随时间变化、以及井阻随时间和深度同时变化4种情况下的对比。由图 3，4可得，复合地基的孔压消散和地基固结最快和最慢的情况分别为考虑恒井阻和井阻随时间和深度同时变化的情况；相比于恒井阻的情况，考虑井阻随时间和深度同时变化时复合地基的孔压消散速率减慢的趋势可看作单一因素减慢趋势的叠加；考虑井阻随深度变化对复合地基孔压消散的影响随着固结的发展逐渐减弱，而考虑井阻仅随时间变化对复合地基的孔压消散影响则随着固结的发展而增大。

图 3 不同井阻效应下复合地基的平均孔压随时间消散的曲线

Figure 3. Curves of average pore pressure of composite foundation dissipating with time under different well resistance effects

下载: 全尺寸图片幻灯片

图 4 不同井阻效应下复合地基总平均固结度的对比

Figure 4. Comparison of total average consolidation degrees of composite foundation under different well resistance effects

下载: 全尺寸图片幻灯片

图 5，6分别为不同附加应力下复合地基的平均孔压沿深度的分布曲线和对地基固结度的影响曲线图。由图 5可得，本文假设地基底面为不透水面，地基深处的孔隙水压力明显大于上部地基的水压力，表明地基深处的孔隙水压力消散要远慢于上部地基，并且在复合地基顶面的附加应力越大，地基深处的孔隙水压力消散越快。由图 6可得，在假定地基表面为透水面而底面为不透水面时，地表处的附加应力值越大地基的固结越快。

图 5 不同附加应力沿深度分布形式下复合地基的平均孔压沿深度的分布曲线

Figure 5. Distribution curves of average pore pressure along depth of composite foundation with different additional stress distribution forms along depth

下载: 全尺寸图片幻灯片

图 6 不同附加应力沿深度分布形式对复合地基总平均固结度的影响

Figure 6. Influences of different additional stress distribution forms along depth on total average consolidation degree of composite foundation

下载: 全尺寸图片幻灯片

~分别为不同 ${\theta _1}$ 、 ${\theta _2}$ 和 ${\theta _3}$ 值对多元复合地基总平均固结度的影响曲线。由~可得，随着塑料排水板的井阻因子 ${\theta _1}$ 的增大，复合地基的固结曲线左移，表明复合地基的固结速率增大；井阻因子 ${\theta _2}$ 对复合地基固结影响甚微，随着井阻因子 ${\theta _2}$ 增大，复合地基的固结速率稍有减小；增大塑料排水板的井阻因子 ${\theta _3}$ 对于固结前期影响甚微，但对于后期固结速率影响较大，复合地基固结后期的固结速率随 ${\theta _3}$ 增大而减小，且当 ${\theta _3}$ 较大时，多元复合地基在固结后期由于径向排水明显减弱，仅通过竖向渗流继续固结，也可达到复合地基完全固结。

图 7 不同

${\theta _1}$ 值对固结度的影响

Figure 7. Influences of different values of

${\theta _1}$ on consolidation degree

下载: 全尺寸图片幻灯片

图 8 不同

${\theta _2}$ 值对固结度的影响

Figure 8. The effect of different

${\theta _2}$ values on the degree of consolidation

下载: 全尺寸图片幻灯片

图 9 不同

${\theta _3}$ 值对固结度的影响

Figure 9. Influences of different values of

${\theta _3}$ on consolidation degree

下载: 全尺寸图片幻灯片

图 10~分别为复合地基深度在H/2时排水板的井阻因子 ${\theta _1}$ 、 ${\theta _2}$ 和 ${\theta _3}$ 对复合地基的平均超静孔压消散的影响曲线。由~可得，随着 ${\theta _1}$ 的减小， ${\theta _2}$ 和 ${\theta _3}$ 的增大，复合地基的平均超静孔压消散速率减慢。经对比后发现，对复合地基的平均孔压消散的影响最明显的是 ${\theta _3}$ ，其次是 ${\theta _1}$ ，然后是 ${\theta _2}$ 。

图 10 不同

${\theta _1}$ 值对复合地基的平均孔压消散的影响

Figure 10. Influences of different values of

${\theta _1}$ on dissipation of average pore pressure of composite foundation

下载: 全尺寸图片幻灯片

图 11 不同

${\theta _2}$ 值对复合地基的平均孔压消散的影响

Figure 11. Influences of different values of

${\theta _2}$ on dissipation of average pore pressure of composite foundation

下载: 全尺寸图片幻灯片

图 12 不同

${\theta _3}$ 值对复合地基的平均孔压消散的影响

Figure 12. Influences of different values of

${\theta _3}$ on dissipation of average pore pressure of composite foundation

下载: 全尺寸图片幻灯片

4. 工程案例分析

Zhang等^[23]在临连高速的CK0+850—CK1+500段进行了塑料排水板联合粉喷桩的多元复合地基现场试验。排水板和粉喷桩按三角形布置，间距为1.8 m，长度均为10.5 m，排水板宽100 mm，厚4 mm，该复合地基 ${n_{\text{p}}} = 1$ 。试验段路堤可视为两个加载阶段，第一阶段为77 d内匀速填筑至4 m；第二阶段为4 d匀速填筑至6 m，之后保持不变。该加载过程简化为二级线性加载。试验中给出的基本参数及取值如表 2所示。

表 2 基本参数及取值

Table 2. Basic parameters and values

H/m	R_n/m	r_d/m	r_p/m	A_sd/A_d	k_v/(10^-9 m·s^-1)	k_h/k_v	k_h/k_sd	k_d/(10^-6m³·s^-1)	E_s/MPa	E_p/E_s
10.5	1.039	0.033	0.25	9	1.61	2	3	35	1.25	9.4

下载: 导出CSV

| 显示表格

图 13为本文考虑排水板的淤堵随时间和深度同时变化的解答、白垚等^[21]考虑淤堵仅随时间变化的多元复合地基的解答、卢萌盟等^[13]考虑排水板为恒井阻的多元复合地基的解答与Zhang等^[23]现场实测值的对比。由图 13可得，在固结前期，固结曲线与实测值均较为吻合，但随着固结的发展，卢萌盟等^[13]解答固结最快，其次是白垚等^[21]的解答，最后是考虑淤堵随时间和深度同时变化的解答，且本文的工况下与现场实测值拟合最好，这是由于本文考虑了排水板的淤堵效应，因此固结后期排水速率明显减小。实际上，在试验进行到102 d，即固结度为75%左右时，在较短时间内路堤高度从4 m填筑至6 m，荷载短时间内增大，卢萌盟等^[13]未考虑淤堵效应的解答相应地产生了固结加快的响应，而实测值与本文的解答则未产生明显加快的现象。产生此现象的原因为：随着固结的发展，排水板会产生土颗粒堵塞排水通道，导致排水板的井阻变大，排水功效降低，因此固结速率也不会产生加快的预期效果。

图 13 固结度的理论解和实测值的对比

Figure 13. Comparison between theoretical solutions and measured values of consolidation degree

下载: 全尺寸图片幻灯片

5. 结论

本文推导了考虑排水板淤堵效应随时间和深度同时变化的多元组合桩复合地基的固结理论。假定排水板的渗透系数随时间呈指数型衰减且沿深度呈线性衰减，同时将排水板的涂抹效应、水泥搅拌桩的扰动效应以及土体的竖向和径向渗流考虑在内，通过推导得出多元复合地基的固结控制方程及其解答，最后对该多元复合地基的固结性状进行对比分析，得到以下4点结论。

（1）本文解答可退化到多种已有工况解答，从理论和必要性上证明了解答的合理性；另外，通过与现场试验实测数据对比，进一步验证了本文解答的有效性与精确性。

（2）相比于恒井阻的情况，考虑井阻随时间和深度同时变化时复合地基的孔压消散和固结减慢，且减慢的趋势可看作单一影响因素减慢趋势的叠加；考虑井阻随深度分布变化对复合地基的孔压消散和固结的影响随着固结的发展逐渐减弱，而考虑井阻仅随时间变化对复合地基的孔压消散和固结的影响则随着固结过程而增大。

（3）多元复合地基深处的孔压要明显大于上部地基的孔压，即地基深处的孔压消散较慢；地表处的附加应力越大，复合地基的固结速率越大，地基深处的孔压消散越快。

（4）当 ${\theta _1}$ 减小或 ${\theta _2}$ 增大时，多元复合地基的平均孔压消散速率和固结速率均减小； ${\theta _3}$ 的增大对多元复合地基的平均孔隙水压力消散速率和后期固结速率的减小有显著影响；当 ${\theta _3}$ 较大时，由于径向固结减弱，固结后期地基仅靠竖向渗流达到完全固结。

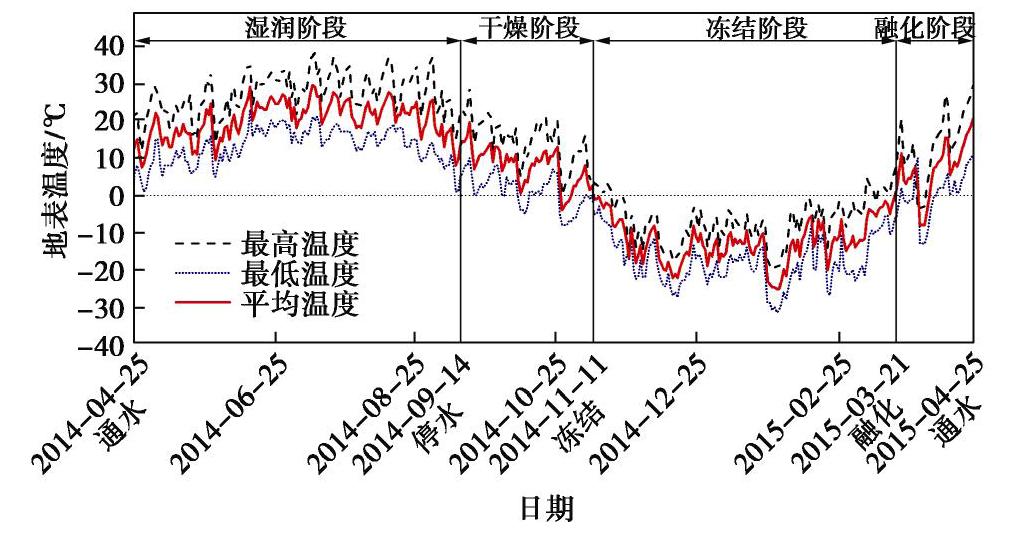

图 1 北疆某供水总干渠典型气象和运行资料

Figure 1. Weather and operation data for a main canal in northern Xinjiang

下载: 全尺寸图片幻灯片

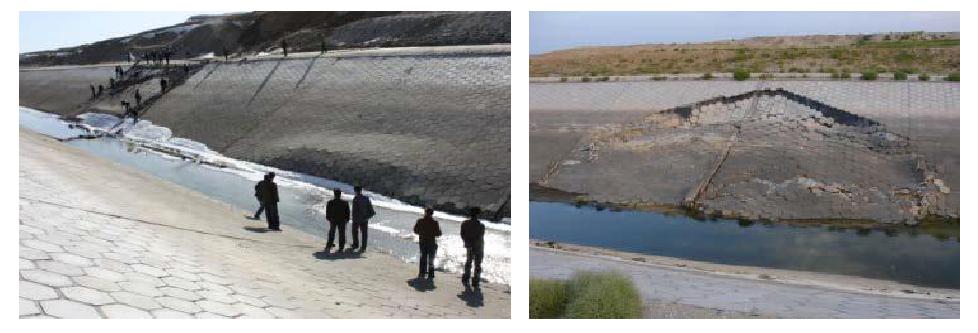

图 2 北疆某供水总干渠典型破坏照片

Figure 2. Photos of typical damage of a main canal in northern Xinjiang

下载: 全尺寸图片幻灯片

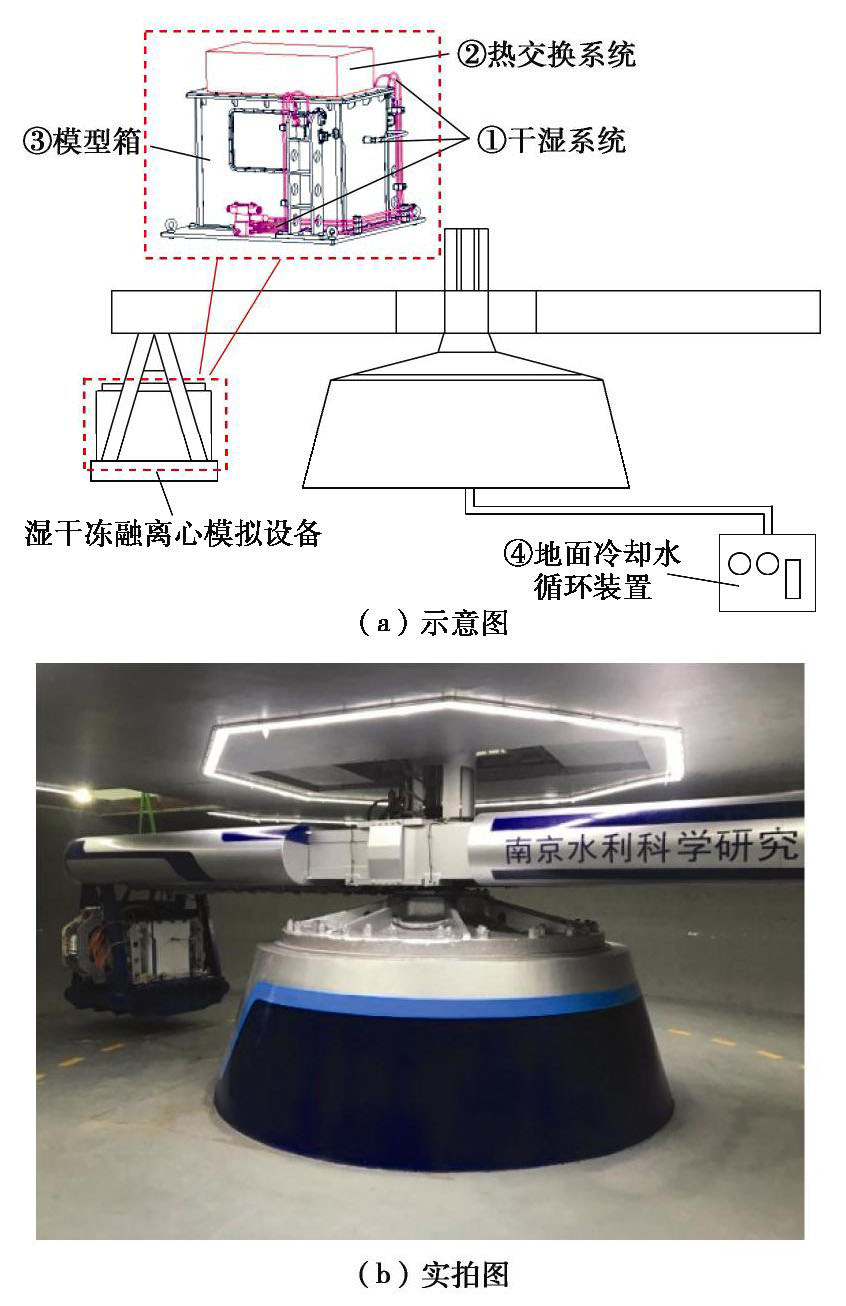

图 3 渠道湿干冻融离心模型试验设备

Figure 3. Centrifugal model test equipment for canal under cyclic action of wetting-drying and freeze-thaw

下载: 全尺寸图片幻灯片

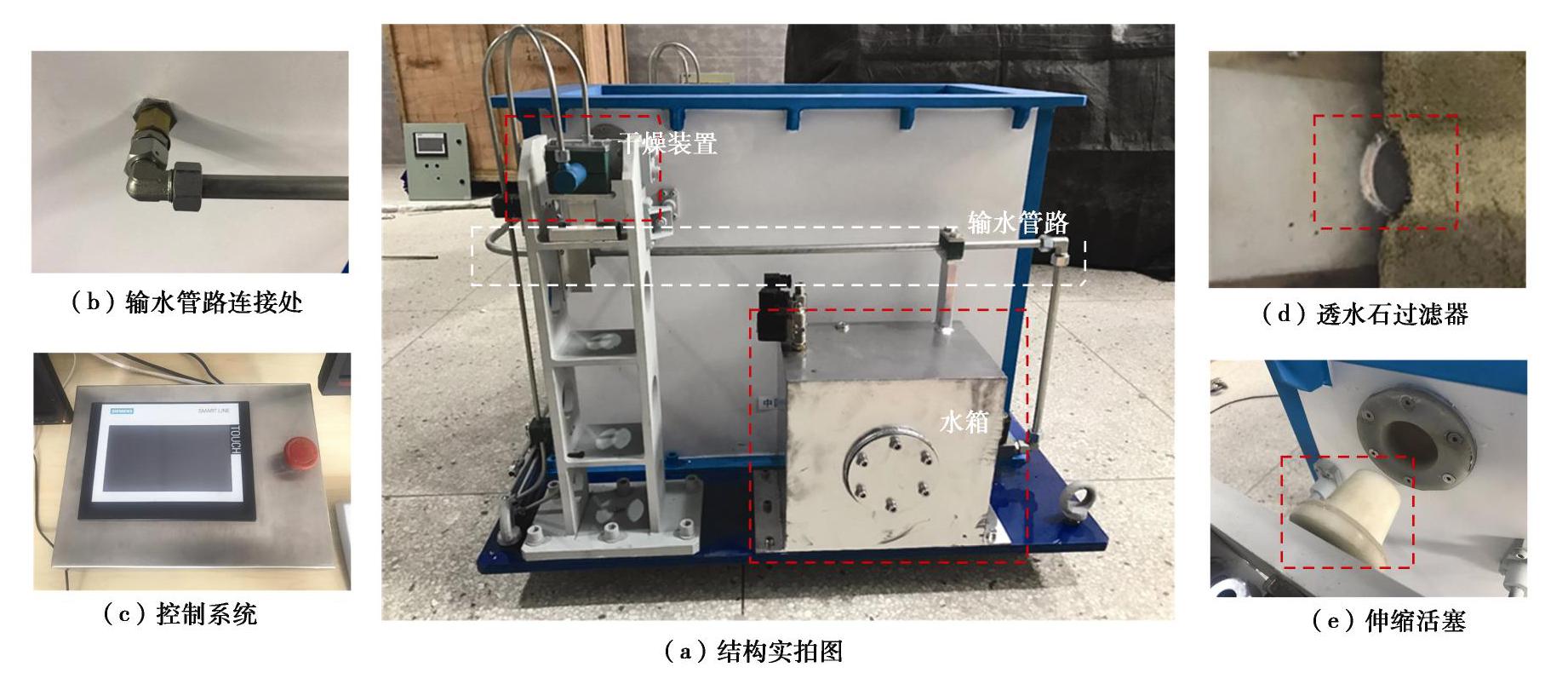

图 4 干湿系统

Figure 4. Wetting-drying system

下载: 全尺寸图片幻灯片

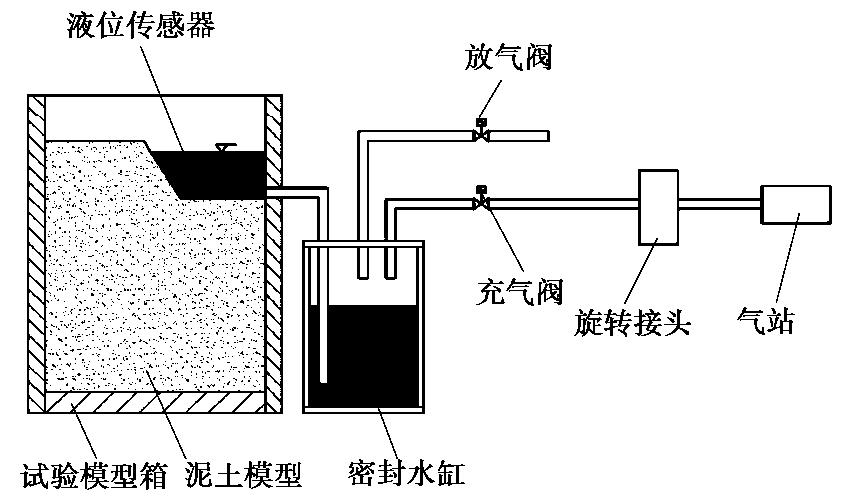

图 5 渠道水位升降工作原理

Figure 5. Working mechanism of rising and falling of water level

下载: 全尺寸图片幻灯片

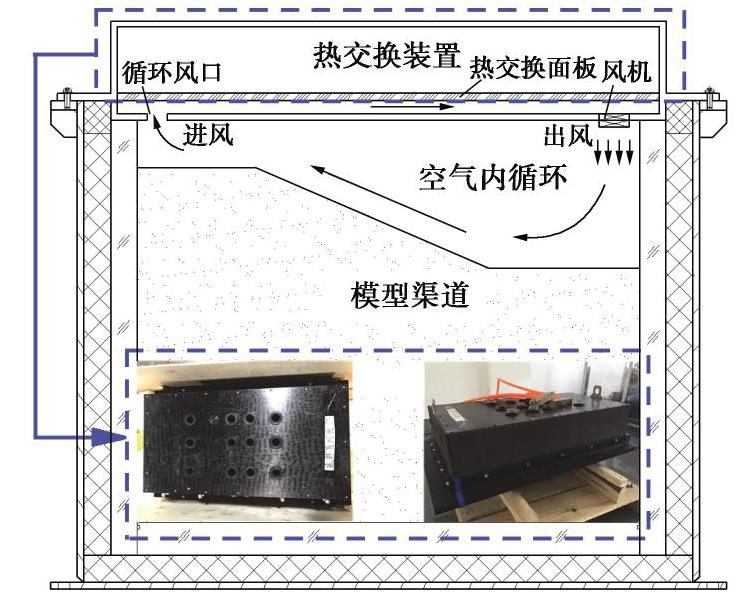

图 6 空气内循环工作原理

Figure 6. Working mechanism of air internal circulation

下载: 全尺寸图片幻灯片

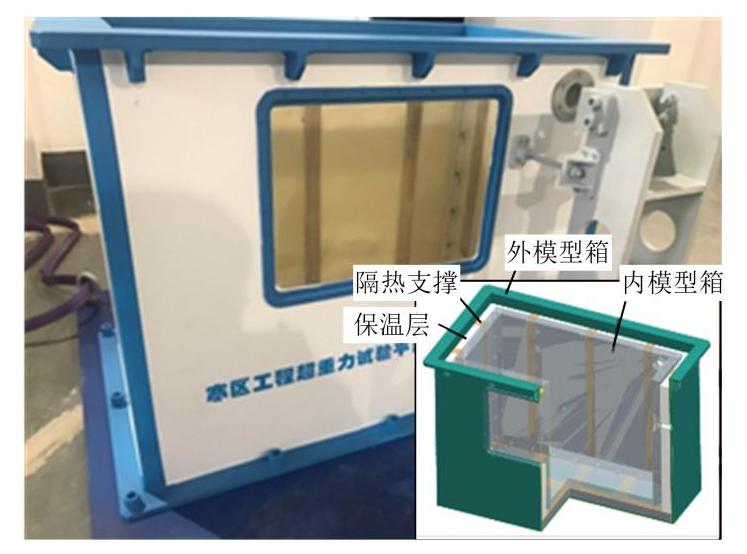

图 7 模型箱整体结构

Figure 7. Integral　structure of model box

下载: 全尺寸图片幻灯片

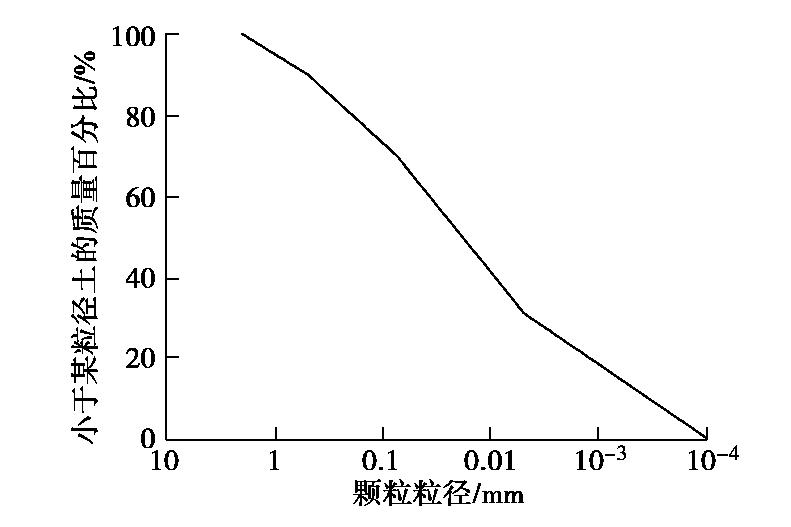

图 8 颗分曲线

Figure 8. Grain-size distribution curve

下载: 全尺寸图片幻灯片

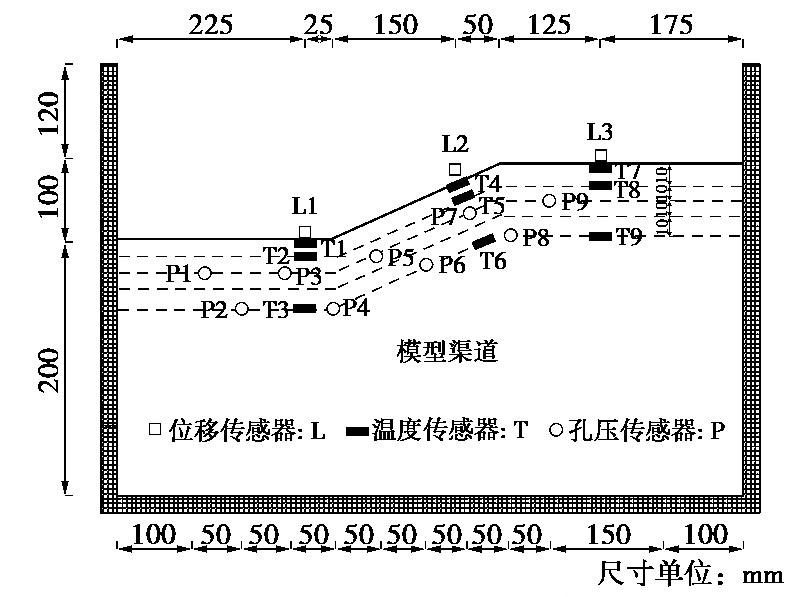

图 9 模型具体尺寸和传感器布置

Figure 9. Specific sizes and layout of sensors for model canal

下载: 全尺寸图片幻灯片

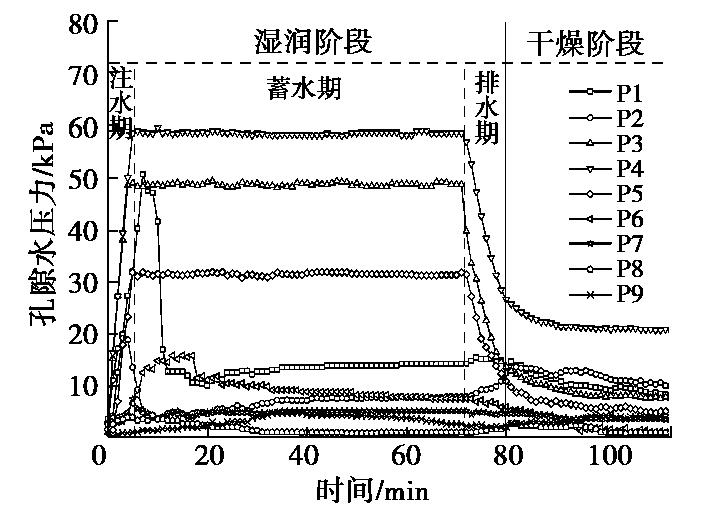

图 10 渠道模型内部孔隙水压力变化曲线

Figure 10. Variation curves of pore water pressure in model canal

下载: 全尺寸图片幻灯片

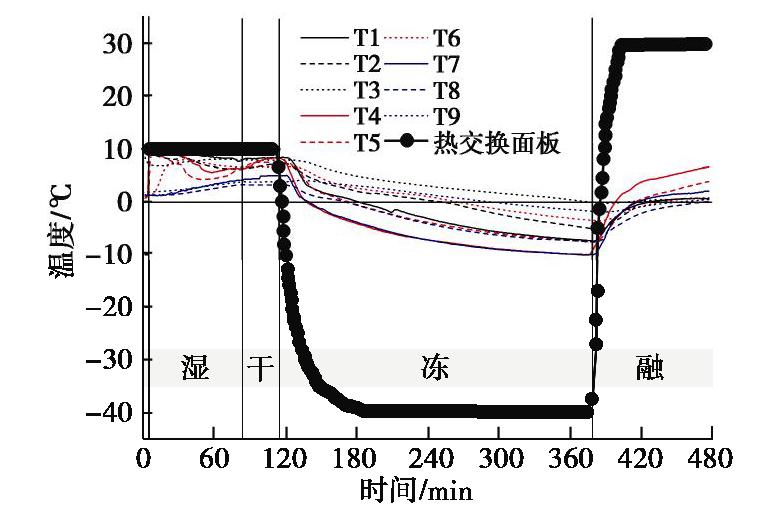

图 11 渠道模型温度变化曲线

Figure 11. Variation curves of temperature in model canal

下载: 全尺寸图片幻灯片

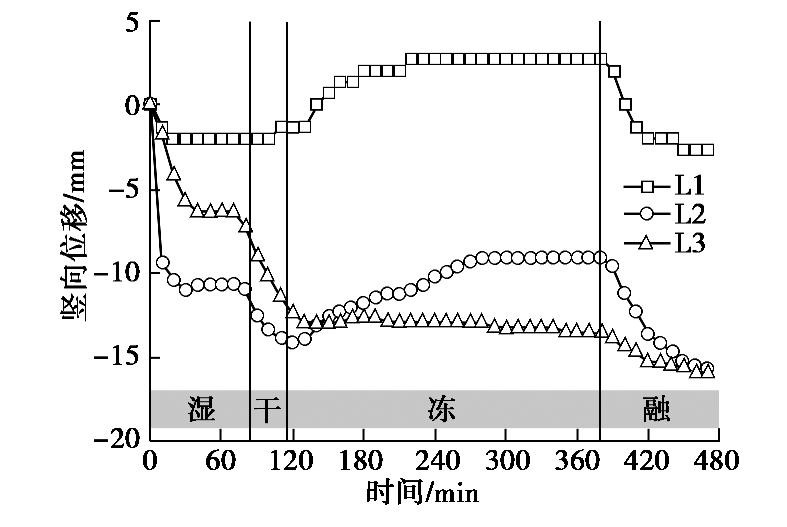

图 12 渠道模型竖向位移量变化曲线

Figure 12. Variation curves of vertical displacement in model canal

下载: 全尺寸图片幻灯片

参考文献(23)

[1]	何武全. 渠道衬砌与防渗工程技术[M]. 郑州: 黄河水利出版社, 2012. HE Wu-quan. Canal Lining and Seepage Control Technologies[M]. Zhengzhou: The Yellow River Water Conservancy Press, 2012. (in Chinese)
[2]	蔡正银, 黄英豪. 咸寒区渠道冻害评估与处治技术[M]. 北京: 科学出版社, 2015. CAI Zheng-yin, HUANG Ying-hao. Evaluation and Treatment Technology of Frost Damage in Canals in Saline and Cold Regions[M]. Beijing: Science Press, 2015. (in Chinese)
[3]	王怀义, 黄英豪, 贺传卿, 等. 咸寒区灌渠冻害原型段及监测系统的建立[J]. 水利科技与经济, 2015, 21(1): 9-12. https://www.cnki.com.cn/Article/CJFDTOTAL-SLKY201501005.htm WANG Huai-yi, HUANG Ying-hao, HE Chuan-qing, et al. Experimental method of concrete in sulfate erosion and freeze-thaw environment[J]. Water Conservancy Science and Technology and Economy, 2015, 21(1): 9-12. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLKY201501005.htm
[4]	QI J L, VERMEER P A, CHENG G. A review of the influence of freeze-thaw cycles on soil geotechnical properties[J]. Permafrost and Periglacial Processes, 2006, 17: 245-252. doi: 10.1002/ppp.559
[5]	张家俊, 龚壁卫, 胡波, 等. 干湿循环作用下膨胀土裂隙演化规律试验研究[J]. 岩土力学, 2011, 32(9): 2729-2734. doi: 10.3969/j.issn.1000-7598.2011.09.028 ZHANG Jia-jun, GONG Bi-wei, HU Bo, et al. Study of evolution law of fissures of expansive clay under wetting and drying cycles[J]. Rock and Soil Mechanics, 2011, 32(9): 2729-2734. (in Chinese) doi: 10.3969/j.issn.1000-7598.2011.09.028
[6]	TANG L, CONG S, LING X, et al. A unified formulation of stress-strain relations considering micro-damage for expansive soils exposed to freeze-thaw cycles[J]. Cold Regions Science and Technology, 2018, 153: 164-171. doi: 10.1016/j.coldregions.2018.05.006
[7]	冯德成, 林波, 张锋, 等. 冻融作用对土的工程性质影响的研究进展[J]. 中国科学：技术科学, 2017, 47(2): 111-127. https://www.cnki.com.cn/Article/CJFDTOTAL-JEXK201702002.htm FENG De-cheng, LIN Bo, ZHANG Feng, et al. A review of freeze-thaw effects on soil geotechnical properties[J]. Scientia Sinica Techologica, 2017, 47(2): 111-127. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JEXK201702002.htm
[8]	ZEMENU G, MARTINE A, ROGER C. Analysis of the behavior of a natural expansive soil under cyclic drying and wetting[J]. Bulletin of Engineering Geology and the Environment, 2009, 68(3): 421-436. doi: 10.1007/s10064-009-0203-4
[9]	詹良通, 吴宏伟, 包承纲, 等. 降雨入渗条件下非饱和膨胀土边坡原位监测[J]. 岩土力学, 2003, 24(2): 151-158. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200302002.htm ZHAN Liang-tong, NG C C W, BAO Cheng-gang, et al. Artificial rainfall infiltration tests on a well-instrumented unsaturated expansive soil slope[J]. Rock and Soil Mechanics, 2003, 24(2): 151-158. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200302002.htm
[10]	刘鸣, 龚壁卫, 刘军, 等. 膨胀土(岩)渠坡现场监测技术研究[J]. 岩土工程学报, 2011, 33(增刊1): 83-91. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2011S1015.htm LIU Ming, GONG Bi-wei, LIU Jun, et al. Monitoring technology for canal slopes of expansive soil (rock)[J]. Chinese Journal of Geotechnical Engineering, 2011, 33(S1): 83-91. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2011S1015.htm
[11]	饶锡保, 陈云, 曾玲. 膨胀土渠道边坡稳定性离心模型试验及有限元分析[J]. 长江科学院院报, 2002, 19(增刊1): 105-107. https://www.cnki.com.cn/Article/CJFDTOTAL-CJKB2002S1028.htm RAO Xi-bao, CHEN Yun, ZENG Ling. Centrifugal model test and FEM study on slope stability of expansive soil channel of Water Transfer Project from South to North[J]. Journal of Yangtze River Scientific Research Institute, 2002, 19(S1): 105-107. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-CJKB2002S1028.htm
[12]	LING H I, WU M H, LESHCHINSKY D, et al. Centrifuge modeling of slope instability[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2009, 135(6): 758-767.
[13]	程永辉, 程展林, 张元斌. 降雨条件下膨胀土边坡失稳机理的离心模型试验研究[J]. 岩土工程学报, 2011, 33(增刊1): 416-421. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2011S1079.htm CHENG Yong-hui, CHENG Zhan-lin, ZHANG Yuan-bin. Centrifugal model tests on expansive soil slope under rainfall[J]. Chinese Journal of Geotechnical Engineering, 2011, 33(S1): 416-421. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2011S1079.htm
[14]	陈湘生, 濮家骝, 罗小刚, 等. 土壤冻胀离心模拟试验[J]. 煤炭学报, 1999, 24(6): 615-619. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB199906012.htm CHEN Xiang-sheng, PU Jia-liu, LUO Xiao-gang, et al. Centrifuge modelling tests of soil freezing heave[J]. Journal of China Coal Society, 1999, 24(6): 615-619. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB199906012.htm
[15]	ZHOU J, TANG Y Q. Centrifuge experimental study of thaw settlement characteristics of mucky clay after artifical ground freezing[J]. Engineering Geology, 2015, 190: 98-108.
[16]	蔡正银, 吴志强, 黄英豪, 等. 北疆渠道基土盐–冻胀特性的试验研究[J]. 水利学报, 2016, 47(7): 900-906. https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB201607009.htm CAI Zheng-yin, WU Zhi-qiang, HUANG Ying-hao. Salt-frost heave properties of channel bed soil in the Northern Xinjiang[J]. Journal of Hydraulic Engineering, 2016, 47(7): 900-906. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB201607009.htm
[17]	张晨, 蔡正银, 黄英豪, 等. 输水渠道冻胀离心模拟试验[J]. 岩土工程学报, 2016, 38(1): 109-117. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201601013.htm ZHANG Chen, CAI Zheng-yin, HUANG Ying-hao, et al. Centrifuge modelling of frost-heave of canals[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(1): 109-116. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201601013.htm
[18]	蔡正银, 朱洵, 黄英豪, 等. 湿干冻融耦合循环作用下膨胀土裂隙演化规律[J]. 岩土工程学报, 2019, 41(8): 1381-1389. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201908002.htm CAI Zheng-yin, ZHU Xun, HUANG Ying-hao, et al. Evolution rules of fissures in expansive soils under cyclic action of coupling wetting-drying and freeze-thaw[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(8): 1381-1389. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201908002.htm
[19]	蔡正银, 陈皓, 黄英豪, 等. 考虑干湿循环作用的膨胀土渠道边坡破坏机理研究[J]. 岩土工程学报, 2019, 41(11): 1977-1982. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201911002.htm CAI Zheng-yin, CHEN Hao, HUANG Ying-hao, et al. Failure mechanism of canal slopes of expansive soils considering action of wetting-drying cycles[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(11): 1977-1982. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201911002.htm
[20]	张晨, 蔡正银, 徐光明, 等. 冻土离心模型试验相似准则分析[J]. 岩土力学, 2018, 39(4): 1236-1244. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201804013.htm ZHANG Chen, CAI Zheng-yin, XU Guang-ming, et al. Dimensional analysis of centrifugal modeling of frozen soil[J]. Rock and Soil Mechanics, 2018, 39(4): 1236-1244. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201804013.htm
[21]	黄英豪, 蔡正银, 张晨, 等. 渠道冻胀离心模型试验设备的研制[J]. 岩土工程学报, 2015, 37(4): 615-621. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201504007.htm HUANG Ying-hao, CAI Zheng-yin, ZHANG Chen, et al. Development of centrifugal model test facility for frost-heave of channels[J]. Chinese Journal of Geotechnical Engineering, 2015, 37(4): 615-621. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201504007.htm
[22]	刘小川. 降雨诱发非饱和土边坡浅层失稳离心模型试验及分析方法[D]. 杭州: 浙江大学, 2017. LIU Xiao-chuan. Centrifuge Modelling and Analysis of Rainfall-Induced Shallow Failure in Unsaturated Soil Slope[D]. Hangzhou: Zhejiang University, 2017. (in Chinese)
[23]	蔡正银, 张晨, 黄英豪. 冻土离心模拟技术研究进展[J]. 水利学报, 2017, 48(4): 398-407. https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB201704003.htm CAI Zheng-yin, ZHANG Chen, HUANG Ying-hao. A review on the development of geotechnical centrifuge modeling technique on frozen ground engineering[J]. Journal of Hydraulic Engineering, 2017, 48(4): 398-407. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB201704003.htm

施引文献

资源附件(0)

图(12)

计量

文章访问数: 364
HTML全文浏览量: 29
PDF下载量: 197
被引次数: 0

0. 引言
1. 计算模型
1.1 模型的建立
1.2 基本假定
2. 控制方程的推导及解答
2.1 控制方程的推导
2.2 控制方程的解答
2.3 解答的验证
3. 固结性状分析
4. 工程案例分析
5. 结论

季冻区渠道湿干冻融离心模拟试验设备的研制 English Version

作者简介: 黄英豪(1979—),男,山东菏泽人,博士,教授级高级工程师,主要从事环境岩土工程和寒区水利工程方面的研究和技术咨询工作。E-mail：yhhuang@nhri.cn

计量

出版历程

Development of centrifuge model test equipment for canals in seasonal frozen areas under cyclic action of wetting-drying and freeze-thaw

0. 引言

1. 计算模型

1.1 模型的建立

1.2 基本假定

2. 控制方程的推导及解答

2.1 控制方程的推导

2.2 控制方程的解答

2.3 解答的验证

3. 固结性状分析

4. 工程案例分析

5. 结论

计量

出版历程

目录

0. 引言

1. 计算模型

1.1 模型的建立

1.2 基本假定

2. 控制方程的推导及解答

2.1 控制方程的推导

2.2 控制方程的解答

2.3 解答的验证

3. 固结性状分析

4. 工程案例分析

5. 结论

作者简介:
黄英豪(1979—),男,山东菏泽人,博士,教授级高级工程师,主要从事环境岩土工程和寒区水利工程方面的研究和技术咨询工作。E-mail：yhhuang@nhri.cn
