高土质心墙坝坝顶裂缝模拟方法及应用

吉恩跃; 陈生水; 傅中志; 张灿虹

doi:10.11779/CJGE202006002

高土质心墙坝坝顶裂缝模拟方法及应用 English Version

吉恩跃^{1, 2,},
陈生水^{1, 2},
傅中志^{1, 2},
张灿虹³

1.
南京水利科学研究院,江苏　南京　210024
2.
水利部土石坝破坏机理与防控技术重点实验室,江苏　南京　210029
3.
南京工业职业技术学院,江苏　南京　210046

基金项目:

国家重点研发计划重点专项项目 2017YFC0404806

国家自然科学基金项目 51809182

国家自然科学基金项目 51779152

中国博士后科学基金项目 2018M630578

中国博士后科学基金特别资助 2019T120444

详细信息

作者简介:
吉恩跃(1989—),男,江苏盐城人,高级工程师,主要从事高土石坝安全评价、数值模拟方面研究。E-mail: eyji@nhri.cn

中图分类号: TV64
计量
- 文章访问数: 360
- HTML全文浏览量: 19
- PDF下载量: 288
出版历程
- 收稿日期: 2019-09-16
- 网络出版日期: 2022-12-07
- 刊出日期: 2020-05-31

Simulation method for crest cracks in high earth core rockfill dams and its application

1.
Geotechnical Engineering Department, Nanjing Hydraulic Research Institute, Nanjing 210024, China
2.
Key Laboratory of Earth-Rock Dam Failure Mechanism and Safety Control Techniques, Ministry of Water Resources, Nanjing 210029, China
3.
Nanjing Institute of Industry Technology, Nanjing 210046, China

摘要

摘要: 土质心墙坝坝顶裂缝是目前高土石坝建设及运行中常遇到的病险,其发生和发展大大增加了工程的安全风险。基于扩展有限元的位移模式提出了坝顶裂缝的模拟方法并将其运用到瀑布沟土心墙坝坝顶裂缝模拟中。首先介绍了坝顶裂缝模拟方法的基本原理,其后采用神经网络遗传算法对瀑布沟心墙坝典型监测点监测数据进行了反演,采用反演得到的模型参数同时考虑筑坝料湿化、流变及固结,进行了瀑布沟心墙坝坝顶裂缝模拟。结果表明：采用反演参数计算得到的坝体变形与监测资料较为吻合；蓄水后坝体最大沉降3.27 m,向上游最大水平位移1.17 m,上游堆石料湿化沉降最大达0.48 m,上游坝壳的湿化变形作用导致了坝顶上下游的不均匀变形；模拟得到的坝顶裂缝首次发生在满蓄后,距离坝轴线4.75 m位置处,1个月内裂缝扩展至1.75 m深度（坝顶填土内,未扩展至心墙）,运行10 a间坝顶裂缝未发生实质性发展；此外,不考虑上游坝壳湿化时坝顶未有裂缝产生,考虑湿化而不考虑流变时坝顶裂缝扩展深度最大为1.25 m,最大张开宽度为2.7 cm。相关成果可为类似特高土心墙坝工程预防坝顶裂缝的发生提供相关参照。
- 土心墙堆石坝 /
- 坝顶裂缝 /
- 模拟方法 /
- 裂缝扩展
Abstract: The crest cracks are the common dangers during construction and operation of high earth core rockfill (ECRD) dams. The occurrence and propagation of the crack increases the safety risk of the project greatly. The simulation method for crest crack based on the displacement mode of the extended finite element method (XFEM) is put forward and introduced into the crack simulation of Pubugou ECRD. Firstly, the basic principle of the simulation method is introduced. Then, the measured data of typical monitoring points of Pubugou ECRD are inverted by using the neural network genetic algorithm. XFEM modelling of the 2-D model is conducted using the parameters obtained by inversion to reflect the wetting, rheological and consolidation of dam materials. The results show that the dam deformation is in good agreement with the monitoring data. The maximum settlement of the dam is 3.27 m after impoundment, the maximum upstream horizontal displacement is 1.17 m, and the maximum wetting settlement of upstream rockfill is 0.48 m. The wetting deformation and reservoir water pressure exert a certain dragging effect on the top of the dam, which directly leads to the crest cracks. The cracks at the top of the dam occur for the first time after full storage, 4.75 m away from the axis of the dam, and 1.75 m-deep cracks extend within one month (in the filling at dam top without extending to the core wall). The cracks on the top of the dam have not propagated substantially during 10 years of dam operation. The simulated results are close to the measured values.
- earth core rockfill dam /
- crest crack /
- simulation method /
- crack propagation

HTML全文

0. 引言

随着中国煤矿开采深度和生产强度的不断增大，冲击地压成为中国煤矿深部开采面临的主要动力灾害之^[1-3]。鄂尔多斯深部矿区面临的冲击地压威胁尤为严峻，截止到2020年，该矿区若干矿井(门克庆、母杜柴登、营盘壕、石拉乌素等)已经进行了初期生产，这些新投建的矿井均具备典型的“厚硬岩层-煤柱”结构，具备大采深（多为600~800 m）、大采高（主采煤层3-1煤厚5~8 m）、宽煤柱（区段煤柱宽20~40 m）和厚硬岩层（主关键层厚度均大于30 m）等特点，该矿区所有矿井的第二临空回采工作面均发生过冲击显现，且工作面临空巷为冲击显现的集中发生地点。

厚硬岩层、宽煤柱是鄂尔多斯深部矿区冲击地压的主要诱发因素，中国学者针对厚硬岩层、宽煤柱的诱冲机理进行了大量研究，朱斯陶等^[4]研究了基于冲击地压-矿震协同控制的合理隔离煤柱宽度设计方法；张俊文等^[5]认为覆岩转移高应力影响下的沿空巷道，受到低位厚硬顶板运移扰动容易诱发冲击地压；郭文豪等^[6]提出多关键层宽煤柱采场的覆岩空间结构具有低位竖“O-X”、高位横“OX”的2种破断形式；王博等^[7]研究了双巷掘进条件下的宽区段煤柱应力演化规律；赵毅鑫等^[8]认为厚硬顶板条件下的采空区侧向静载、超前静载及扰动动载是沿空巷道的冲击力源；翁明月等^[9]研究了多关键层运动对于窄煤柱综采面沿空巷的诱冲机制；解嘉豪等^[10]提出了沿空巷坚硬顶板爆破前后的覆岩空间结构特征；白贤栖等^[11]以震源群为单位、微震台站为对象构建了反演矩阵进行煤矿矿震震源的机制反演；韩刚等^[12]认为近距离坚硬顶板破断产生的强扰动是鄂尔多斯深部矿区沿空巷频发动力显现的主要原因；张俊文等^[13]研究了圆形断层煤柱对于四周采场覆岩空间结构的影响；丛利等^[14]认为多次采掘扰动将导致宽煤柱承载应力高度集中。

厚硬岩层−煤柱结构失稳诱发型冲击地压是目前鄂尔多斯深部矿区大采高综采面典型的冲击地压模式，目前鄂尔多斯深部矿区的冲击地压研究尚处于起步阶段，导致鄂尔多斯深部矿区面临此类冲击地压时处于束手无策的状态，本文以鄂尔多斯深部矿区某矿30202工作面为工程背景，采用现场实测、理论分析、数值模拟等方法，揭示了深部大采高综采面厚硬岩层-煤柱结构失稳诱冲的发生机制，以期为此类型冲击地压的现场防治提供理论依据。

1. 工程案例

鄂尔多斯深部矿区某矿30202工作面，如图 1，该工作面东部为30201采空区，南部为井田边界，西部为设计30203实体煤工作面，北部为工业广场保护煤柱，区段煤柱宽度为19.5 m。30201工作面生产时间为2016年12月—2018年3月，地表最大沉降量小于1.5 m；30202工作面设计生产时间为2018年4月—2021年1月，临空开采后地表最大沉降量小于2 m。判断工作面均处于非充分采动状态。

图 1 30202工作面平面位置

Figure 1. Plane position of No. 30202 working face

下载: 全尺寸图片幻灯片

30202工作面平均采深640 m，回采3-1煤层平均厚度5.7 m，平均倾角约2°，经鉴定3-1煤层具有强冲击倾向性，顶底板均具有弱冲击倾向性。30201与30202工作面宽度分别为241，268 m，均采用一次采全高综采工艺。根据面内B22钻孔揭露情况（表 1），3-1煤层上覆约40 m范围存在一层厚度大于60 m的厚硬砂岩，具备典型的厚硬岩层-煤柱结构。

表 1 B22钻孔地层参数Table 1 Formation parameters of B22 borehole 单位：m

编号	岩性	厚度	编号	岩性	厚度
R₁₅	风积砂	255.1	R₇	泥岩	41.1
R₁₄	复合砂岩组	120.5	R₆	粗粒砂岩	61.6
R₁₃	泥岩	14.1	R₅	泥岩	2.1
R₁₂	复合砂岩组	100.4	R₄	2-2_中煤	1.3
R₁₁	泥岩	40.1	R₃	细粒砂岩	11.8
R₁₀	中粒砂岩	7.2	R₂	泥岩	10.3
R₉	泥岩	57.9	R₁	细粒砂岩	11.9
R₈	中粒砂岩	20.2	Coal	3-1煤	5.3

下载: 导出CSV

| 显示表格

30201工作面回采期间面后留巷（现30202回风巷）共发生9次强矿压显现，造成巷帮位移片帮，部分锚杆锚索脱锚崩断、单体支柱压弯折断，说明仅一侧采空条件下的厚硬岩层-煤柱结构失稳时即可发生冲击显现，30202工作面临空后其回风巷冲击风险水平将进一步增加。为了避免30202工作面临空开采阶段发生厚硬岩层-煤柱结构失稳诱发冲击地压事故，需要提前开展深部大采高综采面厚硬岩层-煤柱结构失稳诱冲机理研究，为此类冲击地压防治设计提供依据，保障厚硬岩层-宽煤柱结构工作面的安全开采。

2. 厚硬岩层-煤柱空间结构演化规律

2.1 采场厚硬岩层-煤柱结构分区特征

厚硬岩层的运动状态控制了采场覆岩空间结构，并对区段煤柱应力分布及变形产生重要影响，本节以30202工作面为例针对厚硬岩层-区段煤柱空间结构特征展开分区分析。

临空工作面前方区段煤柱为单侧采空状态，如图 2（a），煤柱承载覆岩主要由临侧采空区垮落带（F）悬臂岩层结构、裂隙带（S）铰接岩层结构组成，处于悬顶状态的弯曲下沉带（B）岩层传递应力峰值位于本工作面实体煤深处，对区段煤柱影响较小。

图 2 厚硬岩层-煤柱结构特征

Figure 2. Structural characteristics of thick and hard strata-coal pillar

下载: 全尺寸图片幻灯片

临空工作面后方区段煤柱为两侧采空状态，由于宽煤柱的阻隔作用，面内垮落带发育受临侧采空区的影响较小，区段煤柱承载采场垮落带覆岩为两侧对称的悬臂结构。垮落带覆岩运动将产生高位顶板的离层空间，非充分采动条件下，采场覆岩裂隙高度发育上限为采空区短边宽度的1/2^[15-16]，对应单、双采空区覆岩裂隙发育高度分别为（R₆，R₇）面内厚硬岩层组、（R₈，R₉）采场厚硬岩层组，考虑高位厚硬岩层的运动时间效应及区段煤柱的压缩变形程度，工作面后方覆岩结构演化可分为面内裂隙带发育阶段和采场裂隙带扩展阶段。面内裂隙带发育阶段如图 2（b），由于面内厚硬岩层组煤柱端的垂直约束远低于实体煤端，煤柱端为简支受力状态^[17]，当其破断后裂隙带岩层将形成“W”型破断结构；采场裂隙带扩展阶段如图 2（c），随着面内覆岩裂隙高度持续上移，区段煤柱压缩量不断增加甚至失稳破坏，采场厚硬岩层组离层量持续增加直至破断，形成“V”型破断结构，采场裂隙带的“V”型破断结构将控制采场弯曲下沉带岩层的“V”型运动趋势。

由于宽煤柱的隔离和支撑作用，工作面垮落带覆岩运动无法与临侧采空区联动，裂隙带范围内的厚硬岩层组传递基础应力和破断附加应力是区段煤柱失稳冲击的主要应力来源，考虑高位厚硬岩层组“V”型破断具备滞后性，其破断加载对工作面附近区段煤柱的影响较小，所以本文的研究重点为厚硬岩层组“W”型破断运动对区段煤柱的诱冲效应。

2.2 面内厚硬岩层“W”型破断阶段划分

“W”型结构的形成需要面内厚硬岩层组两次破断运动。如图 3，临空工作面采空初期，面内厚硬岩层发生挠曲下沉，其最大拉应力出现在实体煤侧支撑点且靠近岩层上表面，当该处拉应力超过其强度极限时，厚硬岩层发生初次破断，考虑大采高、垮落带砂岩组碎胀系数小等因素，此阶段面内裂隙带岩层组受采空区矸石的承载力较小，进行理论分析时可忽略不计；初次破断后，厚硬岩层承载的最大弯矩向采空区中部转移且靠近其下表面，达到强度极限后发生二次破断，破碎岩块回转并触矸，最终形成“W”型破断结构。

图 3 “W”型破断阶段划分

Figure 3. Division of "W"-shaped fracture stages

下载: 全尺寸图片幻灯片

两次破断前后厚硬岩层空间形态与区段煤柱承载基础应力各不相同，且厚硬岩层破断释放的附加应力增加了区段煤柱的应力集中水平，因此应分别研究面内厚硬岩层组两次破断运动条件下的区段煤柱承载叠加应力及对应的失稳冲击工程判据。

3. 厚硬岩层-煤柱结构失稳诱冲机理

3.1 厚硬岩层-煤柱结构力学模型

（1）初次破断阶段煤柱受力分析

由于工作面实体煤侧范围远大于区段煤柱宽度，对比二者垂直方向的变形和受力，区段煤柱可视为“单轴压缩”而实体煤侧煤体相对稳定，可将区段煤柱简化为等效的弹簧，面内厚硬岩层视为弹性岩梁，得到一端固支、一端受弹簧和临侧采空区铰接岩层加载的厚硬岩层-煤柱结构简化力学模型，如图 4，将区段煤柱对厚硬岩层的承载应力简化为集中载荷，即用集中力F表示，由于面内裂隙带厚硬岩层的破断长度远大于垮落带悬臂长度，所以可视集中力F和相邻采空区铰接岩层加载力F_2x均作用于裂隙带铰接点。

图 4 初次破断阶段力学模型

Figure 4. Mechanical model at initial fracture stage

下载: 全尺寸图片幻灯片

a）基础应力分析

初次破断时区段煤柱承载基础应力P_j由垮落带岩层自重R和厚硬岩层挠曲加载应力-F(集中力F的反作用力)叠加组成，

${P_{\text{j}}} = R - F 。$

(1)

区段煤柱承载垮落带岩层范围S如图 3所示，其自重R为

$\left.\begin{array}{l} R=\gamma S \\ S=H(d+H \cot \alpha)。 \end{array}\right\}$

(2)

式中：γ为岩层重度；d为区段煤柱宽度；H为垮落带岩层总厚度；α为岩层破裂角。

集中力F计算可从区段煤柱垂直压缩变形角度分析，区段煤柱的垂直压缩变形量Δ满足：

$\Delta = u + w 。$

(3)

式中：u为垮落带岩层自重垂直压缩煤柱变形量；w为厚硬岩层挠曲加载垂直压缩煤柱变形量，

$\left.\begin{array}{l} u=m R / E d, \\ w=m F / E d。 \end{array}\right\}$

(4)

式中：m为煤层厚度；E为煤层弹性模量。

区段煤柱的垂直压缩变形量Δ同样等于厚硬岩层的最大挠曲下沉量，所以Δ等于厚硬岩层承载载荷q（包括厚硬岩层自重）、临侧采空区铰接岩层加载力F_2x和煤柱集中力F单独加载条件下的厚硬岩层挠曲下沉量之和，

$\Delta = {w_q} + {w_{{F_{{\text{2}}x}}}} + {w_F} 。$

(5)

式中： ${w_q}$ ， ${w_{{F_{{\text{2}}x}}}}$ ， ${w_F}$ 分别为厚硬岩层在q，F_2x，F单独加载条件下的挠曲下沉量：

$\left.\begin{array}{l} w_q=q(L+d)^4 / 8 E_1 I, \\ w_{F_{2 x}}=F_{2 x}(L+d)^3 / 3 E_1 I, \\ w_F=-F(L+d)^3 / 3 E_1 I_{\circ} \end{array}\right\}$

(6)

式中：L为采空区宽度；E₁，I为分别为厚硬岩层弹性模量、断面距，I=m₁³/12，m₁为厚硬岩层厚度。由于厚硬岩层破断后形成的铰接块长度远大于其回转下沉量，分析时可认为采空区矸石和铰接点各承载一半载荷，所以铰接岩层加载力F_2x可表示为

${F_{2x}} = q{l_2}/2 = q(L - 2H\cot \alpha )/2 。$

(7)

式中：l₂为临侧采空区厚硬岩层铰接块长度。

联立式（2）~（7）可得

$F = - \frac{{3{E_1}EId\left[ {{w_q} + {w_{{F_{{\text{2}}x}}}} - u} \right]}}{{Ed{{{\text{(}}L + d{\text{)}}}^3} + 3m{E_1}I}} 。$

(8)

设A=ω_q+ω_F2x-u，B=Ed(L+d)³+3mE₁I，联立式（1）、（2）、（8），得初次破断时煤柱承载基础应力P_j的表达函数可表示为

${P}_{\text{j}}=\frac{3{E}_{1}EIdA\text{+}\gamma H(d+H\mathrm{cot}\alpha )B}{B}\text{ }。$

(9)

b）附加应力分析

厚硬岩层初次破断时在均布载荷q（包括厚硬岩层自重）、铰接岩层加载力F_2x和煤柱集中力F单独加载条件下的弯曲变形为

$\left.\begin{array}{l} y_q=q x^2\left[x^2-4(L+d)+6(L+d)^2\right] / 24 E_1 I, \\ y_{F_{2 x}}=F_{2 x} x^2[3(L+d)-x] / 6 E_1 I, \\ y_F=-F x^2[3(L+d)-x] / 6 E_1 I。 \end{array}\right\}$

(10)

根据功的互等定理，可得单位宽度厚硬岩层积聚能量U为

$U = \int\limits_0^{L + d} {({y_q} + {y_{{F_{{\text{2}}x}}}} - {y_F})q{\text{d}}x} + {F_{{\text{2}}x}}{w_{{F_{{\text{2}}x}}}} - F{w_F} 。$

(11)

当厚硬岩层破断时仅有约0.1%~1%的积聚能量转变为震动波能量^[18]，现场分析厚硬岩层破断释能时U应乘以其破断距a。根据弹性波相关理论^[19]，厚硬岩层初次破断释能产生的区段煤柱附加应力P_d为

${P_{\text{d}}} = \gamma \zeta {(2K\eta aU{s^{ - \lambda }}/\gamma )^{{1 \mathord{\left/ {\vphantom {1 2}} \right. } 2}}} 。$

(12)

式中：ζ为附加应力传播速度；K为附加应力能量作用指数；η为地震效率；s为附加应力源距离；λ为附加应力波衰减系数。

（2）二次破断阶段煤柱受力分析

厚硬岩层初次破断后演变为一端铰接、一端受煤柱承载和临侧采空区铰接岩层加载的简支梁状态，其结构简化力学模型见图 5。

图 5 二次破断阶段力学模型

Figure 5. Mechanical model at secondary fracture stage

下载: 全尺寸图片幻灯片

a）基础应力分析

二次破断时区段煤柱承载基础应力P_j^׳由垮落带岩层自重R和厚硬岩层直接加载应力-F^׳组成，

${P'_{\text{j}}} = R - {F^\prime } 。$

(13)

二次破断时，区段煤柱承载的厚硬岩层范围包括临侧采空区铰接岩层、煤柱承载区厚硬岩层和面内悬顶厚硬岩层宽度的1/2，所以F^׳为

$F' = {{q\left( {3L + 2d - 4H\cot \alpha } \right)} \mathord{\left/ {\vphantom {{q\left( {3L + 2d - 4H\cot \alpha } \right)} 2}} \right. } 2} 。$

(14)

联立式（2）、（13）、（14）可得二次破断时煤柱承载基础应力 ${P'_{\text{j}}}$ 的表达函数可为

${P'_{\text{j}}} = \gamma H(d + H\cot \alpha ) + \\ q(3L+2d-4H\mathrm{cot}\alpha )\text{ /}2\text{ }。$

(15)

b）附加应力分析

二次破断时厚硬岩层受均布载荷q(包括厚硬岩层自重)加载时的弯曲变形可表示为

${y'_q} = {{qx[{x^3} - 2(L + d){x^2}{\text{ + (}}L + d{{\text{)}}^3}]} \mathord{\left/ {\vphantom {{qx[{x^3} - 2(L + d){x^2}{\text{ + (}}L + d{{\text{)}}^3}]} {24{E_1}I}}} \right. } {24{E_1}I}} 。$

(16)

二次破断时单位宽度厚硬岩层积聚能量为

$U' = \int\limits_0^{L + d} {{{y'}_q}q{\text{dx}}} 。$

(17)

最终厚硬岩层二次破断释能产生的区段煤柱附加应力P_d^׳可用式（12）进行计算。

3.2 厚硬岩层-煤柱结构失稳诱冲工程判据

（1）工程判据推导

厚硬岩层-煤柱结构的冲击方式与类型由厚硬岩层运动阶段和区段煤柱受力状态共同决定。厚硬岩层为应力加载源，区段煤柱为灾害冲击体，所以应系统性分析厚硬岩层破断与区段煤柱失稳的应力条件。

a）厚硬岩层破断应力条件

厚硬岩层初次破断时最大弯矩M位于实体煤侧固支端，二次破断时最大弯矩M ^׳位于岩层中部，可表示为

$\left.\begin{array}{l} M=q(L+d)^2 / 2+\left(F_{2 x}-F\right)(L+d), \\ M^{\prime}=q(L+d)^2 / 2。 \end{array}\right\}$

(18)

厚硬岩层初次破断、二次破断时最大弯矩位置的拉应力 ${\sigma _{\text{t}}}$ ， ${\sigma '_{\text{t}}}$ 为

$\left.\begin{array}{l} \sigma_{\mathrm{t}}=M m / 2 I \quad, \\ \sigma_{\mathrm{t}}^{\prime}=M^{\prime} m / 2 I。 \end{array}\right\}$

(19)

由于铰接岩层加载力F_2x小于集中力F，所以厚硬岩层初次破断M， ${\sigma _{\text{t}}}$ 小于二次破断 $M'$ ， ${\sigma '_{\text{t}}}$ ，初次破断后必然发生二次破断，设厚硬岩层抗拉极限强度为 $\left[ {{\sigma _{\text{t}}}} \right]$ ，则厚硬岩层破断的应力条件为

$\left[ {{\sigma _{\text{t}}}} \right] \leqslant {\sigma _{\text{t}}} < {\sigma '_{\text{t}}} 。$

(20)

b）区段煤柱失稳应力条件

从煤柱内部是否存在弹性承载区角度划分：屈服煤柱（无弹性核区）和承载煤柱（有弹性核区）。本文研究的鄂尔多斯深部矿区留设区段煤柱均为承载煤柱，由于孤立煤体的应力均化效应，承载煤柱两侧采空后其承载基础应力逐渐向中部集中，工作面附近的煤柱基础应力分布曲线由马鞍形逐渐演化至平台型，而区段煤柱失稳冲击属于应力问题，工程上通常以煤柱弹性承载区的峰值应力P_a与煤体单轴抗压强度[σ_c]的比值I_c来判断失稳冲击危险程度，可表示为

${I_{\text{c}}} = {{{P_{\text{a}}}} \mathord{\left/ {\vphantom {{{P_{\text{a}}}} {\left[ {{\sigma _{\text{c}}}} \right]}}} \right. } {\left[ {{\sigma _{\text{c}}}} \right]}} 。$

(21)

考虑承载煤柱的弹塑性分布规律，应力平台型分布的峰值应力P_a为

${P_{\text{a}}} = \max ({\bar P_{\text{j}}}{\text{ + }}{P_{\text{d}}},{\bar P'_{\text{j}}}{\text{ + }}{P'_{\text{d}}}) 。$

(22)

式中： ${\bar P_{\text{j}}}$ ， ${\bar P'_{\text{j}}}$ 分别为区段煤柱弹性核区的平均基础应力， ${\bar P_{\text{j}}}$ =P_j/(d−ρ)， ${\bar P'_{\text{j}}}$ = ${P'_{\text{j}}}$ /(d−ρ)，ρ为煤柱两侧塑性区宽度，近似取巷道半径的（3~5）倍。

煤柱失稳冲击阈值与煤体围压近似呈线性关系，结合承载煤柱内部煤体的围压分布规律，一般情况下煤柱弹性核区边缘的煤体可近似为单向受力状态，承载应力达到 $[{\sigma _{\text{c}}}]$ 即具备局部失稳冲击风险（I_c≥1）^[7]；弹性核区中部的煤体处于三向受力状态，承载应力达到3 $[{\sigma _{\text{c}}}]$ 即具备整体失稳冲击风险（I_c≥3）^[15]。

（2）工程案例验算

根据30202工作面及周边地质开采技术条件，取煤柱宽度d=19.5 m，采空区宽度L=268 m；岩层重度γ=25k N/m³；垮落带厚度H=37 m；岩层断裂角α=71.5°；煤层厚度m=5.3 m；煤层弹性模量E=0.57 GPa；厚硬岩层弹性模量E₁=27 GPa；厚硬岩层厚度m₁=61.6 m；抗拉强度 $[{\sigma _{\text{t}}}]$ =6.2 MPa；均布载荷q=2.6 MPa；破断距a=50 m；附加应力传播速度ζ=3500 m/s；附加应力能量作用指数K=1%；地震效率η=1%；附加应力源距离s=265 m（初次）和144 m（二次）；附加应力波衰减系数λ=1.5；单轴抗压强度 $[{\sigma _{\text{c}}}]$ =35.37 MPa；煤柱塑性区宽度ρ=7.5 m。将以上参量代入式（1）~（22），计算结果如下：

a）厚硬岩层R₆稳定性分析

厚硬岩层R₆承载的最大拉应力：初次破断阶段 ${\sigma _{\text{t}}}$ =9.7 Pa＞ $[{\sigma _{\text{t}}}]$ 、二次破断阶段 ${\sigma '_{\text{t}}}$ =14.6 MPa＞ $[{\sigma _{\text{t}}}]$ ，满足厚硬岩层R₆破断的应力条件。

b）区段煤柱稳定性分析

不同宽度区段煤柱承载峰值应力计算结果见图 6，可知二次破断条件下的煤柱承载叠加应力均大于初次破断，所以计算强度比I_c时应使用二次破断阶段煤柱承载应力。

图 6 煤柱承载叠加应力曲线

Figure 6. Curves of superimposed stress of bearing capacity of coal pillar

下载: 全尺寸图片幻灯片

常规宽度（≤60 m）的区段煤柱均达到局部失稳冲击的应力条件，同时预防整体失稳型冲击地压的安全煤柱宽度为52 m。案例工作面区段煤柱宽度为19.5 m，承载叠加应力峰值P_a=116.7 MPa，强度比I_c=3.3，满足煤柱整体失稳冲击的应力条件。

综上分析，30202工作面回采时厚硬岩层R₆将发生“W”型破断运动，区段煤柱承载叠加应力超过整体冲击危险阈值，具备发生整体失稳冲击的风险。

3.3 厚硬岩层-煤柱结构失稳诱冲发生机制

冲击地压本质是处于高应力状态的冲击倾向性煤岩体达到破坏极限时发生的瞬间失稳并冲击^[20]，对于厚硬岩层-煤柱结构的冲击地压问题，高应力来源于厚硬岩层传递的基础应力、附加应力，冲击倾向性煤岩体位于区段煤柱的弹性承载区，而破坏极限取决于区段煤柱弹性核的失稳阈值。

深部大采高综采面厚硬岩层-煤柱结构失稳诱冲机理为：区段煤柱承载基础应力来源于面内厚硬岩层组和临侧采空区铰接加载岩层，当面内厚硬岩层达到强度极限时发生“W”型破断并传递附加应力，如图 7，区段煤柱承载的叠加应力超过其破坏阈值后将发生局部甚至整体失稳冲击。

图 7 厚硬岩层-煤柱结构失稳诱冲机理

Figure 7. Mechanism of instability-induced scour of thick hard rock- coal pillar structure

下载: 全尺寸图片幻灯片

4. 数值模拟及现场实测验证

4.1 空间结构演化数值模拟

根据30202工作面的地质、开采技术条件，采用UDEC数值模拟软件沿采场倾向方向建立模型，数值模型尺寸长×高=1260 m×284 m，对模型的侧向和底部边界加以约束，顶部为自由边界，在模型顶部施加10 MPa均布载荷代替所建模型顶部至地表之间400 m范围的岩层重量。模型岩层的屈服准则采用莫尔-库仑准则，根据矿井地质资料及钻孔实测数据确定岩体、节理的物理及力学参数。采场工作面开采顺序为：30201工作面→30202工作面。

统计分析30202工作面开采后不同计算步数条件下的区段煤柱承载应力变化规律。区段煤柱承载应力峰值随覆岩运动加载整体呈递增状态。如图 8，区段煤柱承载应力相邻两次统计结果（500步）的最大增量值呈现4次突增现象，4次突增峰值的计算步数分别为500，3500，5500，13500步，对应的覆岩裂隙发育如图 9所示，可知4次突增对应的采场覆岩运动阶段分别为Ⅰ—垮落带岩层组破断运动、Ⅱ—裂隙带R₆岩层组初次破断、Ⅲ—裂隙带R₆岩层组二次破断和Ⅳ-裂隙带R₈岩层组破断运动。

图 8 区段煤柱应力演化规律

Figure 8. Stress evolution law of coal pillar in section

下载: 全尺寸图片幻灯片

图 9 覆岩结构演化特征

Figure 9. Evolution characteristics of overlying stratum structure

下载: 全尺寸图片幻灯片

计算步数增加对应着覆岩运动滞后工作面的距离增大、对回采工作面冲击危险性的影响程度减小，由于Ⅰ阶段区段煤柱的基础应力较小，Ⅳ阶段滞后回采工作面较远，因此Ⅱ、Ⅲ阶段是厚硬岩层-煤柱结构失稳诱冲的关键阶段，区段煤柱承载基础应力达到了局部冲击的应力阈值，同厚硬岩层R₆破断释放的附加应力叠加后将增加区段煤柱的冲击危险等级。数值模拟结果验证了深部大采高综采面厚硬岩层-煤柱空间结构演化规律的合理性。

4.2 采场能量释放微震监测

微震监测结果揭示了深部大采高综采面厚硬岩层-煤柱结构的覆岩破坏特征和能量释放规律，图 10为案例矿井不同边界条件的回采工作面微震监测剖面投影，可知实体煤工作面开采时微震事件能级较低且整体分布为一个“等腰梯形”的断裂结构，如图 10（a），工作面上方0~40 m事件密集分布，判断表 1中岩层R₁~R₅位于覆岩垮落带，由于采高较大，垮落带范围内的岩层破断后不能形成稳定的铰接结构，将以悬臂状态加载至采空区两侧围岩；工作面上方40~140 m微震事件呈现明显的线性分区分布，判断R₆、R₇厚硬岩层组位于覆岩裂隙带并且破碎岩体处于铰接状态，加载至采空区矸石和两侧围岩；工作面上方140 m以上区间无微震事件分布，判断R₈及以上岩层组位于弯曲下沉带并处于悬顶状态。综上可知，非充分采动条件下，深部大采高综采面覆岩加载模式具有分区性，垮落带基岩为悬臂结构加载，裂隙带基岩为铰接结构加载，弯曲下沉带基岩为悬顶结构加载。

图 10 工作面微震监测投影

Figure 10. Microseismic monitoring projection of working face

下载: 全尺寸图片幻灯片

沿空工作面开采时监测微震事件高度发育区间同样为0~140 m，对应岩层高度上限为R₆厚硬岩层组，说明R₆厚硬岩层组即时加载至沿空工作面，为沿空工作面的诱冲关键层，而R₈厚硬岩层组为延时加载，其破坏运动滞后于工作面，对回采作业的冲击危险性影响较小。沿空工作面开采时微震事件能级整体高于实体煤工作面，如图 10（b），高能级微震事件主要集中在工作面中部和区段煤柱附近。由于工作面宽度远大于区段煤柱，所以厚硬岩层R₆二次破断的最大弯矩位置可视为采空区中部，即中部区域为厚硬岩层R₆的二次破断位置，监测结果表明厚硬岩层R₆二次破断释放的能量远高于初次破断；区段煤柱附近的高能级事件集中区说明了该区域具备较高的应力水平，此区域煤岩体运动破坏时将释放积聚的弹性势能，产生高能级微震事件。微震监测结果验证了深部大采高综采面厚硬岩层-煤柱结构力学模型、工程判据的正确性。

5. 厚硬岩层-煤柱结构失稳诱冲防治

5.1 防冲技术体系思路

结合厚硬岩层-煤柱结构失稳诱冲机理可知，该类型冲击地压的防控对象为厚硬岩层破断运动传递的叠加应力（应力源）、区段煤柱内部的弹性核区（冲击体），针对防控对象提出适用于深部大采高综采面厚硬岩层-煤柱结构的冲击地压防控体系，在保证监测预警强度和质量的前提下，防控体系包括承载煤柱强卸载、扰动区域强支护和推进速度强管控。

（1）承载煤柱强卸载

根据前章分析可知，煤柱强卸载即降低厚硬岩层组传递应力(P_a)和弱化区段煤柱弹性核区(d)。降低应力源采用顶板深孔爆破处理临侧采空区铰接岩层组(F_2x)，弱化冲击体采用煤层大直径钻孔破坏煤柱承载能力([σ_c])。

（2）扰动区域强支护

被动支护系统与区段煤柱共同承载厚硬岩层组传递的叠加应力，由式（22）可知，加强工作面超前影响区域的被动支护系统，相当于增加厚硬岩层运动时的承载体宽度(d)，从而减小传递基础应力(P_j和P_j^׳)达到降低冲击危险的目的，同时被动支护可以提高巷道支护体系的完整性和稳定性，减小区段煤柱强卸载导致的围岩大变形问题。

（3）推进速度强管控

控制推进速度保持低速、匀速状态可以减少厚硬岩层组积聚能量的集中释放水平，从而降低厚硬岩层破断释能产生的区段煤柱附加应力(P_d和P_d^׳)，所以可以根据现场监测结果动态调整工作面临界推进速度。

5.2 现场防治设计与评价

（1）防治措施设计

由于30202工作面现场试验顶板深孔爆破时多次出现5次方高能级微震事件，判断仅单侧采空时19.5 m区段煤柱承载应力处于危险水平，所以仅采用煤层大直径钻孔进行全巷道承载煤柱强卸载方案。针对区段煤柱弹性核区宽度大、煤体硬度高的特点，沿空巷道实施四轮煤层大直径钻孔预卸压措施，见表 2，一至三轮均为全巷道煤层预卸压，四轮针对单、双工作面“见方”来压区域集中预卸压。后续工作面区段煤柱设计时选择屈服宽度方案（≤6 m），从根本上消除煤柱弹性核冲击体。

表 2 煤层卸压钻孔施工方案

Table 2. Construction plans for pressure relief drilling of coal seam

参数	孔深/间距/(m·m^-1)
参数	一轮		二轮		三轮		四轮
煤柱帮	10	≤2	13	≤2	13	≤2	13	≤1
生产帮	20	≤2	20	≤2	22	≤2	35	≤1

下载: 导出CSV

| 显示表格

针对30202回风巷回采扰动区域采取的强支护方案为工作面超前200 m以内采用6架垛式液压支架+160架液压单元支架+锚索梁加强支护，工作面超前200 m以外采用单体液压支柱+锚索梁联合支护。

依据现场反馈确定“支护-卸压”条件下的安全极限推速：地表沉降进入稳沉阶段（第三次双工作面“见方”来压后）之前“见方”来压区间4~6刀/d、非“见方”来压区间6~8刀/d，稳沉阶段之后保持8~10刀/d。

（2）防冲效果评价

将工作面倾向微震事件进行能量-频次统计分析，如图 11，监测统计的能量-频次集中区域均位于实体煤内部，其中频次峰值（214个）位于面内距回风巷100~125 m，能量峰值（1.02×10⁶ J）位于面内距回风巷0~25 m，而煤柱区域的微震能量-频次处于高频低能状态（频次107个、8.45 E×10⁵ J能量），说明区段煤柱附近的应力集中程度低，能量释放均匀，高应力集中区转移至实体煤内部，实现回风巷处于“低应力”、“低扰动”、“低倾向”、“强支护”状态。

图 11 微震能量-频次倾向统计

Figure 11. Statistics of microseismic energy-frequency tendency

下载: 全尺寸图片幻灯片

6. 结论

（1）探讨了深部大采高综采面厚硬岩层-煤柱结构的空间运动特征，建立了厚硬岩层-煤柱结构力学模型并量化了厚硬岩层“W”型破断条件下的煤柱承载应力演化规律，推导了厚硬岩层-煤柱结构失稳诱冲的工程判据。

（2）揭示了深部大采高综采面厚硬岩层-煤柱结构失稳诱冲机理：区段煤柱承载基础应力来源于面内厚硬岩层组和临侧采空区铰接加载岩层，当面内厚硬岩层达到强度极限时发生“W”型破断并传递附加应力，区段煤柱承载的叠加应力超过其破坏阈值后发生局部甚至整体失稳冲击。

（3）数值模拟、微震监测结果验证了空间结构、力学模型与工程判据的合理性。区段煤柱承载应力随厚硬岩层组的破断运动发生阶段性突增现象，厚硬岩层组“W”型两次破断运动传递的载荷是工作面附近区段煤柱失稳冲击的主要应力来源，二次破断释放的能量远高于初次破断。

（4）设计并实施了深部大采高综采面厚硬岩层-煤柱结构失稳型冲击地压的控制体系，包括承载煤柱强卸载、扰动区域强支护和推进速度强管控，现场评价防冲体系安全有效。

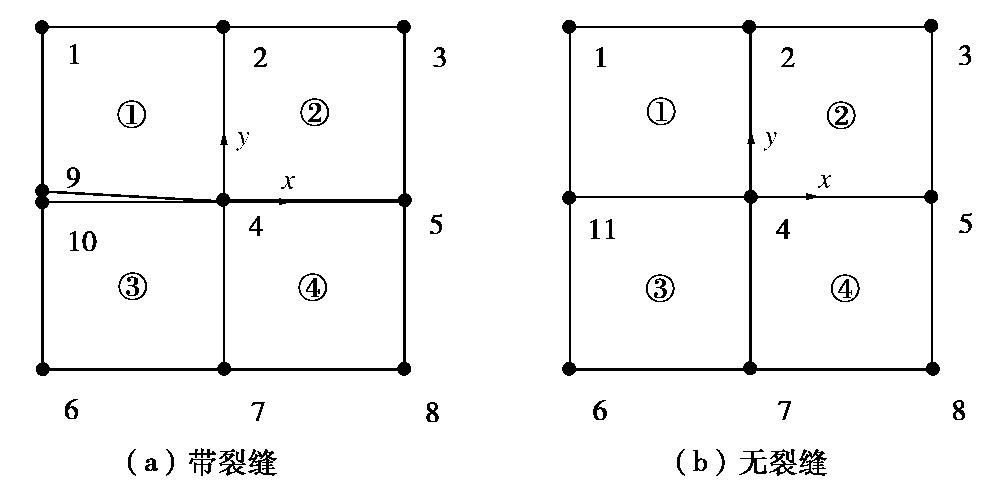

图 1 平面4单元网格

Figure 1. Plane mesh of 4 elements

下载: 全尺寸图片幻灯片

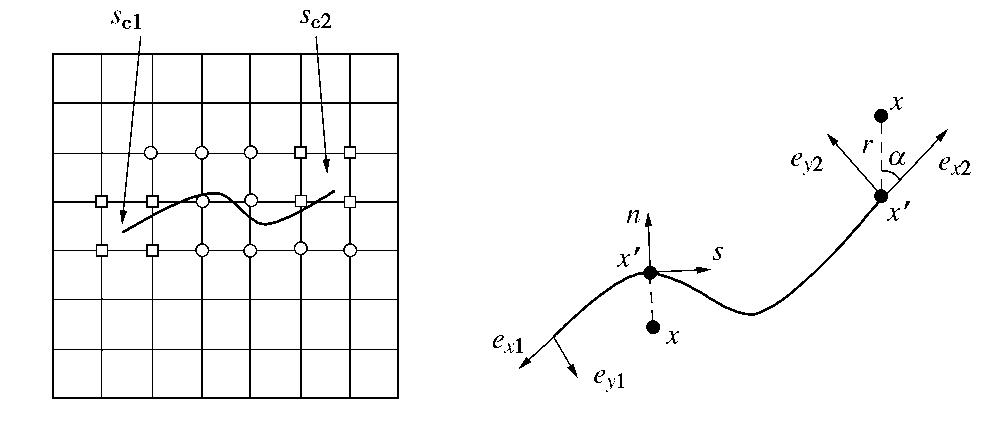

图 2 含裂缝单元集示意图

Figure 2. Element set with initial crack

下载: 全尺寸图片幻灯片

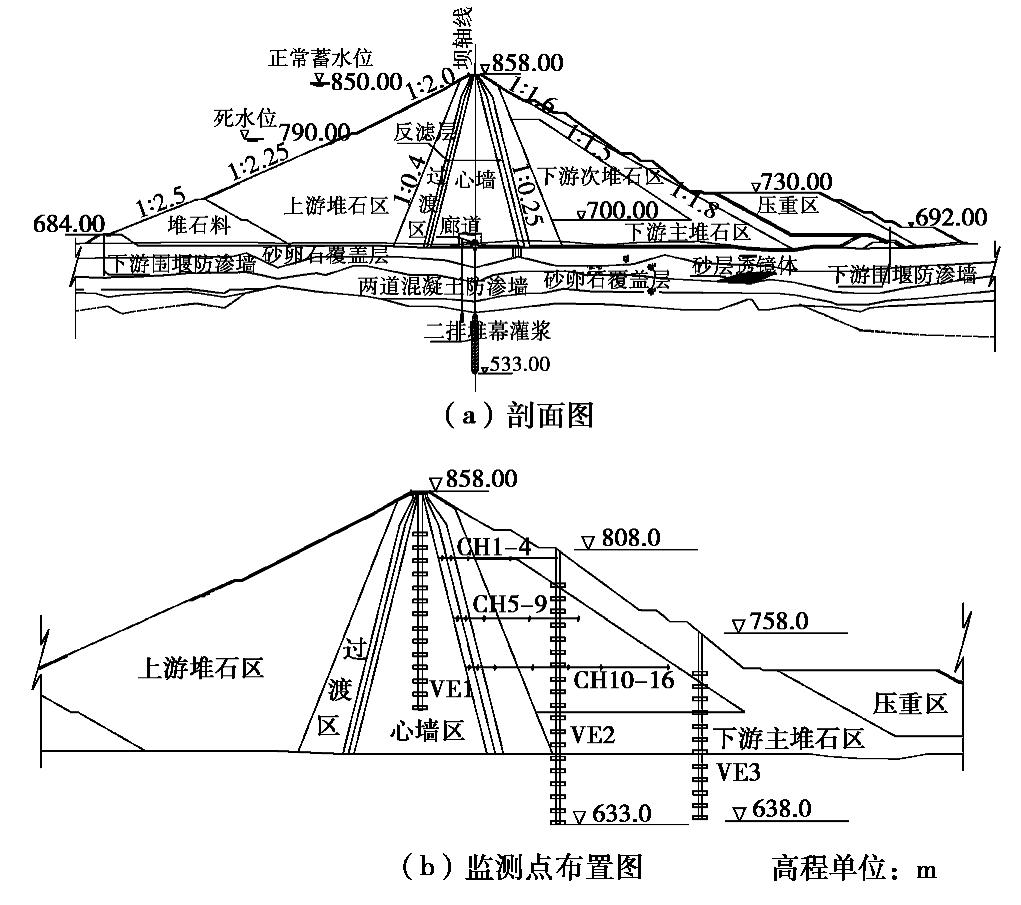

图 3 瀑布沟心墙坝典型剖面及监测点布置图

Figure 3. Typical section and monitoring points of Pubugou earth core rockfill dam (ECRD)

下载: 全尺寸图片幻灯片

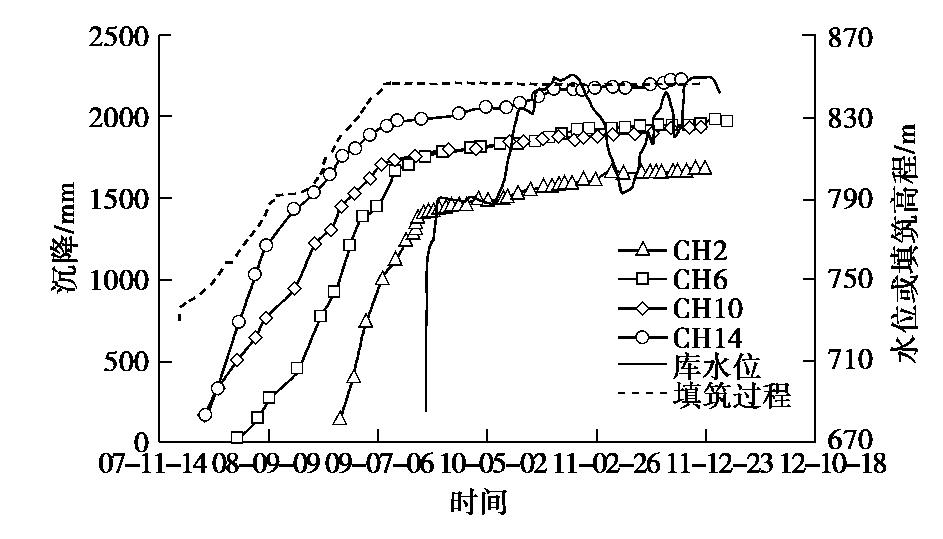

图 4 典型监测点沉降过程曲线

Figure 4. Settlement process curves of typical monitoring points

下载: 全尺寸图片幻灯片

图 5 典型监测点水平位移过程曲线

Figure 5. Curves of horizontal displacement at typical monitoring points

下载: 全尺寸图片幻灯片

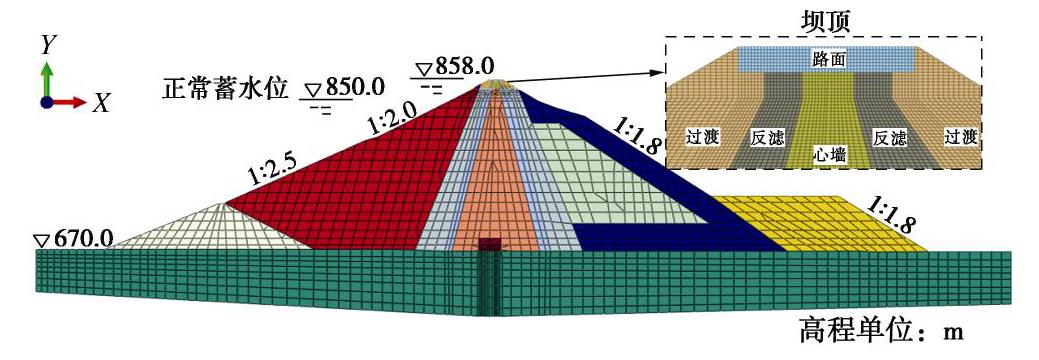

图 6 瀑布沟典型断面网格剖分示意图

Figure 6. Plane mesh generation of typical section of Pubugou ECRD

下载: 全尺寸图片幻灯片

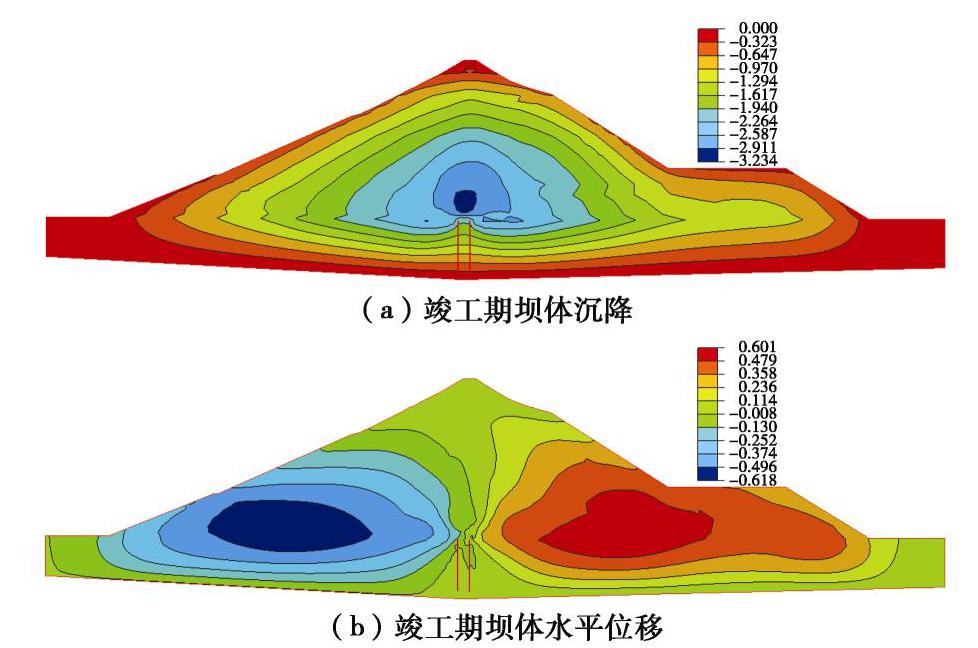

图 7 竣工期坝体变形云图

Figure 7. Deformations of dam during construction period

下载: 全尺寸图片幻灯片

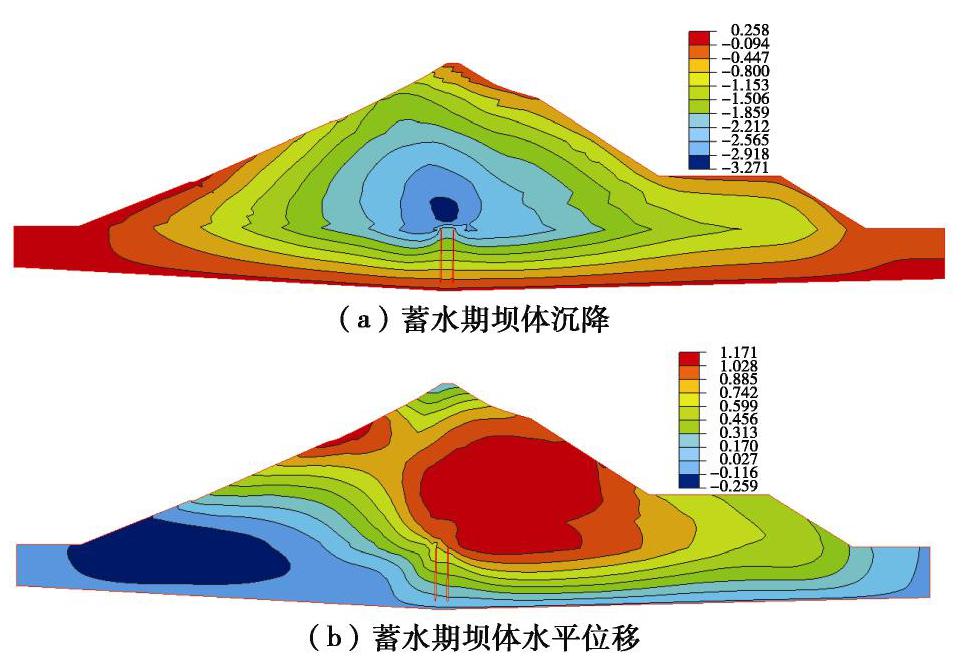

图 8 蓄水期坝体变形云图

Figure 8. Deformations of dam during impoundment period

下载: 全尺寸图片幻灯片

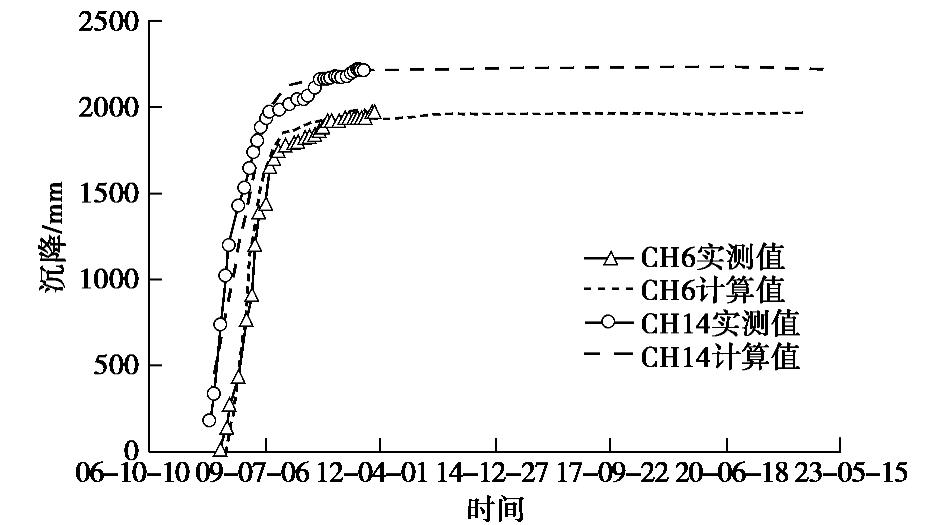

图 9 典型监测点实测值与计算值比较曲线

Figure 9. Comparison curves between measured and calculated values of typical measuring points

下载: 全尺寸图片幻灯片

图 10 上游坝壳湿化变形云图

Figure 10. Wetting deformations of upper rockfills

下载: 全尺寸图片幻灯片

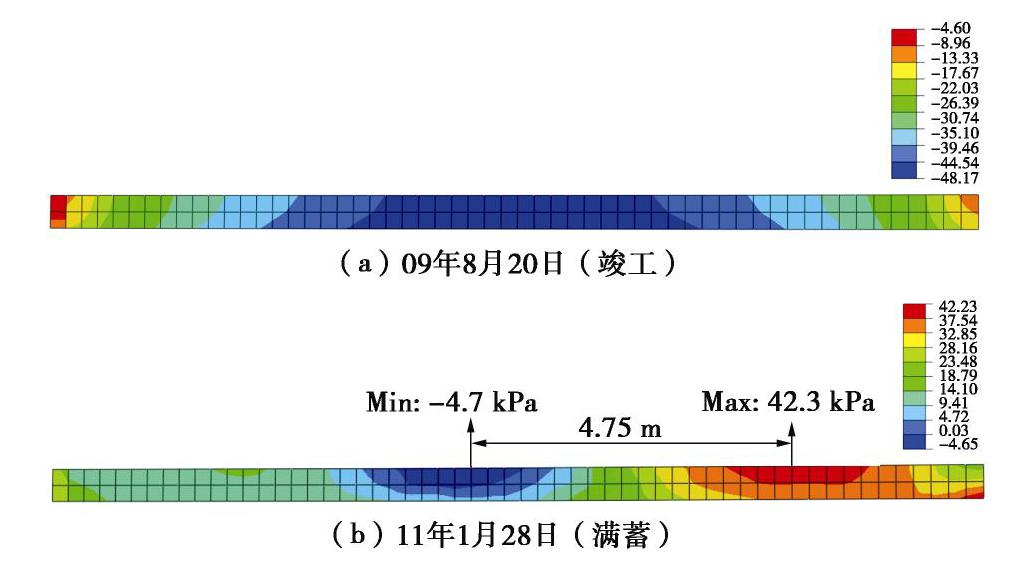

图 11 不同时期坝顶小主应力云图

Figure 11. Minor principal stresses of dam crest in different periods

下载: 全尺寸图片幻灯片

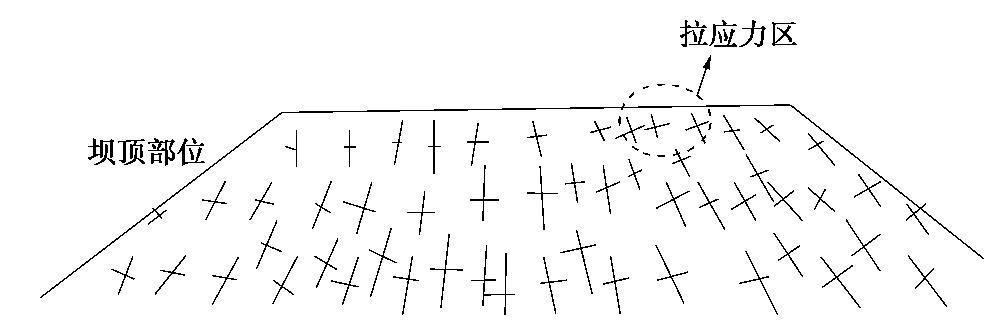

图 12 蓄水期坝顶以下2 m深度范围内主应力迹线

Figure 12. Stress trajectory of dam within 2 m depth below crest during impoundment period

下载: 全尺寸图片幻灯片

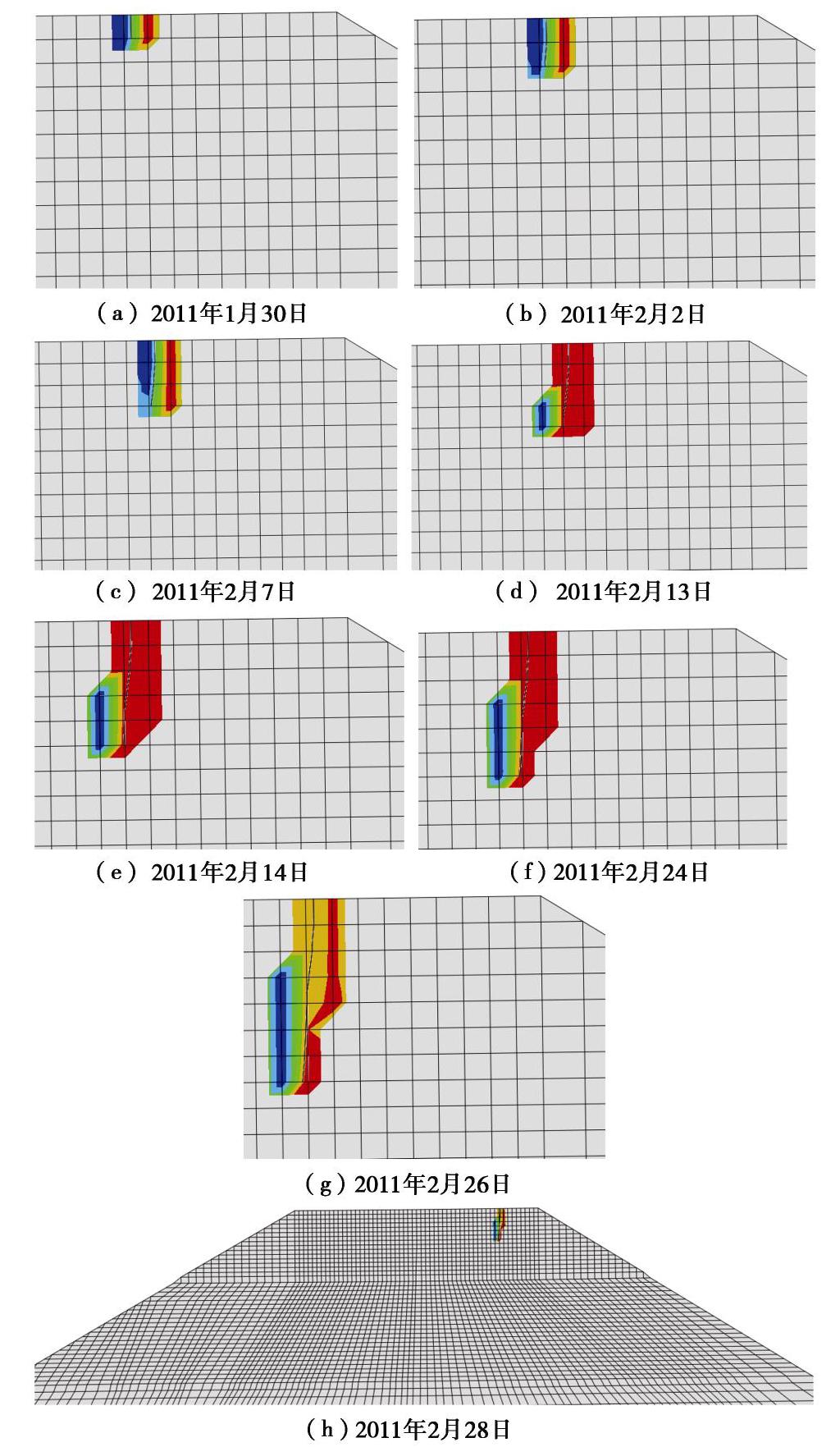

图 13 瀑布沟心墙坝坝顶裂缝发生及扩展过程

Figure 13. Occurrence and propagation process of crest crack in Pubugou ECRD

下载: 全尺寸图片幻灯片

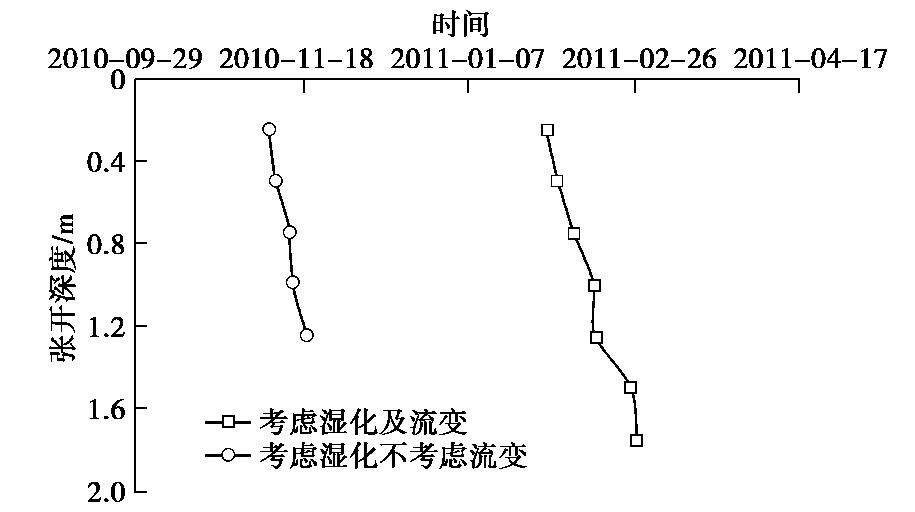

图 14 坝顶裂缝扩展深度随时间变化曲线

Figure 14. Variation of propagation depth of crest cracks with time

下载: 全尺寸图片幻灯片

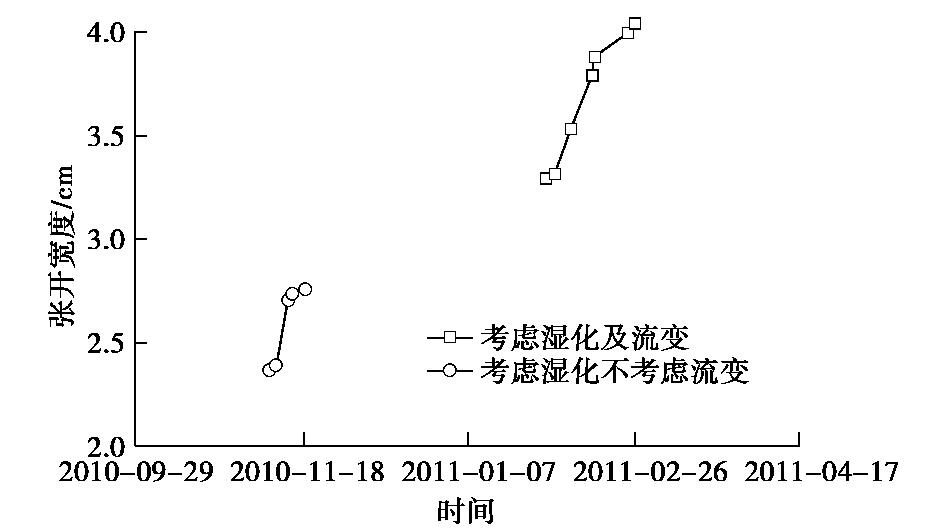

图 15 坝顶裂缝张开宽度随时间变化曲线

Figure 15. Variation of opening width of crest cracks with time

下载: 全尺寸图片幻灯片

表 1 筑坝料邓肯E- $ν$ 模型参数列表

Table 1 Parameters of E- $ν$ of construction materials

坝料	R_f	K	n	G	F	D	K_ur	φ/(°)	Δφ/(°)	c/kPa	ρ/(g·cm^-3)	k/(m·s^-1)
上游主堆石	0.578	1068	0.52	0.390	0.06	5	1923	54	10	0	2300	1×10^-3
下游主堆石	0.578	1068	0.52	0.390	0.06	5	1923	54	10	0	2300	1×10^-3
下游次堆石	0.680	707	0.50	0.381	0.06	5	1230	51	10	0	2200	1×10^-3
下游盖重	0.680	700	0.52	0.320	0.06	5	1400	54	10	0	2300	1×10^-3
心墙掺砾料	0.552	677	0.42	0.394	0.01	8	1108	35	0	1.2	2300	7×10^-8
过渡层	0.520	1045	0.52	0.402	0.08	7	2089	50	6	0	2200	3×10^-4
反滤料	0.520	949	0.54	0.407	0.08	7	1818	48	6	0	2200	8×10^-5
高塑土	0.860	200	0.70	0.380	0.02	2	550	15	0	5	2000	7×10^-8
覆盖层	0.640	780	0.42	0.320	0.08	7	1500	48	6	0	1470	5×10^-4

下载: 导出CSV

表 2 筑坝料流变模型参数列表

Table 2 Rheological parameters of construction materials

坝料	α/10^-3	B/10^-3	C/10^-3	D/10^-3	m₁	m₂	m₃
上游堆石体	1.337	0.292	0.617	2.423	0.514	0.416	0.427
下游堆石体	1.334	0.229	0.557	1.933	0.408	0.365	0.482
下游次堆石体	1.234	0.388	0.637	2.606	0.848	0.455	0.542
下游盖重	1.234	0.388	0.637	2.606	0.848	0.455	0.542
心墙掺砾料	0.617	0.428	1.532	3.053	0.996	0.679	0.518
过渡层	1.440	0.324	0.609	5.514	0.679	0.409	0.551
反滤料	1.440	0.356	0.613	2.206	0.721	0.420	0.549
覆盖层	1.241	0.434	0.712	2.674	0.848	0.455	0.542

下载: 导出CSV

参考文献(18)

[1]	刘世煌. 试谈覆盖层上水工建筑物的安全评价[J]. 大坝与安全, 2015(1): 46-63. doi: 10.3969/j.issn.1671-1092.2015.01.015 LIU Shi-huang. Safety assessment of hydraulic structures built on overburden layer[J]. Dam & Safety, 2015(1): 46-63. (in Chinese) doi: 10.3969/j.issn.1671-1092.2015.01.015
[2]	林道通, 朱晟, 邬铭科, 等. 瀑布沟砾石土心墙堆石坝初次蓄水期坝顶裂缝成因分析[J]. 水力发电, 2017, 43(10): 56-61. https://www.cnki.com.cn/Article/CJFDTOTAL-SLFD201710015.htm LIN Dao-tong, ZHU Sheng, WU Ming-ke, et al. Cause analysis of crest cracking of pubugou rockfill dam with a central gravelly soil core during first reservoir impounding[J]. Water Power, 2017, 43(10): 56-61. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLFD201710015.htm
[3]	陈生水. 土石坝试验新技术研究与应用[J]. 岩土工程学报, 2015, 37(1): 1-28. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201501002.htm CHEN Sheng-shui. Experimental techniques for earth and rockfill dams and their applications[J]. Chinese Journal of Geotechnical Engineering, 2015, 37(1): 1-28. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201501002.htm
[4]	南京水利科学研究所, 湖北水利局. 土坝裂缝及其观测分析[M]. 北京: 水利电力出版社, 1979: 28-87. Nanjing Hydraulic Research Institute, Hubei Water Resources Department. Cracks in Soil Dams and Its Monitoring Analysis[M]. Beijing: Water Resources and Hydropower Press, 1979: 28-87. (in Chinese)
[5]	李君纯. 土坝裂缝的简捷估算方法[J]. 水利水运科学研究, 1983, 3: 1-11. https://www.cnki.com.cn/Article/CJFDTOTAL-SLSY198303000.htm LI Jun-chun. Simplified methods for evaluating cracks in earth dam[J]. Hydro-Science and Engineering, 1983, 3: 1-11. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLSY198303000.htm
[6]	彭翀, 张宗亮, 张丙印, 等. 高土石坝裂缝分析的变形倾度有限元法及其应用[J]. 岩土力学, 2013, 34(5): 1453-1458. doi: 10.16285/j.rsm.2013.05.032 PENG Chong, ZHANG Zong-liang, ZHANG Bing-yin, et al. Deformation gradient finite element method for analyzing cracking in high earth-rack dam and its application[J]. Rock and Soil Mechanics, 2013, 34(5): 1453-1458. (in Chinese) doi: 10.16285/j.rsm.2013.05.032
[7]	ZHOU W, LI S L, MA G, et al. Assessment of the crest cracks of the Pubugou rockfill dam based on parameters back analysis[J]. Geomechanics and Engineering, 2016, 11(4): 571-585.
[8]	TANG C A, LIANG Z Z, ZHANG Y B. Fracture spacing in layered materials: a new explanation based on two-dimensional failure process modeling[J]. American Journal of Science, 2008, 308(1): 49-72.
[9]	李全明, 张丙印, 于玉贞, 等. 土石坝水力劈裂发生过程的有限元数值模拟[J]. 岩土工程学报, 2007, 29(2): 212-217. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC200702011.htm LI Quan-ming, ZHANG Bin-ying, YU Yu-zhen, et al. Numerical simulation of the process of hydraulic fracturing in earth and rockfill dams[J]. Chinese Journal of Geotechnical Engineering, 2007, 29(2): 212-217. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC200702011.htm
[10]	BELYTSCHKO T, BLACK T. Elastic crack growth in finite elements with minimal remeshing[J]. International Journal for Numerical Methods in Engineering, 1999, 45(5): 601-620.
[11]	JI E Y, FU Z Z, CHEN S S, et al. Numerical simulation of hydraulic fracturing in earth and rockfill dam using extended finite element method[J]. Advances in Civil Engineering, 2018. doi: 10.1155/2018/1782686.
[12]	阮滨, 陈国兴, 王志华. 基于扩展有限元法的均质土坝裂纹模拟[J]. 岩土工程学报, 2013, 35(增刊2): 49-54. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2013S2009.htm RUAN Bin, CHEN Xing-guo, WANG Zhi-hua. Numerical simulation of cracks of homogeneous earth dams using an extended finite element method[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(S2): 49-54. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2013S2009.htm
[13]	吉恩跃, 陈生水, 傅中志, 等. 土心墙堆石坝坝顶裂缝扩展有限元模拟[J]. 岩土工程学报, 2018, 40(增刊2): 17-21. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2018S2006.htm JI En-yue, CHEN Sheng-shui, FU Zhong-zhi, et al. Numerical simulation of crest cracks in an earth core rockfill dam using extended finite element method[J]. Chinese Journal of Geotechnical Engineering, 2013, 40(S2): 17-21. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC2018S2006.htm
[14]	DUNCAN J M, CHANG C Y. Nonlinear analysis of stress and strain in soils[J]. Journal of the Soil Mechanics and Foundations Division, ASCE, 1970, 96(5): 1629-1653.
[15]	张琰. 高土石坝张拉裂缝开展机理研究与数值模拟[D]. 北京: 清华大学, 2009. ZHANG Yan. Mechanism Study and Numerical Simulation of Tensile Crack Propagation in High Earth and Rockfill Dam[D]. Beijing: Tsinghua University, 2009. (in Chinese)
[16]	JI E Y, CHEN S S, FU Z Z. Experimental investigation on the tensile strength of gravelly soil with different gravel content[J]. Geomechanics and Engineering, 2019, 17(3): 271-278.
[17]	姚福海, 杨兴国. 布沟砾石土心墙堆石坝关键技术[M]. 北京: 中国水利水电出版社, 2015. YAO Fu-hai, YANG Xing-guo. Key Technology of Pubugou Gravel Earth Core Rockfill Dam[M]. Beijing: China Water Power Press, 2015. (in Chinese)
[18]	ZHANG B Y, LI Q M, YUAN H N, et al. Tensile fracture characteristics of compacted soils under uniaxial tension[J]. Journal of Materials in Civil Engineering, 2014, 27(10): 04014274.

施引文献(10)

期刊类型引用(3)

1.	支斌，李树忱，朱颖，田垚，万泽恩. 土压平衡盾构螺旋输送机渣土运移及参数影响. 应用力学学报. 2023(01): 107-115 . 百度学术
2.	莫品强，任志文，林玉祥，褚锋，顾瑞海. 基于孔压静探的滨海相软土抗剪强度解译方法研究. 地下空间与工程学报. 2023(S1): 112-123 . 百度学术
3.	王钰轲，冯爽，钟燕辉，张蓓. 基于集成学习模型的正常固结土抗剪强度指标预测方法. 岩土工程学报. 2023(S2): 183-188 . 本站查看
