活性MgO碳化生土砌块材料配比与机理研究

张鹤年, 陈亮, 李雄威, 席培胜, 穆琳, 胡彩云

张鹤年, 陈亮, 李雄威, 席培胜, 穆琳, 胡彩云. 活性MgO碳化生土砌块材料配比与机理研究[J]. 岩土工程学报, 2021, 43(S2): 233-236. DOI: 10.11779/CJGE2021S2055
引用本文: 张鹤年, 陈亮, 李雄威, 席培胜, 穆琳, 胡彩云. 活性MgO碳化生土砌块材料配比与机理研究[J]. 岩土工程学报, 2021, 43(S2): 233-236. DOI: 10.11779/CJGE2021S2055
ZHANG He-nian, CHEN Liang, LI Xiong-wei, XI Pei-sheng, MU Lin, HU Cai-yun. Ratio and mechanism of activated magnesium oxide carbonized raw earth block materials[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(S2): 233-236. DOI: 10.11779/CJGE2021S2055
Citation: ZHANG He-nian, CHEN Liang, LI Xiong-wei, XI Pei-sheng, MU Lin, HU Cai-yun. Ratio and mechanism of activated magnesium oxide carbonized raw earth block materials[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(S2): 233-236. DOI: 10.11779/CJGE2021S2055

活性MgO碳化生土砌块材料配比与机理研究  English Version

基金项目:

安徽省住建科学技术计划项目 2021-YF59

详细信息
    作者简介:

    张鹤年(1980— ),男,教授级高级工程师,主要从事地下空间、智慧城市方面研究工作。E-mail: zhanghn-001@163.com

    通讯作者:

    陈亮, E-mail: 1066684598@qq.com

  • 中图分类号: TU43

Ratio and mechanism of activated magnesium oxide carbonized raw earth block materials

  • 摘要: 通过单因素条件下抗压强度试验、X射线衍射试验和扫描电镜试验,研究了不同材料掺量和含水率影响下,活性MgO碳化生土砌块的强度和微观形态的变化规律。结果表明:活性MgO碳化生土砌块的原材料配合比MgO∶水泥∶粉煤灰∶生土为7∶7∶6∶80时,按照生土基材最优含水率加入清水混合后,制作而成的砌块抗压强度较高,其21天抗压强度值趋于平稳,平均值能达到7~8 MPa左右;微观测试表明,活性MgO水泥水化和碳化反应,生成的镁式碳酸盐其自身的强度、胶结性能和对孔隙的填充是砌块强度增长的主要原因。
    Abstract: By means of the single-factor compressive strength tests, X-ray diffraction (XRD) tests and scanning electron microscope (SEM) tests, the variation rules of strength and microscopic morphology of the activated magnesium oxide (MgO) carbonized raw earth blocks under the influences of different material contents and water contents are studied. The results show that when the mixture ratio of raw materials of the active MgO-carbonized raw soil blocks is 7:7:6:80 MgO: cement: fly ash: raw soil and water is added according to the optimal moisture content of raw soil substrate, the compressive strength of the blocks prepared is higher, and the 21-day compressive strength tends to be stable, with an average value of about 7~8 MPa. The XRD and SEM tests show that the strength, cementing property and pore filling of magnesium-type carbonate generated by hydration and carbonation reaction of the active MgO cement are the main reasons for the increase of strength of the blocks.
  • 水下抛填散粒料常被用来填筑围堰基础,例如白鹤滩工程围堰、大藤峡二期深水围堰、碾盘山围堰等。水下抛填散粒料的相对密度是围堰和大坝工程设计中最基本的物理参数之一,直接决定了抛填料的强度参数和变形模量,是进行工程变形和稳定分析的关键参数[1],但是如何准确、合理地确定抛填相对密度仍存在困难[2]

    目前,国内外许多学者研究了典型散粒料的抛填密度问题。程永辉等[3]采用静态抛填离心试验方法研究了风化砂、石渣料和砂砾石的水下抛填密度,指出进占式水下抛填深度越大,由于抛填料运动至深部动能也较大,且受后期抛填料的压实作用也越大,因此形成的密度较大。李青云等[4]通过对三峡工程二期深水高土石围堰运行后的实测分析,一般位置的水下部分(66 m高程以下)堰体密度实测值在1.83~1.98 t/m3之间,与用离心模型试验确定的水下抛填风化砂密度(1.75~1.85 t/m3)相比,略有增长,考虑的围堰4 a运行中的固结效应,二者基本一致,有力证明了采用离心模型试验方法确定的风化砂水下抛填密度的科学性和可行性。Mahmoudi等[5]通过开展一系列重塑饱和砂土试样的不同超固结比不排水三轴试验,结果表明初始相对密度以显著的方式控制不排水抗剪强度,初始相对密度的增加导致膨胀性的放大,从而导致不排水抗剪强度的增加[6]。Wei等[7]采用砂子和两种不同粒径的砂砾石混合,砂砾石的粒径分别为5~10,10~20 mm,两种混合料的最大密度和最小密度随着砂砾石含量的增大均逐渐增大,当砂砾石的含量为75%时达到最大值,砂砾石含量相同时粒径较大的砂砾石得到的密度较大。Chang等[8]对松散状态的宽颗粒级配土,通过不同含砾量的间隙级配砂和级配砂的人工配制试样开展系列排水单剪试验,表明砾石土抗剪强度取决于优势颗粒的充填条件,其中颗粒间孔隙比比整体孔隙比更能代表土体的充填条件。Kalman[9]对比分析不同细颗粒掺入粗颗粒时密度变化,混合料的最大密度和最小密度与细颗粒的粒径以及掺入量密切相关,密度基本随着细颗粒掺入量的增加先增大后减小。Chen等[10]指出颗粒材料的岩土力学性能严格依赖于其初始堆积密度、应力水平和粒度分布,二元颗粒土的性能还受其细小颗粒的质量和数量的影响,峰值抗剪强度随细小颗粒含量的变化呈钟形,与初始填充密度和应力水平无关,与粒径比值有关。因此,颗粒材料的抛填密度决定了其物理力学特性,直接影响了围堰构筑物的变形和稳定,但现有研究无法得到统一的研究结论或计算方法,不同区域的抛填料密度跟颗粒大小和级配直接相关。

    以汉江某水电站大坝水下抛填工程为原型条件,开展砂砾石和沙子混合料的进占式水下抛填密度离心试验,将相对密度Dr作为衡量标准,主要研究散粒料颗粒级配等因素对水下抛填密度的影响规律。

    汉江某水电站项目为Ⅱ等大(2)型工程,二期主河床土石坝最大坝高为22.58 m,且坝基需要在水下进行抛投填筑,最大水深为12 m。水下抛填料主要采用汉江河床内的散粒料,为砂砾石和砂子混合料。通过现场筛分得到典型的颗粒级配曲线如图 1所示。

    图  1  现场筛分颗粒级配曲线
    Figure  1.  Grain-size distribution curves obtained from on-site screening

    现场筛分试验结果表明填料的最大粒径小于100 mm,0.5 mm以下的含量分别为24.6%,32.1%,49.1%,而0.5~2 mm之间的含量分别为1.9%,1.8%,2.1%,计算得到三种抛填料的不均匀系数Cu分别为153,169,53,曲率系数Cc分别为4.49、1.14和0.11。其中,不均匀系数Cu是限制粒径与有效粒径的比值,是反映组成土的颗粒均匀程度的一个指标。曲率系数Cc是反映土的粒径级配累计曲线的斜率是否连续的指标系数。当Cu≥5且Cc=1~3的土为级配良好,现场筛分得到的3种砂砾石抛填料颗粒级配曲线。表明XJ2下游围堰为级配良好,而XJ1上游围堰和XJ3下游围堰料场均为级配不良。

    共开展3种抛填料的水下抛填试验,抛填料主包括:XJ-1、XJ-2和XJ-3分别为上游围堰、下游围堰及下游围堰附近的砂砾石。研究内容主要为现场实际12 m水深条件以及12 m水深+14.3 m上覆堆载的水下抛填密度;对比分析不同水深(5~20 m)的水下抛填密度规律。单戗立堵水下抛填离心试验方案如表 1所示。

    表  1  单戗立堵水下抛填离心试验方案
    Table  1.  Centrifugal test plans for single embankment vertical blocking underwater dumping and filling
    编号 抛填料 试验内容
    XJ-1 砂砾石,上游围堰级配 设定最大离心加速度40g,模拟原型进占式抛填方式
    试验工况:12 m水深条件下水下抛填密度;12 m水深+14.3 m上覆堆载下的水下抛填体密度;不同水深(5~20 m)的水下抛填密度变化规律
    XJ-2 砂砾石,下游围堰级配
    XJ-3 砂砾石,下游围堰堤头附近级配
    下载: 导出CSV
    | 显示表格

    由于原型填料的粒径尺寸较大,在离心模型试验中不能按原型进行试验,需进行缩尺模拟。综合考虑模型箱和模型断面尺寸,以模型箱最小尺寸的1/20即2 cm作为离心模型试验中砂砾石料的最大限制粒径。本次试验采用等量代替法模拟原型抛填料,即用2~20 mm的各级土料等量代替原型料中20 mm以上的填料,2 mm以下用原型料,模型抛填料级配曲线如图 2所示。

    图  2  模型抛填料颗粒级配曲线
    Figure  2.  Grain-size distribution curves of model materials

    对于粗粒土的相对密度试验,最大密度试验采用振动台法,最小密度试验采用固定体积法,试验结果如表 2所示。3种模型抛填料的最大密度和最小密度分别为2.12,1.88 g/cm3;2.10,1.85 g/cm3;1.99,1.73 g/cm3

    表  2  模型抛填料的最大密度和最小密度
    Table  2.  Maximum and minimum densities of model filling materials
    编号 抛填料 最大密度/(g·cm-3) 最小密度/(g·cm-3)
    XJ-1 砂砾石,上游围堰级配 2.12 1.88
    XJ-2 砂砾石,下游围堰级配 2.10 1.85
    XJ-3 砂砾石,下游围堰堤头附近级配 1.99 1.73
    下载: 导出CSV
    | 显示表格

    试验在长江科学院CKY-200型现代化多功能土工离心机上完成。离心机的主要性能参数:有效容量为200g·t;最大加速度200g,无级调速,调速精度0.1g;有效半径3.7 m;吊蓝净空尺寸1.2 m×1.0 m×1.5 m;模型箱尺寸(长×宽×高)为100 cm×40 cm×80 cm。

    试验研制了单戗立堵水下抛填离心试验装置,能够实现离心机运行(离心加速度不大于100g)过程中模拟水下抛填的单戗立堵进占方式,断面设计图如图 3(a)所示,模型图如图 3(b)所示。当离心加速度逐级增大至设计加速度时,启动电动提升装置,通过钢丝绳和滑轮连接,将模型箱中部隔板缓慢拉出,隔板上部填料随着开口增大依次落入模型箱下部的水中。该装置主要特点是通过隔板与滑槽之间采用滑轮接触,尽可能减少摩阻力;设置溢流孔和集水箱,保证抛填模拟过程中水位保持不变。

    图  3  单戗立堵水下抛填离心试验装置
    Figure  3.  Auxiliary devices for centrifugal tests on underwater dumping and filling with single berm vertical blockage

    通过离心试验得到的三种抛填料水下抛填密度结果如表 3图 4所示。表 3为单戗立堵水下抛填后得到平均相对密度,图 4为12 m水深以及12 m水深+14.3m厚上覆堆载条件相对密度-深度的关系。本次试验抛填密度采用灌水法测得,首先通过预留排水管将模型中的水排出,依次将5,12,15,20 m四个深度处一定厚度的抛填料取出,采用灌水法测量取出抛填料的体积,计算得到不同深度处平均干密度,进而计算相对密度Dr。相对密度Dr是指无黏性土处于最松状态的孔隙比与天然状态或给定孔隙比之差和最松状态孔隙比与最紧孔隙比之差的比值。

    表  3  单戗立堵水下抛填离心试验结果
    Table  3.  Centrifugal test results for single embankment vertical blocking underwater dumping and filling
    编号 抛填料 水下抛填密度
    12 m水深条件 12 m水深+14.3 m上覆堆载
    干密度/ (g·cm-3) 相对密度 干密度/(g·cm-3) 相对密度
    XJ-1 砂砾石,上游围堰级配 1.951 0.33 2.012 0.58
    XJ-2 砂砾石,下游围堰级配 1.936 0.36 2.016 0.68
    XJ-3 砂砾石,下游围堰堤头附近级配 1.788 0.27 1.852 0.52
    下载: 导出CSV
    | 显示表格
    图  4  相对密度-深度的关系
    Figure  4.  Relationship between relative density and depth

    表 3分析表明,水下抛填密度与颗粒级配是否良好密切相关,12 m水深条件下XJ1~XJ3水下抛填相对密度分别为0.33,0.36,0.27,基本都处于松散~中密的过渡阶段。其中,XJ2的水下抛填密度相对大一些,主要原因是XJ1和XJ3的曲率系数Cc分别为4.49和0.11,为级配不良,而XJ2级配良好。当增加14.3 m厚上覆荷载后,XJ1~XJ3水下抛填相对密度均增大,分别为0.58,0.68和0.52,XJ2达到密实状态,上覆荷载作用能够有效增大抛填区域尤其是浅部抛填料的相对密度。

    图 4表明一定水深条件下抛填料的相对密度随着深度而逐渐增大,与包承纲[1]、程永辉等[3]得到的规律一致。XJ2相对密度显著均大于XJ1和XJ3,主要是因为XJ2级配良好,粒径尺寸逐级减小,较小粒径能够尽可能填补上一级粒径的孔隙。当抛填料上部增加14.3 m上覆堆载时,水下抛填体的相对密度均增大,上部增幅较大,可达0.4以上,随深度增幅逐渐减小,深度20 m时增幅仅为0.03左右。结果表明上覆荷载作用可有效增大相对密度,尤其对于水下抛填形成相对密度较小的浅部抛填料增幅最为显著。当抛填料的级配良好时,水下抛填联合上部堆载作用可使得抛填体达到密实状态(Dr>0.67)。

    基于二元颗粒“填隙”理论[11],建立了散粒料抛填相对密度简化计算方法,主要考虑抛填料级配、抛填深度、上覆堆载等影响因素。两粒径理想颗粒的孔隙比被定义为

    e=e0+Δeh+Δepkfill
    (1)

    则相对密度Dr

    Dr=emaxeemaxemin
    (2)

    式中,e0为初始孔隙比,为最大粒径组的初始孔隙比;ΔehΔep分别为抛填料深度和上覆荷载作用引起的孔隙比变化,可根据固结试验e-p曲线得到;kfill为颗粒级配(不均匀系数Cu和曲率系数Cc)引起的孔隙比变化。

    本次离心模型试验填料为砂砾石,测试得到颗粒相对质量密度Gs为2.65;最大粒径组为10~20 mm,相对密度约为0.38;级配填料的最大孔隙比emax和最小孔隙比emin表 4所示。

    表  4  模型抛填料的最大和最小孔隙比
    Table  4.  Maximum and minimum void ratios of model filling materials
    编号 抛填料 emax emin
    XJ-1 砂砾石,上游围堰级配 0.41 0.25
    XJ-2 砂砾石,下游围堰级配 0.43 0.26
    XJ-3 砂砾石,下游围堰堤头附近级配 0.53 0.33
    下载: 导出CSV
    | 显示表格

    根据填料初始为最松散状态的固结试验e-p曲线绘制孔隙比随压力的关系曲线,得到相对密度-竖向压力的关系,如图 5所示。

    图  5  相对密度-竖向压力的关系
    Figure  5.  Relationship between relative density and vertical pressure

    参照Rosin-Rammler采用指数函数表示粒度分布的关系式,粒度分布宽度w

    w=lg(DmaxDmin)=lgDenln100R(Dmax)Denln100R(Dmin)
    (3)

    式中:De为特征粒径;R为筛余量;DmaxDmin分别为最大和最小粒度。XJ2级配良好,颗粒级配引起的孔隙比变化为0.05;XJ1和XJ3级配不良,其值分别为0.14和0.12。

    采用本文提出的散粒料抛填相对密度简化分析方法得到的相对密度与离心试验结果对比如图 6所示。结果表明,计算值与离心试验结果基本一致,最大相对误差小于5%。

    图  6  计算值与离心试验结果对比
    Figure  6.  Comparison between calculated and centrifugal test results

    (1)通过单戗立堵水下抛填砂砾石离心模型试验,研究了汉江某水电站典型级配条件水下抛填密度分布规律和主要影响因素,得到抛填密度随深度的分布规律,分析了颗粒级配特征(不均匀系数Cu和曲率系数Cc)对密度的影响。

    (2)研制了离心场中单戗立堵水下抛填试验装置,该装置使用最大加速度为100g,能够模拟最大抛填水深为30 m,水平抛填范围40 m,实现了抛填过程中水深条件保持不变。

    (3)对于汉江典型砂砾石抛填料,颗粒级配条件对抛填相对密度起着控制作用。当抛填料级配良好时,相对密度较大,当抛填料上部施加一定的堆载后,相对密度会得到进一步提高,平均值可达到相对密实状态。研究成果为围堰和土石坝中水下抛填散粒料的设计和施工提供试验依据。

  • 图  1   砌块碳化图及抗压强度测试图

    Figure  1.   Diagram of block carbonization and compressive strength tests

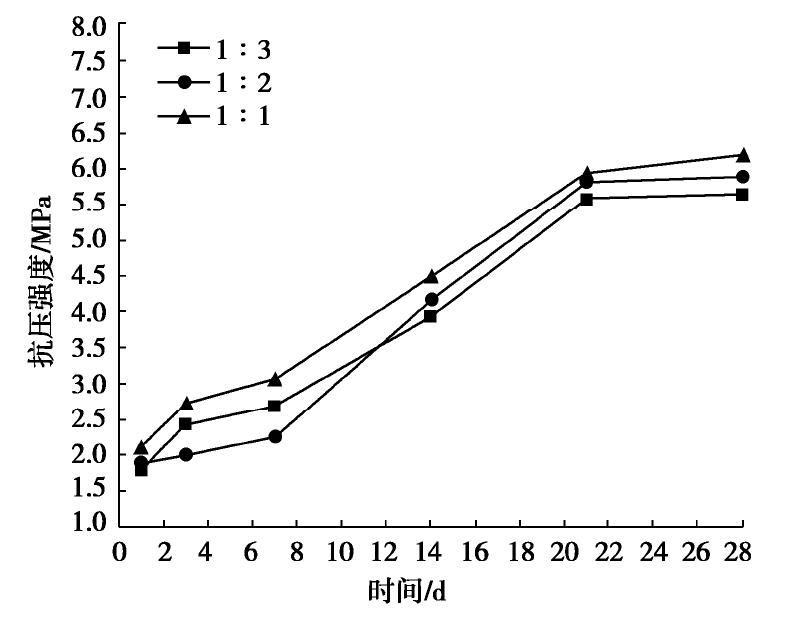

    图  2   不同质量比活性MgO水泥碳化生土砌块抗压抗压强度

    Figure  2.   Compressive strengths of carbonized clay blocks with active MgO cement at different mass ratios

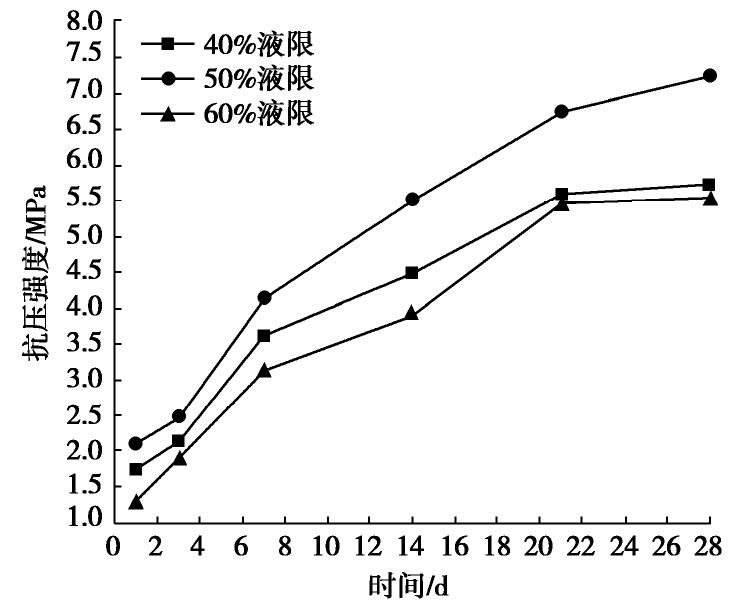

    图  3   不同含水率掺量下的抗压强度

    Figure  3.   Compressive strengths under different water contents

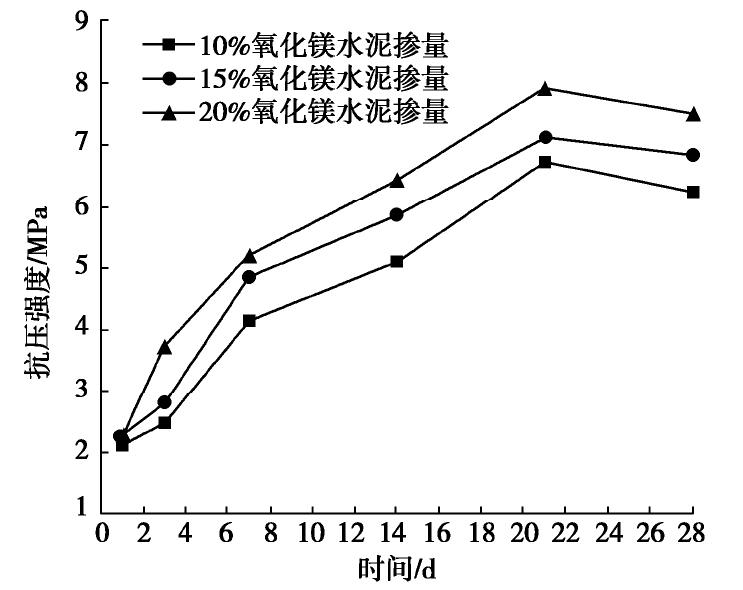

    图  4   不同活性MgO水泥掺量下的抗压强度

    Figure  4.   Compressive strengths of MgO cement with different active contents

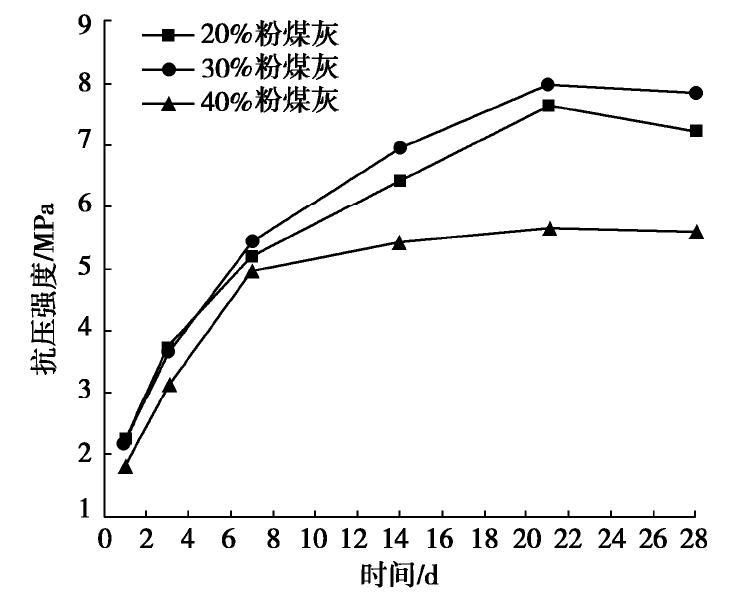

    图  5   不同粉煤灰掺量下的抗压强度

    Figure  5.   Compressive strength under different fly ash content

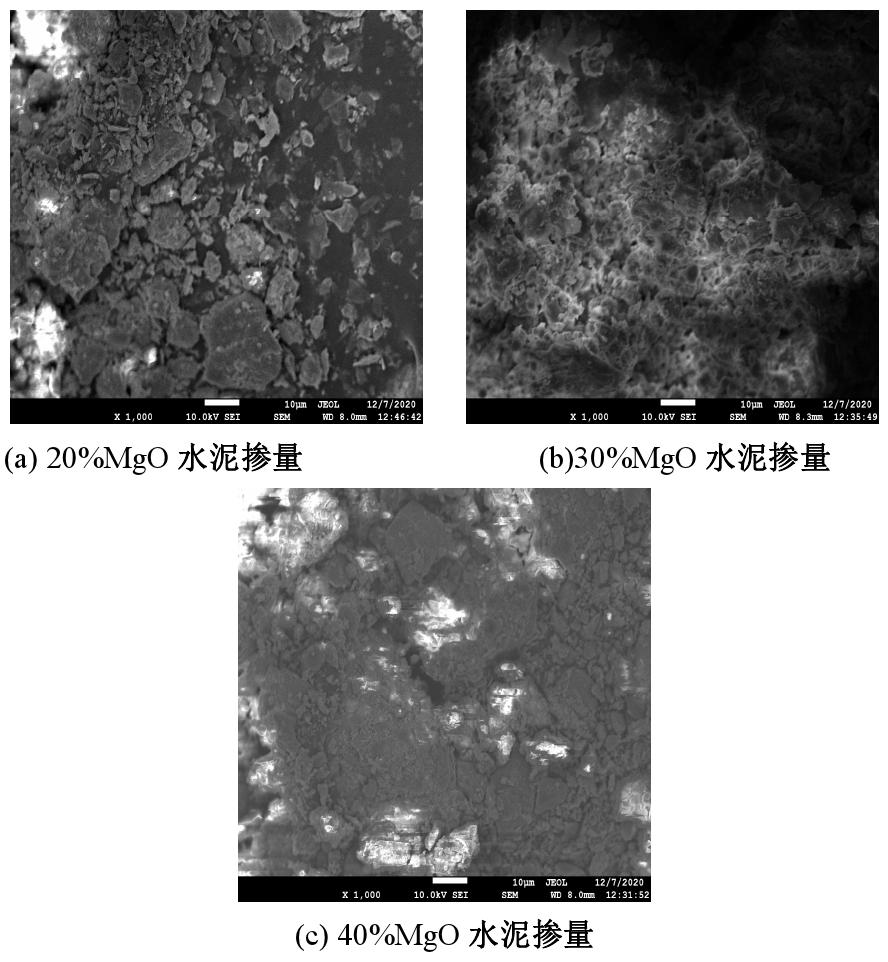

    图  6   不同粉煤灰掺量下的碳化生土砌块SEM照片

    Figure  6.   SEM photos of carbonized clay blocks with different fly ash contents

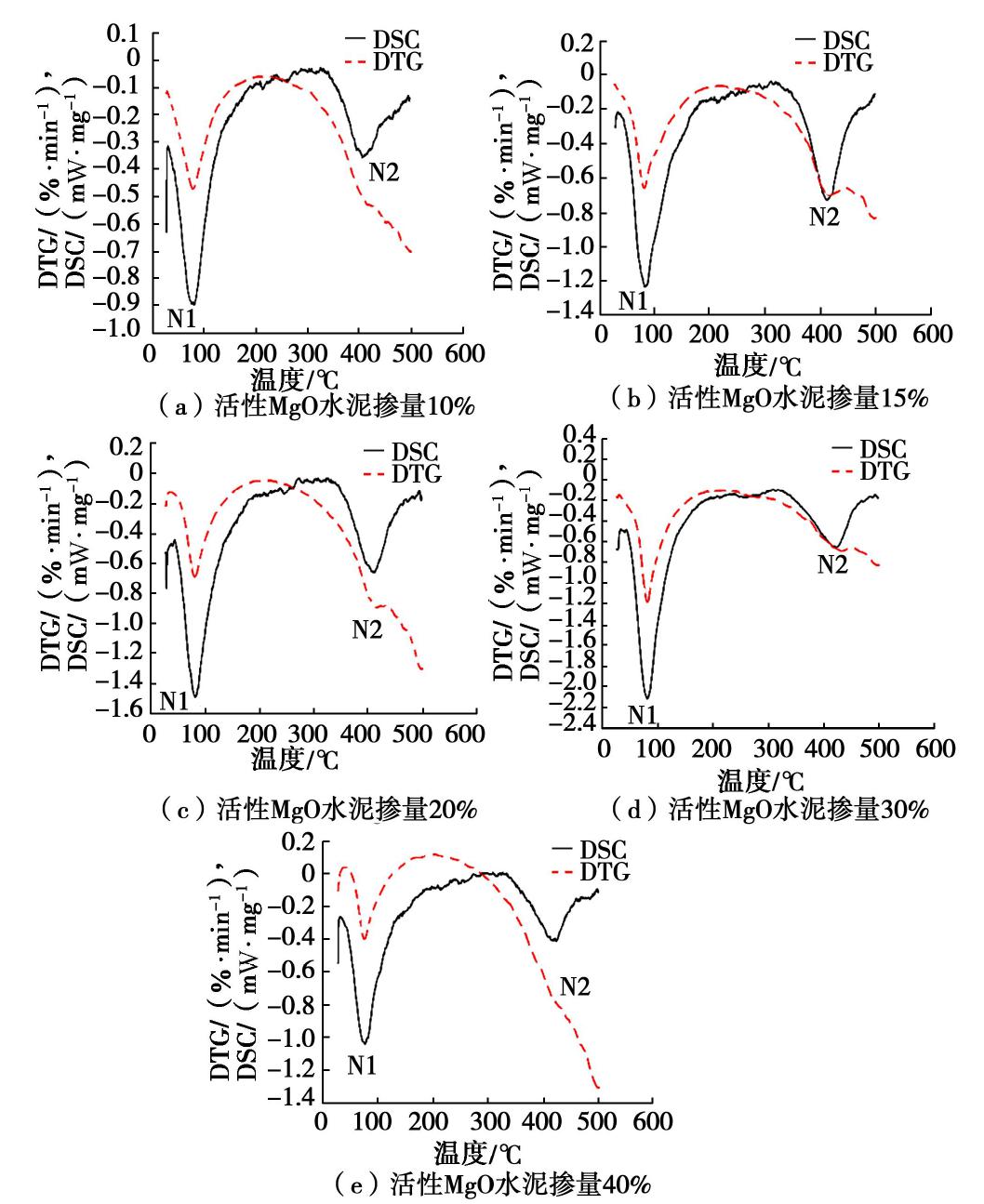

    图  7   不同材料掺量下的热重分析图谱

    Figure  7.   Thermogravimetric analysis of different materials

  • [1] 王毅红, 王春英, 李先顺, 等. 生土结构的土料受压及受剪性能试验研究[J]. 西安科技大学学报, 2006, 26(4): 469-472, 484. doi: 10.3969/j.issn.1672-9315.2006.04.008

    WANG Yi-hong, WANG Chun-ying, LI Xian-shun, et al. Experiment on shear properties and compressive properties of earth material of raw-soil structure[J]. Journal of Xi'an University of Science and Technology, 2006, 26(4): 469-472, 484. (in Chinese) doi: 10.3969/j.issn.1672-9315.2006.04.008

    [2] 赵成. 改性土坯砌体抗压强度试验研究[D]. 乌鲁木齐: 新疆大学, 2010.

    ZHAO Cheng. Experimental Study on Compressive Strength of Modified Adobe Masonry[D]. Urumqi: Xinjiang University, 2010. (in Chinese)

    [3] 尚建丽. 传统夯土民居生态建筑材料体系的优化研究[D]. 西安: 西安建筑科技大学, 2005.

    SHANG Jian-li. A study of Optimization of the Ecological Building Material System of Traditional Rammed Earth Dwellings[D]. Xi'an: Xi'an University of Architecture and Technology, 2005. (in Chinese)

    [4]

    HARRISON A J W. Reactive magnesium oxide cements: US7347896[P]. 2008-03-25.

    [5]

    HARRISON J. New cements based on the addition of reactive magnesia to Porland cement with or with or without addedpozzolan[C]//Proceedings of the CIA Conference: Concrete in the Third Millennium, 2003, Brisbane

    [6]

    HARRISON A J W. Reactive Magnesium Oxide Cements: US7347896[P]. 2008-03-25.

    [7]

    VANDEPERRE L J, LISKA M, AL-TABBAA A. Mixtures of pulverized fuel ash, Portland cement and Magnesium oxide: strength evolution and hydration products[C]//Sixth International Conference on the Science and Engineering of Recycling for Environmental Protection, 2006, Belgrade.

    [8]

    VANDEPERRE L J, LISKA M, AL-TABBAA A. Hydration and mechanical properties of magnesia, pulverized fuel ash, and Portland cement blends[J]. Journal of Materials in Civil Engineering, 2008, 20(5): 375-383. doi: 10.1061/(ASCE)0899-1561(2008)20:5(375)

    [9]

    VANDEPERRE L J, LISKA M, AL-TABBAA A. Microstructures of reactive magnesia cement blends[J]. Cement and Concrete Composites, 2008, 30(8): 706-714. doi: 10.1016/j.cemconcomp.2008.05.002

    [10]

    LISKA M, VANDEPERRE L J, Al-TABBAA A. Mixtures of pulverised fuel ash, Portland cement and Magnesium oxide: characterization of pastes and setting behaviour[C]//6th International Conference on the Environmental and Technical Implications of Construction with Alternative Materials, Belgrade, 2006.
