下载：
本文全文表格
-

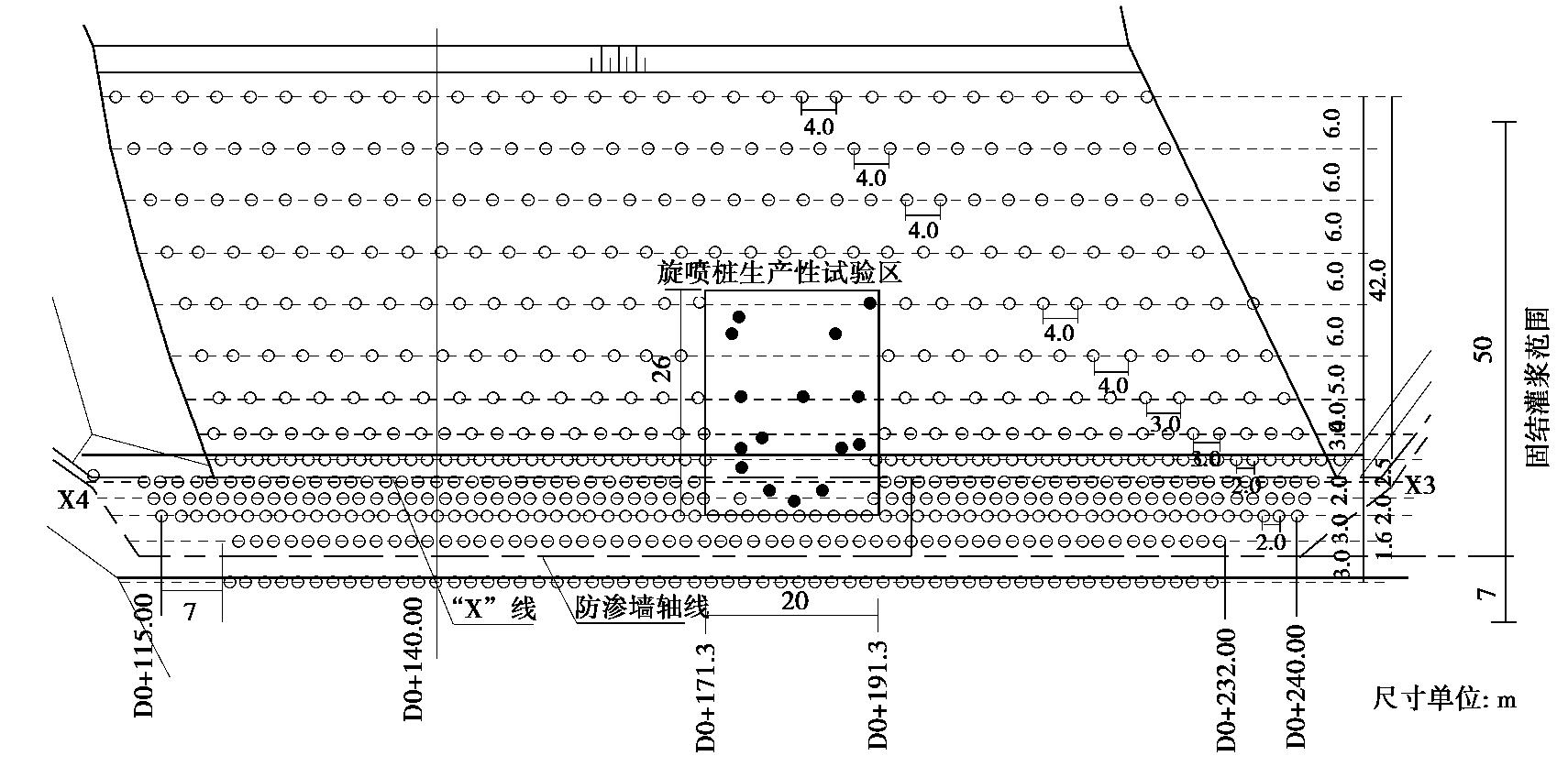

坝基处理范围
加固方案 坝轴线上游方向 坝轴线下游方向 固结灌浆+振动平碾 从防渗墙上游7 m向下游50 m范围内,对砂砾石地基固结灌浆 70 m范围内振动平碾 旋喷桩+振动平碾 防渗墙和趾板下部布置5排旋喷桩,向下游再布置9排旋喷桩 70 m范围内振动平碾 -
接触单元和缝单元汇总
物理接触 有限元模型 覆盖层–趾板 Goodman单元 覆盖层–防渗墙 Goodman单元 覆盖层–连接板 Goodman单元 垫层料–面板 Goodman单元 特殊垫层料–面板 Goodman单元 面板–面板 缝单元 面板–趾板 缝单元 趾板–连接板 缝单元 连接板–防渗墙 缝单元 -
邓肯-张E-B模型参数
坝料类型 γ /(kN·m-3)φ /(°)Δφ /(°)k n Rf Kb m 主堆石 21.5 53 13 940 0.35 0.83 500 0.20 次堆石 20.5 52 12 700 0.25 0.81 350 0.15 垫层料 22.0 55 12 1200 0.45 0.85 600 0.2 过渡料 21.9 54 12 1000 0.48 0.9 500 0.15 库区堆渣 20.0 52 9.9 720 0.44 0.65 250 0.50 砂卵石层 21.2 44 0.7 913 0.33 0.85 225 0.29 壤土夹层 16.5 23 0 264 0.25 0.85 134 0.4 夹砂层 16.3 28 0 300 0.5 0.89 150 0.4 -
覆盖层E-B模型参数（固结灌浆）
覆盖层 γ /(kN·m-3)k n Rf Kur c/kPa φ0 /(°)Δφ /(°)Kb m 砂卵石层(固灌) 21.5 1150 0.42 0.85 1600 0 44 2 600 0.28 -
旋喷区域E-B模型参数（旋喷桩）
覆盖层 γ /(kN·m-3)k n Rf Kur c/kPa φ0 /(°)Δφ /(°)Kb m 砂卵石层(密孔) 21.5 1150 0.42 0.85 2300 0 44 1 550 0.28 砂卵石层(疏孔) 21.5 1100 0.42 0.85 2200 0 44 1 500 0.28 -
各坝基处理方案下接缝位移
位置 变形 方案1 方案2 方案3 周边缝 错动 35.2 29.0 21.1 相对沉降 28.4 27.1 22.9 张开 25.7 22.8 19.4 趾板–连接板 错动 50.8 36.4 28.8 相对沉降 0.8 0.6 0.2 张开 15.3 11.4 10.6 连接板–防渗墙 错动 25.0 18.1 14.0 相对沉降 52.2 47.0 39.0 张开 40.3 17.4 15.5 -
高面板堆石坝周边缝变形安全控制值[19]
坝高/m 沉降/mm 张拉/mm 剪切/mm 100 45 30 30 200 60 40 40 300 80 50 50
