有限宽度填土挡墙主动土压力的普适解法

赖丰文; 刘松玉; 杨大禹; 程月红; 范钦建

doi:10.11779/CJGE202203010

有限宽度填土挡墙主动土压力的普适解法 English Version

赖丰文^{1, 2,},
刘松玉^{1, 2, ,},
杨大禹^{1, 2},
程月红³,
范钦建³

1.
东南大学岩土工程研究所, 江苏南京 211189
2.
江苏省城市地下工程与环境安全重点实验室, 江苏南京 211189
3.
中亿丰建设集团股份有限公司, 江苏苏州 215000

基金项目:

国家重点研发计划项目 2016YFC0800201

国家自然科学基金项目 41972269

江苏省研究生科研创新计划项目 KYCX20_0118

东南大学优秀博士学位论文培育基金项目 YBPY2041

详细信息

作者简介:
赖丰文(1992—)，男，博士研究生，主要从事岩土数值分析与地下结构工程方面的科研工作。E-mail: laifengwen@163.com

通讯作者:
刘松玉, E-mail: liusy@seu.edu.cn

中图分类号: TU432
计量
- 文章访问数: 234
- HTML全文浏览量: 34
- PDF下载量: 380
出版历程
- 收稿日期: 2021-05-07
- 网络出版日期: 2022-09-22
- 刊出日期: 2022-02-28

Generalized solution to active earth pressure exerted onto retaining wall with narrow backfills

LAI Feng-wen^{1, 2,},
LIU Song-yu^{1, 2, ,},
YANG Da-yu^{1, 2},
CHENG Yue-hong³,
FAN Qin-jian³

1.
Institute of Geotechnical Engineering, Southeast University, Nanjing 210096, China
2.
Jiangsu Key Laboratory of Urban Underground Engineering & Environmental Safety, Southeast University, Nanjing 210096, China
3.
ZYF Construction Group Co., Ltd., Suzhou 215000, China

摘要

摘要: 利用有限元极限分析方法(FELA)，揭示了平动模式下有限宽度填土主动破坏机理。结果发现，有限土体条件下，填土主要呈现多滑裂面破坏机理，并呈“反射式”发展；同时总结了不同工况下滑裂面数量。据此，将有限填土划分为上部未滑裂区与下部滑裂区，考虑墙后土拱效应及层间单元水平剪切力作用，引入弯曲微分单元概念，并用于求解非滑裂区主动土压力；进一步考虑任意数量滑裂面，采用滑楔体极限平衡法和有限差分理论，得到了下部滑裂区主动土压力解；同时给出了主动土压力合力及其作用点高度计算表达式，系统地建立了有限宽度填土挡墙主动土压力的普适解法。通过与已有研究对比验证了所提方法的合理性与准确性。此外，分析了填土宽高比、填土内摩擦角及墙-土界面摩擦角对主动土压力分布及其合力和作用点高度的影响。结果表明，滑裂面数量显著影响主动土压力分布规律，采用所提方法利于有限宽度填土挡墙经济性设计。
- 有限宽度填土 /
- 主动土压力 /
- 土拱效应 /
- 水平剪切力 /
- 有限元极限分析
Abstract: The finite element limit analysis (FELA) method is used to interpret the active failure mechanisms of retaining wall with narrow backfills under translation mode. It is found from the numerical results that multiple slip surfaces will be developed in the narrow backfills in rebounding form. Moreover, the numbers of slip surfaces in various cases are summarized. Afterwards, based on the active failure mechanisms, the backfills are divided into the upper non-sliding zone and the lower sliding zone. Considering the soil arching effects and the horizontal shearing between adjacent elements, the concept of curved soil-layer element is introduced to calculate the earth pressures in non-sliding zone. The sliding-wedge method and the finite difference theory are further used to estimate the active earth pressure taking the number of slip surface into account. Also, the solution to the active thrust and its application point are deduced. The proposed analytical solutions are validated through the comparisons against the previous studies. Finally, the parametric studies considering the effects of aspect ratio, soil friction angle and wall-soil friction angle are performed. The results show that the number of slip surface significantly affects the distribution of the active earth pressure, and using the proposed analytical solution is beneficial to an economic design of retaining wall with narrow backfills.
- narrow backfill /
- active earth pressure /
- soil arching effect /
- horizontal shearing force /
- finite element limit analysis

HTML全文

0. 引言

挡土结构被广泛用于支挡墙后土体，以防止填土滑裂或坍塌，从而确保系统稳定性和工程安全性。极限主动土压力是挡土结构设计的重要内容，也是经典土力学的重要分支。经典的Rankine与Coulomb土压力理论因其概念明确、公式简洁、计算简便被沿用至今。两者均假设墙后半无限空间填土。然而，在实际工程中，挡墙临近建/构筑物或已有基岩施工时，时常遭遇墙后有限宽度填土的工况。例如，山区道路或码头岸壁临近基岩修建、相邻基坑开挖或临近地铁车站基坑开挖等^[1-2]，如图 1所示。此时，墙后有限土体并不能按照Rankine/Coulomb土压力理论假设的单滑裂面贯穿至地表而形成三角形滑楔体。因此，需要提出适用于有限宽度填土挡墙主动土压力计算方法。

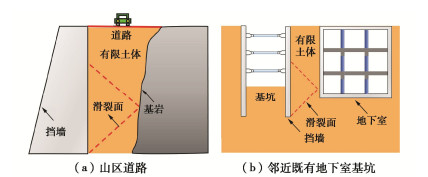

图 1 有限宽度填土挡墙工程示例

Figure 1. Schematic diagram of retaining wall with narrow backfills

下载: 全尺寸图片幻灯片

随着现代土力学的发展，国内外学者已逐渐认识到经典土压力理论用于有限宽度填土挡墙设计的局限性。Frydman等^[3]和Take等^[4]通过离心机试验分析了平动模式下有限宽度填土挡墙主动土压力分布规律；结果表明，由于墙-土粗糙界面导致主应力偏转诱发的荷载传递现象(“土拱效应”)，使得墙后主动土压力呈非线性分布。O’ Neal等^[5]通过现场监测验证了此结论。Fan等^[6]进一步通过二维数值模拟研究了平动模式下临近倾斜基岩的重力式挡墙土压力问题，认为有限填土主动土压力显著低于Coulomb土压力预测值。Rui等^[7]通过钢棒相似土模型试验也证实了土拱效应的存在。已有研究充分说明了考虑土拱效应对有限宽度填土挡墙经济性设计的重要性，同时为其理论计算方法的发展奠定了基础。

基于极限平衡理论演化而来的滑楔体极限平衡法^[8-9]与微元体极限平衡法^{[7, 10]}是目前计算有限宽度填土刚性挡墙主动土压力的两种主流计算方法。前者能够考虑墙后复杂的破坏滑移机理，求解墙后填土多滑裂面时存在优势，但无法考虑土拱效应。后者则能够有效考虑挡土结构的荷载传递机制，即墙后土拱效应导致的主应力偏转问题，反映了有限宽度填土挡墙主动土压力非线性分布规律，但多用于求解单滑裂面工况。综上，两种方法各存利弊，因此有限填土挡墙设计仍需寻求一种更加合适的解法。

微元体极限平衡法在求解过程中，通常是将有限空间填土离散成水平微分单元，通过数学方程描述小主应力偏转迹线(圆弧线^[10-11]、悬链线^[12]或抛物线^[13]等)得到平均竖向应力，进而建立力学平衡方程，最后求得主动土压力解。水平微分单元法求解过程忽略了水平层间单元剪切应力，导致主动土压力计算值偏于保守。为提高计算精度，Cao等^[14]尝试考虑微分层上下界面切应力，针对平动模式刚性挡墙半无限空间填土问题，提出了沿主应力偏转方向建立倾斜平面微分单元方法，试图缩小由于忽略层间单元水平剪切力带来的计算误差，存在一定的优越性。然而，由于滑楔体两侧同时受墙-土界面摩擦力的影响，主应力偏转轨迹线显然不可能为倾斜直线，倾斜平面微分单元法仅是一种近似的简化解法。因此，能够合理考虑墙后填土水平剪切力的刚性挡墙主动土压力方法亟待提出。

针对上述研究不足之处，以平动模式竖直刚性挡墙有限宽度填土主动土压力解为研究目标，首先采用有限元极限分析方法(FELA)揭示了挡墙系统主动破坏机理，将墙后有限宽度填土划分为上部未滑裂区与下部滑裂区。在此基础上，考虑水平剪切力与土拱效应作用，提出了弯曲微分单元法，并用于上部未滑裂区。进一步通过平均竖向应力关联下部滑裂区，考虑滑裂区任意数量滑裂面，将滑楔体极限平衡法用于滑裂区，引入有限差分理论进行求解下部土压力；进而给出了主动土压力及其合力和作用点高度计算表达式，建立了有限宽度填土刚性挡墙主动土压力的普适解法。通过对比已有文献验证了所提方法的合理性与准确性。同时，通过参数分析，研究了填土宽高比、填土内摩擦角及墙-土界面摩擦角对主动土压力及其合力和作用点高度的影响。

1. 主动破坏机理

1.1 问题定义与数值模型

采用有限元极限分析方法软件OptumG2 (academic version)^[15]揭示平动模型下有限填土挡墙主动破坏机理。OptumG2通过求解二阶锥规划函数，给出严格的上下限解，从而逼近真实解。OptumG2自带网格自适应功能，在网格较少的情况下可直观地获取真实滑裂面，因此被广泛用于分析复杂边界条件下不同类型的岩土稳定性问题^[16-17]。

给出了问题定义及FELA模型。假设两道高度为H的刚性竖直挡墙用于支挡宽度为B的填土。填土重度 $\gamma$ 为15.8 kN/m³，内摩擦角 $\phi$ 为36°，杨氏模量 ${E_0}$ 为18 MPa，泊松比 $\nu$ 为0.3，侧向静止土压力系数 ${K_0}$ 为0.41^[3]。墙-土界面内摩擦角 $\delta$ 为25°，因此墙-土界面摩擦系数 $\tan \delta /\tan \phi$ 为0.64。由于仅涉及极限状态问题，土体采用符合相关联流动准则的莫尔-库仑本构模型进行模拟。为产生平动破坏模式，固定右侧挡墙，对左侧挡墙施加水平荷载乘子(1 kPa)；计算过程逐渐增加荷载乘子，直至失稳。自适应迭代过程，网格数量由初始5000个增加到10000个。

图 2 问题定义及数值模型

Figure 2. Problem definition and numerical model

下载: 全尺寸图片幻灯片

1.2 滑裂面形状与数量

~分别给出了不同宽深比 $B/H$ 、填土内摩擦角 $\phi$ 及墙-土界面摩擦角 $\delta$ 对滑裂面形状与数量的影响。从中可以看出，当填土宽度较大时( $B/H$ > 0.6)，单滑裂面从移动墙墙趾贯穿至地表的形成三角形滑楔体(failure mode 1，M1模式)，满足库仑土压力理论假设。当减小B/H至0.4，单滑裂面与稳定墙体相交后沿墙土界面延升至地表形成梯形滑楔体(M2模式)。若进一步减小B/H至0.1~0.2，墙后填土则出现两道和三道滑移面，且滑裂面呈“反射式”发展；此时有限宽度填土形成由梯形推力楔和多个三角形推力楔共同组成的破坏机理(M3模式)。

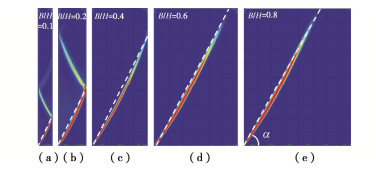

图 3 不同宽深比对主动破坏机理的影响

Figure 3. Effects of aspect ratio on active failure mechanisms

下载: 全尺寸图片幻灯片

从可以发现，填土内摩擦对滑移面形状影响显著。对于低摩擦性填土( $\phi$ =5°)，滑裂面略微弯曲，对应滑裂角 $\alpha$ (滑裂面与水平方向夹角)较小。随着填土内摩擦角的增加， $\alpha$ 角增加，且滑裂面逐渐趋向于平面。说明当墙–土界面较光滑时( $\delta =$ 0°或 $\phi /5$ )，滑裂面呈平面，即滑移线为直线。随着 $\delta$ 角的增加， $\alpha$ 角减小，滑裂面逐渐弯曲，滑裂面数量也可能减小。已有研究证明了可利用库仑土压力理论较好地预测 $\alpha$ 角，如下：

$\alpha = \arctan \left( {\sqrt {{{\tan }^2}\phi + \frac{{\tan \phi }}{{\tan \left( {\phi + \delta } \right)}}} + \tan \phi } \right) \text{，}$

(1)

图 4 不同填土内摩擦角对主动破坏机理的影响

Figure 4. Effects of backfill friction angle on active failure mechanisms

下载: 全尺寸图片幻灯片

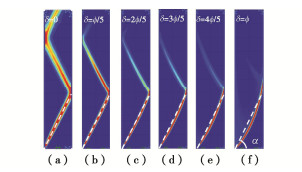

图 5 不同墙-土界面内摩擦角对主动破坏机理的影响

Figure 5. Effects of wall-soil interface friction angle on active failure mechanisms

下载: 全尺寸图片幻灯片

可以看出，上述公式很好地诠释了 $\phi$ 与 $\delta$ 对于 $\alpha$ 的影响，且说明了 $\phi$ 对 $\alpha$ 角的影响较 $\delta$ 明显，这与数值计算规律一致。

给出了不同 $B/H$ 下 $\delta$ 与 $\phi$ 组合对滑裂面数量的影响。从表中可以看出，有限土体条件下，除墙土界面完全粗糙外，填土一般呈现多道滑裂面(M3模式)。 $\delta$ 与 $\phi$ 对滑裂面数量影响显著。因此，考虑主动破坏机理与滑移面数量的变化对于有限宽度填土挡墙设计十分必要。

表 1 滑裂面数量统计

Table 1. Summary of number of sliding surfaces

B/H	ϕ	δ=ϕ/5	δ=2ϕ/5	δ=3ϕ/5	δ=4ϕ/5	δ=ϕ
0.1	5	6	5	3	2	1
	15	6	5	3	2	1
	25	4	4	3	2	1
	35	4	4	3	2	1
	45	3	3	2	2	1
0.2	5	4	3	2	2	1
	15	3	3	2	2	1
	25	2	2	2	2	1
	35	2	2	2	1	1
	45	2	2	2	1	1
0.4	5	2	2	2	1	1
	15	2	2	1	1	1
	25	1	1	1	1	1
	35	1	1	1	1	1
	45	1	1	1	1	1
0.6	5	1	1	1	1	1
	15	1	1	1	1	1
	25	1	1	1	1	1
	35	1	1	1	1	1
	45	1	1	1	1	1
0.8	5	1	1	1	1	1
	15	1	1	1	1	1
	25	1	1	1	1	1
	35	1	1	1	1	1
	45	1	1	1	1	1
注：黄色=M1模式；粉色=M2模式；绿色=M3模式。

下载: 导出CSV

| 显示表格

2. 主动土压力计算

2.1 基本假设与计算模型

推导过程认为墙后填土为均质、各向同性的无黏性土，符合莫尔-库仑屈服准则，且处于极限平衡状态。墙-土相对位移足够大，保证墙-土界面强度完全发挥。采用广泛接受的圆弧轨迹线描述小主应力偏转^[18]。考虑主动破坏机理，假设墙后填土滑裂面为平面，多道滑裂面呈“反射式”发展，每道滑裂面滑裂角采用Coulomb解。基于上述假设，绘制了由上部未滑裂区dcef和下部滑裂区abef组成的理论计算模型。图中，假设 ${H_0}$ 为未滑裂区高度， ${H_{nk}}$ 为滑裂区中指定滑裂面高度。根据几何关系可得

$\left\{ \begin{gathered} {H_{nk}} = B\tan \alpha , \;\;\;\;k \in 1, \; \cdots \;, \;n \hfill \\ {H_0} = H - nB\tan \alpha \hfill \\ \end{gathered} \right. \text{，}$

(2)

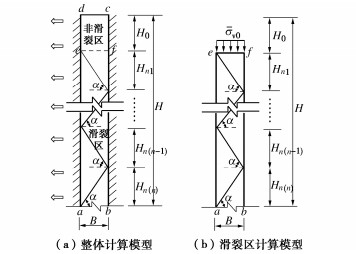

图 6 墙后填土理论计算模型

Figure 6. Model for narrow backfills behind wall

下载: 全尺寸图片幻灯片

式中，k表示自上而下第k道滑移面，n表示墙后填土共形成n道滑裂面。因此， $k \leqslant n$ 。

2.2 上部非滑裂区

根据基本假设图 7(a)绘制了上部未滑裂区填土在土拱效应作用下圆弧小主应力偏转轨迹线。在此基础上，沿小主应力偏转轨迹线建立曲线微分单元(图 7(b))。此时，区别于水平微分单元，曲线单元上下界面仅作用大、小主应力，而不存在水平剪切应力，极大简化了受力分析过程。图 7(c)给出了曲线微分单元受力分析。图中，任意深度z处曲线微分单元ACC'A'高度为dz，其宽度B表示为

$B = {R_{AC}}\cos {\theta _{\text{w}}} = {R_{A'C'}}\cos {\theta _{\text{w}}} \text{，}$

(3)

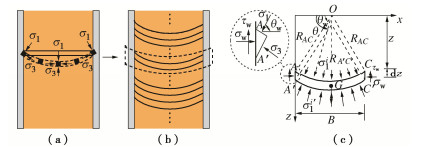

图 7 小主应力偏转轨迹及曲线微分单元受力分析

Figure 7. Rotation trajectory of minor principal stress and force analysis of curved soil-layer elements

下载: 全尺寸图片幻灯片

式中， ${R_{AC}}$ 和 ${R_{A'C'}}$ 为圆弧小主应力轨迹线半径， ${\theta _{\text{w}}}$ 为墙-土界面小主应力方向与水平方向的夹角。

将弯曲微分单元应力状态用莫尔应力圆表示，如图 8所示。根据A点大小主应力关系可得

${\sigma _{\text{w}}} = {\sigma _1}{\cos ^2}{\theta _{\text{w}}} + {\sigma _3}{\sin ^2}{\theta _{\text{w}}} \text{，}$

(4)

${\tau _{\text{w}}} = \frac{1}{2}({\sigma _1} - {\sigma _3}){\text{sin}}2{\theta _{\text{w}}} \text{，}$

(5)

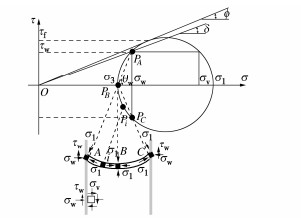

图 8 曲线微分单元应力状态

Figure 8. Stress state of curve soil-layer elements

下载: 全尺寸图片幻灯片

式中， ${\sigma _{\text{w}}}$ 和 ${\tau _{\text{w}}}$ 分别为作用于侧墙的正应力和切应力， ${\sigma _1}$ 和 ${\sigma _3}$ 则分别对应大、小主应力。

由莫尔-库仑屈服准则可定义

$N = \frac{{{\sigma _1}}}{{{\sigma _3}}} = {\tan ^2}\left( {{{45}^ \circ } + \frac{\phi }{2}} \right) \text{，}$

(6)

联立式(4)~(6)，求解 ${\theta _{\text{w}}}$ 得

${\theta _{\text{w}}} = {\text{arctan}}\left[ {\frac{{N - 1 \pm \sqrt {{{(N - 1)}^2} - 4N{{\tan }^2}\delta } }}{{2\tan \delta }}} \right] \text{，}$

(7)

式中， ${\theta _{\text{w}}}$ 建议取大值，且小于 ${\text{π }}/2$ ^[18]。该值越大，表明主应力偏转越明显。当 ${\theta _{\text{w}}} = {\text{π }}/2$ 时，表明主应力轴发生偏转。

在重力作用下，微分单元上界面AC任意点i处的大主应力 $\sigma _1^i$ 均大于墙-土界面A点处。假设微分单元内， $\sigma _1^i$ 随深度z线性增加，则

$\sigma _1^i = {\sigma _1} + \gamma \Delta {z_{Ai}} \text{，}$

(8)

式中， $\Delta {z_{Ai}} = {R_{AC}}(\sin \theta - \sin {\theta _{\text{w}}})$ 对应A点与i点之间的竖向距离。

据图 7可知，作用于上界面AC的竖向力为

$F_{_z}^{AC} = 2\int_{{\theta _{\text{w}}}}^{\frac{{\text{π }}}{2}} {\sigma _1^i{\text{sin}}\theta } {R_{AC}}{\text{d}}\theta \text{，}$

(9)

将式(8)代入式(9)得

$F_{_z}^{AC} = 2{\sigma _1}{R_{AC}}\cos {\theta _w} + 2\gamma R_{_{AC}}^2{C_1} \text{，}$

(10)

式中， ${C_1} = ({\text{π }} - {\text{2}}{\theta _{\text{w}}} - \sin 2{\theta _{\text{w}}})/4$ 。

类似地，下界面A'C'竖向力为

$F_z^{A'C'} = 2({\sigma _1} + {\text{d}}{\sigma _1}){R_{A'C'}}\cos {\theta _{\text{w}}} + 2\gamma R_{_{A'C'}}^2{C_1} 。$

(11)

由对称性可知，侧向边界AA'与CC'竖向力为

$F_z^{AA'} = F_z^{CC'} = {\tau _{\text{w}}}{\text{d}}z \text{，}$

(12)

式中，墙-土界面剪切应力(界面强度) ${\tau _{\text{w}}}$ 为

${\tau _{\text{w}}} = {\sigma _{\text{w}}}\tan \delta \text{，}$

(13)

将式(13)代入式(12)得

$F_z^{AA'} = F_z^{CC'} = \left( {\frac{{\tan \delta }}{{\tan \varphi }}c + {\sigma _{\text{w}}}\tan \delta } \right){\text{d}}z \text{，}$

(14)

曲线微分单元重力可表示为

$G = \gamma {\text{d}}z{l_{{\text{arc}}AC}} \text{，}$

(15)

式中， ${l_{{\text{arc}}AC}}$ 为界面AC弧长，如下：

${l_{{\text{arc}}AC}} = \frac{{B({\text{π }} - 2{\theta _{\text{w}}})\tan {\theta _{\text{w}}}}}{2} 。$

(16)

根据竖向平衡分析，可建立竖向平衡方程为

$F_{_z}^{AC} + G - F_{_z}^{A'C'} - F_{_z}^{AA'} - F_{_z}^{CC'} = 0 \text{，}$

(17)

代入上述变量，化简整理得

${\text{d}}{\sigma _1} + \frac{{\left( {\frac{{\tan \delta }}{{\tan \varphi }}c + {\sigma _{\text{w}}}\tan \delta } \right)}}{B}{\text{d}}z - \frac{{\gamma \left( {{\text{π }} - 2{\theta _{\text{w}}}} \right)\tan {\theta _{\text{w}}}}}{4}{\text{d}}z = 0 。$

(18)

由式(4)和式(6)得

${\sigma _{\text{w}}} = {\sigma _1}\left( {{{\cos }^2}{\theta _{\text{w}}} + \frac{1}{N}{{\sin }^2}{\theta _{\text{w}}}} \right) \text{，}$

(19)

定义 ${C_2} = {\cos ^2}{\theta _{\text{w}}} + {\sin ^2}{\theta _{\text{w}}}/N$ ，则式(18)可写为

$\frac{{{\text{d}}{\sigma _1}}}{{{\text{d}}z}} + {C_3}{\sigma _1} + {C_4} = 0 \text{，}$

(20)

式中，

$\left\{ \begin{gathered} {C_3} = \frac{{{C_2}\tan \delta }}{B} \hfill \\ {C_4} = \frac{{\gamma {{(\pi }} - 2{\theta _{\text{w}}}{\text{)}}\tan {\theta _{\text{w}}}}}{4} \hfill \\ \end{gathered} \right. \text{，}$

(21)

由边界条件 $z = 0$ 时 ${\sigma _1} = 0$ 可解得

${\sigma _1} = \frac{{{C_4}}}{{{C_3}}}({{\text{e}}^{ - {C_3}z}} - 1) 。$

(22)

将式(19)代入式(22)并整理化简得上部未滑裂区任意深度处侧向土压力为

${\sigma _{\text{w}}} = \frac{{{C_2}{C_4}}}{{{C_3}}}({{\text{e}}^{ - {C_3}z}} - 1) 。$

(23)

进一步推导未滑裂区任意深度处平均水平竖向应力为

${\bar \sigma _{\text{v}}} = \frac{{{F_z}}}{B} = \frac{{2\int_{{\theta _{\text{w}}}}^{\frac{{\text{π }}}{2}} {\sigma _1^i{\text{sin}}\theta } {R_{AC}}{\text{d}}\theta }}{{2{R_{AC}}\cos {\theta _{\text{w}}}}} = \frac{{{C_4}}}{{{C_3}}}({{\text{e}}^{ - {C_3}z}} - 1) + \frac{{\gamma B{C_1}}}{{2\cos {\theta _{\text{w}}}}} 。$

(24)

2.3 下部滑裂区

为关联上部非滑裂区与下部滑裂区，将未滑裂区底部平均竖向应力 ${\bar \sigma _{{\text{v0}}}}$ 作用于滑裂区顶部。考虑下部滑裂区存在任意数量的滑裂面，建立计算模型如图 6(b)所示。因此，可定义

${\bar \sigma _{{\text{v0}}}} = {\left. {{{\bar \sigma }_{\text{v}}}} \right|_{z = {H_0}}} \text{，}$

(25)

假设n=1，即认为滑裂区仅有一道滑裂面。基于刚性滑楔体极限平衡方法，对滑楔体W₁₁进行受力分析，如图 9所示。需要指出，实线为根据主动破坏机理得到的真实滑裂面；虚线为任意深度处，由主动破坏机理演化得到的假想滑裂面。

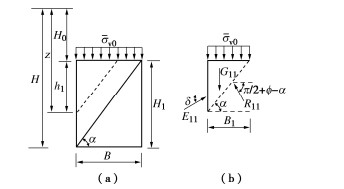

图 9 滑楔体W₁₁受力分析(n=1)

Figure 9. Force analysis of sliding wedge W₁₁ (n=1)

下载: 全尺寸图片幻灯片

根据图 9力学平衡分析，可得

${E_{11}}{\text{cos}}\delta = {R_{11}}\cos \left( {\frac{{\text{π }}}{2} + \phi - \alpha } \right) \text{，}$

(26)

${\bar \sigma _{{\text{v0}}}}{B_1} + {G_{11}} = {E_{11}}\sin \delta + {R_{11}}{\text{sin}}\left( {\frac{{\text{π }}}{2} + \phi - \alpha } \right) \text{，}$

(27)

联立式(26)和式(27)，求解得

${E_{11}} = \frac{{({{\bar \sigma }_{{\text{v0}}}}{B_1} + {G_{11}})\sin (\alpha - \phi )}}{{{\text{cos(}}\alpha - \phi - \delta {\text{)}}}} \text{，}$

(28)

式中， ${G_{11}} = \gamma {B_1}{h_{11}}/2$ ， ${H_0} = H - B\tan \alpha$ ， ${h_{11}} = z +$ $B{\text{tan}}\alpha - H$ ， ${B_1} = {h_{11}}/{\text{tan}}\alpha$ 。

对滑楔体W₂₁和W₂₂进行受力分析(n=2)，如图 10所示。滑楔体W₂₁受力与W₁₁相同，因此可得

${E_{21}} = \frac{{{\text{(}}{{\bar \sigma }_{v0}}{B_2} + {G_{21}}{\text{)}}\sin (\alpha - \phi )}}{{{\text{cos(}}\alpha - \phi - \delta {\text{)}}}} \text{，}$

(29)

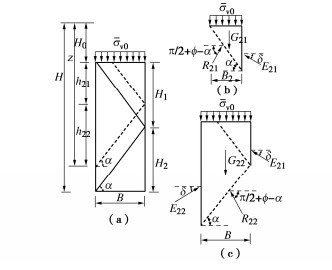

图 10 滑楔体W₂₁，W₂₂受力分析(n=2)

Figure 10. Force analysis of sliding wedges W₂₁ and W₂₂ (n=2)

下载: 全尺寸图片幻灯片

进一步对滑楔体W₂₂进行受力分析，则有

${E_{22}}{\text{cos}}\delta = {R_{22}}\cos \left( {\frac{{\text{π }}}{2} + \phi - \alpha } \right) + {E_{21}}\cos \delta \text{，}$

(30)

${\sigma _{{\text{v0}}}}B + {G_{22}} = {E_{22}}\sin \delta + {R_{22}}\sin \left( {\frac{{\text{π }}}{2} + \phi - \alpha } \right) + {E_{21}}\sin \delta \text{，}$

(31)

联立式(30)和式(31)，求解得

${E_{22}} = \frac{{({{\bar \sigma }_{{v} 0}}B + {G_{22}})\sin (\alpha - \phi ) + {E_{21}}{\text{cos(}}\alpha - \phi + \delta {\text{)}}}}{{{\text{cos(}}\alpha - \phi - \delta {\text{)}}}} \text{，}$

(32)

式中， ${G_{21}} = \gamma {B_2}{h_{21}}/2$ ， ${B_2} = {h_{21}}/\tan \alpha$ ， ${h_{21}} = z +$ $B\tan \cdot$ $\alpha - H$ ， ${G_{22}} = \gamma {\text{(}}B{h_{21}} + B{h_{22}}/2{\text{)}}$ ， ${h_{22}} = B/{\text{tan}}\alpha$ ， ${H_0} =$ $H - 2B\tan \alpha$ 。

图 11给出了滑楔体W₃₁，W₃₂和W₃₃受力情况。类似地，通过逐步建立力学平衡方程，求解可得

${E_{31}} = \frac{{{\text{(}}{{\bar \sigma }_{{\text{v0}}}}{B_3} + {G_{31}}{\text{)sin}}(\alpha - \phi )}}{{\cos (\alpha - \phi - \delta )}} \text{，}$

(33)

${E_{32}} = \frac{{({{\bar \sigma }_{{\text{v0}}}}B + {G_{32}})\sin (\alpha - \phi ) + {E_{31}}{\text{cos(}}\alpha - \phi + \delta {\text{)}}}}{{{\text{cos(}}\alpha - \phi - \delta {\text{)}}}} \text{，}$

(34)

${E_{33}} = \frac{{({{\bar \sigma }_{{\text{v0}}}}B + {G_{33}}){\text{sin(}}\alpha - \phi {\text{)}} + {E_{32}}{\text{cos(}}\alpha - \phi + \delta {\text{)}}}}{{{\text{cos(}}\alpha - \phi - \delta {\text{)}}}} \text{，}$

(35)

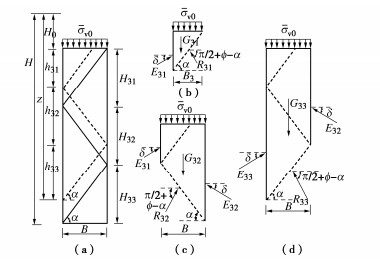

图 11 滑楔体W₃₁，W₃₂和W₃₂受力分析(n=3)

Figure 11. Force analysis of sliding wedges W₃₁, W₃₂ and W₃₂ (n=3)

下载: 全尺寸图片幻灯片

式中， ${G_{31}} = \gamma {B_3}{h_{31}}/2$ ， ${B_3} = {h_{31}}/\tan \alpha$ ， ${G_{32}} = \gamma B({h_{31}} +$ ${h_{32}}/2)$ ， ${G_{33}} = \gamma B({h_{31}} + {h_{32}} + {h_{33}}/2)$ ， ${h_{31}} = z + B\tan \alpha -$ $H$ ， ${h_{32}} = {h_{33}} = B\tan \alpha$ ， ${H_0} = H - 3B\tan \alpha$ 。

利用递推法，联立式(28)，(29)，(32)~(35)，可得

当k=1时，

${E_{n1}} = \frac{{{\text{(}}{{\bar \sigma }_{{\text{v0}}}}{B_n} + {G_{n1}}{\text{)sin(}}\alpha - \phi {\text{)}}}}{{\cos (\alpha - \phi - \delta )}} \text{，}$

(36)

式中， ${G_{n1}} = \gamma {B_n}{h_{n1}}/2$ ， ${B_n} = {h_{n1}}/\tan \alpha$ ， ${h_{n1}} = z +$ $B\tan \alpha - H$ 。

当2≤ $k$ ≤ $n$ 时，

${E_{nk}} = \frac{{({{\bar \sigma }_{{\text{v0}}}}B + {G_{nk}}){\text{sin(}}\alpha - \phi {\text{)}} + {E_{n\left( {k - 1} \right)}}{\text{cos}}\left( {\alpha - \phi + \delta } \right)}}{{{\text{cos(}}\alpha - \phi - \delta {\text{)}}}} \text{，}$

(37)

式中， ${G_{nk}} = \gamma B\left( {\sum\limits_{i = 1}^{k - 1} {{\text{(}}{h_{ni}}{\text{)}}} + {h_{nk}}/2} \right)$ ， ${h_{nk}} = B\tan \alpha$ 。将上述变量代入式(37)，整理并化简得

${E}_{nk}=\frac{{\overline{\sigma }}_{\text{v0}}B+\gamma B\left[z-H+\left(k-\frac{1}{2}\right)B\mathrm{tan}\alpha \right]+{E}_{n(k-1)}\mathrm{cos}(\alpha -\phi +\delta )}{\mathrm{cos}(\alpha -\phi -\delta )}。$

(38)

式(38)给出了当2≤ $k$ ≤ $n$ 时，任意相邻滑楔体之间土压力合力递推方程。为求解侧向土压力，引入有限差分理论。将下部滑裂区高度离散成m等分，每个土条高度为 $\Delta z$ ，记第j个土条为 ${P_{j - 1}}{P_j}$ ，如图 12所示。

图 12 有限差分理论在滑裂区的应用

Figure 12. Use of finite differential element theorem in sliding zone

下载: 全尺寸图片幻灯片

假设作用于土条 ${P_0}{P_{j - 1}}$ 和 ${P_0}{P_i}$ 的土压力合力分别为 $E_{\text{a}}^{j - 1}$ 和 $E_{\text{a}}^j$ ，则作用于土条 ${P_{j - 1}}{P_j}$ 的土压力合力可表示为

$\Delta E_{\text{a}}^i = E_{\text{a}}^i - E_{\text{a}}^{i - 1} \text{，}$

(39)

式中， $E_{\text{a}}^j = {E_{nk}}({z_j}) \cdot \cos \delta$ ， ${z_j} = j\Delta z$ ， $\Delta z = (H - {H_0})/$ $m$ 。因此可以得到土条 ${P_{j - 1}}{P_j}$ 上作用土压力大小为

${\sigma _{{\text{w}}i}} = \frac{{\Delta E_{\text{a}}^i}}{{\Delta z}} \text{，}$

(40)

可以发现，有限差分理论求解的关键在于如何获得 $\Delta E_{\text{a}}^j$ 大小。为此，引入任意假想的两条滑裂面，且它们均按主动破坏机理演化，呈反射式发展至滑裂区顶端，从而给出了n=1~3情形下任意深度处滑裂面发展情况及作用 $\Delta E_{\text{a}}^j$ 。根据式(36)和(38)，可获得相邻两个假想滑楔体的土压力合力大小关系。

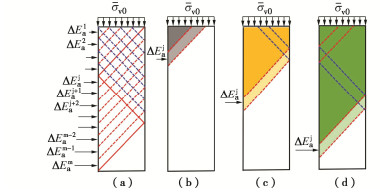

图 13 任意深度土条主动土压力合力求解思路

Figure 13. Solving strategy of total active earth pressure on soil slice at arbitrary depth

下载: 全尺寸图片幻灯片

上述推导已经给出了上部未滑裂区与下部滑裂区土压力分布方程。除主动土压力分布外，主动土压力合力大小及作用点对于挡墙抗倾覆稳定性设计也是至关重要的。通过对未滑裂区土压力积分和滑裂区土压力叠加，可得到主动土压力合力大小为

${E_{\text{a}}} = \int_0^{{H_0}} {{\sigma _{\text{w}}}{\text{d}}z + } \sum\limits_{i = 1}^m {{\sigma _{{\text{w}}i}}\Delta z} 。$

(41)

引入主动推力系数 ${K_{\text{a}}}$ ，可将式(41)无量纲化：

${K_{\text{a}}} = \frac{{{E_{\text{a}}}}}{{0.5\gamma {H^2}}} 。$

(42)

进一步对墙底求矩可得土压力合力距墙底作用点高度为

${z_{\text{s}}} = \frac{{\int_0^{{H_0}} {{\sigma _{\text{w}}}(H - z){\text{d}}z + } \sum\limits_{i = 1}^m {{\sigma _{{\text{w}}i}}\left[ {H - {H_0} - (i - 0.5)\Delta z} \right]\Delta z} }}{{{E_{\text{a}}}}} 。$

(43)

3. 对比与验证

为验证所提方法的合理性与准确性，以离心试验结果为基准，详细对比了离心试验、数值模拟及多种解析方法和北京市建筑基坑支护技术规程 < DB11/489—2016 > 获得固定宽深比下有限填土归一化主动土压力 ${\sigma _{\text{w}}}/\gamma H$ 的分布规律。Frydman等^[3]开展了临近竖直基岩的无黏性填土竖直挡墙主动土压力的离心试验，挡墙原型高度为8.5 m，墙后填筑细砂，其力学参数见数值计算模型。基于离心试验，Fan等^[6]针对B/H=0.235工况进行了数值模拟。Greco^[9]方法考虑1~3道滑裂面，利用滑楔体方法给出了有限宽度无黏性填土挡墙主动土压力计算方程。国内学者高印立^[19]考虑单滑裂面，基于土体塑性上限理论，忽略墙土界面摩擦力，给出了主动土压力上限解。规范 < DB11/489—2016 > ^[1]将 $z > b\tan ($ 45°- $\phi /2)$ 深度内的朗肯土压力进行折减，上部土压力则不考虑计算折减，详见文献[1]。

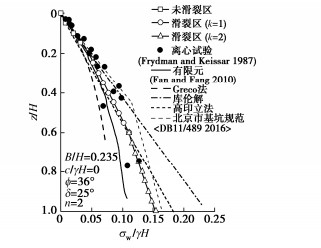

图 14 本文方法与已有研究对比与验证

Figure 14. Comparison and validation against previous studies

下载: 全尺寸图片幻灯片

从对比结果可以看出，所提计算方法与离心试验、有限元、滑移线解以及北京市基坑规范等吻合良好。充分说明了所提计算方法的合理性与准确性。Greco解和高印立解虽在墙体上部与本文方法和试验结果吻合较好，但底部由于忽略了土拱效应与水平剪切力作用，与本文方法和离心试验结果均存在一定差异。此外，Coulomb主动土压力解明显过于保守，尤其在挡墙底部。值得注意的是，北京市基坑规范通过对墙体下部土压力进行适当折减，取得了较好的估算效果(稍显保守)，这对于现行基坑规范考虑有限填土工程经济性设计具有重要的工程意义。

4. 参数分析

4.1 宽深比

参数分析基本参数与数值模型保持一致。给出了不同宽深比下 ${\sigma _{\text{w}}}/\gamma H$ 分布规律。可以看出，当 $B/H$ < 0.6时， ${\sigma _{\text{w}}}/\gamma H$ 在非滑裂区非线性增长，尔后随着滑裂面过渡，呈分段线性增长，且增长率逐渐递减。根据Handy的两阶段土拱理论^[17]，墙土界面摩擦力降低了作用在滑楔体的竖向压力；且随着埋深的增加，界面摩擦力分担的竖向荷载越多，进而导致了土压力增长率降低。此外，由于所提方法考虑了水平剪切力，随着埋深的增加，水平剪切力越大，也可能导致这种现象。当 $B/H \geqslant 0.6$ ，改变 $B/H$ 不再影响土压力分布，即 ${\sigma _{\text{w}}}/\gamma H$ 随 $z/H$ 线性增长。进一步对比不同 $B/H$ 下 ${\sigma _{\text{w}}}/\gamma H$ 值，说明了滑裂面数量n对主动土压力分布有显著影响，有限土体挡墙设计应该考虑主动破坏机理。

图 15 主动土压力随填土宽深比的变化规律

Figure 15. Variation of active earth pressure with aspect ratio

下载: 全尺寸图片幻灯片

4.2 填土内摩擦角

描述了不同填土内摩擦角 $\phi$ 下 ${\sigma _{\text{w}}}/\gamma H$ 随挡墙深度 $z/H$ 的变化规律。如式(2)所示，非滑裂区高度与滑裂区各滑裂面高度随着 $\alpha$ 的变化而变化。从式(1)可看出， $\phi$ 角显著影响 $\alpha$ 角，因此对 ${\sigma _{\text{w}}}/\gamma H$ 的分布有显著影响。随着 $\phi$ 的增加，非滑裂区高度呈抛物线减小， ${\sigma _{\text{w}}}/\gamma H$ 也逐渐减小。这说明填土内摩擦角越大，土拱效应越强。在滑裂区填土区域，随着k的增加(滑裂面自上而下)，强摩擦性土体将导致 ${\sigma _{\text{w}}}/\gamma H$ 增长率减小，而低摩擦性土体则相反。

图 16 主动土压力随填土内摩擦角的变化规律

Figure 16. Variation of active earth pressure with soil friction angle

下载: 全尺寸图片幻灯片

和分别给出了主动推力系数 ${K_{\text{a}}}$ 及其归一化作用点高度 ${z_{\text{s}}}/H$ 变化规律。从可以看出，在土拱效应作用下，随着 $\phi$ 角的增加，主动推力(合力)随着呈凹曲线型减小。给定 $\phi$ 角，在有限土体框架内， $B/H$ 越大， ${K_{\text{a}}}$ 越大；当 $B/H$ > $\cot \alpha$ 后， ${\sigma _{\text{w}}}/\gamma H$ 不再变化，因此 ${K_{\text{a}}}$ 也保持不变。进一步观察图 17(b)，发现类似于库仑土压力理论，利用所提方法得到的合力作用点高度近似分布在H/3附近，说明滑裂面数量、填土宽度及土体内摩擦角对于合力作用点的影响甚微。

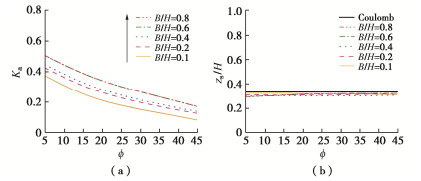

图 17 主动推力系数及作用高度随填土内摩擦角的变化规律

Figure 17. Variation of active thrust coefficient and height of its application point with soil friction angle

下载: 全尺寸图片幻灯片

4.3 墙-土界面内摩擦角

绘制了不同填土内摩擦角 $\phi$ 下 ${\sigma _{\text{w}}}/\gamma H$ 随挡墙深度 $z/H$ 的变化规律。给定 $z/H$ ， ${\sigma _{\text{w}}}/\gamma H$ 随着 $\delta$ 的增加而减小，这与墙-土界面摩擦力增加有关。此外，墙土界面摩擦角的增加，增加了主应力偏转角 ${\theta _{\text{w}}}$ ，增强了土拱效应。相较于内摩擦角，在非滑裂区， $\delta$ 对于 ${\sigma _{\text{w}}}/\gamma H$ 的影响较小。当填土从非滑裂区过渡至滑裂区时，除了土压力分布模式的改变，土压力的增长率也明显提升，这可能是因为上部填土主应力偏转更为明显。

图 18 主动土压力随墙-土界面内摩擦角的变化规律

Figure 18. Variation of active earth pressure with wall-soil interface friction angle

下载: 全尺寸图片幻灯片

和分别阐述了主动推力系数 ${K_{\text{a}}}$ 及其归一化作用点高度 ${z_{\text{s}}}/H$ 变化规律。如，对于狭窄宽度填土， ${K_{\text{a}}}$ 随 $\delta$ 角的增加呈凸曲线分布。当 $B/H$ > 0.4后， ${K_{\text{a}}}$ 基本不受 $\delta$ 影响。固定 $\delta$ 角， ${K_{\text{a}}}$ 随 $B/H$ 的先增加后保持不变。可以看出，类似于，合力作用点高度略低于0.33，但偏差很小，因此传统的朗肯和库仑土压力理论假设 ${z_{\text{s}}} = H/3$ 是合理的。

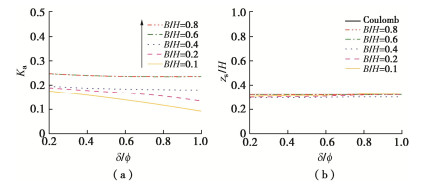

图 19 主动推力系数及其作用点高度随墙-土界面内摩擦角的变化规律

Figure 19. Variation of active thrust coefficient and height of its application point with wall-soil interface friction angle

下载: 全尺寸图片幻灯片

5. 结论

提出了一种有限填土挡墙主动土压力的普适性解法；结合了微分单元法与滑楔体极限平衡法的优势，有效避免了两种方法存在的弊端。主要结论如下：

(1) 平动模式下，墙后有限宽度填土主动破坏时，滑裂面存在不同形状和数量，取决于填土宽深比、填土内摩擦角和墙-土界面摩擦角。对于低摩擦性土体或粗糙墙-土界面，滑裂面形状略微弯曲；反之则为直线；有限填土定义下，土体呈现单滑裂面伴随梯形推力楔或多数出现多滑裂面情形，且滑裂面呈反射式发展。

(2) 对于有限土体呈现单滑裂面伴随梯形推力楔或多滑裂面情形，主动土压力呈非滑裂区非线性分布，滑裂区折线形分布；且非滑裂区向滑裂区过渡时，土压力增长率迅速提升，除低摩擦性土体外，滑裂区土压力随着挡墙埋深的增加，在各滑裂面过渡时，土压力增长率减小。

(3) 在有限土体框架内，土体内摩擦角和墙-土界面内摩擦角越大，主动推力越小；而合力作用点高度略微低于1/3挡墙深度，基本与传统Coulomb土压力理论相符，且不受填土宽深比、土体强度及墙-土界面摩擦特性影响。

尽管所提计算方法为城市基坑群开挖工程、临近基岩岸壁或码头结构、山区或沿海高速公路和桥墩建设以及矿山回填工程等有限填土工程经济性设计提供了思路；但仍然存在一些局限性。例如，仅涉及挡墙平动位移(T)模式，诸如绕墙趾转动(RB)和绕墙顶转动(RT)模式有待研究。另外，墙后倾斜坡面导致的梯形或三角形填土、岩坡-土体界面与挡墙-土体界面之间的差异等问题也需进一步探讨。

图 1 有限宽度填土挡墙工程示例

Figure 1. Schematic diagram of retaining wall with narrow backfills

下载: 全尺寸图片幻灯片

图 2 问题定义及数值模型

Figure 2. Problem definition and numerical model

下载: 全尺寸图片幻灯片

图 3 不同宽深比对主动破坏机理的影响

Figure 3. Effects of aspect ratio on active failure mechanisms

下载: 全尺寸图片幻灯片

图 4 不同填土内摩擦角对主动破坏机理的影响

Figure 4. Effects of backfill friction angle on active failure mechanisms

下载: 全尺寸图片幻灯片

图 5 不同墙-土界面内摩擦角对主动破坏机理的影响

Figure 5. Effects of wall-soil interface friction angle on active failure mechanisms

下载: 全尺寸图片幻灯片

图 6 墙后填土理论计算模型

Figure 6. Model for narrow backfills behind wall

下载: 全尺寸图片幻灯片

图 7 小主应力偏转轨迹及曲线微分单元受力分析

Figure 7. Rotation trajectory of minor principal stress and force analysis of curved soil-layer elements

下载: 全尺寸图片幻灯片

图 8 曲线微分单元应力状态

Figure 8. Stress state of curve soil-layer elements

下载: 全尺寸图片幻灯片

图 9 滑楔体W₁₁受力分析(n=1)

Figure 9. Force analysis of sliding wedge W₁₁ (n=1)

下载: 全尺寸图片幻灯片

图 10 滑楔体W₂₁，W₂₂受力分析(n=2)

Figure 10. Force analysis of sliding wedges W₂₁ and W₂₂ (n=2)

下载: 全尺寸图片幻灯片

图 11 滑楔体W₃₁，W₃₂和W₃₂受力分析(n=3)

Figure 11. Force analysis of sliding wedges W₃₁, W₃₂ and W₃₂ (n=3)

下载: 全尺寸图片幻灯片

图 12 有限差分理论在滑裂区的应用

Figure 12. Use of finite differential element theorem in sliding zone

下载: 全尺寸图片幻灯片

图 13 任意深度土条主动土压力合力求解思路

Figure 13. Solving strategy of total active earth pressure on soil slice at arbitrary depth

下载: 全尺寸图片幻灯片

图 14 本文方法与已有研究对比与验证

Figure 14. Comparison and validation against previous studies

下载: 全尺寸图片幻灯片

图 15 主动土压力随填土宽深比的变化规律

Figure 15. Variation of active earth pressure with aspect ratio

下载: 全尺寸图片幻灯片

图 16 主动土压力随填土内摩擦角的变化规律

Figure 16. Variation of active earth pressure with soil friction angle

下载: 全尺寸图片幻灯片

图 17 主动推力系数及作用高度随填土内摩擦角的变化规律

Figure 17. Variation of active thrust coefficient and height of its application point with soil friction angle

下载: 全尺寸图片幻灯片

图 18 主动土压力随墙-土界面内摩擦角的变化规律

Figure 18. Variation of active earth pressure with wall-soil interface friction angle

下载: 全尺寸图片幻灯片

图 19 主动推力系数及其作用点高度随墙-土界面内摩擦角的变化规律

Figure 19. Variation of active thrust coefficient and height of its application point with wall-soil interface friction angle

下载: 全尺寸图片幻灯片

表 1 滑裂面数量统计

Table 1 Summary of number of sliding surfaces

B/H	ϕ	δ=ϕ/5	δ=2ϕ/5	δ=3ϕ/5	δ=4ϕ/5	δ=ϕ
0.1	5	6	5	3	2	1
	15	6	5	3	2	1
	25	4	4	3	2	1
	35	4	4	3	2	1
	45	3	3	2	2	1
0.2	5	4	3	2	2	1
	15	3	3	2	2	1
	25	2	2	2	2	1
	35	2	2	2	1	1
	45	2	2	2	1	1
0.4	5	2	2	2	1	1
	15	2	2	1	1	1
	25	1	1	1	1	1
	35	1	1	1	1	1
	45	1	1	1	1	1
0.6	5	1	1	1	1	1
	15	1	1	1	1	1
	25	1	1	1	1	1
	35	1	1	1	1	1
	45	1	1	1	1	1
0.8	5	1	1	1	1	1
	15	1	1	1	1	1
	25	1	1	1	1	1
	35	1	1	1	1	1
	45	1	1	1	1	1
注：黄色=M1模式；粉色=M2模式；绿色=M3模式。

下载: 导出CSV

参考文献(19)

[1]	建筑基坑支护技术规程: DB11/ 489—2016[S]. 2016. Earthquake Standard of the People's Republic of China: DB11/ 489—2016[S]. 2016. (in Chinese)
[2]	徐日庆, 徐叶斌, 程康, 等. 有限土体下考虑土拱效应的非极限主动土压力解[J]. 岩土工程学报, 2020, 42(2): 362–371. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202002025.htm XU Ri-qing, XU Ye-bin, CHENG Kang, et al. A method to calculate the active earth pressure with considering soil arching effect under the nonlimit state of clay[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(2): 362–371. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202002025.htm
[3]	FRYDMAN S, KEISSAR I. Earth pressure on retaining walls near rock faces[J]. Journal of Geotechnical Engineering, 1987, 113(6): 586–599. doi: 10.1061/(ASCE)0733-9410(1987)113:6(586)
[4]	TAKE W, VALSANGKAR A. Earth pressures on unyielding retaining walls of narrow backfill width[J]. Canadian Geotechnical Journal, 2001, 38(6): 1220–1230. doi: 10.1139/t01-063
[5]	O'NEAL T S, HAGERTY D. Earth pressures in confined cohesionless backfill against tall rigid walls—a case history[J]. Canadian Geotechnical Journal, 2011, 48(8): 1188–1197. doi: 10.1139/t11-033
[6]	FAN C C, FANG Y S. Numerical solution of active earth pressures on rigid retaining walls built near rock faces[J]. Computers and Geotechnics, 2010, 37(7/8): 1023–1029.
[7]	RUI R, YE Y Q, HAN J, et al. Experimental and theoretical investigations on active earth pressure distributions behind rigid retaining walls with narrow backfill under a translational mode[J]. International Journal of Geomechanics, 2020, 20(10): 04020178. doi: 10.1061/(ASCE)GM.1943-5622.0001832
[8]	CHEN F, LIN Y, LI D. Solution to active earth pressure of narrow cohesionless backfill against rigid retaining walls under translation mode[J]. Soils and Foundations, 2019, 59(1): 151–161.
[9]	GRECO V. Active thrust on retaining walls of narrow backfill width[J]. Computers and Geotechnics, 2013, 50: 66–78. doi: 10.1016/j.compgeo.2012.12.007
[10]	CHEN J J, LI M G, WANG J H. Active earth pressure against rigid retaining walls subjected to confined cohesionless soil[J]. International Journal of Geomechanics, 2017, 17(6): 06016041. doi: 10.1061/(ASCE)GM.1943-5622.0000855
[11]	赖丰文, 陈福全, 万梁龙. 考虑不完全土拱效应的浅层地基竖向应力计算[J]. 岩土力学, 2018, 39(7): 2546–2554. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201807027.htm LAI Feng-wen, CHEN Fu-quan, WAN Liang-long. Vertical stresses of shallow foundations based on partially developed soil arching effect[J]. Rock and Soil Mechanics, 2018, 39(7): 2546–2554. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201807027.htm
[12]	HANDY R L. The arch in soil arching[J]. Journal of Geotechnical Engineering, 1985, 111(3): 302–318. doi: 10.1061/(ASCE)0733-9410(1985)111:3(302)
[13]	GOEL S, PATRA N. Effect of arching on active earth pressure for rigid retaining walls considering translation mode[J]. International Journal of Geomechanics, 2008, 8(2): 123–133.
[14]	CAO W, LIU T, XU Z. Calculation of passive earth pressure using the simplified principal stress trajectory method on rigid retaining walls[J]. Computers and Geotechnics, 2019, 109: 108–116.
[15]	KRABBENHOFT K, LYAMIN A, KRABBENHOFT J. Optum Computational Engineering (Optum G2) [CP]. Available on: www. optumce. com, 2019.
[16]	LAI F, CHEN S, XUE J, et al. New analytical solutions for shallow cohesive soils overlying trench voids under various slip surfaces[J]. Transportation Geotechnics, 2020, 25: 100411.
[17]	CHEN F Q, MIAO G J, LAI F W. Base instability triggered by hydraulic uplift of pit-in-pit braced excavations in soft clay overlying a confined aquifer[J]. KSCE Journal of Civil Engineering, 2020, 24(6): 1717–1730.
[18]	PAIK K H, SALGADO R. Estimation of active earth pressure against rigid retaining walls considering arching effects[J]. Géotechnique, 2003, 53(7): 643–653.
[19]	高印立. 有限土体土压力的计算探讨[J]. 建筑科学, 2000, 16(5): 53–56. https://www.cnki.com.cn/Article/CJFDTOTAL-JZKX200005013.htm GAO Yin-li. The Calculation of finite earth pressure[J]. Buliding Science, 2000, 16(5): 53–56. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JZKX200005013.htm

施引文献(19)

期刊类型引用(7)

1.	张振波，李秉欣，杨茜，刘志春，刘义. 近接基坑工程有限土体失稳模式研究. 岩土力学. 2025(01): 266-277 . 百度学术
2.	刘松玉，赖丰文，蔡国军，李洪江，鲁泰山，张超哲. 复杂环境下基于CPTU的深基坑土压力模型与工程应用. 岩土工程学报. 2024(08): 1563-1572 . 本站查看
3.	吴可铮. 软土地区相邻深基坑有限土体影响分析研究. 土工基础. 2023(03): 473-476 . 百度学术
4.	陈伟平，陆建君. 简化楔体极限平衡图解法数解土压力探讨. 广东水利水电. 2023(08): 82-87 . 百度学术
5.	刘一心，熊传祥. 有限宽度填土衡重式挡土墙主动土压力研究. 水利与建筑工程学报. 2022(02): 41-47 . 百度学术
6.	赖丰文，刘松玉，杨大禹，程月红，李翠. 有限填土挡墙主动土压力的修正解. 东南大学学报(自然科学版). 2022(03): 557-563 . 百度学术
7.	康红军，李孟琳，林军. 堰芯土浸润线变化下双排钢板桩围堰稳定性影响因素研究. 河南科学. 2022(12): 1976-1983 . 百度学术
