0.   引言

挡土墙作为一种挡土结构物，在道路、桥梁以及房屋等工程建设中发挥着重要作用，尤其是在地质条件较差的区域，挡土墙可以很好地保持土体的稳定性，进而避免造成危及人身安全和财产损失的工程事故。静止土压力作为评价挡土墙稳定性的重要指标，对挡土墙的尺寸设计有着显著的影响。但由于传统理论与工程实际存在偏差，往往会导致挡土墙的尺寸设计偏于安全，造成一定的资源浪费，因此对挡土墙静止土压力进行研究十分必要^[1]。

静止土压力系数是计算静止土压力的基础，许多学者为此开展了大量研究。Federico等^[2]发现采用传统计算方法，静止土压力系数往往偏大，并基于研究结果提出了静止土压力系数计算模型。宋飞等^[3]采用自制试验设备研究了砂土的静止土压力系数，发现各向异性对于砂土的静止土压力系数具有一定的影响，且Jaky公式预测的静止土压力系数相比于离心机模型试验值偏小。Lirer等^[4]通过试验研究发现，在初始加载阶段，任意密度易碎岩土体的静止土压力系数与Jaky公式计算结果较为接近，而高密度且硬度较大的岩土体的静止土压力系数则大于Jaky公式计算值。Hayashi等^[5]通过试验研究了泥炭土的静止土压力系数，发现有机土的静止土压力系数与应力历史有关，在正常固结状态下有机土的静止土压力系数小于非有机土，并提出了相应的计算公式。Northcutt等^[6]通过研究发现不同的试验方法会得到不同的静止土压力系数，并提出了计算静止土压力系数的经验公式。

为了更好地反映墙后填土的真实应力状态，模型试验以及数值模拟被广泛用于研究挡土墙的静止土压力特性。罗强等^[7]通过模型试验研究了黏土作用下的重力式挡土墙静止土压力特性，发现静止土压力分布呈曲线型，合力作用点位于墙底以上0.44H处，实测值约为计算值的1.42倍。此外，根据强度相等原则反算出的黏聚力远小于实测值，因此要谨慎使用黏性土土压力公式。Atik等^[8]采用数值模拟和离心机模型试验研究了悬臂式挡土墙的地震土压力特性，发现地震土压力与填土深度近似呈线性关系，基于Mononobe- Okabe方法的地震土压力计算值大于模型试验值。Zhang等^[9]通过模型试验研究了带有卸荷平台的桩板墙的土压力特性，发现其墙背土压力与填土深度近似为线性关系，且土压力值位于朗肯土压力和静止土压力之间。乔亚飞等^[10]通过数值模拟和理论分析的方法对欠固结土体的静止土压力进行了研究，发现超固结比对其静止土压力影响很大，且土体的有效内摩擦角越大则该影响越大。

许多学者在研究挡土墙稳定性时，发现EPS颗粒混合轻量土具有降低墙背土压力的作用。EPS颗粒混合轻量土是一种新型土工材料，简称轻量土，是将原料土与EPS颗粒、水以及水泥按照一定的配比拌和而成的混合土体。轻量土是一种非饱和土，也是一种结构性土，其EPS颗粒含量、水泥含量以及含水率对轻量土的密度和强度特性等具有重要影响^[11-14]。轻量土具有轻质、高强、耐久、隔热等优良特性，已经被广泛应用于实际工程^[15]，若将轻量土作为墙后填土，可以有效减小结构物断面尺寸并降低工程造价^[16]。Chenari等^[17]通过试验研究发现，上覆压力影响着轻量土的静止土压力系数，且随着轻量土的刚度增加，其静止土压力系数逐渐降低。王超等^[18]通过室内模型试验研究了EPS颗粒混合轻量土处理桥台软弱地基的效果，发现轻量土可以有效减小台背土压力，并且在一定范围内，台背土压力随着EPS颗粒含量的增加而减小。李明东等^[19]以新安江电厂的道路工程为例，经现场灌水法测试发现EPS颗粒混合轻量土可以有效降低填土竖向土压力，减幅约为普通填土的40%。

综上所述，尽管对于挡土墙的静止土压力特性已进行了大量研究，但对轻量土作为墙后填土时墙背静止土压力的研究仍较为少见。为进一步明确轻量土在挡土墙支护方面的减压效果，本文通过开展室外大比尺模型试验，探究重塑黄土和轻量土的静止土压力随填土表面均布荷载的变化规律。对比重塑黄土和轻量土的静止土压力分布规律，揭示轻量土的减压特性，可以为实际工程提供一定的理论指导。此外，利用室内直剪试验得到不同填土的抗剪强度指标，按照传统理论计算其静止土压力，对比分析传统理论与模型试验之间的关系，对完善轻量土土压力理论具有重要意义。

1.   模型试验设计

试验采用自制挡土墙模型装置，该装置主要包括挡土墙模型槽、加载装置、位移控制系统和数据采集系统四个部分，待土料填筑以及荷载加载完毕后，测试其土压力分布规律。

1.1   挡土墙模型槽

模型槽在室外搭建，如图 1所示，模型槽内侧的长×宽×高为2000 mm×1200 mm×1500 mm，形状为无盖的长方体。模型槽后侧及右侧为水泥砂浆抹平的砖砌墙体，左侧为角钢焊制的钢架，该钢架右半部分布置10 mm厚有机玻璃板，其宽×高为1000 mm×1500 mm，用于观测墙后填土的变形情况，钢架左半部分安放三块独立木板，试验时随着填土深度而逐渐调整木板高度。试验所用挡土墙采用混凝土制作，外观呈L型，其宽×高为1200 mm×1500 mm，除底部厚度为250 mm外，其余部位厚度均为100 mm。

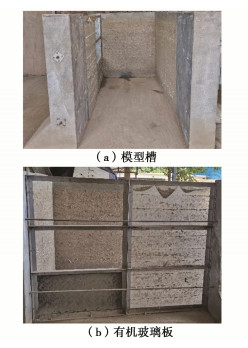

图  1  挡土墙模型槽

Figure  1.  Model box for retaining wall

下载: 全尺寸图片 幻灯片

1.2   加载装置

为了深入研究轻量土作为墙后填土时的静止土压力特性，需要在填土表面施加均布荷载。对于重塑黄土，在填土完成且土压力盒读数稳定后即可施加荷载。而轻量土则需要在填土完成并养护28 d后，待土压力盒读数稳定再进行加载。加载时，先在填土表面铺设一块矩形加载板，然后在填土表面采用重物堆载的方式逐级施加竖向均布荷载，具体如图 2所示。加载所用重物为混凝土标准养护块，每层混凝土标准养护块可以施加3.09 kPa的荷载，每施加一级荷载，需待荷载仪读数稳定后再施加下一级荷载。

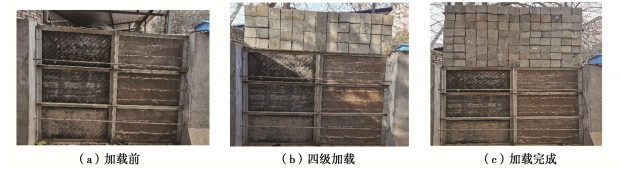

图  2  模型试验加载

Figure  2.  Loading of model tests

下载: 全尺寸图片 幻灯片

1.3   位移控制系统

试验位移控制系统如图 3所示，包括百分表、高强丝杆等。为了保证试验过程中挡土墙保持静止，沿着模型槽边缘对称安装6根丝杆。为了监测挡土墙的实时位移量，沿着挡土墙竖直中线对称布设6只百分表，百分表水平向间距为400 mm。百分表量程为0~10 mm，丝杆是直径为22 mm的高强度丝杆，经试验验证，该系统可以满足试验要求。

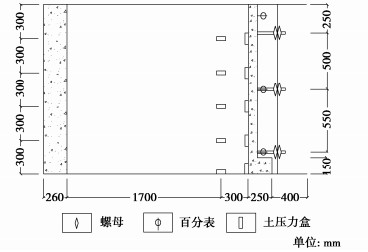

图  3  位移控制装置示意图

Figure  3.  Schematic diagram of displacement control devices

下载: 全尺寸图片 幻灯片

1.4   数据采集系统

为了监测侧向土压力和竖向土压力，试验采用江苏溧阳仪器厂生产的BW型应变式土压力盒作为测量元件，并利用WH-1000型点荷载仪读取土压力盒的数据。土压力盒外观直径为48 mm，厚度为10 mm，量程为0~0.1 MPa。由于土压力盒是由金属材料制成，刚度与介质不匹配，并且在土压力盒附近易出现土拱效应和应力集中现象，这些会导致试验数据与真实情况出现偏差^[20]，因此需要对土压力盒进行重新标定。考虑到砂土介质便于开展试验，本次试验采用自制砂标仪对土压力盒进行了标定。

土压力盒的具体布设情况如图 3所示，沿着挡墙墙背中线位置竖向均匀布设5只土压力盒。为避免填土中土压力盒与墙背上土压力盒相距过远而导致数据关联性降低，同一高度处填土中土压力盒与墙背土压力盒水平距离为300 mm。考虑到土压力盒在试验时需固定于墙背上，因此在挡土墙内侧粘贴一张厚度为5 mm的木工板，并在木工板表面设置凹槽以便放置土压力盒。为避免因土压力盒表面受力不均匀而导致数据不准确，在填土前需要在土压力盒表面均匀铺撒一层细砂。

2.   试验材料和方法

2.1   试验材料

本次试验所用的原料土为陕西杨凌地区黄土，取土深度为4~6 m，原料土呈黄褐色，根据塑性图判定为低液限粉质黏土，其基本物理性质指标如表 1所示。根据轻型击实试验，该原料土的最优含水率为21.6%，最大干密度为1.70 g/cm³。本试验所用的轻质材料为EPS颗粒，呈球粒状，粒径为3~5 mm，纯颗粒密度为0.0103 g/cm³，堆积密度为0.0061 g/cm³。固化剂为社会牌水泥，纯颗粒密度为3.1 g/cm³，试验用水为普通自来水。

表  1  陕西杨凌地区黄土物理性质

Table  1.  Physical parameters of soil

天然密度ρ/(g·cm-3)	相对质量密度Gs	天然含水率w/%	塑限wP/%	液限wL/%	塑性指数IP	液性指数IL	孔隙比e
1.75	2.72	19.83	20.8	33.9	13.1	-0.07	0.86

下载: 导出CSV

| 显示表格

2.2   试验方案

为了揭示轻量土对挡土结构物的减压机理，完善轻量土的土压力理论，通过室外挡土墙模型试验对轻量土中挡土墙墙背土压力分布规律进行研究，模型试验具体方案如表 2所示。考虑到确定轻量土配比的需要，现将干土质量记为m_s，体积记为v_s；水泥的质量记为m_c，体积记为v_c；EPS颗粒的质量记为m_e，体积记为v_e；水的质量记为m_w，体积记为v_w；含水率为w，w=m_w/m_s；定义水泥掺入比为a_c，a_c=m_c/m_s；定义EPS颗粒掺入比为a_e，a_e=m_e/m_s；定义EPS颗粒占试样总体积的百分比为b_e，b_e=v_e/（v_e+v_s+v_w+v_c）。为了增加不同填土间的对比性，填土含水率均选用最优含水率，重塑黄土和轻量土的最优含水率由标准轻型击实试验测得。考虑到试验的安全性，重塑黄土和轻量土的上部荷载分别为四级荷载和八级荷载，其上部荷载最大值分别设定为12.36，24.72 kPa。本文直剪试验采用固结快剪的方式，法向应力分别为50，100，150，200 kPa，直剪试验的配比与模型试验相同。

表  2  模型试验方案

Table  2.  Schemes for model tests

试验项目	水泥掺入比ac/%	EPS颗粒掺入比ae/%	EPS颗粒体积比be/%	含水率w/%	龄期T/d	压实度/ %
轻量土	10	0.41	30	31.0	28	90
重塑黄土	0	0	0	21.6	0	90

下载: 导出CSV

| 显示表格

2.3   试样制备与土料填筑

不同类型填土的直剪试样制备方法及模型试验土料拌和方式差别较大，其具体方法如下。

（1）直剪试验

对于重塑黄土，按照《土工试验方法标准：GBT 50123—2019》进行制样。对于轻量土，首先取过2 mm筛的风干土并烘干，然后按照配比先添加水泥，搅拌均匀后再加水拌和，最后加入EPS颗粒进行搅拌，拌和好后才可以用于制样。重塑黄土和轻量土的制样方法均为压样法，每一配比制备12个试样，同一应力下的直剪试验重复3组后取平均值。还要注意的是，重塑黄土直剪试样在试验前需要浸水饱和24 h，轻量土直剪试样首先要放入标准养护箱中养护28 d，该养护箱的养护温度为20±2℃，养护湿度≥95%，然后再浸水饱和24 h才可以进行直剪试验。

（2）模型试验

对于重塑黄土，取风干土体过10 mm筛后，按照配比均匀拌和至最优含水率后即可进行填筑。对于轻量土，取风干土体过10 mm筛后，按照配合比先将水泥和土均匀搅拌，再把水均匀喷洒到水泥和土的混合物中，待均匀搅拌后倒入EPS颗粒，将其搅拌至均匀后再进行填筑。

考虑到边界效应的影响，在有机玻璃板和模型槽内表面涂抹黄油，减小内壁和土体之间的摩擦。采用分层填土、人工夯实的方法进行填筑，共分10层，每层150 mm，其压实度为90%。为避免填土过程中人为干扰过大，填土时应保证土体均匀铺撒、自由下落。夯实时控制质量为8 kg的铁饼从300 mm的高度处自由下落，在填土表面均匀施加夯实荷载，保证每层填土填筑均匀。每层填土结束后，在有机玻璃板附近填土表面铺撒一层白灰，用于研究轻量土的竖向变形特性。每层填土完成后需间隔2 h，待土压力盒读数稳定并记录下初始值后再进行下一层填土。

3.   试验结果分析

3.1   静止土压力随填土深度的变化规律

根据传统理论，静止土压力沿着填土深度呈线性分布，目前这一理论主要是针对普通填土所提出，轻量土作为一种新型土工材料，其静止土压力特性仍有待研究，本文采用模型试验研究轻量土静止土压力与填土深度的变化关系。

由图 4可知：①重塑黄土的侧向土压力随填土深度近似线性增大。以加载至6.18 kPa时的侧向土压力为例，自墙顶至墙底依次为7.80，6.19，13.35，17.97，20.33 kPa。②轻量土的侧向土压力随填土深度增加近似线性增大。以加载至6.18 kPa时的侧向土压力为例，自墙顶至墙底依次为2.23，3.64，6.87，7.92，9.28 kPa。③随着上部荷载的增加，轻量土和重塑黄土的侧向土压力均逐渐增大，但轻量土的增幅明显偏小，表明轻量土具有减压特性。以加载至6.18 kPa时的侧向土压力为例，以重塑黄土侧向土压力为基准，轻量土与重塑黄土的绝对差值自墙顶至墙底各处分别为5.57，2.55，6.48，10.05，11.05 kPa，其减压幅度分别为71.43%，41.18%，48.57%，55.93%，54.37%，其中h=30 cm处减压效果最佳。④值得注意的是，在h=60 cm处，重塑黄土和轻量土的侧向土压力都出现了异常情况，使得重塑黄土和轻量土的侧向土压力与填土深度之间不再呈现线性关系，这一现象可能是由土压力盒和填土接触不良所致。

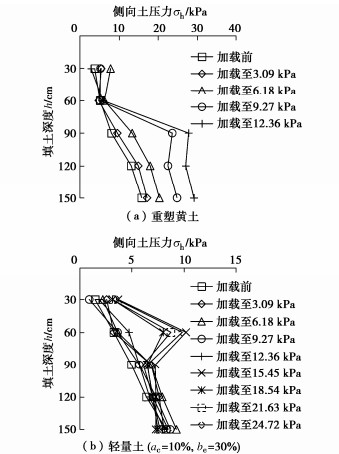

图  4  不同上部荷载时侧向土压力随填土深度变化规律

Figure  4.  Change laws of lateral earth pressure with filling depth under different upper loads

下载: 全尺寸图片 幻灯片

3.2   静止土压力随养护时间的变化规律

由于水泥在混合土中的水解水化反应是一个漫长的过程，因此轻量土的土压力特性也会受到养护时间的影响。以28 d为轻量土养护龄期，研究轻量土静止土压力与养护时间的关系。

由图 5可知：①当填土深度较小时，轻量土的侧向土压力随着养护时间增加几乎不发生变化。以h=30 cm处为例，不同时刻的侧向土压力依次为0.74，0.56，0.93，0.74，0.93 kPa。②当填土深度较大时，轻量土的侧向土压力随着养护时间增加而逐渐增大，但随着养护时间增大其增幅逐渐降低。以h=120 cm处的侧向土压力为例，不同时刻的侧向土压力依次为4.87，3.96，5.18，5.79，6.39 kPa。③不同深度处的侧向土压力变化幅度不同，其中墙底处增幅最大，而墙顶处侧向土压力几乎不随养护时间发生变化，较其余位置更加稳定。当养护完成时，自墙顶至墙底各处侧向土压力较养护前的增加值分别为0.19，2.19，2.67，1.52，6.51 kPa。

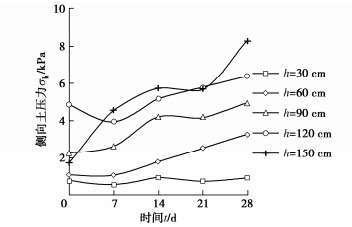

图  5  轻量土养护期间侧向土压力随时间变化规律

Figure  5.  Change laws of lateral earth pressure with curing period of light weight soil

下载: 全尺寸图片 幻灯片

3.3   静止土压力系数随填土深度的变化规律

某一深度处侧向土压力与竖向土压力的比值为侧向土压力系数，也称侧压力系数，由于模型试验和现场实测的复杂性，使得实测值与理论计算值存在一定的偏差^[21]，本文通过模型试验探究重塑黄土和轻量土侧向土压力系数随填土深度的变化规律。

由图 6可知：①重塑黄土的侧向土压力系数整体上在0.58左右变化，随着填土深度增加变化较小，随着荷载增加出现了微小的增幅。以h=120 cm处的侧向土压力系数为例，不同荷载条件下的侧向土压力系数依次为0.55，0.60，0.66，0.75，0.86。②轻量土的侧向土压力系数整体上在0.33左右变化，随着填土深度和上部荷载增加几乎不发生变化。以h=120 cm处的侧向土压力系数为例，不同荷载条件下侧向土压力系数依次为0.37，0.39，0.39，0.37，0.31，0.27，0.27，0.25，0.23。③轻量土和重塑黄土的侧向土压力系数都不是常数，随着填土深度和上部荷载变化，轻量土的侧向土压力系数为0.22~0.55，重塑黄土的侧向土压力系数为0.34~0.78，这一现象与传统土压力理论并不相同。④轻量土与重塑黄土的侧向土压力系数在h=60 cm处出现异常情况，可能是由填土不均匀或者土压力盒接触不良所引起。

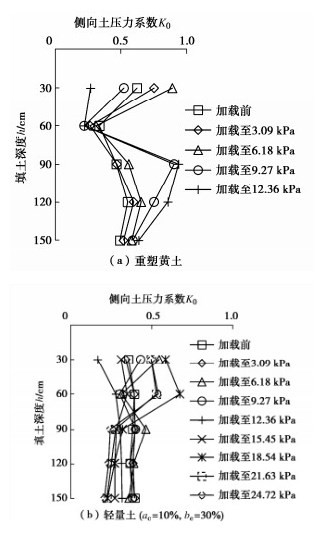

图  6  不同上部荷载时侧向土压力系数随填土深度变化规律

Figure  6.  Change laws of lateral earth pressure coefficient with filling depth under different upper loads

下载: 全尺寸图片 幻灯片

综上所述，对静止土压力的变化规律进行原因分析，主要有：①在养护阶段，轻量土的侧向土压力出现一定幅度的增长，推测其主要与水泥的水化放热以及填土自重应力有关。一方面，水泥的水化反应伴随着热量的释放，即水化热，使得轻量土产生了一定的膨胀变形，由于挡土墙模型槽为刚性介质，挡土墙边界填土的侧向应力相应增大。另一方面，由于轻量土的压实度为90%，在自重应力固结过程中，填土的侧向应力出现增长，且填土越深增幅越大。随着时间增长，自重应力和膨胀变形的影响逐渐降低，因此侧向土压力的增幅逐渐减小。②由于模型试验中采用的人工填土和人工夯实等填筑方法受人为因素影响很大^[22]，所以填土过程无法得到精确控制，使得模型槽中填土分布不均匀，导致墙背处部分土压力盒与填土接触不良，因此在h=60 cm处的侧向土压力变化出现了反常现象。随着上部荷载的逐渐增大，重塑黄土的密实度也逐渐增大，使得重塑黄土侧向土压力系数相应增大。由于轻量土具有较强的自立性，水泥经过养护会在轻量土内部产生较强的胶结作用，使得轻量土在外荷载作用下不易产生变形。因此，随着荷载增大轻量土侧向土压力增幅较小，轻量土的减压效果也得到提高。③轻量土侧向土压力系数不是一个常数。其一是在模型试验中难以控制填土的均匀性，且不同深度处填土的传递系数也并不一致，使得各处填土的竖向土压力增加值出现差异，导致不同深度填土的密实度也不相同，因此其侧向土压力系数出现波动现象；其二是墙背和墙底均存在摩擦力，使得侧向土压力系数的变化规律出现异常；其三是水泥在非标准养护条件下水解水化反应并不充分，导致填土中应力分布不均匀，使得轻量土侧向土压力系数也随着填土深度出现了一定的变化。

4.   静止土压力理论值与试验值的对比分析

已有研究结果表明传统理论与实际工程存在偏差，且对于轻量土作为墙后填土时的静止土压力分布规律，传统理论也没有作出相应分析，使得轻量土的工程应用受到了一定的限制。本文为了研究重塑黄土中传统理论值与试验值的吻合程度以及传统理论对轻量土的适用性，针对两种填土类型，对传统理论计算值与模型试验值进行对比分析。

4.1   静止土压力传统理论分析

传统静止土压力理论是一种弹性平衡理论，该理论假设挡土墙墙背光滑且垂直，其静止土压力分布简图如图 7所示。本文采用固结快剪的方式得到了重塑黄土和轻量土的抗剪强度指标，其中重塑黄土的抗剪强度指标c，φ分别为10.71 kPa和21.27°，轻量土的抗剪强度指标c，φ分别为49.91 kPa和30.40°。

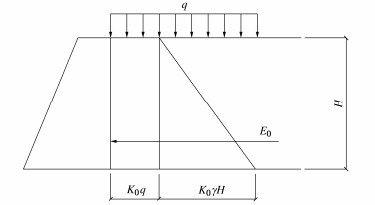

图  7  静止土压力分布简图

Figure  7.  Distribution of earth pressure at rest

下载: 全尺寸图片 幻灯片

由图 7可知：①传统理论中静止土压力包括两部分，其中由填土上部均布荷载以及填土自重所产生的土压力均为正值。②静止土压力沿着墙高呈线性分布，其中墙顶处静止土压力为K₀q，墙底处静止土压力最大。③静止土压力合力作用点总是通过梯形重心处。根据图 7所示的土压力分布情况，得到其计算公式如下。

静止土压力强度：

静止土压力系数：

静止土压力合力：

式中：H为墙高；$\gamma$为土的重度；φ'为土的有效内摩擦角；q为均布荷载；h为填土深度。

4.2   静止土压力理论值与试验值的对比分析

根据传统静止土压力理论公式计算两种填土在均布荷载作用下的静止土压力，并与模型试验值进行对比分析，进而揭示传统理论在实际工程中的适用性。

由图 8，9可知：

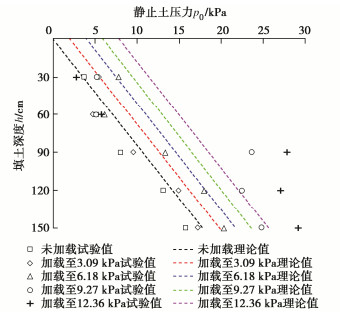

图  8  重塑黄土静止土压力理论值与试验值对比

Figure  8.  Comparison between theoretical and test values for earth pressure at rest of remolded loess

下载: 全尺寸图片 幻灯片

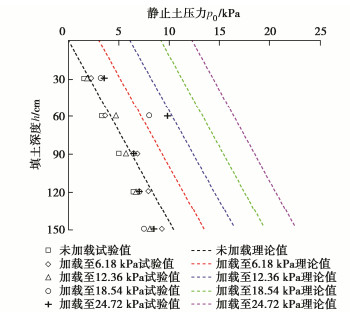

图  9  轻量土静止土压力理论值与试验值对比

Figure  9.  Comparison of theoretical and test values for earth pressure at rest of light weight soil

下载: 全尺寸图片 幻灯片

（1）未加载时，重塑黄土静止土压力的理论值与试验值较为接近，随着荷载增加，重塑黄土静止土压力理论值与试验值之间的误差仅出现轻微增长。以试验值为基准，未加载时重塑黄土静止土压力理论值与试验值的绝对误差自墙顶至墙底依次为0.15，2.02，2.67，1.14，2.00 kPa。

（2）未加载时，轻量土静止土压力的理论值与试验值偏差不大，但随着上部荷载增加，轻量土静止土压力理论值与试验值之间的偏差逐渐增大。以填土深度90 cm处静止土压力为例，上部荷载从零逐渐增加至24.72 kPa，轻量土静止土压力理论值与试验值之间的绝对误差依次为1.33，2.48，6.67，8.96，12.01 kPa。

（3）重塑黄土静止土压力理论值与试验值的绝对误差处于0.15~9.29 kPa，相对误差总体上处于1.15%~29.87%，总体上小于30%，表明传统理论可以较为准确地计算重塑黄土静止土压力。轻量土静止土压力理论值与试验值的绝对误差处于0.16~14.20 kPa，相对误差处于41.18%~341.86%，总体上大于40%，可见有必要对轻量土静止土压力计算公式进行修正。

4.3   轻量土静止土压力修正公式的建立

根据上文分析，传统理论对于填土表面作用有均布荷载的轻量土静止土压力计算不够精确^[23]，因此，基于本文模型试验对传统静止土压力计算公式进行修正。由图 10可知：①在填土深度为30，60 cm处，轻量土静止土压力理论值与试验值的相对误差随上部荷载的变化较为离散，这是由于土压力盒接触不良或填土不均匀而导致个别数据点出现偏差，其余各深度处填土的二者关系则具有较好的相关性。②轻量土静止土压力理论值与试验值的相对误差随着上部荷载的增加而逐渐增大，大致呈线性分布规律。③经数据回归分析后得到相对误差与上部荷载之间的关系曲线$\delta = 0.0644q + 0.2173$，其中δ为轻量土静止土压力理论值与试验值的相对误差，q为填土表面均布荷载。

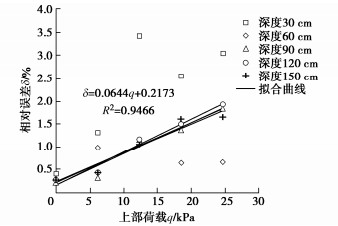

图  10  轻量土静止土压力相对误差随上部荷载变化规律

Figure  10.  Change laws of relative error for earth pressure at rest of light weight soil with upper load

下载: 全尺寸图片 幻灯片

根据上部荷载与相对误差之间的关系，结合数据分析结果，轻量土静止土压力修正公式推导如下。

静止土压力强度：

定义轻量土静止土压力强度修正系数：

相对误差：

由式（6）可得

故轻量土静止土压力强度修正系数：

静止土压力系数：

式中：$\gamma$为土的重度；φ'为土的有效内摩擦角；q为均布荷载；h为填土深度；p_0p为静止土压力理论值；p_0m为静止土压力试验值。式（4），（8），（9）为轻量土静止土压力修正公式。

4.4   轻量土静止土压力修正公式的验证

根据该修正公式对轻量土静止土压力进行计算，并与模型试验值以及传统理论值进行对比分析，如图 11所示。由图 11可知：①以试验值为基准，未加载时，轻量土静止土压力修正公式计算值与试验值的绝对误差自墙顶至墙底依次为0.23，0.16，0.20，0.48，0.30 kPa，其相对误差依次为15.73%，4.84%，3.97%，7.49%，3.63%，表明此时误差较小。②在加载阶段，以加载至12.36 kPa为例，轻量土静止土压力修正公式计算值与试验值的绝对误差自墙顶至墙底依次为2.22，0.39，0.44，0.51，0.15 kPa，其相对误差依次为119.72%，8.15%，7.72%，7.56%，1.90%，除挡墙上部外其误差并不大。③当填土表面作用有任意大小的均布荷载时，轻量土静止土压力修正公式计算值与试验值的误差均不大，其绝对误差为0.07~3.98 kPa，相对误差为1.01%~23.13%，总体上小于23%，表明该修正公式可以对轻量土静止土压力进行计算。

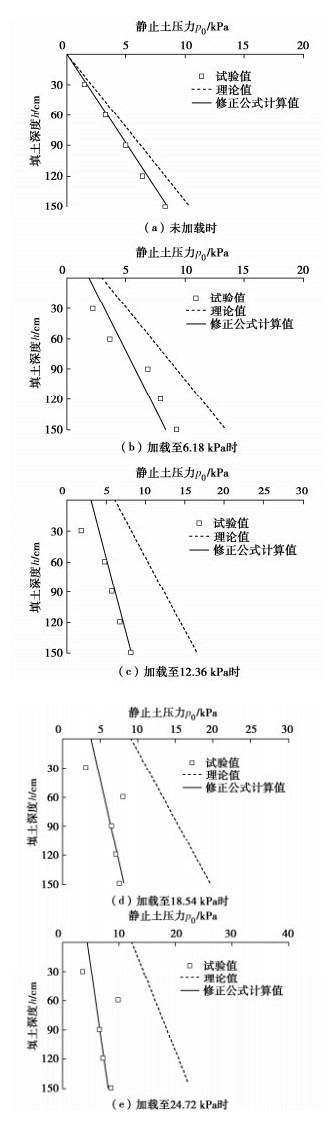

图  11  轻量土静止土压力修正公式计算值与试验值对比

Figure  11.  Comparison of test values and calculated values by modified formula for earth pressure at rest of light weight soil

下载: 全尺寸图片 幻灯片

为了进一步探讨修正公式对轻量土静止土压力的适用性，采用侯天顺等^[22]试验数据进行验证。该试验中轻量土的配比是水泥掺量15%，EPS颗粒质量掺入比0.32%，含水率30.74%，龄期28 d。采用压实度90%，加卸载路径依次为6.17，12.34，18.51，24.68，18.51，12.34，6.17 kPa。在该模型试验中，采用电阻应变式微型土压力传感器与WH-1000型荷载仪对挡土墙后填土的竖向土压力、侧向土压力进行监测，监测点的深度分别为15，45，75，105，135 cm。在不同上部荷载条件下，轻量土静止土压力修正公式计算值与试验值的对比如图 12所示。

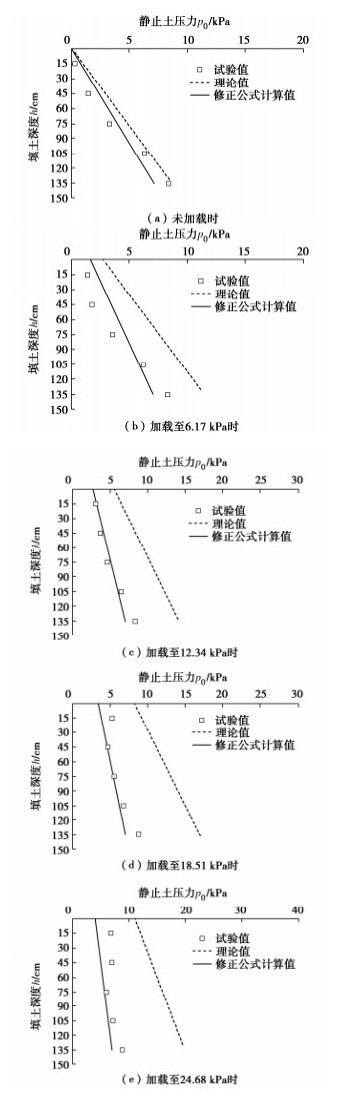

图  12  轻量土静止土压力修正公式计算值与试验值对比（根据侯天顺等数据）

Figure  12.  Comparison between test values and calculated values by modified formula for earth pressure at rest of light weight soil (according to data of Hou and Yang)

下载: 全尺寸图片 幻灯片

由图 12可知，轻量土静止土压力修正公式计算值与试验值的误差均不大，其绝对误差为0.07~2.40 kPa，相对误差总体上介于1.42%~22.24%。根据侯天顺和杨凯旋轻量土挡土墙大型模型试验的实测值进行验证，修正公式计算值与试验值的吻合度依然较高，可见此修正公式可以较为准确地预测轻量土的静止土压力。

5.   结论

（1）轻量土在养护期间的侧向土压力随着时间增长而逐渐增大，但随着时间增大，增幅逐渐减小。重塑黄土和轻量土的静止土压力都随着填土深度增加而近似线性增大，随着上部荷载增加，重塑黄土静止土压力的增幅明显偏大。对比发现轻量土可以有效降低墙背静止土压力，且上部荷载越大减压效果越好。

（2）重塑黄土和轻量土的静止土压力系数都不是常数，随着填土深度和上部荷载的变化会出现不同程度的波动，其中轻量土的侧向土压力系数为0.22~0.55，重塑黄土的侧向土压力系数为0.34~0.78。

（3）传统理论在计算重塑黄土静止土压力时准确度较高，其相对误差总体上介于1.15%~29.87%，总体上小于30%。未加载时，传统理论对于轻量土静止土压力预测较为适用，但随着上部荷载的增加其误差逐渐增大。基于模型试验，采用数据回归分析的方式对传统静止土压力计算公式进行修正，经验证发现该公式可以较为准确地计算轻量土静止土压力，其相对误差主要为1.01%~23.13%，总体上小于23%。
