Experimental study on actively heated fiber Bragg grating method for sensing seepage in unsaturated soils
-
摘要: 非饱和土水分迁移是诱发多种地质灾害和环境岩土问题的重要因素，对其机理的认识因测试技术的不足尚不明确。为探究主动加热光纤光栅（AH-FBG）法监测非饱和土水分迁移的效果，分析单探针和双探针AH-FBG法的误差来源及分布特征，开展了一组室内土柱试验。在试验中同时采用AH-FBG法和传统的频域反射（FDR）法监测毛细水上升和水分蒸发的全过程，对比单探针法和双探针法的监测精度，分析不同方法的适用工况。结果表明：基于单探针AH-FBG的3种数据分析方法中，热导率法的监测精度最高，但是单探针法在监测毛细水上升过程中，当湿润锋刚没过探针感测位置时，受纵向传热的影响会使得测量的含水率值偏低；相比于单探针法，双探针法受纵向传热的影响更大，监测土体水分迁移有较大误差，误差大小与测点位置处的土体含水率值及土柱纵剖面的含水率分布情况有关；为减小纵向传热影响，从传感器结构和数据处理两方面提出了AH-FBG法的改进措施。
-
关键词:
- 主动加热光纤(AHFO)法 /
- 单探针法 /
- 双探针法 /
- 蒸发 /
- 毛细水
Abstract: The seepage in unsaturated soils is a key factor that induces various geohazards and geoenvironmental problems, but the mechanism has not been clearly understood due to the limitations of measuring techniques. A series of soil column tests are carried out to study the performance of actively heated fiber Bragg grating (AH-FBG) in monitoring the seepage in unsaturated soils and analyze the error sources and distribution characteristics of the single-probe and dual-probe methods. Both the AH-FBG and the frequency domain reflectometry are used to monitor the whole process of rise of capillary water and water evaporation. The monitoring accuracy of the single-probe and dual-probe methods is compared, and the applicable conditions of different methods are analyzed. The results show that the thermal conductivity method has the highest accuracy among the three data analysis methods based on the single-probe AH-FBG method. However, when the wetting front just exceeds the sensing section of the probe in the process of the rise of capillary water, the measured moisture content will be low due to the influences of longitudinal heat transfer. Compared with the single-probe method, the dual-probe method is more affected by longitudinal heat transfer and has a larger error in monitoring the seepage. The error is related to the value of moisture content of soils at the position of the measuring point and the distribution of moisture content of soils in the vertical profile of the soil column. In order to reduce the influences of longitudinal heat transfer, the improvement measures of AH-FBG method are proposed from two aspects of sensor structure and data processing. -
0. 引言
目前中国第四纪土层中大型地下结构的主要暗挖施工方法有分部开挖法、洞桩法和管幕法。
分部开挖法是将大断面结构分解为若干个小断面，随小断面的开挖逐段封闭成环形成。常用的大型地下结构分部开挖法有中洞法[1]、侧洞法和柱洞法等。分部开挖法开挖分块多，工序复杂，工期长；地层反复被扰动，地面沉降和施工风险大；初支与二衬间受力转换频繁，辅助措施多，初期支护废弃量大；二衬施工缝较多，结构整体性和防水效果差。
洞桩法(PBA工法)[2]是在分部开挖法的基础上，结合盖挖法的理念发展而来。该工法采用分部开挖法施作拱部结构，在拱盖保护下进行后期的土方开挖和二衬施工。该工法侧部采用边桩围护，部分改进了分部开挖法的问题。不过该工法拱部结构仍采用分部开挖法，初支、二衬扣拱风险大，难以用于软弱地层或复杂环境下大型地下结构的修建。
中国在上海、北京、台湾、深圳等地有采用管幕+箱涵顶进[3]或者管幕+随挖随撑[4-5]工法修建大跨地下结构的案例。箱涵顶进法施工精度要求高，地表沉降控制一般不理想；随挖随撑方案通常要辅以大范围地层加固、分仓开挖，一般只适合修建单层地下结构。港珠澳拱北隧道[6]在管幕+随挖随撑基础上辅以管间冻结在饱和软土中成功实施了双层地下结构，但是该工程跨度较小、造价高昂。近年来，中国引进了国外管幕工法-管幕预筑法[7]和STS管幕工法[8]用于地铁车站建设，该类工法相对传统暗挖安全系数高、可以缩短工期，不过该类工法管幕需横向连接，存在工序复杂、管内人工作业强度大、管幕直径大、工程投资大等问题。管幕类工法不具有普遍适用性。
为解决目前大型地下结构暗挖工法存在的不足，并解决软弱地层或复杂环境下难以暗挖的问题，提出了一种基于大刚度支护体系的新型暗挖技术。
1. 暗挖技术新思路及技术关键
1.1 暗挖技术新思路
如图 1，2所示，暗挖工程和基坑工程均是进行超前支护(基坑工程采用桩墙等围护结构、暗挖工程采用小导管或管棚+注浆加固超前支护)后，先支撑(基坑工程采用内支撑+腰梁、暗挖工程采用格栅拱架)后开挖。从地下空间利用和施工手段来说，除开挖方向不同外，并无本质区别，暗挖工程如同水平方向的基坑工程。
暗挖工程和基坑工程的不同点在于：基坑工程围护结构和内支撑刚度大，可以做到支撑间距大、施工风险低、施工速度快、工程造价低；传统暗挖法超前支护和支撑刚度小，需充分利用地层的自承能力，并做到随挖随撑，导致其存在开挖面分部多、施工风险高、环境变形控制难度大、支护密集、工效低、造价高等问题。
如图 3所示，将基坑工程的大刚度支护体系沿水平方向应用于暗挖工程，纵向“围护结构”作为上方土体的超前支护，与横向“腰梁”和竖向“内支撑”共同组成大刚度支护体系后，再进行暗挖施工作业，暗挖便能实现“大跨、安全、高效和廉价”的目标。
1.2 新型暗挖技术关键
根据上述暗挖技术新思路，基于大刚度支护体系的新型暗挖技术关键在于：在土方大开挖前，采取有效手段，在不明显扰动土层的情况下，完成大刚度支护体系的构筑。
基于当前工程技术水平，纵向“围护结构”首选采用管幕，管幕承载能力和抗弯刚度突出，采用顶管方式实施，可以实现非开挖作业和确保施工安全。
横向“腰梁”和竖向“内支撑”可以结合主体结构梁、柱设置，也可采用临时钢结构；前者可以充分利用钢筋混凝土结构刚度大的特性，又减少了受力转换；后者可以施加预加力，达到主动控制变形的效果。横向“腰梁”和竖向“内支撑”施工空间的大小直接影响上方纵向“围护”的承载跨度和地表沉降大小，为了降低该施工空间的影响范围，横向“腰梁”和竖向“内支撑”可通过设置横向小导洞实施，条件允许下，竖向“内支撑”也可以在地面施工。下面结合设计方案进行阐述。
1.3 设计方案
以一个标准地下二层地铁车站为例，车站横断面和支护纵剖面见图 4，5。车站采用平顶直墙结构，沿车站顶板和部分侧墙结构外轮廓设置管幕作为纵向“围护”，结构设置顶横梁作为横向“腰梁”、结构钢管柱(含桩基)作为竖向“支撑”。管幕通过车站两端的浅基坑或者暗挖通道施工，钢管柱(含桩基)有条件时在地面施作，顶横梁在管幕下的横向导洞内施作。主要施工步序见图 6。
当受上方环境条件制约，如结构上方存在轨道交通、高速公路、机场、重要建筑物等情况，不能从地面进行中间桩柱施工时，钢管柱(含桩基)可转入管幕下的横向导洞内施工，见图 7。当受下方环境条件制约，如结构下方存在既有地下构筑物或规划工程而不能施作钢管柱桩基时，可设置下层纵向导洞施工条形基础作为围护桩和钢管柱的基础，见图 8。
与传统暗挖工法相比，新型暗挖技术支护体系计算理论清晰，不依赖工程经验；支护构件在地面或在管幕保护下完成，覆土要求不深；支护体系施工工作面较浅，无开马头门、扣拱作业，施工风险大幅降低；顶横梁完成后即可大断面开挖，工序简单，机械化作业程度高，施工速度快；工程废弃量少，工程造价低。
与目前管幕法相比，仅在顶部设置少量管幕，充分利用了管幕纵向刚度，管幕尺寸较小，管幕施工对土体扰动相对较小，工程废弃量少，工程造价低；管幕间无横向连接要求，无需管内人工作业，避免了目前管幕工法中钢管顶进精度要求高、施工速度慢、施工环境恶劣、人工劳动强度大等问题。
2. 数值分析
以一个标准二层地下车站为例，车站覆土4 m，底板埋深19 m，车站宽约23 m；管幕采用Φ800@1000 mm钢管；边桩采用Φ800@1200 mm钻孔桩；纵向导洞宽3.5 m×高4.0 m，横向导洞宽3.5 m×高3 m；中立柱采用直径800 mm纵向间距8 m钢管混凝土柱，人工挖孔直径1.8 m；顶横梁宽1.3 m×高1.6 m，底纵梁宽1.3 m×高1.8 m。边桩下设置条形基础，钢管柱以底纵梁为基础。
沈阳第四系土层地表以下一定深度为杂填土，以下基本为砂层，将地层简化为两层，管幕及以上范围为填土层，以下均为砂层。土层采用莫尔-库仑塑性本构模型，结构采用线弹性模型，土层力学参数取值见表 1，结构材料参数见表 2。
表 1 土层力学参数Table 1. Mechanical parameters of soils土层 重度γ/
(kN·m-3)泊松比
ν弹性模量
Ε/MPa黏聚力
c/kPa摩擦角
φ/(°)侧压力系数K0 填土 20 0.30 10 10 10 0.43 砂层 20 0.29 50 2 33 0.34 表 2 支护体系结构材料参数Table 2. Mechanical parameters of structures名称 重度
γ/(kN·m-3)泊松比
ν弹性模量Ε/GPa 钢筋混凝土结构 25 0.2 28 管幕、钢管柱 78.5 0.2 200 计算模型尺寸为X100 m×Y55 m×Z50 m，整体模型和细部模型见图 9，10。除地表采用自由表面，前、后、左、右、底表面分别施加法向约束。
管幕施工引起地表沉降控制因素较多，除了与地层及埋深有关，与施工工艺、技术水平、现场管理等密切相关，顶管施工引起沉降有小至10 mm之内[9]，也有50 mm以上的[10]，难以精确模拟。本文数值分析进行简化，考虑顶管挖土应力释放40%后激活管幕模拟管幕施工对地层的影响。计算结果见图 11，12。
根据数值计算结果，得到4点结论。
(1) 新工法沉降累计约30 mm，新工法对地表沉降控制具有明显的优势。
(2) 管幕施工引起地表沉降占累计值50%，说明管幕施工是引起地表沉降的主要原因，施工过程应重点加强管幕施工沉降控制。
(3) 导洞施工(下纵导洞→上纵导洞→边桩施工→横向导洞)引起地表沉降占累计值约26.7%。
(4) 车站负一层施工引起地表沉降占累计值约23.3%，基本发生在拆除横导洞初支过程；负二层施工对地表沉降基本无影响，大刚度支护体系构筑完成后，后续的大开挖作业地表沉降很小。
3. 工程应用
沈阳地铁4号线市府大路站跨路口设置，车站下穿市府大路以及包含直径1.2 m供水管在内的十余条重要市政管线，图 13为车站平面图。城市主干道和供水干管无法中断，跨路口段采用新型暗挖技术实施，暗挖段长度47.5 m。车站为地下两层平顶直墙结构，覆土4 m，结构跨度25.2 m。2023年9月投入运营。
地层从上到下分别为杂填土、中粗砂、砾砂。管幕采用Φ402@450 mm钢管，管内填充自密实混凝土，边桩采用Φ1000@1500 mm人工挖孔桩，导洞宽3~3.5 m，高3.5~4.5 m，车站下方需预留规划地铁7号线下穿条件，设置下层导洞施工底纵梁、条基作为中立柱和边桩的基础，支护断面见图 14，施工现场见图 15。
图 16为管幕施工期间地表沉降测点布置平面，图 17为管幕施工期间地表沉降情况，监测结果显示地表沉降基本控制在20 mm之内。部分钢管未能一次贯通，需从另一端补顶，对地层产生较大扰动，导致附近地表沉降较大，少数测点沉降超过40 mm，这与管幕部分位于杂填土范围且采用水平螺旋钻机顶管工艺有关，该工艺属于敞开式顶管，地表沉降难以控制，同时该工艺采用水平定向钻控制顶管方向，精度较差。
由于顶管期间地表沉降测点偏少、部分测点沉降值超过预警值、部分测点被破坏，为进一步精确分析管幕完成后各施工阶段对地表沉降的影响，加大监测范围和密度后重新布置了测点，见图 18。
取暗挖段中间断面作为典型进行管幕完成后各阶段施工地表沉降分析，断面各测点沉降-时间曲线和各施工阶段地表沉降槽如图 19，20所示。
![]()
图 19 管幕完成后各阶段施工地表沉降-时间曲线图Figure 19. Settlement-time curves of steps after pipe jacking![]()
图 20 管幕完成后各阶段施工地表沉降槽Figure 20. Curves of transverse settlement of ground after pipe jacking管幕完成后施工过程车站投影范围沉降平均值约35 mm，加上管幕施工期间地表沉降平均值35 mm，则累计沉降平均值约70 mm，与传统暗挖法常见上百毫米的地表沉降[11]相比，新技术首次应用沉降控制便取得较为理想的效果，而传统暗挖法基本无法应用于这种大跨超浅埋平顶直墙结构。
地表沉降实测结果显示管幕、导洞、结构3个施工阶段所占比例分别为50%，31.4%，18.6%，各阶段沉降槽形式、所占比例与数值分析基本相当，但是实测值较数值分析结果偏大。管幕施工沉降偏大与地质条件及顶管工艺选择有关，导洞和结构施工沉降偏大分析主要原因和导洞初支、顶横梁与管幕间的空隙未及时回填有关。由于混凝土自重及硬化收缩作用，上层导洞初支、顶横梁与管幕间会形成空隙，导洞初支和顶横梁背后注浆应及时进行以填充该空隙。由于注浆回填不利于施工组织，这一工序往往比较滞后，图 20沉降-时间曲线局部回弹表明背后注浆是在拆除横导洞初支、顶板完成后进行的，虽然沉降出现短暂回弹，却无法改变最终沉降值。可见，加强顶管质量控制，及时注浆回填导洞初支、顶横梁与管幕间的空隙，可以更有效的控制新工法引起的地表沉降。
4. 结语
为解决传统暗挖工法存在诸多局限和不足的问题，本文提出了在地层中提前构筑大刚度支护体系后再进行大开挖作业的新思路。大刚度支护体系采用顶管、小导洞等技术构筑，对地层扰动小，施工过程安全可靠，支护体系构筑后即可进行大开挖作业。新技术具有工艺简单、施工效率高、风险低、工程投资小、结构覆土埋深浅、对周边环境影响小的特点，可适用于各种地层和环境，值得推广应用。
数值分析和工程应用验证了新技术的有效性，采用密闭型顶管机施工管幕，并及时填充导洞初支、顶横梁与管幕间的空隙，可以进一步减少地表沉降。
-
![]()

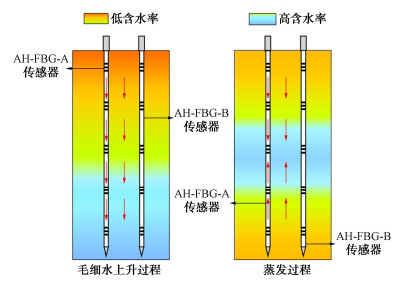

图 10 毛细水上升过程和蒸发过程水分迁移趋势
Figure 10. Changing trend of moisture migration during capillary rise and evaporation
![]()

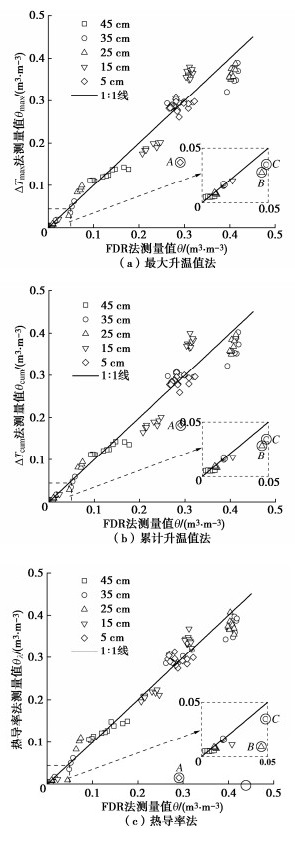

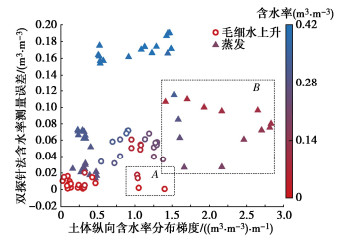

图 11 双探针法含水率测量误差分布
Figure 11. Error distribution of water content measured by dual-probe method

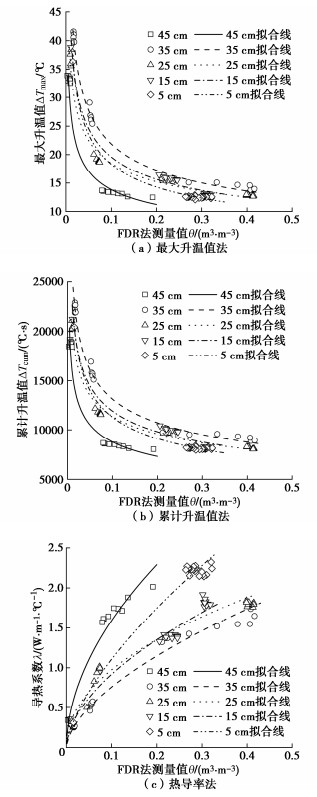

表 1 单探针法标定曲线拟合公式及拟合效果
Table 1 Fitting formula and results of calibration curve by single-probe method
分析方法 FBG高程/cm y= axb R2 RMSE 系数a 指数b 最大升温值法 45 6.925 -0.301 0.958 2.915℃ 35 9.951 -0.342 0.99 0.877 ℃ 25 9.696 -0.28 0.98 1.407 ℃ 15 9.29 -0.324 0.943 0.907 ℃ 5 8.032 -0.358 0.992 0.271 ℃ 累计升温值法 45 4798 -0.261 0.953 1516℃·s 35 6680 -0.293 0.989 485.8 ℃·s 25 6403 -0.246 0.988 515.3 ℃·s 15 6241 -0.28 0.916 598.0 ℃·s 5 5519 -0.31 0.992 146.3 ℃·s 热导率法 45 5.333 0.525 0.958 0.108 W·m-1·℃-1 35 3.002 0.598 0.992 0.087 W·m-1·℃-1 25 2.899 0.473 0.958 0.114 W·m-1·℃-1 15 3.312 0.557 0.975 0.102 W·m-1·℃-1 5 5.024 0.657 0.988 0.103 W·m-1·℃-1
下载: 导出CSV
-
[1] 邢鲜丽, 李同录, 李萍, 等. 黄土抗剪强度与含水率的变化规律[J]. 水文地质工程地质, 2014, 41(3): 53-59, 97. https://www.cnki.com.cn/Article/CJFDTOTAL-SWDG201403012.htm XING Xian-li, LI Tong-lu, LI Ping, et al. Variation regularities of loess shear strength with the moisture content[J]. Hydrogeology and Engineering Geology, 2014, 41(3): 53-59, 97. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SWDG201403012.htm
[2] CHEN H, LEE C F, LAW K T. Causative mechanisms of rainfall-induced fill slope failures[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2004, 130(6): 593-602. doi: 10.1061/(ASCE)1090-0241(2004)130:6(593)
[3] LU N, LIKOS W J. Unsaturated Soil Mechanics[M]. Hoboken: John Wiley & Sons Inc, 2004.
[4] TANG C S, CUI Y J, SHI B, et al. Desiccation and cracking behaviour of clay layer from slurry state under wetting-drying cycles[J]. Geoderma, 2011, 166(1): 111-118. doi: 10.1016/j.geoderma.2011.07.018
[5] SERRARENS D, MACINTYRE J L, HOPMANS J W, et al. Soil moisture calibration of TDR multilevel probes[J]. Scientia Agricola, 2000, 57(2): 349-354. doi: 10.1590/S0103-90162000000200024
[6] NADLER A, GAMLIEL A, PERETZ I. Practical aspects of salinity effect on TDR-measured water content: a field study[J]. Soil Science Society of America Journal, 1999, 63(5): 1070-1076. doi: 10.2136/sssaj1999.6351070x
[7] EVETT S R, STEINER J L. Precision of neutron scattering and capacitance type soil water content gauges from field calibration[J]. Soil Science Society of America Journal, 1995, 59(4): 961-968. doi: 10.2136/sssaj1995.03615995005900040001x
[8] FRIEDMAN S P. Soil properties influencing apparent electrical conductivity: a review[J]. Computers and Electronics in Agriculture, 2005, 46(1/2/3): 45-70. https://www.sciencedirect.com/science/article/pii/S0168169904001255
[9] ANDERSSON P M, LINDER B G, NILSSON N R. Radar system for mapping internal erosion in embankment dams[J]. International Water Power and Dam Construction, 1991, 43(7): 11-16.
[10] BRISTOW K L, KLUITENBERG G J, GODING C J, et al. A small multi-needle probe for measuring soil thermal properties, water content and electrical conductivity[J]. Computers and Electronics in Agriculture, 2001, 31(3): 265-280. doi: 10.1016/S0168-1699(00)00186-1
[11] OCHSNER T E, HORTON R, REN T S. Use of the dual-probe heat-pulse technique to monitor soil water content in the vadose zone[J]. Vadose Zone Journal, 2003, 2(4): 572-579. doi: 10.2136/vzj2003.5720
[12] 施斌, 张丹, 朱鸿鹄. 地质与岩土工程分布式光纤监测技术[M]. 北京: 科学出版社, 2019. SHI Bin, ZHANG Dan, ZHU Hong-hu. Distributed Fiber Optic Sensing for Geoengineering Monitoring[M]. Beijing: Science Press, 2019. (in Chinese)
[13] SAYDE C, GREGORY C, GIL-RODRIGUEZ M, et al. Feasibility of soil moisture monitoring with heated fiber optics[J]. Water Resources Research, 2010, 46(6): W06201. doi: 10.1029/2009WR007846
[14] 曹鼎峰, 施斌, 严珺凡, 等. 基于C-DTS的土壤含水率分布式测定方法研究[J]. 岩土工程学报, 2014, 36(5): 910-915. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201405021.htm CAO Ding-feng, SHI Bin, YAN Jun-fan, et al. Distributed method for measuring moisture content of soils based on C-DTS[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(5): 910-915. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201405021.htm
[15] BENÍTEZ-BUELGA J, SAYDE C, RODRÍGUEZ-SINOBAS L, et al. Heated fiber optic distributed temperature sensing: a dual-probe heat-pulse approach[J]. Vadose Zone Journal, 2014, 13(11): 1-10. doi: 10.2136/vzj2014.02.0014
[16] YAN J F, SHI B, ZHU H H, et al. A quantitative monitoring technology for seepage in slopes using DTS[J]. Engineering Geology, 2015, 186: 100-104. doi: 10.1016/j.enggeo.2015.01.001
[17] LI M, SI B C, HU W, et al. Single-probe heat pulse method for soil water content determination: comparison of methods[J]. Vadose Zone Journal, 2016, 15(7): 1-13. https://pubs.geoscienceworld.org/vzj/article-abstract/15/7/vzj2016.01.0004/246457/Single-Probe-Heat-Pulse-Method-for-Soil-Water
[18] 胡优, 李敏, 任姮烨, 等. 基于加热光纤分布式温度传感器的土壤含水率测定方法[J]. 农业工程学报, 2019, 35(10): 42-49. doi: 10.11975/j.issn.1002-6819.2019.10.006 HU You, LI Min, REN Heng-ye, et al. Measurement of soil water content using distributed temperature sensor with heated fiber optics[J]. Transactions of the Chinese Society of Agricultural Engineering, 2019, 35(10): 42-49. (in Chinese) doi: 10.11975/j.issn.1002-6819.2019.10.006
[19] CAO D F, SHI B, ZHU H H, et al. A soil moisture estimation method using actively heated fiber Bragg grating sensors[J]. Engineering Geology, 2018, 242: 142-149. doi: 10.1016/j.enggeo.2018.05.024
[20] 段超喆, 施斌, 曹鼎峰, 等. 一种准分布式内加热刚玉管FBG渗流速率监测方法[J]. 防灾减灾工程学报, 2018, 38(3): 504-510. https://www.cnki.com.cn/Article/CJFDTOTAL-DZXK201803014.htm DUAN Chao-zhe, SHI Bin, CAO Ding-feng, et al. A quasi-distributed seepage velocity monitoring method using FBG embedded in internal heated alundum tube[J]. Journal of Disaster Prevention and Mitigation Engineering, 2018, 38(3): 504-510. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DZXK201803014.htm
[21] 王家琛, 朱鸿鹄, 王静, 等. 基于主动加热光纤法的毛细阻滞入渗模型试验研究[J]. 岩土工程学报, 2021, 43(1): 147-155. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202101022.htm WANG Jia-chen, ZHU Hong-hu, WANG Jing, et al. Laboratory model tests on capillary barrier infiltration using actively heated fiber optic method[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(1): 147-155. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202101022.htm
[22] CAO D F, ZHU H H, WU B, et al. Investigating temperature and moisture profiles of seasonally frozen soil under different land covers using actively heated fiber Bragg grating sensors[J]. Engineering Geology, 2021, 290: 106197. doi: 10.1016/j.enggeo.2021.106197
[23] 陈强, 刁少波, 孙建业, 等. 热脉冲探针-时域反射技术测量含水合物沉积物的热导率及水合物饱和度[J]. 岩矿测试, 2013(1): 108-113. doi: 10.3969/j.issn.0254-5357.2013.01.019 CHEN Qiang, DIAO Shao-bo, SUN Jian-ye, et al. Measurement of thermal conductivity and saturation of gas hydrates in sediment by thermal pulse probe-time domain reflection technique[J]. Rock and Mineral Analysis, 2013(1): 108-113. (in Chinese) doi: 10.3969/j.issn.0254-5357.2013.01.019
[24] SUN M Y, SHI B, ZHANG D, et al. Study on calibration model of soil water content based on actively heated fiber-optic FBG method in the in situ test[J]. Measurement, 2020, 165: 108176. doi: 10.1016/j.measurement.2020.108176
[25] STRIEGL A M, LOHEIDE S P I. Heated distributed temperature sensing for field scale soil moisture monitoring[J]. Groundwater, 2012, 50(3): 340-347. doi: 10.1111/j.1745-6584.2012.00928.x
[26] CAMPBELL G S, CALISSENDORFF C, WILLIAMS J H. Probe for measuring soil specific heat using A heat-pulse method[J]. Soil Science Society of America Journal, 1991, 55(1): 291-293. doi: 10.2136/sssaj1991.03615995005500010052x
[27] TARARA J M, HAM J M. Measuring soil water content in the laboratory and field with dual-probe heat-capacity sensors[J]. Agronomy Journal, 1997, 89(4): 535-542. doi: 10.2134/agronj1997.00021962008900040001x
[28] BRISTOW K, WHITE R, KLUITENBERG G. Comparison of single and dual probes for measuring soil thermal properties with transient heating[J]. Soil Research, 1994, 32(3): 447-464. doi: 10.1071/SR9940447
[29] BASINGER J M, KLUITENBERG G J, HAM J M, et al. Laboratory evaluation of the dual-probe heat-pulse method for measuring soil water content[J]. Vadose Zone Journal, 2003, 2(3): 389-399. doi: 10.2136/vzj2003.3890
[30] KNIGHT J H, KLUITENBERG G J. Simplified computational approach for dual-probe heat-pulse method[J]. Soil Science Society of America Journal, 2004, 68(2): 447-449. doi: 10.2136/sssaj2004.4470
[31] 吴冰, 朱鸿鹄, 曹鼎峰, 等. 基于主动加热光纤法的冻土相变温度场特征分析[J]. 工程地质学报, 2019, 27(5): 165-172. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201905020.htm WU Bing, ZHU Hong-hu, CAO Ding-feng, et al. Investigation of phase change temperature field in frozen soil based on actively heated fiber optics method[J]. Journal of Engineer Geology, 2019, 27(5): 165-172. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201905020.htm
[32] 吴冰, 朱鸿鹄, 曹鼎峰, 等. 基于光纤光栅的冻土含冰量监测可行性试验研究[J]. 岩土工程学报, 2019, 41 (12): 2323-2330. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201912025.htm WU Bing, ZHU Hong-hu, CAO Ding-feng, et al. Feasibility study on FBG-based monitoring method for ice content in frozen soil[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(12): 2323-2330. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201912025.htm
[33] LIU I S. On Fourier's law of heat conduction[J]. Continuum Mechanics and Thermodynamics, 1990, 2(4): 301-305. doi: 10.1007/BF01129123
[34] DUBI Y, VENTRA M D. Fourier's Law: insight from a simple derivation[J]. Physical Review E, 2009, 79(4): 1-4.
