Propagation of hydraulic fractures in bedded shale based on phase-field method
-
摘要: 准确预测层理页岩水力裂缝扩展路径对于页岩压裂方案优化与压裂效果评价至关重要。基于多孔弹性理论和能量最小化原理建立水力耦合的相场模型，采用交错策略的分离式耦合方法进行求解。通过压裂试验数据对比验证模型的可靠性，同时基于页岩三维水力压裂模拟分析，验证该方法对于模拟不同地应力条件下的水力裂纹扩展问题的适用性。基于该模型，利用插值函数表征页岩层理与基质的力学和渗流参数，研究不同层理角度与地应力差工况下，水力裂缝、天然裂隙以及层理面三者之间的交互作用。研究表明：页岩的层理面改变了水力裂缝预期的扩展路径，该作用效果取决于层理角度。随着地应力差的增大，水力裂缝的扩展路径以及与天然裂隙、层理面交互模式逐渐由地应力差所控制。相场法模拟多场耦合环境下的复杂裂纹扩展与交互等现象相对于其它数值方法具有显著优势。Abstract: Accurate prediction of the propagation path of hydraulic fractures in shale plays an important role in optimizing fracturing schemes and evaluating fracturing effects. Based on the theory of poroelasticity and the energy minimization principle, a hydro-mechanical coupling phase-field model is established. The segregated coupling method based on the staggered scheme is adopted to solve it numerically. The reliability of the model is verified by the existing experimental results. The simulation analysis of 3D hydraulic fracturing confirms the feasibility of the proposed method in capturing the propagation path of hydraulic fractures under different in-situ stress configurations. Based on the model, the mechanical and seepage parameters of bedding planes and matrix are characterized by the interpolation function. The interactions among hydraulic fractures, natural fractures and bedding planes are investigated under different bedding angles and in-situ stress configurations. The results show that the bedding planes of shale alter the expected propagation path of hydraulic fractures, which depends on the bedding angle. With the increase of in-situ stress difference, the propagation path of hydraulic fractures and the interaction mode are gradually controlled by the in-situ stress difference. Compared with other numerical methods, the phase-field method has a significant advantage in simulating complex crack propagation and interaction in coupled multiphysics environment.
-
Keywords:
- phase-field method /
- bedded shale /
- hydraulic fracture /
- natural fracture /
- in-situ stress
-
0. 引言
注浆技术广泛应用于解决裂隙岩体中隧道突涌水、地基渗漏等问题，是增强地下岩土体强度、防止地下工程灾害的有效方法之一。在高放废物地质处置库建设中，注浆是封堵核素可能的运移通道，增强围岩密封性从而控制长期储存中环境污染风险的重要手段之一。地下水普遍存在于天然岩体中，通过注入浆液驱替地下水，从而降低岩体的渗透性，提高其强度是裂隙岩体注浆的首要目的。由于地下深部岩体结构以及所处应力、渗流状态复杂，有必要通过理论分析、基础试验和数值模拟等方法深入探究岩石裂隙中浆液驱替地下水的基本作用机制，为提高地下工程岩体注浆加固效率提供技术支撑[1-4]。
注浆封堵是一个复杂隐蔽的工程，浆液注入岩体后的扩散过程和规律难以直接观察，同时工程中常用注浆材料自身具有时变性、触变性、非线性等复杂多元的特性[5-6]。早期研究受到技术条件的限制，一般将浆液的流体性质进行简化来探究其在裂隙中的渗流扩散规律。如Baker[7]基于牛顿流体的渗流特性建立了裂隙内浆液扩散方程；王渊[8]通过试验研究和数值模拟建立了多孔介质内牛顿流体注浆数值模型；Wrobel[9]提出一种高效计算细通道内牛顿流体平稳流动的算法。近年来的研究逐渐考虑了浆液的非牛顿流体特性，如Amadei等[10]基于光滑裂隙模型，建立了裂隙中Bingham流体的一维瞬态流动数值模型；章敏等[11]在总结分析不同性质流体扩散规律的基础上，讨论了注浆压力和裂隙开度对光滑裂隙内Herschel-Bulkley（H-B）流体渗流扩散特性的影响；Sui等[12]采用室内试验，研究了化学浆液在光滑裂隙中动水条件下的注浆封堵效率。
天然岩石裂隙具有粗糙的表面特征，其中的流体在复杂的裂隙空腔结构内曲折流动，采用光滑的平行平板模型计算裂隙内浆液的渗流扩散特性容易导致较大的偏差[13]，因此学者们在研究中引入了粗糙度的影响。李训刚等[14]建立了岩石粗糙节理面几何模型，基于Navier-Stokes方程分析了粗糙裂隙内浆液渗流特性；熊加路[15]通过室内试验对比分析了不同粗糙度对浆液扩散形态的影响；崔溦等[16]将平行板模型中的流体流动规律扩展到粗糙裂隙，探究了注浆压力以及裂隙面几何特征对流体运动过程的影响; Wang等[17]设计了室内试验装置并研究了浆液在粗糙裂隙中的流动过程。上述研究主要集中于粗糙裂隙内的单相流，未考虑浆液与水两相之间的作用。
针对岩体裂隙内的两相流驱替过程，学者们开展了一些初步的探索，例如，王中才[18]研究了真实多孔介质中两相流驱替过程中压力梯度的变化规律；Zou等[19-20]提出了基于雷诺方程的均质含水饱和裂隙中浆液流动的数值模型，研究了浆液与水黏度比对浆液扩散长度的影响以及裂隙结构特征与水力传导性之间的关系；李昊宸等[21]模拟毛细管内流体在相互驱替时界面运动的全过程，探究了流速与渗透压差之间的关系；张鹏伟等[22]通过建立岩体孔隙模型研究复杂多孔介质中流体流动特性，在单相流的基础上研究了孔隙内两相流动态运动过程。柳崎等[23]运用有限元软件模拟地下流体在多孔介质裂隙中的两相流体渗流，建立了流速和渗透压差之间的关系；Amiri等[24]研究发现对于计算两（多）相流，相场法相较于水平集法更准确省时且适用范围更广。
然而，真实粗糙裂隙内的空腔结构受应力和表面特征的控制，内部渗流难以直接观测，目前尚缺乏对粗糙裂隙内浆液–水两相流驱替规律的高精度数值分析及试验验证。20世纪70年代末发展起来的PIV（particle image velocimetry）技术，能在同一瞬态记录大量空间点上的速度分布信息，并可提供丰富的流场空间结构以及流动特性，近年来在岩土力学和水力学测试中得到了应用。例如，李振亚等[25]在非饱和黏性土冻结过程中结合PIV技术，实现了对冻土图像的采集；姜彤等[26]借助PIV技术，对黄土原状样和重塑样进行劈裂试验，进而研究其结构性和初始干密度对抗拉强度的影响；祁沛垚等[27]基于PIV技术研究了低雷诺数条件下通道内充分发展段的流场特征。然而目前PIV技术尚未在岩石裂隙注浆的研究中得到应用。
针对上述问题，本文首先建立具有真实空腔几何特征的裂隙三维数值模型，采用3D打印技术制作透明裂隙试样；其次开展模拟浆液的非牛顿流体在不同流速条件下的渗流试验，研究裂隙内浆液–水两相流驱替特性；然后利用有限元法进行两相流数值模拟，并将数值结果与试验结果对比验证；最后从流场特征与注浆压力演化相结合的角度分析两相流驱替规律。
1. 试验方法与验证
1.1 粗糙裂隙模型的建立
采集中粒花岗岩试样，通过劈裂生成单裂隙。采用分辨率为0.1 μm的高精度光学轮廓仪（Keyence VR）扫描裂隙表面，得到如图 1所示的裂隙表面形貌。该表面的JRC值在15~16之间，代表了较为粗糙的裂隙面。基于MATLAB编制了计算粗糙裂隙表面接触体弹塑性变形破坏过程的程序，在以往研究中已通过与试验结果的对比验证了其计算精度[28-31]。为了得到更复杂的内部空腔结构，将上下表面在水平方向进行2 mm的错位，然后基于该程序，计算裂隙受法向压力至150 MPa的变形破坏过程，得到其平均开度随应力的变化规律，如图 2所示。随着法向应力的增大，裂隙开度逐渐减小，变化速率逐渐降低，符合Barton-Bandis模型的规律。通过该计算得到0~150 MPa之间任意应力作用下裂隙内空腔结构的高精度数值模型。
选取应力为20 MPa时对应的裂隙空腔结构，利用透明的光敏树脂打印材料（VeroClear）基于Object 500 Connex3系统进行3D打印，制作含单裂隙的物理模型，如图 3所示。由于PIV试验中的激光对于被照射物的折射率很敏感，在非光滑的粗糙面上折射后将产生较大偏差。为解决该问题，裂隙模型由一个粗糙面和一个光滑的平面构成，渗流图像由光滑面采集。因此，该模型可视作沿裂隙中间面剖开的半空间模型。
1.2 驱替试验
试验系统主要由注液系统、PIV测试系统、数据采集系统组成，包括ISCO柱塞泵（ISCO 260D）、高精度压力计（Keller PR-41X）、高速相机等仪器，如图 4所示。将3D打印模型固定在试验台上，裂隙光滑一面向上，粗糙一面向下放置，高速相机放置在模型上方连续拍摄，激光由模型侧面射入并保持与裂隙面平行。模型两端分别连接注水管和出水管，模型侧壁连接两个压力传感器测量入口和出口间的压力差，出水管末端连接收集容器。试验前，将模型裂隙中充满水并排除气泡，保证裂隙内处于饱和状态；试验开始后通过柱塞泵将模拟浆液以恒定的流速注入到裂隙模型中，此时非牛顿流体（浆液）作为入侵相，水作为被驱替相产生两相流；数据采集系统连续采集驱替过程中的图像和出入口压力的变化值。改变流速重复上述试验过程，得到不同流速下的测试结果。
开展两组驱替试验，第一组试验周期较短，主要用于拍摄裂隙模型内的流场特征，在主要流路中的驱替完成后即停止；第二组为了与平行平板模型进行对比，选取1.67×10-8，3.33×10-8，6.66×10-8 m3/s 3种不同的入口流量进行了较长时间的测试，直到压力完全稳定为止，每个试验的具体时长与流速相关。
采用水溶性高分子化合物聚丙烯酸钠质量分数为0.2%的溶液模拟浆液的行为，该溶液具有显著的剪切稀化特征，符合浆液的非牛顿流体特性。采用旋转流变仪测量溶液的动力黏度等基本参数用于数值模拟。在溶液中加上质量浓度为0.1 g/mL，直径为7 μm的荧光颗粒，在激光照射下这些颗粒的轨迹可被高速相机捕捉，从而获取裂隙内的流场信息。
1.3 基于平行平板模型的试验方法验证
采用光滑的平行平板模型对试样制作及测试设备的可靠性和精度进行验证。对于黏性的不可压缩流体，平行平板内的流量与压力梯度线性相关，符合下式所示的立方定律：
Q=−we3h12μ∇P， (1) 式中，Q为流量，eh为等效水力开度，μ为动力黏滞系数，∇P为压力梯度，w为裂隙宽度。
通过3D打印制作力学开度为1.12 mm的平行平板模型，密封两侧并开展一系列流速条件下的渗流试验；采用纯净水作为流体，黏度为1.03×10-3 Pa·s。将试验测得的入口流量和出入口压力差代入立方定律，计算得到等效水力开度和雷诺数Re，如表 1所示。
表 1 平行平板模型渗流测试结果Table 1. Hydraulic testing results of a parallel-plate modelQ △P eh Re /(m3·s-1) /Pa /mm 8.33×10-9 0.70 1.14 0.09 3.33×10-8 3.00 1.11 0.34 6.66×10-8 7.00 1.06 0.69 9.99×10-8 9.00 1.11 1.03 1.33×10-7 12.00 1.11 1.37 1.67×10-7 16.00 1.09 1.72 3.33×10-7 31.00 1.10 3.43 平均值 1.11 试验测得的平均等效水力开度与模型设计的力学开度吻合性较好，相对误差小于1%。这一结果验证了本研究所采用的试验方法，包括3D打印试样制作、传感器校正、试验流程等的可靠性。
2. 数值模型
根据图 2所示的平均开度与法向应力的关系，选取平均力学开度为1.54 mm条件下的裂隙内部空腔结构点云数据，在COMSOL中进行数值建模，得到三维粗糙裂隙数值模型，如图 5所示，图中白色部分为接触面。模型尺寸大小为98 mm×98 mm，采样点距为0.5 mm，点与点之间再划分10个以上的三角形单元，保证求解的精度。为了与试验直接对比，数值模型也将构成裂隙的其中一个表面换成光滑的平面，在保持平均开度不变的情况下建立半空间模型。
![]()
图 5 法向应力作用下的三维粗糙裂隙数值模型Figure 5. Numerical model of a 3D rough-walled fracture subject to a normal stress采用COMSOL Multiphysics模拟驱替过程，该软件以有限元法为基础，通过求解偏微分方程（单场）或偏微分方程组（多场）来实现对物理现象的模拟[32]。采用层流（spf）接口求解质量守恒的连续方程以及动量守恒的Navier-Stokes方程组计算渗流，同时采用相场接口模拟非混溶两相流的流体流动。
以往研究根据流体的剪切速率和剪切力构建了一系列浆液扩散的本构方程，用于描述不同性质的流体，如牛顿流体、幂律流体、Bingham流体、H-B流体等，其基本特征如图 6所示。
在数值计算中，Herschel-Bulkley-Papanastasiou（HBP）模型可以较好地描述浆液等H-B流体的渗流特性，其在一般情况下（τ0≠0）的本构方程为[33]
˙γ=0(τ<τ0) ，τ=τ0[1−exp(−m˙γ)]+k˙γn(τ≥τ0) ，} (2) 式中，τ0为屈服应力，k为稠度系数，n为流变指数，˙γ为剪应变率，m为流体一致性系数。
本研究配置的溶液为典型的H-B流体，可基于流变仪的测试结果拟合得到流体的基本参数，其中屈服应力τ0为0.689 N/m³，流体稠度系数k为0.961 kg/(m·s)，流动特性指数n为0.412。将模型中两个相对的边界分别设置为入口和出口，忽略岩石基质的渗透性，将其余边界设定为非透水边界。在入口边界上设定恒定的流量Q，设置出口压力为0 Pa。在COMSOL中求解HBP本构方程，得到出入口的压差以及内部相场的分布。数值模拟参数见表 2。
表 2 数值模拟参数表Table 2. Parameters used in numerical simulation参数 表达式（单位） 取值 密度 ρ/(kg·m-3) 987.1 重力加速度 g/(m·s-2) 9.81 力学开度 em/mm 1.54 入口流量 Q/(m3·s-1) 1.67×10−8，3.33×10-8， 6.66×10−8，9.99×10-8， 1.33×10−7，1.67×10-7 Re 0.168，0.337，
0.675，1.013，1.35，1.69 3. 结果与分析
3.1 流场图对比分析
图 7为流量1.67×10-7 m3/s条件下粗糙裂隙模型中的驱替过程，包括了PIV测试与数值模拟结果的对比。图中蓝色代表水，其他颜色代表浆液，颜色越偏红色代表流速越大。由图 7可见，注浆开始后，浆液沿着入口附近两处主要的通道（红色区域）流入，局部开度较小处出现较大的流速。初始驱替前缘形状为弧形，其凹凸性受局部空腔结构的控制；随着驱替的进行，凸型前缘向平稳型前缘转化；浆液会优先选择开度较大的优势通道流动，表现出显著的沟槽流特征；一些空腔在较长时间内无法被入侵，成为残余水的赋存空间。统计各个时间点上的最大和最小流速，发现：当t=6 s时，vmax= 6.9×10-3 m/s，vmin=1.1×10-3 m/s；当t=18 s时，vmax=7.7×10-3 m/s，vmin=1.3×10-3 m/s；当t=125 s时，vmax=2.4×10-2 m/s，vmin=3.9×10-3 m/s。最大和最小流速随时间呈逐渐上升的趋势，说明浆液进入复杂空腔结构后局部的流速整体提升，当t=150 s时，vmax=2.2×10-2 m/s，vmin=3.6×10-3 m/s，流速趋于稳定，表明裂隙内主要通道内的水被驱替。
相比流场图，数值模拟得到的相场图在局部，特别是靠近两侧边界的位置显示出更多的浆液侵入。这是因为PIV试验（图 7（b））得到的是流速的分布，一旦驱替完成，流场趋于静止，则不再显示，而数值模拟（图 7（a））展示的是相场图，反映的是两相流体的分布特征。图 7中时序（5）和（6）对应图两侧的差异显示这些部分流速较低，优势渗流通道集中在裂隙中间的部分。结合相场图和流场图可以看出，残余水主要集中在两种结构中：一是连通主要渗流通道边缘的盲端空腔（静水区，图 7（b）中白色虚线框所示处），这类空腔往往不具备完整的流通出口或在压力传导的方向上不具备流动优势；第二类残余水分布于裂隙开度大小发生突变的细小空腔处，水在通过窄小孔道时受到附加阻力产生滞留，如图 7（b）中的入口附近产生的静水区。在图 7（c）中，开度较大的位置横截面的厚度也较大，如每张图的中间部分。可以看出，开度较小的位置，局部流速较大（红色代表较大的流速）。图 7（c）展示的三维流速分布与PIV测试结果在优势渗流通道上具有较好的一致性。
3.2 压力短期演变规律
由于驱替过程中的两相流难以用一个渗透系数统一描述，这里统计恒定流速条件下出入口压力差即注浆压力随时间的演化来反映裂隙内的两相渗流特性，如图 8所示。与之类似，在工程注浆中，如采用恒流模式，一般也通过监测注入压力来反映浆液的渗流和扩散情况。每种条件下开展两次测试以确保数据的可靠度。图 8中展示了3种流速的测试结果，这里以入口流速为1.67×10-7 m3/s为例进行说明。可见，压差随着时间呈非线性增大的趋势，且整条曲线可分为3个阶段，第一阶段为初始增压阶段（0 < t < 90 s），第二阶段为快速增压阶段（90 < t < 120 s），第三阶段为稳定增压阶段（t > 120 s），各自特征如下：
（1）初始增压阶段：在注浆开始后，浆液首先沿着阻力较小的通道（优势通道）驱替水，同时带动其他低流速区域驱动水流向出口，此时压力以一个较缓且较为恒定的速率上升。
（2）快速增压阶段：在浆液充分侵入优势通道并达到出口边界后（见图 7），逐渐向开度较小的低流速区域扩展，此时需要更大的压力才能驱替出较小空腔中的水，因此压力曲线迅速变陡。
（3）稳定增压阶段：在浆液驱替出大部分的水后，压力和流场逐渐进入稳定阶段，此时仅有静水区内少许的残余水被逐渐驱替。在流速较大的情况下，压力迅速趋于稳定，而流速较小的情况下，则需要一个较长的过程来驱替残余水。
3.3 压力全周期演变规律
由图 8可以看出，进入稳定增压阶段后，压差随着时间仍然保持较小的上升趋势。为了掌握该阶段的长期发展规律，选取3种较低的流速进行长周期试验，并与稳态条件下的数值模拟结果进行对比，如图 9所示。图中蓝线代表粗糙裂隙稳态数值模拟结果，此时不考虑驱替，仅计算浆液充满裂隙的渗流，因此压力为一个定值。可见，只要注入浆液的时间足够长，最终压差会趋于一个稳定值，该值与稳态数值模拟得到的压差相吻合，说明此时裂隙内的水已经完全被浆液所驱替；流速越大，达到稳定值也越快。为了定量研究裂隙粗糙表面对注浆过程的影响，将试验结果与基于平行平板模型（平板开度等于粗糙裂隙的平均开度）的两相流数值计算结果进行了对比，如图中红色曲线所示。结果表明在增压阶段，基于平行平板模型的压差增量是关于时间的线性函数，这与试验压差在发展规律上有较大的偏差，并在压力稳定后的最终压差上差别较大。流速越大，两者的相对偏差逐渐减小。
![]()
图 8 短期驱替过程中压差随时间的演变规律Figure 8. Evolution of pressure difference during short-term displacement tests![]()
图 9 长期驱替过程中压差随时间的演变规律Figure 9. Evolution of pressure difference during long-term.displacement与牛顿流体渗流一致，由于粗糙度的影响，粗糙裂隙的有效渗透系数一般低于相应的平行平板模型，因此在恒定流速条件下需要更大的压力来驱动流体。目前在岩石注浆工程实践中，仍经常采用基于平行平板模型的解析解对浆液流动过程进行预测。本文结果表明，采用平行平板模型将高估浆液的扩散长度或大幅低估注浆压力（> 45%，其中偏差值=（平行平板模拟值-粗糙裂隙模拟值）/粗糙裂隙模拟值），从而对注浆效果评估造成较大偏差。同时，如图 9所示，流速较大时曲线的转折点更接近平行平板的预测值，表明在一定的流速范围内（如Re数接近1时）平行平板模型有可能预测上节所述第二阶段驱替的结束时间。另一方面，在富水条件下的注浆作业往往选取早凝浆液，因此在驱替的早期阶段浆液即开始逐渐凝固，容易导致残余水的滞留。如何优化注浆手段以有效排除残余水尚需进一步的试验论证。
4. 结论
基于扫描的天然岩石裂隙面形貌数据和弹塑性接触模型计算生成具有复杂空腔结构的三维裂隙模型，开展不同流速条件下的浆液-水两相流驱替可视化试验和数值模拟，研究浆液在饱和粗糙裂隙中的驱替特性，并通过试验与数值计算结果的对比定量分析了整个驱替过程中的压力演化规律。主要结论如下：
（1）将3D打印与粒子图像测速技术相结合，获取了真实粗糙裂隙内两相流驱替过程中的高精度流场分布，为裂隙岩体注浆测试技术提供了新思路。
（2）浆液首先驱替开度较大、连通较好的通道中的水并形成优势驱替通道，驱替前缘呈弧形，并受局部空腔结构特征的影响；在连通主要渗流通道边缘的盲端和开度发生突变的细小空腔处容易产生残余水。
（3）驱替过程中，注浆压力会随时间的增加呈先先缓慢增大再加速增大，最终逐渐趋于一个稳定值的演化规律；最终压力值与稳态计算得到的压力值一致。
（4）裂隙表面粗糙度对注浆过程和注浆压力影响较大，采用传统的平行平板模型将低估注浆压力达45%以上（针对JRC=15~16的表面），从而对注浆效果评估带来较大偏差。
注浆压力是影响注浆效果的重要因素之一，对于动水条件下的裂隙岩体，若注浆压力不足，注入的浆液在尚未固化时可能被水冲走；对于早凝型注浆材料，若注浆压力不足，则浆液尚未达到有效位置即开始凝固，导致注浆加固达不到预期效果。本研究的计算表明，大流量注浆有利于快速驱除残余水，然而同时也将导致注浆压力的迅速升高，容易撑开裂隙，增大注浆成本和工程风险。今后将测试具有不同流动和凝固特性的浆液，并注入具有不同粗糙度的裂隙研究其驱替特性，促进工程注浆的精细化控制。
-
![]()

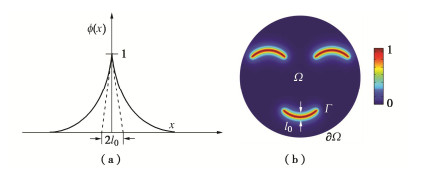

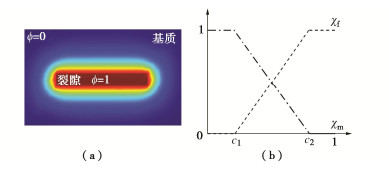

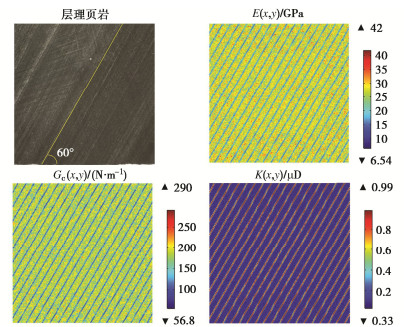

图 2 基质和裂隙渗透率的线性插值函数
Figure 2. Linear interpolation functions for matrix and fracture permeability
![]()

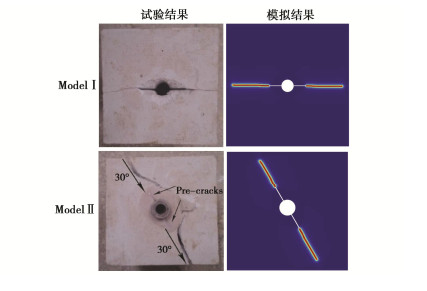

图 3 相场模拟与试验结果对比
Figure 3. Comparison of results from experiments and phase field modeling
![]()

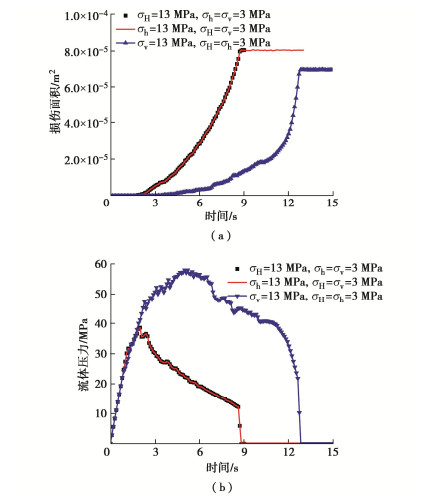

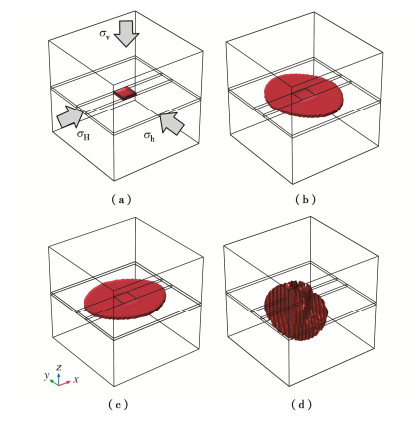

图 5 三维水力压裂损伤面积和流体压力演化
Figure 5. Evolutions of damage area and fluid pressure during 3D hydraulic fracturing
![]()

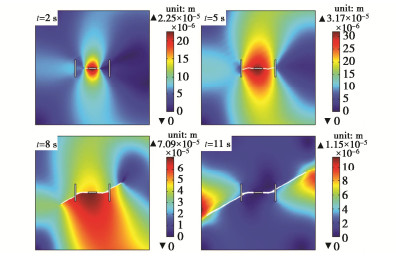

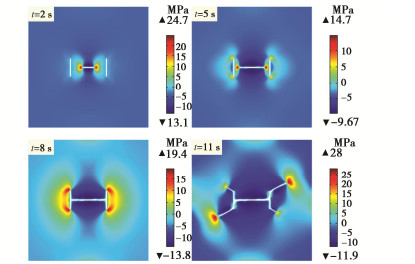

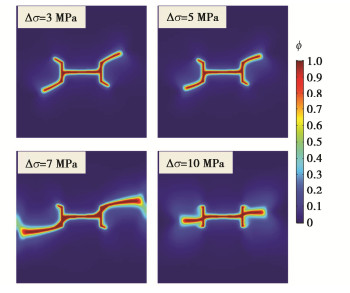

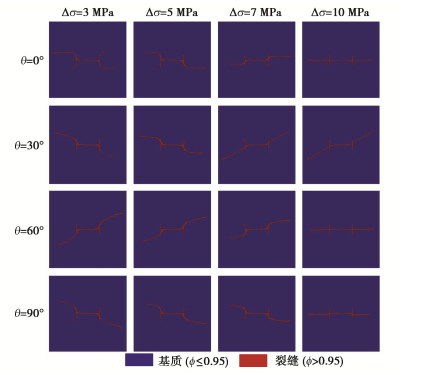

图 10 不同层理角度和地应力差下最终水力裂缝形态
Figure 10. Final crack patterns under various bedding angles and stress differences
![]()

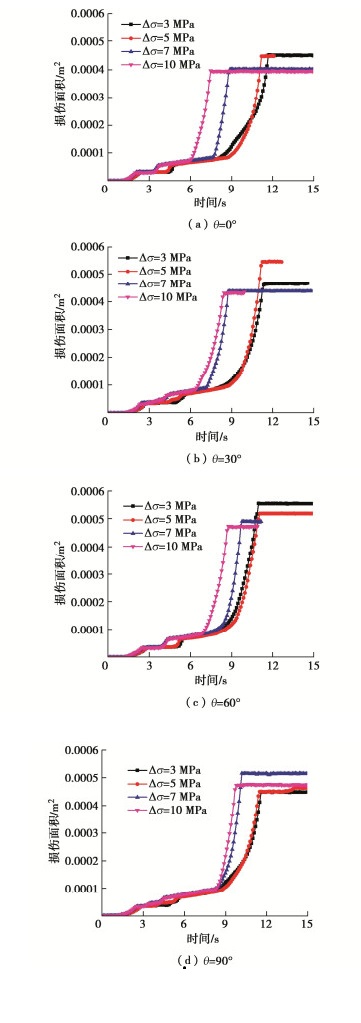

图 11 不同层理角度和应力差下损伤面积演化
Figure 11. Evolution of damage area under varying bedding angles.and stress differences
![]()

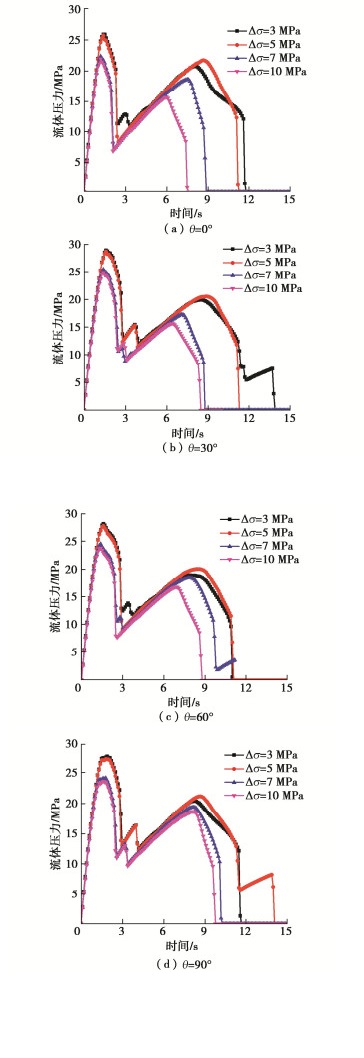

图 12 不同层理角度和应力差下的流体压力演化
Figure 12. Evolution of fluid pressure under various bedding angles and stress differences
表 1 相关模拟参数
Table 1 Parameters used in simulations
参数 E ν αBm αBf Gc l0 值 30 0.3 0.1 1 200 2 单位 GPa — — — N/m mm 参数 c1 c2 ϕsm ϕsf cmf Km 值 0.4 1 0.04 1 10-8 10-19 单位 — — — 1/Pa m2 参数 ρm/f μm/f Kf δ B 值 1000 0.001 10-8 10-9 1000 单位 kg/m3 Pa·s m2 — —
下载: 导出CSV

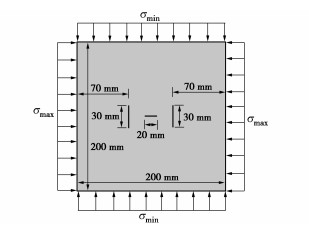

表 2 数值模拟方案
Table 2 Schemes of numerical simulation
模拟方案 σmax/MPa σmin/MPa Δσ/MPa 1 8 5 3 2 10 5 5 3 10 3 7 4 13 3 10
下载: 导出CSV
-
