Deterioration rules of mudstone under unloading damage and water-rock interaction sequence
-

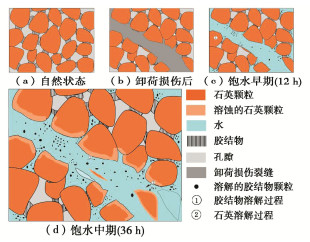

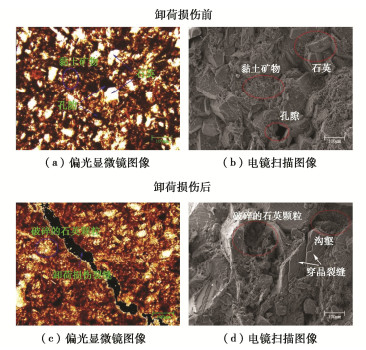

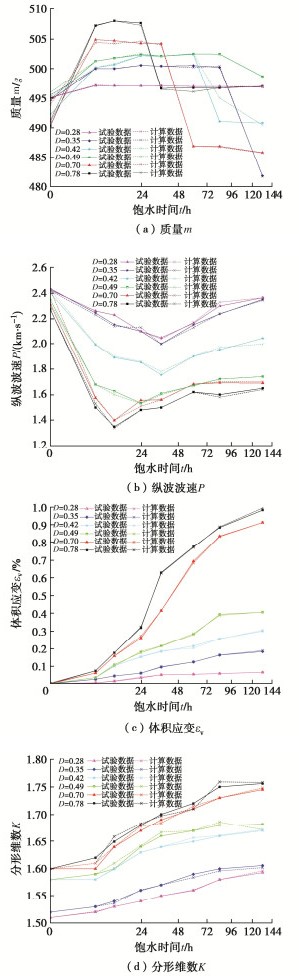

摘要: 工程开挖建设导致软岩形成卸荷损伤，其在水-岩作用下的劣化特征与卸荷损伤程度密切相关。以巴东地区红层泥岩为研究对象，设计进行了泥岩卸荷损伤模拟试验，随后对卸荷损伤泥岩试样进行水-岩作用试验，结果显示：卸荷损伤导致泥岩局部矿物颗粒形态破坏、微裂缝发育，在后续水-岩作用下颗粒间胶结程度持续弱化，孔隙、裂缝进一步扩展。宏细观参数随水-岩作用时间的增长，其中质量m呈现先上升后骤然下降再趋于稳定的趋势，纵波波速P呈现先减少后上升的趋势，体积应变εv呈现逐渐增大的趋势，分形维数K呈逐渐增长的趋势；且各参数的增长速率均随卸荷损伤程度D的增大呈幂函数增加，当D≥0.49时，各参数的增长速率急剧增大；确定以质量、纵波波速、体积应变和分形维数作为与水反应系统的变量，并运用非线性动力学理论建立了水-岩作用下的泥岩劣化模型，并验证了模型的合理性。研究结果表明所建模型能表征卸荷损伤泥岩在水-岩作用下的宏细观特征参数变化趋势提供一定理论参考。Abstract: Engineering excavation and construction lead to unloading damage of soft rock, and its degradation characteristics under water-rock interaction are closely related to the degree of unloading damage. Taking the red mudstone in Badong area as the research object, the simulation tests on the unloading damage of mudstone are designed and carried out, and then the water-rock interaction tests are carried out on the mudstone samples. The results show that the unloading damage leads to the destruction of the local mineral particle morphology of mudstone and the development of microcracks. Under the subsequent water-rock interaction, the degree of cementation between particles continues to weaken, and the pores and fractures further expand. The macro- and meso-parameters increase with the time of water-rock interaction, in which the mass (m) first rises, then drops suddenly and then tends to be stable, the longitudinal wave velocity (P) first decreases and then rises, and the volume strain (εv) and the fractal dimension (K) increase gradually. The growth rate of each parameter increases exponentially with the increase of unloading damage degree (D). When D ≥ 0.49, the growth rate of each parameter increases sharply. The quality, longitudinal wave velocity, volume strain and fractal dimension are determined as the variables of the reaction system with water, and the nonlinear dynamics theory is used to establish the degradation model for mudstone under water-rock interaction, and the rationality of the model is verified. The results indicate that the proposed model can provide a theoretical reference for characterizing the change trend of macro- and micro-characteristic parameters of unloading damaged mudstone under water-rock interaction.
-
0. 引言
离心机振动台是当前海洋、水利、土木等领域岩土抗震研究的重要科学试验设施之一，其有效性、先进性已为国际共识[1-7]，可较真实地模拟地震荷载下岩土体变形和岩土构筑物破坏的过程。但是，由于离心机振动台运行在高g值离心力场中且与吊篮存在严重的运动学和动力学耦合，又受众多非线性因素影响。因此，如何提高离心机振动台的控制性能是学者们关注和亟需解答的一个重要课题。
目前国内现役离心机振动台仅有9套，分别归属于南京水利科学研究院、中国水利水电科学研究院、清华大学、香港科技大学、同济大学、浙江大学、成都理工大学、交通运输部天津水运工程科学研究所和中国地震局工程力学研究所。其中，张建民等[4]介绍了清华大学离心机振动台的性能指标和功能特色，并基于开展的性能检测试验评价了离心机振动台的系统性能。陈云敏等[5]介绍了浙江大学的离心机振动台的性能指标和结构组成，并基于开展的饱和砂土地基震陷试验对离心机振动台系统的性能进行了初步检验。顾行文等[6]介绍了南京水利科学研究院的NS-2型离心机振动台的性能指标和关键技术，并基于某沥青混凝土墙砂砾石坝试验对离心机振动台系统性能指标进行了初步验证。但这些成果，对迭代算法和柔性结构带给离心机振动台控制性能的影响，鲜见讨论。
本文以中国地震局工程力学研究所1500 kg离心机振动台为样本，介绍了离心机振动台的总体设计和基本组成，通过50g离心加速度下多个典型地震波的输入/输出对比测试，探讨了迭代算法、柔性结构对离心机振动台控制性能的影响，同时检验了不同负载下动力离心试验地震荷载的可重复效果，以期为正在建设和规划的离心机振动台研制提供参考。
1. 离心机振动台系统整体设计
1.1 试验设备与性能指标
中国地震局工程力学研究所与哈尔滨工业大学联合研制的DCIEM-40-300水平单向离心机振动台整体采用吊篮与振动台一体化的方法，如图 1所示。其主要性能指标：离心加速度100g，有效负载3000 kg，最大半径5.5 m，有效吊篮净空1.8 m×1.6 m×1.0 m；振动加速度30g，振动速度1 m/s，振动位移±10 mm，振动负载1500 kg，振动频宽10~300 Hz，平台有效尺寸1.6 m×0.8 m×0.8 m。除此之外，还配备了160 ch动态数据采集仪和自主研发了包括孔压、土压、加速度的各种宽频带高分辨力测量传感器。
![]()
图 1 DCIEM-40-300离心机振动台系统Figure 1. Shaking table test system of DCIEM-40-300 centrifuge1.2 一般问题和设计方案
铰接装置作为柔性连接结构在许多离心机振动台上得到应用，以减小离心力荷载下台面和吊篮变形对作动器安全性带来的危险。但是，铰接装置本身存在间隙，且现有离心机振动台多数采用多阀单缸作动器[4-6]，在往返过程中会涉及到力换向的问题，换向过程间隙的存在可能对离心机振动台控制精度和稳定性产生影响。
中国地震局工程力学研究所的负载1500 kg离心机振动台，采用了双推力作动器，结构示意图如图 2所示，每个作动器由两条柱塞缸和一个三级伺服阀集成，且柱塞缸内部增设弹簧以使球头、球窝、摩擦板间始终紧密配合形成零间隙连接，避免了柔性结构。振动台总体设计如图 3所示，两个双推力作动器对称布置在运动平台两侧，以使作用线更接近岩土模型质心。运动平台由28个圆形弹性橡胶剪切轴承支撑。每个作动器由安装在配油板上的28 MPa高压蓄能器供油，并通过1.3 MPa低压蓄能器回油。蓄能器主要用作储油和稳压，可满足离心机不停机情况下连续激发多次振动试验的需求。
![]()
图 3 负载1500 kg离心机振动台设计方案与结构组成Figure 3. Design scheme and structural composition of centrifugal shaking table with a load of 1500 kg1.3 试验设计与评价指标
本次试验选用的地震波有El Centro波、ChiChi波和Kobe波，其输入波时程和频谱如图 4所示，均为50g离心加速度下的压缩输入波。迭代算法是通过多次重复激振试验系统来生成正式试验的驱动信号，旨在使振动台的输出信号尽可能接近输入信号，根据最新研究成果，本文研究采用适于高频液压作动器的时域波形复现的迭代算法。此外，由于中国地震局工程力学研究所负载1500 kg离心机振动台作动器与平台间为无间隙连接，需要通过在作动器球窝与平台摩擦板间加入橡胶叠，利用橡胶叠来模拟柔性结构。
2. 迭代算法的影响
2.1 地震动峰值
振动台负载1200 kg时，离心加速度50g下，采用迭代算法前后10g El Centro波、10g ChiChi波的输出波时程曲线如图 5，6所示。经计算采用迭代算法后的El Centro波输出波最大峰值误差为5.3%，ChiChi波输出波最大峰值误差为6.5%，平均峰值误差为5.9%；而未采用迭代算法的El Centro波的实测输出波最大峰值误差为7.8%，ChiChi波输出波最大峰值误差为4.5%，平均峰值误差6.15%。迭代算法前后的平均峰值误差相差不明显，即迭代算法基本不影响再现地震动的最大峰值误差、平均峰值误差。
![]()
图 5 迭代算法对10g El Centro波加速度时程及频谱影响Figure 5. Effects of iterative algorithm on time history of acceleration and frequency spectrum of 10g El Centro waves![]()
图 6 迭代算法对10g ChiChi波加速度时程及频谱影响Figure 6. Effects of iterative algorithm on time history of acceleration and frequency spectrum of 10g ChiChi waves2.2 地震动频宽
图 5和图 6给出了振动台负载1200 kg时，离心加速度50g下，采用迭代算法前后10g El Centro波、10g ChiChi波的输出波频谱。经计算采用迭代算法后的El Centro波输出波谱面积误差为6.06%，ChiChi波输出波谱面积误差为3.97%，平均谱面积误差为5.02%；而未采用迭代算法的El Centro波的实测输出波谱面积误差为5.98%，ChiChi波输出波谱面积为3.88%，平均谱面积误差4.94%。通过对比前后数据，发现在20~200 Hz频宽变化条件下，迭代算法对谱面积误差影响可忽略。
3. 柔性结构的影响
3.1 地震动峰值
图 7，8给出了振动台负载1200 kg时，离心加速度50g下，在有无柔性结构时7.5g Kobe波、20g El Centro波的输出波时程曲线。经计算柔性结构工况下的7.5g Kobe波输出波最大峰值误差为7.11%，20g El Centro波输出波最大峰值误差为3.63%，平均峰值误差为5.32%；而采用无柔性结构即球头、球窝与摩擦板零间隙连接时Kobe波输出波最大峰值误差为3.51%，El Centro波输出波最大峰值误差为3.07%，平均峰值误差为3.29%；柔性结构对峰值误差影响较小。但在加速度时程图中可明显看出柔性结构在7.5g Kobe波下基本复现不出持时在0.2 s后加速度峰值≤2.5g的波形，而在20g El Centro波下对0.65 s后加速度峰值≤2.5g的波形的复现效果虽比7.5gKobe波下有所改善，但与无柔性结构相比仍存在一定的差距。
![]()
图 7 柔性结构对7.5g Kobe波加速度时程及频谱影响Figure 7. Effects of flexible structure on time history of acceleration and frequency spectrum of 7.5g Kobe waves![]()
图 8 柔性结构对20g El Centro波加速度时程及频谱影响Figure 8. Effects of flexible structure on time history of acceleration and frequency spectrum of 20g El Centro waves3.2 地震动频宽
振动台负载1200 kg时，离心加速度50g下，在有无柔性结构时7.5g Kobe波、20g El Centro波的输出波频谱图对比，如图 7，8所示。经计算柔性结构工况下7.5g Kobe波输出波谱面积误差为8.37%，20g El Centro波输出波谱面积误差为7.95%，平均谱面积误差为8.16%；而采用无柔性结构即无间隙连接时Kobe波输出波谱面积误差为4.89%，El Centro波输出波谱面积误差为8.09%，平均谱面积误差为6.49%；柔性结构对谱面积误差影响较小。但在频谱图中可明显看出柔性结构对于7.5gKobe地震波的复现精度有显著影响，尤其是80~150 Hz的高频段；对于20g El Centro地震波的复现精度影响在频宽20~120 Hz可忽略，但对于120~170 Hz频段的小幅的复现能力影响不容忽略，逊于无柔性结构条件。
4. 不同负载下重复性
此外，探讨了无柔性结构不同负载下离心振动台的波形重复性。更换不同重量的负载即1200 kg和600 kg，先后输入了两次同一幅值20g El Centro波，加速度时程曲线及频谱如图 9所示。负载1200 kg时，输出波峰值误差为3.07%，谱面积误差为8.09%；负载600 kg时，输出波峰值误差为3.2%，谱面积误差为5.56%。虽然不同负载在120~200 Hz频宽下的振动有所差异，但是从峰值误差和谱面积误差来看影响较小，可以忽略。对比前后两次输出波的峰值误差、谱面积误差，发现其均无明显差异，证明了离心机振动台具有良好的重复性和稳定性。
![]()
图 9 不同负载下20g El Centro波加速度时程及频谱对比Figure 9. Comparison of time history of acceleration of 20g El Centro waves and frequency spectrum with different loads5. 结论
（1）20~200 Hz频宽变化条件下，迭代算法对最大峰值误差、平均峰值误差、平均谱面积误差的影响可忽略。采用迭代算法前后平均峰值误差分别为5.90%，6.15%，平均谱面积误差分别为5.02%，4.94%。
（2）柔性结构对于加速度峰值≤7.5g地震波的复现精度有显著影响，尤其是80~150 Hz的高频段；对于加速度峰值≥20g地震波的复现精度影响在频宽20~120 Hz可忽略，但对于120~170 Hz频段的小幅值成分的复现能力影响不容忽略，逊于无柔性结构条件。
（3）同时，在无柔性结构条件下对比不同负载即1200 kg和600 kg下同一输入荷载的实测台面输出波，发现两输出波的峰值误差与谱面积误差均无明显差异，证明了离心机振动台具有良好的重复性和稳定性，为开展平行模型试验和检验不同抗震设计方法提供了有力条件。
-
![]()
图 2 泥岩恒轴压卸围压应力-应变曲线
Figure 2. Stress-strain curves of mudstone under constant axial pressure and unloading confining pressure
![]()
图 6 纵波波速随饱水时间变化曲线
Figure 6. Variation curves of longitudinal wave velocity with water saturation duration
![]()
图 8 各参数变化速率与卸荷损伤程度关系曲线
Figure 8. Relation curves between variation rate of each parameter and unloading damage degree
![]()

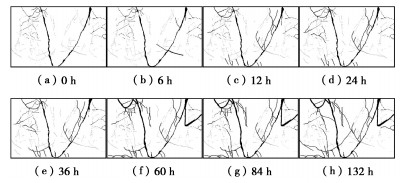

图 10 不同饱水时长裂缝面积分布
Figure 10. Distribution of long fissure area under different saturation conditions
![]()

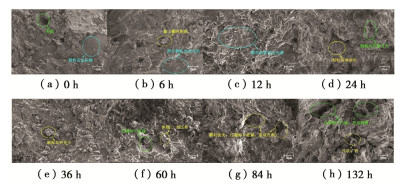

图 11 不同饱水时间下卸荷损伤泥岩的电镜扫描图像
Figure 11. SEM images of unloading-damaged mudstone at different saturation durations
![]()

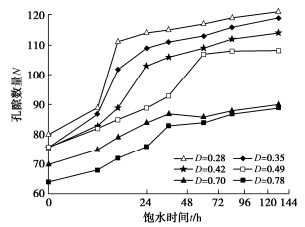

图 13 分形维数随饱水时间变化曲线
Figure 13. Variation curves of fractal dimension with saturation time
![]()
图 14 分形维数变化速率与卸荷损伤程度关系曲线
Figure 14. Relation curves between variation rate of fractal dimension and damage degree

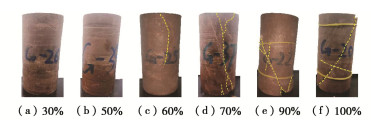

表 1 不同围压卸荷量下泥岩卸荷损伤程度
Table 1 Unloading damage degrees of mudstone under different confining pressure unloading quantities
试样 Δσ3/% E/GPa ˉE/GPa D G26 30 35.46 25.54 0.28 G39 50 31.19 20.15 0.35 G25 60 32.42 18.69 0.42 G37 70 31.36 15.91 0.49 G22 90 37.24 11.14 0.70 G20 100 39.37 8.86 0.78 注：E为卸荷起始点处的弹性模量；ˉE为卸荷损伤试验结束时的变形模量；D为卸荷损伤程度。
下载: 导出CSV
表 2 各项的方差贡献
Table 2 Variance contribution of each item
方程项 d1m d2VP d3εv d4K Ri 0.3×10-7 0.55 1.8×10-4 0.45 方程项 d5m2 d6VP2 d7ε2v d8K2 Ri 4.50×10-13 9.72×10-4 2.82×10-4 1.12×10-3 方程项 d9mVP d10mεv d11mK d12VPεv Ri 1.66×10-6 8.57×10-8 1.66×10-6 6.86×10-4 方程项 d13VPK d14εvK Ri 7.79×10-5 6.30×10-3
下载: 导出CSV
-
[1] 朱俊杰. 滇中红层软岩水: 岩作用机理及时效性变形特性研究[D]. 成都: 成都理工大学, 2019. ZHU Junjie. Study on Water-Rock Interaction Mechanism and Time-Dependent Deformation Characteristics of Red Bed Soft Rock in Central Yunnan[D]. Chengdu: Chengdu University of Technology, 2019. (in Chinese)
[2] 冯启言, 韩宝平, 隋旺华. 鲁西南地区红层软岩水岩作用特征与工程应用[J]. 工程地质学报, 1999, 7(3): 266. doi: 10.3969/j.issn.1004-9665.1999.03.012 Feng Qiyan, Han Baoping, Sui Wanghua. Water-rock interaction characteristics and engineering application of red bed soft rock in southwest Shandong Province[J]. Journal of Engineering Geology, 1999, 7(3): 266. (in Chinese) doi: 10.3969/j.issn.1004-9665.1999.03.012
[3] 程强. 红层软岩开挖边坡致灾机理及防治技术研究[D]. 成都: 西南交通大学, 2008. CHENG Qiang. Study on Disaster Mechanism and Prevention Technology of Slope Excavation in Red Bed Soft Rock[D]. Chengdu: Southwest Jiaotong University, 2008. (in Chinese)
[4] 陈静, 江权, 冯夏庭, 等. 含初始损伤大理岩的时效变形与破坏试验研究[J]. 工程科学与技术, 2018, 50(5): 27-37. CHEN Jing, JIANG Quan, FENG Xiating, et al. Experiment study of time-dependent deformation and failure of original damage marble[J]. Journal of Sichuan University (Engineering Science Edition), 2018, 50(5): 27-37. (in Chinese)
[5] 王宇, 艾芊, 王伟, 等. 非贯通裂隙软岩单轴压缩强度特征及贯通机制研究[J]. 水利水电技术, 2018, 49(4): 154-161. WANG Yu, AI Qian, WANG Wei, et al. Study on uniaxial compressive strength characteristics and penetration mechanism of soft rock with non-penetrative joints[J]. Water Resources and Hydropower Engineering, 2018, 49(4): 154-161. (in Chinese)
[6] 邱士利, 冯夏庭, 张传庆, 等. 深埋硬岩隧洞岩爆倾向性指标RVI的建立及验证[J]. 岩石力学与工程学报, 2011, 30(6): 1126-1141. QIU Shili, FENG Xiating, ZHANG Chuanqing, et al. Development and validation of rockburst vulnerability index(rvi) in deep hard rock tunnels[J]. Chinese Journal of Rock Mechanics and Engineering, 2011, 30(6): 1126-1141. (in Chinese)
[7] 郭宏云, 赵健, 柳培玉. 深部软岩与水作用后的强度软化特性及化学分析[J]. 岩石力学与工程学报, 2018, 37(增刊1): 3374-3381. GUO Hongyun, ZHAO Jian, LIU Peiyu. Experimental studies and chemical analysis of water on weakening behaviors of deep soft rock[J]. Chinese Journal of Rock Mechanics and Engineering, 2018, 37(S1): 3374-3381. (in Chinese)
[8] 黄宏伟, 车平. 泥岩遇水软化微观机理研究[J]. 同济大学学报(自然科学版), 2007, 35(7): 866-870. doi: 10.3321/j.issn:0253-374X.2007.07.002 HUANG Hongwei, CHE Ping. Research on micro-mechanism of softening and argillitization of mudstone[J]. Journal of Tongji University (Natural Science), 2007, 35(7): 866-870. (in Chinese) doi: 10.3321/j.issn:0253-374X.2007.07.002
[9] 谢小帅, 陈华松, 肖欣宏, 等. 水岩耦合下的红层软岩微观结构特征与软化机制研究[J]. 工程地质学报, 2019, 27(5): 966-972. XIE Xiaoshuai, CHEN Huasong, XIAO Xinhong, et al. Micro-structural characteristics and softening me-chanism of red-bed soft rock under water-rock interac-tion condition[J]. Journal of Engineering Geology, 2019, 27(5): 966-972. (in Chinese)
[10] 潘艺, 刘镇, 周翠英. 红层软岩遇水崩解特性试验及其界面模型[J]. 岩土力学, 2017, 38(11): 3231-3239. PAN Yi, LIU Zhen, ZHOU Cuiying. Experimental study of disintegration characteristics of red-bed soft rock within water and its interface model[J]. Rock and Soil Mechanics, 2017, 38(11): 3231-3239. (in Chinese)
[11] 周翠英, 黄思宇, 刘镇, 等. 红层软岩软化的界面过程及其动力学模型[J]. 岩土力学, 2019, 40(8): 3189-3196, 3206. ZHOU Cuiying, HUANG Siyu, LIU Zhen, et al. The interface process and its dynamic model of red-bed soft rock softening[J]. Rock and Soil Mechanics, 2019, 40(8): 3189-3196, 3206. (in Chinese)
[12] 刘驰, 刘晓丽, 张东, 等. 软岩软化的水岩界面动力学模型及其演化规律[J]. 岩土工程学报, 2022, 44(12): 2280-2289. doi: 10.11779/CJGE202212015 LIU Chi, LIU Xiaoli, ZHANG Dong, et al. Dynamic model for water-rock interface of softening of soft rock and its evolution law[J]. Chinese Journal of Geotechnical Engineering, 2022, 44(12): 2280-2289. (in Chinese) doi: 10.11779/CJGE202212015
[13] CIANTIA M O, CASTELLANZA R, CROSTA G B, et al. Effects of mineral suspension and dissolution on strength and compressibility of soft carbonate rocks[J]. Engineering Geology, 2015, 184: 1-18. doi: 10.1016/j.enggeo.2014.10.024
[14] 邓华锋, 王文东, 李建林, 等. 水-岩和重复剪切次序作用下节理岩体损伤效应及模型[J]. 岩土工程学报, 2023, 45(3): 503-511. doi: 10.11779/CJGE20211510 DENG Huafeng, WANG Wendong, LI Jianlin, et al. Damage effects and model for jointed rock mass under water-rock interaction and repeated shear sequence[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(3): 503-511. (in Chinese) doi: 10.11779/CJGE20211510
[15] 张文达. 花岗岩高温酸性环境水-岩作用特征及岩体劣化机制[D]. 成都: 西南交通大学, 2021. ZHANG Wenda Characteristics of Water Rock Interaction and Rock Mass Deterioration Mechanism in High-Temperature Acidic Environment of Granite[D]. Chengdu: Southwest Jiaotong University, 2021. (in Chinese)
[16] 窦子豪, 赵志宏, 高天阳, 等. 水岩作用下花岗岩裂隙剪切力学特性演化规律[J]. 清华大学学报(自然科学版), 2021, 61(8): 792-798. DOU Zihao, ZHAO Zhihong, GAO Tianyang, et al. Evolution law of water-rock interaction on the shear behavior of granite fractures[J]. Journal of Tsinghua University (Science and Technology), 2021, 61(8): 792-798. (in Chinese)
[17] 王宇, 艾芊, 李建林, 等. 考虑不同影响因素的砂岩损伤特征及其卸荷破坏细观特性研究[J]. 岩土力学, 2019, 40(4): 1341-1350. WANG Yu, AI Qian, LI Jianlin, et al. Damage characteristics of sandstone under different influence factors and its unloading failure meso-morphology properties[J]. Rock and Soil Mechanics, 2019, 40(4): 1341-1350. (in Chinese)
[18] 路凤香, 桑隆康. 岩石学[M]. 北京: 地质出版社, 2002. LU Fengxiang, SANG Longkang. Petrology[M]. Beijing: Geological Publishing House, 2002. (in Chinese)
[19] 周翠英, 谭祥韶, 邓毅梅, 等. 特殊软岩软化的微观机制研究[J]. 岩石力学与工程学报, 2005, 24(3): 394-400. ZHOU Cuiying, TAN Xiangshao, DENG Yimei, et al. Research on softening micro-mechanism of special soft rocks[J]. Chinese Journal of Rock Mechanics and Engineering, 2005, 24(3): 394-400. (in Chinese)
[20] POTYONDY D O, CUNDALL P A. A bonded-particle model for rock[J]. International Journal of Rock Mechanics and Mining Sciences, 2004, 41(8): 1329-1364. doi: 10.1016/j.ijrmms.2004.09.011
[21] 谢应齐, 曹杰. 非线性动力学数学方法[M]. 北京: 气象出版社, 2001. XIE Yingqi, CAO Jie. Mathematical Method of Nonlinear Dynamics[M]. Beijing: China Meteorological Press, 2001. (in Chinese)
[22] CHO J W, KIM H, JEON S, et al. Deformation and strength anisotropy of Asan gneiss, Boryeong shale, and Yeoncheon schist[J]. International Journal of Rock Mechanics and Mining Sciences, 2012, 50: 158-169. doi: 10.1016/j.ijrmms.2011.12.004
-
