地裂缝场地地铁车站动力响应振动台试验研究

陈轩; 熊仲明; 陈帜

doi:10.11779/CJGE202202021

地裂缝场地地铁车站动力响应振动台试验研究 English Version

陈轩^{1, 2, 3,},
熊仲明^{1, 2, 3, ,},
陈帜^{1, 2, 3}

1.
西安建筑科技大学土木工程学院, 陕西西安 710055
2.
西安建筑科技大学结构工程与抗震教育部重点实验室, 陕西西安 710055
3.
陕西省岩土与地下空间工程重点实验室, 陕西西安 710055

基金项目:

国家自然科学基金项目 52108473

中国博士后科学基金项目 2021M693876

住建部科学技术基金项目 2019-K-044

详细信息

作者简介:
陈轩(1990—)，男，博士，主要从事土–结构共同作用、结构抗震等方面的研究工作。E-mail: chenxuan@xauat.edu.cn

通讯作者:
熊仲明，E-mail：xiongzhmgh@xauat.edu.cn

中图分类号: TU435
计量
- 文章访问数: 078
- HTML全文浏览量: 0
- PDF下载量: 0160
出版历程
- 收稿日期: 2021-12-24
- 网络出版日期: 2022-09-22
- 刊出日期: 2022-01-31

Shaking table tests on seismic response of a subway station structure in ground fissure site

CHEN Xuan^{1, 2, 3,},
XIONG Zhong-ming^{1, 2, 3, ,},
CHEN Zhi^{1, 2, 3}

1.
School of Civil Engineering, Xi'an University of Architecture and Technology, Xi'an 710055, China
2.
Key Lab of Structural Engineering and Earthquake Resistance, Ministry of Education (XAUAT), Xi'an 710055, China
3.
Shaanxi Key Lab of Geotechnical and Underground Space Engineering (XAUAT), Xi'an 710055, China

摘要

摘要: 地震和地裂缝耦合作用严重威胁着地铁工程的安全。通过开展地裂缝场地（穿越地裂缝）地铁车站结构模型的振动台试验，分析了地震作用下地裂缝场地土的加速度反应、裂缝发展和车站的加速度、应变等动力反应规律。试验结果表明：模型土在临近地裂缝的一定范围内地震响应较大，且距地裂缝相同距离处，上盘的加速度响应整体上大于下盘；地裂缝场地地铁车站峰值加速度沿结构高度的分布规律与地震强度有关，即小震作用下结构峰值加速度呈现随结构高度增大而增大的倒三角分布，强震作用下则呈现顶部和底部较大、中部相对较小的“K”型分布；地裂缝场地地铁车站地震破坏模式是地裂缝场地水平剪切变形和竖向上、下盘的错动作用使结构产生明显变形，中柱发生严重的剪压破坏，侧墙与楼板连接处出现一定的受拉损伤，从而导致结构失效；考虑竖向地震作用后，地裂缝场地地铁车站破坏更为严重，这是由于竖向地震增大了地裂缝场地动力放大效应和上、下盘错动作用。
- 地裂缝 /
- 地铁车站结构 /
- 振动台试验 /
- 地震反应
Abstract: The safety of subway is seriously threatened by the coupling effects of earthquakes and ground fissures. A shaking table test is conducted on a subway station structure in a ground fissure site (structure crossing the ground fissure), and the acceleration response and crack development of model soil with the ground fissure as well as the acceleration response and strain response of the subway station are analyzed. The results demonstrate that the seismic response of the model soil is larger near the ground fissure in a certain range, and the acceleration response of the hanging-wall is larger than that of the footwall with the same distance from the ground fissure. The distribution of the peak acceleration along the height for the subway station in the ground fissure site is related to earthquake intensities. Under small ground motions, the peak acceleration increases with the height of the structures (inverted triangle distribution). Under strong ground motions, the peak acceleration is larger at the top and bottom slabs while smaller at the middle slab ("K"-type distribution). The seismic damage mode of the subway station structure in the ground fissure site is the obvious deformation caused by horizontal shear displacement and the dislocation between the hanging-wall and the footwall. The central column has a serious compression-shear failure, and the connection of the side wall and the roof exhibits tensile damage, resulting in the failure of the underground structures. Because the vertical earthquake increases the dynamic amplification effect and aggravates the dislocation action between the hanging-wall and the footwall in the ground fissure site, the subway station in the ground fissure site is damaged more seriously.
- ground fissure /
- subway station structure /
- shaking table test /
- seismic response

HTML全文

0. 引言

钙质砂是由珊瑚骨骼、贝类、虫黄藻类等海洋生物残骸沉积而成，其主要组成成分是碳酸钙^[1-3]，是我国南海岛礁吹填的主要材料。因其生成环境、成因以及物质组成等因素影响，钙质砂具有颗粒易破碎、形状极不规则、内孔隙发育、微观结构复杂等显著区别于陆源石英砂的特点^[4-6]。随着“一带一路”国家战略和建设“海洋强国”政策方针的推进，研究钙质砂工程力学特性具有重要意义^[7-9]。

钙质砂作为填方工程的天然材料，其应力状态复杂多变，土体受到各向异性应力状态影响而产生初始静剪应力，在建（构）筑物的自重和动荷载（波浪、地震和交通荷载等）作用下，易引起地基强度降低、变形过大以及液化失稳等灾害。实际上，动荷载作用下剪切应力做功将导致材料损伤效应的累积，不排水条件下表现为孔压增长。因此，可以将孔压的升高与土体颗粒在运动或重排过程中所耗损的能量建立关联。损耗能作为标量，相较于应力、应变等矢量，可直接数学叠加，大幅度降低分析难度。Nemat-Nasser等^[10]首先提出了耗散能量的概念，建立其与残余孔压的关系，来有效地评估孔隙水压力的产生和发展过程。Kokusho^[11]和Pan等^[12]提出了土骨架破坏产生的单位体积耗散能与应变和残余孔压累积直接相关，为评价砂土在不规则循环应力条件下的抗液化能力提供了有效方法。总体而言，上述研究主要针对石英砂，能否适用于钙质砂仍需进一步探究。

本文以饱和钙质砂为研究对象，开展不排水条件下循环剪切三轴试验，探究相对密实度、初始静剪应力以及循环应力对其孔压发展的影响；同时，引入能量法，建立钙质砂孔压与损耗能之间联系，提出基于能量损耗的液化评价方法，为钙质砂地基稳定性分析提供理论依据和技术支撑。

1. 试验材料与方案

1.1 试验材料

本文试验材料为中国南海某岛礁的天然钙质砂，颗粒多呈灰白色，形状有片状、块状、棒状等，颗粒内孔隙多、微观结构复杂，如图 1所示。

图 1 典型钙质砂颗粒电镜扫描（SEM）图像

Figure 1. SEM image of typical calcareous sand particles

下载: 全尺寸图片幻灯片

经过现场取材、清水冲洗、烘干等过程后，对粒径大于5 mm的颗粒进行剔除，处理后颗粒分布级配曲线如图 2所示，主要基本物理性质参数见表 1。不难发现，试样基本不含0.1 mm以下的细颗粒，不均匀系数和曲率系数分别为6.84和0.78，属于不良级配砂土。

图 2 钙质砂颗分级配曲线

Figure 2. Grain-size distribution curve of calcareous sand

下载: 全尺寸图片幻灯片

表 1 钙质砂物理性质指标

Table 1. Physical properties of calcareous sand

相对质量密度	d₅₀/ mm	不均匀系数	曲率系数	最大孔隙比	最小孔隙比
2.79	2.0	6.84	0.78	1.15	0.87

下载: 导出CSV

| 显示表格

1.2 试验方案

结合实际工况，采用CKC三轴试验系统模拟复杂应力条件下饱和钙质砂循环剪切试验，先进行有效围压为100 kPa的等向固结后再根据试验设计的初始静偏应力状态进行非等向固结，具体方案如表 2所示。初始静剪应力比SSR和循环应力比CSR可通过式（1）和（2）计算。

表 2 不排水循环剪切试验方案

Table 2. Summary of undrained cyclic triaxial tests

试验系列	相对密实度 D_r	${q_{\text{s}}}$ / kPa	${q_{{\text{cyc}}}}$ / kPa	SSR	CSR	N_f
Ⅰ	70% （密砂）	0	20	0	0.1	232
		0	25	0	0.125	74
		0	30	0	0.15	17
		0	40	0	0.2	6
		20	30	0.1	0.15	168
		20	45	0.1	0.225	19
		20	50	0.1	0.25	3
		50	50	0.25	0.25	53
		50	60	0.25	0.3	11
		50	70	0.25	0.35	6
		80	70	0.4	0.35	14
		80	80	0.4	0.4	7
		-10	25	-0.05	0.125	78
		-10	30	-0.05	0.15	39
		-10	35	-0.05	0.175	8
		-20	20	-0.1	0.1	210
		-20	25	-0.1	0.125	11
		-20	30	-0.1	0.15	8
		-40	20	-0.2	0.1	57
		-40	25	-0.2	0.125	16
		-40	30	-0.2	0.15	8
Ⅱ	30% （松砂）	0	15	0	0.075	943
		0	20	0	0.1	120
		0	25	0	0.125	37
		0	30	0	0.15	18
		24	30	0.12	0.15	61
		24	35	0.12	0.175	16
		24	40	0.12	0.2	5
		40	15	0.2	0.075	175
		40	20	0.2	0.1	9
		50	12.5	0.25	0.0625	17
		50	15	0.25	0.075	2
		-10	12.5	-0.05	0.0625	382
		-10	15	-0.05	0.075	180
		-10	20	-0.05	0.1	11
		-20	10	-0.1	0.05	246
		-20	12.5	-0.1	0.0625	202
		-20	15	-0.1	0.075	12
		-40	5	-0.2	0.025	104
		-40	7.5	-0.2	0.0375	13
		-40	10	-0.2	0.05	2

下载: 导出CSV

| 显示表格

${\text{SSR}} = \frac{{{q_{\text{s}}}}}{{2{{p'}_0}}}\text{，}$

(1)

${\text{CSR}} = \frac{{{q_{{\text{cyc}}}}}}{{2{{p'}_0}}}。$

(2)

式中： ${q_{\text{s}}}$ 为初始静剪偏应力； ${q_{{\text{cyc}}}}$ 为循环偏应力； ${p'_0}$ 为平均有效正应力。

2. 试验结果与分析

2.1 孔压特性发展规律

图 3给出不同初始偏应力作用下饱和密砂的孔压发展规律曲线。孔隙水压力可分为两类：①随着循环荷载作用实时变化的孔压，即实线所示的瞬态孔压，这种孔压会随着循环荷载的卸载而快速消散；②每个循环加载结束，试样未及时恢复的孔压，即虚线所示的残余孔压。从图 3（a）中可以看出，对于等向固结的试样，残余孔压在前期随着荷载的施加而逐渐累积，而在后期快速增长，直至达到荷载施加前的有效围压，u_lim=100 kPa。如图 3（b）所示，在压缩静偏应力作用下，孔压在加载初期迅速累积，随着循环荷载持续进行，残余孔压逐渐趋于稳定，u_lim=64.6 kPa。在拉伸静偏应力作用下，孔压发展与压缩静偏应力时有类似的变化趋势，孔压在加载初期累积较快而后基本保持不变，u_lim=34.68 kPa。

图 3 钙质砂孔压增长变化规律

Figure 3. Development of pore water pressure of calcareous sand

下载: 全尺寸图片幻灯片

同时，通过式（3）和（4）定义固结应力比K_c和残余孔压比u_r。

${K_{\text{c}}} = \frac{{{\sigma _{{\text{v}}0}}}}{{{\sigma _{{\text{h}}0}}}}\text{，}$

(3)

${u_{\text{r}}} = \frac{u}{{{\sigma _{{\text{h}}0}}}}。$

(4)

式中： ${\sigma _{{\text{v}}0}}$ 和 ${\sigma _{{\text{h}}0}}$ 分别为初始有效竖向应力和水平应力，u为残余孔压。

图 4给出了饱和密砂的极限残余孔压比和固结应力比的关系曲线。从图中可以看出，饱和密砂的极限残余孔压比随着固结应力比的增大呈先增大后减小的趋势，在K_c=1（等向固结）时，极限残余孔压比达到最大值u_{r, lim}=1，且大致上呈线性分布，与循环应力幅值大小无明显关系。

图 4 极限残余孔压比与固结应力比的关系

Figure 4. Relationship between ultimate residual pore pressure ratio and consolidation stress ratio

下载: 全尺寸图片幻灯片

对于同一材料的砂土，其在循环荷载作用下有效应力路径将沿着平行于等向固结线（ICL）的方向逐渐靠近临界状态线（CSL），而与循环应力幅值无关，如图 5所示。因此，对于给定的初始应力状态（σ_h0，σ_v0），会与临界状态线相交于一点，且理论上初始应力点与最终应力点之间的水平距离 $\Delta u$ 为试验中的极限残余孔压，如式（5）所示。根据u_r和K_c定义，可得到两者关系如式（6），符合图 4所示的线性关系。

${u_{\lim }} = \Delta u = {\sigma _{{\text{h}}0}} - \frac{{{\sigma _{{\text{v}}0}} - {\sigma _{{\text{h}}0}}}}{{m - 1}}\text{，}$

(5)

${u_{{\text{r, lim}}}} = \frac{{{u_{\lim }}}}{{{\sigma _{{\text{h0}}}}}} = 1 - \frac{{{K_{\text{c}}} - 1}}{{m - 1}}。$

(6)

图 5 初始静剪应力状态对残余孔压影响示意图

Figure 5. Influences of initial static shear stress on residual pore pressure

下载: 全尺寸图片幻灯片

2.2 损耗能演化规律

动荷载作用下饱和砂土损耗的能量主要用于颗粒的相对运动和重新排列。因此，引入能量法，提出基于损耗能的砂土液化评价方法。循环加载过程中一个振次的损耗能W可用应力-应变滞回圈的面积表示，即：

$W = \sum\limits_{i = 1}^{n - 1} {\frac{1}{2}} ({q_{i + 1}} + {q_i})({\varepsilon _{{\text{a, }}i + 1}} - {\varepsilon _{{\text{a, }}i}}) 。$

(7)

式中：n为计算增量的总个数， ${q_i}$ 和 ${\varepsilon _{{\text{a, }}i}}$ 分别为第i个增量的偏应力和轴向应变。

图 6分别给出饱和钙质砂在不同初始静偏应力作用下残余孔压比与正交化损耗能的内在关系，正交化损耗能W_n为损耗能W与初始有效水平正应力 ${\sigma _{{\text{h0}}}}$ 的比值。结果显示：饱和密砂的残余孔压初期增长缓慢，随着W_n的增大而较快增长，最后趋于稳定；在饱和松砂中也观察到类似的变化趋势。这说明残余孔压与损耗能的关系主要取决于初始应力条件。

图 6 残余孔压比与损耗能的关系

Figure 6. Relationship between residual pore pressure ratio and dissipated energy

下载: 全尺寸图片幻灯片

从图 7可以看出，饱和钙质砂在失稳破坏时所积累的损耗能随着初始静剪应力的增加而增加；对于同一初始应力状态，密砂所需能量始终大于松砂。研究表明^[13-14]，饱和砂土在循环荷载作用下损耗能主要与初始应力和相对密实度有关，受循环荷载幅值影响极小，具体可用式（8）表示：

${W'_{\text{n}}} = {10^{a\left( {{D_{\text{r}}} - 0.78} \right)}}{10^{b\left( {{\text{SSR}} - 1.0} \right)}}。$

(8)

图 7 损耗能与初始静剪应力比的关系

Figure 7. Relationship between dissipated energy and initial static shear stress ratio

下载: 全尺寸图片幻灯片

式中：a和b为经验参数，根据本次试验数据可分别取0.65，1.5。图 8对损耗能的试验实测值与通过式（8）所得的预测值进行对比，发现两者基本落在斜率为1的对角线两侧，表明能量模型可较好地预测不同试验条件下饱和钙质砂的损耗能。

图 8 损耗能实测值与预测值

Figure 8. Measured and predicted values of dissipated energy

下载: 全尺寸图片幻灯片

3. 结论

（1）饱和钙质砂的极限残余孔压比随固结应力比呈先增大后减小的趋势，在K_c=1时存在最大值，临界状态理论可以解释此现象。

（2）不排水循环加载条件下饱和钙质砂的损耗能与试样的初始静剪应力比和相对密实度有关，受循环应力比影响极小，可通过构建的能量模型较好地预测不同试验条件下饱和钙质砂所累积的损耗能。

图 1 剪切型模型土箱

Figure 1. Laminar shear soil box

下载: 全尺寸图片幻灯片

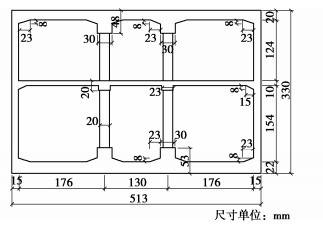

图 2 地铁车站模型结构横断面图

Figure 2. Cross section of model structures for subway station

下载: 全尺寸图片幻灯片

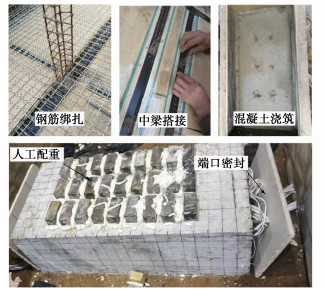

图 3 模型结构制作过程

Figure 3. Manufacturing process of model structures

下载: 全尺寸图片幻灯片

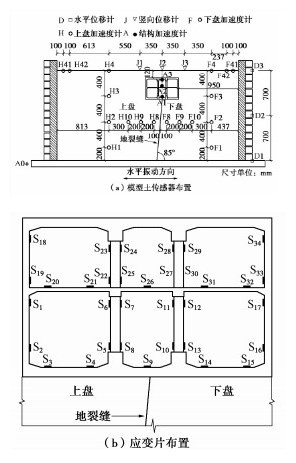

图 4 测点布置

Figure 4. Layout of sensors

下载: 全尺寸图片幻灯片

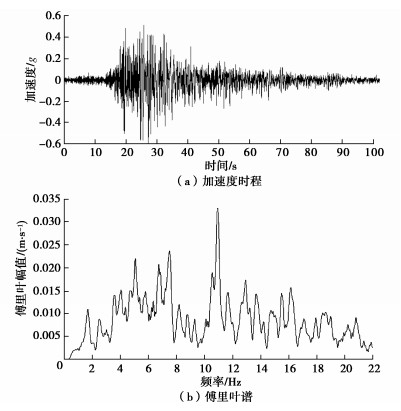

图 5 加载地震波加速度时程及频谱图

Figure 5. Time curves of seismic acceleration and frequency spectra

下载: 全尺寸图片幻灯片

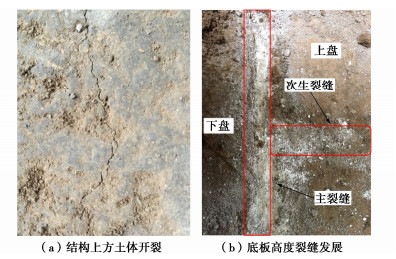

图 6 模型土宏观现象

Figure 6. Macroscopic phenomena of model soil

下载: 全尺寸图片幻灯片

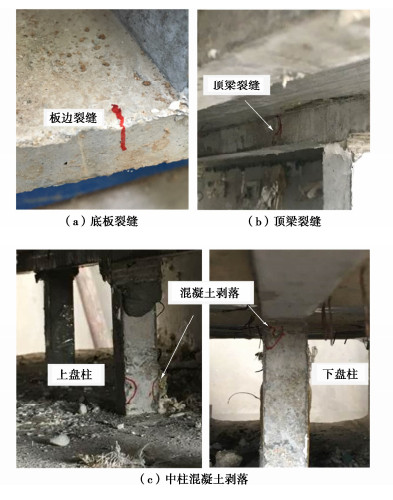

图 7 模型结构破坏现象

Figure 7. Damage phenomena of model structures

下载: 全尺寸图片幻灯片

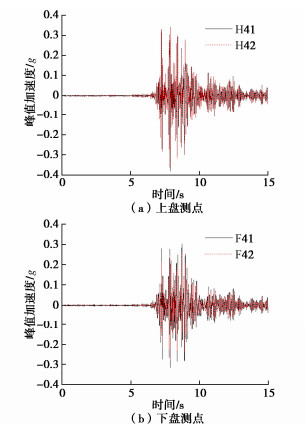

图 8 振动边界效应验证

Figure 8. Verification of vibration boundary effect

下载: 全尺寸图片幻灯片

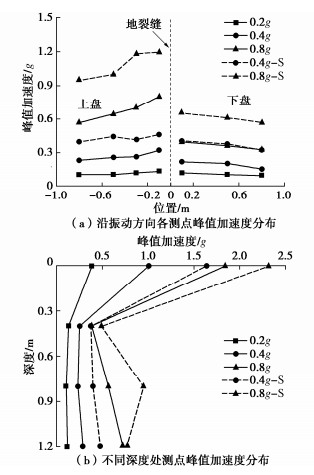

图 9 模型土峰值加速度反应

Figure 9. Peak accelerations of model soil

下载: 全尺寸图片幻灯片

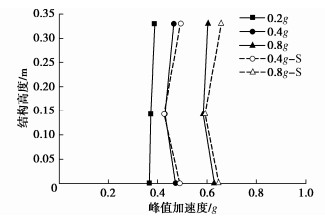

图 10 模型结构峰值加速度反应

Figure 10. Peak accelerations of model structures

下载: 全尺寸图片幻灯片

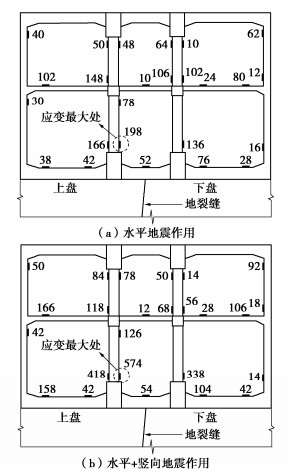

图 11 模型结构的应变幅值分布

Figure 11. Strain amplitude of model structures

下载: 全尺寸图片幻灯片

表 1 模型主要相似系数

Table 1 Similitude ratios of models

类型	物理参数	相似关系	相似系数
类型	物理参数	相似关系	结构	土
几何特征	长度L	${S_L}$	1/40	1/40
	惯性矩I	${S_I} = S_L^4$	3.91×10^-7	—
	位移u	${S_u} = {S_L}$	1/40	1/40
材料特征	等效密度ρ	${S_\rho } = {S_E}/({S_a}{S_L})$	4	—
	弹性模量E	${S_E}$	1/5	0.11
	质量m	${S_m} = {S_E}S_L^2/{S_a}$	6.25×10^-5	—
动力特性	应力σ	${S_\sigma } = {S_E}$	1/5
	应力ε	${S_\varepsilon }$	1	1
	加速度a	${S_a}$	2	2
	时间t	${S_t} = {({S_L}/{S_a})^{1/2}}$	0.112	0.112
	频率f	${S_f} = 1/{S_t}$	8.94	8.94

下载: 导出CSV

表 2 振动台试验加载工况

Table 2 Loading programs of shaking table tests

序号	地震动	输入峰值加速度/g
序号	地震动	水平向	竖向
1	白噪声	0.05	0.05
2	江油波	0.10	—
3	白噪声	0.05	0.05
4	江油波	0.20	—
5	白噪声	0.05	0.05
6	江油波	0.30	—
7	白噪声	0.05	0.05
8	江油波	0.40	—
9	江油波	0.40	0.26
10	白噪声	0.05	0.05
11	江油波	0.60	—
12	白噪声	0.05	0.05
13	江油波	0.80	—
14	江油波	0.80	0.52
15	白噪声	0.05	0.05
16	江油波	1.20	—
17	江油波	1.20	0.78
18	白噪声	0.05	0.05

下载: 导出CSV

表 3 模型土地表最大沉降量

Table 3 Seismic settlements of ground surface

地震作用类型	输入峰值加速度	地表沉降/mm
地震作用类型	输入峰值加速度	J1	J2	J3
水平地震	0.2g	0.26	0.20	0.31
	0.4g	1.79	1.15	1.91
	0.8g	1.66	1.25	1.96
	1.2g	3.12	1.95	3.13
水平+竖向地震	0.4g	1.69	1.04	1.16
	0.8g	6.06	1.11	4.29
	1.2g	6.60	2.76	5.92

下载: 导出CSV
