Inverse value of proportional coefficient of horizontal subgrade reaction m for Shanghai clayey soils and its engineering verification
-

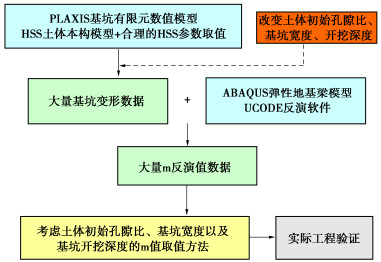

摘要: 水平基床比例系数m是弹性地基梁法计算基坑变形的最关键参数，然而既有规范提供的m取值范围大，且尚未合理反映土体力学特性和基坑尺寸的影响。讨论了现有不同规范中m值规定的差异和不足，指出比例系数m本质上是一个简化的工程土体变形计算参数。对于基坑工程，m应当与土性参数、基坑开挖深度及宽度等相关。基于土体小应变硬化模型及合理的参数取值方法，通过数值计算获取了大量基坑算例的变形数据，再通过反分析建立了一套考虑土体参数（初始孔隙比）、基坑开挖深度及宽度的上海黏性土m值的实用取值方法。基于该取值方法，采用弹性地基梁法计算了上海地区25个实际基坑工程围护结构的变形。结果表明，基坑围护墙最大水平位移的计算值与实测值较为接近，平均误差为2.6%。该方法解决了上海地区实际基坑工程中黏性土m值如何准确且快速取值的难题，也为其他地区建立类似取值方法提供了有益的借鉴。Abstract: The proportional coefficient of horizontal subgrade reaction m is a key parameter to calculate the deformation of retaining wall in excavations using the method for beams on elastic subgrade. However, the range of m value recommended in the existing design codes is quite large and does not consider the effects of soil properties and excavation dimensions. In this study, the differences and deficiencies of m value in different codes are firstly discussed, pointing out that actually m is a simplified parameter for deformation calculation in practice. For excavation, m should be related to the soil properties and excavation width and depth. Through the numerical analyses using HSS model and the appropriate soil parameters, lots of excavation deformation data are obtained by changing the excavation dimensions and void ratio of soils. Then inverse calculation is performed, and an empirical formula for m is proposed. By means of this method, the m values of the soils in 25 excavation projects in Shanghai are determined, and the associated deformations are calculated. The results show that the calculated maximum horizontal displacements of retaining wall are close to the measured ones, with an average error of 2.6%. The proposed method provides an accurate and efficient approach for determining m value for Shanghai clayey soils as well as an important reference for determining m value in other regions.
-
0. 引言
岩体中存在裂隙、节理、弱面及断层等不同尺寸、不同赋存状态的原生不连续面,这些不连续结构面弱化了岩体的强度和刚度[1]。在实际工程中,承受外部荷载下的岩体将于已有裂隙、节理和弱面等不连续面附近产生新的裂纹,新裂纹的萌生、扩展和贯通将会导致岩体失稳破坏[2],因此,研究裂隙岩体裂纹起裂、扩展特征以及裂纹萌生的力学响应机制在学术界和工程界都尤为重要。
近年来,国内外学者对单轴压缩下单裂隙岩体裂纹起裂、扩展和破坏模式进行了大量试验和数值模拟研究,取得了可喜的研究成果[3-9]。蒋明镜等[10]将自定义的胶结接触模型嵌入离散元程序,建立了单裂隙试样模型进行单轴压缩数值试验,并结合理论分析对单裂隙试样应力场进行了研究；袁媛等[11]、左江江等[12]、郭奇峰等[13]利用数字图像相关方法对单裂隙类岩体材料单轴压缩过程中全局应变演化进行了分析,得出了不同倾角下裂隙类岩体材料的裂纹起裂、扩展和破坏规律；Liu等[14-15]、Jin等[16]制备了单裂隙类岩体试件并进行单轴压缩试验,结合离散元程序研究了不同倾角下裂隙类岩体试件的裂纹起裂、扩展和破坏模式,同时,对裂纹发育过程中出现的颗粒位移场进行了分析。上述研究结果表明,学者们大多数从不同的分析方法和手段对裂隙岩体裂纹起裂、扩展和破坏模式进行研究,而裂隙参数的变化对裂隙岩体裂纹起裂、扩展和破坏模式即存在不同影响,且自然界和工程界岩体中裂隙错综复杂,形态不一,因此,研究裂隙参数变化对裂隙岩体裂纹演化特征及规律的影响十分必要。
分析上述研究成果发现,单轴压缩下水平单一张开裂隙岩体的裂纹基本起裂于预制裂隙中部附近,但部分文章中试验结果显示：水平裂隙试件裂纹起裂于预制裂隙尖端[17-18]。Miao等[17]研究成果中,单一非填充裂隙岩体预制裂隙中部附近出现拉伸裂纹,当裂隙试件被水泥和树脂材料填充后,预制裂隙面从张开到近似闭合,水平裂隙试件裂纹起裂于预制裂隙尖端；蒲成志等[18]开展了水平裂隙类岩试件单轴压缩试验,出现了预制裂隙中部起裂和尖端起裂两种不同状态,其试验中裂隙张开度较小（0.4 mm）,且试验中由于预制裂隙的制备过程可能导致预制裂隙张开度不一,从而导致水平裂隙试件起裂模式的差异。
为了研究裂隙张开度对单一水平裂隙岩体裂纹起裂、扩展和破坏模式的影响,本文通过制备不同张开度水平裂隙类岩体试件进行单轴加载试验,裂隙张开度均为1 mm以下,并基于颗粒流程序PFC2D建立水平裂隙体模型开展单轴压缩数值模拟以对试验结果进行验证和完善；为了深入研究不同张开度水平裂隙试件裂纹起裂机制,建立固支梁模型对水平裂隙试样起裂机制进行分析,同时采用数值模拟对梁模型分析结果进行验证；最后,结合数值模拟从预制裂隙面压缩变形角度对张开度影响的水平裂隙试件起裂特征进一步解释。
1. 试验方案
本次试验的水泥砂浆材料按425标号白水泥∶细砂∶水=5∶5∶2的质量比配合制备而成,为了消除河砂中土对试验结果的干扰,对细砂进行1.25 mm孔径筛子筛分再水洗、晾干处理。将不同厚度钢片表面涂油并预置入模具内,待试件初凝后拔出预埋钢片以形成不同张开度预制裂隙,试件振捣成型24 h后拆模,将合格试件放入养护箱标准养护28 d。
试件外形尺寸高×宽×厚为200 mm×150 mm× 50 mm,裂纹长度为2a=30 mm,裂隙张开度b分别为0.1,0.2,0.4和0.8 mm,共计4种张开度,预制裂隙倾角水平,不同工况试件以及完整试件各制备8个,以便减小数据离散性带来的误差。
裂隙试件制备示意图见图1。
单轴压缩室内试验采用RMT-150B岩石力学试验机,结合试件尺寸对试验机进行改装（如图2）,改装后的试验机能够实现对矩形试件进行力及位移控制加载。本次试验加载方式为力控,加载速度为200 N/S。在相同试验条件下,对水泥砂浆制备的完整试件进行单轴压缩、巴西劈裂和直剪试验,整理出类岩体材料的物理力学参数见表1。
表 1 类岩材料物理力学参数Table 1. Physical and mechanical parameters of rock-like materials试件类型 密度/(kg·m-3) 单轴抗压强度/MPa 弹性模量/GPa 泊松比 抗拉强度/MPa 黏聚力/MPa 摩擦角/(°) 类岩体试件 2145 33.28 7.63 0.211 2.64 6.49 33.75 2. 试验结果分析
2.1 裂纹起裂和扩展模式分析
在进行室内试验时,采用高速摄像机实时拍摄记录裂隙试件裂纹起裂扩展过程,并采用图像编辑软件对已拍摄视频进行图像帧数截取处理。不同张开度水平裂隙试件的裂纹起裂模式见图3。图3显示：加载过程中,0.1 mm张开度裂隙试件裂纹起裂于预制裂隙两尖端,张开度为0.2 mm时微裂纹萌生于预制裂隙右尖端和中部,0.4 mm和0.8 mm张开度裂隙试件微裂纹萌生于预制裂隙中部且沿着受力方向扩展。说明随着裂隙张开度的增加,裂纹起裂位置由预制裂隙尖端向预制裂隙中部转移。
![]()
图 3 不同裂隙张开度下水平裂隙试件裂纹起裂模式Figure 3. Crack initiation modes of horizontal fissure with different fissure apertures试验结果表明：水平裂隙试件裂纹起裂时中部拉伸裂纹扩展到一定路径后由于拉应力不足而停止扩展。观看录像和按帧数处理的图像,将中部拉伸裂纹扩展到最大路径时刻的图像绘制于图4,使用绘图软件将中部拉伸裂纹扩展的竖向高度根据比例计算并同时标注于图4中。结合录像和图4发现：不同张开度水平裂隙试件初始起裂裂纹在扩展一段时间后均滞停,在保持滞停状态一定时间后初始萌生裂纹从裂尖开始发生闭合现象,肉眼可见的裂隙出现缩短,随后出现剪切裂纹。张开度0.1 mm裂隙试件剪切裂纹并未萌生于预制裂隙尖端,而是以远场裂纹的形式于试件斜对角出现。观察预制裂隙中部萌生的拉伸裂纹发现,张开度为0.2 mm及以上时,中部拉伸裂纹扩展长度随张开度增大而增加,推测出现此现象的原因是：0.2 mm张开度裂隙试件中部拉伸裂纹起裂并扩展后,预制裂隙中部出现较大竖向位移,预制裂隙面开始接触,抑制了拉伸裂纹的发育；当张开度为0.4 mm和0.8 mm时,裂隙张开度较大,预制裂隙面接触需要拉伸裂纹扩展更长甚至于预制裂隙面不出现接触现象,拉伸裂纹可以得到充分发育,但是发育到一定程度后会因拉应力不足而扩展滞停,因此,虽然中部拉伸裂纹随裂隙张开度增加而出现增大,但0.4 mm和0.8 mm上部拉伸裂纹扩展长度相差不大。
![]()
图 4 水平裂隙类岩试件裂纹扩展路径Figure 4. Crack growth paths of horizontally fissured rock-like specimens2.2 破坏模式分析
不同张开度水平裂隙岩体的破坏模式见图5,可以观察到,不同张开度水平裂隙试件的最终破坏模式均以剪切裂纹与预制裂隙面、试件加载面相互贯通的对角剪切破坏为主,但从裂纹萌生扩展到裂纹破坏模式过程中可以发现：0.1 mm和0.2 mm张开度裂隙试件的尖端微裂纹在最终破坏模式中已经消失；0.4 mm张开度裂隙试件的上部拉伸裂纹部分闭合,下部拉伸裂纹已经消失；0.8 mm张开度裂隙试件的上部拉伸裂纹也出现闭合缩短现象,但下部拉伸裂纹增长。通过对录像的反复查看,发现水平裂隙初始微裂纹的闭合缩短现象出现在剪切裂纹萌生前后,随着剪切裂纹的扩展,最初萌生的裂纹闭合现象逐渐显著。因此,水平裂隙试件初始萌生裂纹的闭合缩短甚至消失极可能是由于剪切位移的推动,使得预制裂隙面附近萌生的竖向拉伸裂纹逐渐闭合。
![]()
图 5 不同裂隙张开度下水平裂隙试件破坏模式Figure 5. Failure modes of horizontally fissured specimens with different fissure apertures3. 数值模拟分析
3.1 数值模型建立及细观参数标定
为了分析试验中水平裂隙类岩试件裂纹起裂的微观机理,本文采用颗粒流程序PFC2D对裂隙模型进行单轴压缩数值模拟试验。颗粒流程序中包含两种基本模型：接触黏结模型和平行黏结模型。大量研究结果表明[14-16,19-21],平行黏结模型下的数值模型破坏模式能够良好吻合岩石和类岩体材料,且可控性以及适用性更强,因此,本文选用平行黏结模型进行数值模拟。
利用PFC2D建立了二维数值模型,二维模型尺寸长×高为150 mm×200 mm,通过“试错法”对模型微观参数进行标定,本次数值模拟选用实验室测试中得到的应力-应变曲线、峰值强度、弹性模量以及破坏模式为目标变量进行参数标定[14],直到数值模型宏观力学特性与室内试验基本一致。完整数值模型粒子个数为44285个,数值模拟结果与室内试验结果对比见图6。试验中完整试件应力应变曲线有明显的初始压密、弹性变形和塑性屈服3个变形阶段,且初始压密及塑性屈服阶段长,这是因为水泥砂浆类岩试件内部存在较多微空隙等缺陷,而数值模拟曲线上升段近似直线增长。完整数值模型峰值强度为33.10 MPa,弹性模量为7.49 GPa,破坏模式与试验结果基本一致,说明此微观参数下的数值模型模拟结果能较好的反映试验中岩体的宏观力学特性。数值模型细观力学参数见表2。
![]()
图 6 数值模拟与室内试验结果对比Figure 6. Comparison between numerical simulations and laboratory test results表 2 数值模型微观力学参数Table 2. Microscopic parameters of numerical model粒径/mm 颗粒接触模量/GPa 颗粒刚度比 颗粒摩擦系数 黏结模量/GPa 黏结刚度比 黏结摩擦系数 黏结抗拉强度/MPa 黏结内聚力/MPa 0.7~1.05 4.5 2.5 0.4 4.5 2.8 0.4 13.5±2.7 13.5±2.7 3.2 起裂模式与位移场分析
研究结果表明,裂纹两侧细观颗粒位移场变化揭示了初始裂纹面附近裂纹的萌生状态和受力特征[16, 19, 22-23]。数值模拟中颗粒受力主要出现3种位移场类型[23],即拉伸断裂下的I型位移场、剪切断裂下的II型位移场和拉伸-剪切混合断裂下的III型位移场,见图7。笔者对不同张开度水平裂隙数值模型单轴压缩下裂纹起裂模式和初始裂纹周边细观颗粒位移场进行监控并记录,见表3。可以观察到,裂隙模型的裂纹起裂状态受裂隙张开度的影响发生变化：张开度从0.1 mm到0.8 mm变化时,裂隙模型的起裂步数依次为55280,48520,47010和42500步（考虑类岩体的颗粒黏结模型,裂纹起裂[24]为模型中微裂纹数量达到峰值强度时裂纹数量的0.25%）,对应的起裂应力依次为12.21,10.83,10.28和9.79 MPa。随着裂隙张开度的增加,裂纹起裂位置由预制裂隙尖端向预制裂隙中部转移。这与试验结果相一致。
![]()
图 7 位移矢量定义的3种主要位移场类型Figure 7. Three types of displacement fields defined by displacement vector表 3 数值模拟水平裂隙试件裂纹起裂模式以及预制裂隙附近位移场状态Table 3. Crack initiation modes and surface displacement fields of simulated prefabricated fissure张开度 裂纹起裂模式 预制裂隙附近位移场 0.1 mm
0.2 mm
0.4 mm
0.8 mm
从裂纹面颗粒位移场来看,裂隙模型张开度大于0.1 mm时,预制裂隙面中部附近出现明显Ⅰ型位移场引起的拉伸断裂,位移矢量方向如图7（a）所示,揭示了试验过程中裂隙面中部拉伸裂纹产生的微观机理；当裂隙张开度为0.1 mm时,预制裂隙左尖端下方出现如图7（b）所示的剪切断裂现象,预制裂隙右尖端上下均出现了Ⅰ型位移场引起的拉伸裂纹,而裂隙面中部颗粒位移矢量几乎与初始裂纹面平行,说明预制裂隙面已经出现闭合现象,裂隙中部应力集中现象不明显,微裂纹于预制裂隙尖端起裂,这与试验测试结果相一致。
4. 力学模型与数值模拟验证
4.1 力学模型
裂隙体数值计算模型中颗粒体运动矢量表明：预制裂隙中部拉伸裂纹的萌生,是由于均布压应力作用下,导致预制裂隙面发生挠曲变形,并在挠曲位移最大的裂隙面中部产生超过材料抗拉强度的拉应力引起的。为此,笔者将张开裂隙一侧的裂隙面简化为梁模型[25],尝试揭示微裂纹萌生的力学机理。
预制裂隙位于试件几何中心,且预制裂隙长度和试件宽度比为1/5,当预制裂隙面压缩变形时,预制裂隙尖端的颗粒和黏结将对其转动产生约束作用,导致裂隙试件在单轴压缩过程中预制裂隙尖端存在难压密三角区域,如图8所示,因此,笔者将梁模型细化为均布荷载作用下两端固定的梁模型（以下简称“固支梁”模型）,如图9所示。
![]()
图 8 压缩闭合状态下预制裂隙尖端三角区域Figure 8. Triangular region of prefabricated fissure tip under compression closed state图9中固支梁在均布竖向荷载作用下,跨中弯矩及挠度最大,此位置拉应力最大,本文将拉应力达到材料屈服强度时的跨中挠度定义为临界挠度。
当预制裂隙张开度较小（小于两倍临界挠度）时,预制裂隙上下面挠曲变形达不到临界挠度值,跨中最大拉应力小于材料抗拉强度,微裂纹发育的驱动力由跨中拉应力转化为尖端压应力,相应地,初始微裂纹萌生位置由预制裂隙中部向两端转移；因此0.1 mm张开度裂隙岩体在裂纹萌生前即出现预制裂隙面接触闭合现象,微裂纹起裂于预制裂隙两尖端。随着预制裂隙张开度的增加,当其超过两倍临界挠度值时,中部拉伸裂纹萌生前并未出现裂隙面接触闭合现象,受压下的预制裂隙面挠曲变形能够得到充分发挥,此时,固支梁模型跨中拉应力超过材料抗拉强度,中部萌生拉伸裂纹。因此出现随预制裂隙张开度增大,微裂纹起裂位置由两端向中部转移的试验现象。
根据结构力学解,受均布荷载作用的两端固支梁模型最大挠度f在跨中,为
f=q(2a)4384EI。 (1) 式中
q 为作用于梁上的均布荷载；a为梁的半长；E为弹性模量；I为梁的截面惯性矩。弯矩作用下,截面最大拉应力表达式为
σ=MW, (2) 式中,
M 为固支梁模型跨中弯矩,W 为固支梁模型截面抵抗矩。将式（1）,以及固支梁模型跨中弯矩和截面抵抗矩表达式代入式（2）,可以得到固支梁模型跨中拉应力表达式为
σ=384EI4b′h2⋅f(2a)2。 (3) 式（3）中,
b′ 为梁截面宽度,h 为梁截面受力高度。式（3）表明：当裂隙体材料抗拉强度为常数时,临界挠度与梁长的平方成正比；当梁长为固定值时,初始微裂纹发育时的临界挠度也将是定值。4.2 数值模拟分析验证
如表3数值模拟结果所示,预制裂隙张开度处于0.1～0.2 mm之间时,微裂纹萌生位置处于预制裂隙尖端向中部附近转移的过渡阶段。观察式（1）发现,在固支梁截面属性和受力状态保持一致条件下,梁跨中挠度随梁长增加而增大,相应地,如式（3）所示,随着梁长度的增加,临界挠度增大,即其拉应力达到其屈服强度时的挠度增大；跨中挠度保持不变情况下,固支梁模型跨中最大拉应力将随梁长增加而减小。该理论表明：在张开度保持不变条件下,随着预制裂隙长度的增大,初始微裂纹起裂位置将从预制裂隙中部向裂尖转移。
为了验证固支梁模型在解析水平裂隙微裂纹起裂机制方面的适用性,本文在前述裂隙体模型基础上,通过改变数值模型中0.2 mm张开度裂隙的长度,获得不同裂隙长度数值分析模型,在相同数值计算条件下,对其进行计算和分析。为保证裂隙长度改变后的数值模型满足固支梁模型条件,即不会出现裂隙长度增加而带来裂隙体模型中裂隙长与试件宽之比的变化,在生成不同长度裂隙体模型的同时,按裂隙长度比值缩放数值模型尺寸。因此,生成张开度为0.2 mm,裂隙长度为40 mm和50 mm的数值模型,相应的试件尺寸按4/3和5/3增大,其他参数保持不变,具体参数见表4,其他参数同表2所示。
表 4 数值模型参数Table 4. Parameters of numerical model裂隙长度/mm 模型尺寸/（mm×mm） 颗粒数/个 裂隙张开度/mm 40 200×267 78780 0.2 50 250×333 123034 改变裂隙长度及模型尺寸后,裂隙体数值模型微裂纹起裂模式见表5。表5显示：保持张开度不变条件下,随着预制裂隙长度的增加,初始微裂纹起裂位置从预制裂隙中部向裂尖转移,即与前文所述固支梁模型预测结果相一致,验证了固支梁模型在预测张开裂隙微裂纹萌生机理方面的适用性。
表 5 不同长度水平裂隙试件裂纹起裂模式以及预制裂隙附近位移场状态Table 5. The crack initiation mode and the displacement field near the prefabricated fissure of the specimens with different lengths of horizontal fissure张开度 裂纹起裂模式 预制裂隙附近位移场 0.2 mm
0.2 mm
5. 预制裂隙面变形特征分析
5.1 数值模型预制裂隙周边环境设置
为了进一步分析加载过程中水平裂隙岩体预制裂隙面位移变化特征,对建立的数值模型裂隙周边环境设置后,再进行单轴压缩数值模拟试验,图10为裂隙体数值模型黏结状态和裂隙周边环境处理图示。将预制裂隙面上方一层颗粒和下方一层颗粒分别创建分组并命名为Group_above和Group_below,并通过FISH语言监测并记录两组颗粒的竖向位移数据。对上组全部颗粒和下组全部颗粒的位移取平均值,再将上下两组竖向平均位移的绝对值相加,为预制裂隙面竖向变形量。相比测量圆而言,直接监测裂隙面颗粒的位移数据可以更精准的获取预制裂隙面变形数据。
![]()
图 10 张开度0.1 mm下水平裂隙数值模型处理图Figure 10. Processing chart of horizontal fissure model with aperture of 0.1 mm5.2 预制裂隙面变形特征分析
水平裂隙数值模型单轴压缩过程中预制裂隙面竖向位移演化过程曲线如图11所示。由图11可得：0.1～0.4 mm张开度裂隙模型在单轴压缩过程中预制裂隙面变形量均达到了相应的裂隙张开度,裂隙张开度越小到达越早,表明加载过程中,此张开度区间预制裂隙面均发生接触闭合现象,且由于0.1 mm张开度裂隙的张开度过小,在加载中前期就已出现裂隙面闭合现象。
![]()
图 11 不同张开度裂隙面竖向位移演化过程曲线Figure 11. Evolution curves of vertical displacement of fissure surfaces with different apertures值得注意的是：图11所示预制裂隙面竖向位移量为裂隙长度范围内颗粒位移量的平均值,但是在预制裂隙闭合前,在均布荷载作用下裂隙面将发生光滑连续的挠曲变形,因此,预制裂隙跨中挠度大于图11所示裂隙面平均竖向位移。
对加载步数位于40000～56000步之间的裂隙面竖向位移曲线放大发现：不同张开度裂隙试件裂隙面竖向位移曲线均出现了转折点,张开度从0.8 mm到0.1 mm出现的转折点分别为A,B,C,D点,且转折点出现的计算时步与微裂纹起裂的计算时步基本一致,即微裂纹起裂的同时裂隙面竖向位移出现突变,这是与微裂纹萌生导致裂隙面竖向位移突变相吻合。但是图11所示的A,B,C,D点,并没有在同一位置,而是分布于0.06～0.07 mm之间,并随张开度的增大而减小,这与固支梁模型给定的式（3）所揭示规律并不一致,这是因为,基于固支梁模型得到的公式（3）,是建立在张开裂隙面两端为固定支座的假设基础上得到的,但是实际情况下,裂隙面两端并不严格满足固定支座条件,而且支座约束能力将随张开度的增大而减弱,相应地,临界挠度值将变大。
6. 结论
通过对水泥砂浆材料制备的含水平裂隙类岩体试件进行单轴压缩试验,发现张开裂隙微裂纹发育规律受张开度的影响,据此提出固支梁简化计算力学分析模型用以分析和阐释张开度影响机理,得到以下结论：
（1）室内测试与数值模拟试验揭示：随预制水平裂隙张开度的增大,水平裂隙类岩体试件微裂纹起裂位置从预制裂隙尖端向中部转移；张开度越大,预制裂隙中部发育的拉伸微裂纹扩展路径越长；剪切裂纹的发育和扩展使得预制裂隙中部拉伸裂纹闭合甚至消失。
（2）结合室内测试及数值模拟试验中裂隙面上微裂纹发育规律及扩展模式,提出了用于阐释张开裂隙微裂纹萌生机理的固支梁模型,并基于数值计算模型对所提出的固支梁模型的适用性进行验证。
（3）在阐明固支梁模型适用性的基础上,对张开裂隙微裂纹萌生机理进行分析和探索。
-
![]()

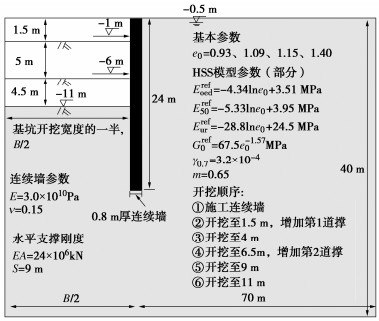

图 3 不同孔隙比和基坑宽度下各开挖阶段基坑围护结构最大侧向变形
Figure 3. Maximum staged lateral deformations of excavation under different void ratios and excavation widths
![]()

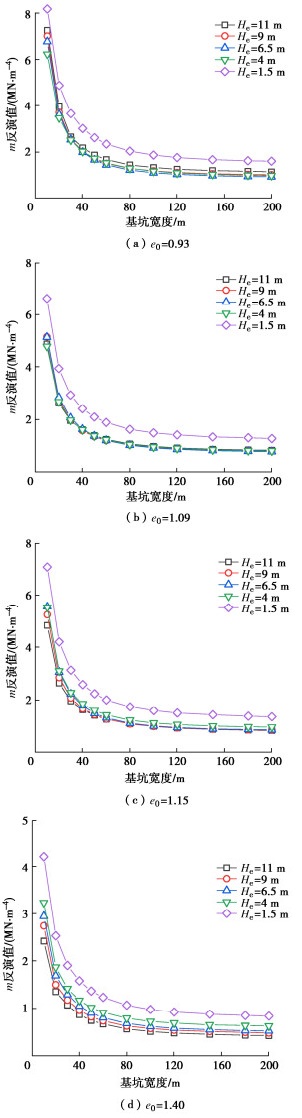

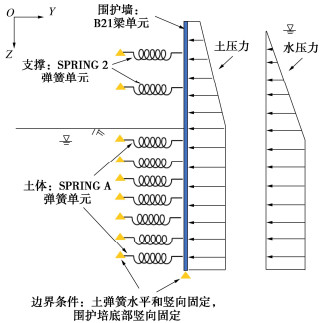

图 5 不同孔隙比和基坑宽度下各开挖阶段m反演值
Figure 5. The inverse calculated m-values under different conditions
![]()
图 11 围护墙最大侧移的计算值和实测值的比较(25个基坑)
Figure 11. Calculated and measured maximum lateral deformations (25 excavations)
![]()

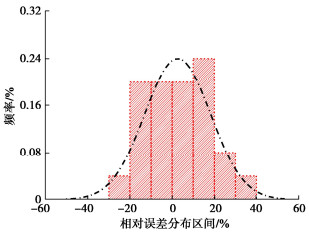

图 12 变形计算值与实测值相对误差分布直方图
Figure 12. Histogram of relative error distribution between calculated and measured deformations
表 1 《建筑桩基技术规范》[16]m取值规定
Table 1 m values in China's technical code for building pile foundations
地基土类别 预制桩、钢桩 灌注桩 m/
(MN·m-4)位移/
mmm/
(MN·m-4)位移/
mm淤泥；淤泥质土；饱和湿陷性黄土 2~4.5 10 2.5~6 6~12 流塑、软塑状黏性土；e > 0.9粉土；松散粉细砂；松散、稍密填土 4.5~
6.010 6~14 4~8 可塑状黏性土、湿陷性黄土；e=0.75~0.9粉土；中密填土；稍密细砂 6.0~
1010 14~35 3~6 硬塑、坚硬状黏性土、湿陷性黄土；e < 0.75粉土；中密的中粗砂；密实老填土 10~22 10 35~
1002~5 中密、密实的砾砂、碎石类土 100~
3001.5~3 注：①位移指单桩地面处水平位移，当桩顶位移大于表列数值或灌注桩配筋率较高（≥0.65%）时，m值应适当降低，当预制桩的水平位移小于10 mm时，m值可适当提高；②当水平荷载为长期或经常出现的荷载时，应将表列数值乘以0.4采用。
下载: 导出CSV
表 2 上海市《基坑工程技术标准》[3]m取值规定
Table 2 m values in Shanghai's technical code for excavation engineering
地基土分类 m/(MN·m-4) 流塑的黏性土 1~2 软塑的黏性土、松散的粉性土和砂土 2~4 可塑的黏性土、稍密~中密的粉性土和砂土 4~6 坚硬的黏性土、密实的粉性土、砂土 6~10 水泥土搅拌桩加固，置换率 > 25% 水泥掺量 < 8% 2~4 水泥掺量 > 13% 4~6
下载: 导出CSV
表 3 现有规范m取值的对比
Table 3 Comparison of m values in existing technical codes
不同方法 优点 不足 m/(MN·m-4) 式（1） m与土体参数（抗剪强度指标）有定量关系；m与坑底变形量相关，体现了一定的非线性 ①基坑坑底处变形未知，通常取vb=10或迭代计算；
②m作为表征土体水平刚度的参数，理论上应与土体模量参数相关。7.35
（假设vb=10 mm）式（2） m与桩基临界荷载、临界位移及桩身参数等建立定量关系 ①水平受荷桩与基坑卸荷开挖，二者的受力机制不同，建筑桩基技术规范中m取值方法可能不适用于基坑工程中；
②未能考虑土体分层的情况，计算出的m值实质上是一个综合参数；
③板式支护结构最大变形一般在坑底附近，而非地面桩顶处。— 表 1 根据地基土类别、桩的类型和位移给出经验取值区间；与桩顶变形量相关，体现非线性 ①取值区间范围较大；
②板式支护结构最大变形一般在坑底附近，而非地面桩顶处；
③水平受荷桩与基坑开挖中围护结构的受力机制不同。5.25
（取表 1平均值）表 2 根据地基土类别，给出经验取值区间 ①取值区间范围较大；
②未能建立m值与土性参数的定量关系。3.0
（取表 2平均值）
下载: 导出CSV
表 4 上海不同宽度基坑工程m反演值对比
Table 4 Comparison of m values obtained from inverse analyses of two excavations with different widths
下载: 导出CSV
表 5 上海典型黏性土参数
Table 5 Typical soil parameters for Shanghai clayey soils
土层 初始孔隙比e0 重度γ/(kN·m-3) 压缩模量Es1-2 /MPa 黏聚力ccu/
kPa内摩擦角φcu /
(°)② 0.93 18.4 4.63 24.2 18.4 ③ 1.15 17.5 3.29 9.8 17.4 ④ 1.40 16.8 2.27 11.9 13.2 ⑤1 1.09 17.7 3.72 18.6 16.4 ⑤3 0.99 18.0 4.63 20.9 18.0 注：表中参数均为文献[5]统计的上海各黏性土层的平均值。
下载: 导出CSV

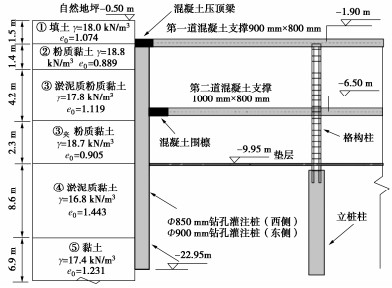

表 6 上海航头H-4地块基坑土层计算参数和m值
Table 6 Parameters of soils of Hangtou H-4 area
土层 重度γ/
(kN·m-3)e0 c/
kPaφ/
(°)m/
(MN·m-4)规范推荐值[3]/
(MN·m-4)①填土 18.0 1.074 0 22.0 1.46 2~4 ②粉质黏土 18.8 0.889 22 20.0 1.97 2~4 ③淤泥质粉质黏土 17.8 1.119 13 18.0 1.34 1~2 ③夹黏质粉土 18.7 0.905 6 30.0 1.93 2~4 ④淤泥质黏土 16.8 1.443 11 11.5 0.57 1~2 ⑤黏土 17.4 1.231 13 12.0 1.06 2~4
下载: 导出CSV

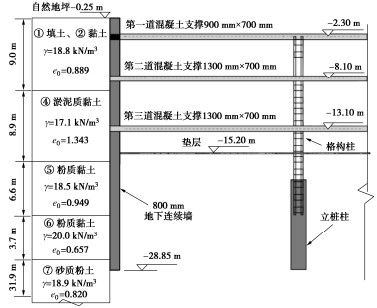

表 7 上海银行大厦基坑土层计算参数和m值
Table 7 Parameters of soils of Shanghai Bank building
土层 重度γ/
(kN·m-3)e0 c/
kPaφ/
(°)m/
(MN·m-4)规范推荐值[3]/
(MN·m-4)①填土 18.8 0.889 6 31.0 1.46 2~4 ②黏土 18.8 0.889 6 31.0 1.46 2~4 ④淤泥质黏土 17.2 1.343 14 12.0 0.56 1~2 ⑤粉质黏土 18.5 0.949 15 22.0 1.33 2~4 ⑥粉质黏土 20.0 0.657 51 19.0 1.97 4~6 ⑦1砂质粉土 18.9 0.82 3 22.8 1.61 4~6
下载: 导出CSV
加固土层 原状土性质 m加固后/(MN·m-4) ③ 流塑，高压缩性 2.7~3.9，平均值3.3 ④ 流塑-软塑 2.7~3.9，平均值3.3 ⑤1 软塑 3.7~5.8，平均值4.8
下载: 导出CSV
表 9 围护墙最大侧移的计算值和实测值的比较
Table 9 Calculated and measured maximum lateral deformations
序号 基坑名称 宽度B/m 深度He/m 实测值/
mm计算值/
mm相对
误差/%1 航头H-4
-CX1[5]56.4 9.5 62.0 62.6 1.0 2 航头H-4
-CX4[5]56.4 9.5 55.4 56.7 2.3 3 上海银行大厦[11] 86.0 14.95 72.9 85.7 17.6 4 地铁9号线商城路站-B7* [26] 18.4 16.0 31.6 27.3 -13.6 5 地铁9号线商城路站-B20* [26] 18.4 16.0 24.0 27.3 13.8 6 王宝和大酒店[27] 60.0 14.6 70.2 64.1 -8.7 7 南京西路1788号[27] 90.0 14.2 73.0 69.7 -4.5 8 陆家嘴X3-2[27] 76.0 21.9 72.9 77.2 5.9 9 由由国际广场*[27-28] 74.0 14.6 28.3 33.2 17.3 10 兴业银行*[27-28] 80.0 12.2 34.0 37.0 8.8 11 申能能源大厦*[29] 66.0 9.65 20.0 26.5 32.5 12 华山医院*[30] 34.0 10.8 21.9 25.9 18.3 13 复旦光华楼[31] 46.0 9.3 31.6 25.7 -18.7 14 永银大厦*[32] 54.0 10.8 46.2 38.8 -16.0 15 上海证券大厦[33] 67.0 12.0 70.0 70.3 0.4 16 兰馨公寓* [34] 50.0 9.9 17.7 21.8 23.2 17 地铁9号线嘉善路站-B4* [35] 21.8 24.8 39.2 31.6 -19.4 18 地铁9号线嘉善路站-B5* [35] 21.8 24.8 35.5 31.6 -11.0 19 中山医院[36] 80.0 15.5 64.3 72.4 12.6 20 田林路下穿中环线CX14* [37] 18.6 8.9 20.0 19.5 -2.5 21 亚龙总部大厦* [38] 40 13.5 24.1 31.0 28.6 22 上海某基坑[39] 30 6.35 27.0 20.0 -25.9 23 太平洋广场* [40] 56 10.2 27.0 26.7 -1.1 24 上海某地铁车站[41] 18 14.6 45.8 43.2 -5.7 25 地铁6号线某基坑*[42] 28 16 43.3 47.8 10.4 平均误差 2.6% 注：*表示该基坑案例被动区存在加固。
下载: 导出CSV
-
[1] 徐中华, 王卫东. 敏感环境下基坑数值分析中土体本构模型的选择[J]. 岩土力学, 2010, 31(1): 258-264, 326. XU Zhonghua, WANG Weidong. Selection of soil constitutive models for numerical analysis of deep excavations in close proximity to sensitive properties[J]. Rock and Soil Mechanics, 2010, 31(1): 258-264, 326. (in Chinese)
[2] 建筑基坑支护技术规程: JGJ 120—2012[S]. 北京: 中国建筑工业出版社, 2012. Technical Specification for Retaining and Protection of Building Foundation Excavations: JGJ 120—2012[S]. Beijing: China Architecture & Building Press, 2012. (in Chinese)
[3] 基坑工程技术标准: DG/TJ 08—61—2018[S]. 上海: 同济大学出版社, 2018. Technical Code for Excavation Engineering DG/TJ 08—61—2018[S]. Shanghai: Tongji University Press, 2018. (in Chinese)
[4] 冯俊福. 杭州地区地基土m值的反演分析[D]. 杭州: 浙江大学, 2004. FENG Junfu. Inversion Analysis of m Value of Foundation Soil in Hangzhou Area[D]. Hangzhou: Zhejiang University, 2004. (in Chinese)
[5] 何平. 上海黏土强度变形特性研究及其在基坑工程分析中的应用[D]. 上海: 同济大学, 2019. HE Ping. Strength and Deformation Characteristics of Shanghai Clay and its Application in the Analysis of Excavation Engineering[D]. Shanghai: Tongji University, 2019. (in Chinese)
[6] 袁静, 刘兴旺, 益德清. 基坑开挖过程中m参数的选取分析[J]. 工业建筑, 2000, 30(9): 46-51. YUAN Jing, LIU Xingwang, YI Deqing. Determination of m coefficient during excavation[J]. Industrial Construction, 2000, 30(9): 46-51. (in Chinese)
[7] 沈健. 基于"m"法的软土地区基坑工程时空效应研究[D]. 上海: 上海交通大学, 2006. SHEN Jian. Research on Time-Space Effect in Soft Soil Excavations Based on "m" Method[D]. Shanghai: Shanghai Jiao Tong University, 2006. (in Chinese)
[8] 王洪新, 李雪强, 杨石飞, 等. 对"应用于基坑围护结构变形计算的非线性土体弹簧模型及参数研究"讨论的答复[J]. 岩土工程学报, 2020, 42(12): 2351-2352. WANG Hongxin, LI Xueqiang, YANG Shifei, et al. Reply to discussion on\ "Nonlinear soil spring model and parameters for calculating deformation of retaining structure of foundation pits"[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(12): 2351-2352. (in Chinese)
[9] 胡琦, 凌道盛, 陈云敏. 基于Melan解的水平基床系数分析方法及工程运用[J]. 岩土力学, 2009, 30(01): 33-39. HU Qi, LING Daosheng, CHEN Yunmin. Analytical method and engineering application of horizontal coefficients of subgrade reaction based on Melan's solution[J]. Rock and Soil Mechanics, 2009, 30(01): 33-39. (in Chinese)
[10] 邓帅. 管廊基坑中PC组合钢管桩受力变形特性及计算方法研究[D]. 上海: 上海交通大学, 2020. DENG Shuai. Study on Deformation and Stiffness of PC Composite Steel Pile in Construction of Pile Gallery[D]. Shanghai: Shanghai Jiao Tong University, 2020. (in Chinese)
[11] 徐中华, 李靖, 王卫东. 基坑工程平面竖向弹性地基梁法中土的水平抗力比例系数反分析研究[J]. 岩土力学, 2014, 35(增刊2): 398-404, 411. XU Zhonghua, LI Jing, WANG Weidong. Back analysis of proportional coefficient of horizontal resistance in vertical elastic subgrade beam method for deep excavations[J]. Rock and Soil Mechanics, 2014, 35(S2): 398-404+411. (in Chinese)
[12] 赵香山. 基坑工程变形计算的土层参数确定方法分析[D]. 上海: 上海交通大学, 2015. ZHAO Xiangshan. Analysis of Determination Method of Soil Parameters for Deformation Calculation of Foundation Pit Engineering[D]. Shanghai: Shanghai Jiao Tong University, 2015. (in Chinese)
[13] 王卫东, 李青, 徐中华. 软土地层邻近隧道深基坑变形控制设计分析与实践[J]. 隧道建设(中英文), 2022, 42(2): 163-175. WANG Weidong, LI Qing, XU Zhonghua. Design and application of deformation control techniques for deep foundation pits adjacent to existing tunnels in soft soil[J]. Tunnel Construction, 2022, 42(2): 163-175. (in Chinese)
[14] 杨光华, 张文雨, 陈富强, 等. 软土基坑被动区土体不同加固宽度的m值计算方法研究[J]. 广东水利水电, 2020(2): 13-19. YANG Guanghua, ZHANG Wenyu, CHEN Fuqiang, et al. Study on calculation method of m-values for different widths of passive zone reinforcement in soft soil foundation pit[J]. Guangdong Water Resources and Hydropower, 2020(2): 13-19. (in Chinese)
[15] BENZ T. Small Strain Stiffness of Soils and Its Numerical Consequences[D]. Stuttgart: University of Stuttgart, 2006.
[16] 建筑桩基技术规范: JGJ 94—2008[S]. 北京: 中国建筑工业出版社, 2008. Technical Code for Building Pile Foundations: JGJ 94—2008[S]. Beijing: China Architecture & Building Press, 2008. (in Chinese)
[17] 胡人礼. 桥梁桩基础分析和设计[M]. 北京: 中国铁道出版社, 1987. HU Renli. Analysis and Design of Bridge Pile Foundation[M]. Beijing: China Railway Publishing House, 1987. (in Chinese)
[18] 涂启柱. 旁压试验确定水平基床系数方法研究[J]. 铁道工程学报, 2018, 35(10): 20-26. TU Qizhu. Research on the testing method for determining the coefficient of horizontal subgrade reaction with the pressuremeter test[J]. Journal of Railway Engineering Society, 2018, 35(10): 20-26. (in Chinese)
[19] 铁路工程地质原位测试规程: TB 10018—2018[S]. 北京: 中国铁道出版社, 2018. Code for In-Site Testing of Railway Engineering Geology: TB 10018—2018[S]. Beijing: China Railway Publishing House, 2018. (in Chinese)
[20] POETER E P, HILL M C. Documentation of UCODE: A Computer Code for Universal Inverse Modeling[M]. Denver, Colorado: DIANE Publishing, 1998.
[21] POETER E P, HILL M C, LU D, et al. UCODE_2014, with New Capabilities to Define Parameters Unique to Predictions, Calculate Weights Using Simulated Values, Estimate Parameters with SVD, Evaluate Uncertainty with MCMC, and More[R]. Golden, Colorado: Integrated Groundwater Modeling Center (IGWMC) of the Colorado School of Mines, 2014.
[22] FINNO R J, BLACKBURN J T, ROBOSKI J F. Three-dimensional effects for supported excavations in clay[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2007, 133(1): 30-36. doi: 10.1061/(ASCE)1090-0241(2007)133:1(30)
[23] 楼春晖. 软土地区深开挖空间变形特性及环境影响分析[D]. 杭州: 浙江大学, 2019. LOU Chunhui. Investigation of Spatial Deformation Characteristics and Environmental Effects Due to Deep Excavation in Soft Soil Area[D]. Hangzhou: Zhejiang University, 2019. (in Chinese)
[24] 顾晓强, 吴瑞拓, 梁发云, 等. 上海土体小应变硬化模型整套参数取值方法及工程验证[J]. 岩土力学, 2021, 42(3): 833-845. GU Xiaoqiang, WU Ruituo, LIANG Fayun, et al. On HSS model parameters for Shanghai soils with engineering verification[J]. Rock and Soil Mechanics, 2021, 42(3): 833-845. (in Chinese)
[25] OU C Y, CHOIU D C, WU T S. Three-dimensional finite element analysis of deep excavations[J]. Journal of Geotechnical Engineering, 1996, 122(5): 337-345. doi: 10.1061/(ASCE)0733-9410(1996)122:5(337)
[26] TAN Y, WEI B. Observed behaviors of a long and deep excavation constructed by cut-and-cover technique in shanghai soft clay[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2012, 138(1): 69-88. doi: 10.1061/(ASCE)GT.1943-5606.0000553
[27] 王浩然. 上海软土地区深基坑变形与环境影响预测方法研究[D]. 上海: 同济大学, 2012. WANG Haoran. Prediction of Deformation and Response of Adjacent Environment of Deep Excavations in Shanghai Soft Deposit[D]. Shanghai: Tongji University, 2012. (in Chinese)
[28] 徐中华. 上海地区支护结构与主体地下结构相结合的深基坑变形性状研究[D]. 上海: 上海交通大学, 2007. XU Zhonghua. Study on Deformation Behavior of Deep Foundation Pit Combined with Supporting Structure and Main Underground Structure in Shanghai Area[D]. Shanghai: Shanghai Jiao Tong University, 2007. (in Chinese)
[29] 王浩然, 徐中华. 复杂环境条件下的基坑工程设计与实测分析[J]. 地下空间与工程学报, 2011, 7(5): 968-976. WANG Haoran, XU Zhonghua. Design and monitoring of the deep excavation in complicated environment[J]. Chinese Journal of Underground Space and Engineering, 2011, 7(5): 968-976. (in Chinese)
[30] 王浩然, 王卫东, 徐中华. 基坑开挖对邻近建筑物影响的三维有限元分析[J]. 地下空间与工程学报, 2009, 5(增刊2): 1512-1517. WANG Haoran, WANG Weidong, XU Zhonghua. Three dimensional analysis of the influence of deep excavation on adjacent building[J]. Chinese Journal of Underground Space and Engineering, 5(S2): 1512-1517. (in Chinese)
[31] 刘征. 深基坑支护时间效应的有限差分法分析[D]. 上海: 同济大学, 2005. LIU Zheng. Analysis of Time Effect of Deep Excavation by Finite Difference Method[D]. Shanghai: Tongji University, 2005. (in Chinese)
[32] 陈洋. 深基坑开挖数值模拟与实测研究[D]. 西安: 西安建筑科技大学, 1999. CHEN Yang. Numerical Simulation and Measurement of Deep Excavation[D]. Xi'an: Xi'an University of Architecture and Technology, 1999. (in Chinese)
[33] 赵锡宏, 陈志明, 胡中雄, 等. 高层建筑深基坑围护工程实践与分析[M]. 上海: 同济大学出版社, 1996. ZHAO Xihong, CHEN Zhiming, HU Zhongxiong, et al. Practice and Analysis of Deep Foundation Pit Enclosure Engineering of High-Rise Building[M]. Shanghai: Tongji University Press, 1996. (in Chinese)).
[34] 李进军, 王卫东, 邸国恩, 等. 基坑工程对邻近建筑物附加变形影响的分析[J]. 岩土力学, 2007, 28(增刊1): 623-629. LI Jingjun, WANG Weidong, DI Guo'en, et al. Analysis of the influence of excavation engineering on additional deformation of adjacent buildings[J]. Rock and Soil Mechanics, 2007, 28(S1): 623-629. (in Chinese)
[35] TAN Y, ZHU H H, PENG F L, et al. Characterization of semi-top-down excavation for subway station in Shanghai soft ground[J]. Tunnelling and Underground Space Technology, 2017, 68(1): 244-261.
[36] 王国粹, 梁志荣, 魏祥. 上海中山医院基坑逆作法施工时间效应分析[J]. 岩土力学, 2014, 35(增刊2): 495-500. (WANG Guocui, LIANG Zhirong, WEI Xiang. Study of time effect on top-down excavation of Shanghai Zhongshan Hospital[J]. Rock and Soil Mechanics, 2014, 35(S2): 495-500. (in Chinese
[37] 李雪强. 基坑围护结构变形计算中的非线性土体弹簧及工程应用[D]. 上海: 上海大学, 2020. LI Xueqiang. Nonlinear Soil Spring in Deformation Calculation of Foundation Pit Retaining Structure and its Engineering Application[D]. Shanghai: Shanghai University, 2020. (in Chinese)
[38] 顾开云, 许磊. 复杂条件下基坑变形控制——亚龙总部大楼基坑工程设计研究[J]. 岩土工程学报, 2006, 28(增刊1): 1577-1581. GU Kaiyun, XU Lei. Displacement control under deep foundation pits complicated conditions—Design of the foundation pit of Yalong General Headquarters Building[J]. Chinese Journal of Geotechnical Engineering, 2006, 28(S1): 1577-1581. (in Chinese)
[39] 王健. 上海某基坑SMW围护的实测与分析[J]. 工业建筑, 2001, 31(2): 27-30. WANG Jian. Measurement and analysis of internal forces and deformations for a certain deep excavation SMW supporting structure in Shanghai[J]. Industrial Construction, 2001, 31(2): 27-30. (in Chinese)
[40] 陈光敬, 胡中雄, 于立. 采用分层地基系数的多支撑支护结构分析[J]. 岩土力学, 1997, 18(4): 1-7. CHEN Guangjing, HU Zhongxiong, YU Li. Analysis of multi-braced retaining structure for layered soil based upon soil coefficient method[J]. Rock and Soil Mechanics, 1997, 18(4): 1-7. (in Chinese)
[41] 史世雍. 软土地区深基坑支护体系安全性状动态分析[D]. 上海: 同济大学, 2007. SHI Shiyong. Dynamic Analysis of Safety Characteristics of Deep Foundation Pit Supporting System in Soft Soil Area[D]. Shanghai: Tongji University, 2007. (in Chinese)
[42] 刘燕, 刘国彬, 孙晓玲, 等. 考虑时空效应的软土地区深基坑变形分析[J]. 岩土工程学报, 2006, 28(增刊1): 1433-1436. LIU Yan, LIU Guobin, SUN Xiaobin, et al. Analysis of deformation laws by using the rule of time-space effect in soft soil excavation[J]. Chinese Journal of Geotechnical Engineering, 2006, 28(S1): 1433-1436. (in Chinese)
-
