地震作用下岩质边坡失稳动力响应离散元分析

刘士奇; 王环玲; 程志超; 李宝建

doi:10.11779/CJGE2023S20040

地震作用下岩质边坡失稳动力响应离散元分析 English Version

刘士奇^{1, 2,},
王环玲¹,
程志超²,
李宝建^2, ,

1.
河海大学岩土工程科学研究所, 江苏南京 210098
2.
中国电建集团华东勘测设计研究院有限公司, 浙江杭州 311122

基金项目:

国家重点研发计划项目 2018YFC1508501

详细信息

作者简介:
刘士奇(1992—)，男，博士后，主要从事岩土体动力学方面的研究。E-mail：sddxlsq@126.com

通讯作者:
李宝建，E-mail：lee6891481@163.com

中图分类号: TU457
计量
- 文章访问数: 142
- HTML全文浏览量: 45
- PDF下载量: 22
出版历程
- 收稿日期: 2023-11-29
- 网络出版日期: 2024-04-19
- 刊出日期: 2023-11-30

Dynamic response of rock slope instability under earthquake through discrete element method

1.
Institute of Geotechnical Engineering, Hohai University, Nanjing 210098, China
2.
PowerChina Huadong Engineering Corporation Limited, Hangzhou 311122, China

摘要

摘要: 以红石岩边坡为研究对象，结合细观裂纹发育规律，采用离散元方法研究地震动力作用下边坡失稳启动机制，从细观层面揭示红石岩边坡渐进破坏崩塌过程。研究结果表明：随着地震荷载输入，软弱夹层区由于强度较低，发育裂纹较明显；地震动力下边坡表现为“逐层剥落”的渐进破坏崩塌过程，解体现象较为严重；位于临空破坏面的颗粒位移较大，坡体内部同一竖直方向埋深越大的颗粒位移较小；颗粒速度变化与输入地震波时程密切相关，速度曲线与波形基本一致。
- 地震动力响应 /
- 红石岩边坡 /
- 离散元 /
- 裂纹 /
- 渐进破坏
Abstract: Taking the Hongshiyan slope as the research object, combined with microscopic crack development, the discrete element method is used to study the initiation mechanism and failure process of Hongshiyan slope under seismic dynamics. The results show that with the seismic wave input, cracks develop rapidly in the weak interlayer areas due to low strength. Hongshiyan slope shows a progressive failure and collapse process of "layer-by-layer peeling off", and the disintegration phenomenon is more serious. The displacement of particles on the air-facing surface is larger. The larger the buried depth in the same vertical direction inside the slope, the smaller the particle displacement. The variation of particle velocity is closely related to the time history of the seismic waves, and the velocity curve is basically consistent with the shape of waves.
- seismic dynamic response /
- Hongshiyan slope /
- discrete element /
- crack /
- progressive failure

HTML全文

0. 引言

瑞利波传播过程中主要引起水平方向振动，这种振动与建筑物的自然频率相近时，会引起共振，导致更大的破坏。为进一步明确瑞利波传播特性和衰减规律，大量学者对其进行理论分析^[1]、数值模拟^[2]和试验研究^[3]。瑞利波在介质中的传播受多种因素影响，主要包括介质的弹性参数、密度、重力以及分层结构等^[4]。

桩基在瑞利波作用下的动力响应的研究成为抗震过程中的重要组成部分。Yang等^[5]在考虑桩顶柔性约束的情况下，研究了非饱和土-桩体系在瑞利波作用下的动力响应。此外Cai等^[6]采用刚性排桩作为隔离瑞利波的方法，考虑了软土地质所产生的影响。

通过以上讨论发现：考虑竖向荷载影响的瑞利波作用下桩水平动力响应分析比较复杂。且对于软土地基中桩在瑞利波作用下的动力响应的研究也相对较少。因此，本文建立考虑竖向荷载对瑞利波作用下饱和软土地基中桩的水平动力响应影响的计算模型。研究结果为瑞利波作用下桩基动力分析和设计提供理论指导。

1. 计算模型

1.1 问题描述

在瑞利波的作用下饱和土-桩体系的数学模型如图 1所示，其中桩长为L，半径为r_a，截面积为A_p，密度为ρ_p，杨氏模量为E_p，剪切模量为G_p。桩体模型简化为桩端为固定边界条件的Timoshenko梁，桩顶视为质量为M₀的刚性块体。桩周饱和土视为线弹性材料，泊松比、阻尼比和剪切模量分别取为 ${\nu _0}$ ， ${\varepsilon _0}$ ，s和G_s。其中瑞利波的作用方式是以波的形式穿过土体传播到桩体上。

图 1 瑞利波作用下桩在饱和土中的计算模型

Figure 1. Computational model for pile in saturated soils under Rayleigh waves

下载: 全尺寸图片幻灯片

1.2 基本方程

根据Biot’s理论，运动方程可以表示为

${\sigma _{ij, j}} = {\rho _{\text{s}}}{\ddot u_i} + {\rho _{\text{f}}}{\ddot w_i} \text{, }\;$

(1)

$- {p_{{\text{f}}, i}} = {\rho _{\text{f}}}{\ddot u_i} + {m_1}{\ddot w_i} + {r_1}{\dot w_i} 。$

(2)

式中： ${u_i}$ 为土体位移； ${w_i}$ 为流体位移； $\lambda$ ，μ为拉梅常数；m₁= ${\rho _{\text{f}}}$ /n为孔隙中流体密度与孔隙率的比值；r₁= ${\rho _{\text{f}}}$ g/k_d，k_d为土壤达西渗透系数， ${p_{\text{f}}}$ 为孔隙中流体压力；α和M分别为两相材料的Biot’s参数。

基于Timoshenko理论，建立桩段控制微分方程^[7]：

$\begin{array}{l} {A_{\text{p}}}{G_{\text{p}}}{k_{\text{0}}}\left( {\frac{{{\partial ^2}{u_{\text{p}}}}}{{\partial {z^2}}} - \frac{{\partial {\theta _{\text{p}}}}}{{\partial z}}} \right) + {\rho _{\text{p}}}{A_{\text{p}}}\frac{{{\partial ^2}{u_{\text{p}}}}}{{\partial {t^2}}} +\\ \;\;\;\;\;\;\;\;\;\;\;\;({k_{\text{h}}} + {\text{i}}{c_{\text{h}}})({u_{\text{p}}} - {u_{\text{r}}}\cos \theta ) = 0 \text{, }\; \end{array}$

(3)

$\begin{array}{l} {A_{\text{p}}}{G_{\text{p}}}{k_{\text{0}}}\left( {\frac{{\partial {u_{\text{p}}}}}{{\partial z}} - {\theta _{\text{p}}}} \right) - {\rho _{\text{p}}}{I_{\text{p}}}\frac{{{\partial ^2}{u_{\text{p}}}}}{{\partial {t^2}}} - \\ \;\;\;\;\;\;\;\;\;\;\;\;{E_{\text{p}}}{I_{\text{p}}}\frac{{{\partial ^2}{\theta _{\text{p}}}}}{{\partial {{\text{z}}^2}}} + {A_{\text{p}}}P\frac{{\partial {u_{\text{p}}}}}{{\partial z}} = 0 。 \end{array}$

(4)

式中： ${u_{\text{p}}}(z, t) = {\bar u_{\text{p}}}(z){{\text{e}}^{{\text{i}}\omega t}}$ ， ${\theta _{\text{p}}}(z, t) = {\bar \theta _{\text{p}}}(z){{\text{e}}^{{\text{i}}\omega t}}$ 分别为桩的水平位移和转角；k₀为Timoshenko梁理论中的修正剪切因子；P为由上部结构质量引起的竖向荷载。

2. 方程的求解

由式（2）得：

${w_{\text{r}}} = \frac{{{\omega ^2}{\rho _{\text{f}}}{u_{\text{r}}}}}{\vartheta } - \frac{1}{\vartheta }\frac{{\partial {p_{\text{f}}}}}{{\partial r}} \text{, }\; {w_\theta } = \frac{{{\omega ^2}{\rho _{\text{f}}}{u_\theta }}}{\vartheta } - \frac{1}{\vartheta }\frac{{\partial {p_{\text{f}}}}}{{r\partial \theta }} 。$

(5)

式中： $\eta _{\text{a}}^2 = 2/(1 - \nu )$ ， $\vartheta = {\text{i}}\omega {\rho _{\text{f}}}g/{k_{\text{d}}} - {m_1}{\omega ^2}$ 。

将式（5）代入式（1），（2）结合本构方程得

$\begin{array}{c} \eta _{\text{b}}^{\text{2}}\frac{\partial }{{\partial r}}\left[ {\frac{1}{r}\left( {\frac{{\partial (r{u_r})}}{{\partial r}} + \frac{{\partial {u_\theta }}}{{\partial \theta }}} \right)} \right] - \frac{1}{{{r^2}}}\frac{\partial }{{\partial \theta }}\left[ {\frac{{\partial (r{u_\theta })}}{{\partial r}} - \frac{{\partial {u_r}}}{{\partial \theta }}} \right] +\\ \frac{{{\partial ^2}{u_r}}}{{\partial {z^2}}} + {c_{\text{1}}}\frac{{{\rho _{\text{s}}}{\omega ^2}}}{{{G_s}}}{u_r} - {c_{\text{2}}}\frac{{\partial {p_{\text{f}}}}}{{\partial r}} = 0 \text{, }\; \end{array}$

(6)

$\begin{array}{c} \frac{\partial }{{\partial r}}\left[ {\frac{1}{r}\left( {\frac{{\partial (r{u_\theta })}}{{\partial r}} - \frac{{\partial {u_{\text{r}}}}}{{\partial \theta }}} \right)} \right] + \eta _{\text{b}}^{\text{2}}\frac{1}{{{r^2}}}\frac{\partial }{{\partial \theta }}\left[ {\frac{{\partial (r{u_r})}}{{\partial r}} + \frac{{\partial {u_\theta }}}{{\partial \theta }}} \right] +\\ \frac{{{\partial ^2}{u_\theta }}}{{\partial {z^2}}} + {c_{\text{1}}}\frac{{{\rho _{\text{s}}}{\omega ^2}}}{{{G_{\text{s}}}}}{u_\theta } - {c_{\text{2}}}\frac{{\partial {p_{\text{f}}}}}{{r\partial \theta }} = 0 。 \end{array}$

(7)

式中： ${c_{\text{1}}} = 1 + \frac{{{\omega ^2}\rho _{\text{f}}^2}}{{{\rho _{\text{s}}}\vartheta }};{c_{\text{2}}} = \frac{\alpha }{{2\mu }}\frac{{1 - 2\nu }}{{1 - \nu }} + \frac{{{\omega ^2}{\rho _{\text{f}}}}}{{{\mu _{\text{s}}}\vartheta }};$ $\eta _{\text{b}}^{\text{2}} = \frac{{2 - \nu }}{{1 - \nu }}$

忽略流体的垂直位移：

$\begin{array}{l} \left( {\frac{{{\omega ^{\text{2}}}{\rho _{\text{f}}}}}{\vartheta } - \alpha \frac{{1 - 2{\nu _{\text{0}}}}}{{1 - {\nu _{\text{0}}}}}} \right)\left( {\frac{{\partial {u_r}}}{{\partial r}} + \frac{{{u_r}}}{r} + \frac{1}{r}\frac{{\partial {u_\theta }}}{{\partial \theta }}} \right) \\ \;\;\;\;\;\;\;\;\;\;\;\; = \frac{1}{\vartheta }{\nabla ^2}{p_{\text{f}}} + \left( {\frac{{{\alpha ^2}}}{\lambda }\frac{{{\nu _{\text{0}}}}}{{1 - {\nu _{\text{0}}}}} + \frac{1}{M}} \right){p_{\text{f}}} 。 \end{array}$

(8)

水平位移和切向位移用两个势函数Φ和Ψ表示为

${u_r} = \frac{{\partial \phi }}{{\partial r}} + \frac{1}{r}\frac{{\partial \psi }}{{\partial \theta }} \text{, }\; {u_\theta } = \frac{1}{r}\frac{{\partial \phi }}{{\partial \theta }} - \frac{{\partial \psi }}{{\partial {\text{r}}}} 。$

(9)

将式（9）代入式（6）~（8），联立得

$\eta _{\text{b}}^2{\nabla ^2}\phi + \frac{{{\partial ^2}\phi }}{{\partial {z^2}}} + {c_{\text{1}}}\frac{{{\rho _{\text{s}}}}}{{{G_{\text{s}}}}}{\omega ^2}\phi = {c_{\text{2}}}{p_{\text{f}}} \text{, }\;$

(10)

${\nabla ^2}\psi + \frac{{{\partial ^2}\psi }}{{\partial {z^2}}} + {c_{\text{1}}}\frac{{{\rho _{\text{s}}}}}{{{G_{\text{s}}}}}{\omega ^2}\psi = 0 \text{, }\;$

(11)

${\nabla }^{2}{p}_{\text{f}}+\left(\frac{\vartheta {\alpha }^{2}}{\lambda }\frac{{\nu }_{\text{0}}}{1-{\nu }_{\text{0}}}+\frac{\vartheta }{M}\right){p}_{\text{f}}=\left({\omega }^{\text{2}}{\rho }_{\text{f}}-\alpha \vartheta \frac{1-2{\nu }_{\text{0}}}{1-{\nu }_{\text{0}}}\right){\nabla }^{2}\phi 。$

(12)

采用分离变量法，设 $\phi (r, \theta , z) = {\phi _1}(r, \theta )Z(z),$ 假设 $\varphi (r, \theta , z) = {\varphi _1}(r, \theta )Z(z)$ ， $\frac{{{{\text{d}}^2}Z}}{{{\text{d}}{z^2}}} + {a^2}Z = 0$ ，将Z(z)表示为

$Z(z)=B_0 \cos (a z)+B_1 \sin (a z)。$

(13)

联立式（10）~（12）并将式（13）代入得

${\nabla ^2}{\psi _{\text{1}}} - \left[ {{a^2} - {c_{\text{1}}}\frac{{{\rho _{\text{s}}}}}{{{G_{\text{s}}}}}{\omega ^2}} \right]{\psi _{\text{1}}} = 0 。$

(14)

$({\nabla ^{\text{2}}} - \zeta _{{\text{11}}}^{\text{2}})({\nabla ^{\text{2}}} - \zeta _{{\text{12}}}^{\text{2}}){\phi _{\text{1}}} = {\text{0}}$

(15)

这里设： ${d_{11}} = \frac{{{c_1}}}{{\eta _{\text{b}}^{\text{2}}}}\frac{{{\rho _{\text{s}}}}}{{{G_{\text{s}}}}}{\omega ^2} + \frac{\vartheta }{M} - \frac{{{a^2}}}{{\eta _{\text{b}}^{\text{2}}}} + \frac{{{c_2}\alpha \vartheta }}{{\eta _{\text{b}}^{\text{2}}}}\frac{{1 - 2{\nu _{\text{0}}}}}{{1 - {\nu _{\text{0}}}}} - \frac{{{c_2}{\omega ^{\text{2}}}{\rho _{\text{f}}}}}{{\eta _{\text{b}}^{\text{2}}}}$ + $\frac{\vartheta {\alpha }^{2}}{\lambda }\frac{{\nu }_{\text{0}}}{1-{\nu }_{\text{0}}}$ ， ${d_{{\text{12}}}} = \frac{\vartheta }{{\eta _{\text{b}}^{\text{2}}}}\left[ {{c_1}\frac{{{\rho _{\text{s}}}}}{{{G_{\text{s}}}}}{\omega ^2}\left( {\frac{{{\alpha ^2}}}{\lambda }\frac{{{\nu _{\text{0}}}}}{{1 - {\nu _{\text{0}}}}} + \frac{{\text{1}}}{M}} \right) - } \right.$ $\left. {\frac{{{a^2}{\alpha ^2}}}{\lambda }\frac{{{\nu _{\text{0}}}}}{{1 - {\nu _{\text{0}}}}} - \frac{{{a^2}}}{M}} \right] \text{, }\; \zeta _{{\text{11}}}^{\text{2}} = \frac{{ - {d_{11}} + \sqrt {d_{11}^2 - 4{d_{12}}} }}{2}$ , $\zeta _{{\text{12}}}^{\text{2}} =\frac{{ - {d_{11}} - \sqrt {d_{11}^2 - 4{d_{12}}} }}{2}$ ， ${v_{\text{s}}} = \sqrt {\frac{{{G_{\text{s}}}}}{{{\rho _{\text{s}}}}}}$ ，从而得到

$({\nabla ^{\text{2}}} + k_{{\text{a1}}}^2)({\nabla ^{\text{2}}} + k_{{\text{a2}}}^2){\phi _{\text{1}}} = {\text{0}} \text{, }\;$

(16)

$({\nabla ^2} + k_{{\text{b1}}}^2){\psi _{\text{1}}} = 0 。$

(17)

通过算子分解理论和分离变量法得：

$\begin{array}{l} {\phi _{\text{1}}} = {A_{{\text{s1}}}}\exp ( - {s_1}r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta ) +\\ \;\;\;\;{A_{{\text{s2}}}}\exp ( - {s_2}r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta ) \text{, }\; \end{array}$

(18)

${\psi _{\text{1}}} = {B_{\text{s}}}\exp ( - \gamma r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta ) 。$

(19)

式中：A_s1，A_s2，B_s分别为与边界条件有关的待定常数；k_R，V_R=ω/k_R分别为瑞利波的复波速和相速度； ${s_i} =$ $\sqrt {k_{\text{R}}^2 - k_{{\text{a}}i}^2}$ (i=1, 2)和 $\gamma = \sqrt {k_{\text{R}}^2 - k_{{\text{b1}}}^2}$ ，分别为压缩波和剪切波对应的衰减指数； ${k}_{{a}_{1}}^{2}=-{\zeta }_{11}^{2}, {k}_{{a}_{2}}^{2}=-{\zeta }_{12}^{2}，$ $k_{{b_{\text{1}}}}^2 =$ $- {a^2} + {\kappa _{\text{1}}}\frac{{{\rho _{\text{s}}}}}{{{G_{\text{s}}}}}{\omega ^2}$ 。

因此由式（13），结合边界条件即 ${\left. {{\tau _{rz}}} \right|_{z = 0}} = 0$ ， ${\left. {{u_r}} \right|_{z = L}} = {\left. {{u_\theta }} \right|_{z = L}} = 0$ 可知

$\left. \begin{array}{l} {B}_{0}={B}_{1}=0且\mathrm{cos}(aL)=0\text{ }\text{, }\;\\ {a}_{m}=\frac{(2m-1){\rm{ \mathsf{ π}}}}{2L}, m=1, 2, 3\text{ }。 \end{array} \right\}$

(20)

$\begin{array}{l} \varphi = [{A_{{\text{s1}}}}\exp ( - {s_1}r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta ) +\\ \;\;{A_{{\text{s2}}}}\exp ( - {s_2}r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta )]\sin ({a_m}z) \text{, }\; \end{array}$

(21)

$\psi = {B_{\text{s}}}\exp ( - \gamma r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta )\sin ({a_m}z) 。$

(22)

将式（21）代入式（10）得

$\begin{array}{l} \;\;\;\;{p_{\text{f}}} = \left[ { - \frac{{a_m^2}}{{{c_2}}} + \frac{{{c_1}}}{{{c_2}}}{{\left( {\frac{\omega }{{{V_{\text{s}}}}}} \right)}^2}} \right]\left[ {{A_{{\text{s1}}}}\exp \left( \begin{array}{l} - {s_1}r\sin \theta \hfill \\ - {\text{i}}{k_R}r\cos \theta \hfill \end{array} \right) + } \right. \hfill \\ \;\;\;\;\left. {{A_{{\text{s2}}}}\exp \left( \begin{array}{l} - {s_2}r\sin \theta \hfill \\ - {\text{i}}{k_{\text{R}}}r\cos \theta \hfill \end{array} \right)} \right]\sin ({a_m}z) + \hfill \\ \frac{{\eta _{\text{b}}^{\text{2}}}}{{{c_2}}}(s_1^2 - k_{\text{R}}^{\text{2}}){A_{{\text{s1}}}}\exp ( - {s_1}r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta )\sin ({a_m}z) + \\ \frac{{\eta _{\text{b}}^{\text{2}}}}{{{c_2}}}(s_2^2 - k_{\text{R}}^{\text{2}}){A_{{\text{s2}}}}\exp ( - {s_2}r\sin \theta - {\text{i}}{k_{\text{R}}}r\cos \theta )\sin ({a_m}z) 。\end{array}$

(23)

通过式（9）结合本构方程及式（21），（22）并代入边界条件 ${\left. {{\tau _{rz}}} \right|_{z = 0}} = 0, {\left. {{u_\theta }} \right|_{z = L}} = 0$ 可知

${A_{{\text{s2}}}} = {d_1}{A_{{\text{s}}1}}, {B_{\text{s}}} = {d_2}{A_{{\text{s1}}}} 。$

(24)

联立式（9）即可求得位移转角u_r、u_θ表达式。

因此自由场饱和土在瑞利波作用下位移由体积平均原理得

${\bar u_r} = (1 - n){u_r} + n{w_r} \text{, }\;$

(25)

${\bar u_\theta } = (1 - n){u_\theta } + n{w_\theta } 。$

(26)

3. 瑞利波作用下桩的动力响应

3.1 水平阻力

桩在瑞利波作用下的动力响应由桩周土体决定，采用动力Winkler模型来描述饱和土桩体系的水平动力响应，进而计算单位桩长上的水平阻力^[8-9]。因此设单位桩长上的水平阻力为

${q_h} = ({k_h} + {i} {c_h}){u_{{\bar{\text p}}}} 。$

(27)

式中：k_h和c_h分别为Winkler模型中弹簧刚度和阻尼系数。

3.2 考虑竖向荷载影响的桩的动力响应

将式（25），（27）代入式（3），（4）并省略因子e^iωt得

$\frac{{{{\text{d}}^{\text{4}}}{{\bar u}_{\text{p}}}}}{{{\text{d}}{z^4}}} + W\frac{{{{\text{d}}^2}{{\bar u}_{\text{p}}}}}{{{\text{d}}{z^2}}} + J{\bar u_{\text{p}}} = {H_1}{A_{{\text{s1}}}}\sin ({a_m}z) \text{, }\;$

(28)

$\frac{{{{\text{d}}^4}{{\bar \theta }_{\text{p}}}}}{{{\text{d}}{z^4}}} + W\frac{{{{\text{d}}^2}{{\bar \theta }_{\text{p}}}}}{{{\text{d}}{z^2}}} + J{\bar \theta _{\text{p}}} = {H_2}{A_{{\text{s1}}}}\cos ({a_m}z) 。$

(29)

其中， $W = \frac{{{\rho _{\text{P}}}{\omega ^2}}}{{{E_{\text{p}}}}} + \frac{{{\rho _{\text{P}}}{\omega ^2}}}{{{k_{\text{0}}}{G_{\text{p}}}}} + \frac{{{A_{\text{p}}}P}}{{{E_{\text{p}}}{I_{\text{p}}}}} - \frac{{({k_{\text{h}}} + {\text{i}}{c_{\text{h}}})}}{{{k_{\text{0}}}{A_{\text{p}}}{G_{\text{p}}}}}$ ， $J =$ $\frac{{\rho _{\text{p}}^{\text{2}}{\omega ^4}}}{{{k_{\text{0}}}{G_{\text{p}}}{E_{\text{p}}}}} - \frac{{{\rho _{\text{P}}}{A_{\text{p}}}{\omega ^2}}}{{{E_{\text{p}}}{I_{\text{p}}}}} - \left( {\frac{{{\rho _{\text{P}}}{\omega ^2}}}{{{k_{\text{0}}}{A_{\text{p}}}{G_{\text{p}}}{E_{\text{p}}}}} - \frac{1}{{{E_{\text{p}}}{I_{\text{p}}}}}} \right)({k_{\text{h}}} + {\text{i}}{c_{\text{h}}})$

方程（28）、（29）对应的解设为

$\begin{array}{c} {\bar u_{\text{p}}} = {M_{\text{1}}}\cos ({\lambda _{\text{1}}}z) + {M_{\text{2}}}\sin ({\lambda _{\text{1}}}z) + {M_{\text{3}}}ch({\lambda _{\text{2}}}z) +\\ {M_{\text{4}}}sh({\lambda _{\text{2}}}z) + {b_{\text{1}}}{A_{{\text{s1}}}}\sin ({a_m}z) \text{, }\; \end{array}$

(30)

$\begin{array}{c} {\bar \theta _{\text{p}}} = {M_{\text{1}}}{\chi _{\text{1}}}\sin ({\lambda _{\text{1}}}z) + {M_{\text{2}}}{\chi _{\text{2}}}\cos ({\lambda _{\text{1}}}z) + {M_{\text{3}}}{\chi _{\text{3}}}sh({\lambda _{\text{2}}}z) +\\ {M_{\text{4}}}{\chi _{\text{4}}}ch({\lambda _{\text{2}}}z) + {b_{\text{2}}}{A_{{\text{s1}}}}\cos ({a_m}z) \text{, }\; \end{array}$

(31)

式中： ${\lambda }_{1}=\sqrt{\frac{W+\sqrt{{W}^{2}-4J}}{2}}, {\lambda }_{2}=\sqrt{\frac{-W+\sqrt{{W}^{2}-4J}}{2}}，$ M_i(1，2，3，4)为与桩的边界条件有关的待定系数。其中 ${\chi }_{\text{1}}=-{\chi }_{\text{2}}=-\frac{{k}_{0}{A}_{\text{p}}{G}_{\text{p}}{\lambda }_{\text{1}}+{A}_{\text{p}}P{\lambda }_{\text{1}}}{{k}_{0}{A}_{\text{p}}{G}_{\text{p}}+{\rho }_{\text{p}}{I}_{\text{p}}{\omega }^{2}+{E}_{\text{p}}{I}_{\text{p}}{\lambda }_{\text{1}}^{2}}，$ ${\chi _{\text{3}}} =$ ${\chi _{\text{4}}} = \frac{{{k_0}{A_{\text{p}}}{G_{\text{p}}}{\lambda _{\text{2}}} + {A_{\text{p}}}P{\lambda _{\text{2}}}}}{{{k_0}{A_{\text{p}}}{G_{\text{p}}} + {\rho _{\text{p}}}{I_{\text{p}}}{\omega ^2} - {E_p}{I_{\text{p}}}\lambda _{\text{1}}^2}},$ ${b_{\text{1}}} = \frac{{{H_{\text{1}}}}}{{a_m^4 - Wa_m^2 + J}}$ ， ${b_{\text{2}}} = \frac{{{H_2}}}{{a_m^4 - Wa_m^2 + J}}$ 。

沿桩身的弯矩和剪力可由弹性力学推导为

$\begin{array}{l} {\bar M_{\text{p}}} = {E_{\text{P}}}{I_P}\left[ {{M_1}{\chi _1}{\lambda _1}\cos ({\lambda _1}z) - {M_2}{\chi _2}{\lambda _1}\sin ({\lambda _1}z)} \right. +\\ {M}_{3}{\chi }_{3}{\lambda }_{2}ch({\lambda }_{2}z)+{M}_{4}{\chi }_{4}{\lambda }_{2}sh({\lambda }_{2}z)-{b}_{\text{2}}{a}_{m}{A}_{\text{s1}}\mathrm{sin}({a}_{m}z)]。 \end{array}$

(32)

$\begin{array}{l} {{\bar Q}_{\text{p}}} = {k_0}{A_{\text{P}}}{G_{\text{P}}}\left[ { - {M_1}({\lambda _1} + {\chi _1})\sin ({\lambda _1}z) + {M_2}({\lambda _1} - {\chi _2})} \right. \cdot \hfill \\ \cos ({\lambda _1}z) + {M_3}({\lambda _2} - {\chi _3})sh({\lambda _2}z) + {M_4}({\lambda _2} - {\chi _4})ch({\lambda _2}z) + \hfill \end{array} \left. \\ \;\;\;\;\;\;\;\;\;\;{({b_{\text{1}}}{a_m} - {b_{\text{2}}}){A_{s{\text{1}}}}\cos ({a_m}z)} \right] 。$

(33)

桩顶柔性状态下，桩端处于固定状态，桩的边界条件为：

$\left. \begin{array}{l} {\overline{M}}_{\text{p}}(z)={K}_{1}{\overline{\theta }}_{c}+{K}_{2}\left[{\overline{\theta }}_{\text{p}}(0)-{\overline{\theta }}_{c}\right]\text{, }\;z=0\text{ }\text{, }\;\\ {\overline{Q}}_{\text{p}}(z)-{A}_{\text{p}}P{\overline{\theta }}_{\text{p}}(z)+{\omega }^{2}{M}_{\text{0}}{\overline{u}}_{\text{p}}(z)=0, z=0\text{ }\text{, }\;\\ {\overline{u}}_{\text{p}}(z)=0\text{, }\;{\overline{\theta }}_{\text{p}}(z)=0, z=L\text{ }。 \end{array} \right\}$

(34)

将边界条件代入桩体水平位移、旋转角度沿桩身的弯矩和剪力表达式，由此可以导出所有未确定的待定参数M_i（i=1, 2, 3, 4），A_s1。

4. 数值分析及讨论

通过数值算例验证，分析竖向荷载及桩顶柔性约束下各参数对于桩身位移、转角和弯矩的影响。各相关参数属性： ${\rho _{\text{s}}}$ =2.7×10³ kg/m³， ${\rho _{\text{f}}}$ =2.2×10³ kg/m³，E_a=2×10⁹ Pa， ${\nu _{\text{0}}}$ =0.4，n=0.4，α=0.9，k_d=1×10^-8 m/s，K_s=3.6×10¹⁰ Pa，K_f=2×10⁹ Pa，G_s=2.5×10⁶ Pa，d=1 m，r_a=0.5 m，L=20 m， ${\rho _{\text{p}}}$ =2.5×10³ kg/m³，E_p= 2.5×10¹⁰ Pa，k₀=0.75，I_p=π/64，ν_p=0.2，A_p=0.25π，M₀=1×10⁵ kg，P=10×10⁶ Pa。引入无量纲频率a₀=ωL_a/v_s。

4.1 验证

为验证模型的准确性，将Makris^[10]解与模型进行比较。在相同条件下，对本文的计算模型进行验证。图 2将水平位移与Makris^[10]解的结果进行比较。可以看出两种解法有较高的一致性。

图 2 本文解与Makris解的比较

Figure 2. Comparison between authors' and Makris' solutions

下载: 全尺寸图片幻灯片

4.2 参数分析

图 3，4给出了瑞利波作用下，竖向荷载对单桩的水平动力响应的影响，其研究了桩长、竖向荷载大小和无量纲频率对桩基水平振动的影响。从图 3可以看出，随着竖向荷载的增加，位移、转角和弯矩都在增大，且增加的趋势也越来越大。随着深度的增加，竖向荷载改变所引起的变化不再明显，最终趋于稳定。

图 3 竖向荷载对单桩横向响应沿桩长变化的影响

Figure 3. Influences of vertical load on lateral response of a single pile along pile length

下载: 全尺寸图片幻灯片

图 4 竖向荷载对单桩水平响应随无因次频率变化的影响

Figure 4. Influences of vertical load on horizontal response of a single pile with dimensionless frequency

下载: 全尺寸图片幻灯片

图 4显示了垂直载荷对位移、转角和弯矩的影响。当频率等于固有频率时，发生共振。在共振区，当竖向荷载较小时，随竖向荷载的增大，桩顶位移和桩端弯矩整体呈增大趋势。随无量纲频率的增大，竖向荷载的改变引起水平位移和转角的变化将不再明显。

5. 结论

考虑竖向荷载对瑞利波作用下饱和软土中单桩结构水平动力响应的影响，建立瑞利波作用下饱和软土中桩顶柔性约束下单桩水平动力响应的计算模型。通过数值计算结果，得出以下3点结论。

（1）随深度的增加，位移和转角先减小后增大；弯矩整体呈减小趋势；最终接近桩端固结端时桩的水平动力响应趋于稳定。

（2）随无量纲频率的增加，位移、转角和弯矩在共振区发生共振后最终趋于稳定。

（3）随竖向荷载的增加，位移、转角和弯矩都在增大。但是这种改变所引起的变化随着深度的增加不再明显，最终趋于稳定。

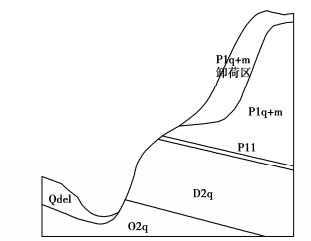

图 1 岩层剖面图

Figure 1. Profile of rock strata

下载: 全尺寸图片幻灯片

图 2 颗粒流模型

Figure 2. Particle flow model

下载: 全尺寸图片幻灯片

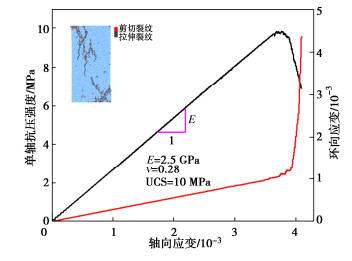

图 3 细观参数标定过程

Figure 3. Calibration process of micro-parameters

下载: 全尺寸图片幻灯片

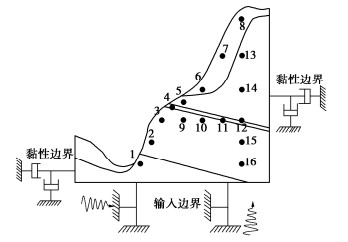

图 4 监测点设置及边界设置

Figure 4. Setting of monitoring points and boundary

下载: 全尺寸图片幻灯片

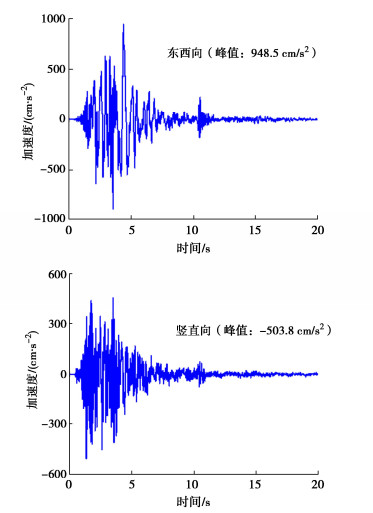

图 5 地震动时程曲线

Figure 5. Time-history curves of ground motion

下载: 全尺寸图片幻灯片

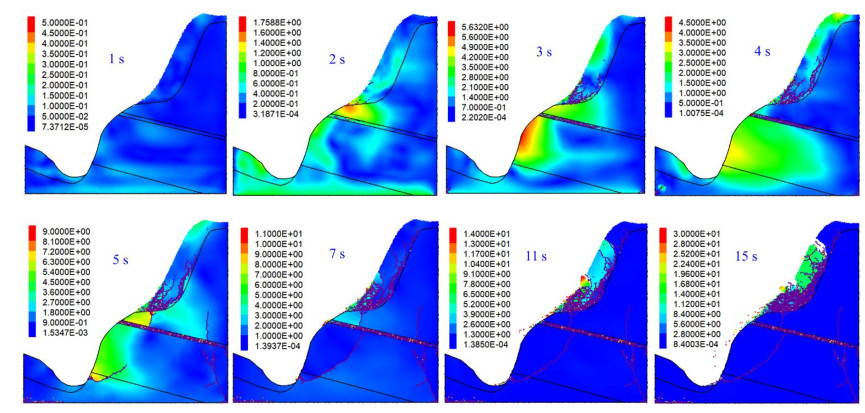

图 6 动力响应速度云图（紫色为拉伸裂纹，白色为剪切裂纹）

Figure 6. Velocity contours of dynamic response (purple color: tensile crack; white color: shear crack)

下载: 全尺寸图片幻灯片

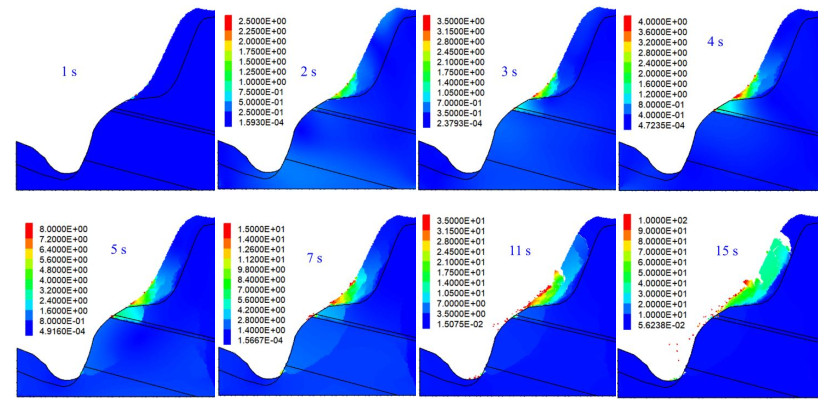

图 7 动力响应位移云图

Figure 7. Displacement contours of dynamic response

下载: 全尺寸图片幻灯片

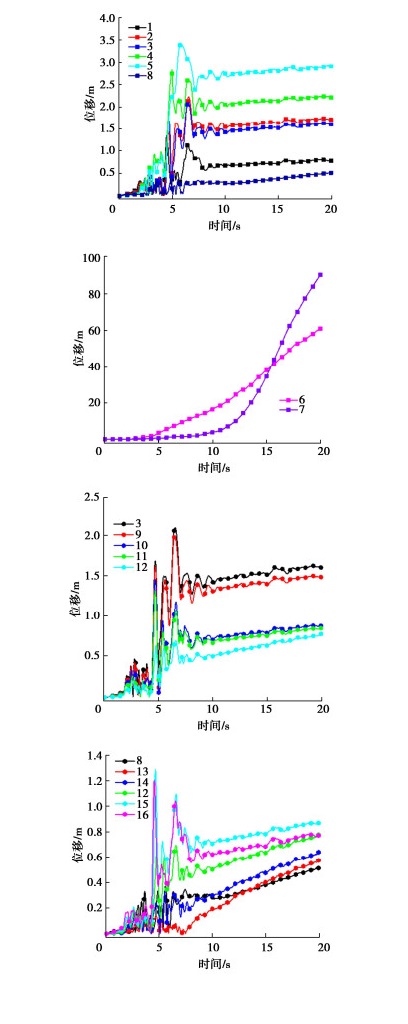

图 8 监测点位移曲线

Figure 8. Displacement curves of monitoring points

下载: 全尺寸图片幻灯片

表 1 岩层宏观力学参数

Table 1 Macro-parameters of rock strata

材料分区	密度/(kg·m^-3)	杨氏模量/GPa	泊松比	单轴强度/MPa
P1q+m卸荷区	2650	15	0.22	80
P1q+m	2650	18	0.21	85
P1l	2650	2.5	0.28	10
D2q	2650	15	0.22	75
O2q	2650	20	0.20	90
Q-del	2650	13	0.23	80

下载: 导出CSV

表 2 岩层细观力学参数

Table 2 Micro-parameters of rock strata

参数值	P1q+m 卸荷区	P1q+m	P1l	D2q	O2q	Q-del
密度/(kg·m^-3)	2650	2650	2650	2650	2650	2650
最小粒径/m	1.0	1.0	1.0	1.0	1.0	1.0
粒径比	1.66	1.66	1.66	1.66	1.66	1.66
颗粒有效模量/GPa	3.0	4.3	0.75	5.3	5.8	3.0
刚度比	1.25	1.12	1.36	1.18	1.09	1.25
摩擦系数	0.7	0.7	0.7	0.7	0.7	0.7
黏结有效模量/GPa	3.0	4.3	0.75	5.3	5.8	3.0
黏结刚度比	1.25	1.12	1.36	1.18	1.09	1.25
黏结法向强度/MPa	25	37	5	42	45	25
黏结切向强度/MPa	25	37	5	42	45	25
法向阻尼	0.2	0.2	0.2	0.2	0.2	0.2
切向阻尼	0.2	0.2	0.2	0.2	0.2	0.2

下载: 导出CSV
