电渗透法降低黏土-金属界面黏附力的机理与试验研究

万泽恩; 尹威方; 李树忱; 景少森; 王海波; 许钦明

doi:10.11779/CJGE20231152

电渗透法降低黏土-金属界面黏附力的机理与试验研究 English Version

1.
中国矿业大学力学与土木工程学院, 江苏徐州 221116
2.
中铁二局集团有限公司, 四川成都 610031

基金项目:

国家自然科学基金青年基金项目 52308423

国家自然科学基金面上项目 52379114

中央高校基本科研业务费专项资金项目 2023QN1018

详细信息

作者简介:
万泽恩(1994—)，男，博士，讲师，主要从事盾构渣土改良与高效智能掘进等方面的教学和科研工作。E-mail: zeenwan@cumt.edu.cn

通讯作者:
李树忱, E-mail: scli@cumt.edu.cn

中图分类号: TU43
计量
- 文章访问数: 348
- HTML全文浏览量: 56
- PDF下载量: 81
出版历程
- 收稿日期: 2023-11-26
- 网络出版日期: 2024-03-24
- 刊出日期: 2024-07-31

Mechanism and experimental tests on reducing adhesive force of clay-metal interface by using electro-osmosis method

1.
School of Mechanics and Civil Engineering, China University of Mining and Technology, Xuzhou 221116, China
2.
China Railway Erju Co., Ltd., Chengdu 610031, China

摘要

摘要: 在岩土工程中机械法施工普遍，但黏土堵塞是困扰施工的一大难题。盾构、钻孔桩机等设备在黏性地层施工时易发生结泥饼、堵塞、排渣不畅等现象，导致器械扭矩增大，加剧刀具损耗，降低施工效率。黏土堵塞一般发生在黏土与金属界面之间，如何降低黏土对金属表面的黏附力是解决上述问题的关键。介绍了一种利用电渗透技术使黏土与金属界面之间形成一层水膜以达到降低黏土黏附性的方法。在不同电压和含水率条件下，对4种黏土进行倾斜板试验和电渗透试验。试验结果表明：黏土的电动力学行为不仅受含水率和黏土矿物的影响，还需要满足一定的阈值电压。试验的4种土样的滑动临界电压阈值集中在4 V左右，受含水率影响临界电压阈值有轻微差异。超过电压阈值后土样脱离时间急剧减少，电压由9 V增加到11 V，脱离时间无明显差异。当电压超过7 V后，增加电压对土样的降黏作用不明显，但电渗透过程中的能耗却呈倍数增长。电渗透法未来应用于实际工程，应综合考虑能耗、地层条件等因素，选择基于最优电压的电渗法降黏方案，提高施工效率。
- 界面黏附 /
- 电渗透 /
- 降黏机理 /
- 电压阈值 /
- 有效能耗
Abstract: The mechanical construction is widely used in geotechnical engineering, but clay clogging is the major problem that hinders construction. Shield, drilling pile machine and other equipments are prone to mud cake, clogging, poor soil discharge and other phenomena during the construction in clay stratum, which leads to the increased torque of the apparatus, intensified tool wear and reduced construction efficiency. The clay clogging generally occurs at the interface between clay and metal surfaces, and reducing the adhesion force of the clay to the metal surfaces is the key to solving the above issues. A method of using the electro-osmosis technology is introduced to form a water film between the clay and the metal interfaces to reduce the clay adhesion. The tilted-plate tests and electro-osmosis tests are conducted on four types of clay under different voltages and water contents. The experimental results show that the electrodynamic behavior of the clay is influenced by the water content and clay minerals, and needs to meet a certain voltage threshold. The critical sliding voltage threshold of the four clay samples in the experiment is concentrated at 4 V, with slight differences influenced by the water content. After the voltage exceeds the threshold, the detachment time of the soil samples decreases sharply. Increasing the voltage from 9 V to 11 V does not show a significant difference in the detachment time. After the voltage exceeds 7 V, increasing the voltage has few effects on reducing the stickiness of the soil samples, but the energy consumption during the electro-osmosis process increases significantly. When applying the electro-osmosis method in practical engineering, the factors such as energy consumption and formation conditions should be considered comprehensively so as to select the optimal voltage-based electro-osmosis viscosity reduction program and improve the construction efficiency.
- interfacial adhesion /
- electro-osmosis /
- viscosity reduction mechanism /
- voltage threshold /
- effective energy consumption

HTML全文

0. 引言

近年来，海上风电迅速成为重点发展的能源形式之一。筒型基础凭借其成本低、工期短且对地基扰动相对较小的优势，已成为中国海上风电的重要基础形式之一。竖向承载力验算是海上风电基础稳定性校核的首要环节，筒型基础通常自重较大且长期承受海洋平台结构自重及一定程度的竖向荷载作用，因此了解其地基竖向承载特性对于实际工程设计而言十分重要。

针对筒型基础地基竖向承载力的研究较多，已有较多国内外的学者运用试验以及数值模拟等方式进行研究。Houlsby等^[1]和Byrne等^[2]在21世纪初期探讨了传统的吸力筒型基础作为海上风电基础的应用前景。Fu等^[3]、Gourvenec等^[4-5]、Chen等^[6]、刘梅梅等^[7]通过开展一系列室内模型试验及离心模型试验，得到了筒型基础的竖向承载模式、承载力p-s曲线、基础各部分载荷分担情况及筒内外土压力分布情况。Hung等^[8]、Vulpe^[9]、Mehravar等^[10]、Mana等^[11]基于大量有限元数值模拟，讨论了多种因素对地基竖向承载力的影响，得到了相关规律及半经验计算公式。然而由于筒型基础筒-土相互作用的特殊性，其地基竖向承载力的理论计算一直未能完全解决。

现有的筒型基础地基竖向承载力计算方法大多是利用极限分析上限法推导，但该方法得到计算结果往往高于地基承载力的真值，在工程应用中因偏于危险而无法推广。极限分析下限法从理论上更符合工程设计中“安全”概念，但传统方式构建容许应力场困难且具有主观性，导致下限法运用范围受限。直到1988年Sloan^[12]提出了适用于平面应变问题的有限元极限分析下限法，为极限分析下限法的应用提供了全新的思路，极大推动了其在岩土工程中的发展与应用。

由于筒型基础相互作用的特殊性，对于筒型基础的有限元极限分析下限法鲜有学者涉足，本文将筒土相互作用转化为筒土间摩擦的不等式约束条件，建立了筒型基础地基竖向承载力的下限解求解程序。利用离心模型试验结果验证了本方法的正确性，在此基础上分析了土体强度不均匀性、筒型基础长径比及筒外壁-土间摩擦对筒型基础地基竖向承载力的影响，提出了综合考虑以上因素的筒型基础地基竖向承载力计算公式。

1. 轴对称有限元极限分析下限法

本节在Sloan^[12]的有限元下限法求解格式基础上，结合轴对称问题相关理论，提出了针对筒型基础这一轴对称结构的单元平衡条件、应力间断面约束条件、土体边界条件、筒-土界面约束条件、土体屈服条件及相应的目标函数求解格式。

1.1 单元平衡约束条件

采用单元-结构面离散方式将结构物离散为有限个单元体，假设单元为刚性单元。相比于平面应变中以（ ${\sigma _x}$ ， ${\sigma _y}$ ， ${\tau _{xy}}$ ）为未知变量，轴对称有限元法引入环向应力 ${\sigma _\theta }$ ，将节点应力（ ${\sigma _r}$ ， ${\sigma _z}$ ， ${\tau _{rz}}$ ， ${\sigma _\theta }$ ）作为基本未知变量，模拟应力场的典型三角形单元如图 1所示。允许沿相邻三角形单元之间的所有界面发生静态允许的应力间断，每个节点都与唯一单元相关联。对于轴对称结构，各子午面上的应力状态均相同，假定当r-z平面（即子午面）上的应力满足极限平衡条件时，地基达到极限承载状态。

图 1 土体有限元离散

Figure 1. Finite element discretization of soil mass

下载: 全尺寸图片幻灯片

对于筒型基础地基竖向承载力分析模型，土体仅受重力作用，柱坐标系下单元分析示意图如图 2所示。

图 2 柱坐标系中单元体

Figure 2. Unit in a bucket coordinate system

下载: 全尺寸图片幻灯片

柱坐标系中单元体平衡方程可表示为

$\left.\begin{array}{l}\frac{\partial \sigma }{{\partial }_{r}}+\frac{\partial {\tau }_{rz}}{{\partial }_{z}}\text{+}\frac{{\sigma }_{r}-{\sigma }_{\theta }}{r}=\text{0 }\text{，}\\ \frac{\partial {\tau }_{rz}}{{\partial }_{r}}\text{+}\frac{\partial {\sigma }_{z}}{{\partial }_{z}}\text{+}\frac{{\tau }_{rz}}{r}=\gamma \text{ }。\end{array}\right\}$

(1)

假设土单元为线性单元，单元中3个节点满足平衡方程即代表单元平衡。在此基础上，将式（1）平衡方程转化为离散形式产生如下等式约束：

${\left[ {A_{{\text{equil}}}^{\text{e}}} \right]_{2 \times 12}}{\left\{ {{\sigma ^{\text{e}}}} \right\}_{12 \times 1}} = {\left\{ {b_{{\text{equil}}}^{\text{e}}} \right\}_{2 \times 1}} 。$

(2)

式中： ${\left[{A}_{\text{equil}}^{\text{e}}\right]}_{\text{2}\times \text{12}}\text{ }$

${\text{ = }}\left[ \begin{gathered} \frac{{{z_{23}}}}{{2A}} + \frac{1}{{3\bar r}}{\text{ 0 }}\frac{{{r_{32}}}}{{2A}}{\text{ }} - \frac{1}{{3\bar r}}{\text{ }} \hfill \\ {\text{ }}0{\text{ }}\frac{{{r_{32}}}}{{2A}}{\text{ }}\frac{{{z_{23}}}}{{2A}} + \frac{1}{{3\bar r}}{\text{ }}0 \hfill \\ \end{gathered} \right.$

$\left.\begin{array}{cc}\frac{{z}_{31}}{2A}+\frac{1}{3\overline{r}}& 0\\ 0& \frac{{r}_{13}}{2A}\end{array}\text{ }\begin{array}{cc}\frac{{r}_{13}}{2A}& -\frac{1}{3\overline{r}}\\ \frac{{z}_{31}}{2A}+\frac{1}{3\overline{r}}& \text{0}\end{array}\text{ }\begin{array}{cc}\frac{{z}_{12}}{2A}+\frac{1}{3\overline{r}}& \text{0}\\ 0& \frac{{r}_{21}}{2A}\end{array}\text{ }\begin{array}{cc}\frac{{r}_{21}}{2A}& -\frac{1}{3\overline{r}}\\ \frac{{z}_{12}}{2A}+\frac{1}{3\overline{r}}& 0\end{array}\right]\text{，} \\ {\left\{ {{\sigma ^{\text{e}}}} \right\}^{\text{T}}} = \{ \sigma _{r{\text{,1}}}^{\text{e}}{\text{ }}\sigma _{z{\text{,1}}}^{\text{e}}{\text{ }}\tau _{rz{\text{,1}}}^{\text{e}}{\text{ }}\sigma _{\theta {\text{,1}}}^{\text{e}}{\text{ }}\sigma _{r{\text{,2}}}^{\text{e}}{\text{ }}\sigma _{z{\text{,2}}}^{\text{e}}{\text{ }}\tau _{rz{\text{,2}}}^{\text{e}}{\text{ }}\sigma _{\theta {\text{,2}}}^{\text{e}}\sigma _{r{\text{,3}}}^{\text{e}}{\text{ }}\sigma _{z{\text{,3}}}^{\text{e}} \\ {\tau }_{rz\text{,3}}^{\text{e}} {\sigma }_{\theta \text{,3}}^{\text{e}}{\}}_{1\times 12} \text{，}{\left\{ {b_{{\text{equil}}}^{\text{e}}} \right\}^{\text{T}}} = {\left\{ {0{\text{ }}\gamma } \right\}_{1 \times 2}}。$

式中： ${r_{ij}} = {r_i} - {r_j},{z_{ij}} = {z_i} - {z_j}$ ； $\bar r = ({r_1} + {r_2} + {r_3})/3$ 。

1.2 应力间断面约束条件

将相邻独立单元的共同面定义为应力间断面，如图 3所示。在应力允许的情况下，控制各节点的正应力和剪应力对应相等。通过一对共轭节点（1, 2）和（3, 4）定义了一个典型的应力间断线。间断线与r轴正向形成的角度ω，定义相对于r轴正向逆时针方向转动为正方向。

图 3 应力间断面

Figure 3. Stress discontinuity

下载: 全尺寸图片幻灯片

为了满足平衡条件，作用于该路径上的正应力（ $\sigma _{\text{n}}^{}$ ）和剪应力（ $\tau _{\text{n}}^{}$ ）的值应始终保持不变，即

${\sigma }_{\text{n,1}}^{\text{a}}={\sigma }_{\text{n,2}}^{\text{b}} \text{，}{\sigma }_{\text{n,3}}^{\text{a}}={\sigma }_{\text{n,4}}^{\text{b}}\text{，}{\tau }_{\text{n,1}}^{\text{a}}={\tau }_{\text{n,2}}^{\text{b}}\text{，}{\tau }_{\text{n,3}}^{\text{a}}={\tau }_{\text{n,4}}^{\text{b}} 。$

(3)

通过r-z平面某点的应力状态( $\sigma _r^{}$ ， $\sigma _z^{}$ 和 $\tau _{rz}^{}$ )，利用应力莫尔圆得到正应力和剪应力的值， $\sigma _{\text{n}}^{}$ 和 $\tau _{\text{n}}^{}$ 的最终表达式如下：

${\sigma _{\text{n}}} = {\sin ^2}\omega {\sigma _r} + {\cos ^2}\omega {\sigma _z} - \sin 2\omega {\tau _{rz}}\text{，}$

(4)

${\tau _{\text{n}}} = - \frac{1}{2}\sin 2\omega {\sigma _r} + \frac{1}{2}\sin 2\omega {\sigma _z} + \cos 2\omega {\tau _{rz}}。$

(5)

将式（3）的约束条件转化为离散形式：

${\left[ {A_{{\text{stat}}}^{{\text{dc}}}} \right]_{4 \times 16}}{\left\{ {{\sigma ^{{\text{dc}}}}} \right\}_{16 \times 1}} = {\left\{ {b_{{\text{stat}}}^{{\text{dc}}}} \right\}_{4 \times 1}} 。$

(6)

式中： ${\left[ {A_{{\text{stat}}}^{{\text{dc}}}} \right]_{{\text{4}} \times {\text{16}}}} = {\left[ {\begin{array}{*{20}{c}} T&{ - T} \\ 0&0 \end{array}{\text{ }}\begin{array}{*{20}{c}} {\text{0}}&{\text{0}} \\ T&{ - T} \end{array}} \right]_{{\text{4}} \times {\text{16}}}}$

${\left\{ {{\sigma ^{{\text{dc}}}}} \right\}^{\text{T}}}{\text{ = }}\left\{ {\sigma _{r{\text{,1}}}^{\text{a}}{\text{ }}\sigma _{z{\text{,1}}}^{\text{a}}{\text{ }}\tau _{rz{\text{,1}}}^{\text{a}}{\text{ }}\sigma _{\theta {\text{,1}}}^{\text{a}}{\text{ }}\sigma _{r{\text{,2}}}^{\text{b}}{\text{ }}\sigma _{z{\text{,2}}}^{\text{b}}{\text{ }}\tau _{rz{\text{,2}}}^{\text{b}}{\text{ }}\sigma _{\theta {\text{,2}}}^{\text{b}}} \right.$

${{\sigma }_{r\text{,3}}^{\text{a}}\text{ }{\sigma }_{z\text{,3}}^{\text{a}}\text{ }{\tau }_{rz\text{,3}}^{\text{a}}\text{ }{\sigma }_{\theta \text{,3}}^{\text{a}}\text{ }{\sigma }_{r\text{,4}}^{\text{b}}\text{ }{\sigma }_{z\text{,4}}^{\text{b}}\text{ }{\tau }_{rz\text{,4}}^{\text{b}}\text{ }{\sigma }_{\theta \text{,4}}^{\text{b}}\text{ }\}}_{\text{1}\times \text{16}} \text{，}$

${\left\{ {b_{{\text{stat}}}^{{\text{dc}}}} \right\}^{\text{T}}} = \left\{ {{\text{0 0 0 0}}} \right\}1 \times 4。$

1.3 土体边界条件

在任何土体边界l（如图 4所示）的边界条件可以用以下方式来定义：

${\sigma }_{\text{n,1}}^{\text{l}}={q}_{1}\text{，}{\sigma }_{\text{n,2}}^{\text{l}}={q}_{2}\text{，}{\tau }_{\text{n,1}}^{\text{l}}={t}_{1}\text{，}{\tau }_{\text{n,1}}^{\text{l}}={t}_{2} 。$

(7)

图 4 应力边界条件

Figure 4. Stress boundary conditions

下载: 全尺寸图片幻灯片

将任意土体边界l中两节点所对应公式（7）的4个等式约束转化为离散形式如下：

${\left[ {A_{{\text{bound}}}^{\text{l}}} \right]_{4 \times 8}}{\left\{ {{\sigma ^{\text{l}}}} \right\}_{8 \times 1}} = {\left\{ {b_{{\text{bound}}}^{\text{l}}} \right\}_{4 \times 1}}。$

(8)

式中： ${\left[{A}_{\text{bound}}^{\text{l}}\right]}_{4\times 8}={\left[\begin{array}{c}M 0\\ 0\text{ }M\end{array}\right]}_{4\times 8}$ ，

${\left[M\text{ }\right]}_{\text{2}\times \text{4}}=\left[\begin{array}{cc}{\mathrm{sin}}^{2}\alpha & {\mathrm{cos}}^{2}\alpha \\ -\frac{1}{2}\mathrm{sin}2\alpha & \frac{1}{2}\mathrm{sin}2\alpha \end{array}\text{ }\begin{array}{cc}-\mathrm{sin}2\alpha & 0\\ \mathrm{cos}2\alpha & 0\end{array}\right] \text{，}$

${\left\{{\sigma }^{\text{l}}\right\}}^{\text{T}}={\left\{{\sigma }_{r\text{,1}}^{\text{l}} {\sigma }_{z\text{,1}}^{\text{l}} {\tau }_{rz\text{,1}}^{\text{l}} {\sigma }_{\theta \text{,1}}^{\text{l}} {\sigma }_{r\text{,2}}^{\text{l}} {\sigma }_{z\text{,2}}^{\text{l}} {\tau }_{rz\text{,2}}^{\text{l}} {\sigma }_{\theta \text{,2}}^{\text{l}}\right\}}_{1\times 8} \text{，}$

${\left\{{b}_{\text{bound}}^{\text{l}}\right\}}^{T}={\left\{{q}_{1} {t}_{1} {q}_{2} {t}_{2} \right\}}_{1\times 4} 。$

式中， $\alpha$ 为边界l与r轴之间夹角，定义相对于r轴逆时针方向转动为正方向。

1.4 筒-土界面约束条件

在竖向荷载作用下，与筒壁内外侧接触的土体将产生沿筒壁向上的摩擦力，与筒顶及筒壁端部接触的土体将产生垂直端部向上的土抗力。因此，同时对筒顶-土接触面、筒端-土接触面及筒壁-土接触面的进行边界约束。

定义发生剪切破坏时沿筒顶-土界面、筒端-土界面和筒壁-土界面切向抗剪强度均满足以下条件：

$\left| {{\tau _s}} \right| \leqslant {\alpha _{\text{s}}}{s_{{\text{us}}}}\text{；}\left| {{\tau _{\text{b}}}} \right| \leqslant {\alpha _{\text{b}}}{s_{{\text{ub}}}}\text{；}\left| {{\tau _{{\text{f}}i}}} \right| \leqslant {\alpha _{{\text{f}}i}}{s_{{\text{u}}i}}。$

(9)

式中： ${\alpha _{\text{s}}}$ ， ${\alpha _{\text{b}}}$ 和 ${\alpha _{{\text{f}}i}}$ 分别代表筒顶-土界面、筒端-土界面和筒壁-土界面接触强度的折减系数； ${s_{{\text{us}}}}$ 和 ${s_{{\text{ub}}}}$ 分别为筒顶和筒端处的土体不排水抗剪强度， ${s_{{\text{u}}i}}$ 为筒壁-土界面上任一应力点所在深度处土体的不排水抗剪强度。

式（9）可离散转化为

${\left[ {{A_{{\text{int}}}}} \right]_{{\text{2}} \times {\text{4}}}}{\left\{ \sigma \right\}_{{\text{4}} \times {\text{1}}}} \leqslant {\left\{ {{b_{{\text{int}}}}} \right\}_{{\text{2}} \times {\text{1}}}}。$

(10)

式中： ${\left[ {{A_{{\text{int}}}}} \right]_{{\text{2}} \times {\text{4}}}}{\text{ = }}\left[ {\begin{array}{*{20}{c}} {\text{0}}&{\text{0}} \\ 0&0 \end{array}{\text{ }}\begin{array}{*{20}{c}} { - {\text{1}}}&0 \\ 1&0 \end{array}} \right]$ ，

${\left\{ \sigma \right\}^{\text{T}}}{\text{ = }}\left\{ {{\sigma _{r{\text{,}}i}}{\text{ }}{\sigma _{z{\text{,}}i}}{\text{ }}{\tau _{rz{\text{,}}i}}{\text{ }}{\sigma _{\theta {\text{,}}i}}} \right\}1 \times 4 \text{，}$

${\left\{ {{b_{{\text{int}}}}} \right\}^{\text{T}}}{\text{ = }}{\left\{ {{\alpha _{{\text{su}}}}{\text{ }}{\alpha _{{\text{su}}}}} \right\}_{{\text{1}} \times {\text{2}}}} 。$

图 5展示了筒顶-土界面（EP区域）、筒端-土界面（OQ区域）、筒壁-土界面（PQ区域）的剪应力约束形式，及各筒-土界面的剪应力正方向。

图 5 筒-土边界示意图

Figure 5. Boundary between bucket and soil

下载: 全尺寸图片幻灯片

1.5 土体屈服条件

根据Harr-VonKarman假设， ${\sigma _\theta }$ 为在r-z平面上的 ${\sigma _{\text{3}}}$ （最小主应力），即假定环向应力不大于大主应来求解轴对称稳定性问题^[13]。 ${\sigma _\theta }$ 的取值范围在是通过绘制两个莫尔圆确定，破坏面土体受力莫尔圆如所示。为了确保环向应力 ${\sigma _\theta }$ 的值始终接近于 ${\sigma _{\text{3}}}$ 的值，确定以下3个不等式约束：

图 6 破坏面土体受力莫尔圆

Figure 6. Mohr circle of failure surface

下载: 全尺寸图片幻灯片

$\left.\begin{array}{l}{\sigma }_{\theta \text{,}i}\ge {\sigma }_{r\text{,}i}\text{ }\text{，}\\ {\sigma }_{\theta \text{,}i}\ge {\sigma }_{z\text{,}i}\text{ }\text{，}\\ {\sigma }_{\theta \text{,}i}\le {\sigma }_{\text{3f,}i}\text{ }。\end{array}\right\}$

(11)

式中： ${\sigma _{\theta {\text{,}}i}}$ ， ${\sigma _{r{\text{,}}i}}$ 和 ${\sigma _{z{\text{,}}i}}$ 为与节点i相关的应力， ${\sigma _{{\text{3f}}}}$ 为屈服时的小主应力。这些约束可以用矩阵的形式表示为

${\left[ {A_{r\theta }^i} \right]_{{\text{3}} \times {\text{4}}}}{\left\{ {{\sigma ^i}} \right\}_{{\text{4}} \times {\text{1}}}} \leqslant {\left\{ {b_{r\theta }^i} \right\}_{{\text{3}} \times {\text{1}}}}。$

(12)

式中：

${\left[{A}_{r\theta }^{i}\right]}_{\text{3}\times \text{4}}=\left[\begin{array}{cc}1& 0\\ \begin{array}{l}\text{ }0\\ -{\scriptstyle \frac{1}{2}}\text{(}1-\mathrm{sin}\varphi \text{)}\end{array}& \begin{array}{l}\text{ 1}\\ \text{ }-{\scriptstyle \frac{1}{2}}(1-\mathrm{sin}\varphi )\end{array}\end{array}\text{ }\begin{array}{cc}\text{0}& -1\\ \begin{array}{l}0\\ \text{0}\end{array}& \begin{array}{l}-1\\ \text{ 1}\end{array}\end{array}\right]，$

${\left\{{\sigma }^{i}\right\}}^{\text{T}}={\left\{{\sigma }_{r\text{,}i}\text{ }{\sigma }_{z\text{,}i}\text{ }{\tau }_{rz\text{,}i}\text{ }{\sigma }_{\theta \text{,}i} \right\}}_{1\times 4} \text{，}$

${\left\{ {b_{r\theta }^i} \right\}^{\text{T}}} = {\left\{ {0{\text{ }}0{\text{ }}c\cos \varphi } \right\}_{1 \times 3}}。$

在下限解中用内接多边形来逼近Mohr-Coulomb准则，从而方便求解计算的线性规划问题。为保证任一点上的应力状态均满足屈服条件，需在r-z平面上保证满足以下线性化的不等式条件：

${A_k}{\sigma _r} + {B_k}{\sigma _z} + {C_k}{\tau _{rz}} \leqslant \varepsilon {\text{ (}}k = 1,2, \cdots ,p) 。$

(13)

式中： ${A_k} = \cos (2{\rm{\mathsf{π}}}k/p) + \sin \varphi \cos ({\rm{\mathsf{π}}}/p)$ ， ${B_k} = \sin \varphi \cdot$ $\mathrm{cos}({\rm{\mathsf{π}}}/p)-\mathrm{cos}(2{\rm{\mathsf{π}}}k/p)，{C}_{\text{k}}=2\mathrm{sin}(2{\rm{\mathsf{π}}}k/p)，\varepsilon =2c\mathrm{cos}\varphi \cdot$ $\cos ({\rm{\mathsf{π}}}/p)$ 。其中，c为节点i处土体的不排水抗剪强度。

由线性化屈服条件对节点i的4个应力张量施加的不等式约束（数目p）可表示为

${\left[ {A_{{\text{yield}}}^i} \right]_{p \times 4}}{\left\{ {{\sigma ^i}} \right\}_{4 \times 1}} \leqslant {\left\{ {b_{{\text{yield}}}^i} \right\}_{p \times 1}}。$

(14)

式中，

${\left[{A}_{\text{yield}}^{i}\right]}_{p\times 4}=\left[\begin{array}{c}{A}_{1} {B}_{1} {C}_{1} 0\\ {A}_{2} {B}_{2} {C}_{2} 0\\ .\text{ }.\text{ }.\\ {A}_{k} {B}_{k} {C}_{k} 0\\ .\text{ }.\text{ }.\\ {A}_{p} {B}_{p} {C}_{p} 0\end{array} \right] 。$

1.6 最优化函数

通过对筒型基础顶盖部分圆形区域、筒端部分圆环区域的垂直法向应力和筒壁区域切向应力积分。地基竖向承载力（目标函数）可通过以下表达式来定义：

$Q = {Q_{\text{s}}}{\text{ + }}{Q_{\text{f}}}{\text{ + }}{Q_{\text{b}}}{\text{ = }}2{\rm{\mathsf{π}}}\int\limits_{{L_{\text{s}}}} {{\sigma _{\text{s}}}} r{\text{d}}s{\text{ + }}2{\rm{\mathsf{π}}}\int\limits_{{L_{\text{f}}}} {{\tau _{\text{f}}}} z{\text{d}}s{\text{ + }}2{\rm{\mathsf{π}}}\int\limits_{{L_{\text{b}}}} {{\sigma _{\text{b}}}} r{\text{d}}s 。$

(15)

式中：Q为地基竖向承载力，Q_s，Q_f，Q_b分别为筒顶、筒壁及筒端承载部分。 ${\sigma _{\text{s}}}$ 和 ${\sigma _{\text{b}}}$ 分别为作用在筒顶-土和筒端-土边界面上的法向应力， ${\tau _{\text{f}}}$ 为作用在筒壁-土边界面上的切向抗剪强度。由于假设应力在每个单元中为线性变化，筒型基础各部分产生的极限承载力的分量分别为

${Q_{\text{s}}}{\text{ = }}2{\rm{\mathsf{π}}}\frac{{L_{\text{s}}^i}}{2}({\sigma _{{\text{s,1}}}}{\text{ + }}{\sigma _{{\text{s,2}}}})r_{\text{s}}^i \text{，}$

(16)

${Q_{\text{f}}}{\text{ = }}2{\rm{\mathsf{π}}}\frac{{L_{\text{f}}^i}}{2}({\tau _{{\text{f,1}}}}{\text{ + }}{\tau _{{\text{f,2}}}})z_{\text{f}}^i \text{，}$

(17)

${Q_{\text{b}}}{\text{ = }}2{\rm{\mathsf{π}}}\frac{{L_{\text{b}}^i}}{2}({\sigma _{{\text{b,1}}}}{\text{ + }}{\sigma _{{\text{b,2}}}})r_{\text{b}}^i 。$

(18)

式中： $L_{}^i$ 为节点i所在单元边界的长度； $r_{}^i$ 为边界 $L_{}^i$ 面的平均半径； $L_{\text{f}}^i$ 为筒壁节点上i所在单元边界的长度； $z_{\text{f}}^i$ 为边界 $L_{\text{f}}^i$ 面的平均长度。

将方程（1），（3）和（7）进行整合，得到全局等式约束矩阵形式如下：

$\left[ {{A_1}} \right] = \sum\limits_{{\text{e = }}1}^E {\left[ {A_{_{{\text{equil}}}}^{\text{e}}} \right]} {\text{ + }}\sum\limits_{{\text{dc}}}^{{D_{\text{c}}}} {\left[ {A_{_{{\text{stat}}}}^{{\text{dc}}}} \right]} {\text{ + }}\sum\limits_{{\text{l = }}1}^L {\left[ {A_{{\text{bound}}}^{\text{l}}} \right]} 。$

(19)

将方程（9），（10），（14）进行整合，得到全局不等式约束矩阵成如下形式：

$\left[ {{A_2}} \right] = \sum\limits_{i{\text{ = }}1}^N {\left[ {A_{_{{\text{yield}}}}^i} \right]} {\text{ + }}\sum\limits_{i{\text{ = }}1}^N {\left[ {A_{{\text{s }{\rm{\mathsf{θ}}}}}^i} \right]} {\text{ + }}\sum\limits_{{\text{ns = }}1}^{{N_{\text{s}}}} {\left[ {A_{{\text{ints}}}^{{\text{ns}}}} \right]} {\text{ + }}\sum\limits_{{\text{nf = }}1}^{{N_{\text{f}}}} {\left[ {A_{{\text{intf}}}^{{\text{nf}}}} \right]} +$

$\sum\limits_{{\text{nb = }}1}^{{N_{\text{b}}}} {\left[ {A_{{\text{intb}}}^{{\text{nb}}}} \right]} 。$

(20)

与等式及不等式约束条件对应的结果矩阵 ${b_1}$ 和 ${b_2}$ 形式如下：

$\left[ {{b_1}} \right] = \sum\limits_{{\text{e = }}1}^E {\left\{ {b_{_{{\text{equil}}}}^{\text{e}}} \right\}} {\text{ + }}\sum\limits_{{\text{dc}}}^{{D_{\text{c}}}} {\left\{ {b_{_{{\text{stat}}}}^{{\text{dc}}}} \right\}} {\text{ + }}\sum\limits_{{\text{l = }}1}^L {\left\{ {b_{{\text{bound}}}^{\text{l}}} \right\}} \text{，}$

(21)

$\left[ {{b_2}} \right] = \sum\limits_{i{\text{ = }}1}^N {\left\{ {b_{_{{\text{yield}}}}^i} \right\}} {\text{ + }}\sum\limits_{i{\text{ = }}1}^N {\left\{ {b_{{\text{s }{\rm{\mathsf{θ}}}}}^i} \right\}} {\text{ + }}\sum\limits_{{\text{ns = }}1}^{{N_{\text{s}}}} {\left\{ {b_{{\text{ints}}}^{{\text{ns}}}} \right\}{\text{ + }}\sum\limits_{{\text{nf = }}1}^{{N_{\text{f}}}} {\left\{ {b_{{\text{intf}}}^{{\text{nf}}}} \right\}} } \sum\limits_{{\text{nb = }}1}^{{N_{\text{b}}}} {\left\{ {b_{{\text{intb}}}^{{\text{nb}}}} \right\}} 。$

(22)

调用线性最优化函数对目标函数求解的方法，陈广思^[14]和Vishwas^[15]等已给出介绍，不在此赘述。

2. 离心试验验证

2.1 试验准备

为验证筒型基础地基承载力下限解的准确性，开展了饱和黏土地基离心模型试验。试验在天津大学TLJ-100A型土工离心机完成。模型箱内部尺寸为880 mm×595 mm×400 mm。将高岭土粉按照2倍液限的含水率进行真空搅拌，为模拟天然地基的自然固结过程，将土体在100g离心条件下固结10×12 h，固结完成土体厚度约为280 mm。

模型筒外径100 mm，裙板长度95 mm，壁厚10 mm，顶盖厚5 mm，筒顶处预留连接螺杆，与量程为8 kN的荷载传感器相连，模型示意图如图 7所示。

图 7 筒型基础模型示意图

Figure 7. Model for bucket foundation

下载: 全尺寸图片幻灯片

2.2 试验方案

试验前取样测得软黏土的有效重度 $\gamma '$ =4.83 kN/m³，采用十字板对模型槽内土体的不排水抗剪强度进行了测量，结果如图 8所示，模型土泥面处土体强度s_um=6 kPa且土体不排水抗剪强度以k=0.426 kPa/m随深度线性增加。

图 8 试验土体的不排水强度

Figure 8. Undrained shear strengths of soil

下载: 全尺寸图片幻灯片

试验布置方式如图 9所示，试验采用分级加载，具体加载方式见图 10。

图 9 筒型基础及传感器整体布置

Figure 9. Overall layout of bucket foundation and sensor

下载: 全尺寸图片幻灯片

图 10 荷载时间曲线

Figure 10. Load-time curves

下载: 全尺寸图片幻灯片

2.3 试验结果对比

离心机模型试验得到的p-s曲线如图 11所示，在整个沉降过程中未出现明显的拐点。利用初始直线段与末尾直线段的切线交点对应的q_u值作为地基极限承载力，如图中黑色虚线所示，此时对应的竖向承载力q_u约为93 kPa。

图 11 离心试验p-s曲线

Figure 11. Load-displacement curves

下载: 全尺寸图片幻灯片

根据试验参数建立有限元极限分析下限解分析模型，将下限解结果和试验结果进行对比见表 1。下限解结果与模型试验的结果吻合良好，下限解结果小于API规范结果，且计算结果误差均在可接受范围，验证了极限分析下限解的正确性。

表 1 结果对比

Table 1. Comparison of results

试验结果/kPa	API/kPa	下限解/kPa
93	104.84	92.02

下载: 导出CSV

| 显示表格

3. 筒型基础承载特性分析

3.1 下限分析模型的建立

以海上风电筒型基础作为主要研究对象，基础外径D=10 m，侧壁壁厚t_s=0.01 m。研究不同筒裙长度d筒型基础的承载特性，主要针对长径比d/D=0.25，0.5，0.75，1，1.5和2的基础进行分析。为降低边界效应，对土体模型的尺寸进行灵敏度分析，确定土体直径取D_soil=2.5D，土体高度d_soil=3D+d，网格加密形式及模型示意图见图 12。

图 12 筒型基础下限分析网格示意图

Figure 12. Meshes for lower bound analysis of bucke foundation

下载: 全尺寸图片幻灯片

利用基础横截面积S和筒端处土体不排水土强度s_u0对地基竖向承载力V_ult进行了无量纲化处理得到N_cV，即

$N_{\rm cV}=V_{\rm ult}/S·s_{\rm u0} 。$

(23)

3.2 土体强度变化对竖向承载力的影响

大量现场原位测试结果表明，对于大部分的正常固结土及超固结土而言，其不排水抗剪强度随埋深的增加而呈近似的线性增长趋势，假设黏土的不排水剪切强度随深度呈线性变化：s_uz=s_um+kz。其中k为土体强度随深度的增长系数，s_um为泥面处土体的不排水抗剪强度，s_uz为地基深度为z处土体的不排水抗剪强度。

为得出均质土不排水抗剪强度s_u对筒型基础地基竖向极限承载力的影响，针对s_u=10~40 kPa的均质黏土地基进行计算，分析模型中筒-土界面设置为完全粗糙接触，计算结果如图 13所示。

图 13 土体不排水强度对筒型基础竖向承载力的影响

Figure 13. Effects of s_u on vertical bearing capacity of bucket foundation

下载: 全尺寸图片幻灯片

由图 13可知，当d/D＜1时，N_cV增长曲线随土体强度增长近似水平，故认为在此范围内筒型基础承载力与s_u无关；而当d/D＞1时，N_cV随强度增长有较为轻微下降趋势。总体来看，对于长径比较大的筒型基础N_cV虽随s_u增长而略有降低，但结合现有筒型基础工程实际情况，此部分降低可忽略。

为得出非均质土体沿深度方向强度不均匀性对筒型基础竖向承载力的影响，针对s_um=4 kPa及s_um=40 kPa且k均为0~2的地基进行了下限解求解，计算结果如所示。引入不同土体强度线性增长梯度下筒型基础地基竖向极限承载力与均质土体（k=0）条件下承载力的比值 ${\eta _k}$ 来评估土体k增长对筒型基础地基极限承载力的增益。 ${\eta _k}$ 定义如下：

${\eta _k} = \frac{{{V_{{\text{ult}}}}(k)}}{{{V_{{\text{ult}}}}(k = 0)}}。$

(24)

由图 14可知，当s_um=4时，随着土体强度增长梯度k由0增长至2， ${\eta _k}$ 增长约120%~410%；当s_um=40时，随着土体强度增长梯度k由0增长至2， ${\eta _k}$ 增长约2%~35%，不同长径比筒型基础V_ult皆随k增长而不同程度的线性增加。单独考虑土体参量s_um或k时，无法通过N_cV来表征竖向承载力特性。为使承载力系数具有普适性，通过无量纲参数κ来定量表征土体强度沿深度方向不均匀性，定义κ=kD/s_um，计算时k和D固定不变，通过改变s_um来改变κ。针对κ=0.5，2，3，5，10，20的非均质饱和黏土地基进行讨论，计算结果如图 15所示。

图 14 k对筒型基础竖向承载力影响

Figure 14. Effects of k on vertical bearing capacity of bucket foundation

下载: 全尺寸图片幻灯片

图 15 κ对筒型基础竖向承载力的影响

Figure 15. Effects of κ on vertical bearing capacity of bucket foundation

下载: 全尺寸图片幻灯片

如图 15所示，N_cV随κ的增加而减小。因为κ越高意味沿裙板上平均强度越低，筒壁侧摩阻发挥较低，所以其承载力增长率比基础端部土体强度的增长率低，从而使N_cV降低。

3.3 长径比对筒型基础竖向极限承载力的影响

对均质土中长径比为0.5~2的筒型基础地基承载力进行计算，得到其地基承载力随长径比增长的变化，结果如图 16所示。

图 16 不同长径比的筒型基础在均质土中的承载特性

Figure 16. Vertical bearing capacities of bucket foundation with different length diameter ratios in homogeneous soils

下载: 全尺寸图片幻灯片

由图 16可知，均质土中筒型基础承载力系数N_cV增率随d/D增大呈现非线性增长趋势，且规律随土体强度变化并未发生改变。将均质土中筒型基础地基竖向承载力系数N_cV随土体不排水抗剪强度s_u及长径比d/D的变化规律拟合为

${N_{{\text{cV}}}}{\text{(}}\kappa {\text{ = 0) = 5}}{\text{.91 + 8}}{\text{.41}}\left( {\frac{d}{D}} \right) - {\text{1}}{\text{.12}}{\left( {\frac{d}{D}} \right)^2} 。$

(25)

对于强度沿深度线性增加黏土地基，选取κ=0.5，2，3，5，10，20对不同长径比筒型基础地基竖向承载力进行分析，得到N_cV随长径比增长的变化规律，结果如图 17所示。

图 17 不同长径比筒型基础在非均质土中的承载特性

Figure 17. Vertical bearing capacities of bucket foundation with different length diameter ratios in nonhomogenous soil

下载: 全尺寸图片幻灯片

由图 17可知，对于强度沿深度线性增加的土体，N_cV随d/D的增长而增大。将筒型基础地基竖向承载力系数N_cV随土体强度沿深度不均匀性κ及长径比d/D的变化关系可采用公式（26）进行拟合，由图 17可知，拟合结果良好。

${N_{{\text{cV}}}}{\text{(}}\kappa {\text{) = 3}}{\text{.22 + 2}}{\text{.02}}\left( {\frac{d}{D}} \right){\text{ + 6}}{\text{.05}}{{\text{e}}^{ - 0.45\kappa }} 。$

(26)

为探究筒型基础不同部分对地基承载力的贡献率随长径比的变化，分别计算不同土体强度（s_um=10 kPa，s_um=40 kPa）及不同土体强度线性增长梯度k（k=0，2）条件下不同长径比的筒型基础地基竖向承载力，提取极限状态下筒壁内、外侧摩阻力，筒顶抗力及筒端处抗力。考虑到荷载情况仅为竖向荷载，筒内壁与土体接触良好，认为土体抗力为筒顶抗力和筒内壁摩阻之和，分析各部分在地基竖向承载力中占比，结果绘制于图 18。

图 18 筒基各部分承担荷载比例随长径比的变化

Figure 18. Variation of loading ratio in different parts of bucket foundations with d/D

下载: 全尺寸图片幻灯片

由图 18可知，在不同土体强度条件下，随着基础长径比的增加，筒端抗力贡献率稳定在10%以下，土体抗力的贡献率逐渐降低，筒壁外侧摩阻逐渐增大。分析原因认为，随d/D的增加，筒土接触面积逐步增大，外侧摩阻增长显著，筒端处虽应力较高，但由于筒壁较薄，故对承载力贡献率不高。在相同长径比条件下，随κ增大，土体抗力的贡献率逐步增加。由于κ越高意味着筒端下方参与承载的土体强度越高，筒端以上和筒壁接触的土体强度相对较弱，无法有效地为筒壁-土接触面提供剪切力，故而筒壁外侧摩阻的增长相对较低。

3.4 ${\alpha _{{\text{f}}i}}$ 沿筒壁分布规律

为探究土体达到极限承载状态时筒外壁-土界面接触强度折减程度沿深度方向的实际分布规律，以均质土（s_um=10 kPa，k=0，即κ=0）和强度随深度线性增长黏土（s_um=10 kPa，k=2，即κ=2）地基为例，计算筒外壁-土间完全粗糙接触条件下的地基竖向承载力。提取极限竖向荷载状态下筒外壁-土界面切向抗剪强度 ${\tau _{{\text{f}}i}}$ 及应力点处不排水抗剪强度s_ui，参考式（9）进行归一化处理，即 ${\alpha _{{\text{f}}i}}$ = ${\tau _{{\text{f}}i}}$ /s_ui，计算结果如图 19所示。

图 19

${\alpha _{{\text{f}}i}}$ 沿深度分布规律

Figure 19. Distribution laws of

${\alpha _{{\text{f}}i}}$ along depth

下载: 全尺寸图片幻灯片

图 19中纵坐标w/D为应力点距筒顶的距离w与筒径D之比。分析可知，极限状态时，尽管筒外壁-土间接触关系设定为完全粗糙， ${\alpha _{{\text{f}}i}}$ 沿深度分布也并非定值。

均质土中，筒壁上部w/D=0~0.5范围内，d/D＜1的筒型基础 ${\alpha _{{\text{f}}i}}$ 随深度增加而增大，d/D＞1的筒型基础筒壁侧摩阻力不变且 ${\alpha _{{\text{f}}i}}$ 近似等于1。而当w/D＞0.5，随着应力点靠近筒端 ${\alpha _{{\text{f}}i}}$ 逐渐减小。

对于强度沿深度线性增长的黏土地基， ${\alpha _{{\text{f}}i}}$ 随深度增长而降低，w/D=0~0.5范围内降低速率较小，而距筒顶0.5D后 ${\alpha _{{\text{f}}i}}$ 开始加速降低。对于同一深度的筒壁上各应力点，强度线性增长黏土中 ${\alpha _{{\text{f}}i}}$ 均小于均质土，因此，对于黏土地基，筒壁-土界面处土体不排水抗剪强度越高， ${\alpha _{{\text{f}}i}}$ 越小。

3.5 ${\alpha _{{\text{f}}i}}$ 对筒型基础地基竖向承载力的影响

以均质土（κ=0）和强度沿深度线性增长的黏土地基（κ=20）为例，计算不同 ${\alpha _{{\text{f}}i}}$ 的筒型基础地基竖向承载力，结果绘制于图 20。

图 20 α_fi对筒型基础竖向承载力的影响

Figure 20. Effects of α_fi on vertical bearing capacity of bucket foundation

下载: 全尺寸图片幻灯片

由图 20可知，对于均质黏土和强度随深度线性增长的黏土地基，N_cV均随 ${\alpha _{{\text{f}}i}}$ 的增大而增大，并且长径比大的筒型基础N_cV增率更为显著。其原因在于长径比大的筒型基础筒外壁-土接触面积更大，筒外壁侧摩阻对承载力的贡献也更大。

综合考虑土体不均匀性κ、筒型基础长径比d/D和筒外壁-土界面接触强度折减系数 ${\alpha _{{\text{f}}i}}$ 的影响，均质黏土及强度沿深度线性增长的黏土地基中筒型基础地基竖向承载力下限解可拟合为

${N}_{\text{cV}}{}_{（\kappa =0）}\text{=}\left(0.72+0.35{\alpha }_{\text{f}}-0.07\frac{d}{D}\right)\cdot$

$\left[ {5.91 + 8.41\frac{d}{D} - 1.12{{\frac{d}{D}}^2}} \right] \text{，}_{ }$

(27)

${N}_{\text{cV}}（\kappa ）=\left(0.79+0.29{\alpha }_{\text{f}}-0.07\frac{d}{D}\right)\cdot$

$\left[ {3.22 + 2.02\frac{d}{D} + 6.05{{\text{e}}^{ - 0.45\kappa }}} \right] \text{，}$

(28)

$V_{{\rm ult}（κ=0）}=N_{{\rm cV}（κ=0）}·As_{\rm u} \text{，}$

(29)

$V_{{\rm ult}（κ）}=N_{{\rm cV}（κ）}·As_{\rm u0} 。$

(30)

4. 结论

本文针对黏性土地基上筒型基础地基竖向承载力问题，采用轴对称有限元极限分析下限法进行分析，主要得到以下4点结论。

（1）将筒型基础简化为轴对称模型并考虑筒-土间摩擦，求得了筒型基础地基竖向承载力下限解，并对计算结果进行了离心模型试验验证。

（2）在饱和黏土地基中，筒型基础地基竖向承载力系数随土体强度不均匀系数的增大而减小，随筒型基础长径比增长而增长，并给出了拟合公式。

（3）土体抗力和侧摩阻力是筒型基础主要承力部位，随长径比的增加或土体强度不均匀性的降低，土体抗力对承载力贡献率逐渐下降，侧壁摩阻贡献逐渐增长。

（4）对于长径比小于1的筒型基础，筒外壁-土间侧摩阻力随深度呈现先增大后减小趋势；对于长径比大于1的筒型基础筒顶下0.5D范围内外壁侧摩阻发挥较高，而后随深度增加而逐渐降低至近筒端处趋于0。

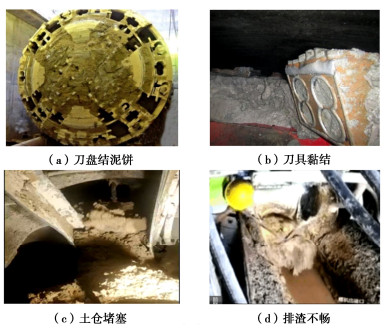

图 1 盾构穿越黏土地层施工难题

Figure 1. Difficulties of shield tunneling in clay stratum

下载: 全尺寸图片幻灯片

图 2 界面黏附中水的接触模型^[27]

Figure 2. Contact model for water in interfacial adhesion^[27]

下载: 全尺寸图片幻灯片

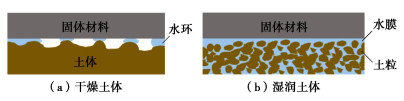

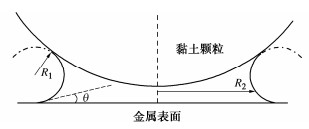

图 3 土颗粒与固体表面水环接触示意图^[29]

Figure 3. Schematic diagram of water ring contact between soil particles and solid surface^[29]

下载: 全尺寸图片幻灯片

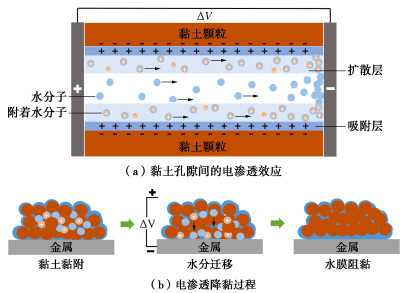

图 4 电场作用下黏土中水分迁移示意图

Figure 4. Schematic diagram of water migration in clay under action of electric field

下载: 全尺寸图片幻灯片

图 5 黏土试样平衡状态受力

Figure 5. Equilibrium state force on clay samples

下载: 全尺寸图片幻灯片

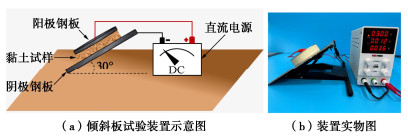

图 6 倾斜板试验装置

Figure 6. Schematic representation of the tilted-plate test

下载: 全尺寸图片幻灯片

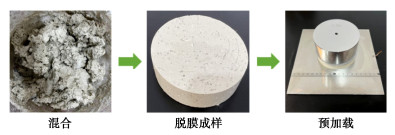

图 7 黏土试验制备

Figure 7. Preparation of clay samples

下载: 全尺寸图片幻灯片

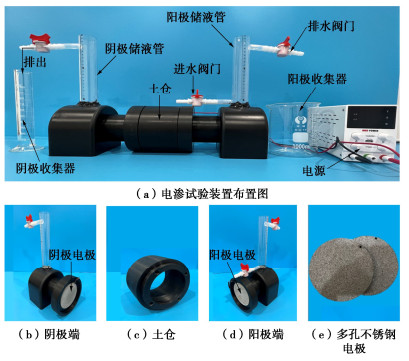

图 8 电渗透试验装置

Figure 8. Electro-osmosis test devices

下载: 全尺寸图片幻灯片

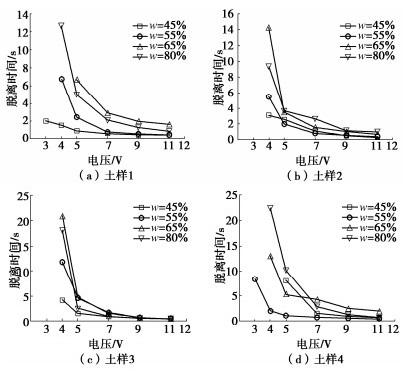

图 9 土样脱离时间随电压变化趋势

Figure 9. Variation trend of detachment time of samples with voltage

下载: 全尺寸图片幻灯片

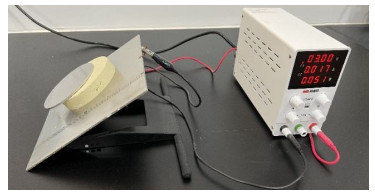

图 10 阳极钢板脱落

Figure 10. Anodic steel plate falling off

下载: 全尺寸图片幻灯片

图 11 电压作用下水分在黏土中迁移的过程

Figure 11. Process of water migration in clay under voltage

下载: 全尺寸图片幻灯片

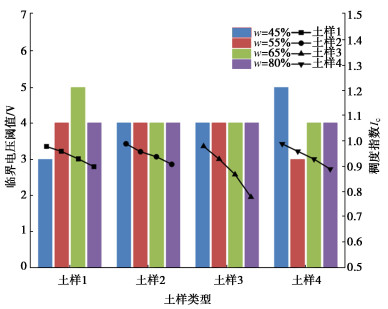

图 12 土样临界电压阈值

Figure 12. Critical voltage thresholds of soil samples

下载: 全尺寸图片幻灯片

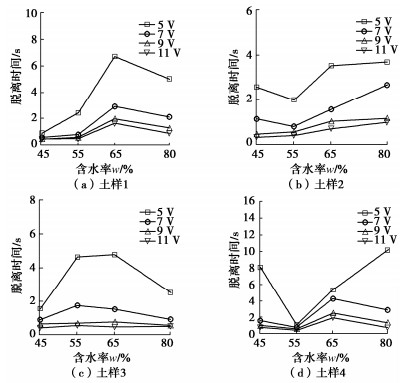

图 13 土样脱离时间随含水率变化趋势

Figure 13. Variation trend of detachment time of soil samples with water content

下载: 全尺寸图片幻灯片

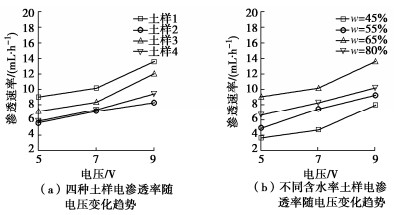

图 14 土样电渗透速率随电压变化趋势

Figure 14. Variation trend of electroosmotic rate of soil samples with voltage

下载: 全尺寸图片幻灯片

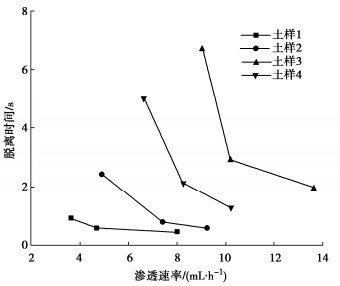

图 15 脱离时间随电渗透速率变化规律

Figure 15. Variation of detachment time with electro-osmotic rate

下载: 全尺寸图片幻灯片

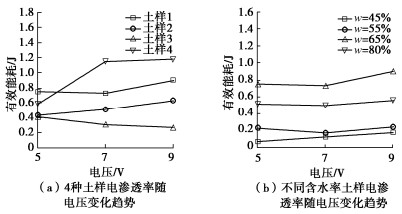

图 16 土样有效能耗随电压变化趋势

Figure 16. Variation trend of effective energy consumption of soil samples with voltage

下载: 全尺寸图片幻灯片

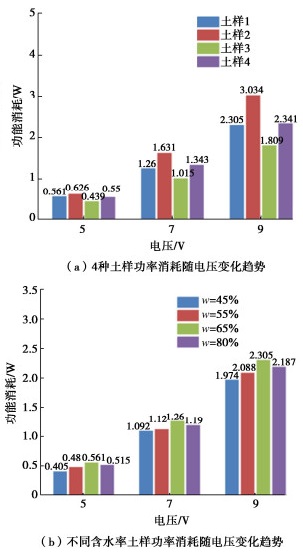

图 17 土样功率消耗随电压变化趋势

Figure 17. Variation trend of power consumption of soil samples with voltage

下载: 全尺寸图片幻灯片

表 1 试验土样

Table 1 Test soil samples

类型	石英含量/%	膨润土含量/%	高岭土含量/%	塑限/%	液限/%	塑性指数
对照组	0	0	100	59.18	68.29	9.11
土样1	10	60	30	36.86	454.46	417.60
土样2	0	100	0	38.76	477.72	439.06
土样3	0	50	50	41.99	217.70	175.71
土样4	0	75	25	39.80	422.35	382.55

下载: 导出CSV

表 2 4种土样的电渗渗透系数

Table 2 Electro-osmotic permeability coefficients of four soil samples

土样类型	电渗透系数/(m²∙s^-1∙V^-1)
土样1	6.39×10^-9
土样2	3.98×10^-9
土样3	5.09×10^-9
土样4	4.16×10^-9

下载: 导出CSV

表 3 不同电压下土样的电流强度

Table 3 Current intensities of samples under different voltages

土样类型	电流/A
土样类型	5 V	7 V	9 V
土样1	0.0224	0.0364	0.0512
土样2	0.0250	0.0470	0.0638
土样3	0.0176	0.0288	0.0402
土样4	0.0220	0.0386	0.0520

下载: 导出CSV

参考文献(35)

[1]	周文波, 吴惠明, 赵峻. 泥岩地层常压刀盘盾构的掘进策略与分析[J]. 现代隧道技术, 2019, 56(4): 8-15. https://www.cnki.com.cn/Article/CJFDTOTAL-XDSD201904002.htm ZHOU Wenbo, WU Huiming, ZHAO Jun. On driving strategy of the shield machine with atmospheric cutterhead in mudstone strata[J]. Modern Tunnelling Technology, 2019, 56(4): 8-15. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-XDSD201904002.htm
[2]	WAN Z, LI S, YUAN C, et al. Soil conditioning for EPB shield tunneling in silty clay and weathered mudstone[J]. International Journal of Geomechanics, 21(9): 06021020. doi: 10.1061/(ASCE)GM.1943-5622.0002119
[3]	方勇, 王凯, 陶力铭, 等. 黏性地层面板式土压平衡盾构刀盘泥饼堵塞试验研究[J]. 岩土工程学报, 2020, 42(9): 1651-1658. doi: 10.11779/CJGE202009009 FANG Yong, WANG Kai, TAO Liming, et al. Experimental study on clogging of cutterhead for panel earth-pressure-balance shield tunneling in cohesive strata[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(9): 1651-1658. (in Chinese) doi: 10.11779/CJGE202009009
[4]	REUSS F. Sur un nouvel effet de l'électricité galvanique[J]. Mem Soc Imp Natur Moscou, 1809(2): 327-337. (REUSS F. On a new effect of galvanic electricity[J]. Memoirs of the Imperial Society of Naturalists Moscow, 1809(2): 327-337. (in French))
[5]	CASAGRANDE I L. Electro-osmosis in soils[J]. Géotechnique, 1949, 1(1): 159-177.
[6]	王柳江, 陈强强, 刘斯宏, 等. 水平排水板真空预压联合电渗处理软黏土模型试验研究[J]. 岩石力学与工程学报, 2020, 39(增刊2): 3516-3525. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2020S2030.htm WANG Liujiang, CHEN Qiangqiang, LIU Sihong, et al. Model test on treatment of soft clay under combined vacuum preloading with electro-osmosis using prefabricated horizontal drain[J]. Chinese Journal of Rock Mechanics and Engineering, 2020, 39(S2): 3516-3525. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2020S2030.htm
[7]	刘飞禹, 宓炜, 王军, 等. 逐级加载电压对电渗加固吹填土的影响[J]. 岩石力学与工程学报, 2014, 33(12): 2582-2591. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201412026.htm LIU Feiyu, MI Wei, WANG Jun, et al. Influence of applying stepped voltage in electroosmotic reinforcement of dredger fill[J]. Chinese Journal of Rock Mechanics and Engineering, 2014, 33(12): 2582-2591. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201412026.htm
[8]	崔允亮, 项鹏飞, 王新泉. 含水率与含砂率对软黏土电阻率影响的试验研究[J]. 科学技术与工程, 2018, 18(3): 335-338. https://www.cnki.com.cn/Article/CJFDTOTAL-KXJS201803055.htm CUI Yunliang, XIANG Pengfei, WANG Xinquan. Experimental study on influence of water content and sand content on resistivity of soft clay[J]. Science Technology and Engineering, 2018, 18(3): 335-338. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-KXJS201803055.htm
[9]	项鹏飞, 崔允亮, 王新泉. 含水率与含砂率对软黏土电渗透系数的影响试验研究[J]. 铁道建筑, 2017, 57(12): 75-77. https://www.cnki.com.cn/Article/CJFDTOTAL-TDJZ201712020.htm XIANG Pengfei, CUI Yunliang, WANG Xinquan. Experimental study on influence of water content and sand content on electroosmosis coefficient of soft clay[J]. Railway Engineering, 2017, 57(12): 75-77. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TDJZ201712020.htm
[10]	李瑛, 龚晓南. 含盐量对软黏土电渗排水影响的试验研究[J]. 岩土工程学报, 2011, 33(8): 1254-1259. http://cge.nhri.cn/cn/article/id/14160 LI Ying, GONG Xiaonan. Experimental study on effect of soil salinity on electro-osmotic dewatering in soft clay[J]. Chinese Journal of Geotechnical Engineering, 2011, 33(8): 1254-1259. (in Chinese) http://cge.nhri.cn/cn/article/id/14160
[11]	李瑛, 龚晓南. 软黏土地基电渗加固的设计方法研究[J]. 岩土工程学报, 2011, 33(6): 955-959. http://cge.nhri.cn/cn/article/id/14037 LI Ying, GONG Xiaonan. Design method of electro-osmosis reinforcement for soft clay foundations[J]. Chinese Journal of Geotechnical Engineering, 2011, 33(6): 955-959. (in Chinese) http://cge.nhri.cn/cn/article/id/14037
[12]	李瑛, 龚晓南, 郭彪, 等. 电渗软黏土电导率特性及其导电机制研究[J]. 岩石力学与工程学报, 2010, 29(增刊2): 4027-4032. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2010S2081.htm LI Ying, GONG Xiaonan, GUO Biao, et al. Research on conductivity characteristics of soft clay during electro-osmosis and its conductive mechanism[J]. Chinese Journal of Rock Mechanics and Engineering, 2010, 29(S2): 4027-4032. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2010S2081.htm
[13]	龚晓南, 焦丹. 间歇通电下软黏土电渗固结性状试验分析[J]. 中南大学学报(自然科学版), 2011, 42(6): 1725-1730. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201106037.htm GONG Xiaonan, JIAO Dan. Experimental study on electro-osmotic consolidation of soft clay under intermittent current condition[J]. Journal of Central South University (Science and Technology), 2011, 42(6): 1725-1730. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201106037.htm
[14]	王柳江, 刘斯宏, 樊科伟, 等. 真空电渗联合振动碾压加固超软黏土试验研究[J]. 水运工程, 2017(5): 150-156. https://www.cnki.com.cn/Article/CJFDTOTAL-SYGC201705027.htm WANG Liujiang, LIU Sihong, FAN Kewei, et al. Experimental study of combined application of vacuum electroosmotic drainage and vibration rolling in ultra-soft clay improvement[J]. Port and Waterway Engineering, 2017(5): 150-156. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SYGC201705027.htm
[15]	周亚东, 付继宇, 邓安, 等. 真空预压–电渗联合作用下软黏土非线性大变形固结模型[J]. 岩石力学与工程学报, 2019, 38(8): 1677-1685. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201908017.htm ZHOU Yadong, FU Jiyu, DANG An, et al. A nonlinear consolidation model of soft clay under the combination of electroomosis and vacuum preloading[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(8): 1677-1685. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201908017.htm
[16]	刘飞禹, 张乐, 王军, 等. 外荷载变电压作用下软黏土电渗固结试验研究[J]. 上海大学学报(自然科学版), 2014, 20(2): 228-238. https://www.cnki.com.cn/Article/CJFDTOTAL-SDXZ201402012.htm LIU Feiyu, ZHANG Le, WANG Jun, et al. Experimental study on electro-osmosic consolidation of soft clay under preloading and variable voltage[J]. Journal of Shanghai University (Natural Science Edation), 2014, 20(2): 228-238. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SDXZ201402012.htm
[17]	AZZAM R, OEY W. The utilization of electrokinetics in geotechnical and environmental engineering[J]. Transport in Porous Media, 2001, 42: 293-314.
[18]	LAMBE T W. Foundation Engineering[M]. New York: McGraw-Hill Education, 1962.
[19]	MICIC S, SHANG J Q, LO K Y. Electrokinetic strengthening of marine clay adjacent to offshore foundations[J]. International Journal of Offshore and Polar Engineering, 2002, 12(1): 64-73.
[20]	MOHAMEDELHASSAN E, SHANG J Q. Feasibility assessment of electro-osmotic consolidation on marine sediment[J]. Ground Improvement, 2002, 6(4): 145-152.
[21]	VAN BAALEN L R. Reduction of Clay Adherence by Electro-osmosis[D]. Amsterdam: Centre of Engineering Geology in the Netherlands, 1999.
[22]	VAN BAALEN L R, ZIMNIK A. VERHOEF P, et al. Applicability of electro-osmosis to reduce clay adherence in a TBM[C]// Proceedings of the International Conference on Geotechnical Geological Engineering. Beijing, 2001.
[23]	SPAGNOLI G. Electro-chemo-mechanical Manipulations of Clays Regarding the Clogging During EPB-tunnel Driving[D]. Aachen: RWTH Aachen University, 2011.
[24]	HEUSER M, SPAGNOLI G, LEROY P, et al. Electro-osmotic flow in clays and its potential for reducing clogging in mechanical tunnel driving[J]. Bulletin of Engineering Geology and the Environment, 2012, 71: 721-733.
[25]	FOUNTAINE E R. Investigations into the mechanism of soil adhesion[J]. Journal of Soil Science, 1954, 5(2): 251-263.
[26]	贾贤, 任露泉, 陈秉聪. 土壤对固体材料黏附力的理论分析[J]. 农业工程学报, 1995(4): 5-9. https://www.cnki.com.cn/Article/CJFDTOTAL-NYGU199504001.htm JIA Xian, REN Luquan, CHEN Bingcong. Theoretical analysis of adhesion force of soil to solid materials[J]. Transactions of the Chinese Society of Agricultural Engineering, 1995(4): 5-9. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-NYGU199504001.htm
[27]	方勇, 王宇博, 王凯, 等. 基于界面黏附力盾构堵塞风险评判方法研究[J]. 岩土工程学报, 2023, 45(9): 1813-1821. doi: 10.11779/CJGE20220634 FANG Yong, WANG Yubo, WANG Kai, et al. Risk evaluation method for shield clogging based on interface adhesion force[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(9): 1813-1821. (in Chinese) doi: 10.11779/CJGE20220634
[28]	陶力铭. 盾构刀盘-土壤界面黏附机理试验研究[D]. 成都: 西南交通大学, 2020. TAO Liming. Experimental Study on the Adhesion Mechanism of Shield Cutterhead-Soil Interface[D]. Chengdu: Southwest Jiaotong University, 2020. (in Chinese)
[29]	JIA X. Theoretical analysis of the adhesion force of soil to solid materials[J]. Biosystems Engineering, 2004, 87(4): 489-493.
[30]	LEROY P, REVIL A. A triple-layer model of the surface electrochemical properties of clay minerals[J]. Journal of Colloid and interface Science, 2004, 270(2): 371-380.
[31]	TIKHOMOLOVA K P. Electro-osmosis[D]. Ellis Horwood: University of St Petersburg, 1993.
[32]	SPAGNOLI G, KLITZSCH N, FERNANDEZ-STEEGER T, et al. Application of electro-osmosis to reduce the adhesion of clay during mechanical tunnel driving[J]. Environmental & Engineering Geoscience, 2011, 17(4): 417-426.
[33]	HOLLMANN F S, THEWES M. Assessment method for clay clogging and disintegration of fines in mechanised tunnelling[J]. Tunnelling and Underground Space Technology, 2013, 37: 96-106.
[34]	MOHAMEDELHASSAN E, SHANG J Q. Effects of electrode materials and current intermittence in electro-osmosis[J]. Proceedings of the ICE Ground Improvement, 2001, 5(1): 3-11.
[35]	MITCHELL JK, SOGA K. Fundamentals of Soil Behavior[M]. 3rd ed. Hoboken NJ: Wiley, 2005.

施引文献(15)

期刊类型引用(9)

1.	陆晶晶，李康. 柔性沥青路面病害成因分析及修复措施研究. 建筑机械. 2025(01): 16-21 . 百度学术
2.	林宇坤，宋玲，刘杰，闫晓亮，朱世煜. 荒漠区沥青路面拱胀病害机理及影响因素分析. 公路交通科技. 2024(04): 31-41 . 百度学术
3.	张辉，王志杰. 硫酸盐侵蚀作用对ATB力学性能的影响. 安徽建筑. 2024(07): 84-87 . 百度学术
4.	陆晶晶，刘德功. 尼日利亚某A级公路柔性沥青路面病害分析与路面结构设计. 建筑机械. 2024(11): 10-15 . 百度学术
5.	张梦媛，丁龙亭，王选仓，谢金生，王孜健. 基于Comsol Multiphysics的半浸泡非饱和水泥基材料水分输运数值模型研究. 重庆大学学报. 2024(12): 45-56 . 百度学术
6.	张留俊，裘友强，张发如，李雄飞，刘军勇. 降水入渗条件下氯盐渍土水盐迁移规律. 交通运输工程学报. 2023(04): 116-127 . 百度学术
7.	李品良，许强，刘佳良，何攀，纪续，陈婉琳，彭大雷. 盐分影响重塑黄土渗透性的微观机制试验研究. 岩土力学. 2023(S1): 504-512 . 百度学术
8.	吴军. 掺入玄武岩纤维的道桥沥青路面复合材料试验分析. 建筑科技. 2023(06): 108-110 . 百度学术
9.	屈磊，许健，陈忠燕，刘永昊. 新疆盐渍土地区公路纵向开裂机制探讨. 市政技术. 2022(10): 40-44 . 百度学术
