Mechanism of instability induced scour of thick hard rock-coal pillar structure in deep fully mechanized working face with large mining height
-

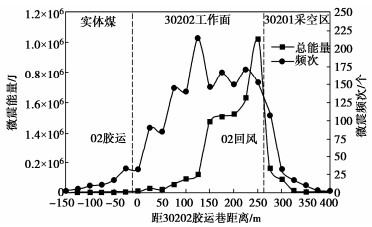

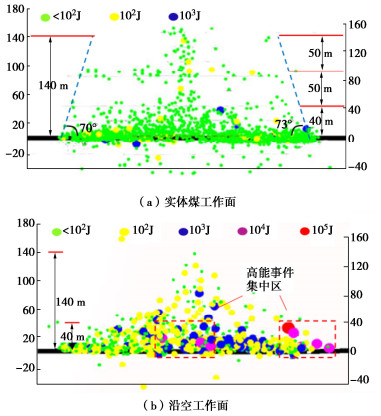

摘要: 厚硬岩层-煤柱结构失稳诱发型冲击地压是鄂尔多斯深部矿区典型的冲击地压模式，其发生机理尚不清晰，以鄂尔多斯深部矿区某矿30202工作面为工程背景，采用理论分析、数值模拟、现场实测等方法，研究了深部大采高综采面厚硬岩层-煤柱结构失稳诱冲机理，得出结论：探讨了深部大采高综采面厚硬岩层-煤柱结构的空间运动特征，建立了厚硬岩层-煤柱结构的力学模型并推导了其失稳诱冲的工程判据。揭示了厚硬岩层-煤柱结构失稳诱冲机理：区段煤柱承载基础应力来源于面内厚硬岩层组和临侧采空区铰接加载岩层自重，当面内厚硬岩层达到强度极限时发生“W”型破断并传递附加应力，区段煤柱承载的叠加应力超过其破坏阈值后发生局部甚至整体失稳冲击。数值模拟发现区段煤柱承载应力随厚硬岩层组的破断运动发生阶段性突增现象，厚硬岩层组“W”型两次破断运动传递的载荷是工作面附近区段煤柱失稳冲击的主要应力来源，其中二次破断释放的能量远高于初次破断。设计并实施了深部大采高综采面厚硬岩层-煤柱结构失稳诱冲的控制体系，包括承载煤柱强卸载、扰动区域强支护和推进速度强管控，效果评价验证了防冲体系能够保障工作面安全回采。Abstract: The instability-induced rockburst of thick hard rock stratum-coal pillar structure is a typical rockburst mode in Ordos deep mining area, and its mechanism is still unclear. Taking the 30202 working face of a mine in Ordos deep mining area as the engineering background, the instability-induced rockburst mechanism of thick hard rock stratum-coal pillar structure in deep fully mechanized mining face with large mining height is studied by means of the theoretical analysis, numerical simulation and field measurement, and the following conclusions are drawn: The spatial movement characteristics of thick hard rock stratum-coal pillar structure in deep fully mechanized mining face with large mining height are discussed. The mechanism of instability-induced impact of the thick and hard rock stratum-coal pillar structure is revealed, i.e., the foundation stress of the section coal pillar comes from the self-weight of the in-plane thick and hard rock stratum group and the adjacent mined-out area, when it reaches the strength limit, the in-plane thick and hard rock stratum breaks in a "W" shape and transmits additional stress, and when the superimposed stress of the section coal pillar exceeds its failure threshold, local or even whole instability impact occurs. It is found through the numerical simulation that the load transmitted by the "W"-shaped twice breaking motion of the thick and hard strata group is the main stress source of the instability impact of the coal pillar near the working face. The control system of instability-induced impact of the thick hard rock stratum-coal pillar structure in deep fully mechanized mining face with large mining height is designed and implemented, including strong unloading of bearing coal pillar, strong support in disturbed areas and strong control of advancing speed. The effectiveness evaluation verifies that the anti-impact system can ensure the safe mining of the working face.
-
Keywords:
- rockburst /
- thick hard rock stratum /
- section coal pillar /
- microseismic monitoring
-
0. 引言
变形响应预测是大坝设计的重点和难点，通常采用数值模拟的方法进行，在此基础上可以指导现场施工。坝料参数是影响大坝变形预测结果的重要因素。受土石料物理力学性质的复杂性、施工质量的不确定性和试验测量误差等影响，实际筑坝材料参数与设计参数存在着差异。许多学者通过拟合实测资料反演坝料参数，来提高大坝结构性态评价的准确性。但反演具有后验性，不能指导当前坝体实际施工。另外反演得到的确定性参数也无法考虑因设计、施工等导致的实际坝料参数的空间变异性。目前，很多学者采用随机场理论来研究坝料物理力学特性的空间变异性并对大坝结构响应进行概率性分析，例如王宗凯等[1]、杨鸽等[2]、Chen等[3]、Chi等[4-5]、Chen等[6]、王建娥等[7]。
研究发现[4-5, 7]，与传统的确定性有限元分析相比，考虑了坝料参数空间不确定性得到的大坝随机有限元计算结果更接近实测值，可以更客观地反映工程实际情况，从而为土石坝的安全运行提供更加合理准确的评价。然而，大多数研究中用来描述筑坝材料参数空间变异性的随机场数字特征（均值、标准差和相关距离）都是通过工程类比的方式根据经验假设而来。基于筑坝材料的真实物理力学参数试验样本进行随机场数字特征统计分析的研究很少。由于表征坝料压实质量的现场干密度（孔隙率）与坝料力学特性存在密切关系，是影响大坝变形控制水平的重要因素，所以在大坝填筑过程中记录了大量的干密度测点。Guo等[8]基于法国某堆石坝填筑期间现场干密度的监测点数据，探讨了三种不同类型随机场对坝坡稳定性计算结果的影响。Mouyeaux等[9]也基于法国某土石坝填筑期间现场干密度统计数据讨论了筑坝土石料模型参数的空间变异性。Chen等[6]对中国东南某面板堆石坝填筑期间现场孔隙率测点进行了统计分析，通过孔隙率和E-B模型参数之间的回归模型建立了模型参数的随机场，发现忽略土石料参数的不确定性会有60%以上的概率低估大坝的最大竖向位移。Chi等[4-5]利用中国观音岩心墙堆石坝填筑期间现场干密度监测样本和室内三轴试验结果，构建了考虑干密度和E-B模型参数相关性的随机场。发现考虑参数空间变异性的大坝有限元计算结果接近反演模拟结果，从而可以不通过反演计算便能在蓄水之前较准确地预测土石坝的结构响应。
由于土石坝是分层填筑施工的，填筑的施工参数一般根据施工前的碾压试验确定，在整个坝体的施工中保持不变。坝料填筑的干密度实测数据随着填筑高度的增加逐步累积，在某一填筑高程后就可根据之前累积的填筑干密度测点进行统计。采用基于不同填筑阶段动态变化的坝料现场干密度的均值、标准差和相关距离建立坝料干密度随机场，结合坝料变形参数与干密度关系，构建坝体变形参数的随机场，然后进行随机有限元计算，以预测竣工后整个大坝的结构响应。在此基础上，当大坝安全响应不满足规范要求时，或要提高大坝安全标准时，可优化坝料填筑干密度的数字特征，对应调整下一填筑阶段现场坝料的碾压施工参数，以提高大坝安全的可靠性。
为此，基于已有的研究基础，采用不同填筑阶段动态变化的坝料现场干密度的随机场数字特征，来研究其不确定性对大坝结构响应的影响规律。基于二次响应面方程，构造了大坝结构响应的统计特征与现场坝料干密度数字特征的函数关系，并建立了大坝结构响应的超越概率表达式。通过调整大坝结构响应的超越概率，可以给出下一施工阶段现场坝料干密度控制指标的优化建议，从而指导后续坝料的碾压填筑施工，最后通过实例应用验证了所提方法的可行性。
1. 随机场原理
相关距离δ是随机场中表述土体参数自相关性的重要参数[10]，在相关距离内认为两点是强相关的，反之不相关，其表达式为
δ=2∫∞0c(h)dh。 (1) 式中：h为空间平均距离；c(h)为自相关函数。
本文相关非正态随机场生成的表达式为
Xj(x,y,z)=G−1j{Φ[X0j(x,y,z)]}。 (2) 式中：j为第j个参数，(x, y, z)为三维空间中点的坐标，G-1(·)为非正态累积概率分布的反函数，Φ(·)为标准正态累积概率分布函数，互相关标准正态随机场X0(x, y, z)可通过协方差矩阵分解法来模拟[7]。
2. 土石料变形参数的概率分布函数
本文采用邓肯E-B模型来描述土石料的非线性应力应变关系。由于记录了现场坝料大量的干密度测点，因此很容易检验干密度的概率分布，而确定E-B模型参数概率分布所需要的大量试验样本很难获取。由于土石料干密度与其力学参数存在密切联系[4-6]，可以建立干密度和E-B模型参数间的经验函数关系。基于随机变量的函数的概率分布理论，可以进一步地由干密度的概率分布模型推导出E-B模型参数的概率分布模型，设干密度与E-B模型参数的函数关系为
Y=fY(ρ)。 (3) 式中：ρ为干密度；Y=K，n，Kb，m，ϕ0，Δφ，Rf；f(•)为经验回归模型。则Y的概率密度函数可表示为
gY(y)={gρ(f−1Y(y))|(f−1Y(y))′|(α⩽y<β)0( 其他) 。 (4) 式中：g(•)为概率密度函数；α和β分别为Y的最大值和最小值。本文E-B模型参数概率分布函数的确定和随机场的生成可参考文献[4，5]，此处不再赘述。
3. 坝料干密度随机场数字特征优化方法
研究发现[4-6]，基于筑坝土石料现场填筑干密度的数字特征和其与E-B模型参数的相互关系，通过构建干密度和E-B模型参数的相关随机场，来进行大坝随机有限元计算，能够较准确地预测大坝结构响应指标的统计规律。在此基础上，可以建立坝料现场填筑干密度的数字特征与大坝结构响应指标统计参数之间的相关关系。通过调整结构响应的统计规律，从而优化坝料填筑干密度的数字特征。由于可操作性强，高效可靠，响应面法经常被用来建立表示有限元正分析中输入参数与输出结构响应之间复杂非线性隐式关系的显式函数表达式[11]。于是，为了保证计算精度的前提下提高计算效率，基于响应面法，本文采用不含交叉项的二次多项式，构建以现场干密度随机场数字特征为自变量，大坝结构响应控制指标的统计特征为因变量的回归函数模型，即
ˉμS=a+n∑j=1bjˉμρj+n∑j=1cjˉμ2ρj， (5) ˉσS=d+n∑j=1ejˉσρj+n∑j=1fjˉσ2ρj+n∑j=1gjˉδj+n∑j=1hjˉδ2j。 (6) 式中：S为大坝结构响应控制指标；μ，σ分别为均值和标准差；a，b，c，d，e，f，g，h为待定系数；n为坝料种类个数；为了消除变量间量级的差异，ˉμ，ˉσ，ˉδ为无量纲化处理的结果，以ˉμ为例：
ˉμ = μ−μminμmax−μmin。 (7) 大坝结构性态通常服从一定的概率分布[5-6]，对大坝结构响应的随机有限元计算结果进行统计分析和概率分布检验，设其概率累积分布函数为G（S，μS，σS），常用的概率分布函数有对数正态分布函数：
G(S,{\mu _S},{\sigma _S}) = \int_0^S {\frac{1}{{\sqrt {2{\rm{\mathsf{π}}} } tr}}\exp \left[ { - \frac{1}{2}{{\left( {\frac{{\ln t - q}}{r}} \right)}^2}} \right]} dt 。 (8) 式中：q = \ln {\mu _S} - \frac{{{r^2}}}{2}；r = \sqrt {\ln \left[ {1 + {{\left( {\frac{{{\sigma _S}}}{{{\mu _S}}}} \right)}^2}} \right]} 。
则大坝结构响应的超越概率为
P(S) = 1 - G(S,{\mu _S},{\sigma _S}) = {f_S}(S,{\mu _{{\rho _1}}}, \cdots ,{\mu _{{\rho _n}}},{\sigma _{{\rho _1}}}, \cdots ,{\sigma _{{\rho _n}}},{\delta _1}, \cdots ,{\delta _n}) 。 (9) 根据安全设计需求，选取多个大坝结构响应指标S值及其超越概率P，通过求解以下方程组，可以得到坝料干密度随机场数字特征的优化取值，从而指导下一填筑阶段现场坝料的碾压施工：
\left.\begin{array}{l}{P}_{1}={f}_{S}({S}^{1},{\mu }_{{\rho }_{1}},\cdots ,{\mu }_{{\rho }_{n}},{\sigma }_{{\rho }_{1}},\cdots ,{\sigma }_{{\rho }_{n}},{\delta }_{1},\cdots ,{\delta }_{n})\text{，}\\ {P}_{2}={f}_{S}({S}^{2},{\mu }_{{\rho }_{1}},\cdots ,{\mu }_{{\rho }_{n}},{\sigma }_{{\rho }_{1}},\cdots ,{\sigma }_{{\rho }_{n}},{\delta }_{1},\cdots ,{\delta }_{n})\text{，}\\ \cdots \cdots \text{ }\end{array}\right\} (10) 4. 实例分析
4.1 工程概况
观音岩心墙堆石坝位于中国金沙江中游，典型断面如图 1所示，最大坝高75 m，其三维有限元模型如图 2所示。现场干密度监测值表明[12]，坝体压实质量在空间上存在着明显的非均匀性，导致岩土体参数的空间变异性[13]。
4.2 观音岩大坝各分区坝料干密度数字特征
大坝实际填筑过程如图 3所示。堆石料、心墙料、反滤料Ⅰ和Ⅱ的填筑层厚度分别为0.9，0.3，0.6 m，填筑到坝顶高程1140 m时，堆石料、心墙料、反滤料Ⅰ和Ⅱ分别记录了175，230，142，133个干密度测点。图 4为简化后的干密度取样示意图，经K-S检验，这些干密度服从对数正态分布[4-5]。
对现场干密度测点进行统计，图 5为不同填筑阶段各坝料干密度均值和标准差。曲线中每个点指的是坝体填筑到该点对应高程时，对此时该高程以下累积的所有干密度测点进行统计分析得到的数字特征。
![]()
图 5 不同填筑阶段坝料干密度统计特征Figure 5. Statistic of dry density of soils at different filling stages从图 5可以看出，在整个填筑过程中，堆石料、心墙料、反滤料Ⅰ和反滤料Ⅱ的现场干密度的均值变化波动范围分别为2.135~2.15，1.719~1.791，2.06~2.08，2.045~2.073 g/cm3，由三轴室内试验[14]结果可知，观音岩大坝坝料干密度每变化0.01 g/cm3，E-B模型中模量参数K和Kb就会变化几十甚至上百[4-5]，其中心墙干密度均值变化范围最大，这对有限元计算结果影响较大。堆石料、心墙料、反滤料Ⅰ和反滤料Ⅱ现场干密度的标准差变化波动范围分别为0.014~0.024，0.013~0.111，0.017~0.035，0.019~0.031 g/cm3。各分区干密度标准差变化波动较大，其中心墙的干密度标准差波动最大，最大值超过土石坝施工填筑要求[2]的0.1 g/cm3，这表明其干密度值存在明显离散性，从而导致坝料E-B模型参数的不确定性。
分别采用空间递推法和半变异函数法来计算各分区坝料的竖向相关距离δv和水平相关距离δh。图 6和表 1分别给出了不同填筑阶段各分区坝料竖向和水平相关距离。
![]()
图 6 不同填筑阶段各分区坝料竖向相关距离Figure 6. Vertical correlation distances at different filling stages表 1 各分区坝料水平相关距离Table 1. Variation of horizontal correlation distance with elevation水平相关距离/m 1/3坝高(1073.67 m) 2/3坝高(1107.43 m) 总坝高(1140 m) 堆石 45.826 56.260 55.3 心墙 26.246 36.396 51.4 反滤Ⅰ 42.743 48.000 48.3 反滤Ⅱ 41.431 44.866 65.1 从图 6和表 1中可以看出，以上观音岩大坝4种坝料的相关距离基本都是填筑前期较小，填筑后期逐渐变大。这是因为填筑前期的施工质量低于填筑后期，坝料干密度变异性相对较大[12]，另一方面，随着填筑高程的增长，样本取样范围增大，考虑了相邻较远两点的相关性，计算得到的相关距离变大。
4.3 观音岩大坝各分区随机场计算工况的选取
为了分析坝料干密度数字特征与坝体结构响应之间的相关性，选取图 5，6中各分区坝料现场干密度均值、标准差和相关距离变化曲线的转折点，提取此时该拐点填筑高程对应的各分区现场干密度的数字特征作为同一个计算工况，表 2给出了选取的各个计算工况。参照文献[4]进行随机有限元计算，统计分析各个计算工况下填筑完成时的坝体最大沉降和蓄水完成后的坝体表面最大倾度。
表 2 填筑到不同高程时统计的坝料干密度数字特征Table 2. Statistic moments of dry density of dam materials at different filling elevations分区 工况 1 2 3 4 5 6 7 8 9 10 11 12 高程/m 1067.6 1068.6 1071 1075.1 1075.4 1079.3 1080.5 1084.3 1090.2 1097.8 1109.4 1140 堆石 μρ/(g·cm-3) 2.143 2.143 2.143 2.144 2.143 2.144 2.144 2.146 2.147 2.148 2.148 2.15 σρ/(g·cm-3) 0.023 0.023 0.023 0.022 0.022 0.022 0.021 0.021 0.021 0.021 0.021 0.022 δh/m 45.826 45.826 45.826 56.26 56.26 56.26 56.26 56.26 56.26 56.26 55.3 55.3 δv/m 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.96 2.2 3.4 3.2 3.55 心墙 μρ/(g·cm-3) 1.735 1.731 1.738 1.719 1.726 1.791 1.784 1.77 1.765 1.767 1.776 1.79 σρ/(g·cm-3) 0.014 0.016 0.019 0.025 0.045 0.111 0.108 0.099 0.088 0.087 0.084 0.077 δh/m 26.246 26.246 26.246 36.396 36.396 36.396 36.396 36.396 36.396 36.396 51.4 51.4 δv/m 0.3 0.3 0.454 1.486 0.445 2.067 2.474 2.42 2.47 2.367 2.535 2.585 反滤Ⅰ μρ/(g·cm-3) 2.068 2.066 2.065 2.066 2.066 2.071 2.072 2.075 2.076 2.076 2.078 2.08 σρ/(g·cm-3) 0.024 0.024 0.022 0.019 0.019 0.019 0.019 0.018 0.017 0.017 0.018 0.019 δh/m 42.743 42.743 42.743 48 48 48 48 48 48 48 48.3 48.3 δv/m 1.247 1.088 1.09 1.033 1.033 1.098 1.134 1.172 1.7 2.05 1.74 6.53 反滤Ⅱ μρ/(g·cm-3) 2.068 2.072 2.062 2.055 2.055 2.056 2.058 2.06 2.06 2.06 2.06 2..06 σρ/(g·cm-3) 0.024 0.023 0.03 0.025 0.025 0.023 0.022 0.021 0.02 0.02 0.019 0.0186 δh/m 41.431 41.431 41.431 44.866 44.866 44.866 44.866 44.866 44.866 44.866 65.1 65.1 δv/m 1.159 1.029 0.647 1.282 1.282 1.890 1.828 1.711 1.534 1.556 1.533 1.88 4.4 观音岩大坝不确定最大沉降和最大倾度分析
坝体的最大沉降通常被用来判断大坝是否出现裂缝的依据。变形倾度(ΔS/Δx)是指坝身同一高程两观测点间的竖向位移差ΔS与水平间距Δx的比值，反映了大坝不均匀沉降变形程度[15-16]。
图 7给出了观音岩大坝基于不同填筑阶段干密度数字特征计算的竣工后整个坝体最大沉降DY和最大倾度λ的均值，其趋势与不同阶段心墙现场干密度均值在反方向上的变化基本保持一致。图 8给出了不同填筑阶段最大沉降和最大倾度的标准差，其趋势与不同阶段心墙现场干密度标准差的变化也基本保持一致。此外经计算，最大沉降和最大倾度的标准差与心墙竖向相关距离的相关系数分别为0.93，0.88，这表明不同填筑阶段两者的变化基本保持一致。
![]()
图 7 基于不同填筑阶段干密度数字特征计算的竣工期整个坝体最大变形响应均值Figure 7. Mean values of maximum deformation response of whole dam body based on statistics of different filling stages![]()
图 8 基于不同填筑阶段干密度数字特征计算的竣工期整个坝体最大变形响应标准差Figure 8. Standard deviations of maximum deformation response of the whole dam body based on statistics of different filling stages由此可知，心墙干密度的数字特征对大坝结构响应的影响最大，这是因为最大沉降和最大倾度出现在心墙的中上部和顶部。最大变形的均值和标准差分别与干密度的均值和标准差以及相关距离相关，这与其他学者计算结果的变化规律相同[1, 6, 8]。经K-S检验，最大沉降和最大倾度服从对数正态分布[4]。图 9，10给出了基于不同填筑阶段统计的坝料干密度数字特征计算得到的竣工后整个坝体的最大沉降和最大倾度的超越概率曲线。
根据中国土石坝规范[17]，坝体最大沉降/最大坝高和倾度都需要控制在1%以内。填筑前期，最大沉降和最大倾度完全超越了确定性评价标准，填筑后期，其超越概率开始减小。因此可以通过调整超越概率曲线，合理设计坝料干密度的数字特征来调整施工过程中坝料的压实质量。
4.5 观音岩大坝各分区随机场数字特征优化调整
从图 7，8可以看出，当填筑到高程1084.3 m时，坝体最大变形响应的统计特征开始趋于稳定，此时，除了心墙料的竖向相关距离外，其他坝料的水平和竖向相关距离变化不大，为了提高计算效率，本文只选取心墙的竖向相关距离作为响应面方程中相关距离自变量：
{\bar \mu _S} = a + {b_1}{\bar \mu _{{\rho _1}}} + {b_2}{\bar \mu _{{\rho _2}}} + {b_3}{\bar \mu _{{\rho _3}}} + {b_4}{\bar \mu _{{\rho _4}}} + {c_1}\bar \mu _{{\rho _1}}^2 + {c_2}\bar \mu _{{\rho _2}}^2 + {c_3}\bar \mu _{{\rho _3}}^2 + {c_4}\bar \mu _{{\rho _4}}^2 \text{，} (11) {\bar \sigma _S} = d + {e_1}{\bar \sigma _{{\rho _1}}} + {e_2}{\bar \sigma _{{\rho _2}}} + {e_3}{\bar \sigma _{{\rho _3}}} + {e_4}{\bar \sigma _{{\rho _4}}} + {g_2}{\bar \delta _2} + {f_1}\bar \sigma _{{\rho _1}}^2 + {f_2}\bar \sigma _{{\rho _2}}^2 + {f_3}\bar \sigma _{{\rho _3}}^2 + {f_4}\bar \sigma _{{\rho _4}}^2 + {h_2}\bar \delta _2^2 。 (12) 式中：S=DY，λ；下标1，2，3，4分别代表堆石料、心墙料、反滤料Ⅰ和反滤料Ⅱ。
将每个计算工况的各分区坝料干密度的数字特征以及求得的坝体最大沉降和最大倾度的统计参数代入到式（11），（12）中，求解得到的响应面方程的待定系数值分别如表 3，4所示，重新选取高程1125 m对应的干密度随机场数字特征作为计算工况来验证响应面预测精度，如表 5所示，响应面函数[18]的预测精度较高，最大相对误差为3%，说明该响应面准确地建立了大坝变形响应的统计特征与各分区坝料干密度随机场数字特征之间的映射关系，为后续大坝变形响应超越概率的推导提供可靠依据。将表 3，4中的响应面系数代入到式（11），（12）中，由式（10）可以得到大坝最大沉降和变形倾度的超越概率表达公式。
表 3 坝体最大变形响应均值的响应面函数中的系数Table 3. Coefficients in response surface function for mean maximum deformation response响应 a b1 b2 b3 b4 c1 c2 c3 c4 {\bar \mu _{DY}} 1.002 0.0350 -1.380 -0.086 -0.113 -0.019 0.386 0.149 0.080 {\bar \mu _\lambda } 1.027 -0.006 -1.673 -0.280 0.388 0.086 0.701 0.172 -0.303 表 4 坝体最大变形响应标准差的响应面函数中的系数Table 4. Coefficients in response surface function for the standard deviation of maximum deformation response响应 d e1 e2 e3 e4 f1 f2 f3 f4 g2 h2 {\bar \sigma _{DY}} 0.229 0.097 1.592 0.624 -0.856 -0.466 -0.822 -0.273 0.706 -0.039 0.036 {\bar \sigma _\lambda } 1.139 -0.040 -0.004 0.329 -0.681 -0.466 0.091 -0.761 0.430 -1.007 0.848 表 5 响应面函数预测精度验证结果Table 5. Validation of predicated results of response surface functions变形统计参数 响应面预测值 有限元计算值 相对误差/% {\bar \mu _{DY}} 0.145 0.149 2.7 {\bar \mu _\lambda } 0.153 0.158 3.0 {\bar \sigma _{DY}} 0.988 0.982 0.6 {\bar \sigma _\lambda } 0.920 0.925 0.5 当大坝填筑到高程1084.3 m，由图 9，10可得不同最大沉降和倾度控制指标的超越概率，如表 6。
表 6 超越概率预测精度验证结果Table 6. Validation of predicated results of exceeding probability变形
响应控制
指标超越概率/
%调整后的超越概率/% 有限元计算的超越概率/% 最大沉降/cm 80 88.62 69.00 69.06 85 53.60 30.00 30.28 90 19.31 9.00 8.79 95 3.67 1.00 1.00 100 0.31 0.10 0.08 最大倾度/% 0.75 99.90 97.00 96.82 0.80 96.82 79.00 78.90 0.90 48.05 13.00 13.05 1.00 2.97 0.10 0.11 为了提高大坝的安全性，进一步调整其最大变形响应的超越概率，如表 6所示，将调整后的假设的超越概率代入方程组（10），可以得到调整后的各分区现场坝料干密度的随机场数字特征如表 7所示。
表 7 调整后的各分区坝料现场干密度随机场数字特征Table 7. Adjusted digital characteristics of dry density of soils分区 数字特征 调整后 堆石 μρ/(g·cm-3) 2.144 σρ/(g·cm-3) 0.021 心墙 μρ/(g·cm-3) 1.791 σρ/(g·cm-3) 0.111 δv/m 2.067 反滤Ⅰ μρ/(g·cm-3) 2.071 σρ/(g·cm-3) 0.019 反滤Ⅱ μρ/(g·cm-3) 2.056 σρ/(g·cm-3) 0.020 对比分析基于调整后随机场数字特征的随机有限元计算结果，如表 6所示，随机有限元计算结果和预期设置的超越概率吻合较好。说明本文提出的现场干密度的数字特征优化方法是有效的，可用于指导下一填筑阶段坝料的碾压施工。
5. 结论
基于随机场理论，探讨了不同填筑阶段坝料干密度的数字特征对大坝不确定响应的影响，推求了坝体最大沉降和最大倾度超越概率的表达式，对于大坝施工过程中压实质量控制指标的优化具有借鉴意义，得到主要4点结论。
（1）受现场施工质量的影响，填筑前期统计得到的观音岩大坝各坝料干密度的数字特征较小，填筑后期逐渐增大并趋于稳定。
（2）心墙干密度随机场数字特征对大坝不确定结构响应的影响最大。基本不同填筑阶段干密度数字特征计算的整个坝体最大沉降和最大倾度的均值在反方向上与心墙干密度均值变化趋势基本一致，不同填筑阶段最大沉降和最大倾度的标准差与心墙干密度标准差的变化趋势基本保持一致。
（3）相比于填筑前期，填筑后期观音岩大坝最大沉降和最大倾度的超越概率曲线左移且曲线的倾斜度在竖直方向变大，大坝变形响应性状趋于稳定。
（4）采用本文方法构建的大坝变形响应的超越概率表达式是可行的，通过调整超越概率变化规律，合理制定下一施工阶段坝料干密度随机场数字特征，可以为大坝变形控制和填筑施工提供一定的参考，具有重要的理论意义和工程应用价值。
目前填筑前期干密度测点数量占累积总数量的比例较小，为了保证前期干密度数字特征统计结果的精度，未来需要进行采样方法研究。施工过程中前期、中期和后期的施工质量对坝料干密度数字特征的统计分析结果有较大影响，下一步需要将同一分区的坝料按照填筑过程中的施工质量再进行分区。此外，大坝安全评价还涉及其他响应指标，例如，蓄水期心墙的水力劈裂、地震工况下坝体的永久变形、筑坝砂砾料的液化安全性、粘土心墙料动强度安全性，以及坝基层液化安全性等，这些结构响应指标和坝料干密度数字特征间的关系需要进一步研究。
-
![]()

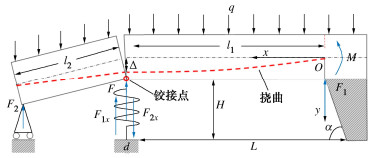

图 2 厚硬岩层-煤柱结构特征
Figure 2. Structural characteristics of thick and hard strata-coal pillar
![]()

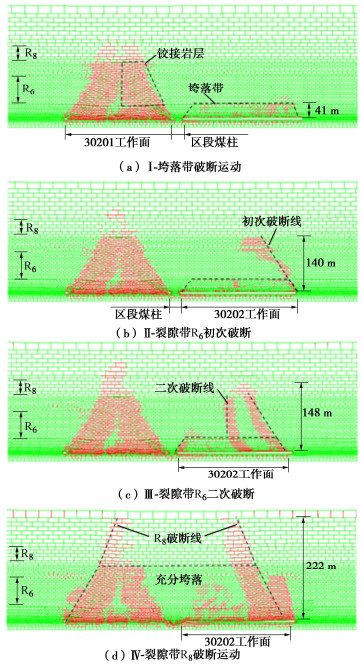

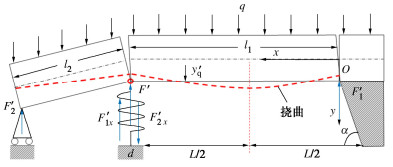

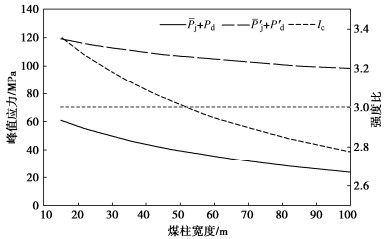

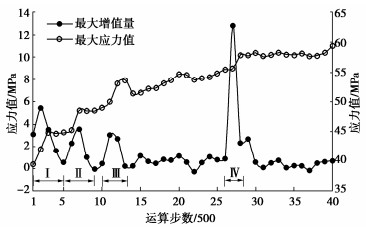

图 6 煤柱承载叠加应力曲线
Figure 6. Curves of superimposed stress of bearing capacity of coal pillar
![]()

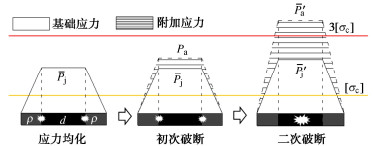

图 7 厚硬岩层-煤柱结构失稳诱冲机理
Figure 7. Mechanism of instability-induced scour of thick hard rock- coal pillar structure
表 1 B22钻孔地层参数Table 1 Formation parameters of B22 borehole
单位：m 编号 岩性 厚度 编号 岩性 厚度 R15 风积砂 255.1 R7 泥岩 41.1 R14 复合砂岩组 120.5 R6 粗粒砂岩 61.6 R13 泥岩 14.1 R5 泥岩 2.1 R12 复合砂岩组 100.4 R4 2-2中煤 1.3 R11 泥岩 40.1 R3 细粒砂岩 11.8 R10 中粒砂岩 7.2 R2 泥岩 10.3 R9 泥岩 57.9 R1 细粒砂岩 11.9 R8 中粒砂岩 20.2 Coal 3-1煤 5.3
下载: 导出CSV
表 2 煤层卸压钻孔施工方案
Table 2 Construction plans for pressure relief drilling of coal seam
参数 孔深/间距/(m·m-1) 一轮 二轮 三轮 四轮 煤柱帮 10 ≤2 13 ≤2 13 ≤2 13 ≤1 生产帮 20 ≤2 20 ≤2 22 ≤2 35 ≤1
下载: 导出CSV
-
[1] 潘一山, 代连朋. 煤矿冲击地压发生理论公式[J]. 煤炭学报, 2021, 46(3): 789-799. PAN Yishan, DAI Lianpeng. Theoretical formula of rock burst in coal mines[J]. Journal of China Coal Society, 2021, 46(3): 789-799. (in Chinese)
[2] 齐庆新, 王守光, 李海涛, 等. 冲击地压应力流理论及其数值实现[J]. 煤炭学报, 2022, 47(1): 172-179. QI Qingxin, WANG Shouguang, LI Haitao, et al. Stress flow theory for coal bump and its numerical implementation[J]. Journal of China Coal Society, 2022, 47(1): 172-179. (in Chinese)
[3] 姜福兴, 张翔, 朱斯陶. 煤矿冲击地压防治体系中的关键问题探讨[J]. 煤炭科学技术, 2023, 51(1): 203-213. JIANG Fuxing, ZHANG Xiang, ZHU Sitao. Discussion on key problems in prevention and control system of coal mine rock burst[J]. Coal Science and Technology, 2023, 51(1): 203-213. (in Chinese)
[4] 朱斯陶, 王博, 姜福兴, 等. 基于冲击地压-矿震协同控制的隔离煤柱合理宽度研究[J]. 煤炭科学技术, 2021, 49(6): 102-110. ZHU Sitao, WANG Bo, JIANG Fuxing, et al. Study on reasonable width of isolated coal pillar based on rock burst-mine earthquake coordinated control[J]. Coal Science and Technology, 2021, 49(6): 102-110. (in Chinese)
[5] 张俊文, 董续凯, 柴海涛, 等. 厚煤层一次采全高低位厚硬岩层垮落致冲机理与防治[J]. 煤炭学报, 2022, 47(2): 734-744. ZHANG Junwen, DONG Xukai, CHAI Haitao, et al. Mechanism and prevention of rock burst caused by the collapse of low-level thick hard rock strata at full-height mining face in thick coal seam[J]. Journal of China Coal Society, 2022, 47(2): 734-744. (in Chinese)
[6] 郭文豪, 曹安业, 温颖远, 等. 鄂尔多斯矿区典型厚顶宽煤柱采场冲击地压机理[J]. 采矿与安全工程学报, 2021, 38(4): 720-729. GUO Wenhao, CAO Anye, WEN Yingyuan, et al. Mechanism of rockburst in stopes with typical thick roof and wide coal Pillars in Ordos mining area[J]. Journal of Mining & Safety Engineering, 2021, 38(4): 720-729. (in Chinese)
[7] 王博, 姜福兴, 朱斯陶, 等. 陕蒙接壤深部矿区区段煤柱诱冲机理及其防治[J]. 采矿与安全工程学报, 2020, 37(3): 505-513. WANG Bo, JIANG Fuxing, ZHU Sitao, et al. Mechanism and prevention of rock burst induced by segment Pillars in the deep mining areas of Shaanxi-Inner Mongolia adjacent regions[J]. Journal of Mining & Safety Engineering, 2020, 37(3): 505-513. (in Chinese)
[8] 赵毅鑫, 周金龙, 刘文岗. 新街矿区深部开采邻空巷道受载特征及冲击失稳规律分析[J]. 煤炭学报, 2020, 45(5): 1595-1606. ZHAO Yixin, ZHOU Jinlong, LIU Wengang. Characteristics of ground pressure and mechanism of coal burst in the gob side roadway at Xinjie deep mining area[J]. Journal of China Coal Society, 2020, 45(5): 1595-1606. (in Chinese)
[9] 翁明月, 苏士杰, 孙如达, 等. 多关键层窄煤柱冲击地压发生机理与三级协同防治技术[J]. 煤炭学报, 2024, 49(增刊1): 45-56. WENG Mingyue, SU Shijie, SUN Ruda, et al. Mechanism and three-level collaborative prevention and control technology of narrow coal pillar rockburst in multiple key layers[J]. Journal of China Coal Society, 2024, 49(S1): 45-56. (in Chinese)
[10] 解嘉豪, 韩刚, 孙凯, 等. 邻空巷坚硬顶板预裂爆破防冲机理及效果检验[J]. 煤炭学报, 2023, 48(5): 2078-2091. XIE Jiahao, HAN Gang, SUN Kai, et al. Rockburst prevention mechanism and effect test of blast presplitting of hard roof in gob-side roadway[J]. Journal of China Coal Society, 2023, 48(5): 2078-2091. (in Chinese)
[11] 白贤栖, 曹安业, 刘耀琪, 等. 基于震源机制解析的巨厚覆岩矿震破裂机制[J]. 煤炭学报, 2023, 48(11): 4024-4035. BAI Xianxi, CAO Anye, LIU Yaoqi, et al. Mine earthquake mechanism of extremely thick strata based on focal memchanism analysis[J]. Journal of China Coal Society, 2023, 48(11): 4024-4035. (in Chinese)
[12] 韩刚, 窦林名, 张寅, 等. 沿空巷道动力显现影响机制与防治技术研究[J]. 采矿与安全工程学报, 2021, 38(4): 730-738, 748. HAN Gang, DOU Linming, ZHANG Yin, et al. Influence mechanism and prevention technology of dynamic manifestation of roadway along goaf[J]. Journal of Mining & Safety Engineering, 2021, 38(4): 730-738, 748. (in Chinese)
[13] 张俊文, 董续凯, 柴海涛, 等. 地质异常区域多工作面开采结构演化及冲击地压防治[J]. 煤炭科学技术, 2023, 51(2): 95-105. ZHANG Junwen, DONG Xukai, CHAI Haitao, et al. Structure evolution and rockbursts prevention in multi-face mining in geological anomaly area[J]. Coal Science and Technology, 2023, 51(2): 95-105. (in Chinese)
[14] 丛利, 翁明月, 秦子晗, 等. 坚硬顶板三次强扰动临空宽煤柱诱冲机制及防治[J]. 煤炭学报, 2022, 47(增刊1): 125-134. CONG Li, WENG Mingyue, QIN Zihan, et al. Mechanism and prevention of coal pillar induced by three times strong disturbance of hard roof[J]. Journal of China Coal Society, 2022, 47(S1): 125-134. (in Chinese)
[15] 朱斯陶, 姜福兴, 朱海洲, 等. 高应力区掘进工作面冲击地压事故发生机制研究[J]. 岩土力学, 2018, 39(增刊2): 337-343. ZHU Sitao, JIANG Fuxing, ZHU Haizhou, et al. Study on the mechanism of rock burst accident in driving face in high stress area[J]. Rock and Soil Mechanics, 2018, 39(S2): 337-343. (in Chinese)
[16] 尚晓光, 朱斯陶, 姜福兴, 等. 地面直井水压致裂防控巨厚硬岩运动型矿震试验研究[J]. 煤炭学报, 2021, 46(增刊2): 639-650. SHANG Xiaoguang, ZHU Sitao, JIANG Fuxing, et al. Experimental study on prevention and control of sports mine earthquake in super-thick hard rock by ground vertical well water pressure fracturing[J]. Journal of China Coal Society, 2021, 46(S2): 639-650. (in Chinese)
[17] 于斌, 朱卫兵, 高瑞, 等. 特厚煤层综放开采大空间采场覆岩结构及作用机制[J]. 煤炭学报, 2016, 41(3): 571-580. YU Bin, ZHU Weibing, GAO Rui, et al. Strata structure and its effect mechanism of large space stope for fullymechanized sublevel caving mining of extremely thick coal seam[J]. Journal of China Coal Society, 2016, 41(3): 571-580. (in Chinese)
[18] 李振雷, 何学秋, 窦林名. 综放覆岩破断诱发冲击地压的防治方法与实践[J]. 中国矿业大学学报, 2018, 47(1): 162-171. LI Zhenlei, HE Xueqiu, DOU Linming. Control measures and practice for rock burst induced by overburden fracture in top-coal caving mining[J]. Journal of China University of Mining & Technology, 2018, 47(1): 162-171. (in Chinese)
[19] 朱斯陶, 刘金海, 姜福兴, 等. 我国煤矿顶板运动型矿震及诱发灾害分类、预测与防控[J]. 煤炭学报, 2022, 47(2): 807-816. ZHU Sitao, LIU Jinhai, JIANG Fuxing, et al. Classification, prediction, prevention and control of roof movement-type mine earthquakes and induced disasters in China's coal mines[J]. Journal of China Coal Society, 2022, 47(2): 807-816. (in Chinese)
[20] 朱斯陶, 姜福兴, 王绪友, 等. 特厚煤层掘进面围岩能量积聚特征及诱冲机制研究[J]. 岩土工程学报, 2019, 41(11): 2071-2078. ZHU Sitao, JIANG Fuxing, WANG Xu-you, et al. Study on energy accumulation characteristics and induced scouring mechanism of surrounding rock in tunneling face of extra thick coal seam[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(11): 2071-2078. (in Chinese)
-
