Experimental investigation on cyclic failure criteria for marine clay based on energy method
-
摘要: 海洋黏土循环强度的合理确定对确保海洋结构物全寿命服役期的稳定性有重要意义。针对不同塑性指数IP长江口原状海洋黏土，开展了不同循环应力比CSR条件下的常体积循环单剪试验，结合能量法探究了原状海洋黏土的循环破坏准则。研究结果表明：原状海洋黏土存在门槛循环应力比CSRth，当CSR < CSRth时，单圈能量耗散Wi只在较小范围内线性发展，土体不会发生循环破坏；当CSR > CSRth时，Wi随循环振次N的发展曲线因土体结构的严重破坏而出现突变点，并以该点作为破坏点确定了破坏振次Nf和破坏双幅剪应变γDA,f；长江口原状海洋黏土的CSRth随IP增大增长呈现幂函数关系。随着CSR和IP的增大，Wi和γDA,f均逐渐增大，Nf逐渐减小。γDA,f/IP1.5 -CSR-CSRth的数据点分布在一条较窄的范围内，且γDA,f/IP1.5随CSR-CSRth增长服从线性函数关系，提出了适用于不同海域原状海洋黏土γDA,f的评价方法。Abstract: The reasonable determination of the cyclic strength of marine clay is critical for ensuring the stability of marine structures throughout their service life. In order to study the cyclic failure criteria for the marine clay, a series of constant-volume cyclic direct simple shear tests are performed on the undisturbed saturated marine clay in the Yangtze River Estuary with different plasticity indexes (IP) under different cyclic stress ratios (CSRs). The cyclic responses of the marine clay specimens are presented. The cyclic failure criteria are investigated by employing the energy method. The results indicate that there is a threshold cyclic stress ratio (CSRth) in the undisturbed marine clay. When the CSR is smaller than the CSRth, the energy dissipation per cycle (Wi) develops linearly only within a limited range that does not contribute to the cyclic failure of marine clay. However, when the CSR exceeds the CSRth, the development curve of Wi with the number of cycles (N) shows an inflection point due to the serious damage of the soil structures. This point serves as the critical point for cyclic failure to determine the number of cycles to failure (Nf) and the double-amplitude shear strain to failure (γDA,f). The CSRth of the marine clay in the Yangtze River Estuary exhibits a power function relationship with the increasing IP. Additionally, with the increasing CSR and IP, both Wi and γDA,f tend to increase, while the Nf gradually decreases. Furthermore, the data points of γDA,f/IP1.5 ~ CSR-CSRth for all the tests are distributed in a narrow band, and a virtually positive linear relationship exists between the γDA,f/IP1.5and CSR-CSRth. Finally, a γDA,f evaluation method applicable to the marine clay in different seas is proposed for practical geotechnical engineering.
-
0. 引言
城市化进程的快速发展导致地下空间的开发和利用不断增加，由此出现了许多深大基坑。城市大多建于第四纪松散沉积物之上，其下分布有水位高、厚度大的承压含水层。为防止承压水突涌给基坑带来的风险，常采用降水的方式来降低承压水水位。基坑降水使得土体固结，从而可能导致地面沉降、地面塌陷、建筑物开裂等环境问题的产生。因此，一般采用止水帷幕以减少降水对环境的影响。由于承压含水层厚度大，止水帷幕造价高，大多数工程采用悬挂式止水帷幕。
在环境保护要求较高的地区基坑降水时，悬挂式止水帷幕不足以有效控制地面沉降，地下水回灌作为一种比较经济的措施在工程中得到了广泛应用[1-3]。如上海汉中路枢纽站开挖降水过程中，在需保护建筑物周边布设了6口回灌井进行回灌后，坑内降水并未引起建筑物沉降[4]。当抽水井和回灌井共同工作时，坑内抽水使得坑内承压水位降至安全水位以下，以确保基坑的安全；坑外回灌使得其周边构筑物下承压水位下降较少，从而达到保护环境的目的。而抽水和回灌的效果最直观的表现在于基坑内外的水位变化上。一般情况下，开挖降水过程中基坑内观测井能够实时观测承压水的水位。然而，在实际工程中，因施工场地限制，布设的坑外观测井较少，而且在施工过程中坑外观测井经常遭受破坏、掩埋等，无法正常工作。在这些因素下，能够用于监测坑外水位的观测井很少，甚至没有。
目前常用数值分析法模拟计算抽灌水过程中基坑内外地下水的分布情况[5-6]。但是，建立数学模型比较复杂，现场工程师不能直接应用。工程现场的工程师更愿意使用简单实用的公式快速计算现场的水位差。Pujades等[7]提出了承压含水层中长条形构筑物（水平方向或垂直方向完全隔断含水层）两侧水位差的计算方法，该方法不考虑源汇项。Shen等[8]提出了悬挂式止水帷幕下基坑内降水时止水帷幕两侧的水位差的计算方法，在已知坑内水位的前提下可获得坑外的最大水位降深；该方法仅考虑了基坑内抽水的情况，并未考虑坑外回灌。因此本文的目的为探明回灌作用下止水帷幕两侧水位差与止水帷幕插入承压含水层深度、含水层各向异性、含水层厚度及天然水力梯度间的关系，进而提出一种能直接计算基坑内外抽灌承压含水层止水帷幕两侧水位差的计算方法。
1. 帷幕-井作用机理
基坑内外抽灌水可看作是抽水和回灌的叠加。关于悬挂式止水帷幕下基坑内抽水时帷幕-井作用机理，已有很多文献进行过详细的论述，此处不再赘述。
图 1为基坑外回灌时止水帷幕对渗流场阻挡示意图。回灌时，若无止水帷幕，则承压含水层水位线为具有轴对称性质的连续曲线，如图 1曲线hrn (由于对称性，此处仅显示含止水帷幕一侧水位)；当存在止水帷幕时，承压含水层水位线变为不连续曲线(曲线hr)。与无止水帷幕作用下相比，由于止水帷幕的阻挡作用，基坑外靠近回灌井一侧水位雍高，基坑内水位降低，基坑外远离回灌井一侧水位降低。
![]()
图 1 回灌时止水帷幕对承压含水层阻隔剖面图Figure 1. Barrier effects of waterproof curtain during recharging图 2为抽灌作用下止水帷幕对承压含水层阻隔剖面图。图 2中所示基坑中心有一口抽水井抽取承压水，止水帷幕的存在使得基坑内外承压水位出现水位差，且以抽水井为对称轴对称分布(曲线hp)。当在基坑外某一侧承压含水层中布设回灌井进行回灌时，水位的分布发生了变化，不再对称分布(曲线hrp)。且在非完整井和止水帷幕的附近均出现了三维流。由于止水帷幕的阻挡作用，回灌水主要进入了坑外承压含水层中，另有部分回灌水通过止水帷幕下方进入基坑，进入基坑的回灌水有小部分通过远离回灌井的止水帷幕下方流出基坑。而水位的抬升量与灌入的水量密切相关，整体来看，基坑内外水位均有所抬升。靠近回灌井一侧，水位抬升比较大；远离回灌井一侧，水位抬升比较小。
![]()
图 2 抽灌时止水帷幕对承压含水层阻隔剖面图Figure 2. Barrier effects of waterproof curtain during pumping and recharging2. 基于数值模拟的帷幕两侧水位差的计算方法
2.1 基坑内抽水
关于悬挂式止水帷幕下基坑内降水，Wu等[9]研究中已详细分析了承压水位沿含水层竖直方向的分布特征。图 3为不同止水帷幕深度下，抽水稳定后帷幕两侧承压含水层水位降深沿含水层深度的分布。在含水层顶部，基坑内水位降深最大，基坑外水位降深最小；在含水层底部，坑内外水位降深与含水层顶部相反。即沿含水层纵向深度，止水帷幕两侧的水位差逐渐减小。造成这种差异的主要原因是：离止水帷幕底板越远，承压水通过止水帷幕下方进入基坑时其渗流路径越长。根据Darcy定律，渗流路径越长，水位的变化越小，即含水层顶部坑外水位降深最小。
![]()
图 3 抽水作用下含水层竖向深度与水位降深关系图Figure 3. Relationship between longitudinal depth and drawdown in confined aquifer under pumping基于上述承压水位的分布特性，Shen等[8]通过Darcy定律和对大量数值模拟的结果分析获得了基坑内抽水时止水帷幕两侧最大水位降深差的计算公式。公式表明，水位差Δhp与止水帷幕插入承压含水层的深度、承压含水层的水平及垂向渗透系数、止水帷幕的宽度和承压含水层的厚度有关。具体如下：
Δhp={inLb(1.32bbd(kxkz)58(10b)0.3668lnb−0.852bLb+bbd1−bbd+1) (bbd<0.25)inLb(√18ln(6b1.1bd(1−bbd)2.23)(kxkz)58(10b)0.3668lnb−0.852bLb+bbd1−bbd+1) (bbd≥0.25)， (1) 式中：in为止水帷幕未进入承压含水层时其两侧的水力梯度；Lb为止水帷幕的宽度；b为承压含水层的厚度；bbd为止水帷幕插入承压含水层的相对厚度；kx，kz分别为承压含水层的水平向和垂向渗透系数。
2.2 基坑外回灌
（1）止水帷幕两侧水位差的形成
地下水的回灌可以看作是抽水的逆过程，区别在于，坑内抽水时坑外承压水通过止水帷幕下方进入基坑；而回灌时回灌水经靠近回灌井的止水帷幕（第一道）进入基坑，之后部分回灌水经远离回灌井的止水帷幕（第二道）流出基坑。由于渗流路径不同，故两道止水帷幕两侧的水位差明显不同（图 1所示）。止水帷幕产生的水位差，一方面是渗流面积减少引起的，用srbi表示；一方面是渗流方向和渗流路径的改变引起的，用srbo表示。srbi和srbo如下所示：
srbi=Δhrb−Δhrn， (2) srbo=Δhrt−Δhrb， (3) Δhrn=irnLb。 (4) 式中：Δhb为止水帷幕两侧含水层底部的水位差；Δhrt为止水帷幕两侧含水层顶板水头差；Δhrn为止水帷幕未进入承压含水层时，止水帷幕两侧的水头差；irn为止水帷幕未进入承压含水层回灌时止水帷幕两侧水力梯度。
当回灌井为完整井时，可根据Thiem[10]公式（式（5））计算irn。当回灌井为非完整井时，如果rb≥1.5b，则用式（5）计算irn；若rb < 1.5b，则irn根据Kozeny[11]经验公式（式（6））进行计算：
irn=Qrw2π TLBln(1+LBrb), (5) irn=1DQw2π TLbln(rb0rb)， (6) D=bsb(1+7√rw2bs⋅cosπ bs2b)。 (7) 当srbi，srbo和Δhrn确定后，则可以采用下式计算出回灌作用下止水帷幕两侧的水位差：
Δhr=srbo+srbi+irnLb。 (8) 由于止水帷幕的存在，srbi和srbo难以直接用解析计算公式进行计算。因此借助数值模拟法，不同止水帷幕下水位的分布规律，将数值计算结果进行回归分析，进而得出srbi和srbo的值。为使计算结果具有一般性，将srbi和srbo无量纲化，其无量纲形式分别为
srbid=srbi/(irnLb)， (9) srbod=srbo/(irnb)。 (10) 无量纲形式表明srbid和srbod与回灌井过滤器的长度无关。第一道、第二道止水帷幕两侧无量纲形式水位差分别用s1rbid和s1rbod，s2rbid和s2rbod表示。
（2）数值计算模型
a）分析范围及网格划分
为获得基坑外回灌时止水帷幕两侧的水位差的计算公式，采用三维有限差分软件Visual Modflow建立数学模型，分析采用圆形基坑（见图 5）。基坑半径为18 m，止水帷幕宽度为1 m。假设在基坑外距离止水帷幕15 m处有一口回灌井，回灌量为300 m3/d。土层的分布以上海典型地层为依据，水文地质情况自上而下分别为：潜水层；第Ⅰ相对隔水层；承压含水层及第Ⅱ相对隔水层。止水帷幕在承压含水层的相对位置如图 4所示。
模型在水平方向以基坑中心点为中心向外扩展，以消除边界条件对计算结果的影响，分析范围为830 m×820 m。水平方向网格从基坑向外由密到疏，竖直方向地面以下44 m。要分析srbid和srbod与止水帷幕插入承压含水层深度间的关系，将承压含水层在竖直方向细化，划分为20层，其它土层各划分为1层，故网格在竖直方向共分为29层。图 5为网格剖分图，图中不同颜色代表不同的土层。
b）模型参数
模型中计算参数见表 1。土层厚度基于上海500 kV世博变电工程，承压含水层渗透系数及储水率来源于该工程抽水试验报告[12]，其它土层参数取值基于室内试验。止水帷幕起隔水作用，其渗透系数取值为10-9 m/s。
表 1 模型计算参数Table 1. Model parameters土层名称 水文地质 厚度/m kx/(m·d-1) Kz/(m·d-1) Ss/m-1 ②粉质黏土 Aq0 3 8×10-4 5×10-4 1×10-6 ③淤泥质粉质黏土 5 5.1×10-4 2.7×10-4 1×10-6 ④淤泥质黏土 7 2.4×10-4 1.4×10-4 1×10-6 ⑤1-1黏土 AdI 5 3.03×10-3 1.74×10-3 1×10-6 ⑤1-2粉质黏土 6 2.5×10-4 1.17×10-3 1×10-6 ⑥粉质黏土 4 2.8×10-4 1.5×10-4 1×10-6 ⑦粉砂 AqI 10 3.6 3.6 6×10-5 ⑧粉质黏土 AdII 4 8×10-4 5×10-4 1×10-6 注：kx，kz分别为水平渗透系数和垂向渗透系数，Ss为储水率。 c）边界和初始条件
模型中初始潜水含水层和第Ⅰ相对隔水层水位取为地面下-1 m，承压含水层和第Ⅱ相对隔水层水位取为地面下-7 m。边界远离回灌井，故四周采用定水头边界条件，其水位同初始条件；底部为隔水边界。回灌井为模型的唯一源汇项；过滤器位于承压含水层中，长度为10 m。此外，基坑内外各有2个计算点，计算点在止水帷幕的两侧。
（3）帷幕两侧承压含水层水位竖向分布规律
通过建立的三维模型计算回灌作用下承压含水层竖向深度水位的抬升。为和抽水下的水位降深作比较，计算中⑦粉砂层垂向渗透系数取为0.6 m/d。为使计算结果具有一般性，采用无量刚形式。无量纲水位抬升sd为模型计算出的水位变化量s与特征水位抬升量sc的比值，其中sc计算公式如下：
sc=Qrw/(2π T)。 (11) 变换后的无量纲形式不再受承压含水层厚度、土层导水系数及回灌量的影响。
图 6为回灌作用下含水层竖向深度与水位抬升的关系图。由图 6可知，止水帷幕插入承压含水层的深度越大，基坑外水位抬升量越大，基坑内越小。在承压含水层的上部和下部，止水帷幕深度对水位抬升量的影响较小；止水帷幕上方20%含水层厚度的范围内，水位变化较大。比较图 3，6发现，基坑内抽水时止水帷幕对基坑内外水位差影响程度远大于基坑外回灌。
![]()
图 6 回灌作用下含水层竖向深度与水位抬升关系图Figure 6. Relationship between longitudinal depth and drawdown in confined aquifer under recharging（4）帷幕两侧水位差与止水帷幕深度关系
改变止水帷幕插入承压含水层的深度，共计20个工况，计算每种工况下止水帷幕两侧的水位差，即C1与C2、C3与C4之间的水位差，并根据式（9），（10）转化为无量纲形式。
图 7为止水帷幕插入承压含水层的相对深度bbd与帷幕两侧无量纲水位差间的关系。图 7中s1rbid0，s2rbid0分别为回灌水经过第一道和第二道止水帷幕因渗流面积减少引起的水位差；s1rbod0，s2rbod0分别为第一道和第二道止水帷幕因渗流方向和渗流路径的改变引起的水位差。由图 7可知，止水帷幕插入承压含水层的相对深度bbd越大，s1rbid0和s2rbid0越大。当bbd ≤ 0.85时，bbd越大，s1rbod0和s2rbod0越大；当bbd > 0.85时，bbd越大，s1rbod0和s2rbod0越小。图中的点可用指数函数进行拟合，拟合曲线的相关系数R2分别为0.997和0.998，拟合公式如下所示：
s1rbid0=0.5b1.4bdeb2bd(1−bbd)0.28， (12) s1rbod0=2.5b1.3bde−b1.6bd(1−bbd)0.05， (13) s2rbid0=0.5b1.1bdeb0.8bd(1−bbd)0.31， (14) s2rbod0=2.8b1.85bde−b1.6bd(1−bbd)0.08。 (15) ![]()
图 7 帷幕两侧无量纲水位差与bbd关系图Figure 7. Relationship between dimensionless water level difference and bbd上述公式表明，无量纲水位差仅与止水帷幕插入承压含水层的相对深度有关。
（5）影响因素分析
式（12）~（15）是基于各向同性含水层且以含水层厚度为10 m的圆形基坑为前提。因此需讨论含水层的各向异性、含水层厚度及止水帷幕形状对计算结果的影响。
a）含水层各向异性
将含水层各向同性时分析所得曲线（图 7）作为标准曲线，分别计算承压含水层水平向渗透系数kx分别是3倍、6倍和10倍垂向渗透系数kz的情况下，止水帷幕两侧水位差与止水帷幕插入承压含水层深度之间的关系。计算过程中，更改垂向渗透系数，其它参数保持不变。图 8给出了含水层各向异性对第一道止水帷幕两侧水位差的影响。从图 8可以看出，不同垂向渗透系数下，所得曲线与标准曲线不重合；且相同止水帷幕深度下，kz越小，s1rbid1越小，s1rbod1越大。
![]()
图 8 含水层各向异性对s1rbid和s1rbod的影响Figure 8. Effects of aquifer anisotropy on s1rbid and s1rbodb）含水层厚度
更改含水层的厚度，其它参数保持不变。分别计算b=8 m，b=16 m，b=20 m和b=30 m时，止水帷幕两侧水位差与止水帷幕插入承压含水层深度之间的关系。b=8 m时，回灌井过滤器长度为8 m，其它条件下均为10 m。图 9给出了含水层厚度对第一道止水帷幕两侧水位差的影响。从图 9中可以看出，当含水层厚度b大于10 m时，相同止水帷幕深度下，s1rbid及s1rbod均随含水层厚度增加而减小；当b小于10 m时，含水层厚度对计算结果几乎无影响。此外，当bbd≤0.5时，含水层厚度对s1rbid影响较小；当bbd≤0.25时，含水层厚度对s1rbod影响较小。
![]()
图 9 含水层厚度对s1rbid和s1rbod的影响Figure 9. Effects of aquifer thickness on s1rbid and s1rbodc）止水帷幕形状
以上计算结果是基于圆形基坑获得的，改变基坑的形状，即改变止水帷幕的形状。假设基坑为矩形，长度为50 m，宽度为36 m；其它参数保持不变。计算矩形基坑在不同止水帷幕深度下帷幕两侧的水位差。图 10分别给出了矩形基坑和圆形基坑下第一道止水帷幕两侧水位差与止水帷幕插入承压含水层深度之间的关系。由图 10可知，当bbd≤0.85时，止水帷幕形状对s1rbid无影响；当bbd＞0.85时，止水帷幕形状对s1rbid影响较小。当bbd≤0.6时，止水帷幕形状对s1rbod无影响；当bbd＞0.6时，止水帷幕形状对s1rbid影响较小。总体来说，止水帷幕形状对止水帷幕两侧水位差的影响很小。
![]()
图 10 止水帷幕形状对s1rbid和s1rbod的影响Figure 10. Effects of aquifer thickness on s1rbid and s1rbod含水层各向异性、含水层厚度及止水帷幕形状对第二道止水帷幕两侧水位差的影响具有相似的规律。
（6）止水帷幕两侧水位差的计算
如果要利用式（12）~（15）计算无量纲水位差，则需要对含水层各向异性和含水层厚度进行修正，修正后图 8和图 9中的所有计算点应落在标准曲线附近。
修正无量纲水位差并代入式（8）~（10）后，可得到回灌作用下止水帷幕两侧水位差的计算公式，具体如下：
第一道止水帷幕两侧水位差：
Δh1r=i1rnLB[52b1.3bde−b1.6bd(1−bbd)0.05(kxkz)720(10b)0.032lnb−0.78bLB+12b1.4bdeb2bd(1−bbd)0.28(kxkz)−514(10b)0.3lnb−0.3+1]。 (16) 第二道止水帷幕两侧水位差：
Δh2r=i2rnLB[2.8b1.85bde−b1.6bd(1−bbd)0.08(kxkz)47100i2rnb+12b1.1bdeb0.8bd(1−bbd)0.31(kxkz)−310(10b)0.23lnb−0.1+1]。 (17) 式中：i1rn和i2rn分别为止水帷幕未进入承压含水层时两道止水帷幕两侧的水力梯度。
2.3 坑内外抽灌共同作用
止水帷幕作用下基坑内抽水基坑外回灌时，止水帷幕两侧的水位差可以看作是抽水引起的水位差和回灌引起的水位差的叠加。第一道止水帷幕对回灌水的作用表现为止水帷幕两侧坑外水位的雍高大于坑内，即增加了止水帷幕两侧的水位差；第二道止水帷幕对回灌水的作用与第一道止水帷幕相反，减少了止水帷幕两侧的水位差。因此第一道及第二道止水帷幕两侧水位差的解析计算公式分别为
Δh1=Δhp + Δh1r， (18) Δh2=Δhp−Δh2r。 (19) 如果抽水井和回灌井是完整井，则式（1），（16）和（17）中in，i1rn和i2rn可以通过式（5）进行计算；如果抽灌井为非完整井，则可采用式（6）进行计算。此外，如果有多口井抽水或回灌水，只需将每口井在止水帷幕两侧产生的in，i1rn和i2rn进行叠加，即所提出的计算公式可以用于多口井抽水及回灌。
3. 工程应用
相关文献中没有发现止水帷幕作用下基坑内外抽灌地下水的工程实例，故选择现场抽水试验工程。通过数值模拟方法对工程实测数据进行反演，确定含水层的水文地质参数。在同一数值模型下，假设基坑内有抽水井抽水基坑外有回灌井进行回灌，将数值模拟计算结果与上述提出的回归公式法所得结果进行比较，对所提出的计算方法进行验证。
3.1 工程概况
上海市某轨道交通地下区间风井基坑工程（Wu等[13]），基坑长49 m，宽22.5 m，开挖深度28.15 m；采用地下连续墙作为围护结构，地下连续墙宽1.2 m，深48.6 m。基坑平面布置图如图 11所示。该工程位于上海正常土层分布区，在65 m深度范围内，分布有潜水含水层和承压含水层，厚度分别为21.1，37.7 m。土层地质剖面图如图 12所示。
3.2 抽水试验
为获得承压含水层的渗透系数，在基坑开挖前进行了抽水试验。试验井平面如图 11所示。其中W1为抽水井，井深50 m，过滤器长17 m，井径为273 mm；G1为观测井，井深43 m，过滤器长10 m。试验期间，抽水井抽水量为744 m3/d。Wu等[13]通过数值模拟分析法获得了承压含水层的水文地质参数（图 12）。
3.3 结果分析
假设基坑外有一口回灌井（图 11），回灌井井结构同抽水井。基坑内抽水井以744 m3/d的抽水量抽水2 d后，开启基坑外回灌井，回灌井回灌量为360 m3/d。抽灌共同作用时间为3 d。分别应用本文提出的回归公式法和数值法分析计算C1和C2及C3和C4两侧的水位差。
（1）回归公式法
根据图 12，⑦1砂质粉土及⑦2粉细砂水平向渗透系数分别为2.6，3.6 m/d，垂向渗透系数分别为0.6，1.1 m/d；故承压含水层水平向与垂向加权平均渗透系数比为3.4 m/d，导水系数T为131 m2/d。本工程承压含水层的顶板埋深为27.6 m，地下连续墙进入承压含水层的相对深度bbd为0.55。由图 11可知，抽水井和回灌井与各计算点的距离小于1.5倍承压含水层厚度，因此在计算抽水井或回灌井引起的水位降深时，需要考虑井的非完整性，采用Kozeny经验公式计算。将相关数值代入式（6），（7）后，可计算出单独抽水和单独回灌时地下连续墙两侧计算点间的天然水力梯度，如表 2所示。
表 2 解析计算相关数值Table 2. Relevant values of proposed methodQw/(m3·d-1) r1/m r2/m r3/m r4/m i1ni1rn i2ni2rn 744 7.21 8.06 15.20 16.55 0.139 0.106 -360 9.53 8.49 27.65 28.90 0.070 0.027 说明：Qw为抽灌水量，r1，r2，r3和r4分别为抽水井或回灌井距离计算点C1、C2、C3和C4的距离，i1n，i2n，i1rn和i2rn分别为计算点C1和C2、C3和C4间在无止水帷幕下抽水和回灌时的天然水力梯度。
根据式（1），（16）和（17）分别计算出基坑内单独抽水及单独回灌作用下引起的C1与C2、C3与C4间的水位差。将计算结果带入式（18），（19)中，可获得由抽灌共同作用引起的C1与C2、C3与C4间的水位差。表 3列出了相关计算结果。
表 3 回归公式法计算结果Table 3. Calculated results by proposed method条件 位置 符号 数值/m 抽水引起的水位差 C1、C2间 Δh1p 13.77 C3、C4间 Δh2p 10.51 回灌引起的水位差 C1、C2间 Δh1r 2.02 C3、C4间 Δh2r 1.02 抽灌共同引起的水位差 C1、C2间 Δh1 15.79 C3、C4间 Δh2 9.49 （2）数值分析法
采用三维非稳定流数值模拟方法计算抽灌作用下地下连续墙两侧的水位差。模型分析范围及计算参数基于文献Wu等[13]。图 13为抽灌水5 d后承压含水层的水位等值线图。由图 13可知，计算点C1与C2间的水位差为14.09 m，C3与C4间的水位差为11.39 m。
将回归公式法计算结果与数值计算结果进行比较发现，回归公式法计算的C1与C2间的水位差略大于数值法，C3与C4间的水位差略小于数值法。这是由于计算天然水力梯度时，不同计算点的水位降深使用相同的非完整井不完整系数。总体来说，两种方法计算结果比较接近，表明本文提出的计算公式是合理的。
4. 结论
（1）基坑内外抽灌水时止水帷幕对渗流场的影响机制在于渗流方向和渗流路径改变引起的止水帷幕一侧水位壅高，一侧水位降低；以及渗流面积减少引起的帷幕两侧水位差的增大。
（2）基坑外回灌井进行回灌时，止水帷幕两侧水位抬升量在承压含水层不同深度处有所不同，在含水层顶部水位变化最大，在含水层底部水位变化最小；止水帷幕深度对帷幕两侧水位差的影响小于坑内抽水。
（3）通过数值模拟分析法对不同止水帷幕下帷幕两侧的水位差进行了回归分析，获得了基坑外回灌承压含水层时，回灌水流经第一道和第二道止水帷幕时，两道帷幕两侧水位差的计算公式。
（4）获得了基坑内外抽灌地下水时止水帷幕两侧水位差的计算公式，该公式考虑止水帷幕插入深度、含水层各向异性、含水层厚度及抽水井和回灌井参数。
（5）将提出的计算方法应用到了一个的工程实例中，并将其计算结果与数值计算结果进行了对比，结果验证了计算公式的合理性。
-
![]()
图 2 长江口取样场地地理位置（来源：谷歌地图）
Figure 2. Geographical location of sampling site in Yangtze River Estuary (Base map data © 2023 Google)
![]()

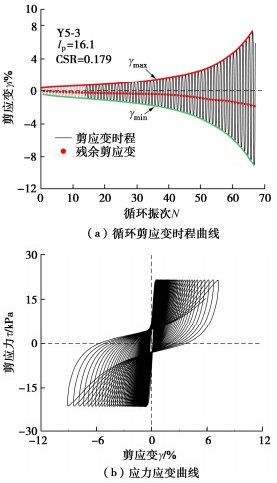

图 4 代表性试样Y8-3剪应变时程和应力应变曲线
Figure 4. Shear strain time-history curves and shear stress-shear strain curves of specimen Y8-3
![]()

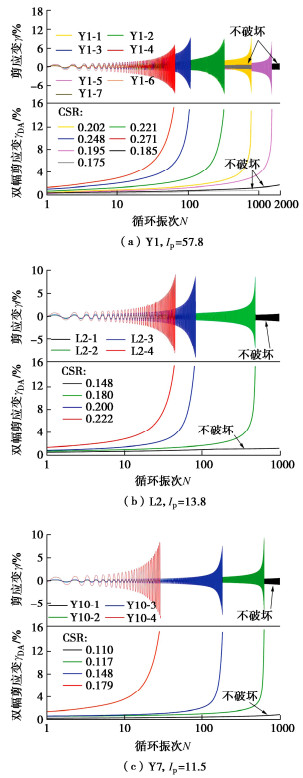

图 5 代表性试样的循环剪应变和双幅剪应变时程曲线
Figure 5. Typical time-history curves of cyclic shear strain and double-amplitude shear strain of specimens
![]()

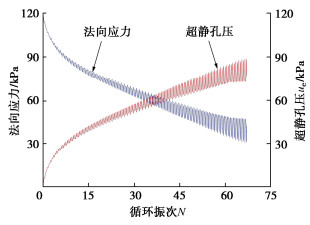

图 6 代表性试样Y8-3的法向应力和超静孔压时程
Figure 6. Typical time-history curves of normal stress and excess pore water pressure for specimen Y8-3
![]()

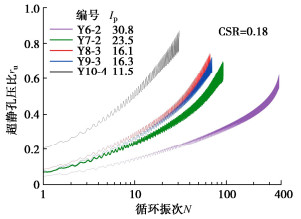

图 7 代表性海洋黏土的超静孔压比时程曲线(CSR = 0.18)
Figure 7. Typical time-history curves of excess pore water pressure ratio of marine clay (CSR=0.18)
![]()

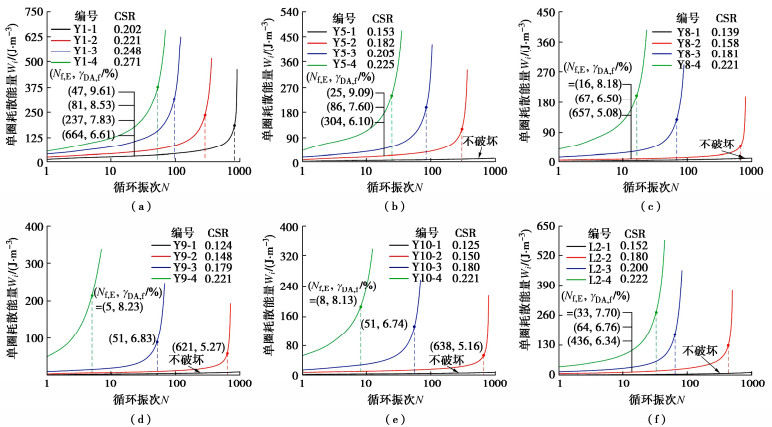

图 9 海洋黏土单圈能量耗散与循环振次的关系曲线
Figure 9. Relationship curves of energy dissipation per cycle versus number of cycles of marine clays
![]()
图 10 循环破坏振次确定方法示意图
Figure 10. Sketch of method for determining number of cycles to failure
![]()

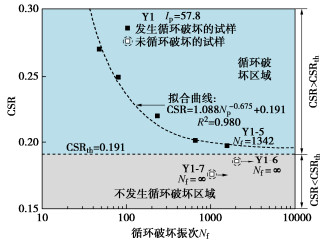

图 11 试样Y1的循环应力比CSR与破坏振次Nf的关系
Figure 11. Relationship between CSR and Nf of specimen Y1
![]()
图 12 长江口海洋黏土的循环强度曲线
Figure 12. Curves of cyclic strength of marine clay in Yangtze River Estuary
![]()

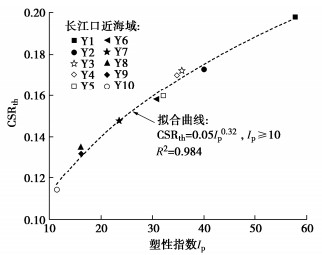

图 13 长江口海洋黏土CSRth随IP的变化
Figure 13. Variation of CSRth with IP of marine clay in Yangtze River Estuary
![]()
图 14 长江入海口海洋黏土γDA,f随CSR和IP的变化云图
Figure 14. Variation of γDA,f with CSR of marine clay in Yangtze River Estuary
![]()

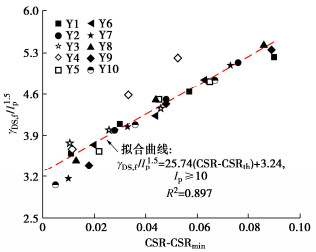

图 15 长江入海口海洋黏土γDA,f/IP1.5随CSR-CSRth的变化
Figure 15. Variation of γDA,f/IP1.5 with CSR-CSRth of marine clay in Yangtze River Estuary
![]()

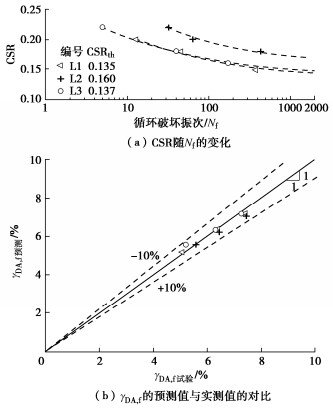

图 16 辽东湾海洋黏土CSR随Nf的变化及γDA,f预测值与实测值的对比
Figure 16. Variation of CSR with Nf and comparison of predicted and measured values of γDA,f of marine clay in Liaodong Bay

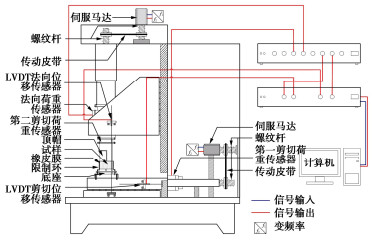

表 1 循环单剪仪传感器的量程、误差以及精度
Table 1 Measuring ranges, errors and precisions of sensors for cyclic direct simple shear test apparatus
传感器 量程 误差 精度 法向荷重传感器 5 kN 0.1%FS 0.2 N 第一剪切荷重传感器 5 kN 0.1% FS 0.2 N 第二剪切荷重传感器 5 kN 0.1% FS 0.2 N LVDT法向位移传感器 ± 2.5 mm 0.1% FS 0.1 μm LVDT剪切位移传感器 ± 10 mm 0.1% FS 0.4 μm 加载频率 ≤5 Hz — — 位移传感器 ± 25 mm 0.1% FS 0.8 μm 注：FS =满量程。
下载: 导出CSV

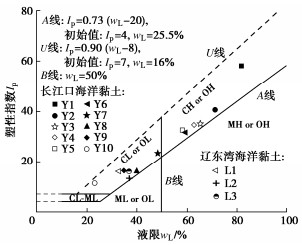

表 2 海洋黏土基本物理指标
Table 2 Basic physical properties of marine clay
取样区域 土样编号 海床以下深度H/m 相对质量密度Gs 天然含水率w0/% 天然密度ρ0/(g·cm-3) 初始孔隙比e0 饱和度Sr/% 塑限wp/% 液限wL/% 塑性指数IP 土类 长江入海口 Y1 6.6 2.71 37.85 1.82 1.05 97.78 23.8 81.6 57.8 CH Y2 8.6 2.65 40.10 1.79 1.07 99.41 30.9 71.0 40.1 CH Y3 16.6 2.69 41.21 1.79 1.12 98.60 30.2 65.6 35.4 CH Y4 7.6 2.69 37.52 1.83 1.03 98.33 27.5 62.3 34.8 CH Y5 22.0 2.70 39.28 1.81 1.07 98.75 26.4 58.5 32.1 CH Y6 28.1 2.71 38.56 1.82 1.06 98.49 29.2 60.0 30.8 CH Y7 15.1 2.69 40.12 1.80 1.09 97.81 25.4 48.9 23.5 CL Y8 16.6 2.68 37.80 1.82 1.03 98.38 23.8 39.9 16.1 CL Y9 20.6 2.68 39.11 1.78 1.10 95.46 18.4 34.7 16.3 CL Y10 19.2 2.69 44.80 1.76 1.21 99.68 19.3 30.8 11.5 CL 辽东湾营口段近海域 L1 17.3 2.68 40.50 1.79 1.11 98.17 16.7 32.8 16.1 CL L2 35.6 2.65 34.60 1.85 0.93 98.17 23.7 37.5 13.8 CL L3 55.6 2.67 33.20 1.85 0.92 96.18 21.7 38.2 16.5 CL 注：辽东湾营口段近海域的试样仅作验证用。
下载: 导出CSV
表 3 循环单剪试验方案
Table 3 Schemes for cyclic direct simple shear tests
试样编号 σv/kPa CSR wc/% ec Δe/e0 质量等级 Nf/次 γDA, f/% 试样编号 σv/kPa CSR wc/% ec Δe/e0 质量等级 Nf/次 γDA, f/% Y1-1 50 0.202 36.55 1.013 0.034 1 664 6.61 Y6-1 190 0.152 35.94 0.989 0.068 2 > 1000 — Y1-2 0.221 36.62 1.015 0.032 1 237 7.83 Y6-2 0.178 36.09 0.993 0.064 2 330 6.26 Y1-3 0.248 36.62 1.015 0.032 1 81 8.53 Y6-3 0.202 36.02 0.991 0.066 2 60 7.08 Y1-4 0.271 36.73 1.018 0.029 1 47 9.61 Y6-4 0.221 35.87 0.987 0.070 2 20 8.11 Y2-1 60 0.170 36.94 1.007 0.058 2 > 1000 — Y7-1 100 0.139 37.61 1.042 0.043 2 > 1000 — Y2-2 0.201 36.68 1.000 0.065 2 223 6.94 Y7-2 0.158 37.50 1.039 0.046 2 657 5.08 Y2-3 0.221 36.79 1.003 0.062 2 42 7.85 Y7-3 0.181 36.56 1.013 0.070 2 67 6.50 Y2-4 0.249 36.57 0.997 0.068 2 20 8.94 Y7-4 0.221 36.85 1.021 0.062 2 16 8.18 Y3-1 110 0.164 37.55 1.032 0.082 3 > 1000 — Y8-1 120 0.124 36.30 1.000 0.029 1 > 1000 — Y3-2 0.182 37.88 1.041 0.074 3 654 6.38 Y8-2 0.148 36.12 0.995 0.034 1 621 5.27 Y3-3 0.199 38.31 1.053 0.063 2 188 6.80 Y8-3 0.179 36.05 0.993 0.035 1 51 6.83 Y3-4 0.219 38.09 1.047 0.069 2 70 7.46 Y8-4 0.221 35.94 0.990 0.038 1 5 8.23 Y4-1 50 0.162 35.99 0.992 0.033 1 > 1000 — Y9-1 140 0.124 35.72 1.014 0.076 3 > 1000 — Y4-2 0.181 35.27 0.972 0.052 2 486 6.18 Y9-2 0.150 35.89 1.019 0.072 3 638 5.16 Y4-3 0.203 35.38 0.975 0.049 1 103 7.84 Y9-3 0.180 36.00 1.022 0.069 2 51 6.74 Y4-4 0.222 34.83 0.960 0.064 2 30 8.92 Y9-4 0.221 36.39 1.033 0.059 2 8 8.13 Y5-1 145 0.153 36.48 1.001 0.068 2 > 1000 — Y10-1 130 0.105 42.24 1.140 0.058 2 > 1000 — Y5-2 0.182 36.69 1.007 0.063 2 304 6.10 Y10-2 0.117 42.37 1.152 0.048 2 596 4.41 Y5-3 0.205 37.17 1.020 0.050 2 86 7.60 Y10-3 0.148 41.82 1.137 0.059 2 159 5.89 Y5-4 0.225 36.84 1.011 0.059 2 25 9.09 Y10-4 0.179 42.23 1.148 0.050 2 19 6.99 L1-1 120 0.151 34.52 0.953 0.138 4 382 5.06 L3-1 370 0.163 27.08 0.763 0.149 4 173 5.22 L1-2 0.181 33.69 0.930 0.159 4 46 6.39 L3-2 0.180 26.90 0.758 0.177 4 40 6.31 L1-3 0.202 33.83 0.934 0.155 4 13 7.43 L3-3 0.201 26.97 0.760 0.152 4 5 7.28 L2-1 240 0.180 31.66 0.874 0.057 2 429 5.58 Y1-5 50 0.195 36.37 1.008 0.039 1 1342 4.88 L2-2 0.200 31.23 0.862 0.062 2 64 6.46 Y1-6 0.185 36.19 1.003 0.044 2 > 2000 — L2-3 0.222 31.52 0.870 0.054 2 33 7.46 Y1-7 0.175 36.01 0.998 0.049 2 > 1000 — 注：Y1 ~ Y10为长江入海口海洋黏土，L1 ~ L3为辽东湾营口段近海域海洋黏土，其中Y1-5 ~ Y1-7和L1 ~ L3仅作验证使用，试样质量等级评价详见表 4。wc为固结后试样的含水率；Δe为固结前后试样孔隙比的变化量；Nf为达到循环破坏标准所需的循环振次；γDA, f为达到循环破坏标准所需的循环破坏双幅剪应变。σv和CSR为试验的控制变量，wc，ec和Δe/e0为固结完成后的计算结果，Nf和γDA, f为测试结果。
下载: 导出CSV
OCR Δe/e0 1 ~ 2 < 0.04 0.04 ~ 0.07 0.07 ~ 0.14 > 0.14 2 ~ 4 < 0.03 0.03 ~ 0.05 0.05 ~ 0.10 > 0.10 质量等级 1 2 3 4 试样质量 好~极好 好~差 差 极差 扰动程度 不扰动 轻微扰动 显著扰动 完全扰动
下载: 导出CSV
表 5 不同海域海洋黏土的拟合方程参数
Table 5 Fitting parameters for marine clay in different seas
试样编号 a b CSRth 可决系数R2 Y1 1.088 -0.675 0.191 0.982 Y2 0.313 -0.479 0.173 0.927 Y3 0.844 -0.671 0.172 0.957 Y4 0.280 -0.502 0.170 0.964 Y5 0.214 -0.396 0.160 0.966 Y6 0.186 -0.366 0.158 0.999 Y7 0.336 -0.547 0.148 0.991 Y8 0.143 -0.315 0.135 0.984 Y9 0.182 -0.346 0.132 0.994 Y10 0.221 -0.402 0.112 0.804 L1 0.201 -0.494 0.135 0.920 L2 0.284 -0.454 0.160 0.958 L3 0.146 -0.428 0.137 0.981
下载: 导出CSV
-
[1] 杨爱武, 王亚成. 不同频率影响下结构性软黏土动力特性试验研究[J]. 岩土工程学报, 2017, 39(增刊2): 184-188. doi: 10.11779/CJGE2017S2045 YANG Aiwu, WANG Yacheng. Experimental study on dynamic characteristics of structural soft clay under different frequencies[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(S2): 184-188. (in Chinese) doi: 10.11779/CJGE2017S2045
[2] 陈国兴, 杨文保, 岳文泽, 等. 金塘海峡海洋土动剪切模量与阻尼比特性研究[J]. 防灾减灾工程学报, 2020, 40(1): 1-8. CHEN Guoxing, YANG Wenbao, YUE Wenze, et al. Experimental studies on the dynamic shear modulus and damping ratio characteristics of marine soils in the Jintang strait[J]. Journal of Disaster Prevention and Mitigation Engineering, 2020, 40(1): 1-8. (in Chinese)
[3] 袁宇, 刘润, 付登锋, 等. 结构性海洋黏土损伤模型的二次开发及应用[J]. 岩土力学, 2022, 43(7): 1989-2002. YUAN Yu, LIU Run, FU Dengfeng, et al. Secondary development and application of structural marine clay damage model[J]. Rock and Soil Mechanics, 2022, 43(7): 1989-2002. (in Chinese)
[4] ANDERSEN K H. Bearing capacity under cyclic loading offshore, along the coast, and on land[J]. Canadian Geotechnical Journal, 2009, 46(5): 513-535. doi: 10.1139/T09-003
[5] WICHTMANN T, ANDERSEN K H, SJURSEN M A, et al. Cyclic tests on high-quality undisturbed block samples of soft marine Norwegian clay[J]. Canadian Geotechnical Journal, 2013, 50(4): 400-412. doi: 10.1139/cgj-2011-0390
[6] ANDERSEN K H. Cyclic soil parameters for offshore foundation design[C]// Proceeding of International Symposium on Frontiers in Offshore Geotechnics: ISFOG, Oslo, 2015.
[7] JIN H X, GUO L, SUN H L, et al. Energy-based evaluation of undrained cyclic behavior of marine soft clay under multidirectional simple shear stress paths[J]. Acta Geotechnica, 2023, 18(6): 2883-2898. doi: 10.1007/s11440-022-01765-5
[8] 陈国兴, 吴琪, 孙苏豫, 等. 土壤地震液化评价方法研究进展[J]. 防灾减灾工程学报, 2021, 41(4): 677-709, 733. CHEN Guoxing, WU Qi, SUN Suyu, et al. Advances in soil liquefaction triggering procedures during earthquakes: retrospect and prospect[J]. Journal of Disaster Prevention and Mitigation Engineering, 2021, 41(4): 677-709, 733. (in Chinese)
[9] SEED H B, LEE K L. Liquefaction of saturated sands during cyclic loading[J]. Journal of the Soil Mechanics and Foundations Division, 1966, 92(6): 105-134. doi: 10.1061/JSFEAQ.0000913
[10] CHEN G X, MA W J, QIN Y, et al. Liquefaction susceptibility of saturated coral sand subjected to various patterns of principal stress rotation[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2021, 147: 04021093. doi: 10.1061/(ASCE)GT.1943-5606.0002590
[11] CHEN G X, WU Q, ZHOU Z L, et al. Undrained anisotropy and cyclic resistance of saturated silt subjected to various patterns of principal stress rotation[J]. Géotechnique, 2020, 70(4): 317-331. doi: 10.1680/jgeot.18.P.180
[12] 杜修力, 路德春. 土动力学与岩土地震工程研究进展[J]. 岩土力学, 2011, 32(增刊2): 10-20. DU Xiuli, LU Dechun. Research progress of soil dynamics and geotechnical earthquake engineering[J]. Rock and Soil Mechanics, 2011, 32(S2): 10-20. (in Chinese)
[13] PICARELLI L, DI MAIO C, TOMMASI P, et al. Pore water pressure measuring and modeling in stiff clays and clayey flysch deposits: a challenging problem[J]. Engineering Geology, 2022, 296: 106442. doi: 10.1016/j.enggeo.2021.106442
[14] XIAO X, JI D W, HANG T Z, et al. Cyclic threshold shear strain for pore water pressure generation and stiffness degradation in marine clays at Yangtze estuary[J]. Frontiers in Marine Science, 2023, 10: 1184225. doi: 10.3389/fmars.2023.1184225
[15] JIN H X, GUO L, SUN H L, et al. Undrained cyclic shear strength and stiffness degradation of overconsolidated soft marine clay in simple shear tests[J]. Ocean Engineering, 2022, 262: 112270. doi: 10.1016/j.oceaneng.2022.112270
[16] LEE K L. Cyclic strength of a sensitive clay of eastern Canada[J]. Canadian Geotechnical Journal, 1979, 16(1): 163-176. doi: 10.1139/t79-014
[17] HYODO M, YASUHARA K, HIRAO K. Prediction of clay behaviour in undrained and partially drained cyclic triaxial tests[J]. Soils and Foundations, 1992, 32(4): 117-127. doi: 10.3208/sandf1972.32.4_117
[18] KLUGER M O, KREITER S, MOON V G, et al. Undrained cyclic shear behaviour of weathered tephra[J]. Géotechnique, 2019, 69(6): 489-500. doi: 10.1680/jgeot.17.P.083
[19] LENG J, YE G L, YE B, et al. Laboratory test and empirical model for shear modulus degradation of soft marine clays[J]. Ocean Engineering, 2017, 146: 101-114. doi: 10.1016/j.oceaneng.2017.09.057
[20] SAHDI F, TOM J, HOU Z C, et al. Influence of stress history on undrained cyclic shear strength evolution[J]. Canadian Geotechnical Journal, 2022, 59: 1020-1032. doi: 10.1139/cgj-2021-0114
[21] WICHTMANN T, TRIANTAFYLLIDIS T. Monotonic and cyclic tests on Kaolin: a database for the development, calibration and verification of constitutive models for cohesive soils with focus to cyclic loading[J]. Acta Geotechnica, 2018, 13(5): 1103-1128. doi: 10.1007/s11440-017-0588-3
[22] PAN K, YUAN ZH, ZHAO CF. et al. Undrained shear and stiffness degradation of intact marine clay under monotonic and cyclic loading[J]. Engineering Geology, 2022, 297: 106502. doi: 10.1016/j.enggeo.2021.106502
[23] 张炜, 李亚, 周松望, 等. 南海北部区域黏土循环动力特性试验研究[J]. 岩土力学, 2018, 39(7): 2413-2423. ZHANG Wei, LI Ya, ZHOU Songwang, et al. Experimental research on cyclic behaviors of clay in the northern region of South China Sea[J]. Rock and Soil Mechanics, 2018, 39(7): 2413-2423. (in Chinese)
[24] THIAN S Y, LEE C Y. Cyclic stress-controlled tests on offshore clay[J]. Journal of Rock Mechanics and Geotechnical Engineering, 2017, 9(2): 376-381. doi: 10.1016/j.jrmge.2016.06.013
[25] 周燕国. 土结构性的剪切波速表征及对动力特性的影响[D]. 杭州: 浙江大学, 2007. ZHOU Yanguo. Shear Wave Velocity-Based Characterization of Soil Structure and Its Effects on Dynamic Behavior[D]. Hangzhou: Zhejiang University, 2007. (in Chinese)
[26] LI L L, DAN H B, WANG L Z. Undrained behavior of natural marine clay under cyclic loading[J]. Ocean Engineering, 2011, 38(16): 1792-1805. doi: 10.1016/j.oceaneng.2011.09.004
[27] 年廷凯, 焦厚滨, 范宁, 等. 南海北部陆坡软黏土动力应变-孔压特性试验[J]. 岩土力学, 2018, 39(5): 1564-1572, 1580. NIAN Tingkai, JIAO Houbin, FAN Ning, et al. Experiment on dynamic strain-pore pressure of soft clay in the northern slope of South China Sea[J]. Rock and Soil Mechanics, 2018, 39(5): 1564-1572, 1580. (in Chinese)
[28] SHAN Y, MENG Q, YU S, et al. Energy based cyclic strength for the influence of mineral composition on artificial marine clay[J]. Engineering Geology, 2020, 274: 105713. doi: 10.1016/j.enggeo.2020.105713
[29] MALEK A M, AZZOUZ A S, BALIGH M M, et al. Behavior of foundation clays supporting compliant offshore structures[J]. Journal of Geotechnical Engineering, 1989, 115(5): 615-636. doi: 10.1061/(ASCE)0733-9410(1989)115:5(615)
[30] WIJEWICKREME D, SOYSA A. Stress-strain pattern-based criterion to assess cyclic shear resistance of soil from laboratory element tests[J]. Canadian Geotechnical Journal, 2016, 53(9): 1460-1473. doi: 10.1139/cgj-2015-0499
[31] 莫海鸿, 单毅, 李慧子, 等. 基于能量法的尾粉土累积应变增长方式研究[J]. 岩土工程学报, 2017, 39(11): 1959-1966. doi: 10.11779/CJGE201711002 MO Haihong, SHAN Yi, LI Huizi, et al. Energy-based method for analyzing accumulative plastic strain growth of tailing silt[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(11): 1959-1966. (in Chinese) doi: 10.11779/CJGE201711002
[32] QIN Y, YANG Z T, DU X Y, et al. An energy-based model for the generation of excess pore water pressure in saturated coral sand[J]. Marine Georesources and Geotechnology, 2023.
[33] OKUR V, ANSAL A. Evaluation of cyclic behavior of fine-grained soils using the energy method[J]. Journal of Earthquake Engineering, 2011, 15(4): 601-619. doi: 10.1080/13632469.2010.507298
[34] DENG Q L, REN X W. An energy method for deformation behavior of soft clay under cyclic loads based on dynamic response analysis[J]. Soil Dynamics and Earthquake Engineering, 2017, 94: 75–82. doi: 10.1016/j.soildyn.2016.12.012
[35] DAI S, HAN B, LI N B, et al. Morphologic analysis of hysteretic behavior of China Laizhou Bay submarine mucky clay and its cyclic failure criteria[J]. Bulletin of Engineering Geology and the Environment, 2021, 81(1): 52.
[36] 建筑工程地质勘探与取样技术规程: JGJ/T 87—2012[S]. 北京: 中国建筑工业出版社, 2012. Technical Specification for Engineering Geological Prospecting And Sampling of Constructions: JGJ/T 87—2012[S]. Beijing: China Architecture & Building Press, 2012. (in Chinese)
[37] 土工试验方法标准: GB/T 50123—2019[S]. 北京: 中国计划出版社, 2019. Standard for geotechnical testing method: GB/T 50123—2019[S]. Beijing: China Planning Press, 2019. (in Chinese)
[38] ASTM D2487. Standard Practice for Classification of Soils for Engineering Purposes (Unified soil classification system)[S]. West Conshohocken: ASTM International, 2017.
[39] 海上风电场工程岩土试验规程: NB/T 10107—2018[S]. 北京: 中国水利水电出版社, 2018. Specification for Geotechnical Tests of Offshore Wind Power Projects: NB/T 10107—2018[S]. Beijing: China Water & Power Press, 2018. (in Chinese)
[40] LUNNE T, BERRE T, ANDERSEN K H, et al. Erratum: effects of sample disturbance and consolidation procedures on measured shear strength of soft marine Norwegian clays[J]. Canadian Geotechnical Journal, 2007, 44(1): 111-111. doi: 10.1139/t07-008
[41] 赵成刚, 刘艳, 李舰, 等. 高等土力学原理[M]. 北京: 清华大学出版社, 2023. ZHAO Chenggang, LIU Yan, LI Jian, et al. Fundamentals of Soil Mechanics[M]. Beijing: Tsinghua University Press, 2023. (in Chinese)
[42] 吴凤彩. 粘性土的吸附结合水测量和渗流的某些特点[J]. 岩土工程学报, 1984, 6(6): 84-93. http://cge.nhri.cn/article/id/8834 WU Fengcai. Some characteristics of adsorption combined water measurement and seepage of cohesive soil[J]. Chinese Journal of Geotechnical Engineering, 1984, 6(6): 84-93. (in Chinese) http://cge.nhri.cn/article/id/8834
[43] VUCETIC M, DOBRY R. Effect of soil plasticity on cyclic response[J]. Journal of Geotechnical Engineering, 1991, 117: 89-107. doi: 10.1061/(ASCE)0733-9410(1991)117:1(89)
-
