Model tests and simulation analyses of starting characteristics of muck in slurry-discharge pipelines of slurry shield in sandy pebble stratum
-

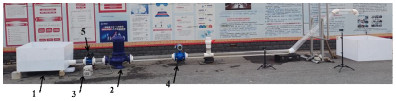

摘要: 泥水盾构在砂卵石地层掘进的过程中，由于排浆管路中存在大量不规则卵石，排浆管路输送尤为复杂。设计了环流试验装置，并基于计算流体动力学与离散单元法（CFD-DEM）耦合方法建立了三维瞬态数值模型，对不同形状、粒径、管路倾角、弯头及管径下的卵石起动特性进行了探究。在模型试验中，羧甲基纤维素钠（CMC）浆液被选为载液，透明亚克力管被选为载体；在CFD-DEM耦合模型中，分别通过流变测试和三维扫描技术考虑了浆液的流变性和不规则卵石的形状。结果表明：①当异形卵石粒径和管路倾角相同时，卵石的起动速度大小顺序呈现椭球状＞扁平状＞近球状；②当异形卵石形状和管路倾角时，卵石的起动速度随等容粒径的增大先增大后减小再增大；③对于球形卵石，在水平管路中，卵石的起动速度随粒径的增大先增大后减小再增大，在倾斜和竖直管路中，卵石的起动速度随粒径的增大而减小；④卵石的起动速度随管径的增大而增大；⑤卵石起动速度较大的位置主要出现在较大角度（如60°，90°）的弯头位置处，这是因为当管路倾角≥60°时，在弯头位置处将会出现漩涡区，漩涡区流速与主流区流速相反，阻碍卵石运动，因此在铺设管路时，应尽量减少倾斜角度较大（≥60°）管路的铺设，多采用水平管路或倾斜角度较小（≤45°）的管路。Abstract:During the excavation process of slurry shield tunneling in sandy pebble stratum, the discharge pipeline transport is particularly complex due to a large number of irregular pebbles in the slurry-discharge pipelines. In this study, a circulating current test device is designed, and a three-dimensional transient numerical model is established using the computational fluid dynamics-discrete element method (CFD-DEM) coupling method. The start-up characteristics of the pebbles under different shapes, particle sizes, inclination angles of pipelines, elbow and pipeline diameters are investigated, respectively. In the model tests, the sodium carboxymethyl cellulose (CMC) slurry is used as the carrier liquid, and the transparent acrylic tube is used as the carrier. In the CFD-DEM coupling model, the rheological properties of slurry and the shape of irregular pebbles are considered through the rheological testing and three-dimensional scanning technology, respectively. The results indicated that: (1) Under the same particle size of irregular pebbles and inclination angle of pipelines, the starting velocity of the pebbles follows an order of ellipsoidal shape > flat shape > nearly spherical shapes; (2) Under the same shape of irregular pebbles and inclination angle of pipelines, the starting velocity of pebbles first increases, then decreases, and then increases with the increase of the isometric particle size. (3) For the spherical pebbles, in a horizontal pipeline, the starting velocity of the pebbles first increases, then decreases, and then increases with the increase of the particle size. In the inclined and vertical pipelines, the starting velocity of the pebbles decreases with the increase of the particle size. (4) The starting velocity of the pebbles increases with the increase of the pipe line diameter. (5) The positions with higher starting velocity of pebbles mainly appear at the elbow positions with larger angles (such as 60°and 90°). This is because when the inclination angle of pipelines is≥60°, a vortex zone will appear at the elbow position. The velocity in the vortex zone is opposite to the velocity in the mainstream zone, which hinders the movement of the pebbles. Therefore, when laying pipelines, it is necessary to minimize the laying of large-angle-inclined and vertical pipelines as much as possible, and it is recommended to use more horizontal pipelines or pipelines with small inclination angles (≤45°).
-
Keywords:
- slurry shield /
- large irregular pebbles /
- critical starting velocity /
- model test /
- CFD-DEM coupling
-
0. 引言
近年来，盾构法在城市地下工程修建中得到了广泛应用，而随着城市地下空间的开发及交通需求的增长，盾构隧道的建设趋于大断面化和大埋深化，所穿越地层的地质条件愈加复杂，施工中常面临地层软弱、高外水压等一系列问题。传统的单层管片衬砌结构难以满足盾构隧道安全性和耐久性的要求，为此国内武汉地铁8号线越江隧道、狮子洋水下隧道等盾构隧道工程开始采用双层衬砌作为支护结构。相比于单层管片衬砌，双层衬砌结构在补强、防水和防侵蚀等方面具有更多优势，在盾构隧道建设中的应用越来越广泛[1]。
目前，国内外已有许多学者采用理论分析、数值模拟、模型试验以及现场监测的方法对盾构隧道双层衬砌结构进行了研究。早期，村上博智等[2]开展了双层衬砌模型试验并提出了复合、叠合两种衬砌结构形式及特点。张厚美等[3]依托穿黄隧洞工程提出了双层衬砌叠加受力模型，得到了双层衬砌联合承载的内力分布曲线。王士民等[4]建立了基于塑性损伤的双层衬砌三维实体非连续接触模型，真实模拟了盾构隧道管片衬砌与二次衬砌接合面的接触情况。刘洋等[5]、高鑫等[6]通过数值模拟的方式，对双层衬砌结构横向力学特性、非协调变形、应力集中等力学行为进行了分析。
封坤[7]、于清洋[8]完善了盾构隧道模型试验加载装置，实现了不均匀水土荷载的模拟施加，为双层衬砌相似模型试验打下了基础。何川等[9]依托狮子洋水下盾构隧道工程，开展双层衬砌纵向力学性能模型试验，研究了在软硬交替地层下双层衬砌隧道纵向内力与变形的变化规律。王士民等[10]开展了二次衬砌合理施作时机模型试验，对管片衬砌与二次衬砌的主从关系进行研究，认为二次衬砌在盾构隧道双层衬砌中仅作为辅助承载结构，应在管片衬砌承受部分设计荷载之后施作。郭文琦等[11]通过设计模型试验，探究了二次衬砌厚度对双层衬砌纵向力学性能的影响，综合考虑得到了大断面水下盾构隧道二次衬砌合理厚度的合理取值范围。
由于上述双层衬砌结构的研究重点多集中在内外衬砌结构体系分析方面，实际工程中隧道洞身所穿越的地层条件复杂多变，而针对不同地层条件下双层衬砌结构力学特性变化的研究国内还鲜有报道。郭瑞等[12]认为地层侧压力系数的变化对隧道整体稳定有较大影响，且提出了一种基于极限位移与隧道直径变化率的衬砌结构失稳判据。但是目前，部分考虑侧向土压力对盾构隧道影响的研究[13-15]主要集中在管片衬砌结构，对于二次衬砌施作之后到破坏阶段的双层衬砌整体力学特性无详细讨论。以侧压力系数为指标，为进一步探明侧压力系数对盾构隧道双层衬砌结构力学特性的影响，确保结构满足安全运行要求。本文依托广深客运专线狮子洋盾构隧道工程，通过相似模型试验，针对不同侧压力系数下盾构隧道双层衬砌结构的力学特性进行了相关研究，揭示了侧压力系数对双层衬砌结构力学特性及破坏形态的影响规律，同时也对管片衬砌单独承载与双层衬砌联合承载性能差异进行了分析讨论。
1. 相似模型试验
1.1 依托工程概况
试验依托狮子洋水下铁路大直径盾构隧道工程，盾构段隧道长10.8 km，在处于软弱地层及软硬不均地层的进出洞口段采用双层衬砌结构。如图 1所示，其中管片衬砌采用“5+2+1”分块形式，外直径10.8 m，内直径9.8 m，管片厚度50 cm，幅宽2 m，混凝土强度等级为C50；二次衬砌环外直径为9.8 m，内直径9.2 m，厚度为30 cm，采用C30素混凝土。
![]()
图 1 狮子洋盾构隧道双层衬砌分块示意Figure 1. Schematic diagram of double-layer lining of Shiziyang tunnel1.2 相似试验设计
相似试验按照“地层-结构模式”设计模拟。如图 2所示，试验采用“盾构隧道-地层复合体模拟试验系统”作为加载装置，中央装载隧道模型并装填模型土[16]。在平行于隧道横断面方向，该装置通过控制地层内部应力场调整地层侧压力系数，其中Ⅰ方向布置4台千斤顶施加竖向土压力，Ⅱ方向布置4台千斤顶施加侧向土压力；垂直隧道横断面方向通过控制千斤顶施加纵向约束力保证双层衬砌在试验加载过程中保持平面应变状态，其量值大于Ⅰ，Ⅱ方向荷载值。
1.3 材料模型相似设计
参考模型试验相似理论及方法，根据相似理论，在本研究中采用几何相似比CL=20作为整个相似模型试验的基础相似比，表 1为其余各物理参数的原型与模型值之比[17]。
表 1 相似关系表Table 1. Ratios of similarities物理量 符号 相似比 单位 强度 R CR=20 Pa 弹性模量 E CE=20 Pa 应力 σ Cσ=20 Pa 黏聚力 c Cc=20 Pa 内摩擦角 φ Cφ=1 (°) 根据相似关系，按照一定的比例将河砂、粉煤灰、石英砂、机油、重晶石粉及松香均匀混合模拟实际工程中狮子洋隧道洞身穿越段地层的土体[18]，模型土与原型土的物理力学参数如表 2所示。
表 2 土体材料物理力学参数表Table 2. Physical and mechanical parameters of soil materials名称 γ/(kN·m-3) E/MPa c/kPa φ/(°) 原型值 18.7~20.3 15.0~25.0 0 20.0~32.0 模型值 20.0 1.0 0 28.0 管片衬砌与二次衬砌均由可塑性较强的雕塑石膏按照不同的水灰比调制而成，双层衬砌模型尺寸按照相似比关系确定，如图 3所示。同时为保证管片衬砌的等效抗弯刚度，选择在管片衬砌中内嵌钢丝网模拟衬砌的环向主筋。
如图 4所示，根据盾构隧道管片衬砌不同位置的弯矩典型分布规律和环向接头的拉压特性，采用内外分区割槽的方式模拟管片衬砌环向接缝，弱化管片衬砌在环向接头处的等效刚度，从而更好地模拟实际工程中接头位置的强度削弱[19]，其中正弯矩区深1.5 cm，负弯矩区深1.6 cm。此外，为约束管片衬砌环间错动，精确表征双层衬砌结构横向力学特性，通过细钢棒模拟管片衬砌纵向接头螺栓。
![]()
图 4 盾构隧道管片衬砌接头处理示意Figure 4. Treatment of segmental sheet lining joint of shield tunnel1.4 双层衬砌接合面模拟
在模型制作过程中，叠合结构由于在管片衬砌内表面接头位置预制凹槽，使得二次衬砌与管片衬砌在该位置互相咬合，进而改变结构的弯曲刚度，复合结构则无此影响。此外，试验中为了减少切向剪力的干扰，使结构仅传递管片衬砌与二次衬砌间的法向压力，在模型管片衬砌施作完成之后，选择复合的方式施作二次衬砌[20]。如图 5所示，具体为管片衬砌结构加载至设计值时，在管片衬砌与二次衬砌之间放置一层塑料薄膜，用以模拟工程实际中的防水层，然后通过现浇的方式施作预制好的二次衬砌，实现二者的复合。
![]()
图 5 接合面为复合类型的双层衬砌结构示意Figure 5. Schematic diagram of double-lining structure with composite type at joint surface1.5 试验加载与测量
为了获得不同侧向土压下双层衬砌结构的各项试验数据，以中间整环管片及对应的二次衬砌作为主要量测对象，在二次衬砌浇筑前，将电阻应变片每隔15°粘贴在拼装好的管片环及预制石膏二次衬砌的内外侧，合计4环共96个测点，利用测得的应变数据计算管片衬砌与二次衬砌的弯矩和轴力[21]。除此之外，在内侧相同方位布设6个电阻式位移计，记录双层衬砌横向位移；在双层衬砌内侧拱顶、拱底及左右拱腰处安装声发射探头记录声发射信息。3种不同测量元件的排布方式如图 6所示。
1.6 试验分组
试验采用分级加载方式，在垂直于管片横断面方向先控制竖向千斤顶将模型纵向约束力设为18 MPa，然后同时施加竖向（Ⅰ方向）与横向（Ⅱ方向）土压力，最后通过环箍钢丝绳施加管片衬砌外侧的水压力。竖向土压加至工程实际埋深的设计荷载值（第8荷载步）后，在稳载状态下施作二次衬砌并继续加载直至双层衬砌结构整体损伤破坏（第24荷载步），加载工况如表 3所示。其中，每一个荷载步Ⅰ方向土压力按照千斤顶油压刻度0.4 MPa逐级加载，Ⅱ方向土压力值通过相应的侧压力系数计算得出。
表 3 试验加载参数表Table 3. Loading parameters for tests加载步 千斤顶油压/MPa 模型拱顶地层压力/kPa 模拟等效覆土厚度/m 0 0.0 0.00 0 1 0.6 1.44 3 2 1.0 5.52 11 3 1.4 8.67 17 4 1.8 11.86 25 5 2.2 14.46 30 6 2.6 18.70 37 7 3.0 21.79 43 8 3.4 24.95 50 9 3.8 29.29 60 10 4.2 33.96 70 11 4.6 41.88 85 12 5.0 47.31 95 13 5.4 52.83 105 14 5.8 57.34 115 15 6.2 61.33 125 16 6.6 65.37 135 17 7.0 70.04 145 18 7.4 75.96 155 19 7.8 81.39 165 20 8.2 86.91 175 21 8.6 91.42 185 22 9.0 95.41 195 23 9.4 99.45 205 24 9.8 103.58 215 大型跨江、海盾构隧道通常会穿越多种地层，地质条件复杂多变，地层性质呈现很大的不均匀性，广深客运专线狮子洋盾构隧道洞身主要穿越地层有淤泥质土层、砂层、岩石强风化带、黏性土层，根据相关地勘资料，本次试验主要探究侧压力系数分别为0.5，0.6，0.7，0.8的情况下，双层衬砌结构的力学特性变化规律以及对高侧压力地层的适应性﹐试验工况见表 4。
表 4 试验工况表Table 4. Test conditions试验组号 侧压力系数 二衬厚度/cm 水头高度/m 1 0.5 30 30 2 0.6 3 0.7 4 0.8 2. 双层衬砌结构受力及变形特性
2.1 双层衬砌结构受力特性
（1）管片衬砌受力特性分析
图 7为不同侧压力系数条件下管片衬砌轴力弯矩变化曲线，其中红色虚线为管片衬砌弹塑性分界点（结构内力与声发射事件率突变），粉色虚线为管片衬砌失稳破坏临界点（结构轴力突变）。试验加载过程中，二次衬砌在管片衬砌承受100%设计荷载值即第8荷载步时施作[22]。
![]()
图 7 不同侧压力系数条件下管片衬砌内力随加载变化曲线Figure 7. Variation curves of internal force of segmental lining with loading under different lateral pressure coefficients根据图 7可知，随着侧压力系数的增大，管片衬砌的弹塑性分界点和失稳破坏临界点逐渐后移。当侧压力系数为0.5时，管片衬砌内力呈线性变化，在前6级荷载下处于弹性变形阶段，二次衬砌施作前管片衬砌已进入塑性变形阶段，当荷载等级达到14级时，拱底的轴力急剧增加，表现出失稳破坏；而当侧压力系数增至0.8时，管片衬砌的弹性变形阶段延伸到12级荷载，并且拱顶的弯矩在第20级荷载时才表现出突增，发生失稳破坏，其中管片衬砌的失稳荷载在侧压力系数由0.7增至0.8时变化最大，为4个荷载步。
在试验加载过程中，盾构隧道管片衬砌所承受的弯矩在拱底和拱顶表现为内侧受拉，而在左右拱腰则为外侧受拉。轴力以全环受压的形式存在。随着侧压力系数的增大，围岩土体对管片衬砌变形的约束作用增强，导致管片衬砌的弹塑性临界荷载及失稳破坏的临界荷载增大。管片衬砌的失稳位置主要集中在拱底处，拱腰在低侧压力系数条件下更易发生失稳破坏。
（2）二次衬砌受力特性分析
为纵向探究不同侧压力系数下二次衬砌结构力学特性及横向对比二次衬砌与管片衬砌力学特性差异。提取加载试验的应变数据，计算相应内力，绘制出二次衬砌弯矩和轴力随加载步变化曲线，如图 8所示，虚线为二次衬砌失稳破坏临界点。
![]()
图 8 不同侧压力系数条件下二次衬砌内力随加载变化图Figure 8. Variation of internal force of secondary lining with loading under different lateral pressure coefficients从图 8中可以看出，二次衬砌在施作完成后即开始承受一定的弯矩和轴力，在其施作过程中石膏的水化作用导致二次衬砌内部出现初始应力。当侧压力系数为0.5时，根据弯矩和轴力变化，加载至第14级荷载，二次衬砌的右拱腰和拱顶位置轴力突变，发生失稳破坏；当侧压力系数增至0.8时，加载至22级荷载，二次衬砌左、右拱腰和拱底位置发生失稳破坏，侧压力系数从0.6增至0.7时，二次衬砌失稳荷载变化最大，为7个荷载步。
二次衬砌与管片衬砌所受的弯矩和轴力表现相似，但所承担的荷载水平更低。随着侧压力系数的增大，二次衬砌失稳破坏临界荷载值也增加，较高的侧压力系数使得二次衬砌失稳破坏位置主要集中在拱顶和拱底。相对于管片衬砌而言，二次衬砌的失稳破坏发生时间较晚。因此，二次衬砌能够有效协助管片衬砌承担外部荷载。增大侧压力系数有助于提高二次衬砌的承载能力，确保盾构隧道双层衬砌结构的安全性。
2.2 双层衬砌位移特性分析
图 9为不同侧压力系数对应的双层衬砌位移变化曲线（位移数据以径向向外为正）。从图 9中可以看出，在外部荷载的作用下，隧道拱顶发生沉降变形，拱底隆起，左右拱腰变形径向向外，衬砌整体椭变呈“横鸭蛋”状，最大位移出现在双层衬砌拱底处，最大位移随荷载步增加而不断增大。二次衬砌施作后，双层衬砌变形速率减缓，衬砌整体刚度加强。随侧压力系数的增大，双层衬砌变形由拱腰外凸向拱顶和拱底外凸趋近，最后变形趋于均匀，结构椭圆度下降。为进一步分析侧压力系数变化带来的影响，提取了衬砌二次失稳时对应的位移数据进行分析，如表 5所示。
![]()
图 9 不同侧压力系数条件下衬砌变形随加载变化图Figure 9. Variation of lining deformation with loading under different lateral pressure coefficients表 5 双层衬砌失稳变形统计Table 5. Instability deformation statistics of double-layer lining侧压力系数 失稳荷载等级 失稳位置 失稳变形/mm 0.5 14 拱底 15.17 0.6 14 拱底 10.68 0.7 21 拱底 10.59 0.8 22 拱底 9.45 随着侧压力系数的变化，双层衬砌失稳破坏时的变形结果有所差异。由表 5中数据可得，侧压力系数从0.5增大至0.8，双层衬砌失稳荷载等级增大，双层衬砌承载能力增强。双层衬砌失稳临界变形值由15.17 mm降至9.45 mm减小了37.71%，其中最大降幅为29.60%，在侧压力系数为0.5~0.6时取得，可以认为地层侧压力的增大限制了双层衬砌的横向变形。
2.3 受力变形讨论及分析
为探明双层衬砌中二次衬砌与管片衬砌的相互作用关系，进一步分析地层侧压力系数对双层衬砌结构受力及变形特性的影响，需对双层衬砌内力与变形结果进行联合分析。基于此，将试验中二次衬砌失稳破坏时双层衬砌的关键数据汇总于表 6。
表 6 双层衬砌结构试验结果汇总Table 6. Summary of test results for double-layer structures二次衬砌失效时衬砌结构试验数据 侧压力系数 0.5 0.6 0.7 0.8 竖向外荷载/kPa 57.34 57.34 91.42 95.41 最大径向位移/mm 15.17 10.68 10.59 9.45 最大弯矩值/(kN·m) 954.26 885.52 845.73 750.54 最大轴力值/kN 4322.43 5699.15 8030.46 9421.30 最大偏心距/mm 220.77 155.54 105.32 79.66 二次衬砌轴力分配比例/% 24.5 26.4 19.9 32.7 由表 6中各项数据可以看出，失稳破坏阶段双层衬砌整体的内力与变形量值均处于较高水平，二次衬砌轴力占比低于40%，说明在二次衬砌的辅助下，管片衬砌的承载能力得到了强化，管片衬砌为主要承载结构。
地层侧压力系数增加使得双层衬砌能够承受更大的外部荷载。侧压力系数从0.5增长至0.8，二次衬砌失效时的竖向外荷载增加了66.39%，管片衬砌所承受的最大轴力增加117.96%，最大弯矩减小21.35%。此时双层衬砌的最大径向位移反而从15.17 mm减小至9.45 mm，最大偏心距从220.77 mm减小至79.66 mm，表明结构的失稳变形减小、受力状态有利，结构可靠性增加。其中，地层侧压力系数由0.6变为0.7时变化最为明显，双层衬砌结构承载能力提高了59.43%，侧压力系数为0.6时，双层衬砌结构所能承受的最大竖向外荷载虽然没有改变，但最大径向位移与最大偏心距均大幅减小，很好地改善了双层衬砌结构的受力状态与变形。
试验过程中，存在管片衬砌结构内力突变先于二次衬砌的现象，究其原因，是二者的刚度存在差异，两者共同承载的过程中，刚度较低的管片衬砌通过变形将部分外部荷载传递给二次衬砌（管片衬砌与二次衬砌的相互作用），完成了其自身的内力调整；二次衬砌则由于刚度较大，通过变形进行内力调整的能力相对较弱，在其荷载持续增加的情况下，内力随之增加，达到其承载极限时会出现损伤及局部破坏，进而释放变形，导致其内力突变。两者发生内力的突变的本质不同，管片衬砌结构的内力突变通过与二次衬砌接触传递荷载实现，二次衬砌结构的内力突变则通过结构损伤破坏实现。
3. 双层衬砌损伤及破坏特性
3.1 双层衬砌声发射特征分析
试验全过程利用声发射仪器监测不同地层侧压力系数下随加载步变化的声发射事件率及累计声发射事件数，从能量角度揭示双层衬砌的损伤过程以及地层侧压力系数改变带来的影响。如图 10，为侧压力系数0.5，0.6，0.7，0.8时声发射事件率及累计声发射事件数随加载步变化曲线。
![]()
图 10 不同侧压力系数下加载全过程声发射信息Figure 10. Acoustic emission information of whole loading process with different lateral pressure coefficients由图 10可知，侧压力系数为0.5时，管片衬砌在第6~7级荷载下从弹性阶段过渡到了弹塑性阶段，施作二次衬砌后声发射信号趋于平稳，直到施加第14级荷载后，双层衬砌整体失稳破坏，此时累计声发射事件数达836次。随着侧压力系数的增大，管片衬砌单独承载情况下进入弹塑性阶段需要的荷载值不断增大，同时双层衬砌失稳破坏的临界荷载也逐渐增大。当侧压力系数增至0.8时，整体失稳破坏累计声发射事件数达到1236次，增加了47.8%，认为破坏前双层衬砌整体吸收了更多能量而产生了更多裂纹，二次衬砌的施作抑制了管片衬砌进入塑性阶段的进程，双层衬砌结构承载能力得到提升。
3.2 双层衬砌破坏形态分析
为研究不同地层侧压力系数下双层衬砌结构破坏形态的变化规律，在加载试验结束之后对辅助承载的二次衬砌进行清理，观察作为主要承载结构的管片衬砌的宏观破坏裂纹，结合加载全过程声发射信息最终绘制出管片衬砌破坏形态素描图。如图 11所示，素描图以拱底为起点沿顺时针绘制，数字表示破坏区域编号，红色实线代表管片衬砌外侧破坏裂纹，绿色虚线代表内侧破坏裂纹。
由图 11可知，在侧压力系数为0.5的条件下，管片衬砌破坏裂纹早期主要出现在拱顶位置，后向拱腰位置延伸，裂纹具体表现为拉伸破坏和剪切破坏以及局部掉块现象。随着地层侧压力系数的增长，二次衬砌破坏裂纹数量少量增长，裂纹整体发育程度下降，局部掉块现象减少，剪切与拉伸破坏产生的裂纹由左右拱腰向拱顶转移。在侧压力系数为0.8条件下，管片衬砌局部掉块现象消失，仅在左右拱腰处有少数剪切破坏及拉伸破坏裂纹出现。可见地层侧压力系数的增加，延缓了管片衬砌局部裂纹的产生，提高了双层衬砌的承载能力以及结构的整体安全性。
4. 结论
依托狮子洋水下铁路盾构隧道工程，通过模型试验对不同地层侧压力系数下的双层衬砌力学特性进行分析，得到3点结论。
（1）在竖向土荷载恒定的情况下，地层侧压力系数增加对双层衬砌结构的极限承载能力有显著的提升效果。高地层侧压力下，双层衬砌的极限轴力值增大，弹塑性临界点与内力突变点滞后，二次衬砌补强了管片衬砌的承载性能，双层衬砌整体更加趋于静水压力场状态。
（2）内外衬砌联合承载的条件下，二次衬砌与地层的侧向压力共同抑制了管片衬砌的侧向变形，使得管片衬砌并具备更高的抗变形能力。地层侧压力系数增大使得双层衬砌最大失稳位移减小，结构横椭变现象减弱，提高了衬砌整体结构的可靠性。
（3）声发射率和声发射事件数的突变时机与的双层衬砌结构的破坏时机相对应。在高侧向土压力条件下，二次衬砌能够更好地协助管片衬砌承担外部荷载，延缓结构声发射率和声发射事件数的突变，减少管片衬砌大裂纹与局部掉块的产生。
-
![]()
图 6 不同管路倾角下，卵石起动速度随形状系数变化图（模型试验结果，D=150 mm）
Figure 6. Change of starting speed of pebble with shape coefficient under different pipe inclination angles
![]()

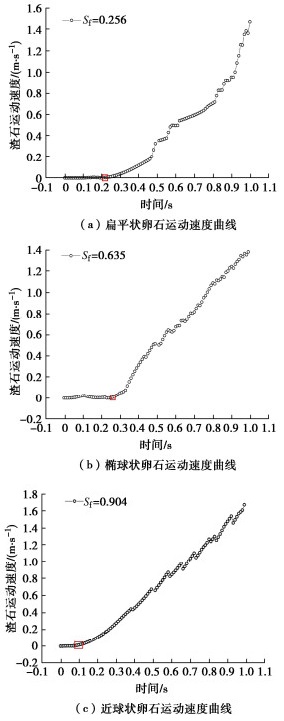

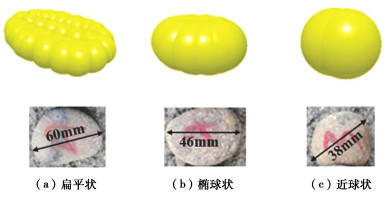

图 8 不同形状卵石运动速度随时间变化曲线图
Figure 8. Curves of movement speed of pebble with different shapes with time
![]()
图 9 不同形状卵石起动速度试验结果与数值模拟结果对比（D=150 mm）
Figure 9. Comparison between test and numerical results of starting speed of pebbles with different shapes
![]()

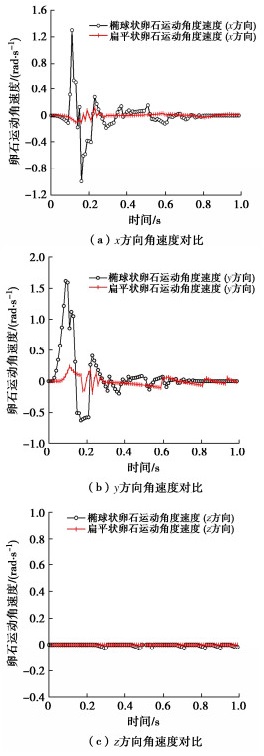

图 10 扁平状与椭球状卵石运动过程中角速度变化情况
Figure 10. Variation of angular velocity during movement of flat pebble and ellipsoidal pebble
![]()
图 11 不同管路倾角下异形卵石起动速度随等容粒径变化图(D=150 mm)
Figure 11. Variation of starting speed of pebble with equal volume particle size (D=150 mm)
![]()
图 12 不同管路倾角下异形卵石起动速度随等容粒径变化图(D=100 mm)
Figure 12. Variation of starting speed of pebble with isometric particle size (D=100 mm)
![]()

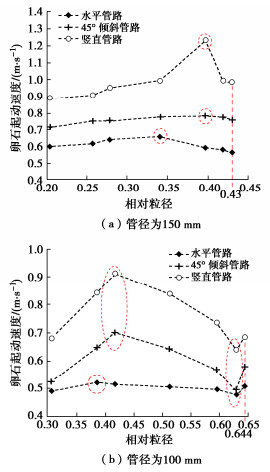

图 13 不同管路倾角下卵石起动速度随相对粒径变化图
Figure 13. Variation of starting speed of pebbles with relative particle size under different inclination angles of
![]()
图 14 基于不同等容粒径的水平管路卵石受力
Figure 14. Stresses on pebbles of horizontal pipeline based on different isometric particle sizes
![]()
图 15 不同粒径卵石起动速度试验结果与数值模拟结果对比（D=150 mm）
Figure 15. Comparison between test and numerical results of starting speed of pebbles with different particle sizes (D=150 mm)
![]()
图 16 不同管路倾角下球形卵石起动速度随粒径变化图
Figure 16. Variation of starting speed of spherical pebbles with particle size under different inclination angles of pipes
![]()
图 17 不同管径下卵石起动速度随等容粒径变化图
Figure 17. Variation of pebble starting speed with isometric particle size under different pipe diameters (vertical pipeline)
![]()

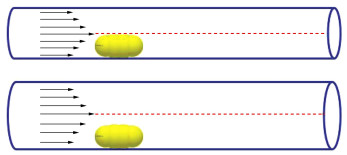

图 18 同一卵石在同一流速不同管径管路中迎流面受力情况示意图
Figure 18. Stresses on upstream face of same pebble in pipelines with same flow velocity and different pipe diameters
![]()

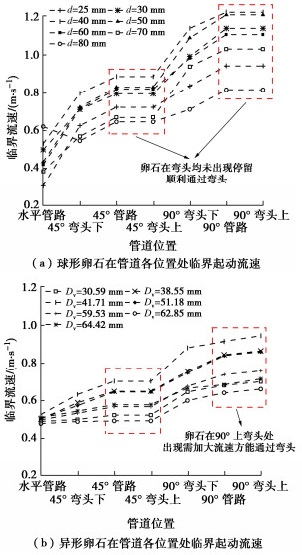

图 19 球形和异形卵石在管道各位置处临界起动流速
Figure 19. Critical starting velocities of spherical and irregular pebbles at each position of pipeline
![]()

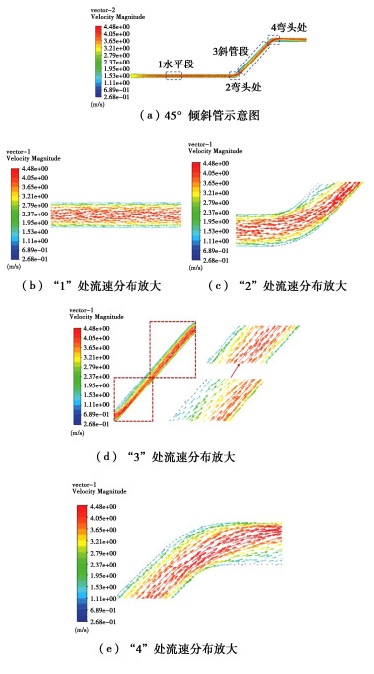

图 20 湍流状态下浆液在水平、45°倾斜管特殊部位流速分布图
Figure 20. Distribution of flow velocity of slurry at special parts of horizontal and inclined pipes under turbulent state
![]()

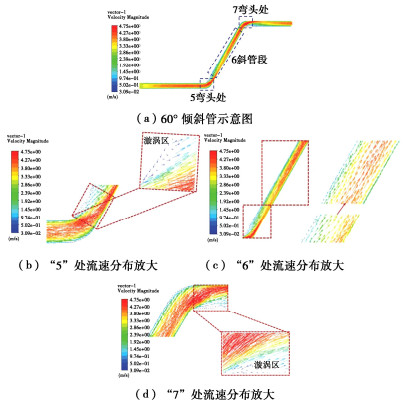

图 21 湍流状态下浆液在水平、60°倾斜管特殊部位流速分布图
Figure 21. Distribution of flow velocity of slurry at special parts of horizontal and 60°inclined pipes under turbulent state
表 1 试验浆液与泥浆参数对比
Table 1 Physical and mechanical parameters of soils
材料 浆液黏度/s 浆液密度/(g·cm-3) CMC溶液 22.05 1.15 泥浆 20~35 1.05~1.3
下载: 导出CSV
表 2 不同形状卵石几何参数表
Table 2 Geometric parameters of pebbles with different shapes
标号 密度/
(g·cm-3)形状系数 扁平度 饱满度 等容粒径/
mm29 2.116 0.256 3.958 1.21 36.28 33 2.296 0.351 3.000 1.07 37 2.224 0.471 2.150 1.10 4 2.180 0.548 1.841 1.10 7 2.184 0.635 1.600 1.07 9 2.040 0.728 1.375 1.05 6 2.228 0.803 1.276 1.08 3 2.064 0.904 1.109 1.06
下载: 导出CSV
表 3 不同等容粒径卵石几何参数表
Table 3 Table of geometric parameters of pebbles with different isometric sizes
标号 密度/
(g·cm-3)等容粒径/mm 扁平度 饱满度 形状系数 31 2.893 30.59 2.129~2.222 0.97~1.10 0.470~0.474 36 2.790 38.55 27 2.612 41.71 16 2.664 51.18 18 2.767 59.53 24 2.707 62.85 21 2.786 64.42
下载: 导出CSV
表 4 不同球形卵石几何参数表
Table 4 Geometric parameters of pebbles with different shapes
标号 密度/(g·cm-3) 粒径/mm 右1 2.400 25 右2 2.440 30 右3 2.390 40 右4 2.450 50 右5 2..410 60 右6 2.400 70 右7 2.390 80
下载: 导出CSV
表 5 FLUENT和EDEM仿真参数表
Table 5 Parameters of FLUENT and EDEM simulation
参数 渣石 亚克力管 渣石-渣石 亚克力管-渣石 剪切模量/Pa 2.212×1010 3.16×109 — — 泊松比 0.13 0.32 — — 密度/(kg·cm-3) 2000~2800 1190 — — 恢复系数 — — 0.05 0.05 静摩擦系数 — — 0.25 0.25 滚动摩擦系数 — — 0.01 0.01
下载: 导出CSV
-
[1] 徐涛, 史庆锋, 章定文, 等. 泥水盾构开挖面泥膜渗透特性与压力传递机制[J]. 岩土工程学报, 2023, 45(9): 1878-1887. doi: 10.11779/CJGE20220866 XU Tao, SHI Qingfeng, ZHANG Dingwen, et al. Permeability characteristics of filter cake and pressure transfer on face during slurry shield tunnelling[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(9): 1878-1887. (in Chinese) doi: 10.11779/CJGE20220866
[2] 干聪豫, 方应冉, 刘泓志, 等. 复杂多变地层泥水盾构排浆管路振动特性分析[J]. 噪声与振动控制, 2023, 43(1): 275-280. doi: 10.3969/j.issn.1006-1355.2023.01.046 GAN Congyu, FANG Yingran, LIU Hongzhi, et al. Analysis of vibration characteristics of slurry discharge pipelines of a slurry shield in complex and changeable stratums[J]. Noise and Vibration Control, 2023, 43(1): 275-280. (in Chinese) doi: 10.3969/j.issn.1006-1355.2023.01.046
[3] 李承辉, 贺少辉, 刘夏冰. 粗粒径砂卵石地层中泥水平衡盾构下穿黄河掘进参数控制研究[J]. 土木工程学报, 2017, 50(增刊2): 147-152. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC2017S2023.htm LI Chenghui, HE Shaohui, LIU Xiabing. Study on main parameters control of tunneling through the yellow river by a slurry balance shield in sandy gravel stratum with some large-size grains[J]. China Civil Engineering Journal, 2017, 50(S2): 147-152. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC2017S2023.htm
[4] 王振飞, 张成平. 泥水盾构开挖面失稳破坏的颗粒流模拟研究[J]. 中国铁道科学, 2017, 38(3): 55-62. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGTK201703009.htm WANG Zhenfei, ZHANG Chengping. Research on particle flow simulation for excavation face instability of slurry shield[J]. China Railway Science, 2017, 38(3): 55-62. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGTK201703009.htm
[5] 霍滨, 徐朝辉, 胡相龙, 等. 砂卵石地层泥水盾构施工技术难点及控制措施分析: 以兰州地铁穿黄隧道工程为例[J]. 隧道建设, 2018, 38(5): 846-850. https://www.cnki.com.cn/Article/CJFDTOTAL-JSSD201805023.htm HUO Bin, XU Zhaohui, HU Xianglong, et al. Analysis of technical difficulties and control measures for slurry shield boring in sandy cobble strata: a case study of Yellow River-corssing tunnel of Lanzhou metro[J]. Tunnel Construction, 2018, 38(5): 846-850. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JSSD201805023.htm
[6] 黄波, 李晓龙, 陈长江. 大直径泥水盾构复杂地层长距离掘进过程中的泥浆管路磨损研究[J]. 隧道建设, 2016, 36(4): 490-496. https://www.cnki.com.cn/Article/CJFDTOTAL-JSSD201604020.htm HUANG Bo, LI Xiaolong, CHEN Changjiang. Study of abrasion of slurry pipe of large-diameter slurry shield boring in complex strata[J]. Tunnel Construction, 2016, 36(4): 490-496. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JSSD201604020.htm
[7] DURAND R. The hydraulic transportation of coal and solid mate-rials in pipes[C]// Colloq of National Coal Board, London, 1952: 39-52.
[8] WASP E J, KENNY J P, GANDHI R L. Solid-Liquid Flow Slurry Pipeline Transportation[M]. Clausthal Ger: Trans Tech Publications, 1977.
[9] SHOOK C A. Pipelining solids: the design of short distance pipelines[C]// Proc Symp on Pipeline Transport of Solids, Toronto: Cana Soc Chem Engin, 1969.
[10] MEHMET A K, MUSTAFA G. Critical flow velocity in slurry transporting horizontal pipelines[J]. Canadian Metallurgical Quarterly, 2001, 127(9): 763-771.
[11] 费祥俊. 浆体的物理特性与管道输送流速[J]. 管道技术与设备, 2000(1): 1-4. https://www.cnki.com.cn/Article/CJFDTOTAL-GDGS200001000.htm FEI Xiangjun. The physical property of slurry and its velocity of pipeline transportation[J]. Pipeline Technique and Equipment, 2000(1): 1-4. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GDGS200001000.htm
[12] 刘德忠. 矿浆管道水力输送的试验研究[J]. 泥沙研究, 1983(4): 85-88. https://www.cnki.com.cn/Article/CJFDTOTAL-NSYJ198304009.htm LIU Dezhong. Experimental study on hydraulic transportation of slurry pipeline[J]. Journal of Sediment Research, 1983(4): 85-88. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-NSYJ198304009.htm
[13] 刘明潇, 孙东坡, 王鹏涛, 等. 双峰型非均匀沙粗细颗粒相互作用对推移质输移的影响[J]. 水利学报, 2015, 46(7): 819-827. https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB201507009.htm LIU Mingxiao, SUN Dongpo, WANG Pengtao, et al. Interactions between the coarse and fine particles and their influences on the bimodalnon-uniformbed load transport[J]. Journal of Hydraulic Engineering, 2015, 46(7): 819-827. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLXB201507009.htm
[14] 周知进, 刘爱军, 夏毅敏, 等. 颗粒组分特性对扬矿硬管输送速度的影响[J]. 中南大学学报(自然科学版), 2011, 42(9): 2692-2697. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201109027.htm ZHOU Zhijin, LIU Aijun, XIA Yimin, et al. Influence of particles component properties on transporting speed in lifting pipeline[J]. Journal of Central South University (Science and Technology), 2011, 42(9): 2692-2697. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201109027.htm
[15] RAVELET F, BAKIR F, KHELLADI S, et al. Experimental study of hydraulic transport of large particles in horizontal pipes[J]. Experimental Thermal and Fluid Science, 2013, 45: 187-197.
[16] 陶贺, 金保昇, 钟文琪. 不同物性对椭球形颗粒在移动床中流动特性影响的模拟研究[J]. 中国电机工程学报, 2011, 31(5): 68-75. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGDC201105013.htm TAO He, JIN Baosheng, ZHONG Wenqi. Effect of particle properties on the flow behaviors of ellipsoidal particles in the moving bed[J]. Proceedings of the CSEE, 2011, 31(5): 68-75. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGDC201105013.htm
[17] AKHSHIK S, BEHZAD M, RAJABI M. CFD-DEM simulation of the hole cleaning process in a deviated well drilling: The effects of particle shape[J]. Particuology, 2016, 25: 72-82.
[18] 金大龙, 袁大军, 郑浩田, 等. 高水压条件下泥水盾构开挖面稳定离心模型试验研究[J]. 岩土工程学报, 2019, 41(9): 1653-1660. doi: 10.11779/CJGE201909009 JIN Dalong, YUAN Dajun, ZHENG Haotian, et al. Centrifugal model tests on face stability of slurry shield tunnels under high water pressures[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(9): 1653-1660. (in Chinese) doi: 10.11779/CJGE201909009
[19] 刘方. 砂卵石地层泥水平衡盾构泥浆性能及掘进面稳定性研究[D]. 重庆: 重庆交通大学, 2019. LIU Fang. Study on the Slurry Performance and Face Stability of SPB Shield Tunnel in Cobble-rich Soil[D]. Chongqing: Chongqing Jiaotong University, 2019. (in Chinese)
[20] YANG D, XIA Y M, WU D, et al. Numerical investigation of pipeline transport characteristics of slurry shield under gravel stratum[J]. Tunnelling and Underground Space Technology, 2018, 71: 223-230.
[21] THOMAS D G. Transport characteristics of suspensions: part Ⅵ, minimum transport velocity for large Particle size uspensions in round horizontal pipes[J]. American Institute of Chemical Engineers Journal, 1962, 8(3): 373-378.
-
