门式抗浮框架作用下上方开挖既有盾构隧道响应解析解

刘源; 陈仁朋; 程红战; 吴怀娜; 张凯

doi:10.11779/CJGE20230338

门式抗浮框架作用下上方开挖既有盾构隧道响应解析解 English Version

刘源^{1, 2, 3,},
陈仁朋^{1, 2, 3},
程红战^{1, 2, 3, ,},
吴怀娜^{1, 2, 3},
张凯^{1, 2, 3}

1.
湖南大学土木工程学院, 湖南长沙 410082
2.
湖南大学地下空间开发先进技术研究中心, 湖南长沙 410082
3.
建筑安全与节能教育部重点实验室, 湖南长沙 410082

基金项目:

国家自然科学基金项目 52090082

国家自然科学基金项目 51938005

国家自然科学基金项目 52378395

详细信息

作者简介:
作者简介：刘源(1988—)，男，博士研究生，主要从事盾构隧道结构安全保护的研究工作。E-mail：liuyuanhnu@hnu.edu.cn

通讯作者:
程红战, E-mail: hzcheng@hnu.edu.cn

中图分类号: TU317;O242
计量
- 文章访问数: 399
- HTML全文浏览量: 67
- PDF下载量: 87
出版历程
- 收稿日期: 2023-04-18
- 网络出版日期: 2023-12-19
- 刊出日期: 2024-07-31

Analytical solutions for performance of existing shield tunnel subjected to overlying excavation under anti-uplift portal frame

LIU Yuan^{1, 2, 3,},
CHEN Renpeng^{1, 2, 3},
CHENG Hongzhan^{1, 2, 3, ,},
WU Huaina^{1, 2, 3},
ZHANG Kai^{1, 2, 3}

1.
College of Civil Engineering, Hunan University, Changsha 410082, China
2.
Research Center for Advanced Underground Space Technologies of Hunan University, Changsha 410082, China
3.
Key Laboratory of Building Safety and Energy Efficiency of Ministry of Education, Changsha 410082, China

摘要

摘要: 上方开挖卸载导致既有盾构隧道结构产生上浮，易引发结构渗漏水、开裂等病害。竖井开挖联合门式框架技术是限制上方开挖引起既有隧道上浮的一种有效控制措施，但是目前仍缺少相应的理论方法用于指导门式抗浮框架的设计。为此，提出了既有隧道结构响应的解析解，可以实现竖井和基坑开挖阶段既有隧道结构纵向和横截面变形计算，并给出了相关的计算流程。通过与工程实例和三维数值模拟结果进行对比，验证了解析解的可靠性。通过典型算例计算和参数敏感性分析讨论了门式抗浮框架的作用机理以及既有隧道埋深和竖井开挖尺寸等因素的影响规律。结果表明：门式抗浮框架在基坑开挖阶段可以有效控制上方开挖引起的既有隧道变形，控制效果与既有隧道上方剩余覆土厚度密切相关，剩余覆土越小控制效果越明显；门式抗浮框架的作用效果主要取决于抗浮板与土体之间的作用力，抗拔桩与土体的作用力对既有隧道变形影响较小。
- 既有隧道 /
- 门式抗浮框架 /
- 解析解 /
- 竖井开挖 /
- Timoshenko梁
Abstract: The heave of the existing shield tunnels will be induced due to the above excavation, and then structural damages, including leakage and cracking, easily happen. The combination of the shaft excavation and anti-uplift portal frame is an effective technique to limit the heave of the existing tunnels, while the theoretical method is absent presently for the design of the anti-portal frame. Thus, the analytical solutions for the performance of the existing tunnels are proposed for both the longitudinal and cross-section deformations of the existing tunnels during the shaft excavation and foundation pit excavation, respectively. The flow chart is also provided. The results predicted by the analytical solutions are in good agreement with those of the field measurement and 3D numerical simulation, which proves the reliability of the analytical solutions. The mechanism of the anti-uplift portal frame is carefully investigated, and the sensitivity analysis of the buried depth of the existing tunnels and the excavation size of the shaft is performed. The results show that the anti-uplift portal frame can effectively control the deformation of the existing tunnels caused by the above excavation, strongly depending on the thickness of the soil above the existing tunnels. The efficiency of the anti-uplift portal frame is stronger with the decrease of the thickness of the soil above the existing tunnels. The effects of the anti-uplift portal frame mainly depends on the force between the anti-floating slab and the soil, and the uplift pile shows a minor influence on the deformation of the existing tunnels.
- existing tunnel /
- anti-uplift portal frame /
- analytical solution /
- shaft excavation /
- Timoshenko beam

HTML全文

0. 引言

随着深部煤炭资源开采的日益发展,深部高瓦斯矿井的开采与治理作为深部科学难题之一^[1],一直是煤炭领域的研究热点。为了高效安全开采,大部分高瓦斯矿井形成工作面后需要放置一段时间,进行瓦斯治理。由于深部煤岩与瓦斯的赋存环境趋于一种高地应力、高地温、高渗透压^[2]的状态,煤体会随着时间的延长发生缓慢的蠕变,影响煤体自身的渗透能力,进而影响瓦斯的治理效果。因此,研究深部强时效下的多场耦合理论^[3]特别是深部煤体蠕变和渗流间的耦合机理具有重要理论和工程意义。

国内外学者针对煤岩体的渗透率模型、蠕变现象分别进行了深入研究。Palmer等^[4]考虑了孔隙压力和基质膨胀收缩对裂隙的孔隙率演化影响,提出了一个基于单轴应变和恒定垂向应力假设的渗透率模型。Shi等^[5]提出的渗透率模型考虑了吸附解吸引起的煤体变形,并提出了考虑水平有效应力的渗透率模型。Cui等^[6]使用线弹性多孔弹性介质理论,考虑吸附解吸效应推导出了与平均有效应力有关的渗透率模型。荣腾龙等^[7]在弹性理论的基础上分析了煤体基质和裂隙变形对渗透率的影响,以火柴棍模型为几何原型,突破传统单轴应变假设,建立了三向应力条件下煤体渗透率演化模型。周宏伟等^[8]从分数阶导数出发,在常黏性系数Abel黏壶基础上提出了一种新的变黏性系数的Abel黏壶元件。利用两种分数阶Abel黏壶代替经典西原模型中Newton黏壶的方法,建立了基于分数阶导数的盐岩流变本构模型,并给出了该模型的解析解,较好地反映了盐岩流变的三阶段尤其是加速流变阶段。尹光志等^[9]对煤层顶底板岩层试件进行卸围压蠕变及周期加载蠕变试验,并采用Burgers体模型对采动影响下的岩体进行蠕变理论分析,建立了采动下煤岩蠕变损伤模型,较好地反映岩体蠕变曲线特征。齐亚静等^[10]通过在西元模型上串联一个带应变触发的非线性黏壶,改进了西元模型并推广到三维蠕变本构方程,利用红砂岩流变试验获得了模型参数,发现在描述岩石的流变规律方面明显优于传统的西元模型。王路军等^[11]基于一维分数阶导数流变模型,推导出包含体积蠕变的煤体三维应力条件下非线性蠕变本构方程,并利用卸围压蠕变试验数据对蠕变本构方程的参数进行拟合,结果表明蠕变本构方程能很好地描述煤体蠕变三阶段,特别是加速阶段,最后对本构方程中关键参数进行了敏感性分析。

上述理论研究对揭示煤体蠕变和渗流间的耦合机理起到了至关重要的作用,而前人同样从试验角度对蠕变–渗流耦合机理进行深入研究。尹光志等^[12]运用自制的含瓦斯煤三轴蠕变加载渗流试验系统,进行了含瓦斯煤卸围压蠕变与渗流试验研究,改进了Chaboche黏塑性本构模型,进而用来描述含瓦斯煤的卸压短期蠕变破坏。通过试验又得到了考虑Klinkenberg效应的卸围压过程中瓦斯流量的变化规律、视渗透率和滑脱系数。蔡婷婷等^[13]研究了不同温度和应力下煤体蠕变中的渗流规律,得出不同温度下贫煤分级蠕变过程中体积变形基本经历压密硬化、体积压缩的蠕变变形和体积膨胀的蠕变变形3个阶段,渗透率表现为先逐渐降低再增加的趋势。江宗斌等^[14]进行了循环加卸载条件下岩石蠕变–渗流耦合试验,得出渗透率随着加载次数的增加先降低后逐渐增大,体积应变随着加载次数的增加呈非线性减小的趋势。何峰等^[15]基于煤岩瞬态渗透法,对煤岩试件进行蠕变–渗流耦合试验,得出在初始蠕变变形阶段,渗透率逐渐减小；在非线性变形阶段,当应变增加的时候,渗透率曲线变缓,并开始缓慢增加,失稳破坏后出现大的阶跃。曹亚军等^[16]采用分级加载方式,开展不同围压和渗压作用下渗流–应力耦合三轴流变试验得出岩石在较低应力水平作用下渗透率变化基本保持稳定趋势,而在破坏应力蠕变加速阶段,渗透率会发生明显的加速增长现象的规律。

相关学者以前人在渗透率模型、蠕变本构方程、蠕变–渗流试验方面^[17-18]的研究成果为基础,建立了考虑蠕变影响的相应理论模型。Danesh等^[19]以一维西原蠕变本构方程为基础,建立了考虑蠕变和吸附解吸影响的渗透率模型,并分析和对比了在煤层气抽采过程中考虑蠕变影响的渗透率演化情况。考虑到煤层气领域通常以单轴应变假设为基础进行建立渗透率模型,无法描述深部煤矿开采过程中渗透率演化情况。本文以深部煤层三向应力状态为出发点,结合考虑体积蠕变的煤体三维蠕变本构方程^[11],建立了考虑蠕变影响的深部煤体分数阶渗透率模型,同时利用常规三轴蠕变-渗流试验数据对模型进行了验证,并对模型的适用性和参数敏感性进行了分析。

1. 深部煤体分数阶三维蠕变本构方程

在三向应力条件下,煤体作为一种典型的黏弹塑性体,其受力状态可分解为球应力与偏应力共同作用,王路军等^[11]对偏应力引起的蠕变变形与球应力引起的体积蠕变进行了推导,将一维分数阶蠕变本构方程推广到三维分数阶蠕变本构方程。为了能够体现分数阶在蠕变过程中的作用,本文从偏应力和球应力两个角度分别详细介绍了对应的蠕变本构方程。

如图1所示的蠕变模型,假设煤体为各向同性材料,泊松比不随蠕变过程而变化,偏应力作用下三维蠕变方程为

$ε_{i j} (t) = \frac{s_{i j}}{2 G_{0}} + \frac{s_{i j}}{2 G_{1}} - \frac{s_{i j}}{2 G_{1}} E_{γ, 1} [- G_{1} \frac{t^{γ}}{η_{1}^{γ}}] (F < 0)$ ,

(1a)

$\begin{matrix} ε_{i j} (t) = \frac{s_{i j}}{2 G_{0}} + \frac{s_{i j}}{2 G_{1}} - \frac{s_{i j}}{2 G_{1}} E_{γ, 1} [- G_{1} \frac{t^{γ}}{η_{1}^{γ}}] + \\ (\frac{F}{F_{0}}) \frac{\partial F}{\partial σ_{i j}} \frac{t^{γ}}{2 η_{2}^{γ}} E_{1, 1 + γ} (α_{0} t) (F \geq 0) \end{matrix}$ 。

(1b)

图 1 偏应力下煤体分数阶蠕变模型

Figure 1. Fractional creep model for coal under deviatoric stress

下载: 全尺寸图片幻灯片

式中 S_ij为应力偏张量； $G_{0}$ 为剪切模量；G₁为黏弹性剪切模量； $γ$ 为分数阶导数； $η_{1}^{γ}$ 为黏弹性黏滞系数； $η_{2}^{γ}$ 为黏塑性黏滞系数；F为岩石屈服函数；F₀为岩石屈服函数初始参考值；α₀为与煤体性质相关的系数。

屈服函数取如下形式^[10]：

$F = \sqrt{J_{2}} - σ_{s} / \sqrt{3}$ ,

(2)

式中,J₂为应力偏量第二不变量。

如图2所示的蠕变模型,可以得到在球应力作用的煤体三维蠕变方程：

$ε_{v} (t) = \frac{σ_{m}}{K_{0}} + \frac{σ_{m}}{K_{1}} - \frac{σ_{m}}{K_{1}} E_{γ_{v}, 1} [- K_{1} \frac{t^{γ_{v}}}{η_{v 1}^{γ_{v}}}] (F < 0)$ ,

(3a)

$\begin{matrix} ε_{v} (t) = \frac{σ_{m}}{K_{0}} + \frac{σ_{m}}{K_{1}} - \frac{σ_{m}}{K_{1}} E_{γ_{v}, 1} [- K_{1} \frac{t^{γ_{v}}}{η_{v 1}^{γ_{v}}}] + \\ \frac{σ_{1} - σ_{3} - σ_{s}}{2 η_{v 2}^{γ_{v}}} t^{γ_{v}} E_{1, 1 + γ_{v}} (α_{v} t) (F \geq 0) \end{matrix}$ ,

(3b)

图 2 球应力下煤体分数阶体积蠕变模型

Figure 2. Fractional volumetric creep model for coal under spherical stress

下载: 全尺寸图片幻灯片

式中, $K_{0}$ , $K_{1}$ 为体积模量,γ_v为体积蠕变的分数阶导数, $η_{v 1}^{γ_{v}}$ , $η_{v 2}^{γ_{v}}$ 为体积蠕变的黏滞系数, $α_{v}$ 为与煤体性质相关的系数。

通过结合偏应力与球应力对煤体蠕变的共同作用,并将式（2）代入式（1b）得到煤体三维分数阶蠕变本构方程,具体形式如下：

$\begin{array}{l} ε_{i j} (t) = (\frac{σ_{m}}{3 K_{0}} + \frac{σ_{m}}{3 K_{1}} - \frac{σ_{m}}{3 K_{1}} E_{γ_{v}, 1} [- K_{1} \frac{t^{γ_{v}}}{η_{v 1}^{γ_{v}}}]) δ_{i j} + \\ \frac{s_{i j}}{2 G_{0}} + \frac{s_{i j}}{2 G_{1}} - \frac{s_{i j}}{2 G_{1}} E_{γ, 1} [- G_{1} \frac{t^{γ}}{η_{1}^{γ}}] (F < 0) \end{array}$ ,

(4a)

(4b)

式中,δ_ij为Kronecker符号。

2. 考虑蠕变影响的分数阶渗透率模型

在实际高瓦斯矿井瓦斯治理过程中,工作面需要静置时间较长,含瓦斯煤体极易发生蠕变现象,如图3所示,因此本文尝试建立能描述煤体屈服前后蠕变–渗流过程的渗透率演化模型。由于工作面形成过程中巷道掘进扰动的影响,使得煤体处于不同的应力状态。当煤体处于低应力状态时,即 $F < 0$ 时,煤层内部只存在弹性及黏弹性蠕变过程；当煤体满足甚至超过屈服条件即 $F \geq 0$ 时,煤层内部不仅存在弹性及黏弹性蠕变过程,而且还会发生黏塑性蠕变过程。考虑到实际蠕变过程以屈服条件为界限的分段情况,本文提出的渗透率模型同样以屈服条件为界限进行分段考虑,分别建立了弹性及黏弹性蠕变阶段的渗透率模型和黏塑性蠕变阶段的渗透率模型,具体的建模假设和推导过程下文会依次叙述。

图 3 含瓦斯煤体蠕变过程示意图

Figure 3. Schematic diagram of creep process of gas-containing coal

下载: 全尺寸图片幻灯片

2.1 弹性及黏弹性蠕变阶段的渗透率模型

深部煤体较浅部显得更为致密,煤体内部存在孔隙及微裂隙,无明显贯穿裂隙。假设未达到屈服条件之前的煤层中的瓦斯渗流仅发生在煤体基质的孔隙内,不存在裂隙中瓦斯渗流的过程,如图3（b）所示,当 $F < 0$ 时,基质内的孔隙率变化程度直接影响到深部煤体的渗透情况。

为了准确描述未达到屈服条件煤体的渗透率演化过程,本文以Kozeny-Carman方程为出发点,推导弹性及黏弹性蠕变阶段的渗透率模型。

根据Kozeny-Carman方程^[20],渗透率可写为

$k = \frac{φ^{3}}{C {(1 - φ)}^{2} S^{2}}$ ,

(5)

式中,C为系数, $φ$ 为孔隙率,S为单位体积煤体的表面积。

假设煤体的初始孔隙度为

$φ_{0} = \frac{V_{P 0}}{V_{b 0}}$ ,

(6)

式中, $V_{P 0}$ 为煤体内部初始孔隙体积, $V_{b 0}$ 为煤体初始体积。

假设骨架变形和孔隙变形共同体现在孔隙体积的变化上,煤体在受压过程中孔隙度是动态变化的,孔隙度变为

$φ = \frac{(V_{P 0} - Δ V_{P}) / V_{b 0}}{(V_{b 0} - Δ V_{P}) / V_{b 0}} = \frac{φ_{0} - ε_{v}}{1 - ε_{v}}$ ,

(7)

式中, $φ_{0}$ 为初始孔隙率, $ε_{v}$ 为体应变, $Δ V_{P}$ 为孔隙体积变化量。

由式（7）可知,渗透率可表示为

$k = \frac{{(φ_{0} - ε_{v})}^{3}}{C (1 - ε_{v}) {(1 - φ_{0})}^{2} S^{2}}$ 。

(8)

煤体的初始渗透率为^[21]

$k_{0} = \frac{φ_{0}^{3}}{C {(1 - φ_{0})}^{2} S^{2}}$ ,

(9)

式中, $k_{0}$ 为初始渗透率。

结合式（8）,（9）可得到渗透率具体形式：

$k = \frac{k_{0}}{1 - ε_{v}} {(1 - \frac{ε_{v}}{φ_{0}})}^{3}$ 。

(10)

渗流过程中煤体受到外部载荷及孔隙压力共同作用,假设孔隙压力在煤体内均匀分布,则根据有效应力原理,实际作用于煤体有效应力可表示为

${σ^{'}}_{i j} = σ_{i j} - α p δ_{i j}$ ,

(11)

式中, ${σ^{'}}_{i j}$ 为有效应力, $α$ 为Biot系数,通常取 $α = 1$ ,p为孔隙压力。

将式（11）代入式（4）,可推导出考虑孔隙压力作用时的深部煤体三维蠕变本构方程：

$\begin{matrix} {ε^{'}}_{i j} (t) = [\frac{{σ^{'}}_{m}}{3 K_{0}} + \frac{{σ^{'}}_{m}}{3 K_{1}} - \frac{{σ^{'}}_{m}}{3 K_{1}} E_{γ_{v}, 1} (- K_{1} \frac{t^{γ_{v}}}{η_{v 1}^{γ_{v}}})] δ_{i j} + \\ \frac{{s^{'}}_{i j}}{2 G_{0}} + \frac{{s^{'}}_{i j}}{2 G_{1}} - \frac{{s^{'}}_{i j}}{2 G_{1}} E_{γ, 1} (- G_{1} \frac{t^{γ}}{η_{1}^{γ}}) (F < 0) \end{matrix}$ ,

(12a)

(12b)

通过式（10）可知体积应变对煤体的渗透率演化有较大影响^[21],由于考虑蠕变的体积应变与各方向应变存在如下关系：

${ε^{'}}_{v} (t) = {ε^{'}}_{x x} (t) + {ε^{'}}_{_{y y}} (t) + {ε^{'}}_{z z} (t)$ 。

(13)

将式（13）代入式（10）可得到弹性及黏弹性蠕变阶段的渗透率模型,具体形式如下：

$k = \frac{k_{0}}{1 - ε^{'} (t)} {(1 - \frac{{ε^{'}}_{v} (t)}{φ_{0}})}^{3}$ 。

(14)

2.2 黏塑性蠕变阶段的渗透率模型

煤体在达到屈服条件之后将会产生不可恢复的塑性变形和明显的贯穿裂隙,式（2）为屈服判别条件。如图3（b）所示,当 $F$ ≥ $0$ 时,煤层中瓦斯渗流过程不仅发生在基质孔隙内,还发生贯穿裂隙内。现假设黏塑性蠕变阶段含裂隙煤体渗透率的计算方程由基质渗透率和裂隙渗透率两部分组成,计算方程表达式如下：

$k_{total} = k_{m} + k_{f}$ ,

(15)

式中, $k_{total}$ 为屈服之后的总渗透率, $k_{m}$ 为基质渗透率,k_f为裂隙渗透率,假设在黏塑性阶段基质渗透率 $k_{m}$ 为满足屈服条件时的恒定渗透率数值,总渗透率 $k_{total}$ 的变化取决于裂隙渗透率k_f。

为了揭示深部煤体屈服之后的裂隙演化过程对渗透率的影响,本文将煤体简化为薄板进行分析^[7],具体过程如图4（a）所示, $e_{i}$ 为裂隙开度, $h_{i}$ 为裂隙间距, $σ_{x}$ 为x方向载荷, $σ_{y}$ 为y方向载荷, $σ_{z}$ 为z方向载荷。

图 4 含裂隙煤体示意图

Figure 4. Schematic diagram of fractured coal

下载: 全尺寸图片幻灯片

根据雷诺方程,煤体的裂隙渗透率k_f与裂隙开度的立方成正比,与裂隙间距成反比。假设所有裂隙沿z方向分布,则关于煤体裂隙渗透率的方程可写为^[22]

$k_{f} = \sum_{i = 1}^{n} k_{f i} = k_{f0} \exp (3 Δ ε_{x})$ ,

(16)

式中, $ε_{x}$ 为裂隙x方向应变, $k_{f0}$ 为初始渗透率。

若将平面薄板扩展到三维状态,如图4（b）所示,可得到同时考虑x和y两个方向裂隙变形影响的煤体在z方向的渗透率表达式为

$k_{f} = \sum_{i = 1}^{n} k_{f i} = k_{f0} \exp [3 (Δ ε_{x} + Δ ε_{y})]$ 。

(17)

假设煤体在x,y方向横观各向同性,可认为煤体在x,y方向的裂隙变形量相等,且屈服之后的裂隙变形由煤体黏塑性变形控制。假设x方向的煤体总变形量等于裂隙变形量与煤体基质变形量之和,则x方向裂隙应变增量为

$Δ ε_{x} = Δ ε_{t x} - Δ ε_{r x}$ ,

(18)

式中, $Δ ε_{t x}$ , $Δ ε_{r x}$ 分别为沿x方向煤体的应变增量、煤基质的应变增量。文献[23]中假设裂隙间距 $h_{i}$ 为常数,即可认为煤基质的应变增量 $Δ ε_{r x}$ =0。则式（18）可简化为

$\begin{array}{l} Δ ε_{x} = Δ ε_{t x}, \\ Δ ε_{t x} = {ε^{'}}_{i j} (t) - {ε^{'}}_{i j} (t_{1}), \end{array}}$

(19)

式中,煤体x方向应变增量 $Δ ε_{t x}$ 为屈服后与屈服点处的黏塑性应变差值,t₁为达到屈服条件的时间,且t₁时刻黏塑性应变为零,则通过式（12b）可知满足屈服条件煤体沿x方向的黏塑性应变增量：

$\begin{matrix} Δ ε_{x} = \frac{{σ^{'}}_{1} - {σ^{'}}_{3} - {σ^{'}}_{s}}{6 η_{v 2}^{γ_{v}}} t^{γ_{v}} E_{1, 1 + γ_{v}} (α_{v} t) + \\ \frac{{σ^{'}}_{1} - {σ^{'}}_{3} - {σ^{'}}_{s}}{6 η_{2}^{γ}} t^{γ} E_{1, 1 + γ} (α_{0} t) \end{matrix}$ 。

(20)

将式（20）代入式（17）,得到裂隙的渗透率模型,具体形式为

$\begin{matrix} k_{f} = k_{f0} \exp [\frac{{σ^{'}}_{1} - {σ^{'}}_{3} - {σ^{'}}_{s}}{3 η_{v 2}^{γ_{v}}} t^{γ_{v}} E_{1, 1 + γ_{v}} (α_{v} t) + \\ \frac{{σ^{'}}_{1} - {σ^{'}}_{3} - {σ^{'}}_{s}}{3 η_{2}^{γ}} t^{γ} E_{1, 1 + γ} (α_{0} t)] \end{matrix}$ 。

(21)

则将式（14）,（21）代入式（15）得到黏塑性蠕变阶段的渗透率模型：

$\begin{array}{l} k = \frac{k_{0}}{1 - {ε^{'}}_{v} (t_{1})} {(1 - \frac{{ε^{'}}_{v} (t_{1})}{φ_{0}})}^{3} + \\ k_{f 0} \exp (\frac{{σ^{'}}_{1} - {σ^{'}}_{3} - {σ^{'}}_{s}}{3 η_{v2}^{γ v}} t^{γ v} E_{1, 1 + γ v} (α_{v} t) + \\ \frac{{σ^{'}}_{1} - {σ^{'}}_{3} - {σ^{'}}_{s}}{3 η_{2}^{γ}} t^{γ} E_{1, 1 + γ} (α_{0} t)) \end{array}$ 。

(22)

3. 分数阶渗透率模型应用分析

3.1 渗透率模型有效性验证

为了验证本文模型的有效性,选取李祥春等^[23]所做的常规三轴应力状态下含瓦斯煤蠕变–渗流试验结果进行了对比分析。采用分级加载的方法分级加载轴压,进行了瓦斯压力为0.13 MPa下型煤煤样的蠕变–渗流试验。试验过程保持围压恒为2 MPa,轴压为6,9,12 MPa依次加载,煤样发生稳定蠕变时每级轴压加载至少12 h,以避免稳定蠕变时间过短。

根据试验分级加载结果,对式（14）,（22）应用非线性最小二乘法,则可以确定渗透率模型的各参数：K₀=68.28 GPa,K₁=0.62 GPa, $η_{v1}^{γ_{v}}$ =18.58 $GPa \cdot h^{γ}$ , $γ_{v}$ = 0.6, $φ_{0}$ =0.027,k_f0=0.0002 mD, $α_{0} =$ 0.83/h^-1, $α_{v}$ = 0.83/h^-1, $η_{v 2}^{γ_{v}}$ =10.96 $GPa \cdot h^{γ}$ , $γ$ =0.6, $η_{2}^{γ}$ =10.96 $GPa \cdot h^{γ}$ 。

基于参数,利用式（14）,（22）可以给出蠕变煤体的渗透率演化规律,具体的变化趋势和数值结果如图5所示。

图 5 蠕变条件下的渗透率演化曲线

Figure 5. Evolution curves of permeability under creep

下载: 全尺寸图片幻灯片

当煤体所受应力小于煤体屈服强度时,煤样发生稳定蠕变。本文只考虑加载目标值（6,9 MPa）下的蠕变过程,不考虑轴压从0加载至6 MPa（或6 MPa加载至9 MPa）的中间过程。从图5（a）中可以看出煤样发生衰减蠕变,渗透率呈现小幅下降的趋势。由图5（a）可知,在瓦斯压力为0.13 MPa的情况下,第一级加载轴压为6 MPa的加载过程中,渗透率模型数值从0.046 mD将至0.037 mD,降幅为19.6%。第二级轴压加载为9 MPa时,渗透率模型数值从0.033 mD降至0.026 mD,降幅为21.2%。

当煤体所受应力大于煤体屈服强度时,煤样极易发生非稳定蠕变。如图5（b）所示,轴压加载为12 MPa时,煤体由稳态蠕变阶段进入加速蠕变阶段,相应的渗透率模型数值从0.030 mD升至0.042 mD,增幅为40.0%。

由图5中模型计算结果和实际试验数据对比分析可知,针对不同加载应力水平的蠕变–渗流试验,煤体在弹性及黏弹性蠕变阶段、黏塑性蠕变阶段的蠕变–渗流演化规律基本可以用本文提出的渗透率模型表征。渗透率模型不但可以表征在低应力作用下内部的孔隙逐渐被压密及渗透率逐渐减小的过程,同样能体现加速蠕变阶段产生明显裂隙及渗透率突增的过程。

3.2 不同试验条件下的渗透率模型分析

为了分析不同瓦斯压力情况下蠕变–渗流过程中的渗透率演化情况,利用本文提出的渗透率模型对屈服前后渗透率演化情况进行了模拟。参照3.1节的试验方案及参数拟合结果,将具体参数分别代入式（14）,（22）,保持轴压为6 MPa,围压2 MPa不变,仅改变瓦斯压力水平,取瓦斯压力分别为0.2,0.5,0.8,1.0 MPa,即可得到屈服前后不同瓦斯压力水平的渗透率变化曲线,如图6所示。

图 6 不同瓦斯压力下的渗透率演化曲线

Figure 6. Evolution curves of permeability under different gas pressures

下载: 全尺寸图片幻灯片

瓦斯压力对蠕变–渗流过程中渗透率的影响可分为屈服前后两部分考虑。在弹性及黏弹性蠕变阶段,随着蠕变的时间的增长,不同的瓦斯压力水平所对应的渗透率都呈现降低趋势,当瓦斯压力为0.2 MPa时,渗透率由0.046 mD下降至0.035 mD,降幅为24 %；当瓦斯压力为1.0 MPa时,渗透率由0.046 mD下降至0.038 mD,降幅为17.4%,瓦斯压力越大渗透率下降幅度越小。揭示了在恒定外部载荷作用下的煤体,瓦斯压力越大,有效应力越小,则基质内的孔隙度越大,导致渗透率下降幅度越小的物理过程。

在黏塑性蠕变阶段,当瓦斯压力为0.2 MPa时,渗透率由0.030 mD升至0.056 mD,增幅为46.4 %；瓦斯压力为1.0 MPa时,渗透率由0.030 mD升至0.56 mD,增幅已高出0.2 MPa时几个量级。瓦斯压力越大,越容易出现加速蠕变阶段即渗透率突增阶段,且突增幅度更大。该现象表明随着瓦斯压力的增大,裂隙的开度越来越大,发生渗透率突增的几率要比低瓦斯压力水平要高。

不同轴向载荷对蠕变–渗流过程中的渗透率演化同样存在较大影响,为了研究渗透率演化情况,结合渗透率模型及具体参数对屈服前后渗透率演化情况进行了模拟。保持围压2 MPa,瓦斯压力0.2 MPa不变,仅改变轴向载荷水平,即可得到屈服前后不同轴向载荷水平的渗透率变化曲线,如图7所示。

图 7 不同轴压下的渗透率演化曲线

Figure 7. Evolution curves of permeability under different axial pressures

下载: 全尺寸图片幻灯片

轴向载荷水平对蠕变–渗流过程中渗透率的影响可分为屈服前后两部分考虑。在弹性及黏弹性蠕变阶段,取轴向载荷分别为2,6,10,12 MPa,如图7（a）所示,渗透率随着蠕变时间的增长而逐渐降低,当轴压为2 MPa时,渗透率由0.046 mD下降至0.039 mD,降幅为15.2%；当轴压为12 MPa时,渗透率由0.046 mD下降至0.028 mD,降幅为39.1%。随着轴向载荷的逐渐增大,渗透率下降幅度同样逐渐增大。该模拟结果体现了在恒定瓦斯压力作用下的煤体,随着外部载荷水平的增大,有效应力同样增大,则基质内的孔隙度减小,导致渗透率下降幅度增大的物理过程。

在黏塑性蠕变阶段,取轴向载荷分别为12,13,14,15 MPa,如图7（b）所示,渗透率随着蠕变时间的增长而逐渐升高,特别是在加速蠕变阶段渗透率会出现突增趋势。当轴压为12 MPa时,渗透率由初始0.030 mD增至0.032 mD；当轴压为15 MPa时,渗透率由初始0.030 mD增至0.31 mD,并且发生渗透率突增的时间较其他轴向载荷水平更早。表明黏塑性蠕变阶段的渗透率模型不仅能体现渗透率突增的过程,同样揭示了当煤体所受载荷超过屈服强度时,载荷越大越容易提前进入加速蠕变阶段的实际物理现象。

4. 渗透率模型参数敏感性分析

4.1 煤体参数 $α_{0}, α_{v}$ 的影响

通过式（22）可以发现黏塑性阶段的渗透率模型包括考虑损伤积累的变黏性系数的参数 $α_{0}, α_{v}$ ^[8],该参数与煤体力学性质有关,尤其是变形特性,本文假设参数 $α_{0} = α_{v}$ 。考虑到 $α_{0}$ 的影响,保持其他参数不变,仅改变 $α_{0}$ ,可得到黏塑性阶段渗透率演化曲线随 $α_{0}$ 的变化规律,如图8所示。图中 $α_{0}$ 均大于零,且随着 $α_{0}$ 的增加,加速蠕变阶段即渗透率突增阶段越容易出现。

图 8 不同

$α_{0}$ 下渗透率演化曲线

Figure 8. Evolution curves of permeability under different values of

$α_{0}$

下载: 全尺寸图片幻灯片

4.2 分数阶导数 $γ$ 的影响

在渗透率模型的有效性验证过程中发现分数阶导数 $γ$ 与体积蠕变分数阶导数 $γ_{v}$ 相等,故分析导数阶次的影响时均用 $γ$ 代表。保持其他参数不变,仅改变分数阶导数 $γ$ ,可得到不同 $γ$ 对应的一组渗透率变化曲线,如图9所示。

图 9 不同分数阶导数

$γ$ 的渗透率变化曲线

Figure 9. Evolution curves of permeability under different values of

$γ$

下载: 全尺寸图片幻灯片

通过图中渗透率曲线演化可知分数阶渗透率模型中渗透率数值大小十分依赖于分数阶导数。弹性及黏弹性蠕变阶段分数阶次越高,渗透率下降速率越快；黏塑性蠕变阶段分数阶次越高,渗透率突增趋势越缓慢,充分反映了分数阶导数在描述深部煤体在蠕变影响下渗透情况变化的灵活性。

5. 结论

本文通过结合考虑体积蠕变的分数阶三维蠕变本构方程、Kozeny-Carman方程、含裂隙煤体渗透率计算方程,建立了考虑蠕变影响的深部煤体分数阶渗透率模型,通过该模型的验证与分析,得出如下3点结论：

（1）弹性及黏弹性蠕变阶段渗透率模型呈现了煤体低应力蠕变阶段的渗透率演化趋势,揭示了体积蠕变对煤体渗透情况的影响。

（2）黏塑性蠕变阶段的渗透率模型能够充分表征屈服后渗透率的演化情况,特别是在加速蠕变过程中的渗透率突增阶段,与实际物理过程的渗透率演化趋势相符。

（3）对屈服前后的渗透率模型中的煤体性质参数 $α_{0}$ 和分数阶导数 $γ$ 进行了敏感性分析,发现随着 $α_{0}$ 数值的升高,加速蠕变阶段即渗透率突增阶段越容易出现。分数阶导数阶次越高,弹性及黏弹性蠕变阶段渗透率下降速率越快,黏塑性蠕变阶段渗透率突增趋势越缓慢。

图 1 竖井开挖联合门式抗浮框架三维示意图

Figure 1. Illustration of combination of shaft excavation and anti-uplift portal frame

下载: 全尺寸图片幻灯片

图 2 桩-土作用力模式

Figure 2. Mode of pile-soil interaction

下载: 全尺寸图片幻灯片

图 3 抗拔桩引起的土体变形计算示意图

Figure 3. Illustration of soil deformation caused by up-lift pile

下载: 全尺寸图片幻灯片

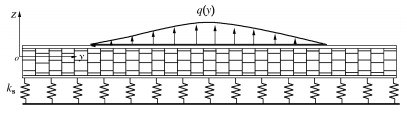

图 4 Winkler地基上的铁木辛柯梁模型示意图

Figure 4. Illustration of Timoshenko beam lying on Winkler foundation

下载: 全尺寸图片幻灯片

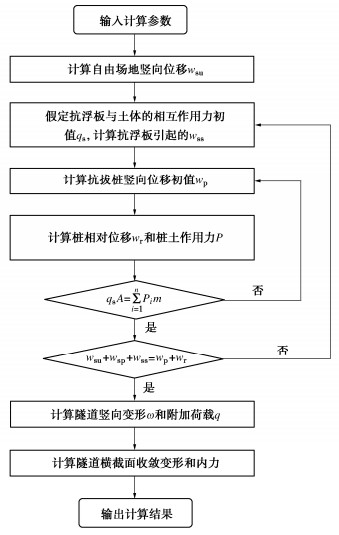

图 5 既有隧道变形计算流程图

Figure 5. Flow chart for calculation of deformation of existing tunnel

下载: 全尺寸图片幻灯片

图 6 竖井开挖期间隧道拱顶上浮量解析解和实测值比较

Figure 6. Comparison between analytical and measured heaves of tunnel crown caused by shaft excavation

下载: 全尺寸图片幻灯片

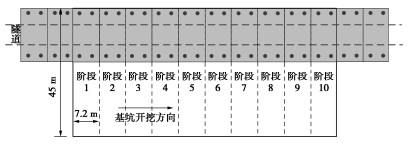

图 7 基坑开挖平面图

Figure 7. Plan view of excavation

下载: 全尺寸图片幻灯片

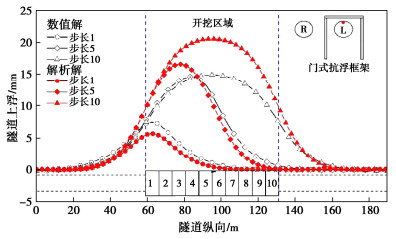

图 8 基坑开挖导致的隧道拱顶上浮量解析解和数值解比较

Figure 8. Comparison between analytical and numerical heaves of tunnel crown caused by excavation

下载: 全尺寸图片幻灯片

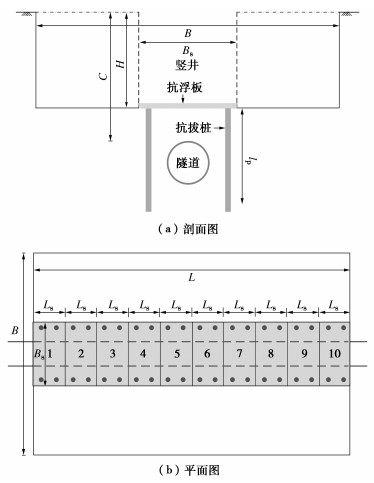

图 9 门式抗浮框架和基坑开挖布置示意图

Figure 9. Illustration of anti-uplift portal frame and excavation

下载: 全尺寸图片幻灯片

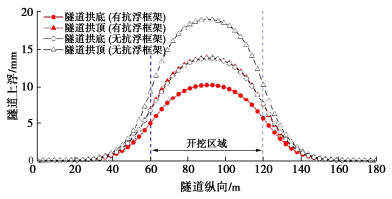

图 10 有无门式抗浮框架隧道上浮变形的比较

Figure 10. Comparison of tunnel heaves with and without anti-uplift portal frame

下载: 全尺寸图片幻灯片

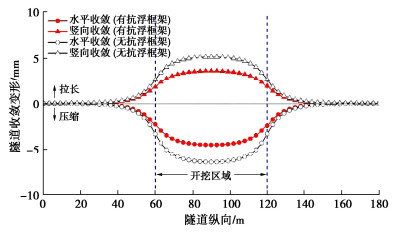

图 11 有无抗浮框架隧道收敛变形的比较

Figure 11. Comparison of tunnel convergences with and without anti-uplift portal frame

下载: 全尺寸图片幻灯片

图 12 基坑开挖后抗拔桩的轴力分布

Figure 12. Distribution of axial force of uplift pile after excavation

下载: 全尺寸图片幻灯片

图 13 门式抗浮框架中抗浮板和抗拔桩的抗浮效果比较

Figure 13. Comparison of anti-floating effects of anti-floating slab and uplift pile in anti-uplift portal frame

下载: 全尺寸图片幻灯片

图 14 不同既有隧道埋深下隧道最大上浮变化

Figure 14. Variation of maximum tunnel heave under different buried depths of existing tunnel

下载: 全尺寸图片幻灯片

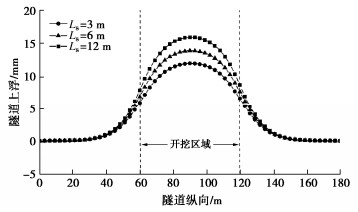

图 15 不同竖井开挖尺寸下隧道上浮变化

Figure 15. Variation of tunnel heave under different sizes of shaft

下载: 全尺寸图片幻灯片

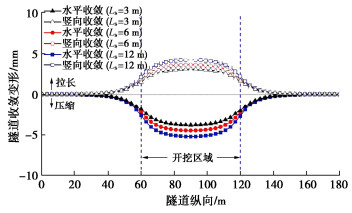

图 16 不同竖井开挖尺寸下隧道收敛变形变化

Figure 16. Variation of tunnel convergence under different sizes of shaft

下载: 全尺寸图片幻灯片

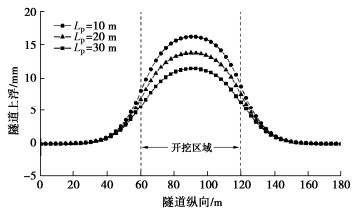

图 17 不同抗拔桩桩长下隧道上浮变化

Figure 17. Variation of heave of existing tunnel under different lengths of up-lift pile

下载: 全尺寸图片幻灯片

表 1 门式抗浮框架计算模型参数

Table 1 Parameters of model for anti-uplift portal frame

既有隧道				地层
埋深C/m	外径/m	等效抗弯刚度/(kN·m^-2)	等效剪切刚度/kN	E/kPa	$\gamma$ /(kN·m^-3)	$\nu$	c/kPa	φ/(°)	w_r0/m	k/(kN·m^-1)
15	6.2	2.26×10⁸	5.14×10⁶	5×10⁴	18	0.3	23	23.5	0.01	130
注：w_r0为极限桩土相对位移，k为桩土界面的剪切刚度。

下载: 导出CSV

参考文献(21)

[1]	魏纲. 基坑开挖对下方既有盾构隧道影响的实测与分析[J]. 岩土力学, 2013, 34(5): 1421-1428. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201305029.htm WEI Gang. Measurement and analysis of impact of foundation pit excavation on below existed shield tunnels[J]. Rock and Soil Mechanics, 2013, 34(5): 1421-1428. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201305029.htm
[2]	MENG F Y, CHEN R P, XU Y, et al. Contributions to responses of existing tunnel subjected to nearby excavation: a review[J]. Tunnelling and Underground Space Technology, 2022, 119: 104195. doi: 10.1016/j.tust.2021.104195
[3]	郑刚, 杜一鸣, 刁钰, 等. 基坑开挖引起邻近既有隧道变形的影响区研究[J]. 岩土工程学报, 2016, 38(4): 599-612. doi: 10.11779/CJGE201604003 ZHENG Gang, DU Yiming, DIAO Yu, et al. Influenced zones for deformation of existing tunnels adjacent to excavations[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(4): 599-612. (in Chinese) doi: 10.11779/CJGE201604003
[4]	徐中华, 宗露丹, 沈健, 等. 邻近地铁隧道的软土深基坑变形实测分析[J]. 岩土工程学报, 2019, 41(增刊1): 41-44. doi: 10.11779/CJGE2019S1011 XU Zhonghua, ZONG Ludan, SHEN Jian, et al. Deformation of a deep excavation adjacent to metro tunnels in soft soils[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(S1): 41-44. (in Chinese) doi: 10.11779/CJGE2019S1011
[5]	黄茂松, 李豪, 俞剑, 等. 上方基坑开挖引起下卧隧道纵向变形分析方法[J]. 岩土工程学报, 2023, 45(11): 2209-2216. doi: 10.11779/CJGE20220780 HUANG Maosong, LI Hao, YU Jian, et al. Approach on longitudinal deformation of underlying tunnel due to pit excavation above[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(11): 2209-2216. (in Chinese) doi: 10.11779/CJGE20220780
[6]	张治国, 张孟喜. 软土城区土压平衡盾构上下交叠穿越地铁隧道的变形预测及施工控制[J]. 岩石力学与工程学报, 2013, 32(增刊2): 3428-3440. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2057.htm ZHANG Zhiguo, ZHANG Mengxi. Deformation prediction of subway tunnel induced by EPB shield in soft clay during above and down overlapped traversing process and its construction control[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(S2): 3428-3440. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2057.htm
[7]	ZHANG D M, HUANG Z K, LI Z L, et al. Analytical solution for the response of an existing tunnel to a new tunnel excavation underneath[J]. Computers and Geotechnics, 2019, 108(5): 197-211.
[8]	CHENG H Z, CHEN R P, WU H N, et al. General solutions for the longitudinal deformation of shield tunnels with multiple discontinuities in strata[J]. Tunnelling and Underground Space Technology, 2021, 107: 103652. doi: 10.1016/j.tust.2020.103652
[9]	陈郁, 李永盛. 基坑开挖卸荷引起下卧隧道隆起的计算方法[J]. 地下空间与工程学报, 2005(1): 91-94. https://www.cnki.com.cn/Article/CJFDTOTAL-BASE20050100J.htm CHEN Yu, LI Yongsheng. Calculation of tunnel heaving due to unloading of pit excavation[J]. Chinese Journal of Underground Space and Engineering, 2005(1): 91-94. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BASE20050100J.htm
[10]	HUANG A J, WANG D Y, WANG Z X. Rebound effects of running tunnels underneath an excavation. Tunnelling and Underground Space Technology, 2006, 21(3/4): 399.
[11]	黄宏伟, 黄栩HELMUT S F. 基坑开挖对下卧运营盾构隧道影响的数值模拟研究[J]. 土木工程学报, 2012, 45(3): 182-189. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201203024.htm HUAUG Hongwei, HUAUG Xu, HELMUT S F. Numerical analysis of the influence of deep excavation on underneath existing road tunnel[J]. China Civil Engineering Journal, 2012, 45(3): 182-189. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201203024.htm
[12]	谢雄耀, 郁宏杰, 王庆国, 等. 基坑开挖引起下卧既有电力隧道变形的控制技术研究[J]. 岩土工程学报, 2013, 36(1): 88-97. doi: 10.11779/CJGE201401007 XIE Xiongyao, YU Hongjie, WANG Qingguo, et al. Deformation control of operating tunnels induced by deep excavation of overlying metro[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(1): 88-97. (in Chinese) doi: 10.11779/CJGE201401007
[13]	郭劲睿. 近距离基坑开挖对下卧地铁隧道位移影响分析及位移控制措施研究[D]. 广州: 广州大学, 2018. GUO Jinrui. Analysis of the Influence of Short-distance of Foundation Pit Excavation on the Displacement of the Underlying Subway Tunnel and Research on Displacement Control Measures[D]. Guangzhou: Guangzhou University, 2018. (in Chinese)
[14]	蓝淦洲. 基于门式抗浮框架的基坑开挖下卧隧道变形控制研究[D]. 长沙: 湖南大学, 2021. LAN Ganzhou. Study on Deformation Control of Underlying Tunnel in Foundation Pit Excavation Based on Portal Anti-Floating Frame[D]. Changsha: Hunan University, 2021. (in Chinese)
[15]	吴怀娜, 冯东林, 刘源, 等. 基于门式抗浮框架的基坑开挖下卧隧道变形控制[J]. 上海交通大学学报, 2022, 56(9): 1227-1237. https://www.cnki.com.cn/Article/CJFDTOTAL-SHJT202209013.htm WU Huaina, FENG Donglin, LIU Yuan. Anti-uplift portal frame in control of underlying tunnel deformation induced by foundation pit excavation[J]. Journal of Shanghai Jiao Tong University, 2022, 56(9): 1227-1237. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SHJT202209013.htm
[16]	WU H N, SHEN S L, LIAO S M, et al. Longitudinal structural modelling of shield tunnels considering shearing dislocation between segmental rings[J]. Tunnelling and Underground Space Technology, 2015, 50: 317-323. doi: 10.1016/j.tust.2015.08.001
[17]	CHENG H Z, CHEN R P, WU H N, et al. A simplified method for estimating the longitudinal and circumferential behaviors of the shield-driven tunnel adjacent to a braced excavation[J]. Computers and Geotechnics, 2020, 123: 103595. doi: 10.1016/j.compgeo.2020.103595
[18]	VESIC A S. Bending of beams resting on isotropic elastic solid[J]. Journal of the Engineering Mechanics Division, ASCE, 1961, 87(2): 35-53. doi: 10.1061/JMCEA3.0000212
[19]	SHIBA Y, KAWASHIMA K, OBINATA N, et al. Evaluation method of longitudinal stiffness of shield tunnel linings for application to seismic response analysis[J]. Proceedings of the Japan Society of Civil Engineers, 1988, 398: 319-327. (in Japanese)
[20]	LIAO S M, PENG F L, SHEN S L. Analysis of shearing effect on tunnel induced by load transfer along longitudinal direction[J]. Tunnelling and Underground Space Technology, 2008, 23(4): 421-430. doi: 10.1016/j.tust.2007.07.001
[21]	LEE K M, HOU X Y, GE X W, et al. An analytical solution for a jointed shield-driven tunnel lining[J]. International Journal for Numerical and Analytical Methods in Geomechanics, 2001, 25(4): 365-390. doi: 10.1002/nag.134

施引文献(15)

期刊类型引用(9)

1.	刘松玉，蔡国军，张炜，周宏磊，邓永锋. 岩土工程勘察、测试与评价进展. 土木工程学报. 2024(10): 108-124 . 百度学术
2.	蔡正银，朱洵，张晨，黄英豪. 高寒区膨胀土渠道边坡性能演变规律. 中南大学学报(自然科学版). 2022(01): 21-50 . 百度学术
3.	朱锐，郭万里. 寒区渠道粉土质砂换填料力学特性试验研究. 中南大学学报(自然科学版). 2022(04): 1461-1471 . 百度学术
4.	蔡正银，张晨，朱洵，黄英豪，王羿. 高寒区长距离供水工程能力提升与安全保障技术. 岩土工程学报. 2022(07): 1239-1254 . 本站查看
5.	李燕，王斯海，朱锐. 复杂边界条件下膨胀土的体变特性与抗压强度研究. 水利水运工程学报. 2022(04): 106-113 . 百度学术
6.	陈勃文，黄英豪. 大型输水渠道改扩建关键技术及设备的研发与应用. 水利水运工程学报. 2021(04): 99-106 . 百度学术
7.	陈永，黄英豪，朱洵，吴敏，王硕，朱锐. 冻融循环对膨胀土变形和力学特性的影响研究. 水利水运工程学报. 2021(05): 112-119 . 百度学术
8.	黄英豪，陈永，朱洵，吴志强，朱锐，王硕，吴敏. 相变材料改良膨胀土冻融性能试验研究及微观机理分析. 岩土工程学报. 2021(11): 1994-2002 . 本站查看
9.	陈勃文，张晨. 北疆输水工程渠堤渗漏规律研究. 水利水电技术. 2020(S2): 306-310 . 百度学术
