Torsional ring shear tests on residual strength of expansive soils with different swelling potentials
-
摘要: 为探讨不同膨胀潜势等级的膨胀土残余强度与其成分特征的相关性，采用经自主改装的环剪仪开展Denver强膨胀土、荆门中、弱膨胀土环剪试验研究，并与排水反复直接剪切试验结果进行系统对比分析，在此基础上，用实测结果探讨残余强度与土成分特征相关关系的适用性。结果表明：①环剪试验测得Denver强膨胀土、荆门中、弱膨胀土有效残余强度内摩擦角分别为11.3°，12.3°，23.7°，比排水反复直接剪切试验测得的低1.7°~3.3°，并无应力相关性且具很好精度，更适于在工程中应用。②相关经验关系和公式存在高估或者低估膨胀土有效残余强度内摩擦角的情况。③残余强度与土成分特征间定性关系非常明确，上述经验关系对一般土性状况下残余强度预测较为准确；但在土成分复杂状况下，定量准确预测较为困难，这也反映出实测的重要性与必要性。Abstract: The correlation between residual strength and compositional characteristics of expansive soils with different swelling potentials is investigated. The torsional ring shear tests of Denver expansive soil with high swelling potential and Jingmen expansive soils with medium and low swelling potentials are carried out by using the modified torsional ring shear system, and the results are compared with those of the reversal direct shear tests proposed by the Chinese standard for geotechnical testing method (GB/T 50123−2019). The empirical correlations for the drained residual shear strength suggested by Mitchell and Soga (2005), Stark et al. (2013) and Lehmann et al. (2021) are assessed by the measured results. The conclusions are drawn as follows: (1) The residual friction angles of Denver expansive soil with high swelling potential and Jingmen expansive soils with medium and low swelling potentials measured by the torsional ring shear tests are 11.3°, 12.3° and 23.7°, 1.7°~3.3° lower than those measured by the reversal direct shear tests and have good accuracy, and are not stress-dependent, which means more suitable for application. (2) Mitchell and Soga (2005) and Stark et al. (2013) overestimate the residual friction angles of expansive soils, while Lehmann et al. (2021) underestimate them. (3) Although the qualitative relationship between the residual strength and the compositional characteristics of expansive soils is perfectly clear, the above empirical correlations are capable to predict the residual friction angles of expansive soils with normal compositions (Jingmen expansive soil with low swelling potentials) correctly. However, it is difficult to predict the residual friction angles of expansive soils with complicated compositions (Denver expansive soil with high swelling potential) quantitatively and accurately. In this case, the torsional ring shear tests are necessary.
-
0. 引言
膨胀土是土中黏粒成分主要由亲水性矿物组成，同时具有显著吸水膨胀和失水收缩变形特性的黏性土[1]，其力学行为复杂多变，对土木、水利、交通领域的相关工程有特殊的危害作用。《膨胀土地区建筑技术规范》[1]根据自由膨胀率及蒙脱石含量、阳离子交换量CEC将膨胀潜势分为强、中、弱3个等级，作为膨胀土分类依据。
膨胀土抗剪强度是膨胀土工程稳定的关键，不仅具有因持水状态变化导致的典型变动性，且具有因胀缩性、裂隙性与超固结性引发的显著衰减特性[2-3]，是众多膨胀土边坡与地基失稳的主因。从这个角度而言，土体达到残余状态后对应的最小的抗剪强度值[4]，即残余强度是膨胀土工程稳定分析的核心指标之一。
测定土体残余强度的最优方法是环剪试验[5-7]。然而，目前尚无环剪试验国标，《土工试验方法标准》[8]采用“排水反复直接剪切试验”测定残余强度，该方法主要缺点：①试样不在同一方向连续剪切，无法形成完整的与剪切方向平行的颗粒定向排列，与实际工况有所偏差；②直剪试验过程中试样剪切面积逐渐减小，而环剪试验过程中试样剪切面积保持恒定[9]。
因此，采用经自主改装的SRS-150型环剪仪，参照ASTM D6467—21[10]开展Denver强膨胀土、荆门中、弱膨胀土的环剪试验研究，并与GB/T 50123—2019排水反复直接剪切试验结果进行系统对比分析；在此基础上，用强、中、弱3种膨胀土残余强度实测结果探讨Mitchell等[4]、Stark等 [11]、Lehmann等 [12]建议的残余强度与土成分特征相关关系的适用性。试图为膨胀土工程残余强度取值及环剪试验国标制定提供参考。
1. 研究方案
1.1 试验土样
试验采用取自美国科罗拉多州Denver市的强膨胀土、取自湖北省荆门市的黄褐色中膨胀土与棕褐色弱膨胀土，其物理性质指标测试结果见表 1，矿物成分见表 2。
表 1 试验用土的物理性质指标Table 1. Physical property indexes of test soils土样名称 土粒相对质量密度[8] 颗粒含量/%[8] 液限/%[8] 塑限/%[8] 塑性指数[8] 活动度A USCS定名[13] 比表面积/(m2·g-1) [14] CEC(NH4+)/(mmol·kg-1) [8] 标准吸湿含水率/%[15] 自由膨胀率/%[1] 膨胀潜势[1] > 0.075 mm 0.005~0.075 mm 0.002~0.005 mm < 0.002 mm Denver膨胀土 2.73 10.0 84.0 0.7 5.3 104 48 56 10.6 MH 506.8 976 18.6 111 强 荆门黄褐色膨胀土 2.75 2.1 47.4 21.5 29.0 63 26 37 1.3 CH 236.5 309 7.3 75 中 荆门棕褐色膨胀土 2.72 11.6 42.4 26.7 19.3 42 21 21 1.1 CL 110.4 254 5.1 40 弱 表 2 矿物成分[8]Table 2. Mineral compositions单位: % 土样名称 原生矿物 石英 钾长石 斜长石 方解石 铁白云石 重晶石 黏土矿物 蒙脱石 高岭石 伊利石 绿泥石 伊/蒙混层 Denver膨胀土 22.8 4.2 — — 18.6 — — 77.2 73.4 2.9 — 0.9 — 荆门黄褐色膨胀土 57.5 45.6 3.2 5.6 — 0.5 2.5 42.5 — 0.5 7.0 0.4 34.6 荆门棕褐色膨胀土 74.1 62.9 — 11.2 — — — 25.9 — 1.0 7.8 0.8 16.2 采用火焰光度法[8]测得3种膨胀土阳离子Na+，K+，Ca2+，Mg2+含量见表 3，可见3种膨胀土以二价阳离子为主。
表 3 试验用土的阳离子质量摩尔浓度Table 3. Mass molarities of cation of test soils单位: mmol/kg 土样名称 Na+ K+ Ca2+ Mg2+ Denver膨胀土 48.4 3.3 159.0 216.0 荆门黄褐色膨胀土 6.8 6.4 85.2 25.4 荆门棕褐色膨胀土 4.5 4.2 50.4 19.3 1.2 环剪试验设备
环剪试验采用信阳师范大学从美国GCTS公司引进的SRS-150型环剪仪，该环剪仪的技术参数列于表 4。
表 4 SRS-150型环剪仪技术参数Table 4. Technical parameters of SRS-150 residual ring shear system技术参数名称 参数值 剪切速率/(°·min-1) 0.001 ~ 360 最大连续剪切扭矩/(N·m) 300 电机峰值剪切扭矩/(N·m) 820 最大竖向荷载/kN 10 竖向位移行程/mm 50 环状试样外圆半径R2/mm 76.05 环状试样内圆半径R1/mm 48.40 环状试样面积/ mm2 10810.4 最大竖向压应力/ kPa 925 最大连续剪应力/ kPa 439 峰值剪应力/ kPa 1199 表 4中最大竖向荷载与最大竖向压应力之间的关系由下式[10]确定：
$$ {\sigma '_{\text{v}}} = \frac{P}{{\pi (R_2^2 - R_1^2)}} 。 $$ (1) 式中：$ {\sigma '_{\text{v}}} $为竖向压应力；P为竖向荷载。
剪应力τ与相应扭矩T之间关系由下式[10]确定：
$$ \tau = \frac{{3T}}{{2\pi (R_2^3 - R_1^3)}} 。 $$ (2) 剪切位移dh与扭转角度θ之间关系由下式[10]确定：

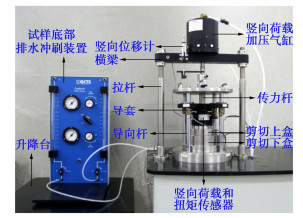

$$ {d_{\text{h}}}{\text{ = }}\left( {\frac{\pi }{{180}}} \right)\theta \left( {\frac{{{R_1} + R{}_2}}{2}} \right) 。 $$ (3) 由于该设备(图 1)剪切上盒与剪切下盒间的摩擦力无法完全消除，联合北京双杰特科技有限公司对该设备进行了改装：将竖向加压框架、竖向荷载加压气缸、竖向位移计、竖向荷载和扭矩传感器从剪切盒下方箱体内移到剪切盒上方，采用精密导向杆和导套准确定位剪切上盒，环剪测试表明，该方法消除了剪切上盒与剪切下盒间的摩擦力。改装后的环剪仪见图 2。
1.3 环剪试验步骤
鉴于将具有天然剪切带的原状样制备成环状试样、并将试样中通常并非水平的天然剪切带置于剪切盒的水平方向十分困难；加之通常认为土的残余强度与其结构性无关[4]。因此，本文环剪试验采用重塑土样。此外采用同一试样上的多级剪切来测定残余抗剪强度线，有效竖向压应力(固结压力)设定为5，10，25，50，100，200，400 kPa。
由于目前尚无环剪试验国家标准，所以试验步骤参考ASTM D6467—21[10]确定。
(1) 制备泥浆样
将土样风干、碾散、过0.075 mm筛，测定风干含水率。经尝试，设定重塑泥浆样的目标含水率为1.3倍液限。按初始试样高度25 mm和表 4给出的环状试样面积计算所需的泥浆体积。将风干土样加水至含水率达1.3倍液限，在真空搅土器中搅拌均匀后，置于保湿缸内湿润1 d。
(2) 饱和管路
将煮沸后、冷却至室温的金属透水板分别安装在剪切上盒、剪切下盒。将剪切下盒安装在环剪仪底座上。冲刷试样底部管路，直至管路饱和后关排水阀。
(3) 安装试样
用调土刀将相应质量的泥浆缓慢置于剪切下盒，过程中避免在试样中形成气泡，控制试样高度为25 mm，用刮土刀刮平试样表面。开排水阀，通过升降台调整排水冲刷装置的位置，直至该装置上排水管水位与试样中心位置平齐。安装剪切上盒。施加1 kPa预压力，使剪切上盒与试样接触。
(4) 第1级固结
施加第1级固结压力5 kPa，直至固结稳定，判断标准为试样竖向位移与排水量同时不再变化。
(5) 预剪
采用20°/min的剪切速率开始剪切，直至360°，即预剪一整圈。目的是在试样中形成完整的剪切带。
(6) 第1级剪切
采用0.03°/min的剪切速率开始剪切，直至剪应力-剪切位移关系曲线达到水平，即试样处于明确的残余强度状态后，停止剪切。通过式(3)换算可知0.03º/min对应0.033 mm/min。
(7) 多级固结-剪切
固结压力5 kPa下剪切完成后。依序开展固结压力10，25，50，100，200，400 kPa下的固结-剪切。
(8) 拆样
多级剪切完成后，边沿破坏面扭转边卸除固结压力，直至剪切上盒与试样脱开。描述破坏后的形状，将试样取出，称试样质量，测试样含水率。
整个试验过程中，采集相应竖向压应力、竖向位移、扭转角度、扭矩、剪应力数据。
按上述环剪试验步骤，每级固结压力下均剪切至扭转角度达到240°，需要剪切8000 min(5.6 d)，根据式(3)，相应剪切位移为26 cm。一个完整的7级固结压力下的环剪试验历时约56 d。
2. 试验结果分析
2.1 剪应力-剪切位移关系

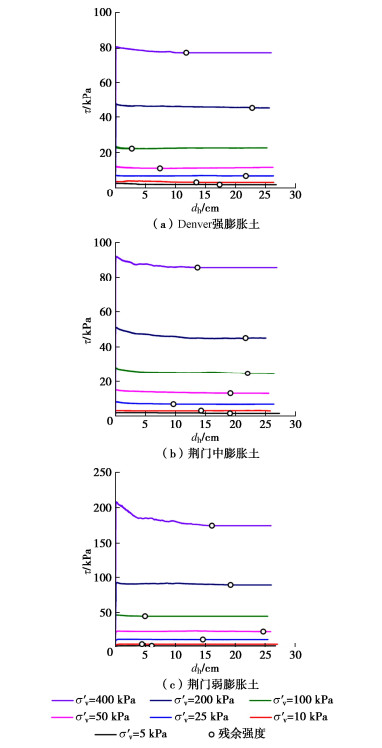

将Denver强膨胀土、荆门中膨胀土、荆门弱膨胀土的剪应力-剪切位移关系绘制在图 3中，可见每级有效竖向压应力下，剪切位移均达26 cm，从图 3中选取随剪切位移的增加既不增大又不减小的剪应力作为残余强度，即剪应力-剪切位移关系曲线几乎水平时对应的剪应力作为抗剪强度，见表 5。
表 5 3种膨胀土残余强度Table 5. Residual shear strength of three typical expansive soils$ {\sigma '_{\text{v}}} $/kPa Denver强膨胀土 荆门中膨胀土 荆门弱膨胀土 dh /cm τf /kPa dh /cm τf /kPa dh /cm τf /kPa 5 17.37 1.8 19.08 1.5 6.06 2.5 10 13.50 3.1 14.27 3.1 4.44 4.8 25 21.77 6.7 9.66 6.8 14.61 11.4 50 7.43 11.0 19.14 13.1 24.71 22.8 100 2.73 22.1 22.03 24.7 4.94 44.6 200 22.81 45.1 21.68 45.0 19.23 89.2 400 11.81 77.0 13.67 85.6 16.12 174.7 由表 5可见，达到残余状态时，剪切位移最小为2.73 cm，最大为24.71 cm，并无明显规律性。从另一角度而言，GB/T 50123—2019排水反复直接剪切试验一般做到最大5 cm的正向总剪切位移，总体而言是偏小的。
2.2 残余强度-有效竖向压应力关系
将表 5给出的3种膨胀土残余强度-有效竖向压应力关系绘制在图 4中，采用通过坐标原点的Mohr- Coulomb抗剪强度直线拟合该关系，得到有效残余强度内摩擦角φ′r分别为11.3°，12.3°，23.7°；拟合的决定系数R2分别为0.99，1.00，1.00；均方根误差RMSE (root mean square error)分别为2.4，1.6，0.7 kPa。R2与RMSE结果表明拟合效果非常好，确定的有效残余强度内摩擦角φ′r较为准确。
![]()

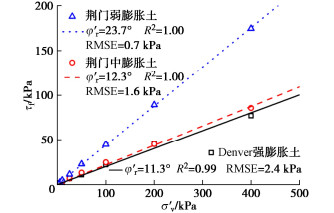

图 4 残余强度-有效竖向压应力关系Figure 4. Relationship between residual shear strength and effective normal stress3. 讨论
3.1 环剪试验与排水反复直接剪切试验结果对比
依照GB/T 50123—2019[8]，采用南京土壤仪器厂有限公司生产的ZJ型四联应变控制式直剪仪，对荆门中[16]、弱[17]膨胀土开展饱和-固结-排水反复直接剪切试验，测得其残余强度；与采用环剪试验获得的残余强度分别绘制于图 5，6。
![]()

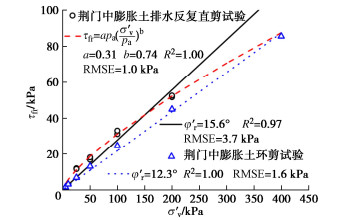

图 5 不同试验方法获得的荆门中膨胀土残余强度Figure 5. Residual shear strengths of Jingmen expansive soil with medium swelling potential determined by different test types![]()

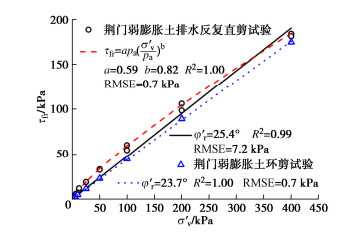

图 6 不同试验方法获得的荆门弱膨胀土残余强度Figure 6. Residual shear strengths of Jingmen expansive soil with low swelling potential determined by different test types由图 5，6可见，排水反复直接剪切试验与环剪试验获得的残余强度具有较好的一致性。其差别在于：排水反复直接剪切试验获得的残余强度-有效竖向压应力关系具有较强的非线性，即应力相关性。环剪试验获得的残余强度稍低，且与有效竖向压应力具有非常好的线性关系。
图 5，6采用Mohr-Coulomb抗剪强度直线拟合排水反复直接剪切试验获得的残余强度-有效竖向压应力关系。
(1) 荆门中膨胀土${\varphi '_{\text{r}}}$为15.6°，表明排水反复直接剪切试验获得的${\varphi '_{\text{r}}}$比环剪试验获的${\varphi '_{\text{r}}}$要大3.3°。荆门弱膨胀土${\varphi '_{\text{r}}}$为25.4°表明排水反复直接剪切试验获得的${\varphi '_{\text{r}}}$比环剪试验获的${\varphi '_{\text{r}}}$要大1.7°。
(2) 对排水反复直接剪切试验结果的抗剪强度直线拟合的R2分别为0.97，0.99，RMSE分别为3.7，7.2 kPa；相对于环剪试验结果线性拟合的R2均为1.00，RMSE分别为1.6，0.7 kPa；采用线性拟合排水反复直接剪切试验结果精度相对较差。
因此，图 5，6中采用下式表达的Lade幂函数[18]拟合排水反复直接剪切试验获得的残余强度-有效竖向压应力关系：
$$ {\tau _{\rm{f}}} = a{p_{\rm{a}}}{\left( {\frac{{{{\sigma '}_v}}}{{{p_{\rm{a}}}}}} \right)^b}。 $$ (4) 式中：${\tau _{\rm{f}}}$为峰值强度；pa为大气压力，取101.3 kPa；a，b为土性参数。式(4)拟合结果见图 5，6中的虚线，可见R2均为1.00，RMSE分别为1.0，0.7 kPa，表明Lade幂函数拟合该非线性关系具有较高精度。
以上结果分析表明：相对于排水反复直接剪切试验，环剪试验获得的残余强度稍低，且没有应力相关性；无需采用较为复杂的能够描述非线性行为的多参数抗剪强度表达式(例如Lade公式)；其获得的${\varphi '_{\text{r}}}$比排水反复直接剪切试验获得的要低1.7°~3.3°，且具有很好的精度(R2均为1.00，RMSE分别为1.6，0.7 kPa)，更适于在工程实际中应用。
3.2 3种膨胀土残余强度与其成分特征的相关性
Mitchell等[4]指出：土的工程特性取决于土的成分与环境。可能影响到残余强度的土成分特征包括：土的矿物组成、可交换阳离子种类与含量、粒径分布与颗粒形状等，这些成分特征可由液限wL、活动度A、比表面积SSA、阳离子交换量CEC、黏粒含量CF等指标量化。这些土的成分特征指标值越大，则土的亲水性越强，残余强度(内摩擦角${\varphi '_{\text{r}}}$)越低。下面用本文实测结果探讨Mitchell等[4]、Stark等 [11]、Lehmann等[12]建议的残余强度与土成分特征相关关系的适用性。

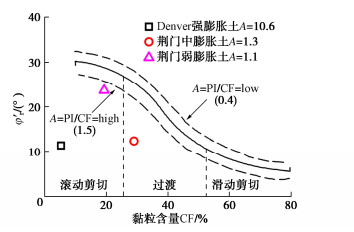

图 7为Mitchell等[4]给出的残余强度内摩擦角${\varphi '_{\text{r}}}$与活动度A及黏粒含量CF的关系，将3种膨胀土的(${\varphi '_{\text{r}}}$，A，CF)数据绘入图 7，可见荆门弱膨胀土实测结果与Mitchell与Soga经验关系较为接近，即其较为准确地预测了荆门弱膨胀土的${\varphi '_{\text{r}}}$。但是，Denver强膨胀土、荆门中膨胀土实测结果显著小于Mitchell与Soga经验关系值。总体而言，Mitchell与Soga经验关系高估了3种膨胀土的${\varphi '_{\text{r}}}$，这是偏于不安全的。
![]()
Stark等[11]基于大量实测结果，构建了残余强度与黏粒含量、液限、有效竖向压应力的经验关系式。将Denver强膨胀土黏粒含量(5.3%)、液限(104%)代入Stark公式[11]，发现超出公式预测范围，无法给出残余强度线。这显示出Denver强膨胀土成分特征的特殊性与复杂性。将荆门中、弱膨胀土的液限、黏粒含量代入Stark公式获得残余强度预测结果，将其与文中环剪试验实测结果共同绘制在图 8，9中。
![]()

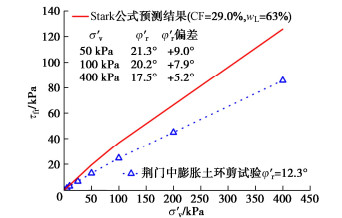

图 8 荆门中膨胀土残余强度的Stark公式预测结果Figure 8. Predicted results of residual strength of Jingmen expansive soil with medium swelling potential by Stark's equations![]()

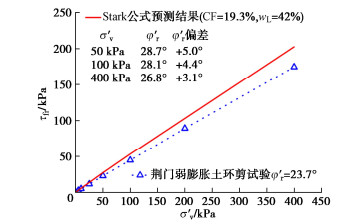

图 9 荆门弱膨胀土残余强度的Stark公式预测结果Figure 9. Predicted results of residual strength of Jingmen expansive soil with low swelling potential by Stark's equations由图 8可见，Stark公式高估了荆门中膨胀土的φ′r。Stark公式与应力相关，${\sigma '_v}$为50 kPa时φ′r为21.3°，比实测结果偏大9.0°；随${\sigma '_v}$增大，Stark公式预测偏差收窄，但即使在${\sigma '_v}$为400 kPa时，${\varphi '_{\text{r}}}$预测比实测结果仍偏大5.2°。
图 9表明，Stark公式亦高估了荆门弱膨胀土的${\varphi '_{\text{r}}}$。但预测精度高于荆门中膨胀土的情况：预测${\varphi '_{\text{r}}}$偏大幅度为3.1°~5.0°；与之对应，预测荆门中膨胀土${\varphi '_{\text{r}}}$偏大幅度为5.2°~9.0°。综上所述，Stark公式亦高估了${\varphi '_{\text{r}}}$。

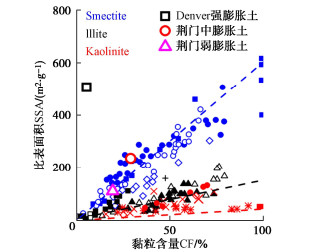

图 10为Lehmann等[12]建议的比表面积SSA与黏粒含量CF的经验关系，可见荆门中、弱膨胀土的实测结果与经验关系较为接近。而Denver强膨胀土的实测结果与Lehmann经验关系偏差很大，亦展现出其成分特征的特殊性与复杂性。
![]()

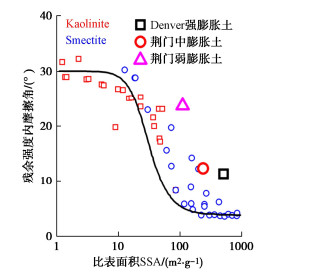

图 11为Lehmann等[12]建议的${\varphi '_{\text{r}}}$与SSA的经验关系，可见Denver强膨胀土、荆门中、弱膨胀土实测结果均高于Lehmann经验关系，且偏差较大。总体而言，Lehmann经验关系低估了3种膨胀土的${\varphi '_{\text{r}}}$，难以较为准确地预测膨胀土的残余强度。
由此可见，Mitchell与Soga经验关系、Stark公式对荆门弱膨胀土残余强度预测较为准确；Stark公式对荆门中膨胀土残余强度预测的准确性相对较差；对于成分特征更为特殊与复杂的Denver强膨胀土，Stark公式没有预测能力，Mitchell与Soga、Lehmann经验关系预测结果偏差过大。这表明：虽然残余强度与土成分特征间定性关系非常明确，对一般的土性状况下(如文中荆门弱膨胀土)残余强度预测有一定准确性；但在土成分复杂的状况下(如文中Denver强膨胀土)，定量的准确预测较为困难，这也反映出实测的重要性与必要性。
4. 结论
(1) 环剪试验达残余状态的剪切位移最小为2.73 cm，最大为24.71 cm，并无明显规律。这表明，规范GB/T 50123—2019中排水反复直接剪切试验一般做到最大5 cm的正向总剪切位移，总体偏小。
(2) 采用有效竖向压应力5~400 kPa的环剪试验，获得Denver强膨胀土、荆门中、弱膨胀土${\varphi '_{\text{r}}}$分别为11.3°，12.3°，23.7°。环剪试验获得${\varphi '_{\text{r}}}$比排水反复直接剪切试验获得${\varphi '_{\text{r}}}$低1.7°~3.3°，且具有很好的精度，更适于在工程中应用。
(3) Mitchell与Soga经验关系、Stark公式高估了膨胀土${\varphi '_{\text{r}}}$；Lehmann经验关系低估了膨胀土${\varphi '_{\text{r}}}$。Mitchell与Soga经验关系、Stark公式对荆门弱膨胀土残余强度预测较为准确，但后者对荆门中膨胀土残余强度预测的准确性相对较差。对于成分特征更为特殊与复杂的Denver强膨胀土，Stark公式没有预测能力，Mitchell与Soga、Lehmann经验关系预测结果偏差过大。
致谢: 感谢美国国家地质调查局—科罗拉多矿业大学岩土工程联合实验室提供的Denver膨胀土土样。 -
![]()
图 4 残余强度-有效竖向压应力关系
Figure 4. Relationship between residual shear strength and effective normal stress
![]()
图 5 不同试验方法获得的荆门中膨胀土残余强度
Figure 5. Residual shear strengths of Jingmen expansive soil with medium swelling potential determined by different test types
![]()
图 6 不同试验方法获得的荆门弱膨胀土残余强度
Figure 6. Residual shear strengths of Jingmen expansive soil with low swelling potential determined by different test types
![]()
![]()
图 8 荆门中膨胀土残余强度的Stark公式预测结果
Figure 8. Predicted results of residual strength of Jingmen expansive soil with medium swelling potential by Stark's equations
![]()
图 9 荆门弱膨胀土残余强度的Stark公式预测结果
Figure 9. Predicted results of residual strength of Jingmen expansive soil with low swelling potential by Stark's equations
![]()
表 1 试验用土的物理性质指标
Table 1 Physical property indexes of test soils
土样名称 土粒相对质量密度[8] 颗粒含量/%[8] 液限/%[8] 塑限/%[8] 塑性指数[8] 活动度A USCS定名[13] 比表面积/(m2·g-1) [14] CEC(NH4+)/(mmol·kg-1) [8] 标准吸湿含水率/%[15] 自由膨胀率/%[1] 膨胀潜势[1] > 0.075 mm 0.005~0.075 mm 0.002~0.005 mm < 0.002 mm Denver膨胀土 2.73 10.0 84.0 0.7 5.3 104 48 56 10.6 MH 506.8 976 18.6 111 强 荆门黄褐色膨胀土 2.75 2.1 47.4 21.5 29.0 63 26 37 1.3 CH 236.5 309 7.3 75 中 荆门棕褐色膨胀土 2.72 11.6 42.4 26.7 19.3 42 21 21 1.1 CL 110.4 254 5.1 40 弱
下载: 导出CSV
表 2 矿物成分[8]
Table 2 Mineral compositions
单位: % 土样名称 原生矿物 石英 钾长石 斜长石 方解石 铁白云石 重晶石 黏土矿物 蒙脱石 高岭石 伊利石 绿泥石 伊/蒙混层 Denver膨胀土 22.8 4.2 — — 18.6 — — 77.2 73.4 2.9 — 0.9 — 荆门黄褐色膨胀土 57.5 45.6 3.2 5.6 — 0.5 2.5 42.5 — 0.5 7.0 0.4 34.6 荆门棕褐色膨胀土 74.1 62.9 — 11.2 — — — 25.9 — 1.0 7.8 0.8 16.2
下载: 导出CSV
表 3 试验用土的阳离子质量摩尔浓度
Table 3 Mass molarities of cation of test soils
单位: mmol/kg 土样名称 Na+ K+ Ca2+ Mg2+ Denver膨胀土 48.4 3.3 159.0 216.0 荆门黄褐色膨胀土 6.8 6.4 85.2 25.4 荆门棕褐色膨胀土 4.5 4.2 50.4 19.3
下载: 导出CSV
表 4 SRS-150型环剪仪技术参数
Table 4 Technical parameters of SRS-150 residual ring shear system
技术参数名称 参数值 剪切速率/(°·min-1) 0.001 ~ 360 最大连续剪切扭矩/(N·m) 300 电机峰值剪切扭矩/(N·m) 820 最大竖向荷载/kN 10 竖向位移行程/mm 50 环状试样外圆半径R2/mm 76.05 环状试样内圆半径R1/mm 48.40 环状试样面积/ mm2 10810.4 最大竖向压应力/ kPa 925 最大连续剪应力/ kPa 439 峰值剪应力/ kPa 1199
下载: 导出CSV
表 5 3种膨胀土残余强度
Table 5 Residual shear strength of three typical expansive soils
σ′v/kPa Denver强膨胀土 荆门中膨胀土 荆门弱膨胀土 dh /cm τf /kPa dh /cm τf /kPa dh /cm τf /kPa 5 17.37 1.8 19.08 1.5 6.06 2.5 10 13.50 3.1 14.27 3.1 4.44 4.8 25 21.77 6.7 9.66 6.8 14.61 11.4 50 7.43 11.0 19.14 13.1 24.71 22.8 100 2.73 22.1 22.03 24.7 4.94 44.6 200 22.81 45.1 21.68 45.0 19.23 89.2 400 11.81 77.0 13.67 85.6 16.12 174.7
下载: 导出CSV
-
[1] 膨胀土地区建筑技术规范: GB 50112—2013[S]. 北京: 中国建筑工业出版社, 2013. Technical Code for Buildings in Expansive Soil Regions: GB 50112—2013[S]. Beijing: China Architecture & Building Press, 2013. (in Chinese)
[2] 徐永福, 程岩, 肖杰, 等. 膨胀土滑坡和工程边坡新型防治技术研究[J]. 岩土工程学报, 2022, 44(7): 1281-1294. doi: 10.11779/CJGE202207008 XU Yongfu, CHENG Yan, XIAO Jie, et al. New prevention and control technology for expansive soil slopes[J]. Chinese Journal of Geotechnical Engineering, 2022, 44(7): 1281-1294. (in Chinese) doi: 10.11779/CJGE202207008
[3] 叶为民, 孔令伟, 胡瑞林, 等. 膨胀土滑坡与工程边坡新型防治技术与工程示范研究[J]. 岩土工程学报, 2022, 44(7): 1295-1309. doi: 10.11779/CJGE202207009 YE Weimin, KONG Lingwei, HU Ruilin, et al. New prevention and treatment techniques and their applications to landslides and engineering slopes of expansive soils[J]. Chinese Journal of Geotechnical Engineering, 2022, 44(7): 1295-1309. (in Chinese) doi: 10.11779/CJGE202207009
[4] MITCHELL J K, SOGA K. Fundamentals of Soil Behavior[M]. 3rd ed. Hoboken: John Wiley & Sons, 2005.
[5] 许成顺, 王馨, 杜修力, 等. 不同黏性土的残余强度及其抗剪强度指标特性研究[J]. 岩土工程学报, 2017, 39(3): 436-443. doi: 10.11779/CJGE201703006 XU Chengshun, WANG Xin, DU Xiuli, et al. Experimental study on residual strength and index of shear strength characteristics of different clay soils[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(3): 436-443. (in Chinese) doi: 10.11779/CJGE201703006
[6] HAYDEN C P, PURCHASE-SANBORN K, DEWOOLKAR M. Comparison of site-specific and empirical correlations for drained residual shear strength[J]. Géotechnique, 2018, 68(12): 1099-1108. doi: 10.1680/jgeot.17.P.200
[7] 范志强, 唐辉明, 谭钦文, 等. 滑带土环剪试验及其对水库滑坡临滑强度的启示[J]. 岩土工程学报, 2019, 41(9): 1698-1706. doi: 10.11779/CJGE201909014 FAN Zhiqiang, TANG Huiming, TAN Qinwen, et al. Ring shear tests on slip soils and their enlightenment to critical strength of reservoir landslides[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(9): 1698-1706. (in Chinese) doi: 10.11779/CJGE201909014
[8] 土工试验方法标准: GB/T 50123—2019[S]. 北京: 中国计划出版社, 2019. Standard for Geotechnical Testing Method: GB/T 50123—2019[S]. Beijing: China Planning Press, 2019. (in Chinese)
[9] STARK T D, EID H T. Drained residual strength of cohesive soils[J]. Journal of Geotechnical Engineering, 1994, 120(5): 856-871. doi: 10.1061/(ASCE)0733-9410(1994)120:5(856)
[10] Standard Test Method for Torsional Ring Shear Test to Determine Drained Residual Shear Strength of Fine-Grained Soils: ASTM D6467−21[S]. 2021.
[11] STARK T D, HUSSAIN M. Empirical correlations: drained shear strength for slope stability analyses[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2013, 139(6): 853-862. doi: 10.1061/(ASCE)GT.1943-5606.0000824
[12] LEHMANN P, LESHCHINSKY B, GUPTA S, et al. Clays are not created equal: How clay mineral type affects soil parameterization[J]. Geophysical Research Letters, 2021, 48(20): e2021GL095311. doi: 10.1029/2021GL095311
[13] Standard Practice for Classification of Soils for Engineering Purposes (Unified Soil Classification System): ASTM D2487-17[S]. 2017.
[14] 鲁如坤. 土壤农业化学分析方法[M]. 北京: 中国农业科技出版社, 2000. LU Rukun. Agriculture Chemical Analysis Methods of Soil[M]. Beijing: China Agricultural Science and Technology Press, 2000. (in Chinese)
[15] 公路土工试验规程: JTG E40—2007[S]. 北京: 人民交通出版社, 2007. Test Methods of Soils for Highway Engineering: JTG E40—2007[S]. Beijing: China Communications Press, 2007. (in Chinese)
[16] 马全国, 赵鑫鑫, 韩灵灵, 等. 荆门压实弱膨胀土的排水抗剪强度[J]. 信阳师范学院学报(自然科学版), 2019, 32(2): 333-339. doi: 10.3969/j.issn.1003-0972.2019.02.028 MA Quanguo, ZHAO Xinxin, HAN Lingling, et al. Drained shear strengths of Jingmen compacted expansive soil[J]. Journal of Xinyang Normal University (Natural Science Edition), 2019, 32(2): 333-339. (in Chinese) doi: 10.3969/j.issn.1003-0972.2019.02.028
[17] 周葆春, 李颖, 马全国, 等. 低应力下膨胀土的压缩与剪切行为[J]. 信阳师范学院学报(自然科学版), 2022, 35(1): 157-167. https://www.cnki.com.cn/Article/CJFDTOTAL-XYSK202201027.htm ZHOU Baochun, LI Ying, MA Quanguo, et al. Compressibility and shear strength of expansive soil at low stresses[J]. Journal of Xinyang Normal University (Natural Science Edition), 2022, 35(1): 157-167. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-XYSK202201027.htm
[18] LADE P. The mechanics of surficial failure in soil slopes[J]. Engineering Geology, 2010, 114(1/2): 57-64.
-
