A method for calculating subgrade reaction coefficient and its application in reaction displacement method
-
摘要: 地下结构抗震分析中对基床系数的取值局限于经验值，没有反映地层在受震过程中的不利变形及土层埋深对基床系数的影响，存在一定计算误差。为考虑土层地震反应和土层埋深的影响，基于非饱和砂土场地振动台模型试验和土层一维剪切梁模型，分析了土层剪应力-位移演变规律，提出了考虑地震响应的非饱和砂土基床系数随土层深度变化的计算方法，结合地下结构抗震分析算例验证了计算方法的合理性和适用性。研究结果表明：土层剪应力-位移滞回结果受地震动频谱特性和输入地震动峰值（PGA）的影响；等效基床系数随土层埋深的增大而增大；提出的基床系数取值方法可以用于改进反应位移法，有效模拟不同埋深处地层对地下结构的约束作用，以动力时程分析为基准，相较于传统反应位移法，改进后的反应位移法在侧墙（误差2.11%）、中柱的弯矩（误差10.69%）、层间位移角（误差0.07%）计算精度上得到了提升。Abstract: The value of the traditional subgrade reaction coefficient adopted in the seismic analysis of underground structures is always limited by the empirical one. The empirical value cannot reflect the adverse deformations of soil deposits and the effects of buried depth, thus a certain calculation error will be generated. The evolution rules of shear stress-displacement of sandy soil are analyzed on the basis of shaking table tests on an unsaturated sandy site and the one-dimensional shear beam model for soil layers, and then a model is proposed to calculate the subgrade reaction coefficient considering the seismic responses of the soil layers and buried depth. The reasonableness and applicability of the proposed method are verified through an example of seismic analysis of an underground structure. The test results indicate that the hysteretic characteristics of the shear stress-displacement of soil deposits are affected by the features of seismic spectrum and peak ground acceleration (PGA). The equivalent subgrade reaction coefficient increases with the increase of the buried depth. The proposed method can be used to modify the response displacement method for simulating the restraint effects of soil on underground structures. Based on the dynamic time-history analysis, the accuracies of bending moments of side wall, central column and story drifts obtained by the modified response displacement method are improved as compared to those of the traditional response displacement method, (with the calculation errors of 2.11%, 10.69%, and 0.07%, respectively).
-
0. 引言
近年来，我国地铁建设迅猛发展，各大城市地铁线网日益密集，受到地下既有建筑影响，地铁隧道重叠情况屡见不鲜[1-2]。地铁运营时，列车与轨道相互作用产生行车荷载，使得重叠隧道受到动应力场长期往复作用，地铁隧道和周围地层产生明显影响。尤其是软土地区地层中，地铁运营过程中极易因地层非均匀沉降导致隧道结构产生损坏，造成安全事故[3]。因此，开展地铁行车荷载作用下重叠隧道变形研究具有重要意义。
目前，国内外学者对于行车荷载作用下地层与隧道变形开展了广泛研究。地层方面：安俊杰等[4]采用仿真软件COMSOL进行计算，分析车辆载重等5个与行车荷载有关的因素对隧道及地层变形影响；郑海忠等[5]选取某高速铁路及周围场地，研究高速列车运行引起地层沉降问题；陈凡等[6]建立有限元模型，分析列车荷载作用下液化砂土改良前后地层沉降；葛世平等[7]监测上海某地铁线周边土层，在行车荷载作用下隧道周边土层在隧道拱顶产生沉降。隧道结构方面：莫海鸿等[8]利用有限差分法得到隧道结构变形从底端到顶端减小；杨文波等[9]研究高速行车荷载作用下隧道结构变形，得出隧道变形规律；高峰等[10]以某地铁近距离重叠隧道为背景，研究地铁运营期间行车荷载对隧道结构的影响。然而，现有研究集中在行车荷载作用下单隧道变形，少有重叠隧道变形的研究，且缺乏行车荷载不同施加位置的影响。
综上所述，本文针对地铁行车荷载作用下地层及隧道变形问题，依托天津某重叠隧道工程，利用ABAQUS有限元软件，建立地铁行车荷载作用下重叠隧道数值模型，研究行车荷载不同施加位置对地层和重叠隧道变形的影响，为重叠隧道的设计提供参考。
1. 地铁行车荷载确定
1.1 依托工程简介
本文选取天津地铁某双线重叠隧道为依托工程，空间布置如图 1所示。该工程上、下隧道直径均为6.4 m，上隧道覆土厚度6.8 m，两隧道之间距离7.2 m。根据勘察资料，该区域属于河海冲击平原，在钻孔50 m深度范围内均是第四系全新土，地层由上往下为杂填土、粉质黏土、砂质粉土、粉质黏土、粉土和粉质黏土。
1.2 地铁行车荷载确定
根据研究[11-12]，用激振力函数模拟行车荷载，包括车轮静载和正弦函数叠加的动荷载。
激振力模拟函数表达式确定如下：
F(t)=P0+P1sin(ω1t)+P2sin(ω2t)+P3sin(ω3t) (1) Pi=M0αiω2i， (2) ωi=2πLi。 (3) 式中：P0是单个车轮静荷载；P1、P2、P3分别为低频（0.5~5 Hz）、中频（30~60 Hz）、高频（200~400 Hz）范围荷载振动峰值；M0为弹簧下质量；ω为不平顺振动波长的圆频率；t为振动波长的作用时间；α为矢高；L为列车不平顺振动波长。
根据研究[13]，P0= 70 kN，M0= 750 kg，波长和矢高：L1= 10 m，α1= 3.5 mm；L2= 2 m，α2= 0.4 mm；L3= 0.5 m，α3= 0.08 mm。荷载函数表达式如下所示：
F(t)=70000+287.6sin10.47t+821.6sin52.33t+2629.2sin209.33t。 (4) 则前1 s内地铁行车荷载时程曲线，如图 2所示。
![]()
图 2 前1 s内地铁行车荷载时程曲线Figure 2. Time-history curves of traffic loads of subway within first 1 s2. 数值模型建立
2.1 模型建立
基于依托工程，采用ABAQUS有限元软件，进行重叠隧道变形数值模拟，利用现场实测数据验证数值模拟结果的可靠性，详见文献[14]。
图 3为沿Y轴切割一半的地铁行车荷载作用下重叠隧道有限元模型（工况C1：行车荷载作用于上隧道）。研究表明[15]，数值模型计算范围沿隧道直径每个方向都不少于3~4倍。模型尺寸为40 m×46 m×63 m，其隧道直径、覆土厚度、空间布置等与依托工程一致。模型土体为5层，从上往下为粉质黏土（2.5 m）、砂质粉土（3.0 m）、粉质黏土（10 m）、粉土（12.3 m）和粉质黏土（17.9 m），采用修正剑桥模型，参数见表 1。隧道和道床采用线弹性本构模型，参数取值为：密度ρ= 2400 kg/m3，弹性模量E= 2.93×104 MPa，泊松比ν= 0.2。
表 1 土层参数Table 1. Parameters of soil strata土层 重度/(kN·m-3) 塑性体积模量对数 应力比 渗透系数/(m·d-1) 孔隙比 体积模量对数 泊松比 ①粉质黏土 18.4 0.058 0.86 0.00018 0.776 0.0072 0.32 ②砂质粉土 17.9 0.031 1.03 0.00050 0.742 0.0039 0.35 ③粉质黏土 10.3 0.055 0.89 0.00031 0.764 0.0069 0.35 ④粉土 12.2 0.020 1.37 2.00000 0.595 0.0025 0.30 ⑤粉质黏土 18.0 0.047 0.90 0.00485 0.683 0.0059 0.35 2.2 模拟方案
基于地铁行车荷载作用于上隧道数值模型（工况C1），改变施加位置，建立地铁行车荷载作用于下隧道（工况C2）和双隧道（工况C3）的两组数值模型，开展不同荷载施加位置对地层和重叠隧道变形影响的研究。三种工况模拟方案见表 2。
表 2 模拟方案Table 2. Simulation schemes工况 地铁行车荷载施加位置 上隧道 下隧道 C1 √ × C2 × √ C3 √ √ 3. 结果分析
3.1 地层竖向位移
图 4为三种工况下，地层不同深度处的竖向位移。地层沉降为负值，隆起为正值。
由图 4（a）可以看出，在地表位置，三种工况均发生沉降，但工况C2和工况C1、C3曲线差异较大。隧道中心处最大竖向位移（Smax）由大到小为：工况C1、工况C3、工况C2，沉降槽宽度（i）均为1.43D。工况C2地表沉降最小，曲线最平缓，这由于地铁行车荷载施加在下隧道，下隧道与地表距离较远，上隧道阻隔荷载传递。工况C1和C3沉降曲线趋势相同，但工况C1大于工况C3。说明下隧道施加行车荷载减小地表沉降。这由于上、下隧道施加行车荷载叠加后互相削弱。
由图 4（b）可以看出，在隧道之间位置，三种工况均发生沉降，工况C1和C3沉降曲线呈“W”型。Smax由大到小为：工况C1、工况C3、工况C2，i比地表大，为1.67D。“W”型沉降的原因是：工况C1和C3行车荷载作用于上隧道，上隧道覆土厚度较小，存在地铁行车荷载作用时隧道周围地层形成约束反力，抑制变形。工况C1沉降大于工况C2，原因是工况C1取值位置在施加荷载下方，工况C2取值位置在施加荷载上方。
由图 4（c）可以看出，在下隧道下方位置，三种工况均发生沉降，工况C3沉降曲线非常平缓，几乎趋于直线。Smax最大为工况C2，工况C1次之，工况C3最小；与地表和隧道之间位置相比，i最大为2.16D。工况C3之所以平缓，可能是在上下同时施加荷载情况下，上下行车荷载之间相互作用，削弱周边地层竖向位移。
以上分析表明，不同位置施加行车荷载对地层竖向位移有明显影响。Smax值与取值点到行车荷载作用隧道距离有关，距离较近，Smax值则大；反之，则小。i值与数据提取位置相关，深度增加，i值增大。
3.2 地层水平位移
图 5是地铁行车荷载作用下地层水平位移。其中，图 5（a）是三种工况作用下右侧距隧道中心0.75 D处的地层水平位移，图 5（b）是工况C1在右侧距隧道中心不同距离（0.75D、1D、1.5D、2D和3D）的地层水平位移。地层水平位移向内为负值，向外为正值。
由图 5（a）可知，三种工况作用下，最大地层水平位移为工况C3，工况C1次之，最小为工况C2。工况C1和C3的最大水平位移发生在上隧道施加荷载位置，工况C2最大水平位移发生在下隧道施加荷载位置。这可能是由于工况C1和C3的地铁行车荷载施加位置在上隧道，工况C2施加在下隧道。此外，当深度小于3D时，工况C1和C3位移曲线相似；当深度大于3D时，工况C1和工况C2位移曲线相似。在上隧道施加荷载位置，工况C1和C3产生的水平位移向外，且为最大位移位置，工况C2产生的水平位移向内。在下隧道施加荷载位置，工况C1和C2产生向外位移，工况C3位移很小。这可能由工况C3中上下荷载互相作用抑制变形所导致。
由图 5（b）可知，随着距隧道中心的距离从小到大（0.75D，1D，1.5D，2D，3D），地层水平位移减小。当距离小于1D时，地层水平位移较大；当距离大于2D时，地层水平位移很小，距离1.5D介于两者之间。由此推断，距隧道中心1.5D为地铁行车荷载临界影响范围。
3.3 隧道纵向变形
图 6（a）为工况C1中隧道纵向变形矢量图。上、下隧道的变形向下，上隧道变形明显大于下隧道。这是工况C1只在上隧道施加地铁行车荷载导致。地铁行车荷载引发上隧道变形，向下传递进而引发下隧道变形，但传递过程能量损耗，使得下隧道变形较小。
图 6（b）为工况C2中隧道纵向变形矢量图。上、下隧道的变形向下；与工况C1不同的是，上隧道变形小于下隧道，但相差没有很大。因为工况C2只在下隧道施加地铁行车荷载，下隧道变形较大，但下隧道埋深较大抑制变形，没有像工况C1中两隧道变形差很大。
图 6（c）为工况C3中隧道纵向变形矢量图。两隧道变形向下，但上隧道变形远大于下隧道。这解释3.1节图 4（c）中工况C3沉降较小且曲线平缓的现象。可能是两隧道同时施加的地铁行车荷载相互耦合削弱荷载，抑制下隧道变形。
以上分析表明，地铁行车荷载施加于不同位置会对上、下隧道纵向变形产生不同影响。工况C1、C2和C3中两隧道纵向变形方向阐明地层位移沉降的原因。
3.4 隧道横向变形
图 7是三种工况作用下隧道横向变形，主要发生在顶部和底部。
在工况C1中，上隧道横向变形较大，最大值为25.6 mm，下隧道横向变形较小。在工况C2中，上隧道横向变形较小，几乎处处相等，下隧道横向变形较大，最大值为20 mm。在工况C3中，两隧道横向变形曲线相似，最大变形发生在隧道底部，上隧道最大变形为24 mm，下隧道最大变形为16.8 mm。
4. 结论
本文以天津地铁某双线重叠隧道为研究对象，用激振力函数确定地铁行车荷载，通过ABAQUS有限元软件，建立地铁行车荷载不同施加位置重叠隧道变形模型，分析地层和重叠隧道变形响应。得到如下结论：
（1）地层位移方面：地铁行车荷载的施加位置对地层竖向和水平位移产生响应。Smax值与取值位置到行车荷载作用隧道的距离有关；i值与数据提取位置相关。对于水平位移，距隧道中心1.5D为地铁行车荷载的临界影响范围。
（2）隧道变形方面：地铁行车荷载的施加位置对隧道纵向和横向变形产生影响。三种工况作用下，两隧道纵向变形均表现为整体下沉。两隧道同时施加地铁行车荷载会相互耦合，削弱荷载大小，抑制下隧道较大变形。工况C1中上隧道产生较大横向变形，下隧道变形值较小且几近不变；工况C2中隧道横向变形与C1相反；工况C3中在隧道底部两隧道产生较大变形。
-
![]()

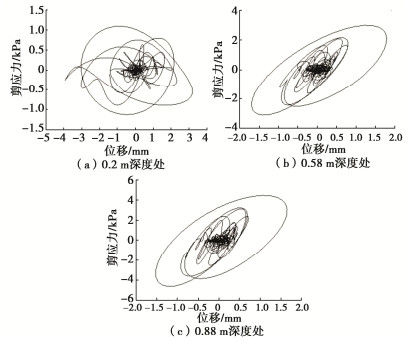

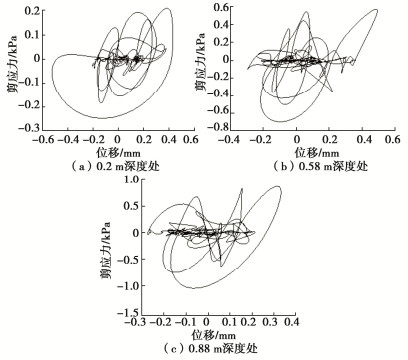

图 5 0.1g El-Centro地震动下土层剪应力-位移滞回曲线
Figure 5. Shear stress-displacement hysteresis curves of soil layers under El-Centro excitation of 0.1g
![]()

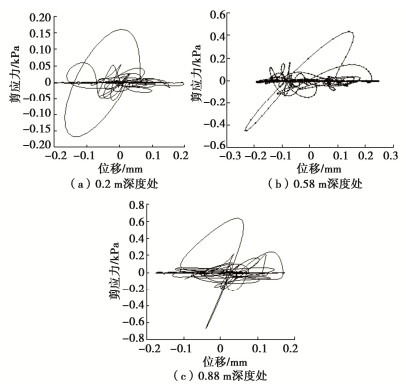

图 6 0.4g El-Centro地震动下土层剪应力-位移滞回曲线
Figure 6. Shear stress-displacement hysteresis curves of soil layers under El-Centro excitation of 0.4g
![]()

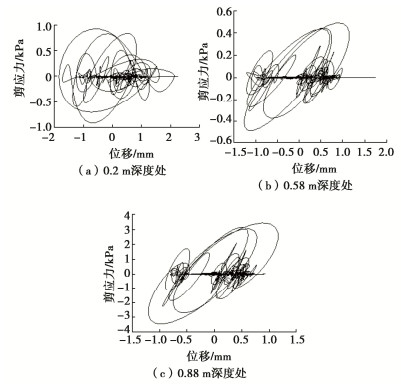

图 7 0.1g卧龙地震动下土层剪应力-位移滞回曲线
Figure 7. Shear stress-displacement hysteresis curves of soil layers under Wolong excitation of 0.1g
![]()
图 8 0.4g卧龙地震动下土层剪应力-位移滞回曲线
Figure 8. Shear stress-displacement hysteresis curves of soil layers under Wolong excitation of 0.4g
![]()

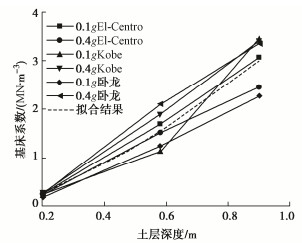

图 9 基床系数沿深度变化曲线
Figure 9. Variation curves of subgrade reaction coefficient along buried depth

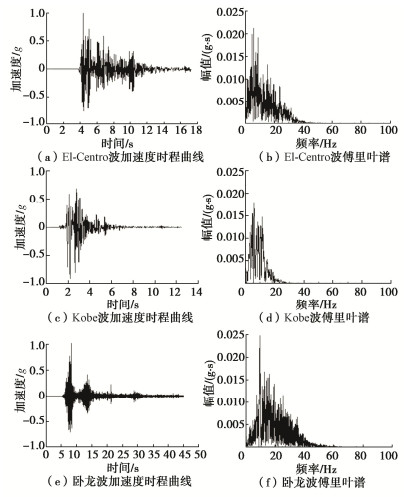

表 1 振动台加载工况
Table 1 Loading conditions of shaking table tests
工况 地震动 激励方向 PGA 1 El-Centro X 0.1g 2 Kobe X 0.1g 3 卧龙 X 0.1g 4 El-Centro X 0.4g 5 Kobe X 0.4g 6 卧龙 X 0.4g
下载: 导出CSV
表 2 土体物理性质
Table 2 Physical properties of soil
材料 密度/(kg·m-³) 弹性模量/Pa 泊松比 砂土 1700 9×107 0.22
下载: 导出CSV
表 3 方法1弹簧刚度取值结果
Table 3 Results of spring stiffness by method 1
弹簧位置 弹簧刚度/(106 N·m-1) 侧墙 压缩弹簧 17.5(8.75) 剪切弹簧 18.4(9.2) 顶底板 压缩弹簧 18.9(9.45) 剪切弹簧 23.6(11.8) 注：（）中为结构拐角处弹簧刚度。
下载: 导出CSV
表 4 方法2侧墙弹簧刚度
Table 4 Spring stiffnesses of side walls by method 2
深度/m 弹簧刚度/(106 N·m-1) 压缩弹簧 剪切弹簧 6 8.23 18.4(9.2) 6.96 18.64 7.92 20.78 8.88 22.87 9.84 24.93 10.8 26.96 11.76 28.96 12.72 30.93 13.68 32.88 14.64 34.81 15.6 18.36
下载: 导出CSV
表 5 方法2顶底板弹簧刚度
Table 5 Spring stiffnesses of roof and bottom plates by method 2
弹簧位置 深度/m 弹簧刚度/(106 N·m-1) 压缩弹簧 剪切弹簧 顶板 6.0 18.9(9.45) 16.22 (8.11) 底板 15.6 18.9(9.45) 36.18 (18.09) 注：（）中为结构拐角处弹簧刚度。
下载: 导出CSV
表 6 内力结果对比表
Table 6 Comparison of internal forces
控制截面 弯矩/(kN·m) 时程分析 方法1 误差/% 方法2 误差/% A 1101.29 765.502 30.49 804.963 26.91 B 1061.64 985.331 7.19 1084.02 2.11 C 1119.13 1011.19 9.64 1105.76 1.19 D 528.27 440.406 16.63 584.764 10.69
下载: 导出CSV
表 7 内力结果对比表
Table 7 Comparison of internal forces
分析方法 顶底板位移差/m 层间位移角 误差/% 时程分析法 0.040419 1/238 — 反应位移法1 0.043066 1/223 6.55 反应位移法2 0.040390 1/238 0.07
下载: 导出CSV
-
[1] 钱七虎. 现代城市地下空间开发利用技术及其发展趋势[J]. 铁道建筑技术, 2000(5): 1-6. doi: 10.3969/j.issn.1009-4539.2000.05.001 QIAN Qihu. Modern technology of underground space development and utilization in city and its developing trend[J]. Railway Construction Technology, 2000(5): 1-6. (in Chinese) doi: 10.3969/j.issn.1009-4539.2000.05.001
[2] 钱七虎. 能源地下结构与工程-助力"双碳"目标, 赋能绿色城市[J]. 深圳大学学报(理工版), 2022, 39(1): 1-2. https://www.cnki.com.cn/Article/CJFDTOTAL-SZDL202201014.htm QIAN Qihu. Energy geo-structure engineering: promote carbon peak and neutrality, empower green cities[J]. Journal of Shenzhen University Science and Engineering, 2022, 39(1): 1-2. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SZDL202201014.htm
[3] 杜修力, 李洋, 许成顺, 等. 1995年日本阪神地震大开地铁车站震害原因及成灾机理分析研究进展[J]. 岩土工程学报, 2018, 40(2): 223-236. doi: 10.11779/CJGE201802002 DU Xiuli, LI Yang, XU Chengshun, et al. Review on damage causes and disaster mechanism of Daikai subway station during 1995 Osaka-Kobe Earthquake[J]. Chinese Journal of Geotechnical Engineering, 2018, 40(2): 223-236. (in Chinese) doi: 10.11779/CJGE201802002
[4] WANG W L, WANG T T, SU J J, et al. Assessment of damage in mountain tunnels due to the Taiwan Chi-Chi Earthquake[J]. Tunnelling and Underground Space Technology, 2001, 16(3): 133-150. doi: 10.1016/S0886-7798(01)00047-5
[5] 崔光耀, 王明年, 于丽, 等. 汶川地震断层破碎带段隧道结构震害分析及震害机理研究[J]. 土木工程学报, 2013, 46(11): 122-127. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201311019.htm CUI Guangyao, WANG Mingnian, YU Li, et al. Study on the characteristics and mechanism of seismic damage for tunnel structures on fault rupture zone in Wenchuan seismic disastrous area[J]. China Civil Engineering Journal, 2013, 46(11): 122-127. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC201311019.htm
[6] 川岛一彦. 地下构筑物の耐震设计[M]. 鹿岛市: 鹿岛出版会, 1994. KAWAJIMA K. A Seismic Design of Underground Structure[M]. Kashina Shi: Kajima Institute Publishing Co., Ltd., 1994. (in Japanese)
[7] AKIRA T. A study on loading method of seismic deformation method[J]. Proceedings of the Japan Society of Civil Engineers, 1992, 441(1): 157-166. (in Japanese) https://www.cnki.com.cn/Article/CJFDTOTAL-JTTE202305003.htm [8] 董正方, 王君杰, 王文彪, 等. 基于土层位移差的地下结构抗震反应位移法分析[J]. 振动与冲击, 2013, 32(7): 38-42, 47. https://www.cnki.com.cn/Article/CJFDTOTAL-ZDCJ201307010.htm DONG Zhengfang, WANG Junjie, WANG Wenbiao, et al. Response displacement method for seismic analysis of underground structures based on soil layers displacement difference[J]. Journal of Vibration and Shock, 2013, 32(7): 38-42, 47. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZDCJ201307010.htm
[9] 李亮, 杨晓慧, 杜修力. 地下结构地震反应计算的改进的反应位移法[J]. 岩土工程学报, 2014, 36(7): 1360-1364. doi: 10.11779/CJGE201407021 LI Liang, YANG Xiaohui, DU Xiuli. Improved response displacement method for evaluating seismic responses of underground structures[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(7): 1360-1364. (in Chinese) doi: 10.11779/CJGE201407021
[10] 刘晶波, 王文晖, 刘祥庆. 地下结构抗震分析方法对比研究[C]//防振减灾工程理论与实践新进展(纪念汶川地震一周年)——第四届全国防震减灾工程学术研讨会会议论文集. 福州, 2009. LIU Jingbo, WANG Wenhui, LIU Xiangqing. Comparison of the common methods in seismic analysis of the underground structure[C]// New Progress in Theory and Practice of Vibration Prevention and Disaster Reduction Engineering (to Commemorate the First Anniversary of the Wenchuan Earthquake)—Proceedings of the Fourth National Conference on Earthquake Prevention and Disaster Reduction Engineering, Fuzhou, 2009. (in Chinese)
[11] 丁德云, 杨秀仁. 反应位移法抗震设计中地基弹簧系数取值的探讨[J]. 地震工程学报, 2016, 38(5): 685-692. https://www.cnki.com.cn/Article/CJFDTOTAL-ZBDZ201605003.htm DING Deyun, YANG Xiuren. Discussion on the spring constant of ground foundation in the seismic design of underground structures using the response displacement method[J]. China Earthquake Engineering Journal, 2016, 38(5): 685-692. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZBDZ201605003.htm
[12] 徐琨鹏, 景立平, 宾佳. 四种地下结构抗震设计简化分析方法对比[J]. 震灾防御技术, 2019, 14(2): 281-292. https://www.cnki.com.cn/Article/CJFDTOTAL-ZZFY201902003.htm XU Kunpeng, JING Liping, BIN Jia. Comparison of four simplified analytical methods for seismic design of underground structures[J]. Technology for Earthquake Disaster Prevention, 2019, 14(2): 281-292. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZZFY201902003.htm
[13] 顾志超. 地下道路结构中反应位移法计算参数影响分析[J]. 城市道桥与防洪, 2021(6): 224-226, 245, 25. https://www.cnki.com.cn/Article/CJFDTOTAL-CSDQ202106059.htm GU Zhichao. Analysis on influence of calculating parameters of response displacement method in underground road structure[J]. Urban Roads Bridges & Flood Control, 2021(6): 224-226, 245, 25. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-CSDQ202106059.htm
[14] 许成顺, 豆鹏飞, 杜修力, 等. 基于自由场大型振动台试验的饱和砂土固-液相变特征研究[J]. 岩土力学, 2020, 41(7): 2189-2198. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202007005.htm XU Chengshun, DOU Pengfei, DU Xiuli, et al. Study on solid-liquid phase transition characteristics of saturated sand based on large shaking table test on free field[J]. Rock and Soil Mechanics, 2020, 41(7): 2189-2198. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202007005.htm
[15] 徐琨鹏, 景立平, 宾佳, 等. 地下结构抗震分析中基床系数取值试验研究[J]. 西南交通大学学报, 2021, 56(5): 1035-1042. https://www.cnki.com.cn/Article/CJFDTOTAL-XNJT202105019.htm XU Kunpeng, JING Liping, BIN Jia, et al. Experimental study on coefficient value of subgrade reaction in seismic analysis of underground structures[J]. Journal of Southwest Jiaotong University, 2021, 56(5): 1035-1042. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-XNJT202105019.htm
[16] 李英民, 王璐, 刘阳冰, 等. 地下结构抗震计算地基弹簧系数取值方法研究[J]. 地震工程与工程振动, 2012, 32(1): 106-113. https://www.cnki.com.cn/Article/CJFDTOTAL-DGGC201201017.htm LI Yingmin, WANG Lu, LIU Yangbing, et al. Analysis of methods for determining the spring constant of ground foundation in seismic design of underground structures[J]. Journal of Earthquake Engineering and Engineering Vibration, 2012, 32(1): 106-113. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DGGC201201017.htm
[17] 陶连金, 索新爱, 安军海, 等. 地下结构抗震分析的反应位移法研究[J]. 地下空间与工程学报, 2016, 12(增刊1): 89-94. https://www.cnki.com.cn/Article/CJFDTOTAL-BASE2016S1015.htm TAO Lianjin, SUO Xin'ai, AN Junhai, et al. Research on response displacement method in aseismic analysis for underground structures[J]. Chinese Journal of Underground Space and Engineering, 2016, 12(S1): 89-94. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BASE2016S1015.htm
[18] 刘晶波, 王文晖, 张小波, 等. 地下结构横断面地震反应分析的反应位移法研究[J]. 岩石力学与工程学报, 2013, 32(1): 161-167. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201301021.htm LIU Jingbo, WANG Wenhui, ZHANG Xiaobo, et al. Research on response deformation method in seismic analysis of underground structure[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(1): 161-167. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201301021.htm
[19] 禹海涛, 张正伟, 段科萍, 等. 反应位移法在圆形隧道抗震分析中的适用性评价[J]. 结构工程师, 2018, 34(增刊1): 138-145. https://www.cnki.com.cn/Article/CJFDTOTAL-JGGC2018S1021.htm YU Haitao, ZHANG Zhengwei, DUAN Keping, et al. Adaptability evaluation of response displacement method in seismic analysis of circular tunnel[J]. Structural Engineers, 2018, 34(S1): 138-145. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JGGC2018S1021.htm
[20] 宾佳, 景立平, 崔杰, 等. 反应位移法中弹簧系数求解方法改进研究[J]. 地震工程学报, 2014, 36(3): 525-531. https://www.cnki.com.cn/Article/CJFDTOTAL-ZBDZ201403017.htm BIN Jia, JING Liping, CUI Jie, et al. Improvement of spring constant calculation in response displacement method[J]. China Earthquake Engineering Journal, 2014, 36(3): 525-531. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZBDZ201403017.htm
[21] 杜修力, 乔磊, 许紫刚, 等. 反应位移法中地基弹簧刚度系数求解方法对比研究[J]. 防灾减灾工程学报, 2021, 41(2): 246-254. https://www.cnki.com.cn/Article/CJFDTOTAL-DZXK202102007.htm DU Xiuli, QIAO Lei, XU Zigang, et al. Comparative study on solution methods of foundation spring stiffness coefficient in response displacement method[J]. Journal of Disaster Prevention and Mitigation Engineering, 2021, 41(2): 246-254. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DZXK202102007.htm
[22] 城市轨道交通结构抗震设计规范: GB 50909—2014[S]. 北京: 中国计划出版社, 2014. Code for Seismic Design of Urban Rail Transit Structures: GB 50909—2014[S]. Beijing: China Planning Press, 2014. (in Chinese)
[23] 地下结构抗震设计标准: GB/T 51336—2018[S]. 北京: 中国建筑出版社, 2018. Standard for Seismic Design of Underground Structures: GB/T 51336—2018[S]. Beijing: China Architecture & Building Press, 2018. (in Chinese)
[24] 核电厂抗震设计标准: GB 50267—2019[S]. 北京: 中国计划出版社, 2019. Standard for Seismic Design of Nuclear Power Plants: GB 50267—2019[S]. Beijing: China Planning Press, 2019. (in Chinese)
[25] 地下铁道建筑结构抗震设计规范: DG/TJ08-2064—2009[S]. 北京: 中国建筑出版社, 2009. Code for Seismic Design of Subway Structures. DG/TJ08-2064—2009[S]. Beijing: China Architecture & Building Press, 2009. (in Chinese)
[26] 城市轨道交通岩土工程勘察规: GB 50307—2012[S]. 北京: 中国计划出版社, 2012. Code for Geotechnical Investigations of Urban Rail Transit: GB 50307—2012[S]. Beijing: China Planning Press, 2012. (in Chinese)
[27] Japan Society of Civil Engineers. Earthquake Resistant Design Codes in Japan[S]. 2000.
[28] ZEGHAL M, ELGAMAL A W, TANG H T, et al. Lotung downhole array. Ⅱ: evaluation of soil nonlinear properties[J]. Journal of Geotechnical Engineering, 1995, 121(4): 363-378.
[29] 孙海峰, 景立平, 王宁伟, 等. 振动台多功能叠层剪切箱研制[J]. 岩石力学与工程学报, 2011, 30(12): 2498-2506. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201112015.htm SUN Haifeng, JING Liping, WANG Ningwei, et al. Development of multifunctional laminar shear container for shaking table test[J]. Chinese Journal of Rock Mechanics and Engineering, 2011, 30(12): 2498-2506. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201112015.htm
[30] 程新俊, 景立平, 崔杰, 等. 不同场地沉管隧道振动台模型试验研究[J]. 西南交通大学学报, 2017, 52(6): 1113-1120. https://www.cnki.com.cn/Article/CJFDTOTAL-XNJT201706011.htm CHENG Xinjun, JING Liping, CUI Jie, et al. Research of shaking table model tests on immersed tunnels under different conditions[J]. Journal of Southwest Jiaotong University, 2017, 52(6): 1113-1120. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-XNJT201706011.htm
[31] KO Y Y, CHEN C H. On the variation of mechanical properties of saturated sand during liquefaction observed in shaking table tests[J]. Soil Dynamics and Earthquake Engineering, 2020, 129: 105946.
-
