冲击载荷作用下预应力锚杆锚固阻裂效应试验研究

祖国利; 王俊; 宁建国; 蒲志强; 闫立恒; 任志伟; 胡浩

doi:10.11779/CJGE20221348

冲击载荷作用下预应力锚杆锚固阻裂效应试验研究 English Version

祖国利^1,,
王俊^{1, 2, ,},
宁建国¹,
蒲志强²,
闫立恒³,
任志伟¹,
胡浩⁴

1.
山东科技大学能源与矿业工程学院, 山东青岛 266590
2.
山东能源集团西北矿业有限公司, 陕西西安 710018
3.
山东能源淄博矿业集团责任有限公司, 山东淄博 255000
4.
安徽理工大学, 安徽淮南 232000

基金项目:

国家自然科学基金项目 52074170

国家自然科学基金项目 51904163

深部煤矿采动响应与灾害预防国家重点实验室开放基金项目 SKLMRDPC21KF05

详细信息

作者简介:
祖国利(1999—)，男，硕士，主要从事矿山压力与岩层控制方面的研究工作。E-mail：15726421761@163.com

通讯作者:
王俊, E-mail: wangjunsdkjd@126.com

中图分类号: TU456
计量
- 文章访问数: 0
- HTML全文浏览量: 0
- PDF下载量: 0
出版历程
- 收稿日期: 2022-10-31
- 网络出版日期: 2023-04-05

Experimental study on anchoring crack-resistance effects of prestressed anchor under impact loads

1.
College of Energy and Mining Engineering, Shandong University of Science and Technology, Qingdao 266590, China
2.
Shandong Energy Group XIBEI Mining Co., Xi'an 710018, China
3.
Shandong Energy ZIBO Mining Group Co., Zibo 255000, China
4.
Anhui University of Science and Technology, Huainan 232000, China

摘要

摘要: 在采动应力、冲击动载作用下，深部巷道围岩原生裂隙进行发育、扩展、失稳是深部围岩动力灾害的重要诱因，通过锚杆支护增加破碎围岩完整性，抑制原生裂隙的再度扩展是预防围岩动力灾害的重要手段。为此，采用分离式霍普金森压杆试验系统开展端锚、全锚、让压+端锚3种锚固方式及端头锚固不同预紧力矩条件下预应力锚杆CCNBD试件的冲击动载试验，分析了预应力锚杆对岩体动态断裂韧性、裂纹起裂时间、裂纹扩展速度的影响规律，揭示冲击载荷作用下预应力锚杆锚固阻裂效应。研究结果表明：①预应力锚杆阻裂效应表现为提高岩体动态断裂韧性、延缓裂纹起裂时间与降低裂纹扩展速度；②高预紧力端头锚固与全长锚固均有助于锚杆发挥锚固阻裂效应，其强化顺序依次为全长锚固＞端头锚固＞让压+端头锚固，后者因让压结构补偿了裂纹扩展空间，弱化了锚固阻裂效应；③冲击载荷作用下加锚岩体变形破坏过程具有裂纹孕育阶段、裂纹扩展阶段、锚杆承载阶段3个阶段，高预紧力矩与全长锚固时锚杆轴向应力在裂纹扩展阶段增速最明显，锚杆锚固阻裂效应最明显。研究成果对深部动载巷道锚固支护工程具有一定的理论指导及借鉴意义。
- 冲击载荷 /
- 预紧力 /
- 锚固方式 /
- 动态断裂韧性 /
- 阻裂效应
Abstract: Under the action of mining stresses and impact dynamic loads, the development, expansion and instability of the primary fissures in the surrounding rock of deep roadways are an important cause for the dynamic disasters of the deep surrounding rock, and increasing the integrity of broken surrounding rock and inhibiting the re-expansion of the primary fissures by using the anchor supports are an important method to prevent the dynamic disasters in the surrounding rock. To this end, the impact dynamic load tests are performed on CCNBD specimens of prestressing anchor under different preloading moments of end anchor, and three anchoring methods of end anchor, full anchor and yield pressure + end anchor are adopted using the split Hopkinson pressure bar test system. The effects of various factors on the dynamic fracture toughness, crack initiation time and crack expansion rate of the anchored rock mass are analyzed to reveal the crack-resistance effects of the prestressed anchors under impact loads. The results show that: (1) The crack-resistance effects of the prestressed anchors improve the macro-dynamic fracture toughness of the anchored rock mass and delay the micro-crack initiation time and reduce the expansion rate. (2) Both the high preloading end anchorage and the full-length anchorage help anchors develop the crack-resistance effects. Their strengthening order is full-length anchorage > end anchorage > yield pressure + end anchorage. The third method weakens the crack-resistance effects because the yield pressure structures compensates for the crack expansion space. (3) The deformation and damage process of anchored rock mass under impact loads has three stages: crack breeding stage, crack expansion stage and anchor bearing stage. The axial stress of the anchor rod with high preloading moment and full-length anchoring has the most apparent growth rate in the crack expansion stage, and the crack-resistance effects are the most obvious. The research results have some theoretical guidance and reference significance for the anchorage support projects of deep dynamic load roadways.
- impact load /
- preloading force /
- anchoring method /
- dynamic fracture toughness /
- crack-resistance effect

HTML全文

0. 引言

桩基础作为一种常见的建筑物基础形式其荷载传递形式、内力响应分析、桩土相互作用、桩侧摩阻力分析等问题一直以来都是研究的热点问题^[1-12]，准确掌握桩侧阻力、桩端阻力、桩身轴力及桩周土沉降量等响应指标对桩基础的设计至关重要。相关学者近年来对该问题进行了深入研究，取得了广泛的成果，但相关研究在计算或试验当中考虑桩土固结位移时均按经典达西定律考虑土体固结沉降，并未考虑土中孔隙水压力的非达西流性质。

近年来，针对非达西流动的土体固结沉降研究越来越引起学者的重视。于光明等^[13]基于非达西流动定律推导得出一维固非线性方程，得出超孔隙水压数值解答，建立了桩周土体固结沉降计算模型，进而通过荷载传递法得出桩基础的各项响应指标；刘忠玉等^[14]通过引入非达西定律修正了砂井地基固结方程，用隐式有限差分法进行了数值求解；刘忠玉等^[15]为讨论黏性土变形的黏弹塑性和非达西流影响效应，引入了统一硬化本构模型和非达西定律，修正了一维太沙基固结方程，并给出了数值解答；于光明等^[16]通过引入非达西定律建立了考虑固结和流变共同作用下的软土地基变形沉降计算模型，研究结果表明考虑固结流变共同作用对单桩承载力的不利影响非常重要。

针对目前在黄土地区鲜有考虑土体非达西流性质的情况，本文通过引入非达西流定律，并考虑桩周土层的非线性，建立改进的一维太沙基固结方程，进而通过荷载传递法求解超长桩的桩侧阻力、桩身轴力等，并通过某桩基础浸水试验对本文提出的计算方法进行验证分析。

1. 考虑非达西流的分层土沉降力学模型建立

1.1 基本假定

本文假设：①桩周土体假设为各向同性的非均质土；②孔隙水压力不可压缩，且仅考虑在径向渗流；③桩周土体为弹性体，不考虑塑性和蠕变特性；④桩侧剪应力微段内均匀分布；⑤桩体为弹性体；⑥土体固结过程中孔隙水按非达西流体考虑。

1.2 考虑非达西流的孔隙水压力计算

当土中水力梯度较低时，土中的水流流动不符合传统的达西定律，而是按照非达西流定律进行流动。本文在前人研究的基础上拟采用的非达西流定律^[17]，其计算流速的方程为

$v = - k[i - {i_0}(1 - {{\text{e}}^{\frac{{ - i}}{{{i_0}}}}})]\text{，}$

(1)

式中，v为渗流流速，k为土渗透系数，i为水力梯度，i₀为临界水力梯度。

非达西流定律描述的问题可以归结为：当土中水利梯度小于临界水力梯度时，土中水的渗流体现为非达西流规律；当大于或等于临界水利，该模型即退化为达西定律。

水力梯度和孔隙水压力的关系为

$i = \frac{1}{{{\gamma _{\text{w}}}}}\frac{{\partial u}}{{\partial z}}。$

(2)

将式（1）代入式（2）中，即可得到一组关于孔隙水压力和土中水流速的关系：

$v = - k\left[ {\frac{1}{{{\gamma _{\text{w}}}}}\frac{{\partial u}}{{\partial z}} - {i_0}(1 - {{\text{e}}^{ - \frac{{{i_0}}}{{{\gamma _w}}}\frac{{\partial u}}{{\partial z}}}})} \right]。$

(3)

根据单位时间内单元土体排水量等于单位土体体积与流速沿深度方向速度的变化量的乘积，

${\text{d}}q = \frac{{\partial v}}{{\partial z}}\Delta V\text{，}$

(4)

式中，ΔV为单位土体体积。

而单位体积土体内的流量差为

$\frac{{\partial V}}{{\partial t}} = \frac{{\Delta V}}{{1 + e}}{a_{\text{v}}}\frac{{\partial u}}{{\partial t}}。$

(5)

最后，在一维固结且只考虑径向渗流的情况下，令式（4），（5）相等，得到：

$\frac{{\partial v}}{{\partial z}}\Delta V = \frac{{\Delta V}}{{1 + e}}{a_{\text{v}}}\frac{{\partial u}}{{\partial t}}。$

(6)

将式（3）代入到式（6）当中得

$- k\left( {\frac{1}{{{\gamma _{\text{w}}}}}\frac{{{\partial ^2}u}}{{\partial {z^2}}} + \frac{{i_0^2}}{{{\gamma _{\text{w}}}}}\frac{{{\partial ^2}u}}{{\partial {z^2}}}{{\text{e}}^{ - \frac{{{i_0}}}{{{\gamma _{\text{w}}}}}\frac{{\partial u}}{{\partial z}}}}} \right)\Delta V = \frac{{\Delta V}}{{1 + e}}{a_{\text{v}}}\frac{{\partial u}}{{\partial t}}\text{，}$

(7)

式中，k为土体渗透系数， ${\gamma _{\text{w}}}$ 为水的重度，i₀为临界水力梯度，e为土体的孔隙比， ${a_{\text{v}}}$ 为土体的压缩系数ΔV为土体微元体积， ${a_{\text{v}}}$ =ΔxΔyΔz。

式（7）即为考虑非达西流影响的土中孔隙水压力的计算表达式。

根据泰勒展开式原理，现对式（7）进行简化。参照泰勒展开式处理ex=1-x的原理，式（7）可表示为

$\frac{{ - ki_0^3}}{{\gamma _{\text{w}}^2}}\frac{{{\partial ^3}u}}{{\partial {z^3}}} - \left( {\frac{k}{{{\gamma _{\text{w}}}}} + \frac{{ki_0^2}}{{{\gamma _{\text{w}}}}}} \right)\frac{{{\partial ^2}u}}{{\partial {z^2}}} - \frac{{{a_{\text{v}}}}}{{1 + e}}\frac{{\partial u}}{{\partial t}} = 0。$

(8)

由于已假定孔隙水压力不可压缩，且仅考虑径向渗流，故可考虑孔隙水压力仅与径向与时间相关，记为u(z, t)，并令 $\frac{{ - ki_0^3}}{{\gamma _{\text{w}}^2}} = A$ ， $- \left( {\frac{k}{{{\gamma _{\text{w}}}}} + \frac{{ki_0^2}}{{{\gamma _{\text{w}}}}}} \right) = B$ ， $- \frac{{{a_{\text{v}}}}}{{1 + e}} = C$ ，则式（8）转化为

$A\frac{{{\partial ^3}u(z, t)}}{{{\text{d}}{z^3}}} + B\frac{{{\partial ^2}u(z, t)}}{{{\text{d}}{z^2}}} + C\frac{{\partial u(z, t)}}{{{\text{d}}t}} = 0。$

(9)

式（9）为一个三阶偏微分方程，整理后可得

$\frac{{\partial u(z, t)}}{{{\text{d}}t}} = - \frac{A}{C}\frac{{{\partial ^3}u(z, t)}}{{{\text{d}}{z^3}}} - \frac{B}{C}\frac{{{\partial ^2}u(z, t)}}{{{\text{d}}{z^2}}}。$

(10)

可考虑采用中心差分法对上述孔隙水压力关于时间和空间的偏导数进行近似代替后变为

${u_{i, j + 1}} = - \frac{{\Delta (t)}}{{C{h^2}}}\left\{ {\frac{A}{h}\left[ {{u_{i + 2, j}} - 3({u_{i + 1, j}} - {u_{i, j}}) - {u_{i - 1, j}}} \right]} \right. + \\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ B({u}_{i+1, j}-2{u}_{i, j}+{u}_{i-1, j})\begin{array}{l}\\ \end{array}\}\text{+}{u}_{i, j}\text{ }\text{，}$

(11)

式中，u_{i, j}为沿土层深度方向第i点在第j时刻的孔隙水压力，Δ(t)为一个时间增量，h为任一土层的厚度。

根据现场试验的地质条件，可认为场地排水条件为单面排水（上部排水，下部不排水）本计算方法拟定的初始条件及边界条件为

$\left. \begin{array}{l} u(0, t)=0\text{，}\\ u(z, 0)=q\text{，}\\ \frac{\partial u(z, t)}{\partial z}(z=H, t)=0。\end{array} \right\}$

(12)

根据通解（11）及边界初始条件（12），即可求解土中任意点的孔隙水压力值。

1.3 土体固结沉降计算

根据土体沉降的定义，可认为土体的最终沉降量是基于沿桩身长度所有单位土体应变量的总和，而根据基本假设，认为桩周土体为弹性体，故土体的应力应变关系符合胡克定律，

${w_{\text{c}}} = \int_0^H {{\varepsilon _z}(z, t){\text{d}}z} 。$

(13)

将土体沉降连续方程根据土层的分布情况离散化，即认为

${w_{\text{c}}} = \int_0^H {{\varepsilon _z}(z, t){\text{d}}z} = \mathop \sum \limits_{i = 1}^n {\varepsilon _z}(z, t)h 。$

(14)

而土体在某一时刻、某一深度处的应变可以根据胡克定律表示为

$\mathop \sum \limits_{i = 1}^n {\varepsilon _z}(z, t) = \mathop \sum \limits_{i = 1}^n \frac{{{{\sigma '}_i}(z, t)}}{{{E_i}}}\text{，}$

(15)

式中，n为桩周土层数， ${\sigma '_i}(z, t)$ 为桩周土体有效应力，根据有效应力原理， ${\sigma '_i}(z, t)$ 可表示为

${\sigma '_i}(z, t) = q - u(z, t)。$

(16)

将式（11）代入式（16）即得土体有效应力，再将式（16）代入式（15）得土体的分层应变总和，最后将式（15）代入式（14）即获得土体的最终沉降量。

2. 超长桩荷载传递分析

2.1 桩侧荷载传递基本方程

依据桩土相对位移的定义：

${w_{\text{p}}} - {w_{\text{c}}} = \tau {r_0}\int_{{r_0}}^{{r_{\text{m}}}} {\frac{{{\text{d}}z}}{{{G_{{\text{s}}1}}z}}} 。$

(17)

对式（17）进行简单处理后得

$\tau = k({w_{\text{p}}} - {w_{\text{c}}})\text{，}$

(18)

式中，k为桩侧剪切刚度， $k = \frac{{{G_{{\text{s}}1}}}}{{{r_0}{\text{ln}}({r_{\text{m}}}/{r_0})}}$ ，r₀为桩身半径，r_m为桩的最大影响半径。其计算方法按区分端承桩^[18]与摩擦桩^[19]进行确定。

然后根据桩身轴向荷载与桩单元变形之间的平衡关系：

$\frac{{\partial {w_{\text{p}}}(z)}}{{\partial z}} = - \frac{{P(z)}}{{{E_{\text{p}}}{A_p}}}。$

(19)

根据桩身单元平衡关系，任取一个桩身单元，其上下截面桩身压缩量与轴力合力之间的关系：

${w_{\text{p}}}(i) - {w_{\text{p}}}(i + 1) = \frac{{(P(i) + P(i + 1)){h_i}}}{{2{E_{\text{p}}}{A_{\text{p}}}}}\text{，}$

(20)

式中，h_i为任取桩单元的厚度。代入到式（18）中即得桩侧剪切应力函数式（20）。

2.2 桩侧阻力平衡方程

根据选定的任意桩单元平衡关系，侧阻力和桩身轴力之间的关系为

$\frac{{\partial P(z)}}{{\partial z}} = - 2{{\rm{\mathsf{π} }}}{r_0}\tau (z)。$

(21)

对式（21）进行积分，并根据任意桩单元平衡关系，可得式（21）的离散表达形式：

$P(i + 1) - P(i) = - 2{{\rm{\mathsf{π} }}}{r_0}\int_{{z_i}}^{{z_{i + 1}}} {\tau (z){\text{d}}z} 。$

(22)

然后，依据式（18）得出的桩侧剪切函数代入到式（22）中，即可得出桩身任意截面出的轴力表达式。至此，桩身的荷载传递关系全部得出。

3. 试验概况及结果分析

3.1 场地条件

本试验场地地层均匀且简单，桩长范围内主要为黄土状粉土，具有Ⅱ~Ⅳ级自重湿陷性，湿陷系数为0.001~0.065；粉土层下部为砂砾和泥岩，各土层主要性质如表 1所示。

表 1 场地土层特性

Table 1. Properties of soils

土层名称	厚度/m	压缩模量/MPa	地基承载力特征值/kPa
黄土状粉土层1	20左右	3.5~7.5	100~120
黄土状粉土层2	10左右	11.5	160
砂砾层	2.8~4.9	25.0	320
泥岩	未穿透	38.0	400

下载: 导出CSV

| 显示表格

3.2 试验布置及传感器埋设情况

本试验用桩桩径0.8 m，桩长26 m。以试验桩为中心设置一个直径约为3.0 m的浸水坑，坑深约1.0 m，浸水试验时水头基本与地表平行，为加速浸水速率，在桩周每45°设置一个PVC注水管，管上钻有注水孔，试验布置如图 1所示。

图 1 浸水装置

Figure 1. Immersion device

下载: 全尺寸图片幻灯片

为监测浸水状态下的桩身响应，沿试桩深度共计布置22组钢筋应力计，15组混凝土应变计；在桩端均匀布置4个压力盒；在0~-14.5 m范围内每隔2 m布置一个分层沉降计，共计布置7组（图 2，3）。

图 2 浸水试验

Figure 2. Immersion tests

下载: 全尺寸图片幻灯片

图 3 传感器埋设

Figure 3. Embedment of sensors

下载: 全尺寸图片幻灯片

试验过程中先进行了静载试验，之后进行浸水试验，由于本文理论只计算非达西渗流的负摩阻力，故下文中的摩阻力和轴力变化曲线均为静载试验之后与浸水试验之后的差值曲线。

3.3 试验结果与理论计算结果对比

（1）土体沉降计算对比

由于试验采用桩顶浸水和桩周注水孔分段渗透导致桩周土分段湿陷，故随着土层深度的增加，土体的沉降规律出现了多峰值状态。因此，在计算分析过程中可按照分段计算的原则来提高计算精度，即可认为将桩分割成为多段桩进行分析。由于本次试验的分层沉降计只设置到桩顶向下14 m处，故为保持与理论计算数值的一致性，图 4中并未标出14~22 m处的土体沉降数值。试验选取的曲线为第13天时土体最大沉降量时的曲线。

图 4 土体沉降沿深度变化曲线

Figure 4. Variation curves of soil settlement along depth

下载: 全尺寸图片幻灯片

由图 4可以看出，依据非达西流计算方法得出的土体沉降曲线与试验所得结果基本一致，误差较小。依据非达西流计算方法得出的最大值为223.78 mm，试验最大值为220.72 mm，而依据达西流计算方法得出的最大值为240.12 mm。由此可以看出依据达西流计算方法得出的数值最大，这是由于虽然非达西定律只对孔隙水压力消散的快慢有影响，对最终固结完成时的孔隙水压力消散没有影响，但在浸水至第13天时，土体并未完成固结沉降，而达西定律对孔隙水压力的消散要快于非达西定律，故而产生的土体沉降在此时要大于非达西定律产生的土体沉降。

（2）桩身侧摩阻力计算对比

由于浸水方式的特殊性，本试验结果与传统的桩侧摩阻力分布结果不同。本试验结果显示：侧摩阻力沿桩身存在多个零点，即负摩阻力沿桩长呈现出多峰值状，导致正、负摩阻力出现交错分布状，其负摩阻力峰值分别为314，228，312 kPa；其正摩阻力峰值分别为87.4，235，121，473 kPa。同样选取浸水第13天的桩身侧摩阻力进行分析。

图 5为桩侧摩阻力沿深度变化曲线。由图 5可以看出，依据达西流定律计算得出的桩侧负摩阻力最大，峰值分别为348，295，104，368 kPa，正摩阻力最小，峰值分别为78.4，212，101，421 kPa；依据非达西流定律计算得出的桩侧正摩阻力最大，峰值分别为90.4，288，185，589 kPa，负摩阻力最小，其峰值分别为278，192，102，242 kPa。这主要是由于在桩周土体并未达到固结状态下，依据达西流定律计算得出的土体沉降量最大，故而产生的下拉荷载最大，对桩周产生的负摩阻力峰值也就最大；反之，依据非达西流定律计算得出的土体沉降量最小，桩土相对位移最小，故而产生的负摩阻力峰值也就最小，正摩阻力峰值最大。

图 5 桩侧摩阻力沿深度变化曲线

Figure 5. Variation curves of side friction of pile along depth

下载: 全尺寸图片幻灯片

（3）桩身轴力计算对比

图 6为桩身轴力沿深度的变化曲线由。图 6可以看出，桩身最大轴力发生在中性点处，其分布曲线由于土体沉降为分段沉降，进而也出现了多个峰值状态，这主要是由于黄土遇水湿陷后，不同土层先后发生湿陷，导致出现多个湿陷层，因而出现了多个轴力的峰值点即轴力的极值点，极值分别发生在4，7，12.5，16 m深度处，其峰值分别为5180，5890，3490，5450 kN。

图 6 桩身轴力沿深度变化曲线

Figure 6. Variation curves of axial force of pile along depth

下载: 全尺寸图片幻灯片

依据达西流定律计算得出的桩身轴力最大，这主要是由于按照达西定律计算得出的桩侧负摩阻力最大，故而产生的下拉荷载也最大，故而其轴力也最大，其峰值分别为5540，6210，3510，5740 kN。依据非达西流定律得出的桩身轴力最小，其变化趋势依然是多峰值状态，其峰值分别为4710，5450，3250，5120 kN。这是由于在土体未达到固结状态下的某一时间点，依据非达西流定律得出的孔隙水压力最小，孔隙水压力消散速度慢于按照达西流定律的计算结果，故其土体的有效应力较小，进而导致土体沉降量较小，桩侧负摩阻力较小，故而下拉荷载较小，最终导致桩身的轴力也较小。

4. 结论

（1）本文建立的考虑非达西流影响下的侧摩阻力曲线与现场试验结果吻合性较好，证明本文提出的计算方法合理可行，可为类似地区桩基础设计提供参考。

（2）传统达西流计算得出的流速较大，导致孔隙水压力在未固结的某一时间点消散速度快于非达西流计算结果，这是达西流计算结果存在偏差的主要原因。

（3）与非达西流动结果相比，传统达西定律推算得出的桩侧正摩阻力值偏小，未能充分发挥桩侧正摩阻力和桩基础承载力，造成较大浪费，故在计算桩侧阻力及分析桩周土变形规律时考虑非达西流影响十分必要。

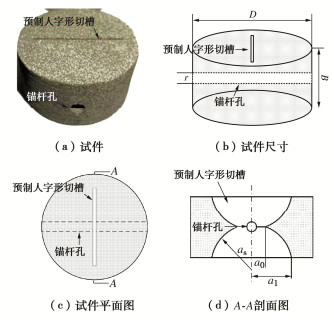

图 1 含裂隙试件制备与尺寸

Figure 1. Preparation and sizes of specimens containing cracks

下载: 全尺寸图片幻灯片

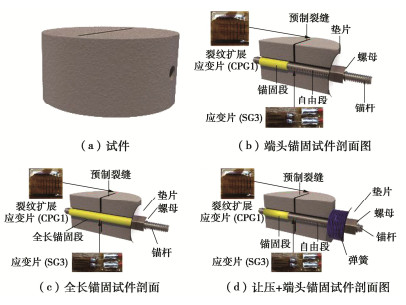

图 2 试件中应变片监测布置

Figure 2. Arrangement of strain gauge monitoring in specimens

下载: 全尺寸图片幻灯片

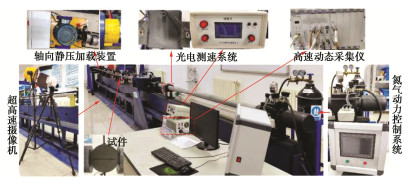

图 3 SHPB动载冲击试验系统

Figure 3. SHPB dynamic load impact test system

下载: 全尺寸图片幻灯片

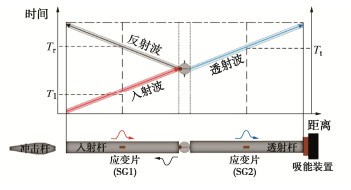

图 4 分离式霍普金森试验系统示意图

Figure 4. Schematic diagram of SHPB test system

下载: 全尺寸图片幻灯片

图 5 试件两侧动态应力

Figure 5. Dynamic stresses on two sides of specimen

下载: 全尺寸图片幻灯片

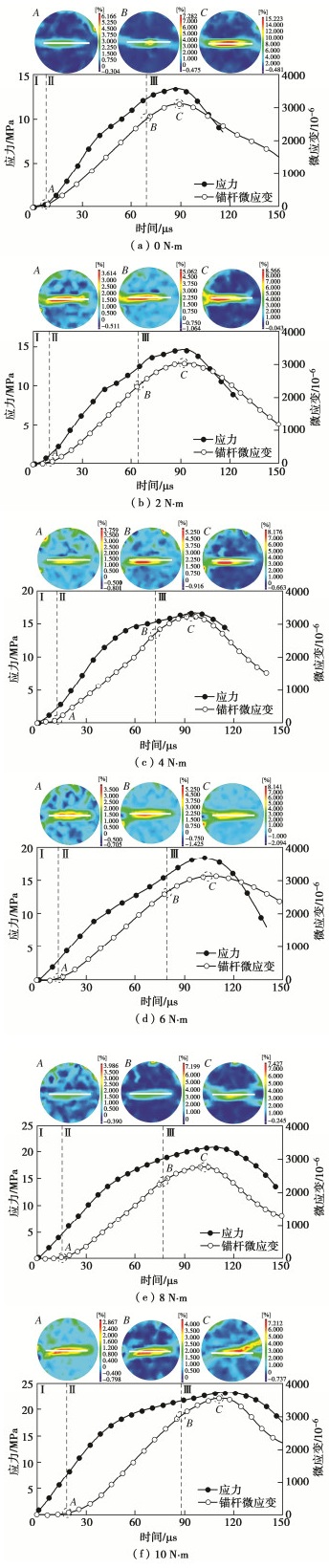

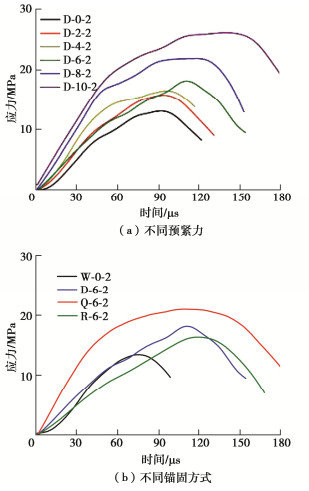

图 6 加锚岩体典型应力-时程曲线

Figure 6. Typical stress-time curves of anchored rock mass

下载: 全尺寸图片幻灯片

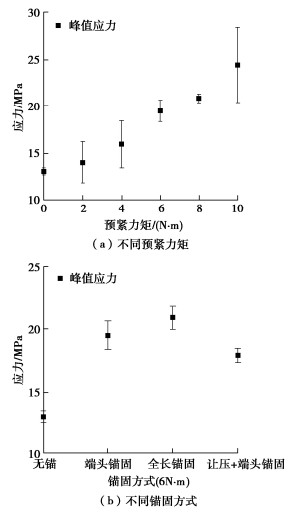

图 7 平均峰值应力

Figure 7. Average peak stresses

下载: 全尺寸图片幻灯片

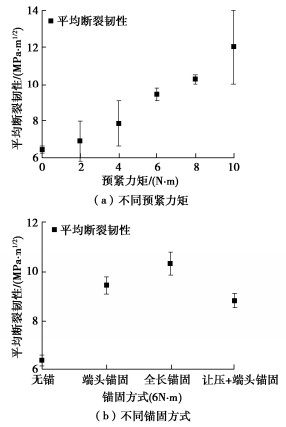

图 8 加锚岩体动态断裂韧性

Figure 8. Dynamic fracture toughnesses of anchored rock mass

下载: 全尺寸图片幻灯片

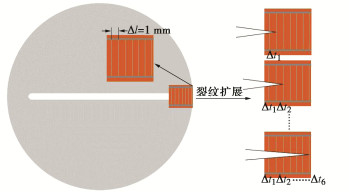

图 9 裂纹扩展应变片监测原理

Figure 9. Monitoring principle of crack extension strain gauge

下载: 全尺寸图片幻灯片

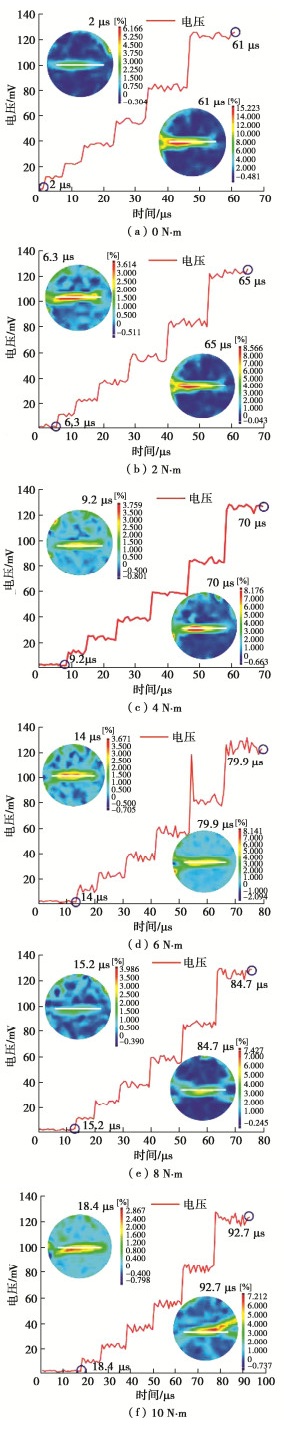

图 10 不同预紧力矩下加锚岩体典型裂纹扩展时程曲线

Figure 10. Typical time-history curves of crack expansion of anchored rock mass under different preloading torques

下载: 全尺寸图片幻灯片

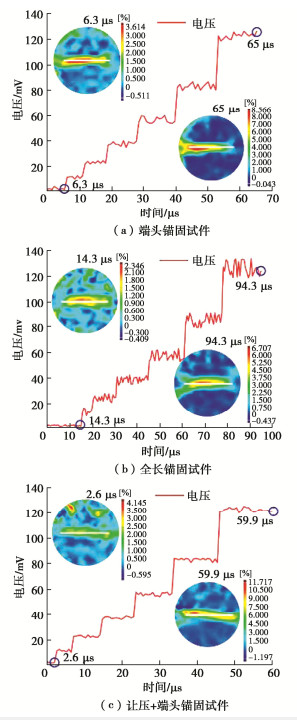

图 11 不同锚固方式加锚岩体典型裂纹扩展时程曲线

Figure 11. Typical time-history curves of crack expansion of anchored rock mass by different anchoring methods

下载: 全尺寸图片幻灯片

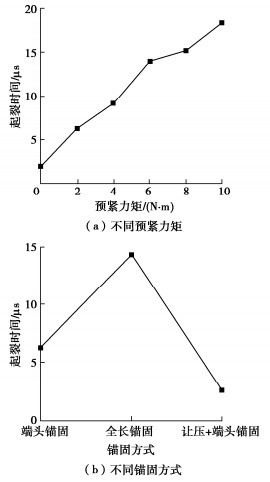

图 12 典型加锚岩体起裂时间

Figure 12. Typical fracture initiation time of anchored rock mass

下载: 全尺寸图片幻灯片

图 13 加锚岩体典型裂纹扩展速度与裂纹尖端位置关系曲线

Figure 13. Typical crack expansion rate of anchored rock mass versus position of crack tip

下载: 全尺寸图片幻灯片

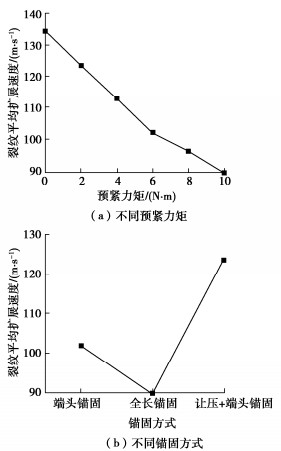

图 14 不同预紧力矩与锚固方式下裂纹平均扩展速度

Figure 14. Average crack expansion speeds under different preloading torque and anchoring method

下载: 全尺寸图片幻灯片

图 15 不同预紧力矩典型加锚岩体轴力时程曲线

Figure 15. Time-history curves of axial force of anchored rock mass under different preloading moments

下载: 全尺寸图片幻灯片

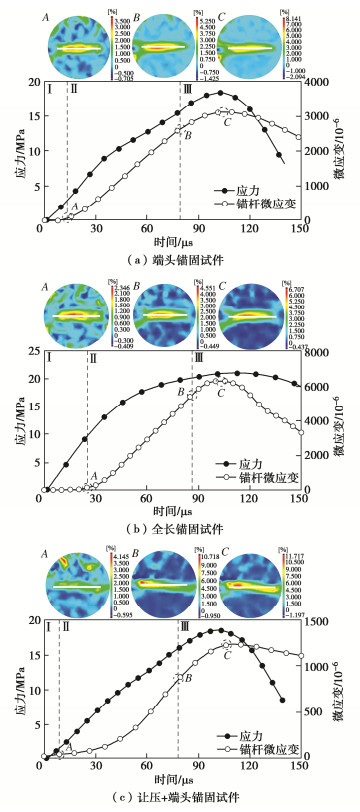

图 16 不同锚固方式典型加锚岩体轴力时程曲线

Figure 16. Time-history curves of axial force of a typical anchored rock mass by different anchoring methods

下载: 全尺寸图片幻灯片

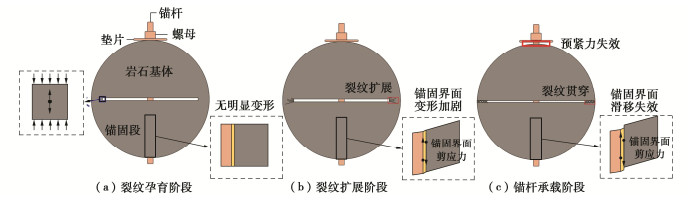

图 17 加锚岩体冲击动载加载过程示意图

Figure 17. Time-history curves of axial force of a typical anchored rock mass by different anchoring methods

下载: 全尺寸图片幻灯片

表 1 试件制备尺寸

Table 1 Sizes of specimen

直径D/mm	厚度B/mm	直切槽初始尺寸 ${a_0}$ /mm	直切槽最终尺寸 ${a_1}$ /mm	刀具半径 ${a_{\text{s}}}$ /mm
50	25	7	19	20

下载: 导出CSV

表 2 锚固系统力学参数

Table 2 Mechanical parameters of anchoring system

锚杆类型	直径/mm	延伸率/%	弹性模量/GPa	抗拉强度/MPa	屈服强度/MPa
现场锚杆	18	≥20	200	≥490	≥335
模拟锚杆	3	≥40	193	≥515	≥205

下载: 导出CSV

表 3 预紧力矩对照

Table 3 Comparison of preloading torques (单位: N·m)

实验室预紧力矩	0	2	4	6	8	10
现场预紧力矩	0	40	80	120	160	200

下载: 导出CSV

表 4 试验方案

Table 4 Test programs

试件编号	厚度D/mm	直径B/mm	预紧力矩/(N·m)	锚固方式
W-0-1	25.0	50.0	0	无锚
W-0-2	25.0	50.0
W-0-3	25.1	50.0
D-0-1	24.9	50.0	0	端头锚固
D-0-2	25.0	50.1
D-0-3	25.0	50.0
D-2-1	25.0	50.0	2	端头锚固
D-2-2	25.0	50.0
D-2-3	25.0	49.9
D-4-1	25.1	50.0	4	端头锚固
D-4-2	25.0	50.0
D-4-3	25.0	50.0
D-6-1	24.8	50.1	6	端头锚固
D-6-2	25.0	50.0
D-6-3	25.0	50.0
D-8-1	25.1	50.0	8	端头锚固
D-8-2	25.0	50.0
D-8-3	25.0	50.0
D-10-1	25.0	49.8	10	端头锚固
D-10-2	25.1	50.0
D-10-3	25.0	50.1
Q-6-1	25.0	50.0	6	全长锚固
Q-6-2	24.9	49.9
Q-6-3	25.0	50.0
R-6-1	25.0	50.0	6	让压+端头锚固
R-6-2	25.0	50.0
R-6-3	24.9	50.0

下载: 导出CSV

参考文献(22)

[1]	刘泉声, 雷广峰, 彭星新. 深部裂隙岩体锚固机制研究进展与思考[J]. 岩石力学与工程学报, 2016, 35(2): 312-332. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201602013.htm LIU Quansheng, LEI Guangfeng, PENG Xingxin. Advance and review on the anchoring mechanism in deep fractured rock mass[J]. Chinese Journal of Rock Mechanics and Engineering, 2016, 35(2): 312-332. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201602013.htm
[2]	齐庆新, 李一哲, 赵善坤, 等. 我国煤矿冲击地压发展70年: 理论与技术体系的建立与思考[J]. 煤炭科学技术, 2019, 47(9): 1-40. https://www.cnki.com.cn/Article/CJFDTOTAL-MTKJ201909001.htm QI Qingxin, LI Yizhe, ZHAO Shankun, et al. Seventy years development of coal mine rockburst in China: establishment and consideration of theory and technology system[J]. Coal Science and Technology, 2019, 47(9): 1-40. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTKJ201909001.htm
[3]	康红普. 我国煤矿巷道锚杆支护技术发展60年及展望[J]. 中国矿业大学学报, 2016, 45(6): 1071-1081. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD201606001.htm KANG Hongpu. Sixty years development and prospects of rock bolting technology for underground coal mine roadways in China[J]. Journal of China University of Mining & Technology, 2016, 45(6): 1071-1081. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD201606001.htm
[4]	张波, 李术才, 杨学英, 等. 含交叉裂隙节理岩体锚固效应及破坏模式[J]. 岩石力学与工程学报, 2014, 33(5): 996-1003. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201405015.htm ZHANG Bo, LI Shucai, YANG Xueying, et al. Bolting effect and failure modes of jointed rock masses with cross-cracks[J]. Chinese Journal of Rock Mechanics and Engineering, 2014, 33(5): 996-1003. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201405015.htm
[5]	周辉, 徐荣超, 张传庆, 等. 预应力锚杆锚固止裂效应的试验研究[J]. 岩石力学与工程学报, 2015, 34(10): 2027-2037. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201510011.htm ZHOU Hui, XU Rongchao, ZHANG Chuanqing, et al. Experimental study of crack prevention effect of pre-stressed bolt anchoring[J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(10): 2027-2037. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201510011.htm
[6]	王平, 冯涛, 朱永建, 等. 加锚预制裂隙类岩体锚固机制试验研究及其数值模拟[J]. 岩土力学, 2016, 37(3): 793-801. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201603024.htm WANG Ping, FENG Tao, ZHU Yongjian, et al. Experimental study and numerical simulation of anchoring mechanism of anchored rocklike material with prefabricated fracture[J]. Rock and Soil Mechanics, 2016, 37(3): 793-801. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201603024.htm
[7]	武东阳, 蔚立元, 苏海健, 等. 单轴压缩下加锚裂隙类岩石试块裂纹扩展试验及PFC^3D模拟[J]. 岩土力学, 2021, 42(6): 1681-1692. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202106021.htm WU Dongyang, YU Liyuan, SU Haijian, et al. Experimental study and PFC^3D simulation on crack propagation of fractured rock-like specimens with bolts under uniaxial compression[J]. Rock and Soil Mechanics, 2021, 42(6): 1681-1692. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202106021.htm
[8]	蒋宇静, 张孙豪, 栾恒杰, 等. 恒定法向刚度边界条件下锚固节理岩体剪切特性试验研究[J]. 岩石力学与工程学报, 2021, 40(4): 663-675. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX202104002.htm JIANG Yujing, ZHANG Sunhao, LUAN Hengjie, et al. Experimental study on shear characteristics of bolted rock joints under constant normal stiffness boundary conditions[J]. Chinese Journal of Rock Mechanics and Engineering, 2021, 40(4): 663-675. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX202104002.htm
[9]	刘学生, 宋世琳, 范德源, 等. 深部超大断面硐室群围岩变形破裂演化规律试验研究[J]. 采矿与安全工程学报, 2020, 37(1): 40-49. https://www.cnki.com.cn/Article/CJFDTOTAL-KSYL202001005.htm LIU Xuesheng, SONG Shilin, FAN Deyuan, et al. Experimental study on deformation and failure evolution of surrounding rock for deep super-large section chamber group[J]. Journal of Mining & Safety Engineering, 2020, 37(1): 40-49. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-KSYL202001005.htm
[10]	谭云亮, 郭伟耀, 赵同彬, 等. 深部煤巷帮部失稳诱冲机理及"卸-固"协同控制研究[J]. 煤炭学报, 2020, 45(1): 66-81. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202001008.htm TAN Yunliang, GUO Weiyao, ZHAO Tongbin, et al. Coal rib burst mechanism in deep roadway and "stress relief-support reinforcement" synergetic control and prevention[J]. Journal of China Coal Society, 2020, 45(1): 66-81. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202001008.htm
[11]	吴拥政, 陈金宇, 焦建康, 等. 冲击载荷作用下锚固围岩损伤破坏机制[J]. 煤炭学报, 2018, 43(9): 2389-2397. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB201809003.htm WU Yongzheng, CHEN Jinyu, JIAO Jiankang, et al. Damage and failure mechanism of anchored surrounding rock with impact loading[J]. Journal of China Coal Society, 2018, 43(9): 2389-2397. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB201809003.htm
[12]	邱鹏奇, 宁建国, 王俊, 等. 冲击动载作用下加锚岩体抗冲时效试验研究[J]. 煤炭学报, 2021, 46(11): 3433-3444. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202111004.htm QIU Pengqi, NING Jianguo, WANG Jun, et al. Experimental study on EPRD(effectiveness for a given period to resistance dynamic load) of bolted rock under dynamic load[J]. Journal of China Coal Society, 2021, 46(11): 3433-3444. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202111004.htm
[13]	WU Y, YIN T B, LIU X L, et al. Determination of dynamic modeⅠfracture toughness of rock at ambient high temperatures using notched semi-circular bend method[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(9): 3036-3050.
[14]	李壮, 王俊, 宁建国, 等. 预紧力对锚固体抗动载冲击能力影响的试验研究[J]. 中国矿业大学学报, 2021, 50(3): 459-468. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD202103007.htm LI Zhuang, WANG Jun, NING Jianguo, et al. Experimental research on influence of pre-tension on dynamic load impact resistance of anchorage body[J]. Journal of China University of Mining & Technology, 2021, 50(3): 459-468. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD202103007.htm
[15]	宁建国, 李壮, 王俊, 等. 动态拉应力波作用下锚固体力学响应试验研究[J]. 采矿与安全工程学报, 2022, 39(4): 731-740. https://www.cnki.com.cn/Article/CJFDTOTAL-KSYL202204010.htm NING Jianguo, LI Zhuang, WANG Jun, et al. Experimental study on mechanical response of anchored body under dynamic tensile stress wave[J]. Journal of Mining & Safety Engineering, 2022, 39(4): 731-740. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-KSYL202204010.htm
[16]	FOWELL R J. Suggested method for determining mode I fracture toughness using Cracked Chevron Notched Brazilian Disc (CCNBD) specimens[J]. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 1995, 32(1): 57-64.
[17]	范天佑. 断裂动力学原理与应用[M]. 北京: 北京理工大学出版社, 2006. FAN Tianyou. Principle and Application of Fracture Dynamics[M]. Beijing: Beijing Insititute of Technology Press, 2006. (in Chinese)
[18]	ISM Testing Commission. Suggested methods for determining the fracture toughness of rock[J]. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 1988, 25(2): 71-96.
[19]	DAI F, XIA K W, TANG L Z. Rate dependence of the flexural tensile strength of Laurentian granite[J]. International Journal of Rock Mechanics and Mining Sciences, 2010, 47(3): 469-475.
[20]	FOWELL R J, XU C. The use of the cracked Brazilian disc geometry for rock fracture investigations[J]. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 1994, 31(6): 571-579.
[21]	GUO H, AZIZ N I, SCHMIDT L C. Rock fracture-toughness determination by the Brazilian test[J]. Engineering Geology, 1993, 33(3): 177-188.
[22]	王飞, 王蒙, 朱哲明, 等. 冲击荷载下岩石裂纹动态扩展全过程演化规律研究[J]. 岩石力学与工程学报, 2019, 38(6): 1139-1148. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201906006.htm WANG Fei, WANG Meng, ZHU Zheming, et al. Study on evolution law of rock crack dynamic propagation in complete process under impact loading[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(6): 1139-1148. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201906006.htm

施引文献(11)

期刊类型引用(5)

1.	杨尚，宁建国，王俊，高明涛，史新帅，张朝辉. 动载作用下锚固体动态失稳试验研究. 岩石力学与工程学报. 2025(02): 409-426 . 百度学术
2.	常聚才，郭钇君，吴博文，史文豹，齐潮，王宏达. 深部沿空掘巷含软弱夹层顶板离层破坏特征及控制研究. 煤炭科学技术. 2024(09): 88-102 . 百度学术
3.	刘玉宾，朱斯陶，张修峰，王绪友，李增强，周均忠，张斌，王高昂. 厚煤层掘进工作面强震动诱发底煤卸压失效机理研究. 采矿与岩层控制工程学报. 2024(05): 107-118 . 百度学术
4.	李青海，张浩然，纪永虎，马小勇，张存智. 深部巷道预应力锚固防冲作用机制研究. 采矿与岩层控制工程学报. 2024(06): 78-88 . 百度学术
5.	胡斌，曹建军，王泽祺，李京，张峻珲，徐心语. 冲击扰动下泥页岩剪切蠕变试验及蠕变损伤模型研究. 煤炭学报. 2024(S2): 900-910 . 百度学术

其他类型引用(6)

资源附件(2)

其他相关附件
- PDF格式
  21-202308-G22-1348一文审稿意见与作者答复点击下载(919KB)
- PDF格式
  21-202308-G22-1348一文审稿意见与作者答复点击下载(919KB)

图(17) / 表(4)

计量

文章访问数: 0
HTML全文浏览量: 0
PDF下载量: 0
被引次数: 11

0. 引言
1. 考虑非达西流的分层土沉降力学模型建立
1.1 基本假定
1.2 考虑非达西流的孔隙水压力计算
1.3 土体固结沉降计算
2. 超长桩荷载传递分析
2.1 桩侧荷载传递基本方程
2.2 桩侧阻力平衡方程
3. 试验概况及结果分析
3.1 场地条件
3.2 试验布置及传感器埋设情况
3.3 试验结果与理论计算结果对比
4. 结论

0. 引言
1. 考虑非达西流的分层土沉降力学模型建立
1.1 基本假定
1.2 考虑非达西流的孔隙水压力计算
1.3 土体固结沉降计算
2. 超长桩荷载传递分析
2.1 桩侧荷载传递基本方程
2.2 桩侧阻力平衡方程
3. 试验概况及结果分析
3.1 场地条件
3.2 试验布置及传感器埋设情况
3.3 试验结果与理论计算结果对比
4. 结论

参考文献(22)

施引文献(11)

资源附件(2)

冲击载荷作用下预应力锚杆锚固阻裂效应试验研究 English Version

作者简介: 祖国利(1999—)，男，硕士，主要从事矿山压力与岩层控制方面的研究工作。E-mail：15726421761@163.com

通讯作者: 王俊, E-mail: wangjunsdkjd@126.com

计量

出版历程

Experimental study on anchoring crack-resistance effects of prestressed anchor under impact loads

0. 引言

1. 考虑非达西流的分层土沉降力学模型建立

1.1 基本假定

1.2 考虑非达西流的孔隙水压力计算

1.3 土体固结沉降计算

2. 超长桩荷载传递分析

2.1 桩侧荷载传递基本方程

2.2 桩侧阻力平衡方程

3. 试验概况及结果分析

3.1 场地条件

3.2 试验布置及传感器埋设情况

3.3 试验结果与理论计算结果对比

4. 结论

期刊类型引用(5)

其他类型引用(6)

其他相关附件

PDF格式

PDF格式

计量

出版历程

目录

0. 引言

1. 考虑非达西流的分层土沉降力学模型建立

1.1 基本假定

1.2 考虑非达西流的孔隙水压力计算

1.3 土体固结沉降计算

2. 超长桩荷载传递分析

2.1 桩侧荷载传递基本方程

2.2 桩侧阻力平衡方程

3. 试验概况及结果分析

3.1 场地条件

3.2 试验布置及传感器埋设情况

3.3 试验结果与理论计算结果对比

4. 结论

作者简介:
祖国利(1999—)，男，硕士，主要从事矿山压力与岩层控制方面的研究工作。E-mail：15726421761@163.com

通讯作者:
王俊, E-mail: wangjunsdkjd@126.com
