Semi-analytical model for transport of organic contaminants in composite liners considering attenuation of reaction parameters
-
摘要: 为了研究土工膜下卧黏土衬垫中有机污染物的吸附与降解等反应参数随深度衰减特性对复合衬垫防污性能的影响，将反应参数的衰减用具体函数表示，通过拉氏变换得到了有机污染物在复合衬垫中的一维运移半解析解。通过现场试验数据验证了该半解析模型。无量纲分析结果表明，压实黏土衬垫CCL中参数衰减较快时（β=0.1），能使击穿时间缩短68%；当扩散和降解作用主导时（如Pe2≤1和Q≥10），衰减效应对通量和浓度影响能超过40%，但当对流作用占主导并且降解较弱时（如Pe2≥10和Q≤1），反应参数的衰减效应可以忽略。不考虑反应参数的衰减时，亲水性有机污染物和疏水性有机污染物的击穿浓度可分别低估近61%倍和37%。该解能更好地模拟现场监测数据，评估填埋场衬垫的有效性，可用于复合衬垫的设计和复杂数值模型的验证。Abstract: In order to investigate the influences of the attenuating characteristics of reaction parameters including adsorption and degradation in the clay liners under the geomembrane on the antifouling performances of composite liners, the attenuation of reaction parameters is expressed as a specific function. The one-dimensional semi-analytical solution for transport of organic contaminants in composite liners is obtained by the Laplace transformation. The semi-analytical model is validated through the field test data. The results of dimensionless analysis show that when the reaction parameters in CCL decrease rapidly with the increase of depth (e.g, β=0.1), the breakthrough time can be reduced by 68%. The bottom concentrations and fluxes can be reduced by 40% when the diffusion and degradation dominate transport of contaminants (e.g., Pe2≤1 and Q≥10). The attenuation effects of the reaction parameters can be ignored when the advection is the dominant process (e.g., Pe2≥10 and Q≤1). Without considering the attenuation of reaction parameters, the breakthrough concentration of hydrophilic organic contaminants and hydrophobic organic contaminants can be underestimated by 61% and 37% respectively. The field monitoring data can be better fitted by the proposed model, and it can be used to evaluate the effectiveness of landfill liners. It can also be used for the design of composite liners and the verification of complex numerical models.
-
Keywords:
- landfill /
- composite liner /
- organic contaminant /
- attenuation /
- degradation /
- adsorption /
- dimensionless analysis
-
0. 引言
近年来，沿海地区经济发展水平不断提高，近海地铁及跨海隧道建设与日俱增，泥水盾构法因具有安全高效、地质适应性强等优点，已被广泛应用于隧道施工中[1]。泥水盾构施工的关键是性能良好的加压泥浆向地层渗透，形成的泥膜可以将泥浆压力转化为土骨架有效应力，从而平衡地层水土压力，保证开挖面稳定性[2]。一般来说，泥浆主要由膨润土、水和外加剂组成[3]，流变性质和渗透性能是衡量膨润土泥浆成膜能力的重要指标。
泥水盾构在海水环境下施工面临着巨大挑战，Mazzieri等[4]、孙金鑫等[5]指出，海水中大量离子会挤压膨润土颗粒双电层，膨润土膨胀受到抑制导致其黏度降低。Wang等[6]发现膨润土泥浆与海水混合后流变性质严重劣化，泥浆屈服应力和表观黏度显著减小。在海底隧道入海段及沿海地区地铁隧道施工中，地层常为高渗透性砂层，海水侵入会加大成膜难度。一些学者通过实验室渗透柱试验研究了海水侵入时膨润土泥浆在砂土中的入渗行为。Min等[7]开展了一系列砂柱试验，发现泥浆中海水含量增加会提高滤失量和泥膜渗透性，Zeta电位是导致发生这种变化的根本原因。Qin等[8]研究了含盐泥浆在细砂层和中砂层的渗透行为并得到了相似的结论。为应对海水侵入，黄小龙[9]、杨振兴等[10]通过向海水泥浆体系中不断加入外加剂来改善泥浆性质和控制失水量，这种方法显然不能从根本上解决海水对泥浆及泥膜渗透性的劣化问题。
另一方面，关于泥浆渗透成膜机制的研究主要聚焦于颗粒堵塞作用，泥浆粒径与地层孔径之间的关系是分析渗透行为及成膜机理的主要依据[11]。Min等[12]使用不同泥浆和地层开展了一系列渗透试验，观察到3种类型的泥膜：泥皮型(Ⅰ型)、泥皮+渗透带型(Ⅱ型)和渗透带型(Ⅲ型)，提出可由地层平均孔径与泥浆d85粒径之比判断泥膜形成类型。倪红娟等[13]通过数值模拟发现泥浆与地层有效粒径之比对泥膜形成有重要影响。徐涛等[14]提出泥膜形成及渗透带厚度与砂土地层粒径大小有关。然而，泥浆是一种复杂的固液两相流体，其流动时与地层间的相互作用不可忽视，流变性质是反映泥浆渗透行为的重要指标[6]，但目前的研究较少涉及流变阻塞效应在渗透成膜过程中的影响。
针对海水入侵造成的泥浆性质劣化及泥膜渗透性高等问题，本文提出一种采用亚麻籽胶作为外加剂的抗海水劣化泥浆，研究了不同亚麻籽胶含量和海水侵入度下泥浆渗透行为及成膜特征，基于颗粒堵塞作用和流变阻塞效应分析了泥浆的渗透成膜机制。研究结果可为海水环境下泥水盾构泥浆材料选择及渗透成膜机理分析提供重要参考。
1. 试验材料与方法
1.1 试验材料与泥浆制备
本试验泥浆由钠基膨润土、亚麻籽胶及不同比例淡海水组成。所用钠基膨润土产自中国河北省，膨胀指数为16 mL/g。亚麻籽胶产自中国河南省，是一种新型多功能植物胶，具有较强的膨润性、增黏性。海水来自中国黄海，pH值为7.7~8.3，密度为1.03 g/cm3，含盐量约为3.5%，海水中的离子主要包括Cl-(18980 mg/L)、Na+(10506 mg/L)、Mg2+ (1272 mg/L)、Ca2+ (400mg/L)和K+(280 mg/L)。
以钠基膨润土︰水（淡水+海水）= 14︰86制备基浆[6]，根据有无海水侵入分为两组，分别研究亚麻籽胶作为盾构泥浆外加剂的可行性及泥浆的抗海水劣化能力，各组泥浆成分见表 1。制浆时，向泥浆桶中边搅拌边加入一定比例的淡海水混合物、钠基膨润土及亚麻籽胶，然后采用搅拌机以1200 r/min搅拌20 min并静置24 h使其充分膨化，泥浆在使用前需再次搅拌5 min使其均匀。
表 1 各组泥浆成分Table 1 Slurry composition of each group单位：% 钠基膨润土 组别 编号 亚麻籽胶 $ \frac{海水}{水} $ 14 无海水侵入 F0 0 0 F1 0.1 F15 (S0) 0.15 海水侵入 S1 0.15 10 S2 20 S3 30 S5 50 S7 70 S10 100 1.2 试验装置与方法
流变测试基于美国博勒飞流变仪、温度控制装置及Rheo 3000 analysis software开展，测量程序包括预剪切（剪切率1000 s-1，1 min）和剪切下降（剪切率由1000 s-1匀速降至0 s-1，3 min）两个阶段，设置预剪切目的是使泥浆处于稳定均匀的流动状态，减少泥浆颗粒因重力沉降对流变结果产生的影响[6]，试验温度环境为恒温20℃。泥浆粒径分布曲线采用英国Malvern Mastersizer 2000激光粒度仪获取，漏斗黏度采用马氏漏斗黏度计测得。为了模拟实际工程中泥浆三维渗透成膜过程，自主设计了如图 1所示的亚克力变截面渗透柱，它由上部泥浆仓（高度30 cm、直径10 cm）和下部地层仓（高度30 cm、直径15 cm）组成。渗透柱顶部分别设置压力表、进浆口及进气口；柱底部铺设一层厚度为1.5 cm的透水石并开设滤水口，质量采集器收集沿滤水管排出的滤水，沿渗透柱侧壁安装了7个孔压计，超静孔压和累积滤水量数据同步采集并可通过监测软件实时显示。试验时，首先采用分层击实法制备地层（物理参数见表 2），地层准备好后使用水将其饱和，然后将配制好的泥浆由进浆口注入上部泥浆仓，气压通过空压机和稳压装置以50 kPa恒压施加，试验在渗透柱底部阀门打开后开始。
表 2 试验地层物理参数Table 2. Physical parameters of test strata物理参数 地层材料 粒径
范围孔隙率 干密度 渗透
系数地层平均孔径 取值 砂 0.63~1.25 mm 0.40 1.59 g/cm3 4.8×10-4 m/s 51 μm 注：砂经105℃烘干24 h后使用，渗透系数由常水头试验测得。 2. 试验结果与讨论
2.1 无海水侵入时渗透试验结果
图 2展示了无海水侵入时累积滤水量随时间的变化规律。亚麻籽胶含量为0%时，试验初期F0泥浆快速渗入地层导致滤水量大幅增加，泥浆持续渗透并贯穿地层沿滤水管逸出，试验至235 s时累积滤水量高达1995 g，滤水因掺有大量泥浆而呈现浑浊（图 3（a）），渗透类型为Ⅲ型。
当亚麻籽胶含量逐渐增加，累积滤水量曲线出现了明显的两个阶段：初期泥浆喷射阶段和泥膜持续形成阶段。亚麻籽胶的加入使F1泥浆能够形成微透水泥膜，因此渗透速率显著降低，滤水量呈现出先迅速后缓慢增加、最后趋于稳定的变化规律，试验至600 s时，F1泥浆在地层中的渗透距离约10.5 cm，渗透类型为Ⅱ型。
当亚麻籽胶含量为0.15%时，初期泥浆喷射阶段更短，泥膜持续形成阶段累积滤水量显著减少，F15泥浆能够快速形成致密泥膜，阻止后续泥浆的继续渗入，试验进行至600 s时仅收集到90 g清澈滤水，渗透距离约1~3 cm，渗透类型为Ⅰ型。
超静孔压是分析泥浆渗透成膜过程中支护力传递机理的重要指标，图 4描述了超静孔压随时间的变化规律。由图 4（a）可知，当亚麻籽胶含量为0%时，试验开始后地层不同深处超静孔压快速下降，随后出现小幅增长并保持不变，同一时刻超静孔压沿地层深度增加逐渐减小。由于F0泥浆持续向地层中渗透且渗透距离贯穿整个地层，试验过程中未形成泥膜，泥浆压力无法有效转移到土骨架上，因此渗透稳定时最小孔压（P7）仍较高，为18.12 kPa。在这种情况下，较大的渗透力使开挖面无法得到有效支护，极易失稳坍塌。
图 4（b）表明F1组试验开始后超静孔压迅速下降然后稳定在较低值，0.1%亚麻籽胶的存在使微透水泥膜能够较快形成，泥浆压力通过这层泥膜能够转化为土骨架有效应力，超静孔压基本消散。当亚麻籽胶含量增加到0.15%时，从图 4（c）可看出，仅需3 s超静孔压便消散完毕，泥浆压力转化率提高，说明在短时间内便形成了渗透性低且密封性良好的泥膜，有利于维持开挖面稳定性。
2.2 海水侵入时渗透试验结果
由2.1节可知，亚麻籽胶含量为0.15%时泥浆能够在地层中快速渗透形成致密泥膜，因此本节基于F15(S0)泥浆分析海水侵入度对渗透成膜规律的影响。
从图 5，6可以看出，海水侵入度为10%时，试验全程没有水滤出。海水侵入度为20%时，试验前期滤水量为0，200 s后开始缓慢有水滤出，600 s时仅收集到50 g滤水。这说明试验开始后，S1，S2两组迅速形成了Ⅰ型泥膜，阻止了泥浆继续入渗，相比于S1组致密泥膜，持续气压下S2组泥膜在试验后期渗透性略有变大。与S0泥浆相比，10%，20%海水的存在提高了S1，S2泥浆的降滤失及成膜能力，泥浆能够抵抗海水劣化，维持开挖面稳定性。海水侵入度为30%时，试验开始后泥浆在压力作用下向地层缓慢入渗，滤水量逐渐增加，累积滤水量曲线斜率逐渐减小随后保持不变，试验进行至600 s时收集到157 g滤水，略高于无海水侵入组，S3泥浆仍具有一定的抗海水劣化能力并形成了低渗透性的Ⅰ型泥膜。
当海水侵入度增加到50%后，海水侵入度越大，初期泥浆喷射阶段累积滤水量越大，进入泥膜持续形成阶段所用时间也越长，混合大量海水的泥浆降滤失效果明显变差，S5，S7最终渗透距离分别为9，19 cm，渗透类型为Ⅱ型。当海水侵入度为100%时，由于S10初期泥浆喷射阶段过长，大量泥浆向地层渗透取代了孔隙水，后续泥浆渗透速率减缓，因而累积滤水量曲线出现了平台阶段。试验结束时S10渗透距离已贯穿整个地层，滤水中掺有少量泥浆，渗透类型为Ⅲ型。
不同海水侵入度时地层中超静孔压变化曲线如图 7所示。从图 7（a）~（c）可以看出，S1，S2，S3组超静孔压均可在6 s内迅速消散，泥浆在少量海水侵入时仍能快速形成致密泥膜，泥浆压力得以转化为土骨架有效应力。在海水侵入度较低时，泥浆具有较强的抗海水劣化能力。
图 7（d）表明试验开始后地层不同位置处超静孔压迅速减小，除P2，P3出现一段平台外其余均降至0值左右。这是因为S5泥浆入渗首先在浅部地层形成了渗透系数较低的渗透带，保证了深部地层P4~P7超静孔压消散，随着地表泥膜逐渐形成，P2，P3也逐渐消散，因此，海水侵入度为50%时，泥浆压力转化效率降低。当海水侵入度为70%时（图 7（e）），由于泥浆渗透距离变长、泥膜渗透性变差，超静孔压仅能在深部地层完成消散，而浅部地层最终保持在5~15 kPa，泥浆压力转化效率进一步降低。
当海水侵入度增加到100%，如图 7（f）所示，150 s时P1，P2超静孔压高于25 kPa，泥浆压力转化效率显著下降，泥膜没有形成导致大部分泥浆压力以渗透力形式作用在地层，不利于维持开挖面稳定。此外，20 s时P5开始大于P4，超静孔压变化不再符合沿地层深度增加逐渐降低这一规律，这是因为S10泥浆在三维地层空间中并非均匀向周围渗透而是更偏向于P4侧，使得P5侧上方地层渗透系数相对较高、泥浆压力转化效率较差，因此P5逐渐高于P4。
3. 抗海水劣化泥浆成膜机制分析
3.1 累计粒径分布曲线
泥浆粒径与地层孔径之间的关系、泥浆流变性质对开挖面泥膜形成有重要影响。图 8，9分别描述了海水侵入度对泥浆累积粒径分布曲线和流变性质的影响规律。由图 8可知，随海水侵入度增加泥浆粒径累积级配曲线呈先向右移、后向左移的趋势，泥浆粒径先略有增大然后显著减小，说明海水对泥浆颗粒团聚现象的作用为先促进后抑制，[20%，30%]是泥浆颗粒团聚现象由强转弱的海水浓度区间。图 8中还列出了各泥浆的d85粒径值，该值代表泥浆中85%颗粒所小于的粒径，能够表征泥浆中大部分颗粒可以通过的地层孔径的大小，d85值由大到小的排序为S1＞S2＞S0＞S3＞S5＞S7＞S10。
![]()
图 8 海水侵入度对累计粒径分布曲线的影响Figure 8. Effects of seawater intrusion on distribution curve of cumulative particle size3.2 流变性质
从图 9可以看出，流变曲线随海水侵入度增大趋向横坐标轴移动，泥浆的剪切应力及表观黏度逐渐降低。
$$ \tau = {\tau _0}{\text{ + }}k{\gamma ^n} 。 $$ (1) 式中：τ为剪切应力（Pa）；$ \gamma $为剪切速率（s-1）；$ {\tau _0} $，k，n分别为屈服应力（Pa）、稠度系数和流变指数。
采用如式（1）所示的Herschel-Bulkley模型对图 9（a）中的数据进行拟合，得到的流变方程结果表明泥浆屈服应力、稠度系数与海水侵入度呈负相关，而流变指数则表现出正相关。表观黏度和屈服应力减小意味着流变性质受到劣化，海水侵入使泥浆在地层流动所需克服的阻力变小，易于渗透滤失。此外，随海水侵入度增加流变曲线彼此之间愈发接近，海水劣化作用逐渐减弱。
为了更直观反映泥浆黏度的大小，表 3列出了不同海水侵入度下泥浆的漏斗黏度。由表 3可以看出，海水侵入度较小时漏斗黏度随侵入度增加下降速幅度大，侵入度较高时下降幅度变小，变化规律与表观黏度较为一致。
表 3 泥浆漏斗黏度Table 3. Funnel viscosities of slurry组号 海水侵入度/% 漏斗黏度/s S0 0 38.1 S1 10 30.8 S2 20 25.4 S3 30 22.8 S5 50 16.1 S7 70 14.5 S10 100 13.9 3.3 成膜机制分析
为了更直观地分析抗海水劣化泥浆的成膜机制，表 4列出了各组泥浆性质及渗透试验结果。
表 4 泥浆性质与渗透试验结果之间的关系Table 4. Relationship between slurry properties and infiltration test results组号 海水浓度/% 渗透类型 累积滤水量/g d85/μm 流变方程 表观黏度/(mPa·s) 漏斗黏度/s S0 0 Ⅰ 90 221.40 τ=15.94+1.18γ0.56 74.9 38.1 S1 10 Ⅰ 0 256.80 τ=9.19+0.57γ0.58 42.5 30.8 S2 20 Ⅰ 50 240.70 τ=5.56+0.08γ0.79 24.6 25.4 S3 30 Ⅰ 157 130.30 τ=2.13+0.07γ0.82 21.5 22.8 S5 50 Ⅱ 881 59.00 τ=1.45+0.02γ0.95 17.6 16.1 S7 70 Ⅱ 1300 54.13 τ=1.43+0.02γ0.96 17.2 14.5 S10 100 Ⅲ 2010 52.90 τ=1.41+0.02γ0.96 16.8 13.9 注：表观黏度取剪切速率为1000 s-1时的表观黏度。 海水侵入度较小时，尽管S1，S2及S3泥浆流变性质受到大幅劣化，但d85粒径远大于地层平均孔径，因此泥浆颗粒能够迅速堵塞地表孔隙并逐渐淤积形成泥膜，有效阻止泥浆向地层渗透，此时颗粒堵塞在泥膜形成过程中起主导作用（图 10（a））。相比于Min等[7]、Qin等[8]的海水侵入砂柱试验结果，S1，S2泥浆降滤失能力显著高于S0，形成了渗透性更低的泥膜。有研究指出海底地层地下水中海水含量约为20%[15]，在这种情况下，含亚麻籽胶泥浆能够有效抵抗海水劣化，保证致密泥膜快速形成及开挖面稳定性。
海水侵入度为50%，70%时，泥浆颗粒粒径减小并接近地层平均孔径，仅有部分较大颗粒可以堵塞地表孔隙，颗粒堵塞作用减弱，泥浆中的小颗粒则在压力作用下向地层深处运移，此时在孔隙中的流动可以视为管道流（图 10（b））。泥浆在管道中的流动可分为流核区与速梯区：管道中心为流核区，该区域泥浆所受剪切应力小于屈服应力，因而不存在剪切作用，泥浆速度保持恒定不变；流核区与管壁之间为速梯区，该区域由速度梯度产生的剪切应力大于泥浆的屈服应力，泥浆发生剪切变形产生能量消耗、压降减小[16-17]。已有研究表明能量损耗与流变参数和管径大小有关[18]。当海水侵入度为50%，70%时，泥浆表观黏度、屈服应力及稠度系数明显减小，其在地层孔隙流动时能量消耗低于S3，因此S5，S7泥浆相比S3具有更远的渗透距离。另一方面，泥浆作为具有黏度的流体，其与管道壁之间存在摩擦使得能量损耗增加，导致小颗粒流动速度减缓进而发生沉积；同时，泥浆渗透过程中小颗粒沉积会使地层孔径减小，能量消耗和压降增加，流变阻塞效应使得小颗粒进一步沉积、停滞，泥浆渗透受到抑制并停止。因此，在颗粒堵塞和流变阻塞耦合作用下，S5，S7泥浆的渗透类型为泥皮+渗透带型。
对于S10泥浆，在100%海水劣化下，泥浆颗粒因粒径几乎等于地层平均孔径而难以堵塞地层孔隙，较小的流变阻塞效应也不足以抑制其向深处运移，泥浆持续渗透并贯穿地层逸出，无法形成泥膜（图 10（c））。
4. 结论
为解决海水侵入导致泥浆劣化、难以成膜问题，研究了不同亚麻籽胶含量及海水侵入度下泥浆渗透成膜规律，结合泥浆粒径分布和流变性质，分析了抗海水劣化泥浆的成膜机制，得到以下4点结论。
（1）无海水侵入时，滤水量随亚麻籽胶含量增加显著减少，超静孔压消散加快，渗透类型由渗透带型逐渐转变为泥皮型。海水侵入度≤30%时累积滤水量较少，泥浆能够抵抗海水劣化并形成低渗透性泥膜；侵入度达到50%后，泥浆降滤失效果变差，超静孔压消散减缓，渗透类型为泥皮+渗透带型；侵入度为100%时，滤水量大幅增加，渗透距离贯穿整个地层。
（2）泥浆d85随海水侵入度增大先增大后减小；海水侵入度增大降低了泥浆的表观黏度和屈服应力，流变性质劣化，泥浆易于渗透流失。
（3）侵入度≤30%时，颗粒堵塞作用是致密泥膜形成的关键。侵入度较高（50%，70%）时泥膜渗透性变差，颗粒堵塞及流变阻塞耦合作用可能是抑制泥浆持续向地层渗透的原因。
（4）本研究基于泥浆渗透柱试验宏观现象，对抗海水劣化泥浆成膜机制进行了分析；为更深入地从微观角度揭示亚麻籽胶泥浆与海水之间的化学反应原理，未来将进一步开展zeta电位分析及微观扫描测试。
-
![]()

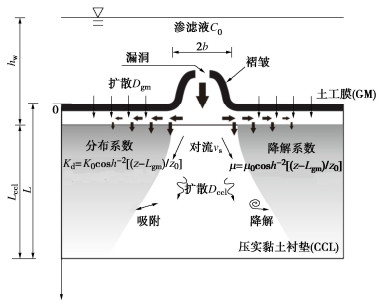

图 1 有机污染物通过土工膜有缺陷复合衬垫的一维运移模型
Figure 1. One-dimensional transport model for organic pollutants through composite liners with geomembrane defects
![]()

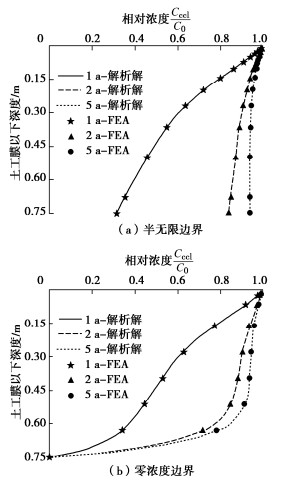

图 2 本文解析解计算结果与FEA计算结果的比较
Figure 2. Comparison of calculated results between proposed analytical solution and FEA
![]()

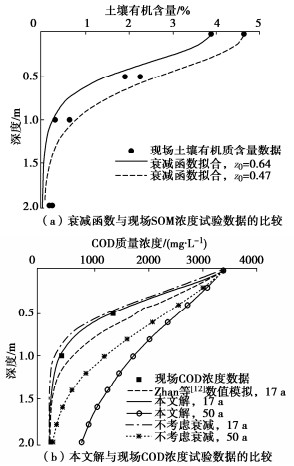

图 3 （a）衰减函数与现场SOM浓度试验数据的比较；（b）本文解与现场COD浓度试验数据的比较
Figure 3. (a) Comparison between attenuation function and field test data of SOM concentration; (b) Comparison between proposed analytical solution and filed test data of COD concentration
![]()

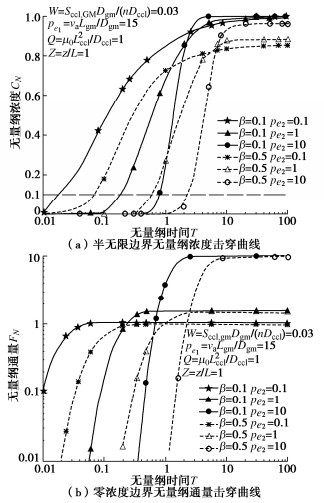

图 4 击穿曲线与无量纲参数Pe2和β的关系
Figure 4. Breakthrough curves with different dimensionless parameters Pe2 and β
![]()

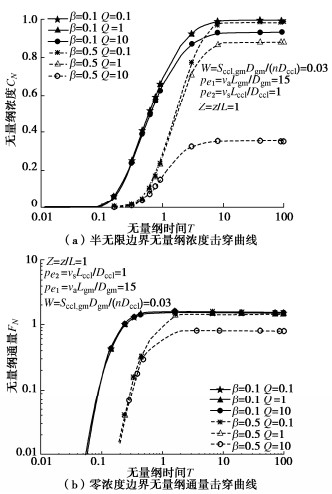

图 5 击穿曲线与无量纲参数Q和β的关系
Figure 5. Breakthrough curves with different dimensionless parameters Q and β
![]()

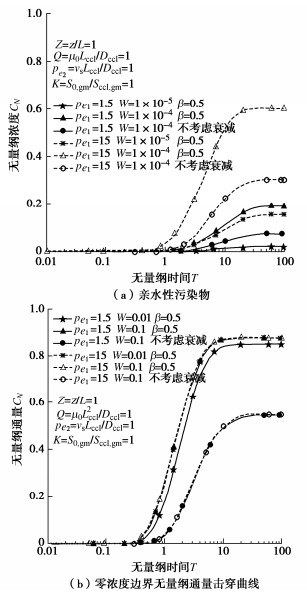

图 6 半无限边界无量纲浓度击穿曲线与无量纲参数Pe1和W的关系
Figure 6. Dimensionless concentration breakthrough curves of semi-infinite bottom boundary with different dimensionless parameters Pe1 and W
表 1 甲苯在各介质中的参数取值
Table 1 Values of parameters of toluene in GM and CCL
介质 厚度/
m孔隙率 分配系数 渗透系数/
(m·s-1)Kd/
(mL·g-1)干密度/
(g·cm-3)土工膜 0.0015 — 112 — — — 压实
黏土0.75 0.35 — 1.0×10-9 1.86 1.66
下载: 导出CSV
-
[1] 陈云敏, 谢海建, 张春华. 污染物击穿防污屏障与地下水土污染防控研究进展[J]. 水利水电科技进展, 2016, 36(1): 1-10. https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD201601002.htm CHEN Yunmin, XIE Haijian, ZHANG Chunhua. Review on penetration of barriers by contaminants and technologies for groundwater and soil contamination control[J]. Advances in Science and Technology of Water Resources, 2016, 36(1): 1-10. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLSD201601002.htm
[2] SHU S, ZHU W, WANG S W, et al. Leachate breakthrough mechanism and key pollutant indicator of municipal solid waste landfill barrier systems: Centrifuge and numerical modeling approach[J]. Science of the Total Environment, 2018, 612: 1123-1131. doi: 10.1016/j.scitotenv.2017.08.185
[3] DU Y J, SHEN S L, LIU S Y, et al. Contaminant mitigating performance of Chinese standard municipal solid waste landfill liner systems[J]. Geotextiles and Geomembranes, 2009, 27(3): 232-239. doi: 10.1016/j.geotexmem.2008.11.007
[4] KALBE U, MÜLLER W W, BERGER W, et al. Transport of organic contaminants within composite liner systems[J]. Applied Clay Science, 2002, 21(1/2): 67-76.
[5] FOOSE G J. Transit-time design for diffusion through composite liners[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2002, 128(7): 590-601. doi: 10.1061/(ASCE)1090-0241(2002)128:7(590)
[6] PENG M Q, FENG S J, CHEN H X, et al. Analytical model for organic contaminant transport through GMB/CCL composite liner with finite thickness considering adsorption, diffusion and thermodiffusion[J]. Waste Management, 2021, 120: 448-458. doi: 10.1016/j.wasman.2020.10.004
[7] YAN H X, WU J W, THOMAS H R, et al. Analytical model for coupled consolidation and diffusion of organic contaminant transport in triple landfill liners[J]. Geotextiles and Geomembranes, 2021, 49(2): 489-499. doi: 10.1016/j.geotexmem.2020.10.019
[8] XIE H J, DING H, YAN H X, et al. A semi-analytical solution to organic contaminants transport through composite liners considering a single crack in CCL[J]. Environmental Science and Pollution Research, 2022, 29(27): 40768-40780. doi: 10.1007/s11356-021-18171-1
[9] YU C, LIU J F, MA J J, et al. Study on transport and transformation of contaminant through layered soil with large deformation[J]. Environmental Science and Pollution Research, 2018, 25(13): 12764-12779. doi: 10.1007/s11356-018-1325-7
[10] FLURY M, WU Q J, WU L S, et al. Analytical solution for solute transport with depth-dependent transformation or sorption coefficients[J]. Water Resources Research, 1998, 34(11): 2931-2937. doi: 10.1029/98WR02299
[11] VRYZAS Z, PAPADAKIS E N, ORIAKLI K, et al. Biotransformation of atrazine and metolachlor within soil profile and changes in microbial communities[J]. Chemosphere, 2012, 89(11): 1330-1338. doi: 10.1016/j.chemosphere.2012.05.087
[12] ZHAN T L T, GUAN C, XIE H J, et al. Vertical migration of leachate pollutants in clayey soils beneath an uncontrolled landfill at Huainan, China: a field and theoretical investigation[J]. The Science of the Total Environment, 2014, 470/471: 290-298. doi: 10.1016/j.scitotenv.2013.09.081
[13] BREZA-BORUTA B, LEMANOWICZ J, BARTKOWIAK A. Variation in biological and physicochemical parameters of the soil affected by uncontrolled landfill sites[J]. Environmental Earth Sciences, 2016, 75(3): 201. doi: 10.1007/s12665-015-4955-9
[14] REGADÍO M, RUIZ A I, DE SOTO I S, et al. Pollution profiles and physicochemical parameters in old uncontrolled landfills[J]. Waste Management, 2012, 32(3): 482-497. doi: 10.1016/j.wasman.2011.11.008
[15] SONG L Y, WANG Y Q, ZHAO H P, et al. Composition of bacterial and archaeal communities during landfill refuse decomposition processes[J]. Microbiological Research, 2015, 181: 105-111. doi: 10.1016/j.micres.2015.04.009
[16] DONG J, DING L J, WANG X, et al. Vertical profiles of community abundance and diversity of anaerobic methanotrophic Archaea (ANME) and bacteria in a simple waste landfill in North China[J]. Applied Biochemistry and Biotechnology, 2015, 175(5): 2729-2740. doi: 10.1007/s12010-014-1456-3
[17] GAO G Y, FU B J, ZHAN H B, et al. Contaminant transport in soil with depth-dependent reaction coefficients and time-dependent boundary conditions[J]. Water Research, 2013, 47(7): 2507-2522. doi: 10.1016/j.watres.2013.02.021
[18] 谢海建, 陈云敏, 楼章华. 污染物通过有缺陷膜复合衬垫的一维运移解析解[J]. 中国科学: 技术科学, 2010, 40(5): 486-495. doi: 10.3969/j.issn.0253-2778.2010.05.0008 XIE Haijian, CHEN Yunmin, LOU Zhanghua. Analytical solution of one-dimensional migration of pollutants through defective membrane composite liner[J]. Scientia Sinica (Technologica), 2010, 40(5): 486-495. (in Chinese) doi: 10.3969/j.issn.0253-2778.2010.05.0008
[19] ROWE R K, QUIGLEY R M, BRACHMAN R W I, et al. Barrier Systems for Waste Disposal[M]. London and New York: E & FN Spon, 2004.
[20] ROWE R K, ABDELATTY K. Modeling contaminant transport through composite liner with a hole in the geomembrane[J]. Canadian Geotechnical Journal, 2012, 49(7): 773-781. doi: 10.1139/t2012-038
[21] 谢海建. 成层介质污染物的运移机理及衬垫系统防污性能研究[D]. 杭州: 浙江大学, 2008. XIE Haijian. A Study on Contaminant Transport in Layered Media and the Performance of Landfill Liner Systems[D]. Hangzhou: Zhejiang University, 2008. (in Chinese)
[22] ABATE J, WHITT W. A unified framework for numerically inverting Laplace transforms[J]. INFORMS Journal on Computing, 2006, 18(4): 408-421. doi: 10.1287/ijoc.1050.0137
[23] 徐亚, 能昌信, 刘玉强, 等. 垃圾填埋场HDPE膜漏洞密度及其影响因素的统计分析[J]. 环境工程学报, 2015, 9(9): 4558-4564. https://www.cnki.com.cn/Article/CJFDTOTAL-HJJZ201509076.htm XU Ya, NAI Changxin, LIU Yuqiang, et al. Statistical analysis on density of accidental-hole in landfill liner system[J]. Chinese Journal of Environmental Engineering, 2015, 9(9): 4558-4564. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HJJZ201509076.htm
[24] ROWE R K, BRACHMAN R W I. Assessment of equivalence of composite liners[J]. Geosynthetics International, 2004, 11(4): 273-286. doi: 10.1680/gein.2004.11.4.273
[25] ROWE R K, CHAPPEL M J, BRACHMAN R W I, et al. Field study of wrinkles in a geomembrane at a composite liner test site[J]. Canadian Geotechnical Journal, 2012, 49(10): 1196-1211. doi: 10.1139/t2012-083
[26] ZHAN L T, CHEN C, WANG Y, et al. Failure probability assessment and parameter sensitivity analysis of a contaminant's transit time through a compacted clay liner[J]. Computers and Geotechnics, 2017, 86: 230-242. doi: 10.1016/j.compgeo.2017.01.014
[27] SANGAM H P, ROWE R K. Migration of dilute aqueous organic pollutants through HDPE geomembranes[J]. Geotextiles and Geomembranes, 2001, 19(6): 329-357. doi: 10.1016/S0266-1144(01)00013-9
[28] XIE H J, JIANG Y S, ZHANG C H, et al. Steady-state analytical models for performance assessment of landfill composite liners[J]. Environmental Science and Pollution Research, 2015, 22(16): 12198-12214. doi: 10.1007/s11356-015-4200-9
