Numerical study on mechanical properties of grains in rock discontinuity undergoing shear
-
摘要: 采用PFC研究不同法向应力下颗粒充填岩石不连续面的剪切力学性质，重点关注颗粒形状（以长、短半轴长比a/b表示）和组合方式的影响。结果表明：①单颗粒的剪切运移和破坏可归纳为滚动、滚动-滑动、压碎-滚动运移和碾碎、滚动-压碎破坏5类，取决于法向应力和颗粒形状，不同破坏类型下微裂纹演化特征明显不同；颗粒的破碎程度整体随法向应力的增加而增加，随a/b的增加而降低，不连续面壁磨损程度随法向应力和a/b的增加而增加；张拉裂纹是引起颗粒及不连续壁面破坏的主要原因；颗粒破碎后形成的碎屑混合物的尺寸分布可用幂指数（或分形维数）D表征，D越小，颗粒破碎程度越低。②充填同种形状的双颗粒时，颗粒及不连续面壁表面的细观粗糙度是造成剪切力学性质差异的主要原因；充填不同形状的双颗粒时，a/b较大的颗粒承担了更多的压剪荷载，破碎程度更高；颗粒间的摩擦也对其表面磨损及剪切运移破坏过程产生重要影响。③不连续面的平均摩擦强度与充填碎屑混合物的尺寸分布密切相关，a/b增大或法向应力减小导致生成的较大角砾状碎块数量增加，进而引起总体摩擦强度增加。提出了估算颗粒充填不连续面平均摩擦强度的经验关系式，并通过文献中的数据对该公式进行了初步验证。Abstract: The PFC is used to study the shear properties of infilled rock discontinuities, with emphasis on the effects of grain shape [reflected by the ratio of major- to senior-axis (a/b)] and combination. The results show that: (1) Grain movement and failure can be divided into five types, rolling, rolling-sliding, crushing-rolling, comminuting and rolling-crushing, depending on the normal stress and grain shape, and the microcrack evolution is different under each failure mode. The fragmentation degree of grains increases with the increasing normal stress on the whole, while it decreases with the increasing a/b. The abrasion of the discontinuity walls is more serious at higher normal stress and a/b. The tension microcracks are the dominant failure for the grains and discontinuity walls. The size distribution of clastic mixtures formed after grain crushing can be described by a power law exponent or fractal dimension D. The smaller the value of D, the lower the fragmentation degree. (2) When the shapes of the double infilled grains are identical, the surface micro-roughness affects the shear properties to a large extent. When they are different, the grains with higher a/b afford more compression and shear loads, resulting in a higher fragmentation degree. The friction between two grains also affects its surface abrasions and shear movement and failure processes. (3) The average frictional strength of infilled rock discontinuities is related to the size distribution of the clastic mixture. As a/b increases or normal stress decreases, the content of large angular fragments increase, which further leads to the increase in the overall frictional strength. An empirical formula for predicting average friction strengths of rock discontinuities infilled with grains is proposed and is preliminarily validated through the data in the literatures.
-
0. 引言
中国城市轨道交通近年来迅猛发展，已经成为市政基础设施的主要组成之一，随之而来的深基坑工程由于建设条件越来越复杂，常常出现自身安全性与周边环境稳定性的破坏。兰州市东西狭长而南北窄的带状分布严重阻碍了市区交通的运输[1]，为此规划的地铁线网在施工中碰到了西北地区特殊的富水红砂岩层，其工程性质差别很大，压实胶结作用差，揭露后极易发生风化，未扰动前力学性质较好，遇水扰动后强度快速衰退，崩解成流塑形的散沙，从而引发诸多地质工程问题[2-5]，而地铁深基坑支护结构的设计目前仍处在施工探索和实践的阶段。兰州地铁各车站基坑的红砂岩地层岩性差异非常大，若不对红砂岩分类并针对性地进行支护结构设计和地下水处理，将导致基坑被水浸泡、坑壁涌水涌砂等一系列工程问题。定西路站基坑内的红砂岩地层遇水具有典型的崩解特性，与之相应的基坑支护和地下水治理方案的研究刻不容缓。
国内外学者对深基坑支护结构的力学与变形特性已经做了大量的工作[6-10]，但都没有针对兰州地区特殊红砂岩地层的深入研究。本文依托定西路站车站深基坑工程，对开挖过程中的监测数据和Midas GTS的数值模拟结果对比分析，验证支护方案设计的合理性，研究结果可为类似红砂岩分布地区基坑支护结构设计提供技术支持。
1. 工程概况
1.1 车站概况
定西路车站轴线近南北向分布，车站总长185 m，标准段宽约23.3 m，底板埋深24.33~24.73 m，主体基坑施工方式为明挖法。车站两侧密集的建筑物加大了围护结构的受力，对基坑支护产生了不利影响。
1.2 地质及水文条件
场地45.0 m勘探深度范围内各地层的岩性及埋藏条件如表 1。车站地下水为潜水，卵石层为主要含水层，埋深为5.0~11.0 m，其下第三系粉砂岩成岩作用差，岩层内存在与卵石层相通的裂隙水。
表 1 岩土参数Table 1. Geotechnical parameters地层 层厚/m 重度/(kN·m-3) 黏聚力/kPa 内摩擦角/(°) 渗透系数/(m·d-1) 黄土状土 0.7~10.2 18.3 17 20 5.0~8.0 卵石 5.0~11.0 21.0 0 40 25.8~35.3 强风化砂岩 5.7~10.8 20.7 30 33 2.1~2.9 中风化砂岩 未穿透 21.3 40 38 0.5~1.0 1.3 支护结构方案
车站场地砂岩层渗透性较小、流通性差，降水周期短会导致层间滞水，坑壁渗水将引发强风化粉砂岩崩解，给基坑侧壁安全带来极大的风险，场地特有的水文地质条件和岩土工程问题要求车站基坑的支护结构兼具支承及止水能力。
车站结构形式为地下二层单柱双跨箱型框架结构，综合考虑经济性和安全性，该站基坑采用咬合桩加内支撑支护。桩墙由Φ1000@1400 mm的C35钢筋混凝土钻孔灌注桩与Φ800@1400 mm的C15素混凝土旋喷桩咬合而成，咬合深度为200 mm，桩长24.118 m。标准段沿竖向布置三道内支撑，钢筋混凝土撑水平间距约6 m，钢管撑水平间距为3 m，支护结构如图 1所示。
2. 现场测试与分析
2.1 监测方案
根据《城市轨道交通工程监测技术规范》（GB50911—2013）制定监测方案，各监测项目及控制值如表 2，监测点平面布置如图 2。
表 2 基坑监测项目及控制值Table 2. Foundation pit monitoring items and control values监测项目 累计绝对值/mm 累计开挖深度/% 变化速率/(m·d-1) 周边地表沉降 30 0.20 3 建筑物沉降 30 0.20 3 支撑轴力 轴力设计值 2.2 基坑周边地表沉降分析
地表沉降监测点DB10-1、DB10-2和DB10-3随时间的变化关系曲线如图 3。由图 3可得，各监测点的地表累计沉降量随着基坑开挖深度增大上下波动，但总体上都在增大。开挖初期，最大沉降的位置离基坑边缘较近，随着基坑开挖深度增加，距离基坑边缘较远的DB10-3沉降值更大，说明此时坑外土体向内倾斜对地表沉降产生的影响比内支撑的抑制作用大。
随着施工的进行，基坑周边地表起伏变化。基坑开挖是卸荷过程，开挖初期内支撑未支护时，地表沉降。6月17日左右，第一道钢支撑施工完成，支护桩后的土体受到朝基坑外的挤压，地表出现较小的隆起现象。随着开挖深度增大，地表再次沉降，7月15日，第二道钢支撑施工完成，地表再次隆起。DB10-3的最大沉降值为12.28 mm，远小于控制值30 mm，表明基坑支护安全有效，基坑开挖对周边地表的影响在可控范围内。
2.3 基坑周边建筑物沉降分析
某栋楼四角监测点CJ-12、CJ-13、CJ-14和CJ-15的累计沉降值随时间的变化关系曲线如图 4。可知随着基坑开挖建筑物整体上在沉降，5月13日第一道支撑施工完成，建筑物向上隆起，6月17日第二道支撑施工后，建筑物整体发生微小的隆起变形，之后各监测点均表现为沉降，7月15日第三道支撑完成后，建筑物的沉降逐渐趋于平稳。
距离基坑边缘较近的监测点CJ-12和CJ-13，变化曲线基本一致，较远的CJ-14和CJ-15的变化趋势相似，前者的沉降值整体上大于后者，可见基坑开挖对周边建筑物产生的影响随着距离的增加而减小。各测点在监测期得最大沉降量分别为6.29，5.42，4.73，3.72 mm，远小于控制值30 mm，表明内支撑可有效减小基坑周边建筑物沉降。
2.4 内支撑轴力分析
基坑原设计为三道钢支撑，轴力设计值分为721，1847，1616 kN。监测点ZL07的三道内支撑轴力随时间的变化曲线如图 5。随着基坑开挖，三道支撑的轴力变化先上下起伏，在开挖完成后逐渐趋于稳定，可能与开挖深度不相等、内支撑预应力损失、间歇性施工等原因有关。5月13日第一道钢筋混凝土支撑施工完成，由于混凝土的收缩，使之受到943 kN的初始压应力。6月17日第二道支撑完成后，钢筋混凝土支撑的轴力明显下降，这是因为第二道支撑分担了基坑内土层卸荷产生的压力。7月15日第三道支撑完成，第一、二道支撑的轴力明显减小，之后三道支撑承担的围护桩后的土压力随基坑开挖深度增加越来越大，轴力也逐渐增大。
第一道支撑的轴力监测值始终大于设计值，其中最大值为1691 kN，超过设计值的135%，故实际施工中用钢筋混凝土支撑代替了钢支撑。第二道支撑轴力最大值为1367 kN，轴力利用率较高。第三道支撑最大值为598 kN，轴力最大利用率为37%，设计偏保守。开挖过程未出现支撑破坏及基坑变形过大等现象，表明基坑支撑设计还有很大的优化空间，可进一步加强安全与经济的统一性。
3. 数值模拟及对比分析
3.1 模型及边界条件
选取14~20轴之间的基坑标准段建立Midas GTS有限元模型，模型尺寸为100 m×48 m×60 m，网格划分如图 6。将模型涉及的土层简化为4层，岩土体采用修正莫尔-库仑（MMC）模型，支护结构采用弹性本构模型。根据基坑开挖步骤定义施工阶段如表 3。
表 3 开挖工况Table 3. Excavation conditions工况 时间 施工状态 1 开始开挖—2018-05-13 开挖深度2.4 m，第一道钢筋混凝土支撑施工完成 2 2018-05-13—2018-06-17 开挖深度9.7 m，第一道钢支撑施工完成 3 2018-06-17—2018-07-15 开挖深度15.75 m，第二道钢支撑施工完成 4 2018-07-15—2018-07-29 开挖深度20.22 m，防水垫层已浇筑，底板钢筋施工 3.2 基坑周边地表沉降对比分析
对比地表沉降监测点DB10-1的模拟值与监测值，如图 7所示。可知模拟值整体上小于实测值，这是由于模拟计算的条件比较理想，简化了土层，假设开挖在降水完成后进行，且未考虑基坑周围可能出现临时堆载等不确定因素，但两条曲线总体的变化趋势一致，说明模拟计算的各参数选取较为合理。实测最大值为-2.17 mm，模拟最大值为-1.5 mm，均远小于控制值-30 mm，由于咬合桩加内支撑的支护结构刚度大，且同一时间的开挖段较短，对支护墙后的红砂岩地层扰动小，因此基坑周边地表累计沉降值远小于控制值。
3.3 内支撑轴力对比分析
选取建模区域内的支撑轴力监测点ZL07，对比第一道支撑的模拟数据和监测数据如图 8。由图可知，两条曲线的变化趋势基本一致，各工况下轴力的模拟值都小于监测值，可能与建模条件较为理想、忽略了实际施工中基坑周边施工机具堆载等情况有关。由于钢筋混凝土支撑的刚度大，整个开挖过程支撑和基坑都未出现过大的变形。
4. 结论
（1）基坑开挖初期距离基坑边缘较近的位置地表沉降量更大，随着开挖深度增加较远位置的沉降量更大；基坑周边地表竖向位移随施工过程呈现沉降-隆起-沉降的起伏变化；内支撑可有效减小基坑周边建筑物沉降。
（2）第一道支撑的轴力始终大于设计值，第二道的轴力利用率高，第三道设计偏保守，支护结构设计可进一步优化，做到经济性和安全性相统一。
（3）各施工监测项目结果与数值模拟结果随时间的变化趋势一致，表明有限元软件可预测深基坑工程可能存在问题并优化支护方案。
（4）开挖过程未出现支撑破坏及基坑变形过大等现象，说明针对定西路车站红砂岩地层岩性条件下的深基坑支护结构合理有效，设计思路对后续兰州地铁同类型红砂岩基坑支护有指导作用。
-
![]()
图 1 颗粒充填岩石不连续面模型的构建及加载
Figure 1. Construction and loading of numerical model for a rock discontinuity infilled with grains
![]()

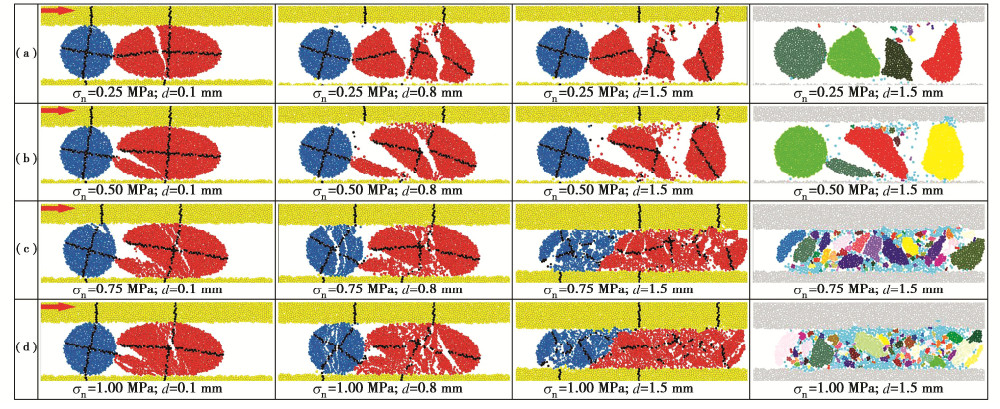

图 3 不同法向应力下岩石不连续面内单颗粒剪切运移及破碎过程
Figure 3. Movement and fragmentation processes of single grains in rock discontinuities undergoing shear under different normal stresses
![]()

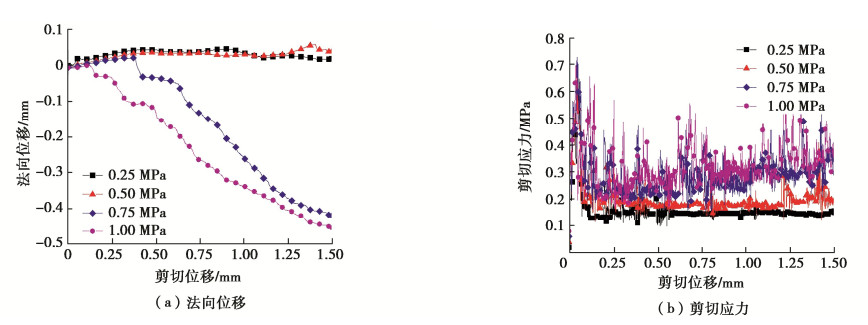

图 4 充填岩石不连续面的法向位移和剪切应力随剪切位移变化曲线
Figure 4. Variation of normal displacement and shear stress of infilled rock discontinuities with shear displacement
![]()

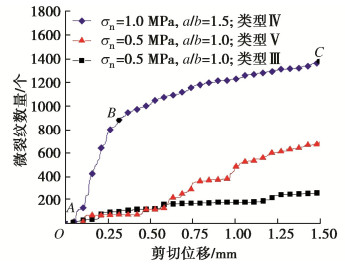

图 5 典型破坏类型下微裂纹的变化曲线
Figure 5. Variation curves of microcracks under typical failure modes
![]()

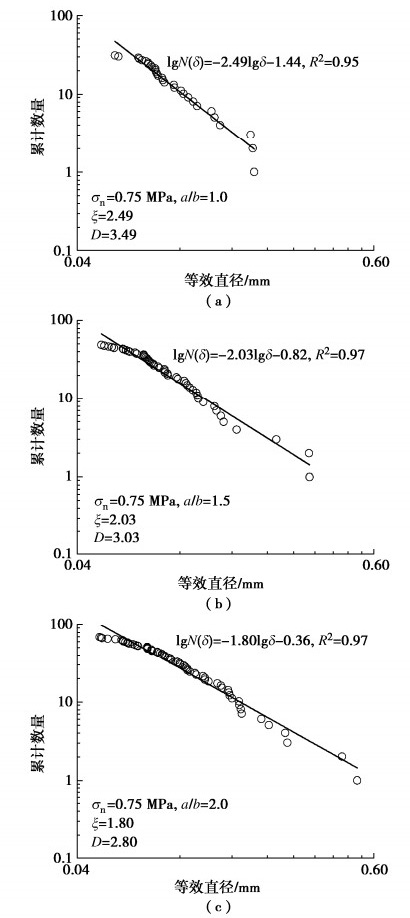

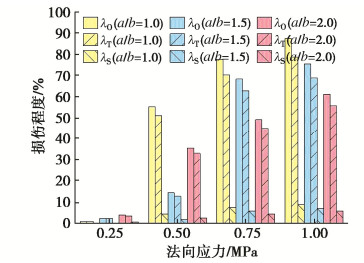

图 8 颗粒压碎后的尺寸分布（以σn = 0.75 MPa为例）
Figure 8. Size distribution after grain crushing (σn = 0.75 MPa)
![]()

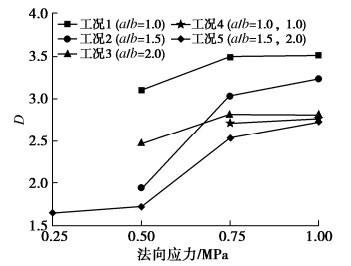

图 10 工况4颗粒剪切运移及破碎过程
Figure 10. Movement and fragmentation processes of grains undergoing shear for Case 4
![]()
图 11 工况4法向位移和剪切应力随剪切位移的变化曲线
Figure 11. Variation of normal displacement and shear stress with shear displacement for Case 4
![]()
图 12 工况4颗粒损伤程度及不连续面壁微裂纹数量的变化
Figure 12. Variation of grain damage degrees and microcracks on discontinuity walls for Case 4
![]()
图 13 工况5颗粒剪切运移及破碎过程
Figure 13. Movement and fragmentation processes of grains undergoing shear for Case 5
![]()

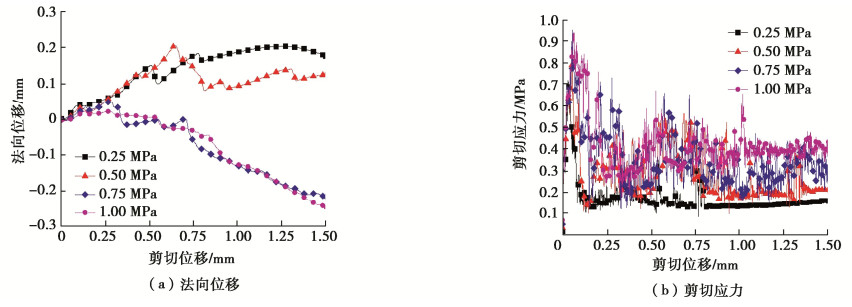

图 14 工况5法向位移和剪切应力随剪切位移的变化曲线
Figure 14. Variation of normal displacement and shear stress with shear displacement for Case 5
![]()

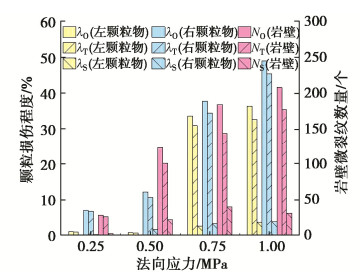

图 15 工况5颗粒损伤程度及不连续面壁微裂纹数量的变化
Figure 15. Variation of grain damage degrees and microcracks on discontinuity walls for Case 5
![]()

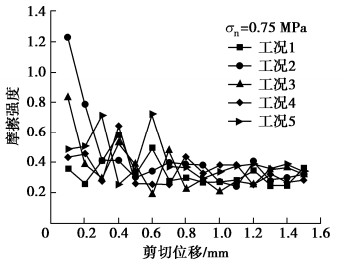

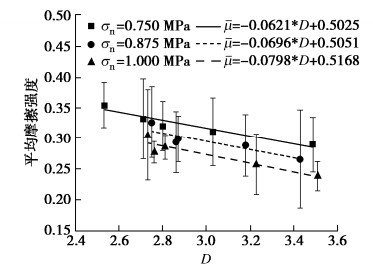

图 17 不连续面的平均摩擦强度的变化
Figure 17. Variation of average frictional strength of discontinuities
表 1 PBM中的主要细观参数
Table 1 Main micro-parameters of PBM
细观参数 数值 最小球颗粒半径Rmin /mm 0.014 最大/小球颗粒半径比Rmax /Rmin 1.60 球颗粒密度ρ /(g·cm-3) 2.6 球颗粒摩擦系数µ 0.6 线性接触模量Ec /GPa 1.5 线性接触法/切向刚度比kn/ks 1.0 平行黏结模量ˉEc/GPa 1.5 平行黏结法/切向刚度比kn/ˉks 1.0 黏结抗拉强度ˉσc/MPa 12.0 黏结剪切强度ˉσtMPa 12.0
下载: 导出CSV
表 2 室内和数值试验宏观参数比较
Table 2 Comparison of macroscopic mechanical parameters of physical and numerical experiments
宏观参数 材料类型 PFC2D模型 砂岩[19] 密度ρ /(g·cm-3) 2.34 2.2~2.71 单轴抗压强度σc /MPa 24.2 20~170 杨氏模量E /GPa 3.1 3~35 泊松比γ 0.11 0.02~0.2 抗拉强度σt /MPa 4.31 4~25 黏聚力c /MPa 12.4 4~40 内摩擦角φ /(°) 31.2 25~60
下载: 导出CSV
表 3 颗粒剪切运移及破坏模式
Table 3 Movement and failure patterns of grains
a/b σn /MPa 0.25 0.50 0.75 1.0 1.0 Ⅰ Ⅴ Ⅳ Ⅳ 1.5 Ⅰ Ⅲ Ⅳ Ⅳ 2.0 Ⅱ Ⅴ Ⅳ Ⅳ
下载: 导出CSV
-
[1] BARTON N, CHOUBEY V. The shear strength of rock joints in theory and practice[J]. Rock Mechanics, 1977, 10(1/2): 1-54.
[2] INDRARATNA B, HAQUE A, AZIZ N. Shear behavior of idealized infilled joints under constant normal stiffness[J]. Géotechnique, 1999, 49(3): 331-355. doi: 10.1680/geot.1999.49.3.331
[3] GRASSELLI G, EGGER P. Constitutive law for the shear strength of rock joints based on three-dimensional surface parameters[J]. International Journal of Rock Mechanics and Mining Sciences, 2003, 40(1): 25-40. doi: 10.1016/S1365-1609(02)00101-6
[4] JAHANIAN H, SADAGHIANI M H. Experimental study on the shear strength of sandy clay infilled regular rough rock joints[J]. Rock Mechanics and Rock Engineering, 2015, 48(3): 907-922. doi: 10.1007/s00603-014-0643-4
[5] 周辉, 程广坦, 朱勇, 等. 大理岩规则齿形结构面剪切特性试验研究[J]. 岩土力学, 2019, 40(3): 852-860. ZHOU Hui, CHENG Guangtan, ZHU Yong, et al. Experimental study of shear deformation characteristics of marble dentate joints[J]. Rock and Soil Mechanics, 40(3): 852-860. (in Chinese)
[6] SCHOLZ C H. Wear and gouge formation in brittle faulting[J]. Geology, 1987, 15(6): 493-495. doi: 10.1130/0091-7613(1987)15<493:WAGFIB>2.0.CO;2
[7] BILLI A, STORTI F. Fractal distribution of particle size in carbonate cataclastic rocks from the core of a regional strike-slip fault zone[J]. Tectonophysics, 2004, 384(1/2/3/4): 115-128.
[8] ZHAO Z H. Gouge particle evolution in a rock fracture undergoing shear: a microscopic DEM study[J]. Rock Mechanics and Rock Engineering, 2013, 46(6): 1461-1479. doi: 10.1007/s00603-013-0373-z
[9] PEREIRA J P, FREITAS M H. Mechanisms of shear failure in artificial fractures of sandstone and their implication for models of hydromechanical coupling[J]. Rock Mechanics and Rock Engineering, 1993, 26(3): 195-214. doi: 10.1007/BF01040115
[10] MAIR K, FRYE K M, MARONE C. Influence of grain characteristics on the friction of granular shear zones[J]. Journal of Geophysical Research: Solid Earth, 2002, 107(B10): 2219.
[11] ABE S, MAIR K. Effects of gouge fragment shape on fault friction: new 3D modelling results[J]. Geophysical Research Letters, 2009, 36(23): L23302. doi: 10.1029/2009GL040684
[12] ZHAO Z, JING L, NERETNIEKS I. Particle mechanics model for the effects of shear on solute retardation coefficient in rock fractures[J]. International Journal of Rock Mechanics and Mining Sciences, 2012, 52: 92-102. doi: 10.1016/j.ijrmms.2012.03.001
[13] GAO K, GUYER R A, ROUGIER E, et al. Plate motion in sheared granular fault system[J]. Earth and Planetary Science Letters, 2020, 548: 116481. doi: 10.1016/j.epsl.2020.116481
[14] CHEN Y, LIANG W, SELVADURAI A P S, et al. Influence of asperity degradation and gouge formation on flow during rock fracture shearing[J]. International Journal of Rock Mechanics and Mining Sciences, 2021, 143: 104795. doi: 10.1016/j.ijrmms.2021.104795
[15] PARK J, SONG J. Numerical simulation of a direct shear test on a rock joint using a bonded-particle model[J]. International Journal of Rock Mechanics and Mining Sciences, 2009, 46(8): 1315-1328. doi: 10.1016/j.ijrmms.2009.03.007
[16] BAHAADDINI M, HAGAN P C, MITRA R, et al. Experimental and numerical study of asperity degradation in the direct shear test[J]. Engineering Geology, 2016, 204: 41-52. doi: 10.1016/j.enggeo.2016.01.018
[17] 岑夺丰, 黄达, 黄润秋. 岩质边坡断续裂隙阶梯状滑移模式及稳定性计算[J]. 岩土工程学报, 2014, 36(4): 695-706. doi: 10.11779/CJGE201404014 CEN Duofeng, HUANG Da, HUANG Runqiu. Step-path failure mode and stability calculation of jointed rock slopes[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(4): 695-706. (in Chinese) doi: 10.11779/CJGE201404014
[18] ZHANG X P, WONG L N Y. Cracking processes in rock-like material containing a single flaw under uniaxial compression: a numerical study based on parallel bonded-particle model approach[J]. Rock Mechanics and Rock Engineering, 2012, 45(5): 711-737.
[19] ZHUANG X, CHUN J, ZHU H. A comparative study on unfilled and filled crack propagation for rock-like brittle material[J]. Theoretical and Applied Fracture Mechanics, 2014, 72: 110-120. doi: 10.1016/j.tafmec.2014.04.004
[20] THORNTON C, ZHANG L. Numerical simulations of the direct shear test[J]. Chemical Engineering & Technology, 2003, 26(2): 153-156.
[21] AMITRANO D, SCHMITTBUHL J. Fracture roughness and gouge distribution of a granite shear band[J]. Journal of Geophysical Research: Solid Earth, 2002, 107(B12): 2375.
[22] LI H, DENG J, YIN J, et al. An experimental and analytical study of rate-dependent shear behavior of rough joints[J]. International Journal of Rock Mechanics and Mining Sciences, 2021, 142: 104702. doi: 10.1016/j.ijrmms.2021.104702
[23] SAMMIS C, KING G, BIEGEL R. The kinematics of gouge deformation[J]. Pure and Applied Geophysics, 1987, 125(5): 777-812. doi: 10.1007/BF00878033
[24] MANDELBROT B B, WHEELER J A. The fractal geometry of nature[J]. American Journal of Physics, 1983, 51(3): 286-287. doi: 10.1119/1.13295
[25] ABE S, MAIR K. Grain fracture in 3D numerical simulations of granular shear[J], Geophysical Research Letters, 2005, 32(5): L05305.
[26] MAIR K, ABE S. 3D numerical simulations of fault gouge evolution during shear: grain size reduction and strain localization[J]. Earth and Planetary Science Letters, 2008, 274(1): 72-81.
[27] XU Y R, XU Y F. Numerical simulation of direct shear test of rockfill based on particle breaking[J]. Acta Geotechnica, 2021, 16(10): 3133-3144. doi: 10.1007/s11440-021-01172-2
[28] STORTI F, BILLI A, SALVINI F. Particle size distributions in natural carbonate fault rocks: insights for non-self-similar cataclasis[J]. Earth and Planetary Science Letters, 2003, 206(1): 173-186.
[29] AN L J, SAMMIS C G. Particle size distribution of cataclastic fault materials from Southern California: a 3-D study[J]. Pure and Applied Geophysics, 1994, 143(1): 203-227.
-
