修正Kozeny-Carman方程预估黏土渗透系数的研究

刘海伟; 党发宁; 田威; 毛璐明

doi:10.11779/CJGE2021S1034

修正Kozeny-Carman方程预估黏土渗透系数的研究 English Version

刘海伟^{1, 2,},
党发宁³,
田威¹,
毛璐明⁴

1.
长安大学建筑工程学院,陕西　西安　710061
2.
西安经济技术开发区管理委员会,陕西　西安　710018
3.
西安理工大学岩土工程研究所,陕西　西安　710048
4.
陕西省电力公司经济技术研究院,陕西　西安　710075

详细信息

作者简介:
刘海伟（1986— ）,男,博士,主要从事岩土工程数值分析等方面的研究工作。E-mail：lhw_heavy@163.com

中图分类号: TU43
计量
- 文章访问数: 206
- HTML全文浏览量: 103
- PDF下载量: 113
出版历程
- 收稿日期: 2020-12-14
- 网络出版日期: 2022-12-05
- 刊出日期: 2021-06-30

Prediction of permeability of clay by modified Kozeny-Carman equation

1.
School of Civil Enginerring, Chang'an University, Xi'an, 710061, China
2.
Management Committee of Xi'an Economic&Technology Development Zone, Xi'an, 710018, China
3.
Instutute of Geotechnical Enginerring, Xi'an University of Technology, Xi'an 710048, China
4.
Shaanxi Electric Power Corporation Economic Research Institute, Xi'an 710075, China

摘要

摘要: Kozeny-Carman方程具有明确的物理意义被广泛用于粗粒土渗透系数的计算。为了提高其预估黏土渗透系数的准确度,首先建立等径球形颗粒理论模型,量化结合水占据总孔隙的份额,计算结果表明黏土颗粒间的孔隙几乎都被结合水占据,渗透性受到了极大的影响。然后利用界限含水率与结合水含量的关系,得到了黏土液限含水率推求有效孔隙比的计算公式,对常用的Kozeny-Carman方程进行修正。最后借助热失重试验测算出合肥黏土中结合水质量占液限的比例系数α₀选取合肥原状黏土的相关物理参数,分别代入未修正和修正后的Kozeny-Carman方程中,将得到的渗透系数计算值与室内试验的实测值进行对比,发现经修正的Kozeny-Carman方程能较为准确地预估黏土渗透系数,具有一定的实用性。
- 饱和黏土 /
- 等径球形颗粒理论模型 /
- 有效孔隙比 /
- 界限含水率 /
- 热重分析试验 /
- Kozeny-Carman方程
Abstract: The Kozeny-Carman equation has definite physical meaning, and can be widely used in calculating the permeability coefficient of sand.In order to improve the accuracy of using the conventional Kozeny-Carman equation to predict the permeability coefficient for saturated clay, firstly, the theoretical model for equal spherical particle is established, quantifying the share of absorbed water film occupied total pore space, so the permeability is greatly affected.According to the relationship between Atterberg limits and content of absorbed water film, the formula for calculating the efficient void ratio is derivated by the liquid limit.Then, the conventional Kozeny-Carman equation is modified.Finally, the proportion coefficient of absorbed water quality to liquid limit in Hefei clay is calculated by thermal gravimetric tests.Substituting the relevant physical parameters of Hefei clay into the unmodified and modified Kozeny-Carman equation, by comparing the calculated permeability coefficient with the measured value of laboratory tests, the results show that the modified Kozeny-Carman equation can be more accurate for estimating the permeability coefficient of clay.
- saturated clay /
- theoretical model for equal spherical particle /
- efficient void ratio /
- Atterberg limit /
- thermal gravimetric test /
- Kozeny-Carman equation

HTML全文

0. 引言

近年来，我国地铁建设迅猛发展，各大城市地铁线网日益密集，受到地下既有建筑影响，地铁隧道重叠情况屡见不鲜^[1-2]。地铁运营时，列车与轨道相互作用产生行车荷载，使得重叠隧道受到动应力场长期往复作用，地铁隧道和周围地层产生明显影响。尤其是软土地区地层中，地铁运营过程中极易因地层非均匀沉降导致隧道结构产生损坏，造成安全事故^[3]。因此，开展地铁行车荷载作用下重叠隧道变形研究具有重要意义。

目前，国内外学者对于行车荷载作用下地层与隧道变形开展了广泛研究。地层方面：安俊杰等^[4]采用仿真软件COMSOL进行计算，分析车辆载重等5个与行车荷载有关的因素对隧道及地层变形影响；郑海忠等^[5]选取某高速铁路及周围场地，研究高速列车运行引起地层沉降问题；陈凡等^[6]建立有限元模型，分析列车荷载作用下液化砂土改良前后地层沉降；葛世平等^[7]监测上海某地铁线周边土层，在行车荷载作用下隧道周边土层在隧道拱顶产生沉降。隧道结构方面：莫海鸿等^[8]利用有限差分法得到隧道结构变形从底端到顶端减小；杨文波等^[9]研究高速行车荷载作用下隧道结构变形，得出隧道变形规律；高峰等^[10]以某地铁近距离重叠隧道为背景，研究地铁运营期间行车荷载对隧道结构的影响。然而，现有研究集中在行车荷载作用下单隧道变形，少有重叠隧道变形的研究，且缺乏行车荷载不同施加位置的影响。

综上所述，本文针对地铁行车荷载作用下地层及隧道变形问题，依托天津某重叠隧道工程，利用ABAQUS有限元软件，建立地铁行车荷载作用下重叠隧道数值模型，研究行车荷载不同施加位置对地层和重叠隧道变形的影响，为重叠隧道的设计提供参考。

1. 地铁行车荷载确定

1.1 依托工程简介

本文选取天津地铁某双线重叠隧道为依托工程，空间布置如图 1所示。该工程上、下隧道直径均为6.4 m，上隧道覆土厚度6.8 m，两隧道之间距离7.2 m。根据勘察资料，该区域属于河海冲击平原，在钻孔50 m深度范围内均是第四系全新土，地层由上往下为杂填土、粉质黏土、砂质粉土、粉质黏土、粉土和粉质黏土。

图 1 天津某双线重叠隧道工程概况图

Figure 1. Project overview of twin stacked tunnels in Tianjin

下载: 全尺寸图片幻灯片

1.2 地铁行车荷载确定

根据研究^[11-12]，用激振力函数模拟行车荷载，包括车轮静载和正弦函数叠加的动荷载。

激振力模拟函数表达式确定如下：

$F(t) = {P_0} + {P_1}\sin ({\omega _1}t) + {P_2}\sin ({\omega _2}t) + {P_3}\sin ({\omega _3}t)$

(1)

${P_i} = {M_0}{\alpha _i}\omega _i^2\text{，}$

(2)

${\omega _i} = \frac{{2{\rm{\mathsf{π}}} }}{{{L_i}}}。$

(3)

式中：P₀是单个车轮静荷载；P₁、P₂、P₃分别为低频（0.5~5 Hz）、中频（30~60 Hz）、高频（200~400 Hz）范围荷载振动峰值；M₀为弹簧下质量；ω为不平顺振动波长的圆频率；t为振动波长的作用时间；α为矢高；L为列车不平顺振动波长。

根据研究^[13]，P₀= 70 kN，M₀= 750 kg，波长和矢高：L₁= 10 m，α₁= 3.5 mm；L₂= 2 m，α₂= 0.4 mm；L₃= 0.5 m，α₃= 0.08 mm。荷载函数表达式如下所示：

$F(t) = 70000 + 287.6\sin 10.47t + 821.6\sin 52.33t +\\ \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;2629.2\sin 209.33t。$

(4)

则前1 s内地铁行车荷载时程曲线，如图 2所示。

图 2 前1 s内地铁行车荷载时程曲线

Figure 2. Time-history curves of traffic loads of subway within first 1 s

下载: 全尺寸图片幻灯片

2. 数值模型建立

2.1 模型建立

基于依托工程，采用ABAQUS有限元软件，进行重叠隧道变形数值模拟，利用现场实测数据验证数值模拟结果的可靠性，详见文献[14]。

图 3为沿Y轴切割一半的地铁行车荷载作用下重叠隧道有限元模型（工况C1：行车荷载作用于上隧道）。研究表明^[15]，数值模型计算范围沿隧道直径每个方向都不少于3~4倍。模型尺寸为40 m×46 m×63 m，其隧道直径、覆土厚度、空间布置等与依托工程一致。模型土体为5层，从上往下为粉质黏土（2.5 m）、砂质粉土（3.0 m）、粉质黏土（10 m）、粉土（12.3 m）和粉质黏土（17.9 m），采用修正剑桥模型，参数见表 1。隧道和道床采用线弹性本构模型，参数取值为：密度ρ= 2400 kg/m³，弹性模量E= 2.93×10⁴ MPa，泊松比 $\nu$ = 0.2。

图 3 沿Y轴切割一半的模型（工况C1）

Figure 3. Half-cut model along Y axis (case C1)

下载: 全尺寸图片幻灯片

表 1 土层参数

Table 1. Parameters of soil strata

土层	重度/(kN·m^-3)	塑性体积模量对数	应力比	渗透系数/(m·d^-1)	孔隙比	体积模量对数	泊松比
①粉质黏土	18.4	0.058	0.86	0.00018	0.776	0.0072	0.32
②砂质粉土	17.9	0.031	1.03	0.00050	0.742	0.0039	0.35
③粉质黏土	10.3	0.055	0.89	0.00031	0.764	0.0069	0.35
④粉土	12.2	0.020	1.37	2.00000	0.595	0.0025	0.30
⑤粉质黏土	18.0	0.047	0.90	0.00485	0.683	0.0059	0.35

下载: 导出CSV

| 显示表格

2.2 模拟方案

基于地铁行车荷载作用于上隧道数值模型（工况C1），改变施加位置，建立地铁行车荷载作用于下隧道（工况C2）和双隧道（工况C3）的两组数值模型，开展不同荷载施加位置对地层和重叠隧道变形影响的研究。三种工况模拟方案见表 2。

表 2 模拟方案

Table 2. Simulation schemes

工况	地铁行车荷载施加位置
工况	上隧道	下隧道
C1	√	×
C2	×	√
C3	√	√

下载: 导出CSV

| 显示表格

3. 结果分析

3.1 地层竖向位移

图 4为三种工况下，地层不同深度处的竖向位移。地层沉降为负值，隆起为正值。

图 4 地层竖向位移

Figure 4. Vertical displacements of strata

下载: 全尺寸图片幻灯片

由图 4（a）可以看出，在地表位置，三种工况均发生沉降，但工况C2和工况C1、C3曲线差异较大。隧道中心处最大竖向位移（S_max）由大到小为：工况C1、工况C3、工况C2，沉降槽宽度（i）均为1.43D。工况C2地表沉降最小，曲线最平缓，这由于地铁行车荷载施加在下隧道，下隧道与地表距离较远，上隧道阻隔荷载传递。工况C1和C3沉降曲线趋势相同，但工况C1大于工况C3。说明下隧道施加行车荷载减小地表沉降。这由于上、下隧道施加行车荷载叠加后互相削弱。

由图 4（b）可以看出，在隧道之间位置，三种工况均发生沉降，工况C1和C3沉降曲线呈“W”型。S_max由大到小为：工况C1、工况C3、工况C2，i比地表大，为1.67D。“W”型沉降的原因是：工况C1和C3行车荷载作用于上隧道，上隧道覆土厚度较小，存在地铁行车荷载作用时隧道周围地层形成约束反力，抑制变形。工况C1沉降大于工况C2，原因是工况C1取值位置在施加荷载下方，工况C2取值位置在施加荷载上方。

由图 4（c）可以看出，在下隧道下方位置，三种工况均发生沉降，工况C3沉降曲线非常平缓，几乎趋于直线。S_max最大为工况C2，工况C1次之，工况C3最小；与地表和隧道之间位置相比，i最大为2.16D。工况C3之所以平缓，可能是在上下同时施加荷载情况下，上下行车荷载之间相互作用，削弱周边地层竖向位移。

以上分析表明，不同位置施加行车荷载对地层竖向位移有明显影响。S_max值与取值点到行车荷载作用隧道距离有关，距离较近，S_max值则大；反之，则小。i值与数据提取位置相关，深度增加，i值增大。

3.2 地层水平位移

图 5是地铁行车荷载作用下地层水平位移。其中，图 5（a）是三种工况作用下右侧距隧道中心0.75 D处的地层水平位移，图 5（b）是工况C1在右侧距隧道中心不同距离（0.75D、1D、1.5D、2D和3D）的地层水平位移。地层水平位移向内为负值，向外为正值。

图 5 地层水平位移

Figure 5. Lateral displacements of strata

下载: 全尺寸图片幻灯片

由图 5（a）可知，三种工况作用下，最大地层水平位移为工况C3，工况C1次之，最小为工况C2。工况C1和C3的最大水平位移发生在上隧道施加荷载位置，工况C2最大水平位移发生在下隧道施加荷载位置。这可能是由于工况C1和C3的地铁行车荷载施加位置在上隧道，工况C2施加在下隧道。此外，当深度小于3D时，工况C1和C3位移曲线相似；当深度大于3D时，工况C1和工况C2位移曲线相似。在上隧道施加荷载位置，工况C1和C3产生的水平位移向外，且为最大位移位置，工况C2产生的水平位移向内。在下隧道施加荷载位置，工况C1和C2产生向外位移，工况C3位移很小。这可能由工况C3中上下荷载互相作用抑制变形所导致。

由图 5（b）可知，随着距隧道中心的距离从小到大（0.75D，1D，1.5D，2D，3D），地层水平位移减小。当距离小于1D时，地层水平位移较大；当距离大于2D时，地层水平位移很小，距离1.5D介于两者之间。由此推断，距隧道中心1.5D为地铁行车荷载临界影响范围。

3.3 隧道纵向变形

图 6（a）为工况C1中隧道纵向变形矢量图。上、下隧道的变形向下，上隧道变形明显大于下隧道。这是工况C1只在上隧道施加地铁行车荷载导致。地铁行车荷载引发上隧道变形，向下传递进而引发下隧道变形，但传递过程能量损耗，使得下隧道变形较小。

图 6 隧道纵向变形

Figure 6. Longitudinal deformations of tunnel

下载: 全尺寸图片幻灯片

图 6（b）为工况C2中隧道纵向变形矢量图。上、下隧道的变形向下；与工况C1不同的是，上隧道变形小于下隧道，但相差没有很大。因为工况C2只在下隧道施加地铁行车荷载，下隧道变形较大，但下隧道埋深较大抑制变形，没有像工况C1中两隧道变形差很大。

图 6（c）为工况C3中隧道纵向变形矢量图。两隧道变形向下，但上隧道变形远大于下隧道。这解释3.1节图 4（c）中工况C3沉降较小且曲线平缓的现象。可能是两隧道同时施加的地铁行车荷载相互耦合削弱荷载，抑制下隧道变形。

以上分析表明，地铁行车荷载施加于不同位置会对上、下隧道纵向变形产生不同影响。工况C1、C2和C3中两隧道纵向变形方向阐明地层位移沉降的原因。

3.4 隧道横向变形

图 7是三种工况作用下隧道横向变形，主要发生在顶部和底部。

图 7 隧道横向变形

Figure 7. Transverse deformations of tunnel

下载: 全尺寸图片幻灯片

在工况C1中，上隧道横向变形较大，最大值为25.6 mm，下隧道横向变形较小。在工况C2中，上隧道横向变形较小，几乎处处相等，下隧道横向变形较大，最大值为20 mm。在工况C3中，两隧道横向变形曲线相似，最大变形发生在隧道底部，上隧道最大变形为24 mm，下隧道最大变形为16.8 mm。

4. 结论

本文以天津地铁某双线重叠隧道为研究对象，用激振力函数确定地铁行车荷载，通过ABAQUS有限元软件，建立地铁行车荷载不同施加位置重叠隧道变形模型，分析地层和重叠隧道变形响应。得到如下结论：

（1）地层位移方面：地铁行车荷载的施加位置对地层竖向和水平位移产生响应。S_max值与取值位置到行车荷载作用隧道的距离有关；i值与数据提取位置相关。对于水平位移，距隧道中心1.5D为地铁行车荷载的临界影响范围。

（2）隧道变形方面：地铁行车荷载的施加位置对隧道纵向和横向变形产生影响。三种工况作用下，两隧道纵向变形均表现为整体下沉。两隧道同时施加地铁行车荷载会相互耦合，削弱荷载大小，抑制下隧道较大变形。工况C1中上隧道产生较大横向变形，下隧道变形值较小且几近不变；工况C2中隧道横向变形与C1相反；工况C3中在隧道底部两隧道产生较大变形。

图 1 土颗粒分布状态

Figure 1. Distribution of soil particles

下载: 全尺寸图片幻灯片

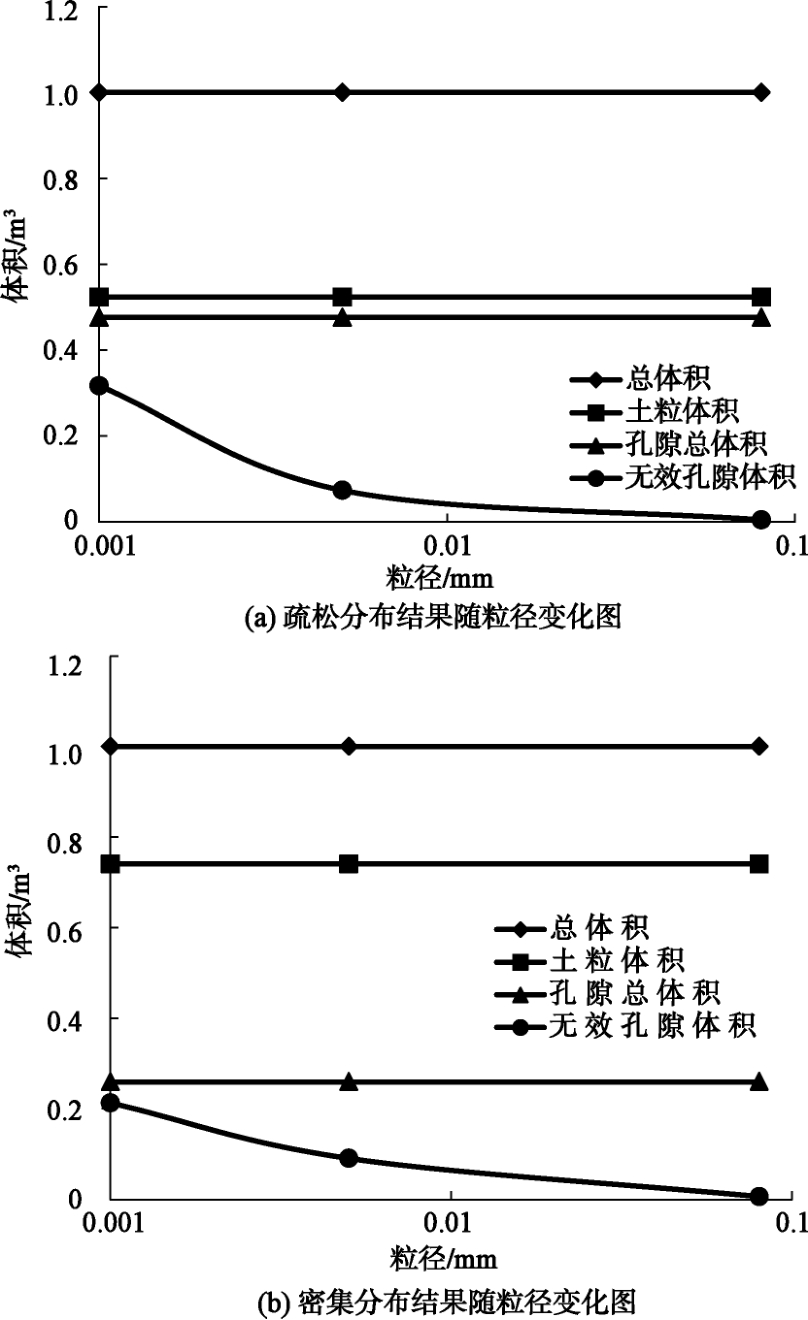

图 2 体积随粒径变化图

Figure 2. Variation of volume with particle size

下载: 全尺寸图片幻灯片

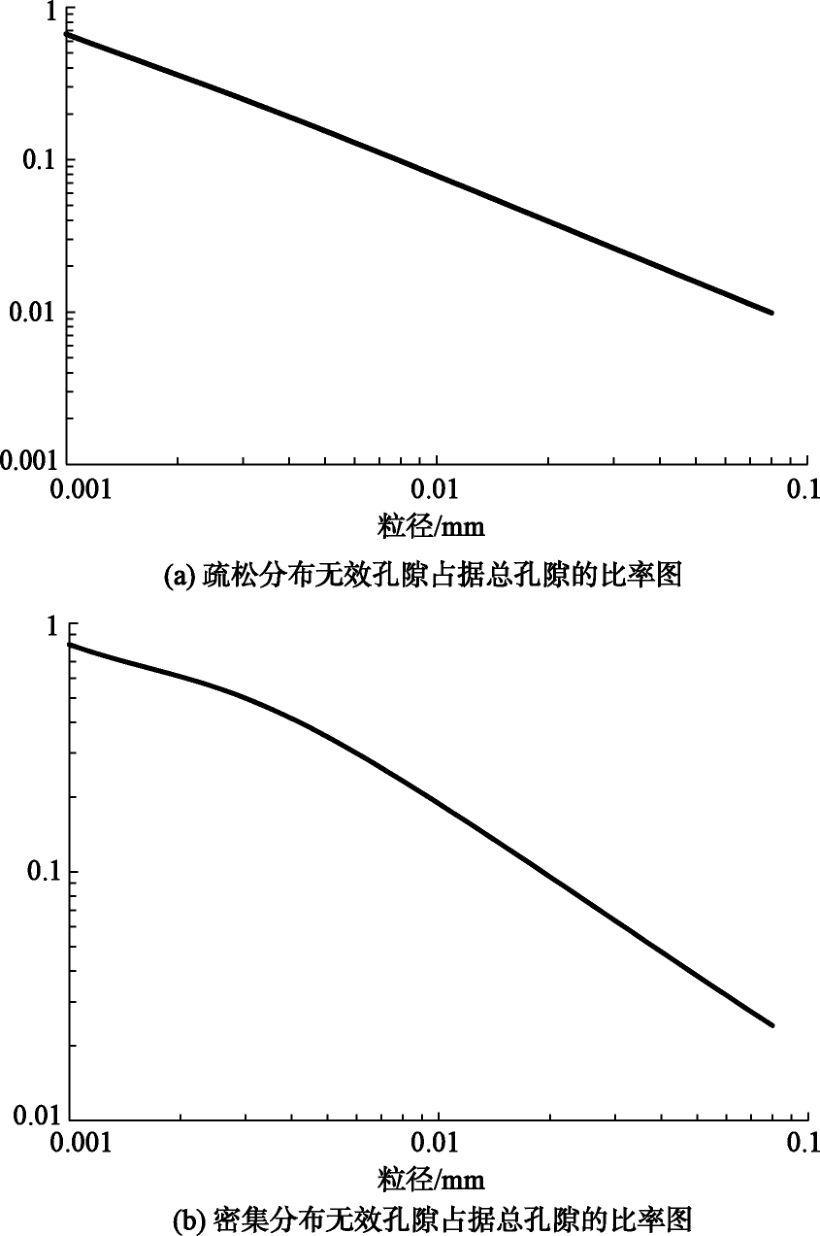

图 3 无效孔隙占据总孔隙的比率图

Figure 3. Ratios of void pore to total pore

下载: 全尺寸图片幻灯片

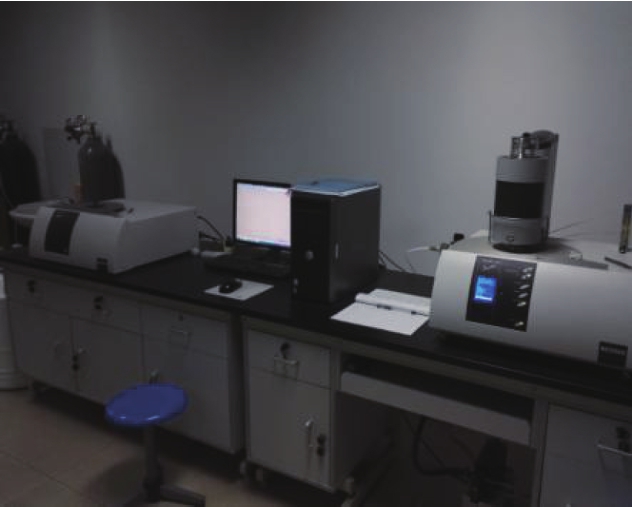

图 4 同步热分析仪

Figure 4. Synchronous thermal analyzer

下载: 全尺寸图片幻灯片

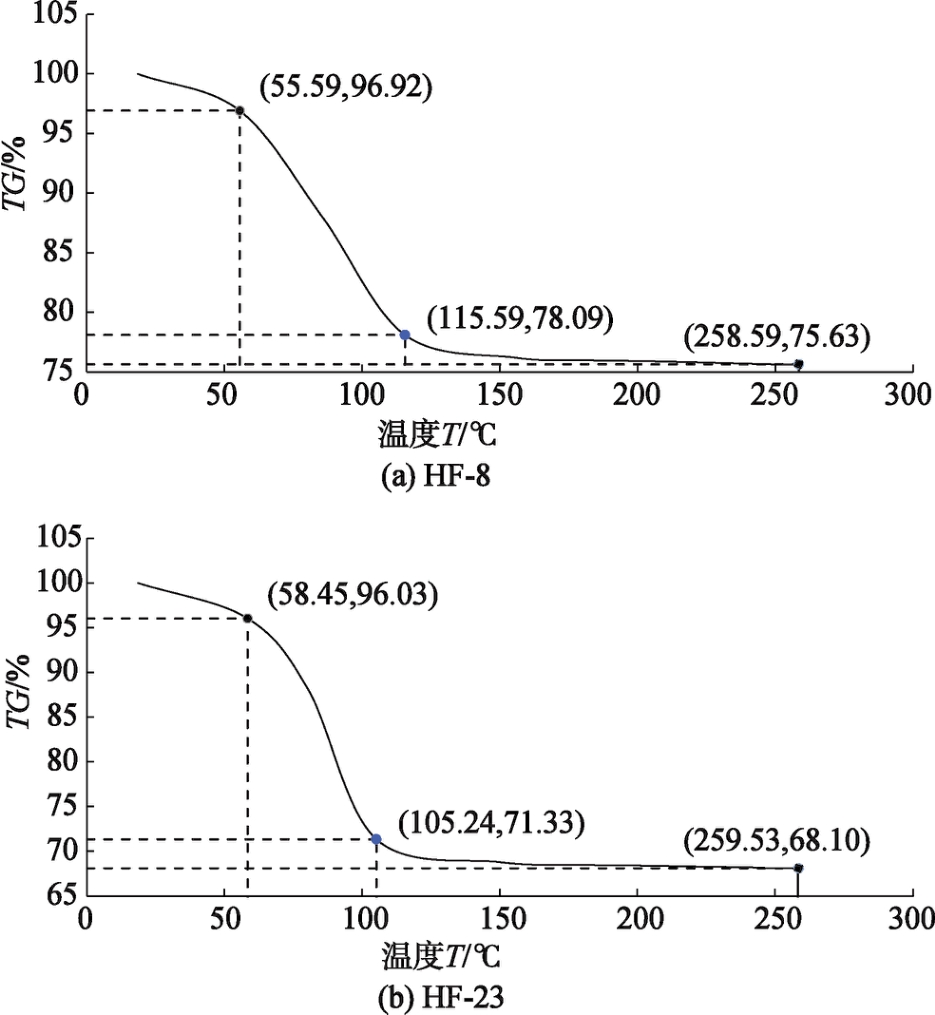

图 5 黏土热失重曲线

Figure 5. Thermal gravimetric curve of clay

下载: 全尺寸图片幻灯片

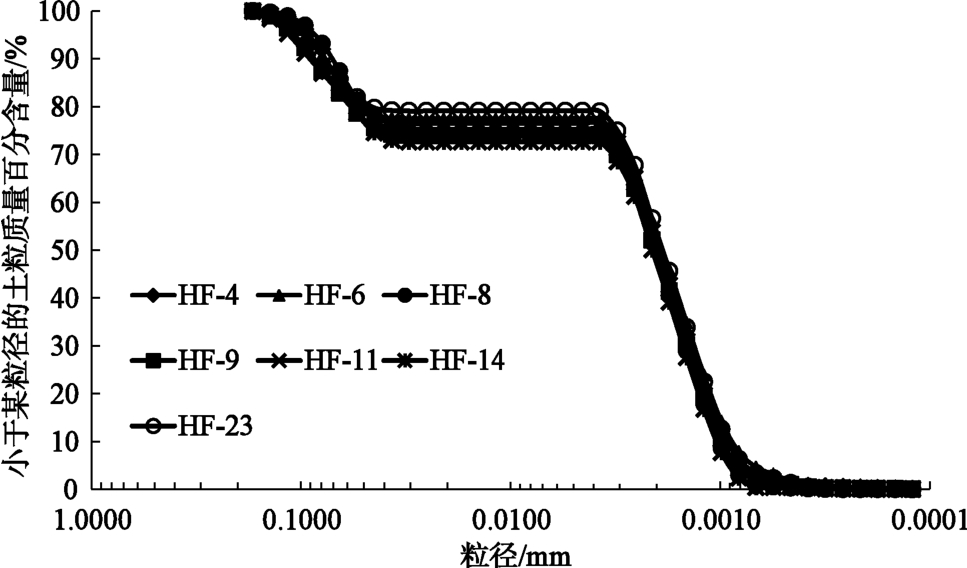

图 6 合肥黏土颗分曲线

Figure 6. Grain-size distribution curves of Hefei clay

下载: 全尺寸图片幻灯片

表 1 热重分析结果

Table 1 Results of thermal gravimetric tests

试样编号	自由水失重区间/℃	自由水/%	弱结合水失重区间/℃	弱结合水/%	强结合水失重区间/℃	强结合水/%
HF-8	RT~55.59	3.08	55.59~115.59	18.83	115.59~248.59	2.46
HF-23	RT~58.45	3.97	58.45~105.24	24.70	105.24~249.57	3.23

下载: 导出CSV

表 2 合肥黏土的土工指标

Table 2 Properties of Hefei clay

试样编号	相对质量密度G_S	液限wL/%	天然孔隙比e	渗透系数k/(10^-8 cm·s^-1)
HF-4	2.64	38.7	0.884	1.13
HF-6	2.69	35.9	0.964	1.55
HF-8	2.68	32.2	0.996	9.35
HF-9	2.55	42.0	0.981	5.72
HF-11	2.66	35.6	0.915	5.37
HF-14	2.52	41.9	0.933	1.95
HF-23	2.50	50.3	0.962	0.885

下载: 导出CSV

表 3 合肥黏土渗透系数计算结果

Table 3 Calculated results of permeability coefficient of Hefei clay

试样编号	有效孔隙比e_u	未修正渗透系数/(10^-6)	修正渗透系数/(10^-9)	实测渗透系数/(10^-8)
HF-4	0.141	1.27	8.480	1.130
HF-6	0.261	1.28	39.800	1.550
HF-8	0.368	1.72	127.00	9.350
HF-9	0.202	1.65	23.800	5.720
HF-11	0.226	1.39	32.700	5.370
HF-14	0.165	1.46	13.400	1.950
HF-23	0.047	1.28	0.282	0.885

下载: 导出CSV
