Monitoring and numerical simulation of support for foundation pit at Yanyuan Road Station of Lanzhou Metro
-
摘要: 兰州地区特有的富水红砂岩在开挖裸露情况下极易崩解,基坑开挖与降水异常困难,至今仍没有完整设计及施工经验可供参考。以兰州地铁雁园路站深基坑为例,通过对车站周边建筑环境、工程地质及水文条件分析,提出适宜于红砂岩深基坑的地下连续墙加内支撑支护结构体系。分析了基坑施工过程中支护结构及周围环境变形监测数据,利用Midas GTS有限元软件对基坑开挖过程进行了数值模拟,对比分析了模拟数据和监测数据,结果表明各测点变形均在安全控制范围内,说明该基坑支护结构选择合理。研究结果可为兰州地铁后续施工中遇到的类似红砂岩基坑支护结构设计提供经验借鉴。Abstract: The unique water-rich red sandstone stratum in Lanzhou area is easy to disintegrate when excavated and exposed, and the excavation and dewatering of foundation pits are extremely difficult.There is still no complete design and construction experience for reference.Taking the deep foundation pit at Yanyuan Road Station of Lanzhou Metro as an example, by analyzing the surrounding building environment, engineering geology and hydrological conditions, a suitable supporting structure system of diaphragm wall and internal support for deep foundation pits of red sandstone is put forward.The monitoring data of deformation of supporting structure and surrounding environment during the construction of the foundation pit are analyzed, and the finite element software MIDAS GTS is used to simulate the excavation process.The results show that the deformation of each measuring point is within the safety control range, which means that the selection of supporting structure of the foundation pit is reasonable.They may provide experience and technical support for the design of supporting structure of similar foundation pits of red sandstone encountered in the subsequent construction of Lanzhou Metro.
-
Keywords:
- metro /
- deep foundation pit /
- pile support /
- construction monitoring /
- numerical simulation /
- displacement
-
0. 引言
红土被认为是一种特殊土[1-4],其物理性质较差但其工程性质较好。在我国,红土主要分布在南方地区,北方部分地区也有分布。而三轴试验作为一种经典土工试验被广泛地应用于红土工程性质的研究[5-6]中,通过三轴试验可得到土体的应力应变曲线,并在此基础上分析其变形机理得到工程参数等。土体三轴剪切时的体积应变变化规律是研究的重点之一。李广信等[7]、姚仰平等[8]对土样体积变化与受力的关系进行了总结。沈珠江[9]对体应变与应变关系进行了数学模型的描述。沈珠江[10]、王立忠等[11]、谷建晓等[12]通过结构性土应力-应变曲线的分析,对结构性土的变形进行了阶段划分并解释了其机理。
由于红土工程特性的地域差异极大,且现有研究对江西地区红土剪切变形机理关注较少,本文对南昌重塑红土开展了固结排水条件下的三轴试验,试样密度分别为1.75,1.80,1.85,1.90,1.95 g/cm3,围压分别为50,100,200,300 kPa。在对比各土样的应力-应变曲线和应力-体应变曲线后,将南昌重塑红土的三轴剪切变形划分为三个阶段,并结合文献[13,14],分析了红土中团聚体对剪切变形的影响。基于试验数据,进一步对土样体积应变和平均正应力、剪应力的关系进行了讨论。
1. 试样制备
土样取自江西省南昌市东华理工大学西门外的建筑工地。土体呈棕红色、棕黄色,质地较均匀,杂质较少。天然含水率约为23%,土体天然密度为1.85 g/cm3。经比重瓶法测得Gs=2.69;经液塑限联合测定法测得液限含水率wL=37%,塑限含水率wP= 20%,塑性指数IP=17;天然孔隙比e0大约为0.76。参照相关规范[15-16],对土料进行研磨过筛,按天然含水率w=23%进行配制,调配好的土料包上保鲜膜闷料一昼夜。试样采用静压制样法,分五次压实,中间打毛,
以保证重塑试样的均匀性。
2. 试验方案
试验为CD条件下的三轴试验,研究土体密度对南昌重塑红土工程性质的影响。控制重塑三轴试样初始密度ρ0分别为1.75,1.80,1.85,1.90,1.95 g/cm3,围压分别为50,100,200,300 kPa。共进行了5组20个样的固结排水三轴剪切试验。固结时间参照相关标准[16],设定为2 h,且当固结时间到达2 h时,试样体积几乎停止变化;剪切速率设置为0.08%/min;当轴向应变达20%时,试验结束。
3. εv - ε1及(σ1−σ3) - ε1曲线对比分析
图 1为剪切过程中,同围压σ3的情况下,不同密度试样偏应力σ1−σ3及体积应变εv随轴向应变ε1变化的散点图。除ρ0=1.95 g/cm3,σ3=50 kPa试样外,其他土样的总体积剪切压缩。同时,围压越大,εv - ε1曲线随密度而产生的差异越小。在围压较低时,各密度曲线更加发散,差异更大;围压较高时,各密度的εv - ε1曲线更加聚拢。而(σ1−σ3) - ε1曲线则不同:围压越高,各密度的(σ1−σ3) - ε1曲线越发散;低围压时,各密度的(σ1−σ3) - ε1曲线越聚拢。可以看出高密度试样更易于在剪切后期发生相较于体积应变峰值时的相对膨胀,但高围压会抑制试样剪胀现象的发生。
对比(σ1−σ3) - ε1和εv - ε1曲线,可分别将曲线分成三个阶段,且两种曲线的各阶段相互对应,如图 2所示。试验所得重塑红土试样的(σ1−σ3) - ε1曲线,与天然结构性土相似[10-12],可分成三部分。这说明重塑土样同样具有一定抵抗剪切变形的强度。
分析其原因:重塑红土会形成相对封闭的团聚体结构[13-14],小的团聚体还会聚集成大的团聚体,这种结构具有一定抵抗剪切变形的能力,在一定外力作用下才会破裂。故重塑红土的(σ1−σ3) - ε1曲线在第一阶段时,呈弹性变形,但此阶段比天然结构土的第一阶段要短很多,这是重塑红土中土体结构被破坏,相比于天然结构土,其抵抗剪切变形的能力被大大削弱;在第二阶段中,土样中的大小团聚体受剪切破裂,抵抗剪切变形能力减弱,土体塑性变形比例大幅上升,曲线斜率逐渐减小;第三阶段时,土样中大小团聚体基本被破坏,此时塑性变形为变形主体,土样出现硬化或塑性破坏。
εv - ε1曲线可对应(σ1−σ3) - ε1曲线分成3个阶段:第一阶段,εv随ε1变化不大,曲线近似于斜率较小的直线。此阶段土体中团聚体未破裂且其锁定了大量的空间,有一定抵抗剪切变形的能力。变形以弹性形变为主。第二阶段,初期曲线快速上升,斜率较大。随着ε1增大,曲线斜率变小,高围压下斜率变化小于低围压下斜率变化。土样密度越大,曲线的斜率变化越大,甚至小于0,密度越小,曲线斜率变化越小。在此阶段,由于剪切应力的上升,团聚体被大量破坏而释放出了较大的压缩空间,故初期εv - ε1曲线快速上升。随着团聚体逐渐被破坏,土颗粒间的孔隙被压缩,压缩空间随之减小,故曲线斜率也逐渐减小。此阶段变形由以弹性变形为主过渡到塑性变形为主。在第三阶段时,变形以塑性形变为主,土体中的团聚体基本破裂,且经过前两个阶段的压缩,土体内部的孔隙已经很小。当土样密度较高时,土体中颗粒排列更加紧密,随着剪应力增加,土体颗粒在径向上发生“滚动”和位移,土体的紧密状态被破坏,由此发生剪胀。而高围压会抑制位移和“滚动”,从而抑制剪胀或使土体进一步压缩。而低围压条件下,抑制径向上发生“滚动”和位移能力较差,易于发生剪胀[17]。
4. εv随q,p变化的关系
绘制εv - q点线图,如图 3。可看出εv - q在曲线初期为斜率接近于0的直线。剪应力q到达一定值时,斜率增大,εv快速上升,曲线近似于直线。在曲线末端,若剪切发生应力软化,则q会减小,曲线向右发展,若发生剪切膨胀,体应变随剪应力增大而减小。
不同围压下,各密度试样的曲线斜率增大,曲线快速上升时所对应的剪应力q大致相等,此时剪应力约为50 kPa。此时土体中的团聚体被破坏,释放出了压缩空间。在围压为50到100 kPa时,由于高密度试样的压缩空间较小,在三轴剪切过程中,团聚体开始破裂(q≥50 kPa)后,曲线峰值更小。又因为在制样过程中,高密度试样中的团聚体更易被挤压破坏,从而使剪切阶段释放的压缩空间更少,εv - q上升曲线斜率更小。在围压为200 kPa到300 kPa时,因高围压固结缩小了试样之间的密度差距,从而使各曲线之间的差异减小。文献[7]指出在剪切过程中土的体积改变主要与土体所受的剪应力q有关。结合前文,试样中团聚体大量破坏和剪应力q的增大有关系。
绘制εv - q/p关系曲线如图 4。从图 4可见,试样出现塑性破坏时,q/p约为1.5;当q/p < 1.5时,试样未发生塑性破坏,而是产生了硬化。同时可看出各围压下εv - q/p曲线图的q/p区间基本都在0到1.5之间。文献[8]指出土体在剪切中的体积应变主要是加载过程中平均主应力p和剪应力q耦合所产生的。故而在εv - q/p曲线图中,各围压下的曲线横坐标的区间基本一致。
5. 结论
本文对取自工地现场的南昌重塑红土制取了1.75,1.80,1.85,1.90,1.95 g/cm3 5个不同密度的三轴重塑样,控制围压分别为50,100,200,300 kPa,做了5组20个样的CD三轴试验。绘制了(σ1−σ3)-ε1, εv - ε1,εv - q和εv - q/p关系曲线图,分析了变形特性和变形机理,得到如下结论:
(1)南昌重塑红土的剪切变形可分为3个阶段:第一阶段以弹性变形为主;第二阶段以塑性形变为主;第三阶段时,土样易出现塑性破坏。
(2)高密度试样更易发生剪胀,而高围压会抑制剪胀的发生。低围压下,由于抑制土颗粒径向位移和“滚动”的能力低,易于发生剪胀现象。
(3)南昌红土土样中团聚体破坏,压缩空间释放主要与偏应力q有关,此时q≈50 kPa。而土样在不同阶段的体应变主要与平均主应力p和剪应力q耦合作用有关,土样发生剪胀时,q/p≈1.5。
-

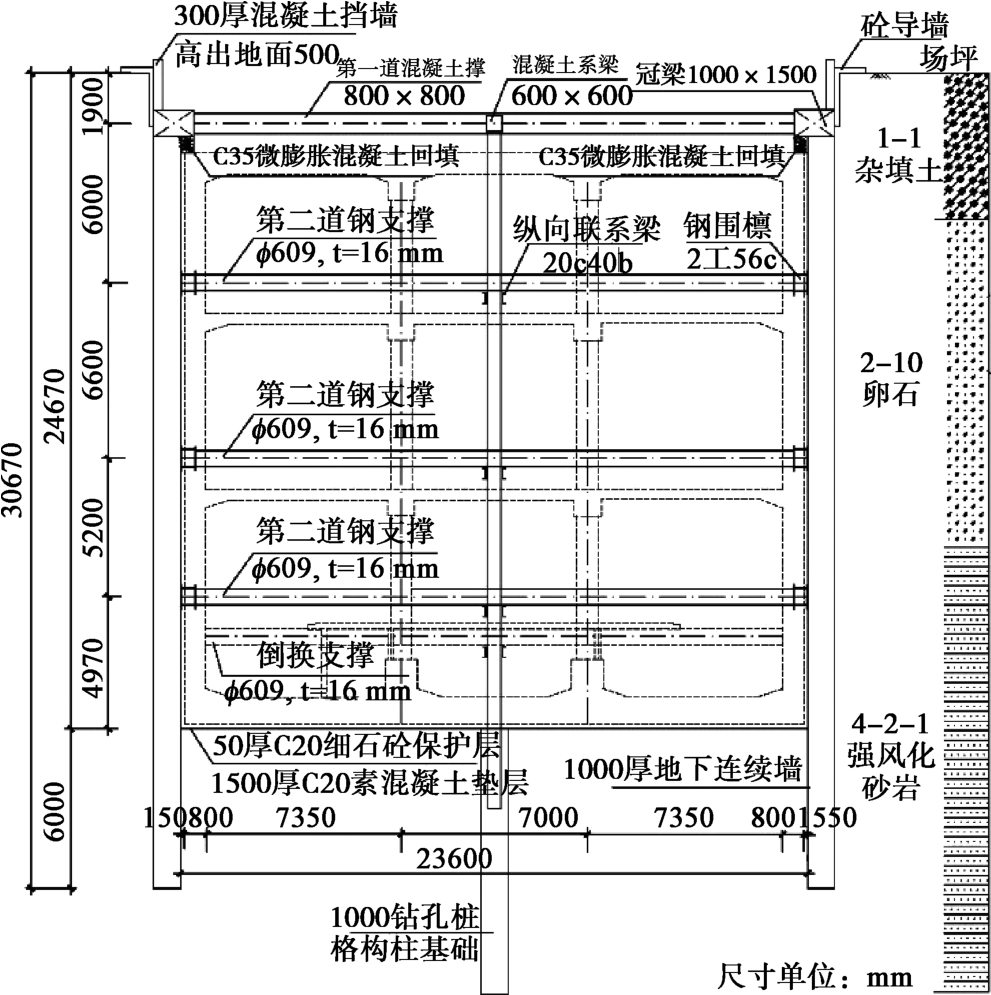

表 1 土层物理力学参数
Table 1 Physical and mechanical parameters of soil layers
地层 层厚/(m) 重度γ/(kN·m-3) 黏聚力c/kPa 内摩擦角φ/(°) 渗透系数K/(m·d-1) 1杂填土 2.0~7.0 18.0 0 15.0 8.0 2素填土 1.2~5.1 16.5 8 15.0 5.0 3粉土 0.4~3.0 16.6 12 22.0 1.0 4粉细砂 1.2~3.8 19.8 0 32.0 2.0 5卵石 6.5~16.0 21.0 0 38.0 35.0 6强风化砂岩 12.3~21.5 20.6 15 31.5 3.0 7中风化砂岩 未穿透 21.0 21 33.5 0.5 表 2 基坑监测项目及控制值

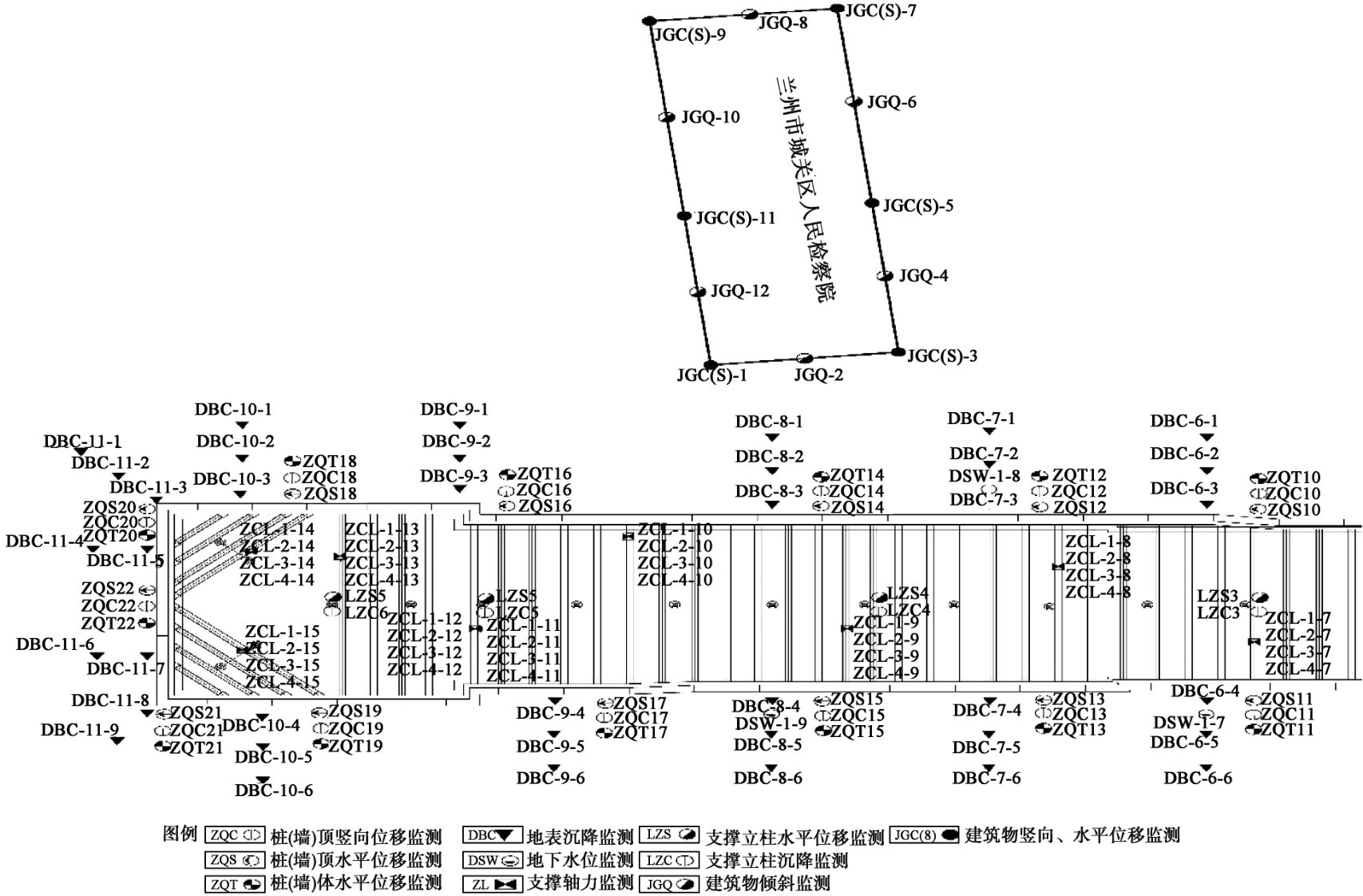

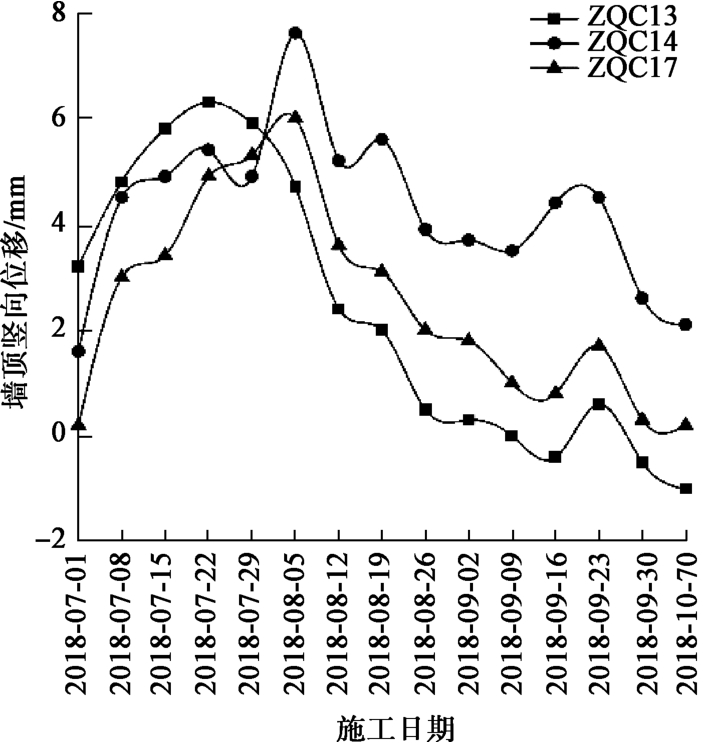

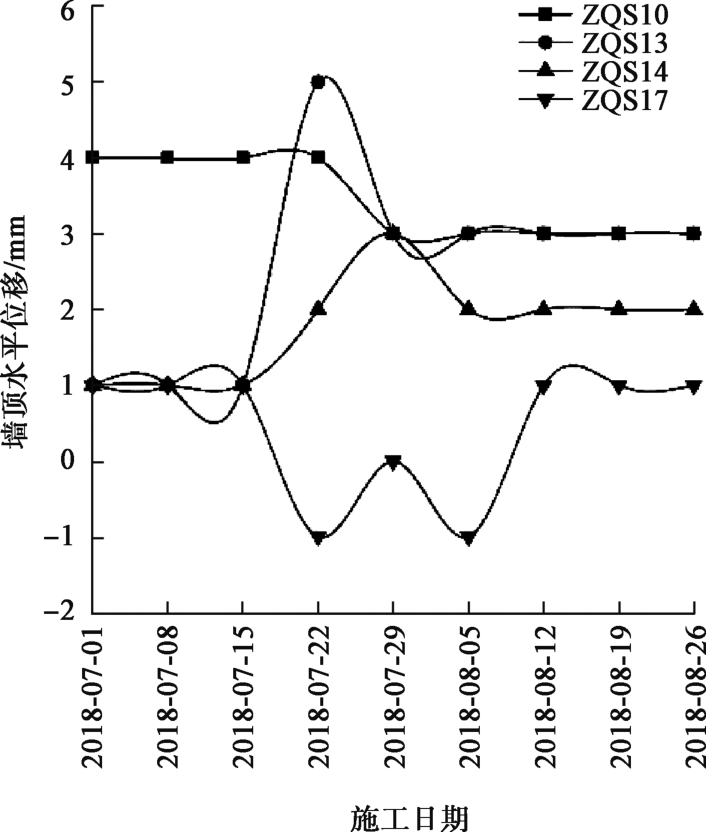

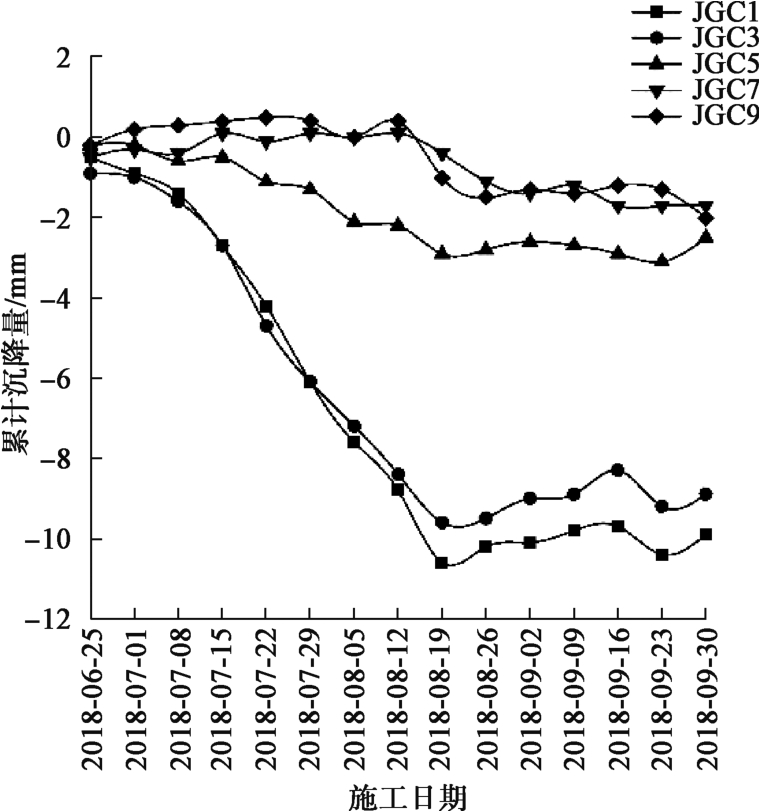

Table 2 Monitoring items and control values for foundation pit
序号 监测项目 累计绝对值/(mm) 累计开挖深度% 变化速率/(mm·d-1) 1 支护墙顶竖向位移 25 0.15 3 2 支护墙顶水平位移 25 0.15 3 3 支护墙体水平位移 30 0.15 3 4 周边地表沉降 30 0.15 3 5 建筑物沉降 30 0.15 3 6 支撑轴力 轴力设计值 表 3 施工工况

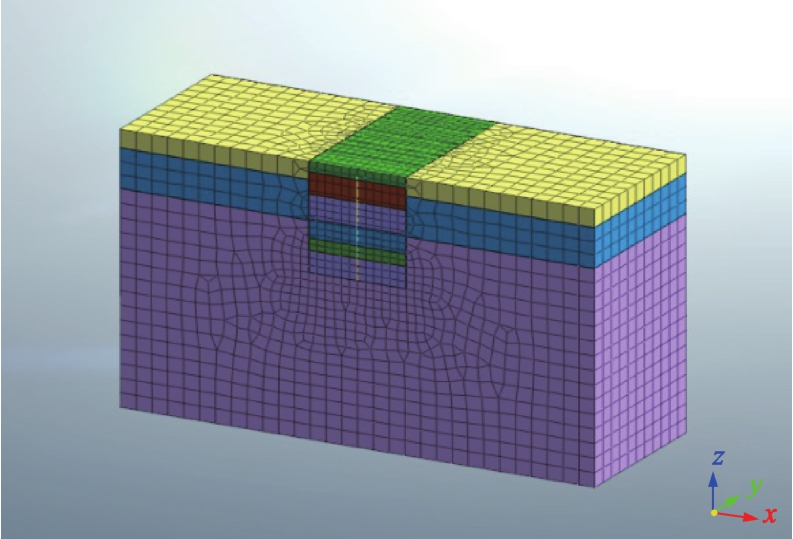

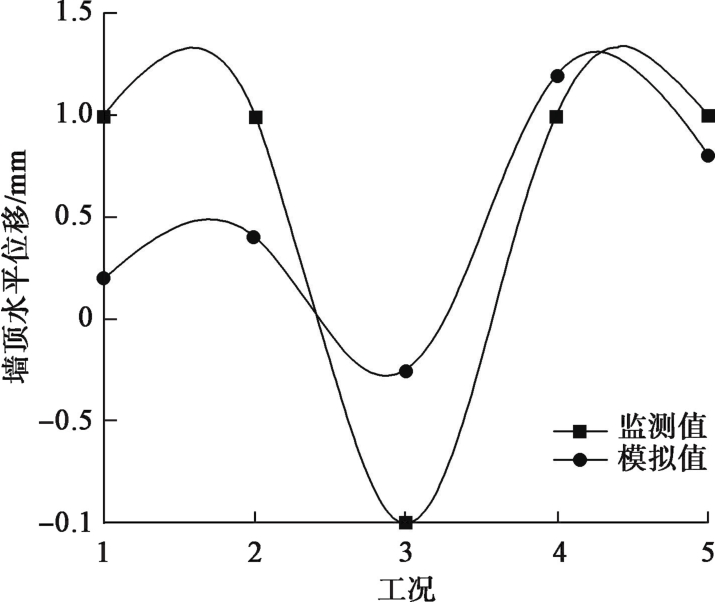

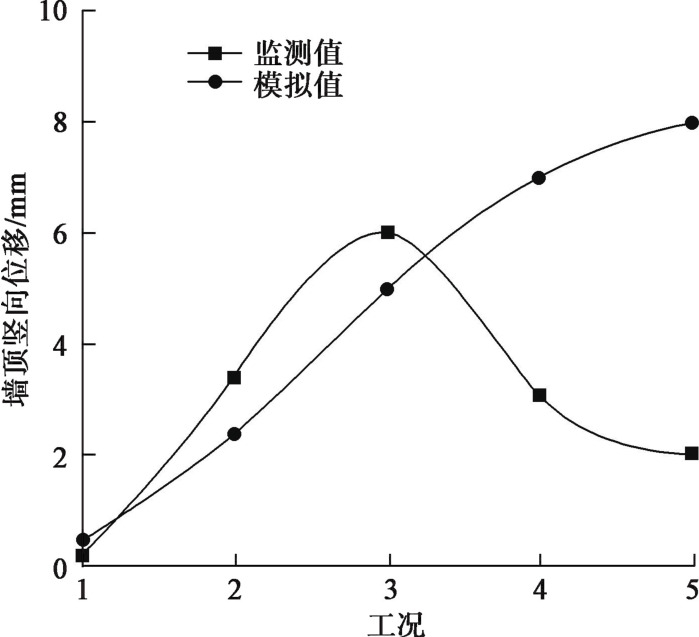

Table 3 Working conditions
工况 时间 施工状态 1 开始开挖—2018-07-01 开挖深度2.9 m,第一道钢筋混凝土支撑施工完毕 2 2018-07-01—2018-07-15 开挖深度8.9 m,第一道钢支撑施工完毕 3 2018-07-15—2018-08-05 开挖深度15.5 m,第二道钢支撑施工完毕 4 2018-08-05—2018-08-19 开挖深度20.7 m,第三道钢支撑施工完毕 5 2018-08-19—2018-08-26 开挖深度24.07 m,防水垫层已浇筑,底板钢筋施工 -
[1] 赵文, 李慎刚, 徐岩, 等. 地铁基坑施工稳定性监测分析[J]. 岩土力学, 2007, 28(增刊1): 643-646. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2007S1131.htm ZHAO Wen, LI Shen-gang, XU Yan, et al. Monitoring analysis of subway foundation-pit engineering stability[J]. Rock and Soil Mechanics, 2007, 28(S1): 643-646. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2007S1131.htm
[2] 周勇, 郭楠, 朱彦鹏. 兰州地铁世纪大道站基坑支护监测与数值模拟[J]. 铁道工程学报, 2014, 31(1): 82-88. https://www.cnki.com.cn/Article/CJFDTOTAL-TDGC201401015.htm ZHOU Yong, GUO Nan, ZHU Yan-peng. Construction monitoring and numerical simulation of deep excavation of century avenue metro station in Lanzhou[J]. Journal of Railway Engineering Society, 2014, 31(1): 82-88. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TDGC201401015.htm
[3] 张波. 兰州盆地第三系砂岩工程地质特性评价研究[J]. 工程地质学报, 2014, 22(1): 166-172. ZHANG Bo. Evalution of the engineeringgeologicalconditionofnsandstone in Lanzhou basin[J]. Journal of Engineering Geology, 2014, 22(1): 166-172. (in Chinese)
[4] 王惠君. 兰州特殊红砂岩地层地铁深基坑桩撑支护结构施工力学行为分析[D]. 兰州: 兰州理工大学, 2019. WANG Hui-jun. Construction mechanics behavior analysis of pile-strut supporting structure of subway deep foundation pit in Lanzhou special red sandstone formation[D]. Lanzhou: Lanzhou University of Technology, 2019. (in Chinese)
[5] 俞建霖, 龚晓南. 基坑工程变形性状研究[J]. 土木工程学报, 2002, 35(4): 86-90. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC200204015.htm YU Jian-lin, GONG Xiao-nan. Research on deformation of foundation-pit engineering[J]. China Civil Engineering Journal, 2002, 35(4): 86-90. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC200204015.htm
[6] 李云安. 深基坑工程变形控制优化设计及其有限元数值模拟系统研究[J]. 岩石力学与工程学报, 2001, 20(3): 421. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200103038.htm LI Yun-an. Research system of optimized design with deformation control and numerical simulation with finite element of deep excavation engineering[J]. Journal of rock mechanics and Engineering, 2001, 20(3): 421. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200103038.htm
[7] CLOUGH G W, HANSEN L A. Clay anisotropy and braced wall behavior[J]. Journal of the Geotechnical Engineering Division, 1981, 107(7): 893-913.
-
