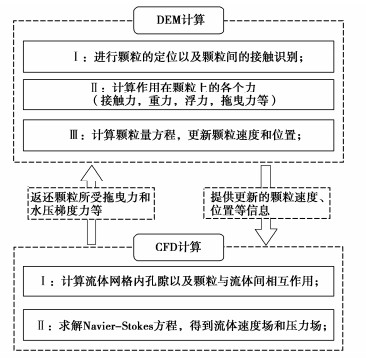

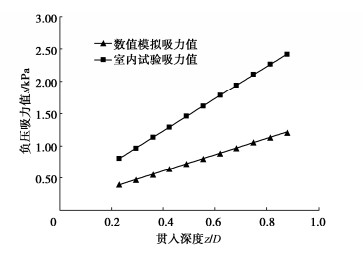

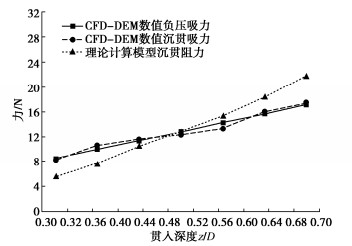

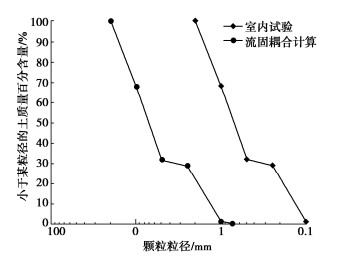

摘要: 吸力锚基础作为一种新型高效的海洋结构物基础形式在海洋工程中得到了广泛应用。对于砂土中的吸力锚沉贯研究，传统试验或有限元数值模拟存在一定局限性。采用基于离散单元法与计算流体动力学理论（CFD-DEM）流固耦合方法对吸力锚在砂土中的吸力贯入过程进行数值模拟分析；通过与室内物理模型试验、沉贯阻力理论解析计算结果进行对比分析，验证CFD-DEM流固耦合方法的有效性和准确性。进一步地，从土颗粒细观尺度上深入分析吸力锚在砂土中沉贯特性。数值模拟捕捉到贯入过程中锚内土塞和砂层变化现象，发现砂层呈现出中间向上凸起的弧状分布，说明贯入产生挤土效应，其造成的土体位移和膨胀也是土塞产生的原因。同时模拟得到贯入过程中的超孔隙水压力等势线分布变化情况和锚内砂层水力梯度的变化情况，证实了砂土中吸力贯入的“安全机制”。最后将数值所得的锚外负压比变化与Houlsby和Byrne理论模型计算结果进行对比，得到锚内土体渗透系数随沉贯的变化规律。通过本研究验证，采用离散元法结合计算流体动力学理论有效地模拟和捕捉吸力锚沉贯过程中的细观土水相互作用、宏观土体变形及渗流场分布等现象，该方法可作为吸力锚沉贯特性研究的一种有效手段。
-
关键词:
- CFD-DEM耦合方法 /
- 吸力锚 /
- 土塞 /
- 负压沉贯
Abstract: As a new-type and efficient marine structure foundation form, the suction anchor is widely used in ocean engineering. However, the traditional laboratory tests and the finite element numerical simulations have limitations in studying the penetration of suction anchors in granular materials such as sand. The fluid-solid coupling method based on the discrete element method and computational fluid dynamics theory (CFD-DEM) is used to numerically simulate the penetration of the suction anchors in sand. The effectiveness and accuracy of the CFD-DEM fluid-solid coupling method are verified by comparing with these of the laboratory suction penetration tests and the theoretical analysis of penetration resistance. The penetration mechanism of the suction anchors in sand is explained from the mesoscopic scale of soil particles. The changes of soil plug and sand layer inside the anchor during the penetration process are obtained, which shows that the sand layer presents a convex arc distribution in the middle, indicating the compaction effects. The soil displacement and expansion caused by the compaction effects are also part of the reasons for the soil heave. Simultaneously, the equipotential distribution of the excess pore water pressure changes and the changes in the hydraulic gradient of the sand layer during the penetration process are simulated, which confirms the "safety mechanism" of suction penetration in the sand. Finally, the change of negative pressure loss ratio is compared with the results of Houlsby and Byrne's theoretical model, and the variation law of permeability coefficient of soil inside the anchor with penetration is obtained. In this study, it is proved that the CFD-DEM is an efficient method to analyze the suction installation of the suction anchors in sand.-
Keywords:
- CFD-DEM coupling method /
- suction anchor /
- sand plug /
- negative pressure penetration
-
0. 引言
土石混合体（soil-rock mixture,S-RM）是一种极不均匀的松散材料,如崩积层、残积层和洪积层,主要组成成分是碎块石和土[1]。在中国西南山区的基础设施建设过程中,土石混合体被广泛地用作土工材料[2]填充到低洼场地,形成了众多的高填方体边坡。高填方体边坡滑坡破坏制约着中国西南山区基础设施建设的发展,如攀枝花机场填方体滑坡[3]、贵州某高填方体边坡滑坡[4],其原因之一为土石混合料填筑体与下伏基岩界面间的抗滑阻力不足[3]。鉴于此,为了提供更大抗滑阻力,基岩坡面常采用台阶式开挖（如图1所示）,形成了长宽比不同的台阶形状基岩界面。尽管如此,对大多数高填方体边坡来说,其填方体与下伏基岩接触面仍然是边坡的第一不连续面,受地震、堆积体重力、降雨作用等因素的影响,此接触面常常是高填方体边坡失稳不容忽视的潜在滑移面之一。
受施工场地地形条件约束,不同地形下基岩放坡开挖所采用的坡率亦有所差异,从宏观上可认为不同坡率开挖所形成的台阶状基岩界面其粗糙度不同。大量研究表明接触面粗糙度对土-基岩界面的剪切强度及变形特征有重要影响。Zhang等[5-6]对颗粒土-钢板接触面进行的大型接触面静力和循环加载试验结果表明,接触面强度符合莫尔-库仑强度准则；随着钢板表面粗糙度的增加,接触面摩擦角呈现增大的趋势。Borana等[7-8]对全风化花岗岩土壤-钢板接触面进行的直剪试验也表明,钢板表面粗糙度越大,接触面抗剪强度越高。并指出法向应力变化历史对接触面变形特征和剪切破坏强度参数影响较大。石熊等[9]研究揭示了红黏土与混凝土接触面粗糙度对接触面抗剪及残余强度有较大的影响。陈俊桦等[10]指出红黏土与混凝土接触面剪切破坏、变形与接触面粗糙度有较大关系,接触面内摩擦角受其影响较小,接触面黏聚力随接触粗糙度增大而增大并趋近红黏土黏聚力。张吉顺等[11]重点研究了粗糙度对黏性土与混凝土结构接触面的影响规律,试验制作了表面为规则的锯齿凹凸混凝土试块,指出粗糙度明显影响其力学特性。以上学者在研究接触面粗糙度对颗粒材料和结构物接触面的剪切特性影响机制中,常常采用砂土、黏土和粗粒土,几乎很少考虑土石混合体（填方体）这种极不均匀、松散的材料。虽然陈静等[12]通过土石混体与混凝土桩接触面室内大型直剪研究了含水率和含石率对其接触面力学特性的影响；Cen等[13]对土石混合体-台阶状界面接触面开展了数值模拟剪切试验,研究了含石率和土石混体最大块石粒径对其接触界面的力学特性的影响。但接触面粗糙度对土石混合体-基岩接触面剪切力学特性的影响尚不多见,仍需深入研究。鉴于此,本文通过土石混合体-基岩接触面室内大型直剪试验,较系统地研究了接触面粗糙度对填方体-下伏基岩界面的剪切强度及变形特征的影响。可为高填方体或堆积体边坡稳定性分析提供参考。
1. 室内大型直剪试验
1.1 试验设备
室内大型直剪试验采用四川大学华西岩土研究所研制的大型粗粒土压缩直剪仪ZJ50-2G（见图2）,仪器主要由刚性框架、上下剪切盒、水平加载装置、垂直加载装置和数据采集装置等组成,直剪试验过程中,垂直方向加载到法向压力设计值,固定上剪切盒并水平推动下剪切盒,使试样均匀受剪。仪器采用数字控制系统,可以自动化采集数据。试验所用上、下剪切盒长×宽×高为300 mm×300 mm×200 mm。
![]()
图 2 ZJ50-2G大型粗粒土压缩直剪仪示意图Figure 2. ZJ50-2G large coarse soil compression direct shear apparatus1.2 试样制备
土石混合料试样取自重庆武隆某机场填方区具有代表性的强夯区域,为粉质黏土、黏土以及灰岩碎块石组成的混合物,试样基本物理参数指标如表1所示。
表 1 土石混合体及灰岩基本物理参数指标Table 1. Basic physical parameter indexes of soil-rock aggregate土体类型 物理参数指标 干密度/(g·m-3) 孔隙比 天然含水率/% 天然密度/(kg·m-3) c/kPa φ/(°) 弹性模量/GPa 单轴抗压强度/MPa 土石混合体 1788 0.24 9.32 2110 23.9 10.54 — — 灰岩 — — — 2730 1433 35.67 29.14 68.09 由于室内试验剪切盒尺寸限制,将现场原土石混合体级配按相同比例缩小,根据《水电水利工程粗粒土试验规程》[14]用相似级配法可将原样粒径按照几何相似条件等比例缩小,各粒组的相对比例保持不变。
将场地原土石级配采用相似级配法等比例缩小后,试验级配中最大块石粒径为25 mm（如图3）。试验土石混合体级配选择5 mm作为土石阈值[15],试验级配曲线见图4所示。
试验所用基岩取自重庆武隆仙女山机场现场,地层为二叠系（P）上统吴家坪组地层,岩性主要是泥质灰岩。采用WDAJ-600型微机控制电液伺服多功能试验机测得岩石试件的单轴抗压强度、抗剪强度指标和弹性模量如表1所示。
台阶状灰岩试件设计坡率分别为1∶2,1∶1.75和1∶1.5。台阶高度h不变,台阶长度L发生变化,使其满足设计的坡率,制作了表面粗糙度不同的3组试件,每组试件长×宽×高为300 mm×300 mm×200 mm。参考张吉顺等[11]、赵春风等[16]对不同混凝土试件粗糙度的定义,本试验所用灰岩试件粗糙度定义为（如图5）：
, (1) 式中,R为台阶峰谷距离,S为两峰的距离。
为更好地描述土石混合体-基岩接触面的剪切机理,定义台阶J斜面角度
为 , (2) 式中,h为台阶高度,L为台阶长度（如图5）。
根据粗糙度与J斜面的定义,3组试件的粗糙度及台阶斜面J的角度如表2所示。
表 2 台阶基岩界面力学参数指标Table 2. Mechanical parameter indexes of step bedrock interface试件 编号 坡率 台阶高/cm 台阶宽/cm 粗糙度Y/mm J斜面α/(°)
1 1∶2 25 50 0.399 26.56 2 1∶1.75 25 43.75 0.431 29.74 3 1∶1.5 25 37.44 0.462 33.69 将重庆武隆仙女山机场现场不规则的灰岩试块,按照表2设计方案加工后的试件如图6所示。
1.3 试验方案
将台阶状灰岩试件放入下剪切盒中,在上剪切盒中放入土石混合体。室内试验所用土石混合体试验级配如图4所示,将筛分好的不同粒径块石与土颗粒先拌和至粗细颗粒分布均匀,按天然含水率（9.32%）分3次加入水,搅拌至试样干湿均匀；称取适量拌和均匀的土样分3次逐层均匀装填入上剪切盒内,每层都采用静压法压实[17],按压实系数0.9控制,并对各层接触面凿毛处理,防止层面过于明显,影响剪切效果。考虑到在剪切过程中由于台阶与块石之间的咬合作用,部分块石很难翻越相邻块石或台阶,随着剪切位移的增加,这些块石可能会被剪碎。为了探究剪切面上块石的破碎现象,本文在土样装填完成后,用红色油漆将剪切面块石染色,在试验结束后统计染色块石破碎数量,以此来判断剪切面上块石的破碎情况。
夏红春等[18]建议直剪试验剪切速率采用0.02～1.2 mm/min,本文采用0.8 mm/min的剪切速率控制。如表3 所示,每组试件在法向应力为 200,400,600和800 kPa下进行土石混合体-基岩接触面的剪切试验。根据《水电水利工程粗粒土试验规程》[14]当剪切位移为60 mm（试样长度的20%）时终止试验。
表 3 室内大型直剪试验方案Table 3. Indoor large-scale direct shear test schemes试件编号 粗糙度C 法向压力/kPa 1 0.399 200,400,600,800 2 0.431 200,400,600,800 3 0.462 200,400,600,800 2. 试验结果与分析
2.1 剪应力-剪切位移曲线分析
不同法向应力水平作用下,土石混合体与不同粗糙度试块接触面的剪应力-剪切位移曲线如图7所示。
由图7可知,剪应力-剪切位移曲线在低法向应力（如图7（a）,（b））作用下曲线前期呈现出应变硬化现象,后期呈现出塑性应变现象。曲线有明显的峰值,并且接触面粗糙度越大,峰值剪应力对应的位移越小。而在高法向应力（如图7（c）,（d））作用下,曲线均呈现出应变硬化现象,当剪切位移在35～45 mm之前时,剪应力随剪切位移增长较快,之后剪应力仍持续增长但增长速度开始变缓,整个剪切过程无明显峰值；相同法向应力水平作用下,接触面粗糙度越大,剪应力-剪切位移曲线的斜率越大,土石混合体-基岩接触面剪切刚度[19]越大。
在剪切过程中,随着剪切位移不断增加,台阶凹槽内块石与接触面附近一定范围内块石不断错动和旋转,凹槽内块石与接触面上部一定范围内土石混合体中的块石相互咬合、闭锁形成了块石骨架（如图8）,块石骨架又会与台阶产生咬合力,随着剪切位移的增加,咬合作用力逐渐上升,接触面抗剪强度也在逐渐提高。当剪切继续进行,凹槽内块石、上部土石混合体中块石与台阶三者之间的咬合作用逐渐增强到某一值时,块石骨架中部分块石被剪碎,接触面上剪应力发生跌落。在低法向应力作用下,剪应力跌落后剪切面发生塑性流动破坏（如图7（a）,（b））；而在高法向应力作用下,块石被剪碎,剪切面上的块石数量增加,并能重新发生错动、咬合,形成新的更多的咬合块石骨架（如图9）,因此剪切应力-剪切位移曲线表现出剪应力短暂跌落后又上升的现象（如图7（c）,（d））。
![]()
图 9 块石破碎后重新形成骨架示意图Figure 9. Schematic diagram of re-formed skeleton after rock is broken由于台阶状灰岩的弹性模量远大于土石混合体的弹性模量几个数量级,可将灰岩试件近似看作刚性体[10],因此接触面剪切区的切向变形主要由灰岩试件剪切面上部土石混体和灰岩试件台阶凹槽内土石混合体产生。凹槽内的土石混体沿着台阶斜面发生爬坡现象,将凹槽内的土石混体沿斜面的变形分解为竖向变形分量和切向变形分量,粗糙度大时,剪切斜面J的倾角
越大,在产生相同切向变形下,将产生更大的竖向变形,需要更大的克服法向应力做功,因此剪切应力增长更快,在低法向应力作用下,能更快地达到峰值。 2.2 粗糙度对接触面附近块石破碎的影响
接触面附近的块石破碎量反映了土石混合填方体中块石与基岩接触面相互咬合的紧密程度,咬合作用越强烈,则在剪切时块石越容易被剪碎。如图11所示,块石破碎形态可分为完全破碎、部分破碎和表面磨损3种。块石发生完全破碎或部分破碎意味着块石所受的咬合作用较大,不易翻越相邻块石或台阶,因此块石容易被剪碎（如图10（a））。块石发生表面磨损说明此块石虽然与其它块石或台阶产生了接触,但是咬合作用很小,在剪切过程中主要以滑移为主,所以只在块石表面留下了摩擦的痕迹（如图10（b））。
染色的块石是随机布设在剪切面上的,因此在一定程度上染色块石的破碎情况可反映整个剪切面破碎情况。试验结束后挑出事先随机分布于剪切面上的染色块石进行观察,按照图11对块石破碎形态的分类方法,将不同粗糙度下破碎的染色块石进行分类统计,结果如图12所示。由图12可知,相同法向应力作用下,接触面粗糙度越大,完全破碎块石数量越多,完全破碎和部分破碎块石总数也越多。
由于试件表面粗糙度较大时,台阶斜面J也越陡,台阶凹槽内土石混体在沿着台阶斜面J发生爬坡运动时,斜面越陡其法向位移分量越大,剪切破坏区厚度增加,剪切破坏区内有更多的块石相互接触,形成强度较高的块石骨架,随着剪切位移不断增加,紧密咬合的块石更容易被台阶剪断,所以试件粗糙度增加时,块石破碎的现象会加剧。完全破碎或者部分的块石数量可以从侧面体现出剪切面上块石与块石、块石与台阶咬合作用和嵌固作用的强弱程度,在剪切过程中咬合作用和嵌固作用力越强,块石越不易翻越相邻块石或台阶,则块石容易被剪碎。
2.3 粗糙度对接触面抗剪强度的影响
根据《水电水利工程粗粒土试验规程》[14],抗剪强度取剪应力与水平位移关系曲线上峰值或稳定值,如无明显峰值,则取水平位移达到试样直径或长度10%处的剪应力作为抗剪强度。统计不同粗糙度接触面在不同法向压力下的抗剪强度如表4所示,从表中可见,在相同的法向应力作用下,随着接触面粗糙度的增加,接触面抗剪强度显著提高。
表 4 界面抗剪强度Table 4. Interface shear strengths项目 试件编号 1 2 3 抗剪强度 =200 kPa 179.0500 224.2300 264.8700 =400 kPa 356.9700 401.5600 460.8900 =600 kPa 490.3700 536.6700 575.6700 =800 kPa 605.5600 694.8200 794.5600 粗糙度 0.3990 0.4310 0.4620 相关系数R 0.9899 0.9975 0.9874 表观黏聚力/kPa 54.7500 77.6000 98.0400 内摩擦角/(°) 35.2400 37.7200 40.4300 在剪切过程中,接触面上的抗剪强度主要来自于两部分：一是克服块石与块石之间、块石与台阶之间的咬合作用力,台阶粗糙度越大,块石与块石之间、块石与台阶之间的咬合作用力越强,在整体上则表现为接触面的抗剪强度越大；二是克服块石与块石、块石与基岩结构面之间的滑移阻力,台阶凹槽内的土石混合体会沿着台阶斜面J发生爬坡现象,爬坡现象增加了剪切破坏区内土石混合体在法向方向上的挤压作用,粗糙度越高,凹槽内土石混合体法向位移分量越大,法向挤压作用越明显,滑移阻力越大,因此需要更大的克服法向应力做功,从而接触面抗剪强度得以提高。同时块石的破碎以及破碎后块石的重新排列需要外力额外做功[20],这些额外做的功也将会使接触面抗剪强度增大。
2.4 粗糙度对接触面剪切强度参数的影响
不同接触面粗糙度下抗剪强度-法向应力关系曲线如图13所示。进行拟合后其线性相关系数R均大于0.98,这表明在本文试验的法向应力范围内,接触面的抗剪强度与法向应力关系具有较好的线性相关。参考已有研究[10-13]中研究接触面抗剪强度参数的计算方法,本文采用莫尔-库仑准则对不同粗糙度接触面的抗剪强度与法向应力关系进行描述。
![]()
图 13 不同接触面粗糙度下抗剪强度与法向应力关系曲线Figure 13. Relationship between shear strength and normal stress under different contact surface roughnesses采用莫尔-库仑强度准则对试验数据进行拟合,得到其表观黏聚力[20-21]和内摩擦角,表观黏聚力和内摩擦角与粗糙度关系曲线如图14所示。由图14可知,随着粗糙度的增大,内摩擦角和表观黏聚力呈线性增长趋势。粗糙度由0.399增加到0.462时,接触面的内摩擦角和表观黏聚力分别提高了14.72%和79.07%,表明粗糙度对表观黏聚力的影响更为显著。
![]()
图 14 接触面强度参数与粗糙度关系曲线Figure 14. Relationship between contact surface strength parameters and roughness在剪切过程中沿接触面发生剪切破坏主要克服摩擦阻力和表观黏聚力。在本文试验中摩擦阻力可分为两部分,一是台阶凹槽内土石混合体与剪切面上部土石混合体之间的滑动摩擦阻力,二是台阶凹槽内土石混合体与台阶凹槽表面的滑动摩擦阻力。由于试验所用土石混合体级配、含水率均保持一致,不同试件的台阶凹槽表面几乎无任何差异,因此不同试件接触面上的摩擦阻力也应该差别不大,但是随着剪切位移的增加,剪切面上的块石发生错动和破碎使这种理想的状态发了改变。李广信[20]认为颗粒的破碎和重排列均需要外力额外做功,这将会增加剪切面上的内摩擦角。随着粗糙度的增加剪切面上块石破碎越严重,正是这种现象导致了接触面的内摩擦角随着粗糙度的增加有轻微的上升。
沿接触面发生剪切变形需要克服的另一种因素是表观黏聚力。马林[21]认为表观黏聚力并非来源于颗粒间的胶结和各种化学键,表观黏聚力表现为剪切面上不规则土颗粒之间的咬合力。在本试验中,接触面附近的块石与块石、块石与台阶相互咬合。当剪切不断进行时,剪切面上的块石要么翻越相邻块石或者台阶,要么被剪断,发生剪切破坏。参考前人研究成果[21],本文认为表观黏聚力产生的原因是块石与块石之间、块石与台阶之间的咬合作用力。随着粗糙度的增加,块石与块石之间、块石与台阶之间的咬合作用力随之增强,导致接触面的表观黏聚力显著提高。需要补充的一点是,接触面上不仅有表观黏聚力,还有台阶凹槽内土石混合体与剪切面上部土石混合体中土颗粒间的黏聚力,但由于本试验土石混合体含石率较大,作为胶结材料的土颗粒之间的接触较少,所以这部分黏聚力很小,接触面上主要由表观黏聚力占主导作用。
2.5 粗糙度对剪切带的影响
Cen等[13]认为剪切带是接触面附近变形较大的区域,而变形较小的区域被称为非剪切带。在本试验中,凹槽内的土石混体沿着台阶斜面发生爬坡现象,将凹槽内的土石混体沿斜面的变形分解为竖向变形分量和切向变形分量,粗糙度大时,剪切斜面J的倾角
越大,在产生相同切向变形下,将产生更大的竖向变形；同时接触面粗糙度较大时,凹槽内土石混合体法向位移分量越大,法向挤压作用越明显,这使得凹槽内块石与接触面上部一定范围内块石相互咬合、闭锁形成的块石骨架范围更广,当块石骨架在剪切过程中被破坏时,变形较大的区域随之增加。因此接触面粗糙度较大时,剪切过程中形成的剪切带较宽,如图15所示。 ![]()
图 15 不同粗糙度下剪切带示意图Figure 15. Schematic diagram of shear zone with different roughnesses3. 结论
通过对土石混体—基岩接触面室内大型直剪试验,分析了基岩在不同粗糙度下接触面的剪切变形特征。
（1）在低法向应力作用下,剪应力-剪切位移曲线前期呈现出应变硬化现象,后期呈现出塑性应变现象,且接触面粗糙度越大接触面发生剪切破坏时变形越小；在高法向应力作用下,剪应力-剪切位移曲线呈现出应变硬化现象,无明显峰值。相同法向应力水平作用下,接触面粗糙度越大,剪应力-剪切位移曲线的斜率越大,土石混合体-基岩接触面剪切刚度越大。
（2）剪切界面上块石的破碎形态可分为完全破碎、部分破碎和表面磨损3种。相同法向应力作用下,接触面粗糙度越大,完全破碎块石数量越多,完全破碎和部分破碎块石总数也越多。说明在剪切过程中剪切面上块石与块石、块石与台阶咬合作用和嵌固作用力越强,块石越不易翻越相邻块石或台阶,则块石容易被剪碎。
（3）采用莫尔-库仑强度准则对试验数据进行了线性拟合,获得了其表观黏聚力和内摩擦角。结果表明：在相同法向应力作用下,接触面抗剪强度随着接触面粗糙度增加而增大；土石混体-基岩接触面的内摩擦角和表观黏聚力随着接触面粗糙度的增加也都有所增大,其中接触面的表观黏聚力增大较为明显。
（4）接触面粗糙度对剪切带宽度有影响作用,表现为接触面粗糙度越大,剪切带越宽。
-
![]()

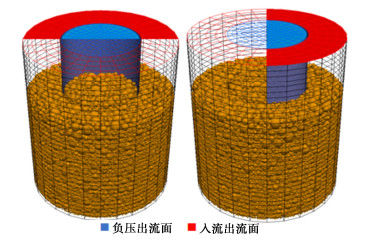

图 3 吸力锚贯入数值模型及边界条件
Figure 3. CFD-DEM model for penetration of suction anchor and boundary conditions
![]()

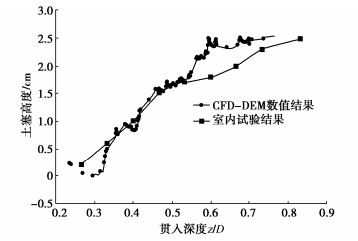

图 6 土塞隆起高度随负压沉贯深度的变化曲线
Figure 6. Variation of height of soil plug with penetration depth ratio
![]()

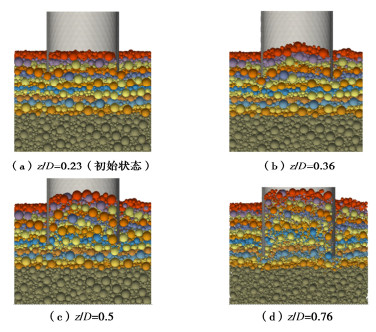

图 8 土层中细粒向上运移产生错层现象
Figure 8. Upward migration of fine particles in soil layer and phenomenon of cross-bedding
![]()

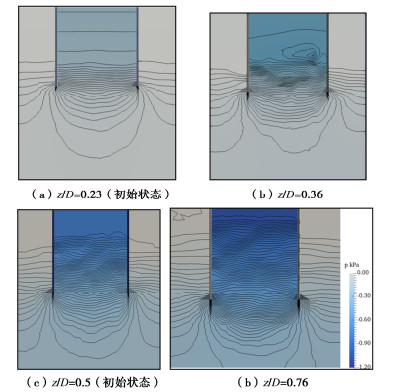

图 9 不同贯入深度时的压力等势线分布图
Figure 9. Distribution of pressure isopotential lines at different penetration depths
![]()

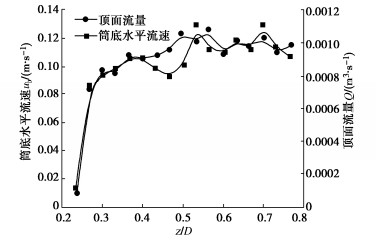

图 10 顶面流量Q及锚底向内水平流速ub随贯入深度变化
Figure 10. Variation of flowrate at outlet and horizontal fluid velocity at bottom of bucket during penetration
![]()

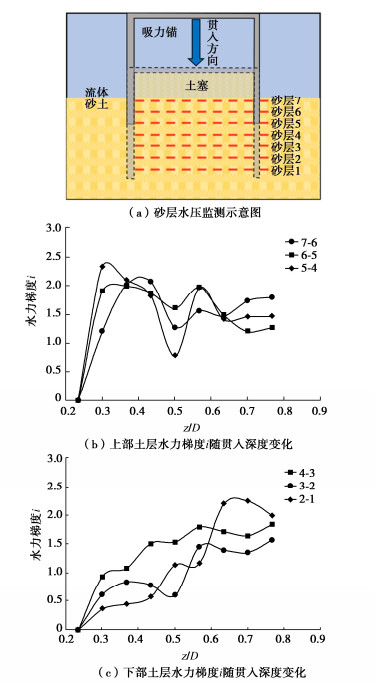

图 11 锚体内砂层水力梯度i随贯入深度变化
Figure 11. Variation of hydraulic gradient of soil layers inside suction bucket during penetration
![]()

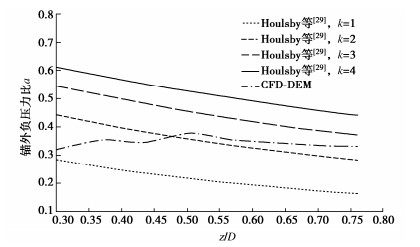

图 12 锚外负压比随沉贯深度变化曲线
Figure 12. Variation of negative pressure loss ratio outside bucket during penetration
表 1 模型试验中吸力锚模型尺寸参数
Table 1 Dimensions of model suction anchor
锚长度H/
mm内径Di/
mm外径Do/
mm壁厚t/
mm长径比 150 150 158 4 1
下载: 导出CSV
-
