驻波作用下粉土海床累积液化机制分析

胡瑞庚; 刘红军; 时伟

doi:10.11779/CJGE202107007

驻波作用下粉土海床累积液化机制分析 English Version

胡瑞庚^1,,
刘红军^{1, 2, ,},
时伟³

1.
中国海洋大学环境科学与工程学院,山东　青岛　266100
2.
海洋环境与生态教育部重点实验室,山东　青岛　266100
3.
青岛理工大学土木工程学院,山东　青岛　266033

基金项目:

国家自然科学基金项目 41572247

中央高校基本科研业务费专项项目 202061027

详细信息

作者简介:
胡瑞庚(1990— ),男,博士研究生,主要从事海洋岩土工程方面的科研工作。E-mail：huruigeng@126.com

通讯作者:
刘红军, E-mail：hongjun@ouc.edu.cn

中图分类号: TU443
计量
- 文章访问数: 275
- HTML全文浏览量: 21
- PDF下载量: 137
出版历程
- 收稿日期: 2020-10-08
- 网络出版日期: 2022-12-02
- 刊出日期: 2021-06-30

Mechanism of residual liquefaction of silty seabed under standing waves

HU Rui-geng^1,,
LIU Hong-jun^{1, 2, ,},
SHI Wei³

1.
College of Environmental Science and Engineering, Ocean University of China, Qingdao 266100, China
2.
Key Lab of Marine Environmental Science and Ecology, Ministry of Education, Qingdao 266100, China
3.
School of Civil Engineering, Qingdao University of Technology, Qingdao 266033, China

摘要

摘要: 波浪被防波堤或岸壁反射时形成驻波,使其前面的水域发生强烈振荡,海床发生液化,可能导致结构物失稳破坏。以黄河三角洲粉土海床为研究对象,进行一系列驻波水槽试验,研究驻波作用下波腹剖面土体累积液化机制,在此基础上,采用数值模型进一步研究驻波作用下波浪参数（水深、波陡）和土体参数（饱和度）对海床累积液化的影响规律。结果表明：驻波作用下海床累积液化的发生与循环应力水平有关,当循环应力比χ达到累积液化所需的临界值χ_cr时,发生累积液化,深层土体累积液化所需的χ_cr大于浅层土体。波腹剖面土体液化所需的χ_cr远大于波节剖面,发生初始液化所需的时间大于波节剖面,液化深度小于波节剖面。波腹剖面土体累积液化是由波节及相邻位置向波腹剖面传递的超孔隙水压力P_res1,和波腹剖面土体受循环正应力影响发生静压屈服引起的超孔隙水压力P_res2两部分共同作用所致。本试验中,在深度z=-0.05 m,波浪作用时间t≈600 s时,前者贡献比α₁≈54.3%,后者α₂≈45.7%。波节和波腹剖面土体累积孔隙水压力沿深度分布模式有差异,随水深减小,波陡增加,饱和度减小,海床液化深度在波节和波腹剖面均增大。
- 驻波 /
- 累积液化 /
- 超孔隙水压力 /
- 波腹剖面 /
- 波节剖面
Abstract: The standing waves exist when the progressive waves are reflected by the breakwater or the bank wall, which leads to the water surface oscillating where it is and the waveform doesn’t advance. Seabed soil will undergo liquefaction under standing waves, resulting in the instability of seabed foundation of marine structures. Based on the silt seabed in the Yellow River Delta of China, a series of wave flume experiments are conducted under standing waves so as to investigate the liquefaction mechanism at the antinodal section. Then, a parametric study is conducted with the proposed model to investigate the effects of the soil and wave characteristics on residual liquefaction. The results indicate that the onset of residual liquefaction is linked with cyclic stress ratio. The residual liquefaction occurs when the cyclic stress ratio χ equals the critical value χ_cr, and the required χ_cr in deeper layer is larger that of the shallow layer. The required χ_cr at the antinodal section is far more than that at the nodal section, and the required wave loading time is longer and the liquefaction is smaller than that at the nodal section. The horizontal transporting of pore pressure and the accumulating of plastic volumetric strain induced by cyclic normal stress contribute to the liquefaction at the antinodal section simultaneously, and the experimental results revealthat the former and the latter contribute to 54.3% and 45.7% respectively at the depth of 0.05 m. The discrepancy of the distribution pattern of the excess pore water pressure exists between the nodal section and the antinodal section. The shallower the water depth, the higher the wave steepness, and the smaller the saturability results in a deeper liquefaction depth.
- standing wave /
- residual liquefaction /
- excess pore water pressure /
- nodal section /
- antinodal section

HTML全文

0. 引言

驻波是两个周期相同、方向相反的行进波叠加后产生的波动现象,运动特点是波节点位置不变、波峰波谷分别叠加,波面只是在原处起伏振动,波形并不前进^[1-2]。当波致超孔隙水压力大于初始有效应力时,海床会发生液化,海床液化可能导致结构物的失稳破坏。线性驻波引起的超孔隙水压力幅值是入射波（行进波）的2倍^[3],因此,相比入射波,驻波作用下海床更易发生液化。

Sekiguchi等^[4]、Sassa等^[5]分别进行了驻波作用下海床响应离心机试验,发现在波浪作用初期,超孔隙水压力显著增加并在2,3个波浪循环后达到最大值。大量的试验和理论研究证明了海床超孔隙水压力的累积与波致剪应力引起的塑性体应变有关,并有学者提出了弹塑性模型用于计算超孔隙水压力^[6-8]。与行进波不同的是,驻波作用下波节剖面土单元体仅受到循环剪应力作用,波腹剖面土单元体仅受循环正应力作用,然而一些试验结果表明在波节和波腹剖面均有超孔隙水压力产生并发生累积液化^[9-12]。目前,已有研究认为波腹剖面土体累积液化主要有两种机制：①波腹剖面土体累积液化仅是由于海床内超孔隙水压力扩散所致^[10]。液化区首先在剪应力最大的波节剖面出现,之后,波节处累积超孔隙水压力向附近节点传递,液化区域朝水平和竖向方向发展,最终,在一定数量的波浪循环作用下,波腹剖面的土体发生液化^[13-14]。②波腹处循环正应力导致土单元体发生塑性体应变,引起超孔隙水压力累积进而发生液化^[11]。然而,驻波作用下波腹剖面的累积液化可能受以上两种机制的共同作用。因此,对两种机制的耦合作用而导致波腹剖面土体的累积液化问题值得进一步研究。

基于此,本文以黄河三角洲普遍发育的粉土海床为研究对象,设计一系列驻波水槽试验,研究驻波作用下波腹剖面土体累积液化机制,在此基础上,采用数值模型研究驻波作用下波浪参数（水深、波陡）和土体参数（饱和度）对海床累积液化的影响规律。

1. 试验方案和方法

1.1 试验仪器及土样制备

试验在波浪水槽（图1（a））中进行,矩形土槽（长1.4 m,高0.5 m）设置在水槽中下部。造波系统（图1（c））设置在水槽端部,在水槽的另一端安装竖直墙面板,当产生的行进波浪传播至竖直墙面板处,将发生完全反射,反射波与入射波叠加形成驻波,通过调整气压活塞杆的冲程和频率使驻波波长等于土槽长度,即L=140 cm。驻波波腹位于水槽长度剖面的中间位置,波节位于左右两侧1/4位置。在泥面处,沿水平方向布置5个孔隙水压力传感器,分别在波节、波腹剖面位置沿深度方向布置3个孔隙水压力传感器（图1（b））。

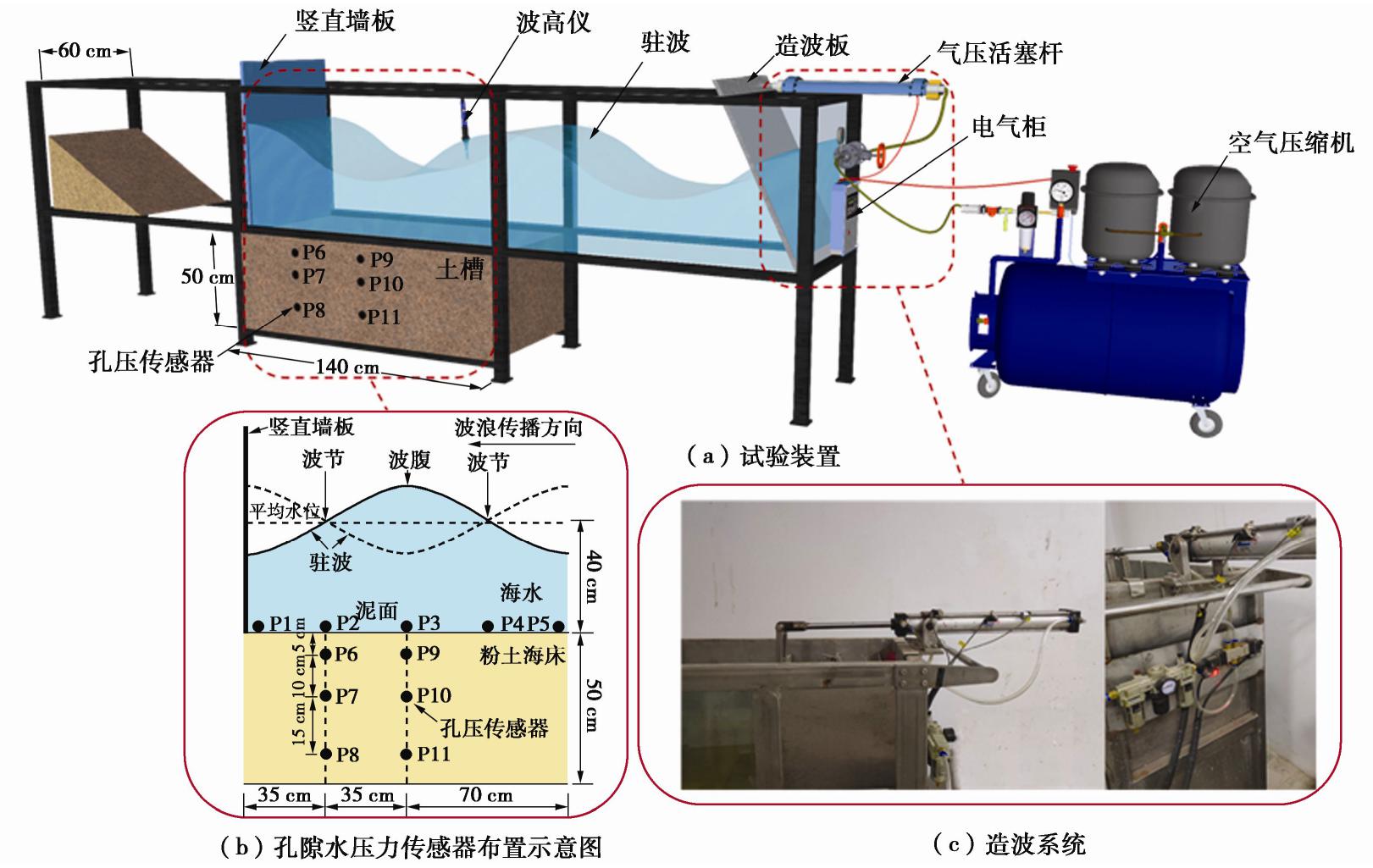

图 1 试验装置

Figure 1. Experimental setup

下载: 全尺寸图片幻灯片

试验海床所用土样取自黄河三角洲潮滩,为砂质粉土,试验土样粒径级配曲线如图2所示,试验土样的基本力学参数：中值粒径d₅₀为0.045 mm,土颗粒几何标准偏差 $σ_{g}$ （ $σ_{g}$ =d₈₄/d₅₀,d₈₄为小于某粒径土质量累积百分含量为84%对应的粒径）为1.26,塑限w_P为17.1%,液限w_L为26.3%,最大孔隙比e_max为1.1,最小孔隙比e_min为0.52,土粒相对质量密度d_s为2.64,渗透系数k_s为1.2×10^-6 m/s,泊松比 $ν$ 为0.29,孔隙度n为0.41,剪切模量G为5×10⁵ Pa。

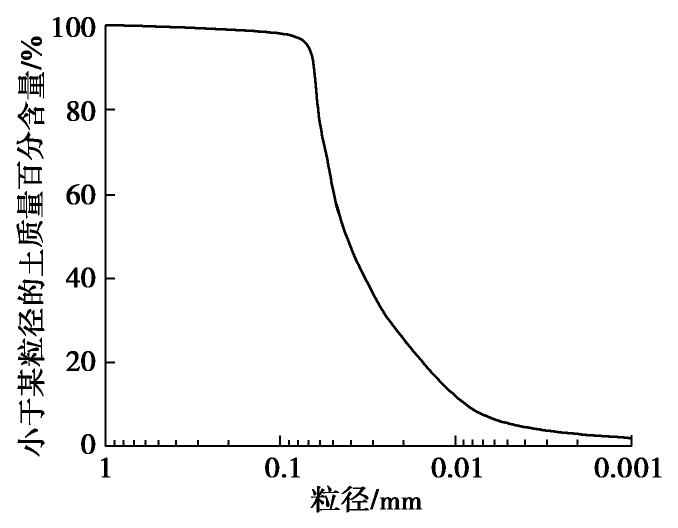

图 2 试验土样粒径级配曲线

Figure 2. Grain-size distribution curve of test soil

下载: 全尺寸图片幻灯片

试验前将土样烘干、碾碎并加水搅拌至泥浆状态,将泥浆经侧壁缓慢注入试验水槽至预定深度,沿水槽侧壁缓慢向水槽中注水,直至水面至土槽泥面高度为40 cm,之后将海床静置7 d左右使土样在自重条件下初步固结,直至测试得到的不同深度孔隙水压力数值等于静水压力值。

1.2 测试方案

共进行6组驻波试验,驻波波长L为140 cm,水深d为40 cm,周期T约为1.02 s,波高H_w为12～32 cm,循环应力比χ采用Sassa等^[15]推荐的方法计算,具体试验参数见表1。

表 1 试验参数及液化情况

Table 1. Parameters of tests and liquefaction results

试验组次	波高/cm	循环应力比χ	波节剖面不同深度处液化情况			波腹剖面不同深度处液化情况
试验组次	波高/cm	循环应力比χ	0.05 m	0.15 m	0.3 m	0.05 m	0.15 m	0.3 m
1	12	0.179	×	×	×	×	×	×
2	16	0.238	√	×	×	×	×	×
3	20	0.298	√	√	×	×	×	×
4	24	0.357	√	√	×	×	×	×
5	28	0.417	√	√	×	√	×	×
6	32	0.477	√	√	√	√	√	√
注：“√”表示波浪作用期间（0~600 s）该位置发生液化,“×”表示未发生液化。

下载: 导出CSV

| 显示表格

2. 试验造波效果验证

为验证试验造波效果,首先将试验5床面处P1～P5位置（图1）孔压传感器测试得到的波致孔隙水压力,与采用Jeng^[16]提出的方法计算的理论值进行比较（图3）。由图3可以看出,床面不同位置处波致孔隙水压力实测值与理论值基本一致,符合驻波对海床波压力的影响规律^[3,16]。说明本文采用试验装置和方法造波效果较好,能准确地产生所需要的驻波。

图 3 床面处不同位置波致孔隙水压力实测值与理论值比较

Figure 3. Comparison of wave-induced pore pressure between experimental results and theoretical values at seabed surface

下载: 全尺寸图片幻灯片

3. 试验结果与分析

3.1 波节剖面超孔隙水压力响应

各组试验得到的波节处超孔隙水压力的变化规律相似,以试验5（表1）为例,海床不同深度处波致超孔隙水压力变化如图4,5所示。

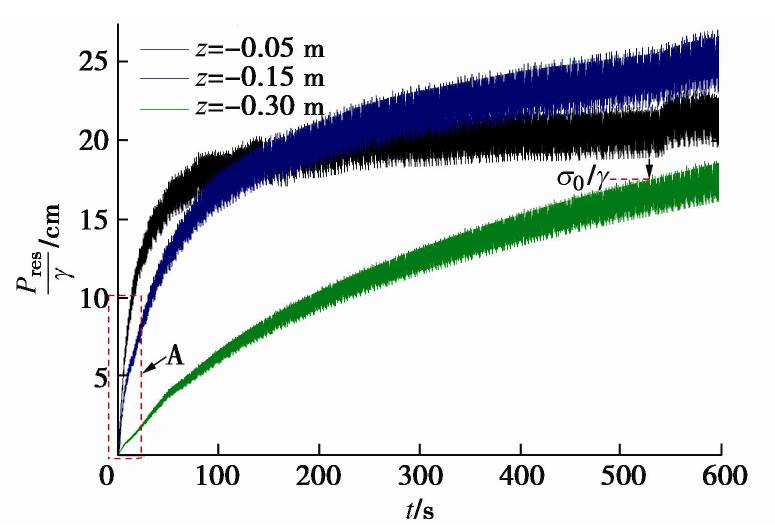

图 4 波节处超孔隙水压力时程曲线（箭头代表液化的起始）

Figure 4. Time histories of excess pore water pressure under node

下载: 全尺寸图片幻灯片

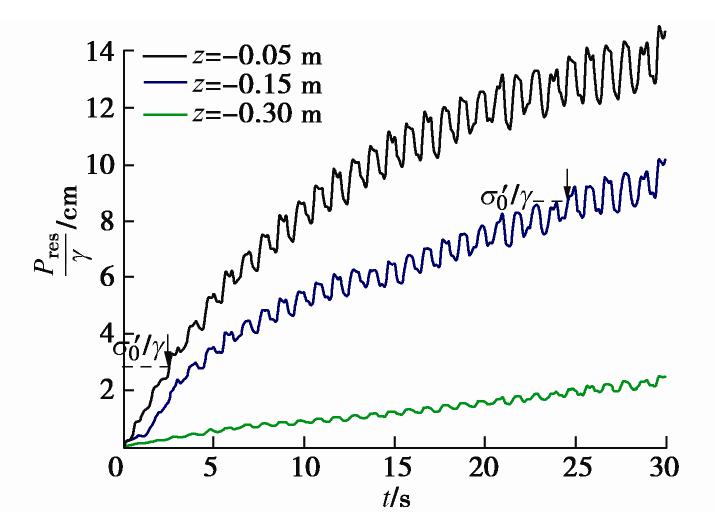

图 5 A(图4)的放大部分

Figure 5. Enlarged section of part A in Fig. 4

下载: 全尺寸图片幻灯片

由图4可以看出,在波浪作用初始阶段（t=0～30 s）,超孔隙水压力迅速累积,随着波浪作用时间增加,超孔隙水压力逐渐达到最大值并趋于稳定。当波浪作用时间t=0～100 s时,浅层土体（z=-0.05～-0.15 m）超孔隙水压力累积速率大于深层土体（z=-0.03 m）,而且浅层土体超孔隙水压力达到稳定阶段需要的时间小于深层土体,这说明波浪能量向海床深处传播存在滞后效应。

在波浪作用期间（t=0～600 s）,波致超孔隙水压力最大值在不同深度处有差异,以P_max,0.05表示深度z=-0.05 m处海床内的最大超孔隙水压力,由图4可以得到：P_max,0.15 > P_max,0.05 >P_max,0.30,说明超孔隙水压力在距海床表层一定深度处达到最大值,超过该深度后超孔隙水压力又逐渐衰减,即在海床一定深度存在超孔隙水压力极值点。导致这种现象的原因是：海床表面作为排水边界,海床浅层内的超孔隙水压力消散速度快,往往没来得及累积就消散了,同时波浪对海床作用随深度逐渐减小,所以到达一定深度后超孔隙水压力又逐渐衰减。

根据Zen等^[17]采用的液化准则：当某一深度超孔隙水压力超过初始平均有效应力 ${σ^{'}}_{0}$ 时,该位置发生液化。由图4可以看出,随着波浪作用时间的增加,土体中超孔隙水压力累积,当累积达到一定程度后,土体的表层开始发生液化现象。以深度z=-0.15 m处为例,在波浪作用时间t ≈24 s时,发生初始液化。值得注意的是,初始液化并不是发生在累积孔隙水压力达到P_max时,而是在达到P_max之前,即累积孔隙水压力达到临界孔隙水压力P_cr时即发生液化。以t_0.05表示深度z=-0.05 m处土体开始液化对应的波浪作用时间,由图4,5可以得到：t_0.05 < t_0.15 < t_0.30,说明波浪持续作用会造成液化层逐渐向下发展,这与行进波作用下海床液化规律相似,体现出渐进液化的特性。

不同循环应力比 $χ$ 时,波节剖面液化情况如表1和图6（a）所示。由图6可以看出,土体累积液化的发生与循环应力水平有关,只有当χ达到累积液化所需的临界值 $χ_{cr}$ 时,才能引起土体累积液化,而且深层土体累积液化所需的 $χ_{cr}$ 大于浅层土体,即： $χ_{cr,0 .30}$ > $χ_{cr,0 .15}$ > $χ_{cr,0 .05}$ ( $χ_{cr,0 .05}$ 表示深度z=-0.05 m处土体液化所需的 $χ_{cr}$ )。这可以解释为：当 $χ$ < $χ_{cr}$ 时,波致循环剪应力引起的土体塑性体应变较小,造成孔隙水压力的累积速率小于消散速率,超孔隙水压力难以累积至液化程度；当 $χ$ > $χ_{cr}$ 时,塑性体应变的增长速率较大,导致孔隙水压力的累积速率大于消散速率,发生累积液化；同时,波致循环剪应力随海床深度增加而减小,虽然深层土体较海床表面排水边界较远,但波致循环剪应力较小,发生液化所需要克服的平均有效应力较大,这两者的综合作用导致深层土体液化所需的 $χ_{cr}$ 大于浅层土体。

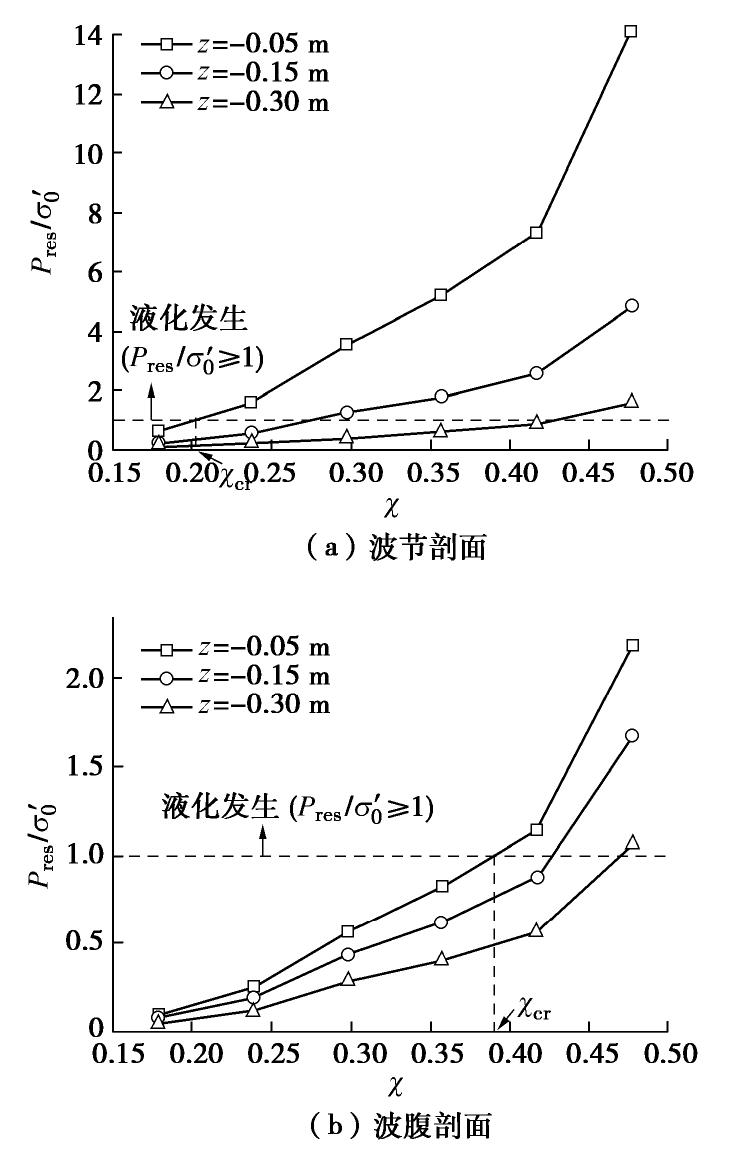

图 6 不同循环应力比χ时海床液化情况

Figure 6. Liquefaction results with different cyclic stress ratios χ

下载: 全尺寸图片幻灯片

3.2 波腹剖面超孔隙水压力响应

各组试验得到的波腹处超孔隙水压力的变化规律相似,以试验5（表1）为例,海床不同深度处波致超孔隙水压力变化如图7,8所示。

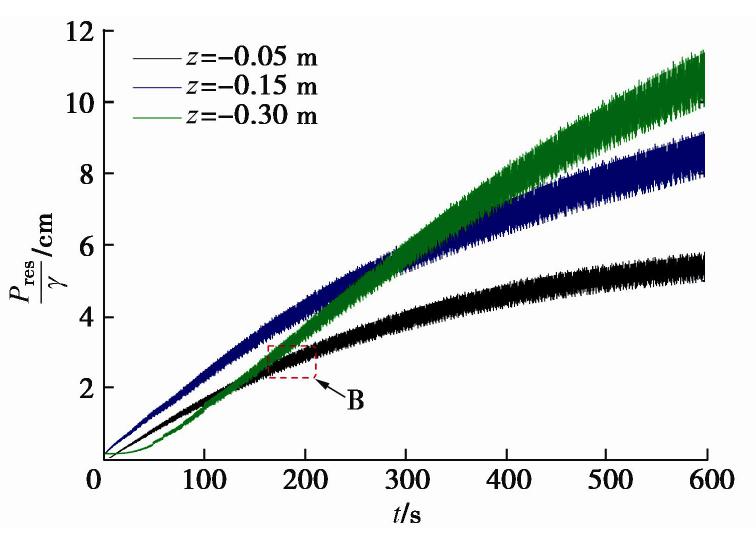

图 7 波腹剖面超孔隙水压力时程曲线

Figure 7. Time histories of excess pore water pressure under antinode

下载: 全尺寸图片幻灯片

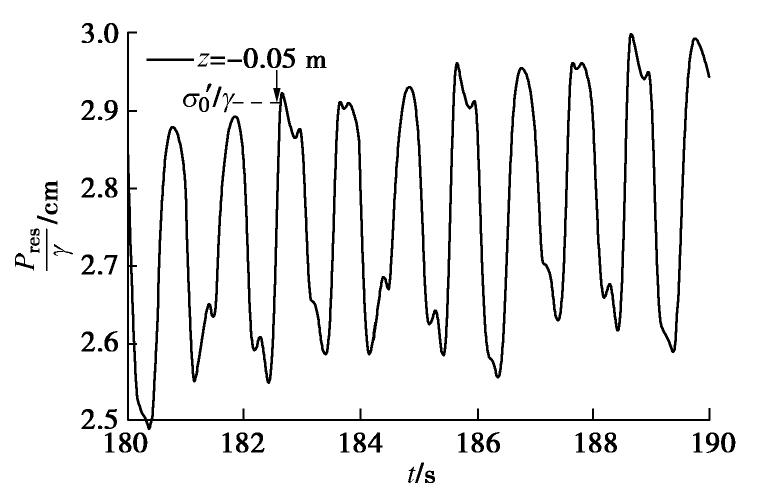

图 8 B(图7)的放大部分

Figure 8. Enlarged section of part B in Fig. 7

下载: 全尺寸图片幻灯片

由图7可以看出,波腹剖面超孔隙水压力累积模式与波节剖面相似,随着波浪作用时间的增加,波腹处海床内超孔隙孔隙水不断累积,当累积达到一定程度后,土体的表层开始发生液化,以深度z=-0.05 m处的超孔隙水压力变化曲线为例,当波浪作用时间t≈182.6 s时,发生初始液化。试验期间深度z=-0.15,-0.30 m处未发生液化。

由图6,7可以看出,相比于波节剖面,波腹剖面累积液化模式主要有3点不同：①波腹剖面初始液化所需要的时间远大于波节剖面,如在z=-0.05 m深度处,波节剖面发生初始液化所需的波浪作用时间t ≈24 s,而波腹剖面t≈182.6 s；②波腹剖面液化深度小于波节剖面,如在z=-0.15 m深度处,波节剖面发生液化,而波腹剖面未出现液化现象；③波腹剖面液化所需的 $χ_{cr}$ 远大于波节剖面,如在z=-0.05 m深度处,波节剖面 $χ_{cr}$ ≈0.2,波腹剖面 $χ_{cr}$ ≈0.39。Sumer等^[18]、Madsen^[19]研究得出波致循环剪应力引起的土体塑性体应变导致了孔隙水压力的累积,然而,驻波作用下海床土单元体的受力状态（图9）表明波腹处仅受循环正应力的影响,没有循环剪应力,试验中波腹剖面却发生了孔隙水压力累积,甚至浅层液化（z=-0.05 m）。Kirca等^[10]指出：驻波作用下孔隙水压力首先在波节处累积,当累积到一定程度后会在海床中形成压力梯度场,超孔隙水压力会从压力场高的区域传播至压力场低的区域,即从波节向波腹传递,波腹下的土体会受邻近波节处液化土单元的影响,一定时间后也发生了液化,这可以解释试验得出的波节与波腹剖面累积液化模式的差异。值得注意的是,Wang等^[11]通过试验发现波腹剖面土体有塑性体应变累积,并推断波致循环正应力导致了土体塑性体应变累积。因此,与波节剖面土体液化机制不同,波腹剖面土体累积液化可能由孔隙水压力传递和波致循环正应力两部分共同导致。

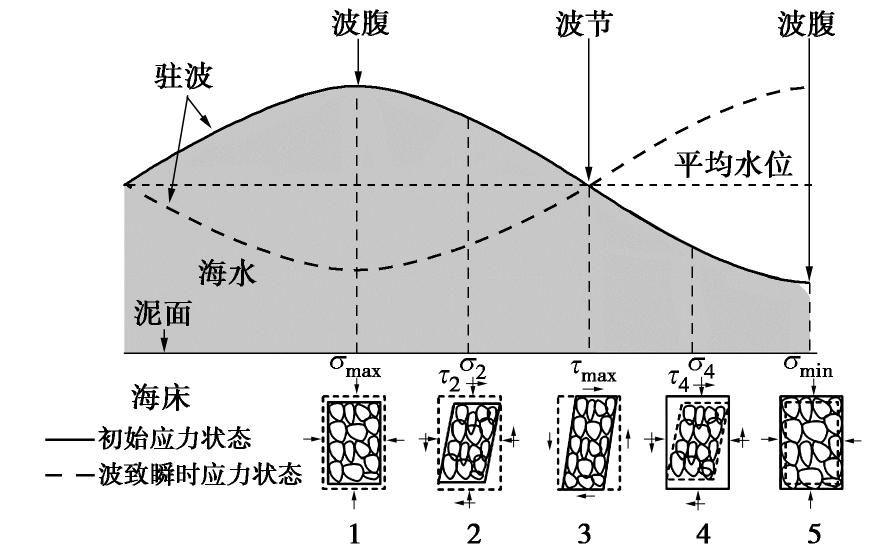

图 9 驻波作用下海床土单元体的受力状态示意图

Figure 9. Sketch of representative soil elements stress-strain under standing wave loads

下载: 全尺寸图片幻灯片

3.3 波腹剖面累积液化机制

为进一步研究波腹剖面累积液化机制,进行了补充试验（试验7）。波浪、海床参数与试验6相同。在试验7中,为最大程度地避免相邻位置累积超孔隙水压力向波腹剖面传递,将竖向隔水板放置在紧邻波腹剖面位置处,竖向隔水板采用聚乙烯硬质塑料板,其侧向刚度大于海床土体刚度,相当于刚性隔水板,试验布置如图10所示。

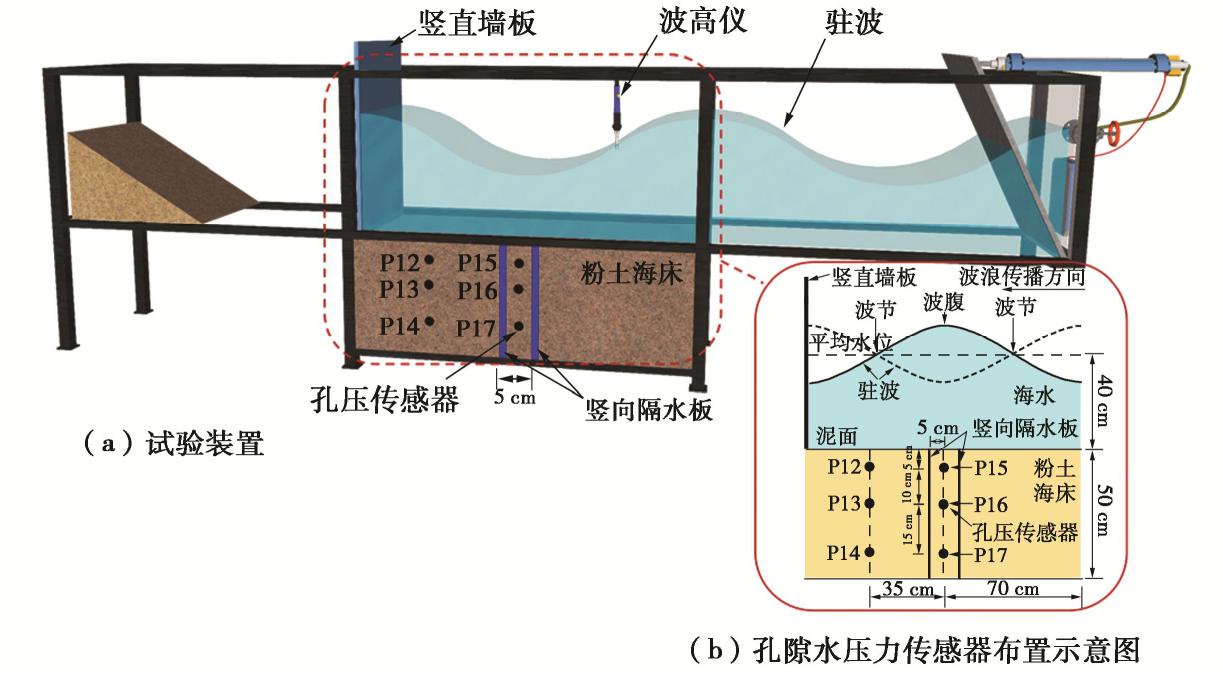

图 10 (a)试验装置示意图；(b)孔隙水压力传感器和竖向隔水板布置示意图

Figure 10. (a) Experimental setup for supplementary experiment; (b) layout of pore pressure tranducers and vertical sealed plates

下载: 全尺寸图片幻灯片

补充试验得到了波腹剖面不同深度位置处超孔隙水压力的变化规律,并将其与试验6（未设置竖向隔水板）的结果进行对比（图11）。需要注意的是：波致循环应力导致海床土骨架之间的孔隙体积改变,压缩孔隙水压力,当孔隙水压力不能及时排出时,导致孔隙水压力累积。而邻近波腹处竖向隔水板的设置增加了对波腹剖面土单元体的侧向约束作用,减弱了波腹处海床的水平振荡幅度,减小了土单元体的侧向变形,造成土骨架间孔隙体积改变量减小,因此,刚性隔水板的设置可能导致由波致循环应力引起的波腹剖面累积孔隙水压力值较未设置隔板的情况偏小。本文试验时采用的是竖向刚性隔水板,而没有考虑隔水板刚度对波腹剖面累积孔隙水压力值的影响。

图 11 波腹处超孔隙水压力时程曲线

Figure 11. Time histories of excess pore pressure under antinode at different depths

下载: 全尺寸图片幻灯片

由图11可以看出,与未设置隔水板相比,设置隔水板后,波腹剖面处超孔隙水压力明显减小,试验期间均未发生液化,说明设置竖向隔水板阻断了超孔隙水压力由波节及相邻位置向波腹剖面的传递。然而,波腹剖面仍有超孔隙水压力累积,超孔隙水压力累积对应土单元体产生了塑性体应变,说明波腹处循环正应力导致了土单元体产生了塑性体应变,这体现了土体的静压屈服特性,因此,波腹剖面土体累积超孔隙水压力是由两部分贡献产生,分别是：①波节及相邻位置向波腹剖面传递的超孔隙水压力P_res1；②波腹剖面土体受循环正应力影响发生静压屈服,产生塑性体应变引起的超孔隙水压力P_res2

$P_{res} = P_{res 1} + P_{r e s 2}$ 。

(1)

由波节及相邻位置向波腹剖面传递的超孔隙水压力P_res1是土体中累积孔隙水压力扩散的结果,孔隙水压力的扩散效率与土体固结系数c_v有关^[10]。孔隙水压力由波节剖面传递至相邻波腹剖面所需要的时间Δt的表达式为^[19]

$Δ t = \frac{l^{2}}{2 c_{v}}$ ,

(2)

式中,l为波节剖面与相邻波腹剖面的水平距离。

本文试验海床土体的c_v=0.0018 m²/s,l=0.35 m,采用式（2）计算得到Δt≈34 s。图12为试验6、试验7在t=0～60 s和t=540～600 s超孔隙水压力时程曲线。根据图12,在t₁=5 s位置（A点）累积的孔隙水压力经过约34 s传递至B点,B点处超孔隙水压力P_res包括由波节剖面向波腹处传递引起的超孔隙水压力P_res1和塑性体变引起的超孔隙水压力P_res2,其中P_res可由未设置竖向隔水板试验结果得到（点B）,P_res2可由设置竖向隔水板试验结果得到（点C）,P_res1可由P_res、P_res2根据式（1）计算得到。定义波腹剖面由传递引起的超孔压比为 $α_{1}$ （ $α_{1}$ = P_res1/ P_res）,由塑性体变引起的超孔压比为 $α_{2}$ （ $α_{2}$ = P_res2/ P_res）。在波浪作用的初始阶段（以t=0～60 s为例,图12（a））,随着波节剖面超孔隙水压力不断累积, $α_{1}$ , $α_{2}$ 不断变化。当波节剖面超孔隙水压力达到稳定阶段（以t=560～600 s为例,图12（b））,波腹处（D点）的超孔隙水压力也达到稳定阶段, $α_{1}$ , $α_{2}$ 基本不再变化。在z=-0.05 m,t≈600 s时, $α_{1}$ ≈54.3%, $α_{2}$ ≈45.7%。

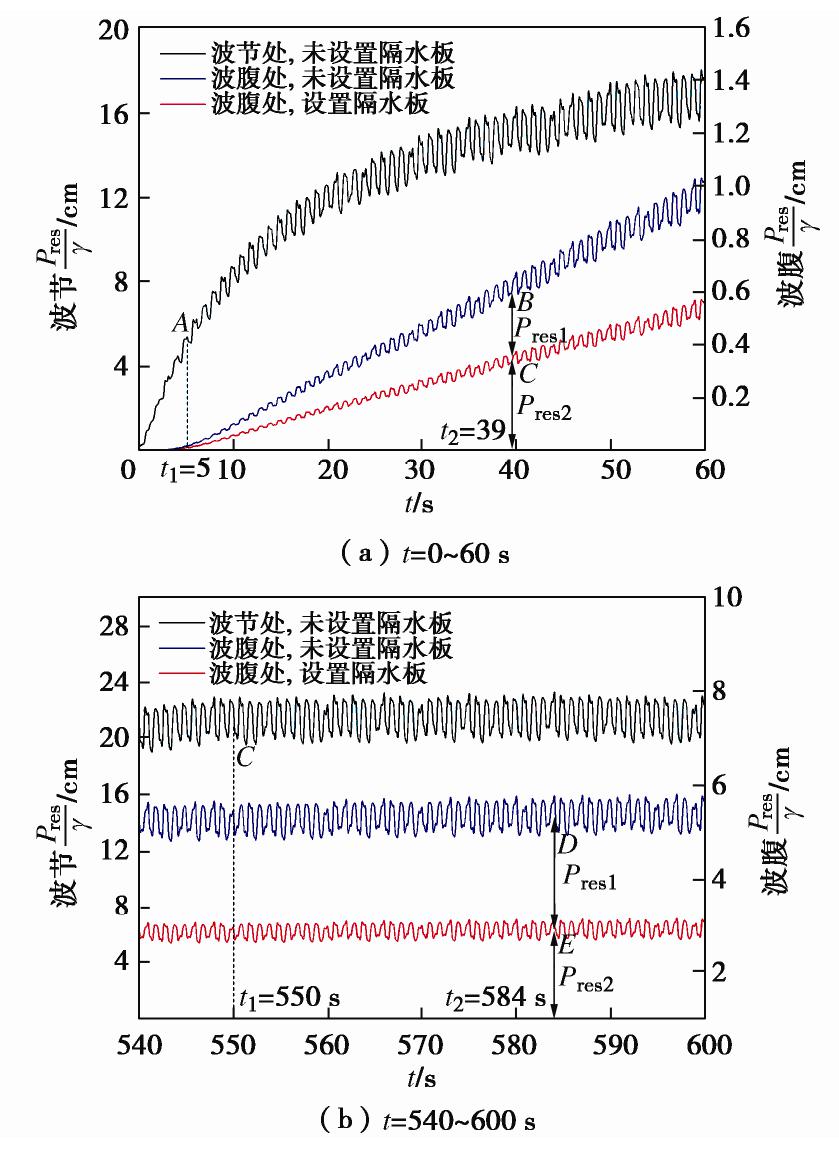

图 12 试验6、试验7超孔隙水压力时程曲线

Figure 12. Time histories of excess pore pressure for Test 6 and Test 7

下载: 全尺寸图片幻灯片

4. 数值模拟分析

对波浪作用下海床累积孔隙水压力发展模式的数值模拟分析,目前主要有两种方法：①控制方程当中采用Biot弹性方程,并根据循环三轴试验获得的孔隙水压力发展模式,即给固结方程增加一个描述孔压累积的源项^[2,6,8]；②采用渗流–应力耦合的弹塑性本构模型,计算循环波浪荷载作用下的累积孔隙水压力^[13]。后者尽管能够较好地模拟累积孔隙水压力发展规律,但计算工作量较大,求解效率不高。基于此,本文采用第1种方法计算驻波作用下海床累积孔隙水压力的发展模式。

4.1 数值模型建立

假设土骨架和多孔海床中的流体为可压缩介质,土骨架力平衡方程满足Biot弹塑性方程,孔隙流体满足渗流连续方程,在x,z方向控制方程为

$G \nabla^{2} u + \frac{G}{1 - 2 ν} \frac{\partial ε_{v}}{\partial x} = \frac{\partial p_{t}}{\partial x}$ ,

(3)

$G \nabla^{2} w + \frac{G}{1 - 2 ν} \frac{\partial ε_{v}}{\partial z} = \frac{\partial p_{t}}{\partial z}$ ,

(4)

$\nabla^{2} p_{t} - \frac{γ n β}{k_{s}} \frac{\partial p_{t}}{\partial t} = \frac{γ_{w}}{k_{s}} \frac{\partial ε_{v}}{\partial t}$ 。

(5)

式中 u,w分别为土体水平和竖向位移； $ε_{v}$ 为土单元体应变；P_t为波致孔隙水压力； $β$ 为流体压缩系数,可通过下式计算：

$β = \frac{1}{K} + \frac{1 - S_{r}}{p_{w}}$ ,

(6)

式中,K为孔隙流体体积模量, $p_{w}$ 绝对静水压力, $S_{r}$ 为土体饱和度。

海床累积孔隙水压力发展控制方程为^[8]

$\frac{\partial p_{res}}{\partial t} = C_{v} (\frac{\partial^{2} p_{res}}{\partial x^{2}} + \frac{\partial^{2} p_{res}}{\partial z^{2}}) + f$ ,

(7)

式中,f为孔隙水压力累积源项。

采用刘红军等^[20]建立的适用于黄河三角洲粉土的孔隙水压力发展模式：

$f = \frac{a c {σ^{'}}_{0} t^{a - 1} T^{- a} N_{l}^{- a}}{{(b t^{a} T^{- a} N_{l}^{- a} + c)}^{2}}$ 。

(8)

式中 N为动荷载循环次数；N_l为土体达到累积液化时的循环次数；a,b,c为经验系数,选取模型试验所用的土样进行动三轴试验得到,a=0.326,b=0.8,c=0.75^[20]。

根据驻波理论,驻波作用于海床表面的波压力为

$P_{b} = \frac{γ H}{2 \cosh k d} \cos (k x) \cos (ω t)$ ,

(9)

式中,k为波数,ω为波浪圆频率,P₀为床面处波致孔隙水压力幅值。

4.2 边界条件

海床表面边界条件为

${σ^{'}}_{0} = 0; τ = 0; P_{t} = P_{b}; P_{res} = 0$ ,

(10)

式中,τ为波致海床剪应力。

海床底部为刚性不透水边界,土体位移及孔隙水压力法向梯度为零：

$u = w = 0; \frac{\partial p_{res}}{\partial z} = 0; \frac{\partial p_{t}}{\partial z} = 0$ 。

(11)

海床两侧为周期性边界条件,可表示为

$p_{res 左} = p_{res 右}$ 。

(12)

结合边界条件式（10）～（12）,联立求解式（3）～（9）,可得到驻波作用下海床波致累积孔隙水压力。

4.3 数值模型验证

首先,将本文提出的数值模型与本文试验结果进行对比（图13）,模型输入土体参数与试验土样参数相同（1.1节）,由图13可以看出,随着波浪作用时间增加,超孔隙水压力逐渐累积。本模型计算的波腹处超孔隙水压力略小于试验值,但整体来看,超孔隙水压力累积模式与试验结果具有较好的一致性。表明了本模型处理驻波作用下海床累积孔隙水压力响应问题的可靠性。

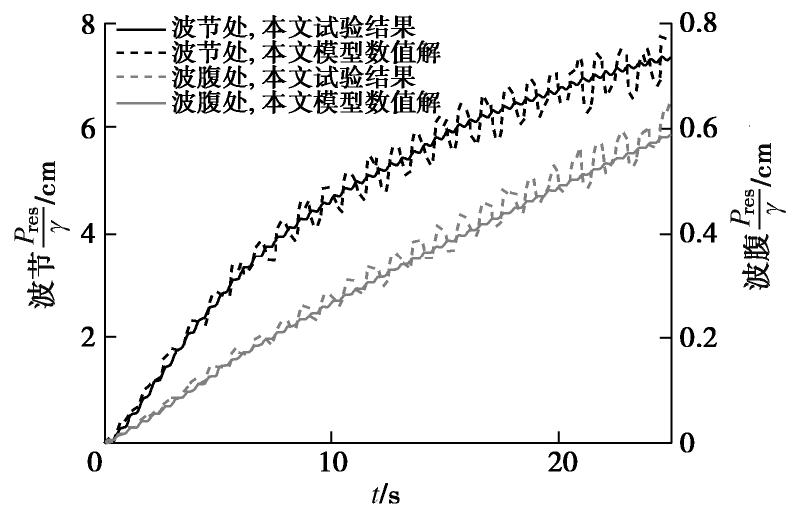

图 13 累积孔隙水压力数值解与试验结果（z =-0.15 m）对比

Figure 13. Comparison between numerical and experimental results

下载: 全尺寸图片幻灯片

4.4 数值模拟结果与分析

采用本文提出的数值模型对驻波作用下海床的累积液化问题进行参数研究,分别研究了水深、波浪波陡、土体饱和度3个参数对海床累积液化的影响规律,数值模型的参数取值见表2。

表 2 数值模型的参数取值

Table 2. Input parameters for numerical study

土体浮重度/(N·m^-3)	土体饱和度S_r	孔隙度n	泊松比 $ν$	剪切模量G/Pa	渗透系数k_s/(m·s^-1)	波长L/m	水深d/m	波周期T/s	波陡H/L
9.2	0.95,0.98,1	0.48	0.3	5.0×10⁵	1×10^-6	1.4	0.35,0.40,0.45	1.02	0.114,0.143,0.200

下载: 导出CSV

| 显示表格

（1）水深的影响

分别取水深d=0.35,0.40,0.45 m,其余参数见表2,研究水深对驻波作用下海床累积液化影响规律,得到t=600 s时波节、波腹剖面超孔隙水压力沿深度分布规律及液化情况（图14）,P₀为床面处波致也隙水压力幅值。

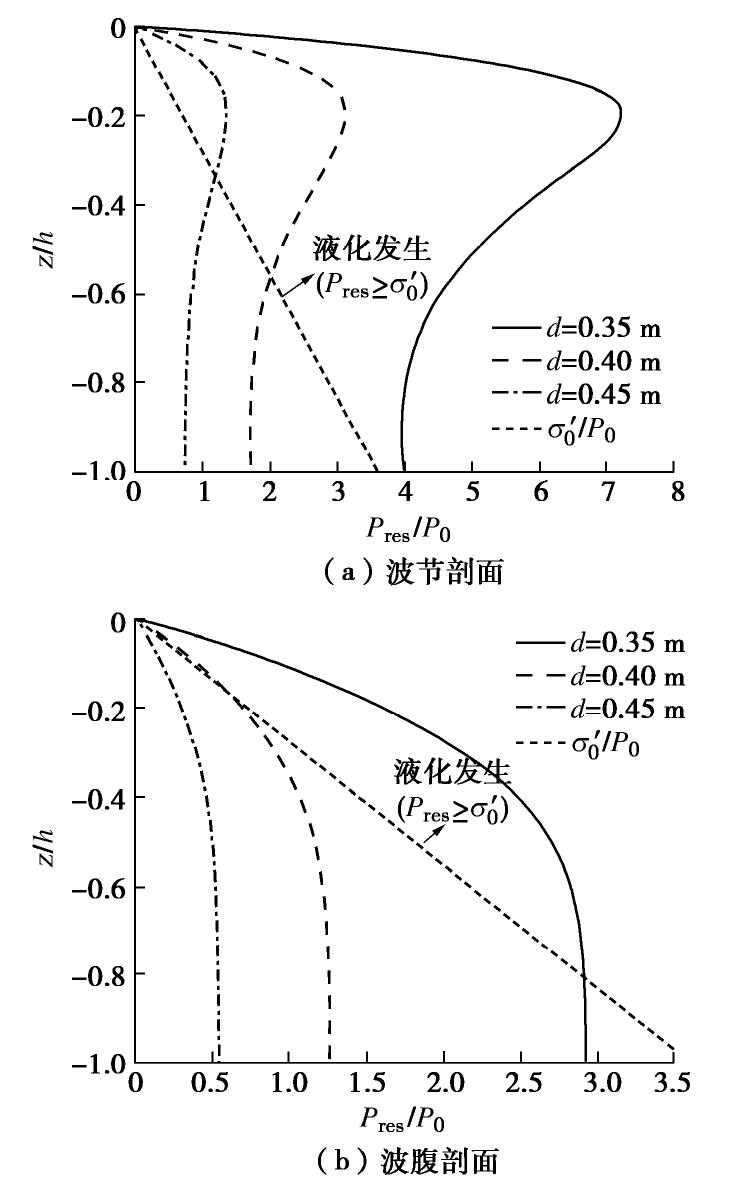

图 14 不同水深时超孔隙水压力沿深度分布及液化情况

Figure 14. Vertical distribution of accumulated pore pressure at different water depths

下载: 全尺寸图片幻灯片

由图14可以看出,波节剖面超孔隙水压力沿深度分布存在极值点,该峰值随着水深的增加而减小,如当水深由0.35 m增加至0.45 m时,峰值由7.2P₀减小到1.3P₀。与波腹剖面超孔隙水压力分布模式不同,波节剖面超孔隙水压力沿深度增加而增大,造成两者差异的原因可能是超孔隙水压力累积机制不同（见3.3节）。由图14还可以看出,液化深度随水深的减小而增大,如在波节剖面,当水深由0.45 m减小至0.40 m时,液化深度增大约65.7%。此外,当水深较小时（d=0.35 m）,水深对累积液化的影响变的更明显。

（2）波陡的影响

波陡是影响海床累积液化的重要因素,取不同波陡研究波陡对驻波作用下海床累积液化影响规律,具体参数见表2,得到t=600 s时波节、波腹剖面超孔隙水压力沿深度分布规律及液化情况（图15）。

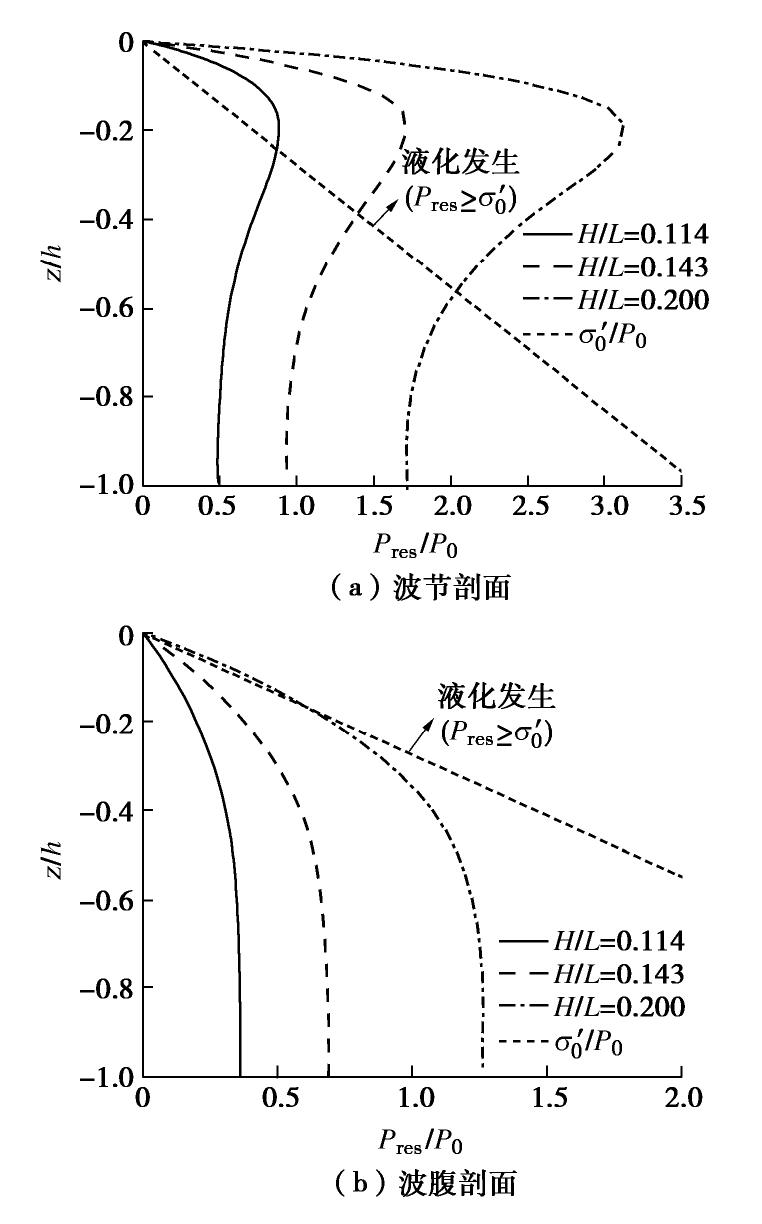

图 15 不同波陡时超孔隙水压力沿深度分布及液化情况

Figure 15. Vertical distribution of accumulated pore pressure at different depths

下载: 全尺寸图片幻灯片

由图15可以看出,随着驻波波陡的增加,累积超孔隙水压力和液化深度增大,如在波节剖面,当波陡由0.114增加至0.200时,液化深度增加约2.32倍。相比于波腹剖面,波陡对波节处浅层（z>-0.2h）土体超孔隙水压力的影响更明显,随波陡的增加,浅层土体超孔隙水压力累积峰值越大。

（3）饱和度的影响

除水力条件和波浪参数,土体饱和度也对海床液化有影响。分别取波陡S_r=0.95,0.98,1.00,其余参数见表2,研究饱和度对驻波作用下海床累积液化影响规律,得到t=600 s时波节、波腹剖面超孔隙水压力沿深度分布规律及液化情况（图16）。

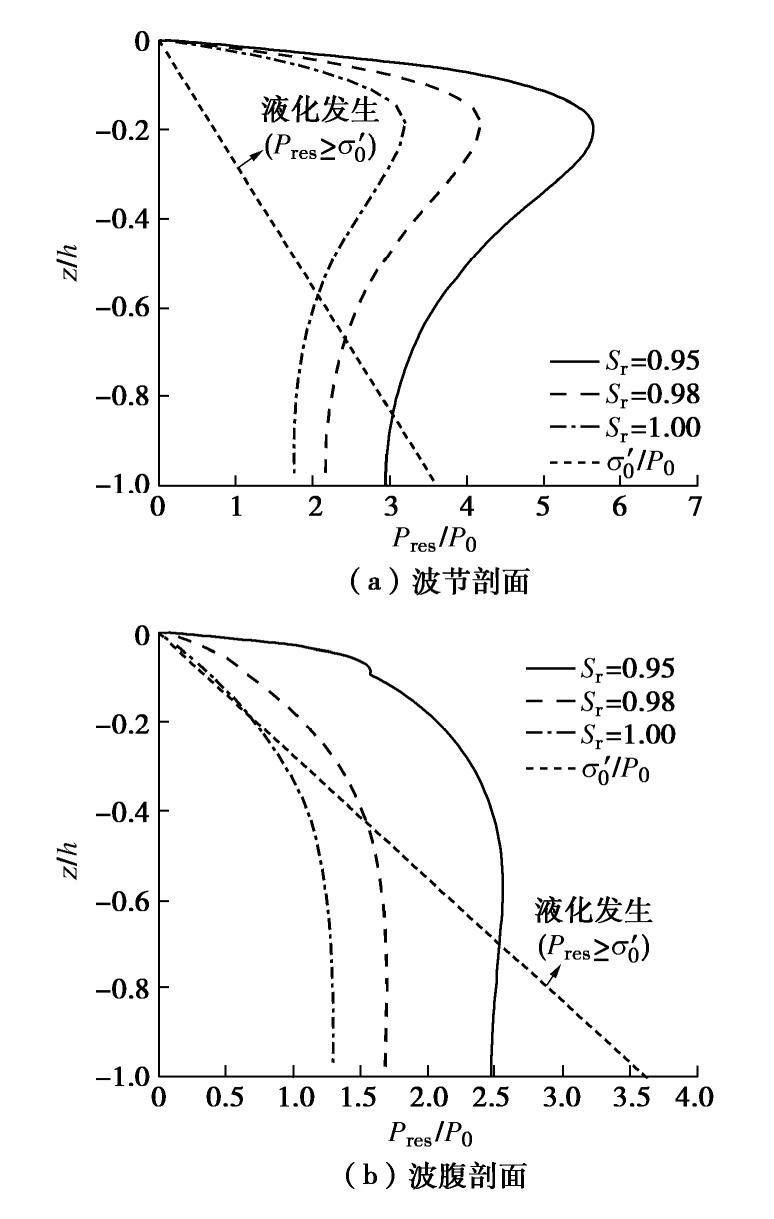

图 16 不同饱和度时超孔隙水压力沿深度分布及液化情况

Figure 16. Vertical distribution of accumulated pore pressure under different saturabilities

下载: 全尺寸图片幻灯片

由图16可以看出,随着饱和度的减小,累积超孔隙水压力和液化深度增大,如在波腹剖面,当饱和度由0.98减小至0.95时,液化深度增加约66.6%。无论对波节还是波腹剖面,相比于深层(z<-0.6 h)土体,饱和度对浅层(z>-0.2 h)土体超孔隙水压力的影响更显著,当z<-0.6 h时,超孔隙水压力沿深度的分布基本不再变化,说明饱和度对海床累积超孔隙水压力分布的影响存在临界深度,对饱和度S_r=0.95～1.00,临界影响深度z_cr≈-0.6 h。

5. 结论

（1）驻波作用下海床累积液化的发生与循环应力水平有关,当循环应力比 $χ$ 达到累积液化所需的临界值 $χ_{cr}$ 时,发生累积液化,深层土体累积液化所需的 $χ_{cr}$ 大于浅层土体。

（2）波腹剖面土体液化所需的 $χ_{cr}$ 远大于波节剖面,发生初始液化所需的时间大于波节剖面,液化深度小于波节剖面。

（3）波腹剖面土体累积超孔隙水压力是由波节及相邻位置向波腹剖面传递的超孔隙水压力P_res1,和波腹剖面土体受循环正应力影响发生静压屈服引起的超孔隙水压力P_res2两部分共同作用所致。本试验中,在z=-0.05 m,t≈600 s时,前者贡献比 $α_{1}$ ≈54.3%,后者 $α_{2}$ ≈45.7%。

（4）波节和波腹剖面土体累积孔隙水压力沿深度分布模式有差异,波节剖面累积孔隙水压力在z=-0.2 h处存在峰值点。随水深减小,波陡增加,饱和度减小,海床液化深度在波节和波腹剖面均增大。
