基于电镜成像原理的黏土微结构参数提取方法

申志福; 孙天佑; 白宇帆; 蒋明镜; 周峰

doi:10.11779/CJGE202105018

基于电镜成像原理的黏土微结构参数提取方法 English Version

1.
南京工业大学交通运输工程学院,江苏　南京　210000
2.
天津大学建筑工程学院土木工程系,天津　300350

基金项目:

国家自然科学基金青年基金项目 51908284

江苏省科技厅自然科学基金青年基金项目 BK20190667

江苏省高等学校自然科学研究面上项目 19KJB560015

国家自然科学基金面上项目 51778287

国家自然科学基金重大项目 51890911

详细信息

作者简介:
申志福(1988—),男,四川绵阳人,工学博士,副教授,主要从事宏微观土力学方面的研究工作。E-mail: zhifu.shen@njtech.edu.cn

通讯作者:
周峰, E-mail: zhoufeng@njtech.edu.cn

中图分类号: TU43;TU47
计量
- 文章访问数: 363
- HTML全文浏览量: 30
- PDF下载量: 287
出版历程
- 收稿日期: 2020-07-05
- 网络出版日期: 2022-12-04
- 刊出日期: 2021-04-30

Extraction method for micro-structure parameters of clay based on imaging principles of scanning electron microscope

1.
School of Transportation Engineering, Nanjing Tech University, Nanjing 210000, China
2.
Department of Civil Engineering, School of Civil Engineering, Tianjin University, Tianjin 300350, China

摘要

摘要: 土体受静、动力作用发生变形的过程必然伴随着微观结构的变化。土体微结构变化的定量化描述是宏微观土力学中非常重要且具有挑战性的内容。提出了一种基于电镜扫描原理、从扫描图像中提取黏土微观结构局部几何信息的方法。首先基于电镜扫描过程中成像二次电子的产生数量、不同逸出方向的电子流强度基本原理和描述方程,从理论上建立了“高亮—阴影”过渡区电镜扫描图像的灰度与上、下两搭接黏土片的相对倾角、间距等局部黏土片排列几何参数间的理论关系。随后将该方法用于真实扫描图像分析,成功提取出成对黏土片的间距和相对倾角,理论预测的遮挡因子—距离关系与实测关系规律一致,证明了该方法的可行性；理论上,该方法受电镜扫描图像中常见的欠“曝光”、过“曝光”、随机噪声缺陷影响较小。
- 黏土 /
- 微观结构 /
- 电镜扫描 /
- SEM图像 /
- 几何参数
Abstract: Soil deformation under static or dynamic loads is accompanied by adjustment of its microscopic structure. It is an essential and challenging task to quantitatively describe the micro-structure evolutions of soil for micro-to-macro geomechanics. This study proposes a method to extract information of relative arrangement of clay plates from scanning electron microscope (SEM) images based on the physical principles of SEM imaging techniques. First, a theoretical relationship between the grey scale of SEM images in the high-contrast transition zone (with very high and very low grey scales) and the local geometric quantity describing the clay plate arrangement is derived. This relationship considers the laws and functions about the generation rate and angular intensity distribution of the secondary electrons. The local geometric quantities include inclinations of the scanned clay plates and the distance between the two neighboring clay plates. Then, the proposed method is validated by applying it to the analysis of a real SEM image. The distance and relative inclination of two neighboring clay plates are successfully extracted. The relationship between the shadow factor and the distance predicted theoretically by this method and that obtained from the real SEM image are consistent, validating the correctness and capability of the proposed method. Theoretically, the proposed method is not sensitive to the defects in the SEM image such as overexposure, underexposure and random noise.
- clay /
- micro-structure /
- scanning electron microscope /
- SEM image /
- geometric parameter

HTML全文

0. 引言

近年来，预应力岩土锚固技术迅速发展，其安全、经济、简便，已广泛应用于多个工程领域，发挥了重要的加固支护作用。在水利水电工程、矿山工程、交通工程、桥梁工程中，预应力锚索已经成为岩土体加固的首要手段，并且在各种工程中，预应力锚索的布置数量也非常多^[1-3]。如三峡双线五级船闸高边坡工程共安装了1000 kN预应力锚索两百余束，3000 kN预应力锚索近四千束，400 kN高强锚杆近十万根，加固岩石边坡楔形块体千余个^[4]。

在实际工程中，锚索会因水、空气以及赋存环境中的有害离子侵蚀而产生腐蚀、断口等缺陷，导致预应力锚索在工作过程中失效^[5-6]。在长期运行条件下，预应力锚索因其性能演变、索体损伤等带来的锚索失事风险逐渐显现出来，且目前在预应力锚索长期运行条件下，对其工作性状及可能存在的腐蚀、缺口位置的监测、检测、评价方面缺乏有效技术手段。

之前的学者研究得到^[7]：通过光纤或从光纤末端反射的光信号强度易于测量，且光纤的断裂会导致信号突然减小，根据这一原理，将光纤与锚索结合，并将光纤垂直于预期的裂纹扩展方向放置，就可以检测裂纹的位置。但这些传感器难以控制故障一致性（为了实现一致性，所有光纤都必须以完全相同的方式耦合到结构上），并且由于玻璃光纤是一种脆性材料，具有很高的材料可变性，可能在不同的应变下失效。因此采用光纤断裂而引起的信号强度变化来检测锚索裂纹位置有效性低。

随着锚索监测技术的不断发展，目前应用成熟的光纤光栅传感技术，以及研发的封装技术^[8]，可以实现对无黏结预应力锚索长期工作状态的实时监测^[9-10]。本文针对锚索工作中缺陷监测的不足提出了一种基于应变体监测技术来确定锚索缺陷具体位置的理论方法。通过对中部、左侧、右侧缺陷锚索进行反复张拉试验，揭示了缺陷位置对不同位置应变体监测结果的影响规律，并通过15组不同缺陷位置数值模拟试验拟合建立了根据应变体响应规律确定缺陷位置的方法，为将预应力锚索长期运行过程中产生的缺陷反映出来提供理论支撑。

1. 锚索缺陷监测试验方案

试验采用双监测结构（由应变体和光纤光栅应变片组成，图 1（a））缺陷监测形式，对锚索上3组不同缺陷（通过角磨机打磨形成，图 1（b））位置分别进行张拉试验，每组试样进行10次反复张拉，张拉力荷载为150 kN，试验方案如图 1（c）所示。

图 1 试验方案及试样照片

Figure 1. Test schemes and photo of samples

下载: 全尺寸图片幻灯片

试验材料为：锚索采用每股由7根5 mm低松弛高强钢丝组成的钢绞线，抗拉强度为1860 MPa，弹性模量为210 GPa；监测结构（应变体）材料选用20CrMnTiH钢材，抗拉强度为1080 MPa，弹性模量为207 GPa；锚索试样长度150 cm；监测结构（应变体）直径3.06 cm，长6.28 cm。

2. 锚索缺陷监测试验结果分析

试验过程中记录了锚索张拉至150 kN后监测结构应变值，如图 2所示。监测结果表明：①缺陷位于两个监测结构之间时，两个传感器应变量值较为接近，其中距缺陷更近的传感器2应变更大，说明离缺陷越近对监测结构的影响越大。②缺陷位于监测结构左侧时，靠近缺陷位置的传感器1的应变值明显大于传感器2的应变值。③缺陷位于监测结构右侧时，靠近缺陷位置的传感器2的应变值明显大于传感器1的应变值，符合一般规律。④根据缺陷附近监测结构的应变响应特征可以直接判断缺陷位置的大概区间，但由于样本数量，仅通过物理模型试验很难精确定位缺陷具体位置。

图 2 结构应变监测结果

Figure 2. Monitoring results of strain

下载: 全尺寸图片幻灯片

3. 锚索缺陷监测的数值仿真试验

为解决物理模型试验数量有限，无法精确定位缺陷位置的问题，本文采用数值模拟分析方法，通过15组不同缺陷位置数值模拟试验拟合建立了根据应变体响应规律确定缺陷位置的方法。

数值模拟试验采用Abaqus软件，按照线弹性模型计算。参数选取为：锚索弹性模量210 GPa，泊松比0.3；监测结构（应变体）弹性模量207 GPa，泊松比0.3。计算边界条件为：模型顶部（z=1500 mm）固定约束，模型底部（z=0）施加面力，大小为1000 MPa（面力转化成锚索轴力后为150 kN）。

试验采用圆柱体结构对锚索进行模拟。应变体和钢绞线耦合效果良好，在创建模型时不设置相互作用，以连续模型计算，其中锚索长度1500 mm，直径14 mm，监测结构（应变体）长度63 mm，直径30 mm。模型以沿锚索轴线方向为z轴，以张拉端为起点指向固定端为正值，x，y轴满足右手螺旋定则。并分别在两传感器左侧、中间、右侧设置缺陷，进行数值模拟试验时，在各监测结构（应变体）表面中部相同位置处选取一结点来监测模拟传感器安放位置。模型以沿锚索轴线方向为z轴，以张拉端（右侧）为起点指向固定端（左侧）为正值，全长1500 mm，分别在右侧、中部、左侧各设置5个缺陷，右侧缺陷设置位置依次为：100 mm（右1），180 mm（右2），260 mm（右3），340 mm（右4），420 mm（右5）；中部缺陷设置位置依次为：550 mm（中1），600 mm（中2），650 mm（中3），700 mm（中4），750 mm（中5）；左侧缺陷设置位置依次为：900 mm（左1），1000 mm（左2），1100 mm（左3），1200 mm（左4），1300 mm（左5）。计算模型与计算方案如图 3所示。

图 3 计算模型与计算方案

Figure 3. Computational model and scheme

下载: 全尺寸图片幻灯片

采用与物理试验相同条件的3组数值仿真模拟试验结果如图 4所示，数值计算结果与物理试验结果具有相同的规律：越靠近缺陷位置，监测结构的应变越大；通过缺陷位置附近监测结构的应变监测可判断缺陷位置所在区间。

图 4 变形分布云图

Figure 4. Distribution map of deformation

下载: 全尺寸图片幻灯片

15组不同缺陷位置的计算结果如表 1~3所示。表中数据表明当缺陷位于两应变体左侧或右侧时，只能根据应变情况确定出缺陷位于两应变体的哪一侧，并不能反映出缺陷的准确位置；当缺陷位于两应变体中间时，其应变情况与缺陷位置表现出了较好的对应关系，进而可以根据所测数据来拟合确定出这种关系。

表 1 左侧缺陷应变值

Table 1. Strain values in case of left defect

缺陷位置（右侧）	1号传感器/ με	2号传感器/ με	应变差/ με
右1	1.026×10³	1.03×10³	-4.07954
右2	1.026×10³	1.03×10³	-4.07966
右3	1.026×10³	1.03×10³	-4.08269
右4	1.026×10³	1.03×10³	-4.08071
右5	1.026×10³	1.03×10³	-3.97698

下载: 导出CSV

| 显示表格

表 2 中部缺陷应变值

Table 2. Strain values in case of middle defect

缺陷位置（中部）	1号传感器/ με	2号传感器/ με	应变差/ με
中1	1.041×10³	1.043×10³	-1.3766
中2	1.042×10³	1.043×10³	-4.55766×10^-1
中3	1.042×10³	1.042×10³	2.01399×10^-2
中4	1.043×10³	1.042×10³	4.53554×10^-1
中5	1.043×10³	1.041×10³	1.49256

下载: 导出CSV

| 显示表格

表 3 右侧缺陷应变值

Table 3. Strain values in case of right defect

缺陷位置（左侧）	1号传感器/ με	2号传感器/ με	应变差/ με
左1	1.043×10³	1.039×10³	3.78827
左2	1.043×10³	1.039×10³	3.82529
左3	1.043×10³	1.039×10³	3.82494
左4	1.043×10³	1.039×10³	3.82517
左5	1.043×10³	1.039×10³	3.82506

下载: 导出CSV

| 显示表格

根据编号中1至中5的应变数据，拟合得到缺陷距两传感器中点的距离L与两传感器应变差 $\varepsilon$ 之间的关系（图 5）：

$L = - 21.684{\varepsilon ^3} + 1.018{\varepsilon ^2} + 114.43\varepsilon - 0.8872 。$

(1)

图 5 关系曲线拟合

Figure 5. Fitting of relationship curve

下载: 全尺寸图片幻灯片

式中： $\varepsilon$ 为2，1号传感器所测应变值差值；L为缺陷位置距两传感器中点的距离。

4. 结论

（1）采用双监测结构（应变体）缺陷监测形式，通过对分别设置有中部、左侧、右侧缺陷的锚索进行张拉试验，分析缺陷位置与应变的关系。结果表明左、中、右缺陷情况下所测应变均会发生变化，左侧、右侧情况下应变差相似并大于中部情况，且与锚索缺陷距离最近的应变体上的应变变化最大，表明通过缺陷附近监测结构响应特征可判断缺陷所在区间。

（2）结合数值模拟试验，对锚索左、中、右各设置5组缺陷进行了模拟分析，结果表明左、右两侧缺陷情况下各组应变差值无明显差异，中部缺陷情况下各组应变情况表现出了良好的对应关系。

（3）根据中部缺陷情况下各组的应变结果，建立了缺陷距两传感器中点的位置L与两传感器应变差 $\varepsilon$ 之间的关系，为确定锚索缺陷具体位置提供了一种可行途径。

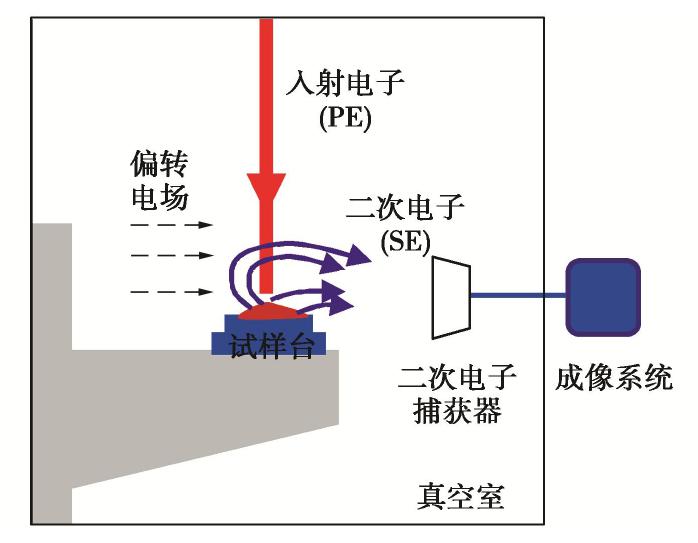

图 1 电子扫描显微镜核心结构

Figure 1. Key components of scanning electron microscope

下载: 全尺寸图片幻灯片

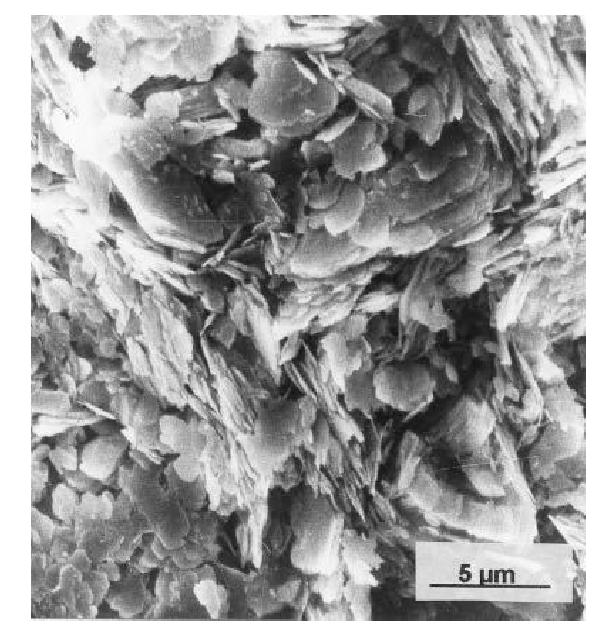

图 2 黏土的典型电镜扫描照片^[6]

Figure 2. Typical SEM image of clay^[6]

下载: 全尺寸图片幻灯片

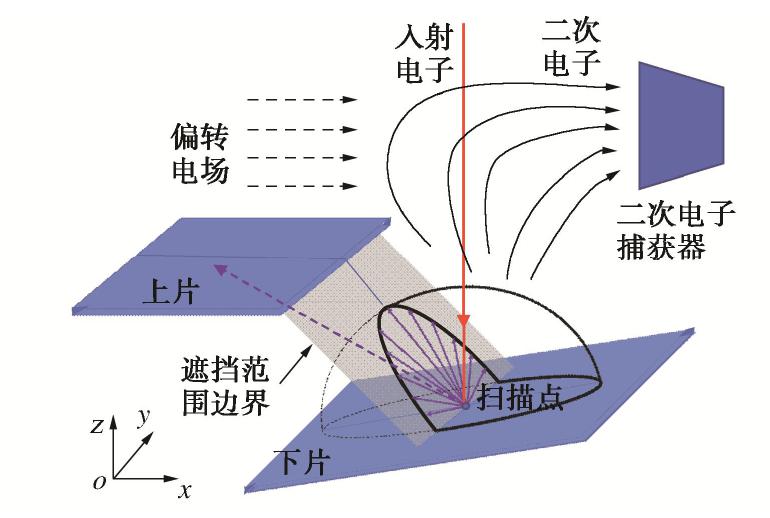

图 3 二次电子遮挡示意图

Figure 3. Schematic view of interruption of secondary electrons

下载: 全尺寸图片幻灯片

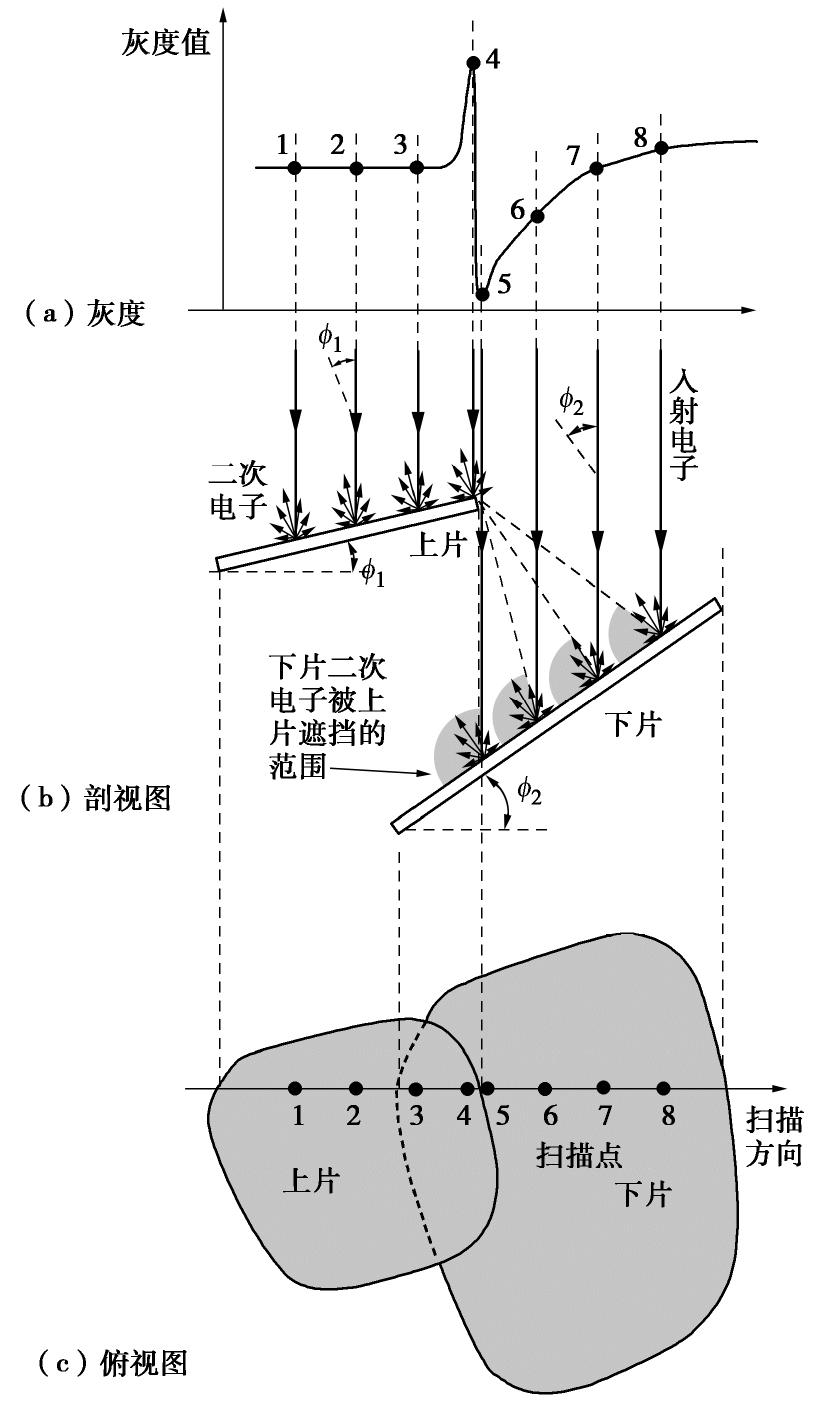

图 4 电子扫描显微镜在黏土中的成像原理

Figure 4. Principle of scanning electron microscope imaging for clay

下载: 全尺寸图片幻灯片

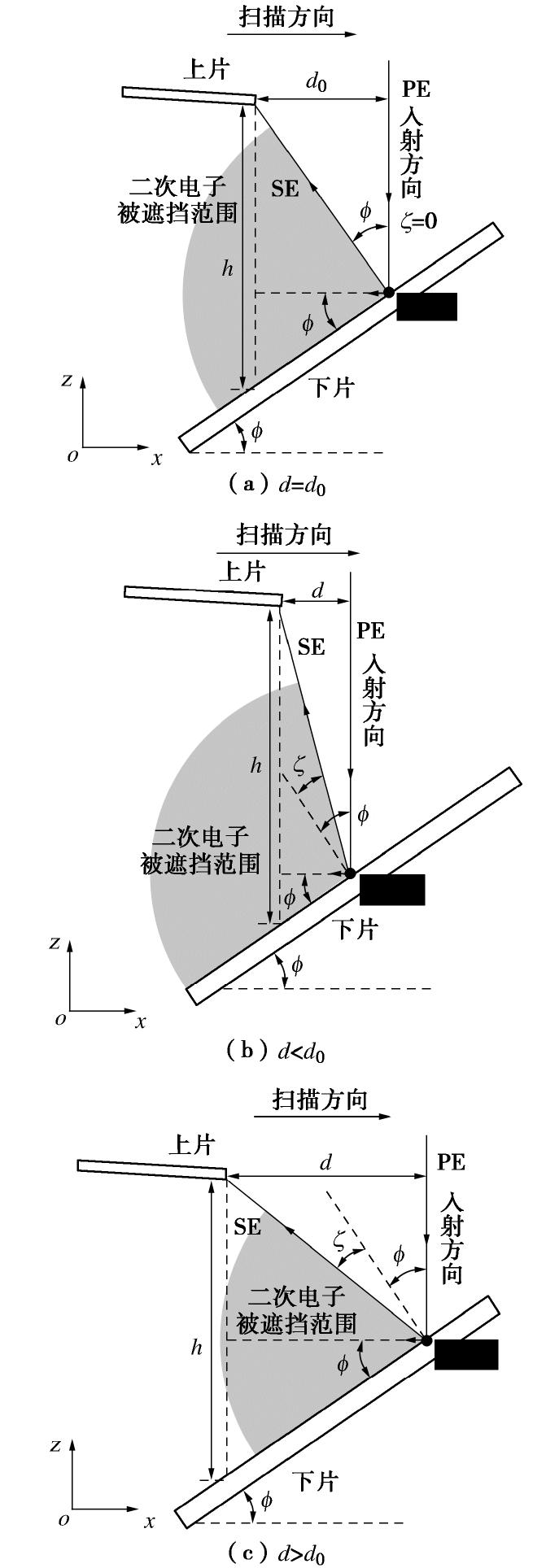

图 5 二次电子遮挡几何关系

Figure 5. Geometric relationship in terms of interruption of secondary electrons

下载: 全尺寸图片幻灯片

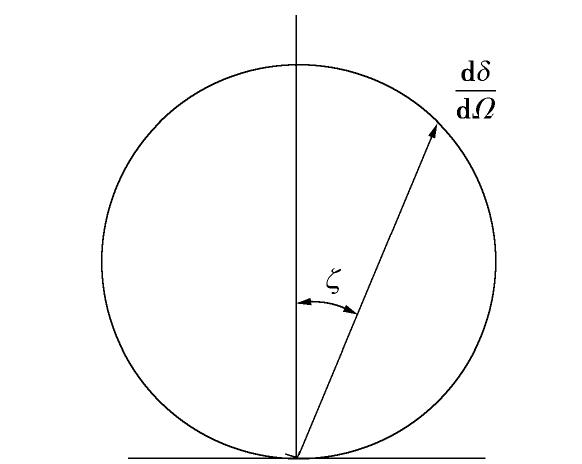

图 6 二次电子密度的方向分布

Figure 6. Angular distribution of secondary electrons

下载: 全尺寸图片幻灯片

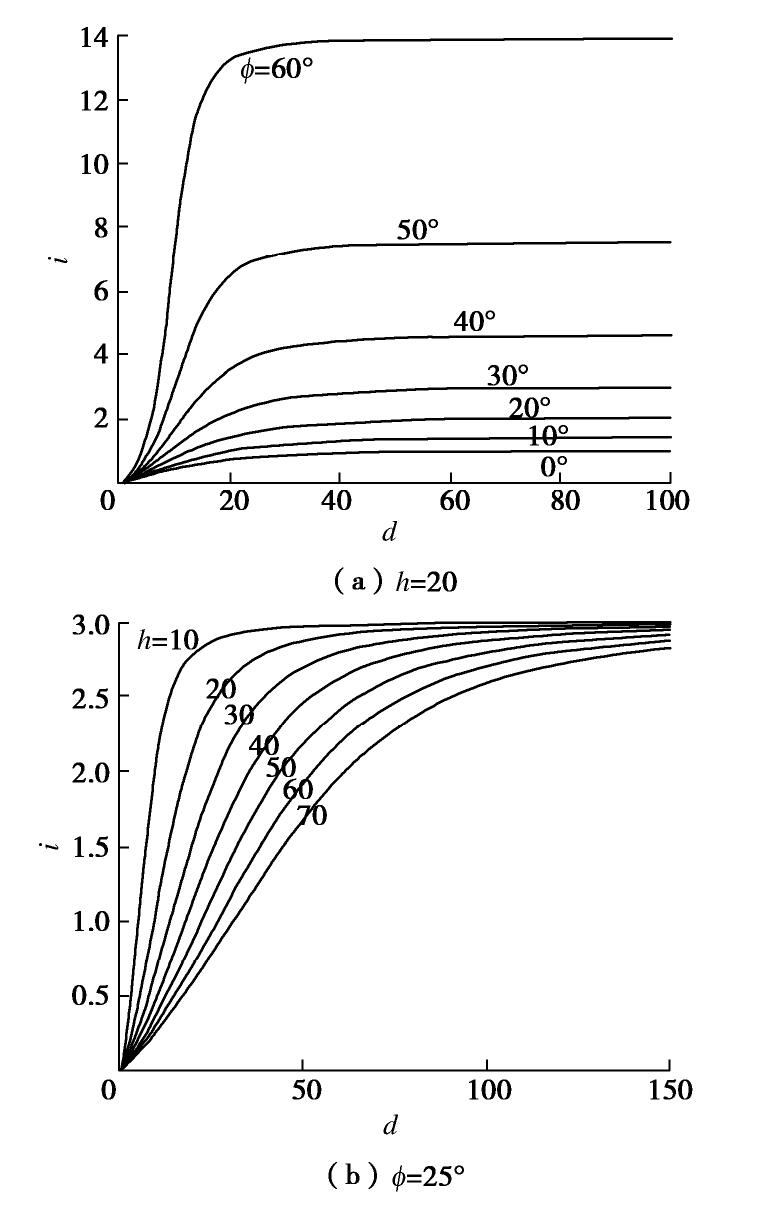

图 7 遮挡因子i与距离d的理论关系

Figure 7. Theoretical relationship between shadow factor i and distance d

下载: 全尺寸图片幻灯片

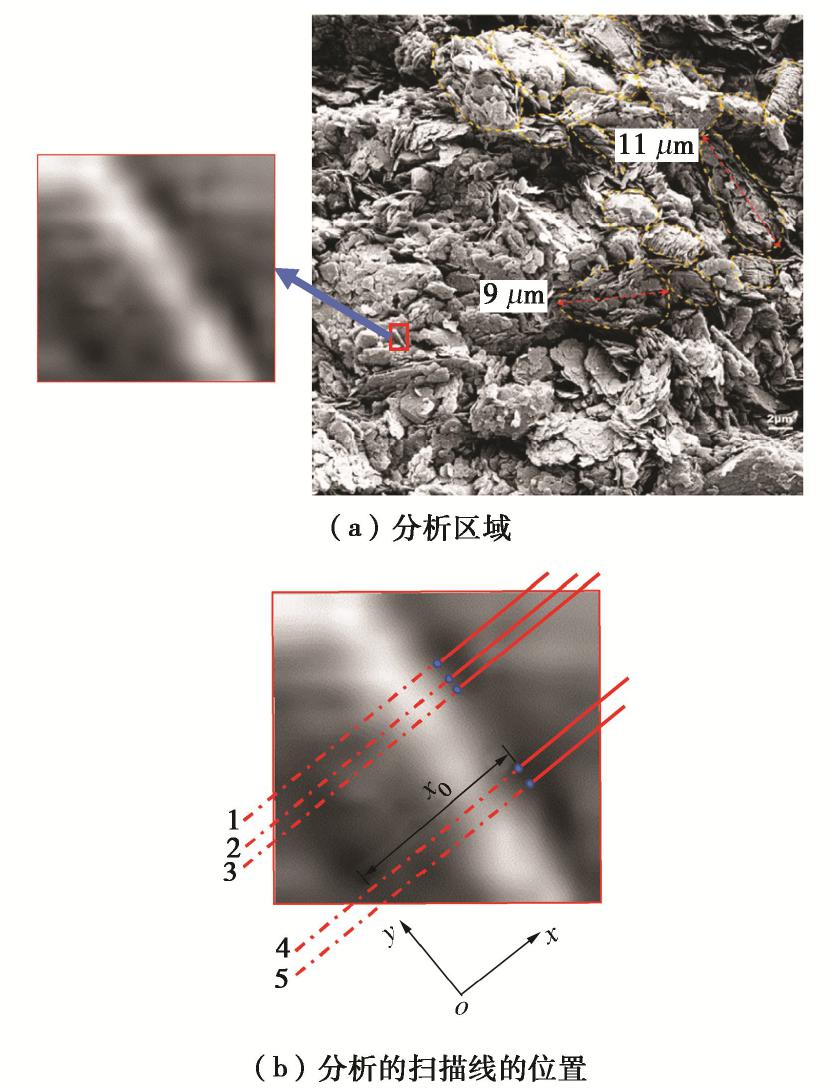

图 8 高岭土电镜扫描照片^[20]

Figure 8. SEM image of kaolinite clay^[20]

下载: 全尺寸图片幻灯片

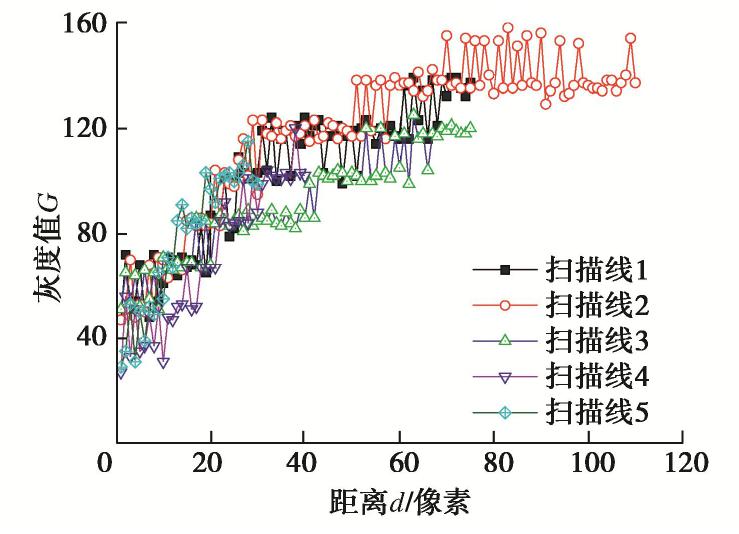

图 9 扫描线上灰度随距离的变化

Figure 9. Variation of grey scale with distance

下载: 全尺寸图片幻灯片

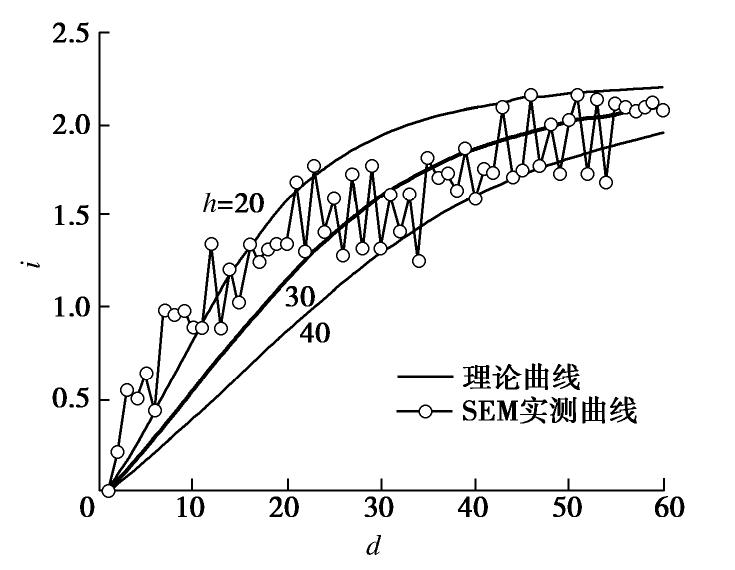

图 10 SEM实测曲线与理论曲线对比（沿扫描线3）

Figure 10. Comparison between SEM data and theoretical data along scanning line 3

下载: 全尺寸图片幻灯片

表 1 局部几何参数

Table 1 Geometric parameters in local areas

参数 SEM中h（像素）实际h/μm 倾角ϕ/(°)

扫描线1 40 0.25 23
扫描线2 35 0.22 23
扫描线3 30 0.19 23
扫描线4 18 0.11 28
扫描线5 16 0.10 25

下载: 导出CSV
