0.   引言

疲劳作用是影响岩石工程安全和长期服役性能的关键问题,一直以来都是研究热点^[1-4]。不少学者试图采用各种方法进行岩石疲劳变形和损伤的量化表征：Tao等^[5]结合热力学和内时理论,通过强调材料本身内蕴时间的塑性变形特征,建立了应力应变的疲劳本构方程；Xiao等^[6]用循环次数的对数函数对比损伤曲线对试验数据进行拟合,构建了考虑初始损伤的疲劳本构；Sun等^[7]在Chaboche疲劳损伤模型基础上建立多轴疲劳模型,准确描述了多轴应力下的岩石疲劳损伤；蔡燕燕等^[8]对循环加载的初始轴向应变速率归一化后得到其与损伤因子的线性关系；Liu等^[9]和Li^[10]等研究单个循环滞回圈内裂隙扩展和能量耗散规律,运用损伤力学描述第i次循环内的损伤变化,但未考虑疲劳过程中循环次数累加对岩石性能的影响。上述研究虽然定量描述了岩石的疲劳损伤过程,但大多存在参数物理意义不明确,对疲劳变形与循环加卸载次数等关键因素的考量不充分等问题。

根据Momeni等^[11]、Liu等^[12]、葛修润等^[13]和冯春林等^[14]的试验研究可知,岩石疲劳破坏时的不可逆变形可分为初始变形、等速变形和加速变形三阶段,这与岩石蠕变试验结果极为相似。葛修润^[15]还曾提出疲劳破坏与流变破坏似乎是“同源”的基本观点（部分学者将蠕变称作为“静疲劳”）。事实上,当加卸载频率确定时,循环加卸载次数可以视作为一个规律性的时间函数。鉴于流变模型能较好反映变形对时间的敏感性,学者开始尝试利用蠕变模型描述岩石疲劳变形。Fuenkajorn等^[16]假定疲劳变形是黏塑性变形的积累,建立了岩石疲劳模型。Khaledi等^[17]采用弹黏塑性蠕变模型预测岩盐在施工和循环运行阶段洞室周围的应力—应变关系。王军保等^[18]、郭建强等^[19]分别利用流变元件构建了围压条件下低频循环作用疲劳变形的Burgers模型,及单轴循环荷载下的黏弹塑性岩石疲劳模型。上述研究主要利用正弦函数计算疲劳等效应力,此方法难以合理解释修正系数的原因,同时也不能合理反映加卸载频率和幅值对岩石疲劳变形的影响。当蠕变与疲劳“同源”观点缺乏足够论据支持,直接运用流体元件对疲劳变形进行描述,有失科学严谨性。

本文在大理岩蠕变与疲劳试验数据基础上,首先对时间、变形、疲劳荷载的循环次数进行归一化处理,验证蠕变与疲劳的“同源性”假说。在等寿命Gerber曲线方程与Goodman直线方程基础上提出疲劳应力等效化方法,确定疲劳等效应力。最终,改进西原模型中元件,提出7参数岩石非线性疲劳变形本构模型。

1.   岩石疲劳与蠕变试验

1.1   试样准备

岩样为白色粗晶粒大理岩,质地均匀,无杂质,少裂隙,完整性和均匀性较好。岩样的加工制作符合国际岩石力学学会（ISRM）试验规程,长度为100 mm,直径为50 mm）,两端平整度在0.02 mm以内。在试验前,各试验用岩样均经过横纵波波速测试（其中横波：2198～2582 m/s,纵波：3817～4256 m/s）,并去除波速异常试样,保证试样的一致性。

1.2   试验方案

试验仪器为TFD—2000/D型电液伺服三轴压缩试验机。试验步骤如下：①单调加载压缩变形试验,获取应力-应变全过程关系曲线（详见文献[8]）,确定蠕变和疲劳试验中荷载幅值；②疲劳试验：开展0～90%,0～80%,0～70%峰值强度下低周疲劳荷载试验（加载方式为正弦波,频率为0.01 Hz）,记录应力、应变数据,研究疲劳破坏特征和疲劳塑性应变变化规律；③蠕变试验：开展95%,90%,80%峰值强度下蠕变试验,记录应变数据,以研究变形规律。

1.3   试验结果

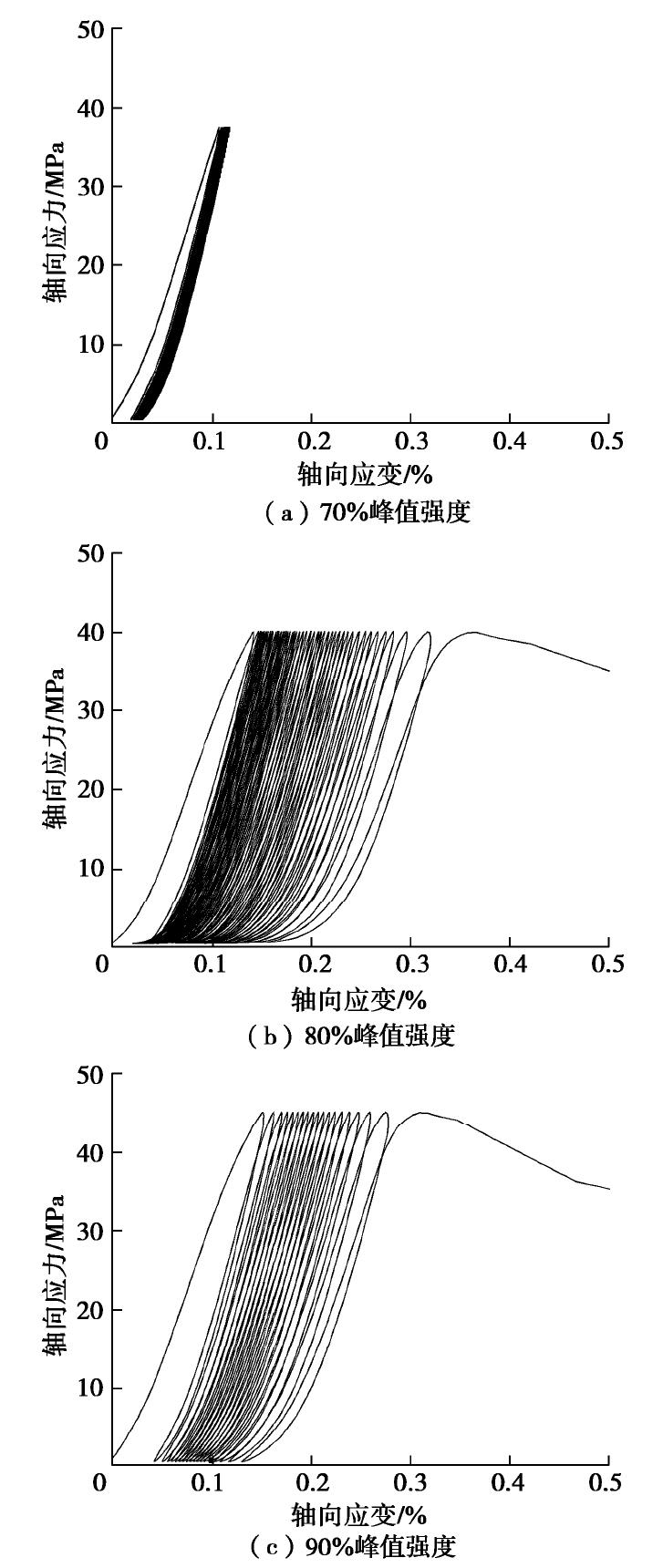

不同应力幅值疲劳试验应力-应变关系结果如图1所示,在应力幅值为70%峰值应力时,岩石经400次大幅值循环后,变形未发生明显退化,故认为其不会发生疲劳破坏。由图1可知：①疲劳应力幅值越大,破坏所需的循环荷载次数越少；②随着循环次数增加残余应变不断发展,滞回圈随之向右移动,且幅值越大,移动越显著；③首次加卸载滞回圈的面积较大,且在上限应力较大时从第二次循环之后,随着循环次数增加,滞回圈右移速度先减小后稳定再增加,且滞回圈面积明显增大。

图  1  不同幅值下疲劳荷载的应力-应变曲线

Figure  1.  Stress-strain curves of fatigue loads under different amplitudes

下载: 全尺寸图片 幻灯片

图2为蠕变变形-时间关系曲线与残余变形-荷载循环次数关系曲线,从图中可以看出二者在形态上具有很强的相似性,均可大致分为a,b,c三类：a类一般出现在上限应力较大的条件下,变形随时间或循环次数增加,快速增长直至破坏；b类,应变率呈现快—慢—快趋势,可以明显观察到破坏阶段；c类常出现在上限应力较小的条件下,应变最终趋于稳定。显然,可将岩石蠕变与疲劳破坏过程根据应变率划分为减速、等速和加速3个阶段。

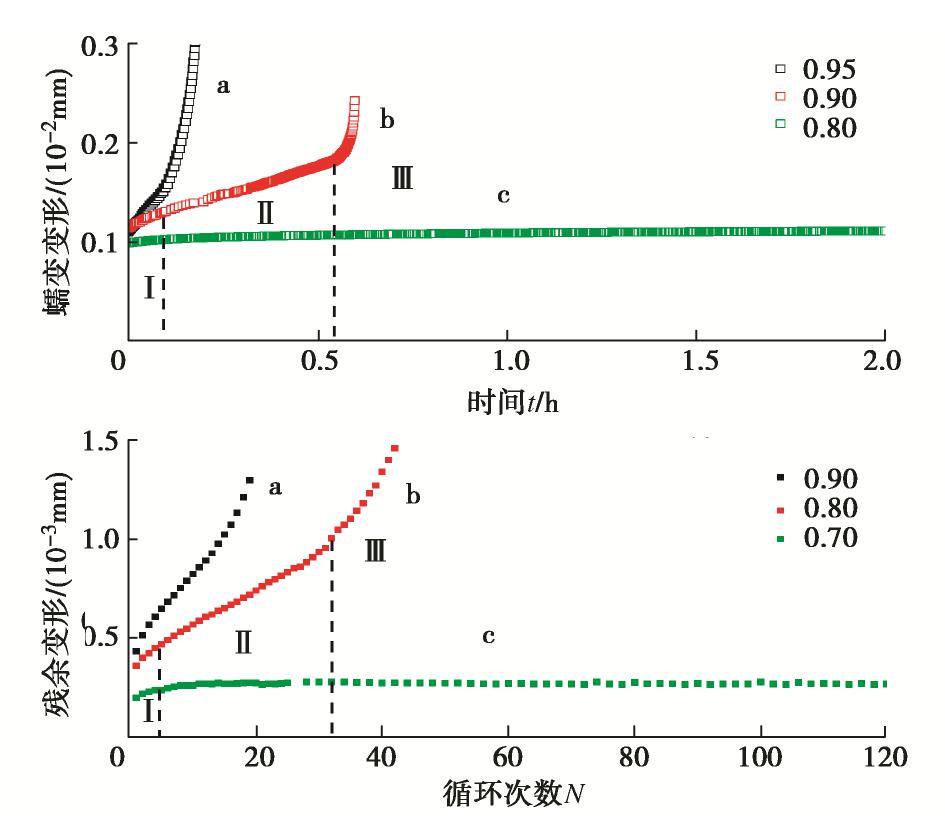

图  2  不同应力比下蠕变变形-时间、疲劳残余变形-荷载循环次数曲线

Figure  2.  Curves of creep deformation-time and residual deformation- cycle times of fatigue loads under different stress ratios

下载: 全尺寸图片 幻灯片

2.   蠕变与疲劳“同源”性

从第1节可知蠕变变形曲线与疲劳变形曲线存在宏观相似性,但蠕变时间和循环加卸载次数仍是具有两种不同量纲形式的物理量,蠕变变形和疲劳残余变形的物理意义也有所区别。鉴于此,分别对蠕变试验中的时间和变形,以及疲劳试验中的循环加卸载次数和残余变形,进行归一化处理：

式中 D₁,D₂,D₃,D₄分别为蠕变时间与蠕变变形、疲劳荷载循环次数与残余变形的归一化变量；t₀,${\epsilon }_{\text{0}}^t$,N₁,${\epsilon }_{\text{0}}^N$分别为与前述变量依次对应的初始变量；t_n,${\epsilon }_n^t$,N_n,${\epsilon }_{\text{n}}^N$分别为末变量；t_i,${\epsilon }_i^t$,N_i,${\epsilon }_{\text{i}}^N$分别为中间任意时刻变量。

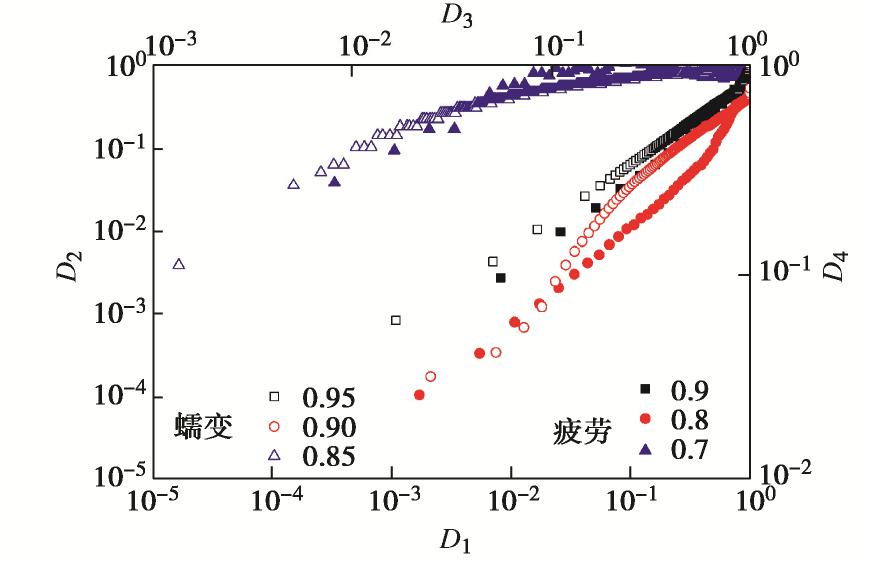

将归一化后的蠕变与疲劳试验数据绘制于对数坐标中,如图3所示,曲线近似为直线。由图可见：①结合图2可知,两者在上限应力比相近或处于同种变形类型时,其对数关系曲线接近甚至重合；②虽然疲劳与蠕变在同类型变形状态的应力峰值相近,但时间尺度上快慢不一。D₁与D₃相差100倍左右,D₂与D₄相差1000倍左右,表明蠕变时间和疲劳加卸载循环次数对变形的敏感度不相等。上述现象表明：蠕变与疲劳不仅在三阶段的变形形态上具有相似性,其归一化后变形和时间（循环次数）的无量纲变量上也存在相近关系,也印证了“同源”性假说。因此,参考蠕变模型构建疲劳变形模型是切实可行的,首先需要分析疲劳变形构成,进行疲劳作用的应力等效化处理。

图  3  归一化后对数关系图

Figure  3.  Graph of normalized logarithmic relation

下载: 全尺寸图片 幻灯片

3.   疲劳应变构成与应力等效化

3.1   岩石疲劳变形构成

岩石疲劳塑性应变是由每个循环内微小的塑性变形累积而成。借鉴岩石流变学理论,认为岩石疲劳变形总量${\epsilon }^{\text{p}}(N)$也由弹性应变${\epsilon }_{\text{e}}(N)$、黏弹塑性应变${\epsilon }_{\text{ve}}(N)$及黏塑性应变${\epsilon }_{\text{vp}}(N)$三类变形组成,即

式中 ${\epsilon }^{\text{p}}(N)$为总疲劳变形；$\Delta {\epsilon }_i^{\text{p}}(N_i)$,$\Delta {\epsilon }_{ve}(N_i)$,$\Delta {\epsilon }_{\text{vp}}(N_i)$,$\Delta {\epsilon }_N^{\text{p}}(N_N)$分别为第i个循环周期的塑性变形、黏弹塑性应变和黏塑性应变、末次循环周期的塑性变形。

但式（2）不能描述第三阶段加速变形段的非线性变形趋势,故进一步将黏塑性应变分为线性黏塑性应变$\Delta {\epsilon }_{\text{vp}}(N_i)$和非线性黏塑性应变${{\epsilon }^{\prime }}_{\text{vp}}(N_i)$。当岩石所受应力超过疲劳应力门槛值${\sigma }_{\text{av}}$时：若循环次数$N_i<N_{\text{s}}$（$N_{\text{s}}$为进入非线性变形时临界循环次数）,则只发生线性黏塑性变形,此时岩石为理想黏塑性体：

若循环次数$N_i>N_{\text{s}}$,存在非线性黏塑性变形,为非线性黏塑性体：

3.2   疲劳应力等效方法

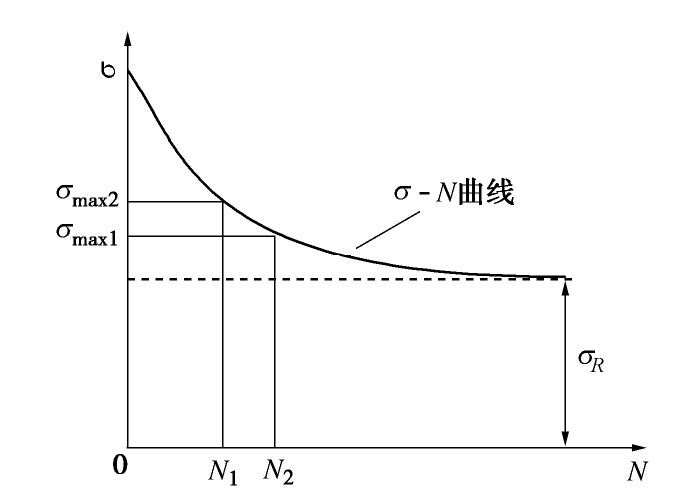

关于疲劳应力等效问题,Wohler首次提出采用应力-寿命曲线描述疲劳行为,并提出了“疲劳极限”${\sigma }_R$（$R={\sigma }_{\max }/{\sigma }_{\min }$,R为应力上、下限的比值）,见图4。图4中,${\sigma }_{\max \text{1}},{\sigma }_{\max \text{2}}$为循环最大应力值,N₁,N₂为对应的寿命值,这一概念与岩石的长期强度类似。随后,Gerber提出了考虑平均应力影响的疲劳寿命计算方法,见下式^[20]：

图  4  应力-寿命曲线图

Figure  4.  Stress-life curves

下载: 全尺寸图片 幻灯片

式中 ${\sigma }_{\text{a}}$为应力振幅,${\sigma }_{\text{a}}=$$\frac{{\sigma }_{\max }-{\sigma }_{\min }}{2}$；${\sigma }_{\text{max}}$,${\sigma }_{\text{min}}$为加卸载最大、最小偏应力；${\sigma }_{-\text{1}}$为材料的疲劳极限值；${\sigma }_{\text{n}}$为加卸载平均偏听偏应力,${\sigma }_{\text{n}}=\frac{{\sigma }_{\max }\text{+}{\sigma }_{\min }}{2}=$$\frac{\Delta \sigma }{2}$；${\sigma }_{\text{c}}$为单调加载下的材料抗压强度。

Goodman进一步提出考虑平均应力的简化理论,见下式：

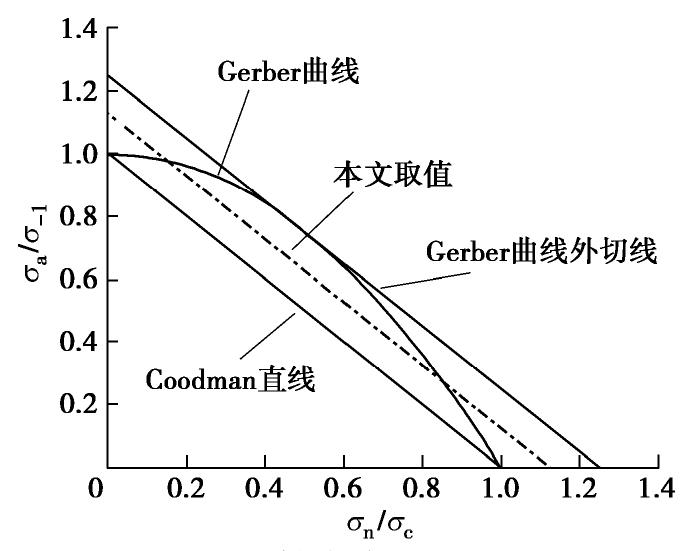

Gerber与Goodman方程强调在对称循环荷载下（${\sigma }_{\max }\text{=}-{\sigma }_{\min }$,R=-1）,一定寿命N时的平均应力与幅值关系（如图5所示）。当R为变量时,等寿命曲线与R=-1时的曲线形态相同（如图4,6所示）。可以推断,将两个公式推广至一般的等幅循环荷载条件下也同样适用。图6中每个R都对应一个疲劳极限应力,而${\sigma }_{\text{R}}$与材料寿命存在对应的系数关系,则利用广义Gerber方程与广义Goodman方程求出的${\sigma }_{\text{R}}$可视为一种循环应力下的初步等效应力${\sigma }^{\text{e}}$。运用广义Goodman方程求解初步等效应力时其数值偏大,而利用广义Gerber公式确定初步等效应力时数值又偏小。为使所求初步等效应力更接近真实状态,本文所采取的确定方法为从广义Gerber曲线的外切线与广义Goodman直线之间进行折中取值,以保证大多数应力环境下疲劳荷载的初步等效应力更加合理。令${\sigma }_{\text{c}}$=1.0,见图5与下式：

图  5  等寿命曲线图

Figure  5.  Haigh diagram

下载: 全尺寸图片 幻灯片

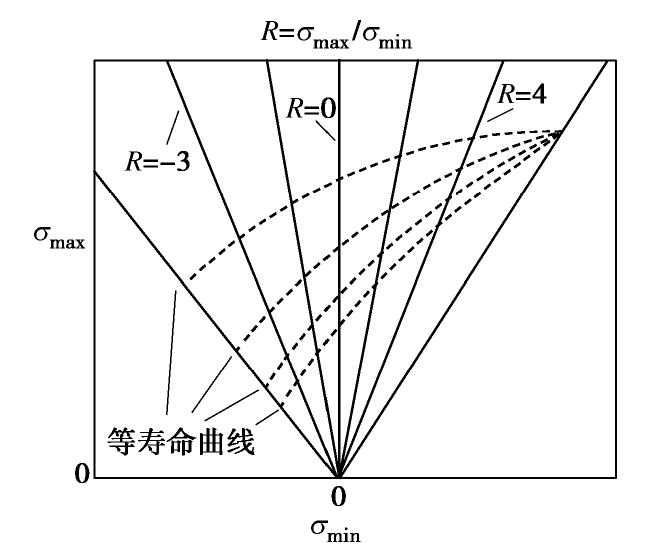

图  6  不同应力幅下的等寿命曲线图

Figure  6.  Constant-life curves under different stress amplitudes

下载: 全尺寸图片 幻灯片

式中,${\sigma }_{}^{\text{e}}$为材料的循环初步等效应力,依次计算岩石疲劳荷载下的初步等效应力水平。

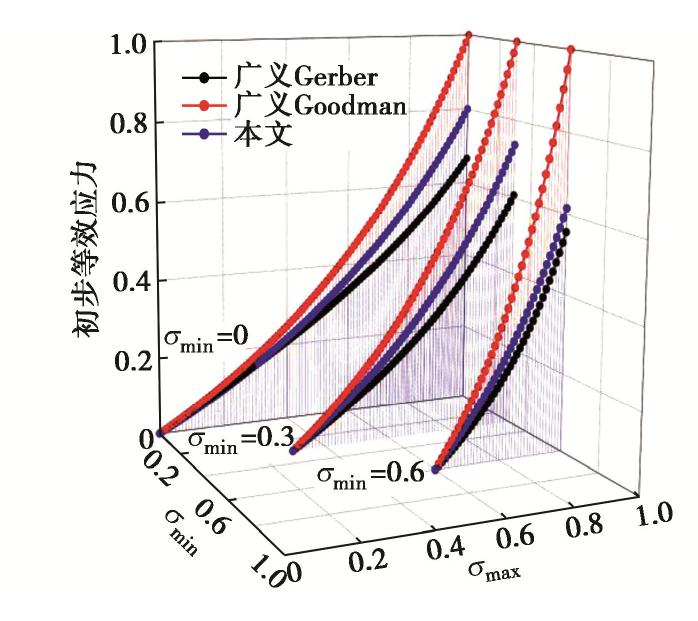

图7为运用式（7）求得的初步等效应力,该曲线处在广义Gerber曲线与广义Goodman曲线之间。

图  7  初步等效应力曲线图

Figure  7.  Curves of preliminary equivalent stress

下载: 全尺寸图片 幻灯片

初步等效应力只考虑了循环应力上下限的影响,对于岩石类材料,加载频率对岩石的受力性能也有重要的影响,进一步降低应力峰值强度,因此需修正初步等效应力。加卸载频率可反映加载速率引起摩擦内能累积,故引入黏弹性模型公式^[21-22]：

式中,${\sigma }^T$为循环等效应力,${\dot{\epsilon }}_z=\text{4}{\sigma }_{\text{a}}f/E$为轴向应变率。

将式（7）代入式（8）,建立考虑疲劳荷载频率的等效应力公式为

式中,$f$为加卸载周期频率,$\eta$,E分别为材料黏性系数和模量系数。

4.   疲劳变形本构模型

4.1   疲劳元件

根据前述疲劳变形与等效应力分析,定义疲劳模型中的元件,如图8所示。

图  8  疲劳元件力学模型

Figure  8.  Mechanical model for fatigue element

下载: 全尺寸图片 幻灯片

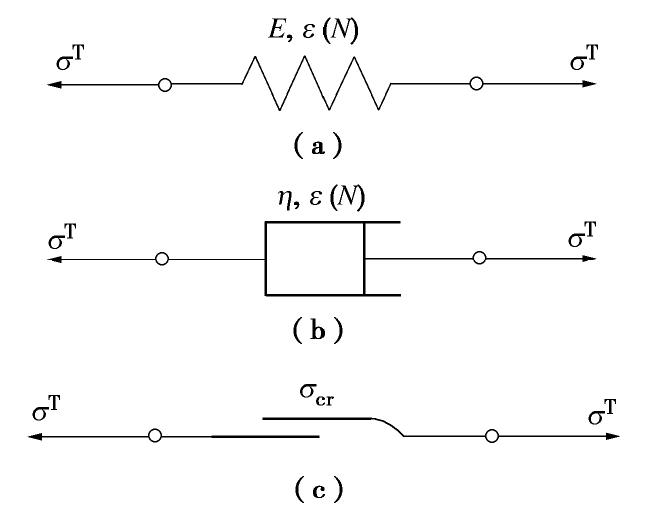

图8（a）为弹性疲劳元件,由胡克体构成,当瞬时施加应力${\sigma }^{\text{T}}$后,弹性疲劳元件产生瞬时弹性应变：

式中,E为弹性疲劳系数。

图8（b）为黏性疲劳元件,由牛顿流体构成,疲劳应力作用下变形随循环次数的增加而增加,其方程为

式中,η为牛顿体的黏滞系数,$\dot{\epsilon }=\frac{\text{d}{\epsilon }_{\text{ve}}(N)}{\text{d}N}f$,${\epsilon }_{\text{ve}}(N)$为黏性应变,$\frac{\text{d}{\epsilon }_{\text{ve}}(N)}{\text{d}N}$为每个循环周期黏性应变增量。

对式（11）进行积分,则

式中,C为常数。

不难看出,由牛顿体构成的黏性疲劳元件无弹性后效,具有永久变形。

图8（c）为摩擦疲劳元件,由摩擦片表示。当疲劳等效应力或应力上限超过临界应力值时,即使应力或循环次数不再增加（即超过临界值时f无限小）,变形仍持续增加,其方程为

式中,${\sigma }_{\text{cr}}$为临界应力。

4.2   疲劳模型建立

西原模型作为传统流变模型,能够描述蠕变三阶段,形式简洁,应用广泛。故可将西原模型中各元件替换成疲劳元件,从而得到西原疲劳模型,如图9（a）所示。

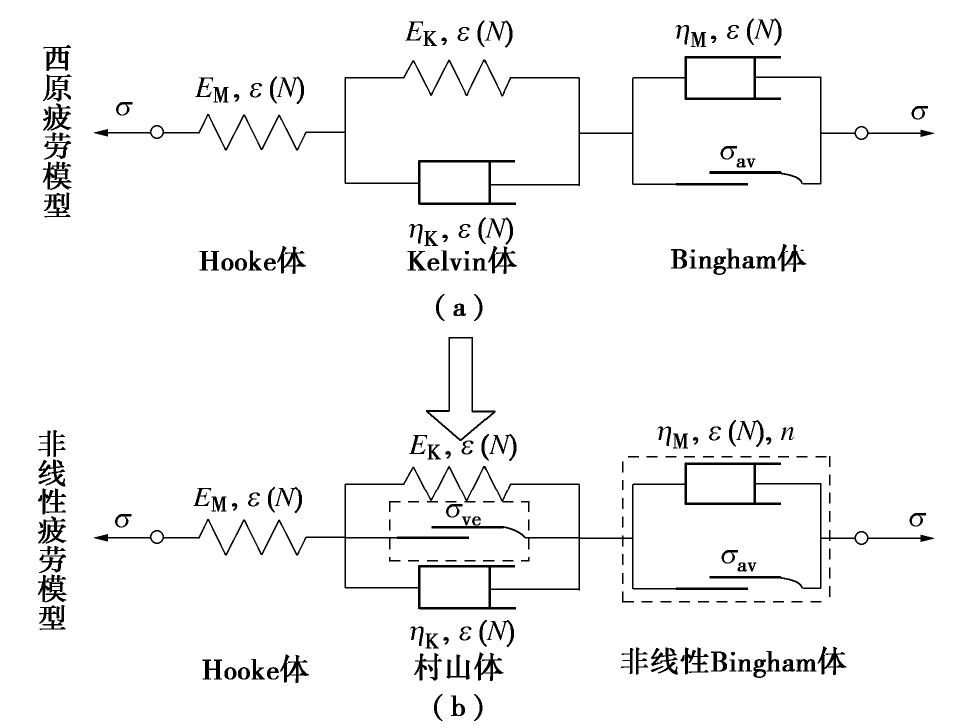

图  9  非线性黏弹塑性疲劳模型

Figure  9.  Nonlinear viscoelastic-plastic fatigue model

下载: 全尺寸图片 幻灯片

Kelvin体在荷载作用下同时产生可逆与不可逆变形,与荷载超过门槛值${\sigma }_{\text{ve}}$时岩石才有不可逆变形矛盾。为此,将Kelvin体替换为带有疲劳摩擦片的村山体（由疲劳弹性元件、疲劳黏性元件和塑性疲劳元件并联而成）,以描述疲劳的减速与等速变形阶段。另外西原疲劳模型中Bingham体模型为线性函数,而一般疲劳变形第三阶段为加速的非线性变形,所以将Bingham体改进为非线性元件,变换后的非线性黏弹塑性疲劳模型见图9（b）。

根据流变力学元件理论,在串联组件中,总应力与各元件应力相等,总应变等于各元件的应变总和。并联组件中,总应力等于各元件应力之和,各组件应变相等,这些基本原则同样适用于疲劳元件。假设岩石抵抗变形的能力为抵抗不可回弹变形的门槛值${\sigma }_{\text{ve}}$,又根据本文试验和大量试验^[11-15]均表明岩石疲劳破坏存在门槛值${\sigma }_{\text{av}}$,即：只有当${\sigma }_{\max }>{\sigma }_{\text{s}}$且${\sigma }^{\text{T}}>{\sigma }_{\text{av}}$同时满足时,岩石才会发生疲劳破坏；而当${\sigma }_{\text{max}}<{\sigma }_{\text{av}}$时,岩石不会发生疲劳破坏,因此可得不同应力状态下的疲劳变形本构方程：

(1) 当${\sigma }^{\text{T}}<{\sigma }_{\text{ve}}$时,不会产生残余变形,只有Hooke体发挥作用,本构方程为

循环N次后应变为

式中,$E_{\text{M}}$为Hooke体弹性疲劳系数,${\sigma }_{\text{H}}$为Hooke体所受应力。

（2）当${\sigma }_{\max }>{\sigma }_{\text{s}}$,${\sigma }^{\text{T}}\le {\sigma }_{\text{av}}$,${\sigma }_{\text{ve}}\le {\sigma }^{\text{T}}$时,应力达到变形门槛值,但未达到疲劳破坏门槛值,只有Hooke体和村山体工作,村山体上状态方程为

式中 ${\sigma }_{\text{C}}$为村山体上所受应力；${\eta }_{{\rm K}}$为村山体的黏滞系数；$E_{\text{K}}$为村山体的弹性疲劳系数；${\epsilon }_{\text{ve}}(N)$为黏弹塑性应变；$\frac{\text{d}{\epsilon }_{\text{ve}}(N)}{\text{d}N}$为每个循环周期黏弹性应变增量；f 为周期频率。

对式（16）积分可得

循环N次后总应变为

（3）当${\sigma }_{\max }\ge {\sigma }_{\text{s}}$,${\sigma }^{\text{T}}>{\sigma }_{\text{av}}$且$N\le N_{\text{S}}$时,岩石进入加速破坏阶段,此时变形主要为线性Bingham黏塑性变形,应力关系有

式中,${\eta }_{{\rm M}}$为Bingham黏塑性体的黏滞系数,$\frac{\text{d}{\epsilon }_{\text{vp}}(N)}{\text{d}N}$为每个循环周期黏塑性应变增量。${\sigma }_{\text{B}}$为Bingham体上所受应力,${\sigma }_{\text{N}}$为Bingham体中黏性疲劳元件上所受应力。

循环N次后总应变为

式中,$\Delta =\frac{\partial }{\partial c}$,$\frac{\partial \text{c}}{\partial N}$为对变量N求偏导。

整理式（20）,可得串联模型的本构模型为

同时结合式（18）,（21）可得疲劳模型的本构模型如下：

式中,${\rm P}(N)=-\frac{{\sigma }^{\text{T}}-{\sigma }_{\text{ve}}}{E_{\text{K}}}\exp \left(-\frac{E_{\text{K}}N}{{\eta }_{{\rm K}}f}\right)$,$Q(N)=\frac{{\sigma }^{\text{T}}-{\sigma }_{\text{av}}}{{\eta }_{{\rm M}}}\left(\frac{N}{f}\right)$。

从式（22）可分析得出：当$N$趋于零或f无限大时,可以认为岩石在${\sigma }^{\text{T}}$作用下有瞬时弹性变形；当f无限接近零时,视为岩石在平均荷载${\sigma }_{\text{m}}$作用下蠕变变形,如图10所示。当N无限大时,函数${\rm P}(N)$主要描述了岩石等速变形阶段的变形特征,而函数$Q(N)$主要描述了加速阶段的变形特点。可以看出,模型中的理想黏塑性体可以很好地描述b类疲劳荷载下岩石变形,岩石存在进入长期疲劳的应力门槛阀值,只有达到阀值时,才会出现等速蠕变,这与实际情况相符。此外,$Q(N)$函数只是关于N的线性函数,还无法准确描述岩石后期加速疲劳的非线性变形特征。

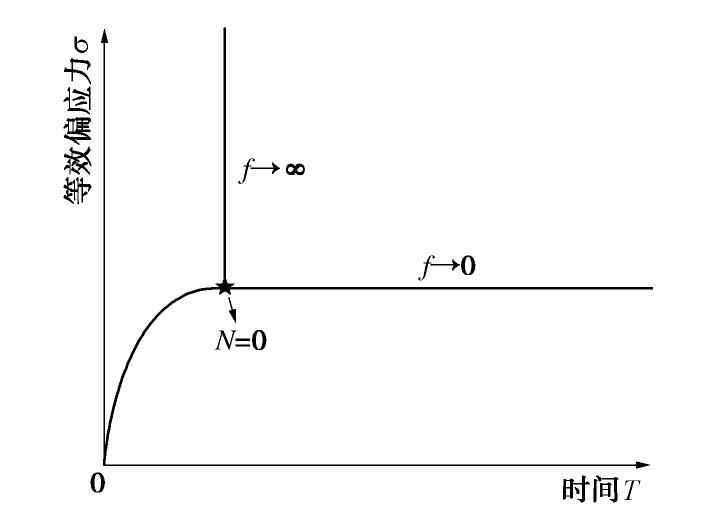

图  10  频率f特殊值下的应力-时间曲线

Figure  10.  Time-stress curves under special value of frequency

下载: 全尺寸图片 幻灯片

（4）${\sigma }_{\max }\ge {\sigma }_{\text{s}}$且${\sigma }_{\text{av}}\le {\sigma }^{\text{T}}$,$N>N_{\text{S}}$时,岩样进入非线性加速疲劳阶段,岩石的黏滞系数随循环次数的增大而逐渐降低。孙均^[23]提出了一种非线性的流变的黏性元件经验本构关系式：

但此模型对进入加速流变的时间敏感性并不强。将其改进为疲劳荷载下加速变形段的本构方程：

式中 $A,m,n$均为与岩石性质相关的系数；$N_{\text{s}}$为进入加速变形段时的循环次数；${{\sigma }^{\prime }}_{\text{B}}$为改进后的加速度段非线性Bingham黏塑性体上所受应力；< >内部为开关函数：

不同岩石进入加速变形阶段所需循环圈次数不同,内部损伤也不一样,故定义此时完整度参数${\eta }_0$,以表示岩石进入加速变形时的变形快慢程度。在某个特定应力下,式（24）可简化为

当${\sigma }_{\max }\ge {\sigma }_{\text{s}}$,${\sigma }^{\text{T}}\ge {\sigma }_{\text{av}},N\le N_{\text{s}}$时,结合式（25）,（26）得

当${\sigma }_{\max }\ge {\sigma }_{\text{s}}$,${\sigma }^{\text{T}}\ge {\sigma }_{\text{av}},N>N_{\text{s}}$时,得

至此,建立的非线性黏弹塑性疲劳模型为

4.3   疲劳模型分析

当N无穷大且满足${\sigma }_{\max }\ge {\sigma }_{\text{s}}$,${\sigma }^{\text{T}}\ge {\sigma }_{\text{av}},N<N_{\text{s}}$时,整理式（29）可得

式中,${{{\rm P}}^{\prime }}_1(N)=-\frac{{\sigma }^{\text{T}}-{\sigma }_{\text{ve}}}{E_{\text{K}}}\exp \left(-\frac{E_{\text{K}}N}{{\eta }_{{\rm K}}f}\right)$,${Q^{\prime }}_1(N)=$ $\frac{{\sigma }^{\text{T}}-{\sigma }_{\text{av}}}{{\eta }_{{\rm M}}}\left(\frac{N}{f}\right)。$

当N无穷大且满足${\sigma }^{\text{T}}\ge {\sigma }_{\text{av}},N>N_{\text{s}}$时,整理式（29）可得

式中,${{{\rm P}}^{\prime }}_2(N)=-\frac{{\sigma }^T-{\sigma }_{ve}}{E_{\text{K}}}\exp \left(-\frac{E_{\mathrm{K}}N}{{\eta }_{{\rm K}}f}\right)$,${Q^{\prime }}_2(N,n)=$ $\frac{{\sigma }^{\text{T}}-{\sigma }_{\text{av}}}{{\eta }_{{\rm M}}}\left(\frac{N}{f}+\frac{1}{{\eta }_0}{\left(\frac{N-N_{\text{s}}}{f}\right)}^n\right)$。

对式（30）,（31）分析可知：${\sigma }^{\text{T}}$≥${\sigma }_{\text{av}}$,N无穷大时,$\frac{{\sigma }^{\text{T}}}{E_{\text{M}}}+\frac{{\sigma }^{\text{T}}-{\sigma }_{\text{ve}}}{E_{\text{K}}}$为元件的瞬时弹性应变,由弹性元件产生,函数${{{\rm P}}^{\prime }}_1(N)$和${{{\rm P}}^{\prime }}_2(N)$都收敛于0,为控制等速疲劳变形阶段的函数；当$N<N_{\text{s}}$时,${Q^{\prime }}_1(N)$为线性函数控制等速疲劳变形段的变形；当$N>N_{\text{s}}$,且$\sigma \ge {\sigma }_{av}$时,${Q^{\prime }}_2(N,n)$为发散的非线性函数,可描述加速变形阶段的非线性变化规律。

5.   模型适用性验证

运用新构建的非线性疲劳模型对试验和文献数据进行拟合,对各参数利用线性内插法确定各参数值,验证模型的适用性。

拟合参数见表1,2,计算结果见图11。从图11中可以得到如下结论：①图11（a）显示,70%峰值的疲劳试验中最大幅值低于破坏门槛值,岩样未发生破坏,模型中只有Hooke体与村山体工作,效果良好。90%峰值和80%峰值的疲劳试验中最大幅值试验均超过破坏门槛值和疲劳门槛值,曲线拟合结果较好。另外,表2中大理岩的模型疲劳参数$E_{\text{M}}$,$E_K$,${\eta }_{{\rm K}}$,${\eta }_{{\rm M}}$值较其他种类岩石较大,表明大理岩具有黏性较高和延展性较好的特点,与实际相符。②从图11（b）,（c）中得出,在单轴疲劳试验中加载幅值的影响程度高于比频率的影响；图11（d）,（e）为文献[12]中不同围压下的疲劳试验结果,结合表2中可知,随着围压的增大,$\eta$和 $E_{\text{M}}$呈现不同程度增加趋势,而其他参数${\eta }_{\text{K}}$,${\eta }_{\text{M}}$减小,随着围压增加,晶体所需运动能增加,因此${\eta }_{}$增大,且岩样$E_{\text{M}}$也随之增大,其疲劳延展性下降,故${\eta }_{\text{K}}$,${\eta }_{\text{M}}$减小。而当材料参数n一定时,10 MPa的岩样破坏完整度参数${\eta }_0$明显低于2 MPa的破坏岩样,这一现象也与实际试验现象相符。此外,图12为不同条件下岩石进入加速段时完整度${\eta }_0$分布图。由图12可知,对于同种岩石,随着破坏时所需循环次数的增加,${\eta }_0$越来越小。这一趋势说明由于循环次数增加内部积累损伤更大,岩样完整度降低,加速疲劳阶段应变急剧变化。综上可见,新模型各参数能较全面地反映岩石的疲劳变形和损伤特性。

表  1  各类岩样的荷载条件

Table  1.  Load conditions of various types of rock samples

文献	岩石种类	单调加载强度${\sigma }_{\text{c}}$/MPa	破坏门槛值${\sigma }_{\text{s}}$/MPa	变形门槛值${\sigma }_{\text{ve}}$/MPa	循环荷载值/MPa		频率$f$/Hz
					${\sigma }_{\min }$	${\sigma }_{\max }$
文献[11]	花岗岩A56	112.35	89.88	3.00	28.09	106.73	0.2
文献[11]	花岗岩A47	112.35	89.88	3.00	28.09	106.73	1.0
文献[11]	花岗岩A22	112.35	89.88	3.00	22.47	101.11	1.0
文献[12]	砂岩S2	87.55	70.04	2.00	10.00	80.00	0.1
文献[12]	砂岩S2	87.55	70.04	2.00	10.00	80.00	1.0
文献[12]	砂岩S10	134.08	107.26	2.00	10.00	117.30	0.1
文献[12]	砂岩S10	134.08	107.26	2.00	10.00	117.30	1.0
文献[14]	白砂岩#5	119.60	95.68	3.00	23.92	101.66	0.2
文献[14]	白砂岩#3	119.60	95.68	3.00	35.88	107.64	0.2
文献[14]	白砂岩#1	119.60	95.68	3.00	35.88	95.68	0.2

下载: 导出CSV

| 显示表格

表  2  各参数的理论模型计算值

Table  2.  Calculated values of theoretical model for each parameter

文献	岩石种类	$\eta$/(MPa·s-1)	${{\rm E}}_{{\rm M}}$/GPa	${{\rm E}}_{\text{K}}$/GPa	${\eta }_{{\rm K}}$/(GPa·s-1)	${\eta }_{\text{M}}$/(GPa·s-1)	$n$
本文	大理岩	6000	85	200	30000	45000	2.1
文献[11]	花岗岩	10000	50	120	5000	15000	3.2
文献[12]	砂岩S2	15000	55	120	8000	25000	3.5
文献[12]	砂岩S10	16000	68	110	2000	15000	3.5
文献[14]	白砂岩	12000	23.5	60	15000	18000	3.0

下载: 导出CSV

| 显示表格

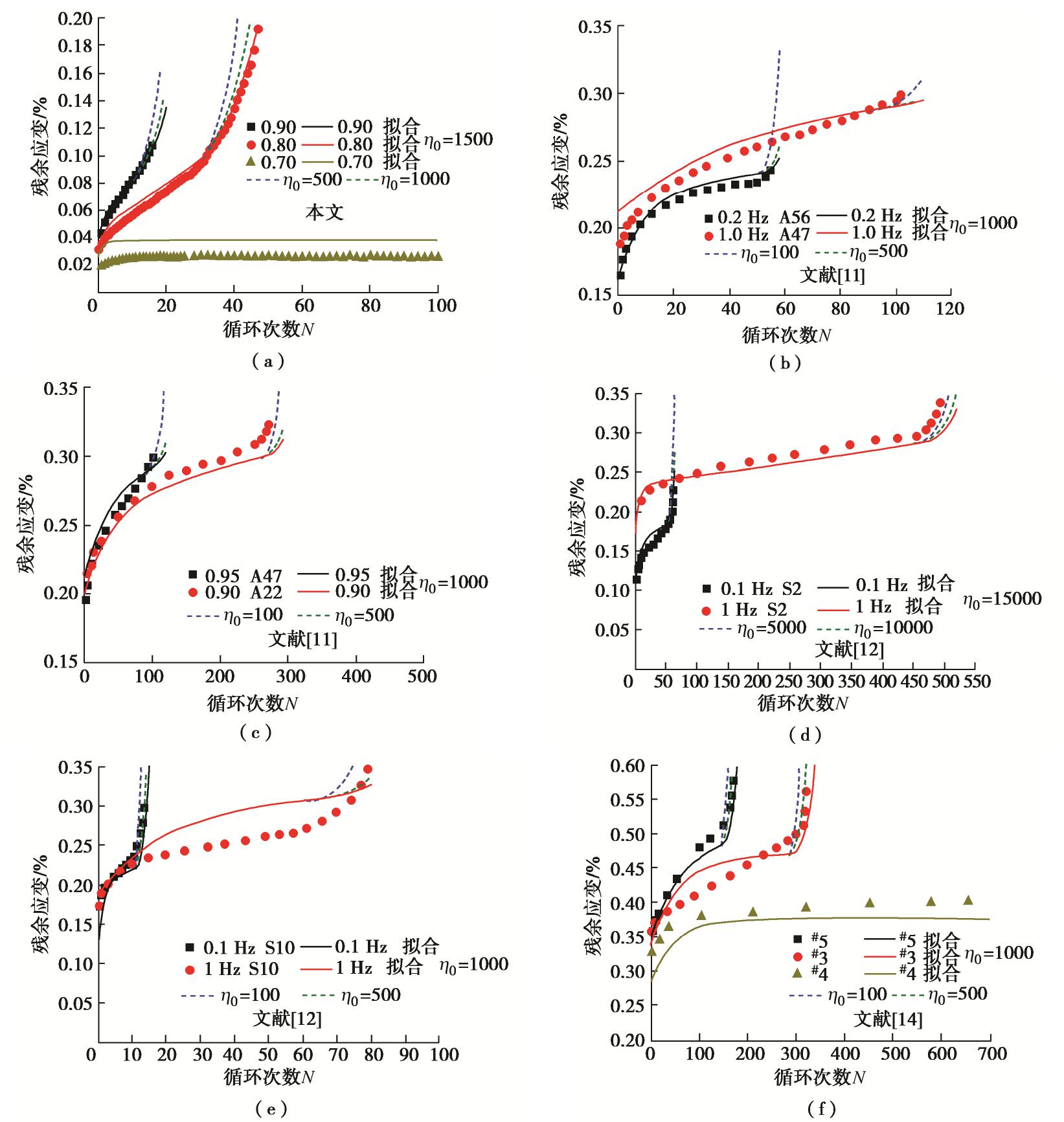

图  11  不同应力条件下疲劳变形模拟

Figure  11.  Fitting of fatigue deformation of stone under different stresses

下载: 全尺寸图片 幻灯片

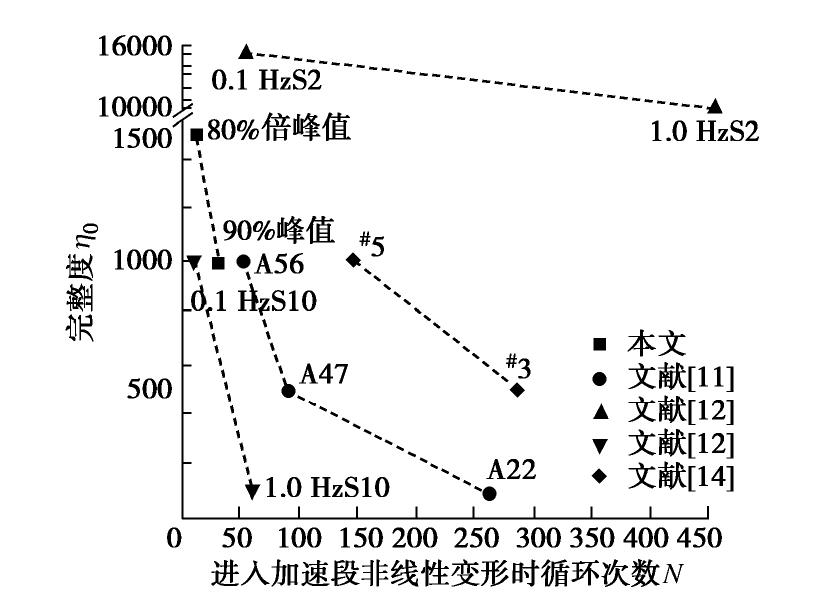

图  12  不同条件下岩石进入加速段非线性变形时完整度${\eta }_0$

Figure  12.  Integrity ${\eta }_0$ of rock entering nonlinear deformation in acceleration section under different conditions

下载: 全尺寸图片 幻灯片

6.   结论

（1）通过对疲劳试验和蠕变试验结果进行归一化处理,发现二者在变形和时间（循环次数）的无量纲变量上存在相近的曲线关系,某种意义上证明了蠕变和疲劳变形具有“同源”性的假说具有一定合理性,其内在力学机理有待进一步研究。

（2）提出一个新的疲劳应力等效计算方法,将传统西原模型中Kelvin体替换成带有开关功能的村山体,并将黏塑性体中的线性黏性元件替换为非线性黏性元件,从而建立了一种可描述岩石疲劳变形的7参数非线性疲劳变形本构模型。该模型可较好得描述岩石衰减、等速、加速疲劳变形的三阶段疲劳特征。

（3）对同一种岩石,模型参数n不变,岩石完整度${\eta }_0$随着疲劳破坏次数增加而减小,随着围压增大而减小,与疲劳试验中岩石破碎结果相一致,这表明完整度参数与岩石损伤存在一定关系。
