基于PFC<sup>2D</sup>的土石混合料剪切强度数值模拟分析

肖建章; 马妍祎; 周杰; 蔡红; 魏迎奇; 刘晨

doi:10.11779/CJGE2020S2022

基于PFC^2D的土石混合料剪切强度数值模拟分析 English Version

1.
中国水利水电科学研究院流域水循环模拟与调控国家重点实验室,北京1000482
2.
北京市城市河湖管理处,北京102300
3.
重庆交通大学土木工程学院,重庆400074
4.
北京水利水电学校,北京100024

基金项目:

中国水科院基本科研业务费项目 GE0145B512016

详细信息

作者简介:
肖建章（1977— ）,男,高级工程师,博士,主要从事土石混合料试验与数值分析等方面的科研工作。E-mail：xiaojz@iwhr.com

中图分类号: TU411.7
计量
- 文章访问数: 236
- HTML全文浏览量: 23
- PDF下载量: 111
出版历程
- 收稿日期: 2020-08-06
- 网络出版日期: 2022-12-07
- 刊出日期: 2020-10-31

Numerical simulation of shear strength of rock-soil mixtures by using PFC^2D

1.
State Key Laboratory of Simulation and Regulation of Water Cycle in River Basin, China Institute of Water Resources and Hydropower Research, Beijing 100048, China
2.
Beijing Municipal Administration of Urban Rivers and Lakes, Beijing 102300, China
3.
School of Civil Engineering, Chongqing Jiaotong University, Chongqing 400074, China
4.
Beijing Water Conservancy School, Beijing 100024, China

摘要

摘要: 广泛应用于高填方工程中的土石混合料,具有显著的非均质、非连续特征,工程特性不仅取决于土和石本身的力学性质,也与土石相对比例、粒组组成等因素密切相关。结合PFC^2D离散元数值模拟,分析不同开缝宽度下缺失中间粒径土石混合料的抗剪强度变化规律,深入探讨缺失中间粒径土石混合料骨架结构的力传递路径、强度形成机理及混合料变形破坏机制,结果表明：上下剪切盒之间开缝宽度对其抗剪强度有重要影响,土石混合料的峰值强度随开缝宽度的增加而降低,抗剪强度-水平位移曲线表现为应变软化；开缝宽度对土石混合料骨架构成也有重要影响,开缝越大,构成骨架的颗粒数目就越少,骨架颗粒分布范围也越小,剪切带越靠近上剪切盒；不同开缝宽度情况下,尽管剪切带分布不同,骨架上颗粒法向接触力分布基本上是均匀的,说明骨架上各个颗粒受力是相对均匀的,骨架颗粒受力与开缝宽度并无明显关系；不同的开缝宽度下,剪切面在各剪切阶段均不是一个平面,随着水平剪切位移的增加,土骨架上的接触力链和剪切带分布也不断发生变化,试样内部受力极不均匀；试样内部脱空现象除与土石混合料骨架组成、颗粒摩擦系数及级配有关外,开缝宽度对其也有重要影响,开缝越宽,剪切过程中试样的脱空现象就越明显。
- 高填方 /
- 土石混合料 /
- 剪切强度 /
- 影响因素
Abstract: The soil-rock mixture widely used in high-fill projects is characterized by significant heterogeneity and discontinuity. The engineering characteristics of the mixture depend on the mechanical properties of soil and stone and closely relate to the relative proportion of earth and stone, particle composition and other factors. Based on the PFC^2D discrete element numerical simulation, the change rules of shear strength of the soil-rock mixture with missing intermediate particle size under different opening widths are analyzed, and the force transfer path, strength formation mechanism and deformation and failure mechanism of the mixture skeleton structure with missing intermediate particle size are deeply disscussed. The results show that the width of the opening between the upper and lower shear boxes has an important influence on the shear strength. The peak strength of the earth-rock mixture decreases with the increase of the opening width, and the shear strength-horizontal displacement curve shows strain softening. The opening width also has a significant influence on the skeleton composition of the earth-rock mixture. The larger the opening is, the less the number of the skeleton particles is, the larger the distribution range of skeleton particles is, the closer the shear band is to the upper shear box. Although the distribution of shear band is different under different opening widths, the distribution of normal contact force of particles on the skeleton is basically uniform, which shows that the stress of particles on the skeleton is relatively uniform, and there is no obvious relationship between the stress of particles on the skeleton and the opening width. Under different opening widths, the shear plane is not a plane at each shear stage. With the increase of horizontal shear displacement, the distribution of contact force chain and shear band on the skeleton also changes constantly, and the stress inside the samples is extremely uneven. The phenomenon of void inside the samples is related to the skeleton composition, friction coefficient of particles and gradation of the earth-rock mixture, and the opening width also has an important influence on them. The wider the opening, the more obvious the void phenomenon of the sample during the shear process.
- high fill /
- soil-rock mixture /
- shear strength /
- influencing factor

HTML全文

0. 引言

盾构隧道开挖将产生地层损失从而会对周围地层产生扰动，而地表下方往往存在着既有构筑物，如地铁隧道，因此新建隧道开挖不可避免地对邻近既有隧道产生附加荷载，引起隧道结构变形，严重时会导致隧道管片发生破坏。因此，如何准确评估盾构开挖对既有隧道的变形影响是目前研究的热点之一。

针对盾构开挖诱发既有隧道或管线变形的研究方法主要包括现场实测^[1-3]、模型试验^[4-6]、数值模拟^[7-9]和简化理论解^[10-16]等。其中，大多数简化理论成果将既有隧道搁置在Winkler或Pasternak地基模型上，较少考虑管片环缝接头存在的影响，而环缝接头存在对隧道刚度的削减作用不容忽视^[17-19]。如张志伟等^[17]将管片看成Euler-Bernoulli梁，用转动弹簧模拟环间接头，得到Pasternak地基模型上盾构隧道变形解答；Liu等^[18]将隧道看作由环缝接头连接而成的Euler-Bernoulli梁，假设管片环缝接头处存在虚拟力的作用，基于Pasternak地基模型求解了隧道开挖对既有隧道的影响。此外，相比于单参数Winkler地基模型或双参数Pasternak地基模型，三参数Kerr地基模型不仅能反应土体的压缩和剪切特性，且其解答形式能更好地反映地基非线性变形特性，尤其针对隧道施工扰动工况，其计算结果更为接近实际情况^[20-23]。宗翔^[21]基于Kerr地基梁理论，探究了基坑开挖卸载对下卧已建隧道影响；冯国辉等^[22]采用Kerr地基模型模拟土与隧道的相互作用，将隧道简化成Euler-Bernoulli梁，求得了既有隧道变形解答；Zhang等^[23]将隧道视为Kerr地基模型上的Timoshenko梁，对新建隧道开挖诱发既有隧道的变形进行了求解，但未考虑环缝接头的作用。

考虑到Euler-Bernoulli梁假定未考虑隧道管片的剪切变形，而实际隧道结构不仅会发生弯曲变形，还会发生剪切变形，上述既有研究成果^{[10-12, 14-15]}给研究提供重要思路。本文将既有隧道看成搁置在Kerr地基上考虑环缝接头存在的非连续梁，用Timoshenko梁模拟隧道管片部分，采用两阶段法对既有隧道的变形进行计算。然后将本文计算结果与3组工程实测值进行对比分析，验证理论解的准确性。除此之外，针对Kerr地基模型刚度影响参数（土层弹性模量）、接头刚度影响参数（等效抗弯刚度）和Timoshenko梁参数（等效抗剪刚度）进行了参数分析，为工程应用提供理论建议。

1. Kerr地基上考虑环缝接头作用的隧道纵向位移解答

1.1 计算模型及虚拟力

Kerr地基模型通过加入多参数，能够有效提高地基模型下土与结构相互作用的响应精度，因此采用Kerr地基模型对既有隧道变形进行计算，基本假定：①地基模型采用可以考虑地基非线性变形特性的Kerr地基模型；②既有隧道考虑环缝接头力学效应，并与地基土体紧密相连，其变形与接触处的地基变形协调；③考虑最不利工况，即盾构垂直下穿既有隧道。

图 1为文本研究的计算模型示意图。图 1中，x′O′z′坐标系为盾构开挖诱发自由土体沉降计算坐标系，xOz坐标系为既有隧道上的局部坐标系。w，w₁，w₂分别为既有隧道、Kerr地基模型中上层弹簧、土体剪切层的竖向位移；w₃为新建隧道开挖引起的既有隧道轴线处自由土体沉降；D，D_e分别为新建隧道及既有隧道外径；k₁，G，k₂分别为Kerr地基模型中上层弹簧刚度、土体剪切层刚度及下层弹簧刚度。H为新建隧道轴线埋深；h为既有隧道轴线埋深。

图 1 盾构隧道下穿对既有隧道影响的计算模型

Figure 1. Analysis model for impact of under-crossing shield tunnelling on existing tunnels

下载: 全尺寸图片幻灯片

对于盾构开挖引起的既有隧道轴线处自由土体沉降w₃，本文采用Loganathan等^[24]理论进行计算，在x′O′z′坐标系中，w₃可表示为

$\begin{array}{l}{w}_{3}=\frac{{D}^{2}}{4}\{-\frac{h-H}{{{x}^{\prime }}^{2}+{(h-H)}^{2}}+\frac{(3-4\mu )(h+H)}{{{x}^{\prime }}^{2}+{(h+H)}^{2}}-\\ \frac{2h\left[{{x}^{\prime }}^{2}-{(h+H)}^{2}\right]}{{\left[{{x}^{\prime }}^{2}+{(h+H)}^{2}\right]}^{2}}\}{V}_{\text{r}}\mathrm{exp}\left\{-\left[\frac{1.38{{x}^{\prime }}^{2}}{{(D/2+H)}^{2}}+\frac{0.69{h}^{2}}{{H}^{2}}\right]\right\}。\end{array}$

(1)

式中：H为新建隧道轴线埋深；D为新建隧道外径；h为既有隧道轴线埋深；μ为土层泊松比； ${V_{\text{r}}}$ 为地层损失率；x′为既有隧道上任一点与新建隧道和既有隧道轴线交点的距离。

根据Liu等^[18]研究，隧道环缝接头的作用可采用函数δ_τ(x-x_j)的二阶导数来模拟。其函数表达式可表示为

$\begin{aligned} & \delta_\tau\left(x-x_j\right)=\frac{\mathrm{d}}{\mathrm{d} x} H\left(x-x_j\right) \\ & =\left\{\begin{array}{cc} 0 & \left(x < x_j-\tau \text { 或 } x>x_j-\tau\right) \\ 1 /(4 \tau) & \left(x=x_j-\tau \text { 或 } x=x_j+\tau\right) \\ 1 /(2 \tau) & \left(x_j-\tau < x < x_j+\tau\right) \end{array}\right. \end{aligned}$

(2)

式中： $\tau$ 为 ${\delta _\tau }(x - {x_j})$ 函数参量；x_j为接头j的横坐标。

根据式（2）可得 ${\delta _\tau }$ 函数的二阶导数 ${\delta ''_\tau }(x - {x_j})$ ，其可表示成3个集中力 ${Q_{\text{e}}}$ ， $- 2{Q_{\text{e}}}$ ， ${Q_{\text{e}}}$ ，如所示。其中集中力 $- 2{Q_{\text{e}}}$ 作用在环缝接头x_j处，另外两个集中力 ${Q_{\text{e}}}$ 分别作用在环缝接头两侧距接头2 $\tau$ 处。这3个集中力方向相反，则可将这3个集中力分解成一对力偶 ${M_{\text{e}}}$ ，其中力偶 ${M_{\text{e}}}$ 为隧道结构上施加的额外荷载，其自身为平衡力系，对隧道结构的整体平衡没有影响。力偶的存在使得隧道转角在接头处产生突变，更符合实际情况。令两侧隧道管片产生相对转角 $\Delta {\theta _{\text{e}}}$ ，并以接头右侧管段相对于左侧管段逆时针旋转为正。令环缝接头处虚拟力为 $e(x) =$ $C{\delta ''_\tau }(x - {x_j})$ ，C为待定常数。

图 2 环缝接头处集中力及相对转角示意图

Figure 2. Diagram of concentrated forces and relative angle at circumferential joints

下载: 全尺寸图片幻灯片

1.2 Kerr地基上非连续既有隧道Timoshenko理论解

考虑虚拟力作用时，Kerr地基模型上Timoshenko梁的位移平衡微分控制方程可表示为

$\begin{array}{l} \frac{{{{\text{d}}^6}{w_2}}}{{{\text{d}}{x^6}}} - \left( {\frac{{{k_1} + {k_2}}}{G} + \frac{{{D_{\text{e}}}{k_1}}}{{{{{\text{(}}\kappa {G_{\text{e}}}A{\text{)}}}_{{\text{eq}}}}}}} \right)\frac{{{{\text{d}}^4}{w_2}}}{{{\text{d}}{x^4}}} + \hfill \\ \left( {\frac{{{D_{\text{e}}}{k_1}}}{{EI}} + \frac{{{D_{\text{e}}}{k_1}{k_2}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}} \right)\frac{{{{\text{d}}^2}{w_2}}}{{{\text{d}}{x^2}}} - \frac{{{D_{\text{e}}}{k_1}{k_2}}}{{EIG}}{w_2} \hfill \\ =-\frac{{D}_{\text{e}}{k}_{1}}{EIG}F+\frac{{D}_{\text{e}}{k}_{1}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}G}\frac{{\text{d}}^{2}F}{\text{d}{x}^{2}}\text{，} \end{array}$

(3)

$w = {w_1} + {w_2} = \left( {1 + \frac{{{k_2}}}{{{k_1}}}} \right){w_2} - \frac{G}{{{k_1}}}\frac{{{{\text{d}}^2}{w_2}}}{{{\text{d}}{x^2}}} \text{，}$

(4)

$F = q(x) + e(x) 。$

(5)

式中：w，w₁，w₂分别为既有隧道、上层弹簧、土体剪切层竖向位移；k₁，k₂，G分别为Kerr地基模型上、下层弹簧刚度及剪切层刚度，可根据Kerr^[20]研究进行取值： $G = 2{E_{\text{s}}}h/9(1 + \mu )$ ， ${k_2} = {{4{E_{\text{s}}}} \mathord{\left/ {\vphantom {{4{E_{\text{s}}}} 3}} \right. } 3}h$ ， ${k_1} = 3{k_2}$ ， ${E_{\text{s}}}$ 为土体弹性模量， $h$ 为既有隧道轴线埋深， $\mu$ 为土体泊松比；EI， ${(\kappa {G_{\text{e}}}A)_{{\text{eq}}}}$ 分别为既有隧道等效抗弯刚度、等效抗剪刚度，可分别根据Shiba等^[25]、Wu等^[26]研究取值： $EI = {{{E_{\text{c}}}{I_{\text{c}}}{{\cos }^3}(\varphi )} \mathord{\left/ {\vphantom {{{E_{\text{c}}}{I_{\text{c}}}{{\cos }^3}(\varphi )} {\left[ {\cos (\varphi ) + (\varphi + {\text{π /}}2)\sin (\varphi )} \right]}}} \right. } {\left[ {\cos (\varphi ) + (\varphi + {\text{π /}}2)\sin (\varphi )} \right]}}$ ， ${(\kappa {G_{\text{e}}}A)_{{\text{eq}}}} = {{\lambda {l_{\text{s}}}} \mathord{\left/ {\vphantom {{\lambda {l_{\text{s}}}} {\left[ {{{{l_{\text{b}}}} \mathord{\left/ {\vphantom {{{l_{\text{b}}}} {({n_{\text{b}}}{\kappa _{\text{b}}}{G_{\text{b}}}{A_{\text{b}}}) + {{({l_{\text{s}}} - {l_{\text{b}}})} \mathord{\left/ {\vphantom {{({l_{\text{s}}} - {l_{\text{b}}})} {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}} \right. } {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}}}} \right. } {({n_{\text{b}}}{\kappa _{\text{b}}}{G_{\text{b}}}{A_{\text{b}}}) + {{({l_{\text{s}}} - {l_{\text{b}}})} \mathord{\left/ {\vphantom {{({l_{\text{s}}} - {l_{\text{b}}})} {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}} \right. } {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}}}} \right]}}} \right. } {\left[ {{{{l_{\text{b}}}} \mathord{\left/ {\vphantom {{{l_{\text{b}}}} {({n_{\text{b}}}{\kappa _{\text{b}}}{G_{\text{b}}}{A_{\text{b}}}) + {{({l_{\text{s}}} - {l_{\text{b}}})} \mathord{\left/ {\vphantom {{({l_{\text{s}}} - {l_{\text{b}}})} {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}} \right. } {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}}}} \right. } {({n_{\text{b}}}{\kappa _{\text{b}}}{G_{\text{b}}}{A_{\text{b}}}) + {{({l_{\text{s}}} - {l_{\text{b}}})} \mathord{\left/ {\vphantom {{({l_{\text{s}}} - {l_{\text{b}}})} {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}} \right. } {({\kappa _{\text{c}}}{G_{\text{c}}}{A_{\text{c}}})}}}}} \right]}}$ 。 ${E_{\text{c}}}$ 为管片弹性模量； ${I_{\text{c}}}$ 为隧道纵向惯性矩； $\varphi$ 为隧道纵向弯曲中性轴所在位置角度； $\lambda$ 为修正系数，本文取为1^[27]； ${l_{\text{s}}}$ 为管片环宽； ${l_{\text{b}}}$ 为螺栓长度； ${n_{\text{b}}}$ 为螺栓个数； ${G_{\text{b}}}$ ， ${A_{\text{b}}}$ ， ${G_{\text{c}}}$ ， ${A_{\text{c}}}$ 分别为别螺栓和隧道管片的剪切刚度、截面面积； ${\kappa _{\text{b}}}$ ， ${\kappa _{\text{c}}}$ 分别为螺栓、管片的Timoshenko系数，分别取为0.9，0.5^[26]； $q(x)$ 为新建隧道开挖引起的附加荷载， $q(x) = {k_1}{w_3}$ ， ${w_3}$ 由式（1）计算得到； $e(x)$ 为既有隧道环缝接头处的虚拟力。

则弯矩 $M$ 和剪力 $Q$ 为

$\begin{array}{l} M = - EI\left[ {\frac{{{{\text{d}}^2}w}}{{{\text{d}}{x^2}}} + \frac{{\left[ {F - {p_1}} \right]{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}}} \right] \hfill \\ = - EI\left( {1 + \frac{{{k_2}}}{{{k_1}}} + \frac{{G{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}}} \right)\frac{{{{\text{d}}^2}{w_2}}}{{{\text{d}}{x^2}}} + \frac{{EIG}}{{{k_1}}}\frac{{{{\text{d}}^4}{w_2}}}{{{\text{d}}{x^4}}} + \hfill \\ \frac{EI{k}_{2}{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}{w}_{2}-\frac{EI{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}F\text{ }\text{，} \end{array}$

(6)

$\begin{array}{l} Q = \frac{{{\text{d}}M}}{{{\text{d}}x}} \hfill \\ = - EI\left( {1 + \frac{{{k_2}}}{{{k_1}}} + \frac{{G{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}}} \right)\frac{{{{\text{d}}^3}{w_2}}}{{{\text{d}}{x^3}}} + \frac{{EIG}}{{{k_1}}}\frac{{{{\text{d}}^5}{w_2}}}{{{\text{d}}{x^5}}} + \hfill \\ \ \ \ \ \ \ \ \ \ \ \ \ \frac{EI{k}_{2}{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}\frac{\text{d}{w}_{2}}{\text{d}x}-\frac{EI{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}\frac{\text{d}F}{\text{d}x}\text{，} \end{array}$

(7)

${p_1} = - G\frac{{{{\text{d}}^2}{w_2}}}{{{\text{d}}{x^2}}} + {k_2}{w_2} 。$

(8)

式中：弯矩 $M$ 以使梁下侧受拉为正；剪力 $Q$ 以使截面右侧梁段产生顺时针转动为正；F取值见式（5）。

假设只有虚拟力 $e(x)$ 作用在隧道环缝接头 $x = {x_i}$ 处，接头处抗弯刚度小于隧道主体结构抗弯刚度。令环缝接头处抗弯刚度为 $\alpha EI$ ， $\alpha$ 为环缝接头抗弯刚度折减系数， $\alpha < 1$ 。则环缝接头处虚拟弯矩可表示为

$\begin{array}{l} {M_{\text{e}}}({x_j}) = - (1 - \alpha )EI\left( {1 + \frac{{{k_2}}}{{{k_1}}} + \frac{{G{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}}} \right)\frac{{{{\text{d}}^2}{w_2}}}{{{\text{d}}{x^2}}} + \hfill \\ \frac{{(1 - \alpha )EIG}}{{{k_1}}}\frac{{{{\text{d}}^4}{w_2}}}{{{\text{d}}{x^4}}} + \frac{{(1 - \alpha )EI{k_2}{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}}{w_2} - \hfill \\ \ \ \ \ \ \ \ \ \frac{(1-\alpha )EI{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}e(x)。 \end{array}$

(9)

式中：当 $\alpha$ =0时，表示环缝接头的抗弯刚度为0，接头可自由转动；当 $\alpha$ =1时，表示不考虑环缝接头的作用，此时虚拟力产生的虚拟弯矩 ${M_{\text{e}}}({x_j}) = 0$ 。

根据式（9）带可得在环缝接头 ${x_j}$ 处虚拟力 $e({x_j})$ 的表达式为

$\begin{array}{l}e({x}_{j})=\frac{-{(\kappa {G}_{\text{e}}A)}_{\text{eq}}2\tau (1-\alpha )EI{{\delta }^{″}}_{\tau }(x-{x}_{j})}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}+2\tau EI{{\delta }^{″}}_{\tau }(x-{x}_{j})(1-\alpha ){D}_{\text{e}}}\cdot \\ \left[\left(1+\frac{{k}_{2}}{{k}_{1}}+\frac{G{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}\right)\frac{{\text{d}}^{2}{w}_{2}}{\text{d}{x}^{2}}-\frac{G}{{k}_{1}}\frac{{\text{d}}^{4}{w}_{2}}{\text{d}{x}^{4}}-\frac{{k}_{2}{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}{w}_{2}\right]。\end{array}$

(10)

采用有限差分法对式（3）进行求解，如图 3所示，将每个环缝接头视为一个节点（图中红色圆点），并将相邻环缝接头间的管片离散成n₁段，则隧道共被离散成n段及 $n + 1$ 个节点。将节点依次编号为0，1，···，i，i+1，···，n-1，n，每段隧道长度为l，并令l= $2\tau$ 。同时在隧道两端各增加3个虚拟节点（图中蓝色圆点），节点编号依次为-3，-2，-1和n+1，n+2，n+3。令接头处节点编号为j，则接头处前后相邻节点编号分别为j+1和j-1，其中j=n₁，2n₁，···n-2n₁，n-n₁，见图 3。

图 3 隧道离散示意图

Figure 3. Discretization of tunnel

下载: 全尺寸图片幻灯片

则对于式（3），等号前面公式可写成如下差分形式：

$\begin{array}{l} \frac{{{{\text{d}}^6}{w_2}}}{{{\text{d}}{x^6}}} - \left( {\frac{{{k_1} + {k_2}}}{G} + \frac{{{D_{\text{e}}}{k_1}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}}} \right)\frac{{{{\text{d}}^4}{w_2}}}{{{\text{d}}{x^4}}} + \hfill \\ \left( {\frac{{{D_{\text{e}}}{k_1}}}{{EI}} + \frac{{{D_{\text{e}}}{k_1}{k_2}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}} \right)\frac{{{{\text{d}}^2}{w_2}}}{{{\text{d}}{x^2}}} - \frac{{{D_{\text{e}}}{k_1}{k_2}}}{{EIG}}{w_2} \hfill \\ = {\zeta _1}{({w_2})_{i - 3}} + {\zeta _2}{{\text{(}}{w_2})_{i - 2}} + {\zeta _3}{({w_2})_{i - 1}} + \hfill \\ \ \ \ \ \ {\zeta }_{4}{({w}_{2})}_{i}+{\zeta }_{3}{({w}_{2})}_{i+1}+{\zeta }_{2}{({w}_{2})}_{i+2}+{\zeta }_{1}{({w}_{2})}_{i+3}\text{ }\text{，} \end{array}$

(11)

$\left[\begin{array}{c}{\zeta }_{1}\\ {\zeta }_{2}\\ {\zeta }_{3}\\ {\zeta }_{4}\end{array}\right]=\left[\begin{array}{cccc}1& 0& 0& 0\\ -6& -1& 0& 0\\ 15& 4& 1& 0\\ -20& -6& -2& -1\end{array}\right]\cdot \left[\begin{array}{c}1/{l}^{6}\\ \frac{\left(\frac{{k}_{1}+{k}_{2}}{G}+\frac{{D}_{\text{e}}{k}_{1}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}\right)}{{l}^{4}}\\ \frac{\left(\frac{{D}_{\text{e}}{k}_{1}}{EI}+\frac{{D}_{\text{e}}{k}_{1}{k}_{2}}{{\left(\kappa {G}_{\text{e}}A\right)}_{\text{eq}}G}\right)}{{l}^{2}}\\ {D}_{\text{e}}{k}_{1}{k}_{2}/(EIG)\end{array}\right]。$

(12)

根据式（5）可知既有隧道所受荷载 $F$ 由两部分组成，第一部分为新建隧道开挖产生的附加荷载，第二部分为环缝接头处的虚拟力。对于式（5）等号右边第一部分新建隧道开挖产生的附加荷载，其可写成如下差分形式：

$\begin{array}{l} - \frac{{{D_{\text{e}}}{k_1}}}{{EIG}}q(x) + \frac{{{D_{\text{e}}}{k_1}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}\frac{{{{\text{d}}^2}q(x)}}{{{\text{d}}{x^2}}} \hfill \\ = \frac{{{D_{\text{e}}}k_1^2}}{{{l^2}{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}{({w_3})_{i + 1}} - \frac{{{D_{\text{e}}}k_1^2(2EI + {l^2}{{{\text{(}}\kappa {G_{\text{e}}}A{\text{)}}}_{{\text{eq}}}})}}{{{l^2}{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}EIG}} \cdot \hfill \\ \ \ \ \ \ \ \ \ \ {({w}_{3})}_{i}+\frac{{D}_{\text{e}}{k}_{1}^{2}}{{l}^{2}{(\kappa {G}_{\text{e}}A)}_{\text{eq}}G}{({w}_{3})}_{i-1}。 \end{array}$

(13)

对于第二部分虚拟力的计算表达式需分情况讨论，当i=j-1及i=j+1时，虚拟力部分可表示为如下差分形式：

$\begin{array}{l} - \frac{{{D_{\text{e}}}{k_1}}}{{EIG}}e({x_j}) + \frac{{{D_{\text{e}}}{k_1}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}\frac{{{{\text{d}}^2}e({x_j})}}{{{\text{d}}{x^2}}} = \frac{{{N_1}{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}} \cdot \hfill \\ \left[ {\frac{{{{({w_2})}_{i + 3}} - 6{{({w_2})}_{i + 2}} + 15{{({w_2})}_{i + 1}} - 20{{({w_2})}_{i + 1}}}}{{{l^6}}}} \right. + \hfill \\ \left. {\frac{{15{{({w_2})}_{i - 1}} - 6{{({w_2})}_{i - 2}} + {{({w_2})}_{i - 3}}}}{{{l^6}}}} \right] + \left( {\frac{{{N_1}{D_{\text{e}}}}}{{EI}} + \frac{{{N_1}{N_2}{D_{\text{e}}}{k_1}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}} \right) \cdot \\ \frac{{{{({w_2})}_{i + 2}} - 4{{({w_2})}_{i + 1}} + 6{{({w_2})}_i} - 4{{({w_2})}_{i - 1}} + {{({w_2})}_{i - 2}}}}{{{l^4}}} + \\ \left( {\frac{{{N_1}D_{\text{e}}^2{k_1}{k_2}}}{{(\kappa {G_{\text{e}}}A)_{{\text{eq}}}^2G}} - \frac{{{N_2}{N_1}{D_{\text{e}}}{k_1}}}{{EIG}}} \right)\frac{{{{({w_2})}_{i + 1}} - 2{{({w_2})}_i} + {{({w_2})}_{i - 1}}}}{{{l^2}}} + \\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \frac{{N}_{1}{D}_{\text{e}}^{2}{k}_{1}{k}_{2}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}EIG}{({w}_{2})}_{i}\text{，} \end{array}$

(14)

${N_1} = \frac{{ - {{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}(1 - \alpha )EI}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}{l^2} + EI(1 - \alpha ){D_{\text{e}}}}} \text{，}$

(15)

${N_2} = \left( {1 + \frac{{{k_2}}}{{{k_1}}} + \frac{{G{D_{\text{e}}}}}{{{{{\text{(}}\kappa {G_{\text{e}}}A{\text{)}}}_{{\text{eq}}}}}}} \right) 。$

(16)

式中： ${({w_2})_i}$ 为在节点i处土体剪切层的竖向位移。

当i=j时，虚拟力部分可表示为如下差分形式：

$\begin{array}{l} - \frac{{{D_{\text{e}}}{k_1}}}{{EIG}}e({x_j}) + \frac{{{D_{\text{e}}}{k_1}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}G}}\frac{{{{\text{d}}^2}e({x_j})}}{{{\text{d}}{x^2}}} = \frac{{{N_3}{D_{\text{e}}}}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}}} \cdot \hfill \\ \left[ {\frac{{{{({w_2})}_{i + 3}} - 6{{({w_2})}_{i + 2}} + 15{{({w_2})}_{i + 1}} - 20{{({w_2})}_{i + 1}}}}{{{l^6}}} + } \right. \hfill \\ \left. {\frac{{15{{({w_2})}_{i - 1}} - 6{{({w_2})}_{i - 2}} + {{({w_2})}_{i - 3}}}}{{{l^6}}}} \right] + \left( {\frac{{{N_3}{D_{\text{e}}}}}{{EI}} + \frac{{{N_3}{N_2}{D_{\text{e}}}{k_1}}}{{{{\left( {\kappa {G_{\text{e}}}A} \right)}_{{\text{eq}}}}G}}} \right) \cdot \hfill \\ \frac{{{{({w_2})}_{i + 2}} - 4{{({w_2})}_{i + 1}} + 6{{({w_2})}_i} - 4{{({w_2})}_{i - 1}} + {{({w_2})}_{i - 2}}}}{{{l^4}}} + \hfill \\ \left( {\frac{{{N_3}D_{\text{e}}^2{k_1}{k_2}}}{{(\kappa {G_{\text{e}}}A)_{{\text{eq}}}^2G}} - \frac{{{N_2}{N_3}{D_{\text{e}}}{k_1}}}{{EIG}}} \right)\frac{{{{({w_2})}_{i + 1}} - 2{{({w_2})}_i} + {{({w_2})}_{i - 1}}}}{{{l^2}}} + \hfill \\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \frac{{N}_{3}{D}_{\text{e}}^{2}{k}_{1}{k}_{2}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}EIG}{({w}_{2})}_{i}\text{，} \end{array}$

(17)

${N_3} = \frac{{2{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}(1 - \alpha )EI}}{{{{(\kappa {G_{\text{e}}}A)}_{{\text{eq}}}}{l^2} - 2EI(1 - \alpha ){D_{\text{e}}}}} 。$

(18)

需要注意的是，在环缝接头j处的虚拟力 $e({x_j})$ 只在环缝接头相邻节点内产生作用，在i≠j-1，j，j+1时虚拟力 $e({x_j})$ 产生的作用为0。

当距新建隧道轴线较远时，隧道开挖对既有隧道产生的影响极小，可忽略不计，此时既有隧道两端可简化成自由状态，边界条件为节点0及n处两端弯矩M=0，剪力Q=0，土体剪切层弯矩M_s=0，即

$\left.\begin{array}{l}{M}_{\text{s0}}={-EI\frac{{\text{d}}^{2}{w}_{2}}{\text{d}{x}^{2}}|}_{i=0}=0\text{ }\text{，}\hfill \\ {M}_{0}={-EI\left(\frac{{\text{d}}^{2}w}{\text{d}{x}^{2}}+\frac{\left[F-{p}_{1}\right]{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}\right)|}_{i=0}=0\text{ }\text{，}\hfill \\ {Q}_{0}={\frac{\text{d}{M}_{0}}{\text{d}{x}^{}}|}_{i=0}=0\text{ }。\hfill \end{array}\right\}$

(19)

$\left.\begin{array}{l}{M}_{\text{s}n}={-EI\frac{{\text{d}}^{2}{w}_{2}}{\text{d}{x}^{2}}|}_{i=n}=0\text{ }\text{，}\hfill \\ {M}_{n}={-EI\left(\frac{{\text{d}}^{2}w}{\text{d}{x}^{2}}+\frac{\left[F-{p}_{1}\right]{D}_{\text{e}}}{{(\kappa {G}_{\text{e}}A)}_{\text{eq}}}\right)|}_{i=n}=0\text{ }\text{，}\hfill \\ {Q}_{n}={\frac{\text{d}{M}_{n}}{\text{d}{x}^{}}|}_{i=n}=0\text{ }。\hfill \end{array}\right\}$

(20)

式中： ${M_{{\text{s0}}}}$ ， ${M_0}$ ， ${Q_0}$ 为节点0处土体剪切层弯矩、既有隧道弯矩及剪力； ${M_{{\text{s}}n}}$ ， ${M_n}$ ， ${Q_n}$ 为节点n处土体剪切层弯矩、既有隧道弯矩及剪力。

隧道两侧不存在环缝接头，即隧道两端虚拟力为零。式（3）可写成如下矩阵形式：

$\left( {{\boldsymbol{K}_1} - {\boldsymbol{K}_2} - {\boldsymbol{K}_3} - {\boldsymbol{K}_4} - {\boldsymbol{K}_5}} \right)\left\{ {{w_2}} \right\} = {\boldsymbol{Q}_1} + {\boldsymbol{Q}_2} - {\boldsymbol{Q}_3} 。$

(21)

式中： ${\boldsymbol{K}_1}$ 为既有隧道刚度矩阵，通过式（11），（12）求得； ${\boldsymbol{K}_2}$ ， ${\boldsymbol{K}_3}$ ， ${\boldsymbol{K}_4}$ ， ${\boldsymbol{K}_5}$ 为环缝接头虚拟应力e(x)产生的刚度矩阵，通过式（14）~（18）求得； ${\boldsymbol{Q}_1}$ ， ${\boldsymbol{Q}_2}$ 为附加应力q(x)产生的列向量，通过式（13）求得； ${\boldsymbol{Q}_3}$ 为补充列向量，通过式（19），（20）求得。

当新建隧道产生的土体位移w₃在求出情况下，由式（21）可求得土体剪切层位移 ${w_2}$ ，然后由式（4）求得考虑环缝接头作用的既有隧道变形 $w$ 。进而可得环缝接头处、不含环缝接头处的隧道弯矩值以及环缝接头处的相对转角。需要注意的是，令Kerr地基模型中k₁，G为0即为Winkler地基模型上的退化理论解；令环缝接头处虚拟力为0即为不考虑环缝接头存在的退化理论解。

2. 算例验证

Zhang等^[23]介绍了上海市某隧道下穿既有隧道工程案例。两条隧道接近正交，空间位置关系如图 4所示。新建隧道轴线埋深20.1 m，外径为6.2 m，地层损失率为0.75 %。既有隧道轴线埋深9.1 m，隧道外径为6.2 m，厚0.35 m，环宽1.2 m，管片弹性模量为3.45×10⁴ MPa，泊松比取为0.25。环与环之间通过17个螺栓连接，螺栓外径为30 mm，长度为400 mm，弹性模量为2.06×10⁵ MPa，泊松比为0.3。按场地土体加权平均压缩模量确定土层弹性模量，本文弹性模量取为28 MPa，泊松比取为0.3，环缝接头刚度折减系数取为0.8。

图 4 隧道位置关系示意图

Figure 4. Diagram of tunnel position relationship

下载: 全尺寸图片幻灯片

图 5（a）为既有隧道竖向位移计算值与实测值对比图，同时也进行了Winkler地基模型（令Kerr地基模型中k₁，G为0）及不考虑隧道环缝接头存在（令环缝接头处虚拟力为0）的退化解析结果的对比分析。从图中可以看出，考虑环缝接头力学效应的本文计算方法与实测值较为接近，不考虑环缝接头存在计算出的隧道竖向位移小于实测值，而基于Winkler地基计算出的结果大于实测值。

图 5 变形与内力计算结果

Figure 5. Calculated results of deformation and internal force

下载: 全尺寸图片幻灯片

图 5（b），5（c）为既有隧道不同工况下弯矩及纵缝相对转角对比图。其中，弯矩使隧道下侧受拉为正；接头处相对转角右侧管段相对于左侧管段逆时针旋转为正。从图 5中可以看出，环缝接头处弯矩小于接头两侧隧道管片的弯矩，这是由于环缝接头处刚度较小，从而该处弯矩较小。同时，不考虑环缝接头存在时，隧道弯矩大于考虑环缝接头存在时计算结果，而环缝接头处相对转角小于考虑环缝接头存在时计算结果，这是由于不考虑环缝接头存在时是把由接头和管片组成的盾构隧道等效为均匀连续梁，忽略了环缝接头弱化的影响，进而高估了开挖卸载引起的隧道弯矩，并且不会产生接头相对转角。而由于Winkler地基无法考虑地基弹簧之间的剪切联系，因此相较于本文Kerr地基而言，其计算结果相差较大。

3. 敏感参数分析

针对土层弹性模量、既有隧道抗弯刚度及抗剪刚度进行参数分析。计算基本参数：新建隧道与既有隧道轴线正交，新建隧道轴线埋深20 m，外径为6.2 m，地层损失率取为0.5%。既有隧道轴线埋深9 m，隧道外径为6.2 m，厚0.35 m，环宽1.2 m，等效抗弯刚度为7.8×10⁷ kN⋅m²，等效抗剪刚度取为2×10⁶ kN/m。土层弹性模量取为20 MPa，泊松比取为0.3，同时，环缝接头处刚度折减系数分别取0.8，0.5进行对比分析。

3.1 不同土层弹性模量的影响

保持其他相关参数不变，计算弹性模量分别取为10，20，30，40 MPa时隧道变形及内力变化情况，其结果如图 6所示。

图 6 不同土层弹性模量影响下隧道内力及变形对比

Figure 6. Comparison of internal forces and deformations of tunnel under influences of different elastic moduli of strata

下载: 全尺寸图片幻灯片

图 6（a）~（d）分别为土层弹性模量取不同值时隧道位移、管片和接头弯矩及环缝接头转角示意图。从图 6中可以看出，随着土层弹性模量的增大，隧道位移、管片和环缝接头弯矩及环缝接头处相对转角增大。既有隧道位移、环缝接头相对转角、管片及环缝接头处弯矩均在距新建隧道轴线为0 m处时达到最大值，但既有隧道位移随着距离的增加其值减小，而环缝接头相对转角、管片及环缝接头处弯矩随着与新建隧道轴线距离的增大呈先减小后增大趋势，并在距新建隧道轴线为20 m左右处达到最小值。同时从图 6中可以看出，环缝接头刚度折减系数对隧道位移影响较小，而对隧道弯矩及环缝接头相对转角影响较大，表现为随着环缝接头刚度折减系数的增大，管片和环缝接头处弯矩增大，而环缝接头处相对转角减小。当环缝接头刚度折减系数为0.5时，管片与环缝接头处弯矩差距较大，当其值增加到0.8时，环缝接头处弯矩与管片处弯矩接近。

3.2 不同既有隧道等效抗弯刚度的影响

保持其他相关参数不变，计算既有隧道等效抗弯刚度分别取为7.8×10⁴，7.8×10⁵，7.8×10⁶，7.8×10⁷ kN⋅m²时隧道变形及内力变化情况，其结果如图 7所示。

图 7 不同既有隧道等效抗弯刚度影响下隧道内力及变形对比

Figure 7. Comparison of internal forces and deformations of tunnel under influences of different equivalent bending stiffnesses of existing tunnel

下载: 全尺寸图片幻灯片

图 7（a）~（d）分别为既有等效抗弯刚度取不同值时既有隧道位移、管片和接头弯矩及环缝接头转角示意图。从图 7中可以看出，随着既有隧道等效抗弯刚度的增大，隧道位移、管片弯矩、环缝接头处弯矩以及环缝接头相对转角均减小，这是由于既有隧道等效抗弯刚度增大，其抵抗变形的能力增大，使得既有隧道在外部附加荷载作用下产生较小的变形。随着隧道等效抗弯刚度的增加，其对既有隧道位移、管片和接头弯矩及环缝接头处相对转角的影响越来越小。当等效抗弯刚度达到7.8×10⁷ kN⋅m²时，其值增加对既有隧道变形及内力影响不大。既有隧道位移、环缝接头相对转角、管片及环缝接头处弯矩均在距新建隧道轴线为0 m处时达到最大值，环缝接头相对转角、管片及环缝接头处弯矩随着与新建隧道轴线距离的增大呈先减小后增大趋势，在距新建隧道轴线为20 m左右处达到最小值；而既有隧道位移随着距离的增加其值减小。环缝接头刚度折减系数对隧道位移影响较小，而对管片和环缝接头处弯矩及环缝接头相对转角影响较大；接头刚度折减系数的增大使管片和环缝接头处弯矩增大，而环缝接头处相对转角减小。

3.3 不同既有隧道等效抗剪刚度的影响

保持其他相关参数不变，计算既有隧道剪切刚度分别取为2×10⁶，12×10⁶，22×10⁶，32×10⁶ kN/m时隧道变形及内力变化情况，其结果如图 8所示。

图 8 不同既有隧道等效抗剪刚度影响下隧道内力及变形对比

Figure 8. Comparison of internal forces and deformations of tunnel under influences of different equivalent shear stiffnesses of existing tunnel

下载: 全尺寸图片幻灯片

图 8（a）~（d）分别为既有隧道等效抗剪刚度取不同值时隧道位移、管片和接头弯矩及环缝接头转角示意图。从图 8中可以看出，随着既有等效抗剪刚度的增大，隧道位移减小，而管片和环缝接头处弯矩以及环缝接头相对转角均增大。当等效抗剪刚度达到32×10⁶ kN/m时，其值增加对既有隧道变形及内力影响不大。环缝接头相对转角、管片及环缝接头处弯矩随着与新建隧道轴线距离的增大呈先减小后增大趋势，并均在距新建隧道轴线为0 m处时达到最大值，在距新建隧道轴线为20 m左右处达到最小值。同样，环缝接头刚度折减系数对隧道位移影响较小，而对管片及接头处弯矩及环缝接头相对转角影响较大。当环缝接头刚度折减系数为0.5时，管片与环缝接头处弯矩差距较大，当其值增加到0.8时，环缝接头处弯矩与管片处弯矩接近。

4. 结论

通过两阶段分析法，首先基于Loganathan和Poulos理论求得新建隧道下穿开挖下既有隧道轴线处土体竖向位移；然后将既有隧道看成搁置在Kerr地基模型上考虑环缝接头存在的非连续Timoshenko梁，采用有限差分法求得新建隧道下穿开挖诱发既有盾构隧道纵向变形理论解答。

（1）不考虑环缝接头存在时计算出的隧道竖向位移小于实测值，而采用没有考虑地基连续性的Winkler地基模型计算出的结果大于实测值，约为实测值的2.5倍。本文计算方法与实测值较为接近。由于既有隧道环缝接头的存在，在管片环缝接头处弯矩小于接头两侧隧道管片的弯矩。同时，不考虑环缝接头存在时隧道弯矩大于考虑环缝接头存在时计算结果，而环缝接头相对转角小于考虑环缝接头存在时计算结果。

（2）土体弹性模量和等效抗弯刚度的减小会使隧道位移、环缝接头相对转角、管片及环缝接头处弯矩均增大。而随着既有隧道等效抗剪刚度的减小，既有隧道位移增加，而既有隧道管片和环缝接头处弯矩以及环缝接头处相对转角减小。环缝接头相对转角、管片及环缝接头处弯矩均在距新建隧道轴线为0 m处时达到最大值，而在距新建隧道轴线为20 m左右处其值最小。当等效抗弯刚度达到7.8×10⁷ kN⋅m²、等效抗剪刚度达到32×10⁶ kN/m时，其值增加对既有隧道变形及内力影响不大。

（3）不同环缝接头刚度折减系数对环缝接头弯矩及相对转角的影响较大，而对既有隧道位移及管片弯矩影响较小。环缝接头刚度折减系数从0.5增大到0.8时，既有隧道管片及环缝接头处弯矩增大，而既有隧道位移及环缝接头相对转角减小。

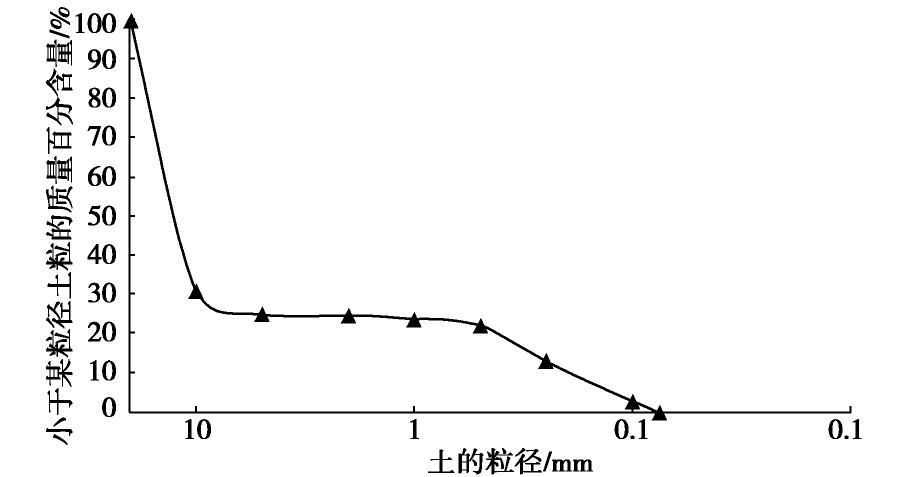

图 1 缺失中间粒径土石混合料颗分曲线

Figure 1. Grain-size distribution curve of gap-graded rock-soil mixtures

下载: 全尺寸图片幻灯片

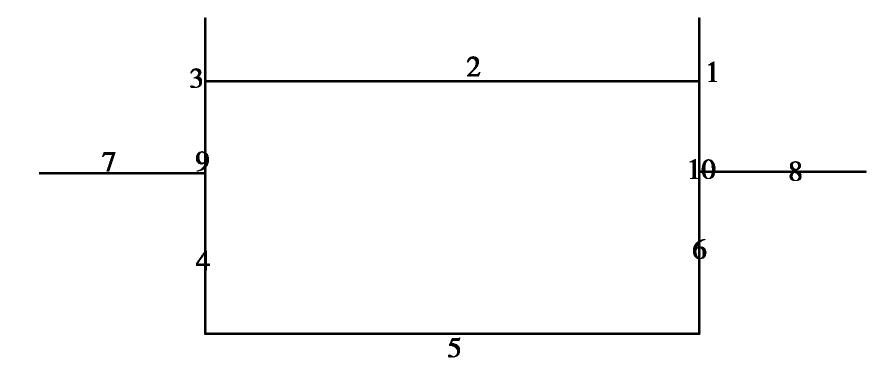

图 2 细观模拟剪切盒组成

Figure 2. Composition of meso-simulation shear box

下载: 全尺寸图片幻灯片

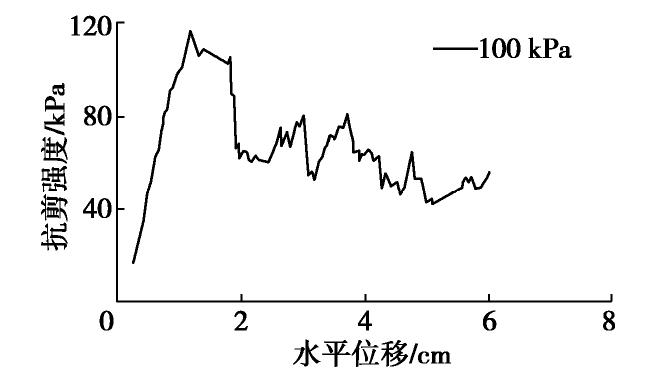

图 3 5 mm开缝宽度下试样抗剪强度与水平位移关系

Figure 3. Relationship between shear strength and horizontal displacement of samples with opening size of 5 mm

下载: 全尺寸图片幻灯片

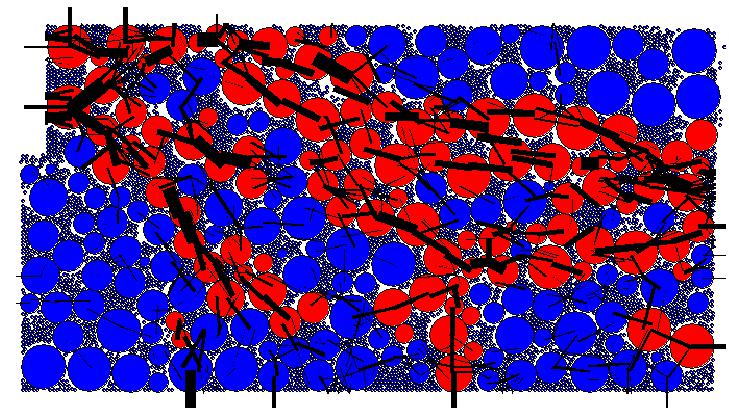

图 4 5 mm开缝宽度骨架颗粒及力链分布(峰值阶段)

Figure 4. Distribution of skeleton particles and force chain under opening size of 5 mm(peak stage)

下载: 全尺寸图片幻灯片

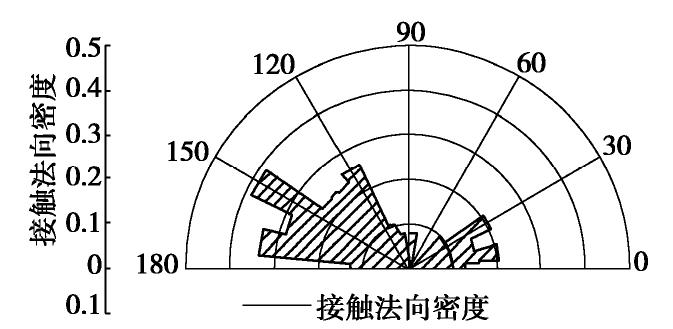

图 5 5 mm开缝宽度骨架颗粒接触法向密度(峰值阶段)

Figure 5. Contact normal densities of skeleton particles with opening size of 5 mm (peak stage)

下载: 全尺寸图片幻灯片

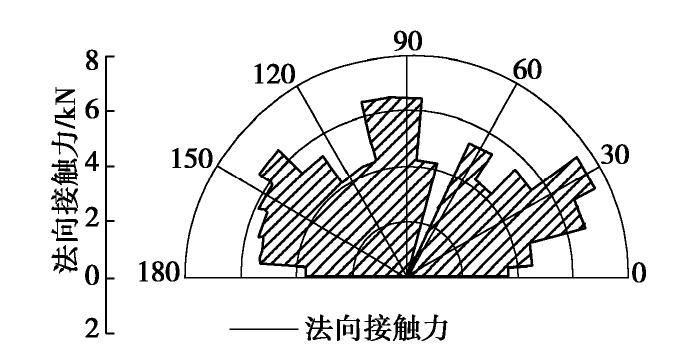

图 6 5 mm开缝宽度骨架颗粒法向接触力(峰值阶段)

Figure 6. Normal contact forces of skeleton particles with opening size of 5 mm (peak stage)

下载: 全尺寸图片幻灯片

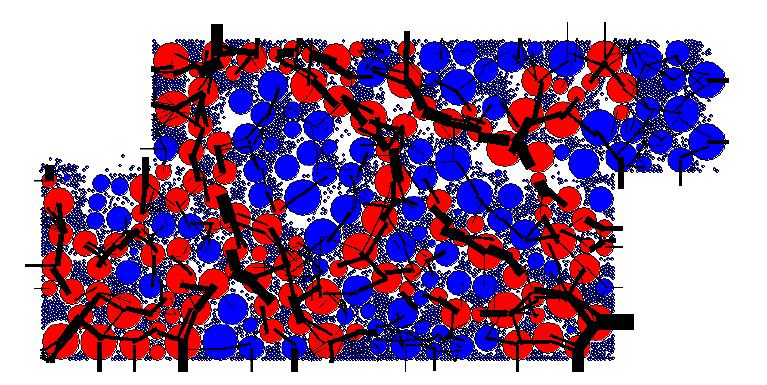

图 7 5 mm开缝宽度骨架颗粒及力链分布(残余阶段)

Figure 7. Distribution of skeleton particles and force chain under opening size of 5 mm(residual stage)

下载: 全尺寸图片幻灯片

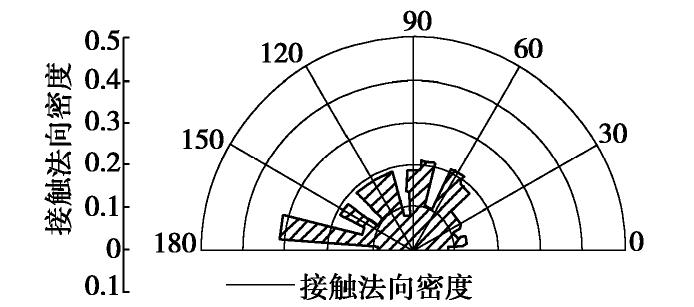

图 8 5 mm开缝宽度骨架颗粒接触法向密度(残余阶段)

Figure 8. Contact normal densities of skeleton particles with opening size of 5 mm (residual stage)

下载: 全尺寸图片幻灯片

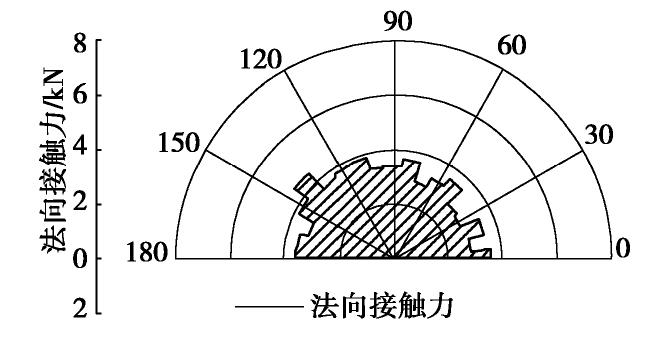

图 9 5 mm开缝宽度骨架颗粒法向接触力(残余阶段)

Figure 9. Normal contact forces of skeleton particles with opening size of 5 mm (residual stage)

下载: 全尺寸图片幻灯片

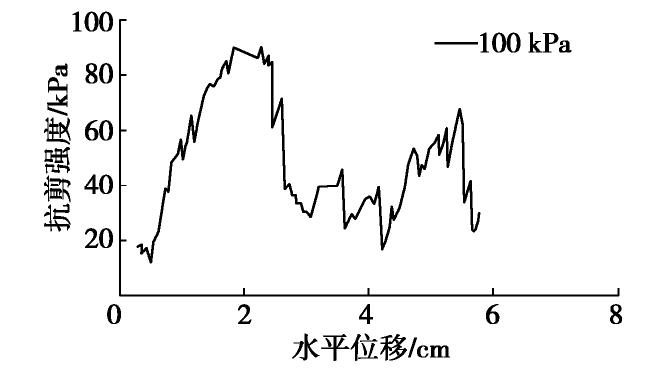

图 10 30 mm开缝宽度下抗剪强度与水平位移关系

Figure 10. Relationship between shear strength and horizontal displacement of samples with opening size of 30 mm

下载: 全尺寸图片幻灯片

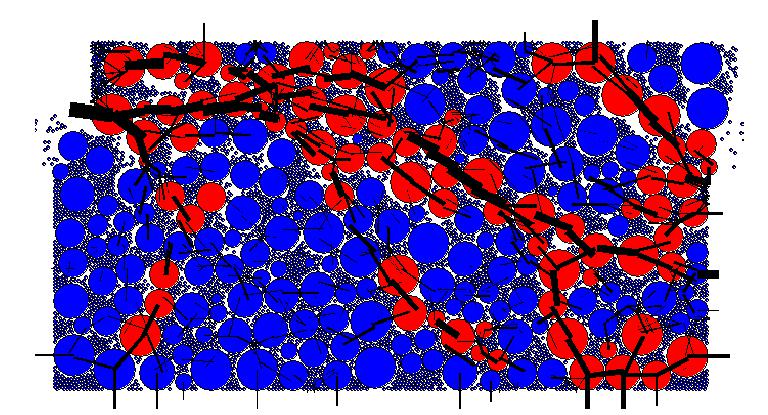

图 11 30 mm开缝宽度骨架颗粒及力链分布(峰值阶段)

Figure 11. Distribution of skeleton particles and force chain under opening size of 30 mm(peak stage)

下载: 全尺寸图片幻灯片

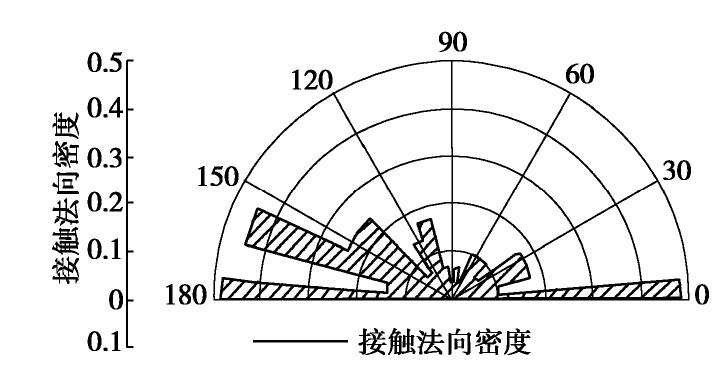

图 12 30 mm开缝宽度骨架颗粒接触法向密度(峰值阶段)

Figure 12. Contact normal densities of skeleton particles with opening size of 30 mm (peak stage)

下载: 全尺寸图片幻灯片

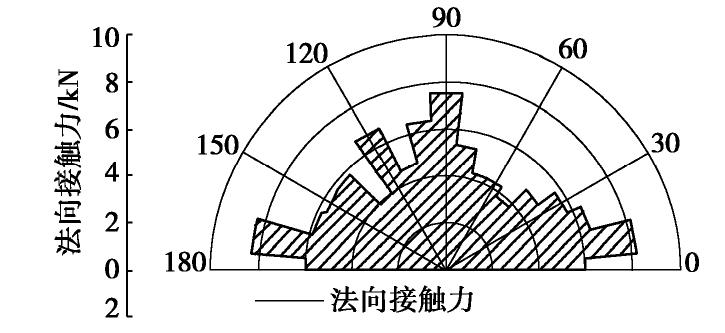

图 13 30 mm开缝宽度骨架颗粒法向接触力(峰值阶段)

Figure 13. Normal contact forces of skeleton particles with opening size of 30 mm (peak stage)

下载: 全尺寸图片幻灯片

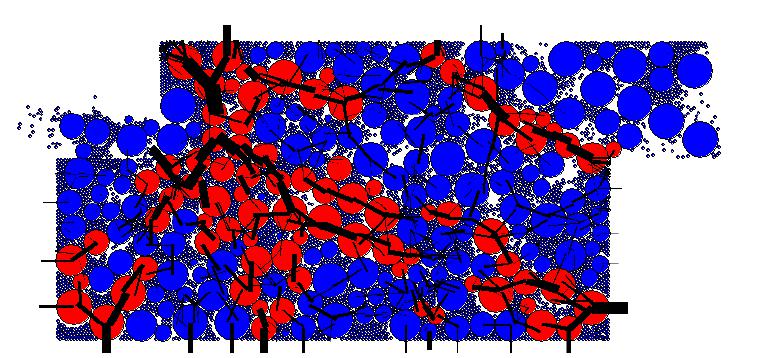

图 14 30 mm开缝宽度骨架颗粒及力链分布(残余阶段)

Figure 14. Distribution of skeleton particles and force chain with opening size of 30 mm (residual stage)

下载: 全尺寸图片幻灯片

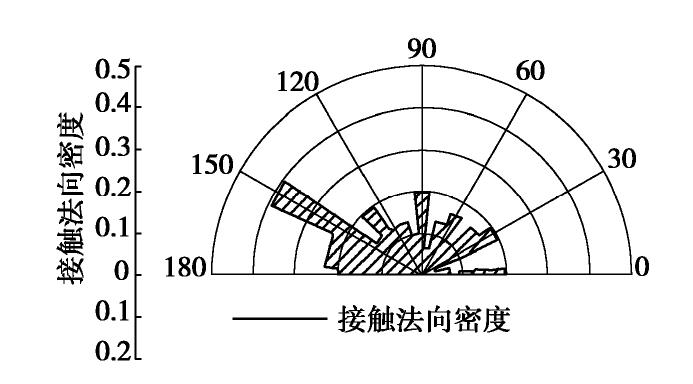

图 15 30 mm开缝宽度骨架颗粒接触法向密度(残余阶段)

Figure 15. Contact normal densities of skeleton particles with opening size of 30 mm (residual stage)

下载: 全尺寸图片幻灯片

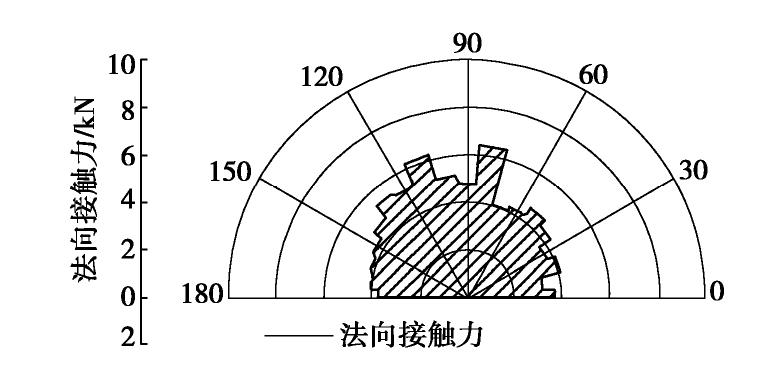

图 16 30 mm开缝宽度骨架颗粒法向接触力(残余阶段)

Figure 16. Normal contact forces of skeleton particles with opening size of 30 mm (residual stage)

下载: 全尺寸图片幻灯片

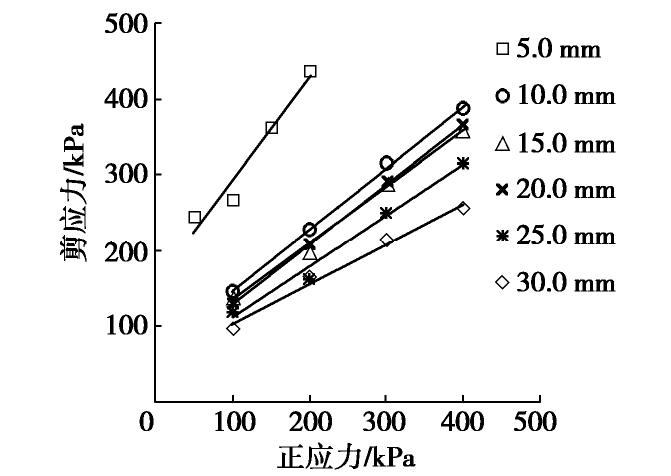

图 17 不同开缝宽度情况下抗剪强度与法向应力关系

Figure 17. Relationship between shear strength and normal stress under different opening sizes

下载: 全尺寸图片幻灯片

表 1 试样颗粒形状及其分布

Table 1 Shape and distribution of particles of samples

数值试验粒径/mm 20 17 14 10 5 1.5

颗粒形状
数值颗粒分布数 35 40 36 19 9 3810

下载: 导出CSV

表 2 5 mm开缝宽度试样骨架中颗粒组成及分布

Table 2 Composition and distribution of skeleton particles of samples under opening size of 5 mm

数值试验粒径/mm 20 17 14 10 5 1.5

颗粒形状
峰值状态颗粒分布数 16 27 21 4 3 48
残余状态颗粒分布数 23 27 21 12 1 57

下载: 导出CSV

表 3 30 mm开缝宽度试样骨架中颗粒组成及分布

Table 3 Composition and distribution of skeleton particles of samples under opening size of 30 mm

数值试验粒径/mm 20 17 14 10 5 1.5

颗粒形状
峰值状态颗粒分布数 19 17 17 4 1 31
残余状态颗粒分布数 15 20 19 2 0 39

下载: 导出CSV
