渗漏点高度对寒区加高渠道不协调变形的影响

郭万里; 蔡正银; 王羿; 黄英豪; 张晨

doi:10.11779/CJGE2020S2018

渗漏点高度对寒区加高渠道不协调变形的影响 English Version

郭万里^{1, 2,},
蔡正银^{1, 2, ,},
王羿³,
黄英豪^{1, 2},
张晨²

1.
土石坝破坏机理与防控技术水利部重点实验室,江苏　南京210024
2.
南京水利科学研究院岩土工程研究所,江苏　南京210024
3.
西北农林科技大学旱区寒区水工程安全研究中心,陕西　杨凌712100

基金项目:

国家重点研发计划重点专项项目 2017YFC0405102

国家自然科学基金项目 51909170

中央级公益性科研院所基本科研业务费专项资金项目 Y319010

中国博士后科学基金项目 2018M640500

详细信息

作者简介:
郭万里（1990— ）,男,博士,高级工程师,主要从事土体基本性质及本构关系、冻土工程方面的研究工作。E-mail：guowljs@163.com

通讯作者:
蔡正银, E-mail：zycai@nhri.cn

中图分类号: TU43
计量
- 文章访问数: 164
- HTML全文浏览量: 23
- PDF下载量: 59
出版历程
- 收稿日期: 2020-08-06
- 网络出版日期: 2022-12-07
- 刊出日期: 2020-10-31

Influences of height of leakage point on uncoordinated deformation of heightening canals in cold areas

GUO Wan-li^{1, 2,},
CAI Zheng-yin^{1, 2, ,},
WANG Yi³,
HUANG Ying-hao^{1, 2},
ZHANG Chen²

1.
Key Laboratory of Failure Mechanism and Safety Control Techniques of Earth-Rock Dam of the Ministry of Water Resources, Nanjing 210024, China
2.
Geotechnical Engineering Department, Nanjing Hydraulic Research Institute, Nanjing 210024, China
3.
College of Water Resources and Architectural Engineering, Northwest A&F University, Yangling 712100, China

摘要

摘要: 寒区渠道由于水位和温度的周期性变化,渠基土经历“湿干冻融”循环作用,这将加剧加高渠道的不协调变形。因此,以北疆输水渠道加高改造工程为例,结合有限元计算结果分析了不同渗漏点高度对渠坡不协调变形的影响,主要结论如下：①渠坡不协调变形最显著的时间点出现在“冻”的阶段,但是并非出现在温度最低点,而是出现在温度由最低温度开始向上回升时；②当渗漏点在渠坡中点附近时,加高层引起的渠坡不协调变形最显著,渠坡与衬砌之间的漏空变形最大,且随着“湿干冻融”循环次数的增大而增大,并有逐渐趋于稳定的趋势；③渗漏点高于渠坡中点时,虽然渠坡冻胀变形增大,但是不协调变形引起的渠坡与衬砌之间的漏空变形反倒降低。渗漏点低于渠坡中点时,渠坡冻胀变形和不协调变形都较低。可见,渠坡冻胀量大并不一定意味着加高渠坡不协调变形大,渗漏点位置较低时,冻胀量越小且加高渠道的不协调变形也最小,是一种最理想的工况。
- 加高渠道 /
- 不协调变形 /
- 湿干冻融 /
- 渗漏 /
- 寒区
Abstract: Due to the periodic changes of water supply and temperature in canals in high cold regions, the canal soils will undergo the "wetting-drying and freeze-thaw" cycles, which will aggravate the uncoordinated deformation of the heightening canals. The influences of different heights of leakage point on the uncoordinated deformation of canal slopes is analyzed by taking the heightening canal in northern Xinjiang as an example. The main conclusions are as follows: (1) The most significant uncoordinated deformation of the canal slopes occurs at the "freezing" stage, but it does not occur at the lowest temperature point, it occures when the temperature starts to rise from the lowest temperature. (2) When the leakage point is near the midpoint of the canal slopes, the uncoordinated deformation of the canal slopes caused by the addition of high rise is the most significant. The distance between the canal slope and the linings is the maximum, which increases with the increasing number of "wetting-drying and freeze-thaw" cycles to a constant value. (3) When the seepage point is higher than the midpoint of the canal slopes, the frost-heave deformation of the canal slopes increases, but the distance between the canal slopes and the linings caused by the uncoordinated deformation decreases. When the seepage point is lower than the midpoint of the canal slopes, the frost-heave deformation and the uncoordinated deformation of the canal slopes are both lower. It can be seen that a larger frost heave in the canal slopes does not necessarily mean a larger uncoordinated deformation in the heightening canals. When the leakage point is lower, the frost heave is the minimum and the uncoordinated deformation caused by heightening layer is also the minimum, which is an ideal working condition.
- heightening canal /
- uncoordinated deformation /
- wetting-drying and freeze-thaw /
- leakage /
- cold area

HTML全文

0. 引言

实际上，相邻列车运行时存在循环荷载停振期，意味着软黏土实际上受到间歇循环荷载作用，其由循环加载和间歇停振两阶段组成^[1]。当前，许多学者在动三轴试验中采用间歇循环荷载模式，模拟相邻列车运行所存在的间歇停振期^[2-3]。如Nie等^[1]分析了连续循环荷载和间歇循环荷载模式影响下土体变形特性的不同，并指出间歇停振阶段的存在致使土体累积轴向应变减小。上述研究中将停振阶段排水条件设置为不排水状态。然而，循环加载阶段产生的超孔隙水压力在间歇停振阶段可以消散一部分，将对后续加载阶段中土体力学性质造成影响。

另一方面，交通荷载引起的应力场包含循环变化的轴向应力、水平应力和剪切应力^[4]。因此，为深入研究交通荷载作用下土体力学特性，应该考虑循环围压的影响。当前，许多学者针对循环围压对土体力学性质的影响已经开展了大量的研究。如Huang等^[5]发现土体动阻尼比随循环围压的增大而减小。除此之外，土体累积轴向应变随循环围压的变化规律还受到排水条件的影响：不排水条件下土体累积轴向应变随循环围压的增大而减小^[6]，而在部分排水条件下则随循环围压的增大而增大^[7]。

从上述研究成果来看，间歇性循环加载对土体变形特性的影响不能忽视。同时，以往研究中未将循环加载阶段循环围压和停振阶段不同排水条件对软黏土变形特性的影响予以考虑。因此，本文的研究目的是通过对软黏土施加间歇性变围压循环荷载，研究循环围压和停振期不同排水条件对其应变发展的影响，主要包含两部分内容：①开展多阶段间歇性变围压循环三轴试验，其中循环加载阶段处于不排水阶段，停振阶段分别处于不排水阶段和部分排水阶段；②基于试验结果，分析循环围压和停振期排水条件对土体累积轴向应变的影响。通过上述研究成果以加深对间歇性循环荷载作用下软黏土变形规律的认识。

1. 试验土样及方案

1.1 试验土样

试验所用土样取自珠海市某区域，采用薄壁取土器进行取样，取样深度为12.0~14.0 m。按照《土工试验规程：GB/T 50123—2019》可获取土样的基本物理性质，见表 1所示。同时，土样颗粒组成为粉粒（0.005 mm≤d≤0.075 mm）和黏粒（d≤0.005 mm），占比分别为65%，35%。

表 1 试验黏土基本物理性质

Table 1. Physical properties of test clay

重度γ/(kN·m^-3)	含水率w/%	液限w_L/%	塑限w_p/%	塑性指数I_p	渗透系数K/(10^-7cm·s^-1)	孔隙比e
17.60	48.60	51.90	19.80	32.10	2.26	1.30

下载: 导出CSV

| 显示表格

1.2 试验方案

按照《土工试验规程：GB/T 50123—2019》制备直径38 mm，高76 mm的圆柱原状试样，并采用分级加载的加压方式对所有试样进行反压饱和，当B检测中B值达到0.95以上时，认为反压饱和完成。然后，对所有试样进行等向固结过程，当试样排水量小于100 mm³/h时，认为固结过程完成，此时作用在试样上的有效固结围压为100 kPa。随后，采用GDS变围压动三轴试验系统进行动力加载试验。

图 1为多阶段间歇循环加载试验示意图。从图中可以看出，整个多阶段间歇循环加载过程包含了4个加载阶段。其中，每个加载阶段又由循环加载阶段和间歇停振阶段组成。在循环加载阶段，对固结完成的试样同时施加加载波形为半正弦波的循环偏应力和循环围压，且加载波形相位差为0。采用应力路径斜率η^[4]和循环应力比CSR^[3]分别表征循环围压幅值和循环偏应力幅值，其表达式为

图 1 多阶段间歇性变围压循环加载试验示意图

Figure 1. Schematic illustration of intermittent cyclic loading

下载: 全尺寸图片幻灯片

，

${\text{CSR}} = {q^{{\text{ampl}}}}/2{p'_{\text{o}}} = {q^{{\text{ampl}}}}/2{\sigma '_3} \text{，}$

(1)

$\eta = {{{p^{{\text{ampl}}}}} \mathord{\left/ {\vphantom {{{p^{{\text{ampl}}}}} {{q^{{\text{ampl}}}}}}} \right. } {{q^{{\text{ampl}}}}}} = {{\left[ {(\sigma _1^{{\text{ampl}}} + 2\sigma _{\text{3}}^{{\text{ampl}}})/3} \right]} \mathord{\left/ {\vphantom {{\left[ {(\sigma _1^{{\text{ampl}}} + 2\sigma _{\text{3}}^{{\text{ampl}}})/3} \right]} {{q^{{\text{ampl}}}}}}} \right. } {{q^{{\text{ampl}}}}}}$

$=1/3+{\sigma }_{\text{3}}^{\text{ampl}}/{q}^{\text{ampl}}\text{ }。\text{ }$

(2)

式中：p^ampl，q^ampl， $\sigma _{\text{3}}^{{\text{ampl}}}$ 分别为循环平均主应力幅值、循环偏应力幅值及侧向应力幅值； ${\sigma '_3}$ ， ${p'_{\text{o}}}$ 分别为固结完成之后的有效固结围压、平均有效正应力。结合已有研究成果，拟定循环应力比CSR为0.20，应力路径斜率η分别为0.33，1.00，1.50，2.00。其中η=0.33代表恒定围压条件施加循环偏应力，其余η取值则表示同时施加循环偏应力和循环围压。

结合文献[1，4]的研究成果，本试验中采用的加载频率为0.1 Hz，每个循环加载阶段振动次数为1000次，整个循环加载阶段中关闭排水阀，间歇停振阶段停振时长为3600 s。为研究间歇停振阶段排水条件对试样变形特性的影响，将停振阶段按照排水条件的不同分为两种试验情况，即部分排水和不排水条件，前者意味着停振阶段打开排水阀（即表 2中试样P01~P04），后者则关闭排水阀（即表 2中试样U01~U04）。

表 2 循环三轴试验方案

Table 2. Programs of cyclic triaxial tests

停振阶段排水条件	编号	η	加载次数	停振时长/s
不排水	U01~U04	0.33，1.00，1.50，2.00	1000×4	3600
部分排水	P01~P04	0.33，1.00，1.50，2.00	1000×4	3600

下载: 导出CSV

| 显示表格

2. 试验结果

2.1 间歇性变围压循环荷载对累积轴向应变的影响

图 2为CSR=0.20，不同应力路径斜率η条件下，试样P01~P04的累积轴向应变变化曲线。可以看出，经历不同应力路径斜率试样的累积轴向应变随试验时长的变化曲线趋势一致。同时，一定时长条件下，土样累积轴向应变随循环围压的增大而减小，意味着存在循环围压的试验条件所产生的试样累积轴向应变均小于恒定围压试验条件对应的累积轴向应变。例如，当应力路径斜率η=0.33，1.00，1.50，2.00时，试验结束时对应的累积轴向应变分别为2.28%，1.98%，1.68%，1.40%。图 3为不同应力路径斜率条件下，每个加载阶段累积轴向应变增量随加载阶段的变化曲线。从图 3中可以看出，不同试验条件下试样累积轴向应变增量随加载阶段的增加而逐渐减小，但不同应力路径斜率对应的累积轴向应变增量衰减程度不一。例如，当η=0.33时，累积轴向应变增量随加载阶段的增多，从1.573%减小至0.150%；而当η=2.00时，对应累积轴向应变增量则从0.789%减小至0.126%。这一试验现象意味着较小的循环围压对应的累积轴向应变增量衰减程度较为显著。另一方面，经历不同应力路径的试样在第一个加载阶段产生的累积轴向应变增量差异性较为显著，而在后续加载阶段中对应累积应变增量差异性不甚明显。例如，当η=0.33，1.00，1.50，2.00时，第一加载阶段所产生的累积轴向应变增量分别为1.573%，1.193%，0.968%，0.789%，而在最后一个阶段所产生的对应应变增量分别为0.150%，0.179%，0.137%，0.126%。

图 2 不同应力路径斜率累积应变变化曲线

Figure 2. Variations of accumulated axial strain under intermittent cyclic loading with different values of η

下载: 全尺寸图片幻灯片

图 3 不同应力路径斜率累积应变增量随加载阶段变化曲线

Figure 3. Variations of accumulated axial strain increment versus number of loading stages with various values of η

下载: 全尺寸图片幻灯片

2.2 停振阶段排水条件对累积轴向应变的影响

从总累积应变中剔除前一阶段产生的累积应变，可得到不同加载阶段累积轴向应变的变化曲线，见图 4所示。可以看出，无论停振阶段处于不排水状态还是部分排水状态，累积轴向应变并未保持恒定，具体表现为：当停振阶段处于不排水状态时，循环加载阶段产生的部分试样变形在间歇停振阶段得以恢复，致使累积轴向应变逐渐减小至一稳定值（见图 4（a））；而在部分排水状态时，由于停振阶段允许试样排水，导致试样体积减小，累积轴向应变则略微增长（见图 4（b））。

图 4 循环加载和间歇停振阶段累积轴向应变变化曲线

Figure 4. Variations of accumulated axial strain under cyclic loading and intermittent periods

下载: 全尺寸图片幻灯片

表 3为不同排水条件下，每个循环加载阶段和停振阶段所产生的累积轴向应变增量值。可以看出，循环加载阶段和停振阶段产生的累积轴向应变增量均随加载阶段的增多而减小。例如，当加载阶段从第1加载阶段增至第4加载阶段时，停振阶段为不排水条件下，对应累积轴向应变增量从0.624%减小至0.083%，而停振阶段为部分排水条件下相应累积轴向应变增量则从0.789%减小至0.126%。另一方面，为分析停振阶段为不排水条件时试样变形的恢复程度，引入累积轴向应变恢复比这一概念，其定义为相同加载阶段中停振阶段试样变形恢复而引起的累积轴向应变减少量与循环加载阶段产生的对应应变比值。从表 3中可以看出，当试验过程第1加载阶段发展第4加载阶段时，该比值从6.60%增加值30.34%。这意味着此时试样变形以弹性轴向应变为主，累积轴向应变占比逐渐减小。

表 3 停振阶段不同排水条件下各加载阶段对应累积应变

Table 3. Accumulated axial strains of each loading stage under different intermittent drained conditions

停振阶段排水条件	加载阶段	循环加载阶段完成后对应累积轴向应变/%	停振阶段完成后对应累积轴向应变/%
不排水	1	0.668	0.624
	2	0.188	0.147
	3	0.139	0.100
	4	0.119	0.083
部分排水	1	0.753	0.789
	2	0.290	0.300
	3	0.194	0.187
	4	0.148	0.126

下载: 导出CSV

| 显示表格

3. 结论

（1）间歇停振对饱和软黏土累积轴向应变的影响较为显著。不同试验条件下累积轴向应变增量的变化规律一致，即应变增量随加载阶段的增大而减小。

（2）累积轴向应变的发展受循环围压的影响较为明显。随循环围压的减小，循环围压对累积应变增量随加载阶段衰减程度的影响逐渐增强。同时，不同循环围压对应试样所产生的的累积应变增量在第一加载阶段差异性显著，而在后续加载阶段中差异性不甚明显。

（3）间歇停振阶段排水条件对停振期累积轴向应变的发展具有不同的影响，具体表现为：当停振阶段处于部分排水条件时，累积轴向应变有所增长；而在不排水条件时，对应应变则逐渐减小至一稳定值。

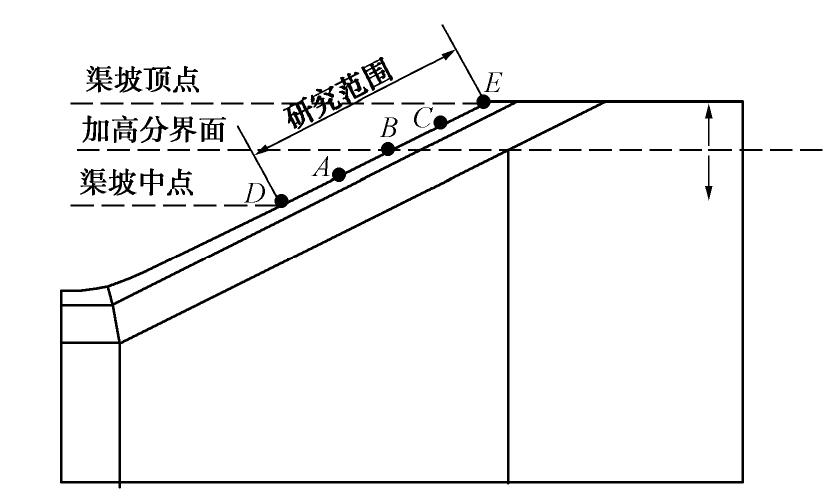

图 1 加高渠道横断面

Figure 1. Cross section of heightening canal

下载: 全尺寸图片幻灯片

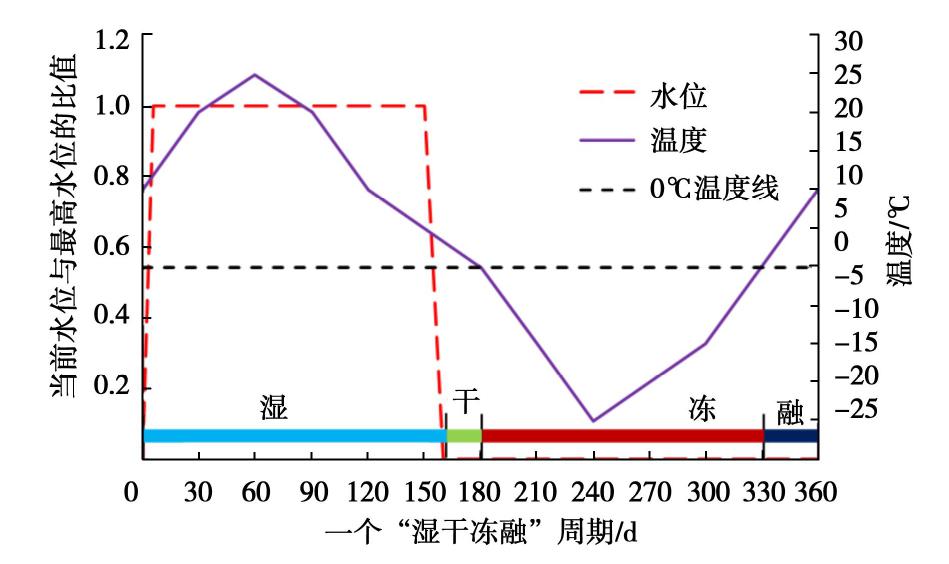

图 2 水位和温度的周期性变化

Figure 2. Periodic changes in water level and temperature

下载: 全尺寸图片幻灯片

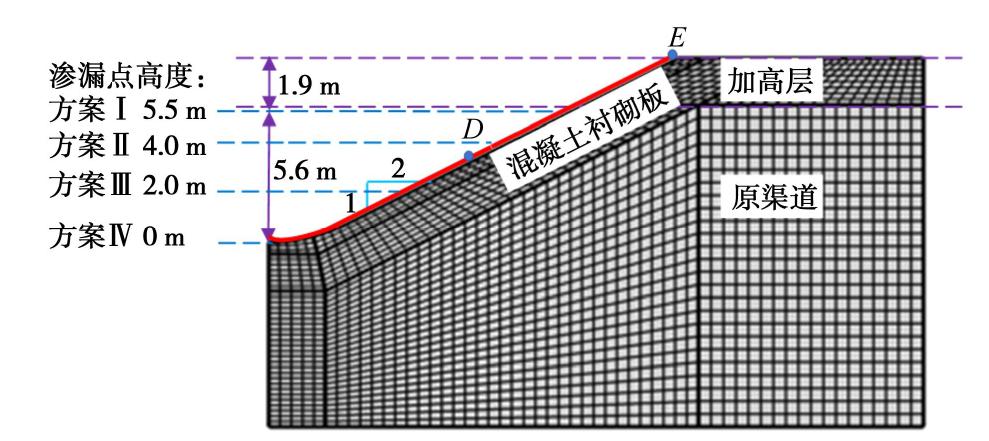

图 3 不同计算方案对应的渗漏点高度

Figure 3. Heights of leakage point corresponding to different calculation schemes

下载: 全尺寸图片幻灯片

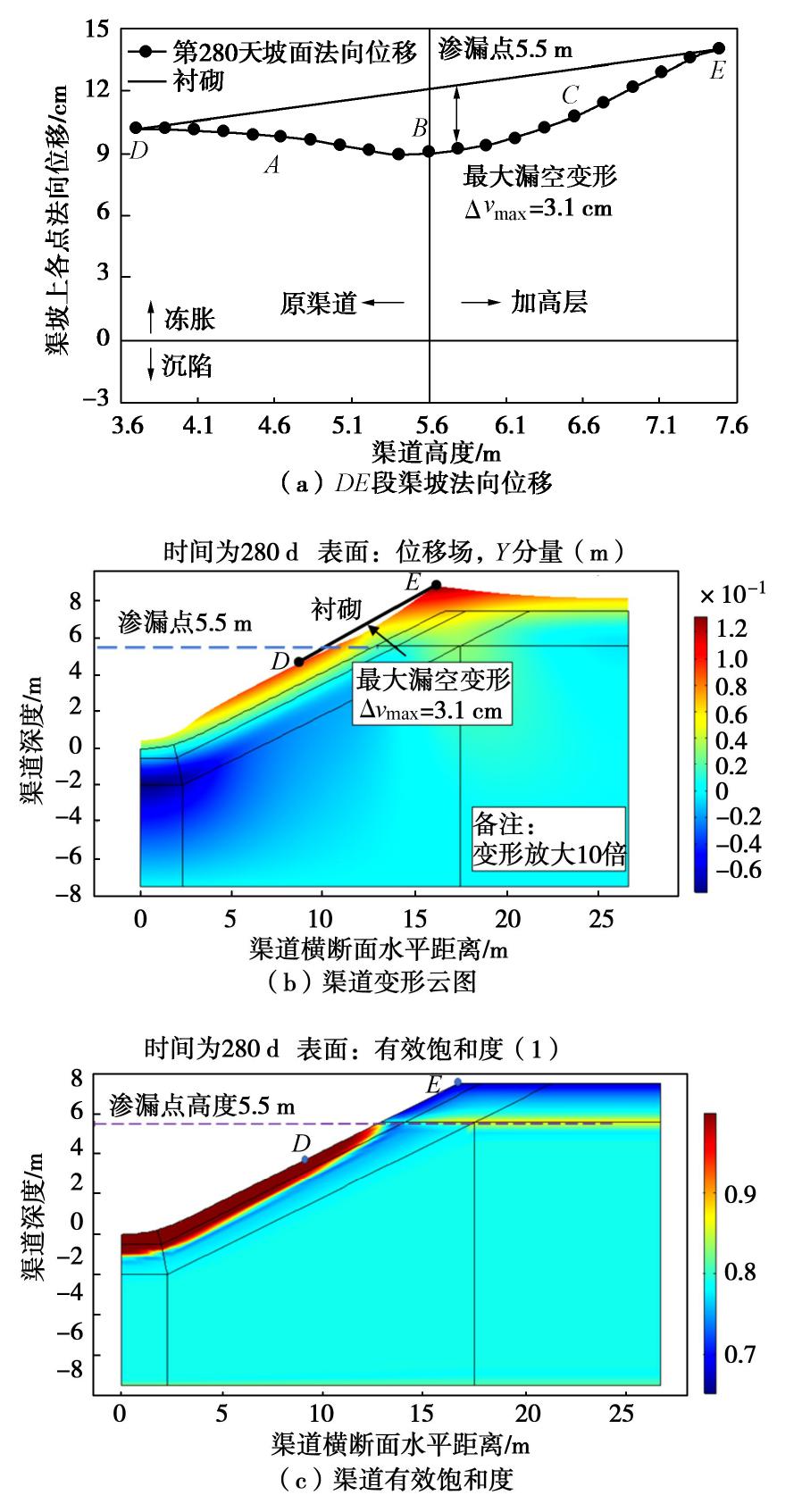

图 4 渗漏点高度5.5 m时渠坡最大漏空变形

Figure 4. Maximum values of Δv_max at height of leakage point of 5.5 m

下载: 全尺寸图片幻灯片

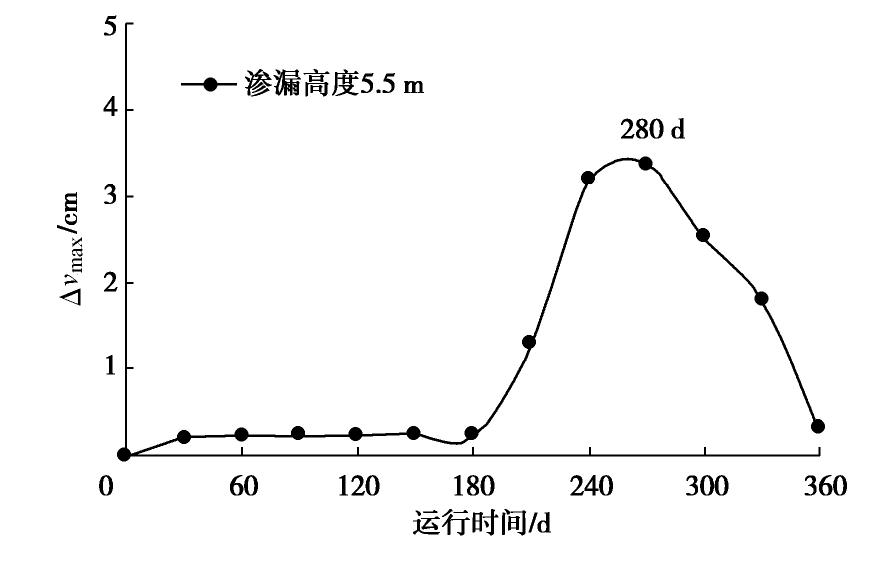

图 5 第一个周期内最大冻胀变形的变化曲线

Figure 5. Curve of Δv_max in first period

下载: 全尺寸图片幻灯片

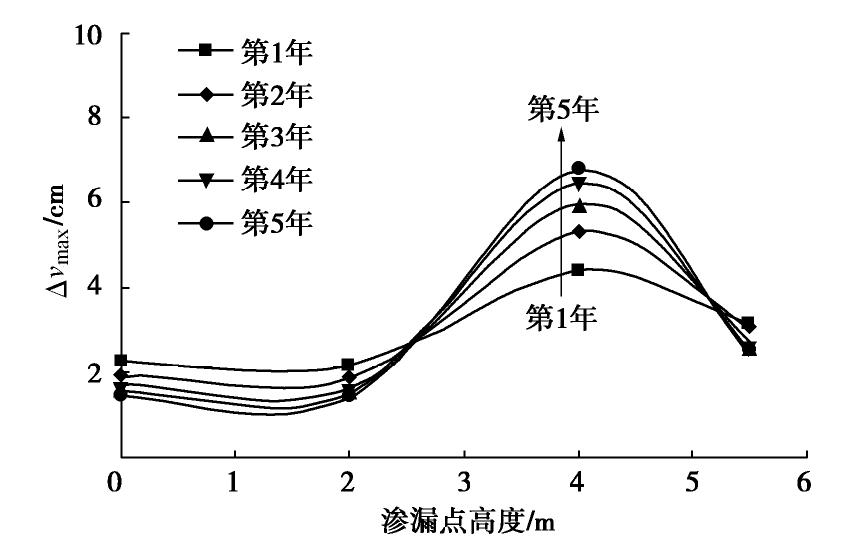

图 6 最大漏空变形Δv_max与渗漏点高度的关系

Figure 6. Relationship between Δv_max and height of leakage point

下载: 全尺寸图片幻灯片

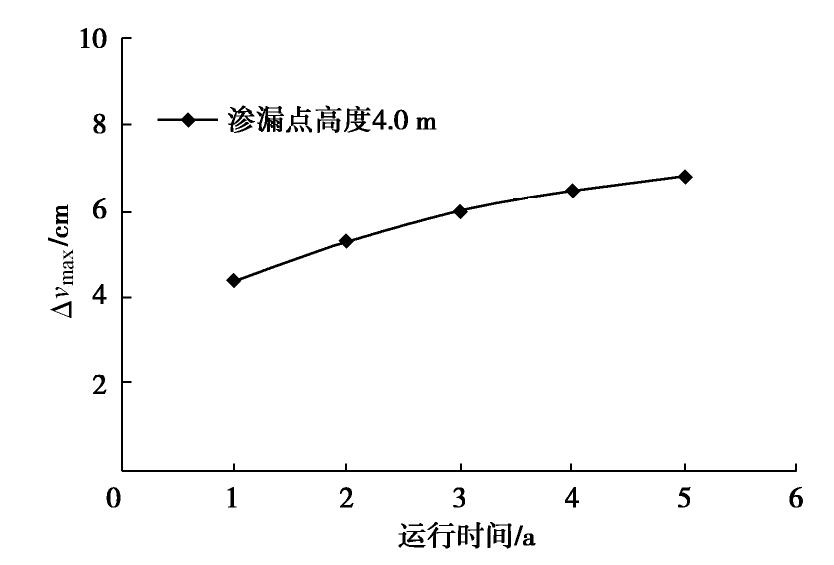

图 7 最大漏空变形Δv_max与运行年份的关系

Figure 7. Relationship between Δv_max and years

下载: 全尺寸图片幻灯片

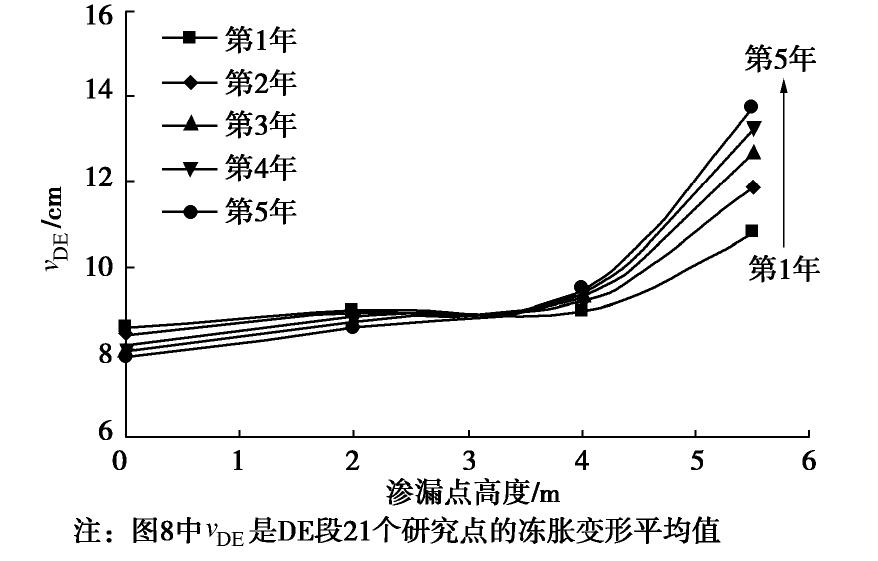

图 8 DE段渠坡平均冻胀法向位移与渗漏点高度的关系

Figure 8. Relationship between normal displacement of canal slope of DE section and height of leakage points

下载: 全尺寸图片幻灯片

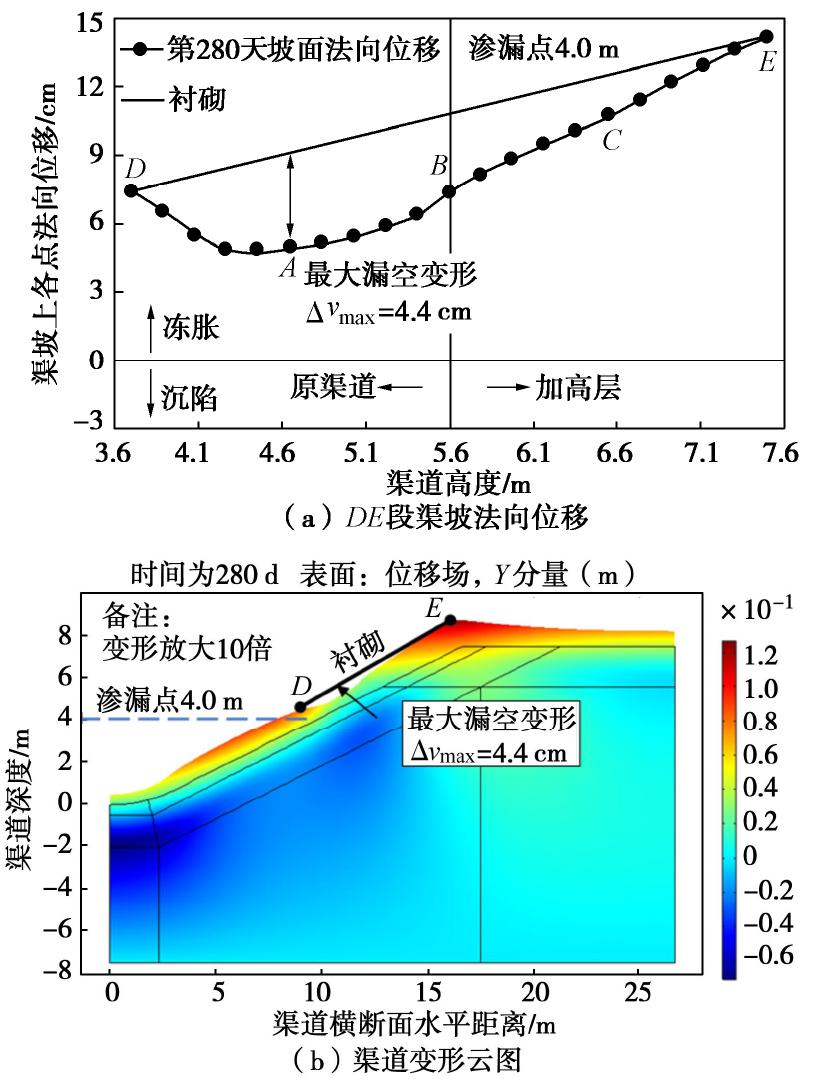

图 9 渗漏点高度4.0 m时渠坡最大漏空变形

Figure 9. Maximum values of Δv_max at height of leakage point of 4.0 m

下载: 全尺寸图片幻灯片

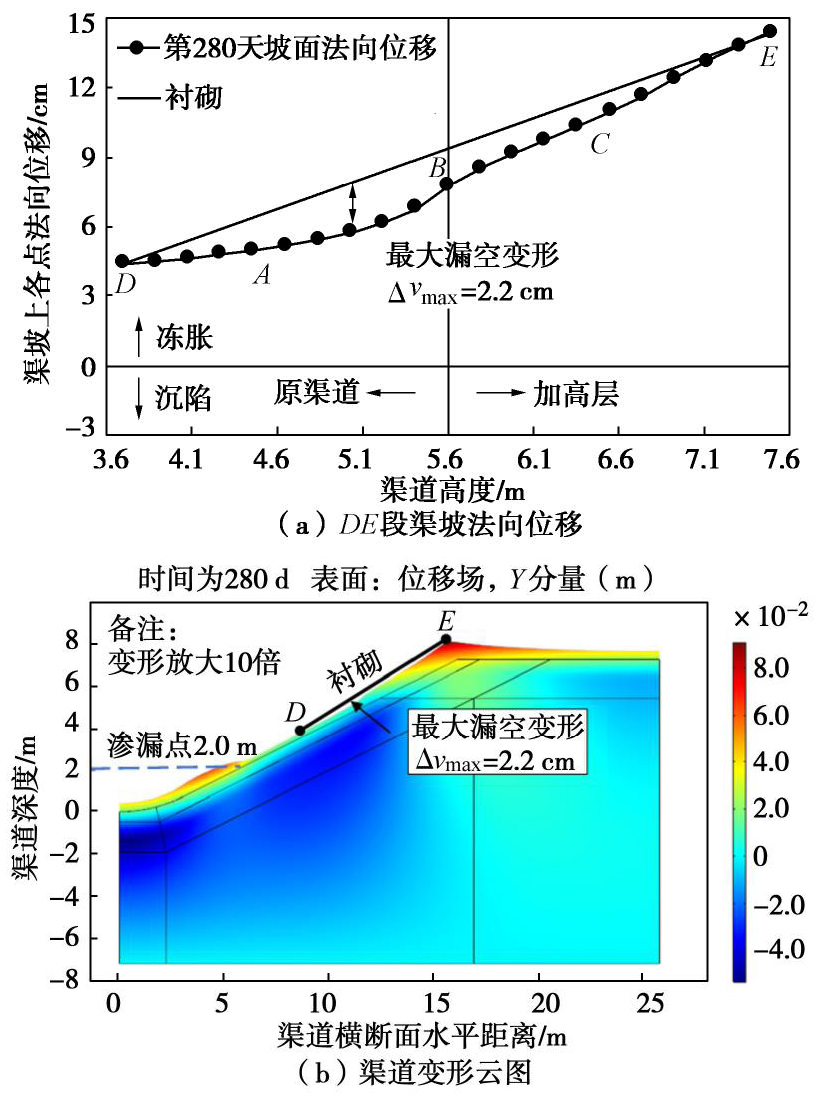

图 10 渗漏点高度2.0 m时渠坡最大漏空变形

Figure 10. Maximum values of Δv_max at height of leakage point of 2.0 m

下载: 全尺寸图片幻灯片

表 1 有限元计算边界条件变化的时间节点

Table 1 Time points of change of boundary conditions in finite element analysis

状态	第1年	第N年	边界条件
湿	6	360(N-1)+ 6	水位从0 m上升到最高水位
	150	360(N-1)+ 150	持续供水到降水前
	160	360(N-1)+ 160	水位下降到0 m
干	180	360(N-1)+ 180	温度下降到0
冻	240	360(N-1)+ 240	温度下降到-20℃
冻	330	360(N-1)+ 330	温度上升到0℃
融	360	360(N-1)+ 360	融化阶段

下载: 导出CSV

参考文献(5)

[1]	朱洵, 蔡正银, 黄英豪, 等. 湿干冻融耦合循环作用下膨胀土力学特性及损伤演化规律研究[J]. 岩石力学与工程学报, 2019, 38(6): 1233-1241. ZHU Xun, CAI Zheng-yin, HUANG Ying-hao, et al. Research on mechanical properties and damage evolution law of expensive soils under cyclic action of coupling wetting-drying and freeze-thaw[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(6): 1233-1241. (in Chinese)
[2]	张晨, 蔡正银, 黄英豪, 等. 输水渠道冻胀离心模拟试验[J]. 岩土工程学报, 2016, 38(1): 109-117. ZHANG Chen, CAI Zheng-yin, HUANG Ying-hao, et al. Centrifuge modelling of frost-heave of canals[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(1): 109-116. (in Chinese)
[3]	王羿, 王正中, 刘铨鸿, 等. 寒区输水渠道衬砌与冻土相互作用的冻胀破坏试验研究[J]. 岩土工程学报, 2018, 40(10): 1799-1808. WANG Yi, WANG Zheng-zhong, LIU Quan-hong, et al. Experimental investigations on frost damage of canals caused by interaction between frozen soils and linings in cold regions[J]. Chinese Journal of Geotechnical Engineering, 2018, 40(10): 1799-1808. (in Chinese)
[4]	王正中, 刘少军, 王羿, 等. 寒区弧底梯形衬砌渠道冻胀破坏的尺寸效应研究[J]. 水利学报, 2018, 49(7): 803-813. WANG Zheng-zhong, LIU Shao-jun, WANG Yi, et al. Size effect on frost heave damage for lining trapezoidal canal with arc-bottom in cold regions[J]. Journal of Hydraulic Engineering, 2018, 49(7): 803-813. (in Chinese)
[5]	李爽, 王正中, 高兰兰, 等. 考虑混凝土衬砌板与冻土接触非线性的渠道冻胀数值模拟[J]. 水利学报, 2014, 45(4): 497-503. LI Shuang, WANG Zheng-zhong, GAO Lan-lan, et al. Numerical simulation of canal frost heaving considering nonlinear contact between concrete lining board and soil[J]. Journal of Hydraulic Engineering, 2014, 45(4): 497-503. (in Chinese)
