基于贝叶斯更新方法的尾矿坝材料参数随机反演

蒋水华, 朱明明, 曾绍慧, 黄劲松, 杨志刚, 周创兵

蒋水华, 朱明明, 曾绍慧, 黄劲松, 杨志刚, 周创兵. 基于贝叶斯更新方法的尾矿坝材料参数随机反演[J]. 岩土工程学报, 2020, 42(S2): 77-82. DOI: 10.11779/CJGE2020S2014
引用本文: 蒋水华, 朱明明, 曾绍慧, 黄劲松, 杨志刚, 周创兵. 基于贝叶斯更新方法的尾矿坝材料参数随机反演[J]. 岩土工程学报, 2020, 42(S2): 77-82. DOI: 10.11779/CJGE2020S2014
JIANG Shui-hua, ZHU Ming-ming, ZENG Shao-hui, HUANG Jin-song, YANG Zhi-gang, ZHOU Chuang-bing. Stochastic back analysis of material parameters of tailings dams using Bayesian updating approach[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(S2): 77-82. DOI: 10.11779/CJGE2020S2014
Citation: JIANG Shui-hua, ZHU Ming-ming, ZENG Shao-hui, HUANG Jin-song, YANG Zhi-gang, ZHOU Chuang-bing. Stochastic back analysis of material parameters of tailings dams using Bayesian updating approach[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(S2): 77-82. DOI: 10.11779/CJGE2020S2014

基于贝叶斯更新方法的尾矿坝材料参数随机反演  English Version

基金项目:

国家自然科学基金项目 41972280

国家自然科学基金项目 41867036

江西省自然科学基金项目 20181ACB20008

江西省自然科学基金项目 20192BBG70078

江西省自然科学基金项目 2018ACB21017

详细信息
    作者简介:

    蒋水华(1987— ),男,江西九江人,博士,副教授,主要从事水利水电岩土工程可靠度和风险控制方面的研究。E-mail:sjiangaa@ncu.edu.cn

    通讯作者:

    杨志刚, E-mail:yzgchm@163.com

  • 中图分类号: TU47

Stochastic back analysis of material parameters of tailings dams using Bayesian updating approach

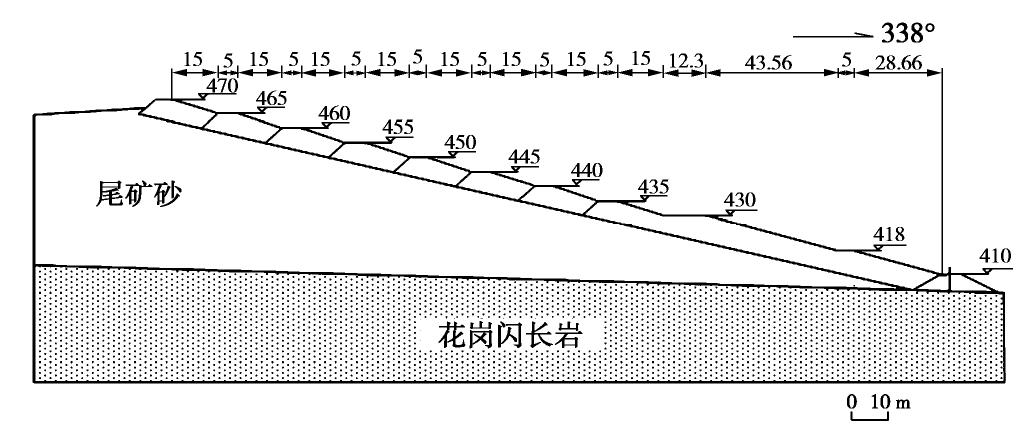

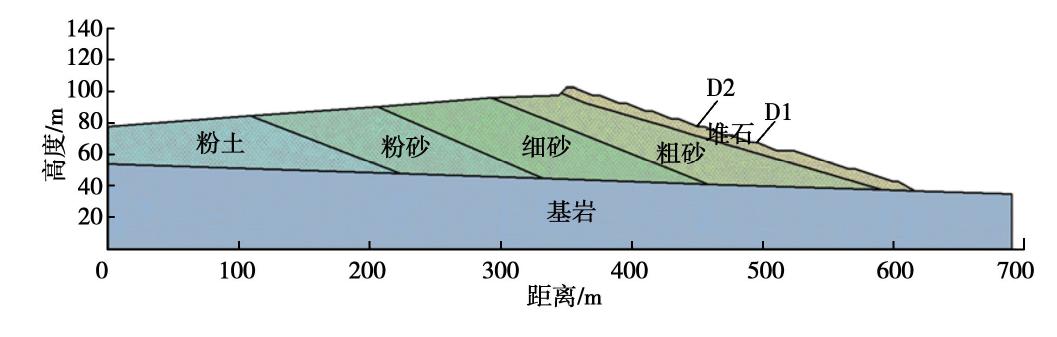

  • 摘要: 为准确获得有限数据条件下的尾矿坝材料参数取值,在贝叶斯更新理论和有限元分析框架下,提出了考虑不确定性的尾矿坝材料参数随机反演方法。为提高参数随机反演分析的计算效率,利用随机多项式展开建立尾矿坝代表性监测点位移与输入参数之间的隐式函数关系。以某实际尾矿坝为例,基于有限的位移监测数据进行多层尾矿材料参数随机反演分析,说明了提出方法的有效性。结果表明,提出方法可以有效缩减尾矿坝材料参数的不确定性,准确推断尾矿坝材料参数的概率分布,并识别不同材料参数(弹性模量和泊松比等)对尾矿坝变形的影响程度。
    Abstract: To obtain accurate values of the material parameters of tailings dams based on the limited data, a stochastic back analysis approach considering the uncertainties of the material parameters of tailings dams is proposed under the framework of Bayesian updating and finite element analysis. To improve the computational efficiency of back analysis, a polynomial chaos expansion is adopted to replace the implicit function between the displacements of tailing dams at the representative monitoring points and uncertain input parameters. A real tailings dam is taken as an example to demonstrate the effectiveness of the proposed approach for stochastic back analysis of parameters of multi-layered tailings materials based on the monitoring data of displacements. The results indicate that the proposed approach can effectively reduce the estimation in the uncertainties of the material parameters of tailings dams, accurately infer the probability distributions of the material parameters, and identify the influence degree of different material parameters (e.g., elastic modulus, Poisson’s ratio) on the deformation of the tailings dams.
  • 标志着现代土力学理论开端的剑桥模型将固结和剪切有效的统一起来,成为广泛应用的土的弹塑性模型。然而剑桥模型基于饱和土建立,如何将其推广到非饱和土的弹塑性模型中去,已成为土力学理论的研究热点之一[1-9]。在非饱和土本构模型研究的发展过程中等向固结曲线,即孔隙比e或比体积(v=1+e)与平均有效应力p或平均净应力ˉp的关系在建立非饱和土本构模型中有着非常重要的作用。其中,净应力ˉp=pua,平均有效应力p=ˉpSrs,基质吸力s=uauw,ua,uw分别为孔隙气压力和孔隙水压力。

    大量的试验表明,即使是没有经过超固结的非饱和土,在常吸力条件下的正常固结线在孔隙比和对数平均压力空间上为一条曲线[4-5]。目前描述土体等向压缩线的方法中常用的有单对数线性模型[6-10]和双对数线性模型[4-5,9]

    Roscoe等[10]在饱和正常固结土和弱超固结土的试验基础上,提出了各向等压固结中孔隙比或比体积将会沿正常固结线(NCL)变化,并且近似满足:

    e=Nλlnp, (1)

    式中,e,p分别为饱和土的孔隙比和平均有效应力,N为NCL在p=1 kPa时对应的孔隙比,λ为NCL在elnp平面的斜率。

    卸载和回弹过程的孔隙比变化和平均有效应力的关系表示为

    e=Γκlnp, (2)

    式中,Γ为回弹线(SL)在卸载到p=1 kPa时对应的孔隙比,κ为SL在elnp平面的斜率。

    为了建立非饱和土的弹塑性本构模型,许多学者[6-8]将式(1),(2)直接进行了扩展,即各向等压曲线和回弹曲线分别为

    NCLe=N(s)λ(s)lnp, (3)
    SL:e=Γ(s)κ(s)lnp, (4)

    式中,N(s),λ(s),Γ(s)κ(s)的含义与式(1),(2)相同,但均为基质吸力s=uauw的函数。式(3),(4)表示的NCL和SL在elnp平面如图1所示。

    图  1  单对数线性模型[7]
    Figure  1.  Single-logarithmic approach[7]

    与式(1),(2)类似,相同基质吸力s条件下,NCL和SL上孔隙比与平均有效应力或平均净应力的对数成线性关系,然而这种近似有诸多不合理之处[11]。如式(3)表示在等向压缩条件下,孔隙比的变化量与前期固结压力无关,只与压力的变化范围有关;式(4)表示的回弹线SL上,当p增加到一定值后,孔隙比e将成为负数,并且当p0时,e,在理论上和实际上均不合理。为了克服elnp线性近似的不足,考虑饱和土lnelnp为双对数线性关系式:

    d(lne)=λvpd(lnp)=λvpdppuw+λvpduwpuw, (5)

    式中,p=puw为Terzaghi有效应力,λvp为饱和土NCL的斜率。

    SHENG等[5,12]采用双应力变量将式(5)扩展到非饱和土,如图2所示给出了非饱和土的各向等压固结曲线方程:

    d(lne)=λvpdˉpˉp+sλvs(s)dsˉp+s, (6)
    图  2  双对数线性模型[5]
    Figure  2.  Double-logarithmic approach[5]

    式中,λvp是一个材料常数,与吸力无关,λvs则是一个随吸力变化的参数,饱和时λvp=λvs。该式把体积变化划分为两部分:①净应力的改变引起的,②吸力的改变引起的,两部分引起的变形会有所不同。类似于式(6),SL方程可写为

    d(lne)=κvpdˉpˉp+sκvs(s)dsˉp+s, (7)

    式中,κvs为回弹曲线的斜率,与吸力有关,土体达到饱和时λvp=λvs

    虽然双对数模型可以解决单一对数模型中存的许多问题,但式(6),(7)中人为的将斜率λκ分为λvpκvp以及λvs(s)κvs(s)两种情况,缺乏理论依据,并且由于采用了双应力变量模型,无法直接从非饱和土过度到饱和状态[13]

    土体的等向压缩线由于结构性和各向异性等原因基本呈现平缓变化段和陡峭段两个阶段(图3)。笔者通过对大量试验数据的整理发现在等向压缩过程中elnp曲线符合Logistic函数。需要说明的是研究已表明土体在弹性阶段,回弹曲线的斜率几乎不受吸力变化的影响,但塑性阶段的斜率明显受吸力的影响,但是在通过比较不同应力变量,净应力elnˉp和平均有效应力elnp平面中的等向固结线的变化情况,两者的变化趋势相同,因此本文均采用elnp表示。

    图  3  等压固结曲线示意图
    Figure  3.  Schematic illustration of isotropic compression line

    Logistic函数是一种常见的S形函数,在预测种群增长方面有着广泛的应用,其微分形式如下[14]

    dNdt=kN(1Nb) (8)

    式中 N,t分别为所研究种群的数量和时间;k,b为待定的模型参数。考虑到Logistic函数可以有效地描述种群数量的增长起初阶段为指数增长,然后随着变得饱和,增加变慢,最后达到成熟时增加停止的规律,这与土体的正常固结曲线相一致。因此,在半对数坐标系elnp中引入Logistic函数来描述土体的正常固结特性,根据式(8)其微分形式可重写为

    d(lne)d(lnp)=k(1eb) (9)

    可看出,当式(8),(9)中的1/b=0,即为双对数线性模型。虽然双对数线性模型中考虑了孔隙变化与当前孔隙比的关系,但认为孔隙比的变化量仅仅与压力的对数变化范围有关,而未考虑当前压力的大小。

    对式(9)进行积分并整理可得

    e=b1+aexp[kln(p)]=b1+apk, (10)

    式中,a为积分常数。

    对于卸载回弹线SL,仍采用半对数线性模型,但与SHEN[7]不同,不再人为的将SL斜率分为κvpκvs(s)两种状态。实际上由于吸力对SL斜率影响很小,因此考虑如下关系:

    ded(lnp)=κ, (11)

    式中,κ为卸载回弹线在elnp平面的斜率。

    式(10),(11)给出了含有3参数的等压固结线Logistic模型及含有1参数的卸载回弹半对数线性模型。

    通过对式(10)进行分析可以得到,当等向压力p=0时,参数b=e0即为土体的初始孔隙比。当等向压力p=1 kPa时,参数a=be1e1=e0e11,其中e1为土体在p=1 kPa时的孔隙比。由于在压力较小时孔隙比不容易准确测定,因此也可用拟合的方法确定。

    根据式(10)整理可得

    ln(bee)=lnaklnp (12)

    式(12)表明,在ln(bee)lnp平面内为线性关系,且直线的斜率和截距分别为klna,如图4所示,这样就可以很方便地确定模型中的参数ka了。式(11)中SL斜率κ亦可采用类似的方法获得。

    图  4  确定参数ak示意图
    Figure  4.  Schematic view for determining a and k

    为了获得非饱和土各向等压固结线上的前期固结压力pc,采用与传统相类似的三步骤方法[15],通过几何关系确定出坐标点B,C图3)。

    式(10)的一阶导数和二阶导数分别为

    ded(lnp)=kabexp(klnp)[1+aexp(klnp)]2, (13)
    d2ed(lnp)2=k2abexp(klnp)[aexp(klnp)1][1+aexp(klnp)]3 (14)

    由式(14)可得到曲线的反弯点B点坐标为(lna/k,b/2),将其代入式(13)中可得到曲线在B点处的斜率为kb/4

    则过B点的切线BC可表示为

    e=kb4(lnplnak)+b2 (15)

    考虑e=e0=b,且与切线方程式(15)相交,即可得到交点C处的前期固结压力为

    lnpc=4+lnakb2 (16)

    为了验证本文提出的非饱和土等向固结曲线模型,与Sharma等[16]、Bellia等[17]、Burland等[18]的试验结果进行比对分析。图57为在不同基质吸力s条件下的试验数据和本文模型预测值的对比,图中并给出了相应的模型参数。从图可看出,Logstic函数可以很好地描述土体在等向压缩固结条件下的孔隙比变化趋势。对于非饱和土,模型(10)中的参数a,k以及前期固结压力pc和土中基质吸力s相关。图8(a)~8(c)依次给出了与Sharma[16]、Bellia[17]和Burland等[18]的试验数据相应的模型参数lna,kpc随吸力的变化曲线。从图中可以看出,随着基质吸力s的变化,参数lnak并没有一个统一的规律,这与其它模型的固结曲线斜率随吸力的变化结论相一致,而前期固结压力pc随着吸力的增大呈增加趋势。

    图  5  与Sharma等[16]的试验对比
    Figure  5.  Comparison between proposed model and experimental data of Sharma et al[16]
    图  6  与Bellia等[17]的试验对比
    Figure  6.  Comparison between proposed model and experimental data of Bellia et al[17]
    图  7  与Burland等[18]的试验对比
    Figure  7.  Comparison between proposed model and experimental data of Burland et al[18]
    图  8  参数a, k以及前期固结压力pc随吸力s的变化曲线
    Figure  8.  Variations of parameters a, k and pre-consolidation pressure pc with suction s

    采用Burland等[18]的在基质吸力分别为0,400 kPa时的试验数据,图9,10分别对本文提出的Logistic模型和elnp半对数模型以及lnelnp双对数模型进行了比对。从图中可以看出Logistic模型较之可以更好地描述土体的等向固结行为。

    图  9  与半对数线性模型比较
    Figure  9.  Comparison between proposed model and semi-logarithmic linear model
    图  10  与双对数线性模型比较
    Figure  10.  Comparison between proposed model and double-logarithmic model

    对于卸载回弹曲线SL,采用elnp半对数线性模型,即式(11)可以进行很好的描述。图11给出了Sharma等[16]的回弹数据与预测值的对比,可以看出非饱和土中吸力对回弹曲线的斜率影响不大。

    图  11  卸载回弹曲线对比
    Figure  11.  Comparison between experimental data of Sharma et al[16] and Eq.(11)

    考虑到土体的体积变形量不仅与荷载的变化范围有关,还与当前的荷载大小以及孔隙比大小有关,通过引入Logistic函数,建立了土体在等向压缩条件下的Logistic曲线模型,对于卸载回弹曲线,采用了半对数线性模型。通过与已有试验数据的分析和对比,发现本文提出的等向压缩曲线模型和回弹曲线模型可以很好的描述非饱和土的体变特性,并且模型中的各参数方便获取。
