开放型岩桥裂纹贯通机理及脆性破坏特征研究

陈国庆; 陈毅; 孙祥; 王栋; 秦昌安; 林之恒

doi:10.11779/CJGE202005013

开放型岩桥裂纹贯通机理及脆性破坏特征研究 English Version

1.
成都理工大学地质灾害防治与地质环境保护国家重点实验室,四川　成都　610059
2.
中铁二院工程集团有限责任公司,四川　成都　610031

基金项目:

国家自然科学基金项目 41521002

国家自然科学基金项目 41972284

中铁二院工程集团有限责任公司科研项目 KYY2019066（19-20）

详细信息

作者简介:
陈国庆(1982—),男,重庆万州人,教授,主要从事岩石力学破坏机理和稳定性评价方面的研究。Email:chgq1982@126.com

中图分类号: TU452
计量
- 文章访问数: 279
- HTML全文浏览量: 28
- PDF下载量: 143
出版历程
- 收稿日期: 2019-07-16
- 网络出版日期: 2022-12-07
- 刊出日期: 2020-04-30

Crack coalescence and brittle failure characteristics of open rock bridges

1.
State Key Laboratory of Geohazard Prevention and Geoenvironment Protection, Chengdu University of Technology, Chengdu 610059, China
2.
China Railway Eryuan Engineering Group Co., Ltd., Chengdu 610031, China

摘要

摘要: 端部开裂的裂隙岩体内部岩桥贯通是导致岩体突发失稳破坏的主要原因,脆性破坏特征明显。利用声发射仪和岩石力学刚性试验机,对不同长度开放岩桥开展单轴压缩试验,结合高速摄像机记录信息,分析了开放岩桥裂纹起裂、扩展、贯通规律及脆性破坏过程力学特性和声发射特征,并通过三维断裂力学理论揭示了开放岩桥裂纹起裂扩展贯通机理。研究结果表明：与闭合裂纹相比,开放裂纹岩桥主裂纹从下部预制裂纹内尖端起裂,往上部拐折扩展贯通岩桥和上端面,贯通过程岩桥发生逐次多级破坏,次裂纹主要沿主裂纹拐折处起裂扩展贯通岩桥及下端面；应力曲线表现出峰前“波动上升”和峰后“滞留–突降”特征,声发射参数“多峰值”现象明显,阶段性和突发性特征突出；同时,三维理论分析表明裂纹起始扩展方向与岩桥长度无关,沿最大压应力方向扩展。研究所得开放岩桥裂纹扩展贯通特征可为裂隙岩体突发失稳破坏过程提供理论依据。
- 裂隙岩体 /
- 开放岩桥 /
- 裂纹贯通 /
- 脆性破坏 /
- 声发射
Abstract: The coalescence of rock bridge of fractured rock mass with end cracking is the main cause of the sudden damage of the rock mass, and the brittle failure is obvious. The uniaxial compression tests are conducted on the open rock bridges with different lengths by using the acoustic emission tester and the rock mechanics rigidity tester. By use of the information recorded by high-speed camera, the crack coalescence laws and acoustic emission characteristics of open rock bridges are analyzed. The mechanism of crack initiation of open rock bridges is revealed by the theory of three-dimensional fracture mechanics. The results show that compared with the closed crack, the main crack of an open rock bridge starts from the tip of the crack at the lower part, and the main crack turns to the upper part expanding through the rock bridge and the top end. During the coalescence of the main crack, the rock bridge presents successive multi-stage failure. The secondary crack propagates along the inflection of the main crack and extends through the rock bridge and the lower end. The stress curve shows the "fluctuation rise" before the peak and "stagnation-sudden" after the peak, and the "multi-peak" phenomenon of the acoustic emission is obvious, with obvious stage and sudden features. Simultaneously, the three-dimensional theoretical analysis shows that the crack initiation direction is independent of the length of the rock bridge and extends along the direction of the maximum compressive stress. The obtained crack propagation characteristics of the open rock bridge may provide a theoretical basis for the sudden failure of the fractured rock mass.
- fractured rock mass /
- open rock bridge /
- crack coalescence /
- brittle damage /
- acoustic emission

HTML全文

0. 引言

非饱和渗流是土力学方面的基础科学问题之一，同时也是环境岩土工程领域的研究热点^[1-3]。近些年来，气候变化引起的各类极端气象诱发大量工程灾害，比如突发性强降雨会对边坡稳定及水位暴涨下的土质堤坝防渗带来巨大挑战，而诸如此类问题均涉及到了岩土体非饱和渗流。因此，研究非饱和土体在瞬态渗流下的水分迁移具有重要的理论意义和实践价值。

Richards^[4]首先基于试验提出描述非饱和渗流现象著名的Richards方程。而后Childs等^[5]引入扩散率的概念，变换Richards方程使其具有扩散形式。目前，Richards方程已广泛应用于各类非饱和渗流问题分析，然而方程的高度非线性为数值求解和解析计算带来诸多困难。为求解Richards方程衍生出许多数值方法。Phoon等^[6]认为在求解过程中应用欠松弛技术可以显著提升收敛速度，并通过数值试验得以验证。陈曦等^[7]的研究表明现有欠松弛方法的局限性，同时提出了短项混合欠松弛技术数值求解Richards方程。另外，预处理技术的应用也可以显著加快迭代收敛速率。罗晓辉等^[8]则采用了改进的预处理超松弛迭代法和红黑排序超松弛迭代法，结果表明可有效提升收敛速率。Zhu等^[9]提出了预处理的共轭梯度法，并将结果与解析解进行对比。Zhu等^[10]使用多步预处理的非精确Hermitian和斜Hermitian分裂迭代法数值求解Richards方程，计算表明具有较好的效果。Wang等^[11]提出预处理改进的Hermitian和斜Hermitian分裂迭代法，并通过数值实验证明该方法的有效性。

使用有限体积法、有限差分法以及有限元法的数值方法求解非饱和渗流Richards方程时，由于湿润锋的动态演变及方程本身的高度非线性，往往会产生网格畸变，计算工作量急剧增加，数值解经常难以收敛且质量守恒也难以保证。使用解析计算则可以有效避免上述弊端，同时可以直观的体现出初始条件与边界条件作用下的动态响应，根据所求解析解亦可便利的对各影响因素进行参数敏感性分析。

非饱和土渗流问题的解析计算已存在诸多报道。Srivastava等^[12]采用Laplace变换技术得到了一维入渗条件下均质土层及成层土的解析解。Wu等^[13]则考虑非饱和土体存在裂隙的情形基于Laplace变换得到了一维垂直入渗的非饱和土渗流解析解。针对高维问题解析计算的复杂性，Tracy^[14]则应用Fourier变换得到了二维及三维情形下非饱和渗流的解析表达式。Basha^[15]使用格林函数法对二维和三维情形下的解析计算开展探讨。Chen等^[16]利用汉克尔积分变换技术得到了点源作用下半无限空间的非饱和稳态渗流的解析解。白冰等^[17]使用Laplace变换得到体积含水量分布场在变换域上的解答。然而，在以上多个研究中的解析求解过程存在的积分变换项十分复杂，解析解的普遍应用具有局限性。为此，一些学者通过引入其它方法试图降低控制方程的求解难度。比如，Hayek^[18]通过特征变换将偏微分方程转换为常微分问题进行解析求解。Ma等^[19]则通过引入Bolzmann变换以便达到同样的目的。以上两种变换缺乏明确的物理含义，且转换后的常微分方程求解仍然复杂。

本文使用Gardner指数型土水特征曲线及渗透系数函数，数学变换对Richards方程及相应定解条件进行线性化及无量纲化。基于齐次化构造原理对线性无量纲化的入渗问题等价分解，并采用分离变量技术进行解析计算，得到了无穷级数形式的无量纲渗透系数、渗流速率、体积含水量和基质吸力水头的解析解。本文为解析计算非饱和渗流问题提供一种新求解的思路，具有一定的理论意义和应用价值。

1. 非饱和渗流控制方程的线性化

一维情形下的Richards方程可以表示为^{[6, 20]}

$\frac{\partial }{{\partial z}}\left[ {k({h_{{\text{m}}}})\left( {\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + 1} \right)} \right] = C({h_{{\text{m}}}})\frac{{\partial {h_{{\text{m}}}}}}{{\partial t}} 。$

(1)

式中：k( ${h_{{\text{m}}}}$ )为渗透系数函数，在土体干湿界面附近呈现高度非线性特征； ${h_{{\text{m}}}}$ 为基质吸力水头；C( ${h_{{\text{m}}}}$ )为比水容量；t为时间；z为坐标。

使用非线性的土水特征曲线，比水容量可以表示为^{[12, 21]}

$C({h_{{\text{m}}}}) = \frac{{\partial \theta }}{{\partial {h_{{\text{m}}}}}} 。$

(2)

式中：θ为体积含水量。

将式（2）代入式（1）中，可以将均质各向同性土层中，地表与地下水位之间的一维瞬态非饱和渗流控制方程，可变换为如下非线性偏微分方程^[7]：

$\frac{\partial }{{\partial z}}\left[ {k({h_{{\text{m}}}})\left( {\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + 1} \right)} \right] = \frac{{\partial \theta }}{{\partial t}} 。$

(3)

因单参数指数型的Gardner水力参数模型可便于将非饱和渗流Richards方程线性化^[22]。本文将使用Gardner模型开展对于渗流方程的解析求解工作，其具体数学表达式表示为^[23]

$k({h_{{\text{m}}}}) = {k_{{\text{s}}}}{{{\text{e}}}^{\beta {h_{{\text{m}}}}}} 。$

(4)

式中： ${k_{{\text{s}}}}$ 为饱和渗透系数；β为土的孔隙分布参数，该参数表示吸力水头增长时相应的渗透系数下降速率，可根据土水特征曲线对应的进气值水头确定（通常而言，β为进气值水头的倒数）。研究表明^[24]，β的取值范围大致由粗颗粒土的1.0 cm^-1到细颗粒土的0.001 cm^-1。对式（4）求导可得

$\frac{{\partial k}}{{\partial {h_{{\text{m}}}}}} = \beta {k_{{\text{s}}}}{{{\text{e}}}^{\beta {h_{{\text{m}}}}}} 。$

(5)

文献中普遍使用的Gardner土水特征曲线，其数学表达式为^[25]

$\theta ({h_{{\text{m}}}}) = {\theta _{{\text{r}}}} + ({\theta _{{\text{s}}}} - {\theta _{{\text{r}}}}){{{\text{e}}}^{\beta {h_{{\text{m}}}}}} 。$

(6)

式中： ${\theta _{{\text{s}}}}$ 为饱和含水率； ${\theta _{{\text{r}}}}$ 为残余含水率。

对式（6）求导可得

$\beta \frac{{\partial \theta }}{{\partial t}} = \frac{{\beta ({\theta _{{\text{s}}}} - {\theta _{{\text{r}}}})}}{{{k_{{\text{s}}}}}}\frac{{\partial k}}{{\partial t}} 。$

(7)

根据链式求导法则可得

$\frac{{\partial k}}{{\partial z}} = \frac{{\partial k}}{{\partial {h_{{\text{m}}}}}}\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} = \beta {k_{{\text{s}}}}{{{\text{e}}}^{\beta {h_{{\text{m}}}}}}\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} 。$

(8)

依据式（8）计算二阶导数可得

$\frac{{{\partial ^2}k}}{{\partial {z^2}}} = \beta \frac{{\partial k}}{{\partial z}}\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + \beta k\frac{{{\partial ^2}{h_{{\text{m}}}}}}{{\partial {z^2}}} 。$

(9)

对式（3）左侧展开，可得

$\frac{{\partial k}}{{\partial z}} + \frac{{\partial k}}{{\partial z}}\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + k\frac{{{\partial ^2}{h_{{\text{m}}}}}}{{\partial {z^2}}} = \frac{\partial }{{\partial z}}\left[ {k({h_{{\text{m}}}})\left( {\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + 1} \right)} \right] 。$

(10)

由式（8）~（10）计算可得

$\beta \frac{\partial }{{\partial z}}\left[ {k({h_{{\text{m}}}})\left( {\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + 1} \right)} \right] = \beta \frac{{\partial k}}{{\partial z}} + \frac{{{\partial ^2}k}}{{\partial {z^2}}} 。$

(11)

由式（3），（7），（11），便可以得到线性化的非饱和一维渗流问题理论方程：

$\frac{{{\partial ^2}k}}{{\partial {z^2}}} + \beta \frac{{\partial k}}{{\partial z}} = \frac{{\beta ({\theta _{{\text{s}}}} - {\theta _{{\text{r}}}})}}{{{k_{{\text{s}}}}}}\frac{{\partial k}}{{\partial t}} 。$

(12)

从数学视角分析，线性化后的Richards方程具有对流-扩散特征。其中，空间变量的二阶导数是扩散项，空间变量的一阶导数为对流项。

对于复杂入渗条件的非饱和渗流分析，为了便于解析计算，一个可行的做法是对控制方程、初始条件和边界条件进行无量纲化。事实上，本文的解析计算便是在无量纲化的Richards方程基础上展开，而后进行数学变换即可得到具有物理单位的各场量解析解。下面部分给出无量纲化过程及入渗过程的物理模型示意图。

2. 算例模型及方程的无量纲化

2.1 算例模型

设定地下水位距离地表为l，且地下水位处的基质吸力水头h_m=h₀恒定保持不变（一般情况下，地下水位处的基质吸力水头等于0）。t≤0时土层从上至下为稳定入渗状态，其中地表处的入渗率为q_A，当t > 0时地表入渗率由q_A变为q_B后保持不变。对于半无限大空间下的水分垂直方向运动，通常以一维的Richards方程描述其过程，物理模型示意图可见图 1。

图 1 入渗过程的物理模型示意图

Figure 1. Schematic diagram of physical model of infiltration process

下载: 全尺寸图片幻灯片

2.2 Richards方程的无量纲化

引入无量纲参数对方程进行变换：Z=βz，L=βl，K=k/k_s，Q_A=q_A/ ${k_{{\text{s}}}}$ ，Q_B=q_B/k_s，T=βk_st/(θ_s-θ_r)。根据以上无量纲参数对式（12）的各导数项进行变换可得

$\frac{{\partial k}}{{\partial z}} = {k_{{\text{s}}}}\frac{{\partial K}}{{\partial z}} = {k_{{\text{s}}}}\frac{{\partial K}}{{\partial Z}}\frac{{\partial Z}}{{\partial z}} = \beta {k_{{\text{s}}}}\frac{{\partial K}}{{\partial Z}} ，$

(13)

$\frac{{{\partial ^2}k}}{{\partial {z^2}}} = \beta {k_{{\text{s}}}}\frac{{{\partial ^2}K}}{{\partial {Z^2}}}\frac{{\partial Z}}{{\partial z}} = {\beta ^2}{k_{{\text{s}}}}\frac{{{\partial ^2}K}}{{\partial {Z^2}}} ，$

(14)

$\frac{{\partial k}}{{\partial t}} = \frac{{\partial k}}{{\partial T}}\frac{{\partial T}}{{\partial t}} = \frac{{\partial k}}{{\partial K}}\frac{{\partial K}}{{\partial T}}\frac{{\beta {k_{{\text{s}}}}}}{{{\theta _{{\text{s}}}} - {\theta _r}}} = \frac{{\beta {k_{{\text{s}}}}^{{\text{2}}}}}{{{\theta _{{\text{s}}}} - {\theta _r}}}\frac{{\partial K}}{{\partial T}} 。$

(15)

把式（13）~（15）代入式（12），得到如下线性化无量纲方程：

$\frac{\partial^{2} K}{\partial Z^{2}}+\frac{\partial K}{\partial Z}=\frac{\partial K}{\partial T} 。$

(16)

2.3 初始条件和边界条件的无量纲化

基于式（4），给出如下形式的达西渗流定律表达式：

$q = - {k_{{\text{s}}}}{{{\text{e}}}^{\beta {h_{{\text{m}}}}}}\left( {\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + 1} \right) 。$

(17)

依据非饱和稳定入渗状态下z=0处的边界条件 ${h_{{\text{m}}}}$ = ${h_{{\text{0}}}}$ ，积分计算可得土层基质吸力水头：

${h_{{\text{m}}}} = \frac{1}{\beta }\ln \left[ {{{{\text{e}}}^{ - \beta (z - {h_0})}} + \frac{q}{{{k_{{\text{s}}}}}}({{{\text{e}}}^{ - \beta z}} - 1)} \right] 。$

(18)

依据式（4）及无量纲参数，可得无量纲化的初始条件为

$K(Z, 0) = ({{{\text{e}}}^{\beta {h_0}}} + {Q_A}){{{\text{e}}}^{ - Z}} - {Q_A} = {K_0}(Z) 。$

(19)

对于地下水位处基质吸力水头恒保持不变的情况，无量纲化的下边界条件为

$K(0, T) = {{{\text{e}}}^{\beta {h_0}}} 。$

(20)

t > 0地表处的稳定入渗速率由 ${q_A}$ 变为 ${q_B}$ ，依据达西定律可知：

${q_B} = - k\left( {\frac{{\partial {h_{{\text{m}}}}}}{{\partial z}} + 1} \right) 。$

(21)

于是可得无量纲化的上边界条件为

${\left. {\left( {\frac{{\partial K}}{{\partial Z}} + K} \right)} \right|_{Z = L}} = - {Q_B} 。$

(22)

综上，式（16），（19），（20），（22）组成完整的地表入渗速度突增情形下非饱和渗流问题的控制方程，其具体的线性化无量纲微分表达式：

$\left. {\begin{array}{*{20}{l}} \frac{{\partial }^{2}K}{\partial {Z}^{2}}+\frac{\partial K}{\partial Z}=\frac{\partial K}{\partial T}，\\ {K|}_{T=0}=({{\text{e}}}^{\beta {h}_{0}}+{Q}_{A}){{\text{e}}}^{-Z}-{Q}_{A}，\\ {K|}_{Z=0}={{\text{e}}}^{\beta {h}_{0}}，\\ {\left(\frac{\partial K}{\partial Z}+K\right)|}_{Z=L}=-{Q}_{B}。 \end{array}} \right\}$

(23)

3. 解析计算

线性化无量纲非饱和渗流问题的解析计算需要针对K开展，因原问题的边界条件是非齐次的（式（20），（22）），尝试构造形如K=K₁+K₂形式的解析解，其中K₁是与时间无关问题的解析解（边界非齐次），K₂是齐次边界下的含时问题的解析解，故方程（23）可以等价变换为如下两个两部分的解析计算。

于是，问题一的数学表达式如下：

$\frac{\partial^{2} K_{1}}{\partial Z^{2}}+\frac{\partial K_{1}}{\partial Z}=0 ，$

(24)

${\left[ {{K_1}} \right]_{Z = 0}} = {{{\text{e}}}^{\beta {h_0}}} ，$

(25)

$\left[\frac{\partial K_{1}}{\partial Z}+K_{1}\right]_{Z=L}=-Q_{B} 。$

(26)

问题二的数学表达式如下：

$\frac{\partial^{2} K_{2}}{\partial Z^{2}}+\frac{\partial K_{2}}{\partial Z}=\frac{\partial K_{2}}{\partial T} ，$

(27)

$\left[K_{2}\right]_{Z=0}=0 ，$

(28)

$\left[\frac{\partial K_{2}}{\partial Z}+K_{2}\right]_{Z=L}=0 ，$

(29)

${K_2}(Z, 0) = ({{{\text{e}}}^{\beta {h_0}}} + {Q_A}){{{\text{e}}}^{ - Z}} - {Q_A} - {K_1} 。$

(30)

得到问题一与问题二的解析解叠加组合，便可得到方程（23）相对应的非饱和渗流问题的解析解。首先，对问题一相应的常系数线性微分方程进行解析求解，可得

${K_1} = {C_1} - {C_0}{{{\text{e}}}^{ - Z}} 。$

(31)

式中：C₁，C₀为待定常数项。需要指出，随后的解析过程中出现的C亦表示待定常数项。

把式（31）分别代入式（25），（26）可得

$\frac{\partial K_{1}}{\partial Z}+K_{1}=C_{1}=-Q_{B} ，$

(32)

${K_1} = - {Q_B} - {C_0} = {{{\text{e}}}^{ - \beta {h_0}}} 。$

(33)

由此可得到常数项的值，便得到如下K₁表达式：

${K_1} = - {Q_B} + ({Q_B} + {{{\text{e}}}^{\beta {h_0}}}){{{\text{e}}}^{ - Z}} 。$

(34)

对于问题二的解析计算是采用分离变量法，将K₂表示为关于Z和T函数的乘积：

$K_{2}(Z, T)=M(Z) N(T) 。$

(35)

将式（35）代入式（27）可得

$M^{\prime \prime} N+M^{\prime}N=M N^{\prime} 。$

(36)

对式（36）变换后可得

$\frac{M^{\prime \prime}+M^{\prime}}{M}=\frac{N^{\prime}}{N}=-\lambda 。$

(37)

式中：λ为待定常数。

由式（37）可以得出如下的方程：

$M^{\prime \prime}+M^{\prime}+\lambda M=0 ，$

(38)

$N^{\prime}+\lambda N=0 。$

(39)

对于式（38），（39）进行求解，可得非平凡解如下：

$M = {{{\text{e}}}^{ - \frac{1}{2}Z}}\left( {{C_1}\cos \frac{{\sqrt {4\lambda - 1} }}{2}Z + {C_2}\sin \frac{{\sqrt {4\lambda - 1} }}{2}Z} \right) ，$

(40)

$N = {C_0}{{{\text{e}}}^{ - \lambda T}} 。$

(41)

将式（40），（41）代入初始条件与边界条件即式（28）~（30）中可得

${K_2}(0, T) = {C_0}{{{\text{e}}}^{ - \lambda T}}{C_1} = 0 。$

(42)

则有C₁=0，将其代入式（29）可得

$\tan \varphi L+2 \varphi=0 。$

(43)

式中： $\varphi=\sqrt{4 \lambda-1}$ ，据此便可得

${K_2}(Z, T) = \sum\limits_{n = 1}^\infty {{C_n}{{{\text{e}}}^{ - {\varphi _n}^2T}}{{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{1}{2}Z}}\sin {\varphi _n}Z} 。$

(44)

把K₁的函数表达式(34)代入式(30)中得

${K_2}(Z, 0) = ({Q_A} - {Q_B}){{{\text{e}}}^{ - Z}} - ({Q_A} - {Q_B}) 。$

(45)

对于式（44）中的常数项C_n的确定，可基于式（45）所提供的初始条件得到，代入式（44）可得

$\sum\limits_{n=1}^{\infty} C_{n} f_{n}(Z)=g(Z) 。$

(46)

式中：f_n(Z)= ${{{\text{e}}}^{ - 0.5Z}}$ sinφ_nZ；g(Z)=(Q_A-Q_B)e^-Z-(Q_A-Q_B)。

于是，可得到K的解析解表达式为

$K = - {Q_B} + ({Q_B} + {{{\text{e}}}^{\beta {h_0}}}){{{\text{e}}}^{ - Z}} +$

${{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}\sin ({\varphi _n}Z){{{\text{e}}}^{ - \varphi _n^2T}}} } \right) 。$

(47)

式中：φ_n由式（43）给出，C_n由式（46）给出。

依据式（17）所述Dracy定律，可以得到任意深度处的渗流速度随时间变化的解析表达式：

$q = - {k_{{\text{s}}}}\frac{{\partial K}}{{\partial Z}} - {k_{{\text{s}}}}{{{\text{e}}}^{\beta {h_{{\text{m}}}}}} 。$

(48)

根据式（47）可得

$\begin{gathered} \frac{{\partial K}}{{\partial Z}} = - ({Q_B} + {{{\text{e}}}^{\beta {h_0}}}){{{\text{e}}}^{ - Z}} - \hfill \\ \frac{1}{2}{{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}\sin ({\varphi _n}Z){{{\text{e}}}^{ - \varphi _n^2T}}} } \right) + \hfill \\ \end{gathered}$

${{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}{{{\text{e}}}^{ - \varphi _n^2T}}\cos ({\varphi _n}Z){\varphi _n}} } \right) 。$

(49)

将式（49）代入式（48）中，得到如下的渗流速度q的解析表达式：

$q = - {k_{{\text{s}}}}\left[ { - ({Q_B} + {{{\text{e}}}^{\beta {h_0}}}){{{\text{e}}}^{ - Z}} - \frac{1}{2}{{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}\sin ({\varphi _n}Z){{{\text{e}}}^{ - \varphi _n^2T}}} } \right) + } \right. \\\left. {{{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}{{{\text{e}}}^{ - \varphi _n^2T}}\cos ({\varphi _n}Z){\varphi _n}} } \right)} \right] - {k_{{\text{s}}}}{{{\text{e}}}^{\beta {h_{{\text{m}}}}}} ，$

(50)

结合式（4），（6）可得

$\theta = {\theta _{{\text{r}}}} + ({\theta _{{\text{s}}}} - {\theta _{{\text{r}}}})\frac{k}{{{k_{{\text{s}}}}}} 。$

(51)

将式（51）代入式（47），得到如下的θ解析表达式：

$\theta = {\theta _{{\text{r}}}} + ({\theta _{{\text{s}}}} - {\theta _{{\text{r}}}})\left[ { - {Q_B} + ({Q_B} + {{{\text{e}}}^{\beta {h_0}}}){{{\text{e}}}^{ - Z}} + \begin{array}{*{20}{c}} {} \\ {} \end{array}} \right.$

$\left. {{{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}\sin ({\varphi _n}Z){{{\text{e}}}^{ - \varphi _n^2T}}} } \right)} \right] 。$

(52)

根据式（4）可得基质吸力水头 ${h_{{\text{m}}}}$ 与k的函数关系：

${h_{{\text{m}}}} = \frac{1}{\beta }\ln \frac{k}{{{k_{{\text{s}}}}}} 。$

(53)

结合式（47）得到 ${h_{{\text{m}}}}$ 的解析解表达式：

${h_{{\text{m}}}} = \frac{1}{\beta }\ln \left[ { - {Q_B} + ({Q_B} + {{{\text{e}}}^{\beta {h_0}}}){{{\text{e}}}^{ - Z}} + \begin{array}{*{20}{c}} {} \\ {} \end{array}} \right.$

$\left. {{{{\text{e}}}^{ - \frac{T}{4}}}{{{\text{e}}}^{ - \frac{Z}{2}}}\left( {\sum\limits_{n = 1}^\infty {{C_n}\sin ({\varphi _n}Z){{{\text{e}}}^{ - \varphi _n^2T}}} } \right)} \right] 。$

(54)

可见，C_n值便成为确定基质吸力水头、体积含水量及渗流速率解析表达式的重要内容。试算表明，C_n值的合理确定依赖于β（β的值越大，确定C_n所需要的级数项越多），满足求解精度需要且确保计算效率的前提下，对式（46）进行如下处理：

$\sum\limits_{n=1}^{10} C_{n} f_{n}(Z) \approx g(Z) 。$

(55)

这样便可以求得常数项值，据此进行一下计算：

$H({C_1}, {C_2}, {C_3}, {C_4}, {C_5}, {C_6}, {C_7}, {C_8}, {C_9}, {C_{10}})$

$= \int\limits_0^L {{{\left[ {g(Z) - \sum\limits_{n = 1}^{10} {{C_n}{f_n}(Z)} } \right]}^2}} {{\text{d}}}Z。$

(56)

其中H为关于C₁，C₂，C₃，C₄，C₅，C₆，C₇，C₈，C₉，C₁₀的函数，对其分别求导则有

$\frac{\partial H}{\partial {C}_{m}}=-{\displaystyle \underset{0}{\overset{L}{\int }}2\left[g(Z)-{\displaystyle \sum _{n=1}^{{\text{10}}}{C}_{n}{f}_{n}}\right]{f}_{m}(Z)}{\text{d}}Z=0{\text{ (}}m\subseteq \left[1, {\text{10}}\right])。$

(57)

由式（57）可得

$(g, {f_m}) = \sum\limits_{n = 1}^{{{\text{10}}}} {{C_n}({f_m}, {f_n})} {{\text{ (}}}m \subseteq \left[ {1, {{\text{10}}}} \right]) 。$

(58)

由此，便可得到常数项C_n的值。

4. 讨论与分析

为便于计算获取非饱和渗流过程中重要物理量的演变特征，算例中的均质土层厚度为地下水位与地表的垂直距离，均取为100 cm。其中，土样1是典型粗粒土，其对应的土层初始稳定状态下的入渗速率q_A=-0.1 cm/h（负号表示渗流方向与坐标轴相反），突增后的入渗速率q_B=-0.9 cm/h，有关参数依据文献[24]可知，β=0.1 cm^-1， ${\theta _{{\text{s}}}}$ =0.4，θ_r =0.06， ${k_{{\text{s}}}}$ =1 cm/h。土样2是一类典型的细粒土，其对应的土层初始稳定状态下的入渗速率q_A=-0.001 cm/h，突增后的入渗速率q_B=-0.009 cm/h。土体参数^[24]为β=0.01 cm^-1，θ_s =0.45，θ_r =0.2，k_s =0.01 cm/h。

对于土样1和土样2的孔隙分布参数分别为β=0.1 cm^-1和β=0.01 cm^-1，l=100 cm，有L=10，根据式（43），（58）可分别得两土样待定参数φ，C值如表 1所列。

表 1 土样1和土样2的φ和C值

Table 1. Values of φ and C of soil samples 1 and 2

参数	土样1	土样2	参数	土样1	土样2
φ₁	0.265	1.837	C₁	37.3700Q	0.7715Q
φ₂	0.545	4.816	C₂	-36.1751Q	-0.1370Q
φ₃	0.839	7.917	C₃	24.7864Q	0.0519Q
φ₄	1.141	11.041	C₄	-16.2770Q	-0.0268Q
φ₅	1.447	14.172	C₅	10.8925Q	0.0163Q
φ₆	1.756	17.308	C₆	-7.4148Q	-0.0109Q
φ₇	2.006	20.445	C₇	5.0050Q	0.00782Q
φ₈	2.377	23.583	C₈	-3.1498Q	-0.00582Q
φ₉	2.689	26.722	C₉	1.6282Q	0.00447Q
φ₁₀	3.001	29.862	C₁₀	-0.4891Q	-0.00307Q
注：Q=Q_B-Q_A。

下载: 导出CSV

| 显示表格

于是，依据式（47），（50），（52），（54）则分别可以得到土样1和土样2对应的无量纲渗透系数K的解析表达式，以及相应的渗流速率q、体积含水量θ和基质吸力水头 ${h_{{\text{m}}}}$ 的解析表达式。

图 2，3分别给出了均质粗粒土层和均质细粒土层在稳定入渗时，地表入渗速率突增情形下土层中体积含水量沿z方向的分布演变特征，本文验证解析计算的可靠性是基于COMSOL有限元数值平台，其中图 2给出了粗粒土体积含水量解析解和数值解的对比，可见解析解和数值计算结果具有较好的一致性。需要指出，两类土层的入渗计算均截止到再次稳定入渗状态，以初始体积含水量曲线为参照基准线，定义入渗过程中的体积含水量曲线和初始含水率曲线的交点为湿润锋的位置。可见，粗粒土层与细粒土层的入渗过程中均存在明显的湿润锋向下传播运动现象，其中湿润锋到达粗粒土的地下水位处的时间不到20 h，然而细粒土层中的湿润锋则需要近300 h。此外，可以看出不管哪种土层类型，湿润锋向下传播的移动速度随时间均不断减慢，在100 h时粗粒土中的水分入渗重新达到稳定状态，而细粒土需要的时间则近5000 h。两类土层中水分迁移运动达到稳定时体积含水量在z方向上的分布均近似为一斜线，这是由于在非饱和渗流Richards方程中考虑重力效应的缘故。

图 2 非饱和粗粒土层内体积含水量的演变特征

Figure 2. Evolution characteristics of volumetric water content in unsaturated coarse-grained soil layer

下载: 全尺寸图片幻灯片

图 3 非饱和细粒土层内体积含水量的演变特征

Figure 3. Evolution characteristics of volumetric water content in unsaturated fine-grained soil layer

下载: 全尺寸图片幻灯片

图 4，5分别给出了均质粗粒土层和均质细粒土层在地表入渗速率突增情形下基质吸力水头沿垂直方向的分布演变特征。粗粒土基质吸力水头曲线的解析解和数值解对比表明解析计算的正确性和可靠性较好。从中可见，在地表持续不断的水分补给下，土层中的含水率饱和度会逐渐增大，相应的基质吸力水头不断增大（即，基质吸力水头绝对值不断减小），再次稳定入渗时两类土的基质吸力水头均近乎为0，表明土层含水率接近饱和。此外，无论粗粒土还是细粒土，对比表明相同时点的基质吸力水头曲线与其相应的体积含水量曲线演变表现出高度的相似性。

图 4 非饱和粗粒土层内基质吸力水头的演变特征

Figure 4. Evolution characteristics of matric suction head in unsaturated coarse-grained soil layer

下载: 全尺寸图片幻灯片

图 5 非饱和细粒土层内基质吸力水头的演变特征

Figure 5. Evolution characteristics of matric suction head in unsaturated fine-grained soil layer

下载: 全尺寸图片幻灯片

图 6给出了粗粒土层饱和渗透系数取不同值情况下，非饱和渗流再次稳定入渗时所需要时间的拟合规律。可见，当土层厚度及其他参数一定的情况下，曲线拟合（拟合优度为0.99）表明随着土层饱和渗透逐渐减小，入渗再次稳定所需要的时间呈现指数型下降的趋势。

图 6 粗粒土饱和渗透速率不同条件下入渗再次稳定的时间

Figure 6. Time of infiltration stabilization of coarse-grained soil under different saturated hydraulic conductivities

下载: 全尺寸图片幻灯片

图 7，8分别描述了粗粒土和细粒土在以较大入渗速率稳定入渗时（粗粒土入渗速率为-0.9 cm/h，细粒土是-0.009 cm/h），地表处入渗速率骤降情况下基质吸力水头沿高程的分布演变特征。需要指出的是，粗粒土的入渗速率骤降至-0.1 cm/h，细粒土的入渗速率骤降至-0.001 cm/h（即图 4，7及图 5，8的非饱和入渗互为逆过程）。可见，地表处入渗速率的变化显著影响着地表附近的基质吸力水头的分布，而后随着时间增长基质吸力水头自上而下逐渐增大（即绝对值减小）。此外，对比发现图 7的始态（终态）和图 4的终态（始态）完全一致，并且图 8的始态（终态）和图 5的终态（始态）完全一致，表明非饱和渗流稳态下基质吸力水头沿高程分布仅取决于其边界条件；然而互逆过程下水分运动过程中相同时间点的土层内基质吸力水头的曲线差异极大。

图 7 粗粒土层入渗速率骤降条件下基质吸力水头演变特征

Figure 7. Evolution characteristics of matric suction head in coarse-grained soil under sudden drop of infiltration rate

下载: 全尺寸图片幻灯片

图 8 细粒土层入渗速率骤降条件下基质吸力水头演变特征

Figure 8. Evolution characteristics of matric suction head in fine- grained soil under sudden drop of infiltration rate

下载: 全尺寸图片幻灯片

图 9，10分别描述了粗粒土层和细粒土层中不同深度特征点的体积含水量随时间的演变特征。可见，随着时间增加，所有特征点的体积含水量逐渐增大并最终趋于稳定；受水分向下入渗的影响，特征点距离地表越远，其含水率演变曲线初始阶段的平缓段越长。相较于细粒土的体积含水量曲线而言，粗粒土的3条体积含水量曲线存在相交现象，即在约t=10 h时受地表入渗速率边界影响，近地下水位z=70 cm和近地表z=10 cm两特征点处的体积含水量近似相等，而后z=70 cm的体积含水量一直大于z=10 cm处的值。对于细粒土层靠近地下水位的z=10 cm特征点，其体积含水量一直高于z=40 cm和z=70 cm两处的值，且这种情况持续到稳定入渗，表明细粒土中z=10 cm特征点体积含水量由地下水位处的饱和边界主导，验证了细粒土具有更强的毛细上升作用。

图 9 粗粒土层不同深度特征点体积含水量随时间演变特征

Figure 9. Time-varying characteristics of volumetric water content at feature points at different depths in coarse-grained soil

下载: 全尺寸图片幻灯片

图 10 细粒土层不同深度特征点体积含水量随时间演变特征

Figure 10. Time-varying characteristics of volumetric water content at feature points at different depths of fine-grained soil

下载: 全尺寸图片幻灯片

图 11，12分别给出了粗粒土层和细粒土层不同深度处的基质吸力水头随时间的演化特征。对比表明，同样条件下相同特征点的体积含水量演变特征与其基质吸力水头演变表现出高度的相似性。

图 11 粗粒土层不同深度特征点基质吸力水头随时间演变特征

Figure 11. Time-varying characteristics of matric suction head at feature points at different depths in coarse-grained soil

下载: 全尺寸图片幻灯片

图 12 细粒土层不同深度特征点基质吸力水头随时间演变特征

Figure 12. Time-varying characteristics of matric suction head at feature points at different depths in fine-grained soil

下载: 全尺寸图片幻灯片

图 13，14分别描述了粗粒土层和细粒土层的入渗过程中不同深度特征点对应的渗流速率演变特征。可以看出，在地表持续水分补给下任意深度特征点的渗流速率均经历由小到大直至稳定的过程；特征点距离地表越近，其渗流速率增大到稳态需要的时间越短，比如粗粒土层z=90 cm处的特征点渗流速率约在t=10 h左右稳定，而z=0 cm（地表水位处）对应的渗流速率则在t=90 h时稳定；距离地表越远，其渗流速率发生变化的时间越晚（即渗流速度演变曲线的初始平缓段越长），比如粗粒土层z=90 cm的特征点渗流速率变化近乎发生在t=0 h，而z=0 cm（地表水位处）对应的渗流速率则在t=10 h才开始增大。此外，因粗粒土比细粒土具有更大的渗流速度，相同深度特征点的粗粒土渗流速率更早开始增大，更早的趋于稳定状态；同时计算表明在渗流速率增长阶段，粗粒土层的任意相同深度处的渗流速率均具有更大的增长速率。

图 13 入渗过程中粗粒土不同特征点渗流速率的演变特征

Figure 13. Evolution characteristics of seepage rate at different feature points during coarse-grained soil infiltration process

下载: 全尺寸图片幻灯片

图 14 入渗过程中细粒土不同特征点渗流速率的演变特征

Figure 14. Evolution characteristics of seepage rate at different feature points of fine-grained soil during infiltration process

下载: 全尺寸图片幻灯片

5. 结论

本文基于Gardner指数型的水力参量，对非饱和渗流Richards方程进行线性化并无量纲处理，而后通过数学齐次化构造得到等价的入渗问题微分方程，使用分离变量技术得到基质吸力水头，体积含水量及渗流速率的无穷级数形式解析解，从而为非饱和渗流解析计算提供一种新的求解思路。针对两类典型土层的非饱和渗流问题进行了分析，得到3点结论。

（1）在地表持续水分补给下湿润峰向土层深处的移动速度随时间逐渐减慢；随着粗粒土层的饱和渗透系数的逐渐减小，非饱和渗流由稳态发展到再次稳态所需要的时间呈现指数型下降趋势。

（2）土层中的基质吸力水头的演变特征与其相应的体积含水量演变规律呈现出高度的相似性。非饱和渗流稳态下基质吸力水头沿高程分布仅取决于其边界条件。

（3）距离地表越近，渗流速率增大到稳态需要的时间越短；反之，渗流速率受地表边界作用发生响应的时间越晚。在瞬态入渗过程中粗粒土层在任意深度处的渗流速度均具有较大的增长速度。

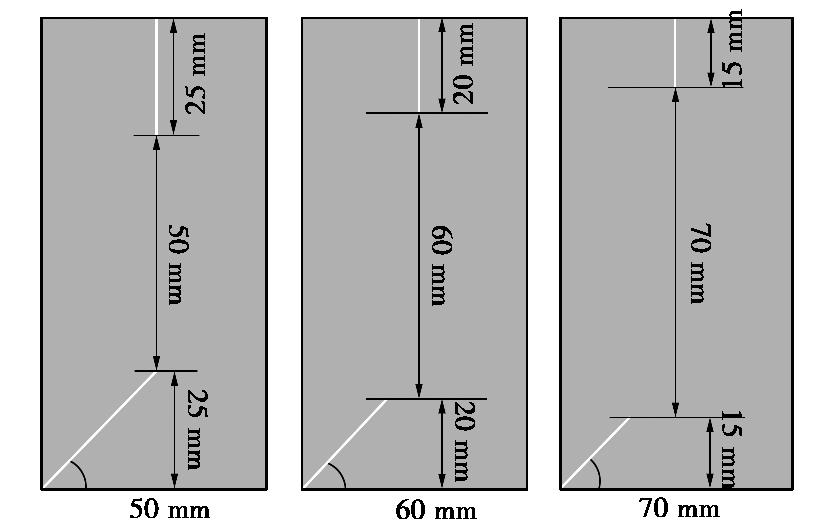

图 1 不同长度花岗岩岩桥试样示意图

Figure 1. Schematic diagram of granite bridge samples with different lengths

下载: 全尺寸图片幻灯片

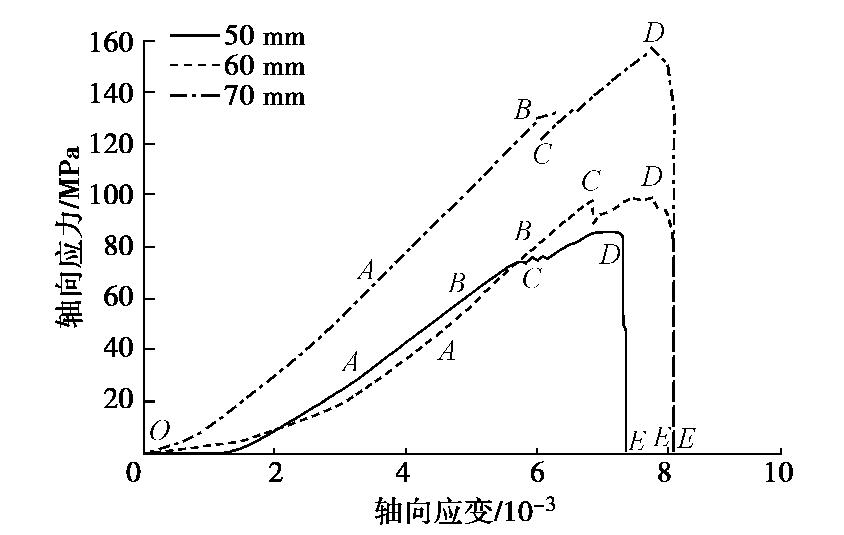

图 2 不同长度岩桥单轴压缩轴向应力–轴向应变曲线

Figure 2. Stress-strain curves of rock bridges with different lengths under uniaxial compression

下载: 全尺寸图片幻灯片

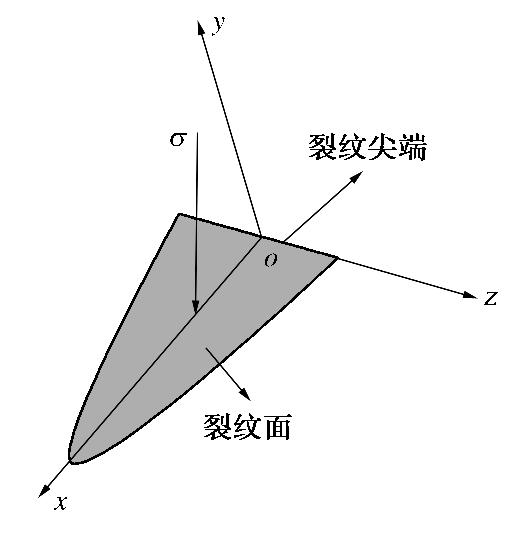

图 3 下部预制裂纹坐标系

Figure 3. Coordinate system of lower prefabricated crack

下载: 全尺寸图片幻灯片

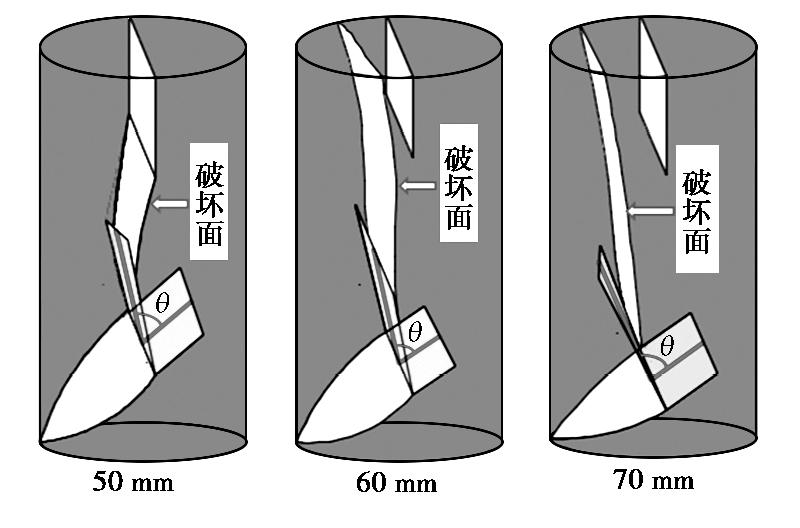

图 4 不同长度典型岩样破坏面及裂纹扩展角θ₀三维示意图

Figure 4. Three-dimensional diagram of failure surface and crack propagation angle θ₀of typical rock samples with different lengths

下载: 全尺寸图片幻灯片

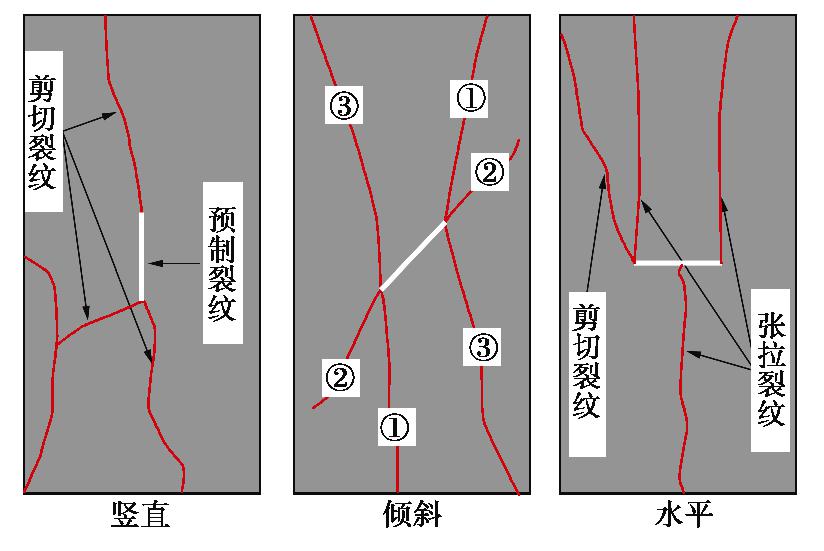

图 5 闭合裂纹起裂扩展破坏特征示意图^[23]

Figure 5. Schematic diagram of crack initiation and propagation failure characteristics of closed cracks^[23]

下载: 全尺寸图片幻灯片

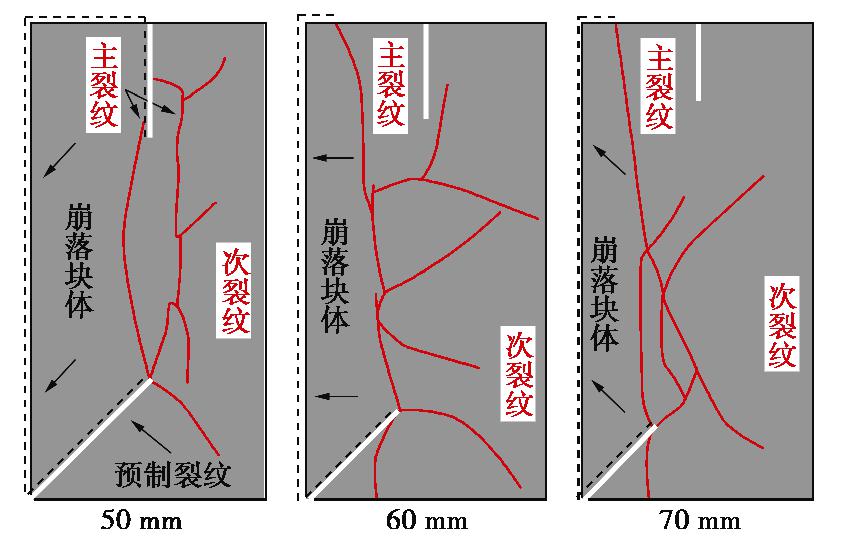

图 6 开放裂纹起裂扩展破坏特征示意图

Figure 6. Schematic diagram of crack initiation and propagation failure characteristics of open cracks

下载: 全尺寸图片幻灯片

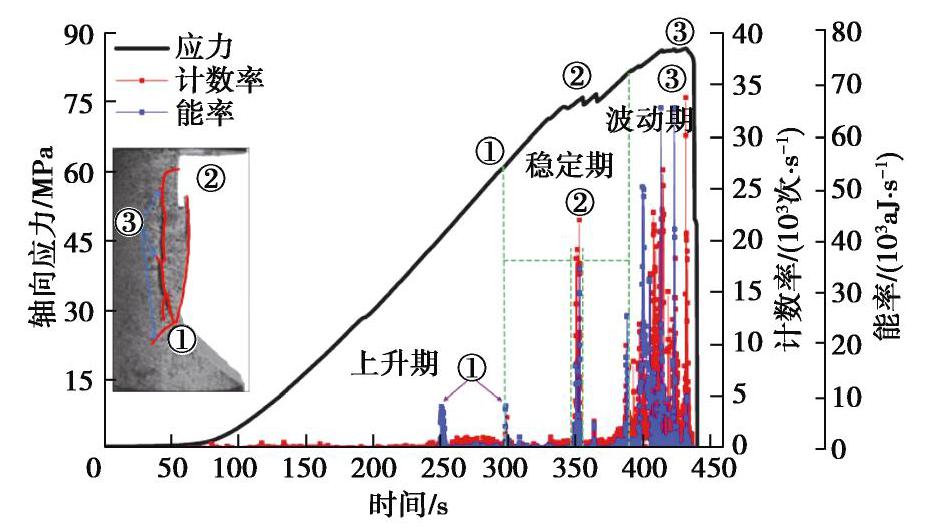

图 7 50 mm岩桥应力–时间–AE参数曲线

Figure 7. Stress-time-AE parameter curve of 50 mm-rock bridge

下载: 全尺寸图片幻灯片

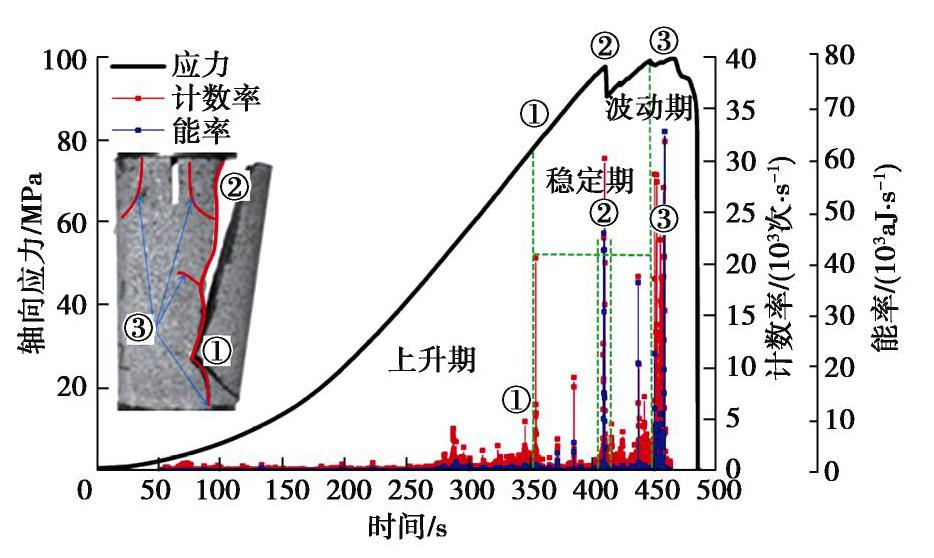

图 8 60 mm岩桥应力–时间–AE参数曲线

Figure 8. Stress-time-AE parameter curve of 60 mm-rock bridge

下载: 全尺寸图片幻灯片

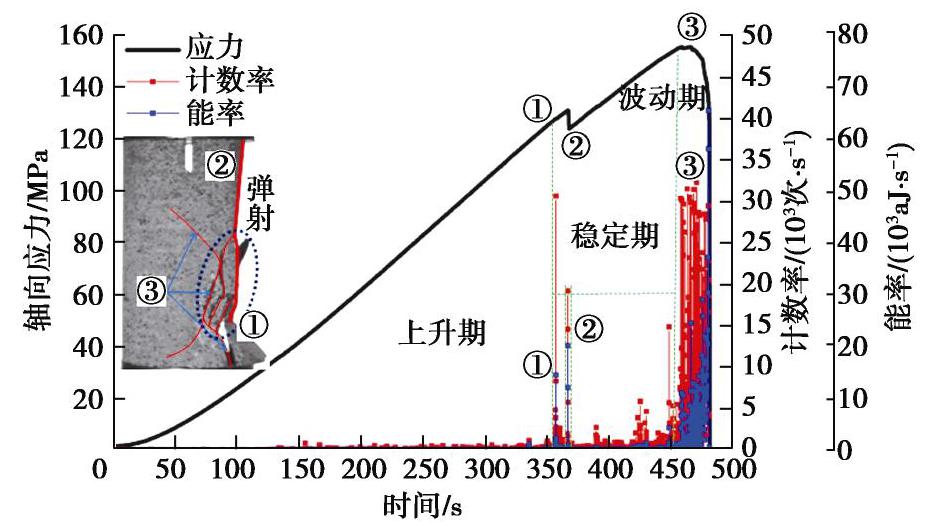

图 9 70 mm岩桥应力–时间–AE参数曲线

Figure 9. Stress-time-AE parameter curve of 70 mm-rock bridge

下载: 全尺寸图片幻灯片

表 1 应力曲线分界点对应强度与单抗强度比

Table 1 Strengths and uniaxial compressive strength ratios of stress curve demarcation point

岩桥长度/mm	强度比/%
岩桥长度/mm	A/D	B/D	C/D
50	36.05	72.09	87.21
60	45.63	74.76	95.15
70	41.77	81.00	83.54

下载: 导出CSV

表 2 单轴压缩下不同长度花岗岩岩桥力学参数均值

Table 2 Average mechanical parameters of granite bridges with different lengths under uniaxial compression

岩桥长度/mm	高度/mm	直径/mm	弹模/GPa	强度/MPa
50	99.95	50.04	11.23	88.86
60	99.92	50.02	13.65	114.11
70	100.01	50.05	16.95	147.82

下载: 导出CSV

表 3 不同长度典型岩样裂纹起裂贯通过程及脆性破坏形态

Table 3 Crack initiation coalescence process and brittle failure morphology of typical rock samples with different lengths

岩样编号	裂纹起裂	裂纹扩展–贯通模式	脆性破坏形态	破坏特征描述
G-50-2				①主裂纹从下部裂纹尖端起裂,产生2条张拉裂纹向上部扩展贯通岩桥；②主裂纹贯通过程有多个拐折点,说明岩桥不是一次性贯通,而是多次张拉-剪切逐级破坏,贯通后大块崩落,次裂纹沿主裂纹发育；③次裂纹快速扩展贯通为宏观裂纹,试件发生脆性破坏,伴随较小声响,岩块轻微弹射。
G-60-2				①主裂纹从下部裂纹尖端起裂,产生1条张拉裂纹向上倾斜扩展贯通岩桥上端面,贯通过程发生多次剪切拉裂；②主裂纹贯通后大块崩落,次裂纹沿主裂纹拐折处萌生扩展；③次裂纹向下扩展贯通岩桥下端面,向内扩展贯通岩桥,伴随较大响声,岩桥脆性破坏,岩块弹射远。
G-70-2				①主裂纹从下部裂纹尖端起裂,产生1条张拉裂纹向上倾斜扩展贯通岩桥上端面,贯通路径拐折处明显减少；②主裂纹贯通后大块崩飞,尖端处小岩块弹射,次裂纹发育；③次裂纹快速扩张,部分贯通试件下端面,部分向内扩展贯通岩桥,试件发生脆性破裂,响声大,岩块弹射很远。

下载: 导出CSV

表 4 单轴压缩下不同长度开放岩桥裂纹扩展角

Table 4 Crack propagation angle of open bridge with different lengths under uniaxial compression

试件编号	扩展角θ₀/(°)	试件编号	扩展角θ₀/(°)	试件编号	扩展角θ₀/(°)
G-50-1	65	G-60-1	71	G-70-1	70
G-50-2	70	G-60-2	68	G-70-2	76
G-50-3	71	G-60-3	—	G-70-3	69
G-50-4	69	G-60-4	72	G-70-4	72
G-50-5	62	G-60-5	69	G-70-5	68
均角	67.40	均角	70.00	均角	71.00

下载: 导出CSV

表 5 不同长度岩桥AE特征信息统计

Table 5 Statistics of AE feature information of rock bridges with different lengths

试样编号	微增		第一稳定期起止时间/s	突增		第二稳定期起止时间/s	剧增（最大值）
试样编号	计数/(10⁶次)	能量/(10⁶aJ)	第一稳定期起止时间/s	计数/(10⁶次)	能量/(10⁶aJ)	第二稳定期起止时间/s	计数/(10⁶次)	能量/(10⁶aJ)
G-50-2	0.81	0.92	298~342	1.36	1.83	360~380	5.10	7.22
G-60-2	2.33	2.16	375~405	3.75	4.14	415~450	7.08	10.6
G-70-2	0.82	0.73	361~372	1.18	1.71	375~440	8.24	14.1

下载: 导出CSV

参考文献(26)

[1]	RAO Q H, SUN Z Q, WANG G Y, et al. Mode II fracture mechanism of direct shearing specimen with guiding grooves of rock[J]. Trana Nonferrous Met Soc China, 2001, 2(11): 613-616.
[2]	GOU S H, SUN Z Q. Closing law and stress intensity factor of elliptical crack under compressive loading[J]. Trana Nonferrous Met Soc China, 2002, 5(12): 966-969.
[3]	BOBET A, EINSTEIN H H. Fracture coalescence in rock-type materials under uniaxial and biaxial compression[J]. International Journal of Rock Mechanics and Mining Sciences, 1998, 35(7): 863-888. doi: 10.1016/S0148-9062(98)00005-9
[4]	BOBET A. Fracture Coalescence in Rock Materials: Experimental Observations and Numerical Predictions[D]. Cambridge: Massachusetts Institute of Technology, 1997.
[5]	WONG L N Y, EINSTEIN H H. Crack coalescence in molded gypsum and Carrara marble: Part 1 Macroscopic observations and interpretation[J]. Rock Mechanics and Rock Engineering, 2009, 42(3): 475-511. doi: 10.1007/s00603-008-0002-4
[6]	WONG L N Y, EINSTEIN H H. Crack coalescence in molded gypsum and Carrara marble: Part 2 microscopic observations and interpretation[J]. Rock Mechanics and Rock Engineering, 2009, 42(3): 513-545. doi: 10.1007/s00603-008-0003-3
[7]	黄达, 黄润秋. 卸荷条件下裂隙岩体变形破坏及裂纹扩展演化的物理模型试验[J]. 岩石力学与工程学报, 2010, 29(3): 502-512. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201003011.htm HUANG Da, HUANG Run-qiu. Physical model test on deformation failure and crack propagation evolvement of fissured rocks under unloading[J]. Chinese Journal of Rock Mechanics and Engineering, 2010, 29(3): 502-512. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201003011.htm
[8]	黄达, 黄润秋, 张永兴. 三轴加卸载下花岗岩脆性破坏及应力跌落规律[J]. 土木建筑与环境工程, 2011, 33(2): 1-6. https://www.cnki.com.cn/Article/CJFDTOTAL-JIAN201102002.htm HUANG Da, HUANG Run-qiu, ZHANG Yong-xing. Brittle failure and stress drop of granite under triaxial loading and unloading[J]. Civil Engineering and Environmental Engineering, 2011, 33(2): 1-6. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JIAN201102002.htm
[9]	赵延林, 彭青阳, 万文, 等. 直剪作用下不共面断续节理岩桥破断试验与数值研究[J]. 土木建筑与环境工程, 2014, 36(1): 59-67. https://www.cnki.com.cn/Article/CJFDTOTAL-JIAN201401009.htm ZHAO Yan-lin, PENG Qing-yang, WAN Wen, et al. Breakage test and numerical study of non-coplanar intermittent jointed rock bridge under direct shear[J]. Civil Engineering and Environmental Engineering, 2014, 36(1): 59-67. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JIAN201401009.htm
[10]	赵延林, 万文, 王卫军, 等. 类岩石材料有序多裂纹体单轴压缩破断试验与翼形断裂数值模拟[J]. 岩土工程学报, 2013, 35(11): 2097-2109. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201311024.htm ZHAO Yan-lin, WAN Wen, WANG Wei-jun, et al. Study on uniaxial compression fracture test and wing fracture numerical simulation of ordered multi-cracked rock materials[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(11): 2097-2109. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201311024.htm
[11]	杨圣奇, 戴永浩, 韩立军, 等. 断续预制裂隙脆性大理岩变形破坏特性单轴压缩试验研究[J]. 岩石力学与工程学报, 2009, 28(12): 2391-2404. doi: 10.3321/j.issn:1000-6915.2009.12.003 YANG Sheng-qi, DAI Yong-hao, HAN Li-jun, et al. Uniaxial compression experimental research on deformation and failure properties of brittle marble specimen with pre-existing fissures[J]. Chinese Journal of Rock Mechanics and Engineering, 2009, 28(12): 2391-2404. (in Chinese) doi: 10.3321/j.issn:1000-6915.2009.12.003
[12]	杨圣奇, 黄彦华, 刘相如. 断续双裂隙岩石抗拉强度与裂纹扩展颗粒流分析[J]. 中国矿业大学学报, 2014, 43(2): 220-226. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD201402007.htm YANG Sheng-qi, HUANG Yan-hua, LIU Xiang-ru. Analysis of tensile strength and crack propagation particle flow in intermittent double fracture rock[J]. Journal of China University of Mining & Technology, 2014, 43(2): 220-226. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD201402007.htm
[13]	YANG S Q, HUANG Y H, TIAN W L, et al. Effect of high temperature on deformation failure behavior of granite specimen containing a single fissure under uniaxial compression[J]. Rock Mechanics and Rock Engineering, 2019, 52: 2087-2107. doi: 10.1007/s00603-018-1725-5
[14]	YANG S Q, YIN P F, ZHANG Y C, et al. Failure behavior and crack evolution mechanism of a non-persistent jointed rock mass containing a circular hole[J]. International Journal of Rock Mechanics and Mining Sciences, 2019, 114: 101-121. doi: 10.1016/j.ijrmms.2018.12.017
[15]	ZHOU X P, BI J, QIAN Q H. Numerical simulation of crack growth and coalescence in rock-like materials containing multiple pre-existing flaws[J]. Rock Mechanics and Rock Engineering, 2015, 48(3): 1097-1114. doi: 10.1007/s00603-014-0627-4
[16]	ZHOU X P, CHENG H, FENG Y F. An experimental study of crack coalescence behaviour in rock-like materials containing multiple flaws under uniaxial compression[J]. Rock Mechanics and Rock Engineering, 2014, 47(6): 1961-1986. doi: 10.1007/s00603-013-0511-7
[17]	纪洪广, 卢翔. 常规三轴压缩下花岗岩声发射特征及其主破裂前兆信息研究[J]. 岩石力学与工程学报, 2015, 34(4): 694-702. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201504005.htm JI Hong-guang, LU Xiang. Study on acoustic emission characteristics and precursor rupture information of granite under conventional triaxial compression[J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(4): 694-702. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201504005.htm
[18]	赵兴东, 唐春安, 李元辉, 等. 花岗岩破裂全过程的声发射特性研究[J]. 岩石力学与工程学报, 2006, 25(2): 3673-3678. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2006S2052.htm ZHAO Xing-dong, TANG Chun-an, LI Yuan-hui, et al. Study on AE activity characteristics under uniaxial compression loading[J]. Chinese Journal of Rock Mechanics and Engineering, 2006, 25(2): 3673-3678. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2006S2052.htm
[19]	CHEN G Q, ZHANG Y, HUANG R Q, et al. Failure mechanism of rock bridge based on acoustic emission technique[J]. Journal of Sensors, 2015: Article ID 964730.
[20]	宋义敏, 邢同振, 吕祥锋, 等. 不同加载速率Ⅰ型预制裂纹花岗岩断裂特征研究[J]. 岩土力学, 2018, 39(12): 81-88, 96. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201812010.htm SONG Yi-min, XING Tong-zhen, LU Xiang-feng, et al. Fracture characteristics of type I pre-cracked granite with different loading rates[J]. Rock and Soil Mechanics, 2018, 39(12): 81-88, 96. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201812010.htm
[21]	黎立云, 许凤光, 高峰, 等. 岩桥贯通机制的断裂力学分析[J]. 岩石力学与工程学报, 2005, 24(23): 4328-4334. LI Li-yun, XU Feng-guang, GAO Feng, et al. Fracture mechanics analysis of rock bridge failure[J]. Chinese Journal of Rock Mechanics and Engineering, 2005, 24(23): 4328-4334. (in Chinese)
[22]	张国凯, 李海波, 王明洋, 等. 单裂隙花岗岩破坏强度及裂纹扩展特征研究[J]. 岩石力学与工程学报, 2019, 38(增刊1): 2760-2771. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2019S1016.htm ZHANG Guo-kai, LI Hai-bo, WANG Ming-yang, et al. Study on failure strength and crack propagation characteristics of single-fractured granite[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(S1): 2760-2771. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2019S1016.htm
[23]	郭奇峰, 武旭, 蔡美峰, 等. 预制裂隙花岗岩的强度特征与破坏模式试验[J]. 工程科学学报, 2019, 41(1): 43-52. https://www.cnki.com.cn/Article/CJFDTOTAL-BJKD201901004.htm GUO Qi-feng, WU Xu, CAI Mei-feng, et al. Strength characteristics and failure mode test of prefabricated fractured granite[J]. Journal of Engineering Science, 2019, 41(1): 43-52. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BJKD201901004.htm
[24]	陈国庆, 刘辉, 秦昌安, 等. 中部锁固岩桥三轴加卸荷力学特性及裂纹扩展研究[J]. 岩石力学与工程学报, 2017, 36(5): 1162-1173. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201705012.htm CHEN Guo-qing, LIU Hui, QIN Chan-gan, et al. Study on mechanical properties and crack propagation of triaxial loading and unloading of central locking rock bridge[J]. Chinese Journal of Rock Mechanics and Engineering, 2017, 36(5): 1162-1173. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201705012.htm
[25]	李世愚, 和泰名, 尹祥础, 等. 岩石断裂力学导论[M]. 合肥: 中国科学技术大学出版社, 2010. LI Shi-yu, HE Tai-ming, YIN Xiang-chu, et al. Introduction to Rock Fracture Mechanics[M]. Hefei: University of Science and Technology China Press, 2010. (in Chinese)
[26]	赵扬锋, 张超, 刘力强, 等. 预制裂纹花岗岩单轴压缩全过程声发射特征试验研究[J]. 煤炭科学技术, 2017, 45(7): 44-49, 138. https://www.cnki.com.cn/Article/CJFDTOTAL-MTKJ201707009.htm ZHAO Yang-feng, ZHANG Chao, LIU Li-qiang, et al. Experimental study on acoustic emission characteristics of pre-cracked granite during uniaxial compression[J]. Coal Science and Technology, 2017, 45(7): 44-49, 138. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTKJ201707009.htm

施引文献(18)

期刊类型引用(9)

1.	童小东，慈祥，孙任运. 生物高分子聚合物生态固沙效果初探. 岩土工程学报. 2025(01): 144-152 . 本站查看
2.	周文涛，秦宇超，陆明立，胡泽轩，刘德龙，李善梅. 不同生物胶作用下钨尾矿强度特性及机理. 矿产综合利用. 2025(02): 17-22 . 百度学术
3.	倪静，韩晓婷，贺青青，耿雪玉. 黄原胶-粉煤灰联合处理酸污染土试验研究. 长江科学院院报. 2024(04): 111-118 . 百度学术
4.	卢毅，赵洪岩，蔡田露，朱旭芬，闵望，张晨阳，姚亦姜，钱卫. 生物胶改良黏土抗崩解特性试验研究. 河海大学学报(自然科学版). 2024(03): 64-71 . 百度学术
5.	李敏，赵博华，于禾苗，齐振霄，李辉. 植物-电动耦合修复重金属污染土的效能及其强化机制. 土木与环境工程学报(中英文). 2024(05): 26-37 . 百度学术
6.	黄庭伟，刘瑾，朱旭芬，车文越，孙梦雅. 高聚物-纤维复合改良砂土的强度特性与变形机理. 建筑材料学报. 2024(08): 744-756 . 百度学术
7.	付贵永，肖杨，史金权，周航，刘汉龙. 干湿循环下EICP联合黄原胶加固钙质粉土劣化特性试验研究. 岩土工程学报. 2024(11): 2341-2351 . 本站查看
8.	宋泽卓，郝社锋，梅红，刘瑾，任静华，卜凡，王梓. 干湿循环条件下生物聚合物改良砂土强度特性. 复合材料学报. 2023(04): 2285-2295 . 百度学术
9.	朱旭芬，黄庭伟，刘瑾，车文越，戴承江，宋泽卓，王梓. 有机聚合物复合纤维改良砂土无侧限抗压强度研究. 河海大学学报(自然科学版). 2023(06): 90-98+116 . 百度学术

其他类型引用(9)

资源附件(0)

图(9) / 表(5)

计量

文章访问数: 279
HTML全文浏览量: 28
PDF下载量: 143
被引次数: 18

0. 引言
1. 非饱和渗流控制方程的线性化
2. 算例模型及方程的无量纲化
2.1 算例模型
2.2 Richards方程的无量纲化
2.3 初始条件和边界条件的无量纲化
3. 解析计算
4. 讨论与分析
5. 结论

开放型岩桥裂纹贯通机理及脆性破坏特征研究 English Version

作者简介: 陈国庆(1982—),男,重庆万州人,教授,主要从事岩石力学破坏机理和稳定性评价方面的研究。Email:chgq1982@126.com

计量

出版历程

Crack coalescence and brittle failure characteristics of open rock bridges

0. 引言

1. 非饱和渗流控制方程的线性化

2. 算例模型及方程的无量纲化

2.1 算例模型

2.2 Richards方程的无量纲化

2.3 初始条件和边界条件的无量纲化

3. 解析计算

4. 讨论与分析

5. 结论

期刊类型引用(9)

其他类型引用(9)

计量

出版历程

目录

0. 引言

1. 非饱和渗流控制方程的线性化

2. 算例模型及方程的无量纲化

2.1 算例模型

2.2 Richards方程的无量纲化

2.3 初始条件和边界条件的无量纲化

3. 解析计算

4. 讨论与分析

5. 结论

作者简介:
陈国庆(1982—),男,重庆万州人,教授,主要从事岩石力学破坏机理和稳定性评价方面的研究。Email:chgq1982@126.com
